3. Периодическая диагностика
Детали для замены пользователем (CRU) *1: Непрерывная печать, чёрно-белое соотношение: 5 % *2: Эти детали включены в комплект обслуживания и заменяются одновременно.
3. Периодическая диагностика
• Для обеспечения качественной печати машиной и продления срока ее эксплуатации рекомендуется проводить работы по техническому обслуживанию, описанные в данном графике, в соответствии с указаниями.
• Время замены определяется общим значением счётчика.
• Условия обслуживания основаны на печати A4S или Letter S, 1-сторонняя печать.
*2: Для получения информации о процедуре обслуживания нижнего узла подачи см. руководство по обслуживанию дополнительного нижнего узла подачи.
*3: Следующие детали включены в комплект обслуживания.
Условия для значений спецификаций срока службы • Значения спецификаций срока службы представляют количество отпечатанных страниц или эквивалентные цифры, если выполнены указанные условия (см. таблицу ниже). Они могут быть больше или меньше в зависимости от условий эксплуатации машины каждым отдельным пользователем.
3. Периодическая диагностика

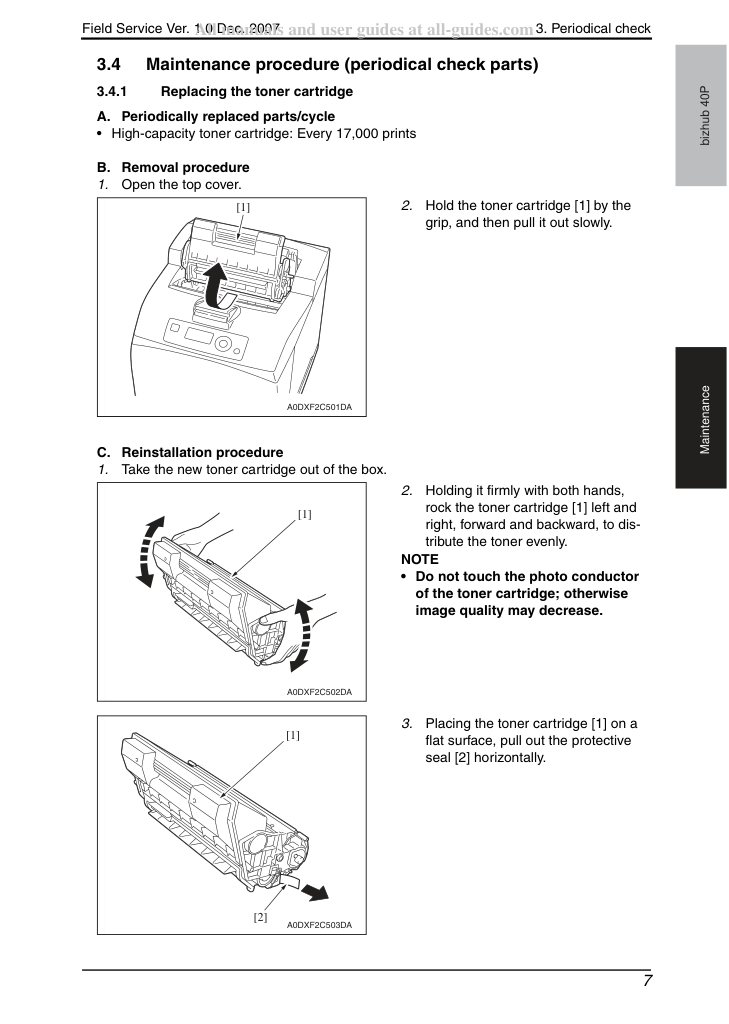

Удерживая картридж тонера [1] за рукоятку, медленно вытяни его.
Извлеки новый картридж тонера из коробки.
Крепко удерживая обеими руками, раскачивай картридж тонера [1] влево-вправо, вперёд-назад, чтобы распределить тонер равномерно.
• Не трогай фотопроводник картриджа тонера; иначе качество изображения может снизиться.
Положив картридж тонера [1] на плоскую поверхность, горизонтально вытяни защитную уплотнительную ленту [2].
3. Периодическая диагностика
Удерживая картридж тонера [1] за рукоятку, вставь его в прорезь внутри принтера.
• При извлечении или переустановке картриджа тонера во время использования или после исчерпания запаса не держи, не ставь и не храни картридж на торцах и не переворачивай вверх дном; тонер внутри картриджа может затвердеть или распределиться неравномерно.
Надавливая на вал узла ролика подачи, расширь язычок [1] узла ролика подачи, чтобы ослабить его, затем медленно извлеки узел ролика подачи [2] с вала на лотке.
3. Периодическая диагностика

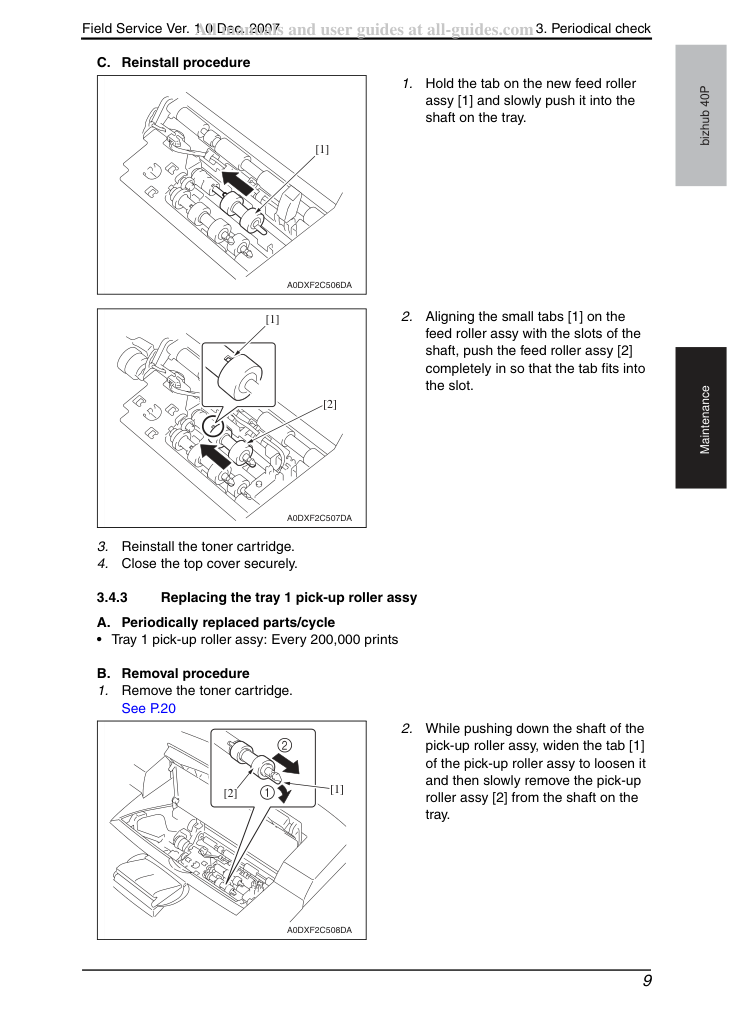

Удерживая язычок на новом узле ролика подачи [1], медленно вставь его на вал на лотке.
Совместив малые язычки [1] узла ролика подачи со щелями вала, полностью вставь узел ролика подачи [2] так, чтобы язычок вошёл в щель.
Переустановите картридж с тонером.
Надавливая на вал узла ролика захвата, расширь язычок [1] узла ролика захвата, чтобы ослабить его, затем медленно извлеки узел ролика захвата [2] с вала на лотке.
3. Периодическая диагностика

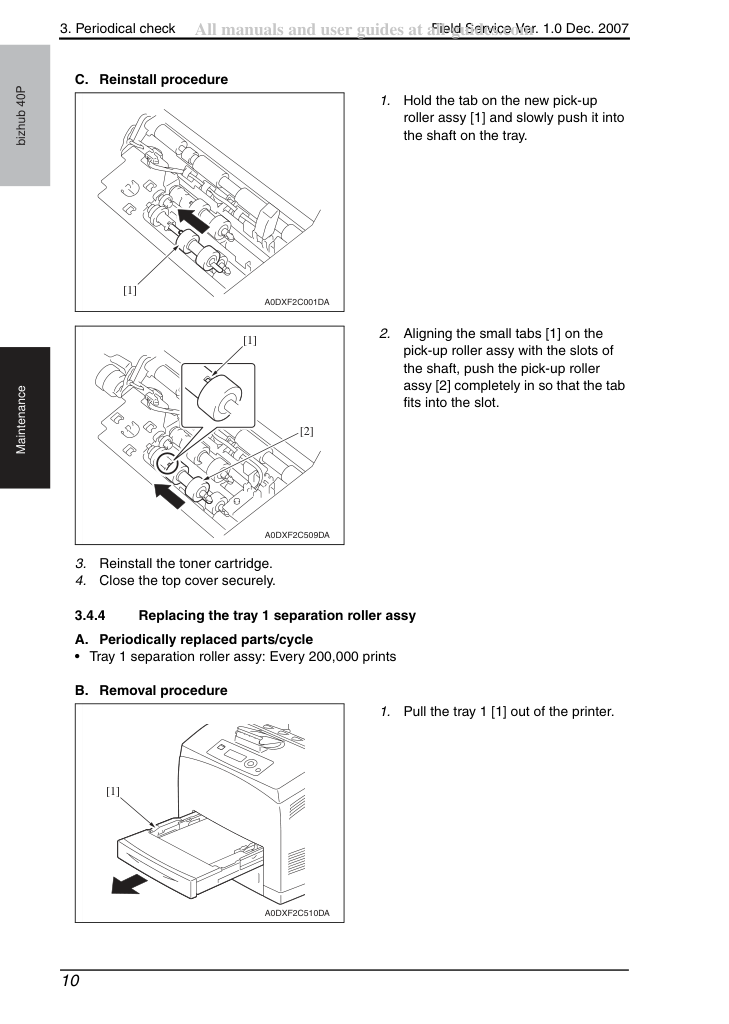

Удерживая язычок на новом узле ролика захвата [1], медленно вставь его на вал на лотке.
Совместив малые язычки [1] узла ролика захвата со щелями вала, полностью вставь узел ролика захвата [2] так, чтобы язычок вошёл в щель.
Переустановите картридж с тонером.
Вытяни лоток 1 [1] из принтера.
3. Периодическая диагностика

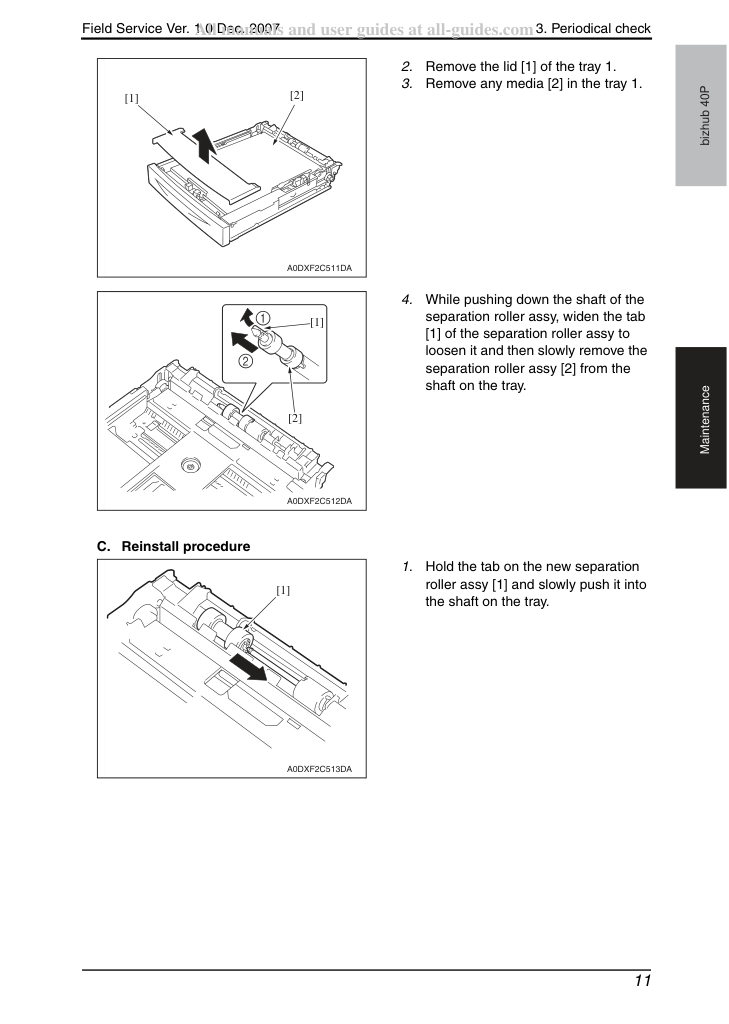

Извлеки крышку [1] лотка 1.
Удали носитель [2] из лотка 1.
Надавливая на вал узла ролика разделения, расширь язычок [1] узла ролика разделения, чтобы ослабить его, затем медленно извлеки узел ролика разделения [2] с вала на лотке.
Удерживая язычок на новом узле ролика разделения [1], медленно вставь его на вал на лотке.
3. Периодическая диагностика
Совместив малые язычки [1] узла ролика разделения со щелями вала, полностью вставь узел ролика разделения [2] так, чтобы язычок вошёл в щель.
Загрузи носитель лицевой стороной вверх в лоток 1.
Переустанови крышку лотка 1.
Полностью вставь лоток 1 в принтер.
Вытяни лоток 1 [1] и лоток 2 [2] из принтера.
Поднимай узел подачи лотка 1 [1] вверх.
3. Периодическая диагностика

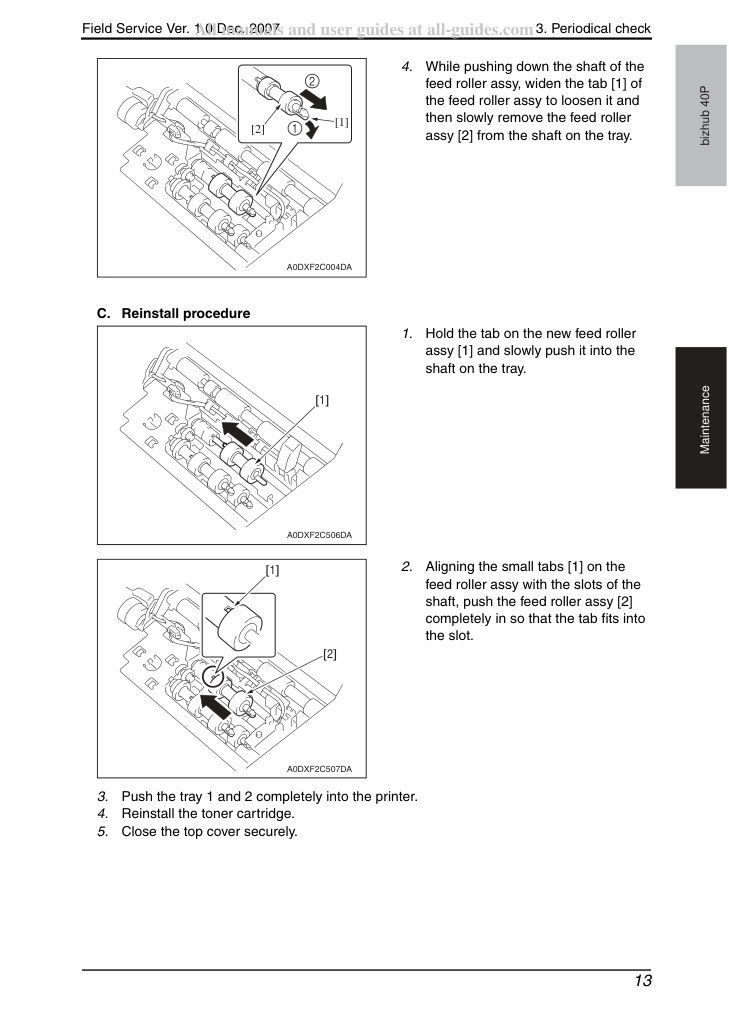

Надавливая на вал узла ролика подачи, расширь язычок [1] узла ролика подачи, чтобы ослабить его, затем медленно извлеки узел ролика подачи [2] с вала на лотке.
Удерживая язычок на новом узле ролика подачи [1], медленно вставь его на вал на лотке.
Совместив малые язычки [1] узла ролика подачи со щелями вала, полностью вставь узел ролика подачи [2] так, чтобы язычок вошёл в щель.
Полностью вставьте лоток 1 и 2 в принтер.
Переустановите картридж с тонером.
3. Периодическая диагностика

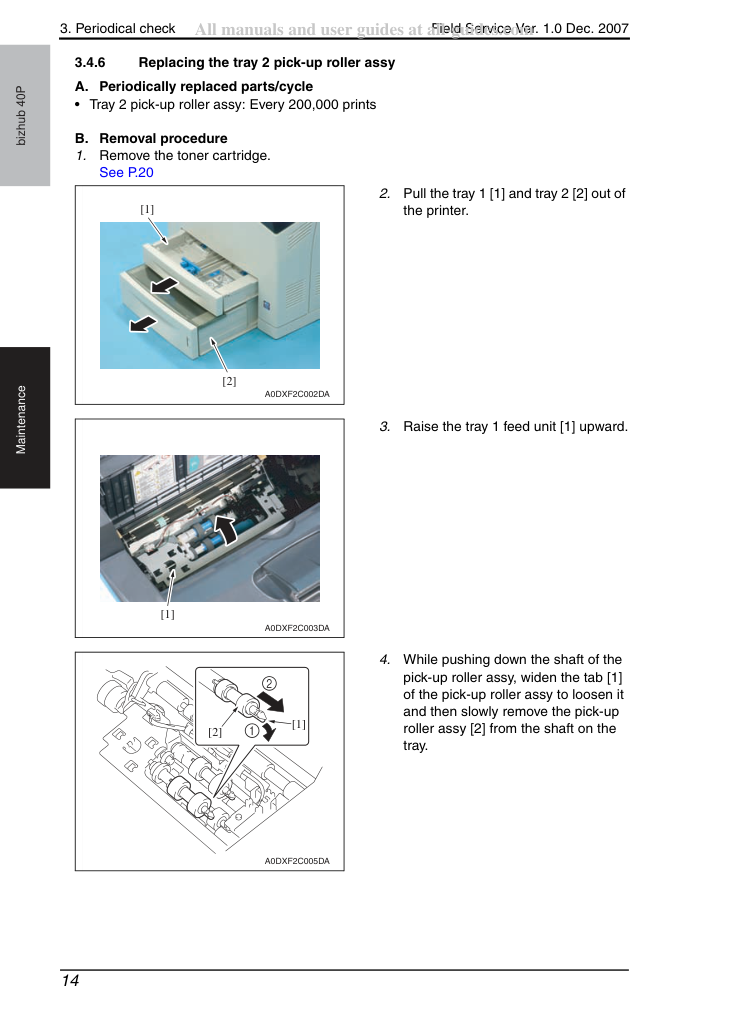

Вытяни лоток 1 [1] и лоток 2 [2] из принтера.
Поднимай узел подачи лотка 1 [1] вверх.
Надавливая на вал узла ролика захвата, расширь язычок [1] узла ролика захвата, чтобы ослабить его, затем медленно извлеки узел ролика захвата [2] с вала на лотке.
3. Периодическая диагностика

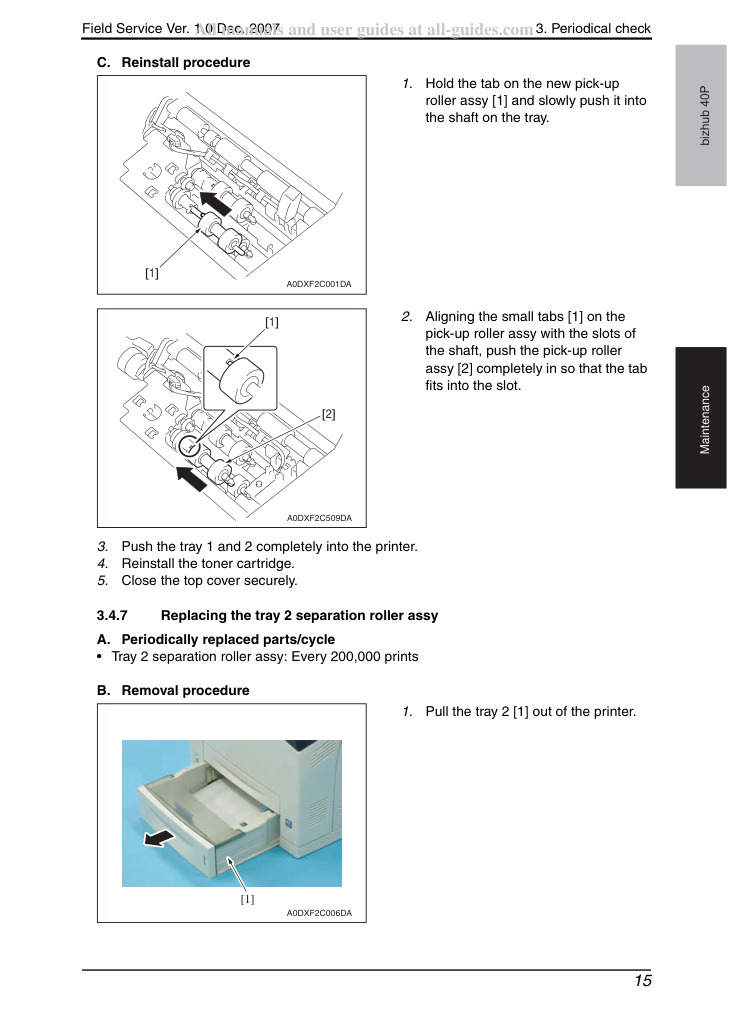

Удерживая язычок на новом узле ролика захвата [1], медленно вставь его на вал на лотке.
Совместив малые язычки [1] узла ролика захвата со щелями вала, полностью вставь узел ролика захвата [2] так, чтобы язычок вошёл в щель.
Полностью вставьте лоток 1 и 2 в принтер.
Переустановите картридж с тонером.
Полностью извлеките лоток 2 [1] из принтера.
3. Периодическая диагностика

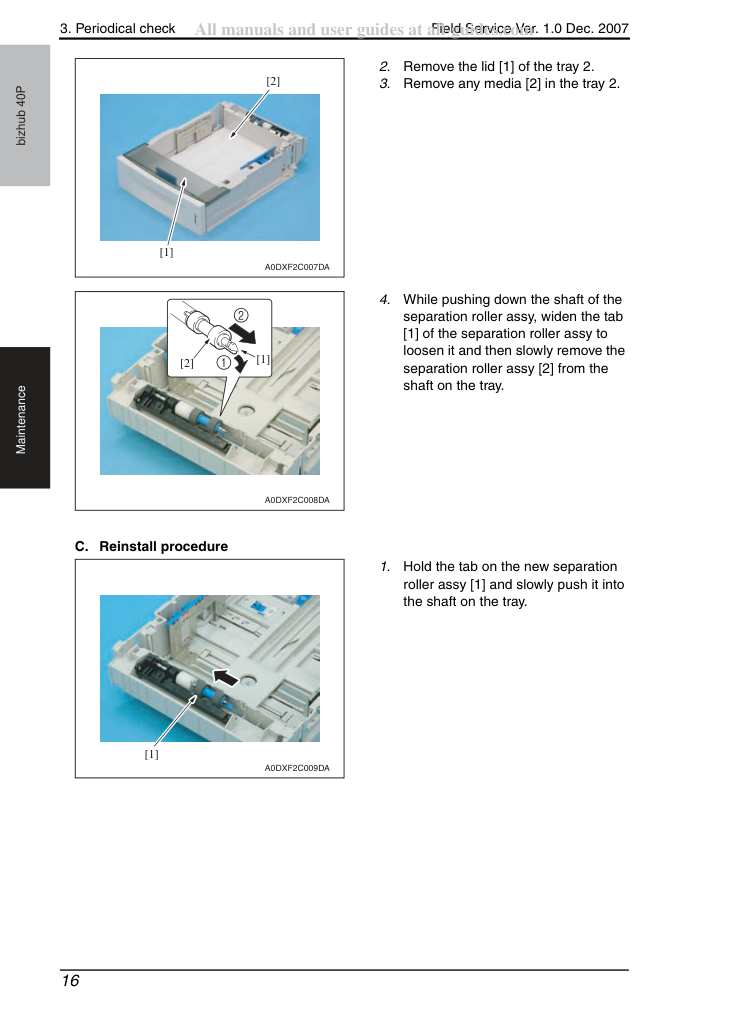

Снимите крышку [1] лотка 2.
Удалите любой носитель [2] из лотка 2.
Надавливая на вал узла ролика разделения, расширь язычок [1] узла ролика разделения, чтобы ослабить его, затем медленно извлеки узел ролика разделения [2] с вала на лотке.
Удерживая язычок на новом узле ролика разделения [1], медленно вставь его на вал на лотке.
3. Периодическая диагностика

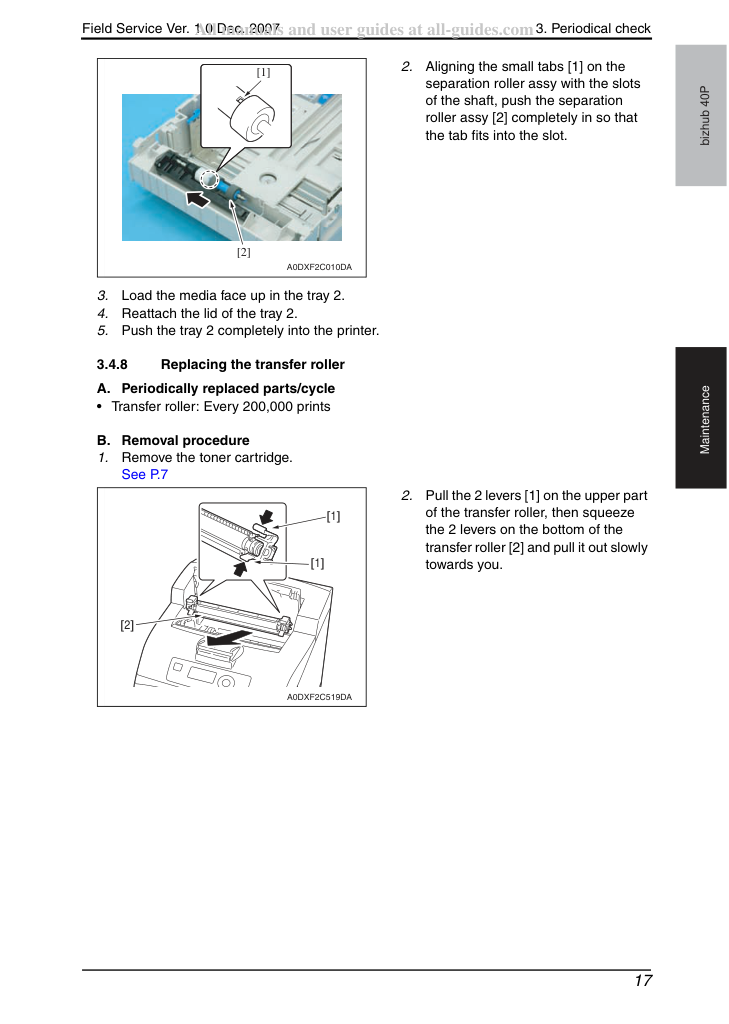

Совместив малые язычки [1] узла ролика разделения со щелями вала, полностью вставь узел ролика разделения [2] так, чтобы язычок вошёл в щель.
Загрузите носитель лицевой стороной вверх в лоток 2.
Переустановите крышку лотка 2.
Полностью вставьте лоток 2 в принтер.
Потяните 2 рычага [1] на верхней части ролика переноса, затем сожмите 2 рычага на нижней части ролика переноса [2] и медленно вытащите его на себя.
3. Периодическая диагностика

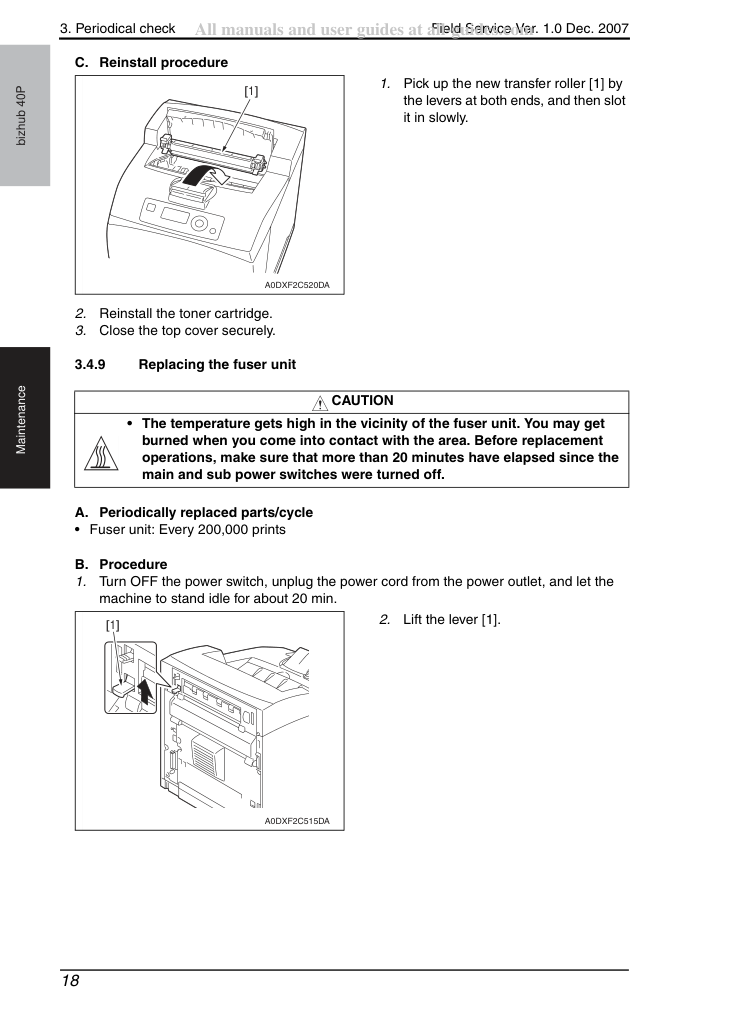

Возьмитесь за новый ролик переноса [1] за рычаги на обоих концах, затем медленно установите его.
Переустановите картридж с тонером.
Отключите питание, отсоедините кабель питания от розетки и дайте машине постоять без нагрузки около 20 мин.
• Температура высока в районе термоузла (Fuser). Вы можете получить ожог при контакте с этой областью. Перед выполнением операций замены убедитесь, что прошло не менее 20 минут с момента выключения главного и вспомогательного выключателей питания.
3. Периодическая диагностика

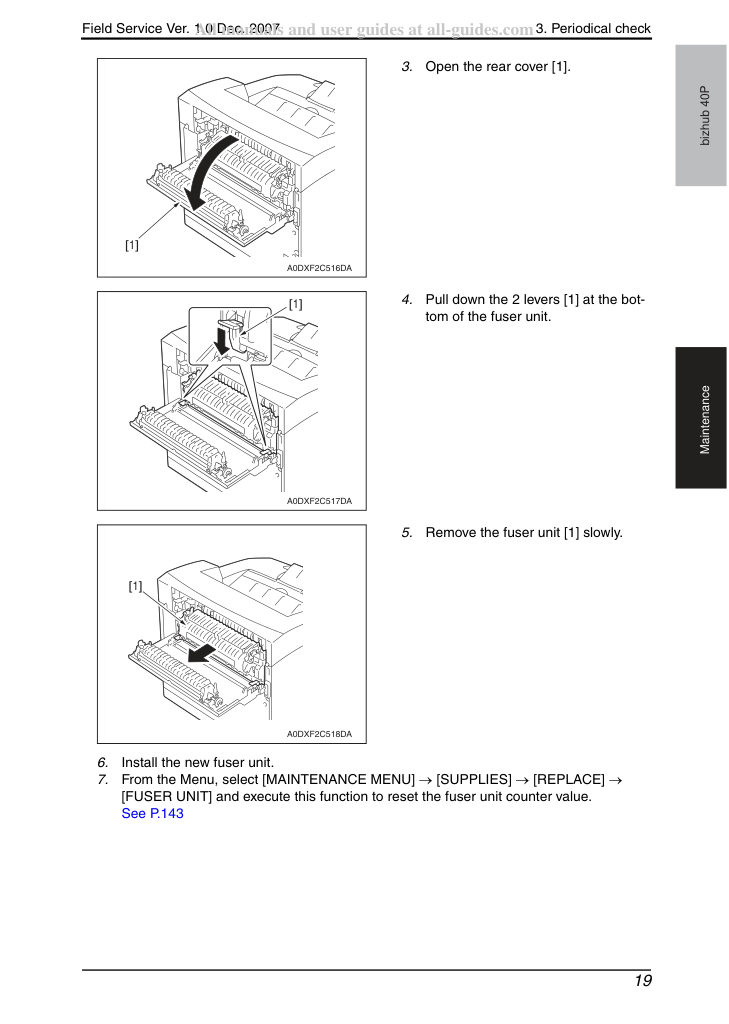

Потяните вниз 2 рычага [1] внизу термоузла (Fuser).
Медленно извлеките термоузел (Fuser) [1].
В Меню выберите [MAINTENANCE MENU] → [SUPPLIES] → [REPLACE] → [FUSER UNIT] и выполните эту функцию для сброса значения счетчика термоузла (Fuser).
