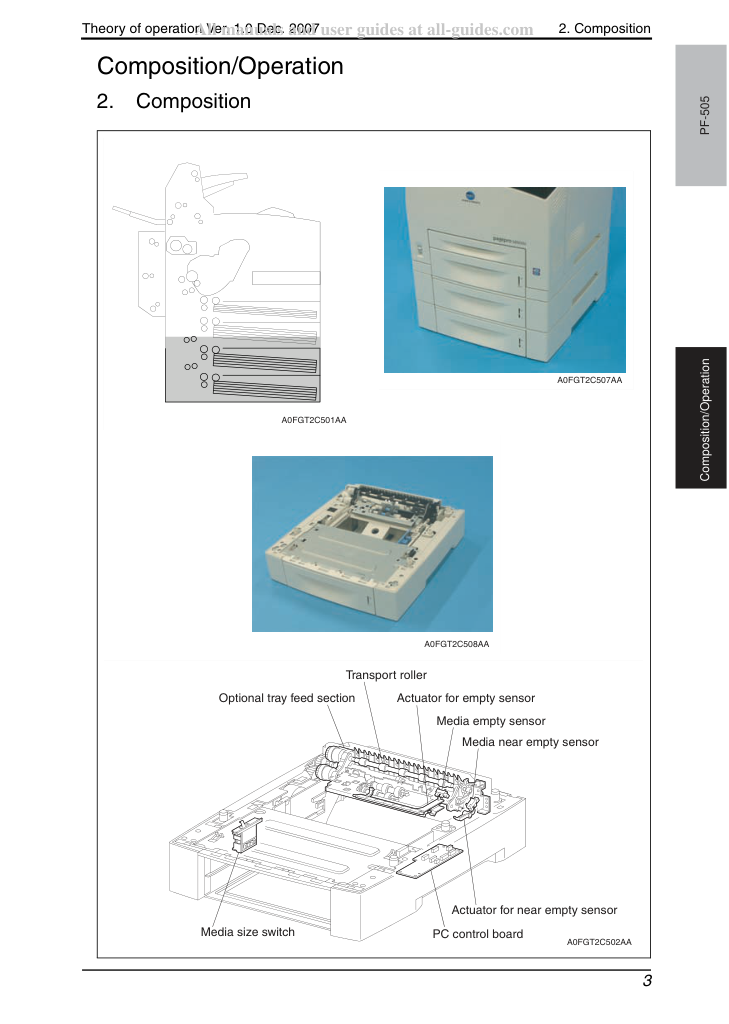

2. Конструкция
3. Привод
4. Операции

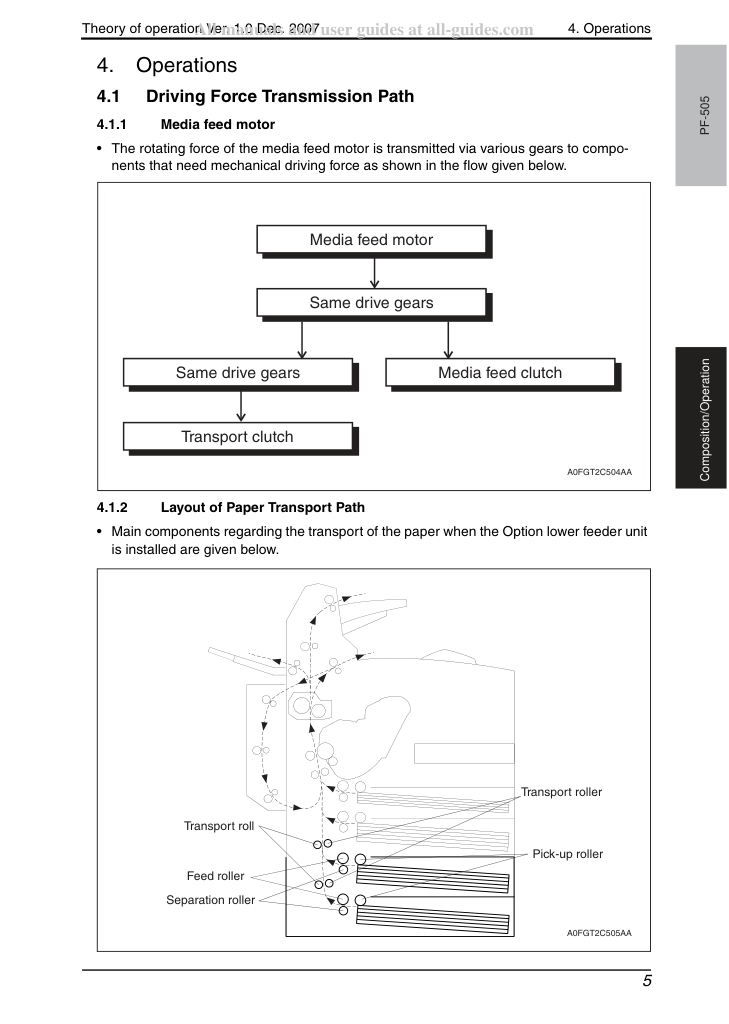

• Вращающая сила двигателя подачи носителя (media feed motor) передается через различные шестерни (gears) к компонентам, которым требуется механическая движущая сила, как показано в приведенной ниже схеме.
Расположение пути транспорта бумаги • Основные компоненты, относящиеся к транспорту бумаги при установленном дополнительном модуле нижней подачи (Option lower feeder unit), приведены ниже.
4. Операции
• Дополнительный модуль нижней подачи (Option lower feeder unit) доступен как дополнительный блок подачи для лазерного принтера bizhub 40P. Кассета бумаги (Paper Cassette), установленная в дополнительном модуле подачи, идентична по функциям стандартной кассете бумаги (Paper Cassette), используемой базовым блоком (base engine), поэтому описание кассеты бумаги (Paper Cassette) здесь опускается.
• Переключатель (switch) для установки размера бумаги, подаваемой из кассеты бумаги (Paper Cassette), смонтирован. Сигнал, указывающий установленный размер, передается как напряжение на PRCB.
Актуатор датчика пустоты • Если бумага закончится в кассете бумаги (Paper Cassette), актуатор датчика пустоты (Actuator for empty sensor) падает и флаг актуатора датчика пустоты (Actuator for empty sensor), закрывавший участок обнаружения датчика пустоты бумаги (Media empty sensor), отходит от участка обнаружения. Таким образом, свет передается.
• Наличие или отсутствие бумаги в кассете бумаги (Paper Cassette) обнаруживается по положению актуатора датчика пустоты (Actuator for empty sensor). Это преобразуется в электрический сигнал. Если участок обнаружения закрыт (т.е. есть бумага), сигнал /NO PAPER FEED 550 SNR включения отключается.
Актуатор датчика малого количества • Когда бумага заканчивается в кассете бумаги (Paper Cassette), рычаг актуатора датчика малого количества (Actuator for near empty sensor) поднимается пластиной давления носителя (media pressure plate). Флаг актуатора датчика малого количества (Actuator for near empty sensor), закрывавший участок обнаружения датчика малого количества бумаги (Media near empty sensor), отходит от участка обнаружения. Таким образом, свет передается.
• Состояние низкого уровня бумаги в кассете подачи бумаги (Paper Cassette) определяется положением актуатора датчика почти пусто (Actuator for near empty sensor). Это преобразуется в электрический сигнал. Если участок обнаружения закрыт (т.е. бумага высоко), сигнал /LOW PAPER FEED 550 SNR ON выключается.
• Это механизм подачи бумаги из кассеты (Paper Cassette) в принтер. Движущая сила от главного двигателя подачи (Media feed motor) передается через муфту подачи (Media feed clutch) на ролик подачи (feed roller) и ролик захвата (pick-up roller). Таким образом, бумага транспортируется.
• Когда ролик захвата (pick-up roller) берет несколько листов бумаги и уровень бумаги низкий, положение ролика захвата соответственно опускается. Опущенный ролик захвата нажимает на рычаг блокировки (lock lever) пластины прижима (media pressure plate), освобождая ее. Пластина прижима поднимается пружиной, и таким образом бумага поднимается. Поднятая бумага затем поднимает SUPPORT NUDGER. SUPPORT NUDGER отсоединяется от рычага блокировки пластины прижима. Пластина прижима перестает двигаться вверх.
4. Операции
• Этот ролик транспортирует бумагу в принтер после того, как бумага транспортируется роликом подачи (feed roller) и роликом захвата (pick-up roller). Движущая сила от главного двигателя подачи (Media feed motor) передается на ролик через муфту транспорта (Transport clutch). Это транспортирует бумагу в принтер вместе с валом транспорта (transport roll).
• В плату управления ПК (PC control board) установлен процессор (CPU). Этот процессор получает инструкции от PRCB и от датчиков и переключателей и управляет операцией подачи в блоке дополнительного нижнего устройства подачи (Option lower feeder unit).
• Флеш-память (flash ROM) используется с процессором, установленным в плату управления ПК, так что прошивку можно переписать через коммуникации.
