12. Прочие функции
12. Прочие функции

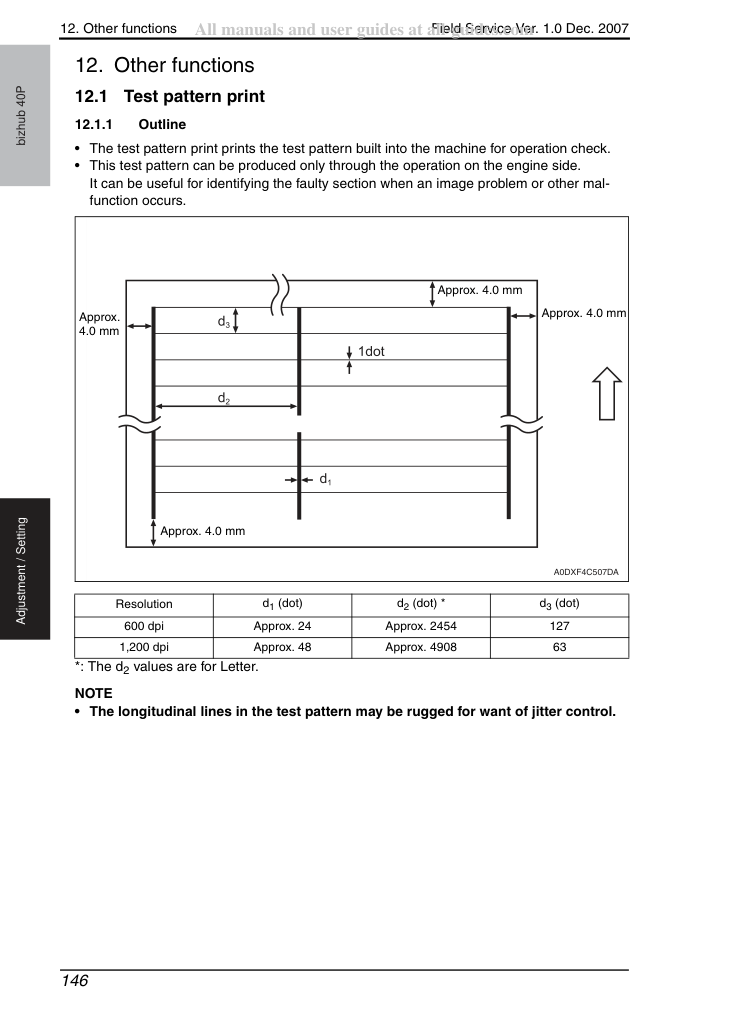

• Печать тестового рисунка выводит встроенный в машину тестовый рисунок для проверки работы.
• Этот тестовый рисунок может быть создан только при операции со стороны двигателя.
Это может быть полезно для определения неисправного участка при возникновении проблемы с изображением или другой неисправности.
*: Значения d2 для Letter.
• Продольные линии в тестовом рисунке могут быть неровными из-за отсутствия управления дрожанием.
12. Прочие функции

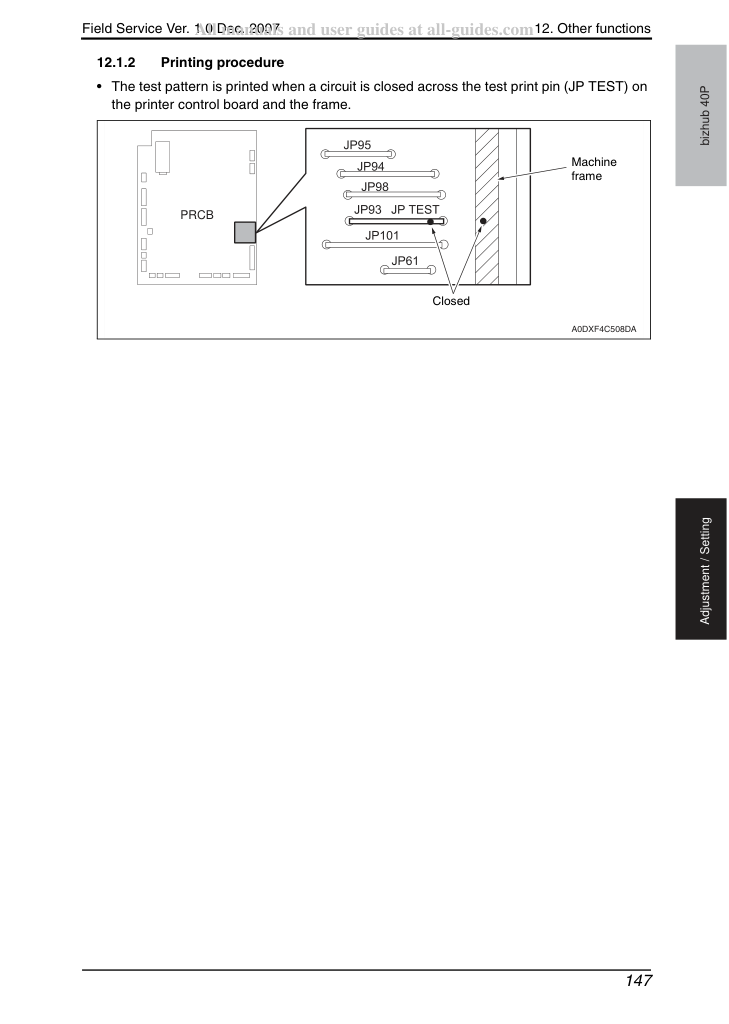

• Тестовый рисунок печатается при замыкании цепи между контактом тестовой печати (JP TEST) на плате управления принтером и корпусом.
12. Прочие функции
13. Индикация замятия
13. Индикация замятия
• При возникновении замятия бумаги на панели управления отображается сообщение.
Местоположение Действие LCD 1 LCD 2 PAPER JAM TRAY1 • Подача бумаги лотка 1 • Лоток 1/верхняя крышка С.152 TRAY2 • Подача бумаги лотка 2 • Лоток 2/верхняя крышка С.153 TRAY3 См. С.15 руководства по обслуживанию PF-505.
См. С.13 руководства по обслуживанию AD-508.
См. С.13 руководства по обслуживанию SF-603.
13. Индикация замятия
• Откройте соответствующую крышку, извлеките замятый лист бумаги и закройте крышку.
13. Индикация замятия
• При возникновении замятия бумаги сначала проведите проверку следующих первоначальных пунктов контроля.
Бумага волнистая, гофрированная или влажная.
• Проинструктируйте пользователя в отношении правильного хранения бумаги.
Присутствует ли посторонний материал вдоль пути прохождения бумаги или путь прохождения бумаги деформирован или изношен?
• Очистьте или замените путь прохождения бумаги.
Грязные, деформированные или изношенные разделительные пальцы бумаги?
• Очистьте или замените неисправный разделительный палец бумаги.
Являются ли валики/ролики грязными, деформированными или изношенными?
• Очистите или замените дефектный ролик/ролик.
Находятся ли боковой направитель и стопор заднего края в правильном положении для подачи носителя?
Работают ли актуаторы, как проверено на корректность операции?
• Отрегулируйте или замените дефектный актуатор.
13. Индикация замятия
Обнаружение ошибки подачи носителя из лотка 1 • Носитель блокирует датчик регистрации в момент времени раньше предусмотренного времени после извлечения из лотка 1.
• Расстояние между листами носителя меньше установленного значения при подаче носителя из лотка 1.
• Используется носитель длиннее формата Legal (одна из ошибок размера носителя).
13. Индикация замятия
Обнаружение ошибки подачи из лотка 2 • Носитель не достигает датчик регистрации в течение предусмотренного времени после извлечения из лотка 2.
13. Индикация замятия
Обнаружение ошибки подачи в секции переноса • Носитель не достигает датчик выхода даже после истечения предусмотренного времени с момента блокировки датчика регистрации.
Обнаружение остатка носителя в секции переноса • Датчик регистрации заблокирован во время цикла прогрева.
13. Индикация замятия
Обнаружение ошибки подачи в секции термофиксации/выхода • Носитель не блокирует датчик выхода даже после истечения предусмотренного времени с момента извлечения.
• Носитель не блокирует датчик выхода даже после истечения предусмотренного времени после разблокировки датчика регистрации.
• Носитель разблокирует датчик выхода в момент времени раньше предусмотренного времени.
Обнаружение остатка носителя в секции термофиксации/выхода • Датчик выхода заблокирован во время цикла прогрева.
Проверьте разъем платы привода двигателя выхода на правильность подключения и отрегулируйте при необходимости.
