3. Прочее
• Для предотвращения ослабления винтов на винты нанесен фиксатор винтов синего или зеленого цвета.
• Фиксатор винтов нанесен на винты, которые могут ослабиться из-за вибраций и нагрузок, создаваемых при использовании машины, или вибраций при транспортировке.
• Если винты с покрытием фиксатором ослабнут или будут удалены, обязательно нанесите фиксатор винтов после затягивания винтов.
• Винты, которые сложно регулировать на месте, окрашены в красный цвет, чтобы предотвратить их случайное удаление.
• Не удаляйте и не ослабляйте красные винты на месте. Также следует отметить, что если для одной детали используется два или более винтов, только один винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не регулируйте переменные резисторы на платах, для которых не предусмотрены инструкции регулировки в разделе Регулировка/Настройка.
Снятие печатных плат ВНИМАНИЕ • При снятии печатной платы или другого электрического компонента обратитесь к разделу "Обращение с печатными платами" и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.
3. Прочее
3. Прочее

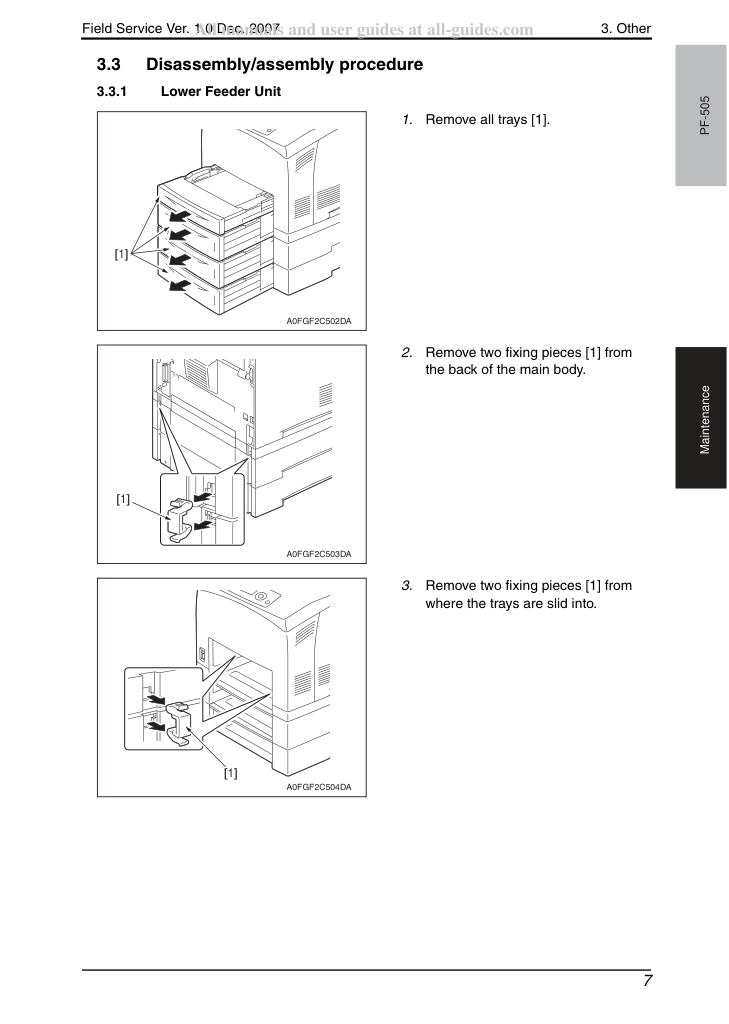

Извлеки два фиксирующих элемента [1] со спины основного корпуса.
Извлеки два фиксирующих элемента [1] из мест скольжения лотков.
3. Прочее
Поднимите основной корпус и извлеки блок нижней подачи [1].
Извлеки пять винтов [1] и удали заднюю крышку [2].
3. Прочее

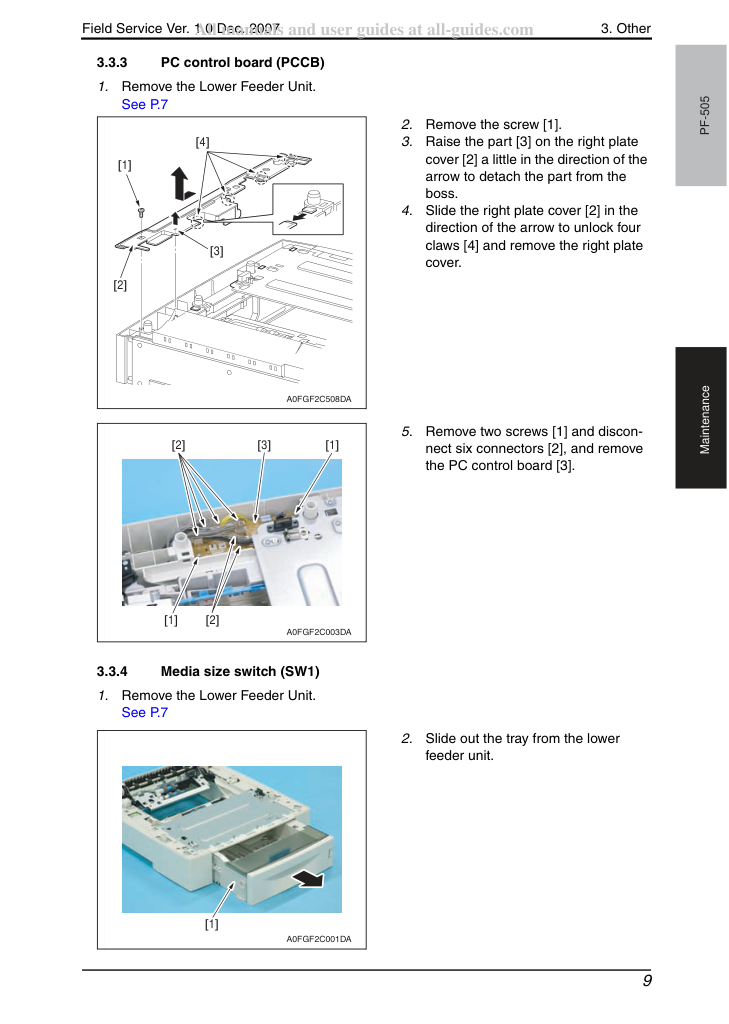

Немного поднимите деталь [3] на правой крышке пластины [2] в направлении стрелки, чтобы отделить её от бобышки.
Сдвинь правую крышку пластины [2] в направлении стрелки, чтобы разблокировать четыре лапки [4], и удали правую крышку пластины.
Извлеки два винта [1], отключи шесть разъёмов [2] и удали плату управления ПК [3].
Выдвини лоток из блока нижней подачи.
3. Прочее

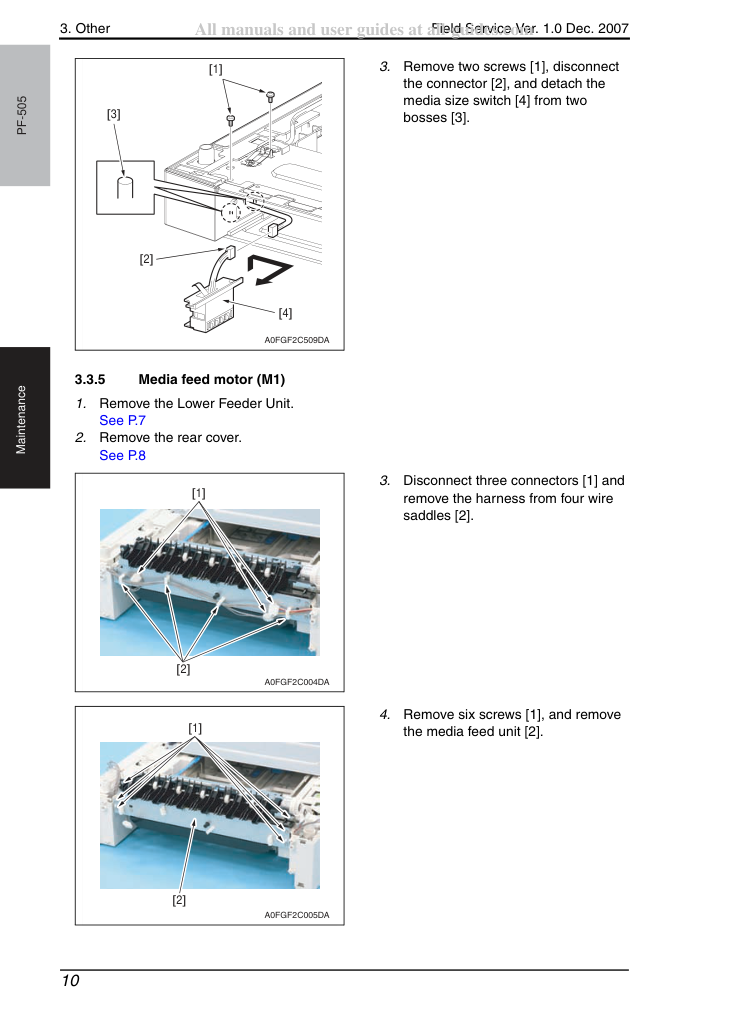

Отключи разъём [2] и отдели переключатель размера бумаги [4] от двух бобышек [3].
Отключи три разъёма [1] и извлеки жгут из четырёх кабельных зажимов [2].
Извлеки шесть винтов [1] и удали блок подачи бумаги [2].
3. Прочее

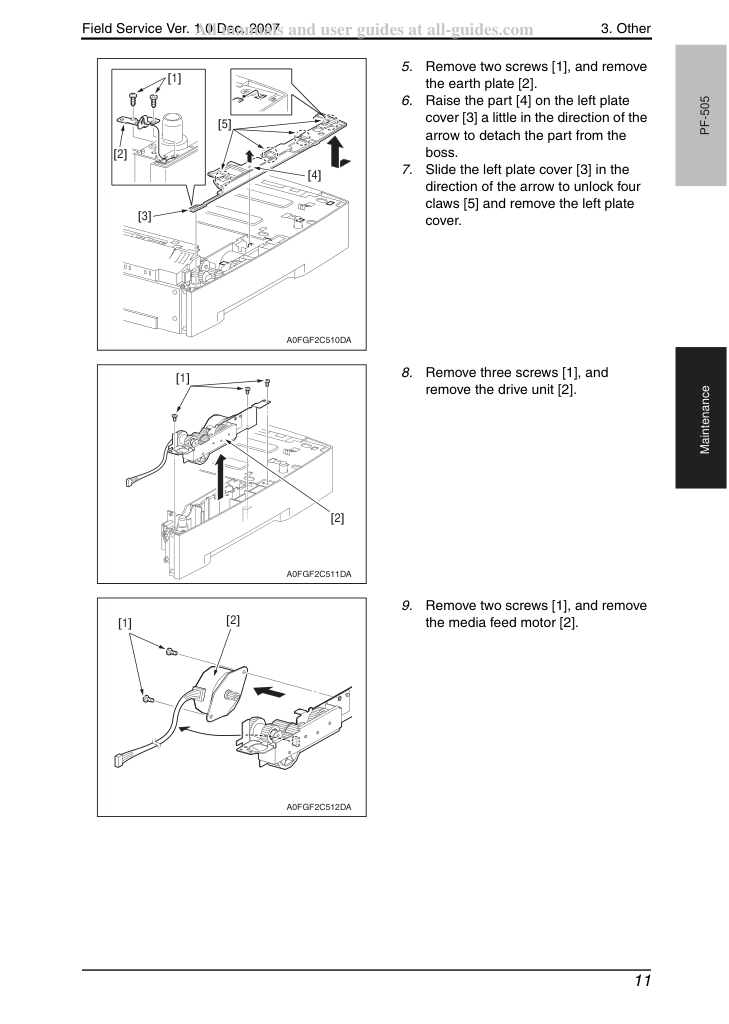

Извлеки два винта [1] и удали заземляющую пластину [2].
Немного поднимите деталь [4] на левой крышке пластины [3] в направлении стрелки, чтобы отделить её от бобышки.
Сдвинь левую крышку пластины [3] в направлении стрелки, чтобы разблокировать четыре лапки [5], и удали левую крышку пластины.
Извлеки три винта [1] и удали приводной узел [2].
Извлеки два винта [1] и удали двигатель подачи бумаги [2].
3. Прочее

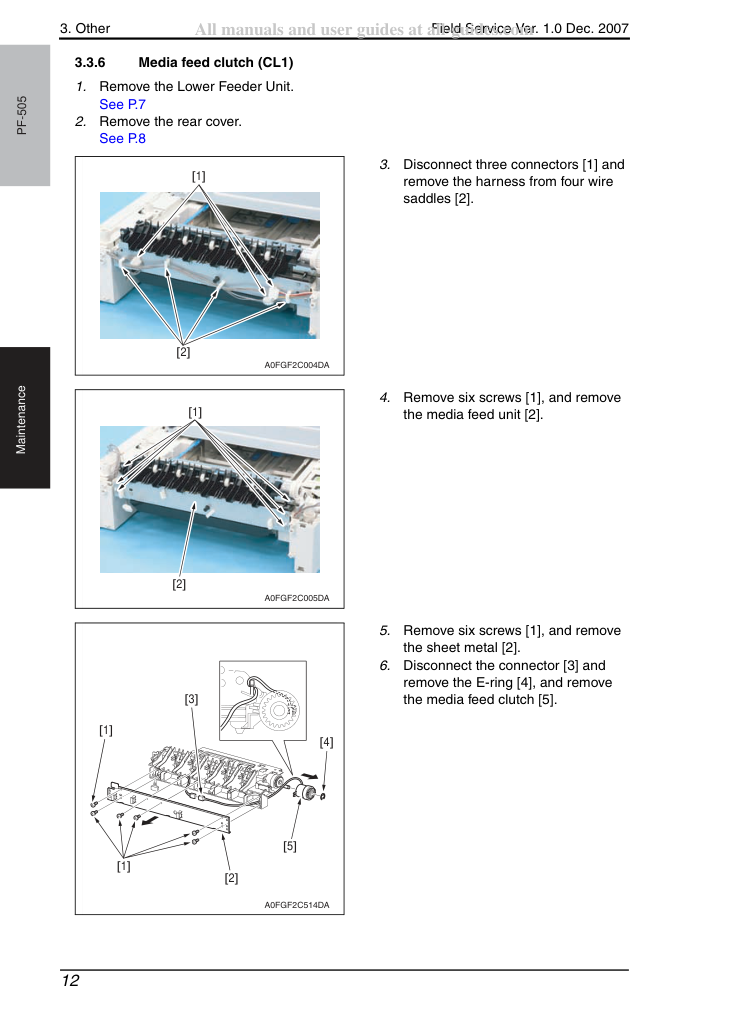

Отключи три разъёма [1] и извлеки жгут из четырёх кабельных зажимов [2].
Извлеки шесть винтов [1] и удали блок подачи бумаги [2].
Извлеки шесть винтов [1] и удали листовой металл [2].
Отключи разъём [3], извлеки стопорное кольцо [4] и удали муфту подачи бумаги [5].
3. Прочее

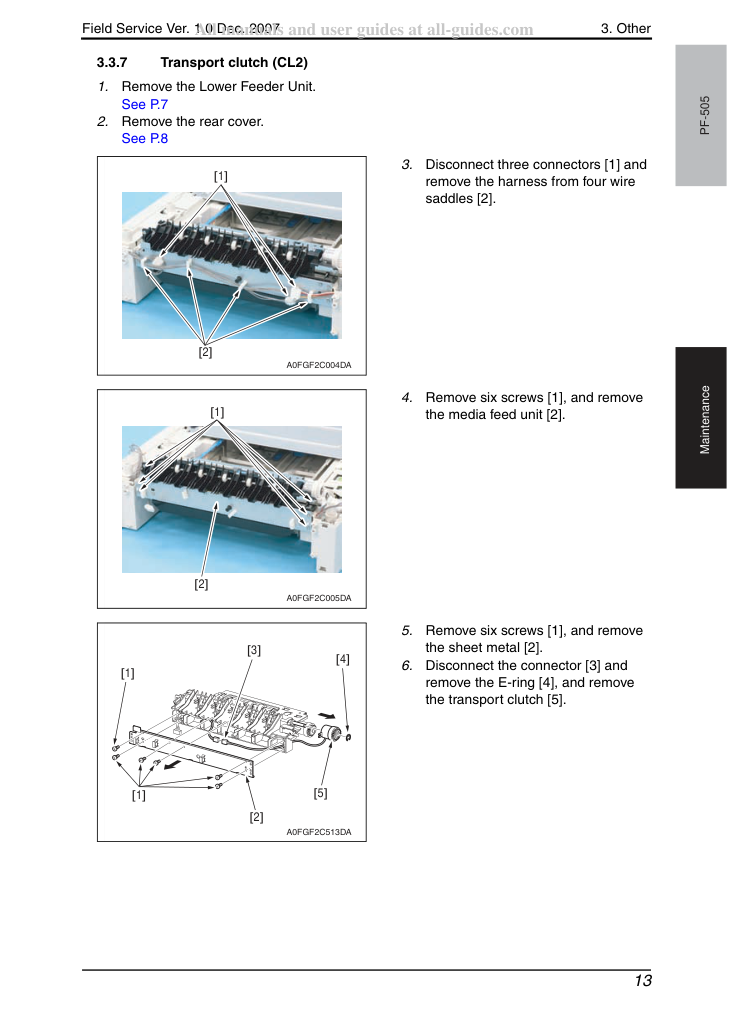

Отключи три разъёма [1] и извлеки жгут из четырёх кабельных зажимов [2].
Извлеки шесть винтов [1] и удали блок подачи бумаги [2].
Извлеки шесть винтов [1] и удали листовой металл [2].
Отключи разъём [3], извлеки стопорное кольцо [4] и удали муфту транспортировки [5].
3. Прочее

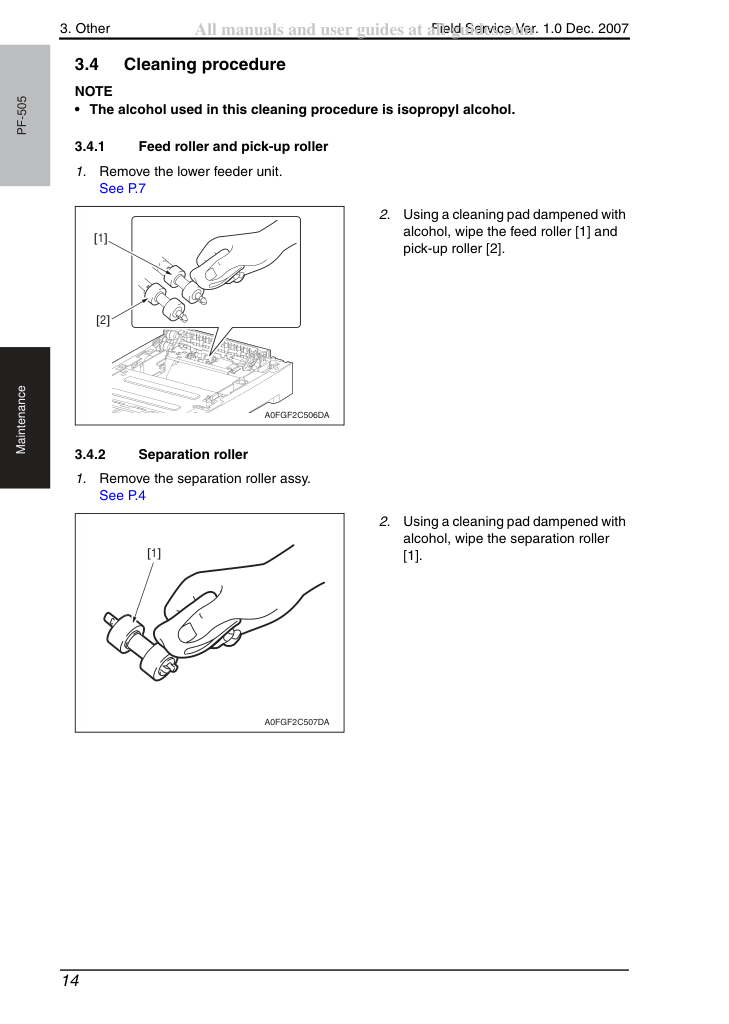

• Спирт, используемый в этой процедуре очистки — изопропиловый спирт.
Используя чистящую подушечку, смоченную спиртом, протри ролик подачи [1] и ролик захвата [2].
Извлеки узел ролика разделения.
Используя чистящую подушечку, смоченную спиртом, протри ролик разделения [1].
