6. Прочее
A. Винты, покрытые синей или зеленой краской • На некоторые винты нанесена синяя или зеленая краска для предотвращения их ослабления.
• Как правило, винты, покрытые синей или зеленой краской, не должны демонтироваться или ослабляться.
• Не удаляйте и не ослабляйте красные винты на месте. Также следует отметить, что если для одной детали используется два или более винтов, только один винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не регулируйте переменные резисторы на платах, для которых не предусмотрены инструкции регулировки в разделе Регулировка/Настройка.
Снятие печатных плат ВНИМАНИЕ • При снятии печатной платы или другого электрического компонента обратитесь к разделу "Обращение с печатными платами" и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.

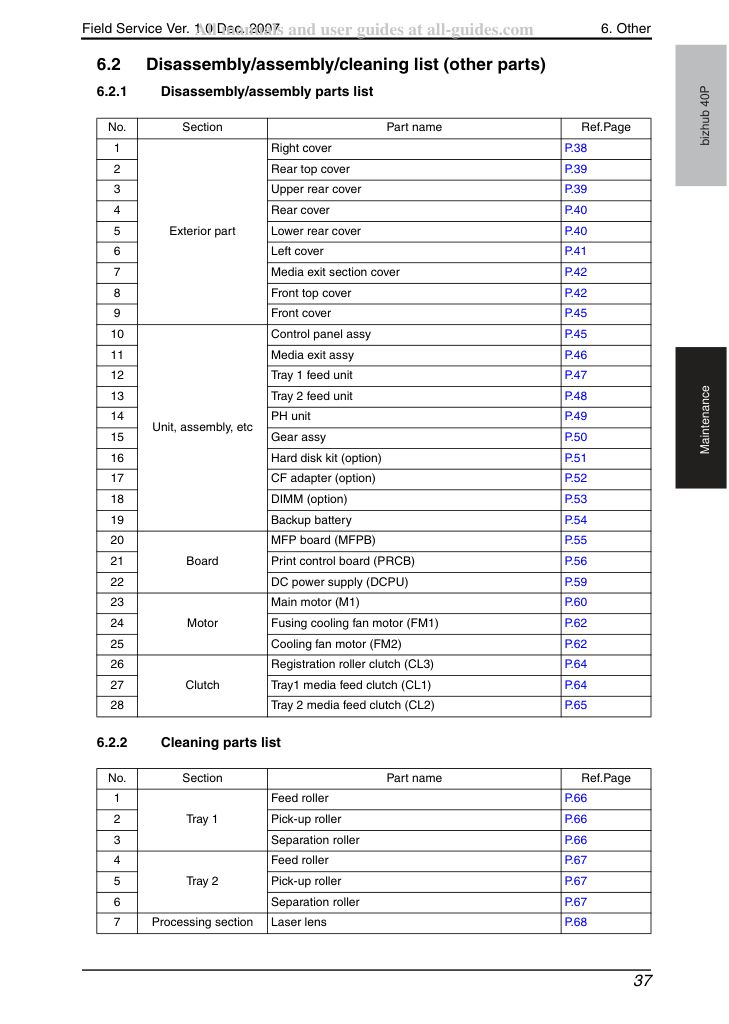

6. Прочее
6. Прочее
6. Прочее

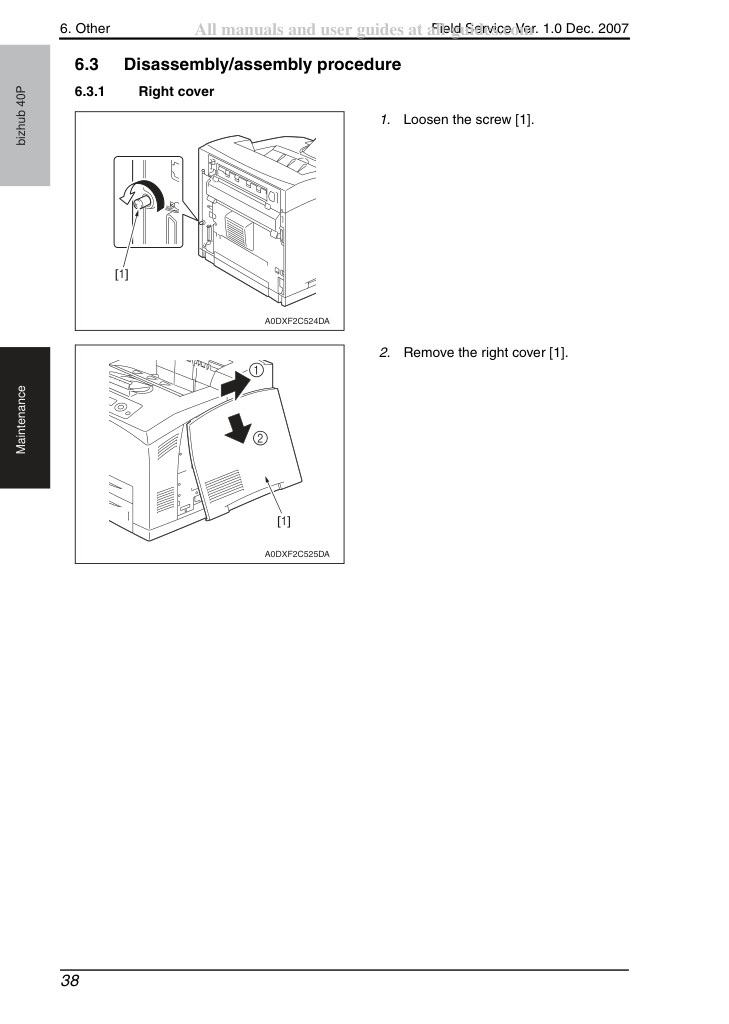

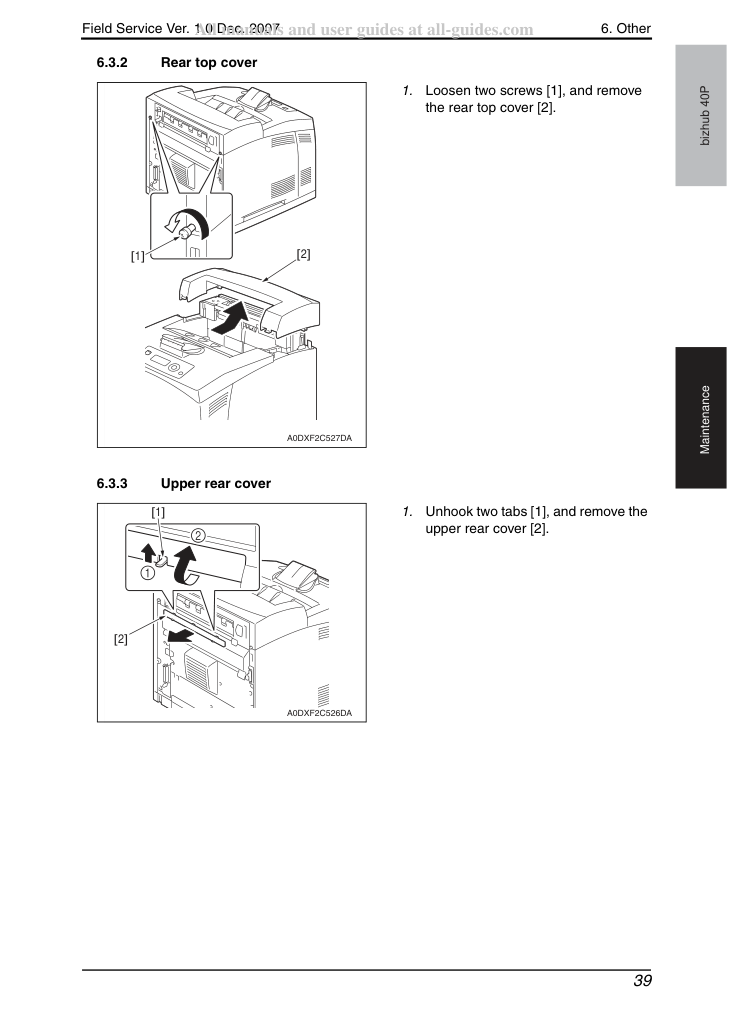

Ослабь два винта [1] и удали верхнюю заднюю крышку [2].
Отсоедини две лапки [1] и удали верхнюю заднюю крышку [2].
6. Прочее

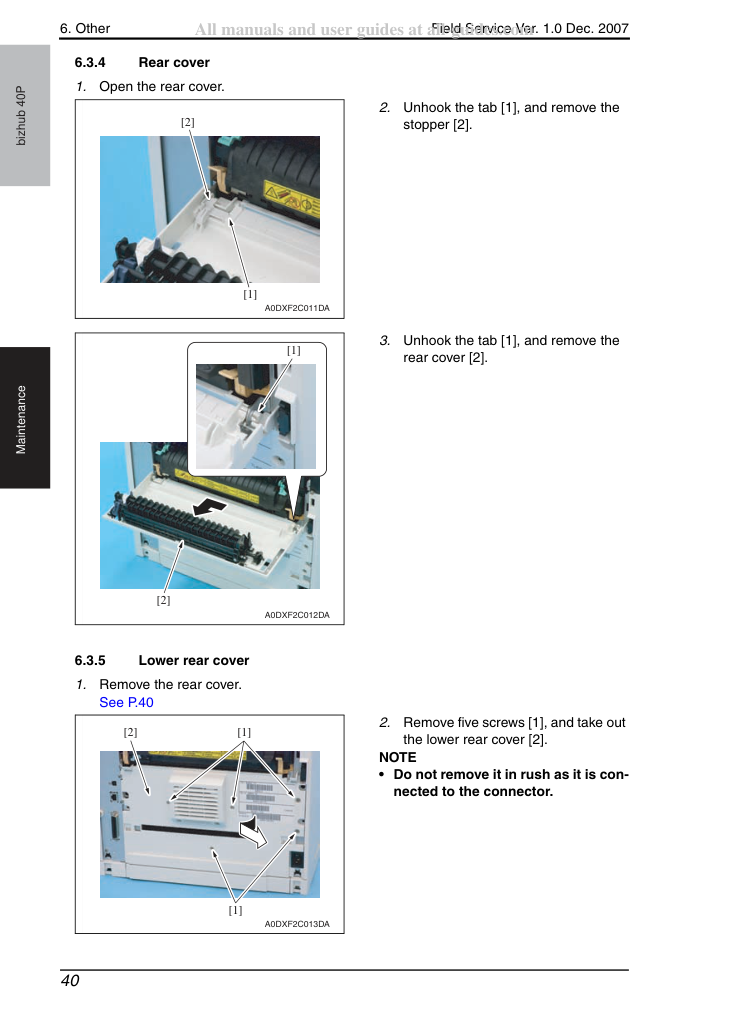

Отсоедини лапку [1] и удали стопор [2].
Отсоедини лапку [1] и удали заднюю крышку [2].
Удали пять винтов [1] и извлеки нижнюю заднюю крышку [2].
• Удаляй осторожно, так как она подключена к разъему.
6. Прочее
Отсоедини разъем [1] и удали нижнюю заднюю крышку [2].
6. Прочее

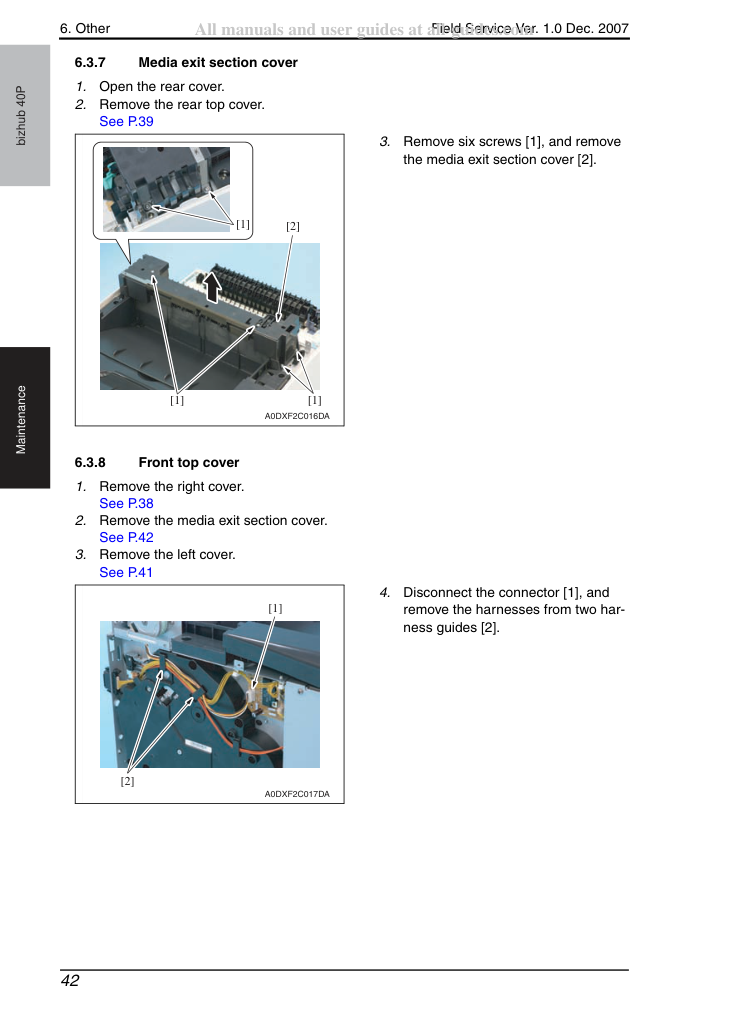

Удали шесть винтов [1] и удали крышку секции выхода бумаги [2].
Удали крышку секции выхода бумаги.
Отсоедини разъем [1] и удали жгуты из двух направляющих жгутов [2].
6. Прочее
Удали винт [1] и удали узел секции выхода бумаги [2].
6. Прочее

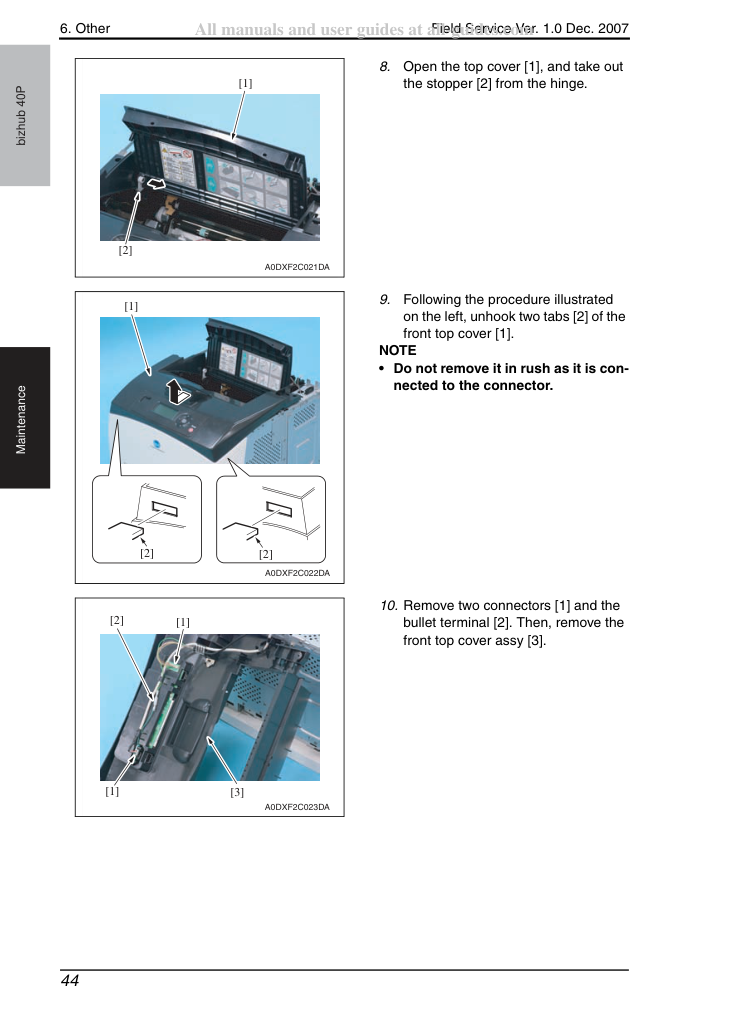

Открой верхнюю крышку [1] и извлеки стопор [2] из петли.
Следуя процедуре, показанной слева, отсоедини две лапки [2] передней верхней крышки [1].
• Удаляй осторожно, так как она подключена к разъему.
10. Удали два разъема [1] и
штыревой контакт [2]. Затем удали узел передней верхней крышки [3].
6. Прочее
Отсоедини две лапки [1] и удали переднюю крышку [2].
Отсоедини четыре лапки [1] и удали узел панели управления [2].
6. Прочее
Удали крышку секции выхода бумаги.
Отсоедини разъем [1] и удали жгуты из двух направляющих жгутов [2].
Удали винт [1] и удали узел секции выхода бумаги [2].
6. Прочее

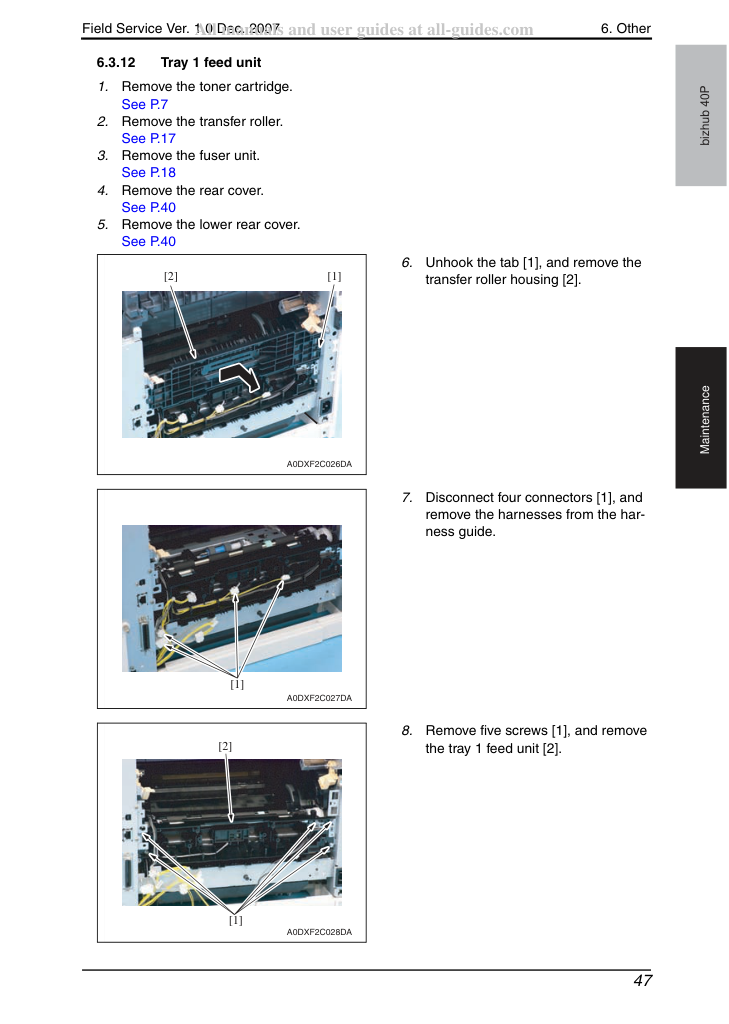

Отсоедини лапку [1] и удали корпус ролика передачи [2].
Отсоедини четыре разъема [1] и удали жгуты из направляющей жгутов.
Удали пять винтов [1] и удали лоток 1 узла подачи [2].
6. Прочее
Удали жгуты из двух кабельных стяжек [1].
Отсоедини разъем [1] и удали жгут из направляющей жгутов.
Удали шесть винтов [1] и удали лоток 2 узла подачи [2].
6. Прочее
• Обязательно выполняй процедуры удаления и переустановки узла PH на ровной и плоской поверхности. Выполнение процедур на наклонном столе или аналогичном месте может привести к смещению узла PH.
Удали узел двигателя охлаждающего вентилятора.
Удали три винта [1] и удали крышку [2].
Удали три кабельные стяжки [2] и удали усиливающую пластину [3].
• Не заменяй узел печатной головки при включенном питании.
Лазерный луч, генерируемый при вышеупомянутых операциях, может привести к слепоте.
• Не разбирай и не регулируй узел печатной головки.
Лазерный луч, генерируемый при вышеупомянутых операциях, может привести к слепоте.
6. Прочее
и удали жгуты из кабельной стяжки [2].

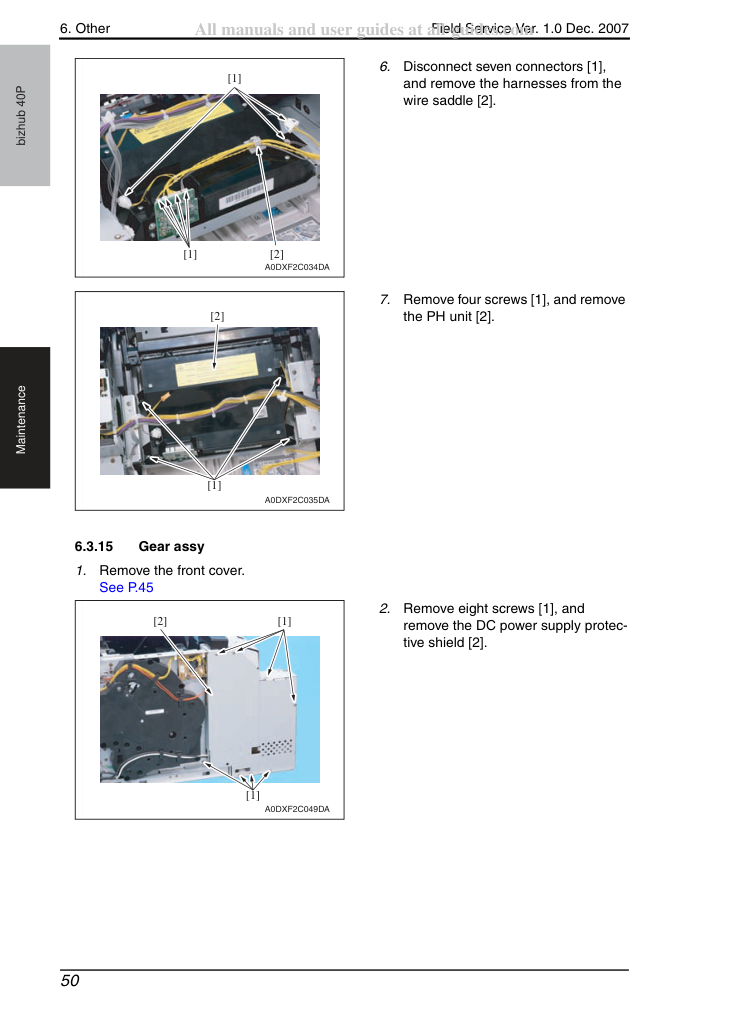

Удали четыре винта [1] и удали узел PH [2].
Удали восемь винтов [1] и сними защитный экран источника питания постоянного тока [2].
6. Прочее
Отсоедини два разъёма [1] и выведи жгуты из направляющих жгутов [2].

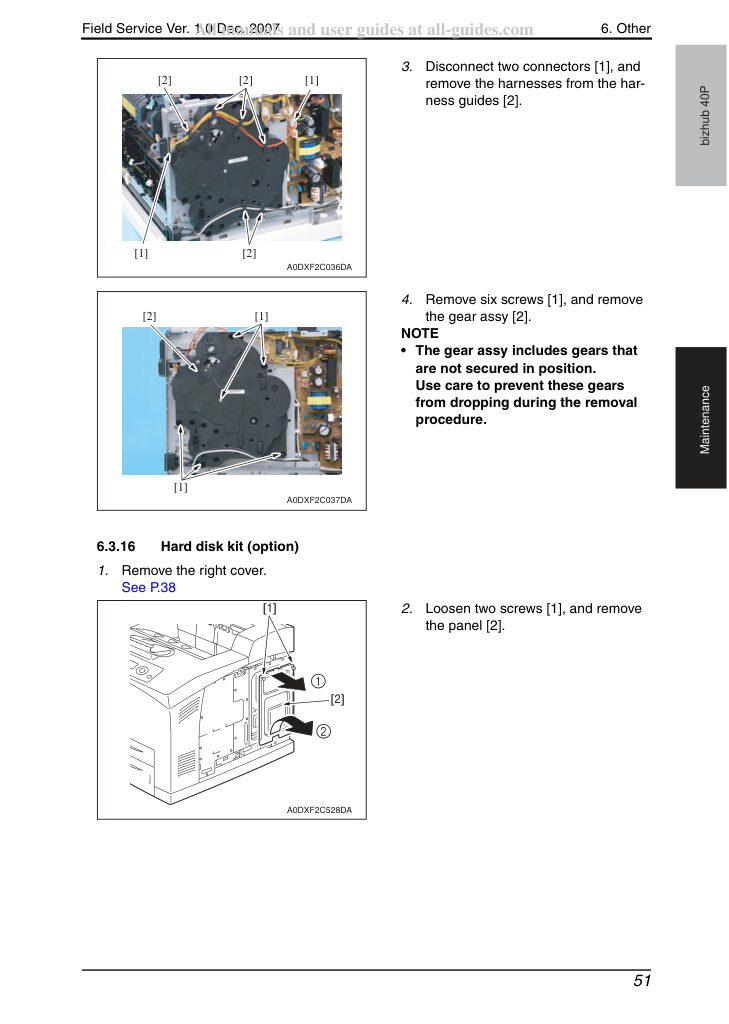

Удали шесть винтов [1] и сними узел шестерни (gear assy) [2].
• Узел шестерни (gear assy) содержит шестерни, которые не зафиксированы в положении.
Будь осторожен, чтобы эти шестерни не упали во время процедуры снятия.

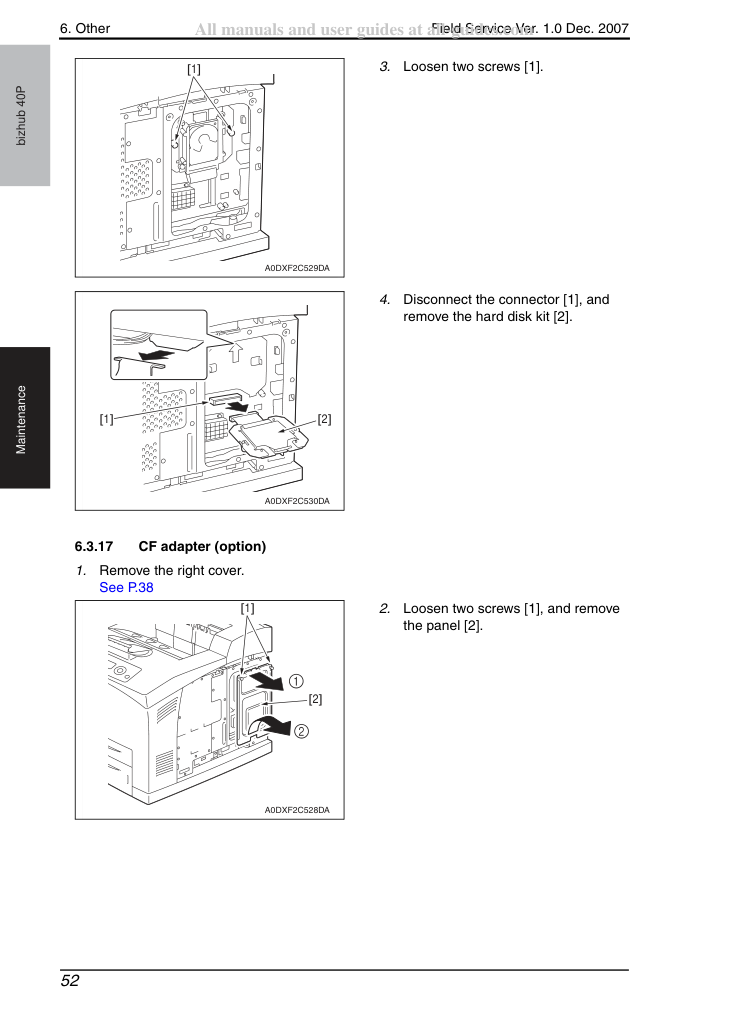

Ослабь два винта [1] и сними панель [2].
6. Прочее
Отсоедини разъём [1] и сними комплект жёсткого диска [2].
Ослабь два винта [1] и сними панель [2].
6. Прочее

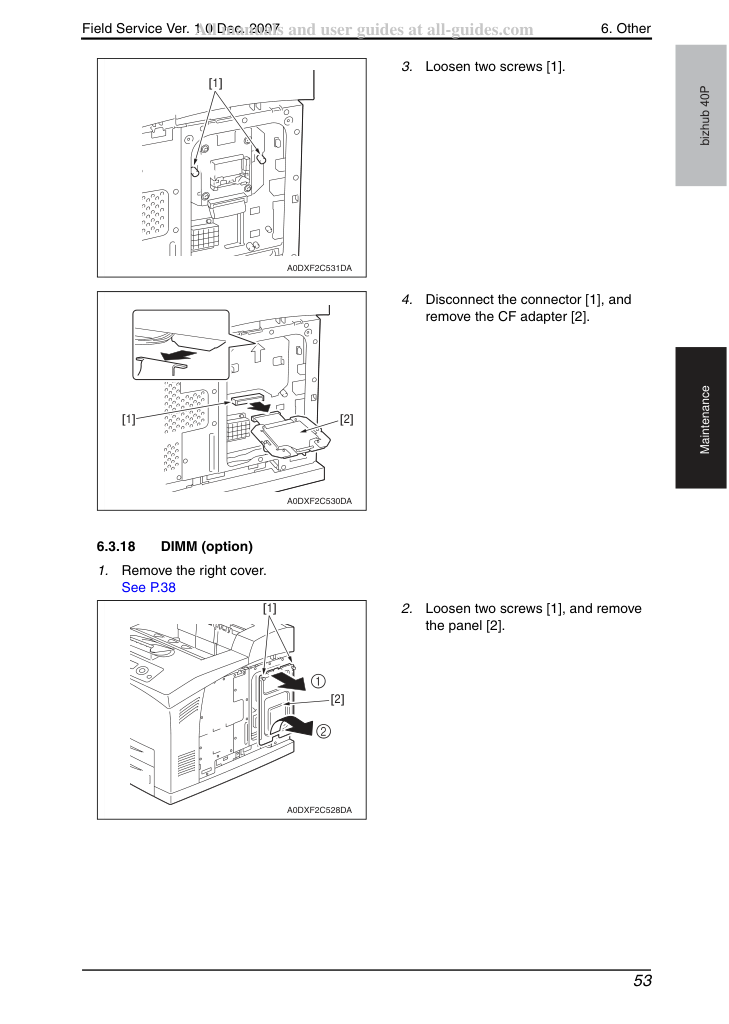

Отсоедини разъём [1] и сними адаптер CF [2].
Ослабь два винта [1] и сними панель [2].
6. Прочее
Ослабь два винта [1] и сними панель [2].

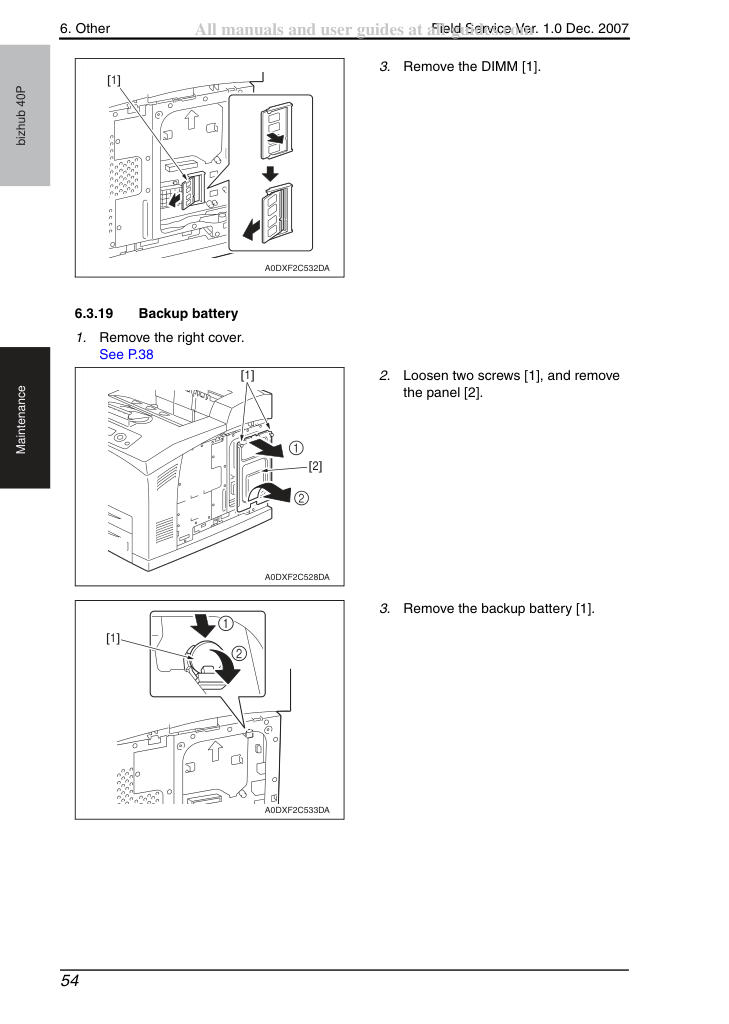

Удали резервную батарею [1].
6. Прочее

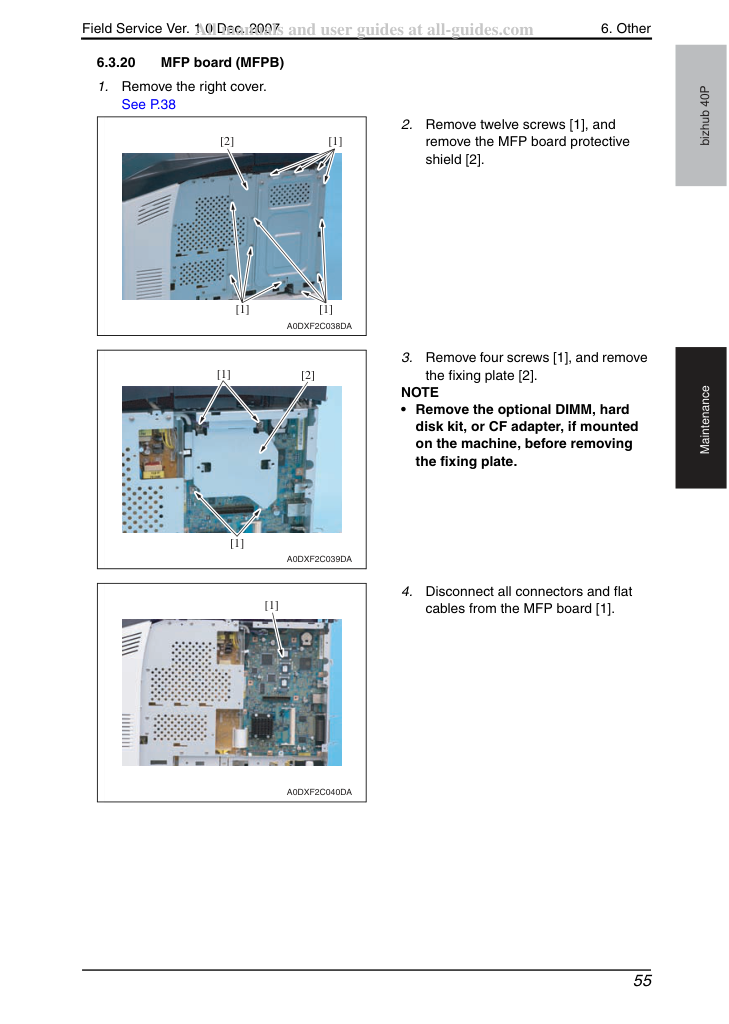

Удали двенадцать винтов [1] и сними защитный экран платы МФУ [2].
Удали четыре винта [1] и сними фиксирующую пластину [2].
• Удали дополнительный модуль DIMM, комплект жёсткого диска или адаптер CF, если они установлены в машине, перед снятием фиксирующей пластины.
Отсоедини все разъёмы и плоские кабели от платы МФУ [1].
6. Прочее

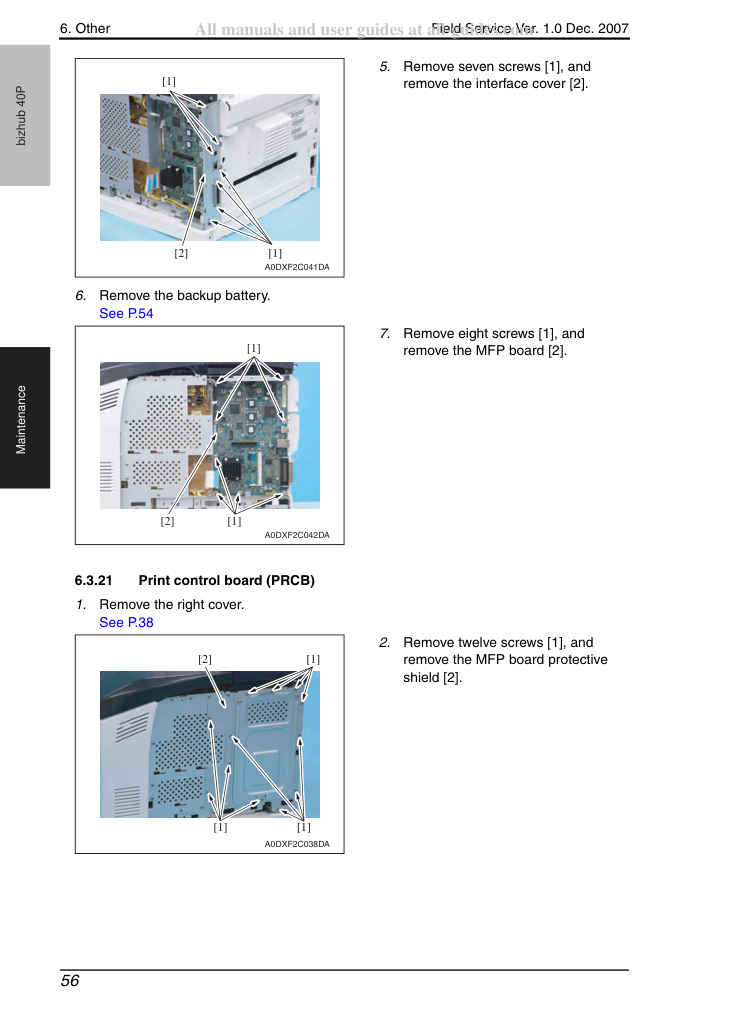

Удали семь винтов [1] и сними крышку интерфейса [2].
Удали восемь винтов [1] и сними плату МФУ [2].
Удали двенадцать винтов [1] и сними защитный экран платы МФУ [2].
6. Прочее

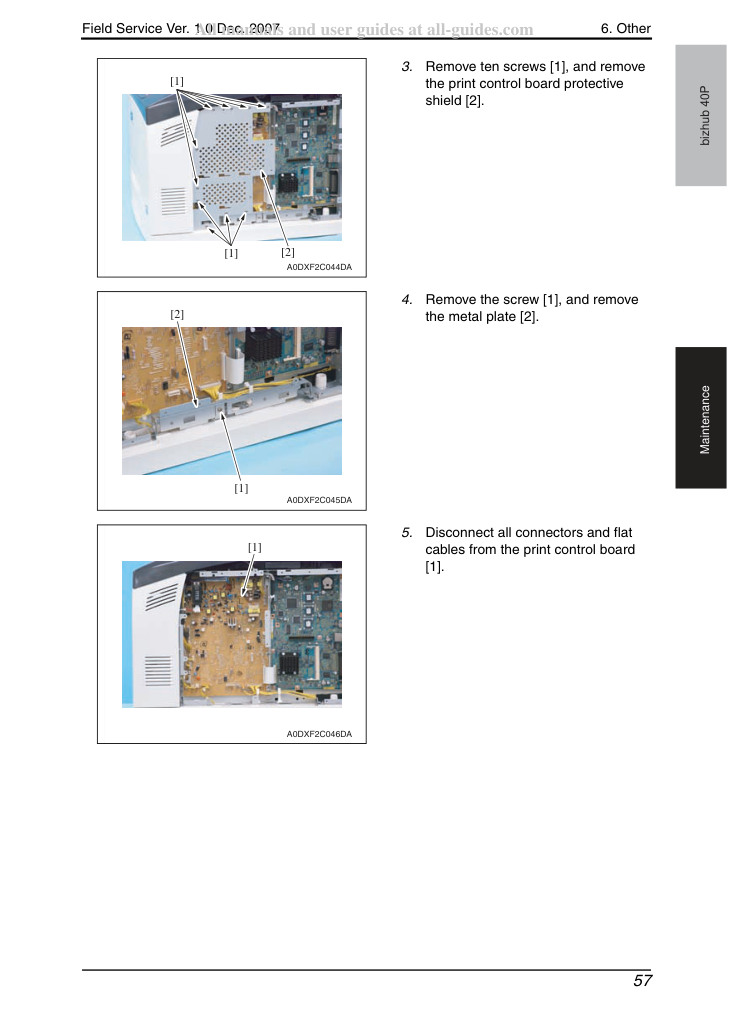

Удали десять винтов [1] и сними защитный экран платы управления печатью [2].
Удали винт [1] и сними металлическую пластину [2].
Отсоедини все разъёмы и плоские кабели от платы управления печатью [1].
6. Прочее
Выведи жгут из держателя провода [2] и удали металлическую пластину [3].
Удали четыре винта [1] и сними плату управления печатью [2].
Переустанови модуль DIMM со старой платы управления печатью.
10. Переустанови резервную батарею со старой платы управления печатью.
• При замене платы управления печатью обновите встроенное программное обеспечение до последней версии.
6. Прочее

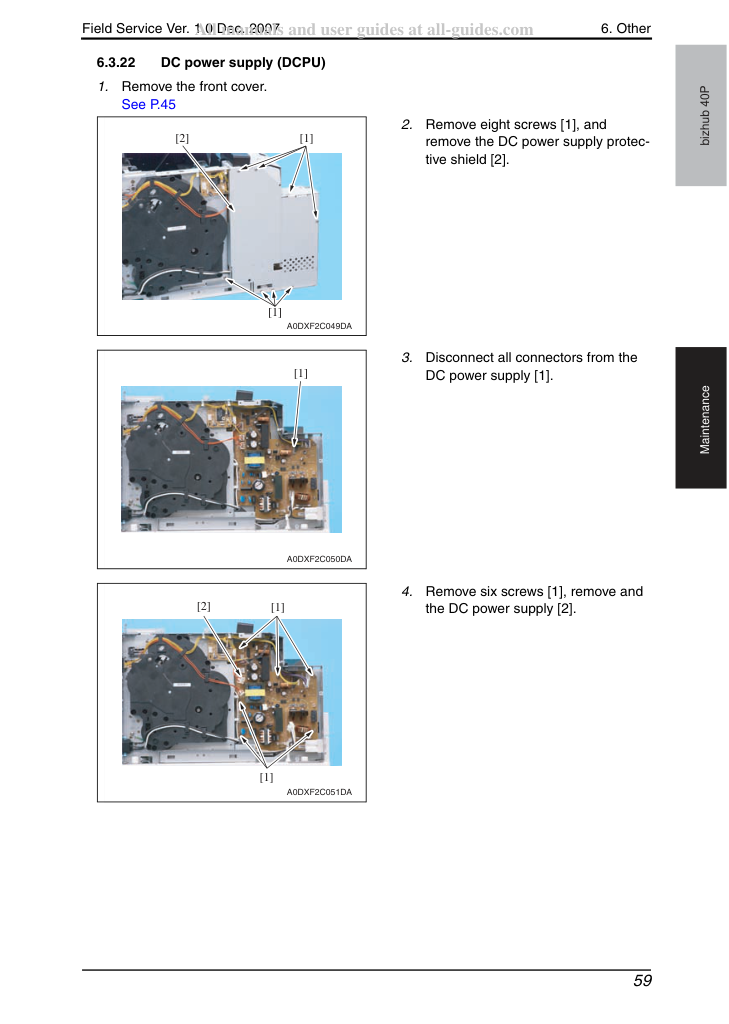

Удали восемь винтов [1] и сними защитный экран источника питания постоянного тока [2].
Отсоедини все разъёмы от источника питания постоянного тока [1].
Удали шесть винтов [1] и сними источник питания постоянного тока [2].
6. Прочее

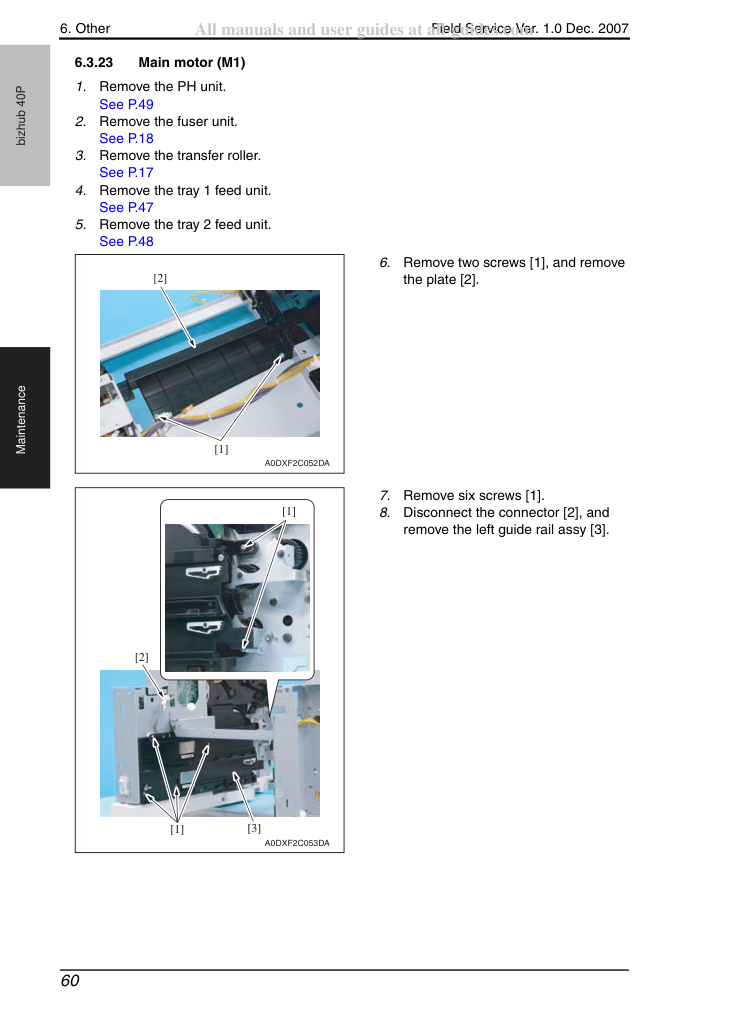

Удали два винта [1] и сними пластину [2].
Отсоедини разъём [2] и сними узел левого направляющего рельса [3].
6. Прочее

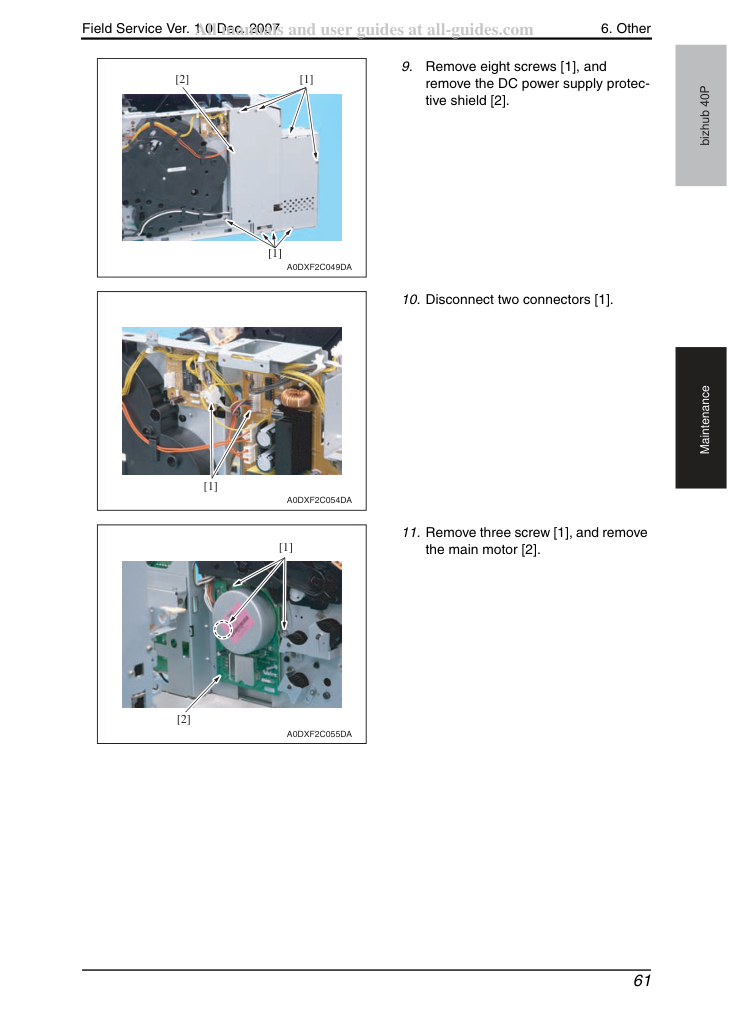

Удали восемь винтов [1] и сними защитный экран источника питания постоянного тока [2].
10. Отсоедини два разъема [1].
11. Удали три винта [1] и сними
6. Прочее
Выведи жгут из держателя провода [1] и удали двигатель вентилятора охлаждения термоузла [2].
Отожми стопорный язычок [2] и удали воздухозаборный канал [3].
6. Прочее
Удали три винта [1] узла двигателя вентилятора охлаждения [2].
Отсоедини разъём [1] и сними узел двигателя вентилятора охлаждения [2].
Удали винт [1] и сними двигатель вентилятора охлаждения [2].
6. Прочее
Удали стопорное кольцо [1] и сними муфту регистрационного ролика [2].
• При переустановке муфты убедись, что прорезь [3] на муфте находится в положении, показанном на левом рисунке.
Выведи жгут из направляющей жгута [1].
Удали стопорное кольцо [1] и сними муфту подачи бумаги лотка 1 [2].
• При переустановке муфты убедись, что прорезь [3] на муфте находится в положении, показанном на левом рисунке.
6. Прочее
Удали стопорное кольцо [1] и сними муфту подачи бумаги лотка 2 [2].
• При переустановке муфты убедись, что прорезь [3] на муфте находится в положении, показанном на левом рисунке.
6. Прочее
• Спирт, указанный в процедуре очистки, представляет собой изопропиловый спирт.

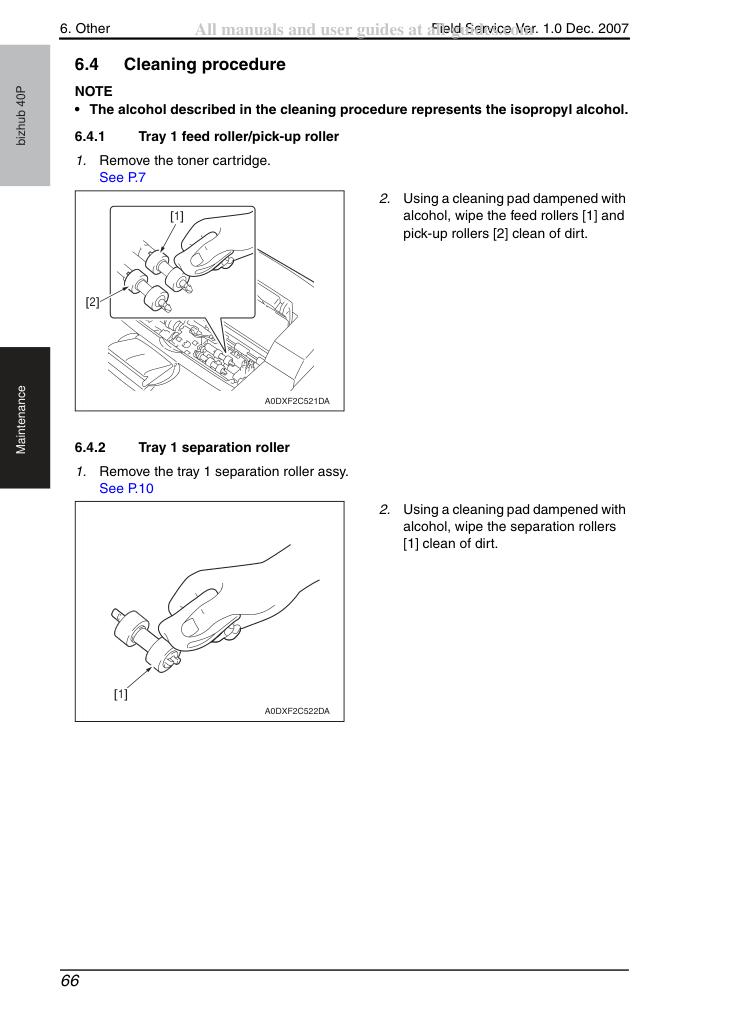

Используя очищающую салфетку, смоченную спиртом, протри валики подачи бумаги [1] и валики захвата [2], удаляя грязь.
Удали узел разделительного ролика лотка 1.
Использую очистительную салфетку, смоченную спиртом, протри сепарационные ролики [1] от грязи.
6. Прочее
Сними узел ролика подачи лотка 2.
Использую очистительную салфетку, смоченную спиртом, протри ролики подачи [1] от грязи.
Сними узел ролика захвата лотка 2.
Использую очистительную салфетку, смоченную спиртом, протри ролики захвата [1] от грязи.
Сними узел сепарационного ролика лотка 2.
Использую очистительную салфетку, смоченную спиртом, протри сепарационные ролики [1] от грязи.
6. Прочее
Использую очистительную салфетку, смоченную спиртом, протри линзу лазера [1] от грязи.
