15. Проблемы качества изображения
15. Проблемы качества изображения
Как определить проблемный узел • Выполни тестовую печать и определи, связана ли проблема изображения с механизмом или системой контроллера.
Проверь разъемы PH Unit на надлежащее соединение.
Правильно ли подключена муфта механизма привода картриджа тонера?
Проверь муфту механизма привода на соединение и исправь при необходимости или замени картридж тонера.
Правильно ли подключена контактная точка напряжения зарядки барабана или контактная точка заземления PC барабана картриджа тонера?
Проверь, очисти или исправь контактную точку.
Правильно ли подключен разъем печатной платы управления (PRCB)?
Была ли проблема устранена при проверке шага 4?
Замени печатную плату управления (PRCB).
15. Проблемы качества изображения
Замени носитель на только что развернутый носитель.
Есть ли инородные предметы в пути подачи бумаги?
Грязен или поцарапан ролик переноса?
Очисти или замени ролик переноса.
Была ли проблема устранена при проверке шага 4?
Замени печатную плату управления (PRCB).
15. Проблемы качества изображения
Есть ли инородные предметы в пути подачи бумаги?
Грязен или поцарапан ролик закрепления?
Очисти или замени термоузел.
Грязен или поцарапан ролик переноса?
Очисти или замени ролик переноса.
15. Проблемы качества изображения
Замени носитель на только что развернутый носитель.
Остался ли тонер в картридже тонера?
Неисправна ли смещение разработки?
Замени печатную плату управления (PRCB).
Неисправен ли ролик переноса?
Была ли проблема устранена при проверке шага 6?
Замени печатную плату управления (PRCB).
15. Проблемы качества изображения
Находится ли контактный вывод смещения разработки в хорошем контакте с его сопрягаемой частью?
Очисти контактный вывод или проверь положение вывода.
Была ли проблема устранена после проверок до шага 3?
Замени печатную плату управления (PRCB).
15. Проблемы качества изображения
Загрязнен ли путь подачи бумаги тонером?
Имеет ли ролик переноса вмятины, царапины или грязь?
Печатный барабан (PC) поцарапан или загрязнен?
Ролик термоузла поцарапан или загрязнен?
Проблема устранена после проверок через шаг 5?
Замени печатную плату управления (PRCB).
15. Проблемы качества изображения
Загрязнен ли путь подачи бумаги тонером?
Есть ли инородные предметы в пути подачи бумаги?
Имеет ли ролик переноса вмятины, царапины или грязь?
Печатный барабан (PC) поцарапан или загрязнен?
Ролик термоузла поцарапан или загрязнен?
Проблема устранена после проверок через шаг 6?
Замени печатную плату управления (PRCB).
15. Проблемы качества изображения
Неисправен ли ролик переноса?
Проблема устранена после проверок через шаг 2?
Замени печатную плату управления (PRCB).

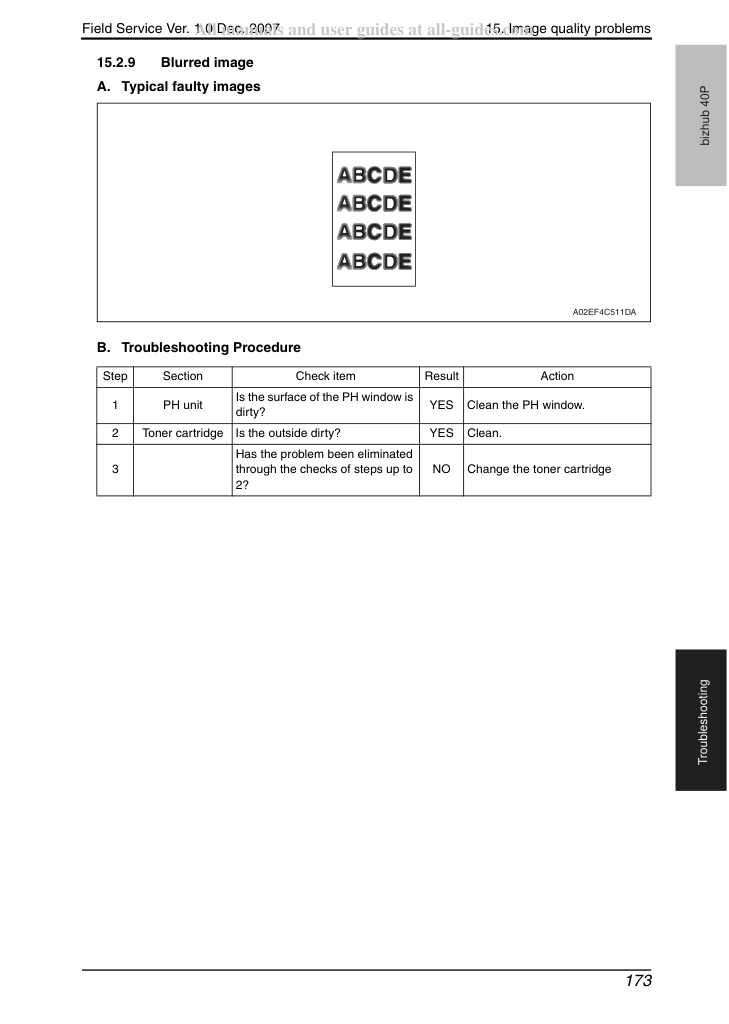

15. Проблемы качества изображения
Поверхность окна ФГ (PH) загрязнена?
15. Проблемы качества изображения
Картридж тонера установлен в положение?
Узел ФГ (PH) закреплен в положение винтом крепления?
Механизм привода печатного узла загрязнен или поврежден?
Фотопроводник загрязнен, поцарапан или изношен?
Ролик переноса и механизм привода загрязнены, поцарапаны, деформированы или изношены?
Валики и механизм привода термоузла загрязнены, поцарапаны, деформированы или изношены?
