4. Операции

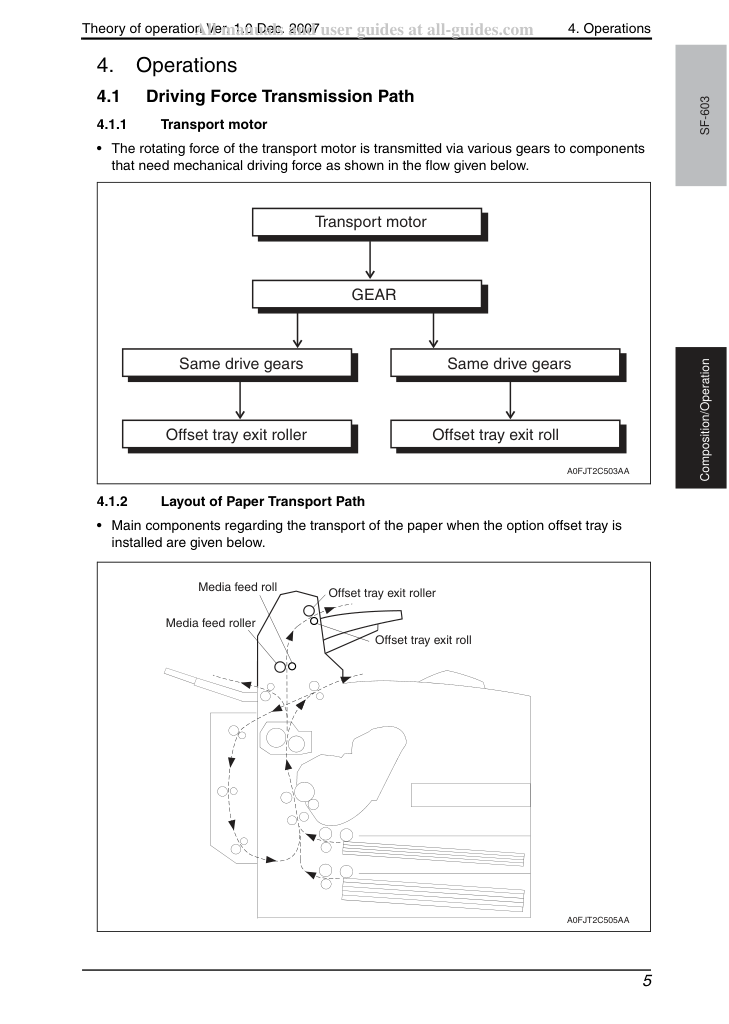

• Вращающая сила двигателя транспорта передается через различные шестерни (gears) к компонентам, которым требуется механическая движущая сила, как показано в приведенной ниже схеме.
Расположение пути транспорта бумаги • Основные компоненты, касающиеся транспорта бумаги при установленном опциональном лотке смещения (option offset tray), приведены ниже.
4. Операции
• Опциональный лоток смещения (Option offset tray) доступен как дополнительный блок для лазерного принтера bizhub 40P. Смещенный выход активируется путем монтажа этого опционального блока на верх 500 выхода бумаги (500 Paper Exit).
• Этот двигатель обеспечивает движущую силу для ролика выхода лотка смещения (offset tray exit roller) и ролика выхода лотка смещения ведомого (offset tray exit roller (driven)), которые транспортируют напечатанную бумагу в лоток лотка смещения.
• Этот двигатель обеспечивает движущую силу узлу смещения (offset assy) через кулачок (cam).
• Этот соленоид переключает пути бумаги к стандартному и смещенному лоткам для выхода бумаги. Когда соленоид изменения маршрута выходного лотка работает, затвор приводится в действие ссылкой-затвором, прижатой вниз к шпинделю соленоида изменения маршрута выходного лотка.
Таким образом, направление выхода бумаги переключается на выходной лоток OCT (OCT paper output tray).
• В плату управления лотком смещения (offset tray control board) установлен процессор (CPU). Этот процессор получает инструкции от PRCB и информацию от датчиков и переключателей и управляет операцией транспорта бумаги через лоток смещения.
• Этот переключатель определяет, что задняя крышка (rear cover) закрыта.
• Этот датчик определяет наличие или отсутствие бумаги в лотке смещения (offset tray).
• Этот датчик находится на плате управления лотком смещения (offset tray control board) и определяет, что лоток выхода бумаги полон, используя актуатор датчика полноты (actuator for media full sensor).
• Этот датчик находится на плате управления лотком смещения (offset tray control board) и определяет операцию смещения, используя актуатор в узле смещения (actuator in the offset assy).
• Этот ролик транспортирует напечатанную бумагу, отправленную из термоузла (Fuser), на ролик выхода лотка смещения (offset tray exit roller).
• Этот ролик выталкивает напечатанную бумагу, отправленную из ролика выхода лотка смещения ведомого (offset tray exit roller (driven)), в лоток лотка смещения.
4. Операции
• Это приводится в движение двигателем смещения (Offset motor) и кулачком (cam). Во время выхода бумаги перемещается влево и вправо для выполнения операции смещения. Стандартное расстояние между смещенной бумагой и несмещенной бумагой составляет 25 мм. Зазор смещения (Offset Deal) (наименьшее расстояние между партией смещенных листов и партией несмещенных листов) должен быть не менее 10 мм.
4. Операции
