1. Технические характеристики продукта
• Эти характеристики могут изменяться без уведомления.
1. Технические характеристики продукта
2. Периодическая проверка
• Регулярно заменяемые детали не используются.
3. Прочее
• Для предотвращения ослабления винтов на винты нанесен фиксатор винтов синего или зеленого цвета.
• Фиксатор винтов нанесен на винты, которые могут ослабиться из-за вибраций и нагрузок, создаваемых при использовании машины, или вибраций при транспортировке.
• Если винты с покрытием фиксатором ослабнут или будут удалены, обязательно нанесите фиксатор винтов после затягивания винтов.
• Винты, которые сложно регулировать на месте, окрашены в красный цвет, чтобы предотвратить их случайное удаление.
• Не удаляйте и не ослабляйте красные винты на месте. Также следует отметить, что если для одной детали используется два или более винтов, только один винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не регулируйте переменные резисторы на платах, для которых не предусмотрены инструкции регулировки в разделе Регулировка/Настройка.
Снятие печатных плат ВНИМАНИЕ • При снятии печатной платы или другого электрического компонента обратитесь к разделу "Обращение с печатными платами" и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.
3. Прочее
3. Прочее

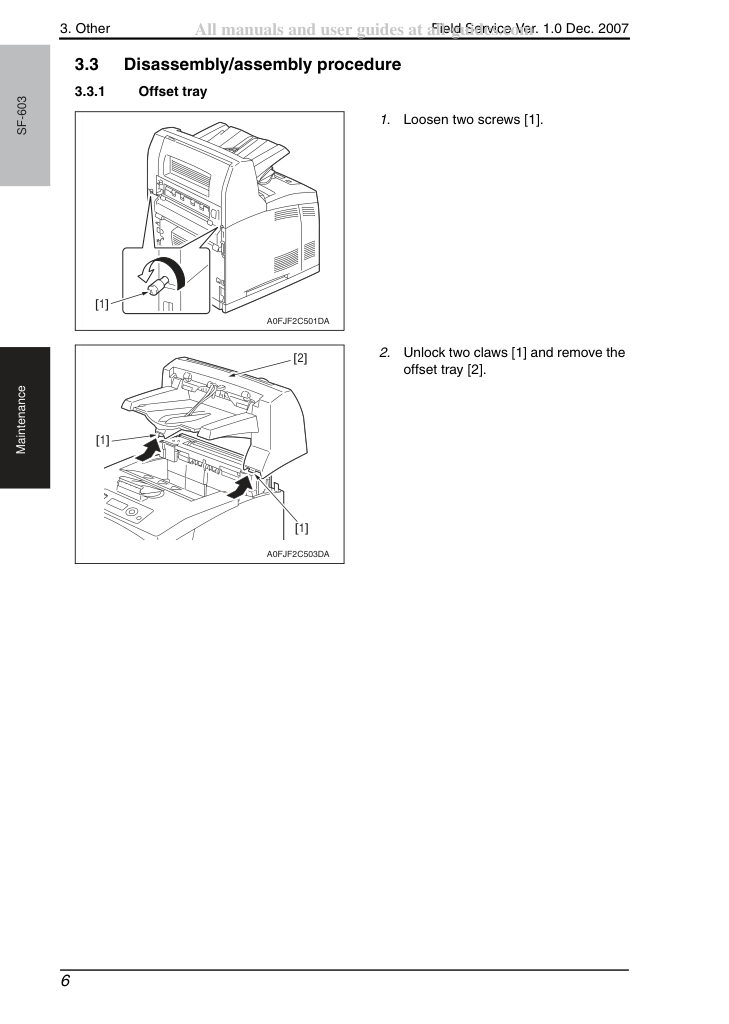

Разблокируйте два фиксатора [1] и снимите смещенный лоток [2].
3. Прочее

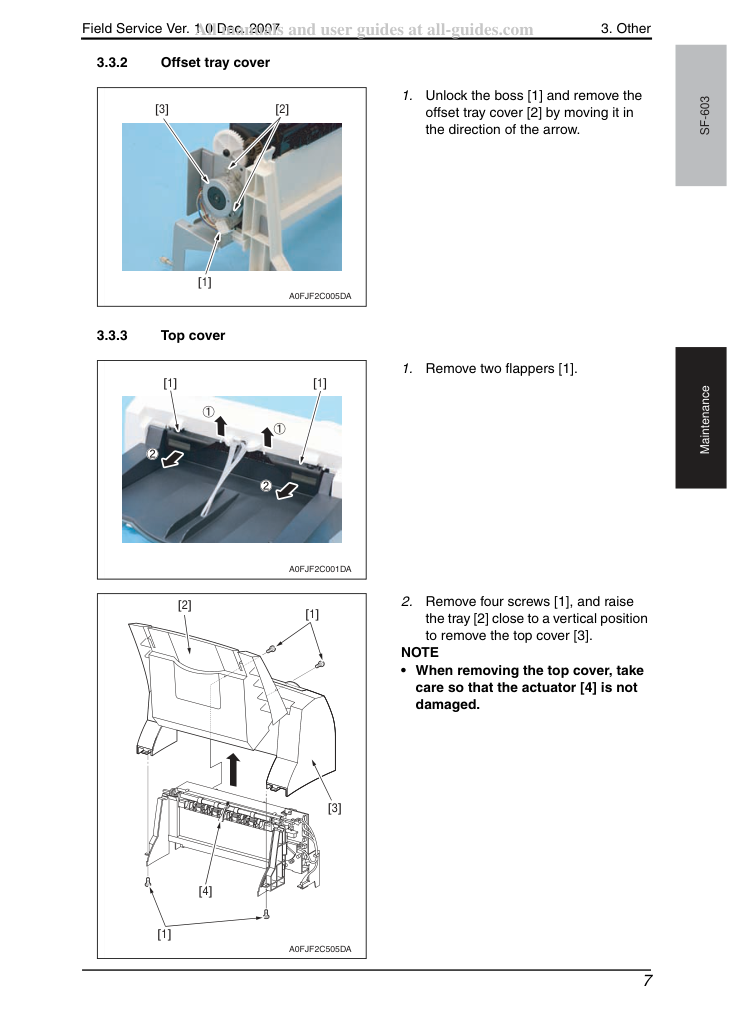

Разблокируйте штырь [1] и снимите крышку смещенного лотка [2], перемещая ее в направлении стрелки.
Снимите четыре винта [1] и поднимите лоток [2] близко к вертикальному положению, чтобы снять верхнюю крышку [3].
• При снятии верхней крышки соблюдайте осторожность, чтобы не повредить актуатор [4].
3. Прочее

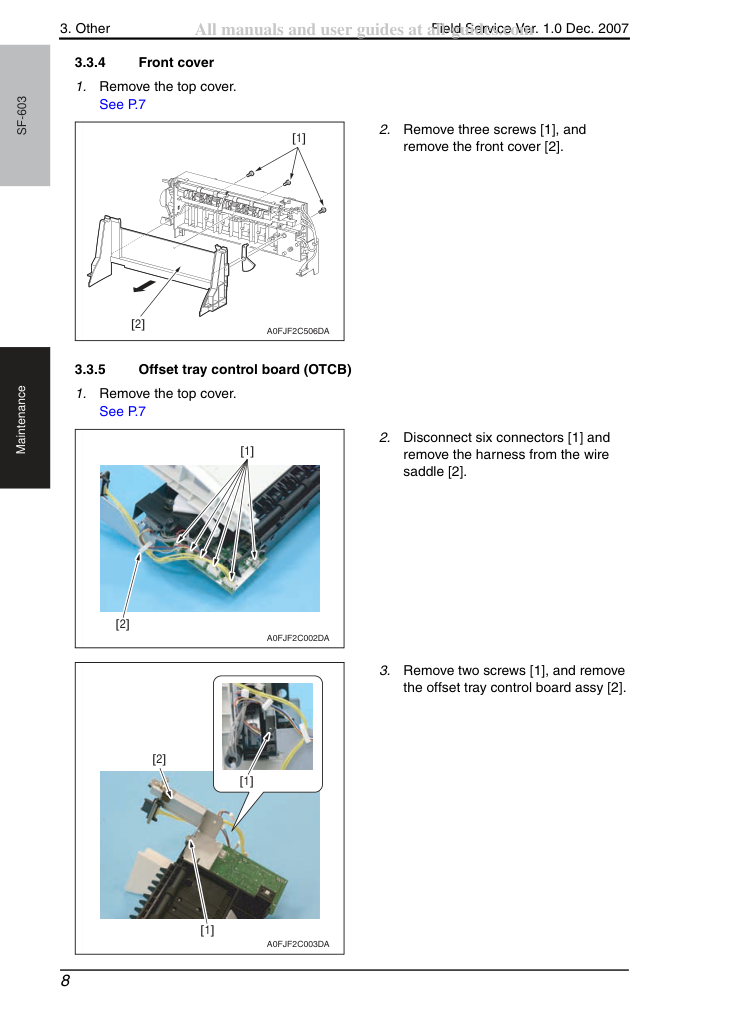

Снимите три винта [1] и снимите переднюю крышку [2].
Отсоедините шесть разъемов [1] и снимите жгут из скобы жгута [2].
Снимите два винта [1] и снимите узел платы управления смещенным лотком [2].
3. Прочее

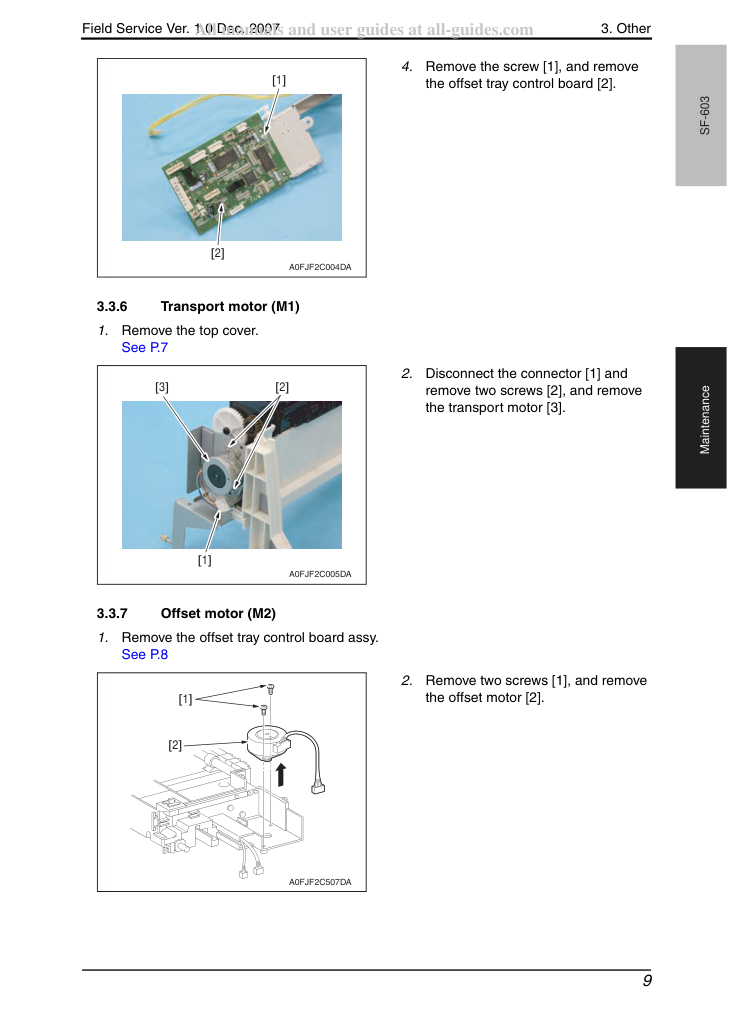

Снимите винт [1] и снимите плату управления смещенным лотком [2].
Отсоедините разъем [1] и снимите два винта [2], затем снимите двигатель транспортировки [3].
Снимите узел платы управления смещенным лотком.
Снимите два винта [1] и снимите двигатель смещения [2].
3. Прочее
Снимите плату управления смещенным лотком.
Снимите два винта [1] и снимите соленоид переключения маршрута выходного лотка [2].
3. Прочее
• Спирт, используемый в этой процедуре очистки — изопропиловый спирт.

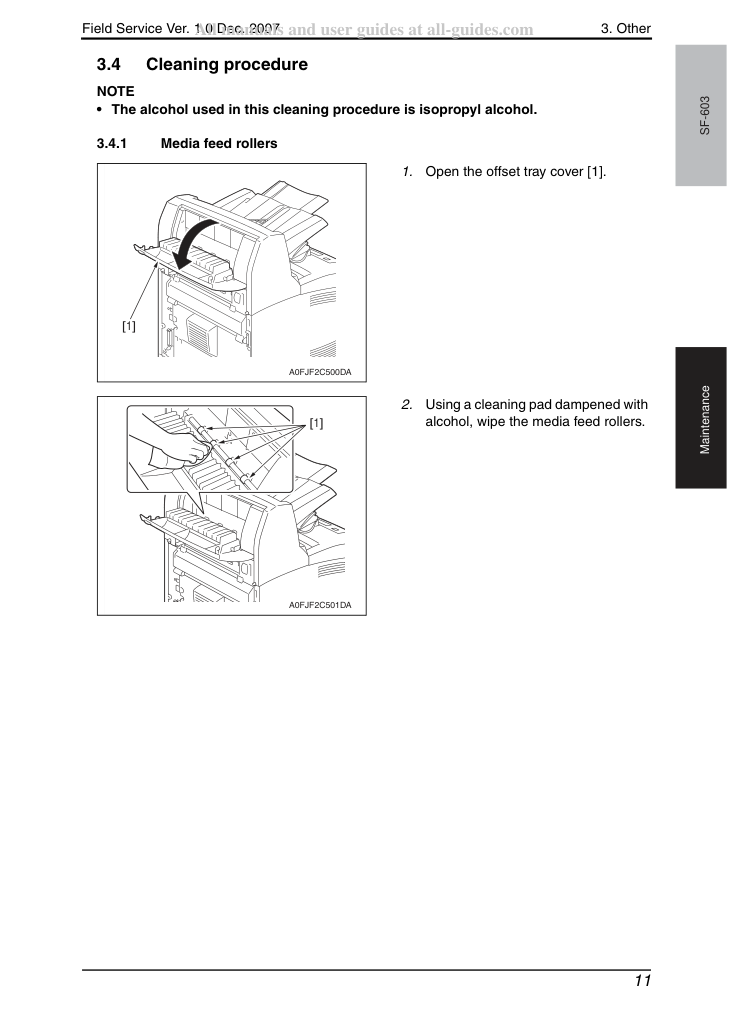

Откройте крышку смещенного лотка [1].
Протрите ролики подачи бумаги салфеткой, смоченной спиртом.
