1. Технические характеристики продукта
• Эти характеристики могут изменяться без уведомления.
1. Технические характеристики продукта
2. Периодическая проверка
• Регулярно заменяемые детали не используются.
3. Прочее
• Для предотвращения ослабления винтов на винты нанесен фиксатор винтов синего или зеленого цвета.
• Фиксатор винтов нанесен на винты, которые могут ослабиться из-за вибраций и нагрузок, создаваемых при использовании машины, или вибраций при транспортировке.
• Если винты с покрытием фиксатором ослабнут или будут удалены, обязательно нанесите фиксатор винтов после затягивания винтов.
• Винты, которые сложно регулировать на месте, окрашены в красный цвет, чтобы предотвратить их случайное удаление.
• Не удаляйте и не ослабляйте красные винты на месте. Также следует отметить, что если для одной детали используется два или более винтов, только один винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не регулируйте переменные резисторы на платах, для которых не предусмотрены инструкции регулировки в разделе Регулировка/Настройка.
Снятие печатных плат ВНИМАНИЕ • При снятии печатной платы или другого электрического компонента обратитесь к разделу "Обращение с печатными платами" и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.
3. Прочее
3. Прочее

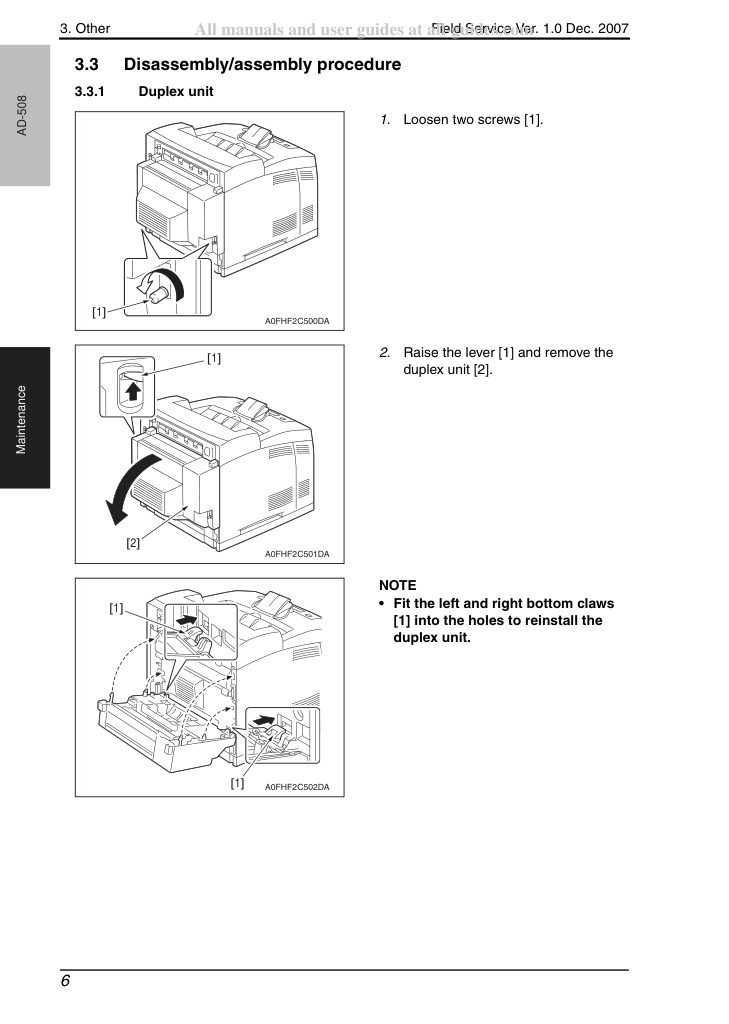

Поднимите рычаг [1] и снимите узел двусторонней печати [2].
• Установите левый и правый нижние фиксаторы [1] в отверстия для переустановки узла двусторонней печати.
3. Прочее

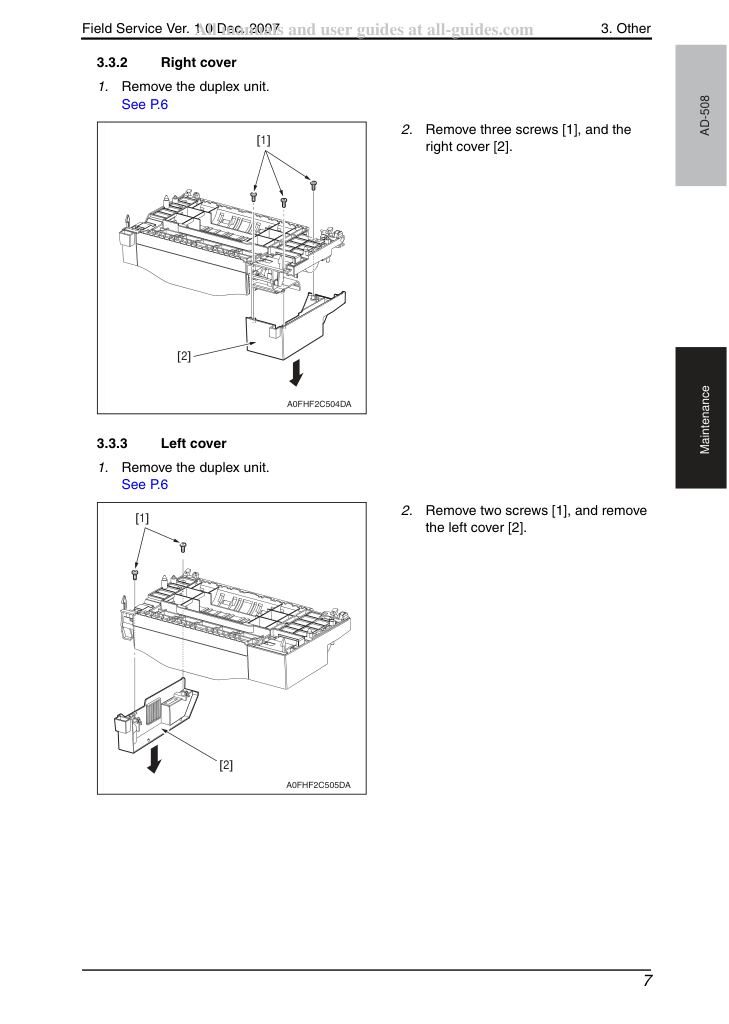

Снимите три винта [1] и правую крышку [2].
Снимите два винта [1] и снимите левую крышку [2].
3. Прочее

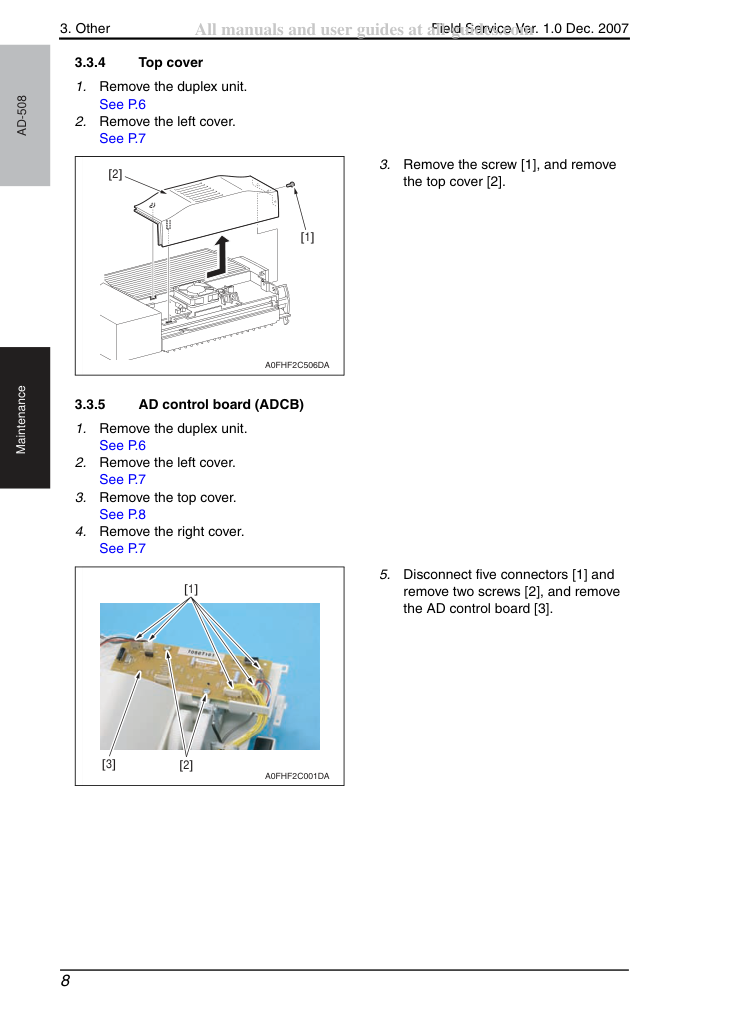

Снимите винт [1] и снимите верхнюю крышку [2].
Отсоедините пять разъемов [1] и снимите два винта [2], затем снимите плату управления AD [3].
3. Прочее

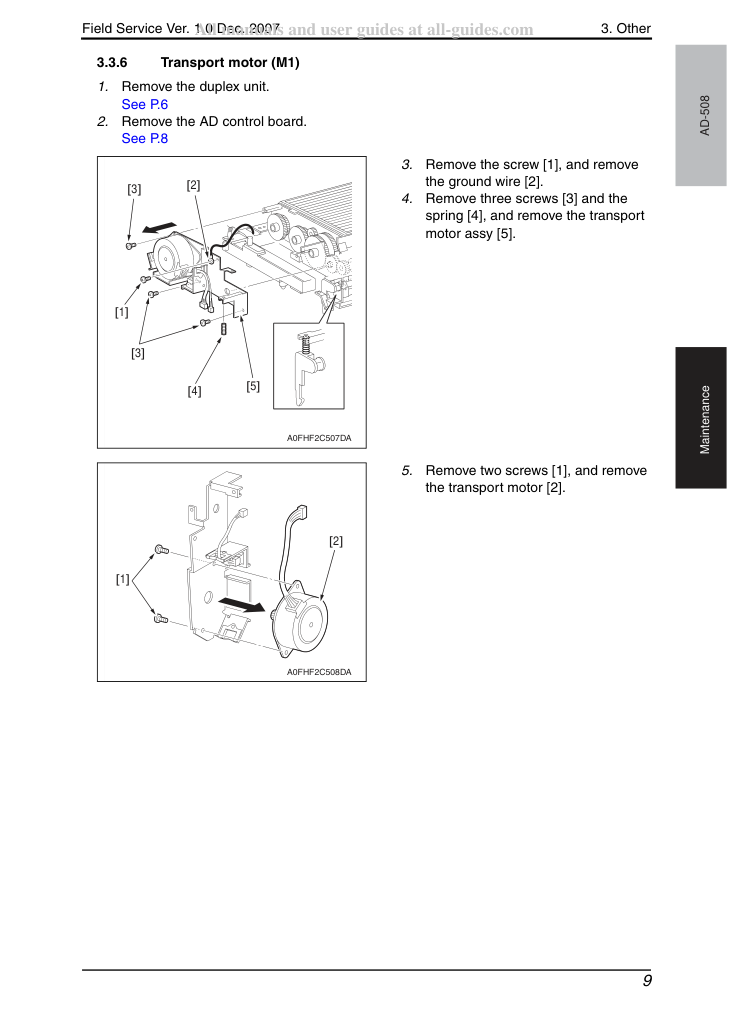

Извлеки винт [1] и снеми провод заземления [2].
Снимите три винта [3] и пружину [4], затем снимите узел двигателя транспортировки [5].
Снимите два винта [1] и снимите двигатель транспортировки [2].
3. Прочее
Снимите четыре винта [1] и снимите узел транспортировочного ролика [2].
Снимите четыре винта [1] и снимите крышку двигателя охлаждающего вентилятора [2].
3. Прочее
Снимите два винта [1] и отсоедините разъем [2], затем снимите двигатель охлаждающего вентилятора [3].
3. Прочее

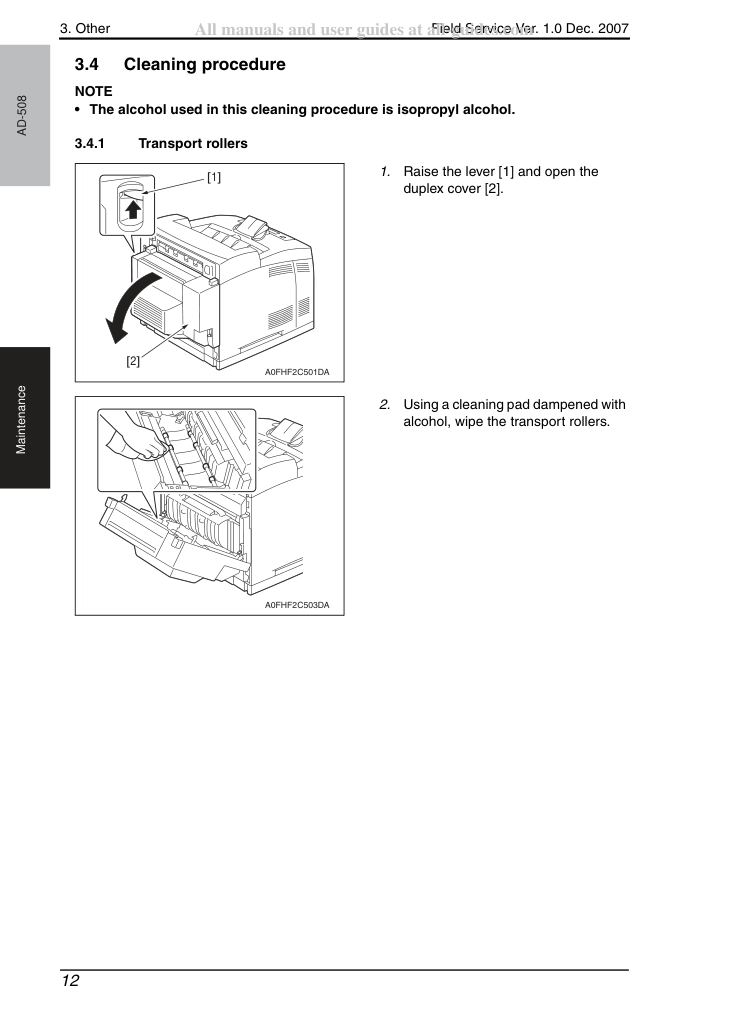

• Спирт, используемый в этой процедуре очистки — изопропиловый спирт.
Поднимите рычаг [1] и откройте крышку двусторонней печати [2].
Протрите транспортировочные ролики салфеткой, смоченной спиртом.
