4. Операция

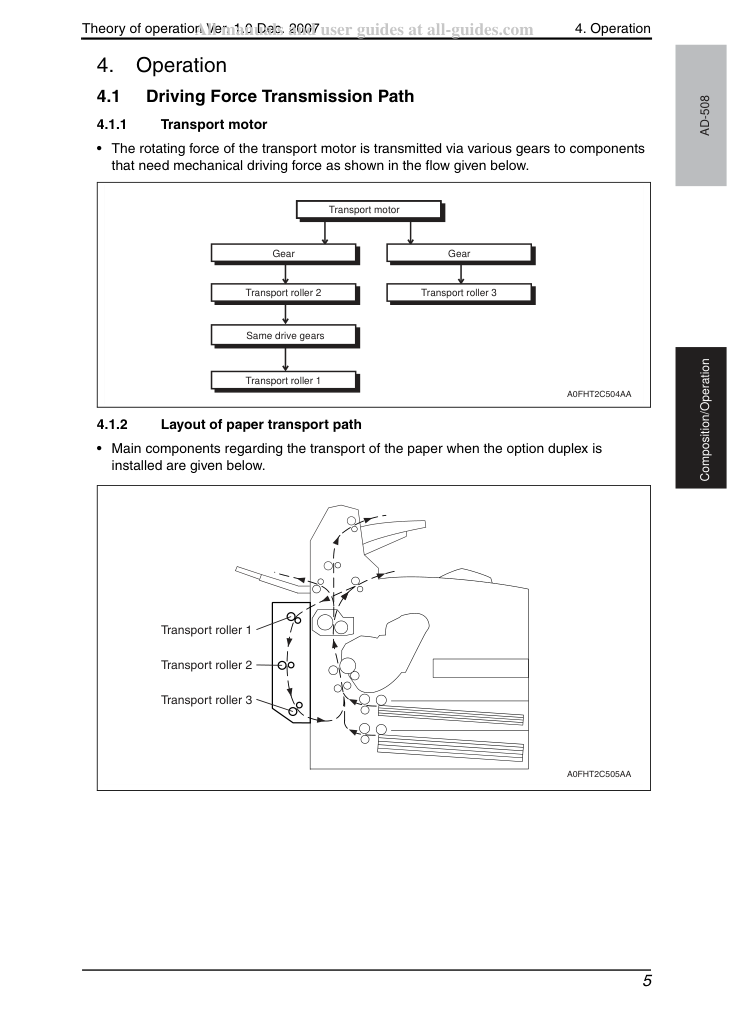

• Вращающая сила двигателя транспорта передается через различные шестерни (gears) к компонентам, которым требуется механическая движущая сила, как показано в приведенной ниже схеме.
Расположение пути транспорта бумаги • Основные компоненты, относящиеся к транспорту бумаги при установленном дополнительном двустороннем печатном модуле (option duplex), приведены ниже.
4. Операция
• Дополнительный двусторонний печатный модуль (Option Duplex) доступен как дополнительный модуль для лазерного принтера bizhub 40P. Двусторонняя печать включается путем установки этого дополнительного модуля на заднюю сторону базового блока (base engine).
• Этот переключатель (switch) обнаруживает, что крышка двустороннего печатного модуля (duplex cover) и задняя крышка (rear cover) закрыты.
• Этот датчик (sensor) обнаруживает наличие или отсутствие бумаги в двустороннем печатном модуле (duplex).
• Этот вентилятор (fan) вентилирует воздух внутри двустороннего печатного модуля (duplex) и втягивает наружный воздух, чтобы предотвратить аномальное повышение температуры в двустороннем печатном модуле (duplex).
• Этот рулон (roll) подает бумагу с напечатанной первой поверхностью обратно в принтер через двусторонний печатный модуль (duplex) для печати на второй поверхности.
• Микропроцессор установлен на плате управления подачей (AD control board). Этот микропроцессор (CPU) получает инструкции от PRCB и от датчиков (sensors) и переключателей (switches), и управляет операцией подачи на плате управления подачей (AD control board).
• Флэш-память (flash ROM) используется с микропроцессором (CPU), установленным на плате управления подачей (AD control board), так что прошивка может быть переписана через коммуникации.
• Этот двигатель обеспечивает движущую силу трем транспортным роликам (Transport rollers), которые транспортируют бумагу в принтер.
