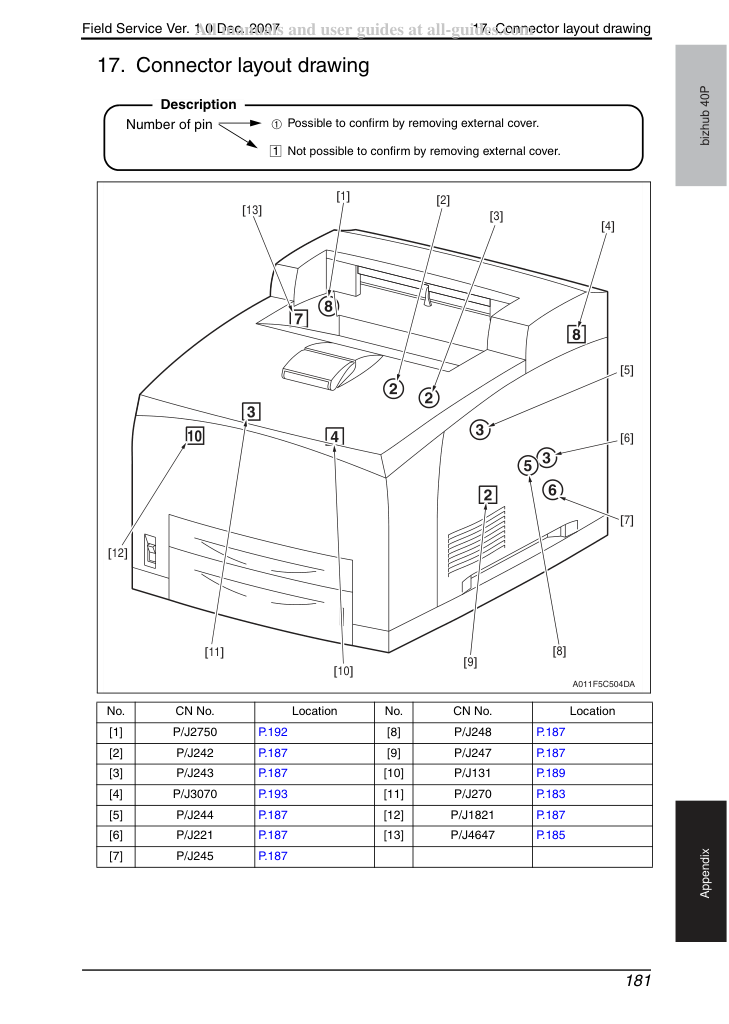

17. Чертеж расположения разъемов
17. Чертеж расположения разъемов
Номер контакта Возможно подтвердить удалением внешней крышки.
Невозможно проверить снятием внешней крышки.

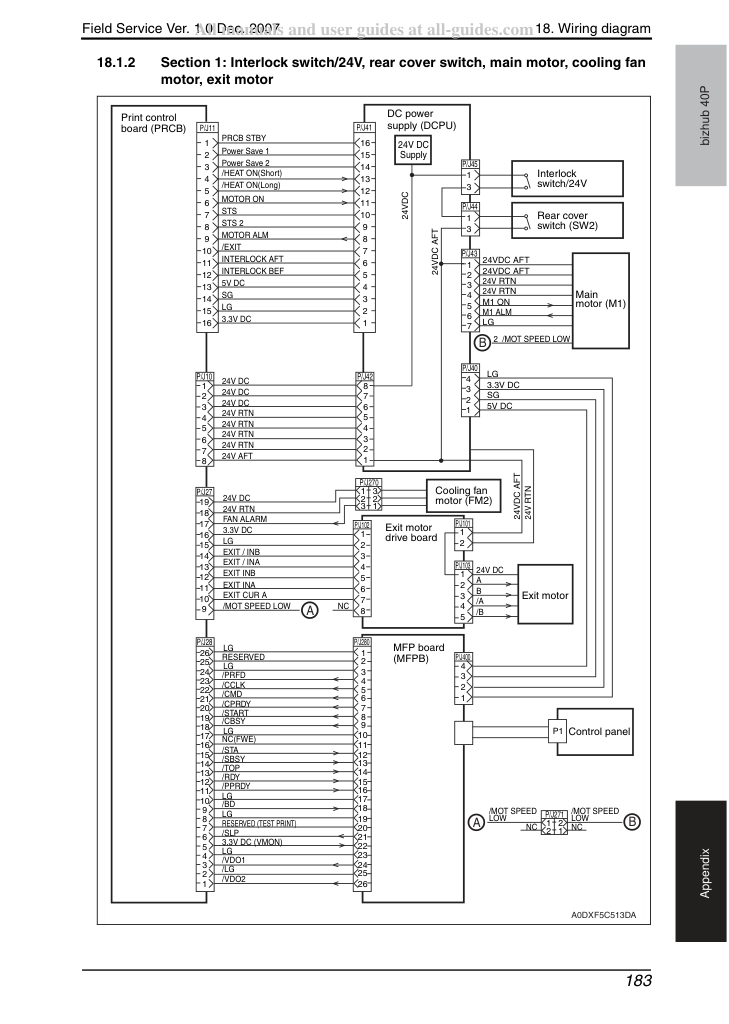

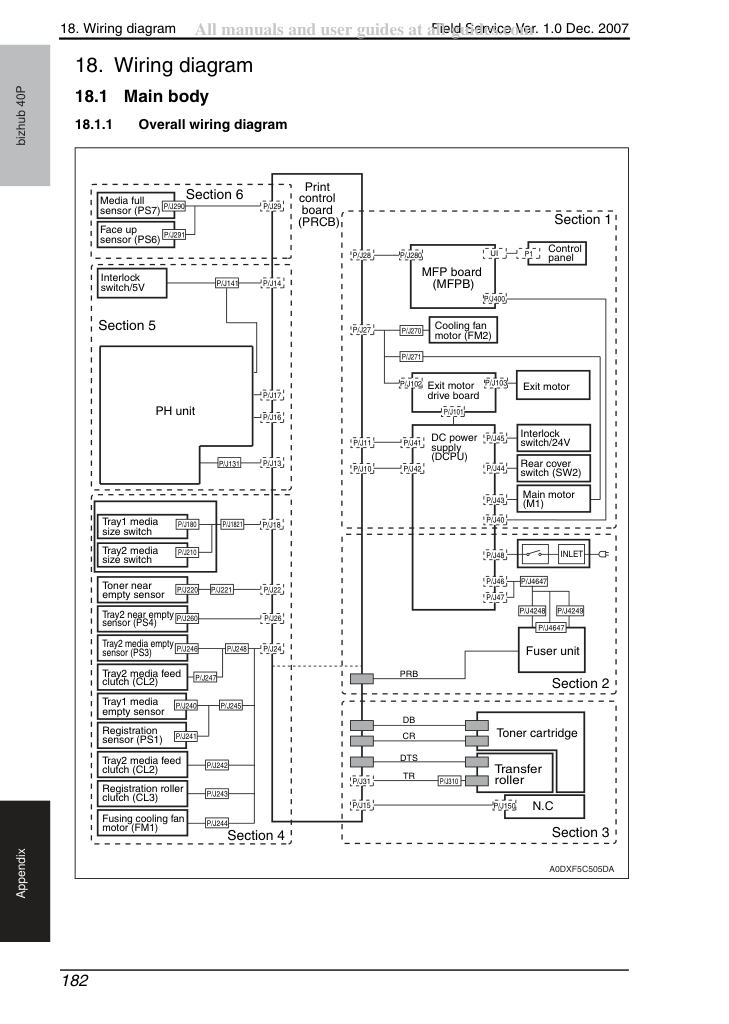

18. Электрическая схема
18. Электрическая схема
18. Электрическая схема
18. Электрическая схема
bizhub 40P Приложение Название линии сигнала Описание /HEAT ON Сигнал управления питанием переменного тока нагревательного элемента. Low: ВКЛ/High: ВЫКЛ M1 ON Сигнал управления главным двигателем (M1).
Сигнал мониторинга главного двигателя (M1).
Сигнал, указывающий на открытие задней крышки. Сигнал переходит в High при открытии передней или задней крышки.
Сигнал, указывающий на открытие передней крышки. Сигнал переходит в High при открытии передней крышки.
Сигнал мониторинга вентилятора охлаждения (FM2). При возникновении неисправности сигнал переходит в High.
Сигнал возбуждения выходного двигателя. Фаза /B.
Сигнал возбуждения выходного двигателя. Фаза /A.
Сигнал возбуждения выходного двигателя. Фаза B.
Сигнал возбуждения выходного двигателя. Фаза A.
Сигнал переключения тока для выходного двигателя.
Сигнал переключения тока для выходного двигателя.
Выход тока на каждую обмотку выходного двигателя. Фазы A и B.
Выход тока на каждую обмотку выходного двигателя. Фазы /A и /B.
Сигнал предварительной подачи. Действителен только при Low /RDY.
Сигнал синхронизации. Отправляется одновременно с /STA или /CMD.
Сигнал команды. Отправляется из контроллера синхронно с /CCLK при Low /CBSY.
Сигнал готовности питания контроллера. Переходит в Low при включении питания контроллера и одновременном завершении инициализации ЦПУ. При неисправности ЦПУ сигнал переходит в High.
Сигнал начала печати. Действителен только при Low /RDY.
Сигнал занятости команды. Переходит в Low при отправке /CMD (кроме случаев при Low /SBSY или High /PPRDY).
Сигнал состояния. Состояние отправляется синхронно с /CCLK при Low /SBSY.
Сигнал занятости состояния. Сигнал находится в Low при отправке принтером /STA (кроме случаев при Low /CBSY или High /CPRDY).
Сигнал вертикальной синхронизации для данных изображения. Периодически отправляется при работе полигонального двигателя.
Сигнал готовности. Сигнал находится в Low в режиме ожидания приема /START.
Сигнал готовности питания принтера. Переходит в Low при включении питания принтера и завершении инициализации ЦПУ. Переходит в High при обнаружении ошибки MCP.
Сигнал горизонтальной синхронизации для данных изображения. Периодически отправляется при работе полигонального двигателя.
Управляющий сигнал LVPS. Переходит в Low в режиме энергосбережения.
Сигнал данных изображения. Передаётся синхронно с /TOP и /BD.
Этот сигнал переходит в High (белый) для данных, отличных от полезных.
18. Электрическая схема

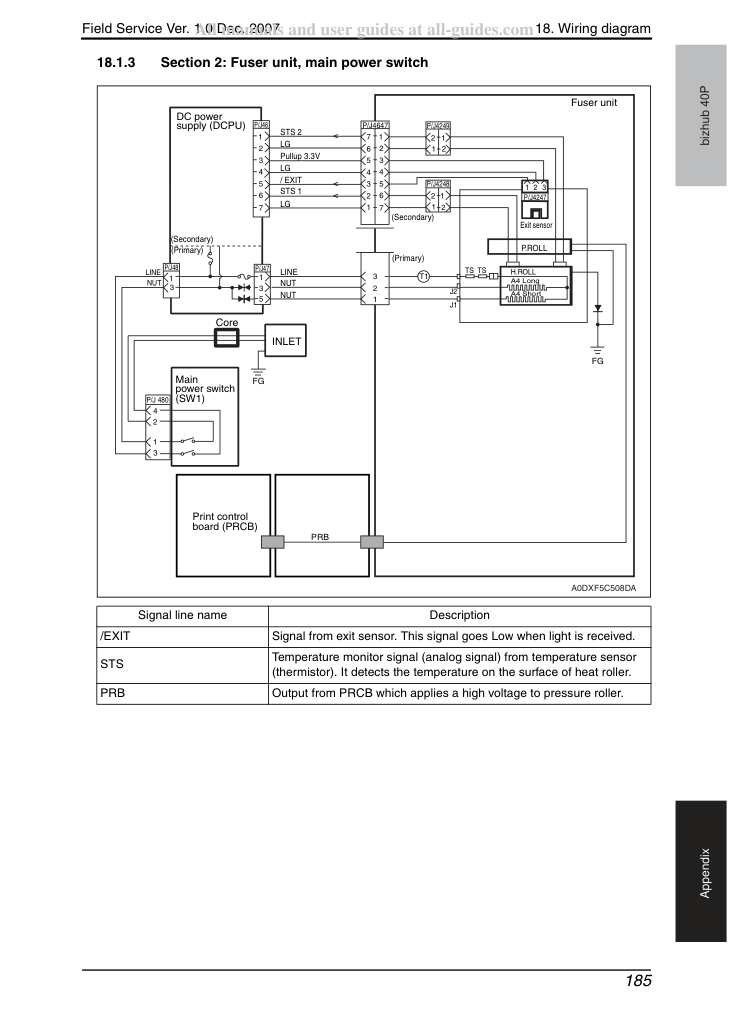

Сигнал от датчика выхода. Переходит в Low при получении света.
Сигнал контроля температуры (аналоговый) от датчика температуры (термистор). Определяет температуру на поверхности печного валика (heat roller).
Выход из PRCB, подающий высокое напряжение на прижимной ролик (pressure roller).
18. Электрическая схема

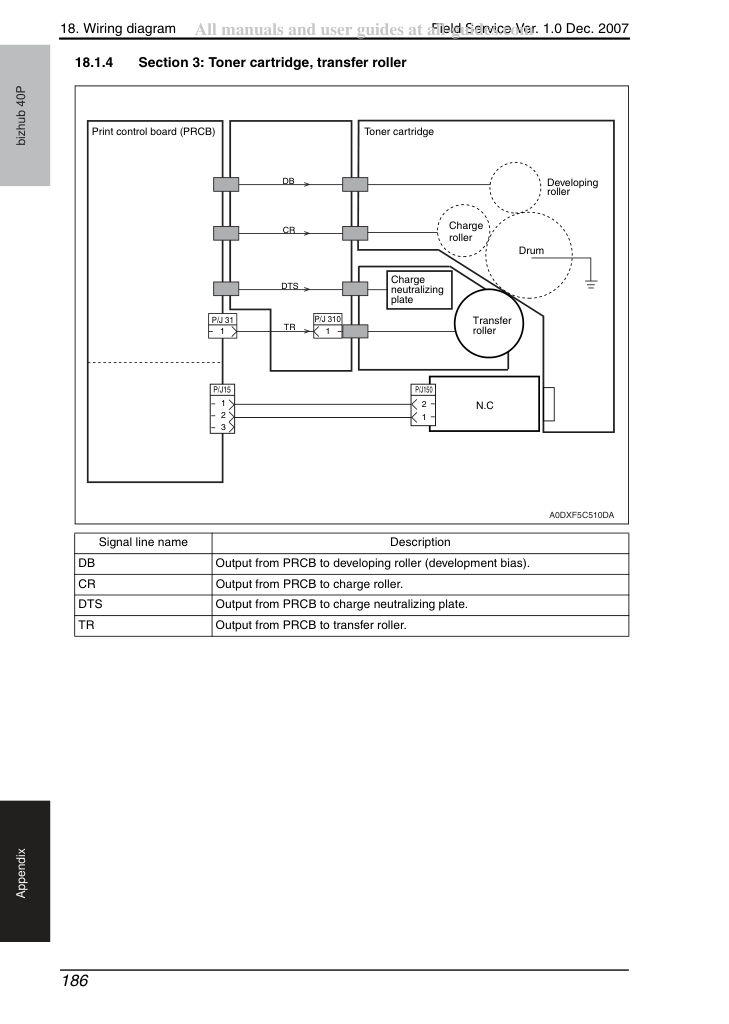

Выход из PRCB на валик проявки (development bias).
Выход из PRCB на зарядный ролик (charge roller).
Выход из PRCB на нейтрализующую пластину заряда.
Выход из PRCB на передающий ролик (transfer roller).
18. Электрическая схема
18. Электрическая схема

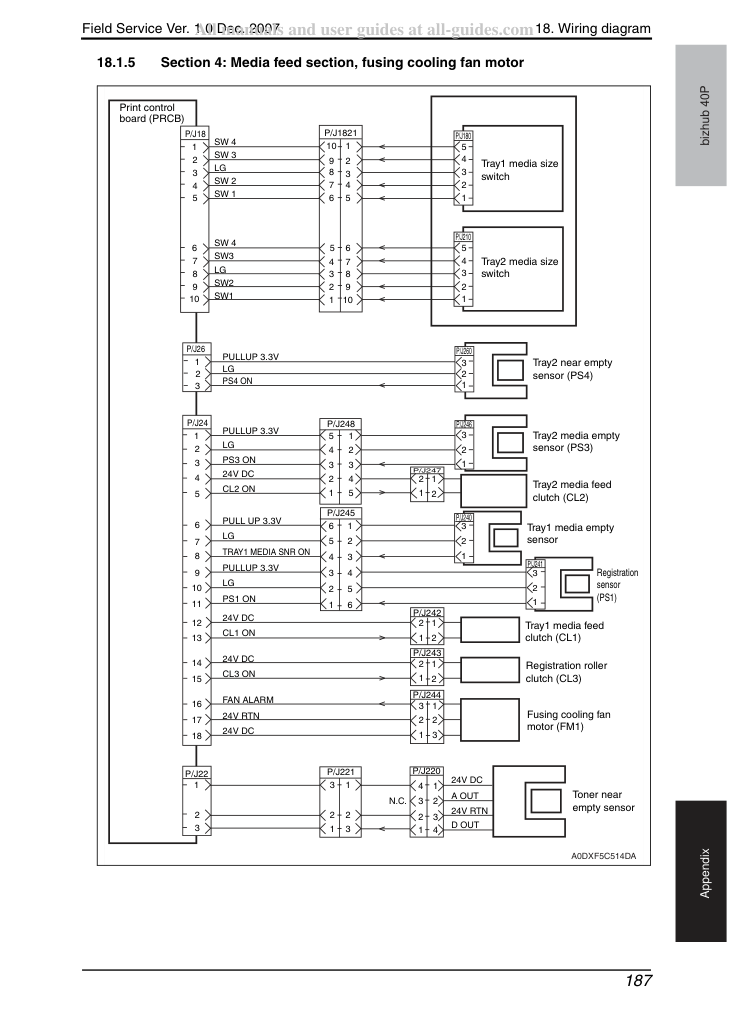

bizhub 40P Приложение Название линии сигнала Описание PS4 ON Сигнал от датчика близкой пусто кассеты 2 (PS4). Переходит в Low при получении света.
PS3 ON Сигнал от датчика пусто кассеты 2 (PS3). Переходит в Low при получении света.
CL2 ON Управляющий сигнал муфты подачи материала кассеты 2 (CL2). Low: ON / High: OFF TRAY1 MEDIA SNR ON Сигнал от датчика пусто материала кассеты 1. Переходит в Low при получении света.
PS1 ON Сигнал от датчика регистрации (PS1). Переходит в Low при получении света.
CL1 ON Управляющий сигнал муфты подачи материала кассеты 1 (CL1). Low: ON / High: OFF CL3 ON Управляющий сигнал муфты регистрационного ролика (CL3). Low: ON / High: OFF FAN ALARM Сигнал контроля вентилятора. Переходит в High при неисправности вентилятора охлаждения термоузла (FM1).
Сигнал обнаружения тонера в картридже тонера от датчика близкой пусто тонера.
18. Электрическая схема

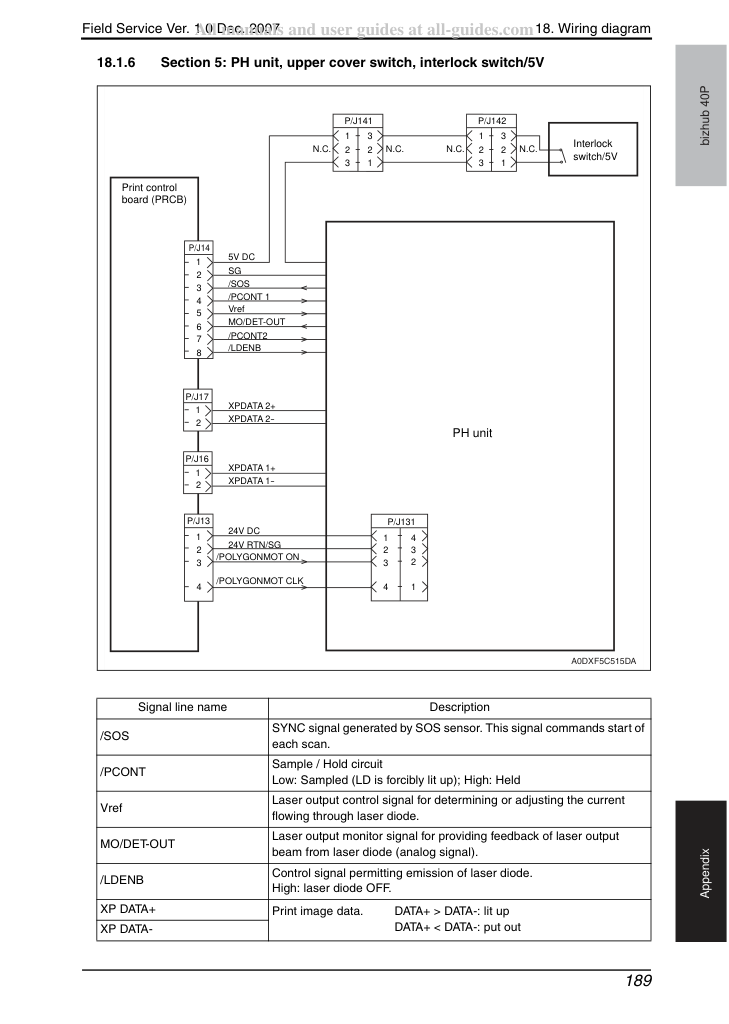

Синхросигнал, генерируемый датчиком SOS. Подаёт команду начала каждого сканирования.
Low: Заполнен (LD принудительно включен); High: Удерживается Vref Управляющий сигнал лазерного выхода для определения или регулировки тока через лазерный диод.
Сигнал контроля лазерного выхода для обратной связи лазерного луча из лазерного диода (аналоговый сигнал).
Управляющий сигнал, разрешающий испускание лазерного диода.
18. Электрическая схема
/POLYGONMOT ON Управляющий сигнал двигателя сенсора для включения/отключения двигателя полигона.
Low: ON / High: OFF /POLYGONMOT CLK Сигнал синхронизации двигателя полигона.
PS7 ON Сигнал от датчика переполнения материала (PS7). Переходит в Low при получении света.
PS6 ON Сигнал от датчика лицевой стороной вверх (PS6). Переходит в Low при получении света.
18. Электрическая схема

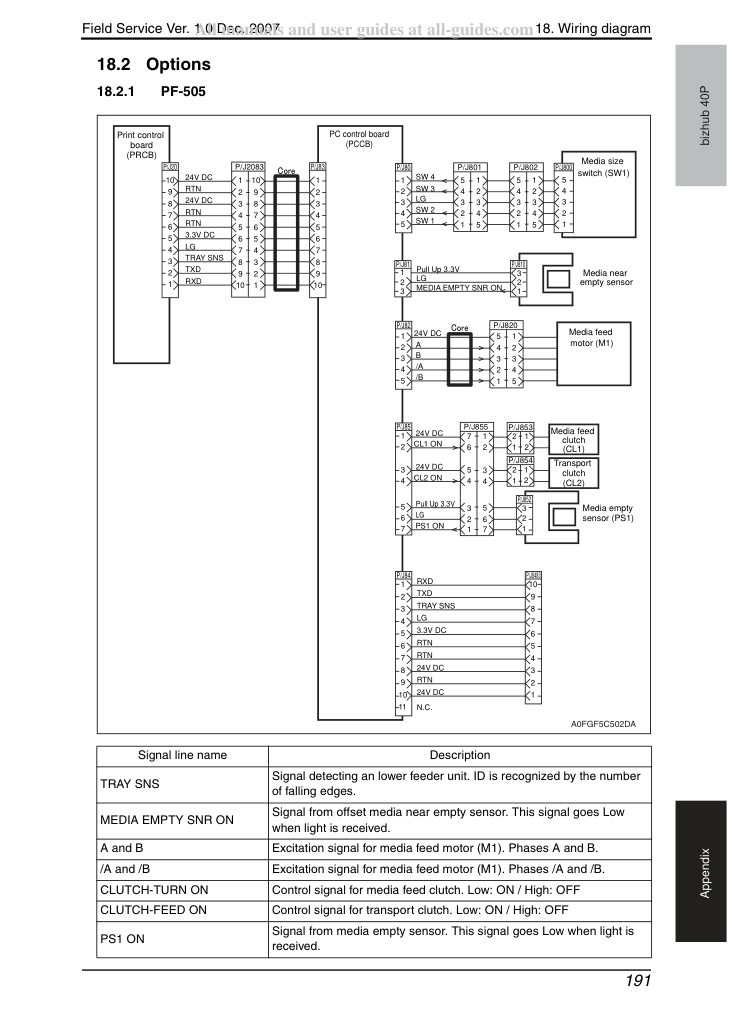

Сигнал, определяющий нижний узел подачи. ID распознаётся по числу падающих фронтов.
MEDIA EMPTY SNR ON Сигнал от датчика близкой пусто смещённого материала. Переходит в Low при получении света.
A и B Сигнал возбуждения двигателя подачи материала (M1). Фазы A и B.
/A и /B Сигнал возбуждения двигателя подачи материала (M1). Фазы /A и /B.
CLUTCH-TURN ON Управляющий сигнал муфты подачи материала. Low: ON / High: OFF CLUTCH-FEED ON Управляющий сигнал муфты транспортировки. Low: ON / High: OFF PS1 ON Сигнал от датчика пусто материала. Переходит в Low при получении света.
18. Электрическая схема

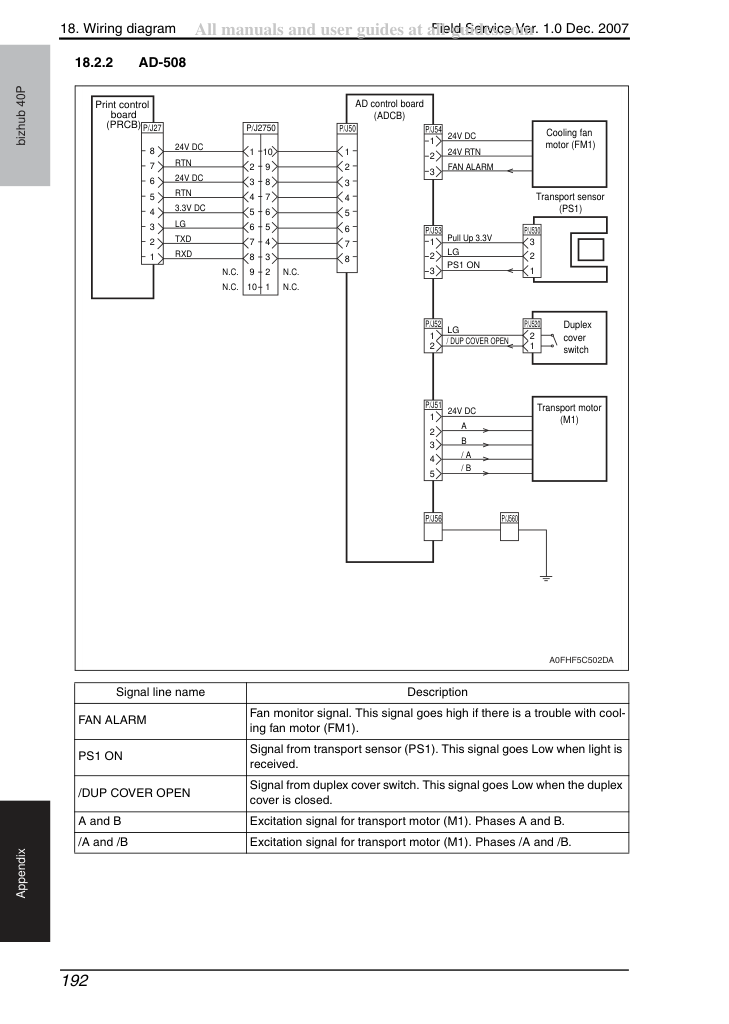

Сигнал контроля вентилятора. Переходит в High при неисправности вентилятора охлаждения (FM1).
PS1 ON Сигнал от датчика транспортировки (PS1). Переходит в Low при получении света.
Сигнал от переключателя крышки дуплекса. Переходит в Low при закрытии крышки дуплекса.
A и B Сигнал возбуждения двигателя транспортировки (M1). Фазы A и B.
/A и /B Сигнал возбуждения двигателя транспортировки (M1). Фазы /A и /B.
18. Электрическая схема

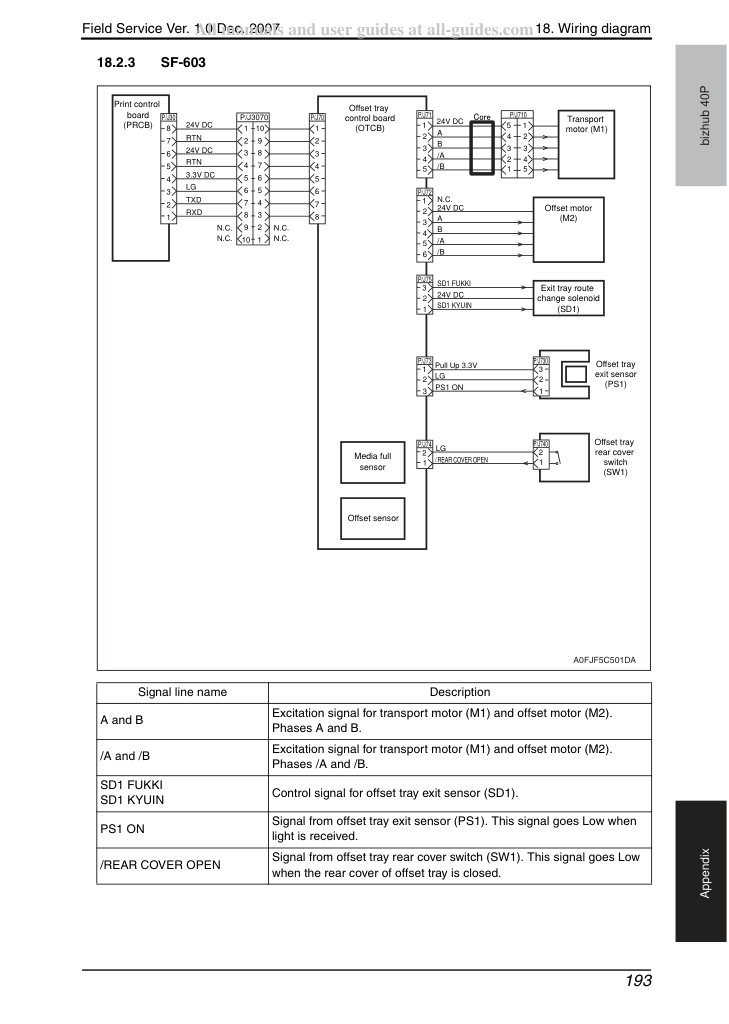

A и B Сигнал возбуждения двигателя транспортировки (M1) и двигателя смещения (M2).
/A и /B Сигнал возбуждения двигателя транспортировки (M1) и двигателя смещения (M2).
Управляющий сигнал датчика выхода кассеты смещения (SD1).
PS1 ON Сигнал от датчика выхода кассеты смещения (PS1). Переходит в Low при получении света.
Сигнал от переключателя задней крышки кассеты смещения (SW1). Переходит в Low при закрытии задней крышки кассеты смещения.
