Режим обслуживания предназначен исключительно для проверок, настроек и регулировок с помощью кнопок на панели управления или открытия/закрытия передней крышки. Вы можете выполнить проверку работы платы PCB панели, датчиков, произвести тестовую печать, вывести информацию журнала или коды ошибок.
Различные режимы доступны, если выключатель питания установлен в положение ON при удерживании кнопки [Go].
Существует два типа режимов: User Mode и Service Mode. Три типа индикаторов используются для отображения текущей установки.
• Светодиоды задней крышки/тонера/барабана/бумаги загораются одновременно, указывая на переход в указанный режим или на другой уровень.
• Светодиод Status загорается, показывая, что кнопка [Go] удерживается при выборе режима или функции. Светодиод Status не горит, если кнопка [Go] не удерживается.
• Все светодиоды загораются на 1 секунду одновременно, показывая, что инициализация или изменение установленных значений завершены.
Список функций поддержки обслуживания Передняя крышка Нажмите кнопку [Go] при переключении режима Нажмите кнопку [Go] при выборе функции Функция См.:
10. Непрерывный тест сетки (Continuous Grid Pattern)
11. Тестовая печать узла фиксации (Fixing Unit Test Print)
12. Дамп значений NV-RAM (NV-RAM Value Dump)
13. Проверка оперативной памяти (RAM Check)
14. Тестовая печать контроля качества (QA Test print)
15. Установка DX (ON/OFF)
16. Установка размера бумаги (A4/
17. Печать для обслуживания (Printing for Maintenance)
18. Обслуживание + тест (Maintenance + Test)
19. Печать конфигурации сети (Network Config Printing)
20. Настройка режима сна (ВКЛ/
21. Счётчик ролика проявления
22. Режим фиксированной скорости USB
23. Индикация скорости USB (ВКЛ/
24. Индикация режима сна
Вернуться в нормальное состояние Три раза Один раз Только для производства Два раза Только для производства Три раза Только для производства Четыре раза Только для производства Пять раз Только для производства Шесть раз Только для производства Семь раз Только для производства Восемь раз Только для производства Девять раз Неэффективно Десять раз Только для производства 11 раз Только для производства 12 раз Только для производства Более 13 раз Вернуться в нормальное состояние Четыре раза 0 раз Неэффективно Пять раз Один раз Только для производства Более шести раз Неэффективно Более 2 секунд (долгое нажатие) Неэффективно Передняя крышка Нажмите кнопку [Пуск] при переключении режима Нажмите кнопку [Пуск] при выборе функции Функция См.:
По сути, режим пользователя должны использовать только сервисные специалисты. При необходимости помогайте при телефонной поддержке; конечные пользователи могут работать по указанию сервисного персонала.
• Каждый режим запускается через 2 секунды после нажатия кнопки [Пуск].
• Если нажата кнопка [Пуск], светодиод состояния загорается. Если отпустить кнопку [Пуск], светодиод гаснет.
- Убедитесь, что передняя крышка закрыта.
- Включите выключатель питания, удерживая нажатой кнопку [Пуск].
- После того как все светодиоды на панели загорятся, отпустите кнопку [Пуск] — должен остаться только светодиод состояния.
- Отпустите кнопку [Пуск] и убедитесь, что все светодиоды погасли.
- Нажимайте кнопку [Пуск] необходимое количество раз.
Функции каждого режима «Режим пользователя».
Аппарат печатает демонстрационную страницу. После печати аппарат возвращается в режим готовности.
Аппарат печатает список внутренних шрифтов. После печати аппарат возвращается в режим готовности.
Печать демонстрационной страницы возможна нажатием кнопки [Пуск] после включения питания.
Данные печати стираются, так как режим может быть выполнен только один раз.
Этот режим позволяет восстановить печать демонстрационной страницы. Однако вид печати будет тестовой печатью, а не демонстрационной страницей.
Этот режим печатает данные в формате Hex без обработки эмуляции данных печати, полученных с ПК. Используется для анализа дефектов передаваемых данных печати.
Все содержимое настроек пользователя, кроме информации об обслуживании, стираются.
Даже при возникновении ошибки двигателя, требующей замены платы, аппарат может быть запущен с игнорированием ошибки двигателя при использовании этого режима. Можно получить данные NVRAM.
Режим обслуживания предназначен исключительно для проверки, настройки и регулировки, и доступ к этой функции должны иметь только сервисные специалисты. Вы можете выполнить тест печати и вывести информацию журнала.
Нажимайте кнопку [Пуск] необходимое количество раз снова после проверки того, что светодиоды Тонер/Барабан/Бумага горят.
- Убедитесь, что передняя крышка открыта.
- Включите выключатель питания при удерживании нажатой кнопки [Пуск].
- После того как все светодиоды на панели загорятся, отпустите кнопку [Пуск] — должен остаться только светодиод состояния.
- Отпустите кнопку [Пуск] и убедитесь, что все светодиоды погасли.
- Нажмите кнопку [Пуск] один или два раза. (Если нажата кнопка [Пуск], светодиод состояния горит.)
- Убедитесь, что светодиоды Тонер/Барабан/Бумага горят.
- Нажимайте кнопку [Пуск] необходимое количество раз. Каждый режим запускается через 2 секунды. (Если нажата кнопка [Пуск], светодиод состояния горит. Если отпустить кнопку [Пуск], светодиод гаснет.)
10. Режим печати непрерывного сетчатого узора
* Начните печать при закрытии передней крышки.
11. Тестовая печать узла фиксации (Fixing Unit Test Print)
* Начните печать при закрытии передней крышки.
12. Режим дампа значений NV-RAM
* Начните печать при закрытии передней крышки.
13. Проверка оперативной памяти (RAM Check)
14. Тестовая печать контроля качества (QA Test print)
* Начните печать при закрытии передней крышки.
15. Установка DX (ON/OFF)
16. Настройка размера бумаги (A4/Letter)
Нажимайте кнопку [Пуск] необходимое количество раз снова после проверки того, что светодиоды Тонер/Барабан/Бумага горят.
17. Печать для обслуживания (Printing for Maintenance)
* Начните печать при закрытии передней крышки.
18. Обслуживание + Тестовый узор с рамкой поля
* Начните печать при закрытии передней крышки.
19. Печать конфигурации сети (Network Config Printing)
* Начните печать при закрытии передней крышки.
20. Настройка режима сна (ВКЛ/ВЫКЛ)
* Убедитесь, что все светодиоды горят в течение одной секунды.
21. Сброс счётчика ролика проявления 3
(Для картриджа тонера) * Убедитесь, что все светодиоды горят в течение одной секунды.
23. Индикация скорости USB (ВКЛ./ВЫКЛ.)
24. Индикация режима ожидания (ВЫКЛ./Приглушенный)
Вернуться в нормальное состояние ВНИМАНИЕ;
• Каждый режим запускается через 2 секунды после нажатия кнопки [Пуск].
• Если нажата кнопка [Пуск], светодиод состояния загорается. Если отпустить кнопку [Пуск], светодиод гаснет.
Функции каждого «Режима обслуживания».
Этот режим проверяет работу каждого датчика и соленоида для определения точки неисправности при ремонте машины.
• Машина переходит в режим проверки специальной операцией при включении питания.
• В режиме проверки убедитесь, что светодиод состояния или переключатель изменился (с ВКЛ. на ВЫКЛ. или с ВЫКЛ. на ВКЛ.).
Вручную активируйте перечисленные ниже датчики и актуаторы и проверьте, что светодиод состояния загорелся.
(Если состояние непрерывно изменяется, светодиод состояния продолжает мигать.) (датчик регистрации спереди, датчик регистрации сзади, датчик выброса бумаги, датчик новой тонер-коробки, датчик передней крышки, PE датчик, датчик края, MP PE датчик, датчик лотка дуплекса) * Датчик тонера не поддерживается.
Убедитесь, что соленоид выброса включается при включении датчика регистрации спереди.
Убедитесь, что соленоид регистрации включается при включении датчика регистрации сзади.
Убедитесь, что соленоид MP включается при включении датчика MP PE.
Убедитесь, что соленоид лотка 1 включается при включении датчика края.
• По завершении проверки выключите питание.
10. Режим печати непрерывного сетчатого узора
Этот режим обеспечивает непрерывную печать узора с сеткой с указанием общего значения счетчика. Количество напечатанных узоров с сеткой отображается одновременно.
11. Тестовая печать узла фиксации (Fixing Unit Test Print)
Это печать следующих трех узоров для проверки термоузла (Fuser).
12. Режим дампа значений NV-RAM
Это коллективная печать всего текущего состояния NV-RAM машины.
13. Проверка оперативной памяти (RAM Check)
Это выполнение более строгой проверки RAM, чем стандартная.
14. Тестовая печать контроля качества (QA Test print)
Это печать четырех узоров для проверки качества машины. По завершении этой операции машина автоматически возвращается в состояние ожидания режима обслуживания.
15. Установка DX (ON/OFF)
Выберите ВКЛ./ВЫКЛ. параметра двусторонней печати. При каждом переключении режима параметр переходит из текущего в другой. Светодиоды работают следующим образом при изменении параметра.
При переходе с DX ВЫКЛ. на ВКЛ.
При переходе с DX ВКЛ. на ВЫКЛ.
Светодиоды тонера и барабана горят 1 секунду.
16. Настройка размера бумаги (A4/Letter)
Вы можете выбрать параметр размера бумаги (A4/Letter) корпуса машины. При каждом переключении этого режима параметр переходит из текущего в другой.
Вы можете проверить изменение параметра по светодиодам при отпускании кнопки [Go].
Когда светодиоды тонера и барабана горят 1 секунду, размер бумаги установлен на Letter.
Когда светодиод не загорается, размер бумаги установлен на A4.
17. Печать для обслуживания (Printing for Maintenance)
Оставшийся ресурс PF kit MP, PF kit 1, PF kit 2, PF kit 3, термоузла (Fuser unit), блока лазера (Laser unit), барабана (Drum unit) и картриджа тонера (Toner cartridge).
Максимальное значение для каждого элемента составляет 1 миллион раз.
(Всего напечатано страниц для каждого лотка) Всего напечатано страниц (MP, лоток 1, лоток 2, лоток 3, дуплекс).
Максимальное значение для каждого элемента составляет 1 миллион раз. Приведенная выше информация не очищается при замене PF kit.
(Всего напечатано страниц для каждого размера бумаги) Количество используемых A4/Letter, A4Long/Legal/Folio, B5/Executive, Envelope, A5 и других типов бумаги. Максимальное значение для каждого элемента составляет 1 миллион раз.
(Всего напечатано страниц для каждого типа носителя) Количество используемых типов Plain/Thin/Recycled, Transparencies, Thick/Thicker/Band и Envelopes/Env. Thick/Env. Thin.
Максимальное значение для каждого элемента составляет 1 миллион раз.
(Всего замятий бумаги для каждой позиции замятия) Количество замятий бумаги в каждом из MP, лотка 1, лотка 2, лотка 3, дуплекса, внутри и сзади. Замятие бумаги, происходящее при включении машины, не учитывается. Максимальное значение для каждого элемента составляет 255 раз.
История ошибок, включая последние 10 ошибок и количество страниц при возникновении этих ошибок. Однако ошибки открытия крышки, отсутствие бумаги и ручная подача исключены.
Список обновляется до миллиона, но после миллиона не обновляется, даже если возникает ошибка. Список также показывает счетчик страниц для каждой ошибки.
Количество замен DRUM, TONER, PF KIT 1, PF KIT 2, PF KIT 3, FUSER UNIT и LASER UNIT.
Максимальное значение для каждого элемента составляет 65535 раз.
Ранее использованный тонер (картридж с тонером, который был использован ранее), текущий тонер (картридж с тонером, который используется в настоящее время). Максимальное значение для каждого счетчика составляет 65535.
18. Обслуживание + печать тестового узора с полем границы (дуплекс/длинный переплет)
Напечатайте информационный лист обслуживания на первой странице и распечатайте тестовый паттерн с рамкой полей, установленный в стране, двусторонней печатью на вторых страницах. Параметр двусторонней печати — LongBind.
19. Печать конфигурации сети (Network Config Printing)
Функция печати информации о проводных сетевых параметрах машины.
20. Настройка режима сна (ВКЛ/ВЫКЛ)
Позволяет включать и отключать режим ожидания машины через панель управления.
• * отображается только в информации обслуживания.
• Необходимо учитывать некоторый допуск погрешности, поскольку покрытие печатаемой области для бумаги формата A4 рассчитывается с использованием видеосигналов.
21. Сброс счетчика ролика проявителя 1 (неэффективно)
21. Сброс счетчика ролика проявителя 2 (неэффективно)
21. Сброс счетчика ролика проявителя 3 (для картриджа с тонером)
Поскольку плотность печати имеет тенденцию темнеть по мере старения тонера, смещение проявителя постепенно снижается в зависимости от количества отпечатков, чтобы поддерживать практически постоянную плотность от начала использования нового тонера до конца.
Значение смещения проявителя напечатано на листе обслуживания. Смещение проявителя — это параметр, который зависит от картриджа с тонером, поэтому он должен быть сброшен при замене картриджа. При этом показания счетчика ролика проявителя также сбрасываются. Данный режим позволяет вручную выполнить эти операции (эквивалентные операциям при замене картриджа с тонером) из сервисного режима.
22. Режим фиксированной скорости USB
Позволяет переключать параметр полной фиксации/автоматического переключения (HIGH/FULL) скорости USB. При каждом переключении текущий параметр изменяется на другой.
Параметр по умолчанию — автоматическое переключение.
Также позволяет проверить выбранный параметр по светодиоду тонера (полная фиксация) или светодиоду барабана (автоматическое переключение), включаемому на 1 секунду при отпускании кнопки [Go].
При переключении параметра с автоматического переключения на полную фиксацию.
Светодиод тонера светит 1 секунду.
При переключении параметра с полной фиксации на автоматическое переключение.
23. Индикация скорости USB (ВКЛ./ВЫКЛ.)
Позволяет переключать, отображается ли текущая скорость USB светодиодом или нет. При каждом переключении текущий параметр изменяется на другой.
По умолчанию скорость USB не отображается.
Также позволяет проверить выбранный параметр по светодиодам тонера и барабана, включаемым на 1 секунду (индикация скорости USB включена) или всем светодиодам, включаемым на 1 секунду (индикация скорости USB отключена) при отпускании кнопки [Go].
Индикация светодиодов при включенной индикации скорости USB.
* Индикация предупреждения/вызова оператора/вызова сервиса имеет приоритет над индикацией скорости USB.
Переключите параметр с ВЫКЛ на ВКЛ.
Светодиоды тонера и барабана горят 1 секунду.
Переключите параметр с ВКЛ на ВЫКЛ.
24. Индикация режима ожидания (ВЫКЛ./Приглушенный)
Выбирает, полностью ли выключается светодиод состояния или горит зеленым с низкой интенсивностью света во время режима ожидания.
При каждом переключении этого режима параметр изменяется с текущего на другой. При отпускании этой кнопки светодиод состояния горит с интенсивностью 100% или низкой интенсивностью в соответствии с параметром, чтобы вы могли проверить текущий параметр.
Переключите параметр с Выкл на низкую интенсивность света.
Горит зеленым с низкой интенсивностью света 1 секунду.
Переключите параметр с низкой интенсивности света на Выкл.
Горит зеленым со 100% интенсивностью света 1 секунду.
При конденсации поверхности барабана в среде высокой влажности могут появиться печатные пятна. Когда режим противодействия конденсации барабана установлен на ВКЛ и вы следуете процедуре, описанной ниже, вы можете устранить конденсацию поверхности барабана путем сушки теплом термоузла.
• Режим противодействия конденсации барабана установлен на ВЫКЛ при выполнении вышеописанной операции в состоянии, когда режим противодействия конденсации барабана установлен на ВКЛ.
• Вы можете проверить ВКЛ/ВЫКЛ режима противодействия конденсации барабана по количеству миганий светодиода после выполнения процедуры (3).
Если вы хотите узнать срок службы барабана или количество отпечатанных страниц, распечатайте Параметры печати.
«Параметры печати» состоит из трех страниц.
На всех страницах есть следующие общие термины:
Индикация параметра совпадает с информацией параметров панели, поддерживается 17 языков.
Описания на третьей странице и далее указаны только на английском языке.
• Описания, напечатанные в Параметрах печати, варьируются в зависимости от страны.
• Также допускается распечатка параметров печати нажатием кнопки [Go] три раза подряд, когда передняя крышка закрыта и принтер находится в режиме готовности.
- Откройте переднюю крышку.
- Включите выключатель питания.
- Нажми кнопку [Go] три или семь раз. Режим борьбы с конденсацией барабана установлен на ВКЛ.

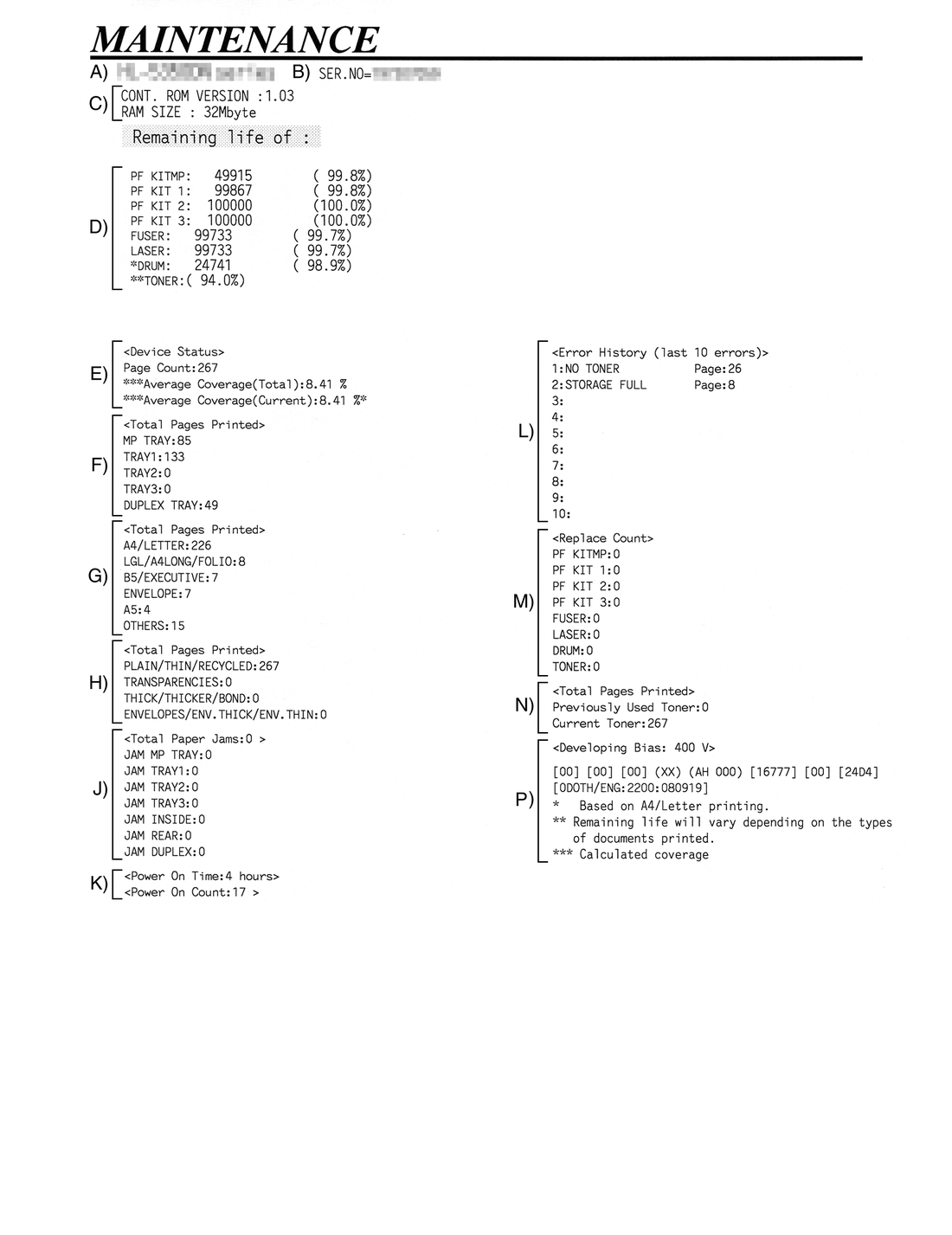

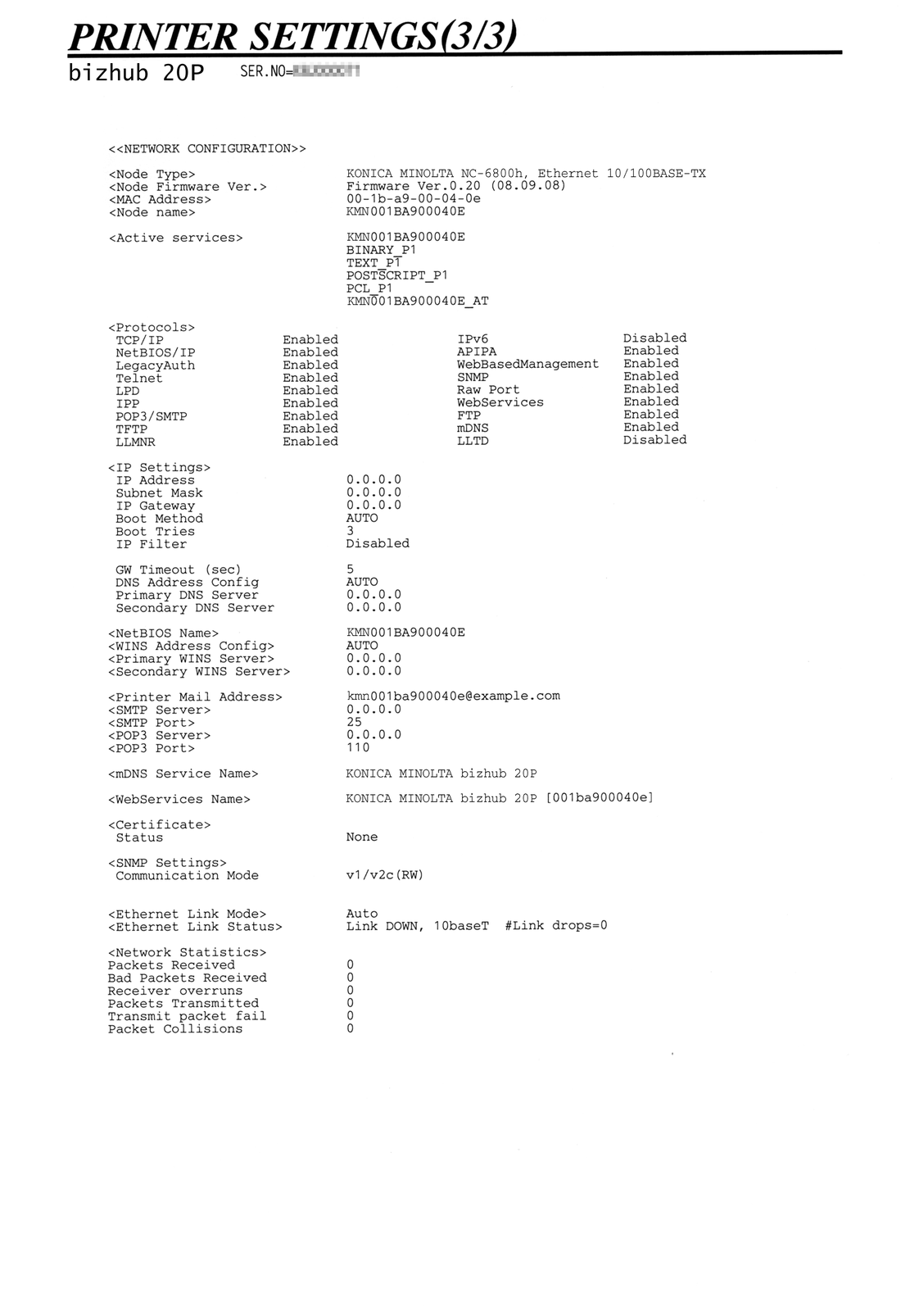

Эта страница содержит различную информацию о настройках принтера. Каждый параметр отображается при выполнении условия.
Эта страница содержит информацию о принтере и техническом обслуживании в следующем порядке.
Следующие параметры отображаются в указанном порядке.
Указывается количество печатных страниц, оставшихся для расходного материала. Также указывается процент оставшегося ресурса от общего количества печатных страниц в виде числового значения и полосового графика.
Пример (PF KIT MP) выглядит следующим образом:
Слева направо указаны: название расходного материала, количество оставшихся печатных страниц и процент оставшегося ресурса. Правая колонка — полосовой график, разделенный на 50 делений.
Указанные расходные материалы следующие:
Ресурс барабанного узла отображается полосовым графиком в центре экрана параметров печати;
• Вначале отображает 100% и постепенно уменьшается.
• Отображает 0%, когда светодиод барабана мигает.
• Остается на 0% даже при дальнейшей печати.
- Информация о принтере
- Информация о техническом обслуживании
Ресурс барабанного узла основан на счетчике страниц. Если среднее количество оборотов барабана превышает количество оборотов при прерывистой печати, ресурс барабанного узла подсчитывается по количеству оборотов.
Поскольку счетчик барабана, напечатанный в параметрах печати, является фактическим счетчиком страниц после замены нового барабанного узла, ресурс барабанного узла может отличаться от счетчика барабана.
Включена информация счетчика и истории, связанная со следующим параметром.
При достижении максимального значения каждый параметр больше не подсчитывается.
Общее количество напечатанных страниц. Максимальное значение — 1 млн страниц.
Количество использований каждого из лотков Tray1, Tray2, Tray3, MP и модуля двусторонней печати.
Максимальное значение для каждого элемента составляет 1 миллион раз.
Указанная выше информация не стирается при замене набора PF.
Количество использованной бумаги формата A4/Letter, A4Long/Legal/Folio, B5/Executive, Envelope, A5 и других типов. Максимальное значение для каждого пункта — 1 млн раз.
Количество замятий бумаги в каждом из лотков Tray1, Tray2, Tray3, MP и модуле двусторонней печати. (Для модуля двусторонней печати количество замятий указывается только для моделей, поддерживающих двустороннюю печать.)
Замятие бумаги, которое происходит при включении принтера, не учитывается.
Максимальное значение для каждого пункта — 255 раз.
Указывается история ошибок, включающая 10 последних ошибок и количество страниц при возникновении этих ошибок. Ошибки, такие как «Крышка открыта», «Ручная подача», «Нет бумаги XX» и «Нет лотка XX», не включаются. Список обновляется до миллионной ошибки и не обновляется при возникновении более 1 млн ошибок.
Также указывается счетчик страниц при возникновении каждой ошибки.
Количество замен каждого из барабанного узла, картриджа с тонером, набора PF, лотков 1/2/3, MP лотка, термоузла и лазерного модуля. Максимальное значение для каждого пункта — 65535 раз.
Эта страница содержит различную информацию о параметрах проводной сети принтера.
