В этой главе описаны процедуры разборки и сборки аппарата с соответствующими примечаниями. Схема порядка разборки позволяет быстро определить способ доступа к нужным компонентам.

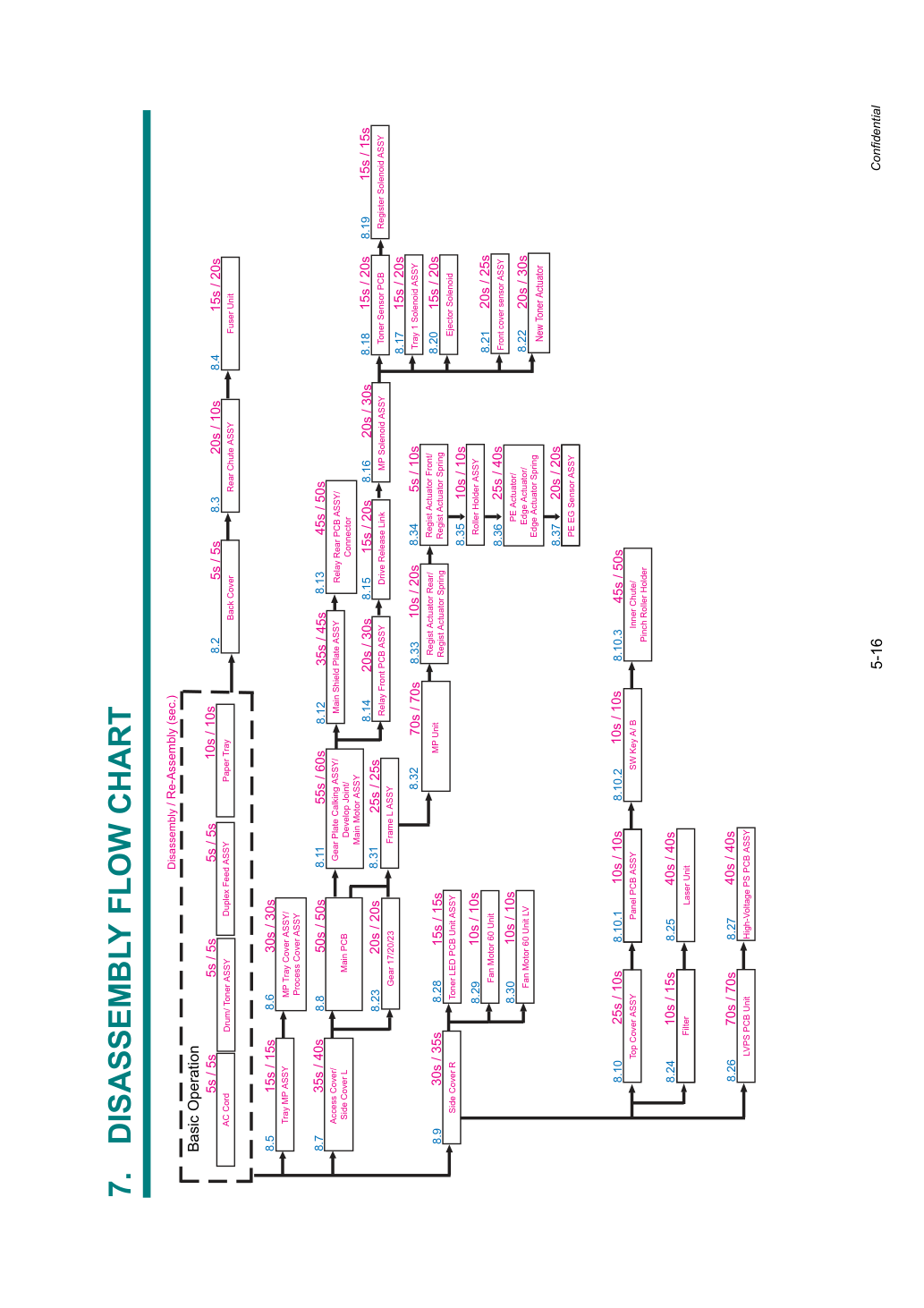

В начале работ по разборке проверь схему порядка разборки, которая показывает быстрый путь к целевым компонентам.

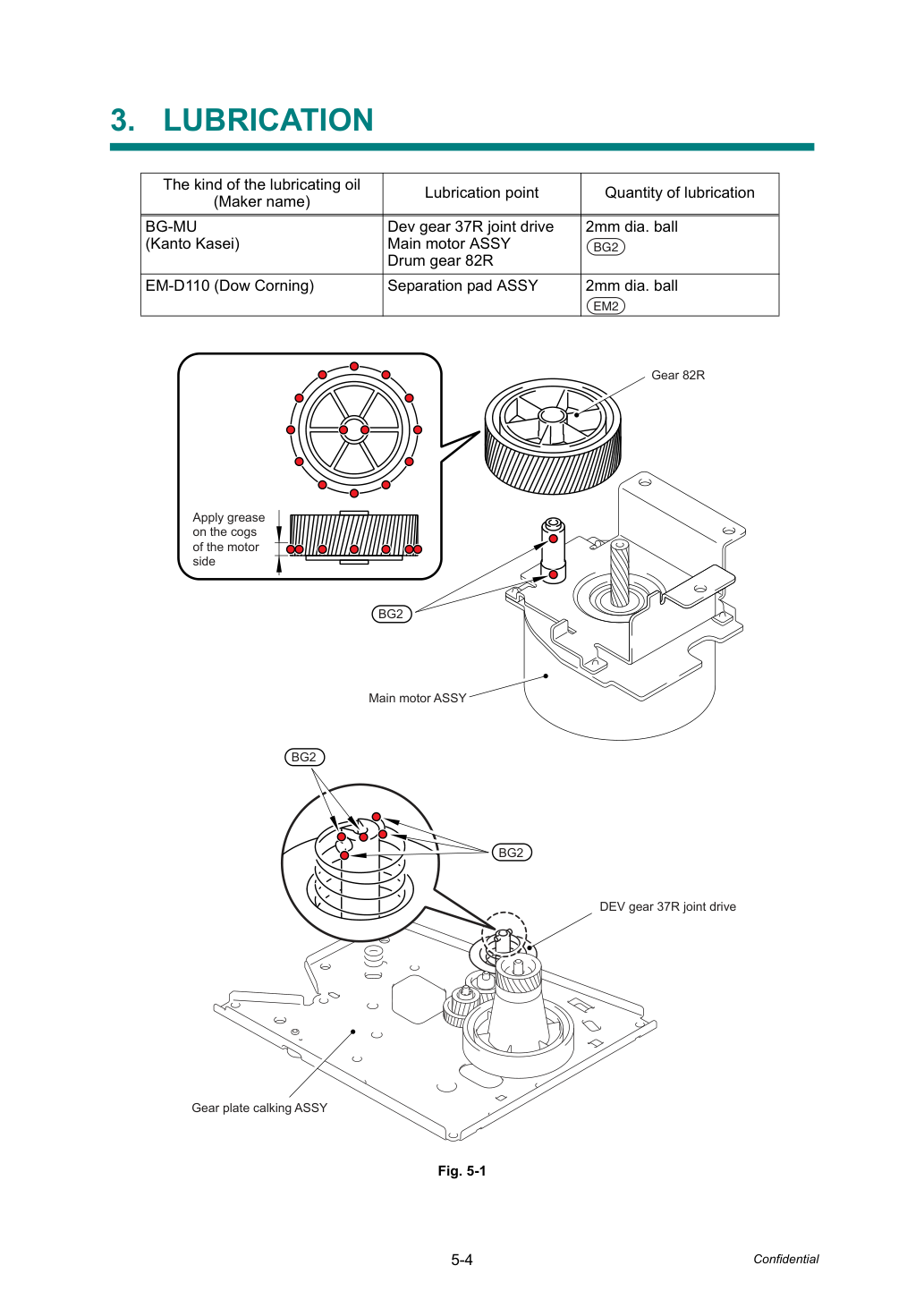

В этой главе также указаны усилия затяжки винтов и точки смазки, где при сборке должны быть применены указанные смазки.

Чтобы избежать вторичных проблем вследствие неправильного обращения, соблюдай приведённые ниже предупреждения и меры предосторожности при проведении работ.

• Будь внимателен и не потеряй винты, шайбы или другие извлечённые детали.

• Обязательно нанеси смазку на шестерни и в указанные в этой главе места.

• При использовании паяльников или других теплогенерирующих инструментов будь осторожен, чтобы не повредить детали, такие как провода, печатные платы и крышки.

• Статическое электричество, накопленное на твоём теле, может повредить электронные детали. При транспортировке печатных плат обязательно оборачивай их в антистатические материалы.

• При замене печатной платы и всех связанных с ней деталей надень антистатический браслет и выполняй работу на антистатическом коврике. Также будь осторожен и не касайся проводящих участков на плоских кабелях и в жгутах проводов.

• При подключении или отключении разъёмов кабелей держи корпус разъёма, не сами кабели. Если разъём имеет фиксатор, сначала отпусти фиксатор разъёма.

• После ремонта проверь не только отремонтированный участок, но и все разъёмы. Также проверь, что все связанные участки работают правильно, прежде чем выполнять проверку функционирования.

• После отсоединения плоских кабелей проверь, что каждый кабель не поврежден на конце или не закорочен.

• При подключении плоских кабелей не вставляй их под углом. После вставки проверь, что кабели не расположены под углом.

• Всегда выключай выключатель питания и отсоедини кабель питания от розетки перед доступом к любым деталям внутри машины.

• При открытии передней крышки или задней крышки для доступа к любым деталям внутри машины никогда не касайся затемненных частей, показанных на следующих рисунках.

• НЕ ИСПОЛЬЗУЙ воспламеняющиеся вещества, такие как спирт, бензин, растворитель или любой тип аэрозоля для очистки внутри или снаружи машины. Это может вызвать пожар или поражение электрическим током.

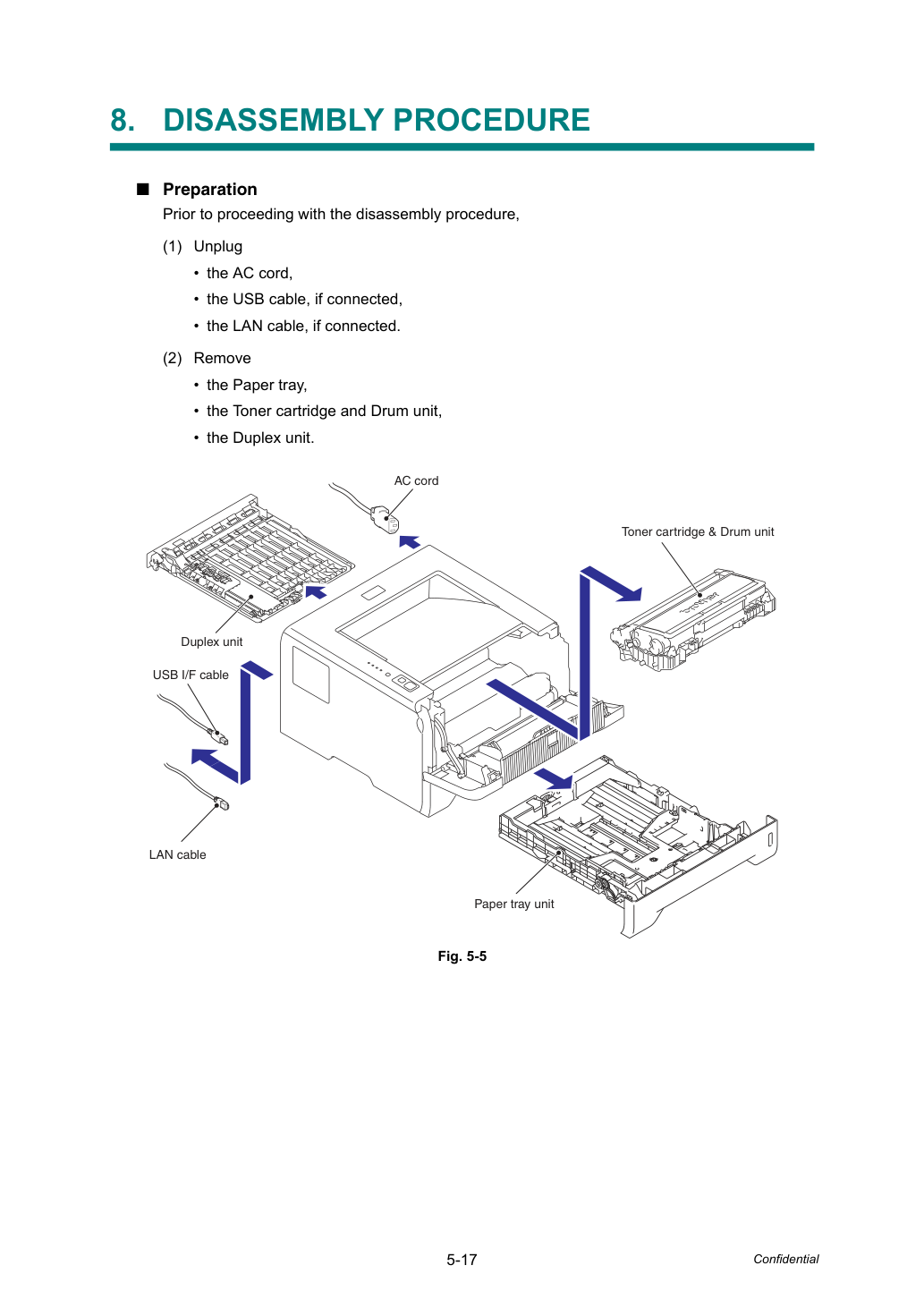

• кабель переменного тока, • кабель USB, если подключён, • кабель LAN, если подключён.

• лоток Paper tray, • картридж Toner cartridge и блок Drum unit, • узел Duplex unit.

1. Отсоедини
2. Извлеки

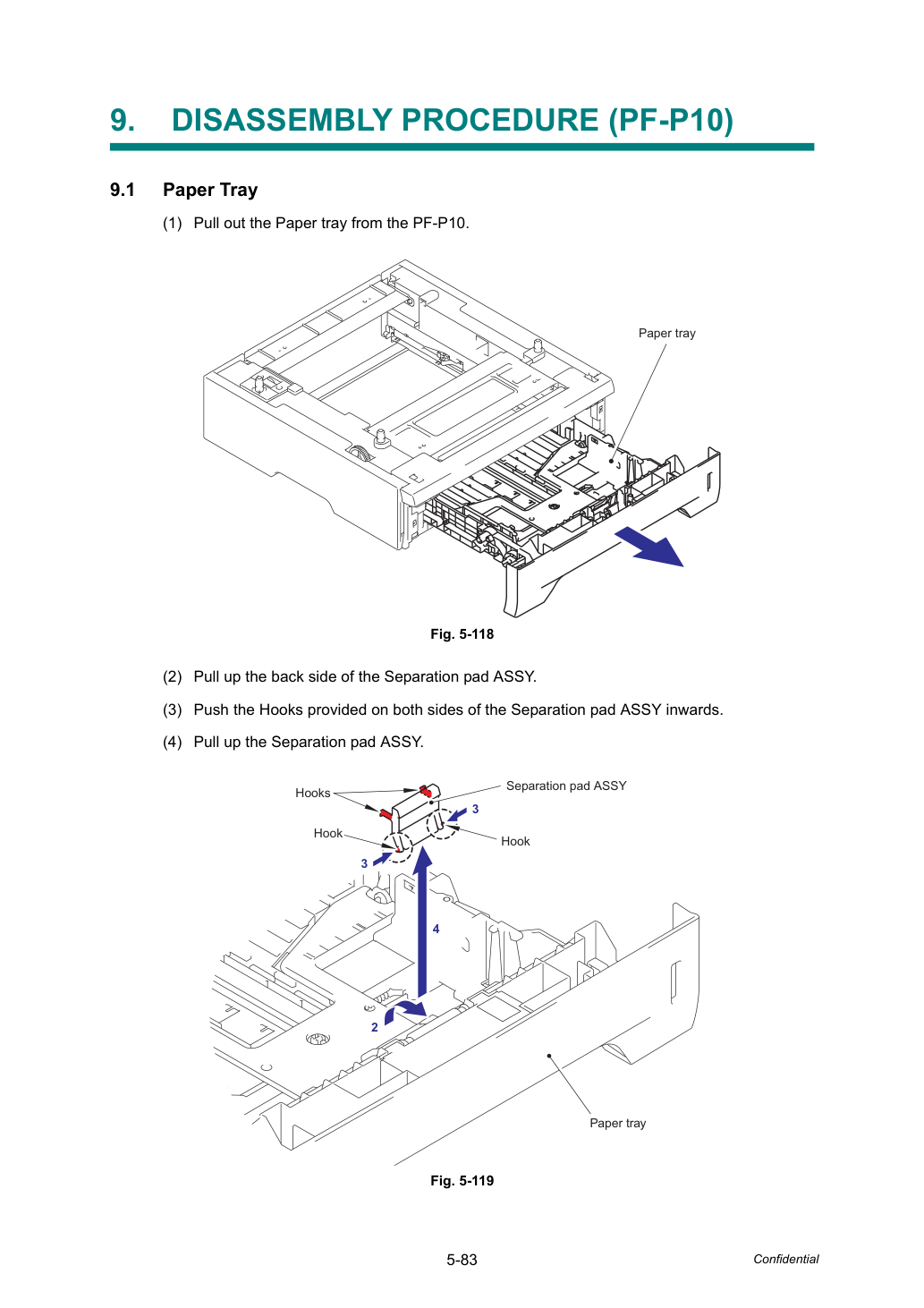

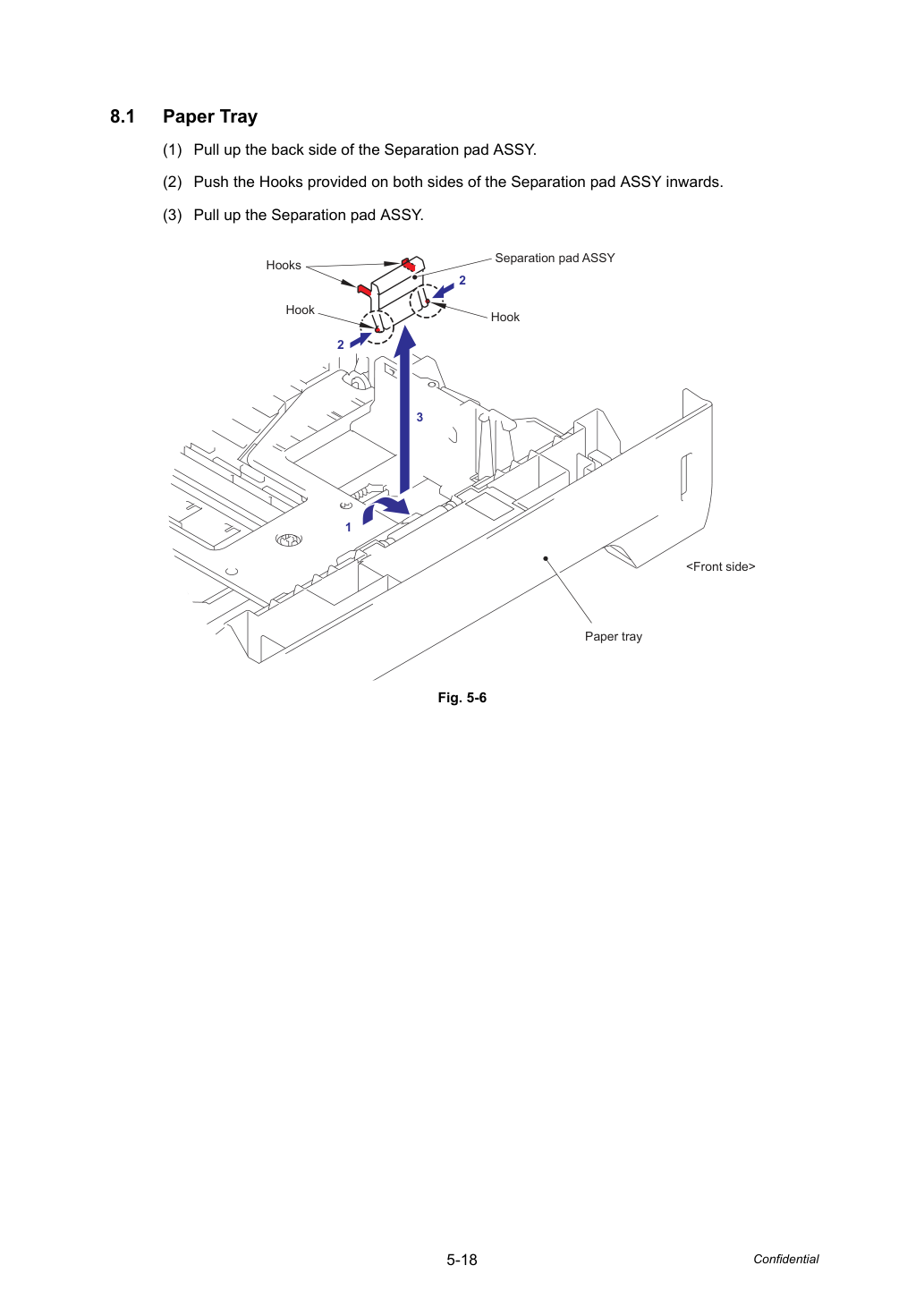

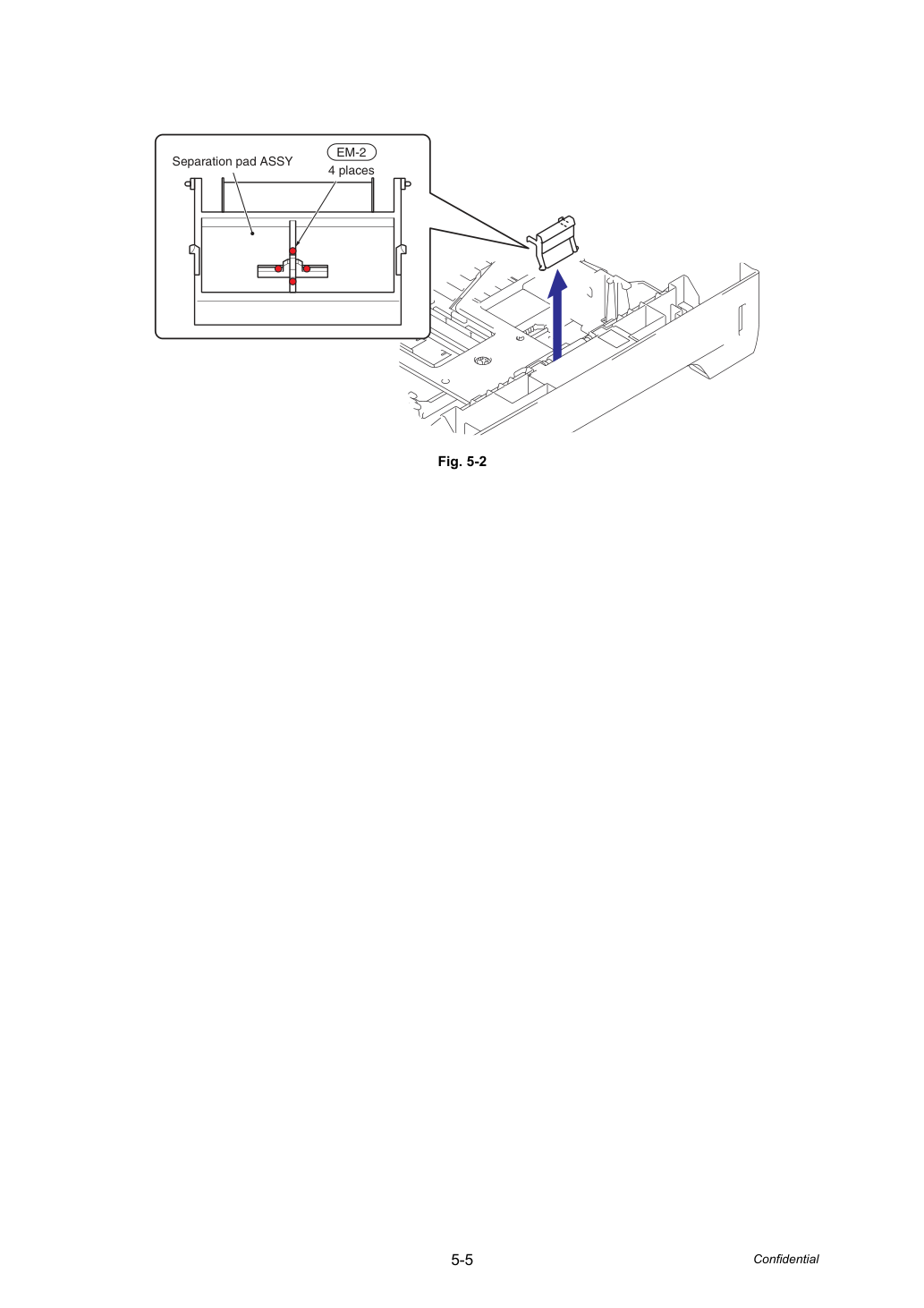

1. Подними заднюю сторону узла разделительной подушки ASSY.
2. Нажми крючки, расположенные по обе стороны узла разделительной подушки ASSY, внутрь.
3. Подними узел разделительной подушки ASSY.

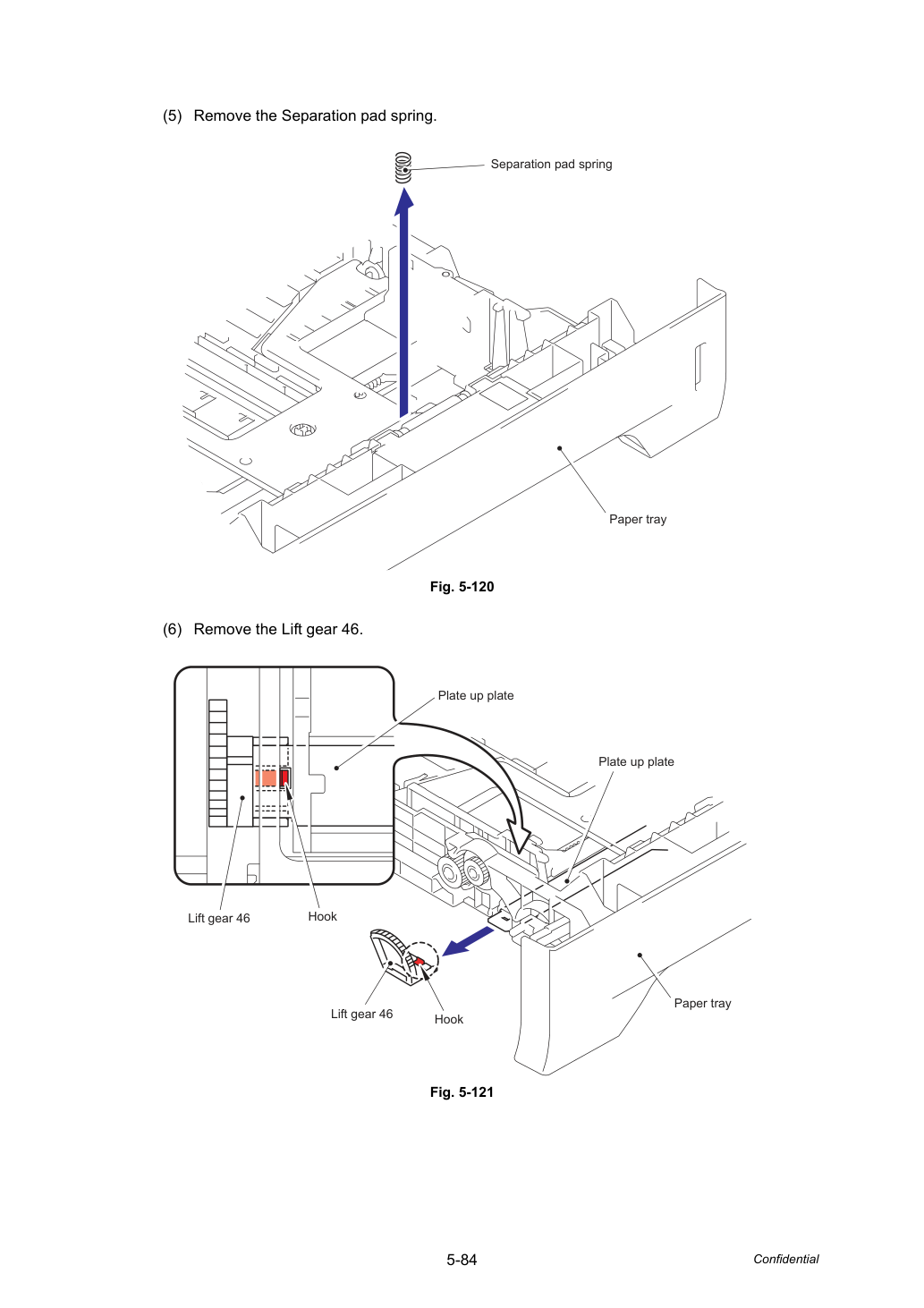

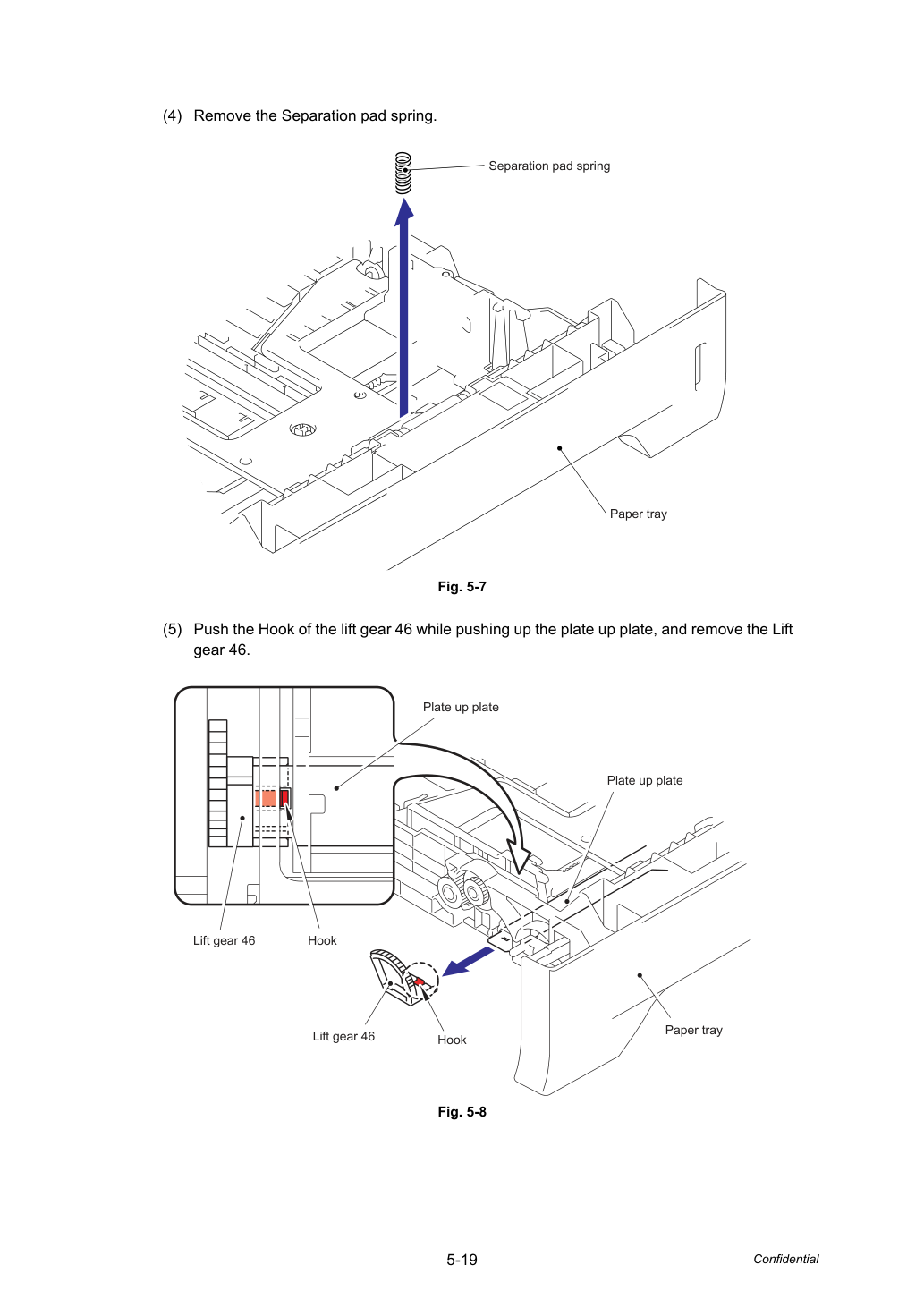

4. Извлеки пружину разделительной подушки.
5. Нажми на крючок подъёмной шестерни lift gear 46, одновременно поднимая верхнюю пластину, и извлеки lift gear 46.

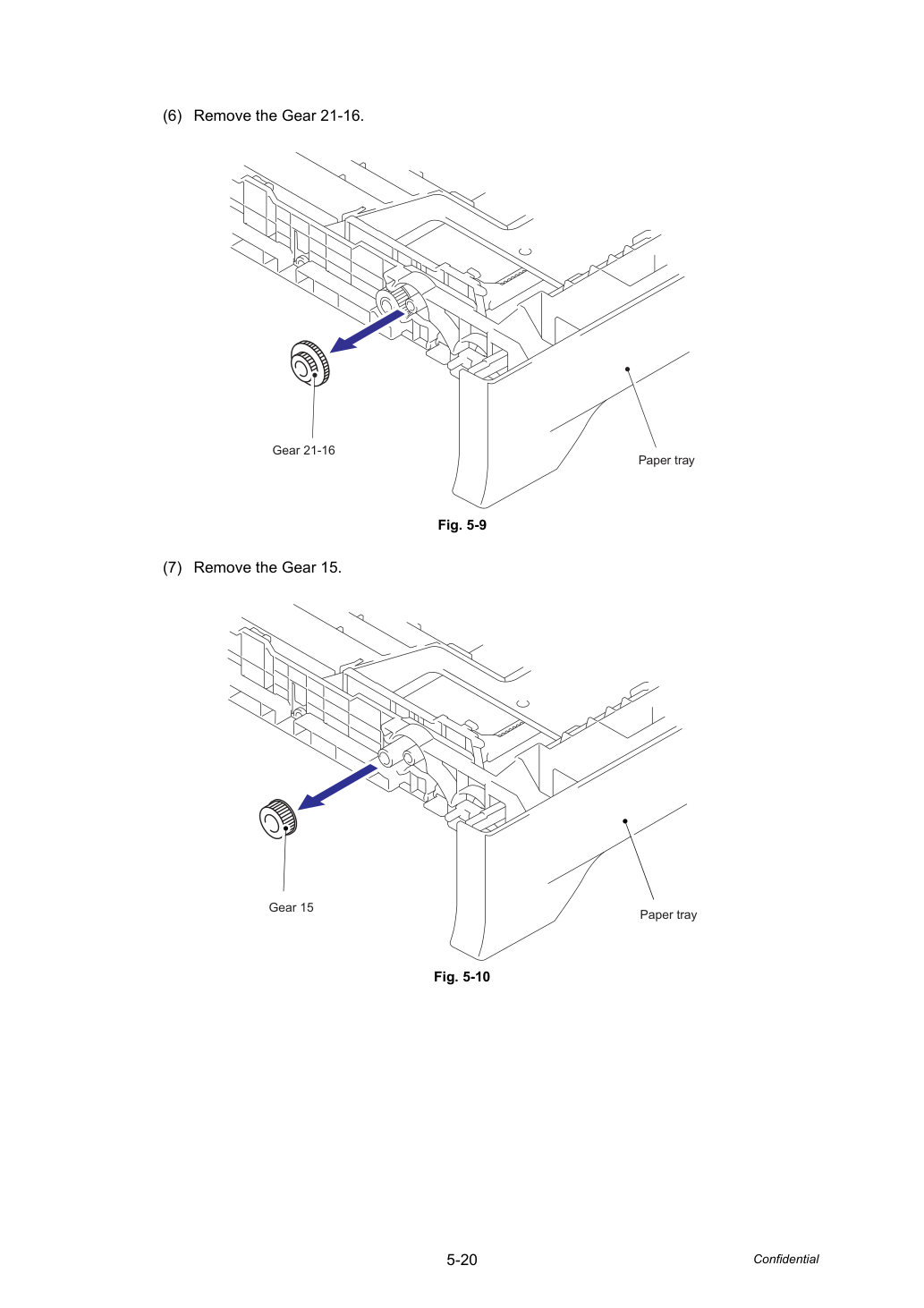

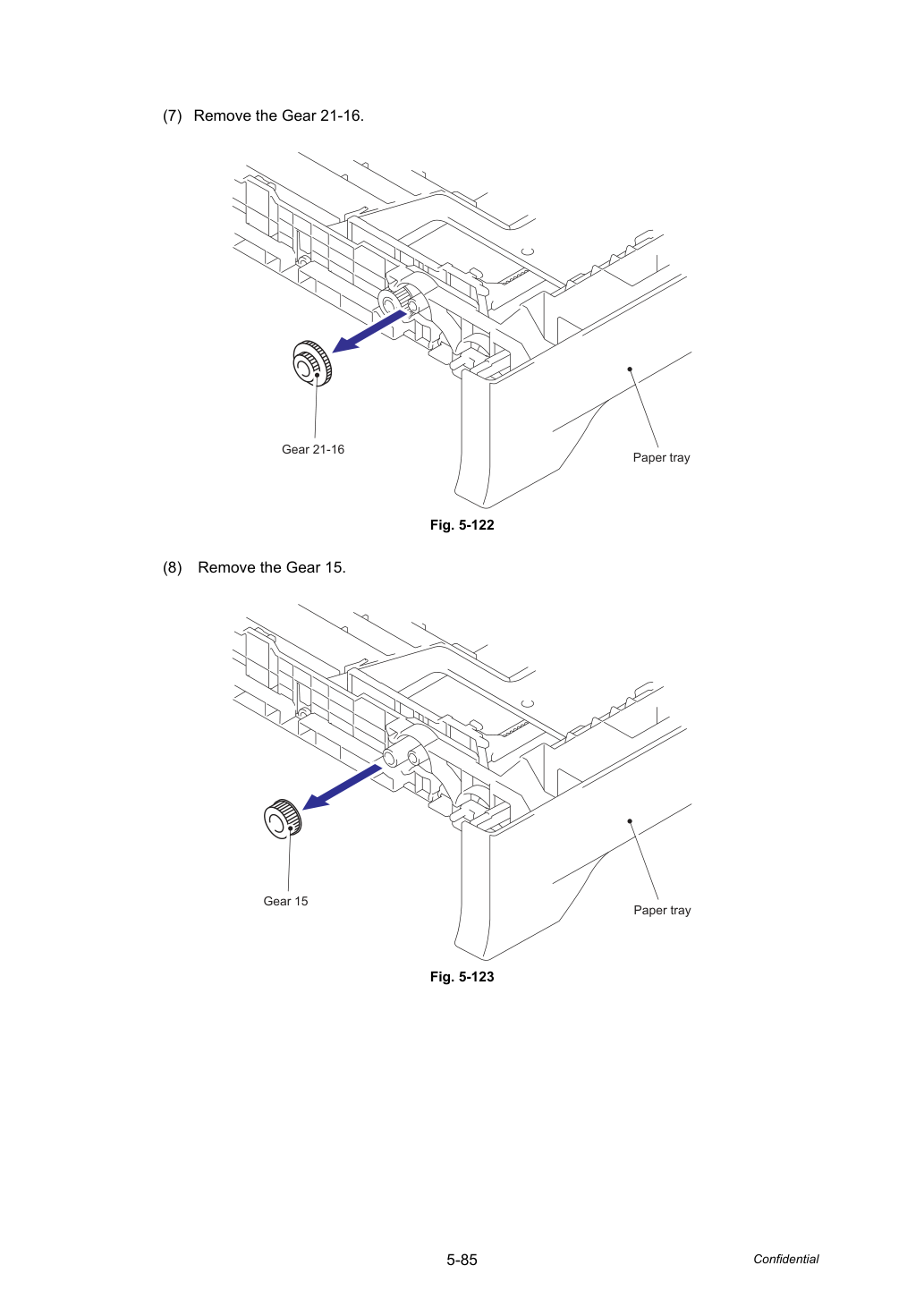

6. Извлеки шестерню Gear 21-16.
7. Извлеки шестерню Gear 15.

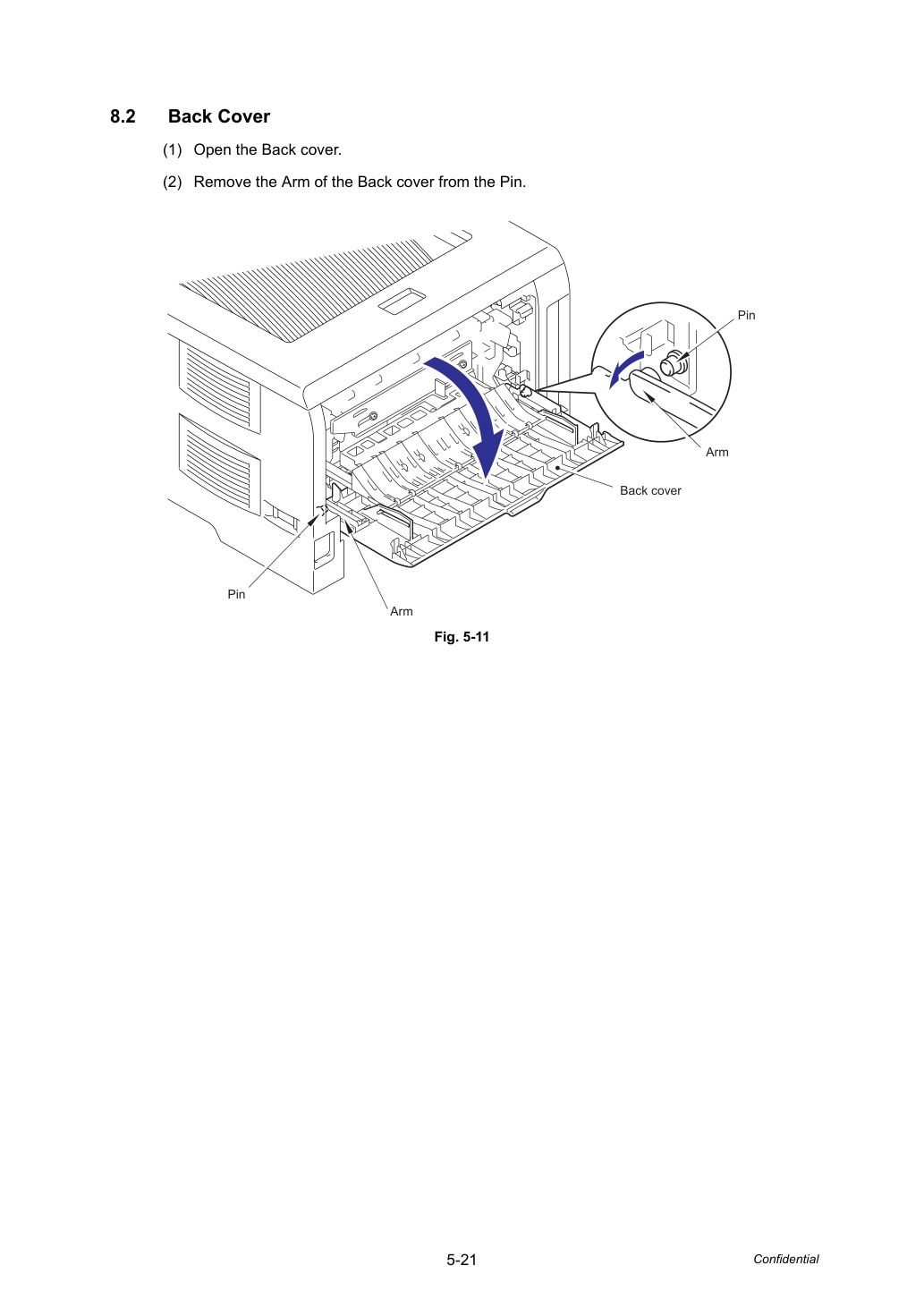

1. Открой заднюю крышку (Back cover).
2. Извлеки рычаг Arm узла Back cover из штыря Pin.

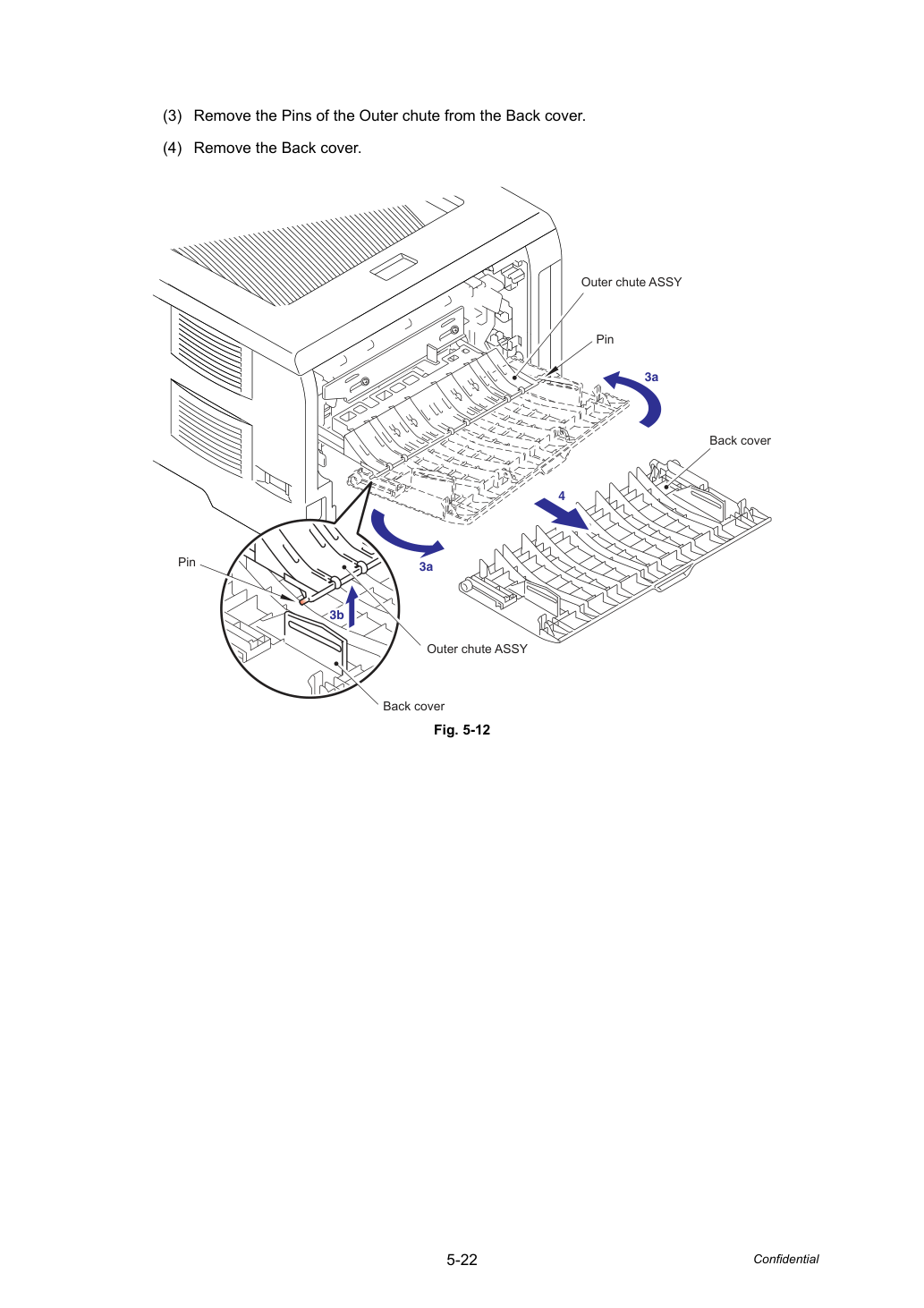

3. Извлеки штыри Pins направляющей Outer chute из Back cover.
4. Снимите Back cover.

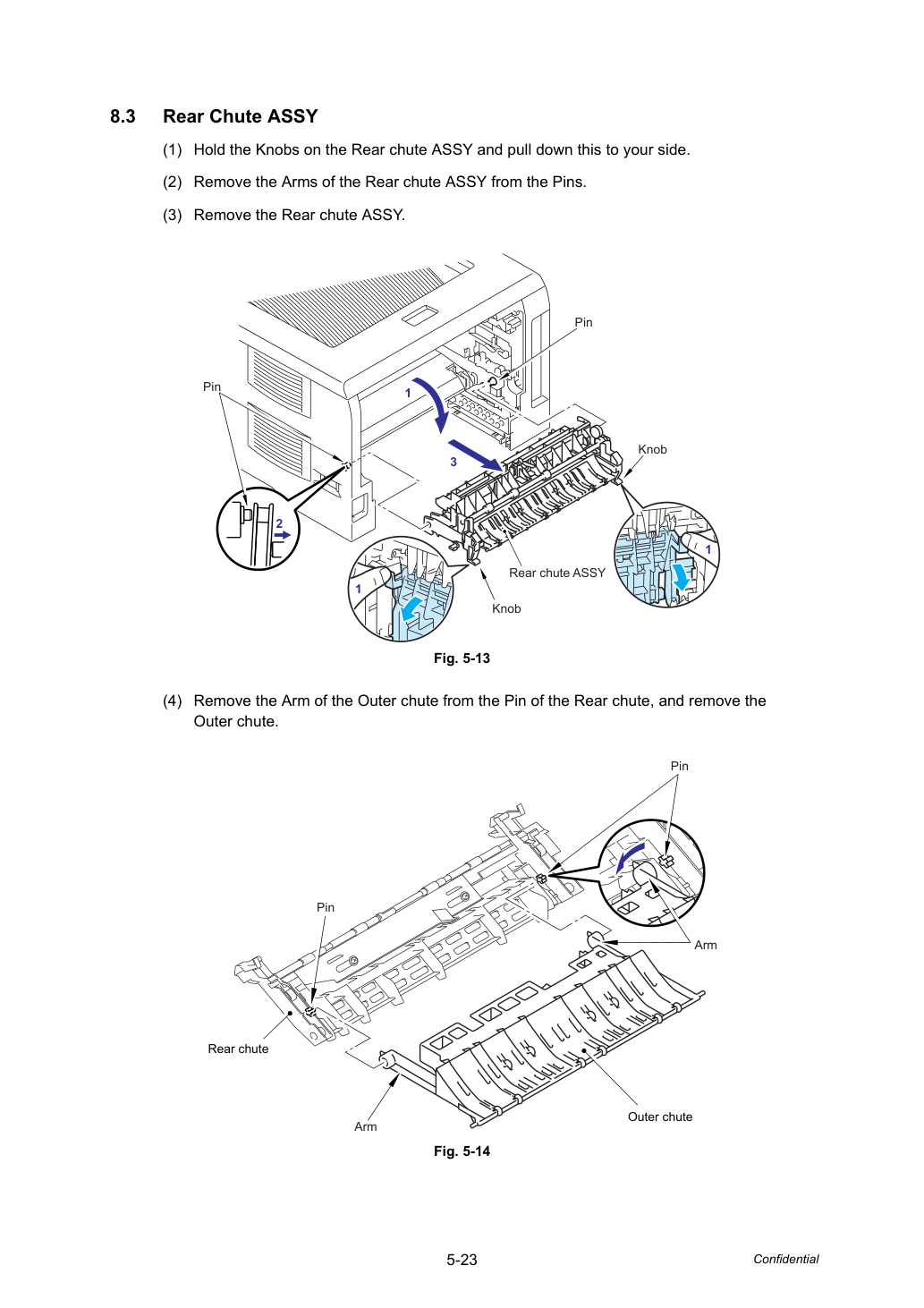

1. Держите Knobs на Rear chute ASSY и потяните вниз в свою сторону.
2. Снимите Arms узла Rear chute ASSY с Pins.
3. Снимите Rear chute ASSY.
4. Извлеки рычаг Arm направляющей Outer chute из штыря Pin задней направляющей Rear chute и извлеки.

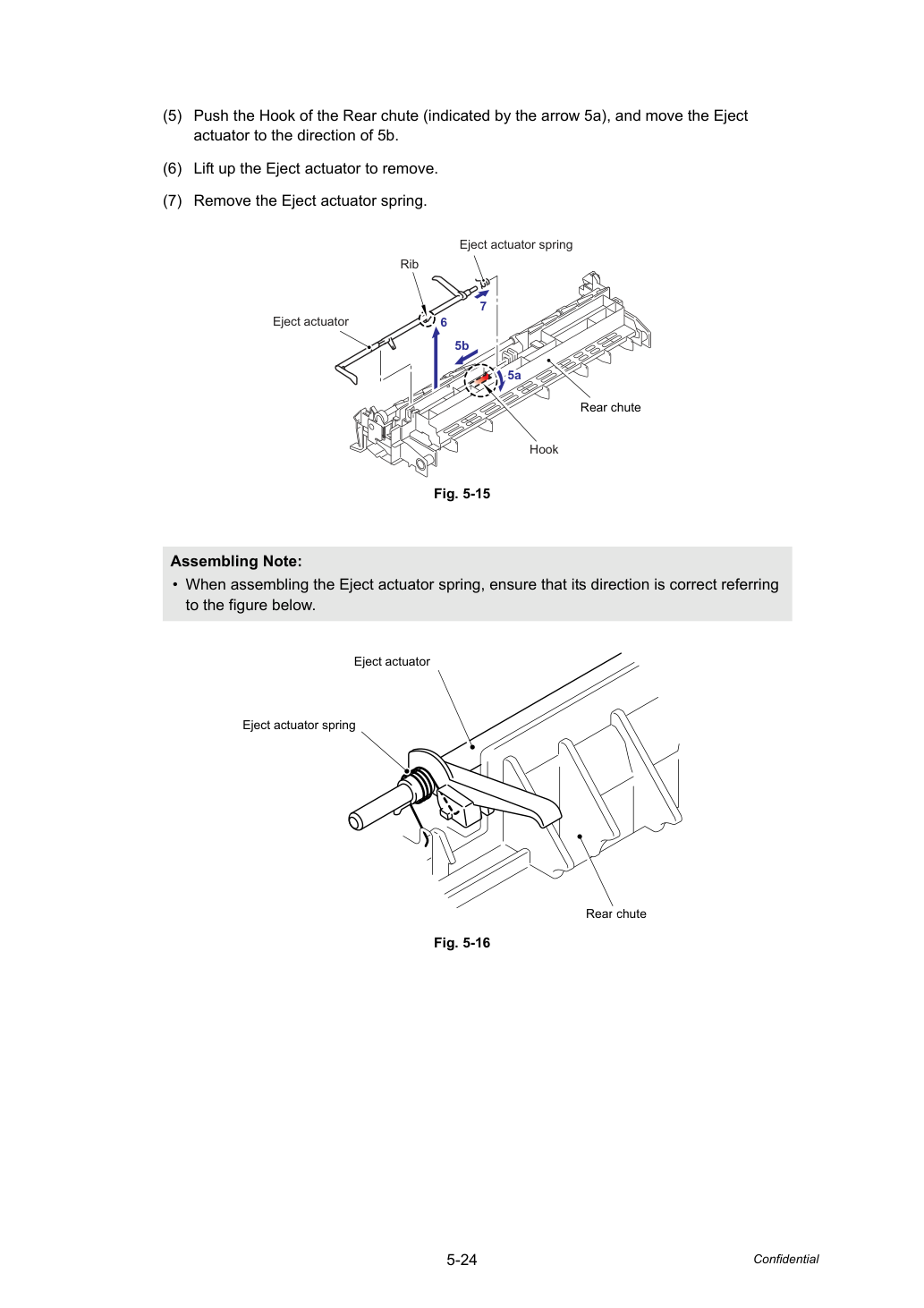

• При сборке пружины Eject actuator spring убедись, что её направление правильно, ориентируясь на рисунок ниже.

5. Нажми на крючок задней направляющей Rear chute (указано стрелкой 5a) и переместить актуатор Eject actuator в направлении 5b.
6. Подними актуатор Eject actuator и извлеки.
7. Снимите пружину актуатора выброса.

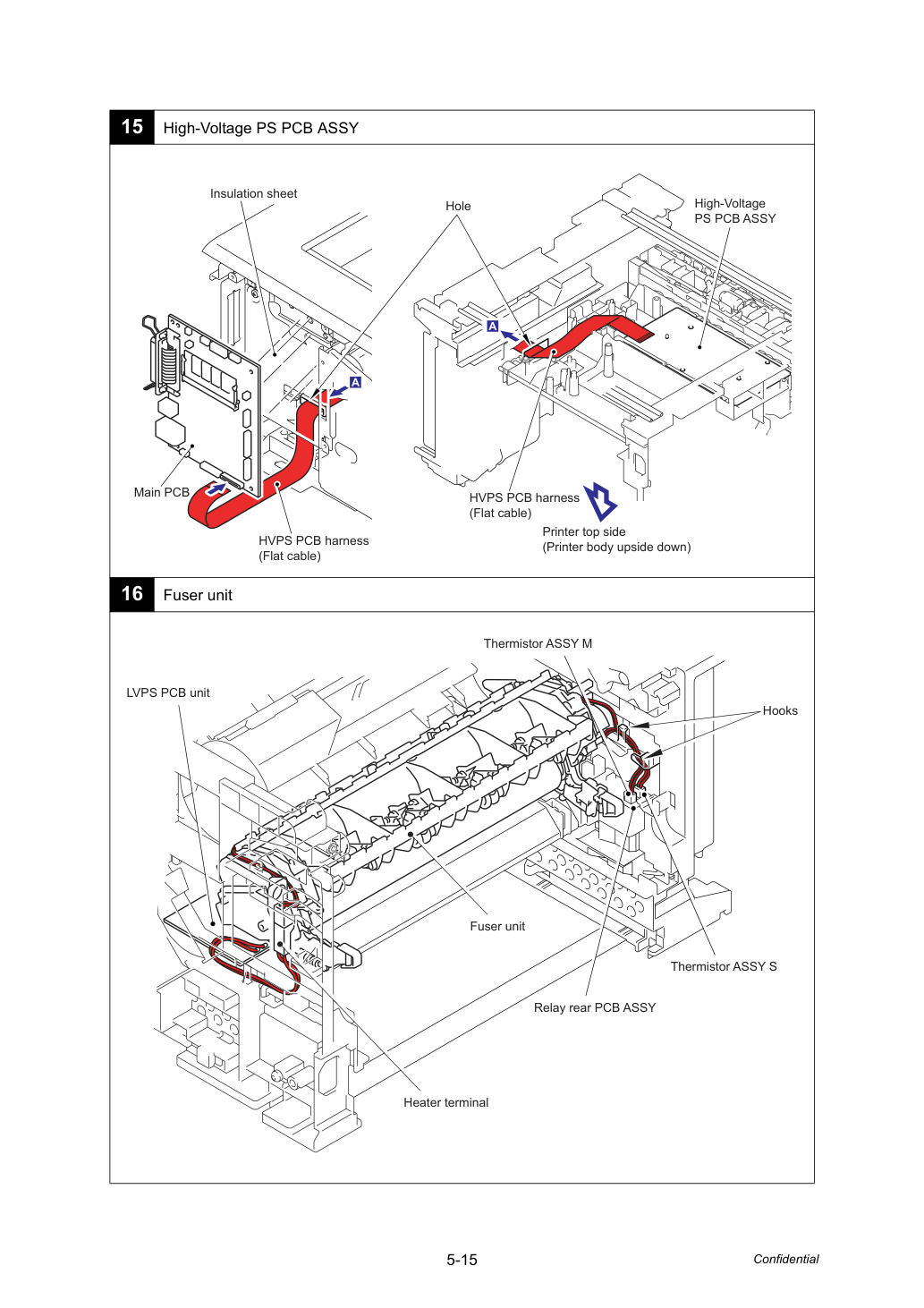

1c. Снимите крышку жгута FU 1.

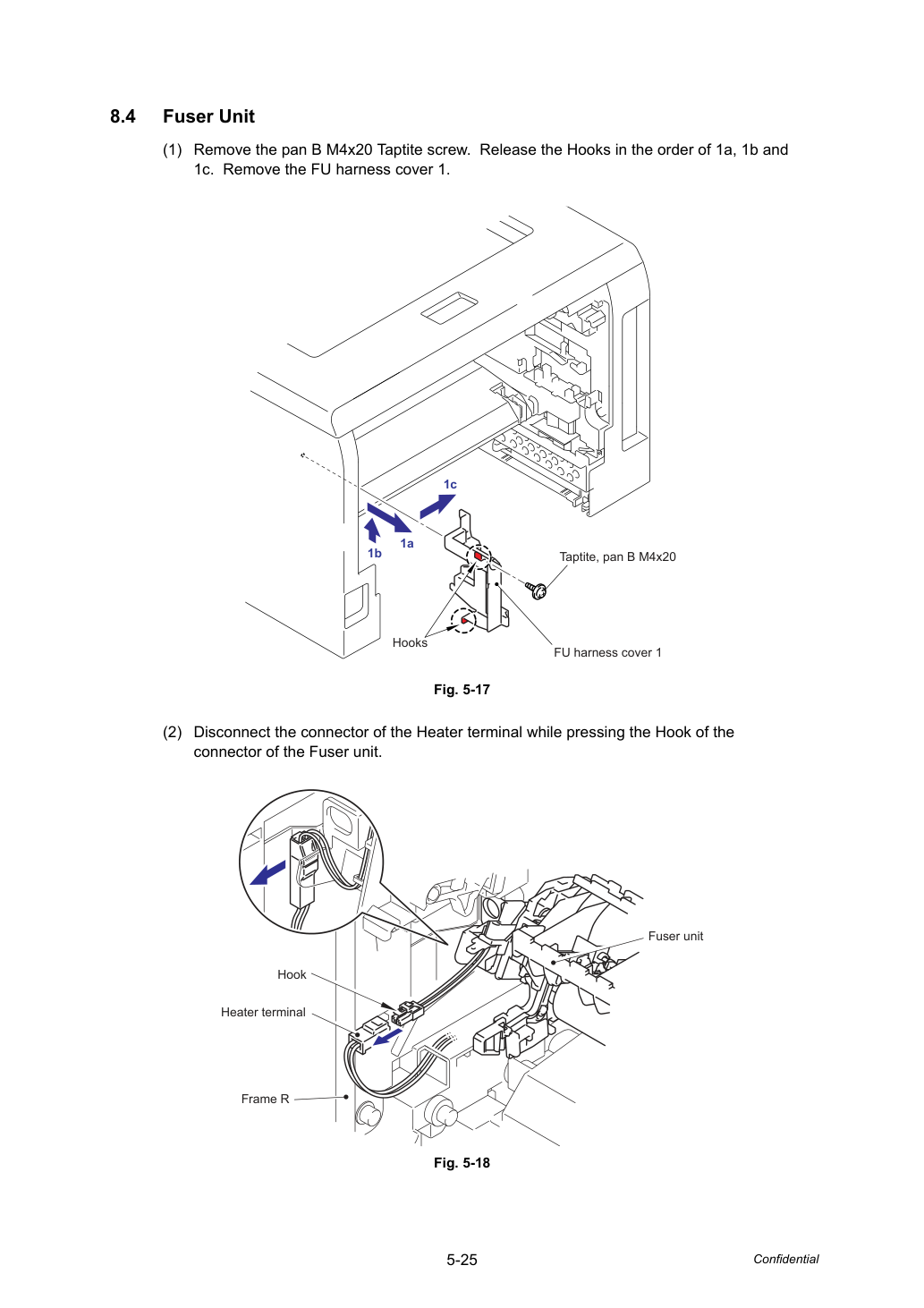

1. Снимите винт pan B M4x20 Taptite. Отожмите Крючки в порядке 1a, 1b и
2. Отсоедините разъём Heater terminal, нажимая на Hook разъёма Fuser unit.

Переместите rear PCB ASSY и снимите жгуты этих термисторов.

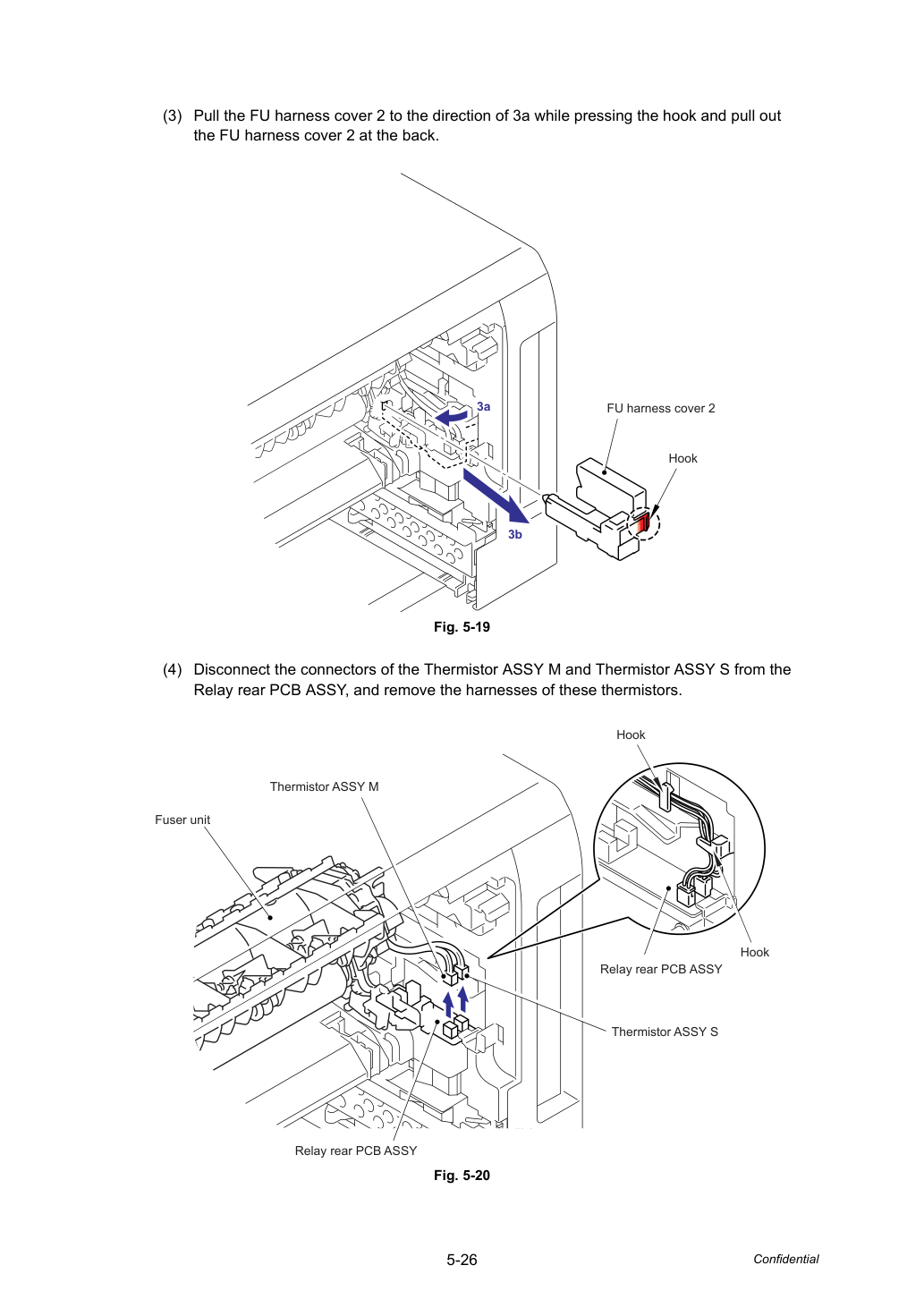

3. Потяните крышку жгута FU 2 в направлении 3a, нажимая на крючок, и вытащите крышку жгута FU 2 сзади.
4. Отсоедините разъёмы Thermistor ASSY M и Thermistor ASSY S от

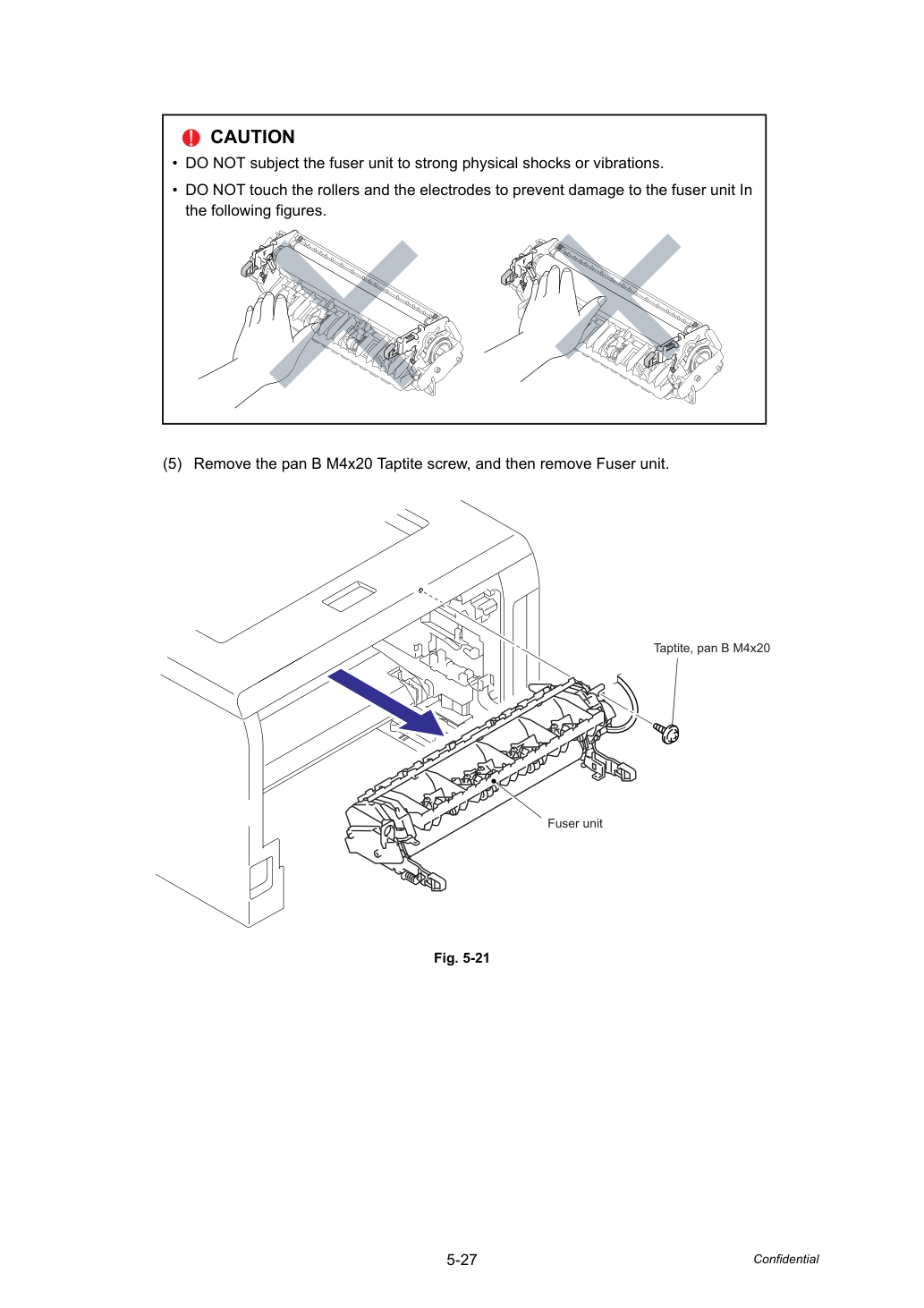

• НЕ подвергай термоузел сильным механическим ударам или вибрациям.

• НЕ касайся роликов и электродов во избежание повреждения термоузла, указанного на следующих рисунках.

5. Снимите винт pan B M4x20 Taptite, затем снимите узел термоузла (Fuser unit).

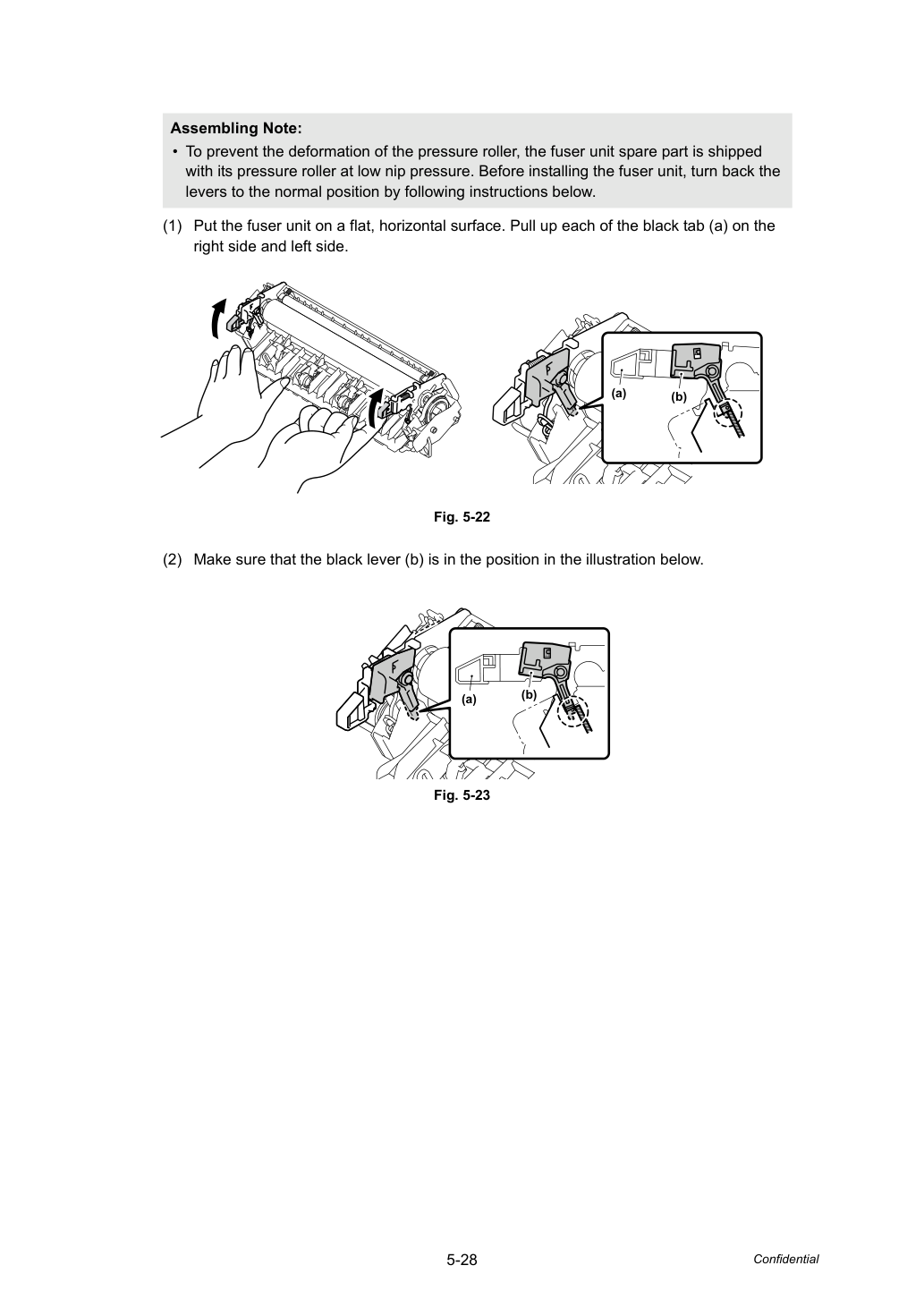

• Во избежание деформации ролика прижима запасная часть термоузла поставляется с роликом прижима при низком давлении. Перед установкой термоузла верни рычаги в нормальное положение согласно инструкциям ниже.

1. Установи термоузел на плоскую горизонтальную поверхность. Подними каждый черный язычок (a) с правой и левой стороны.
2. Убедись, что черный рычаг (b) находится в положении, показанном на рисунке ниже.

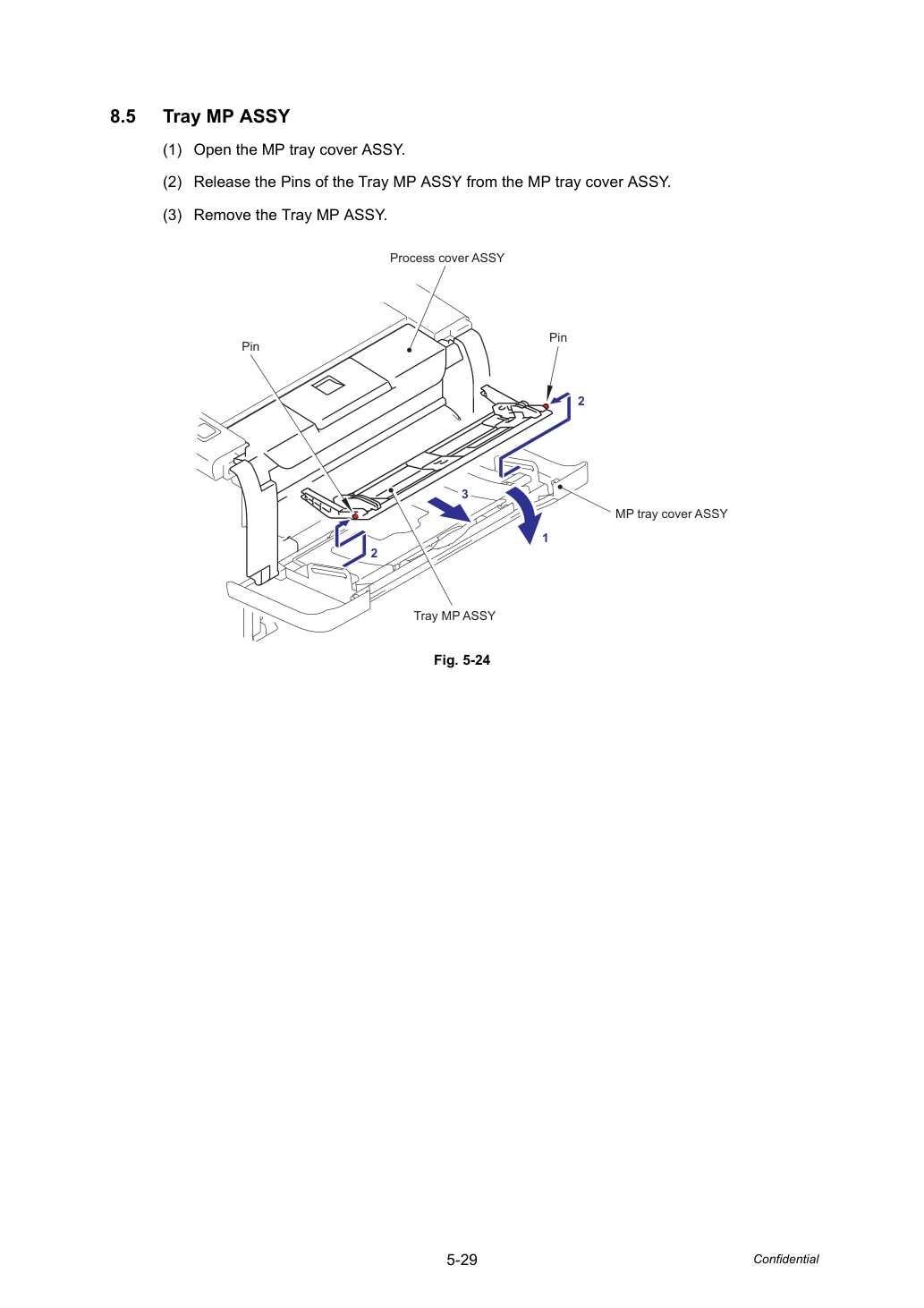

1. Откройте крышку лотка MP ASSY.
2. Отожмите Штифты лотка MP ASSY от крышки лотка MP ASSY.
3. Снимите лоток MP ASSY.

4b для отжима Штифтов и снимите их.

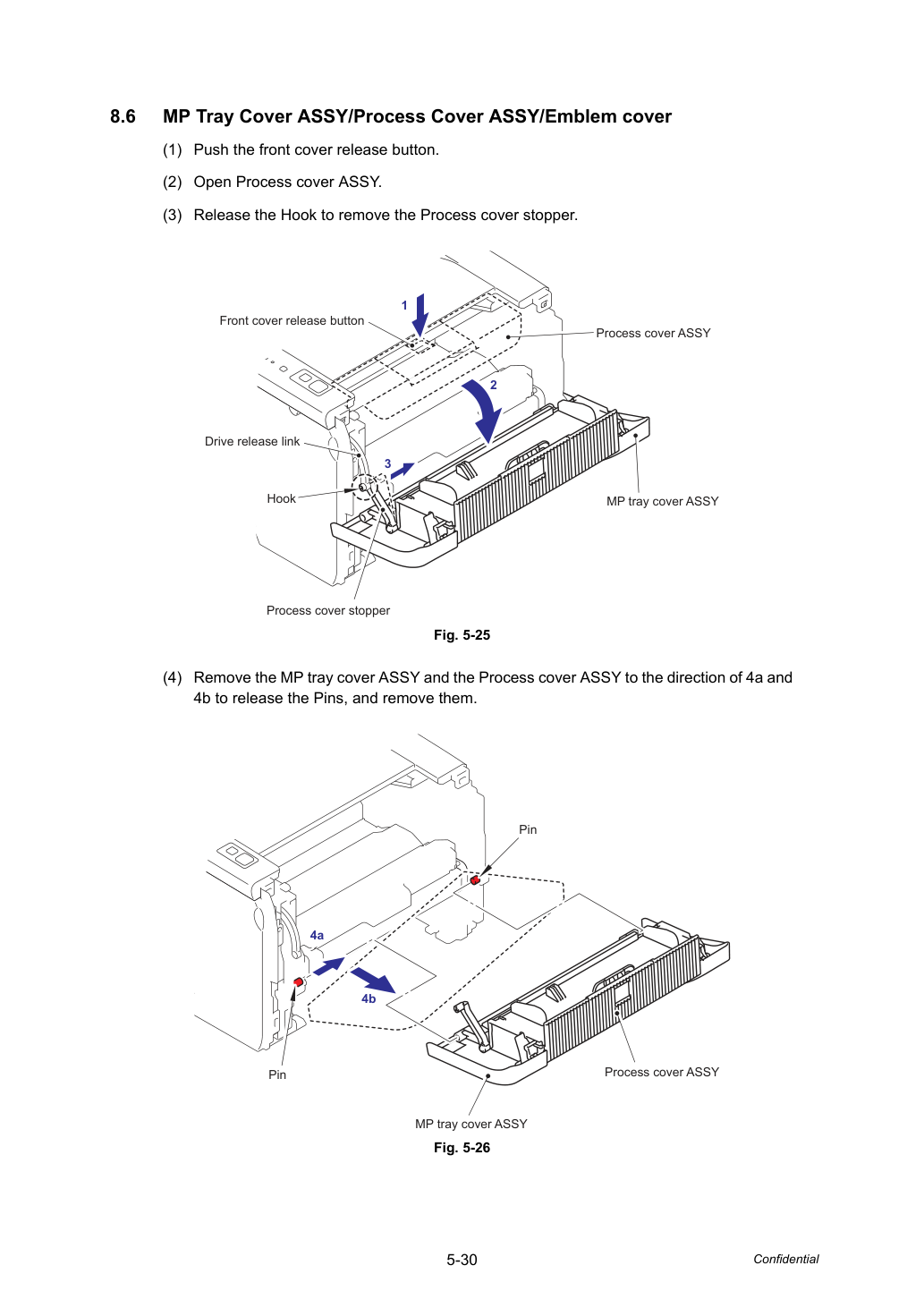

1. Нажмите кнопку отпуска передней крышки.
2. Откройте узел крышки Process (Process cover ASSY).
3. Отожмите Крючок для снятия ограничителя крышки Process.
4. Снимите крышку лотка MP ASSY и узел крышки Process в направлении 4a и

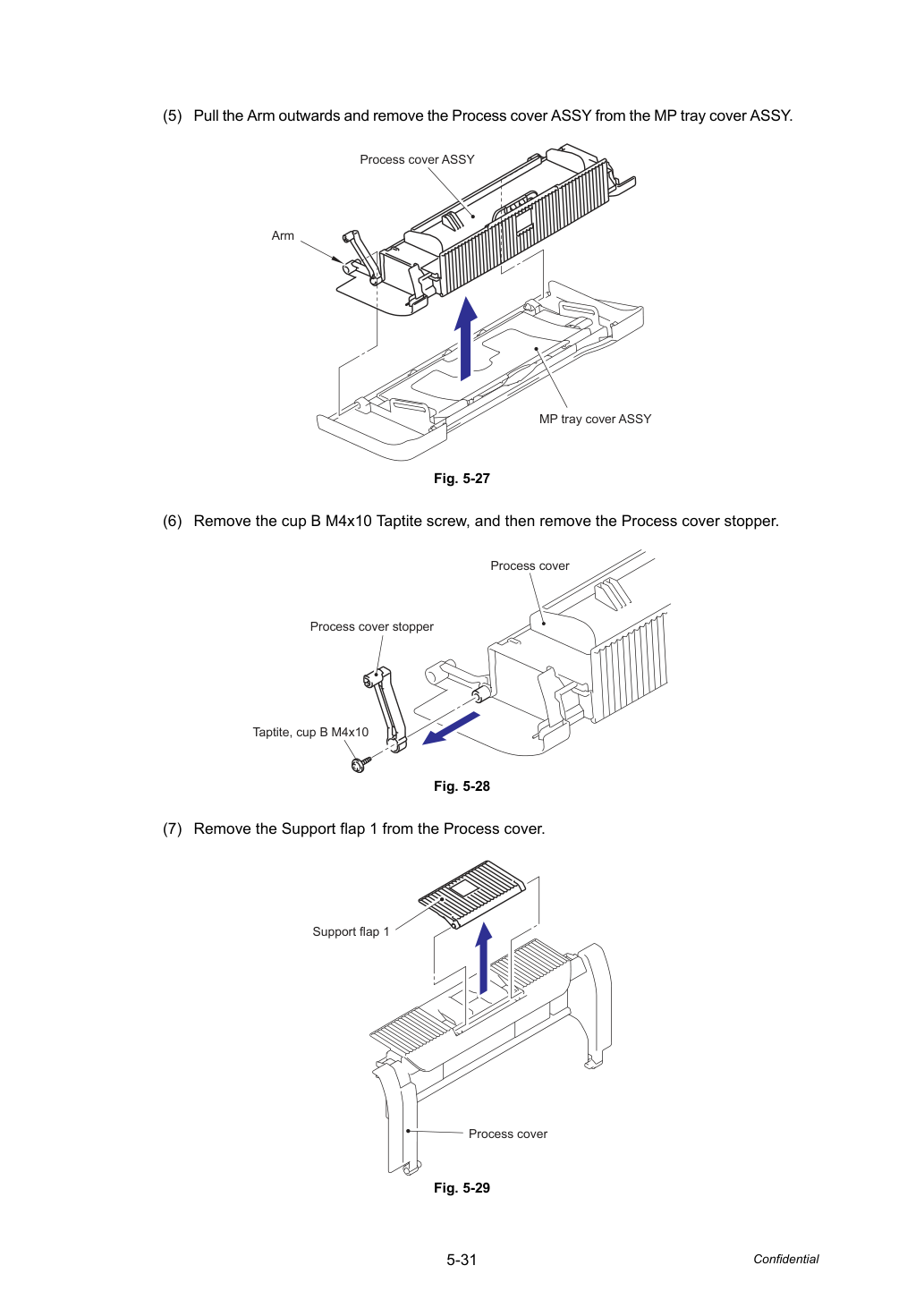

5. Потяните Рычаг наружу и снимите узел крышки Process от крышки лотка MP ASSY.
6. Снимите винт cup B M4x10 Taptite, затем снимите ограничитель крышки Process.
7. Снимите откидную панель поддержки 1 с крышки Process.

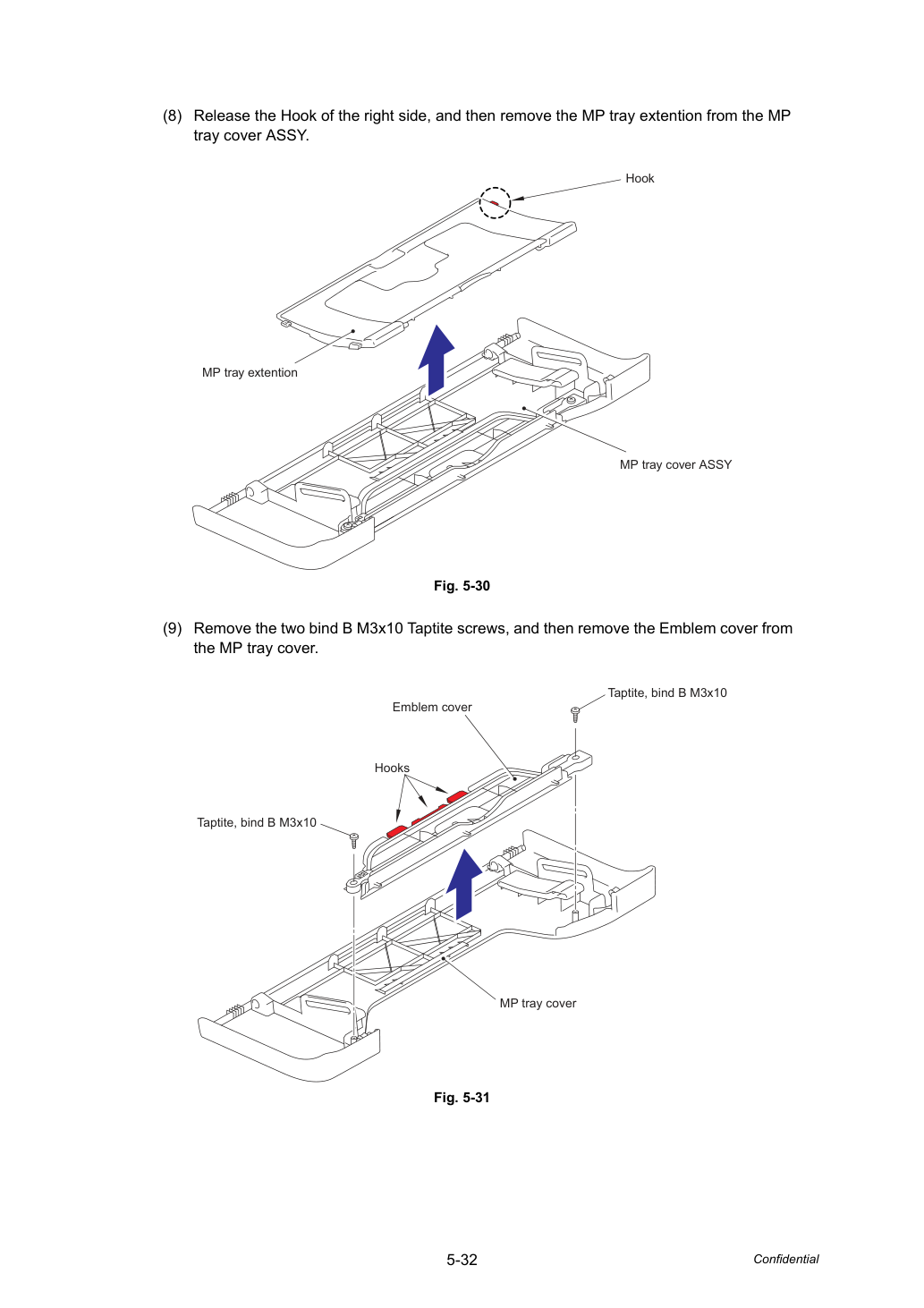

8. Отожмите Крючок правой стороны, затем снимите расширитель лотка MP от крышки лотка MP ASSY.
9. Снимите два винта bind B M3x10 Taptite, затем снимите крышку эмблемы с крышки лотка MP.

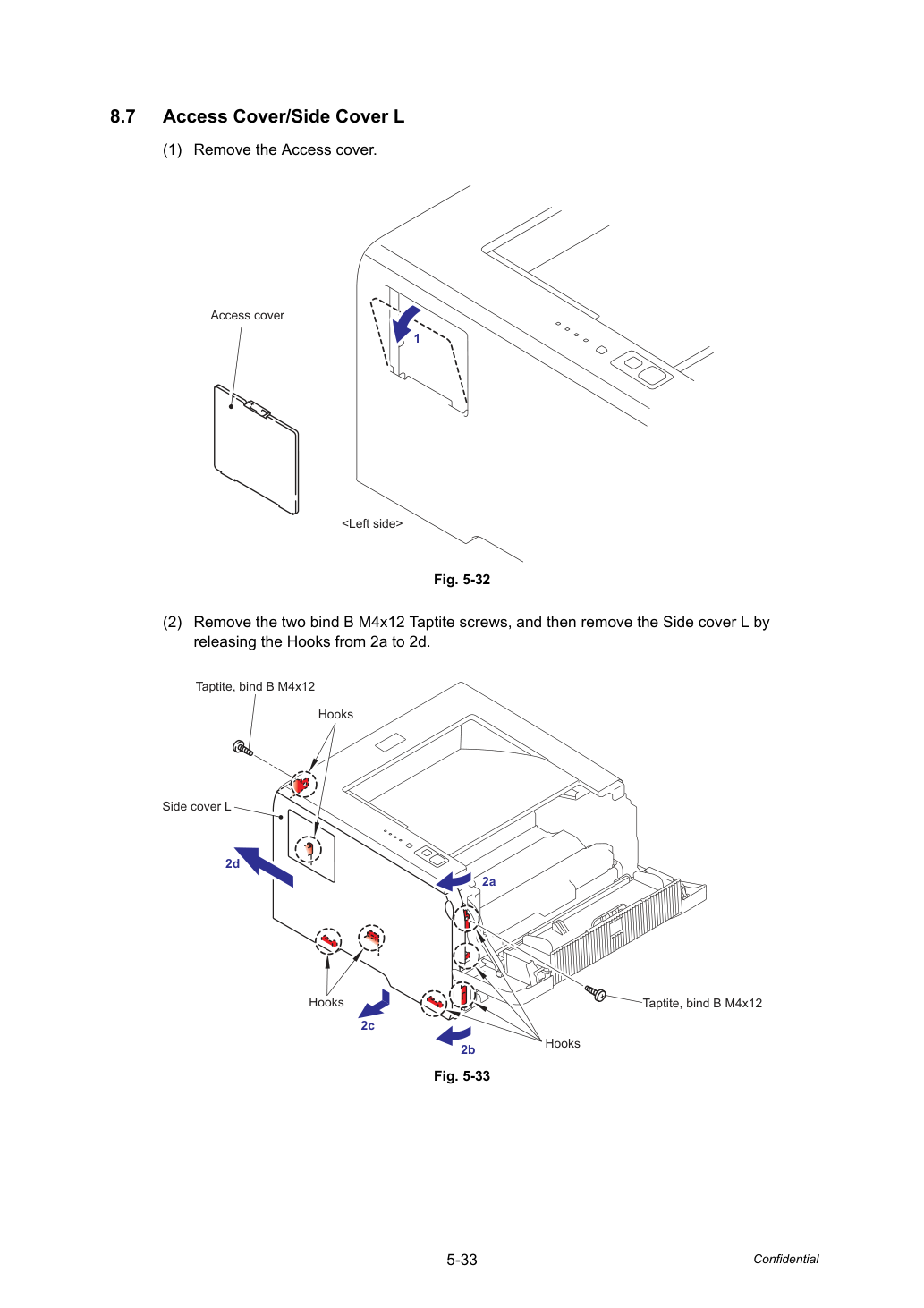

1. Снимите крышку доступа.
2. Снимите два винта bind B M4x12 Taptite, затем снимите левую боковую крышку (Side cover L), отжав Крючки с 2a по 2d.

• После отключения плоского кабеля (кабелей) проверьте, что каждый кабель не поврежден на конце и не закорочен.

• При подключении плоского кабеля (кабелей) не вставляйте его под углом. После вставки проверьте, что кабель не под углом.

• При сборке главной печатной платы (Main PCB) убедитесь, что ферритовое кольцо установлено правильно.

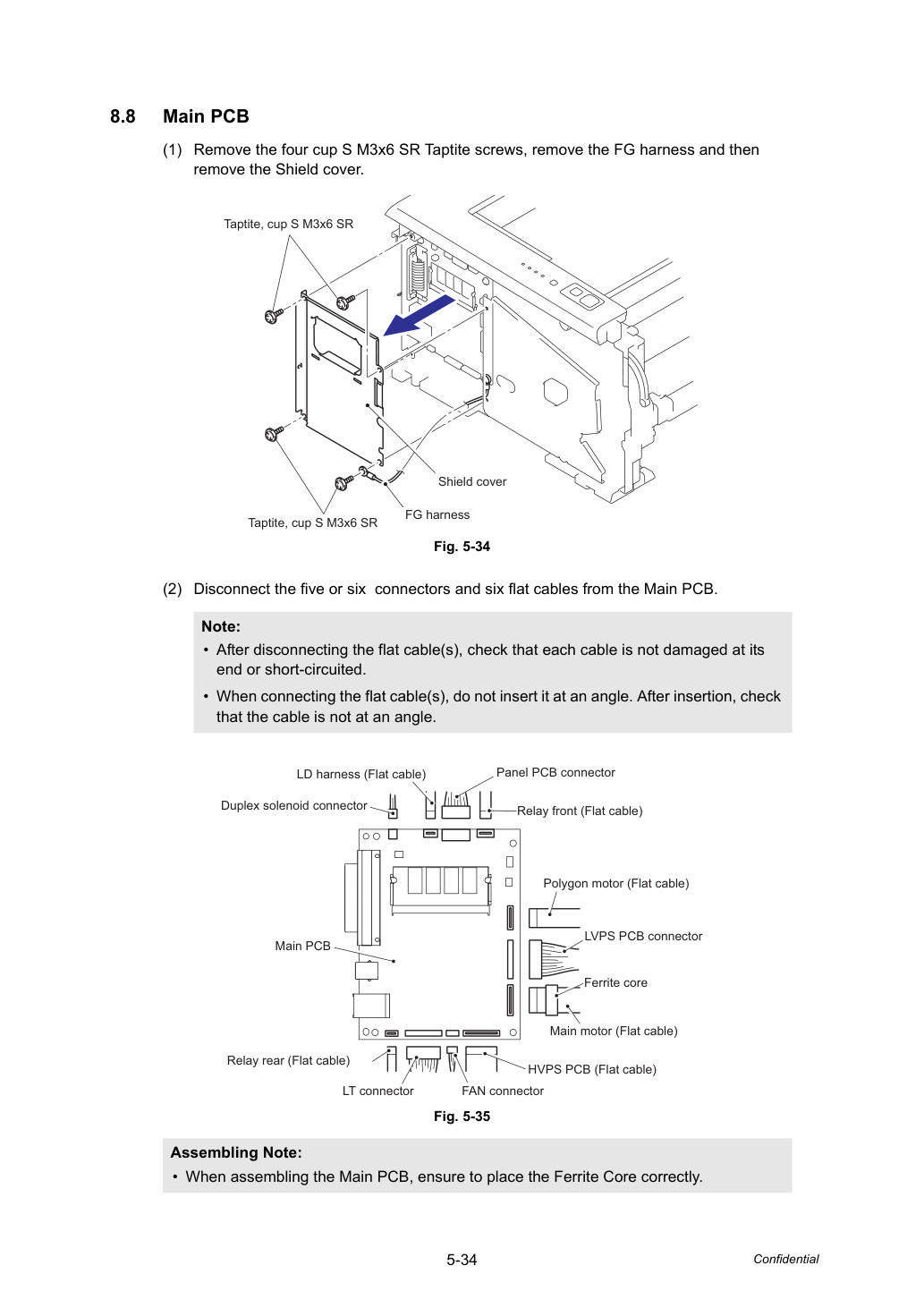

1. Снимите четыре винта cup S M3x6 SR Taptite, снимите жгут FG и затем снимите защитную крышку.
2. Отключите пять или шесть разъемов и шесть плоских кабелей от главной печатной платы (Main PCB).

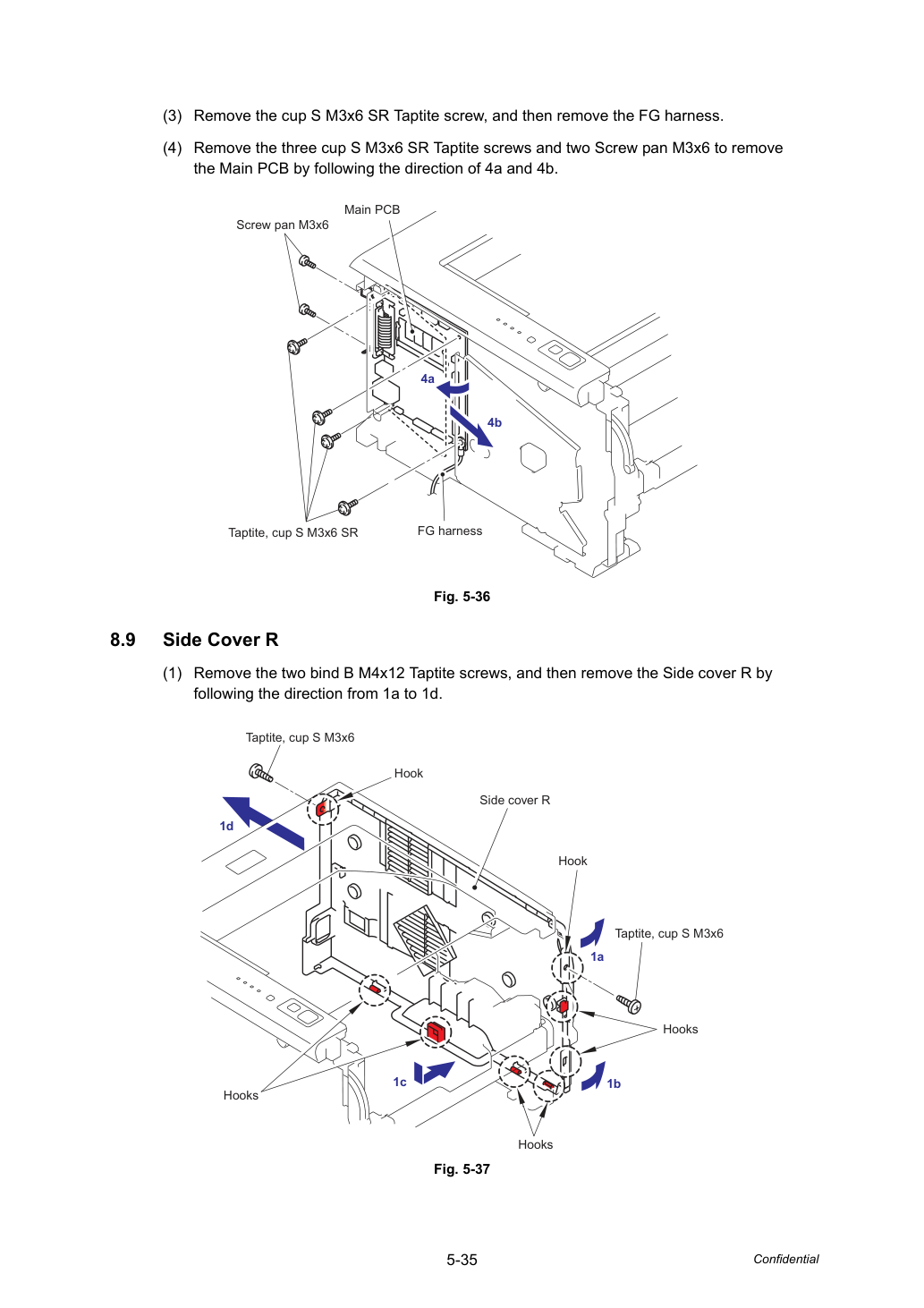

3. Снимите винт cup S M3x6 SR Taptite, затем снимите жгут FG.
4. Снимите три винта cup S M3x6 SR Taptite и два винта pan M3x6 для снятия главной печатной платы (Main PCB), следуя направлениям 4a и 4b.
1. Снимите два винта bind B M4x12 Taptite, затем снимите правую боковую крышку (Side cover R), следуя направлениям с 1a по 1d.

После этой процедуры следуют процедуры разборки левого каркаса (Frame L).

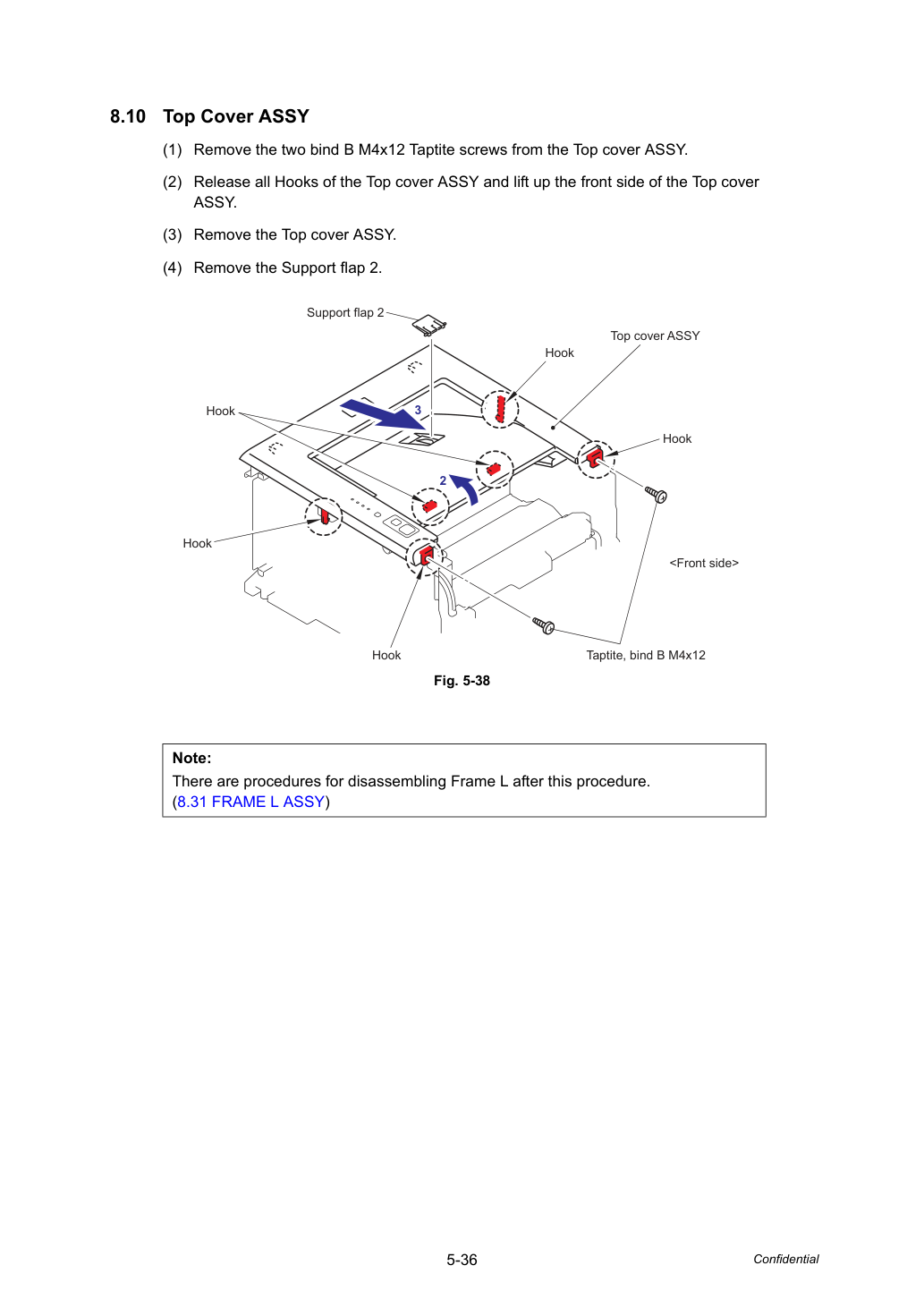

1. Снимите два винта bind B M4x12 Taptite с узла верхней крышки (Top cover ASSY).
2. Отпустите все Hooks узла Top cover ASSY и поднимите переднюю часть Top cover.
3. Снимите Top cover ASSY.
4. Снимите откидную панель поддержки 2.

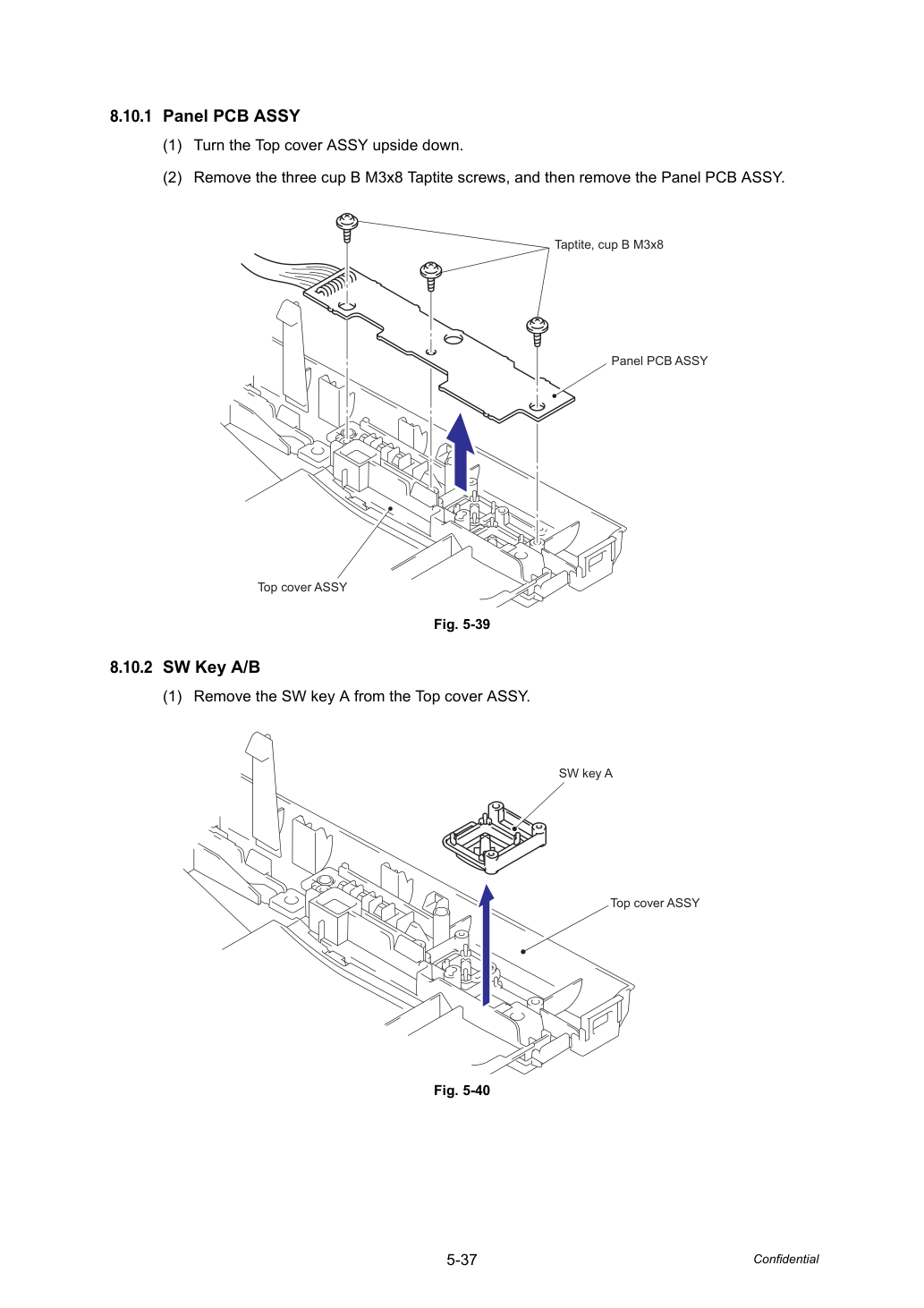

1. Переверните узел верхней крышки (Top cover ASSY) вверх ногами.
2. Снимите три винта cup B M3x8 Taptite, затем снимите узел платы панели (Panel PCB ASSY).
1. Снимите кнопку SW A с узла верхней крышки (Top cover ASSY).

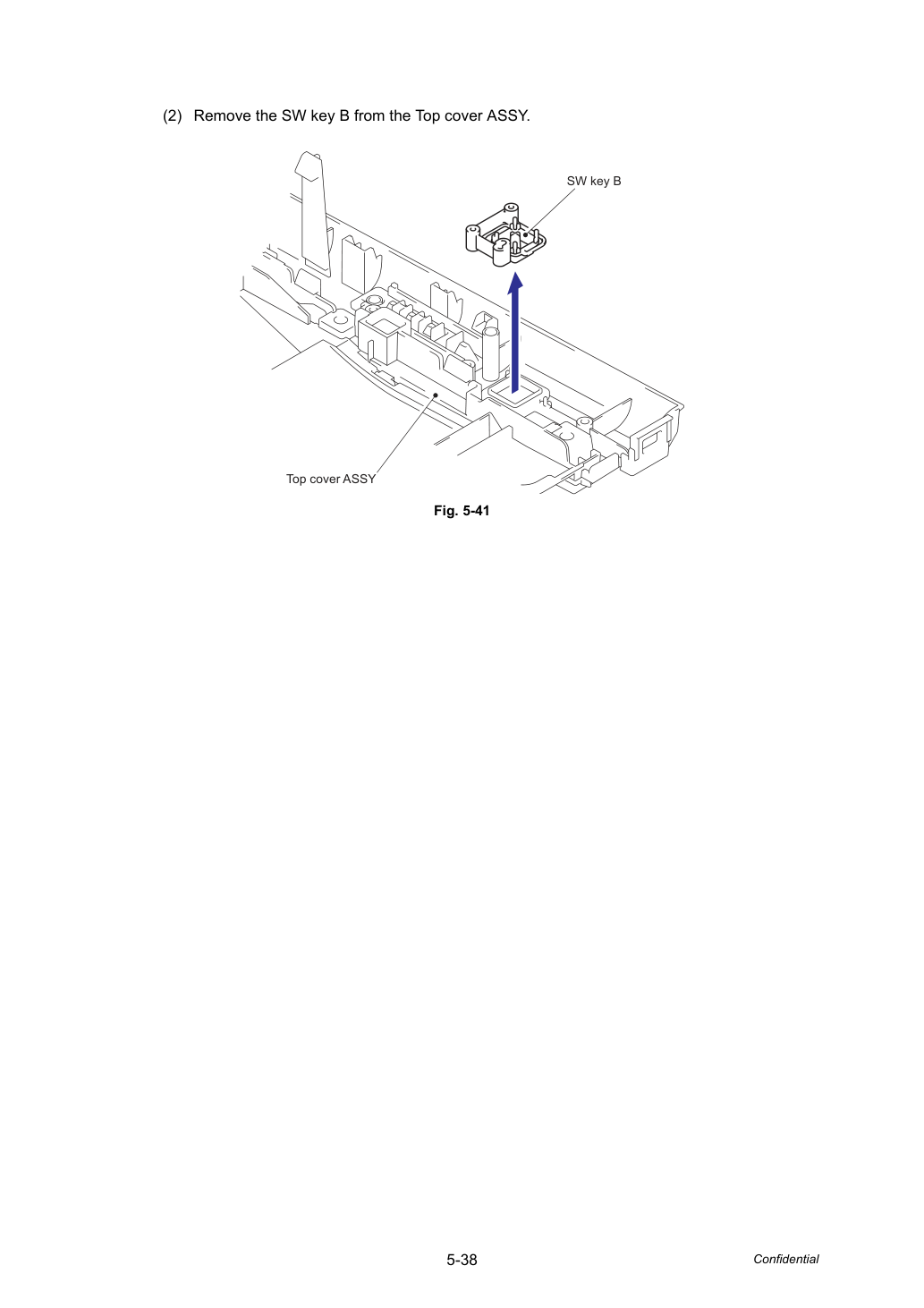

2. Снимите кнопку SW B с узла верхней крышки (Top cover ASSY).

• При сборке внутреннего желоба (Inner chute) затягивайте винты в порядке букв, указанном на рисунке выше.

• При сборке держателя прижимного ролика (Pinch roller holder) убедитесь, что его ориентация правильная, как показано на рисунке выше.

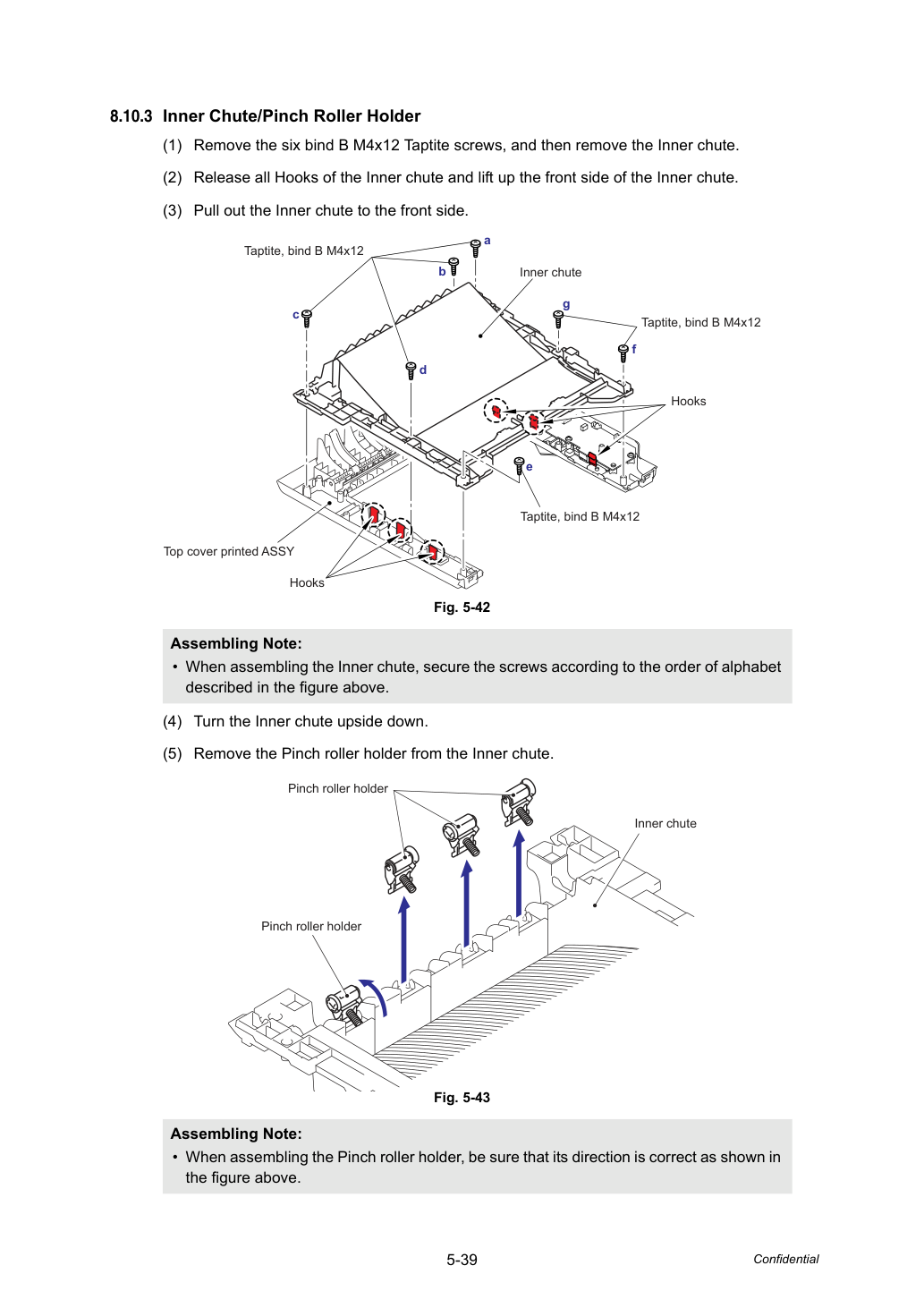

1. Снимите шесть винтов bind B M4x12 Taptite, затем снимите внутренний желоб (Inner chute).
2. Отожмите все Крючки внутреннего желоба (Inner chute) и поднимите переднюю сторону внутреннего желоба.
3. Вытащите внутренний желоб (Inner chute) спереди.
4. Переверни Внутренний желоб вверх дном.
5. Снимите держатель прижимного ролика со Внутреннего желоба.

• Будь осторожен, не уроняй шестерню.

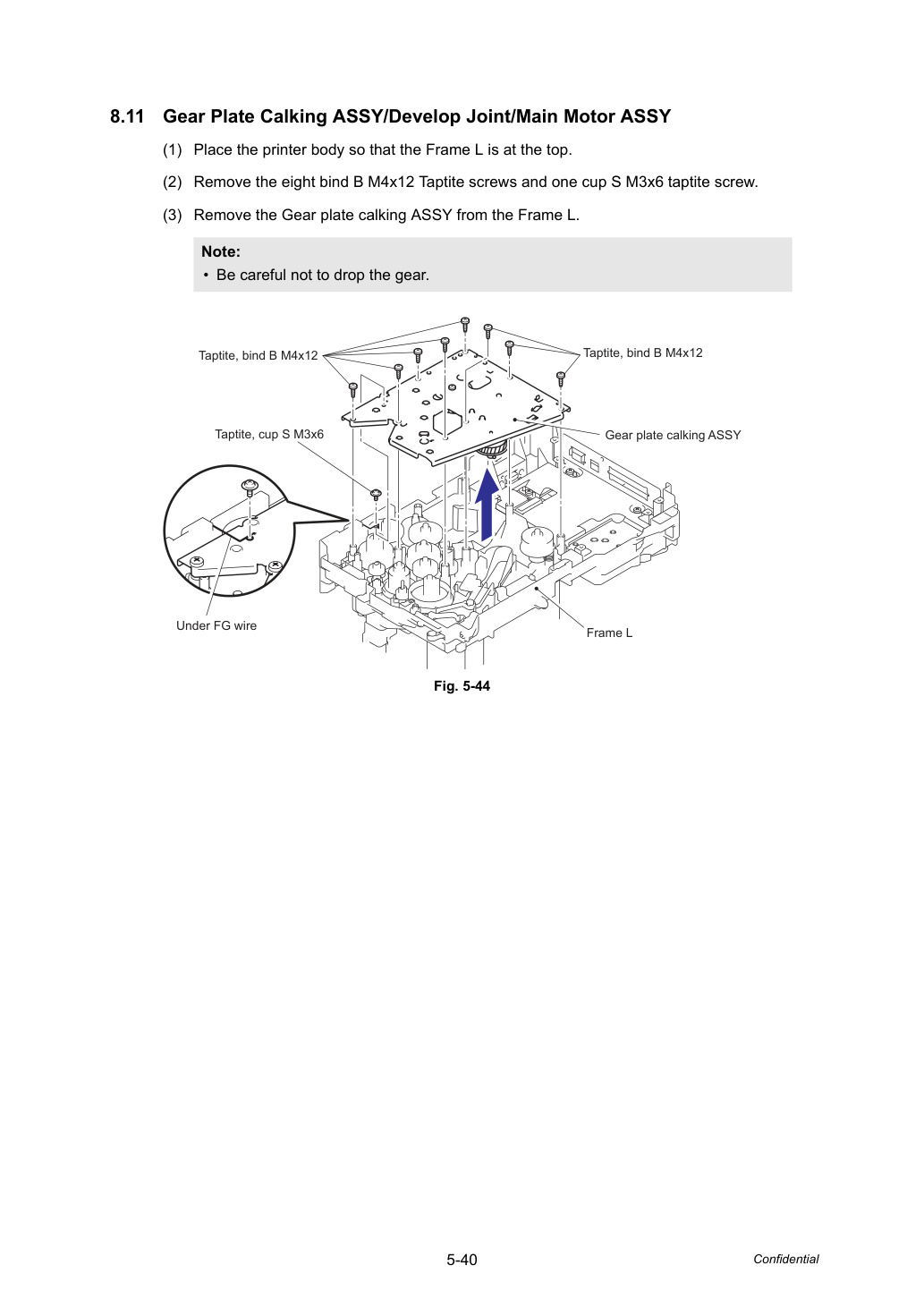

1. Расположи корпус принтера так, чтобы Рама L находилась сверху.
2. Снимите восемь винтов крепления B M4x12 Taptite и один винт чашечный S M3x6 Taptite.
3. Снимите узел Пластина редуктора (Gear plate calking ASSY) с Рамы L.

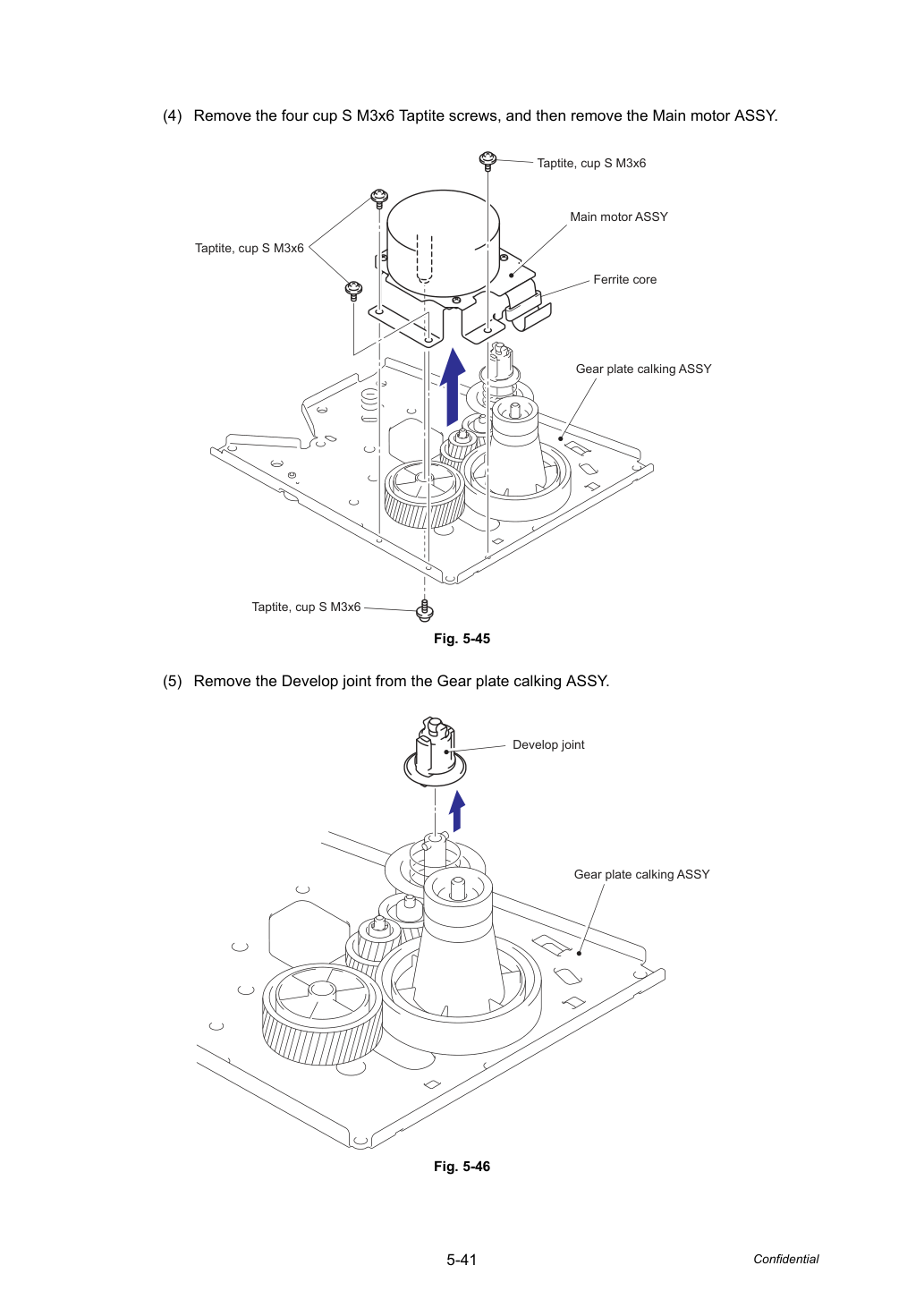

4. Снимите четыре винта чашечных S M3x6 Taptite, затем снимите узел главный двигатель (Main motor ASSY).
5. Снимите соединение Develop с узла Пластина редуктора (Gear plate calking ASSY).

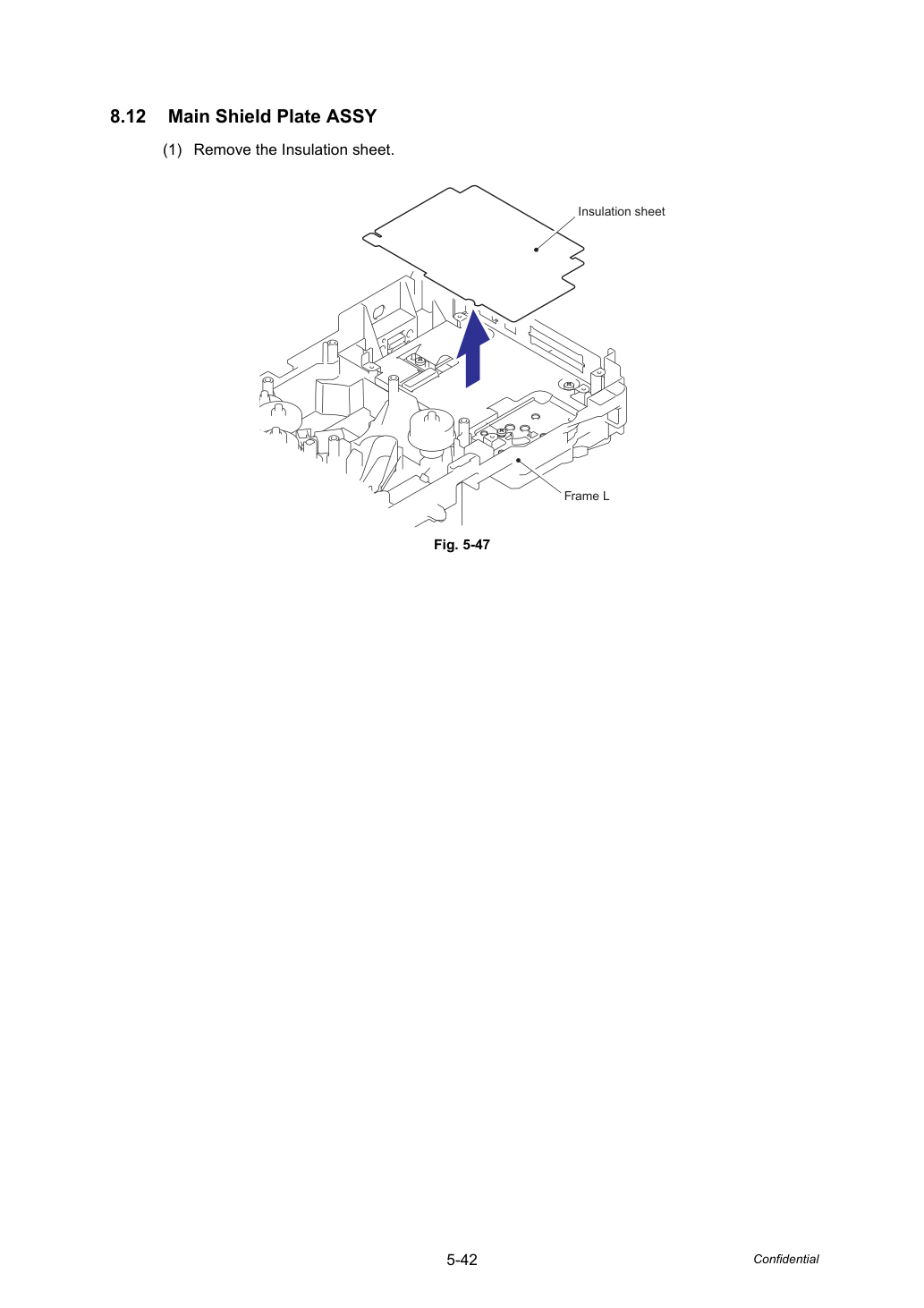

1. Снимите теплоизоляционный лист.

• При сборке Пластины убедитесь, что Пластина установлена в базовую пластину LV.

• При сборке Пластины закрепите винт со стороны Рамы L сначала, затем винт со стороны базовой пластины LV.

2. Снимите два винта крепления B M4x12 Taptite, затем снимите Пластину.

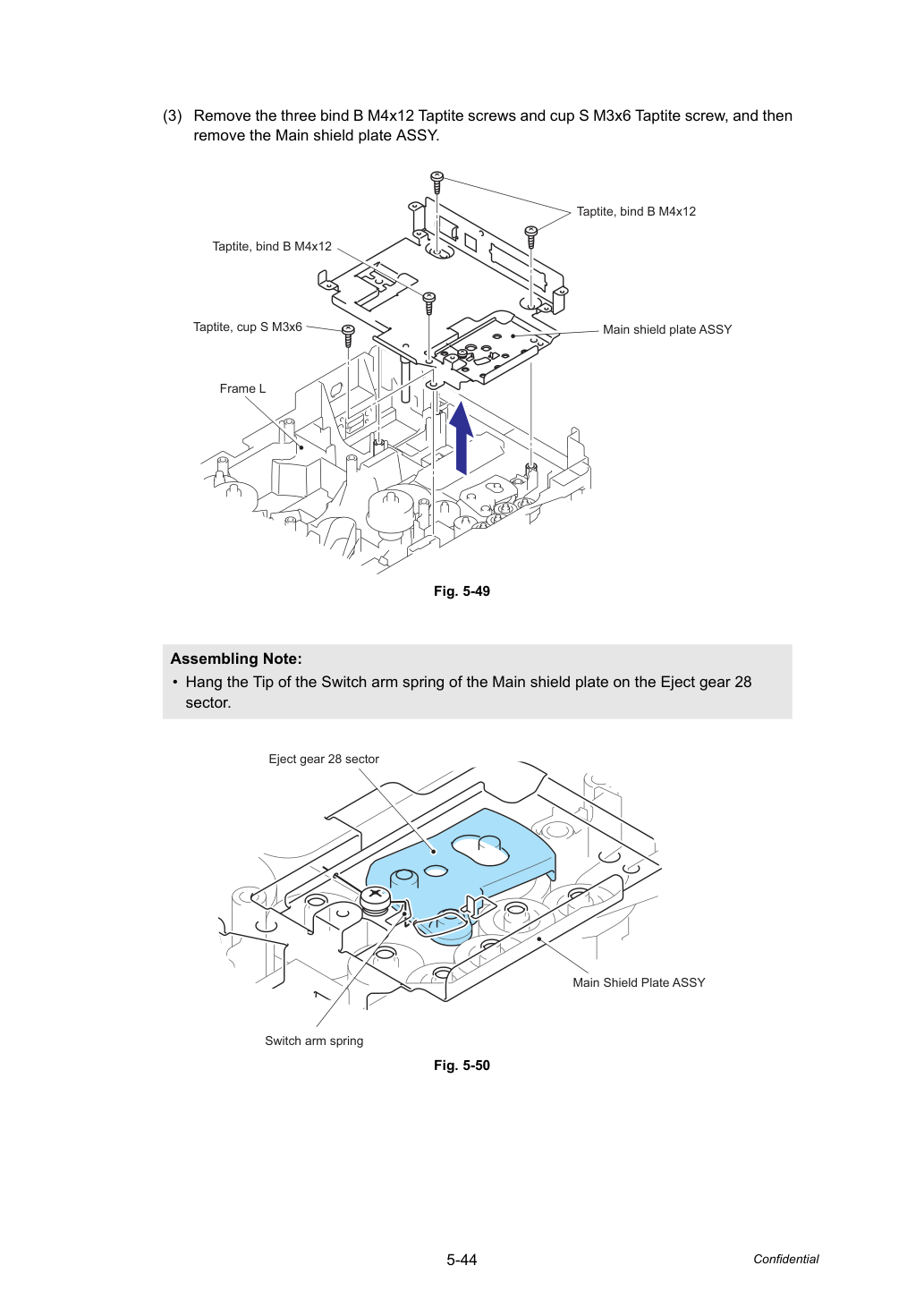

• Повесьте кончик пружины рычага переключателя главной защитной пластины на секторный кулачок Eject gear 28.

3. Снимите три винта крепления B M4x12 Taptite и винт чашечный S M3x6 Taptite, затем снимите узел главная защитная пластина (Main shield plate ASSY).

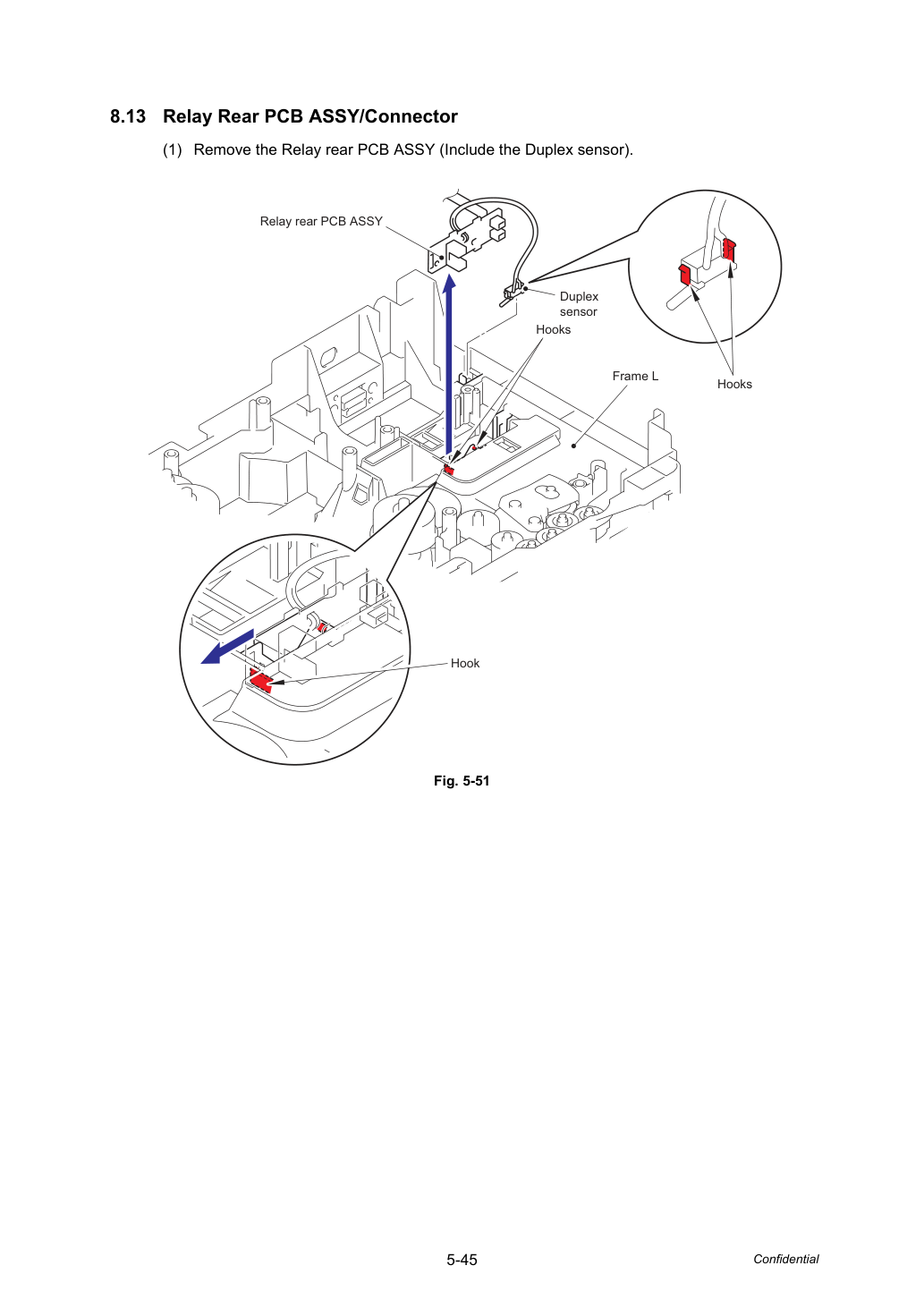

1. Снимите узел реле задней платы PCB (включая датчик Duplex) (Relay rear PCB ASSY). датчик

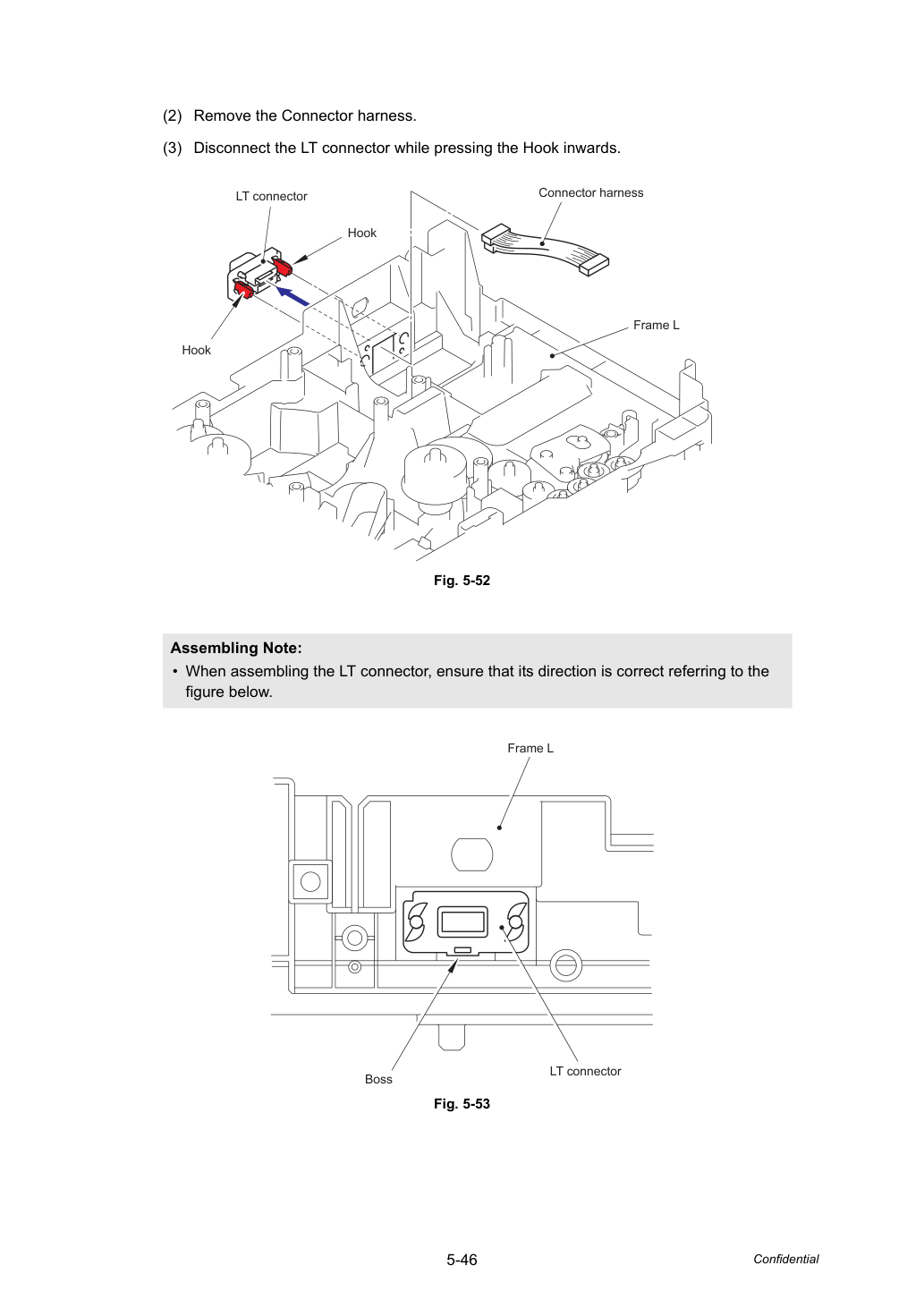

• При подключении разъёма LT убедитесь, что его ориентация правильна, ориентируясь на рисунок ниже.

2. Снимите жгут соединителя.
3. Отсоедините разъём LT, нажимая на крючок внутрь.

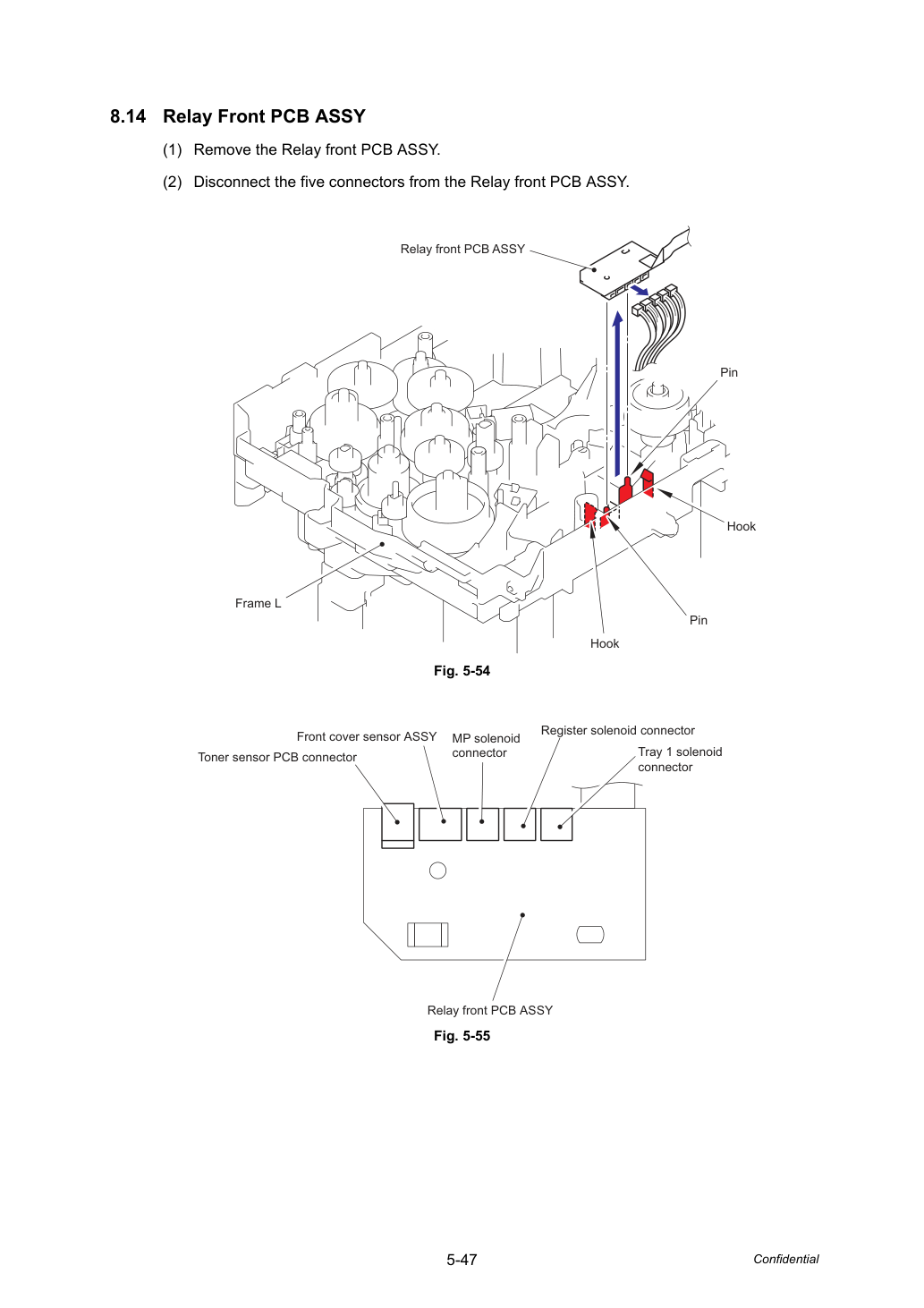

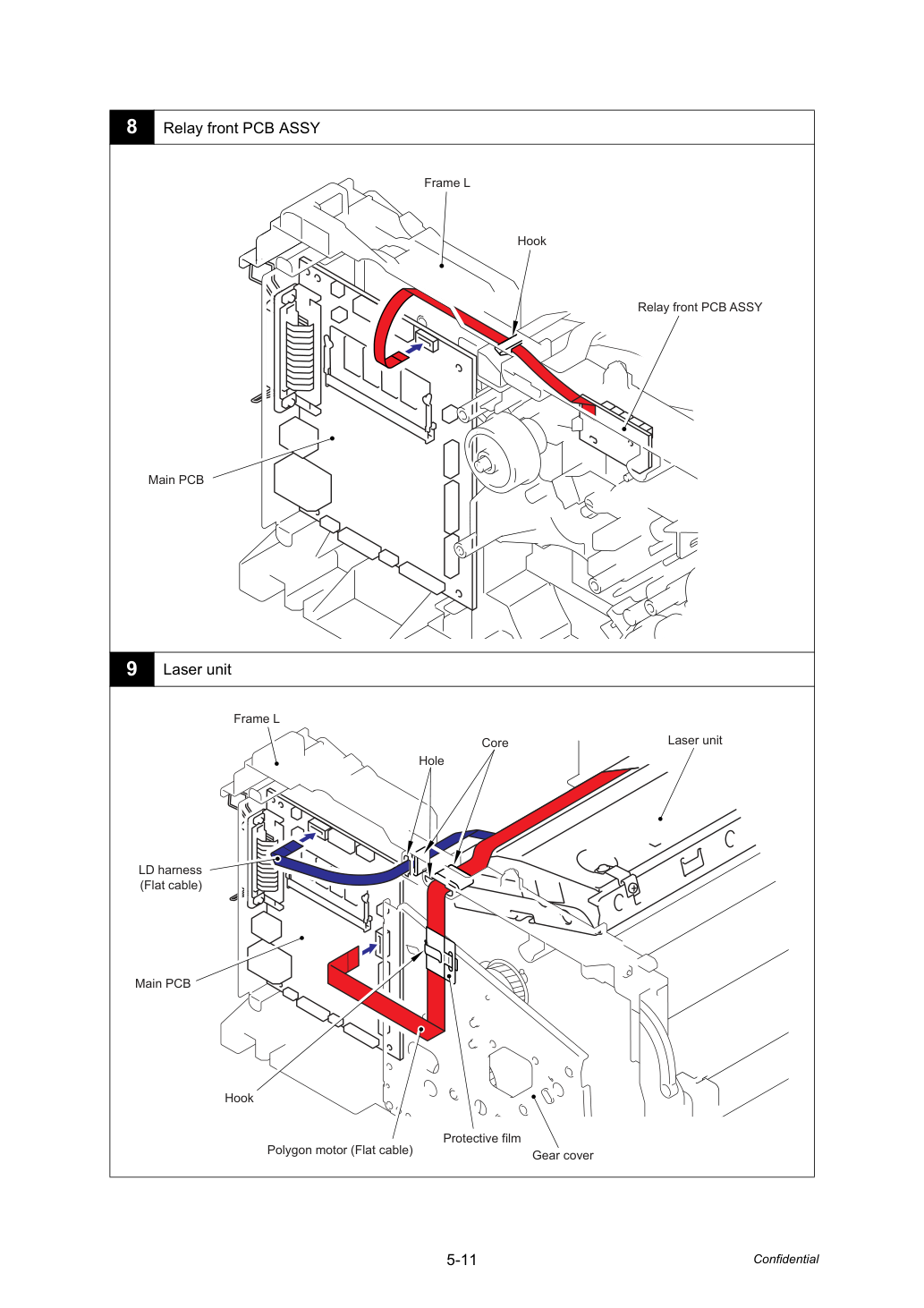

1. Снимите узел реле передней платы PCB.
2. Отсоедините пять разъёмов от узла реле передней платы PCB (Relay front PCB ASSY). разъём разъём

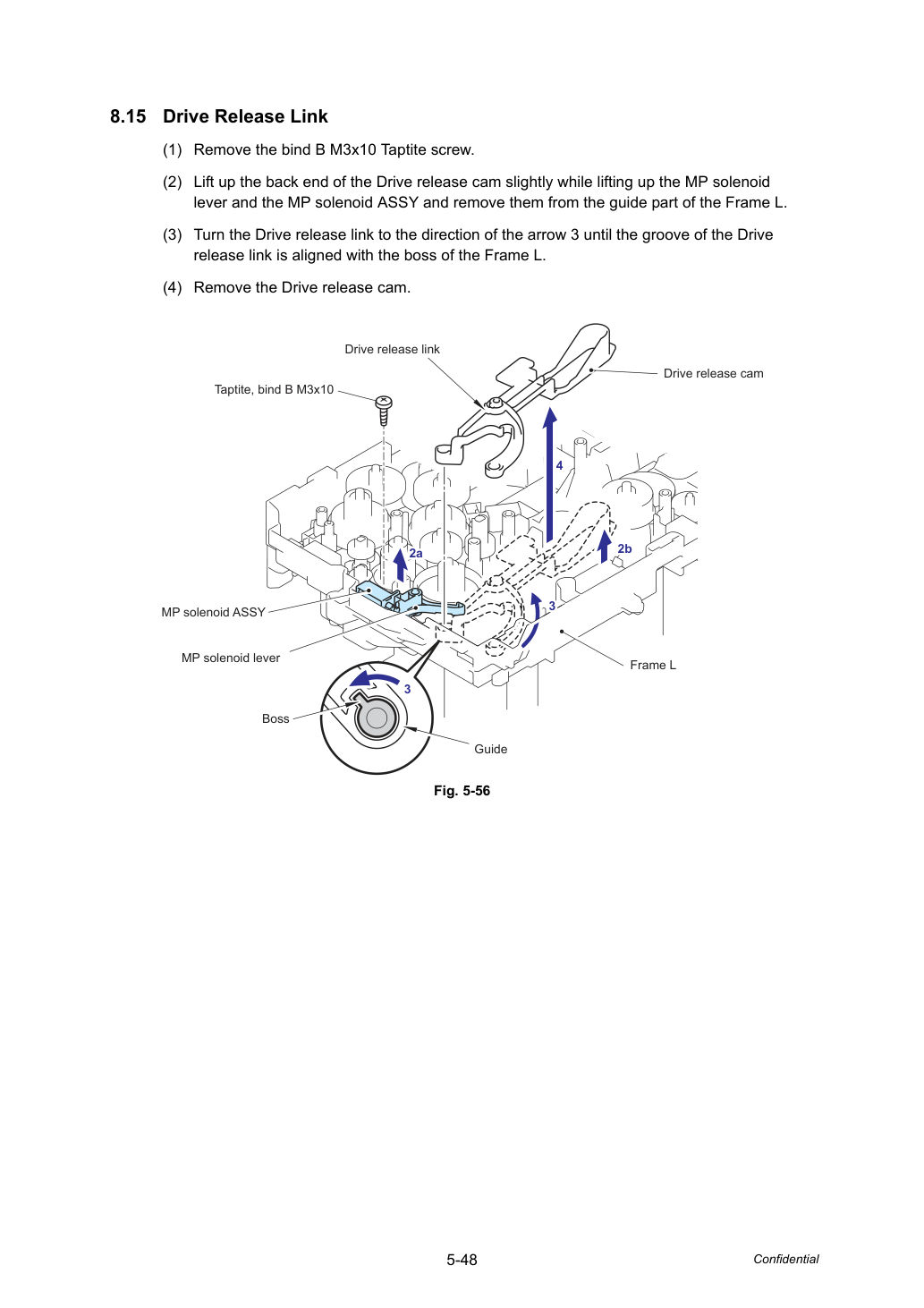

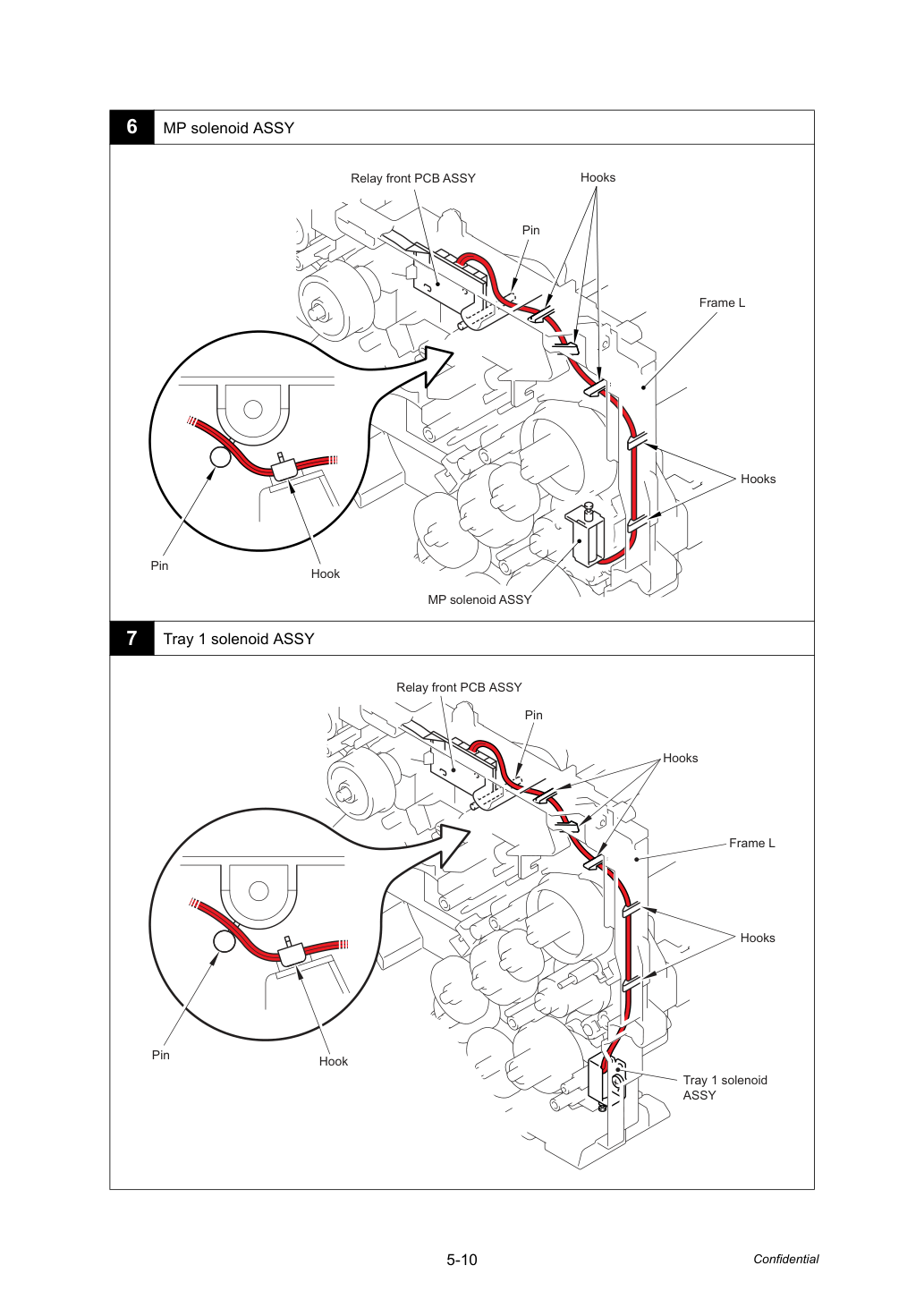

1. Снимите винт крепления B M3x10 Taptite.
2. Поднимите слегка задний конец кулачка выпуска привода, одновременно поднимая рычаг соленоида MP и узел соленоида MP, и снимите их с направляющей части Рамы L.
3. Поверните тягу выпуска привода в направлении стрелки 3 до совмещения паза тяги выпуска привода с выступом Рамы L.
4. Снимите кулачок выпуска привода.

• При сборке пружины убедитесь, что её ориентация правильна, ориентируясь на рисунок ниже.

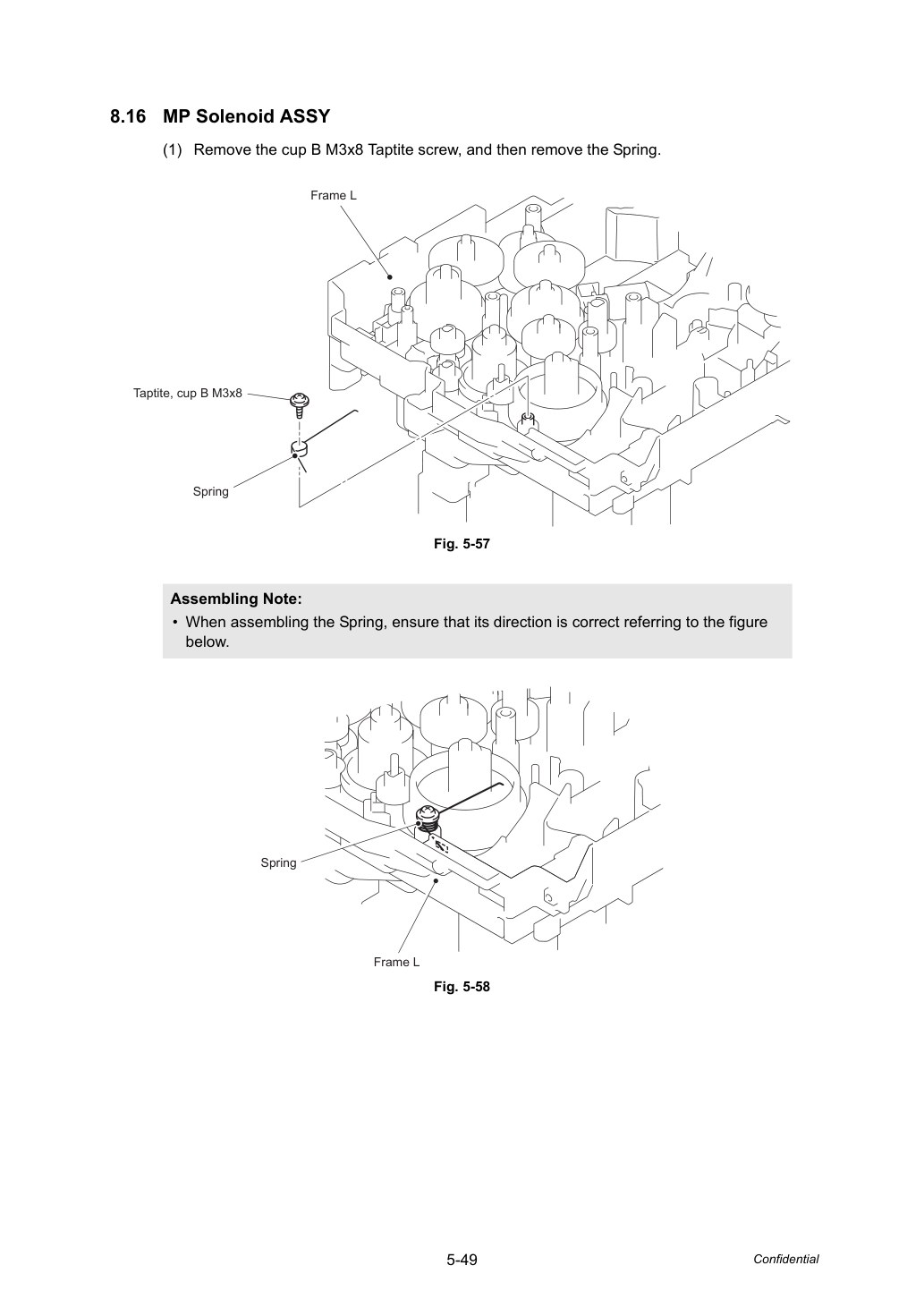

1. Снимите винт чашечный B M3x8 Taptite, затем снимите пружину.

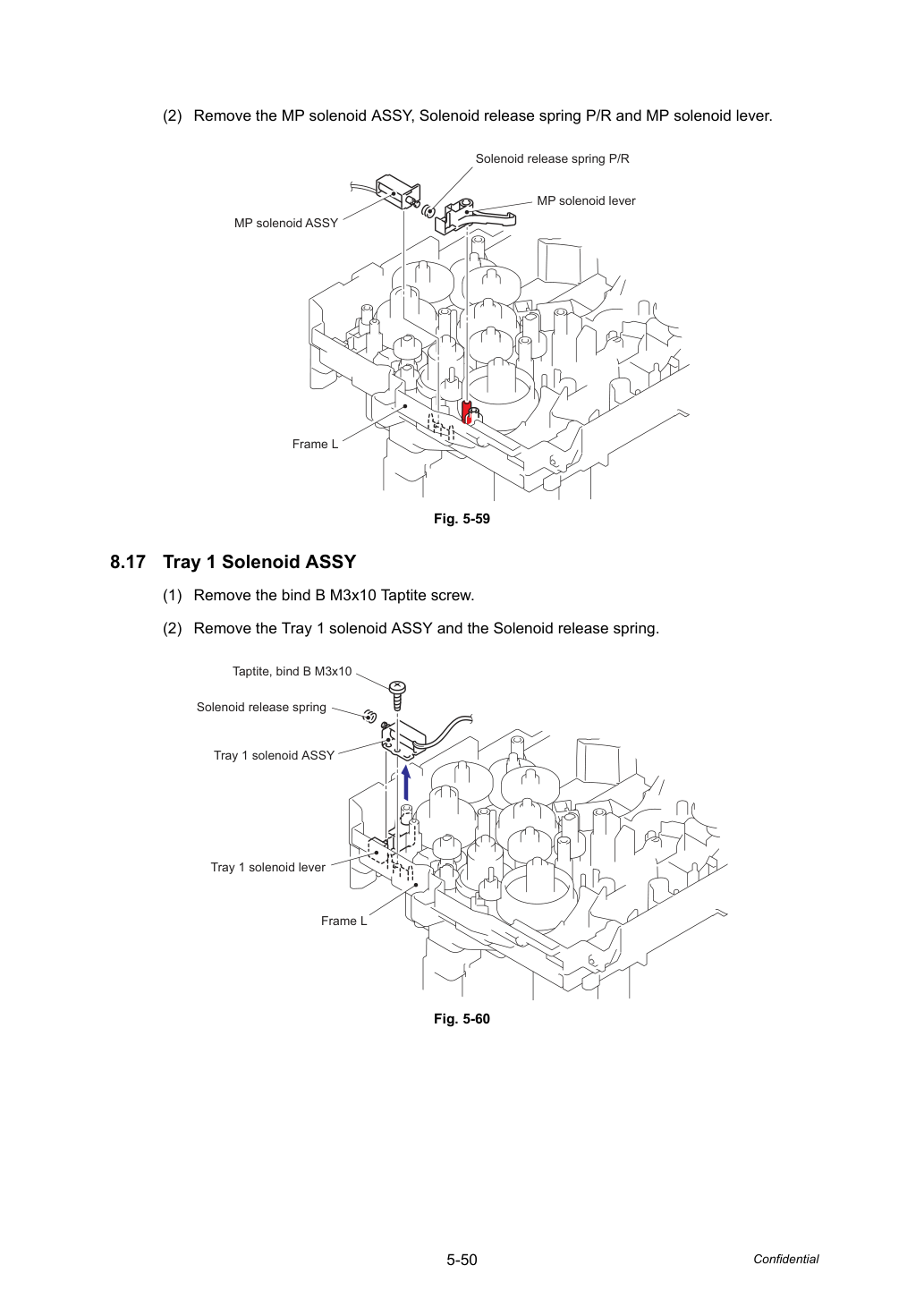

2. Снимите узел соленоида MP, пружину выпуска соленоида P/R и рычаг соленоида MP.
1. Снимите винт крепления B M3x10 Taptite.
2. Снимите узел соленоида лотка 1 и пружину выпуска соленоида.

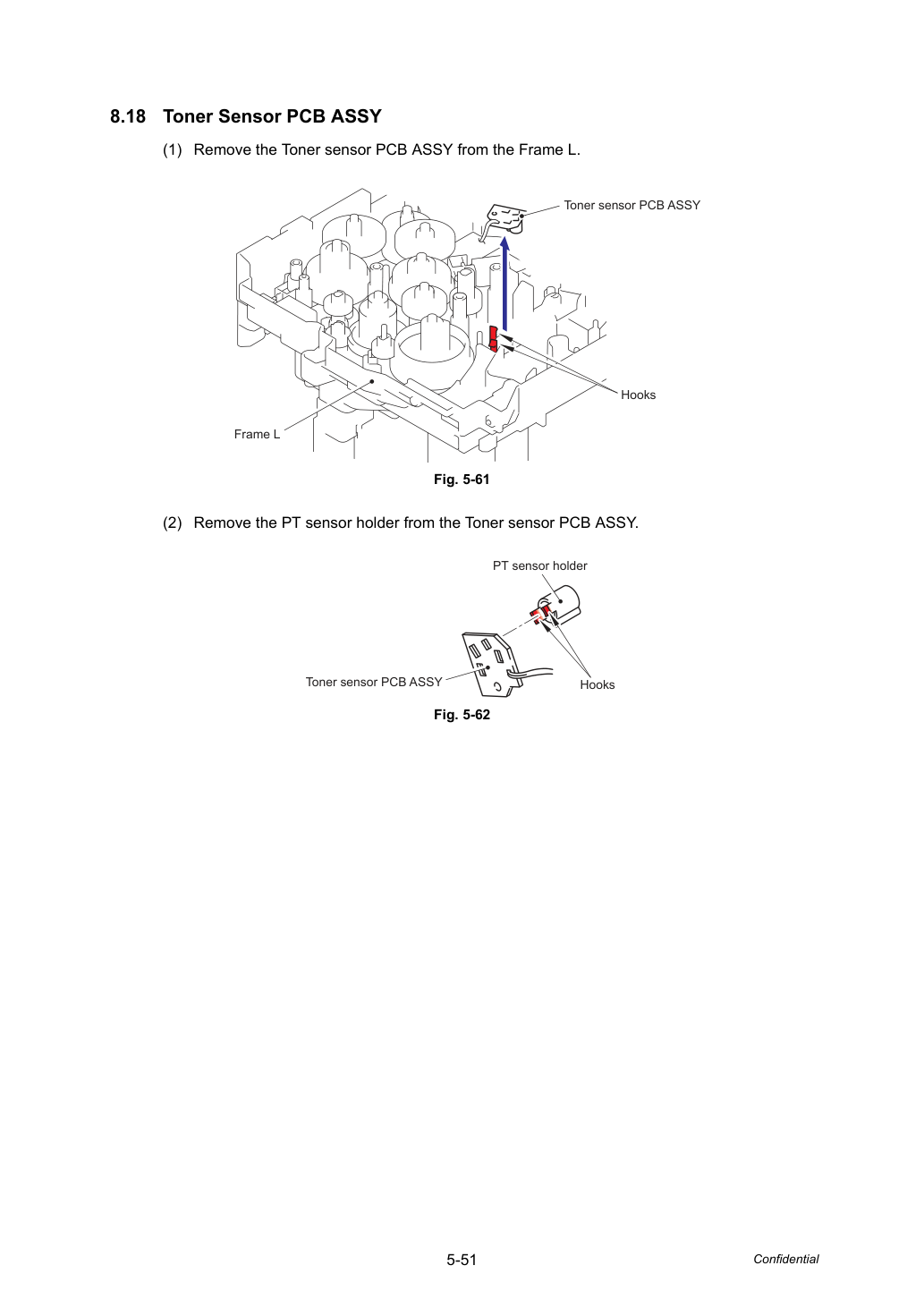

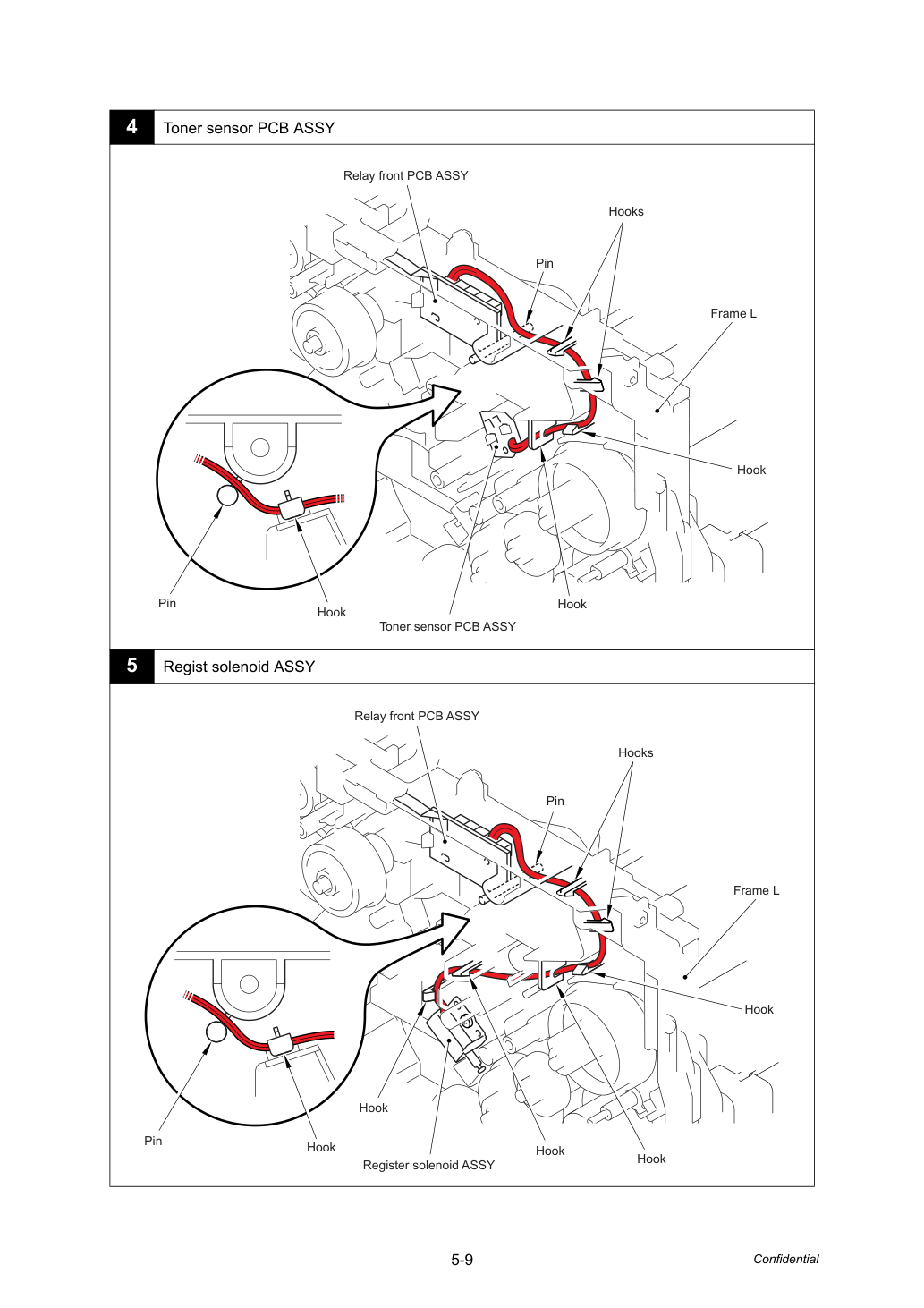

1. Снимите узел датчика тонера (Toner sensor PCB ASSY) с Рамы L.
2. Снимите держатель датчика PT с узла датчика тонера (Toner sensor PCB ASSY).

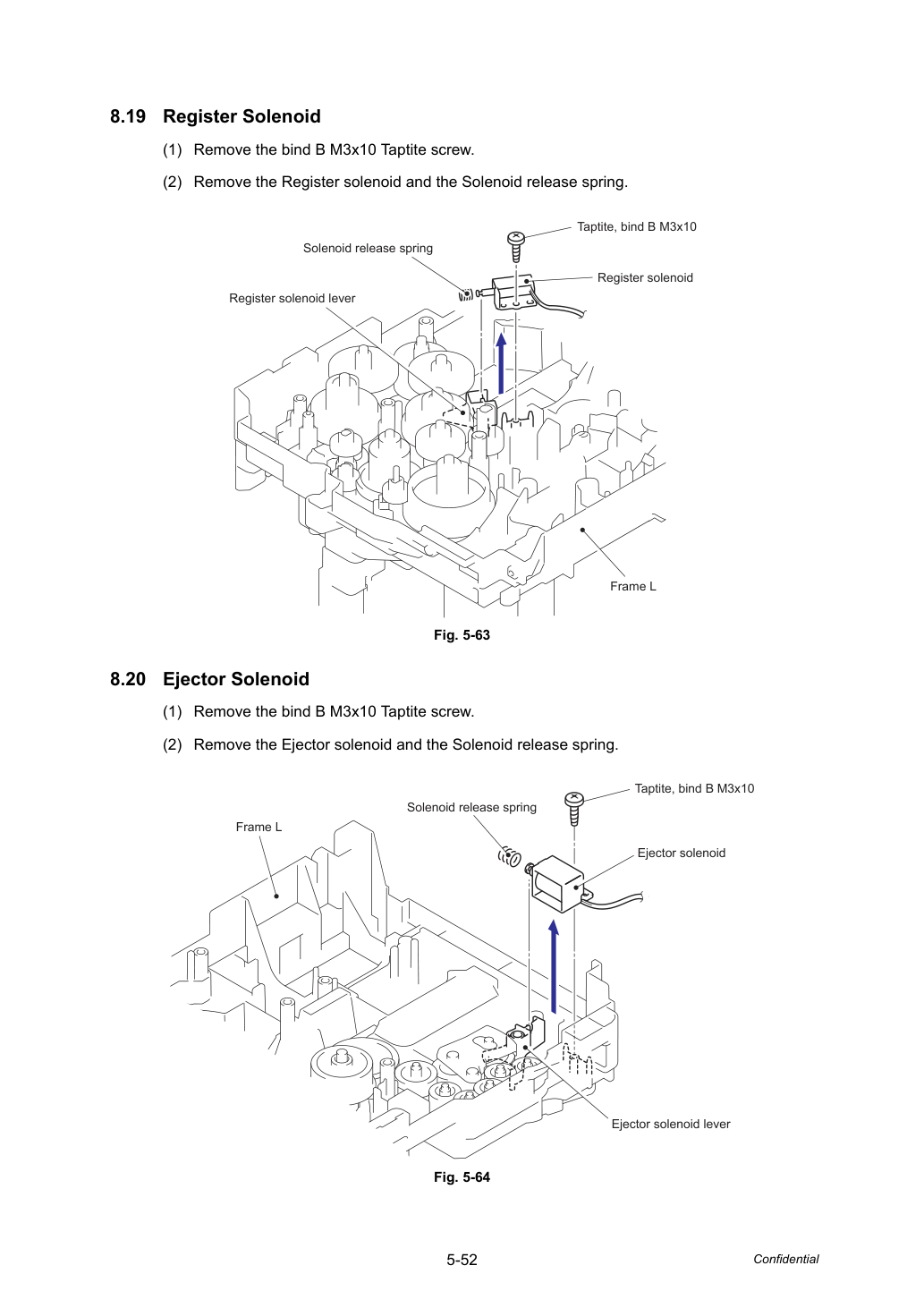

1. Снимите винт крепления B M3x10 Taptite.
2. Снимите соленоид регистра и пружину выпуска соленоида.
1. Снимите винт крепления B M3x10 Taptite.
2. Снимите соленоид выброса и пружину выпуска соленоида.

• При установке новой пружины актуатора тонера убедитесь, что её ориентация правильна, ориентируясь на рисунок ниже.

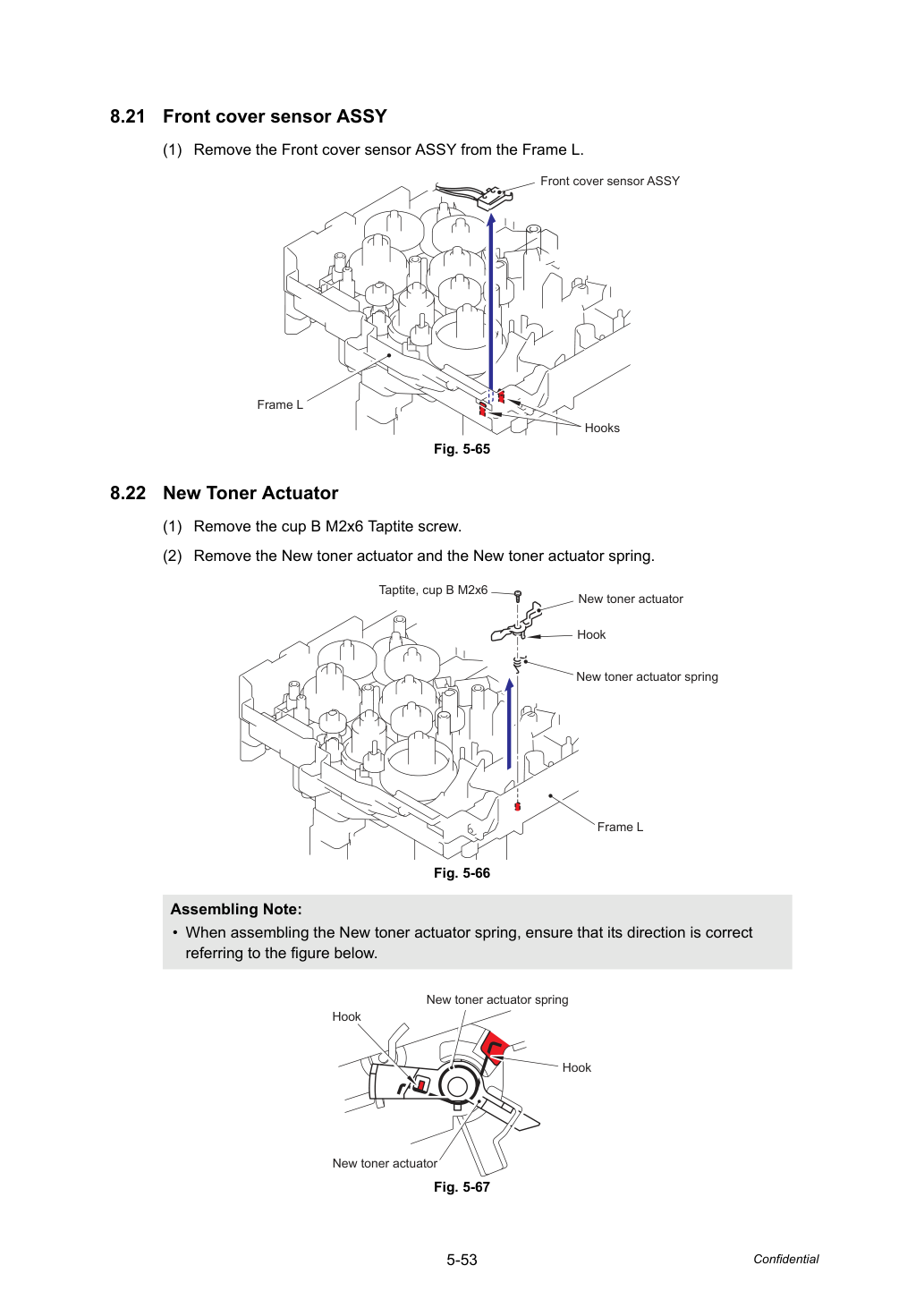

1. Снимите узел датчика передней крышки (Front cover sensor ASSY) с Рамы L.
1. Снимите винт чашечный B M2x6 Taptite.
2. Снимите актуатор новой подачи тонера и пружину актуатора новой подачи тонера.

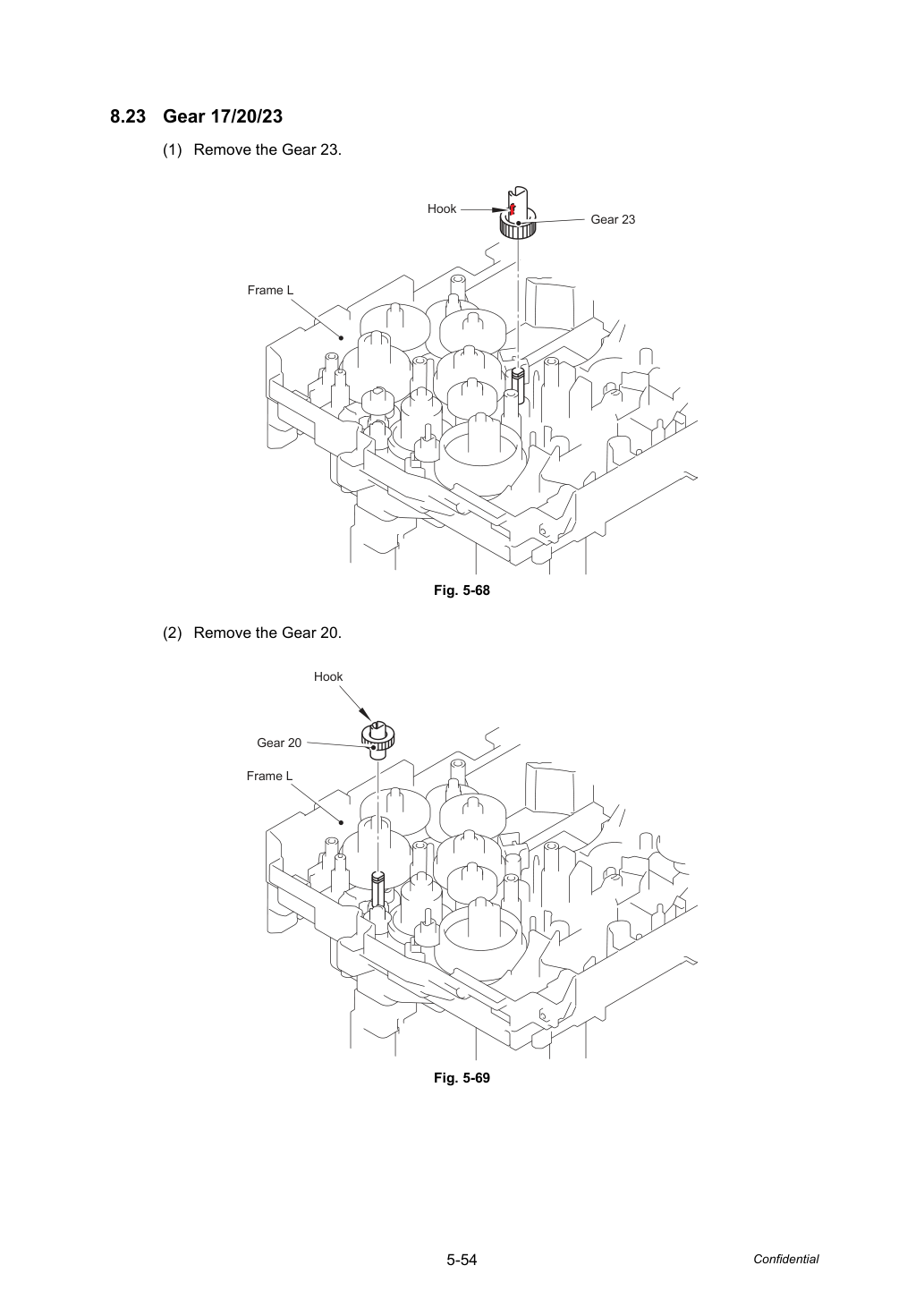

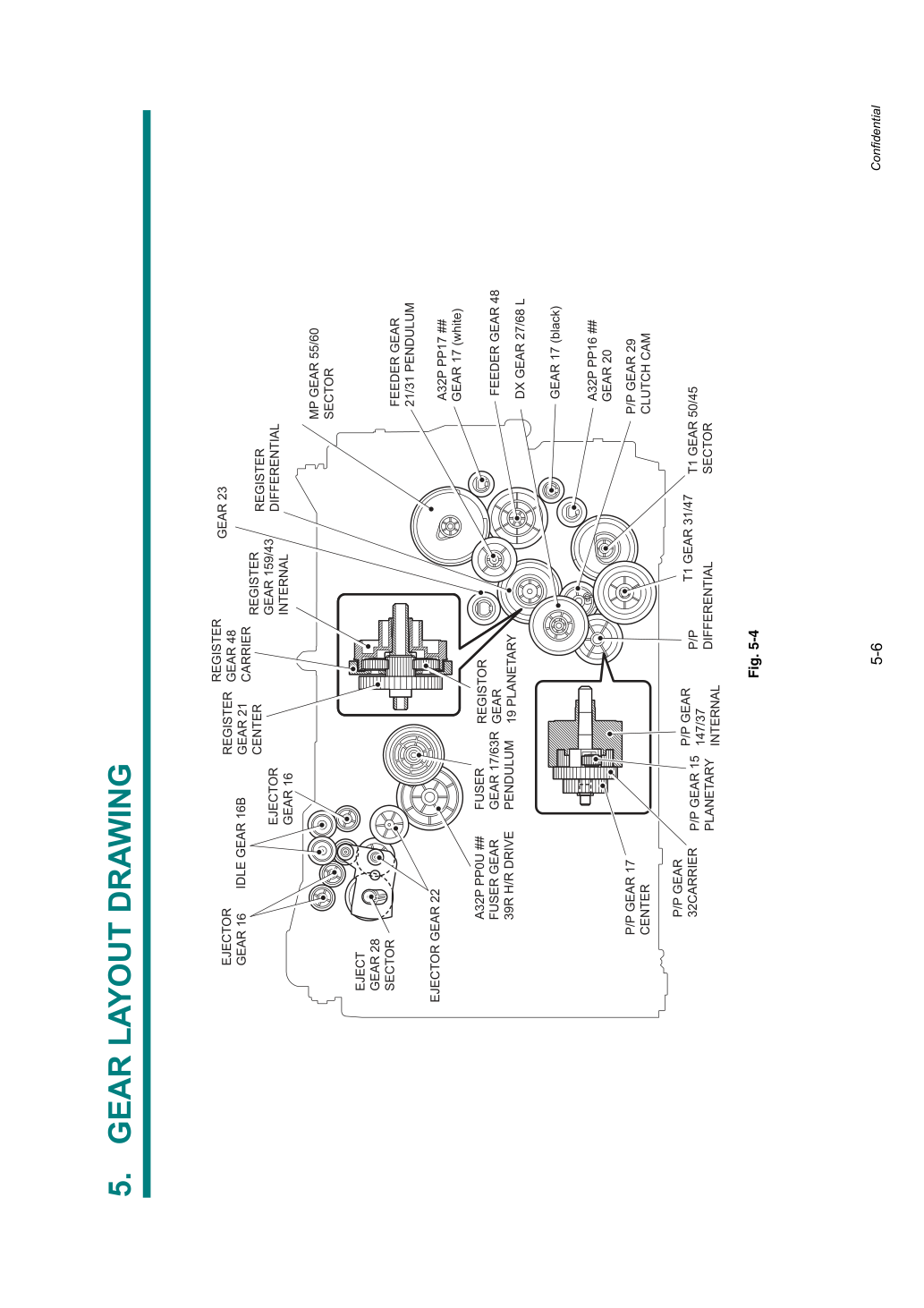

1. Снимите шестерню Gear 23.
2. Снимите шестерню Gear 20.

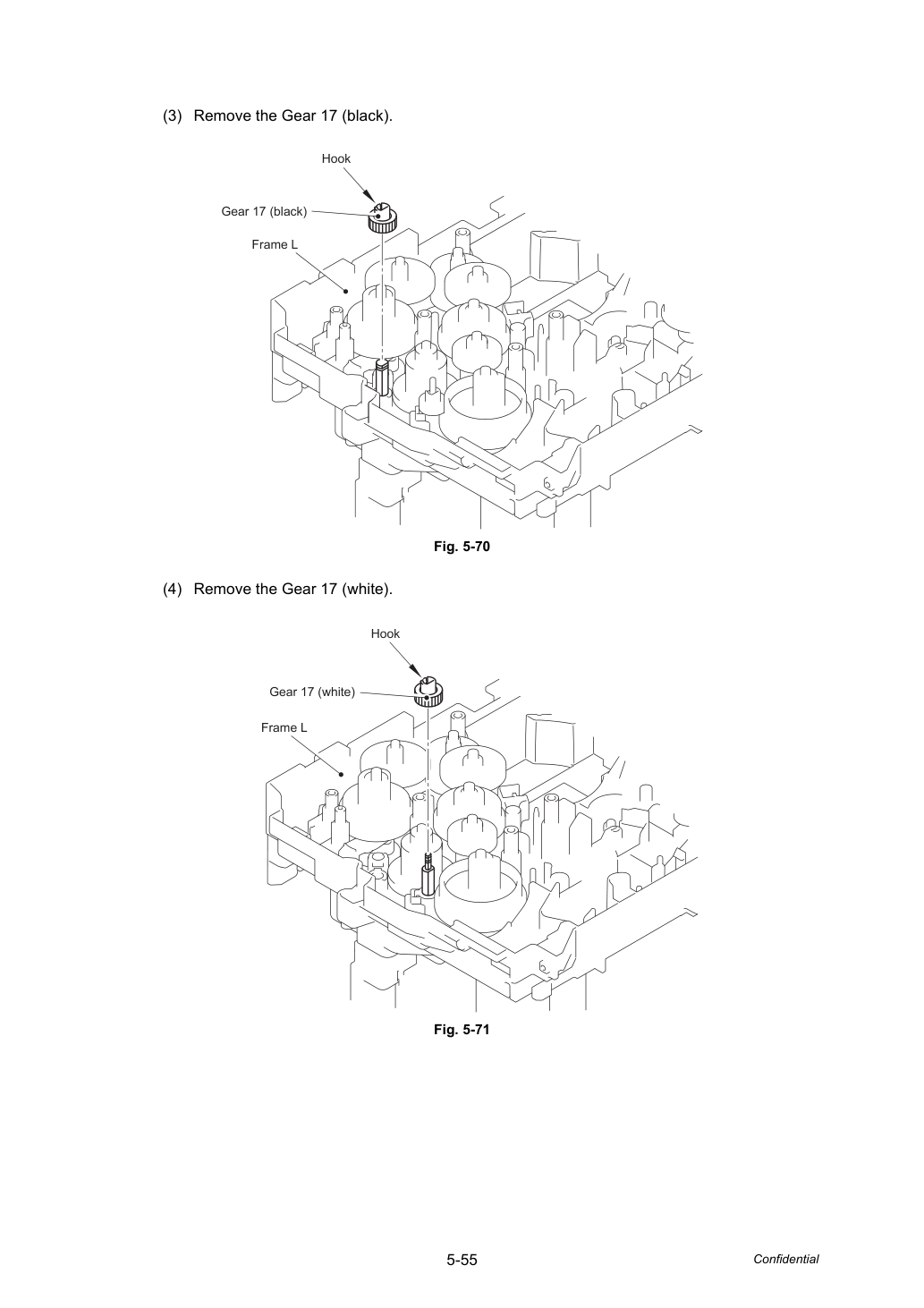

3. Снимите шестерню Gear 17 (чёрная).
4. Снимите шестерню Gear 17 (белая).

• Фильтр загрязнен. Будьте осторожны при разборке или сборке.

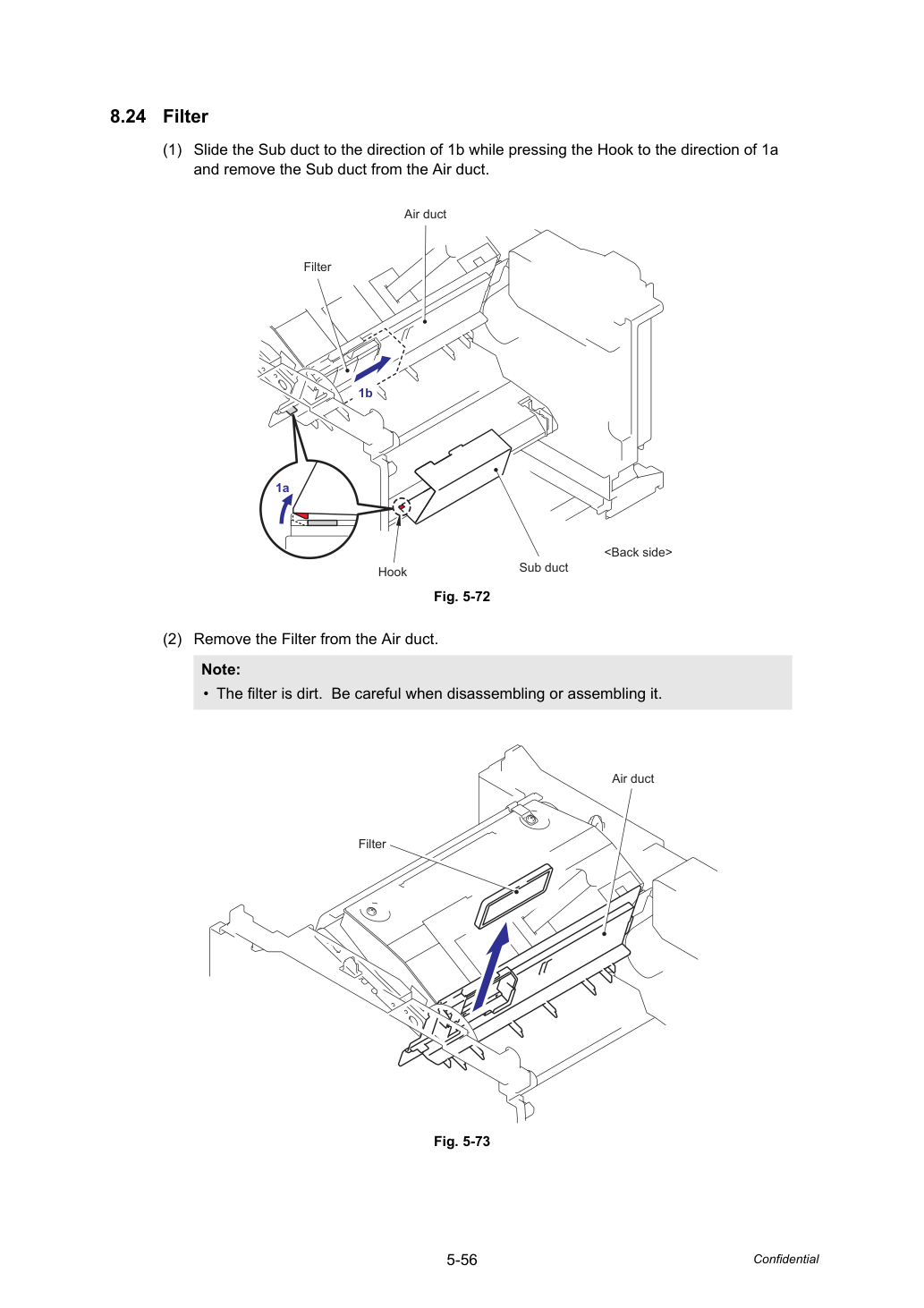

1. Сдвинь Sub duct в направлении 1b, одновременно нажимая Hook в направлении 1a, и извлеки Sub duct из Air duct.
2. Снимите Filter из Air duct.

• Будьте осторожны, чтобы не потерять Protective film на плоском кабеле.

• Не касайтесь окна Laser scanner window напрямую.

• Перед сборкой Laser unit убедись, что установлен Core.

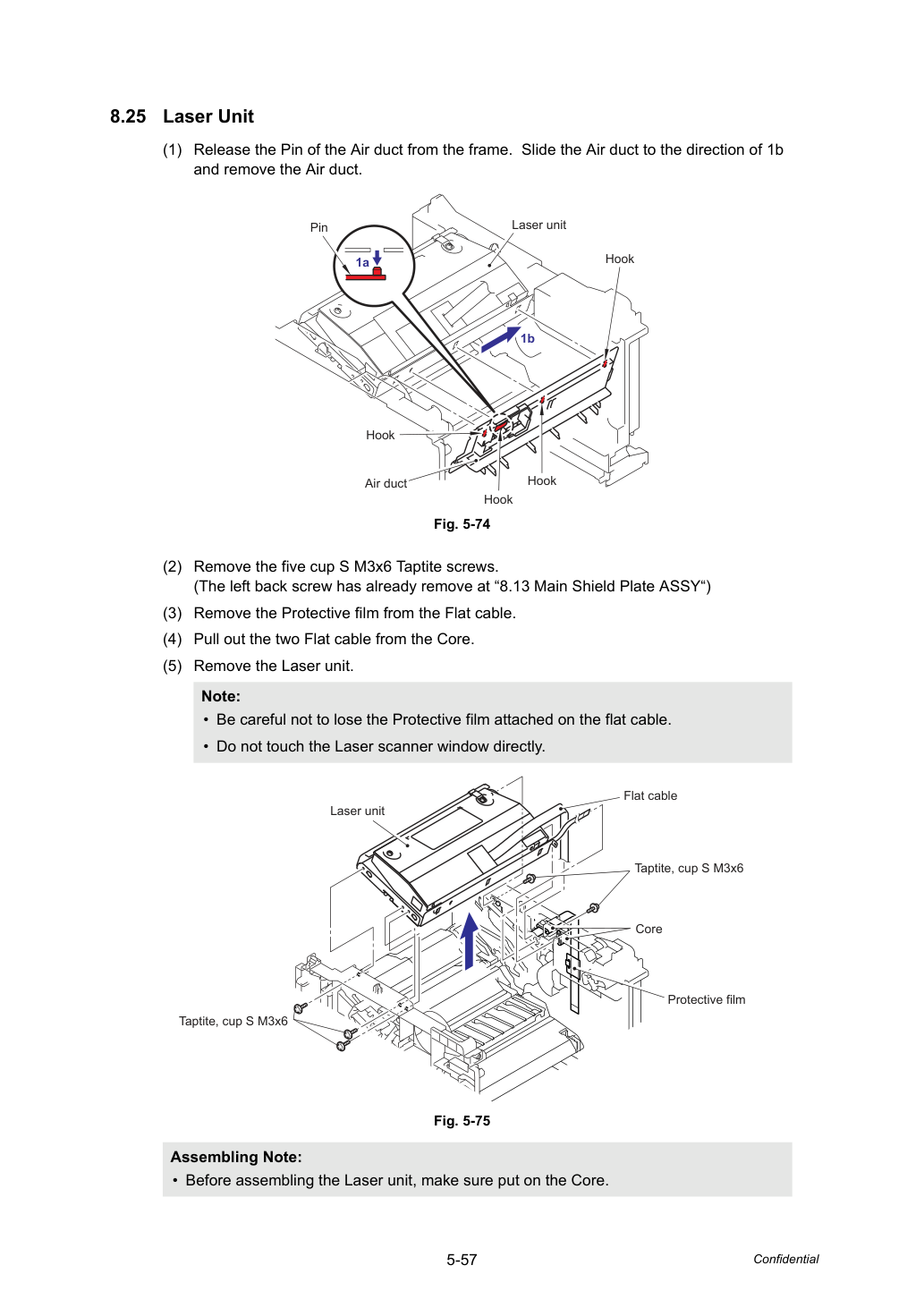

1. Освободи Pin Air duct от frame. Сдвинь Air duct в направлении 1b и извлеки Air duct.
2. Удали пять винтов cup S M3x6 Taptite.
3. Снимите Protective film с Flat cable.
4. Вытащи два Flat cable из Core.
5. Снимите Laser unit.

• При сборке Base plate LV направь кабельную сторону PS PCB unit terminal назад (Fig. 5-92: в направлении стрелки увеличенной иллюстрации) и выровняй параллельно PS PCB unit terminal со стороной Base plate LV.

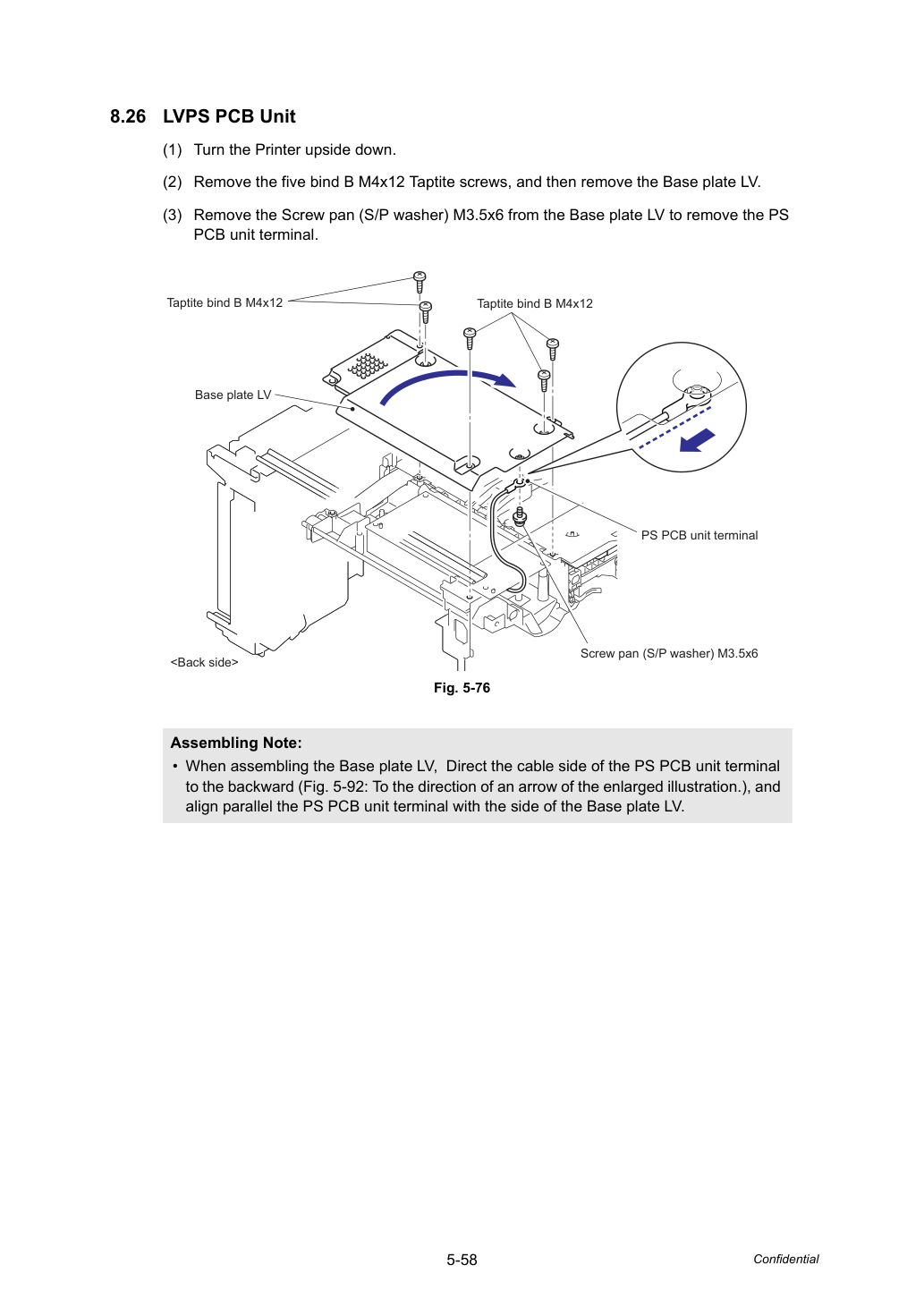

1. Переверни принтер вверх дном.
2. Удали пять винтов bind B M4x12 Taptite, затем извлеки Base plate LV.
3. Удали винт pan (S/P washer) M3.5x6 из Base plate LV для извлечения PS.

• Не удаляй Fan motor 60 unit LV на указанном выше шаге.

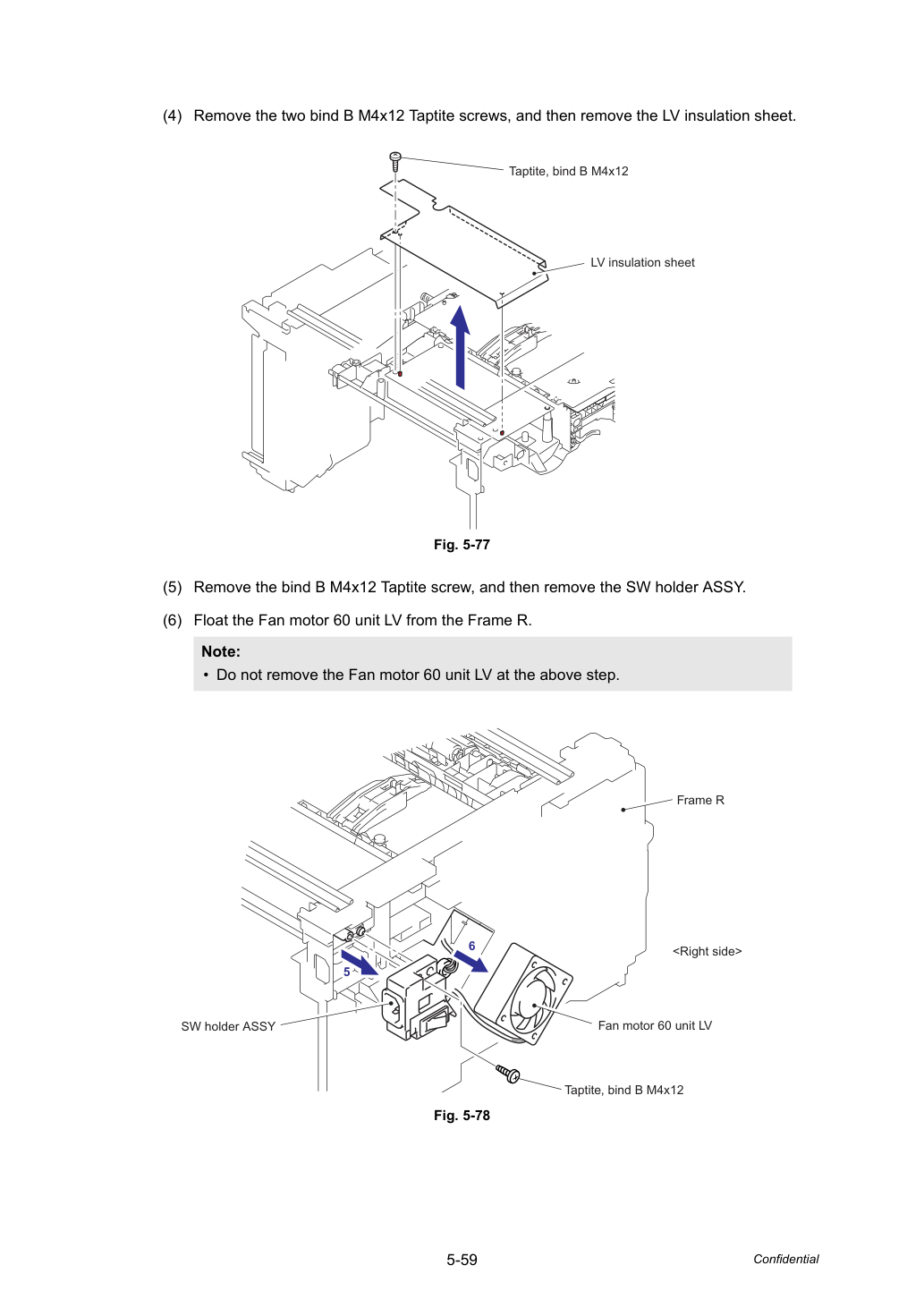

4. Удали два винта bind B M4x12 Taptite, затем извлеки LV insulation sheet.
5. Удали винт bind B M4x12 Taptite, затем извлеки SW holder ASSY.
6. Приподними Fan motor 60 unit LV из Frame R.

• При сборке power supply switch на SW holder обрати внимание на направление выключателя.

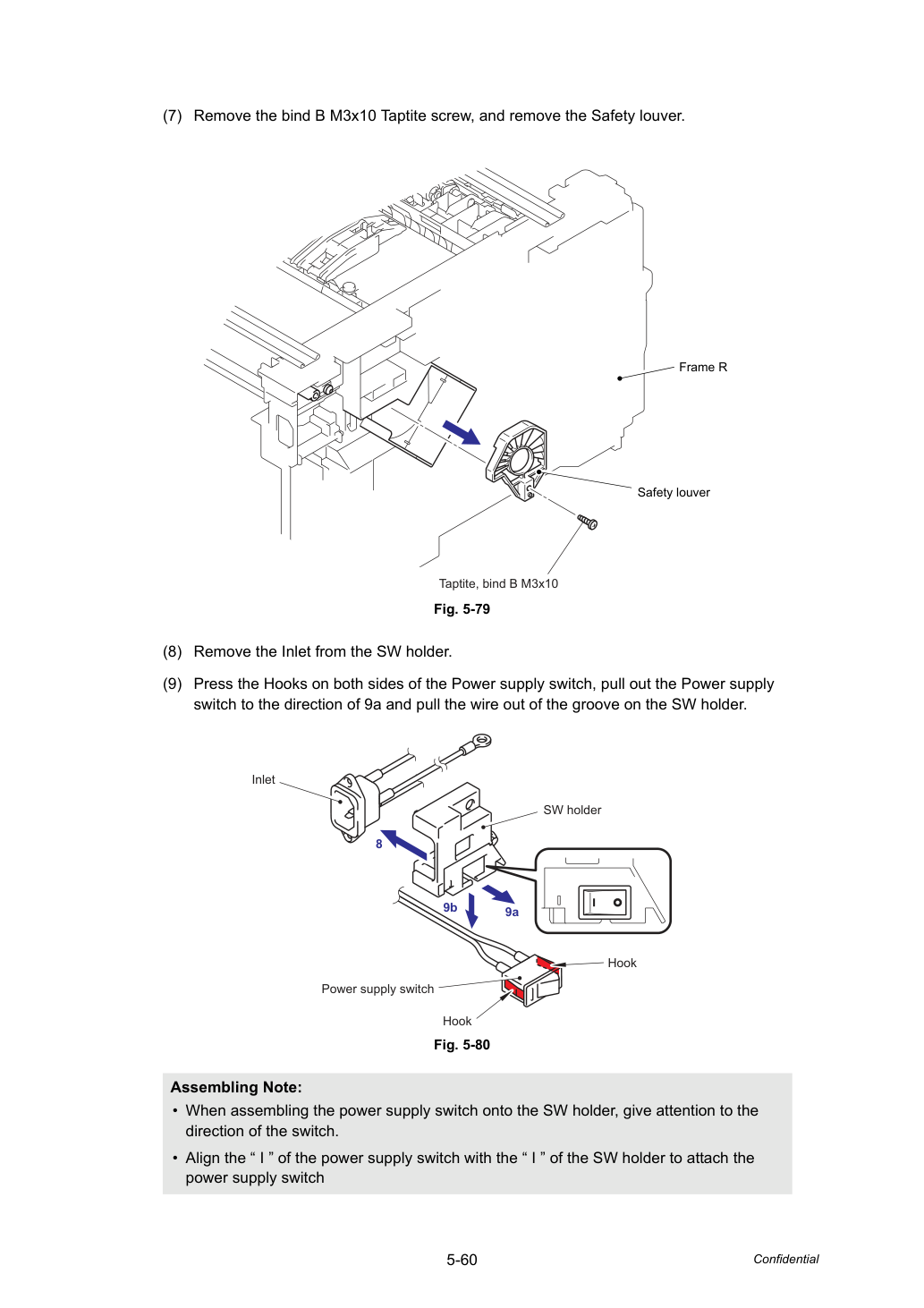

7. Удали винт bind B M3x10 Taptite и извлеки Safety louver.
8. Извлеки Inlet из SW holder.
9. Нажми Hooks на обеих сторонах Power supply switch, вытащи Power supply switch в направлении 9a и вытащи провод из желоба на SW holder.

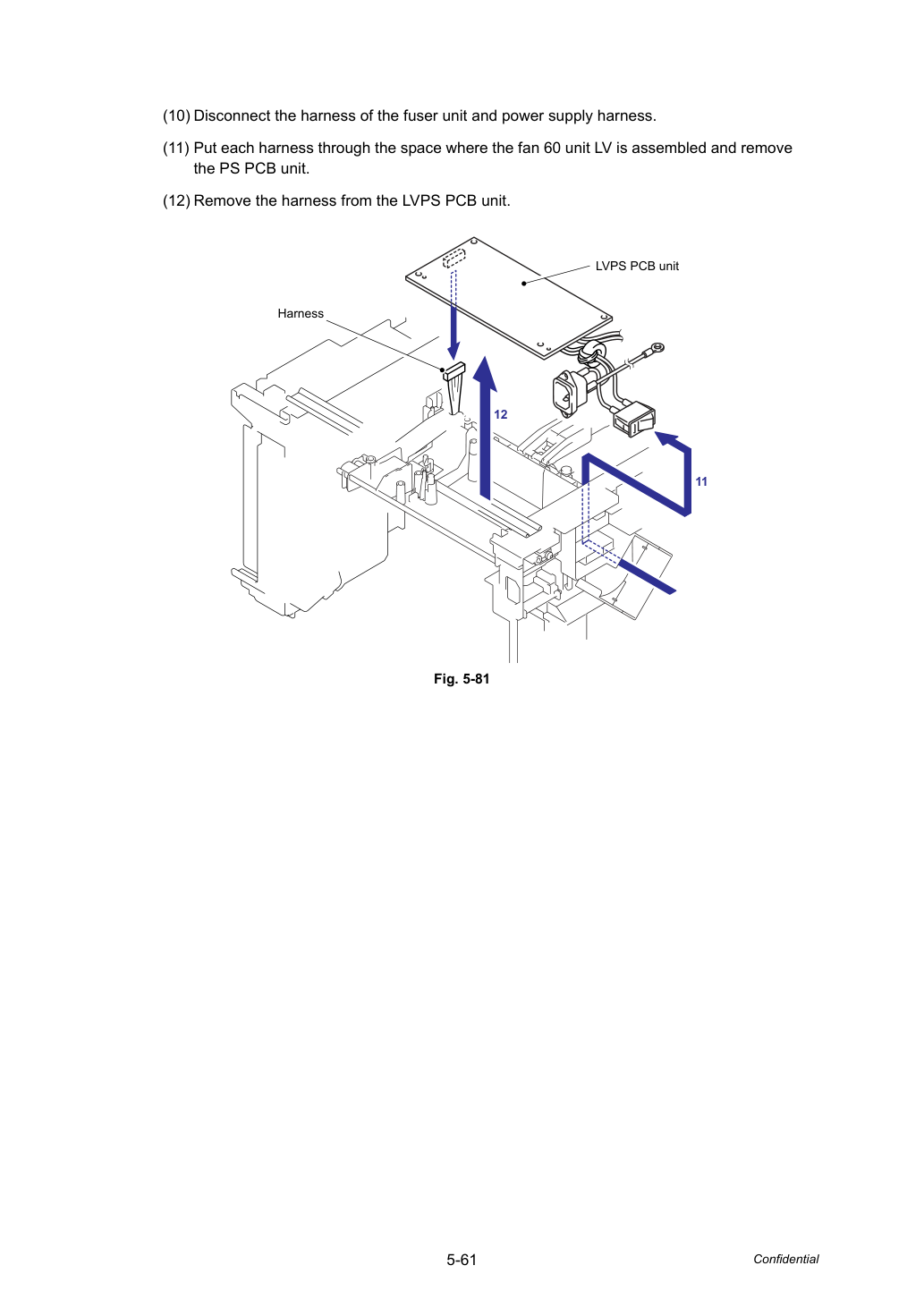

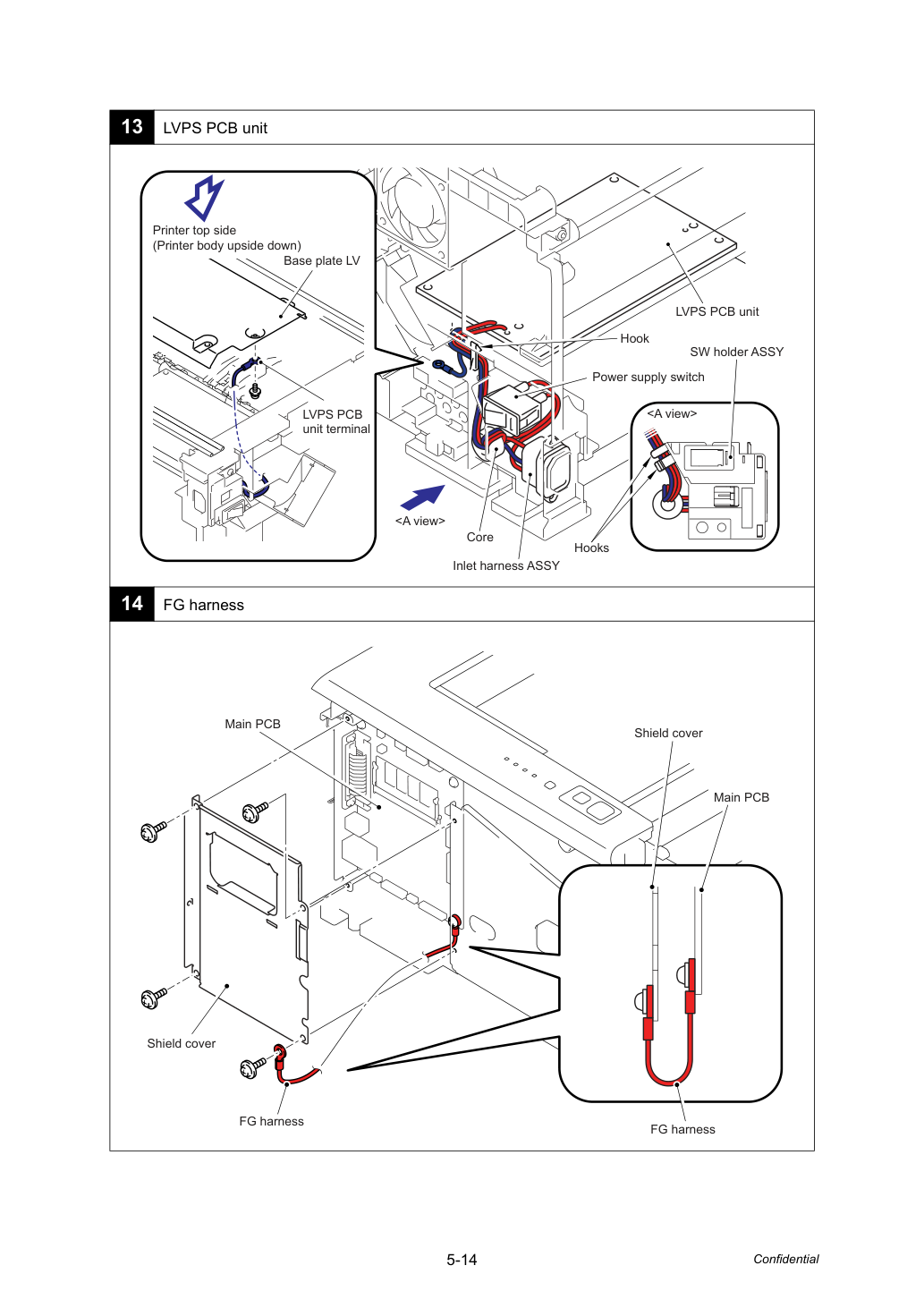

10. Отсоедини harness fuser unit и power supply harness.
11. Проведи каждый harness через пространство, где собран fan 60 unit LV, и извлеки PS PCB unit.
12. Извлеки harness из LVPS PCB unit.

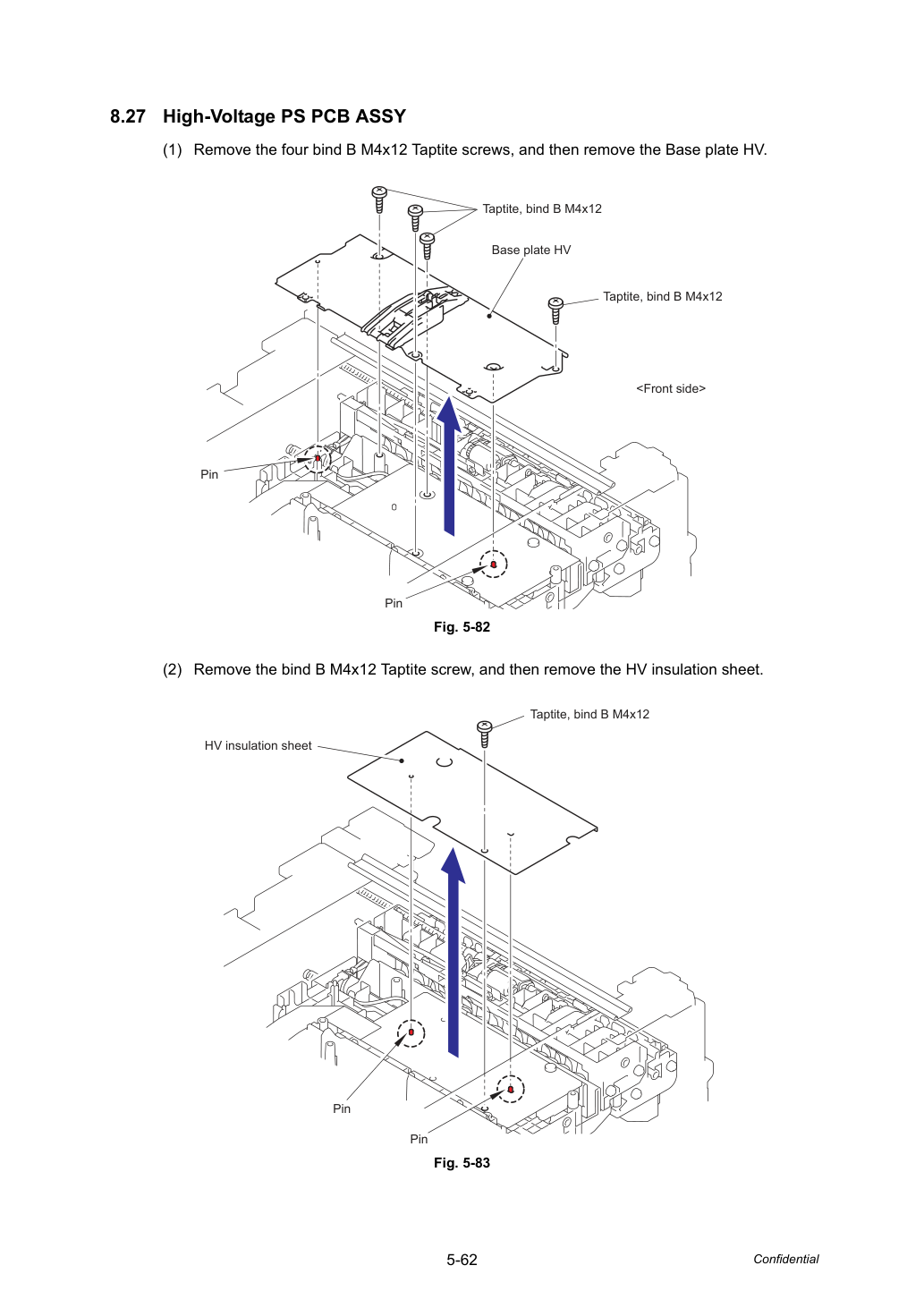

1. Удали четыре винта bind B M4x12 Taptite, затем извлеки Base plate HV.
2. Удали винт bind B M4x12 Taptite, затем извлеки HV insulation sheet.

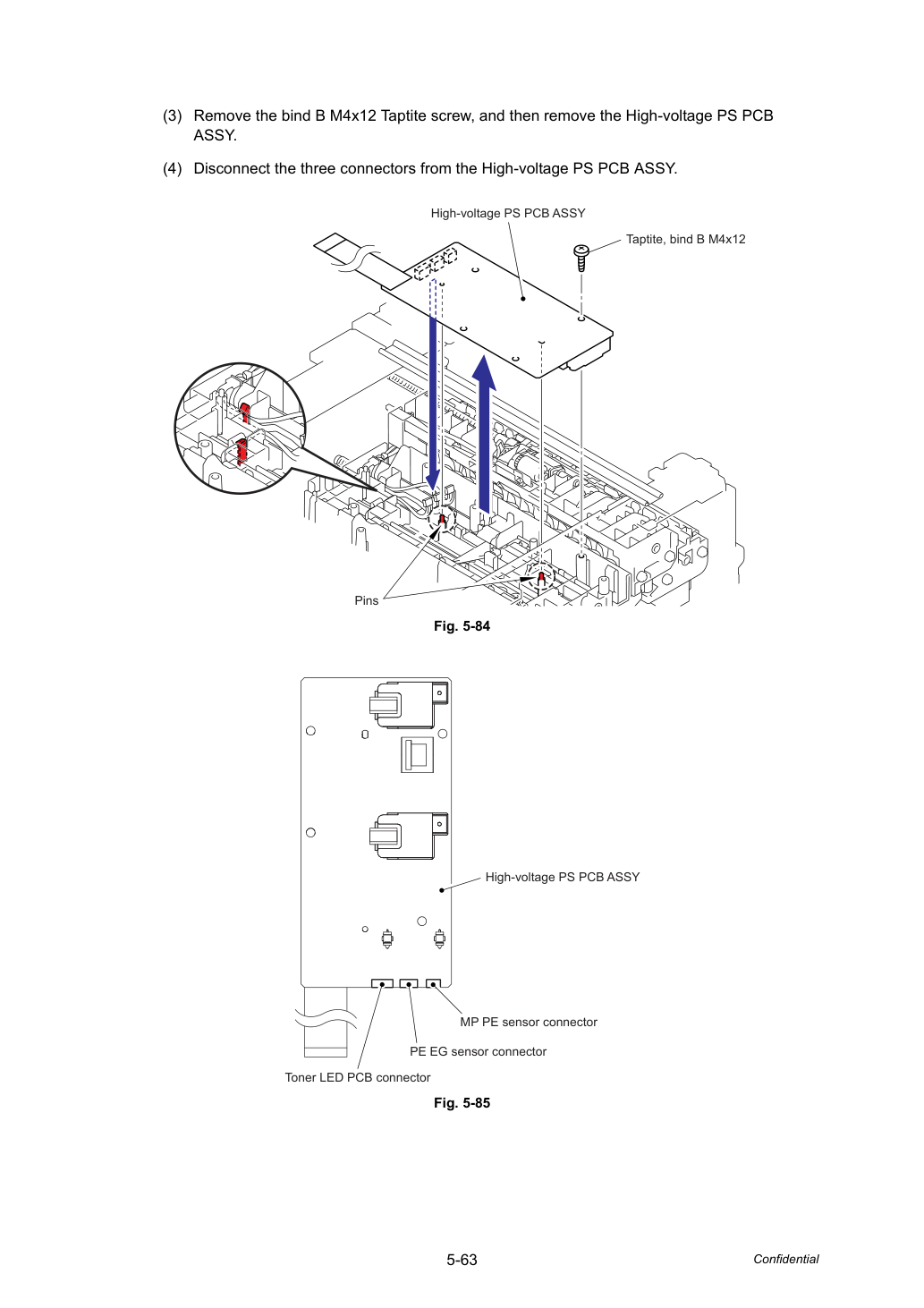

3. Удали винт bind B M4x12 Taptite, затем извлеки High-voltage PS PCB.
4. Отсоедини три разъёма из High-voltage PS PCB ASSY.

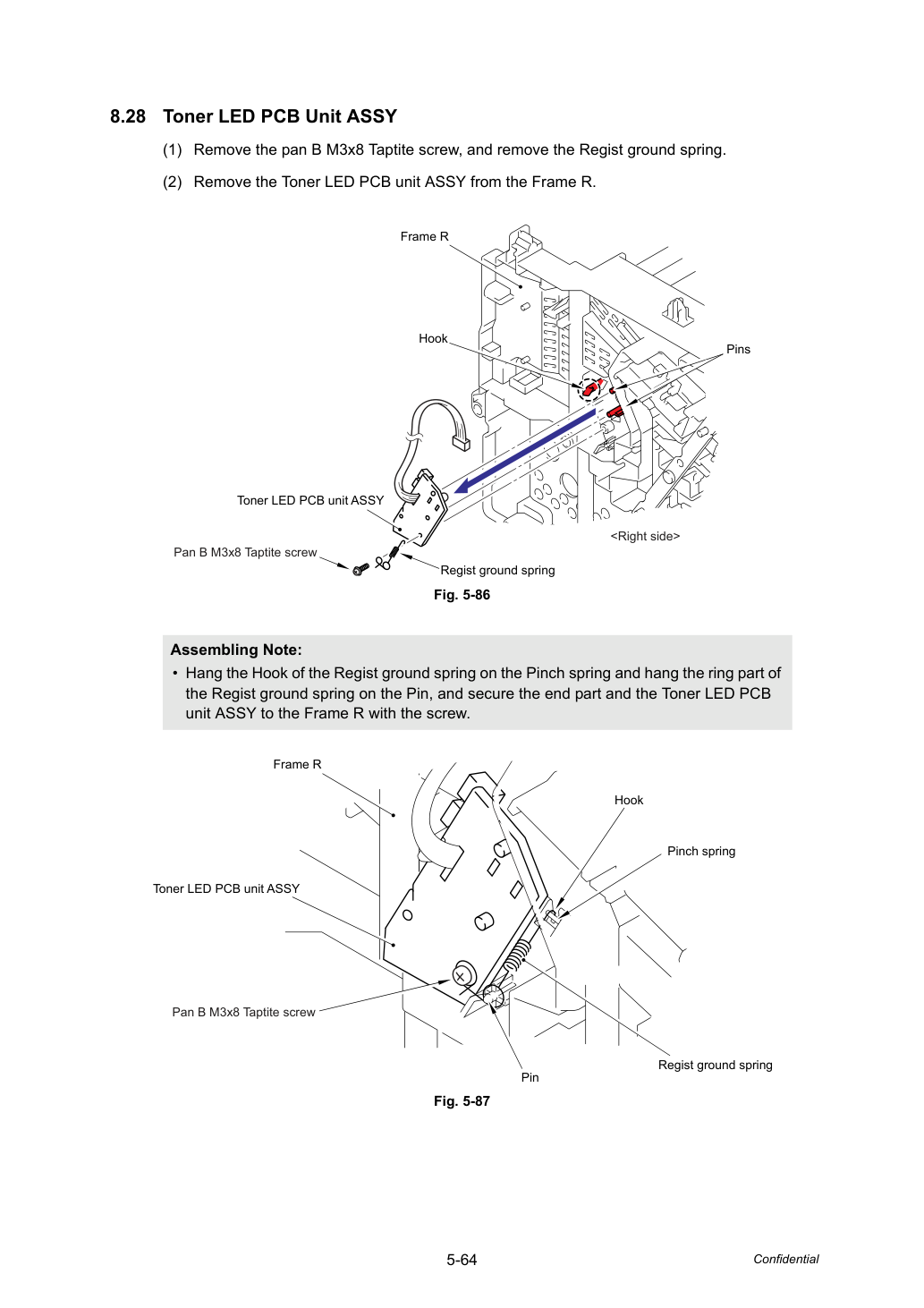

• Подвесь Hook Regist ground spring на Pinch spring и подвесь кольцевую часть Regist ground spring на Pin, и закрепи концевую часть и Toner LED PCB unit ASSY к Frame R винтом.

1. Удали винт pan B M3x8 Taptite и извлеки Regist ground spring.

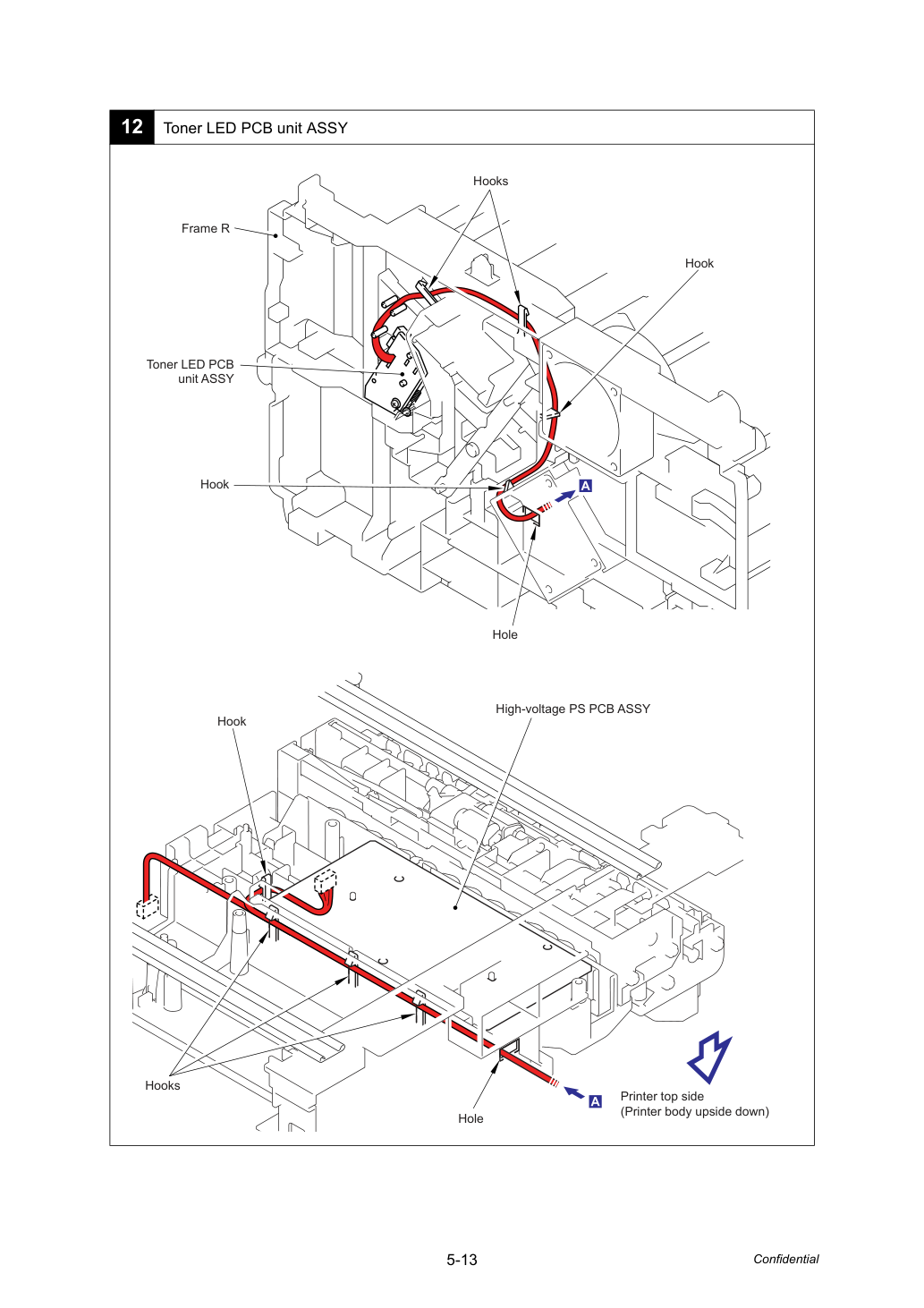

2. Извлеки Toner LED PCB unit ASSY из Frame R.

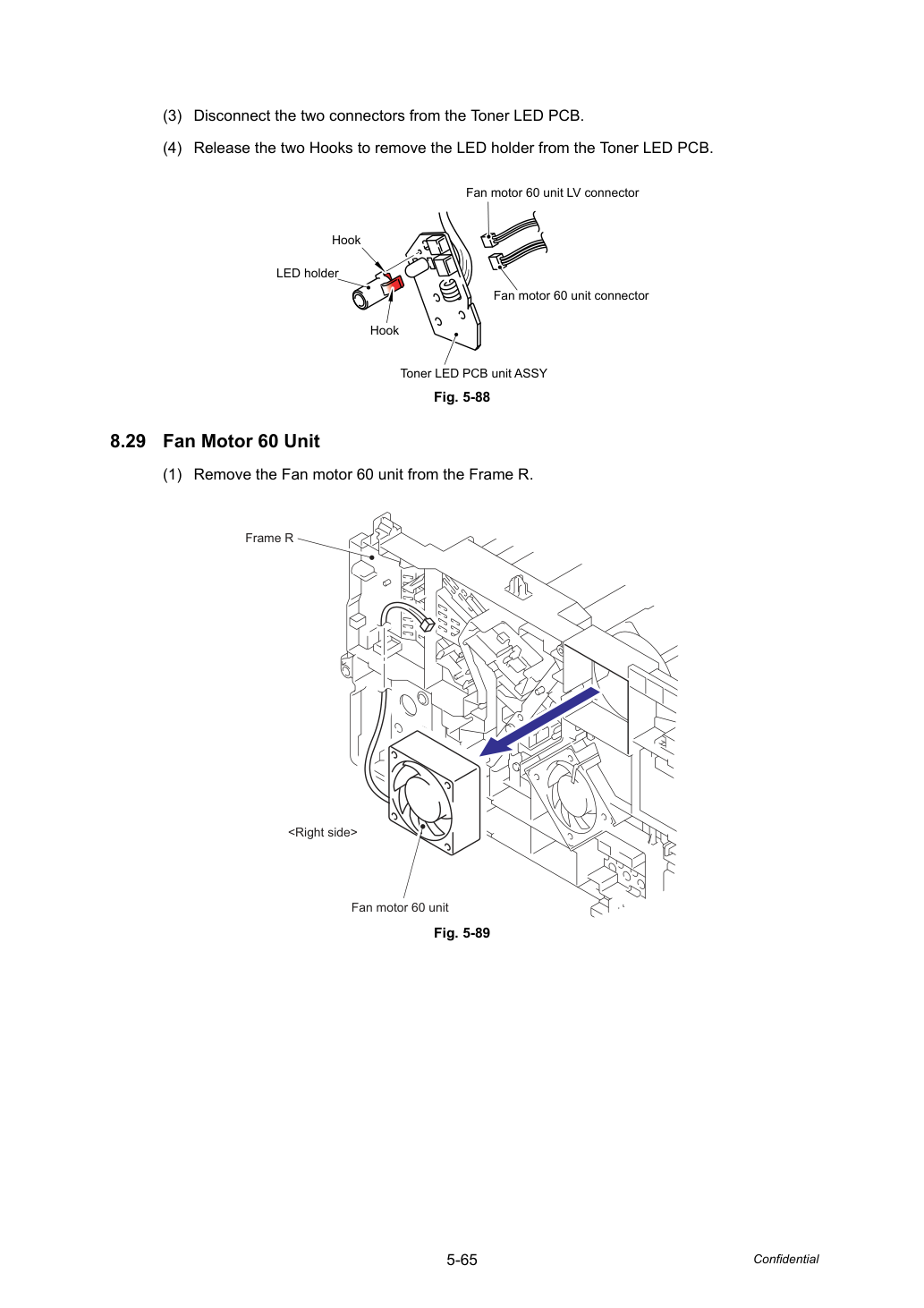

3. Отсоедини два разъёма из Toner LED PCB.
4. Освободи два Hooks для извлечения LED holder из Toner LED PCB.

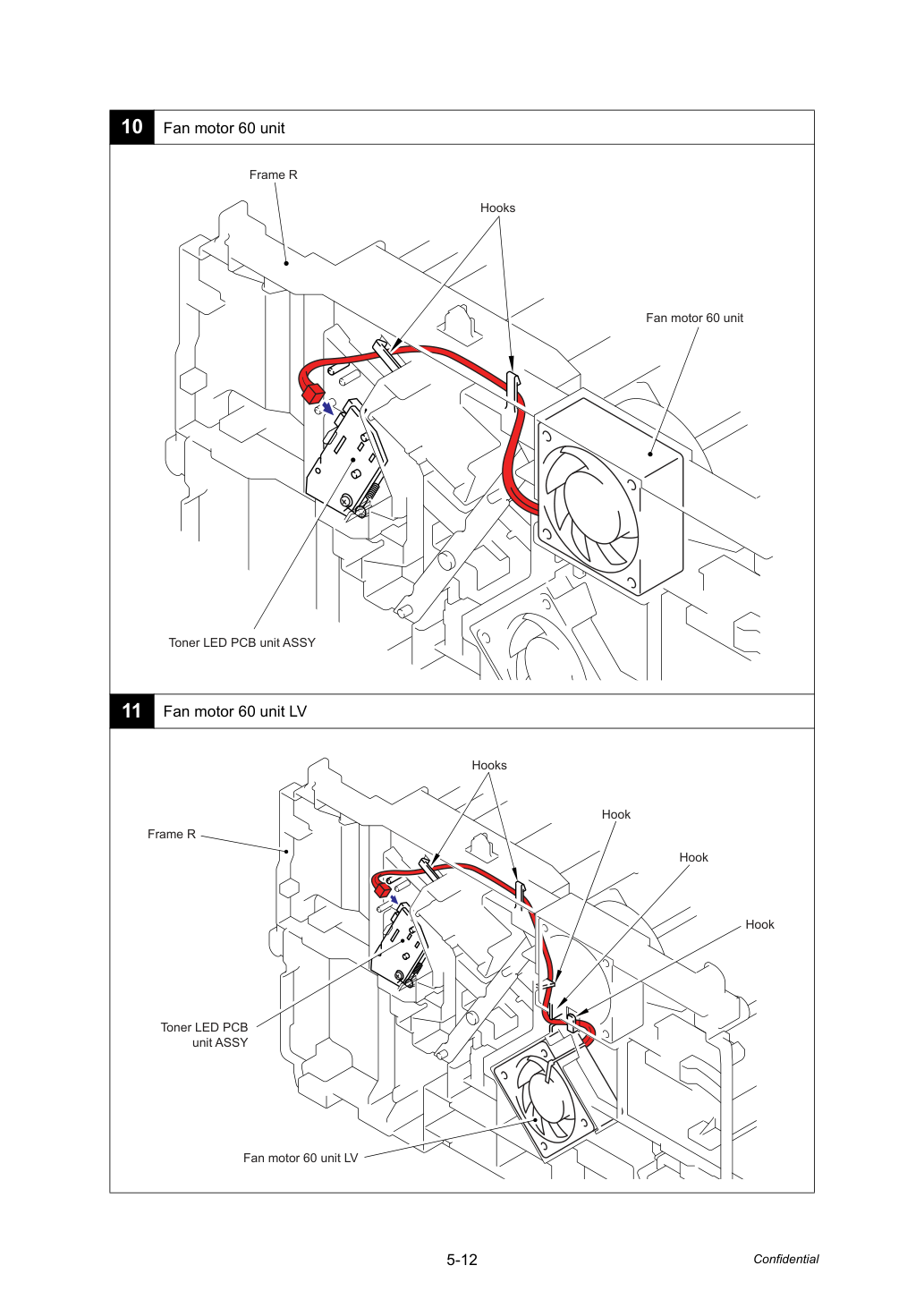

1. Извлеки Fan motor 60 unit из Frame R.

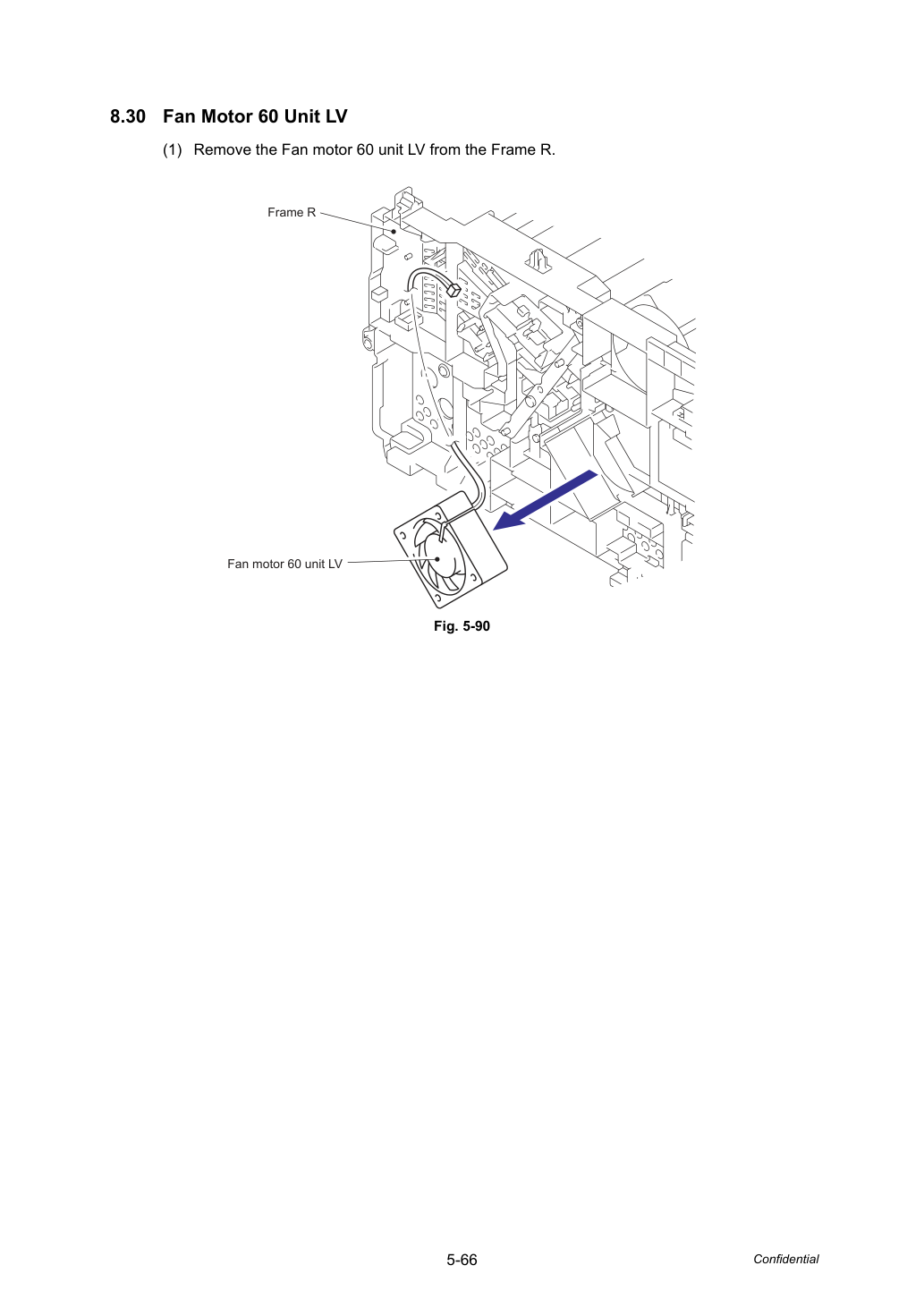

1. Извлеки Fan motor 60 unit LV из Frame R.

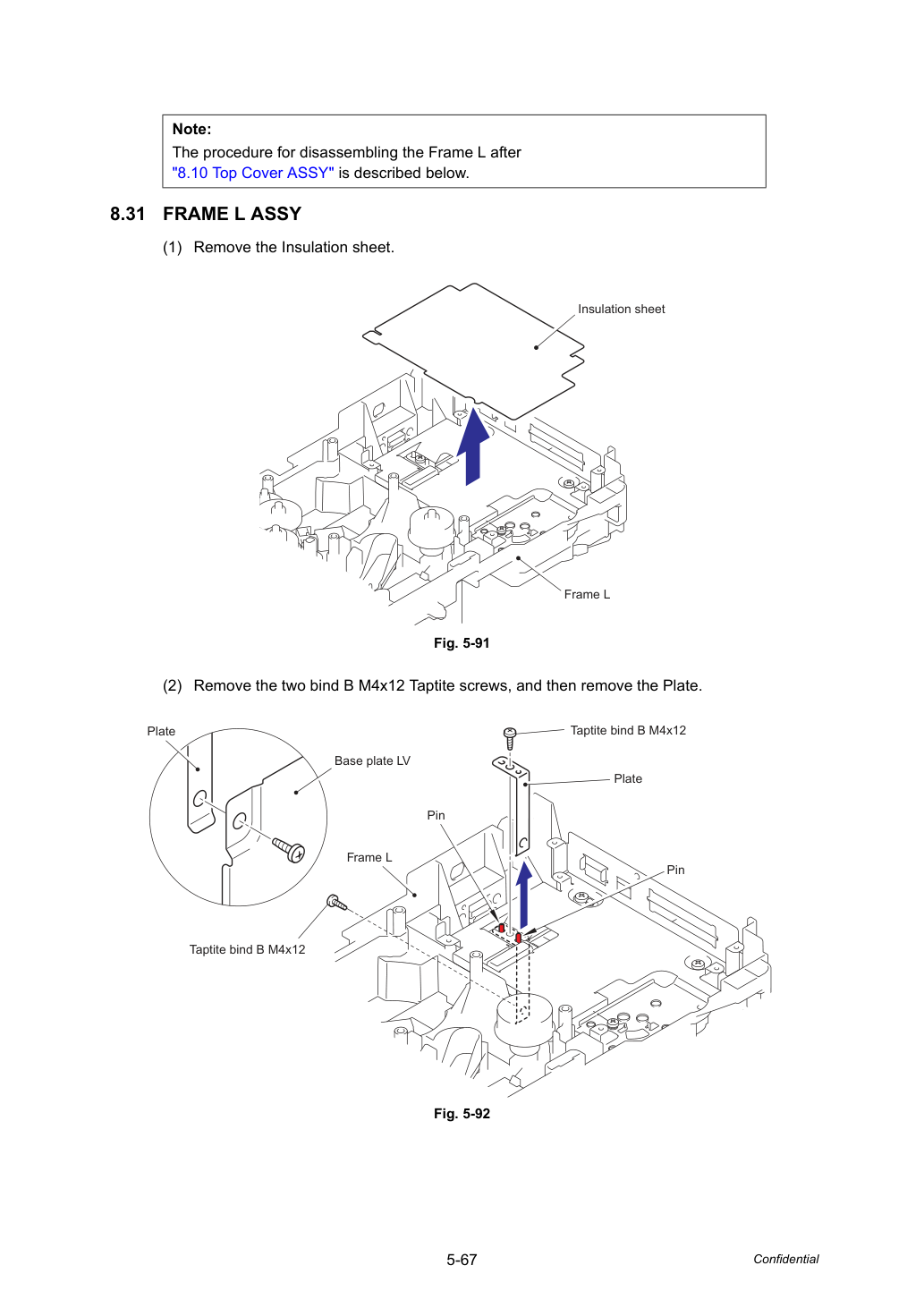

Процедура разборки Frame L после «8.10 Top Cover ASSY» описана ниже.

1. Снимите теплоизоляционный лист.

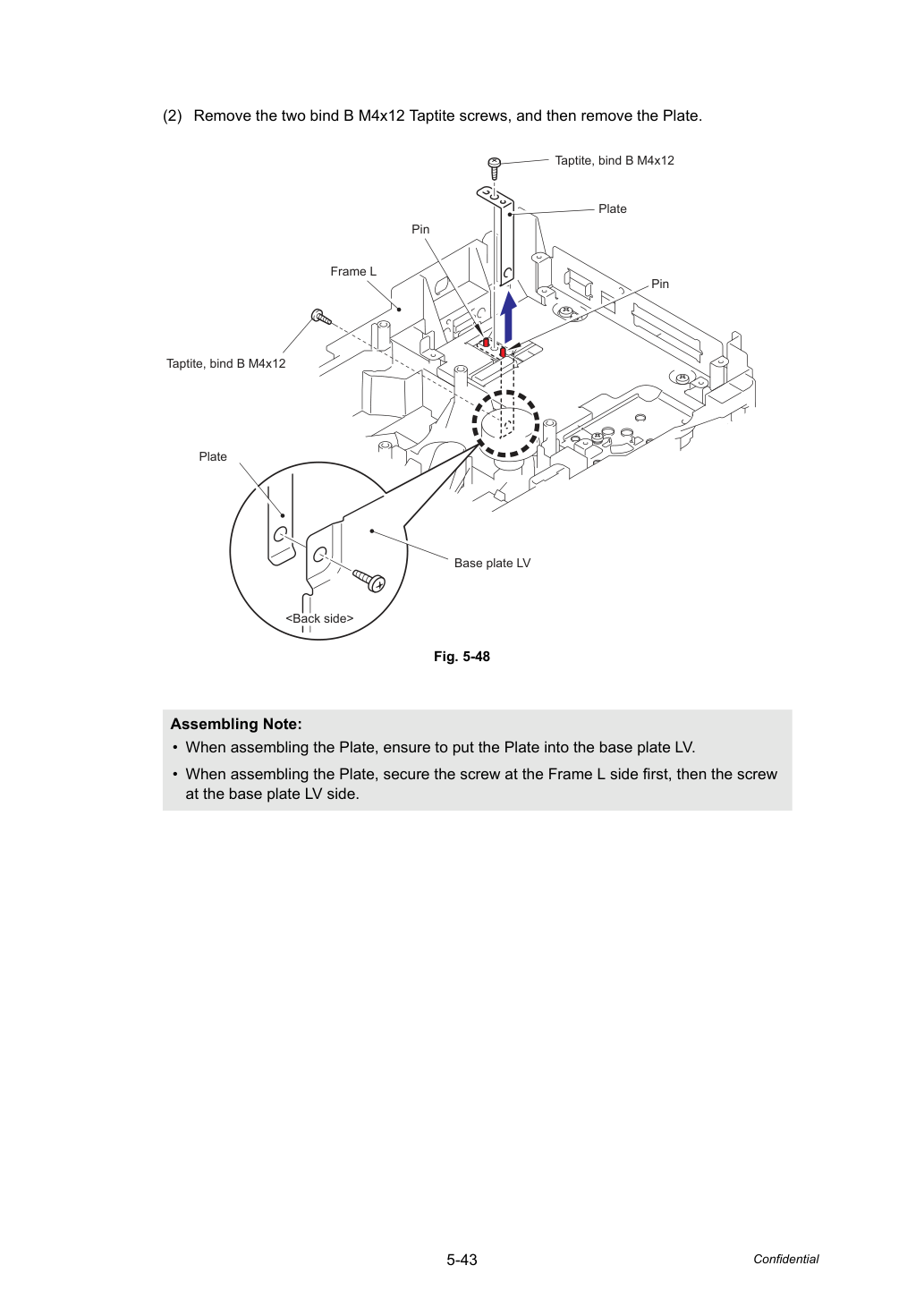

2. Снимите два винта крепления B M4x12 Taptite, затем снимите Пластину.

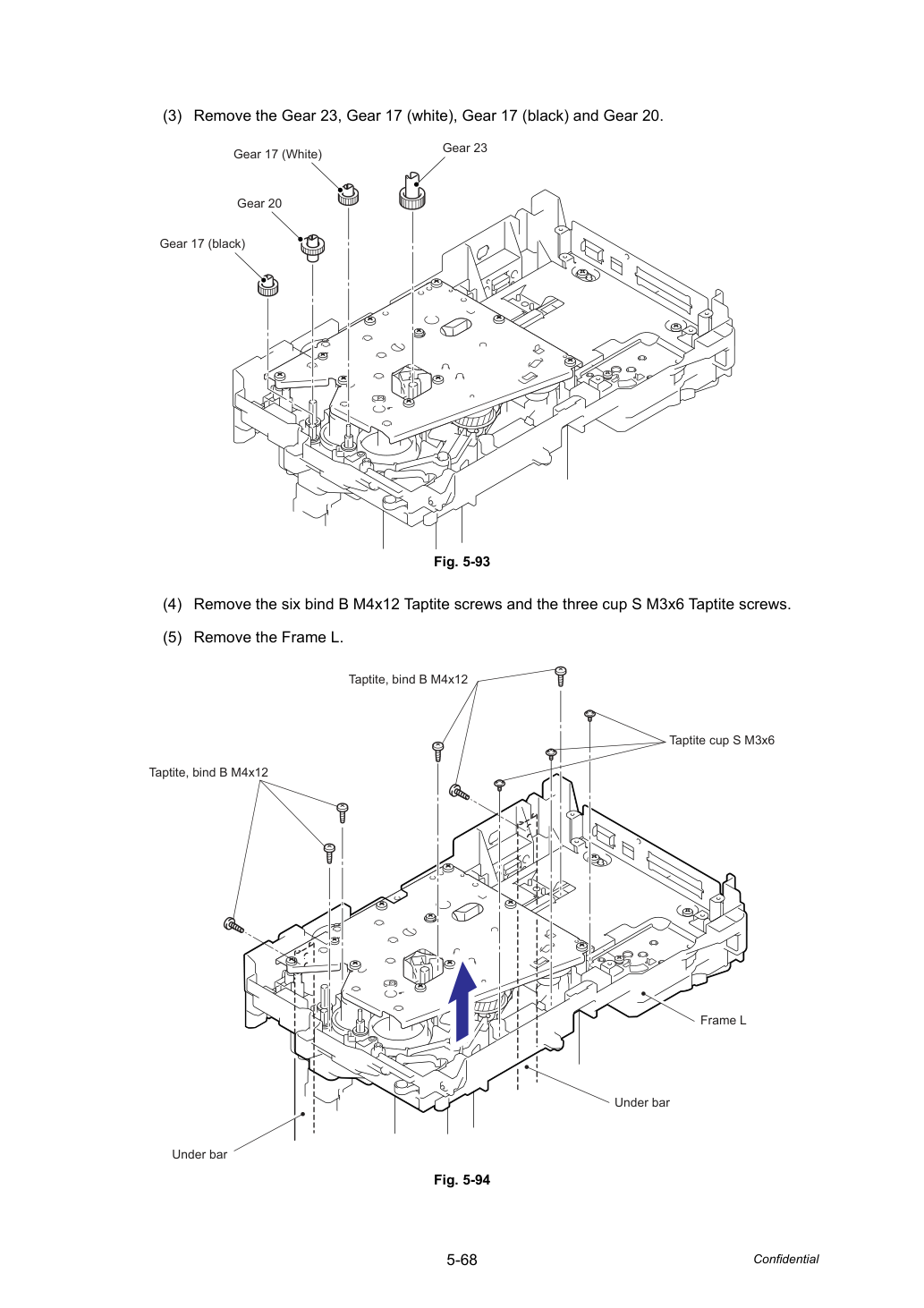

3. Удали Gear 23, Gear 17 (white), Gear 17 (black) и Gear 20.
4. Удали шесть винтов bind B M4x12 Taptite и три винта cup S M3x6 Taptite.
5. Извлеки Frame L.

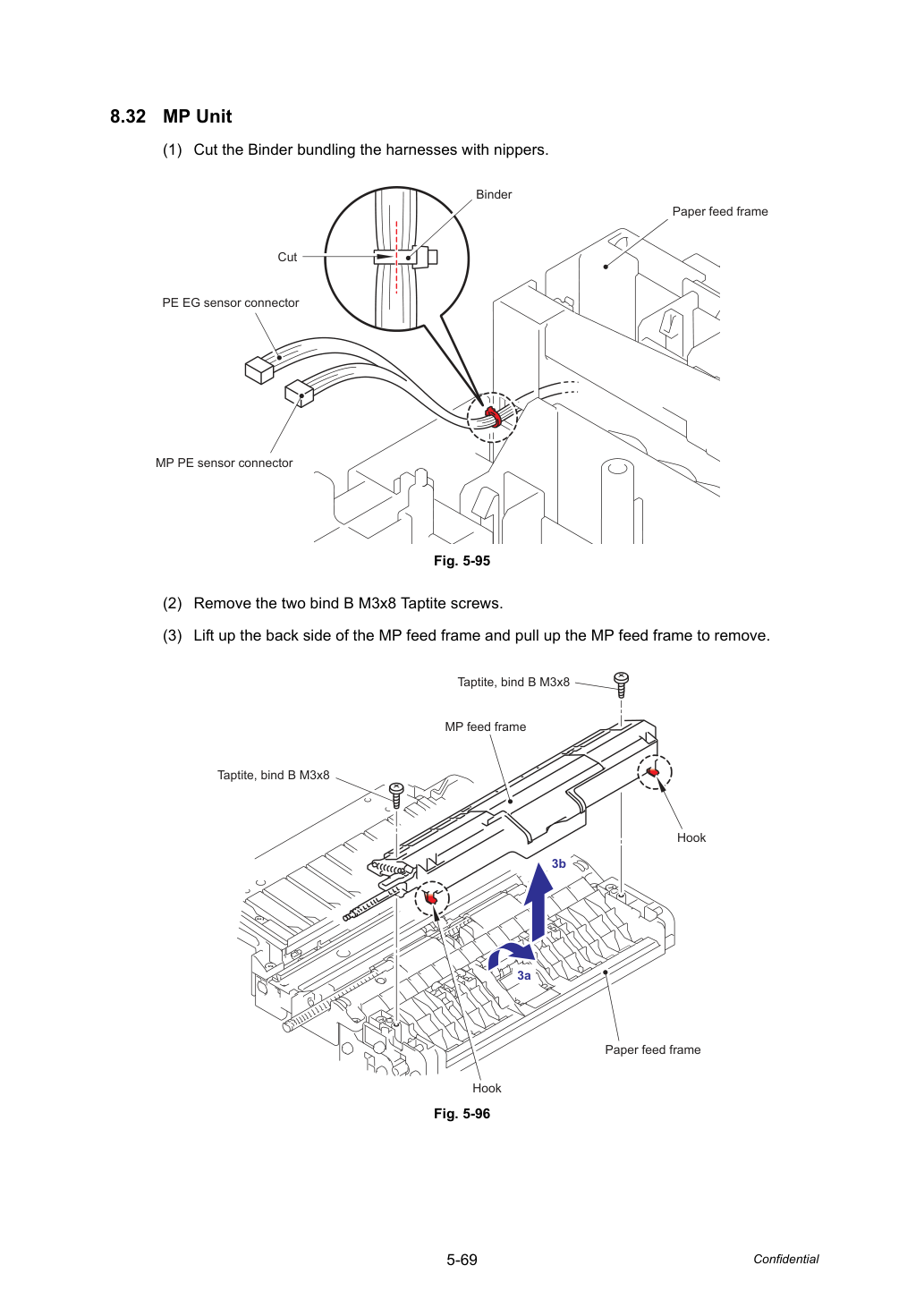

1. Перережь Binder, связывающий harnesses, кусачками.
2. Удали два винта bind B M3x8 Taptite.
3. Приподними заднюю сторону MP feed frame и вытащи MP feed frame вверх для извлечения.

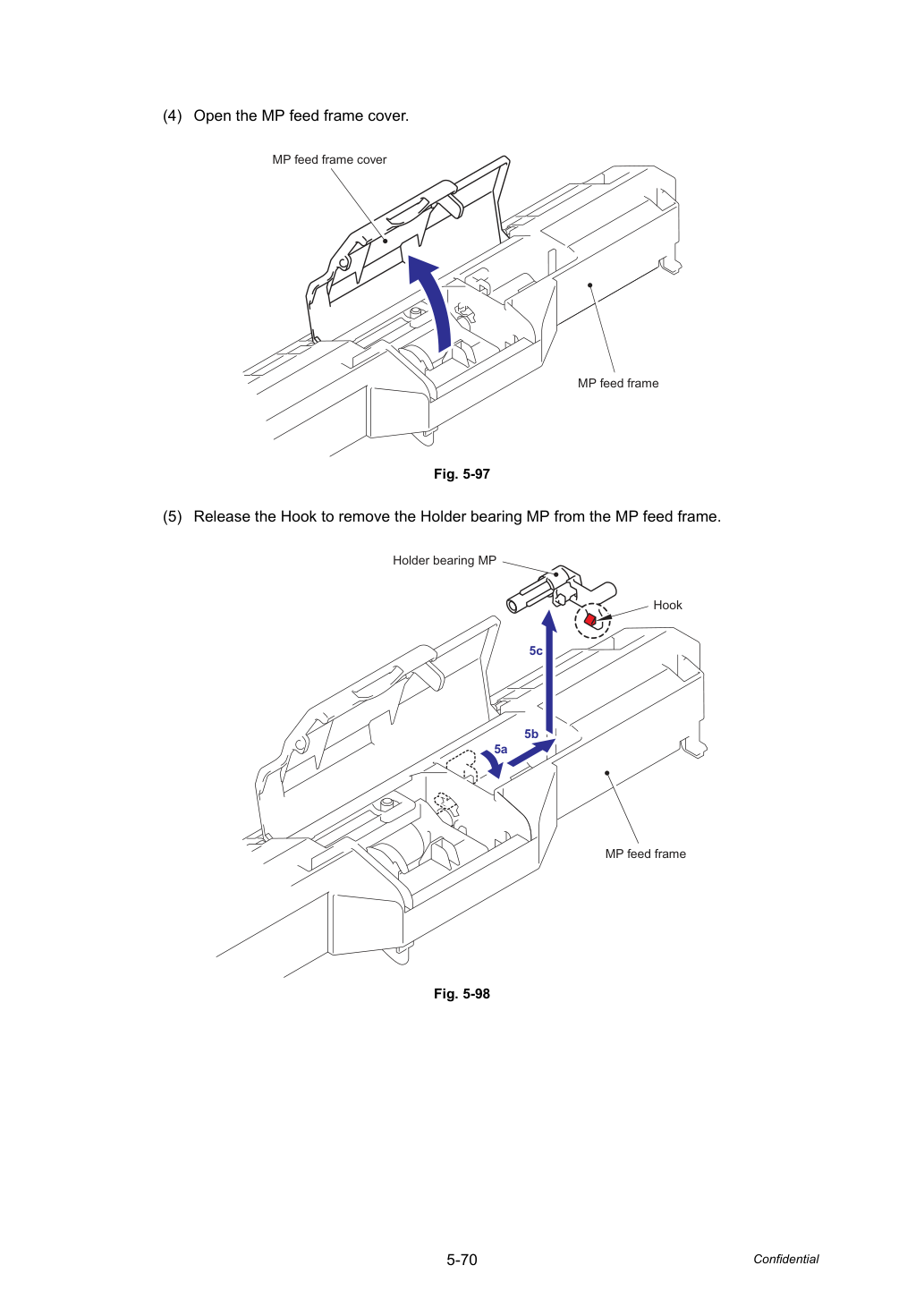

4. Откройте крышку MP feed frame cover.
5. Освободи Hook для извлечения Holder bearing MP из MP feed frame.

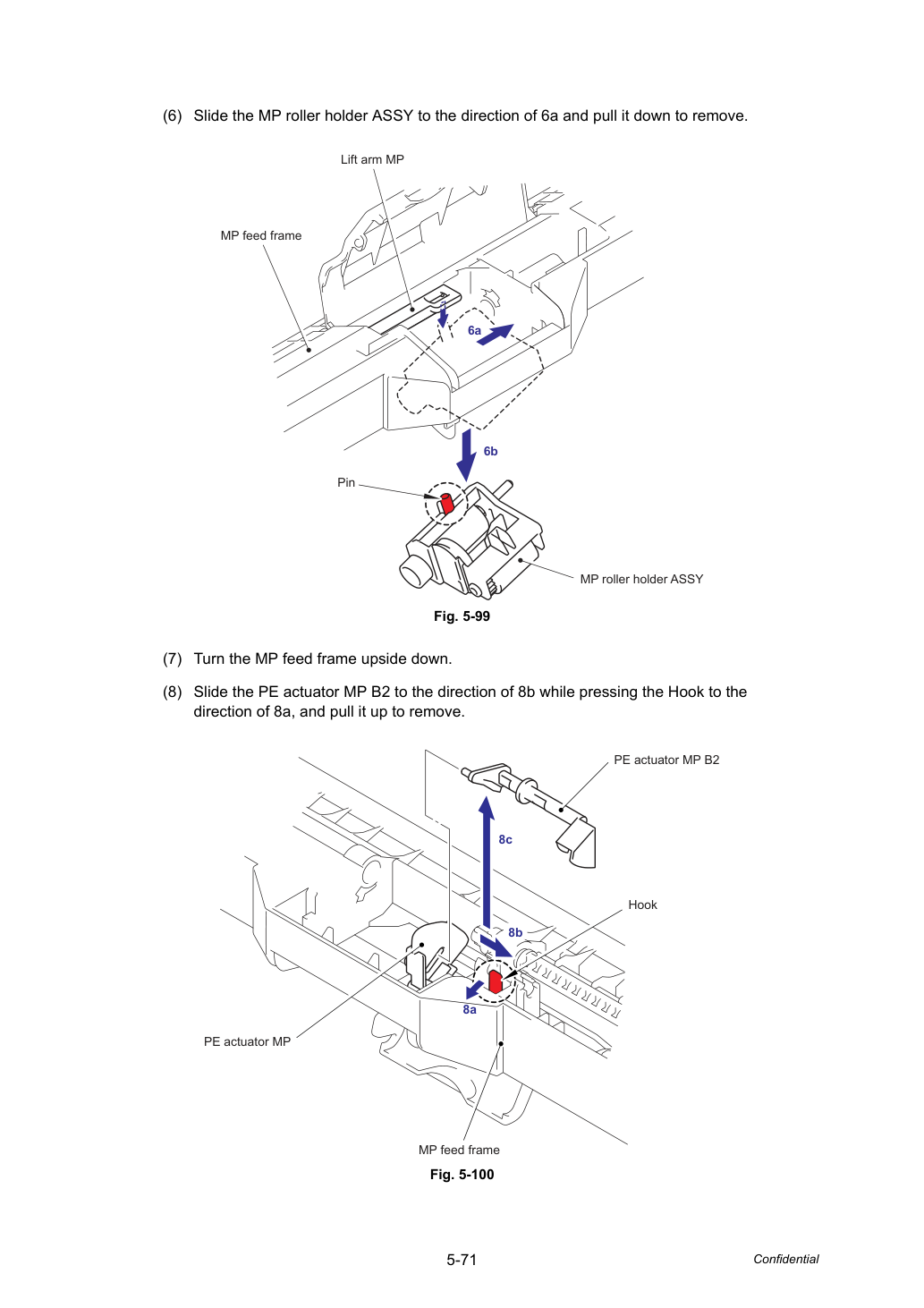

6. Сдвинь MP roller holder ASSY в направлении 6a и потяни её вниз для извлечения.
7. Переверни MP feed frame вверх дном.
8. Сдвиньте PE актуатор MP B2 в направлении 8b, нажимая Hook в направлении 8a, и вытяните вверх для снятия.

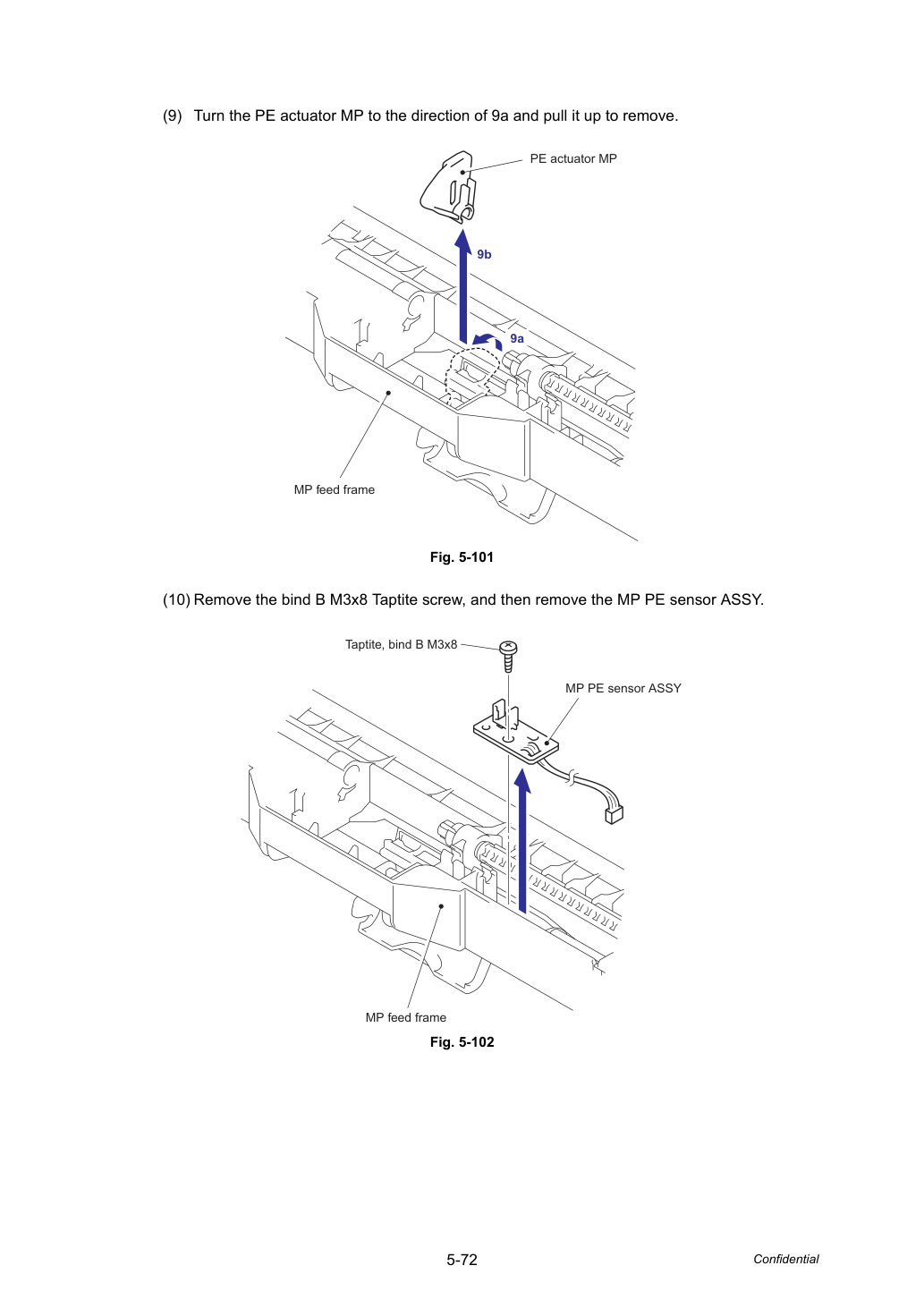

9. Поверните PE актуатор MP в направлении 9a и вытяните вверх для снятия.

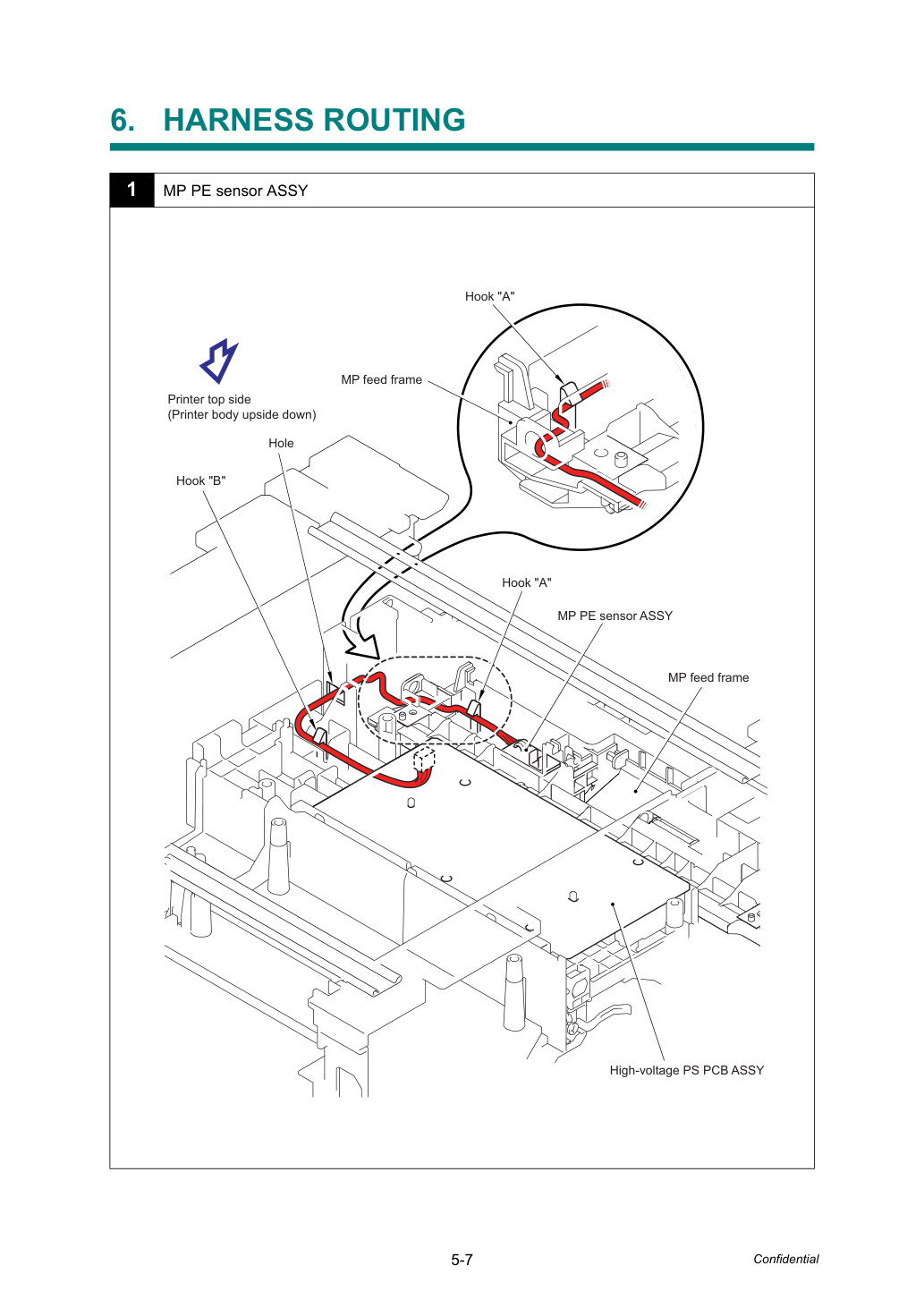

10. Снимите винт bind B M3x8 Taptite, затем снимите узел MP PE sensor ASSY.

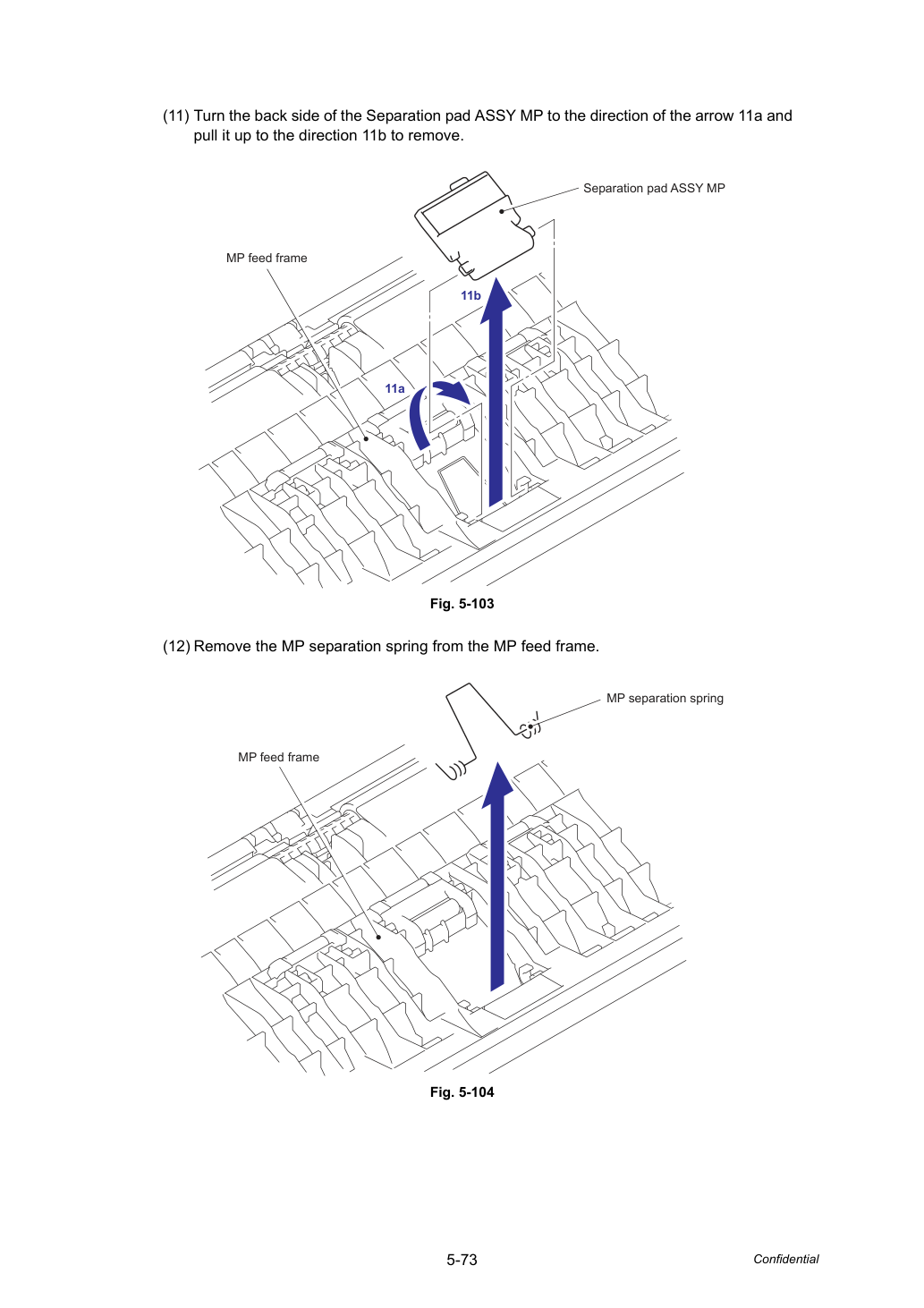

11. Поверните обратную сторону узла Separation pad ASSY MP в направлении стрелки 11a и вытяните в направлении 11b для снятия.
12. Снимите пружину MP separation с рамы MP feed frame.

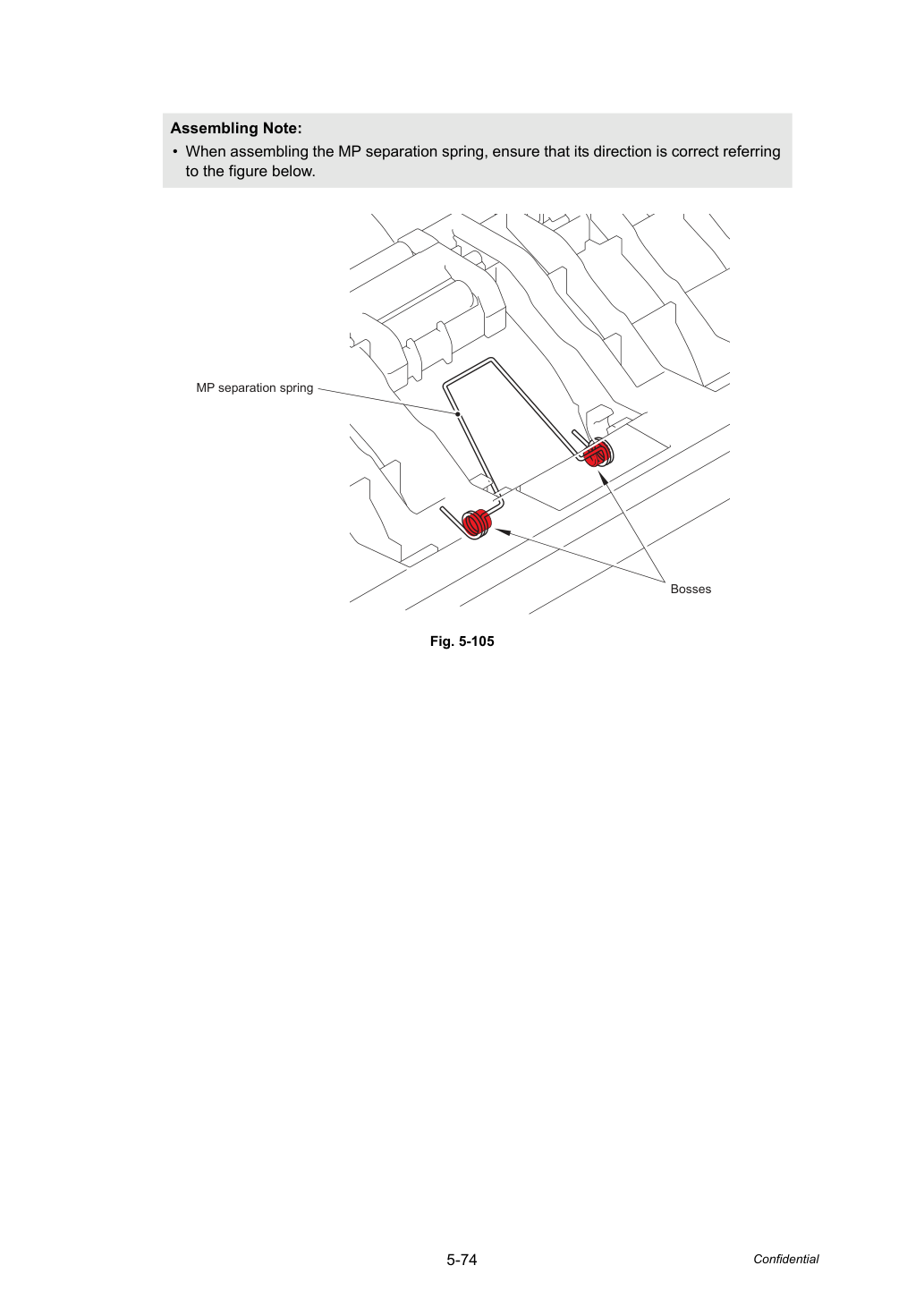

• При сборке пружины MP separation убедитесь в правильности её ориентации согласно рисунку ниже.

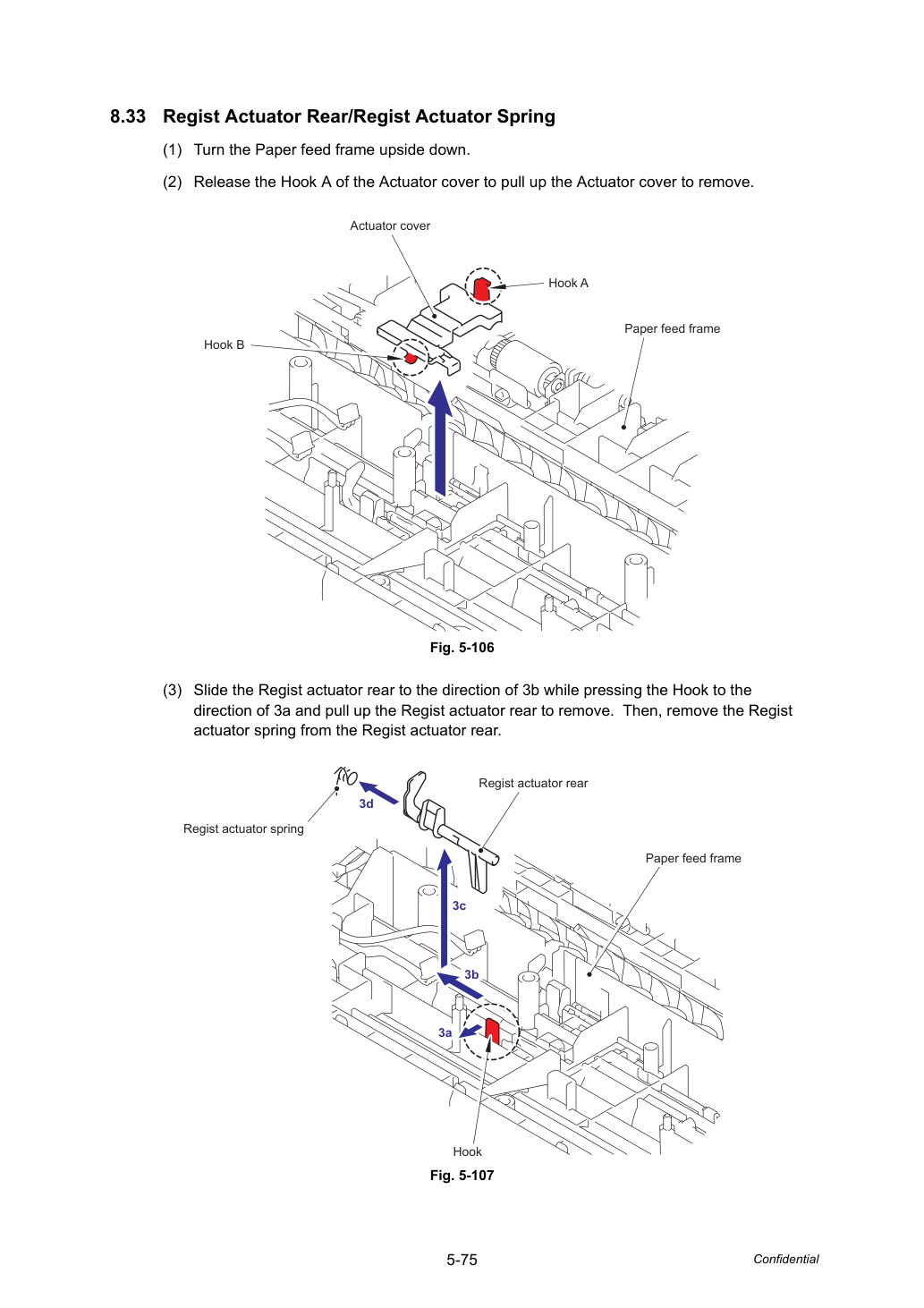

1. Переверните Paper feed frame.
2. Разблокируйте Hook A крышки Actuator cover и вытяните крышку Actuator cover для снятия.
3. Сдвиньте задний Regist актуатор в направлении 3b, нажимая Hook в направлении 3a, и вытяните вверх задний Regist актуатор для снятия. Затем снимите пружину Regist actuator spring с заднего Regist актуатора.

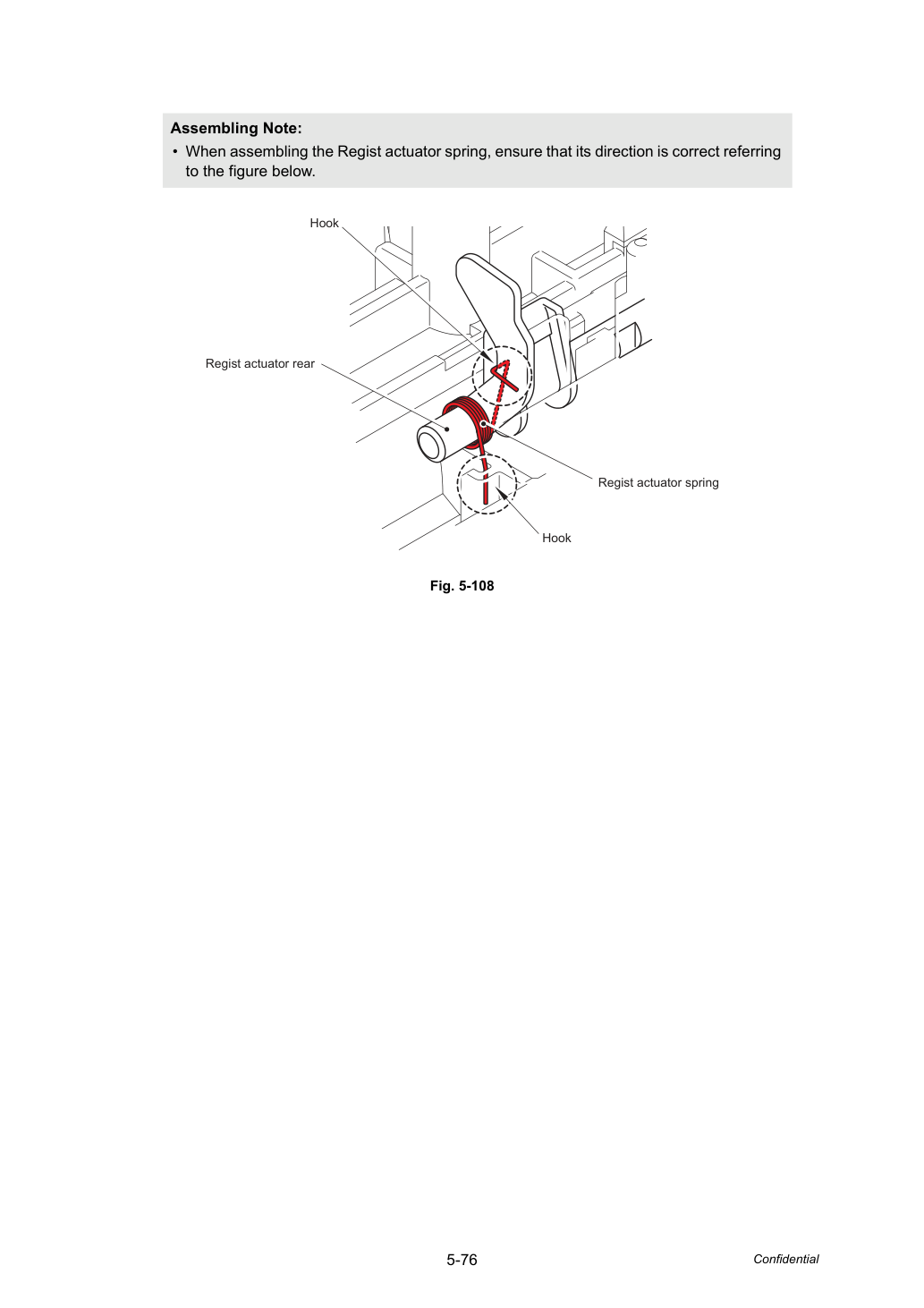

• При сборке пружины Regist actuator spring убедитесь в правильности её ориентации согласно рисунку ниже.

• При сборке пружины Regist actuator spring убедитесь в правильности её ориентации согласно рисунку ниже.

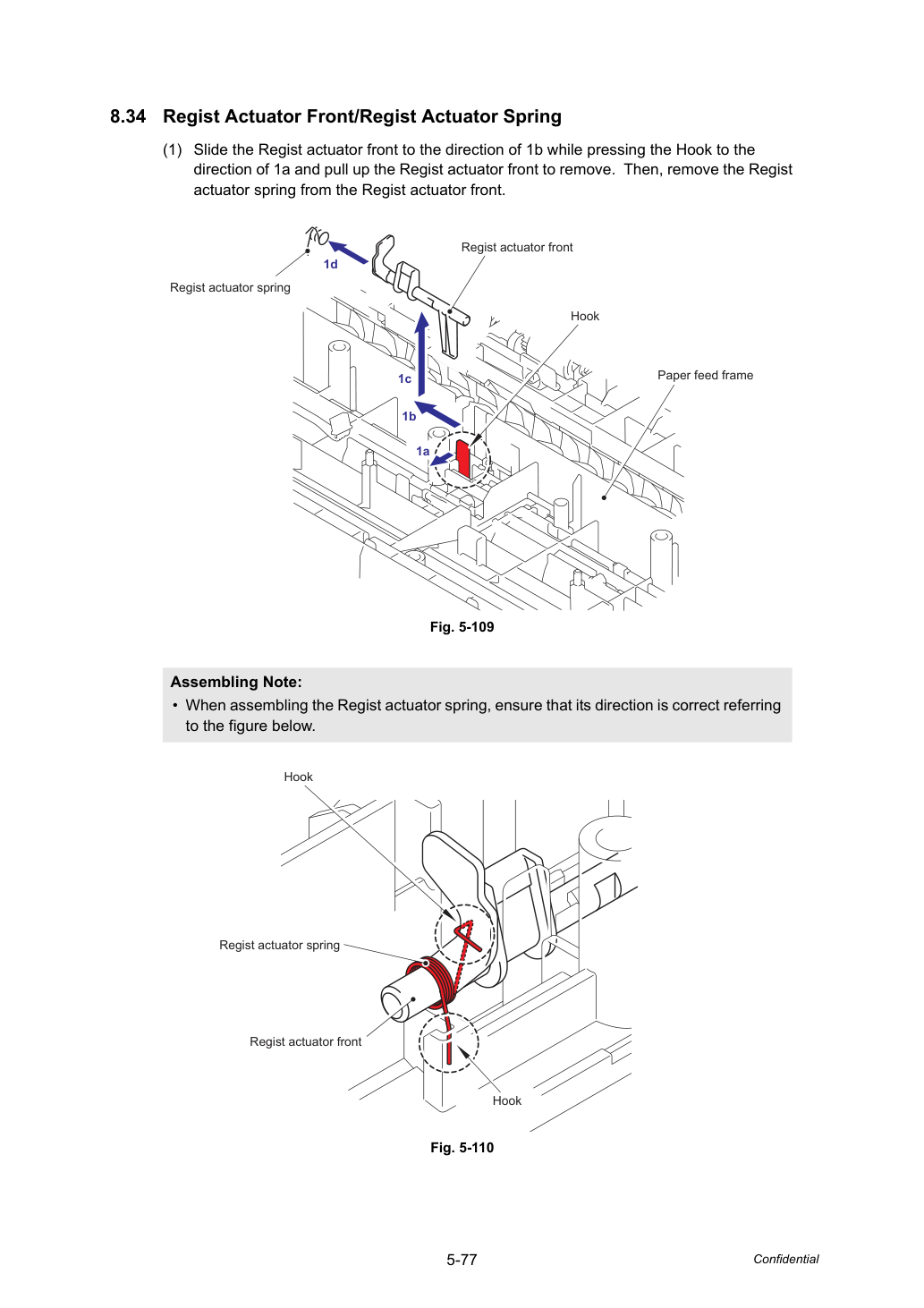

1. Сдвиньте передний Regist актуатор в направлении 1b, нажимая Hook в направлении 1a, и вытяните вверх передний Regist актуатор для снятия. Затем снимите пружину Regist actuator spring с переднего Regist актуатора.

Затем поверните узел Roller holder ASSY в направлении 1b.

Узел Roller holder ASSY в направлении 2b и вытяните в направлении 2c для снятия.

• При сборке узла держателя ролика совмести участок "A" на валу держателя ролика ASSY с отверстием в раме подачи бумаги.

1. Нажмите Lift arm в направлении 1a и вытяните штифт узла Roller holder ASSY.
2. Сдвиньте узел Roller holder ASSY в направлении 2a. Затем поднимите сторону gear узла

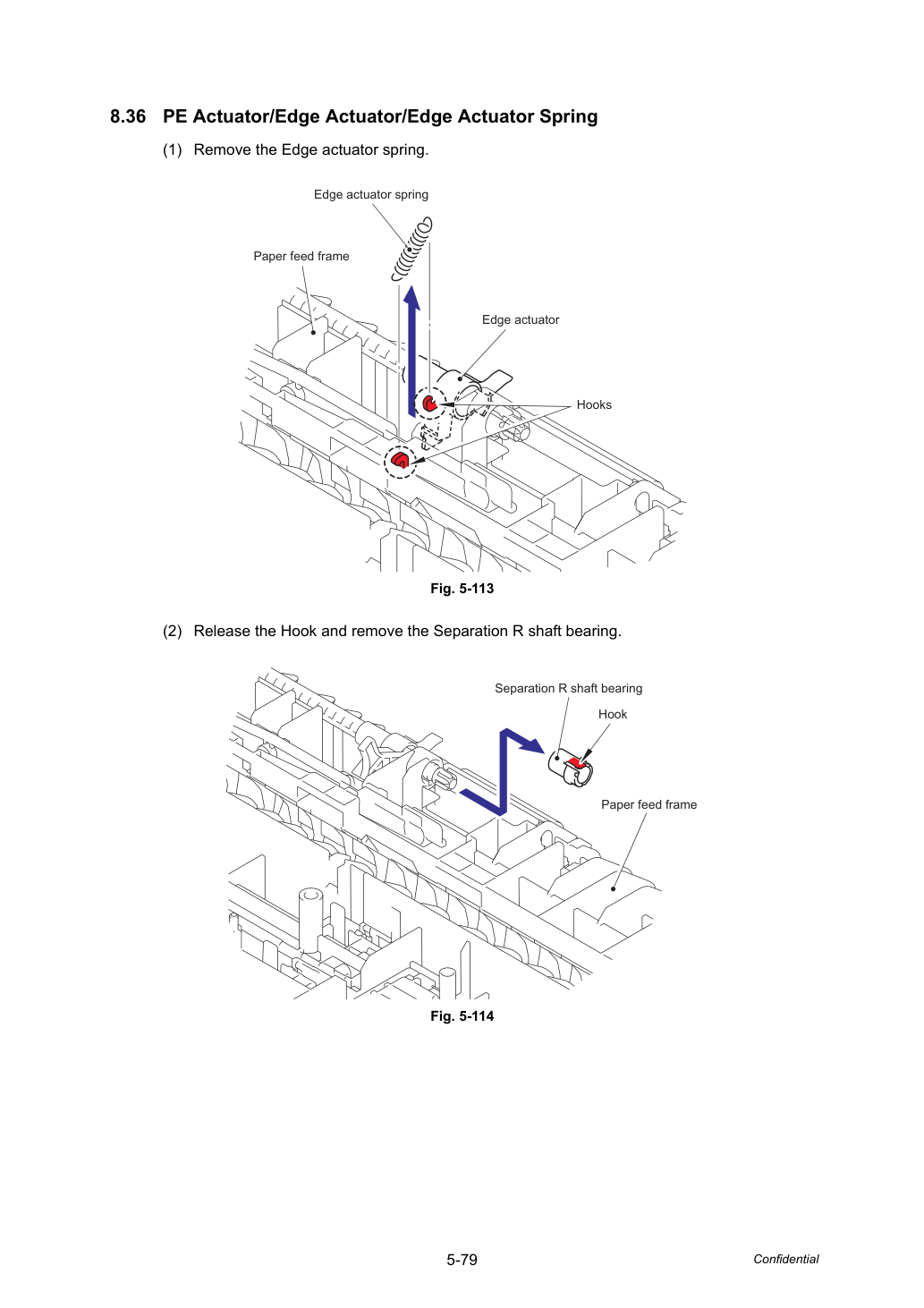

1. Снимите пружину Edge actuator spring.
2. Разблокируйте Hook и снимите подшипник Separation R shaft bearing.

Edge актуатор и PE актуатор.

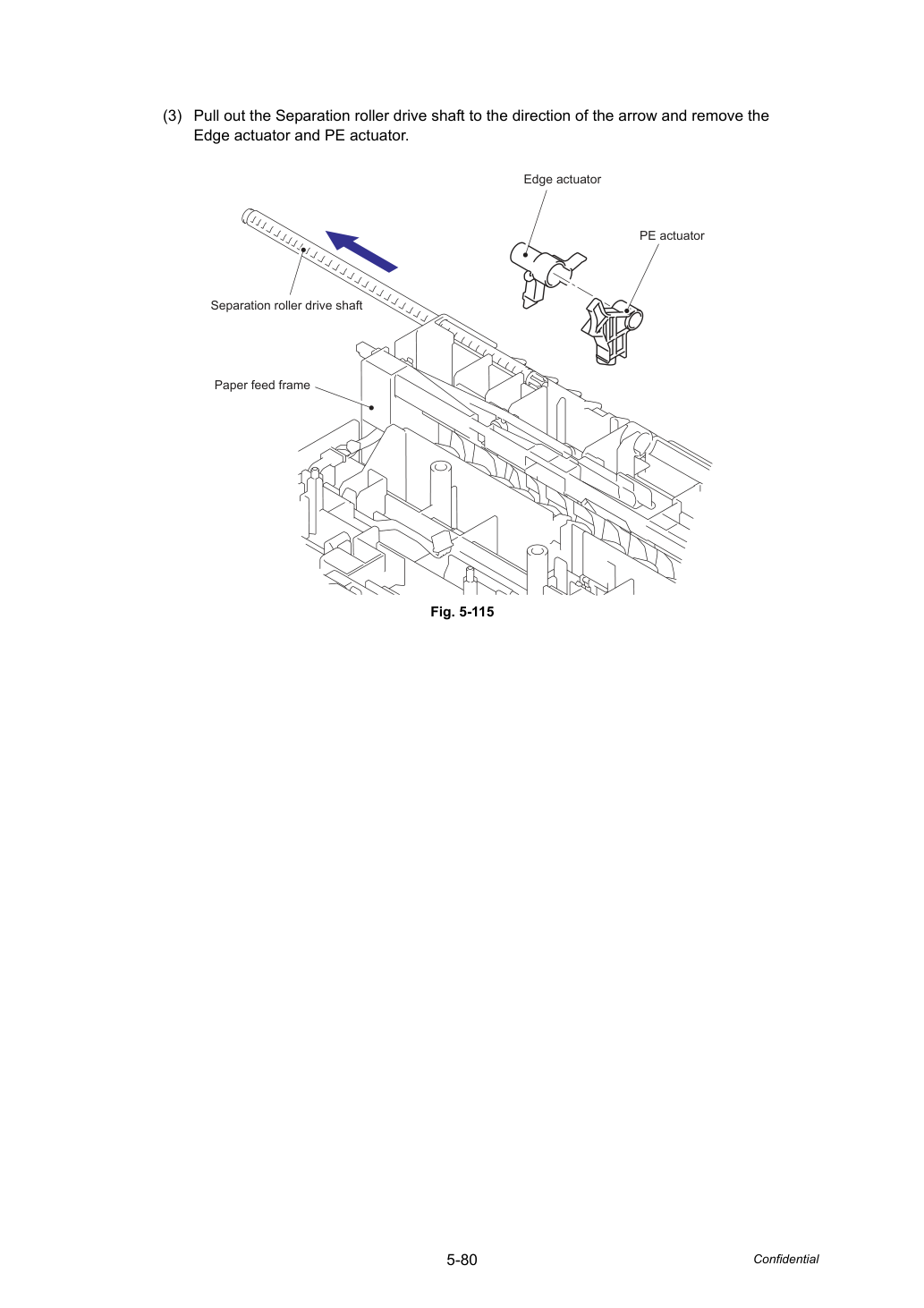

3. Вытяните вал привода Separation roller в направлении стрелки и снимите узел

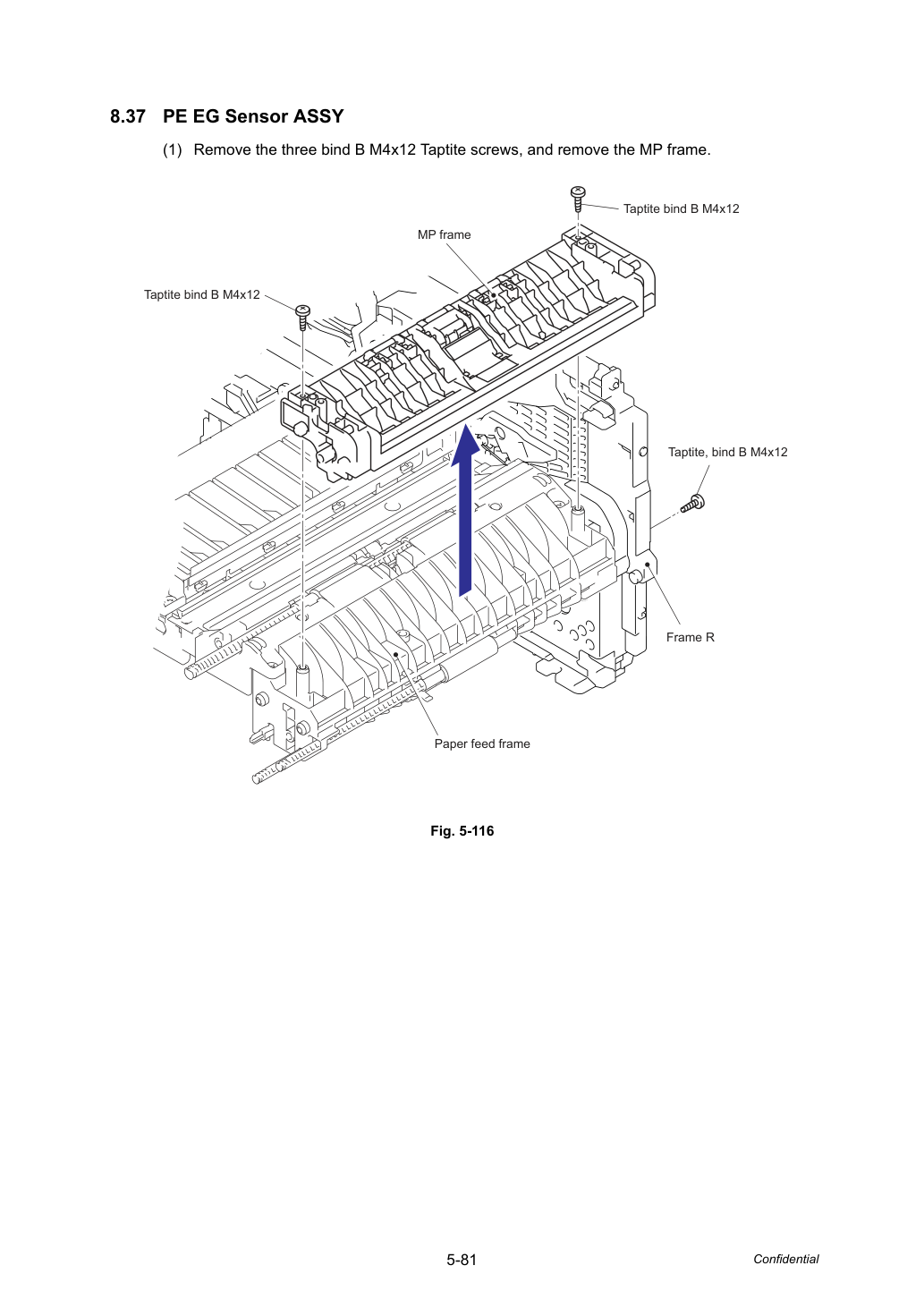

1. Снимите три винта bind B M4x12 Taptite и снимите раму MP frame.

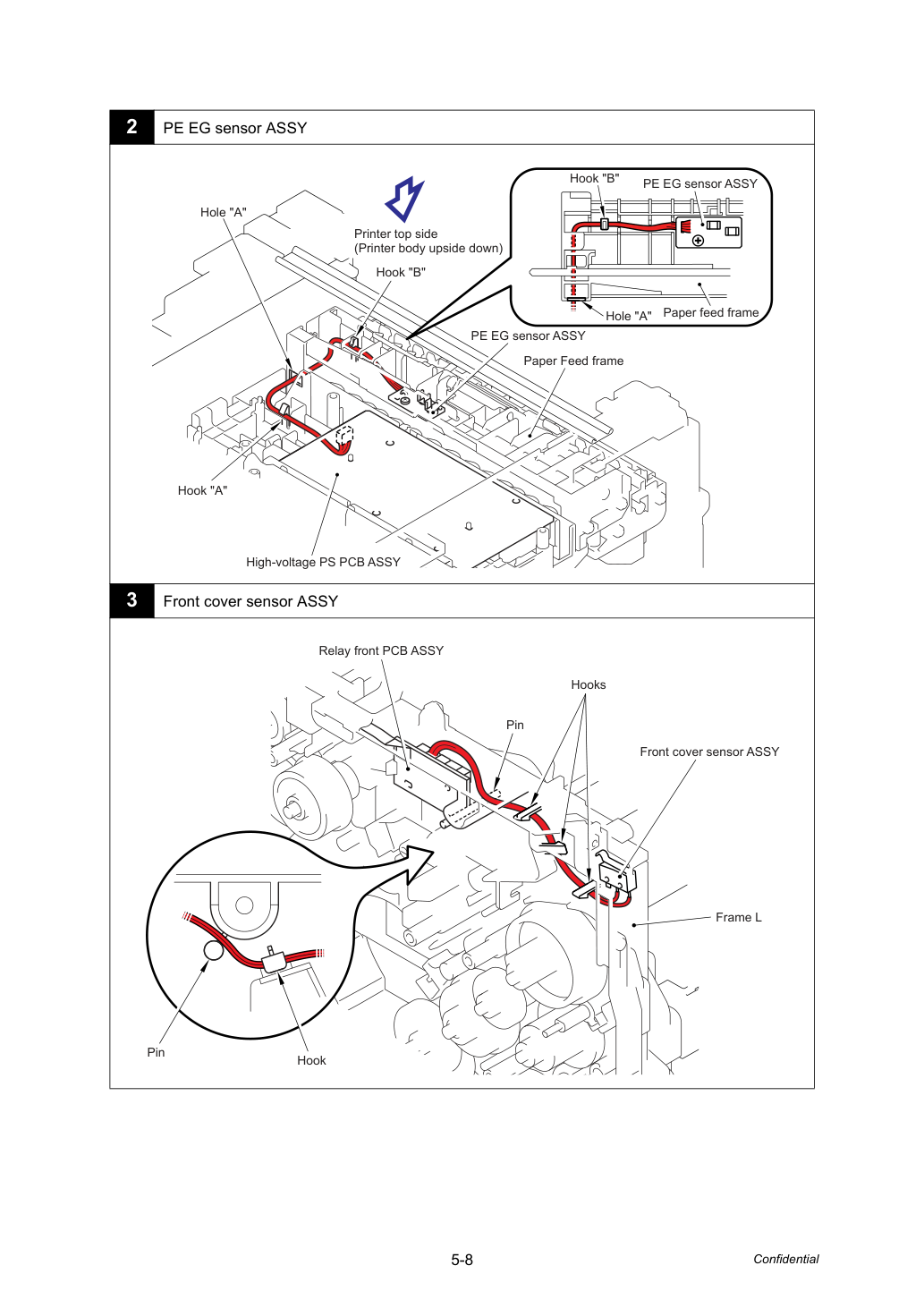

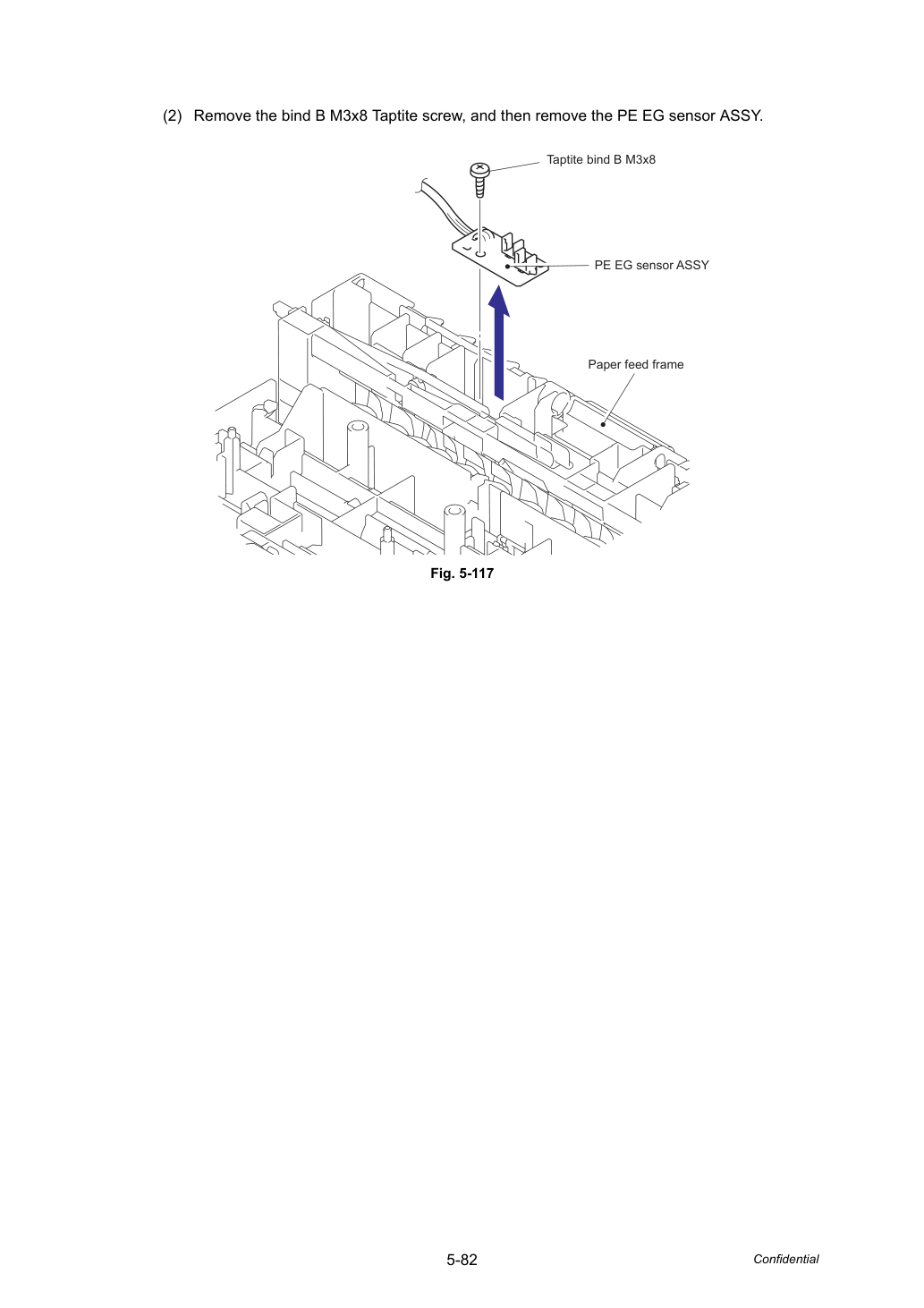

2. Снимите винт bind B M3x8 Taptite, затем снимите узел PE EG sensor ASSY.

1. Вытяните Paper tray из PF-P10.
2. Подними заднюю сторону узла разделительной подушки ASSY.
3. Нажми крючки, расположенные по обе стороны узла разделительной подушки ASSY, внутрь.
4. Подними узел разделительной подушки ASSY.

5. Извлеки пружину разделительной подушки.
6. Снимите шестерню Lift gear 46.

7. Извлеки шестерню Gear 21-16.
8. Извлеки шестерню Gear 15.

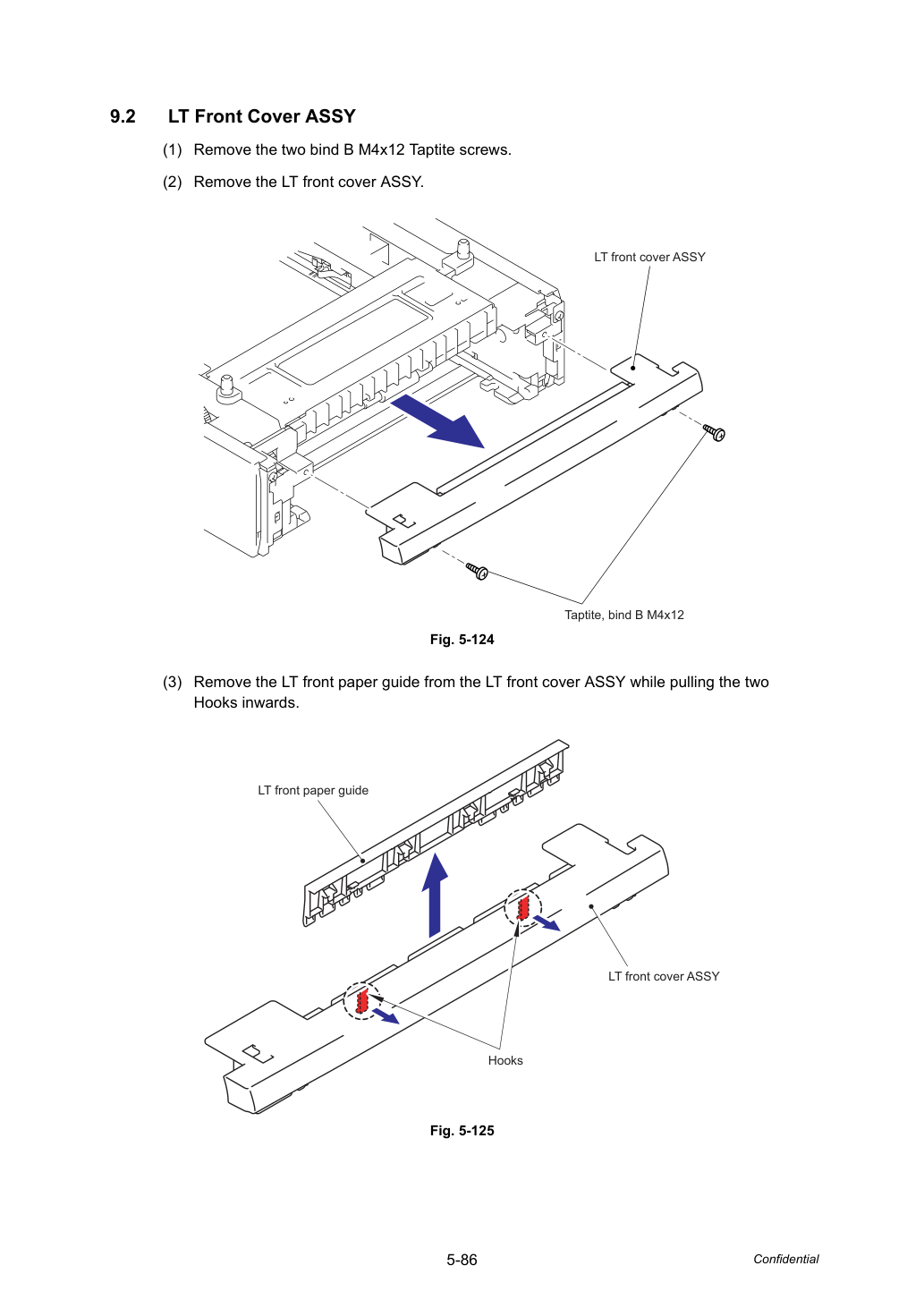

1. Снимите два винта bind B M4x12 Taptite.
2. Снимите узел LT front cover ASSY.
3. Снимите направляющую LT front paper guide с узла LT front cover ASSY, вытягивая два

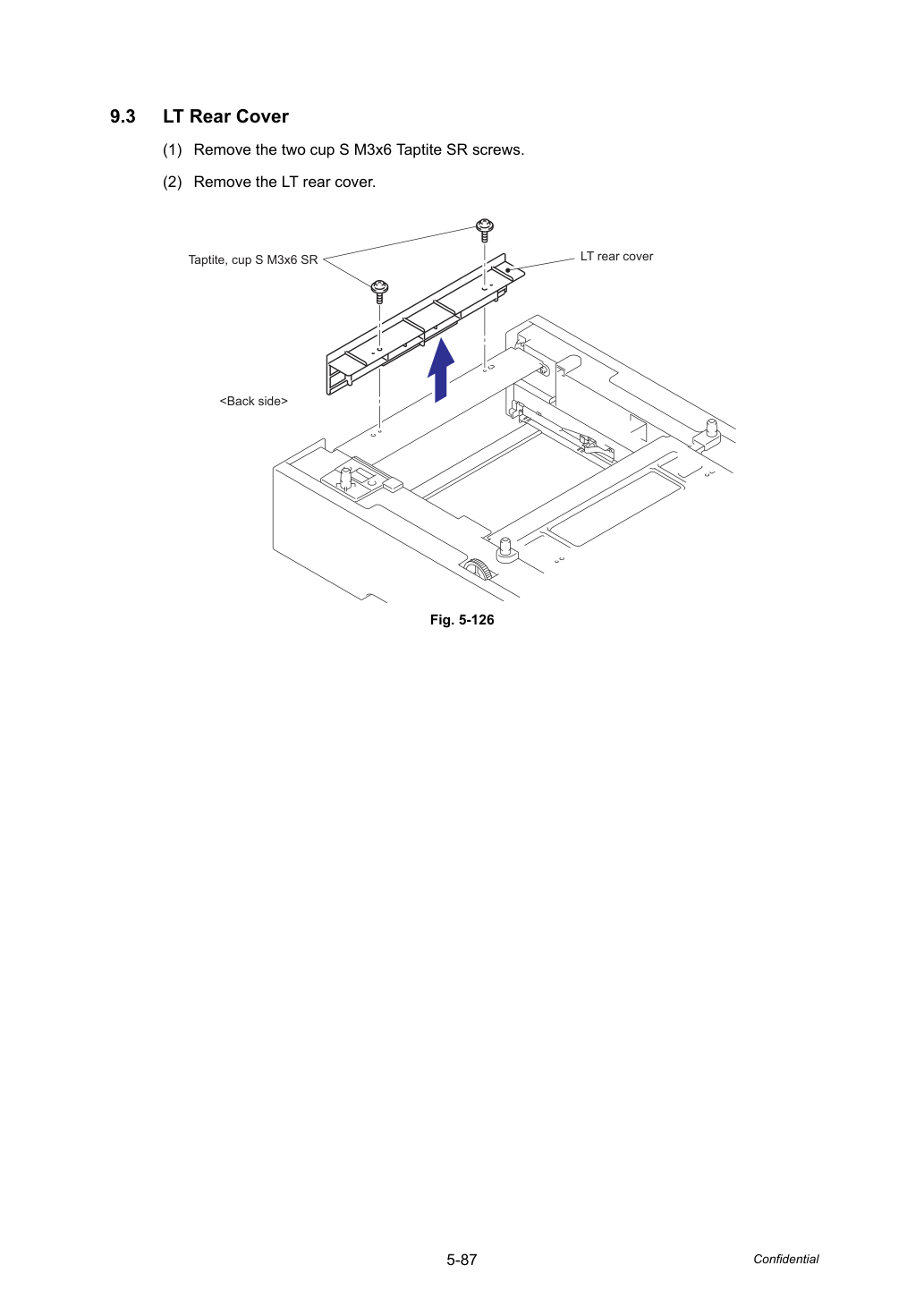

1. Снимите два винта cup S M3x6 Taptite SR.
2. Снимите крышку LT rear cover.

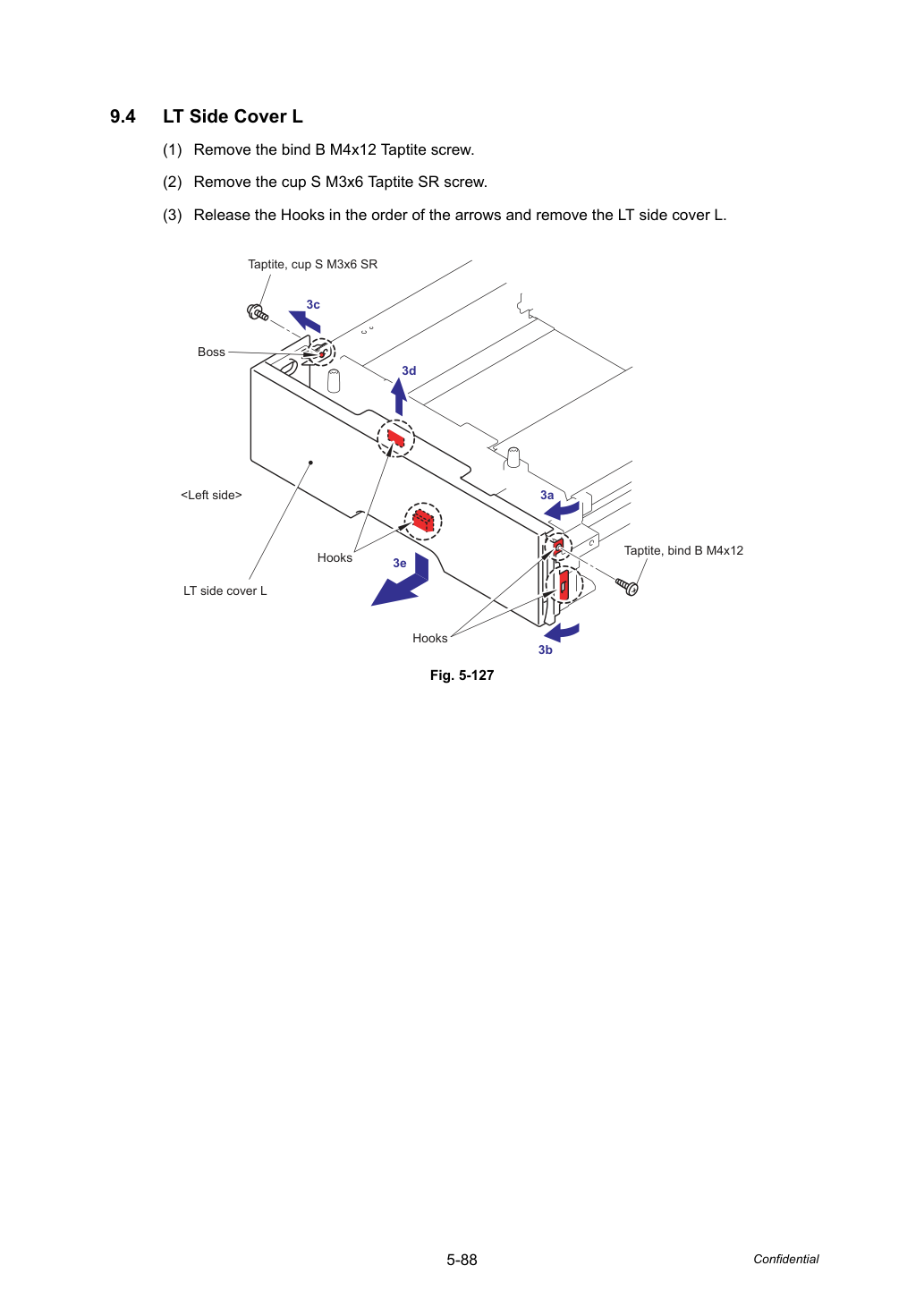

1. Снимите винт bind B M4x12 Taptite.
2. Снимите винт cup S M3x6 Taptite SR.
3. Разблокируйте Hooks в порядке стрелок и снимите боковую крышку LT side cover L.

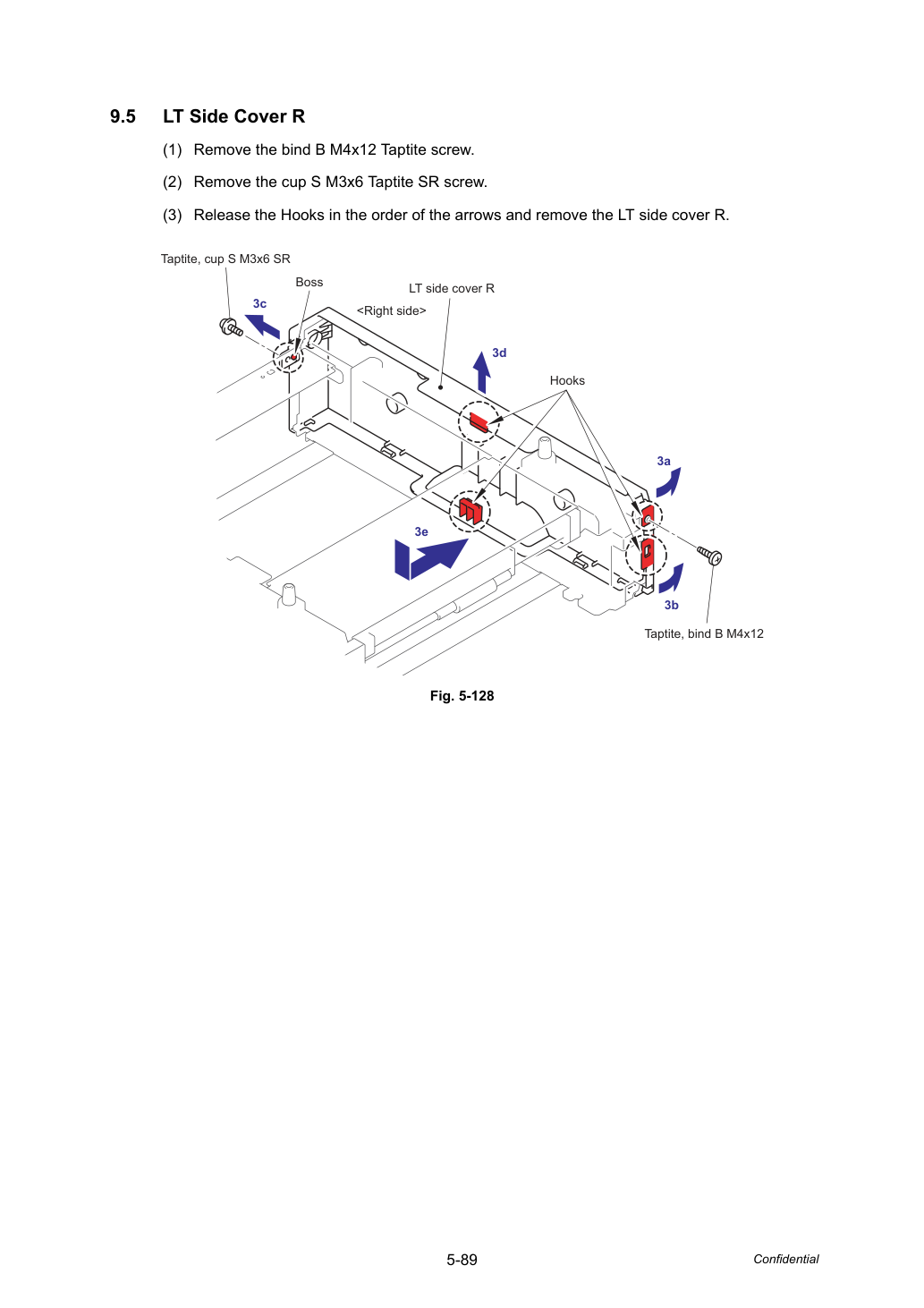

1. Снимите винт bind B M4x12 Taptite.
2. Снимите винт cup S M3x6 Taptite SR.
3. Разблокируйте Hooks в порядке стрелок и снимите боковую крышку LT side cover R.

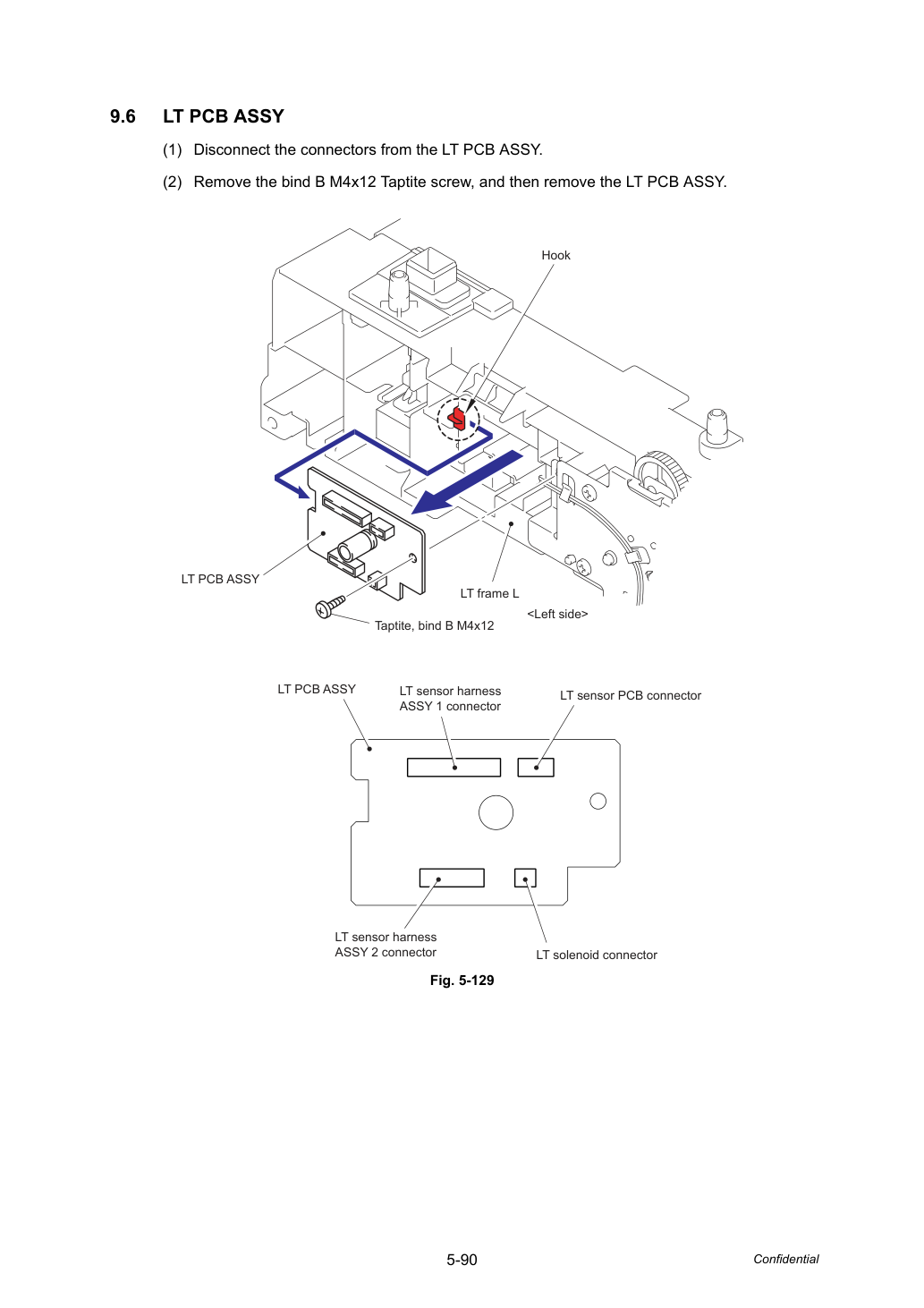

1. Отключите разъёмы от узла LT PCB ASSY.
2. Снимите винт bind B M4x12 Taptite, затем снимите узел LT PCB ASSY.

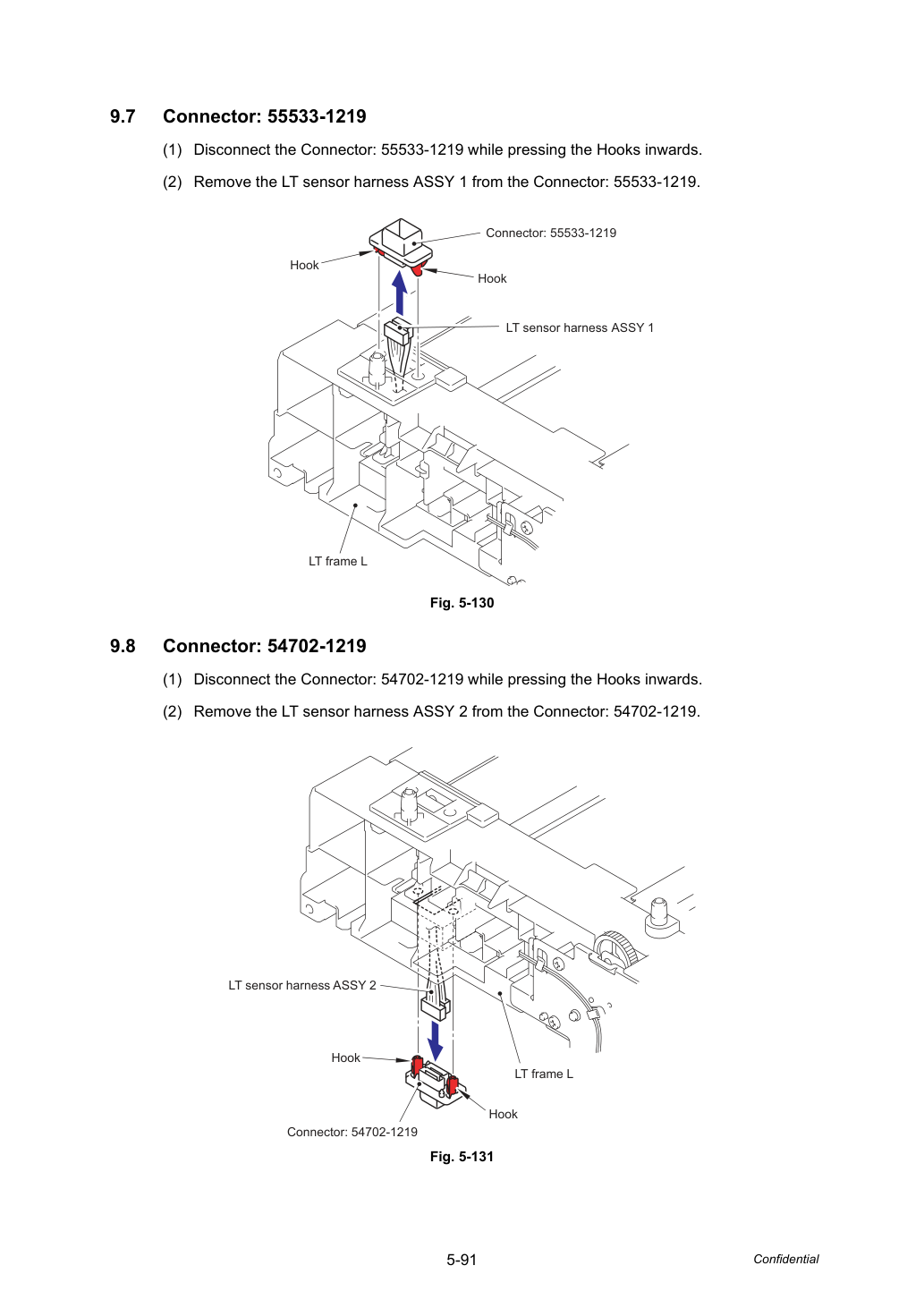

1. Отключите разъём 55533-1219, нажимая Hooks внутрь.
2. Снимите жгут датчиков LT sensor harness ASSY 1 с разъёма 55533-1219.
1. Отключите разъём 54702-1219, нажимая Hooks внутрь.
2. Снимите жгут датчиков LT sensor harness ASSY 2 с разъёма 54702-1219.

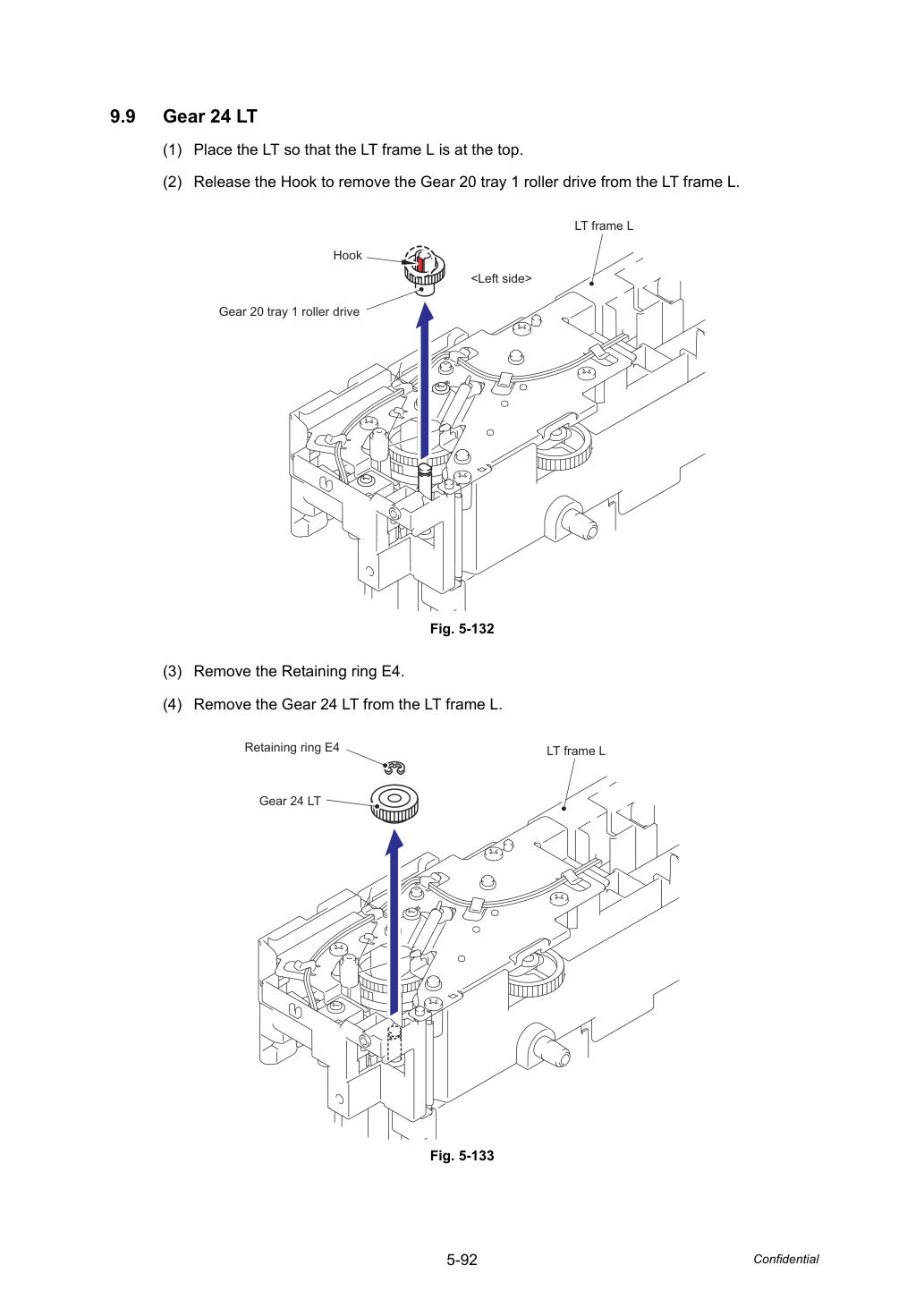

1. Расположите LT так, чтобы рама LT frame L была сверху.
2. Разблокируйте Hook для снятия привода ролика Gear 20 tray 1 roller drive с рамы LT frame L.
3. Снимите стопорное кольцо E4.
4. Снимите шестерню 24 LT с рамы LT frame L.

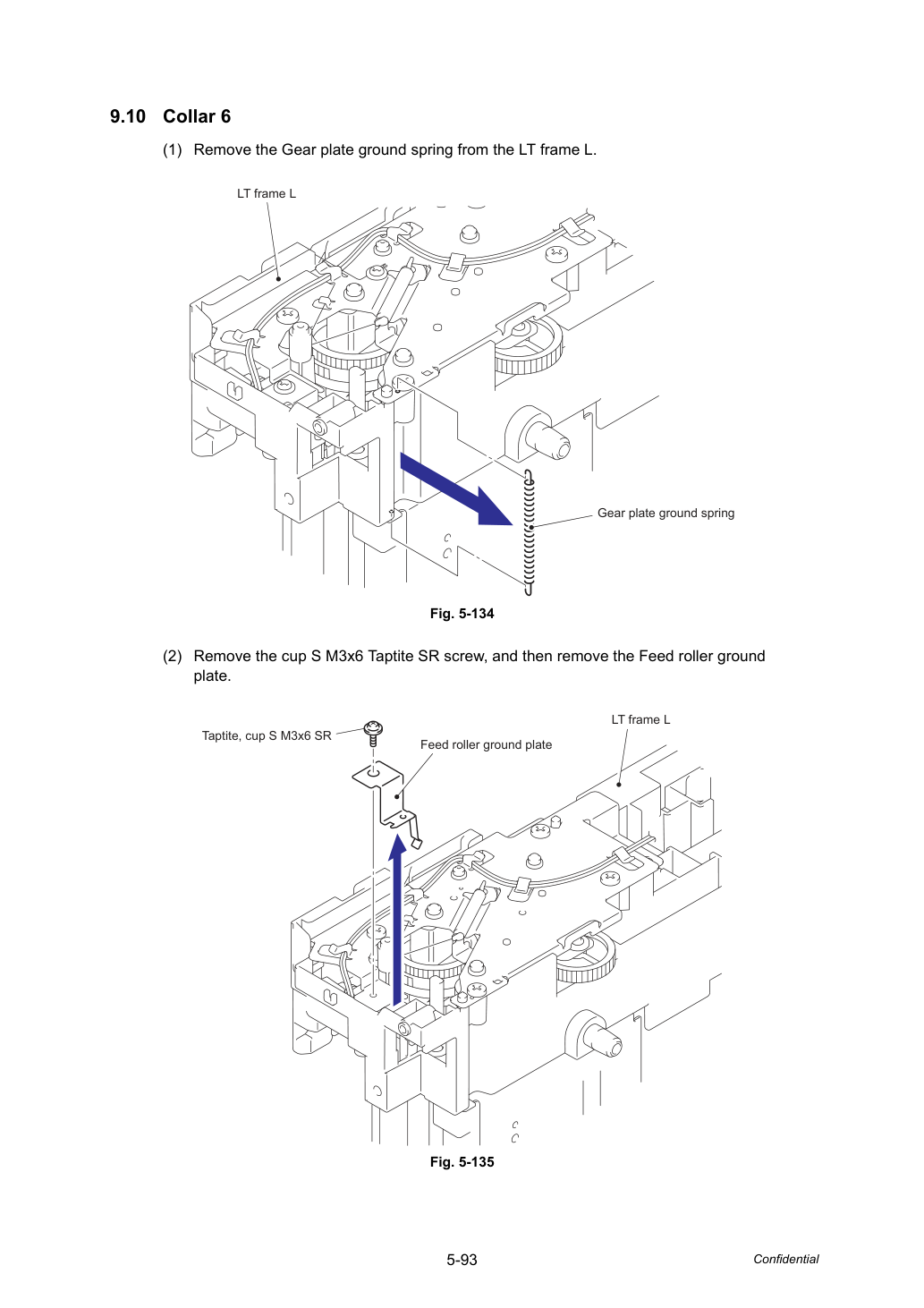

1. Снимите пружину заземления пластины шестерни с рамы LT frame L.
2. Снимите винт cup S M3x6 Taptite SR, затем снимите пластину прижима ролика подачи бумаги.

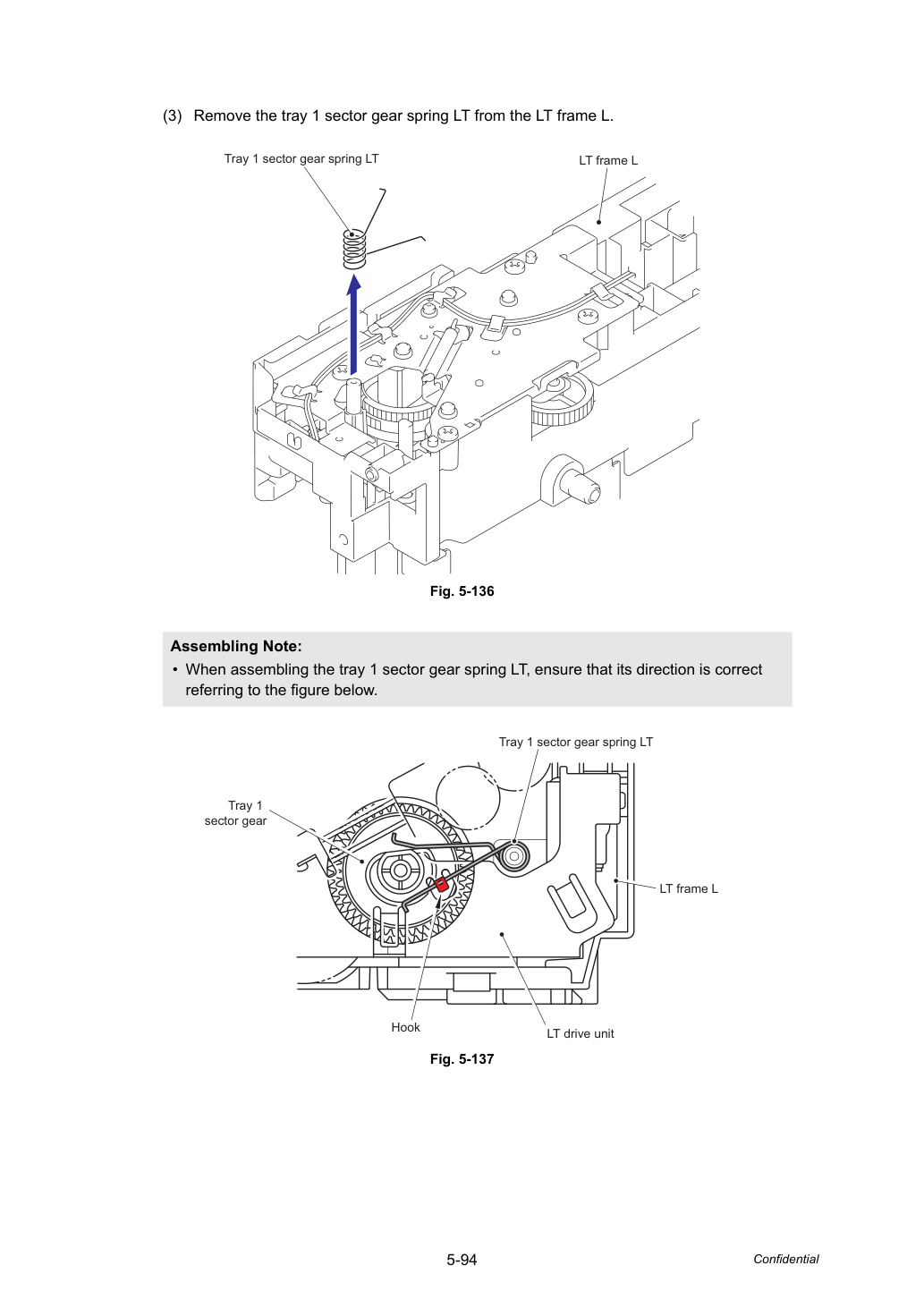

• При сборке пружины сектора шестерни лотка 1 (tray 1 sector gear spring LT) убедитесь в правильности ее ориентации, ссылаясь на рисунок ниже.

3. Снимите пружину сектора шестерни лотка 1 (tray 1 sector gear spring LT) с рамы LT frame L.

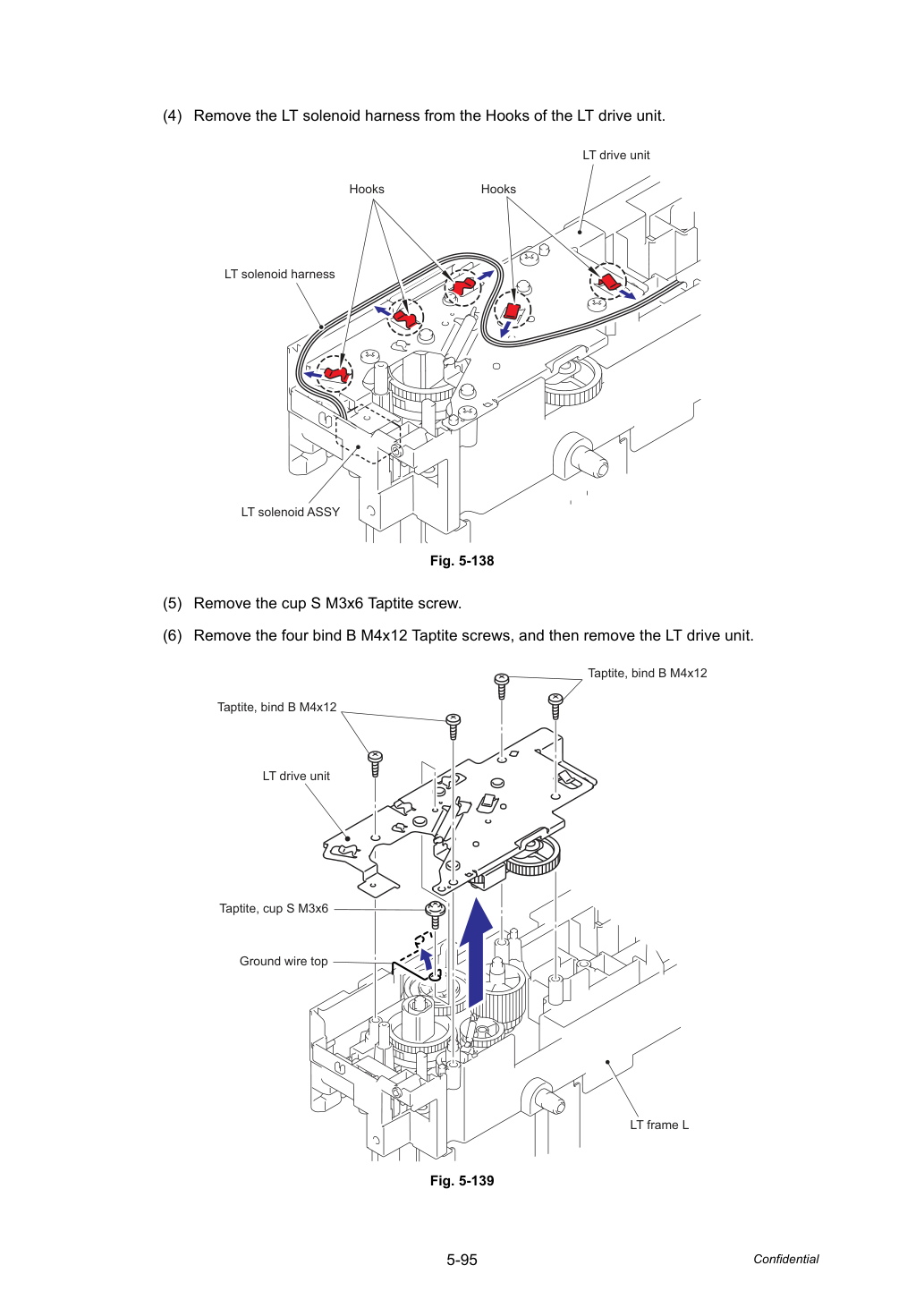

4. Снимите жгут соленоида LT (LT solenoid harness) с крючков узла привода LT (LT drive unit).
5. Снимите винт cup S M3x6 Taptite.
6. Снимите четыре винта bind B M4x12 Taptite, затем снимите узел привода LT (LT drive unit).

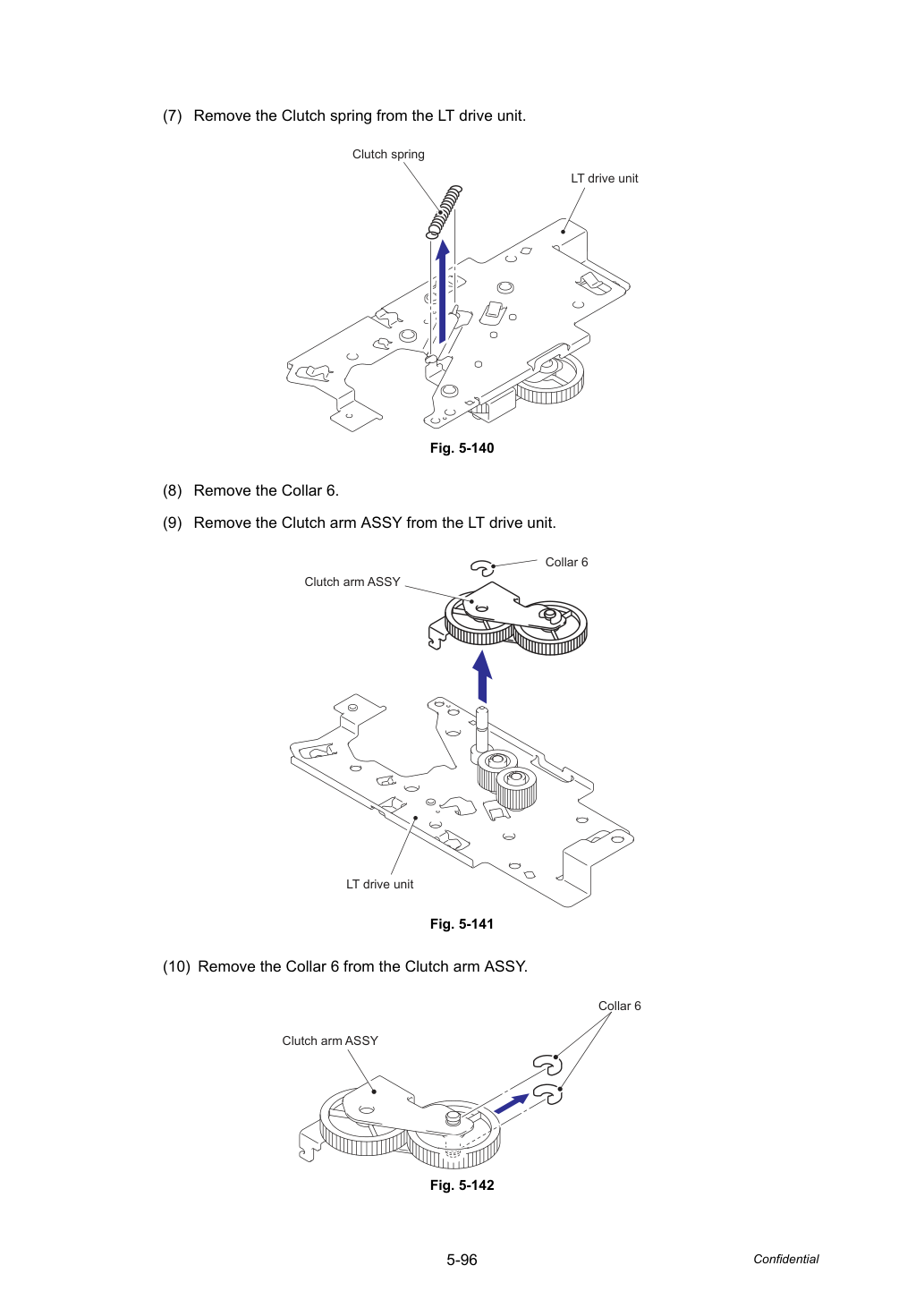

7. Снимите пружину муфты (Clutch spring) с узла привода LT (LT drive unit).
8. Снимите кольцо Collar 6.
9. Снимите узел рычага муфты (Clutch arm ASSY) с узла привода LT (LT drive unit).
10. Снимите кольцо Collar 6 с узла рычага муфты (Clutch arm ASSY).

Затем поверните узел держателя ролика (Roller holder ASSY) в направлении стрелки 1b.

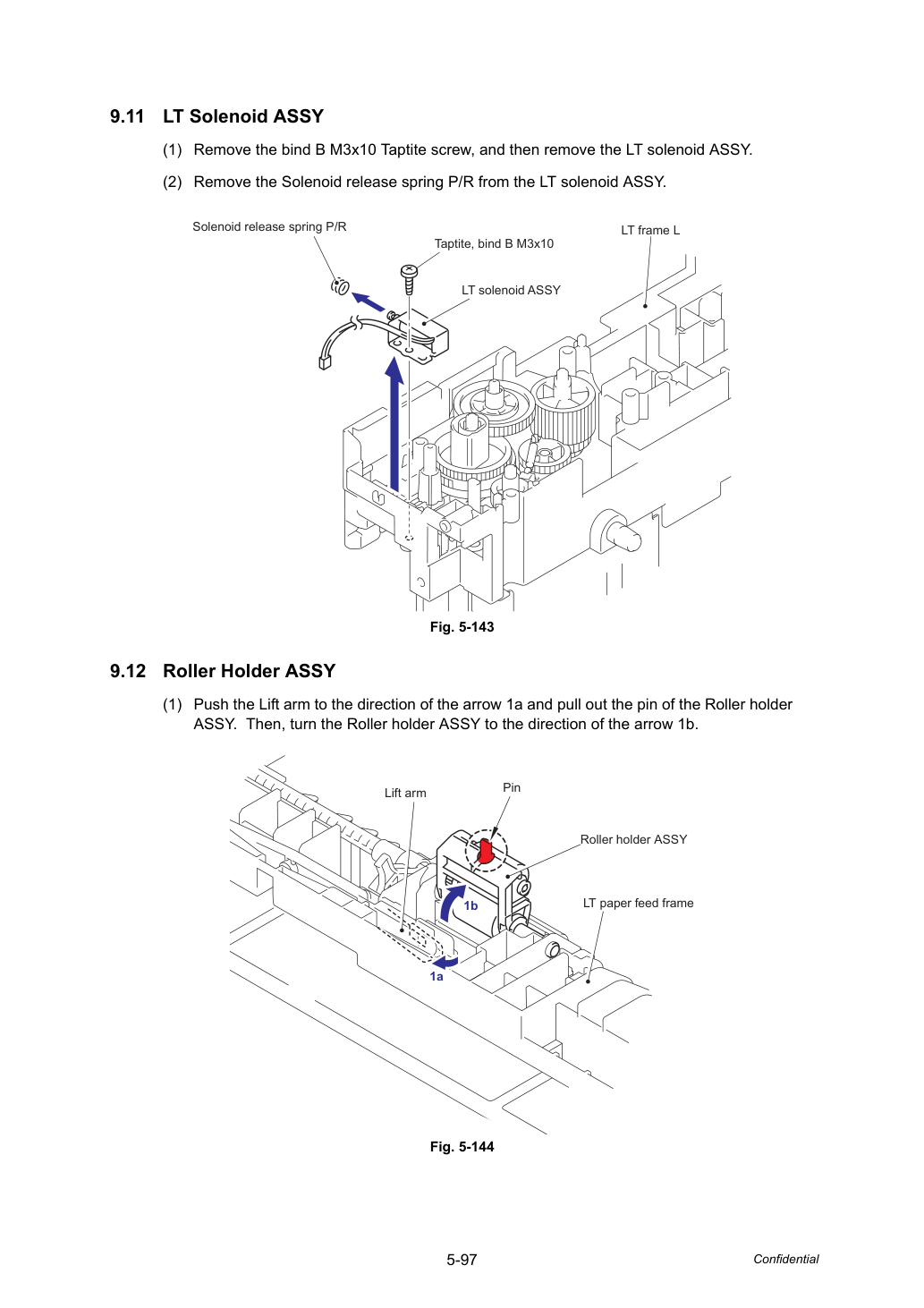

1. Снимите винт bind B M3x10 Taptite, затем снимите узел соленоида LT (LT solenoid ASSY).
2. Снимите пружину срабатывания соленоида P/R (Solenoid release spring P/R) с узла соленоида LT (LT solenoid ASSY).

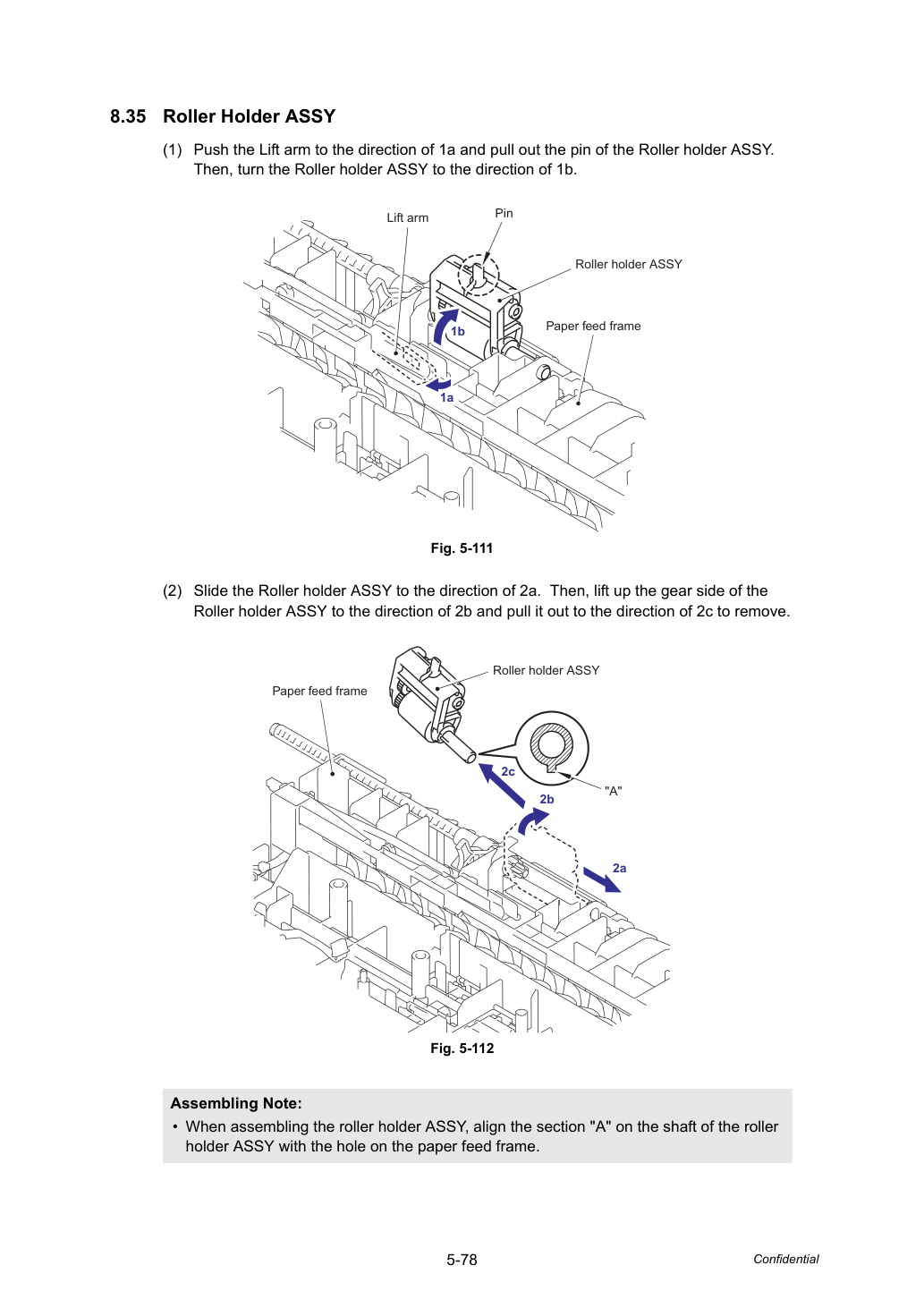

1. Нажмите рычаг подъема (Lift arm) в направлении стрелки 1a и выньте штифт узла держателя ролика (Roller holder ASSY).

• При сборке узла держателя ролика совмести участок "A" на валу держателя ролика ASSY с отверстием в раме подачи бумаги.

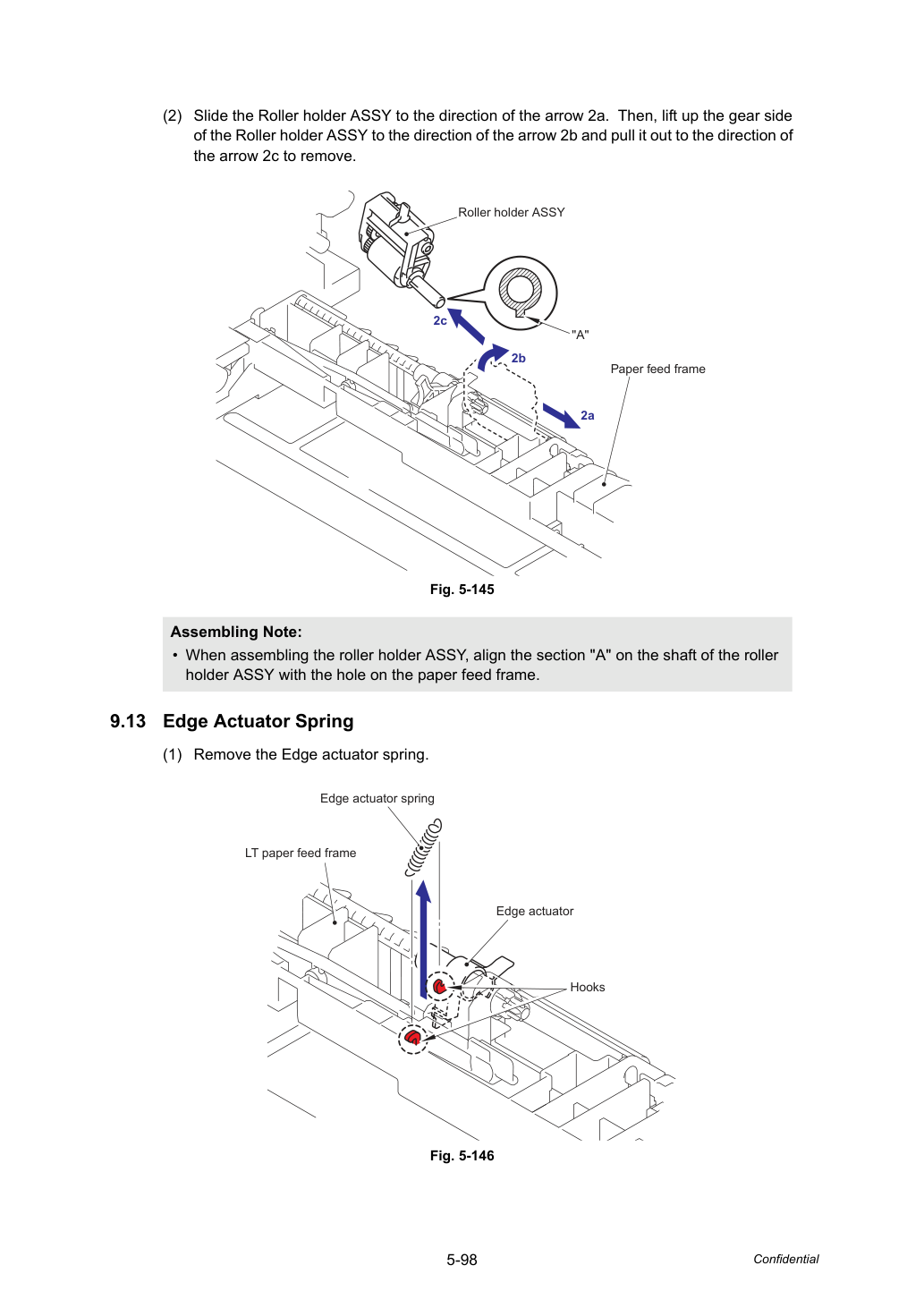

2. Сдвиньте узел держателя ролика (Roller holder ASSY) в направлении стрелки 2a. Затем приподнимите сторону шестерни узла держателя ролика (Roller holder ASSY) в направлении стрелки 2b и выньте его в направлении стрелки 2c для снятия.
1. Снимите пружину Edge actuator spring.

Edge актуатор и PE актуатор.

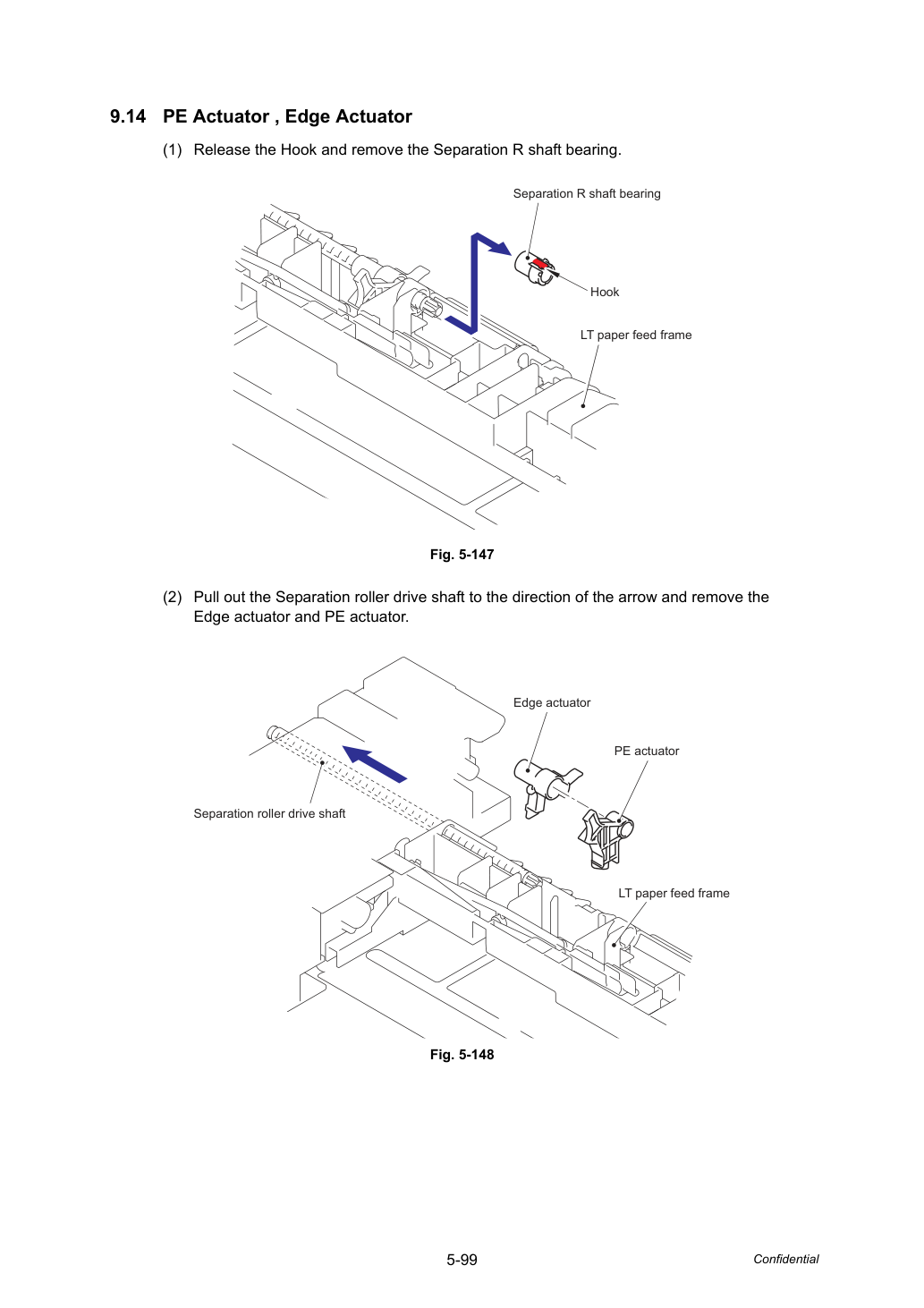

1. Разблокируйте Hook и снимите подшипник Separation R shaft bearing.
2. Вытяните вал привода Separation roller в направлении стрелки и снимите узел

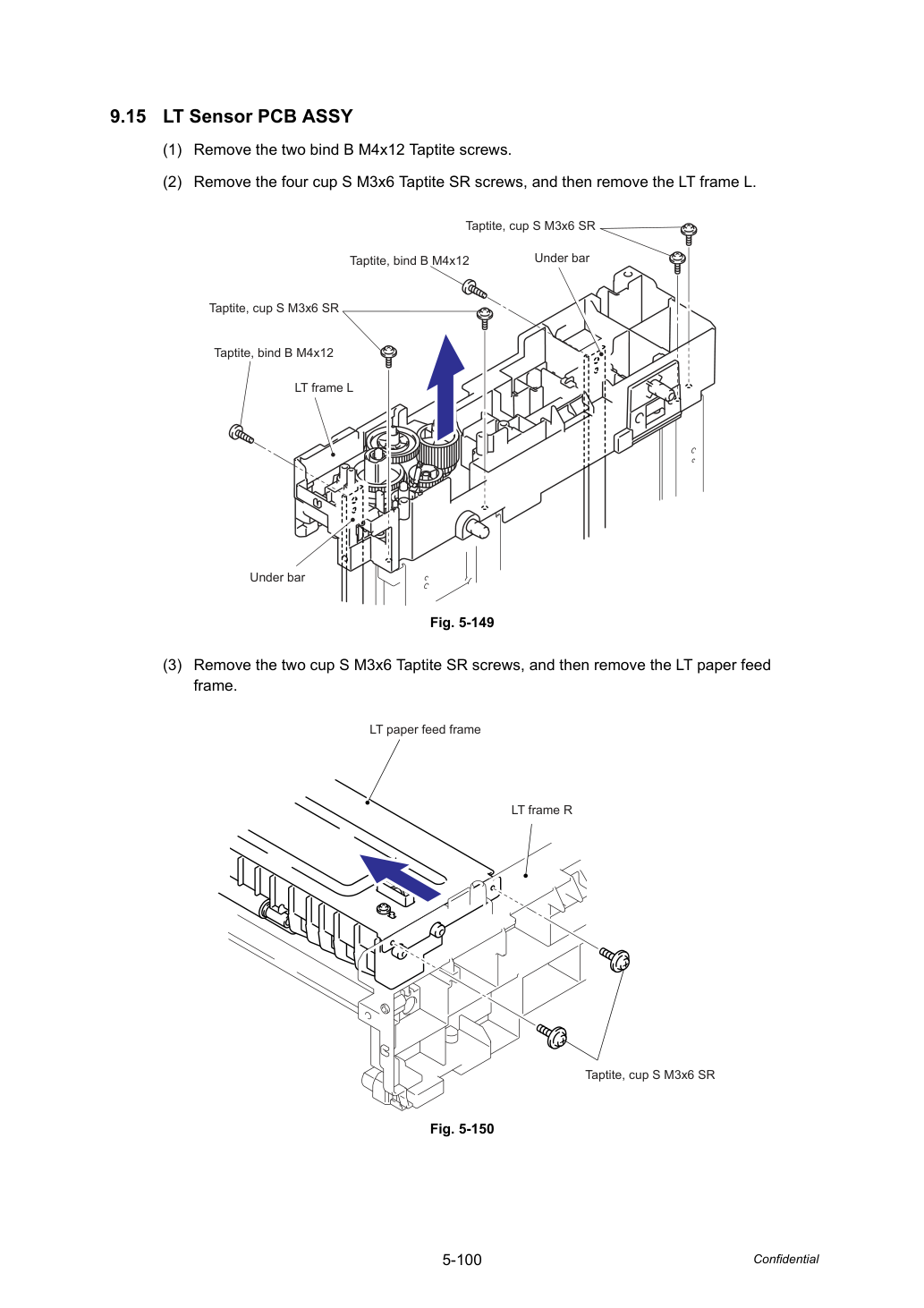

1. Снимите два винта bind B M4x12 Taptite.
2. Снимите четыре винта cup S M3x6 Taptite SR, затем снимите раму LT frame L.
3. Снимите два винта cup S M3x6 Taptite SR, затем снимите раму подачи бумаги LT (LT paper feed frame).

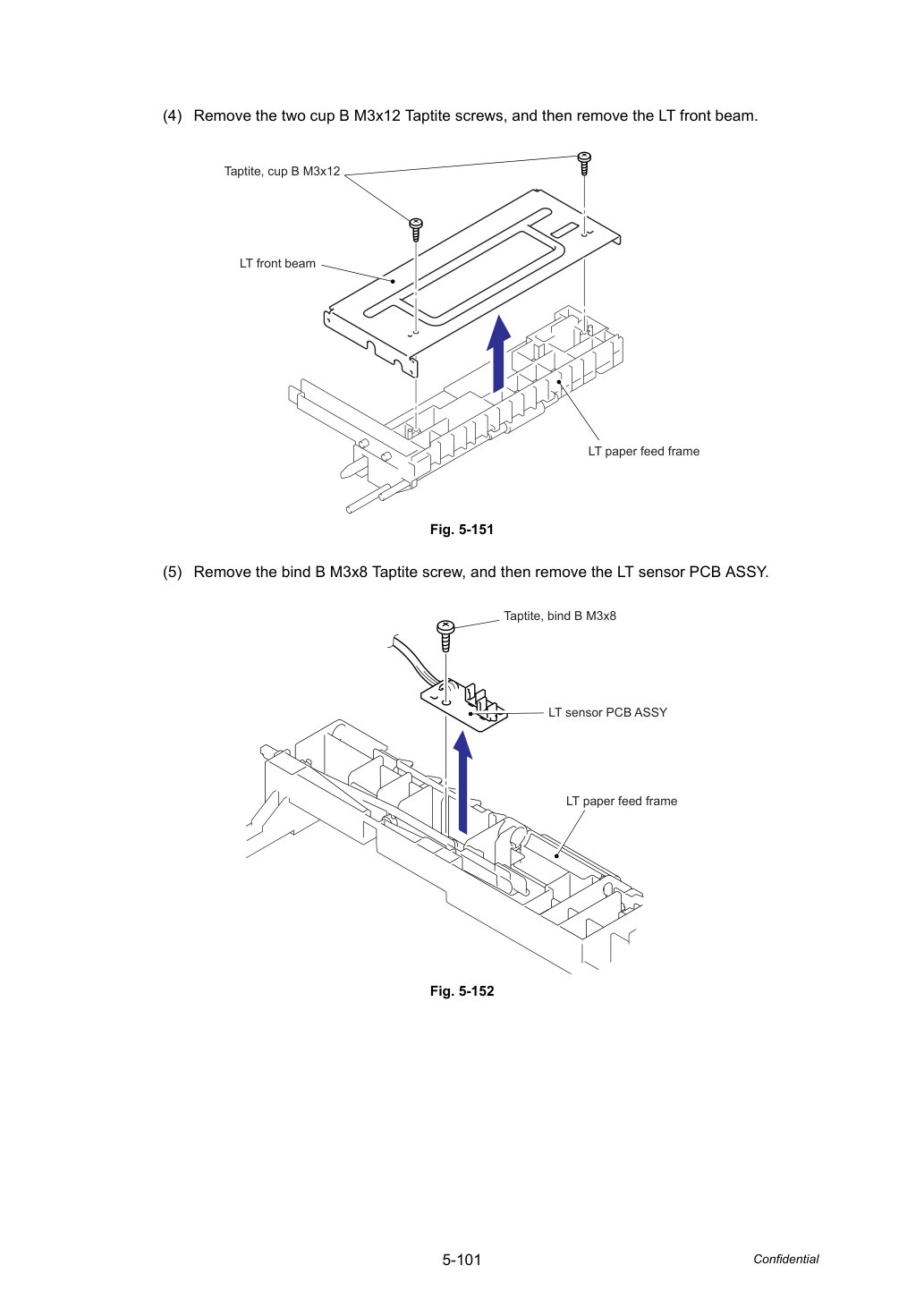

4. Снимите два винта cup B M3x12 Taptite, затем снимите переднюю балку LT (LT front beam).
5. Снимите винт bind B M3x8 Taptite, затем снимите узел печатной платы датчика LT (LT sensor PCB ASSY).
