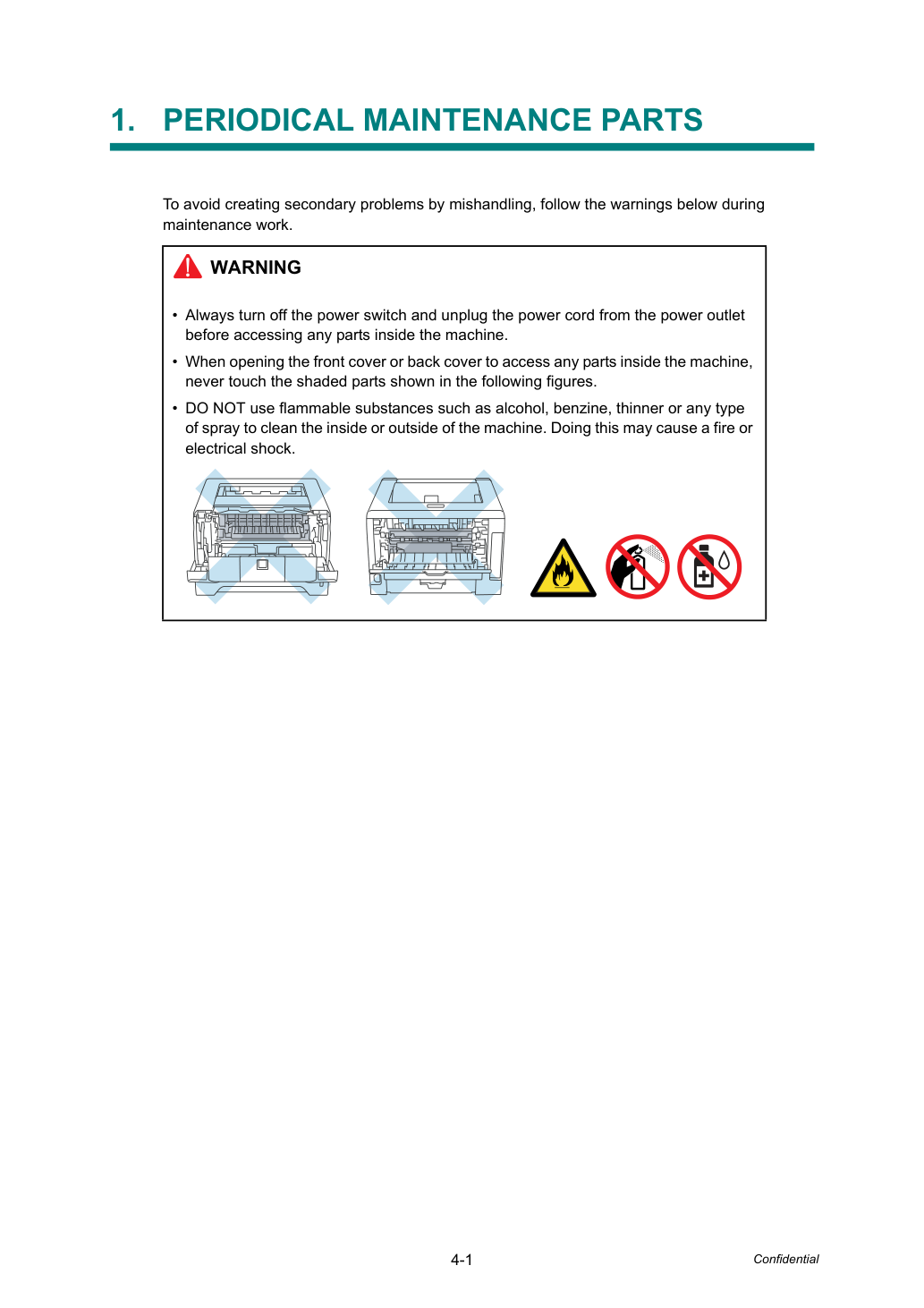

Во избежание возникновения вторичных проблем при неправильном обращении соблюдай предупреждения ниже при работах по техническому обслуживанию.
• Всегда выключай выключатель питания и отсоедини кабель питания от розетки перед доступом к любым деталям внутри машины.
• При открытии передней крышки или задней крышки для доступа к любым деталям внутри машины никогда не касайся затемненных частей, показанных на следующих рисунках.
• НЕ ИСПОЛЬЗУЙ воспламеняющиеся вещества, такие как спирт, бензин, растворитель или любой тип аэрозоля для очистки внутри или снаружи машины. Это может вызвать пожар или поражение электрическим током.
Детали периодического технического обслуживания — это детали, которые должны периодически заменяться для поддержания качества продукта. Эти детали существенно влияют на качество продукта, если они потеряют свою функциональность, даже если они не выглядят поврежденными или нет изменений во внешнем виде.
Указанные ниже детали периодического технического обслуживания должны заменяться в сервисном центре в соответствии со сроком службы.
*1 При 5% покрытии печати (размер A4 или Letter). Фактическое количество напечатанных страниц варьируется в зависимости от заданий печати и используемой бумаги. Число рассчитано при односторонней печати нормального деловой документа (ISO/IEC19752) на размер A4.
*2 Комплект подачи бумаги MP означает узел держателя ролика (MP roller holder ASSY) и узел сепаратора (separation pad ASSY) MP.
*3 Комплект подачи бумаги для лотка 1, лотка 2 и лотка 3 означает узел держателя ролика (roller holder ASSY), узел сепаратора (separation pad ASSY) и пружину сепаратора (separation pad spring). Лотки 1, 2 и 3 имеют одинаковый комплект.
За исключением Китая/Индии: 50 000 страниц См. подписку 1.2.3, Глава 4 Китай: 25 000 страниц Индия: 12 000 страниц Примечание:
• Всегда выключай выключатель питания принтера и отсоедини кабель питания от розетки перед заменой деталей периодического технического обслуживания.
• При замене термоузла (Fuser Unit) после возникновения ошибок, связанных с термоузлом, необходимо оставить питание принтера включенным на десять минут после замены детали. Это позволит принтеру избежать ошибок.
• После отсоединения плоских кабелей проверь, что каждый кабель не поврежден на конце или не закорочен.
• При подключении плоских кабелей не вставляй их под углом. После вставки проверь, что кабели не расположены под углом.
• Значение счетчика комплекта подачи бумаги (PF kit) для лотка 2 и комплекта подачи бумаги (PF kit) для лотка 3 не изменяется, даже если заменены дополнительный нижний лоток 2 (Optional lower tray 2) и дополнительный нижний лоток 3 (Optional lower tray 3).

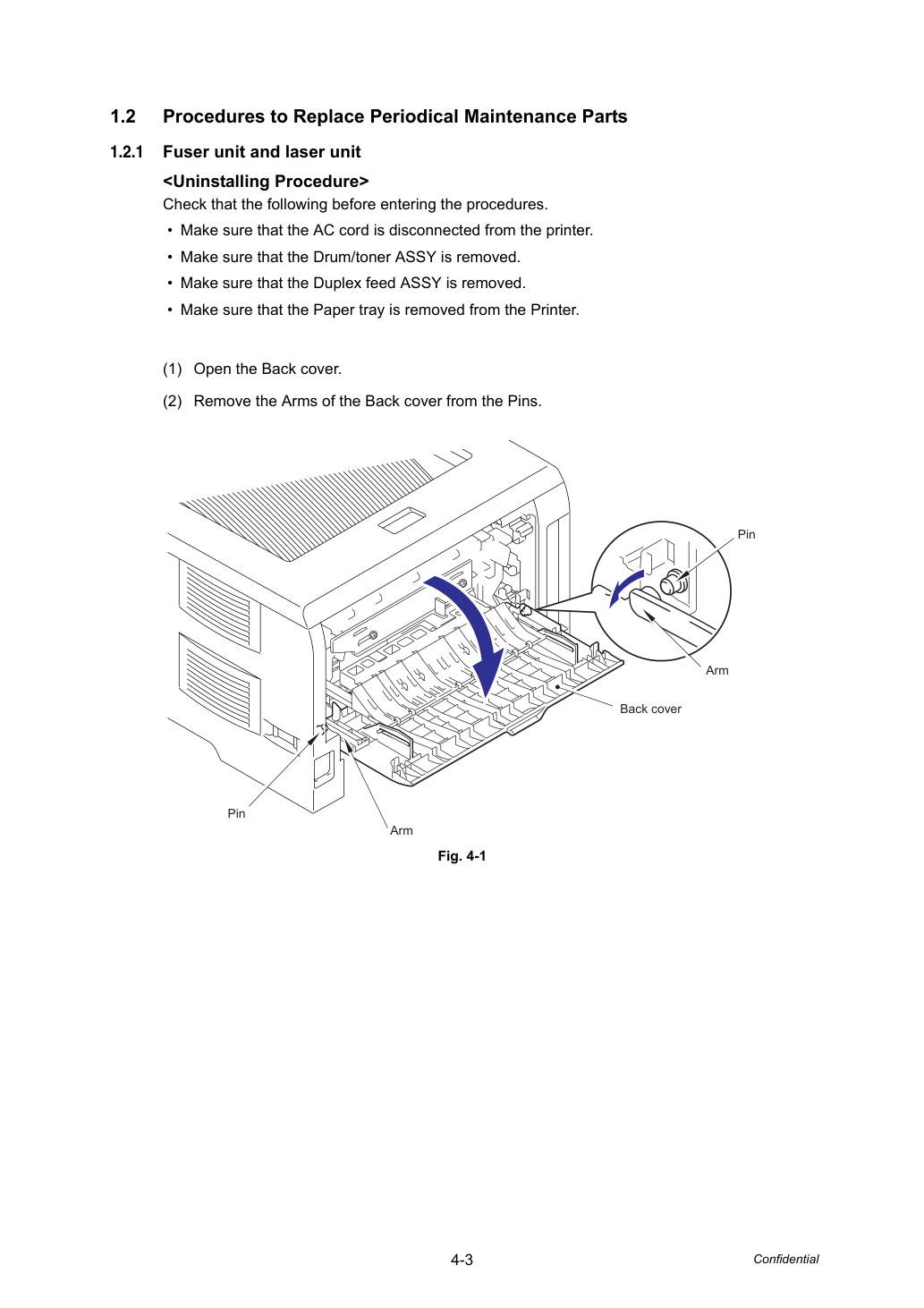

Проверь следующее перед началом процедур.
• Убедись, что кабель переменного тока отсоединен от принтера.
• Убедись, что узел Drum/toner ASSY удален.
• Убедись, что узел двусторонней подачи (Duplex feed ASSY) удален.
• Убедись, что лоток подачи бумаги удален из принтера.
- Открой заднюю крышку (Back cover).
- Снимите рычаги задней крышки (Arms of the Back cover) с штифтов (Pins).

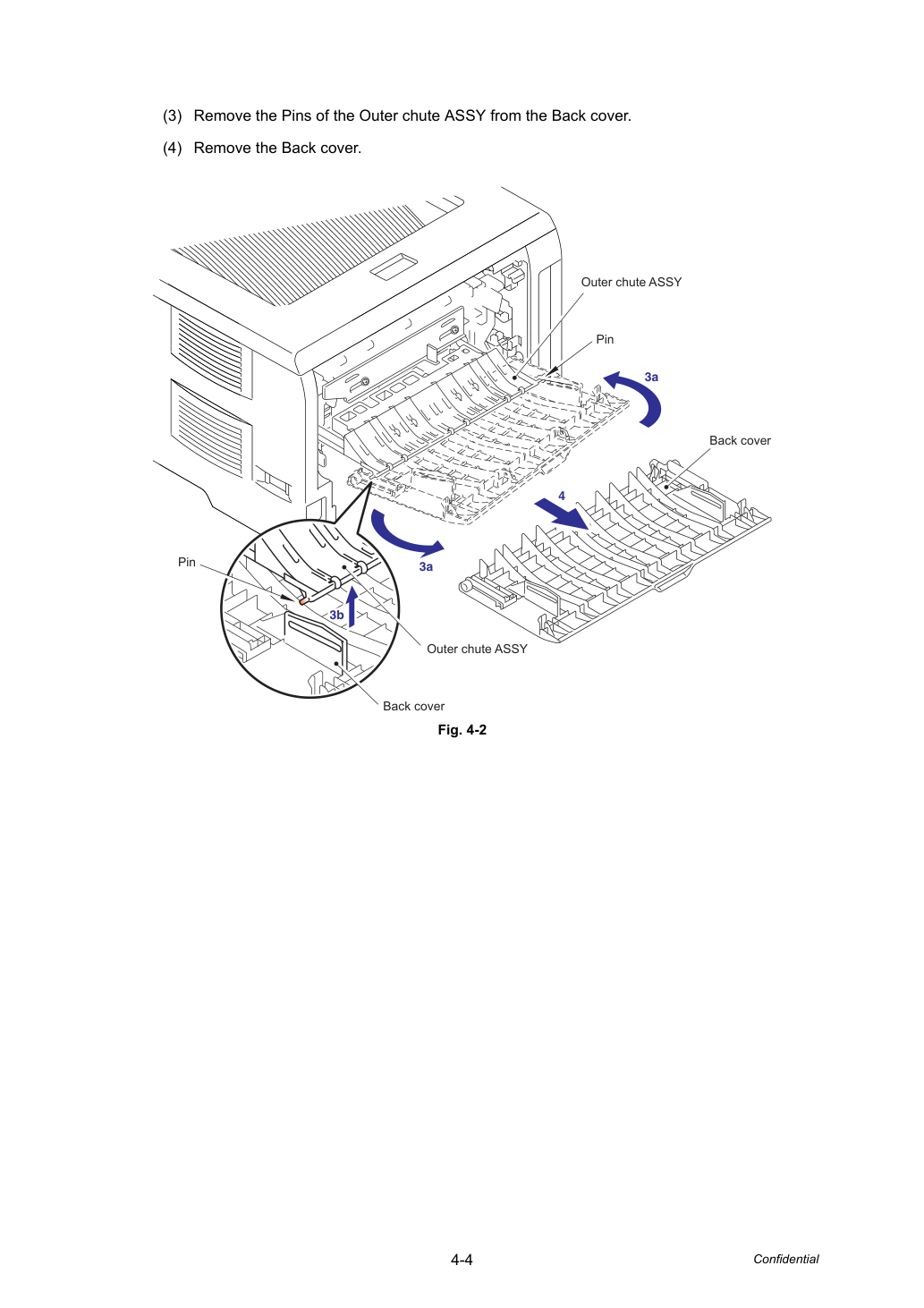

- Снимите штифты (Pins) узла наружного направляющего лотка (Outer chute ASSY) с задней крышки (Back cover).
- Снимите Back cover.
8c. Снимите FU harness cover 1.

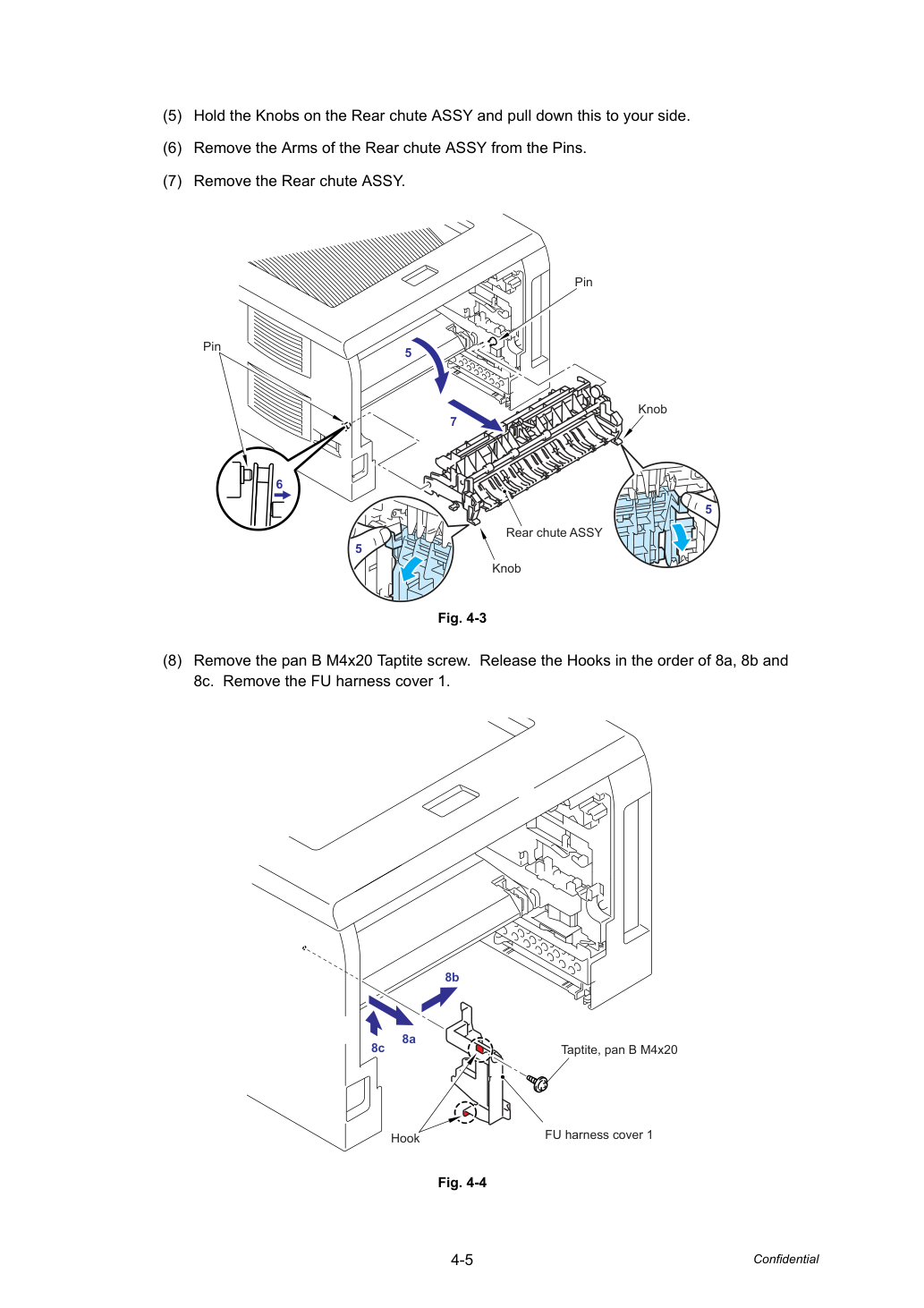

- Держите Knobs на Rear chute ASSY и потяните вниз в свою сторону.
- Снимите Arms узла Rear chute ASSY с Pins.
- Снимите Rear chute ASSY.
- Снимите pan B M4x20 Taptite винт. Отпустите Hooks в порядке 8a, 8b и

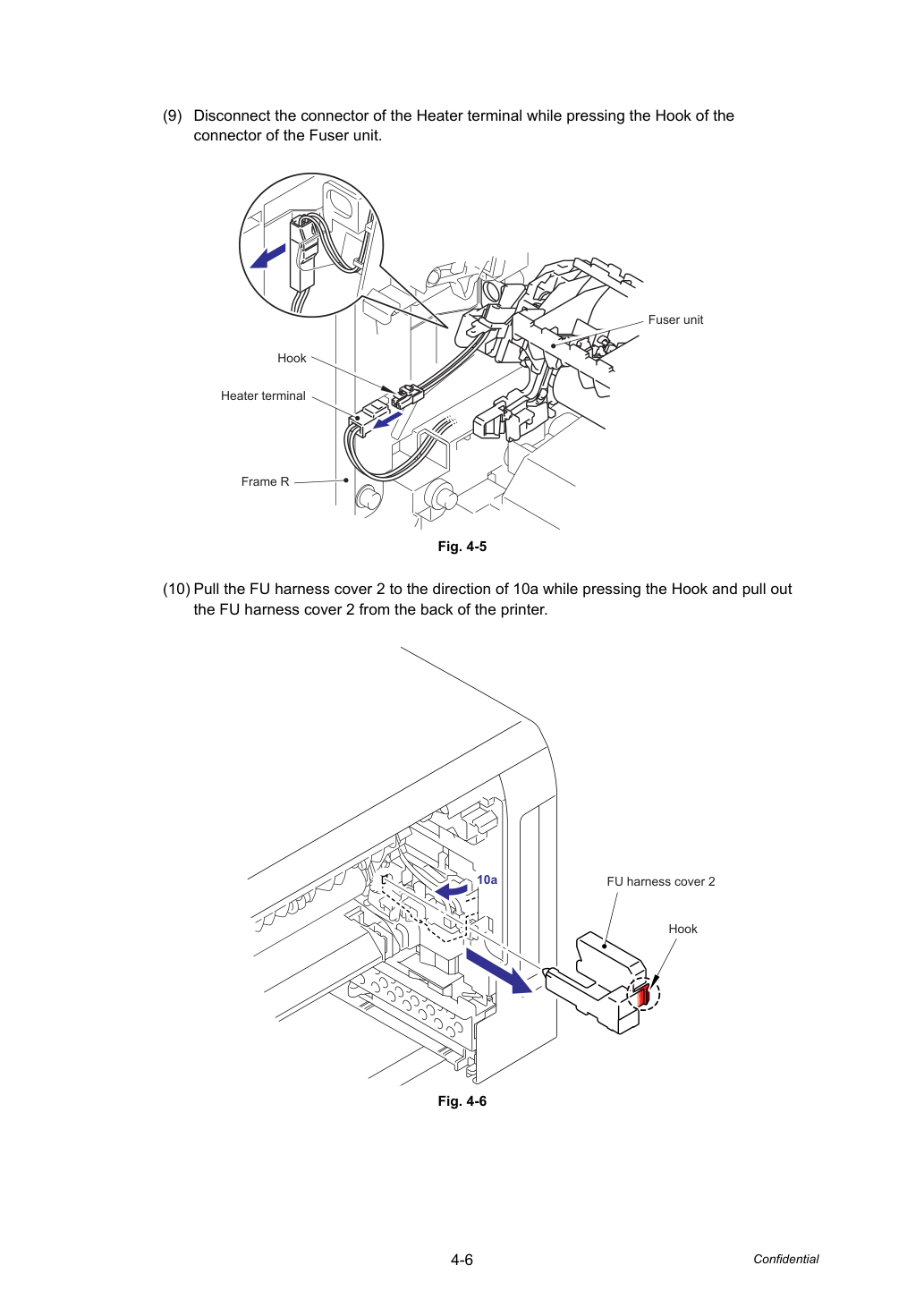

- Отсоедините разъём Heater terminal, нажимая на Hook разъёма Fuser unit.
- Потяните FU harness cover 2 в направлении 10a, нажимая на Hook, и извлеките FU harness cover 2 с задней части принтера.
Переместите rear PCB ASSY и снимите жгуты этих термисторов.

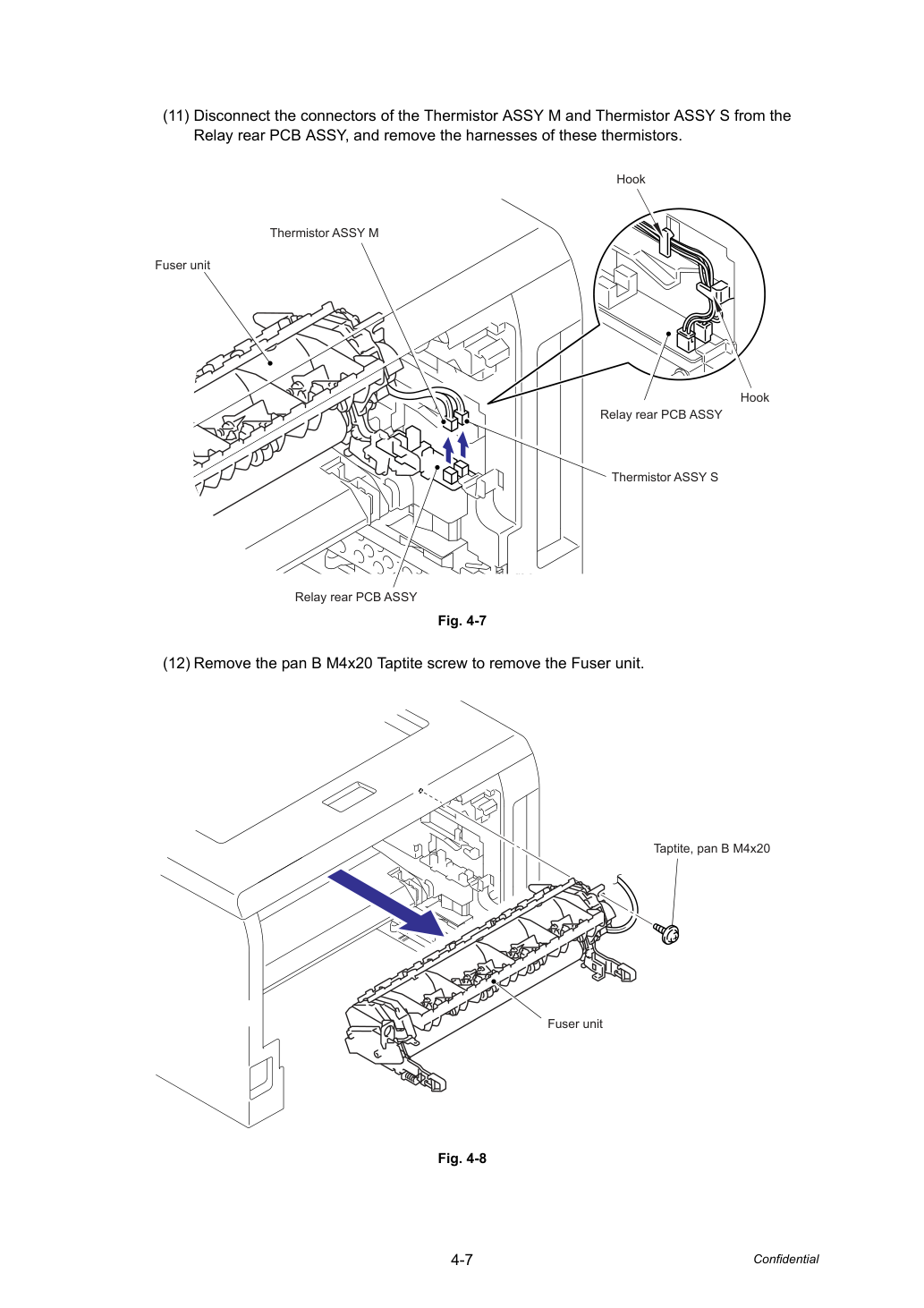

- Отсоедините разъёмы Thermistor ASSY M и Thermistor ASSY S от
- Снимите pan B M4x20 Taptite винт, чтобы снять Fuser unit.

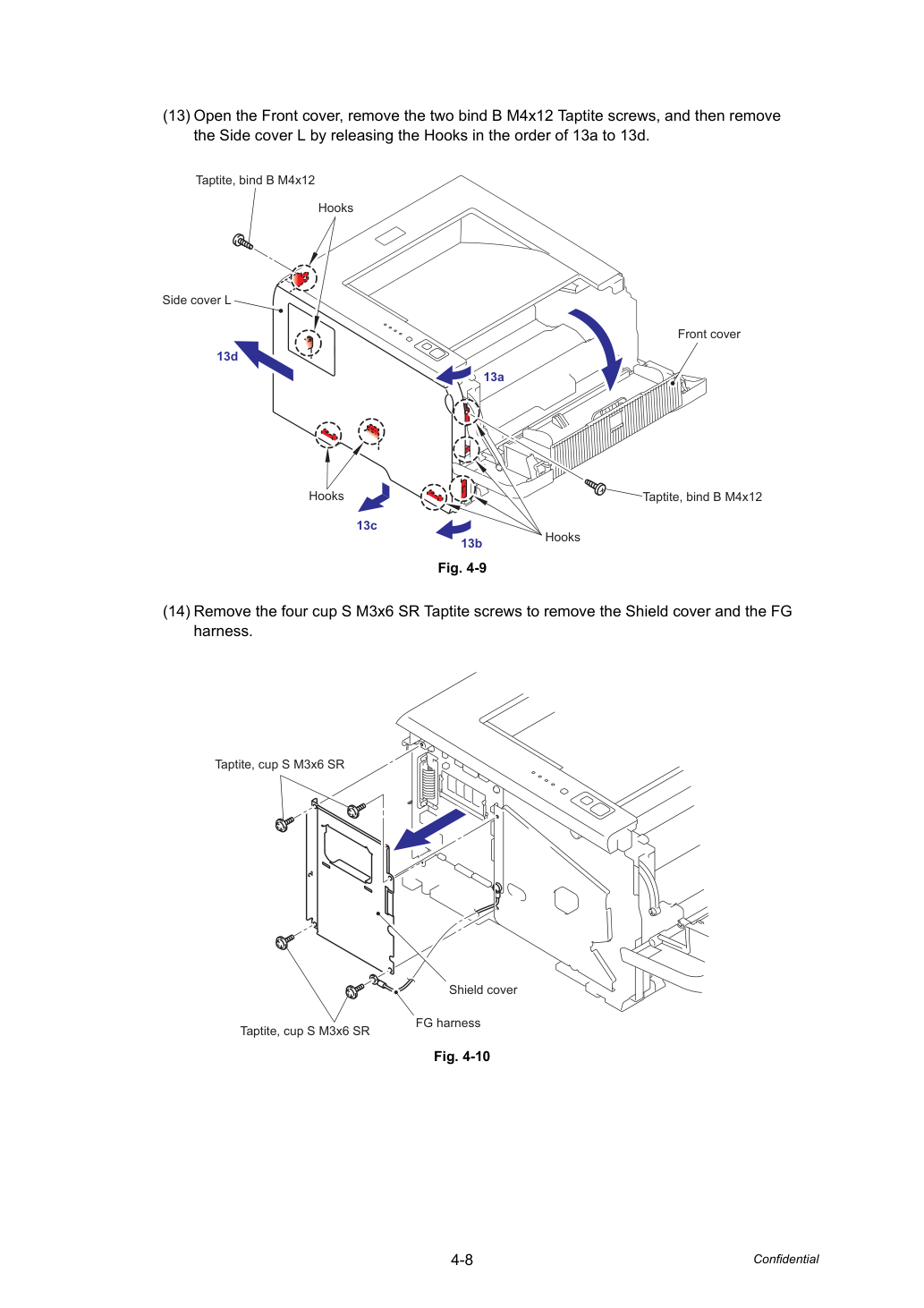

- Откройте Front cover, снимите два bind B M4x12 Taptite винта и снимите Side cover L, отпустив Hooks в порядке 13a — 13d.
- Снимите четыре cup S M3x6 SR Taptite винта, чтобы снять Shield cover и FG harness.

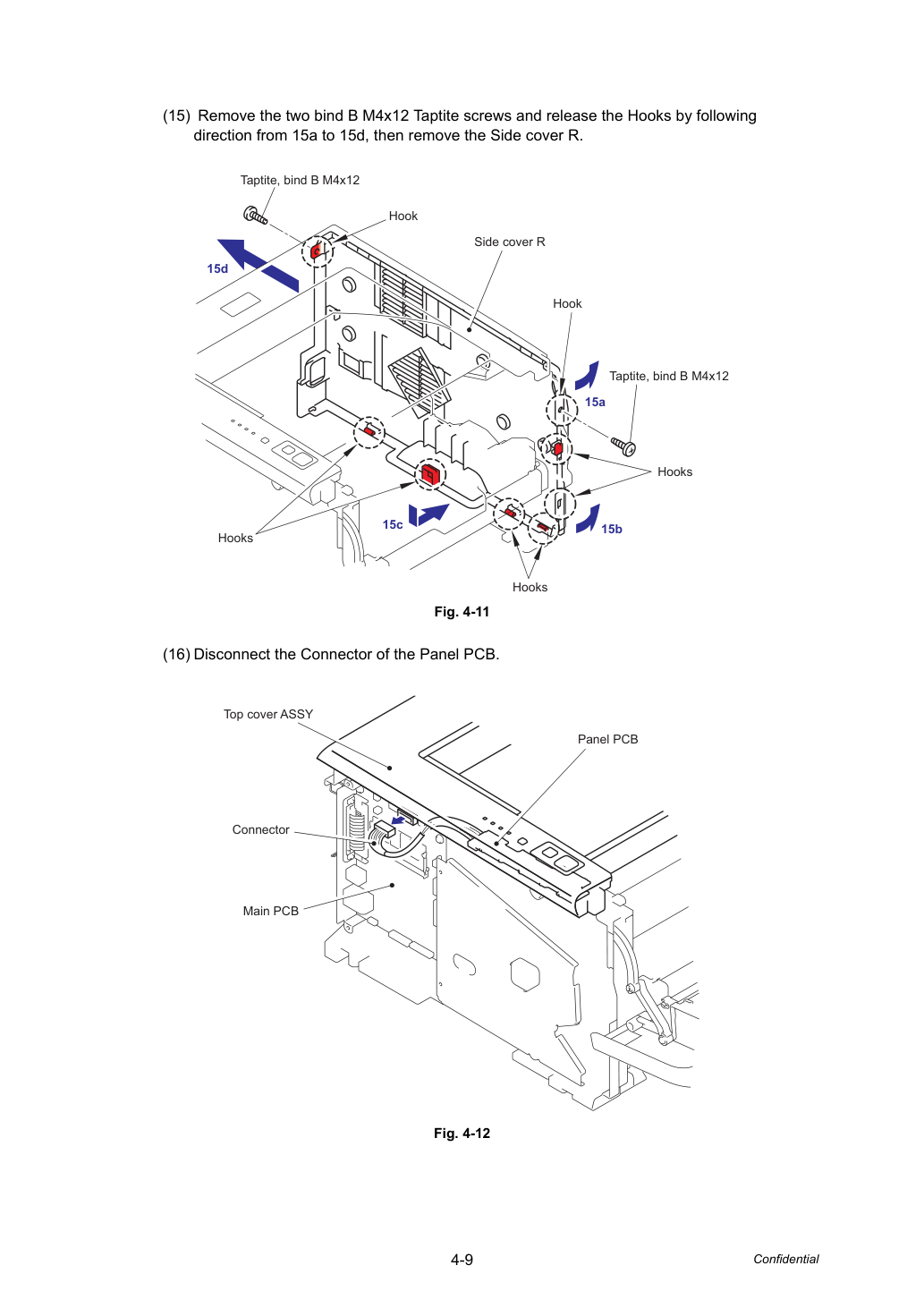

- Снимите два bind B M4x12 Taptite винта и отпустите Hooks, следуя направлению 15a — 15d, затем снимите Side cover R.
- Отсоедините Connector панели Panel PCB.

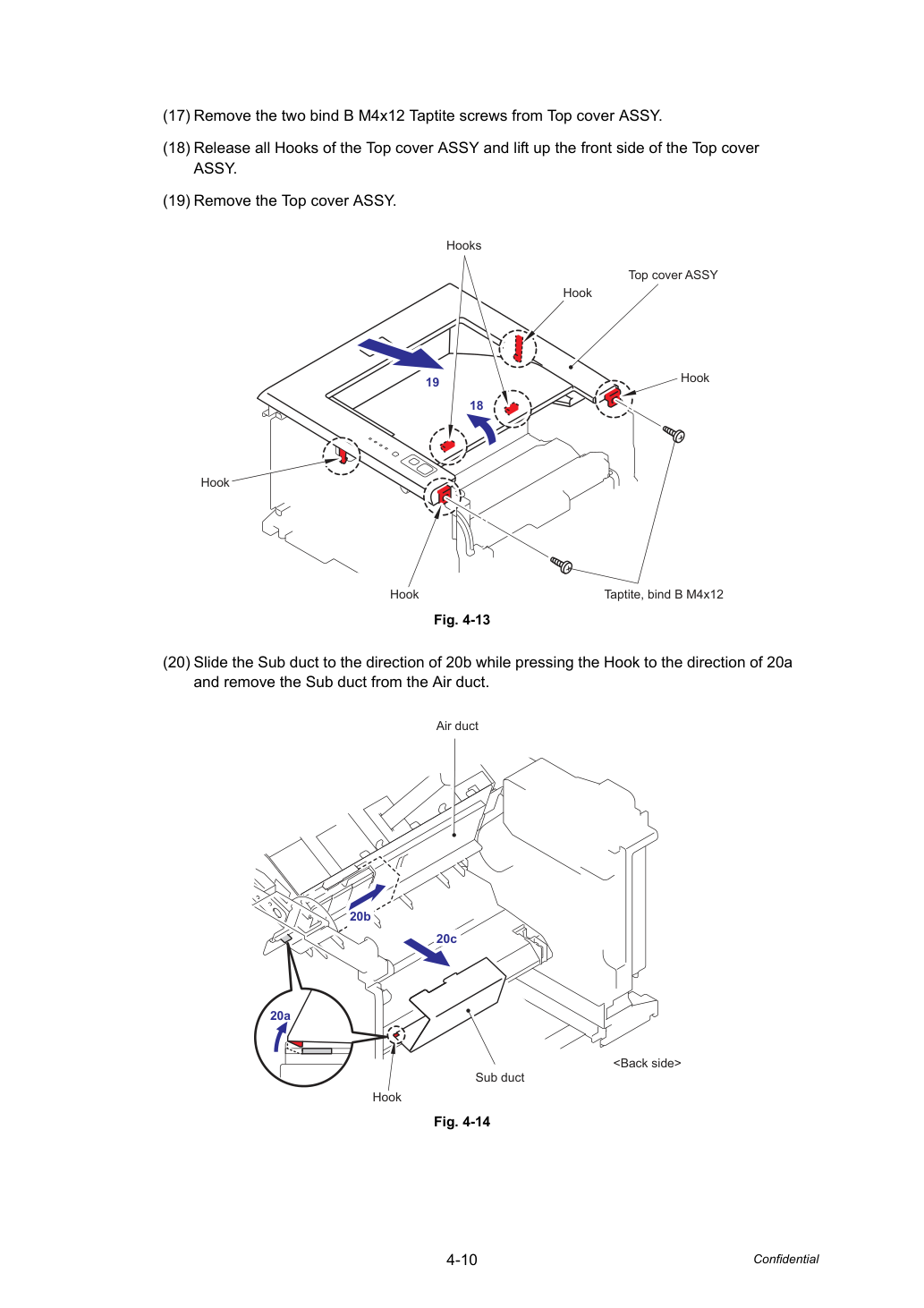

- Снимите два bind B M4x12 Taptite винта с Top cover ASSY.
- Отпустите все Hooks узла Top cover ASSY и поднимите переднюю часть Top cover.
- Снимите Top cover ASSY.
- Сдвиньте Sub duct в направлении 20b, нажимая на Hook в направлении 20a, и извлеките Sub duct из Air duct.
• Фильтр загрязнен. Будьте осторожны при разборке или сборке.

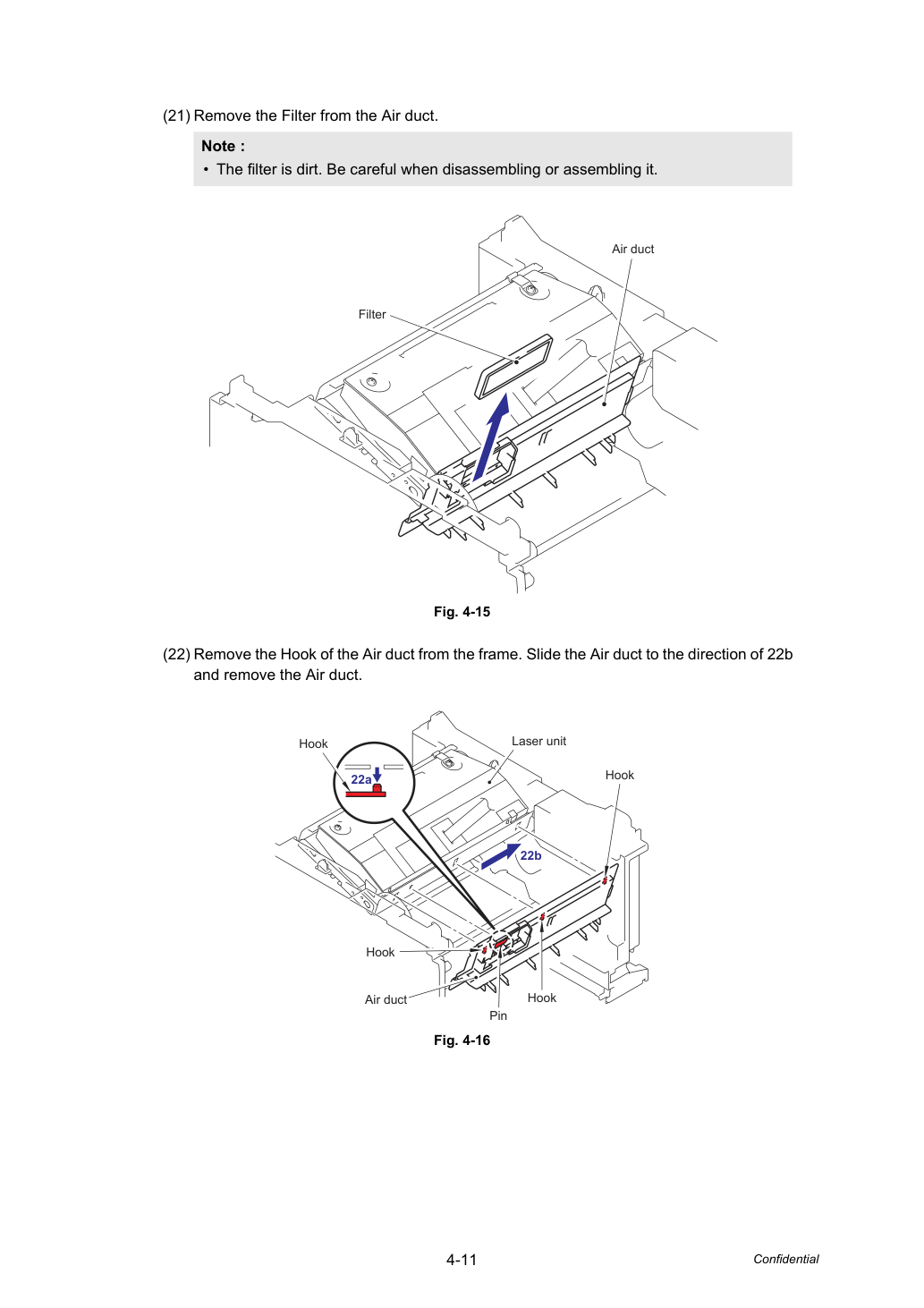

- Снимите Filter из Air duct.
- Снимите Hook узла Air duct с frame. Сдвиньте Air duct в направлении 22b и извлеките Air duct.
• После отсоединения плоского кабеля (кабелей) проверьте, что каждый кабель не повреждён на конце и не замкнут.
• Будьте осторожны, чтобы не потерять Protective film на плоском кабеле.
• Не касайтесь окна Laser scanner window напрямую.

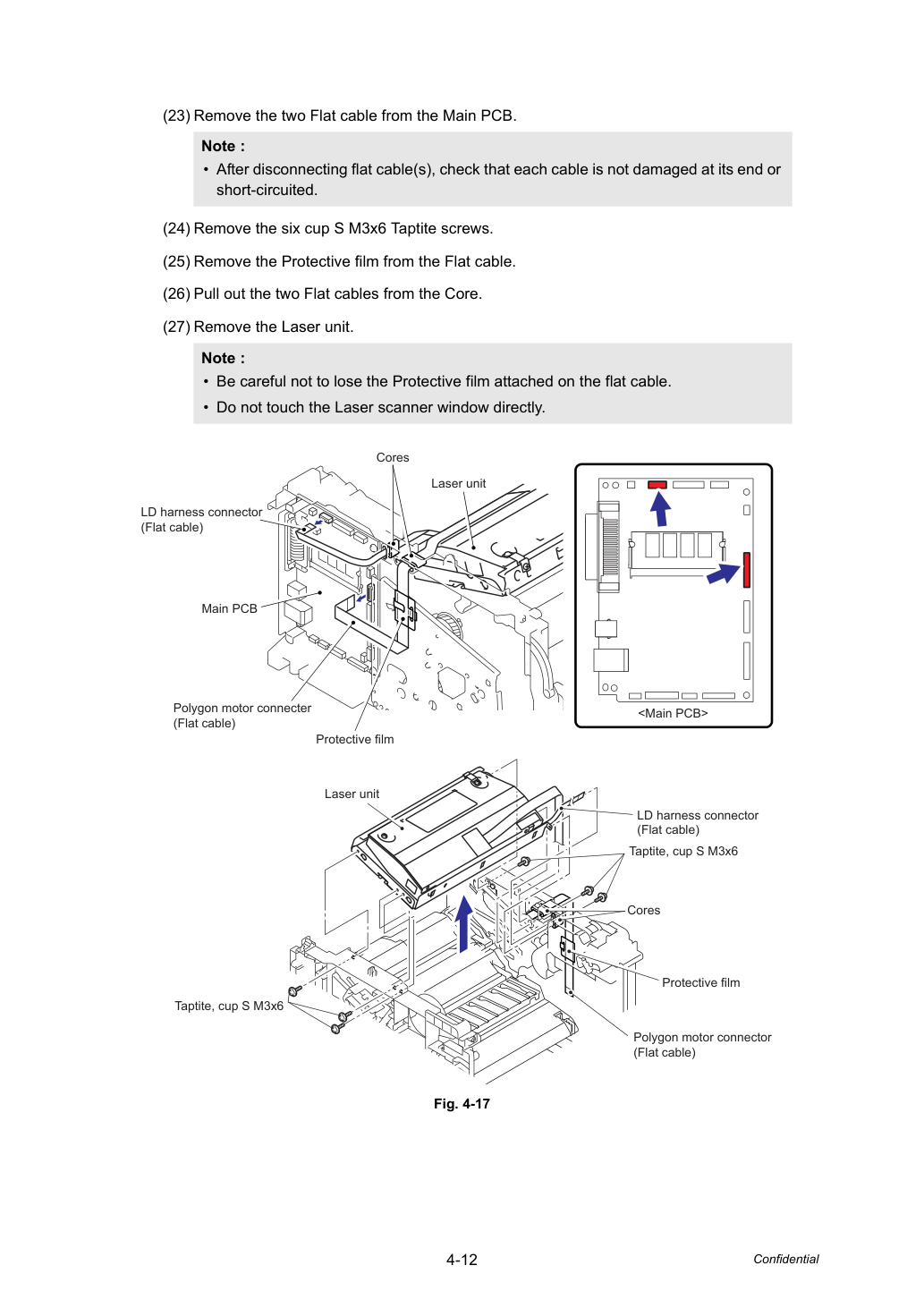

- Снимите два Flat cable с Main PCB.
- Снимите шесть cup S M3x6 Taptite винтов.
- Снимите Protective film с Flat cable.
- Извлеките два Flat cable из Core.
- Снимите Laser unit.
• При подключении плоского кабеля (кабелей) не вставляйте их под углом. После вставки проверьте, что кабели не под углом.

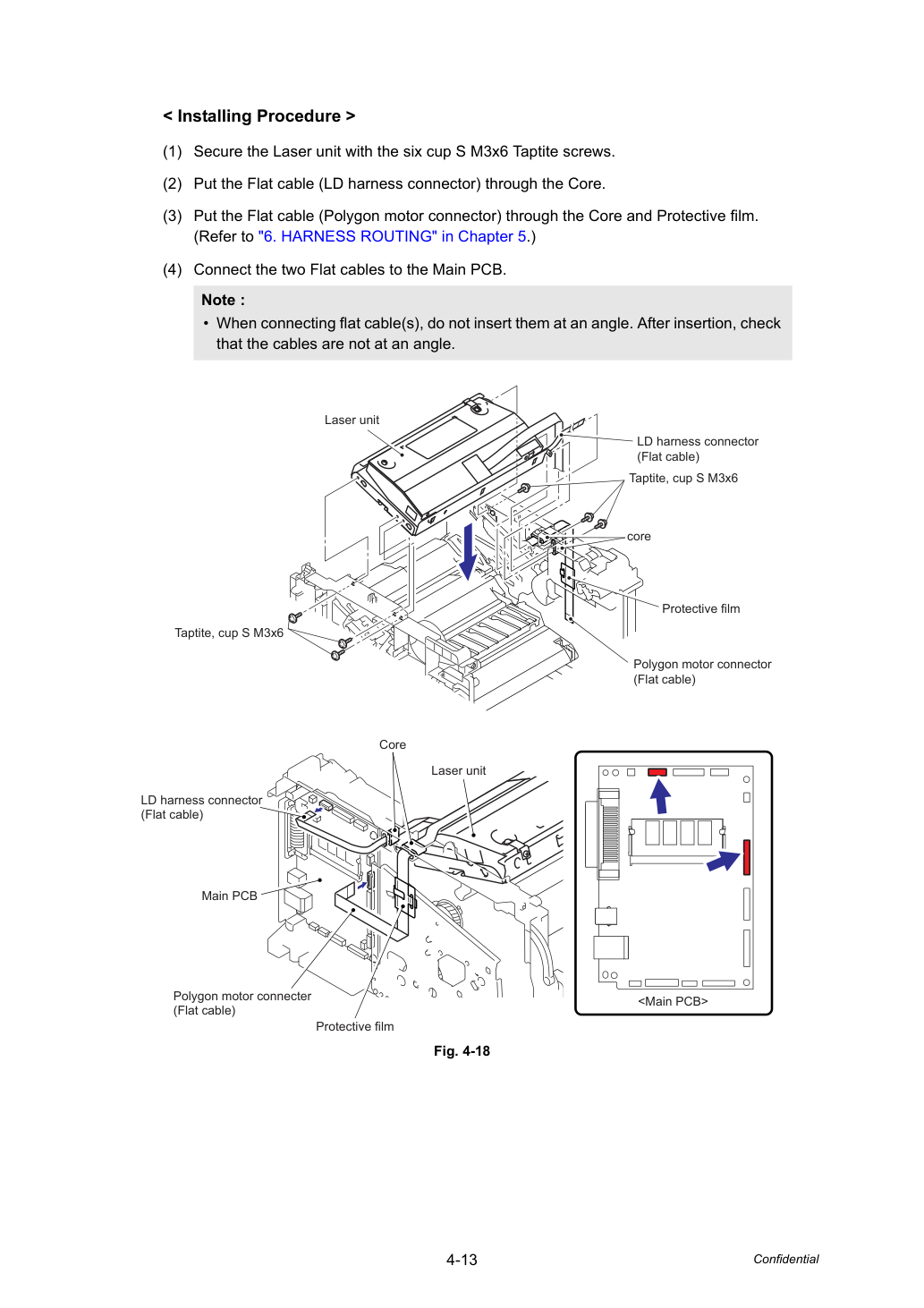

- Закрепите Laser unit шестью cup S M3x6 Taptite винтами.
- Пропустите Flat cable (LD harness connector) через Core.
- Пропустите Flat cable (Polygon motor connector) через Core и Protective film.
- Подключите два Flat cable к Main PCB. core.

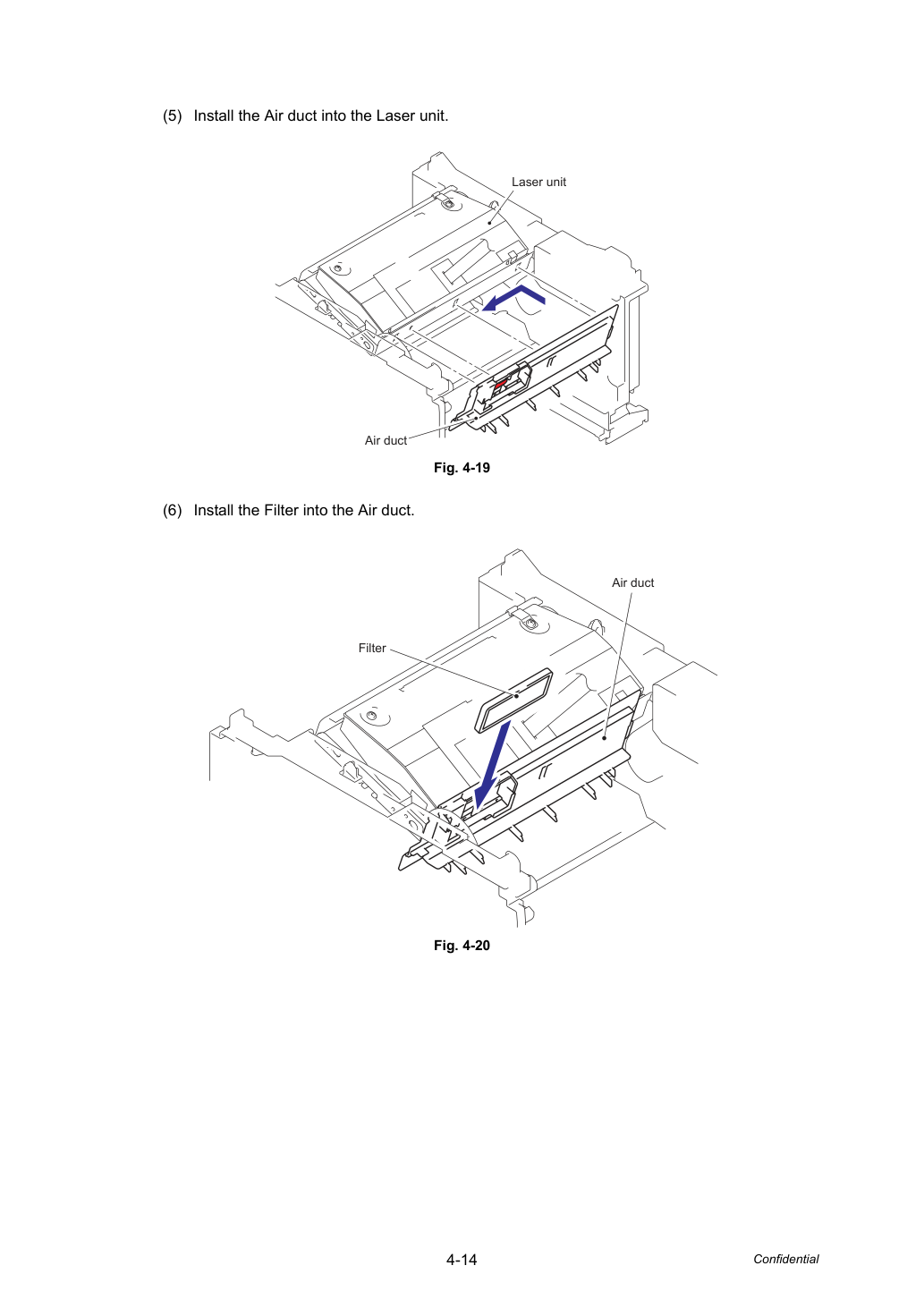

- Установите Air duct в Laser unit.
- Установите Filter в Air duct.

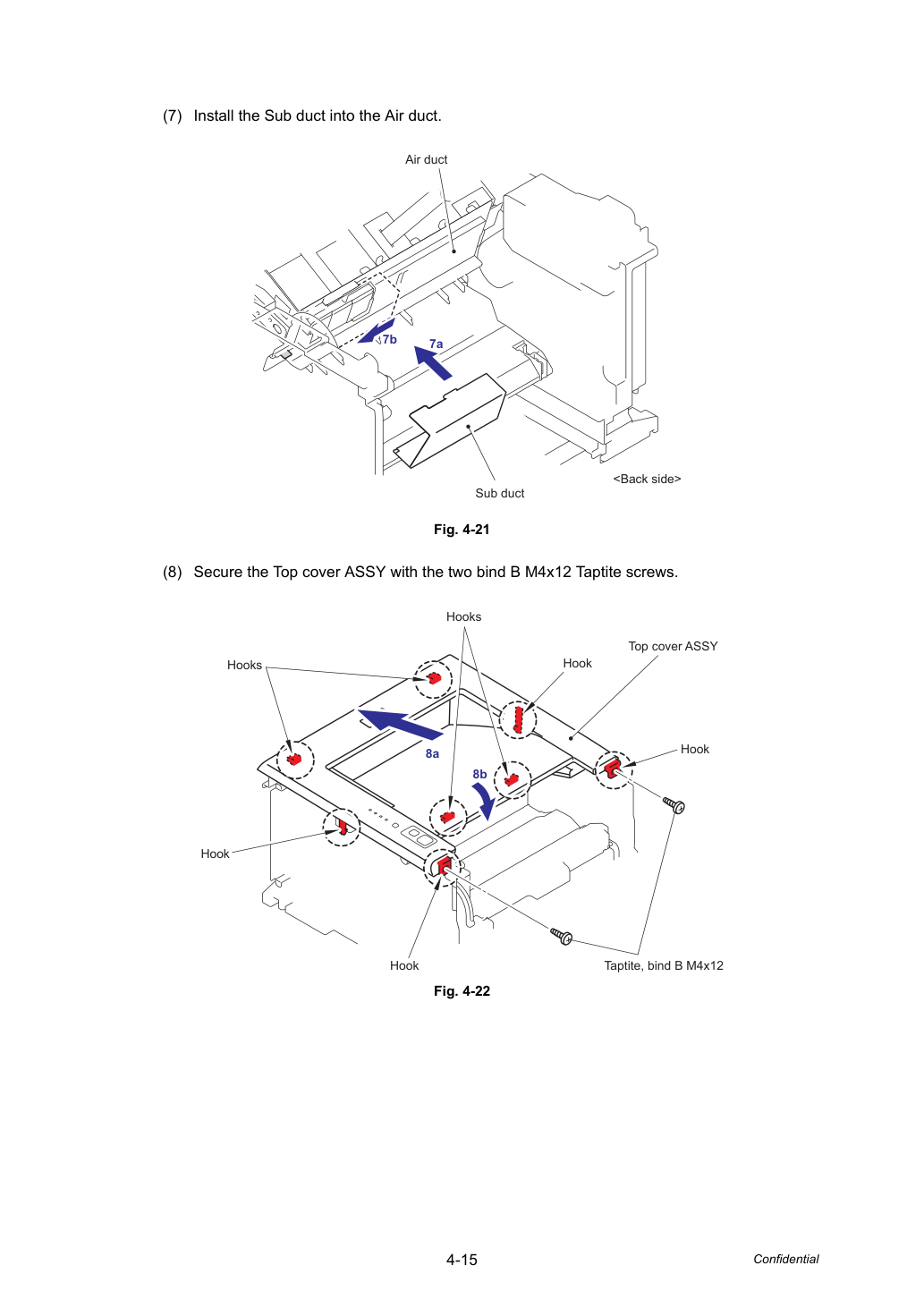

- Установите Sub duct в Air duct.
- Закрепите Top cover ASSY двумя bind B M4x12 Taptite винтами.

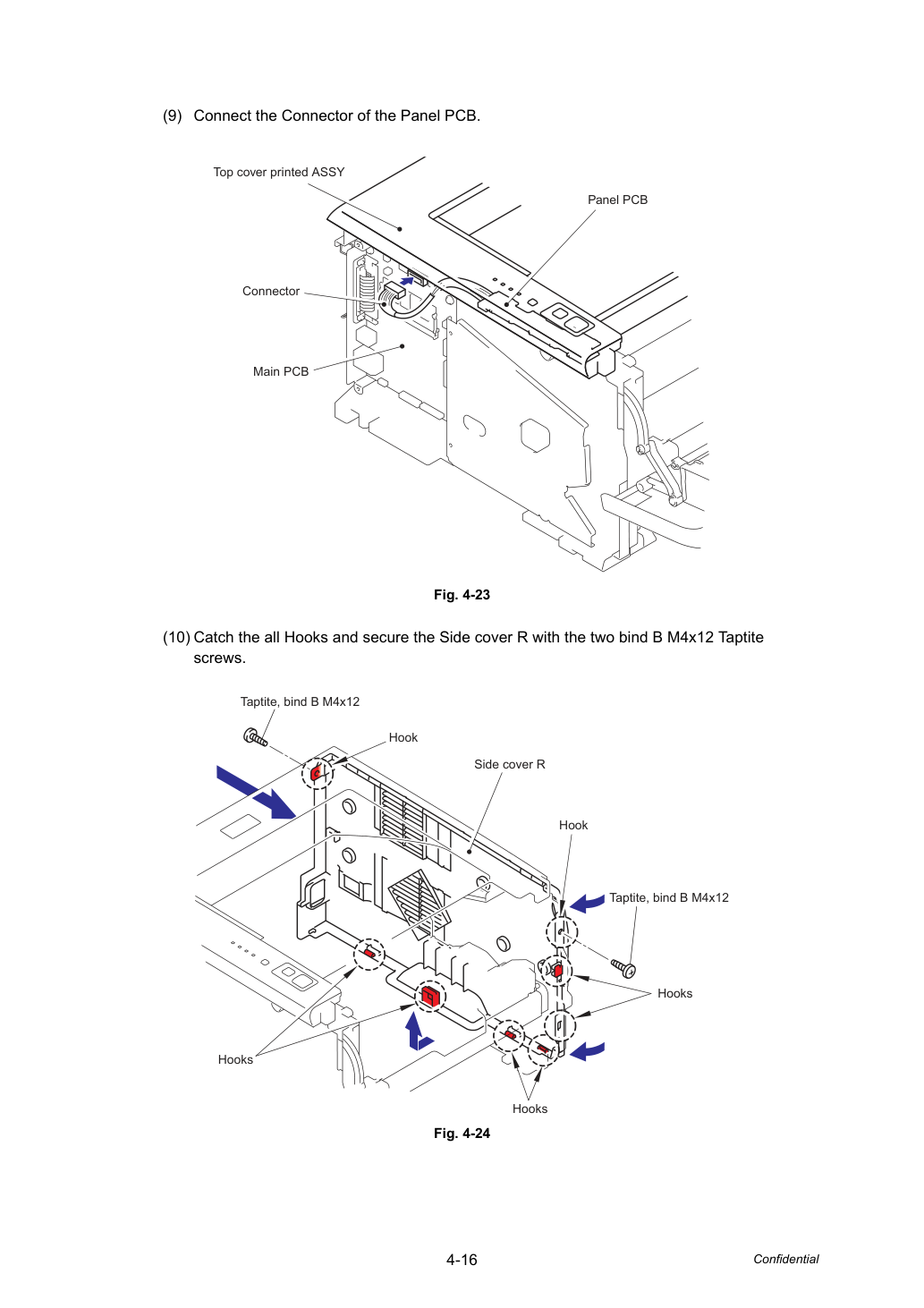

- Подключите Connector панели Panel PCB.
- Зацепи все крючки и закрепи боковую крышку R двумя винтами B M4x12 Taptite.

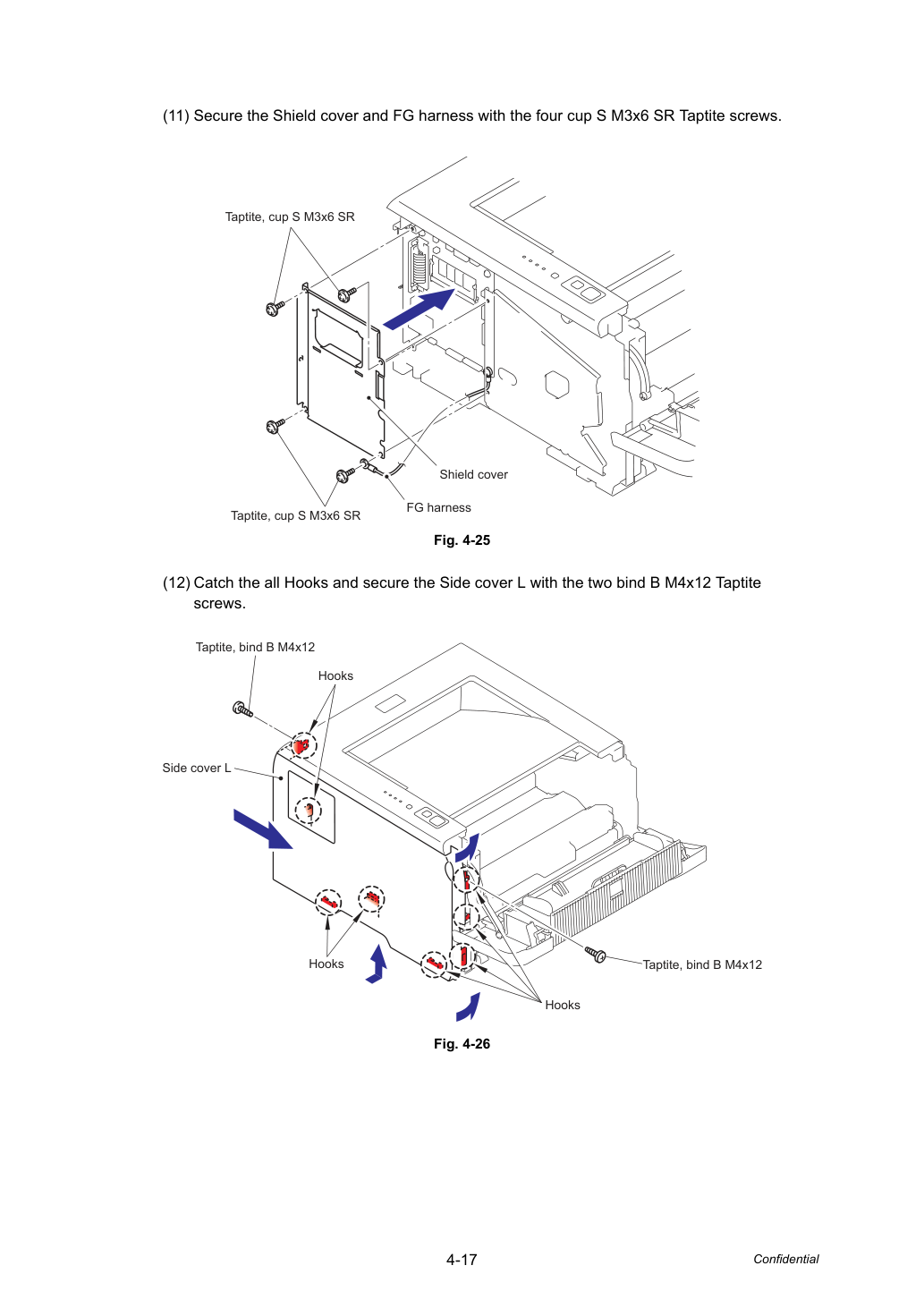

- Закрепи крышку Shield и жгут FG четырьмя винтами cup S M3x6 SR Taptite.
- Зацепи все крючки и закрепи боковую крышку L двумя винтами B M4x12 Taptite.

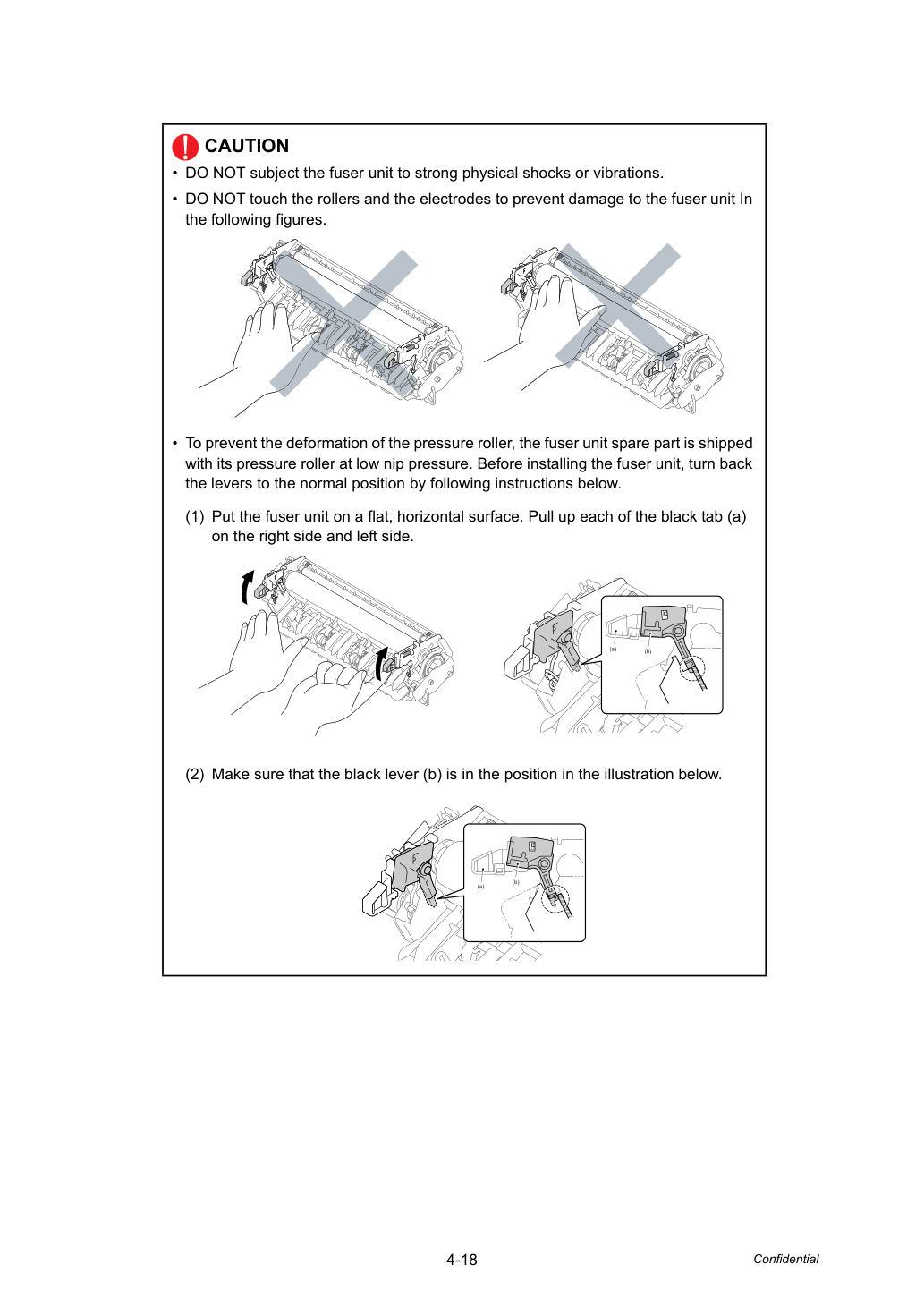

• НЕ подвергай термоузел сильным механическим ударам или вибрациям.
• НЕ касайся роликов и электродов во избежание повреждения термоузла, указанного на следующих рисунках.
• Во избежание деформации ролика прижима запасная часть термоузла поставляется с роликом прижима при низком давлении. Перед установкой термоузла верни рычаги в нормальное положение согласно инструкциям ниже.
- Установи термоузел на плоскую горизонтальную поверхность. Подними каждый черный язычок (a) с правой и левой стороны.
- Убедись, что черный рычаг (b) находится в положении, показанном на рисунке ниже.

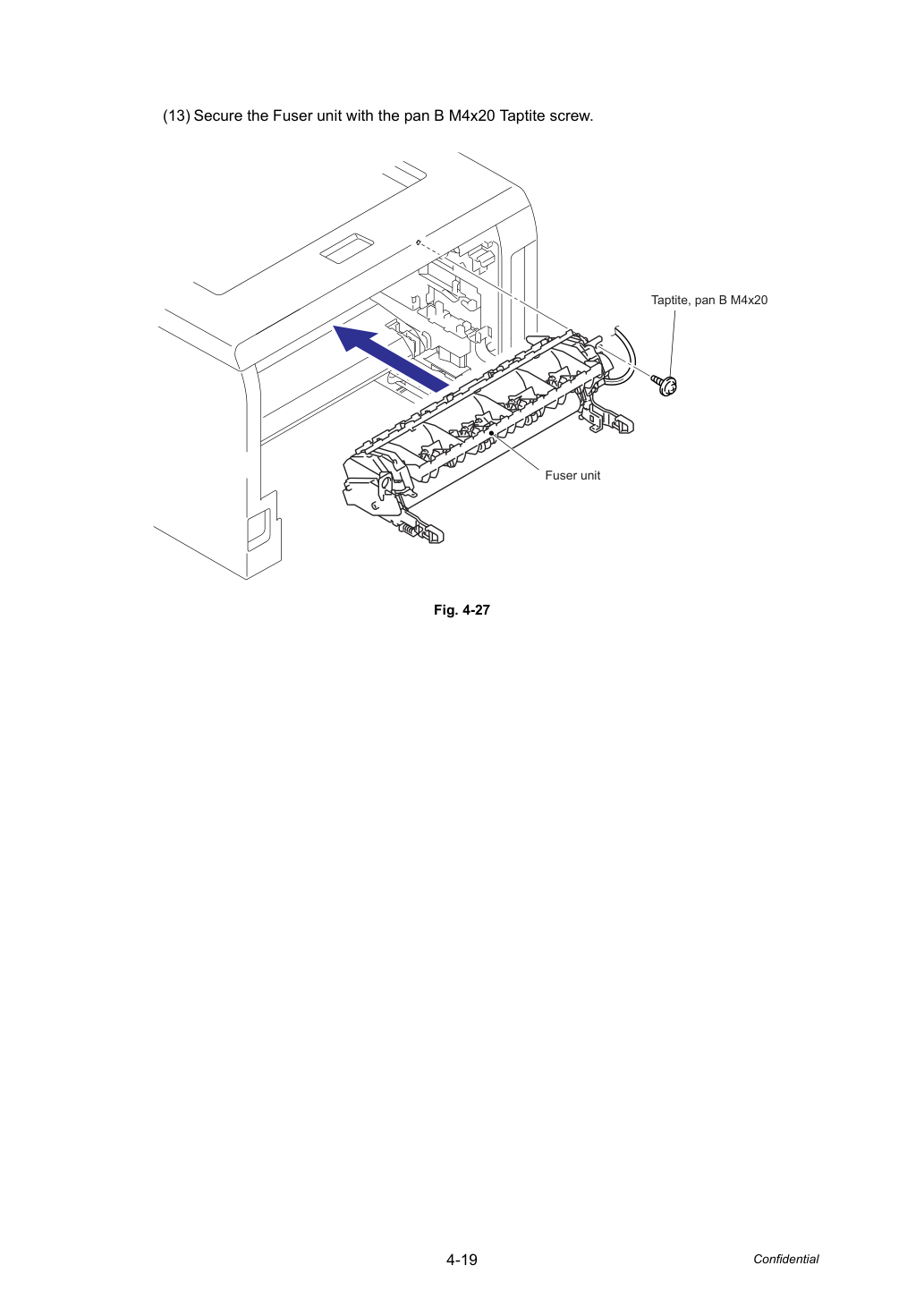

- Закрепи термоузел винтом pan B M4x20 Taptite.

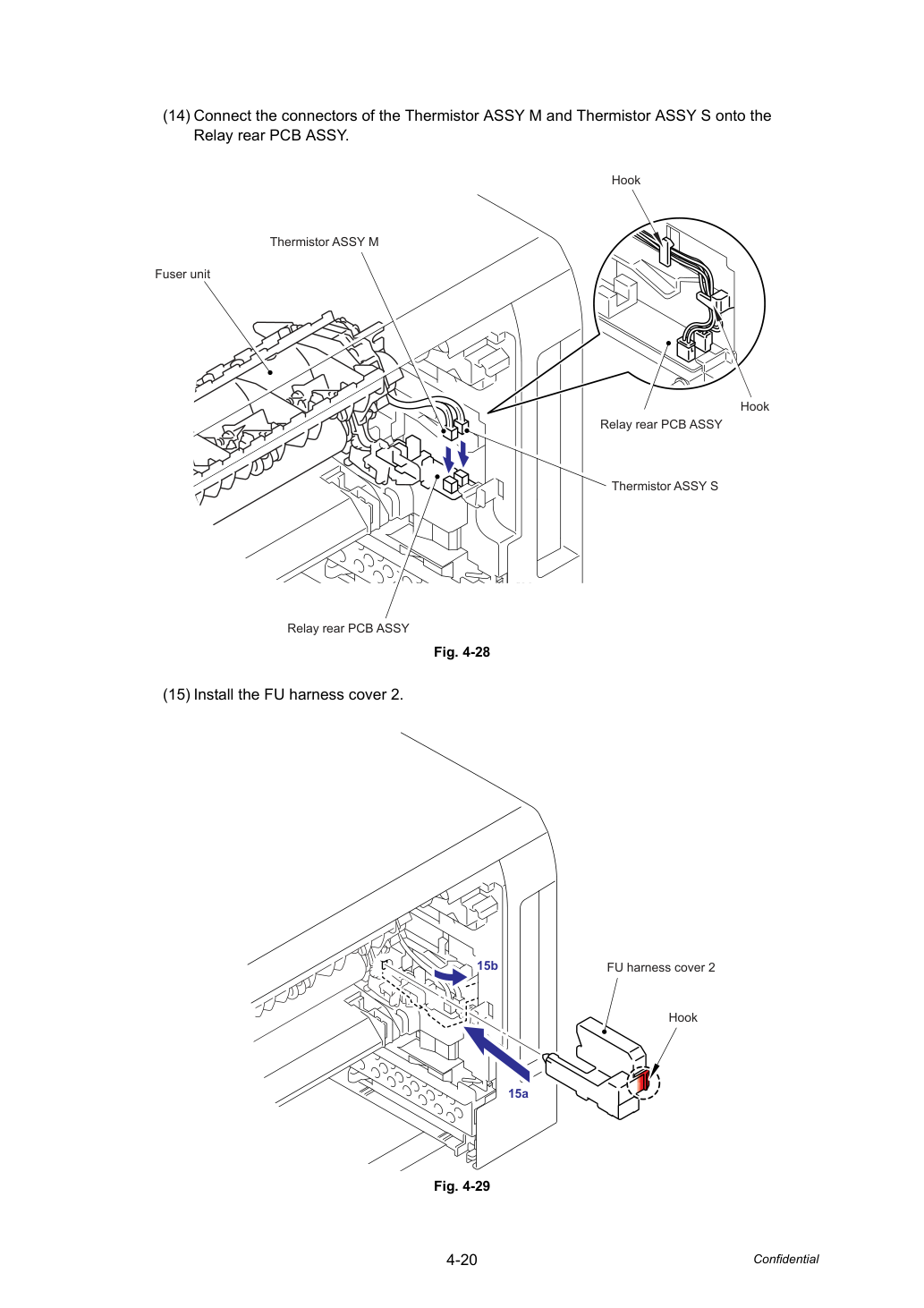

- Подсоедини разъемы Thermistor ASSY M и Thermistor ASSY S к
- Установи крышку жгута FU 2.
• НЕ зажимай жгут клеммы нагревателя крышкой жгута FU 1.

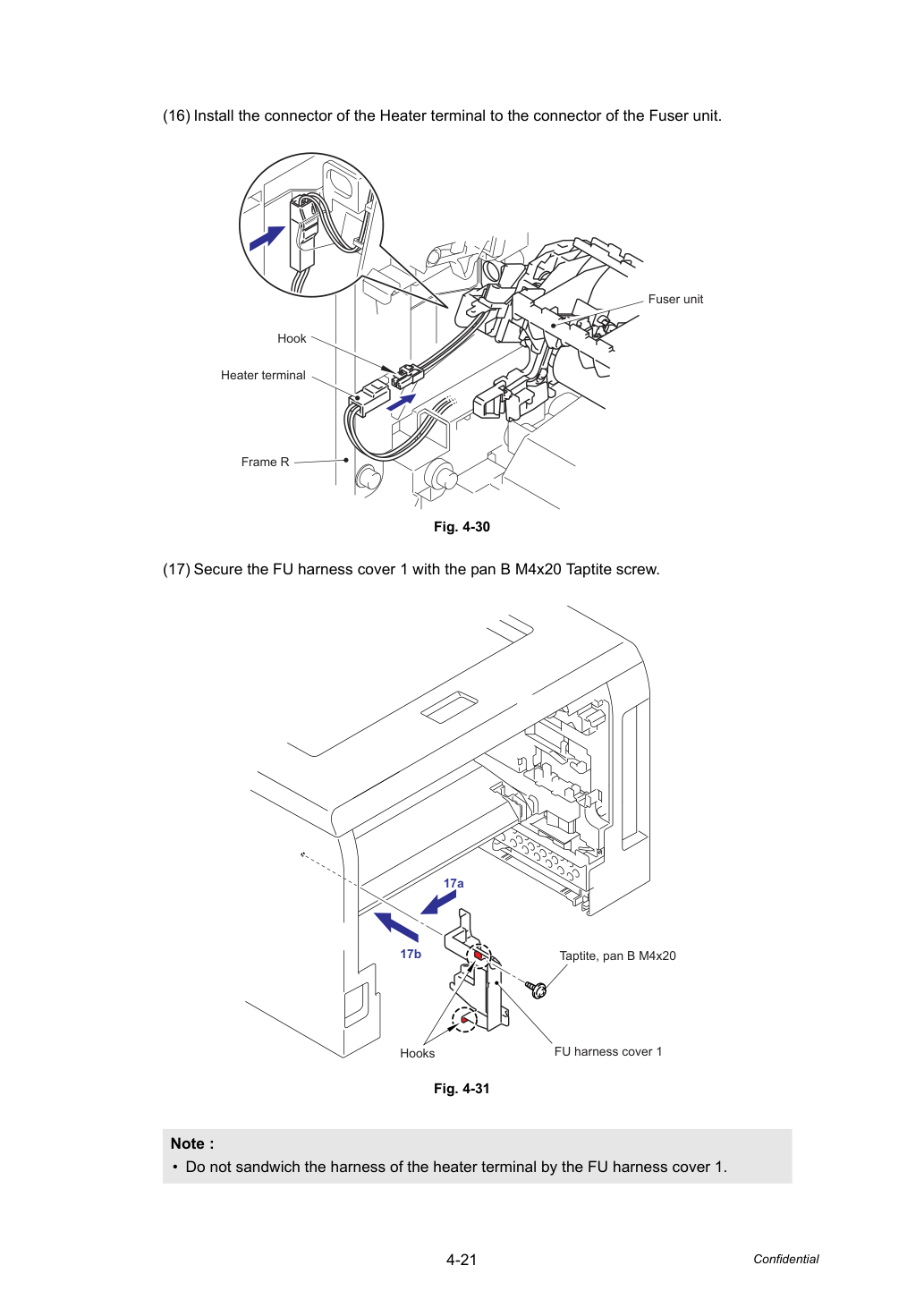

- Установи разъем клеммы нагревателя к разъему термоузла.
- Закрепи крышку жгута FU 1 винтом pan B M4x20 Taptite.

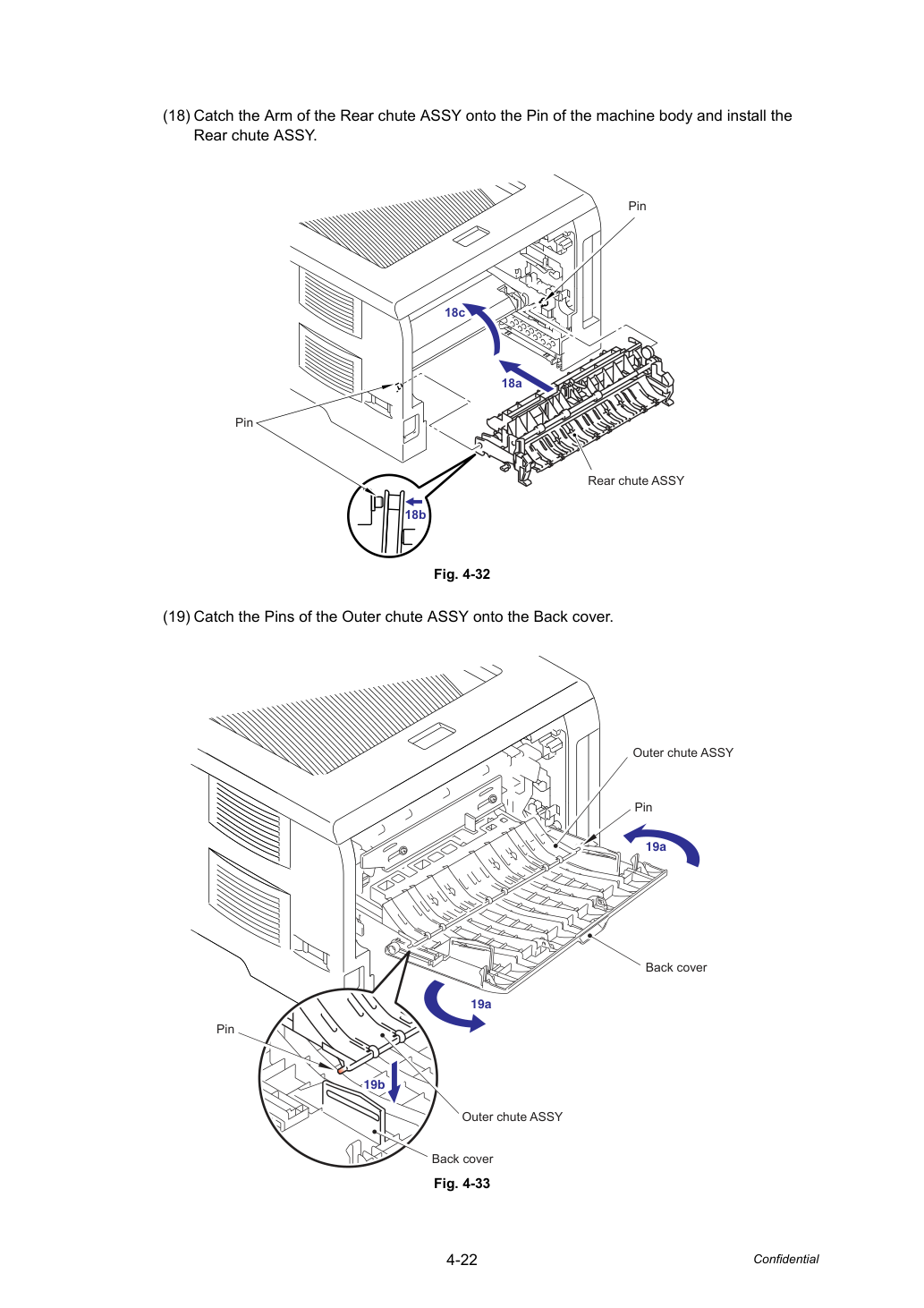

- Зацепи рычаг задней воронки ASSY за штырь корпуса машины и установи
- Зацепи штыри наружной воронки ASSY за заднюю крышку.
Установи следующие узлы после сборки.
• Установи узел печатный барабан/тонер в принтер.
• Установи бумагодержатель в принтер.
• Сбрось счетчик термоузла и лазерного узла после замены деталей.

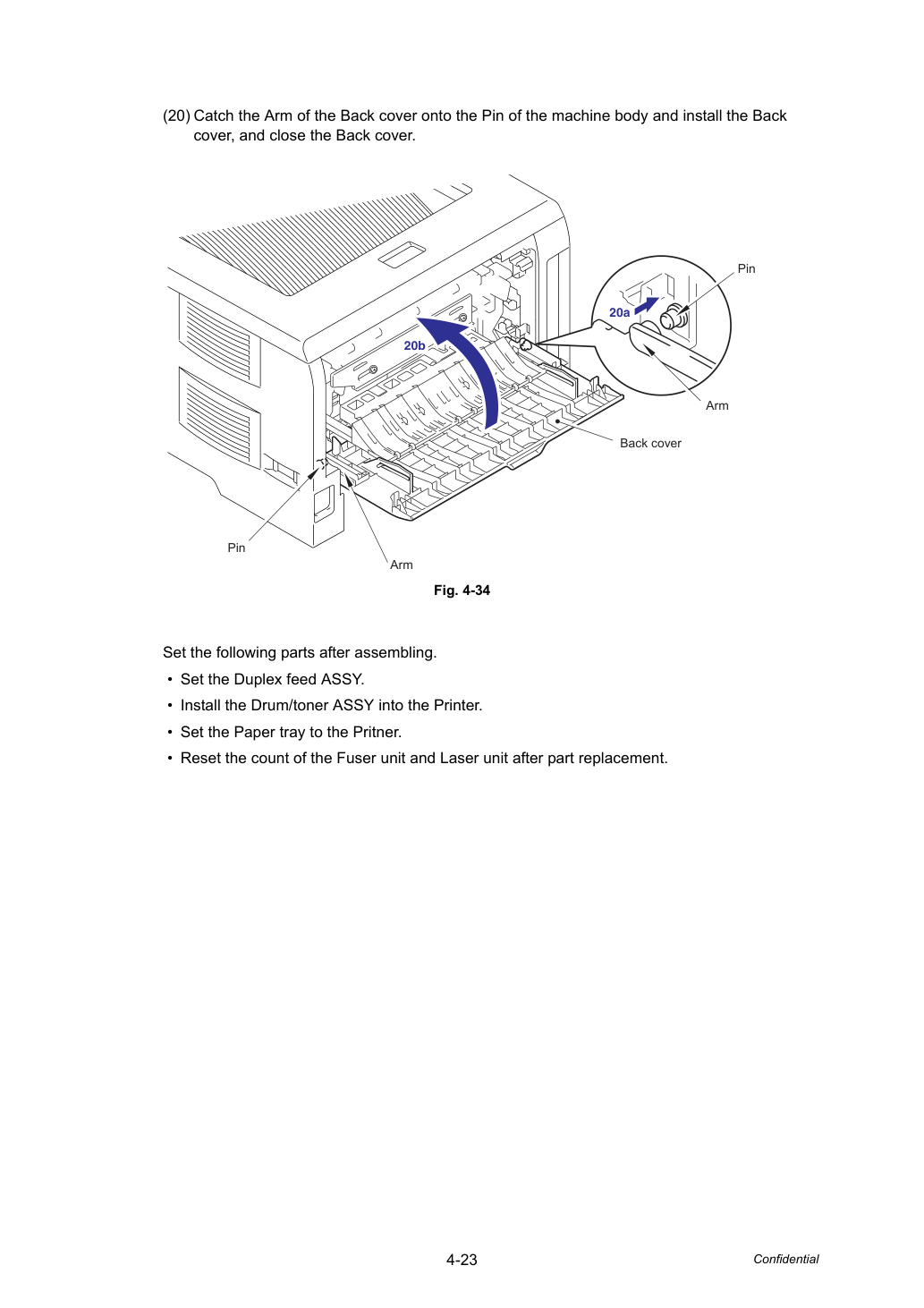

- Зацепи рычаг задней крышки за штырь корпуса машины, установи заднюю крышку и закрой ее.

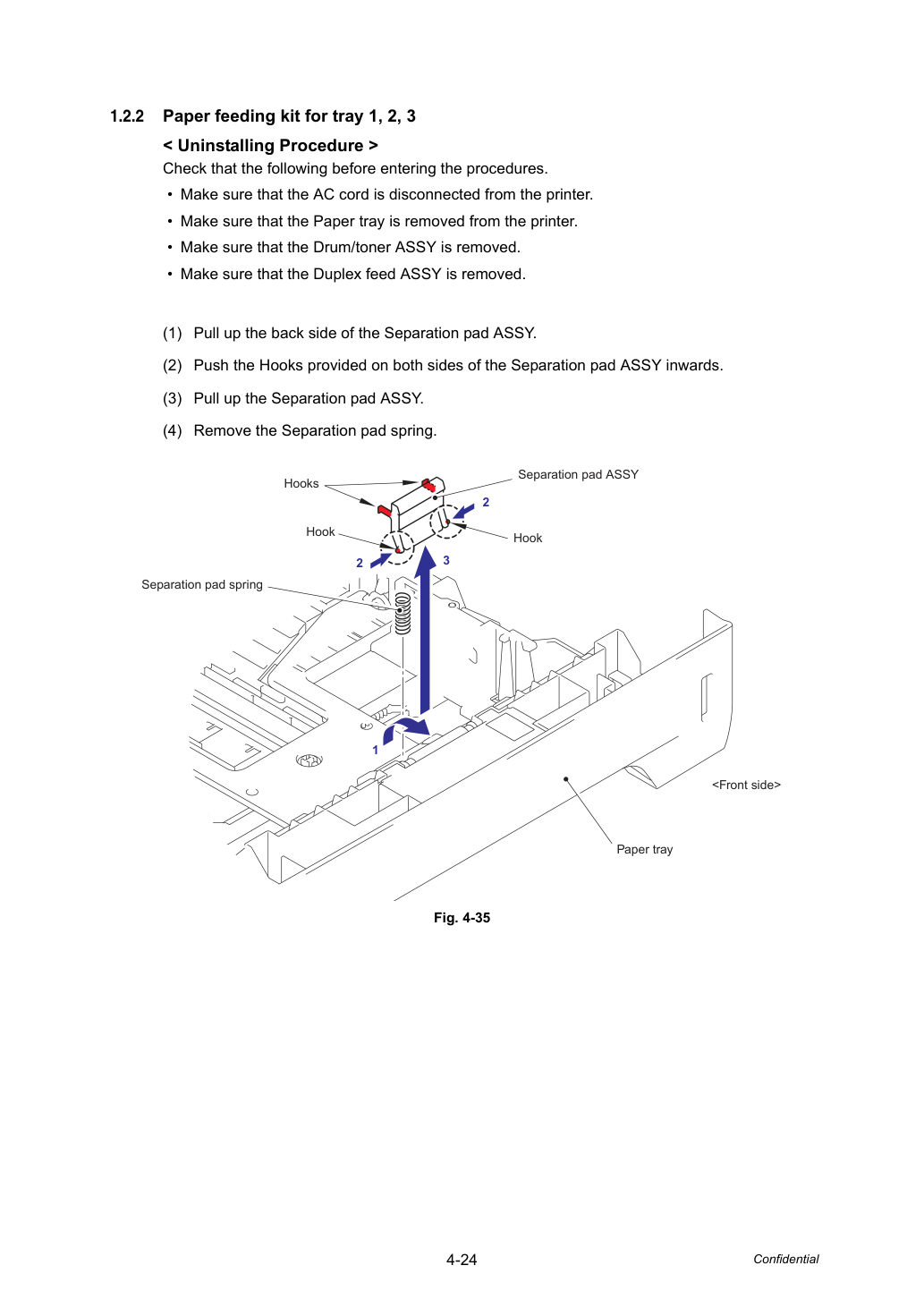

Проверь следующее перед началом процедур.
• Убедись, что кабель переменного тока отсоединен от принтера.
• Убедись, что бумагодержатель извлечен из принтера.
• Убедись, что узел Drum/toner ASSY удален.
• Убедись, что узел двусторонней подачи (Duplex feed ASSY) удален.
- Подними заднюю сторону узла разделительной подушки ASSY.
- Нажми крючки, расположенные по обе стороны узла разделительной подушки ASSY, внутрь.
- Подними узел разделительной подушки ASSY.
- Извлеки пружину разделительной подушки.
ASSY. Затем поверни держатель ролика ASSY в направлении стрелки 6b.
• Извлеки и вложи в бумагодержатель так, чтобы держатель ролика ASSY был опущен.
• Если держатель ролика ASSY остается поднятым, он не может быть извлечен.

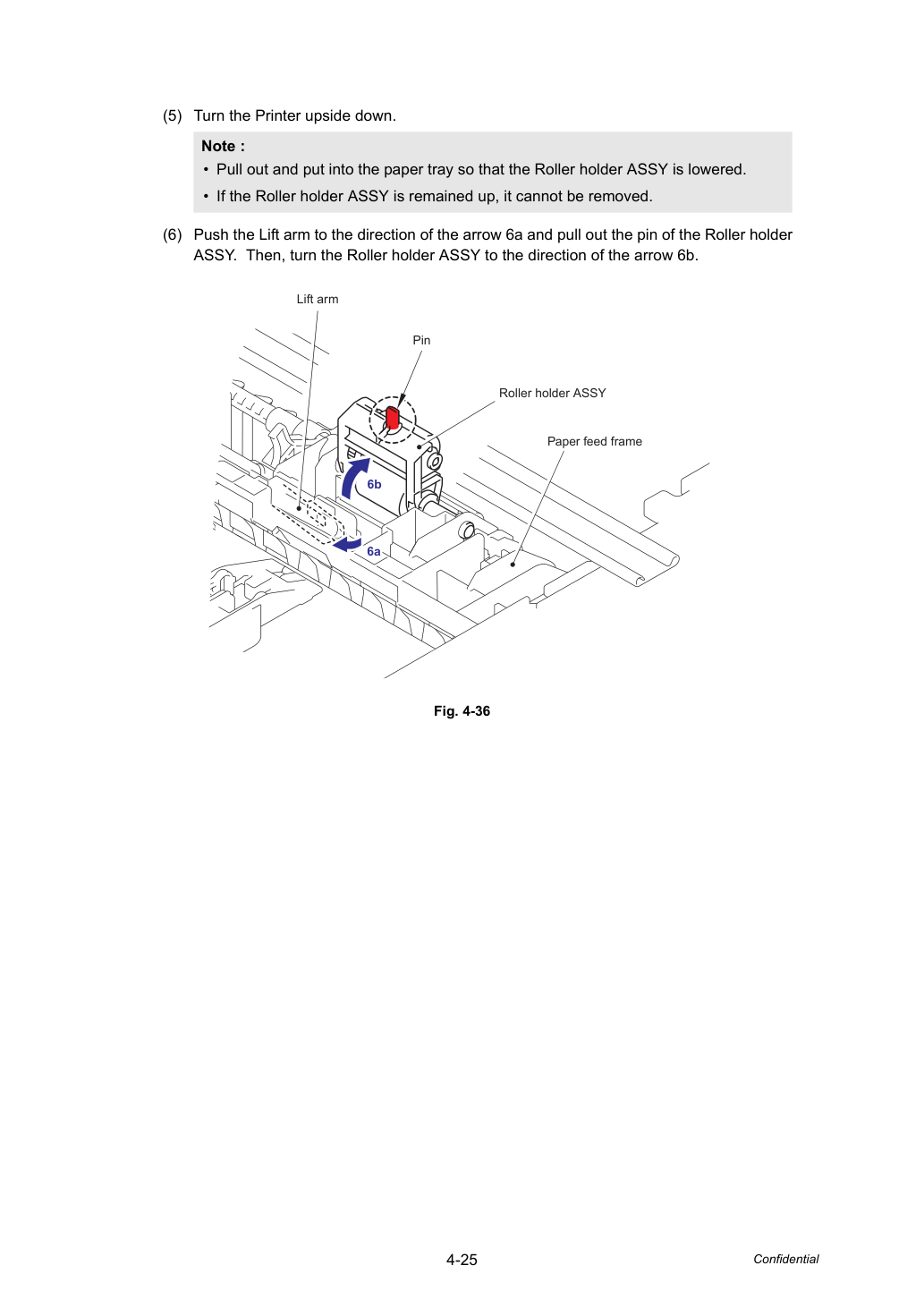

- Переверни принтер вверх дном.
- Нажми рычаг подъема в направлении стрелки 6a и извлеки штырь держателя ролика

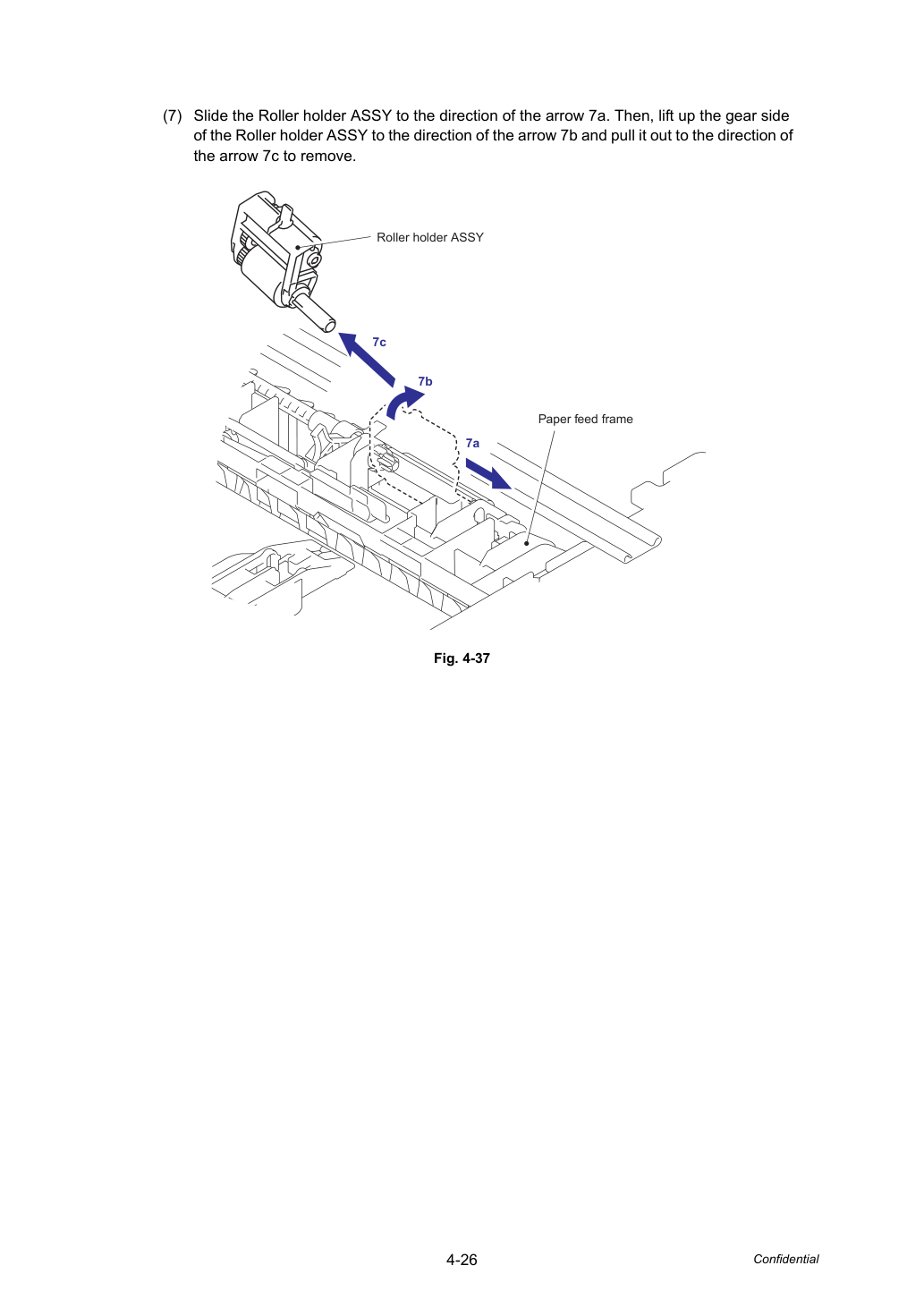

- Сдвинь держатель ролика ASSY в направлении стрелки 7a. Затем подними сторону шестерни держателя ролика ASSY в направлении стрелки 7b и извлеки в направлении стрелки 7c для снятия.

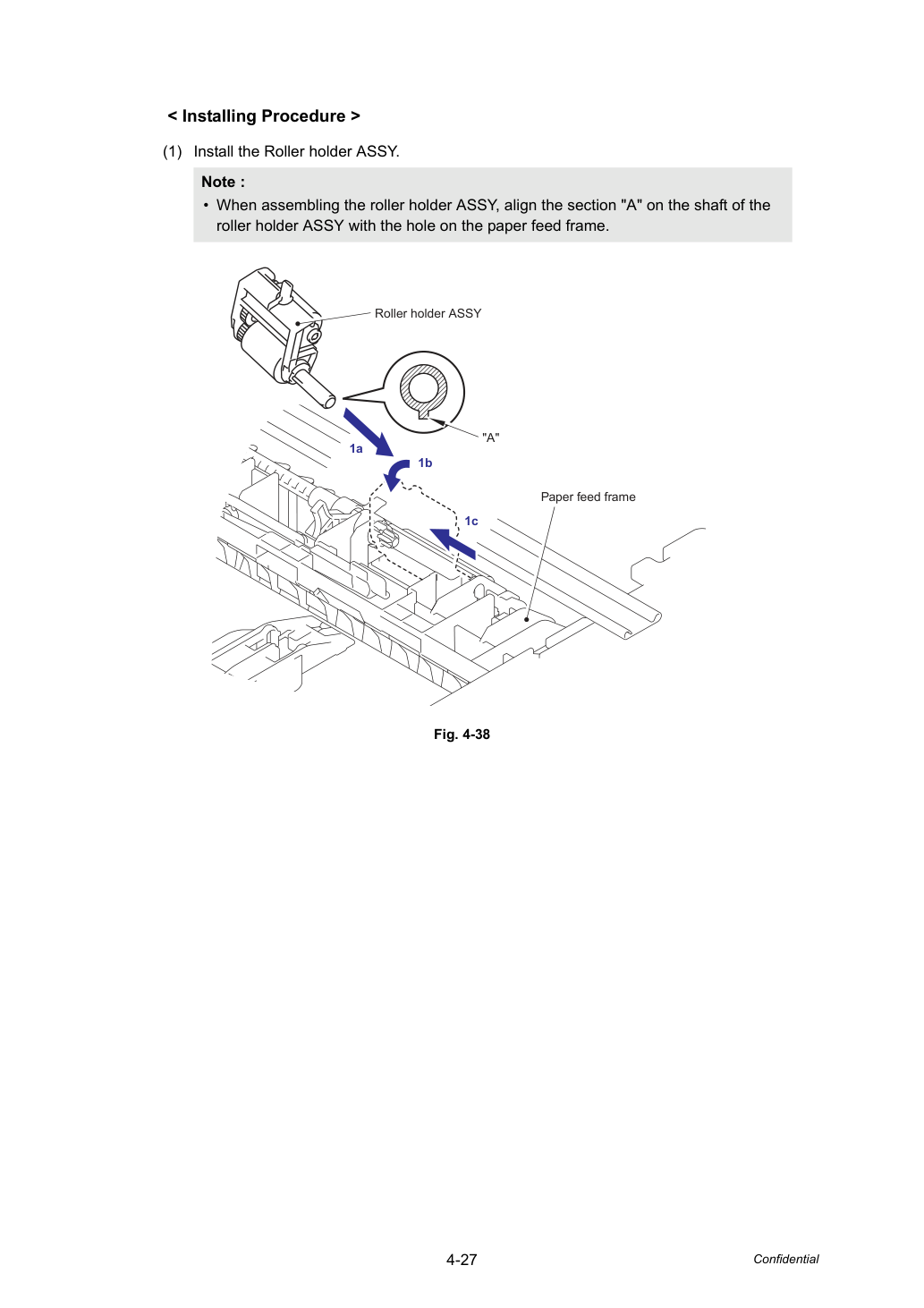

• При сборке узла держателя ролика совмести участок "A" на валу держателя ролика ASSY с отверстием в раме подачи бумаги.
- Установи узел держателя ролика ASSY.

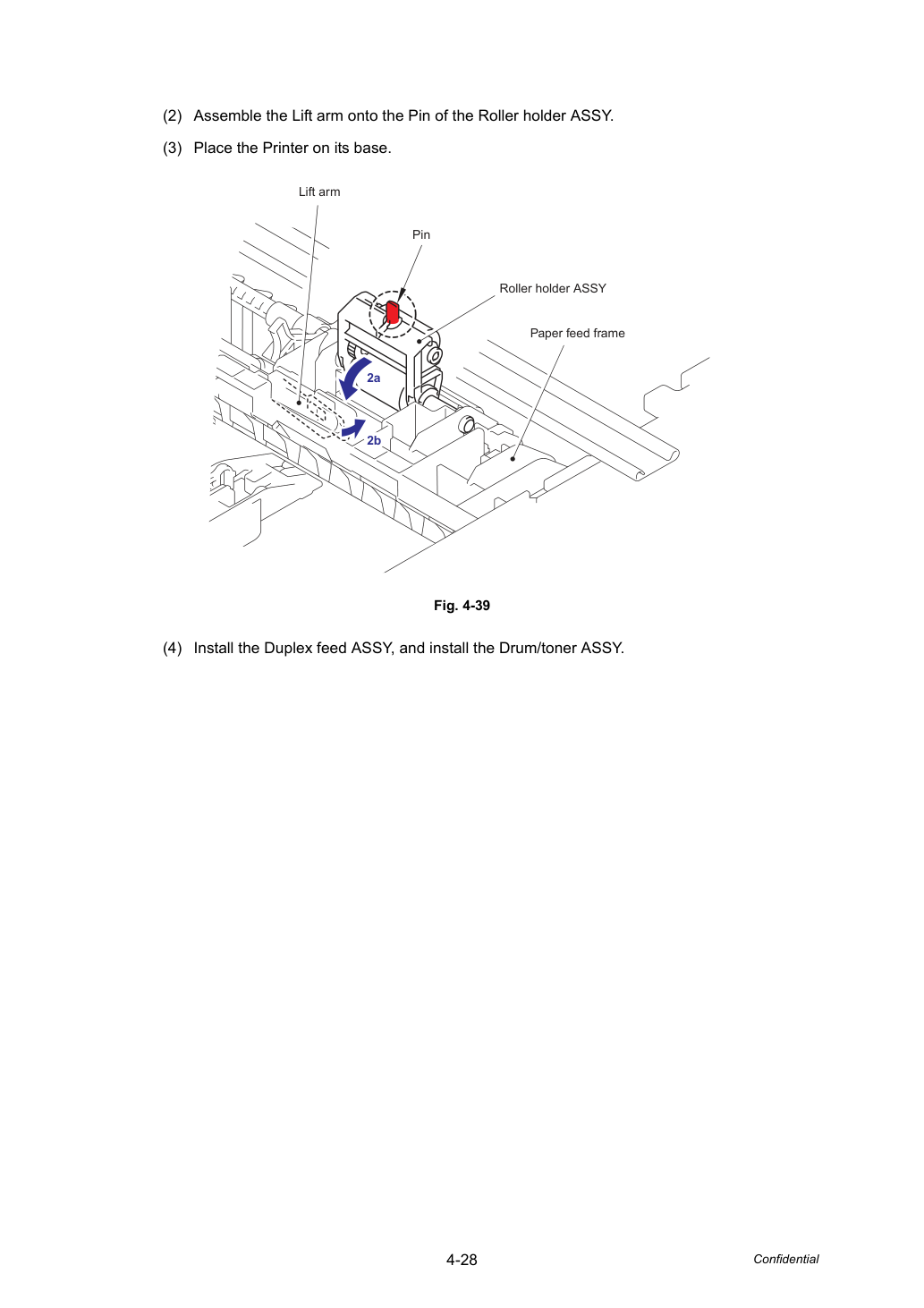

- Собери рычаг подъема на штырь держателя ролика ASSY.
- Установи принтер на его основание.
- Установи узел дуплексной подачи ASSY и установи узел печатный барабан/тонер ASSY.
* Сбрось счетчик комплекта подачи бумаги после замены деталей.
• Проверь, что пружина разделительной подушки установлена правильно.

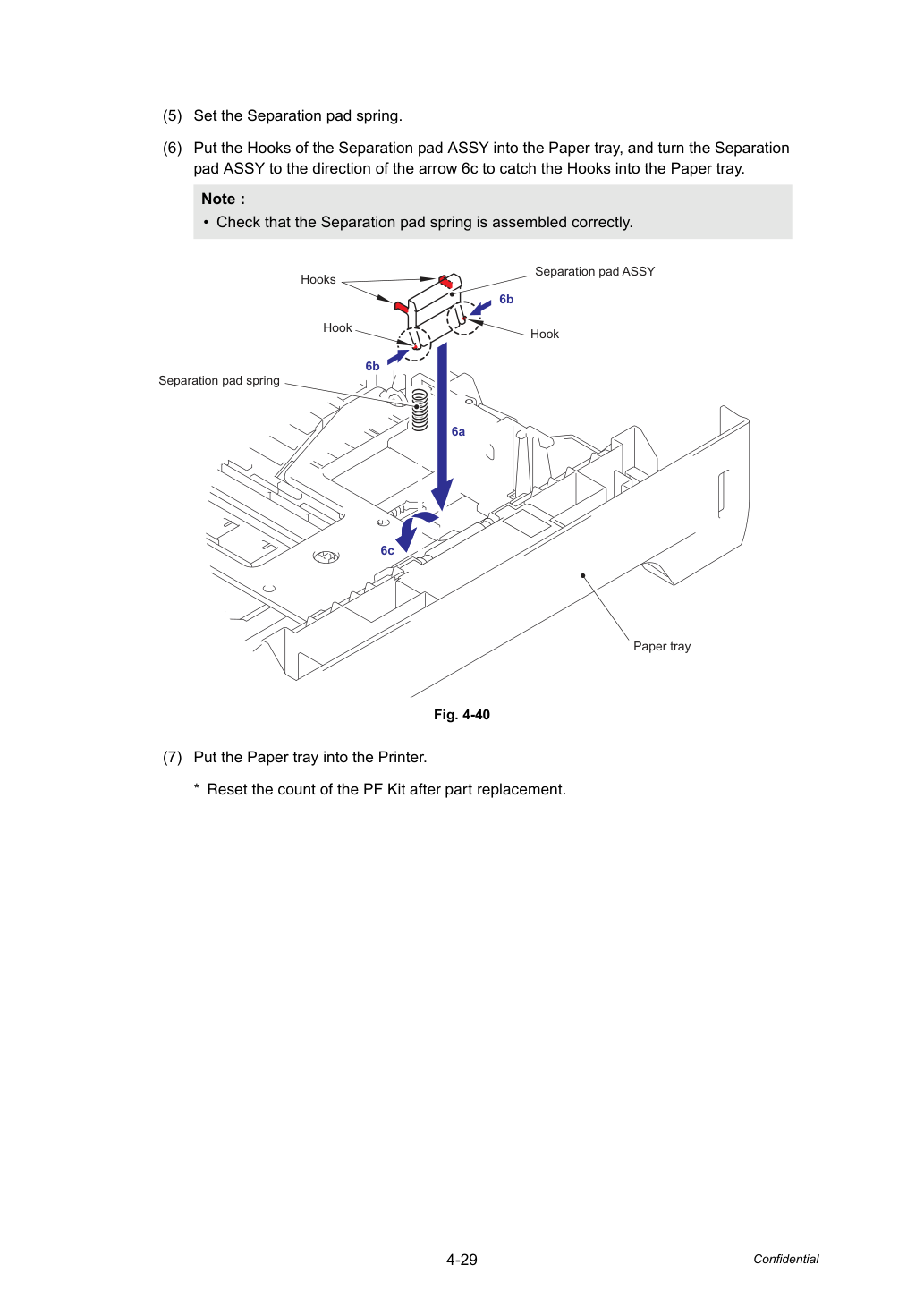

- Установи пружину разделительной подушки.
- Вставь крючки узла Separation pad ASSY в лоток Paper tray и поверни узел Separation pad ASSY в направлении стрелки 6c, чтобы зафиксировать крючки в лотке Paper tray.
- Установи лоток Paper tray в принтер.

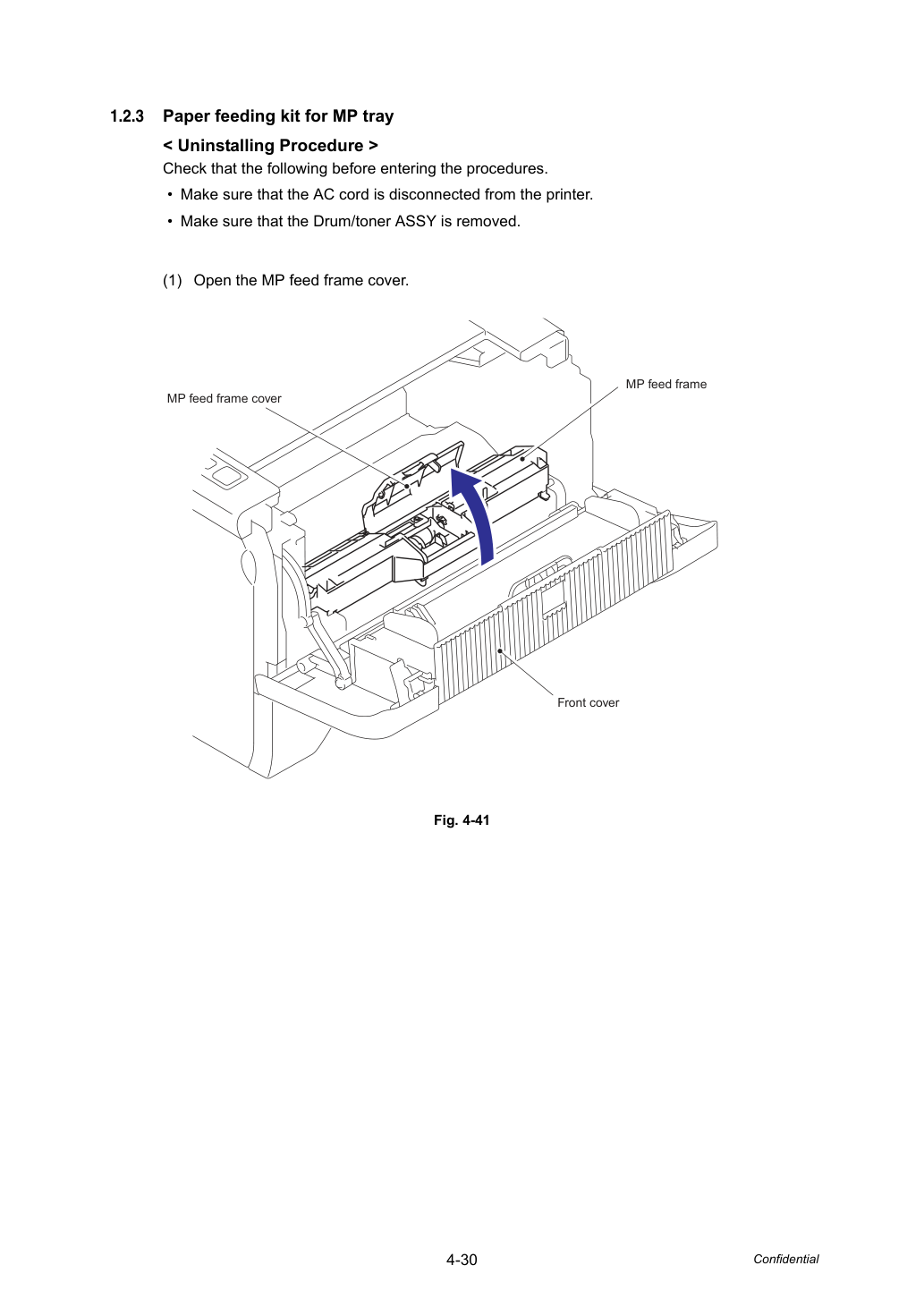

Проверь следующее перед началом процедур.
• Убедись, что кабель переменного тока отсоединен от принтера.
• Убедись, что узел Drum/toner ASSY удален.
- Откройте крышку MP feed frame cover.

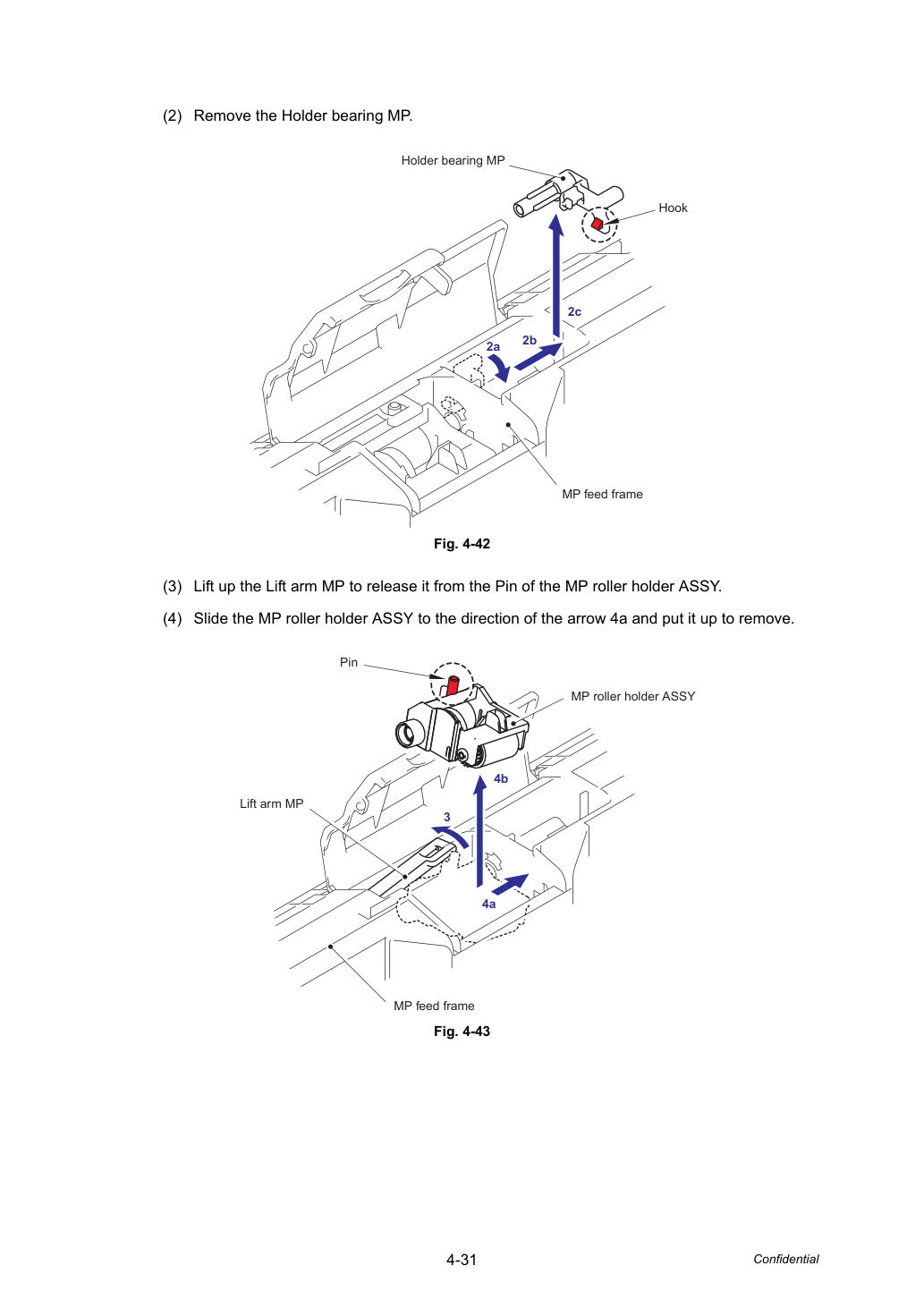

- Извлеки подшипник Holder bearing MP.
- Подними рычаг Lift arm MP, чтобы освободить его от штыря Pin узла MP roller holder ASSY.
- Сдвинь узел MP roller holder ASSY в направлении стрелки 4a и извлеки.

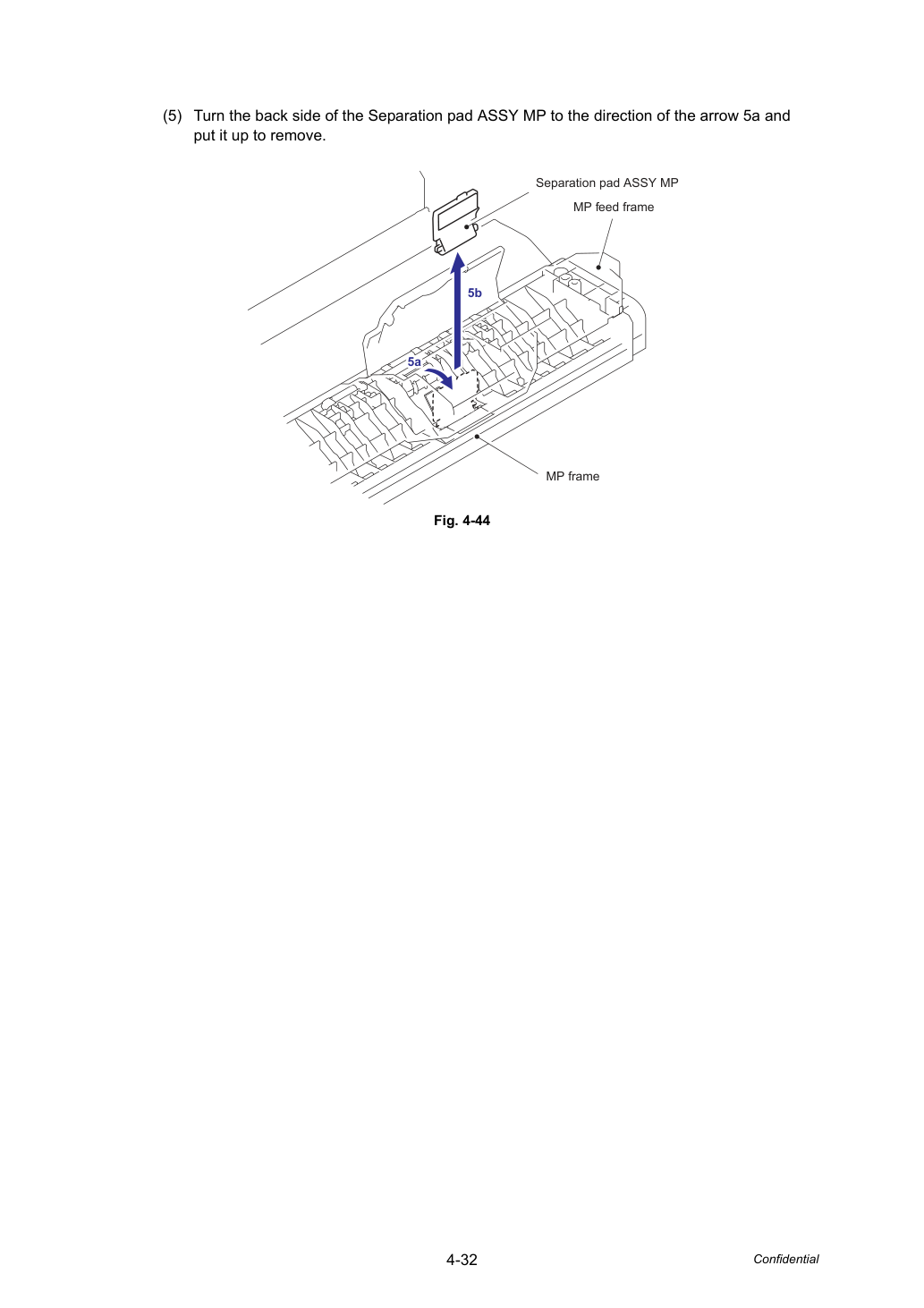

- Поверни обратную сторону узла Separation pad ASSY MP в направлении стрелки 5a и извлеки.
Поверни узел Separation pad ASSY MP в направлении стрелки 1b до фиксации.

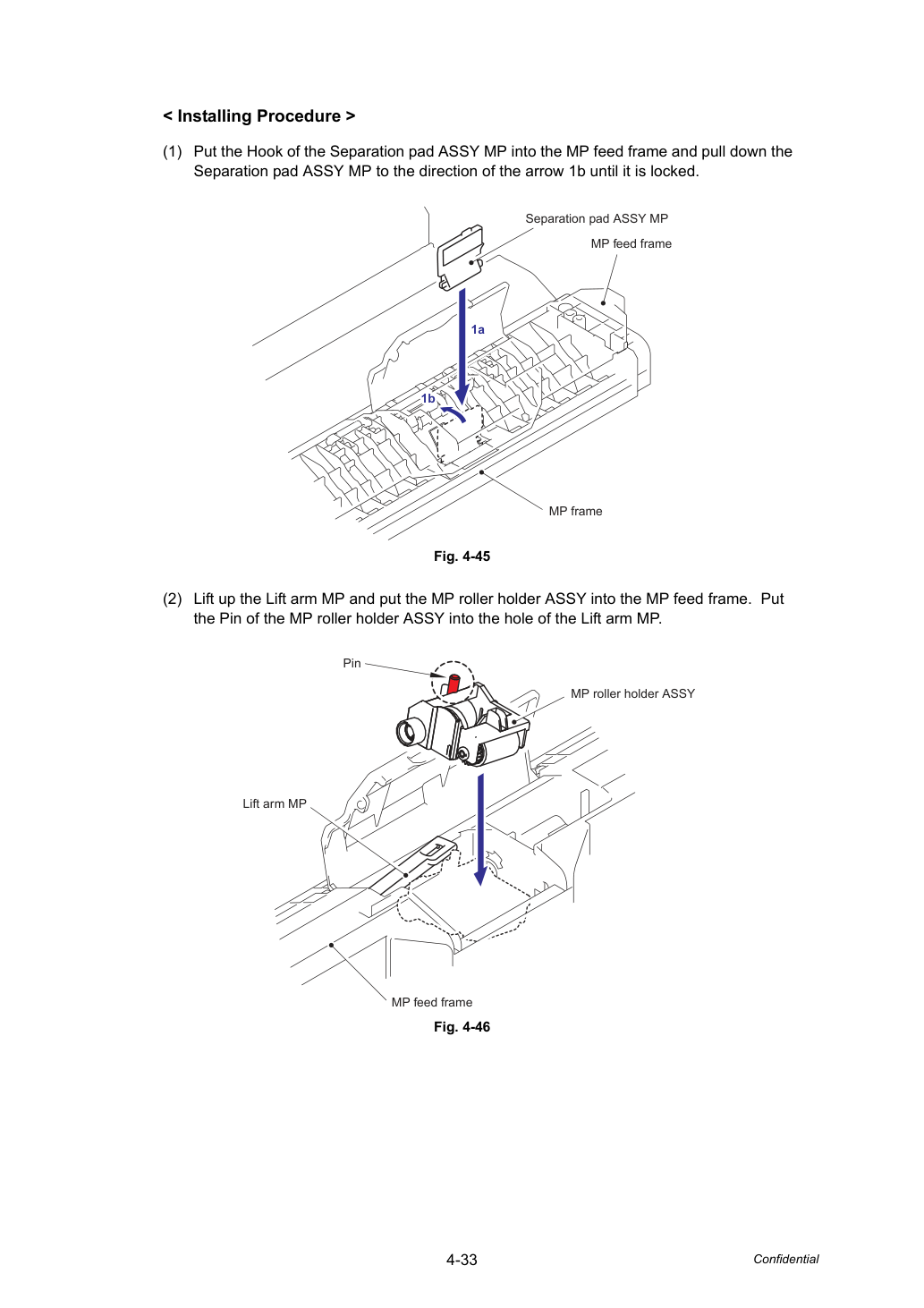

- Вставь крючок узла Separation pad ASSY MP в MP feed frame и потяни вниз.
- Подними рычаг Lift arm MP и установи узел MP roller holder ASSY в MP feed frame. Вставь штырь Pin узла MP roller holder ASSY в отверстие рычага Lift arm MP.
* Сбрось счётчик PF Kit MP после замены деталей.

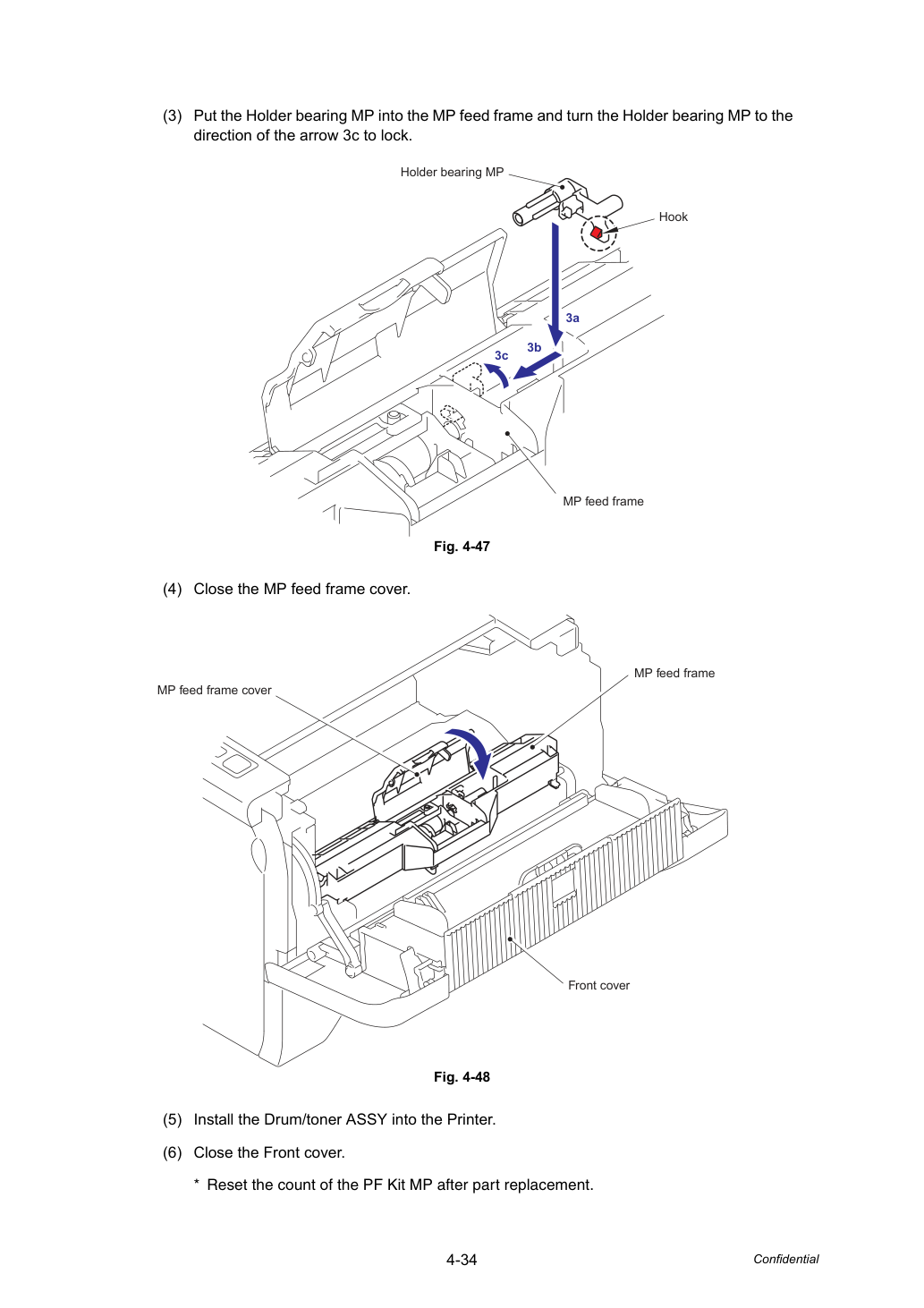

- Вставь подшипник Holder bearing MP в MP feed frame и поверни подшипник Holder bearing MP в направлении стрелки 3c для фиксации.
- Закройте крышку MP feed frame cover.
- Установи узел Drum/toner ASSY в принтер.
- Закройте переднюю крышку Front cover.
