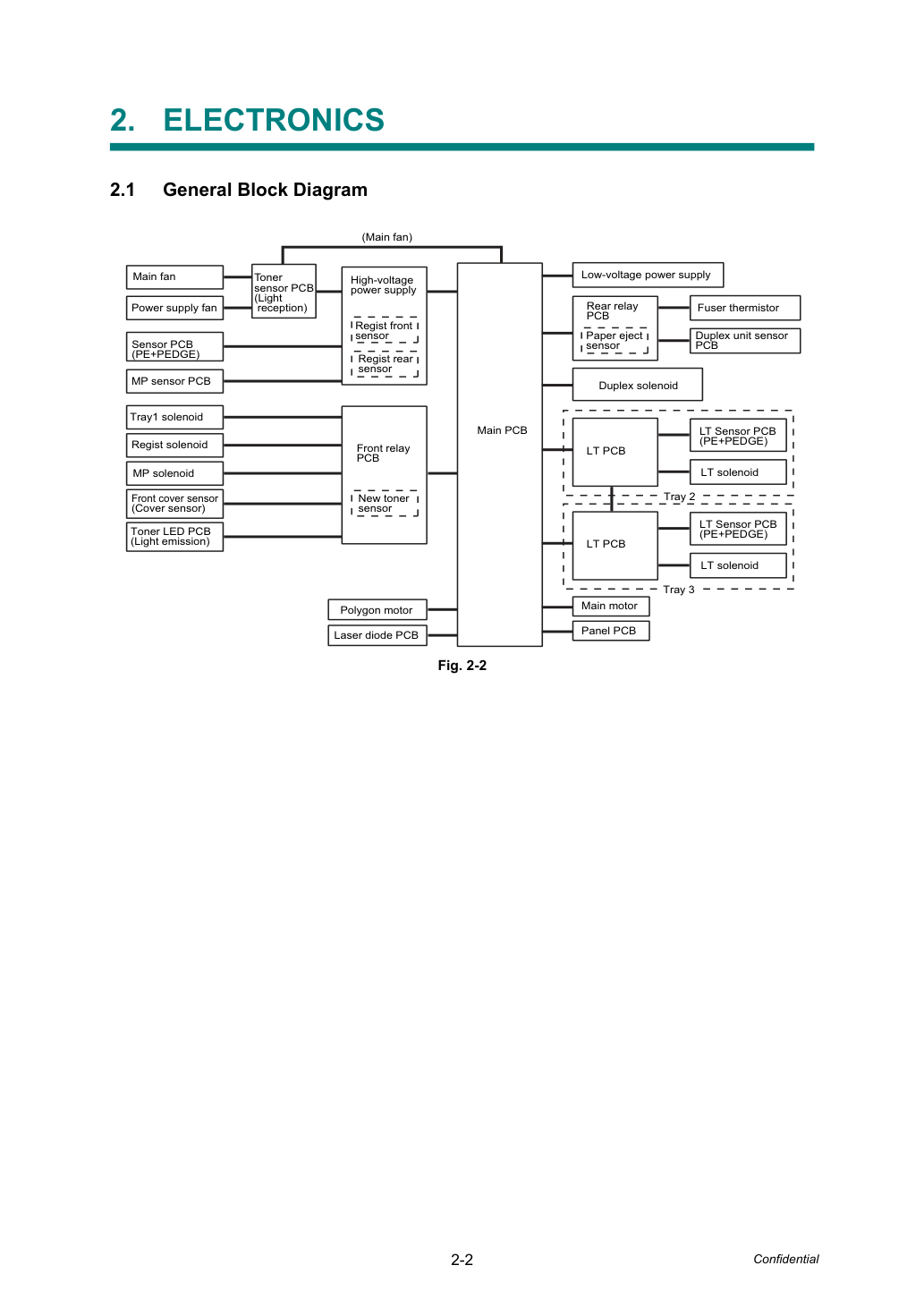

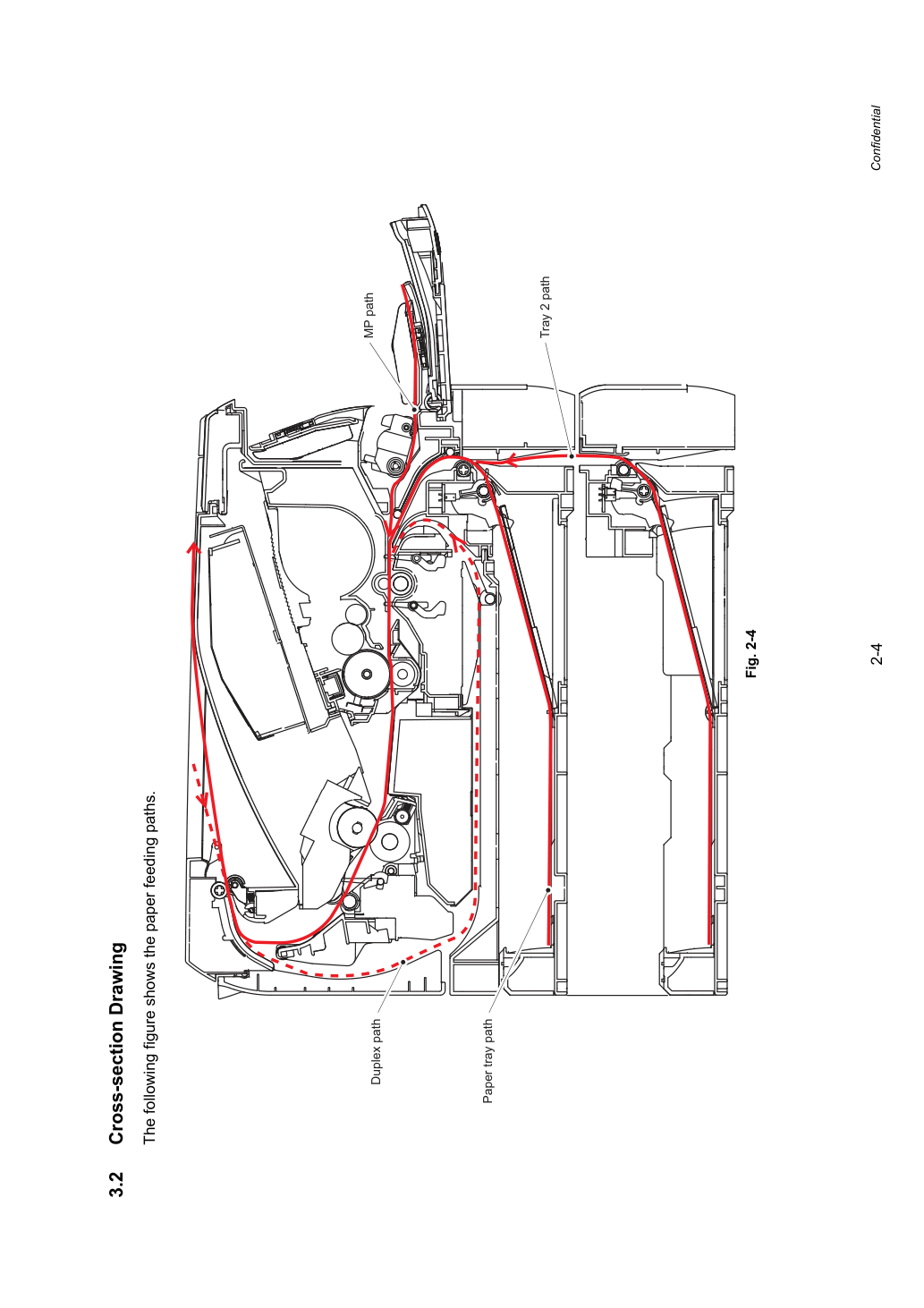

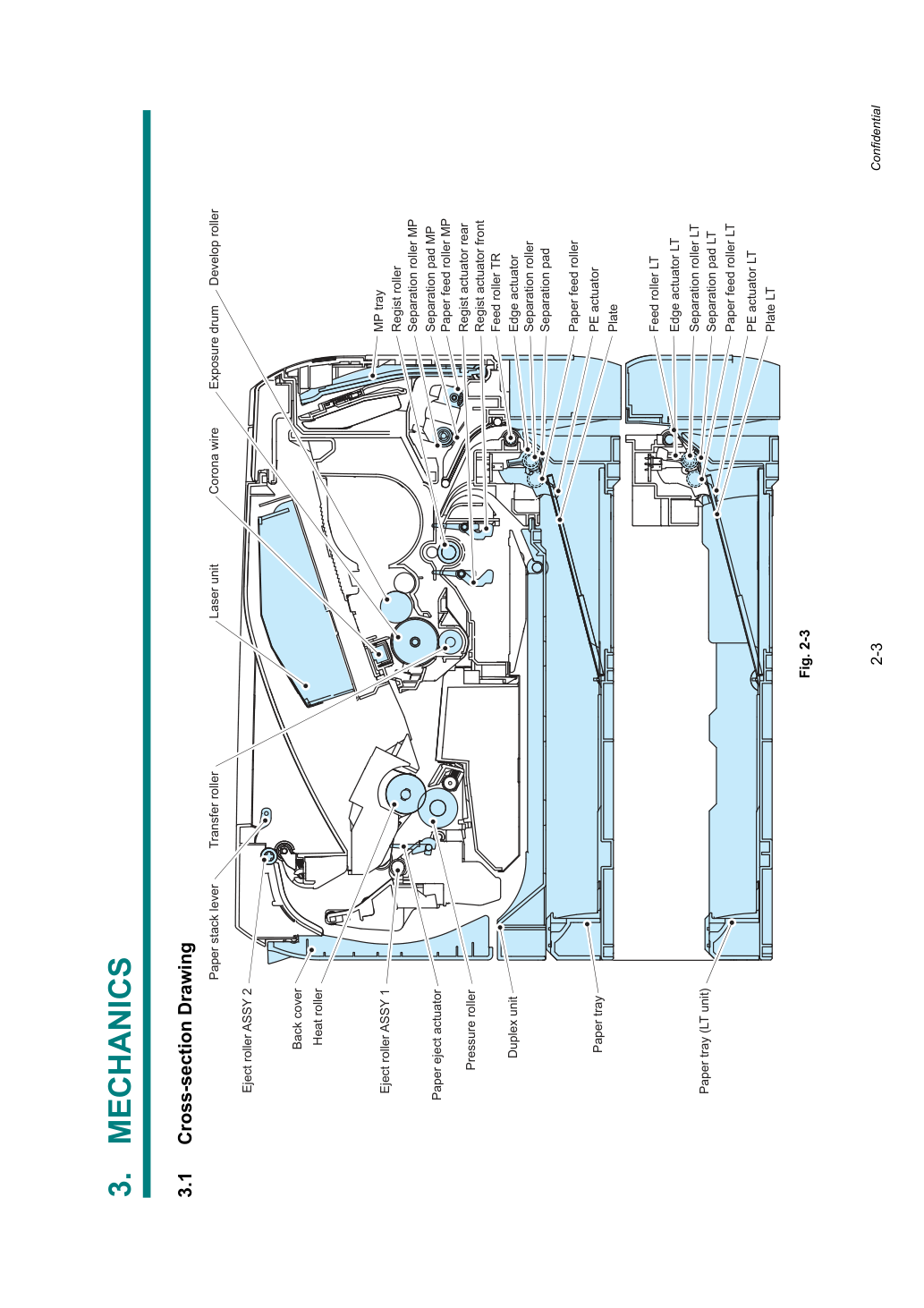

На следующем рисунке показаны пути подачи бумаги.
3.2.1 Функция подъёма пластины кассеты бумаги Пластина ASSY в кассете бумаги поднимается приводом главного двигателя, а не пружиной, чтобы поддерживать постоянный прижим к ролику подачи и обеспечивать производительность подачи бумаги.
Когда кассета бумаги (Tray1 cassette) установлена в машину, пластина опускается.
Если в этой ситуации включить главный двигатель, привод достигает lift gear 46 через ряд шестерён.
Этот привод также воздействует на пластину подъёма и поднимает пластину ASSY.
Когда ролик подачи поднимается, крюк освобождается рычагом подъёма, и вращение муфты шестерни останавливается. Затем пластина прижима прекращает подъём.
Когда кассета извлекается из принтера, пластина прижима возвращается в исходное положение.
Когда кассета вставляется в принтер, вышеуказанная операция выполняется заново с начала.

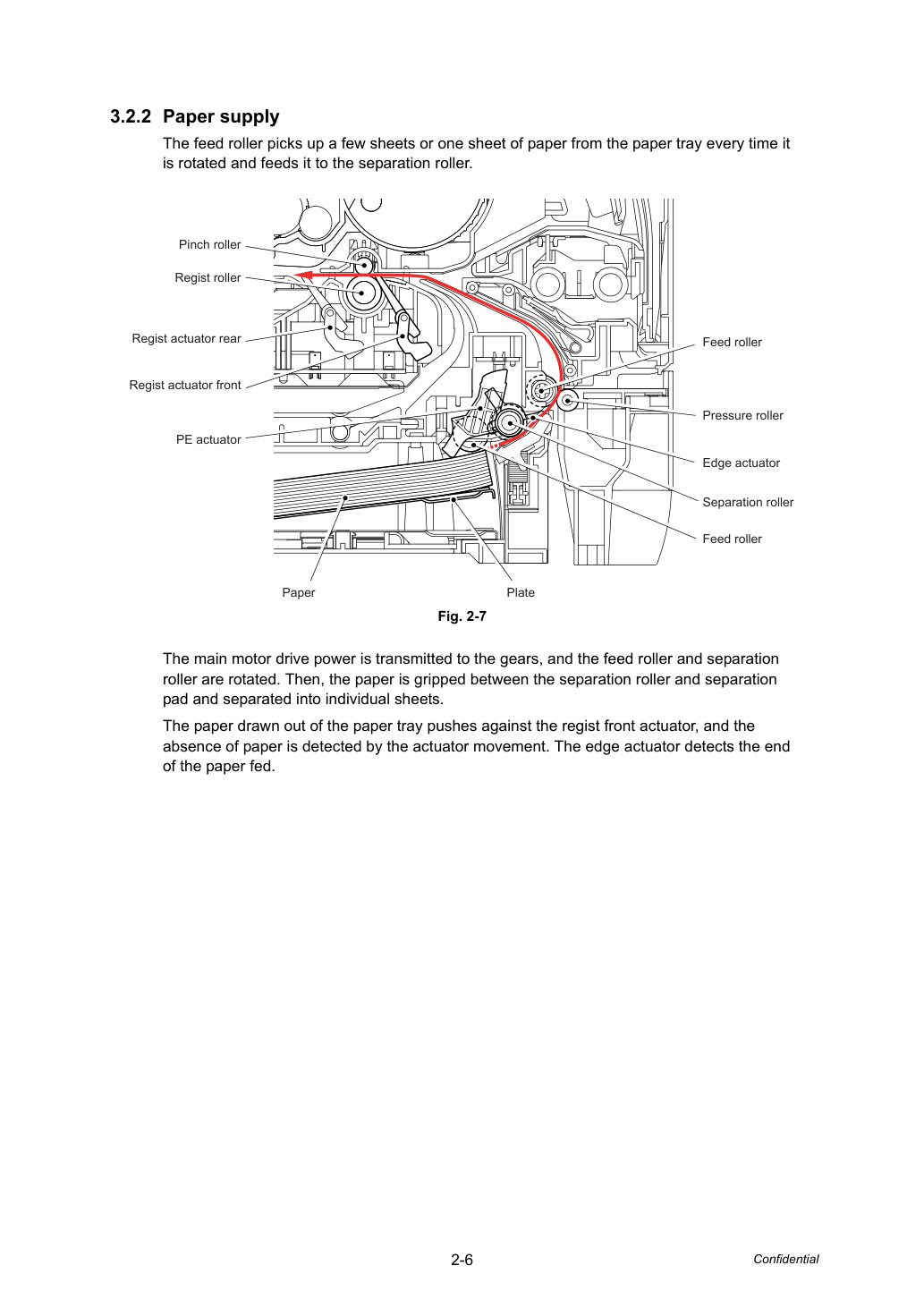

Ролик подачи захватывает несколько листов или один лист бумаги из кассеты каждый раз при его вращении и подаёт их к ролику разделения.
Мощность привода главного двигателя передаётся на шестерни, и ролик подачи и ролик разделения вращаются. Затем бумага зажимается между роликом разделения и подушкой разделения и разделяется на отдельные листы.
Бумага, извлекаемая из кассеты, давит на актуатор фронта регистра, и отсутствие бумаги определяется движением актуатора. Боковой актуатор обнаруживает конец подаваемой бумаги.

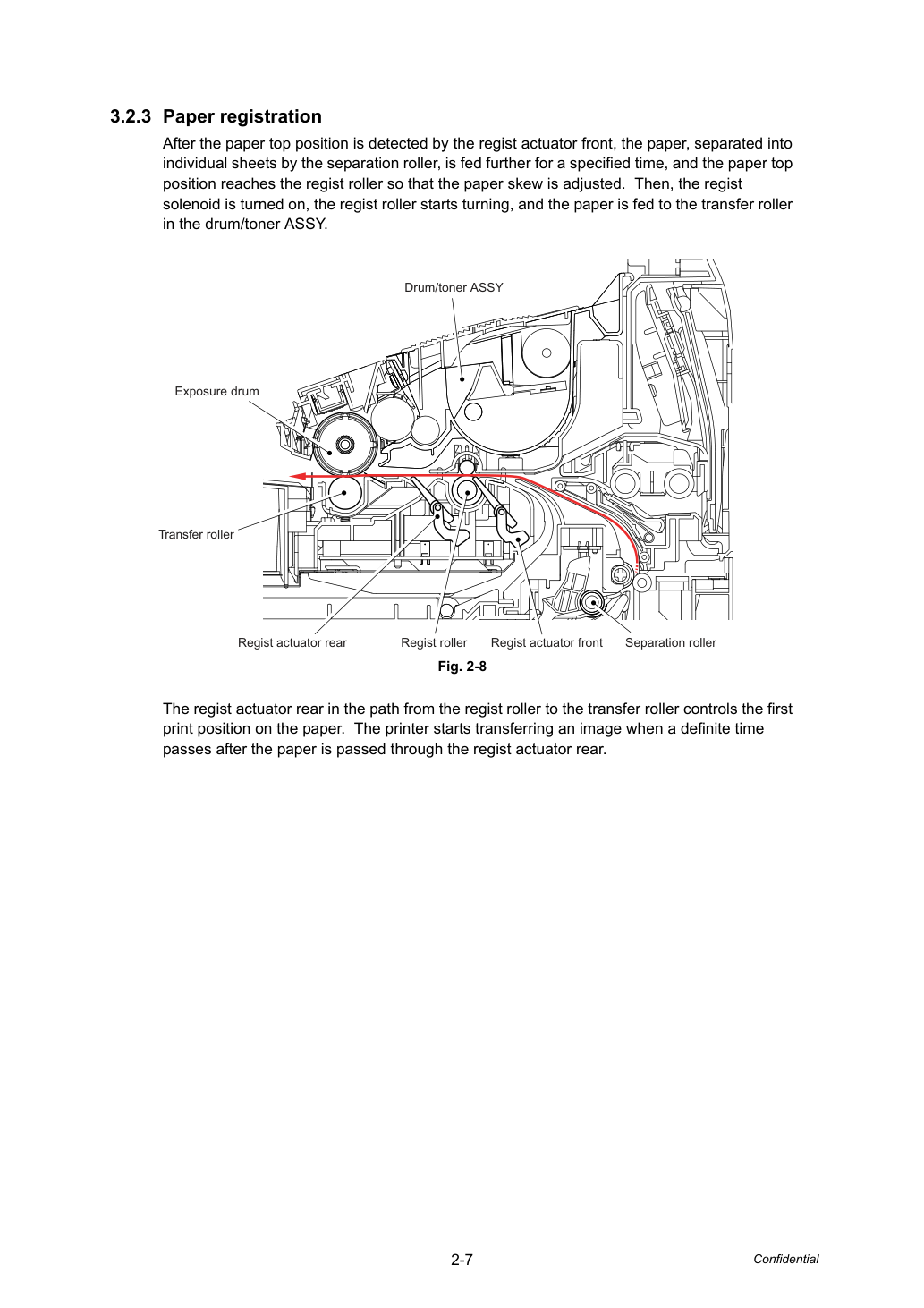

После обнаружения верхней позиции бумаги актуатором фронта регистра бумага, разделённая на отдельные листы роликом разделения, подаётся дополнительно в течение установленного времени, и верхняя позиция бумаги достигает ролика регистра, чтобы была отрегулирована перекос бумаги. Затем соленоид регистра включается, ролик регистра начинает вращаться, и бумага подаётся к ролику переноса в узле drum/toner ASSY.
Актуатор фронта регистра в пути от ролика регистра к ролику переноса контролирует первую позицию печати на бумаге. Принтер начинает передачу изображения через определённое время после прохождения бумаги через актуатор фронта регистра.

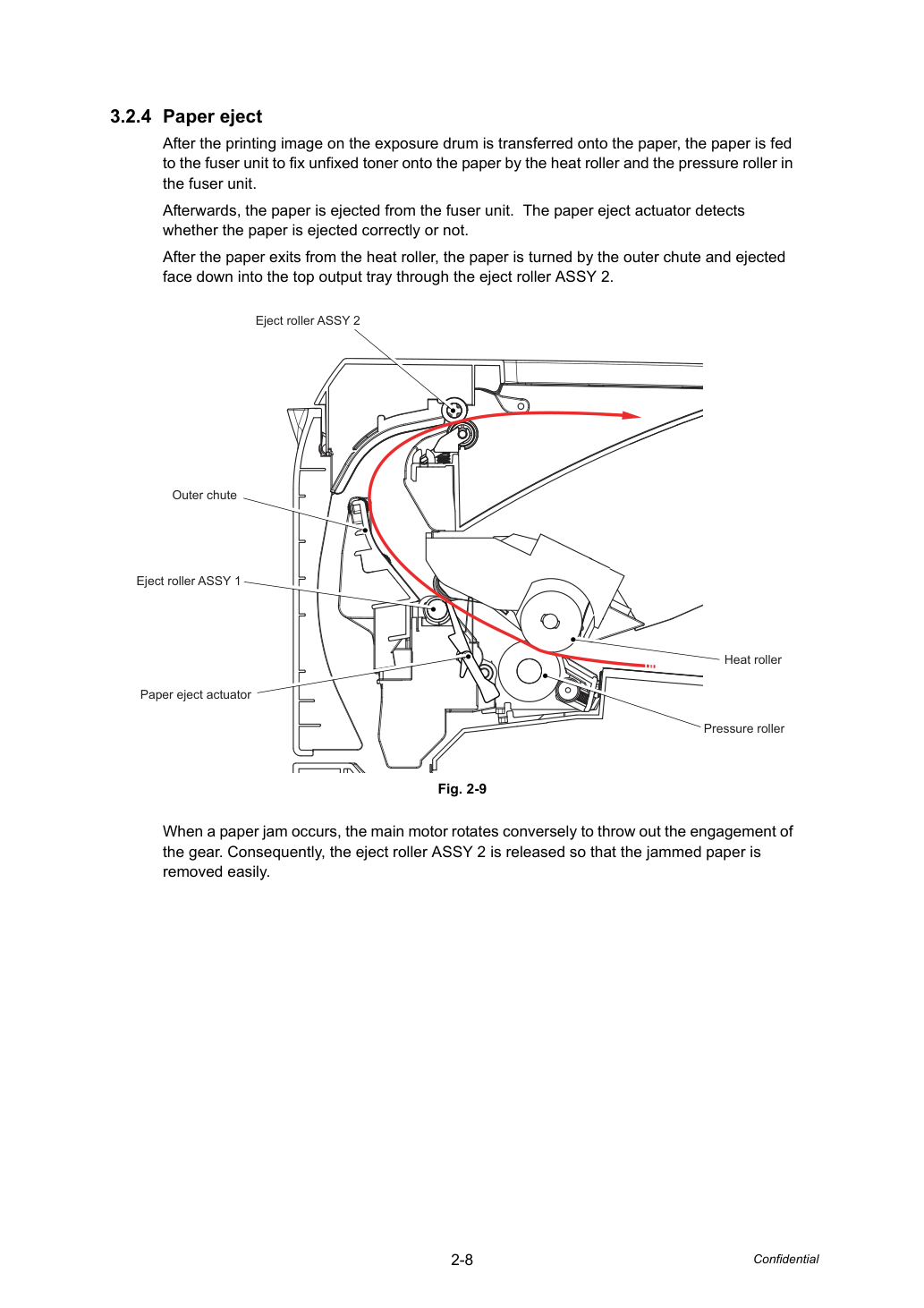

После передачи печатного изображения с барабана экспозиции на бумагу, бумага подаётся в термоузел для закрепления незакреплённого тонера на бумаге валиком прижима и валиком давления в термоузле.
Затем бумага выбрасывается из термоузла. Актуатор выброса бумаги обнаруживает, правильно ли выброшена бумага.
После выхода бумаги из ролика прижима бумага поворачивается внешним желобом и выбрасывается лицевой стороной вниз в верхний лоток вывода через узел выброса ролика ASSY 2.
При замятии бумаги главный двигатель вращается в обратном направлении, чтобы разблокировать зацепление шестерни. В результате узел выброса ролика ASSY 2 освобождается, чтобы заломанная бумага была легко удалена.

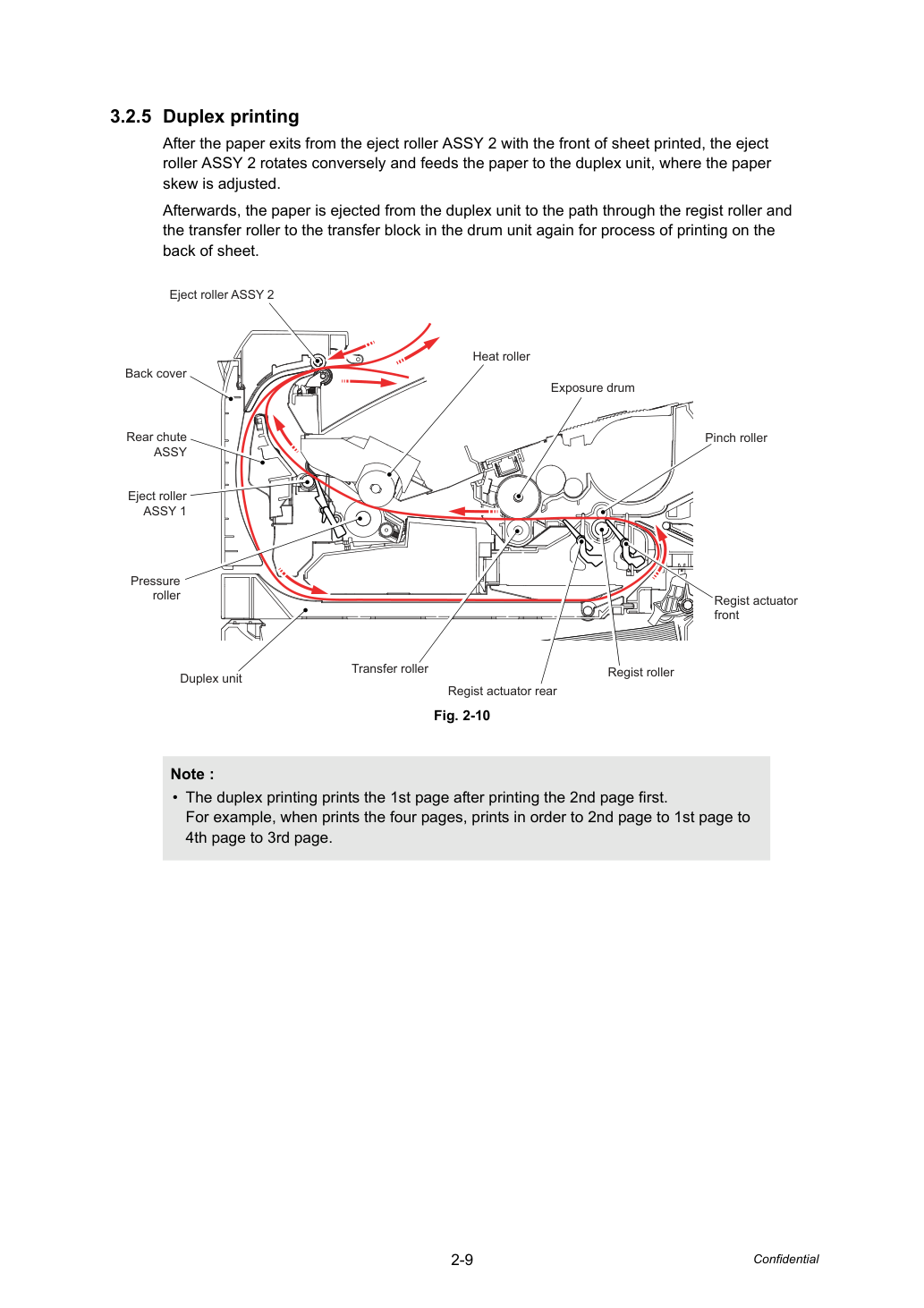

После выхода бумаги из узла выброса ролика ASSY 2 с напечатанной передней стороной листа, узел выброса ролика ASSY 2 вращается в обратном направлении и подаёт бумагу в дуплексный узел, где регулируется перекос бумаги.
Затем бумага выбрасывается из дуплексного узла в тракт через ролик регистра и ролик переноса к блоку переноса в узле барабана снова для процесса печати на обратной стороне листа.
• Дуплексная печать печатает 1-ю страницу после печати 2-й страницы в первую очередь.
Например, при печати четырёх страниц печатает в порядке: 2-я страница, затем 1-я страница, затем 4-я страница, затем 3-я страница.

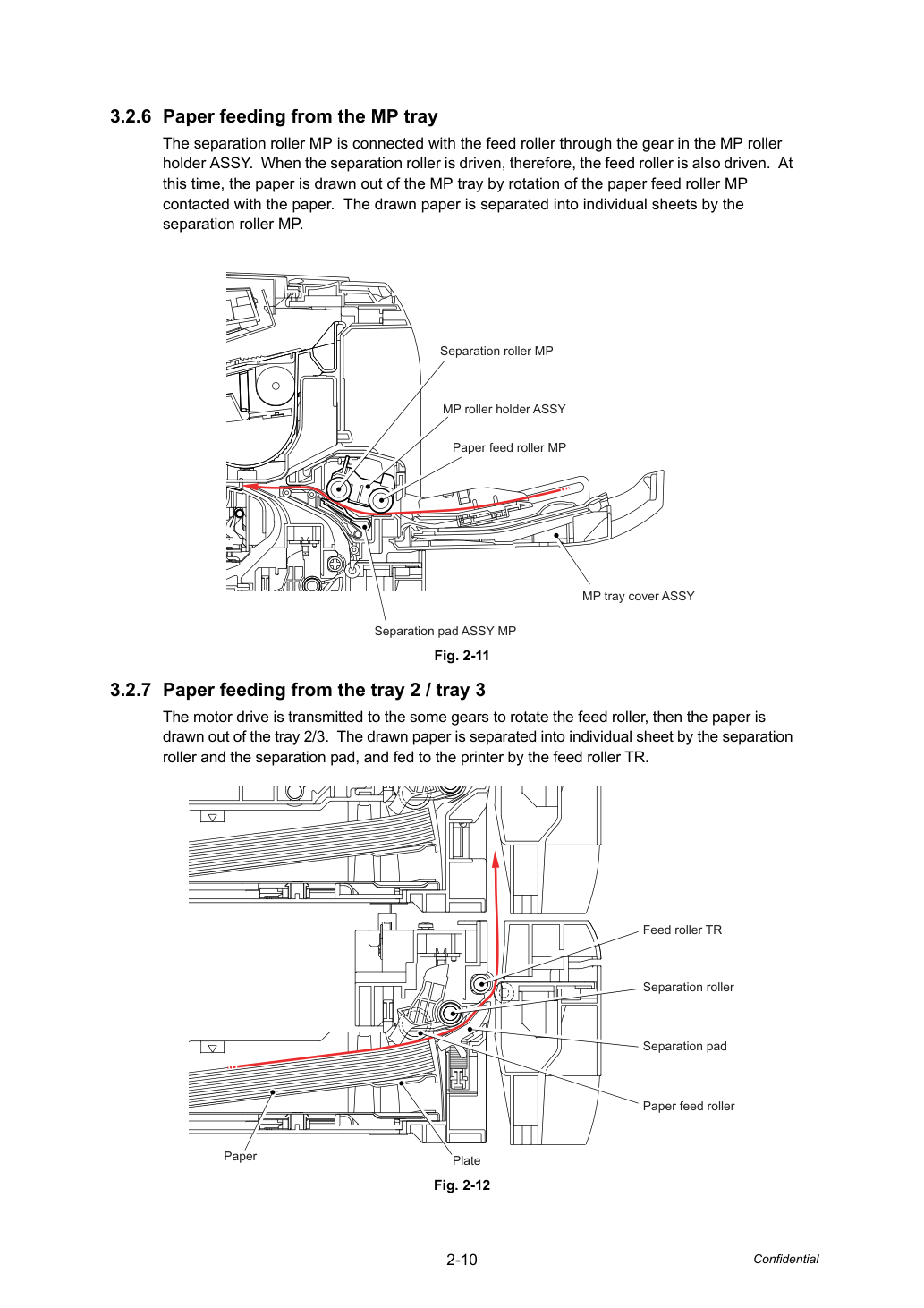

3.2.6 Подача бумаги из лотка MP Ролик разделения MP соединён с роликом подачи через шестерню в узле держателя ролика MP ASSY. Когда ролик разделения приводится в действие, ролик подачи также приводится в действие. При этом бумага извлекается из лотка MP вращением ролика подачи бумаги MP, соприкасающегося с бумагой. Извлекаемая бумага разделяется на отдельные листы роликом разделения MP.
3.2.7 Подача бумаги из лотка 2 / лотка 3 Привод двигателя передаётся на ряд шестерён для вращения ролика подачи, затем бумага извлекается из лотка 2/3. Извлекаемая бумага разделяется на отдельные листы роликом разделения и подушкой разделения, и подаётся в принтер роликом подачи TR.
3.3.1 Методы обнаружения и подсчёта ресурса тонера Когда машина обнаруживает конец ресурса тонера, красный светодиод Status загорается, и светодиод Toner загорается одновременно. в этом состоянии. Ресурс тонера отображается следующими двумя способами. Во-первых, такое указание отображается при обнаружении датчиком тонера; во-вторых, оно отображается в момент, когда скорость вращения вала проявки достигает верхнего предела.
Низкое количество оставшегося тонера может быть обнаружено путём проверки непрозрачности тонера в картридже с помощью датчика света пропускающего типа (transmissive photosensor).
Машина подсчитывает накопленное количество оборотов вала проявки.
- Обнаружение датчиком тонера
- Обнаружение посредством скоростей вращения вала проявки, достигших верхнего предела
Новый картридж тонера может напечатать примерно 8000 страниц размера A4 или Letter в односторонней печати при нормальной нагрузке (ISO/IEC19752). В случае лёгкой печати, если количество напечатанных страниц достигнет ресурса картриджа, индикация "Замените тонер" отображается включением светодиода Toner до полного истощения тонера, так как поверхность вала проявки или другие уплотнения тонера износились из-за вращения роликов.
Ресурс картриджа тонера варьируется в зависимости от среднего количества печати за одно задание.
Поскольку деградация тонера будет менее выраженной в случае непрерывной печати большего количества страниц, чем обычно, чем больше страниц печатается за одно задание, тем больше страниц может напечатать картридж тонера.
Увеличение количества включений выключателя питания и операций прогрева в сочетании с открытием или закрытием крышки также приводит к деградации тонера, поэтому чем чаще выполняются эти операции, тем меньше страниц может напечатать картридж тонера.
• При достижении конца ресурса картриджа сообщение "Замените тонер" отображается даже если тонер присутствует.
Таблица: Ресурс картриджа тонера в случае нажатия выключателя питания Off/ON перед печатью.

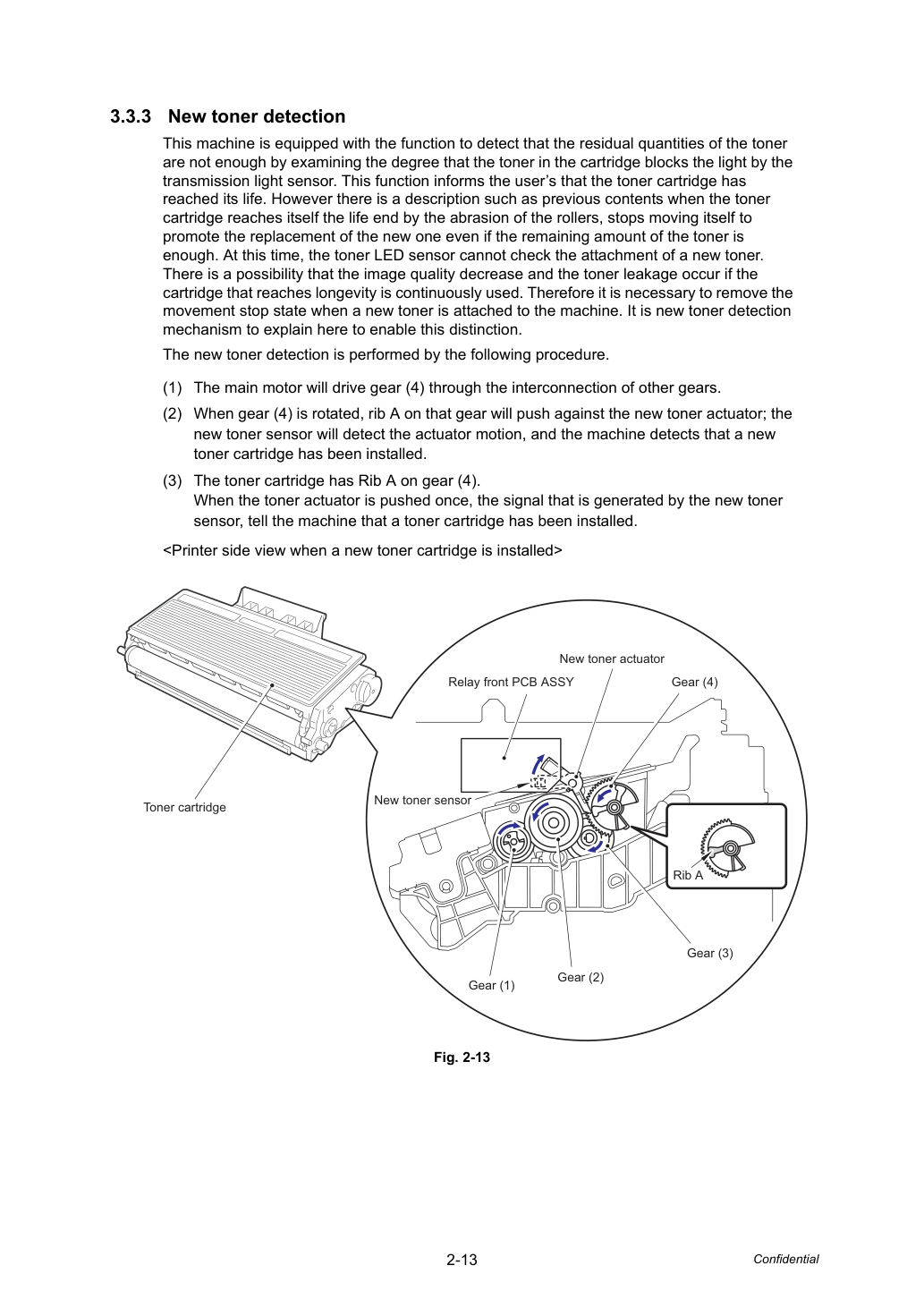

Эта машина оснащена функцией обнаружения того, что остаточное количество тонера недостаточно, путём проверки степени блокировки света тонером в картридже датчиком света пропускающего типа. Эта функция информирует пользователя о том, что картридж тонера достиг конца ресурса. Однако имеется описание, подобное предыдущему содержанию, когда картридж тонера достигает конца ресурса из-за износа роликов, прекращает движение, чтобы способствовать замене на новый, даже если остаточное количество тонера достаточно. При этом датчик светодиода тонера не может проверить установку нового тонера.
Существует вероятность снижения качества изображения и утечки тонера, если картридж с истекшим сроком продолжает использоваться. Поэтому необходимо удалить состояние остановки движения при установке нового тонера в машину. Это механизм обнаружения нового тонера, который объясняется здесь, чтобы обеспечить эту дифференциацию.
Обнаружение нового тонера выполняется следующим образом.
Когда актуатор тонера нажимается один раз, сигнал, генерируемый датчиком нового тонера, сообщает машине, что картридж тонера установлен.
- Главный двигатель будет приводить в действие шестерню (4) через взаимосвязь других шестерён.
- Когда шестерня (4) вращается, выступ A на этой шестерне будет давить на актуатор нового тонера; датчик нового тонера обнаружит движение актуатора, и машина определит, что установлен новый картридж тонера.
- Картридж с тонером имеет Ребро A на шестерне (4).
Когда механизм обнаружения нового тонера определяет замену картриджа на новый, напряжение смещения проявления инициализируется одновременно.
Тонер, используемый в принтере, имеет свойство, при котором плотность печати вначале светлая и постепенно темнеет в процессе использования. Смещение проявления управляет свойством тонера так, чтобы плотность печати была постоянной от первой до последней страницы.
Для получения результата печати с постоянной плотностью все время принтер подсчитывает количество напечатанных страниц сразу после замены картриджа и изменяет напряжение смещения в соответствии с накопленным количеством отпечатков с картриджем.
Напряжение смещения изменяется по этапам, описанным ниже:
- Когда датчик нового тонера обнаруживает замену картриджа на новый (полный), смещение проявления устанавливается на 400V (инициализация).
- После этого напряжение смещения пошагово снижается в соответствии с количеством отпечатков. Окончательно напряжение смещения составляет 315V.
<Когда используемый картридж вставлен после отображения "Замените Тонер" в результате обнаружения датчиком тонера *1> Значение счетчика до изменения непрерывно указывается как количество оборотов валика проявления. Независимо от количества тонера печать становится невозможной, когда количество оборотов валика проявления достигает верхнего предела.
*1 Исключая используемый картридж с малым остатком тонера.
*2 Напряжение смещения проявления сбрасывается на начальное значение один раз при вставке используемого картриджа.
Счетчик замен картриджа Счета нет Счетчик страниц для картриджа Непрерывно Покрытие для картриджа Непрерывно Напряжение смещения проявления Сброс (Начальное значение)*2 Примечание :
• Различие между новыми и бывшими в употреблении картриджами основано на обнаружении нового тонера, которое будет описано далее.

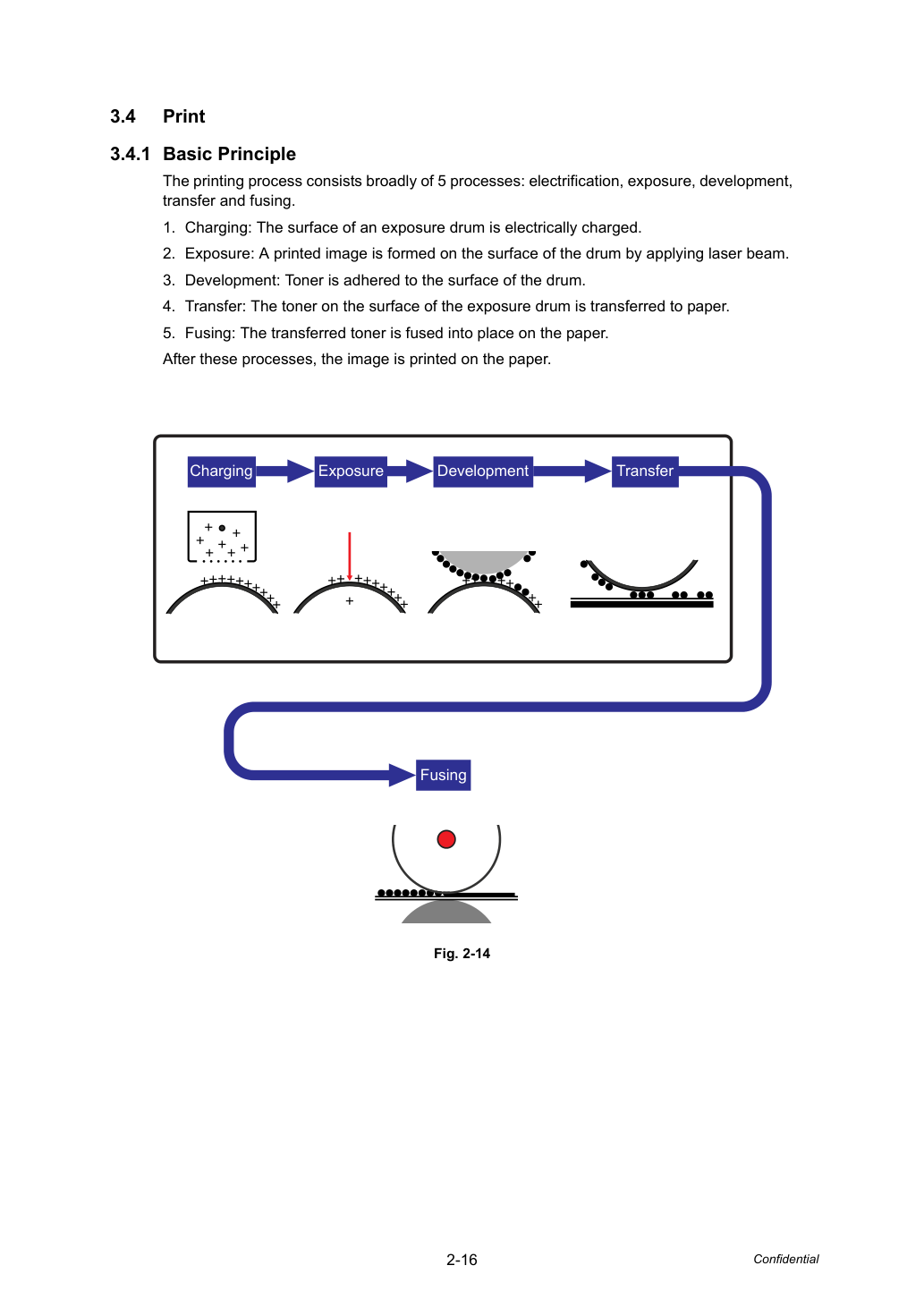

Процесс печати состоит из 5 основных процессов: зарядка, экспонирование, проявление, перенос и закрепление.
1. Зарядка: Поверхность барабана экспонирования электрически заряжается.
2. Экспонирование: На поверхности барабана формируется печатное изображение путем применения лазерного луча.
3. Проявление: Тонер прилипает к поверхности барабана.
4. Перенос: Тонер с поверхности барабана экспонирования переносится на бумагу.
5. Закрепление: Перенесенный тонер закрепляется на бумаге.
После этих процессов изображение печатается на бумаге.
Поток ионного заряда управляется постоянным напряжением сетки 850 V для обеспечения равномерного распределения на поверхности барабана. Для нанесения тонера на барабан экспонирования барабан должен быть равномерно электризован. Ионы производятся путем подачи высокого напряжения на корону провода.
• Уровень озона, выпускаемого из аппарата, менее 3,0 мг/ч, поэтому не вреден для организма человека. Применимые стандарты безопасности соблюдены.

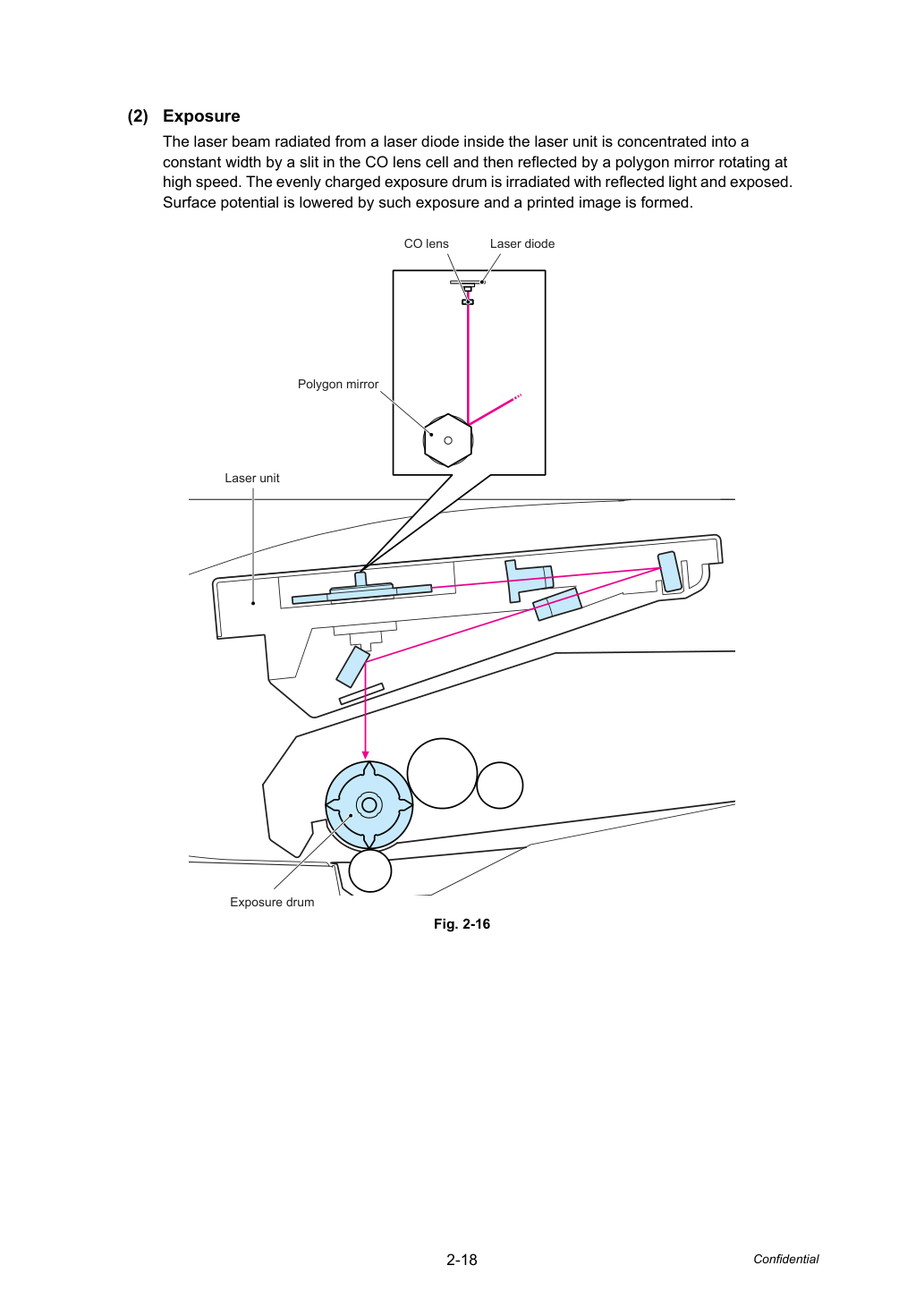

Лазерный луч, излучаемый лазерным диодом внутри лазерного модуля, сосредоточивается на постоянную ширину щелью в ячейке линзы CO и затем отражается многоугольным зеркалом, вращающимся на высокой скорости. Равномерно заряженный барабан экспонирования облучается отраженным светом и экспонируется.
Потенциал поверхности снижается при таком экспонировании и формируется печатное изображение.

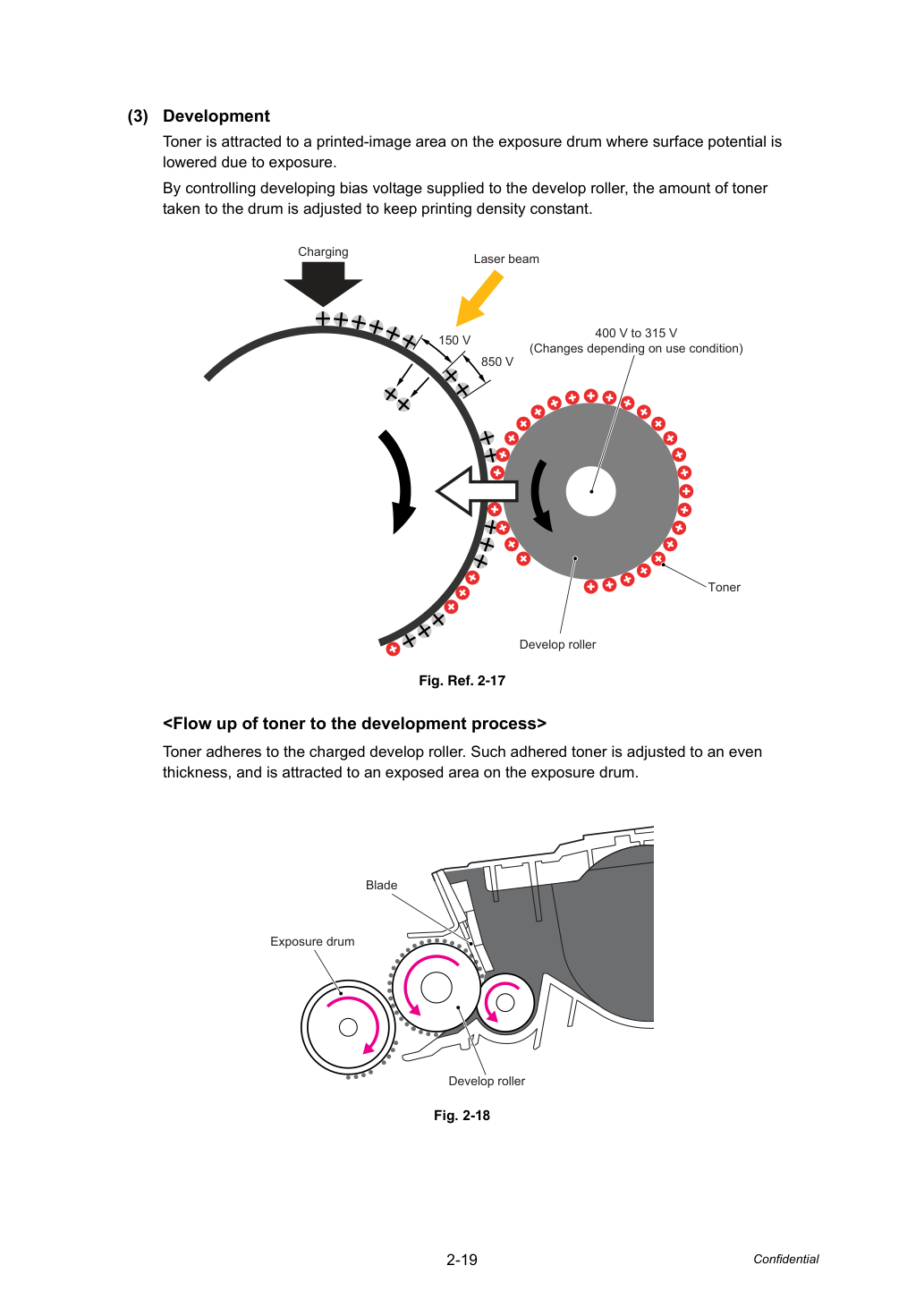

Тонер притягивается к области печатного изображения на барабане экспонирования, где потенциал поверхности снижен из-за экспонирования.
Путем управления напряжением смещения проявления, подаваемым на валик проявления, регулируется количество тонера, поступающего на барабан, для поддержания постоянной плотности печати.
Тонер прилипает к заряженному валику проявления. Такой прилипший тонер регулируется до равномерной толщины и притягивается к экспонированной области на барабане экспонирования.

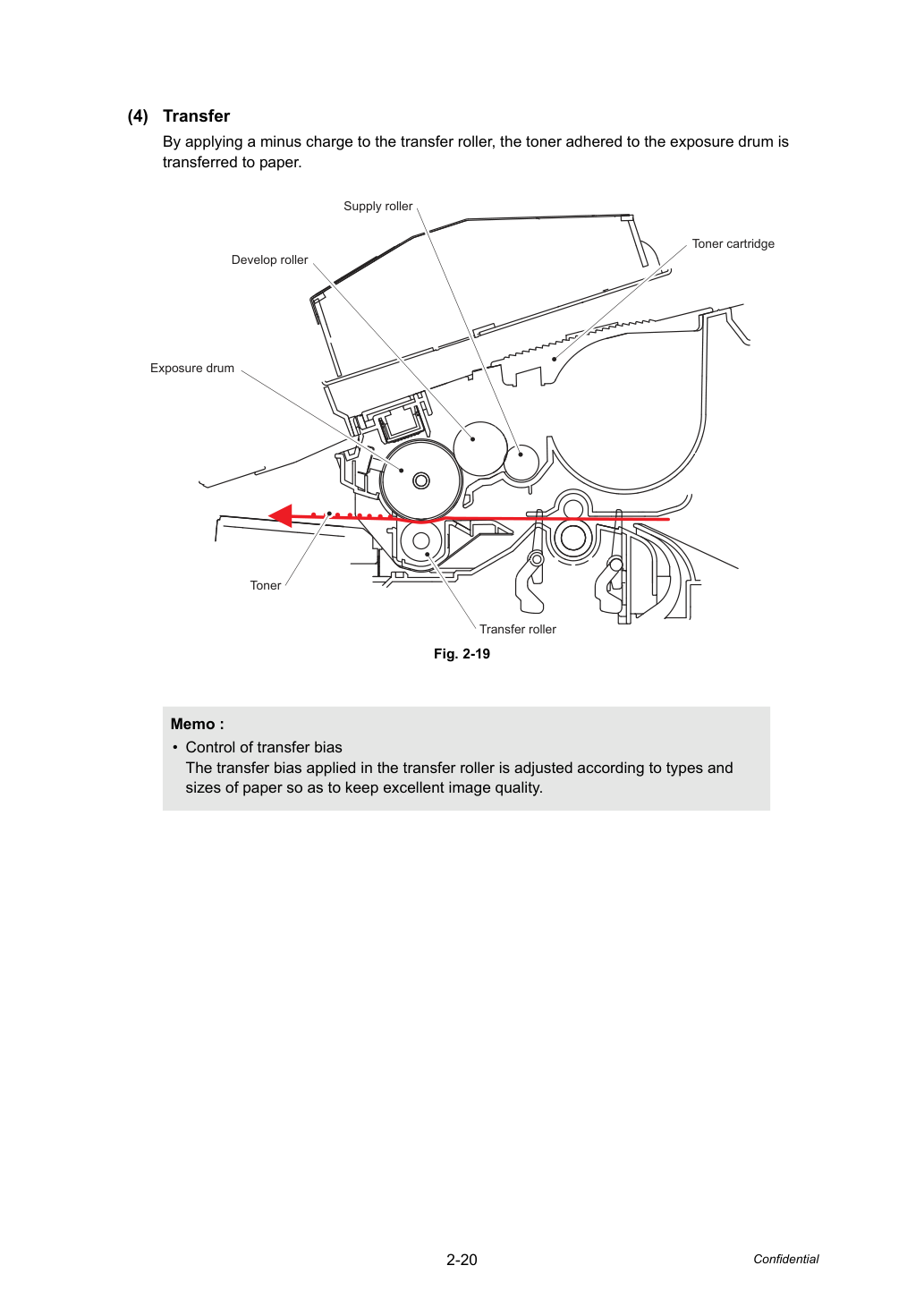

Путем подачи отрицательного заряда на валик переноса тонер, прилипший к барабану экспонирования, переносится на бумагу.
• Управление смещением переноса Смещение переноса, применяемое на валике переноса, регулируется в соответствии с типами и размерами бумаги для поддержания отличного качества изображения.

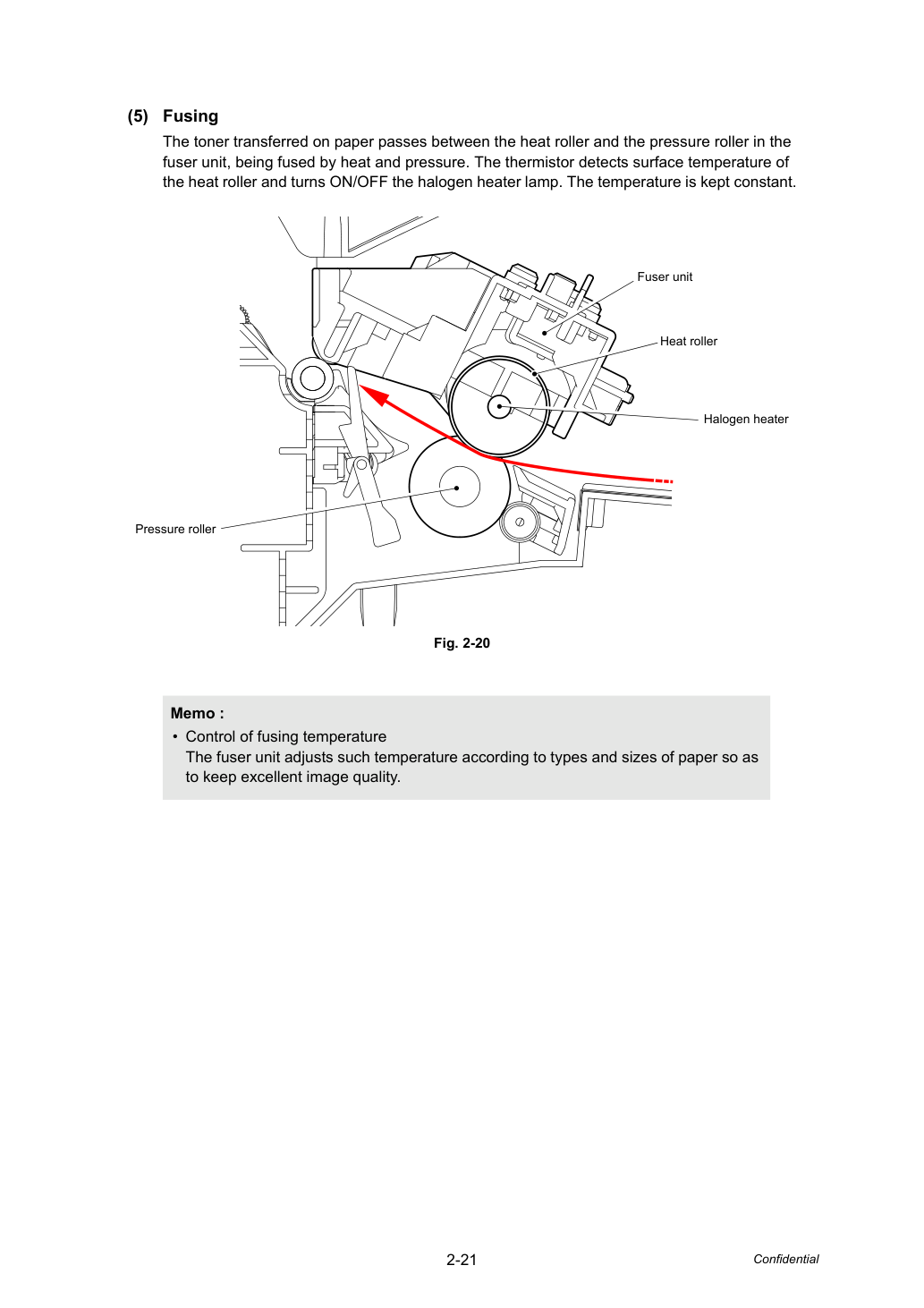

Тонер, перенесенный на бумагу, проходит между нагревательным валиком и прижимным валиком в узле термоузла, закрепляясь теплом и давлением. Термистор обнаруживает температуру поверхности нагревательного валика и включает/выключает лампу галогенного нагревателя. Температура поддерживается постоянной.
• Управление температурой закрепления Узел термоузла регулирует такую температуру в соответствии с типами и размерами бумаги для поддержания отличного качества изображения.

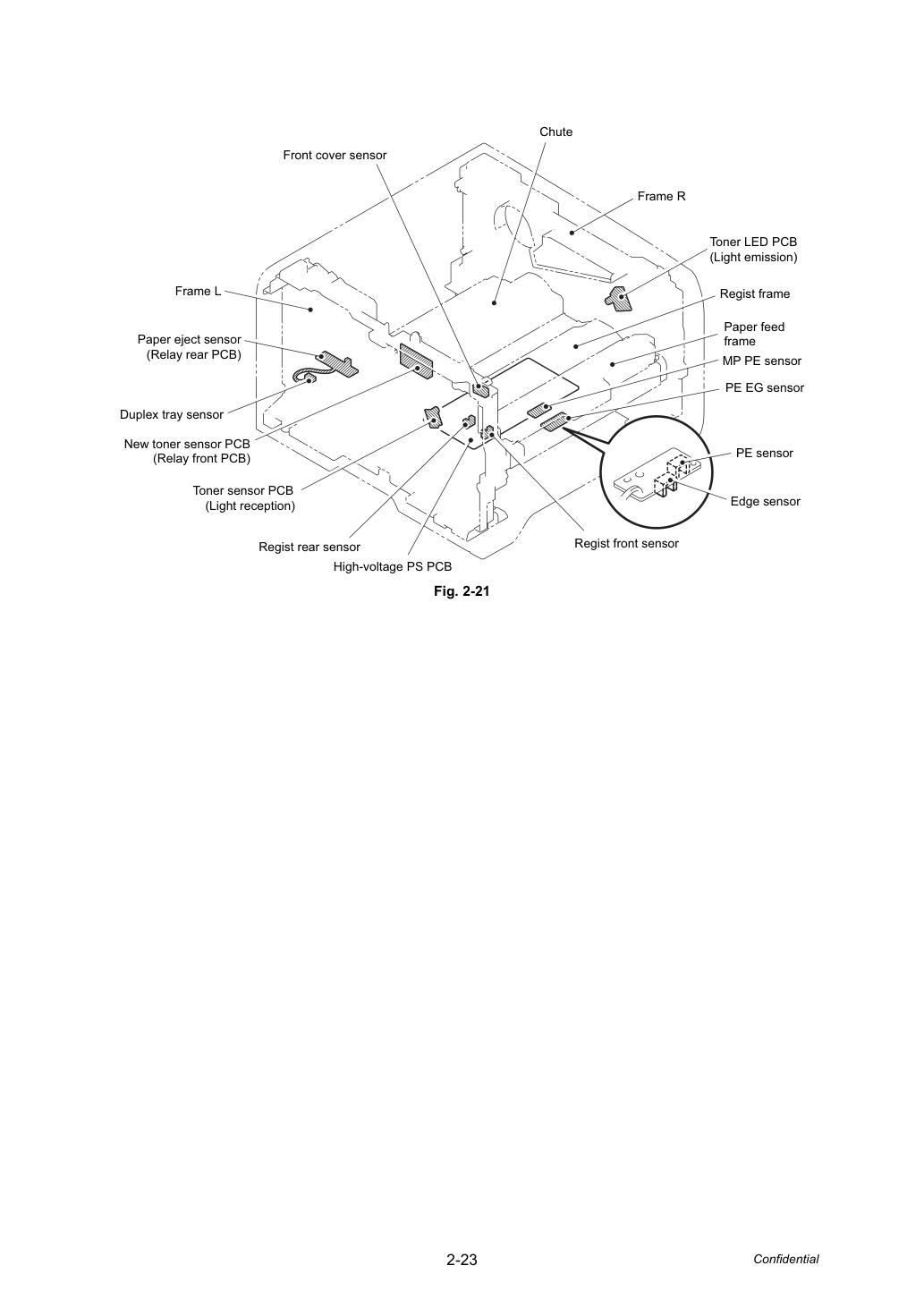

Расположение на Функция Регистр передний датчик Фотодатчик Высоковольтный ИП печатная плата Обнаружить позицию верхней части бумаги или отсутствие бумаги.
Управлять первой позицией печати на бумаге.
Обнаружить выброс бумаги.
Обнаружить, содержит ли картридж с тонером достаточно тонера.
переключатель Рама L Обнаружить открытие и закрытие передней крышки.
Обнаружить отсутствие бумаги в лотке подачи бумаги.
Обнаружить отсутствие лотка подачи бумаги.
Обнаружить отсутствие бумаги в лотке MP.
переключатель Реле задняя печатная плата Обнаружить открытие и закрытие задней крышки.
Обнаружить отсутствие узла двусторонней печати.
