Konica Minolta bizhub 164 — Основной корпус bizhub 164

← Konica Minolta bizhub 164 — все главы инструкции

После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.

Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.

При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.

• Для четкого обозначения переработанного раздела показывается слева от переработанного раздела.

представляет количество сделанных переработок.

• Для четкого обозначения переработанного раздела показывается в нижней внешней части соответствующей страницы.

представляет количество сделанных переработок.

Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.

• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:

Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.

• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:

Отметки переработки для Ver. 2.0 остаются без изменений.

Выпуск черновика Дата Версия сервис-мануала.

1. КОНФИГУРАЦИЯ СИСТЕМЫ

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

*1: Высота до стекла оригинала.

*2: При использовании многоцелевого лотка подачи MB-503.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

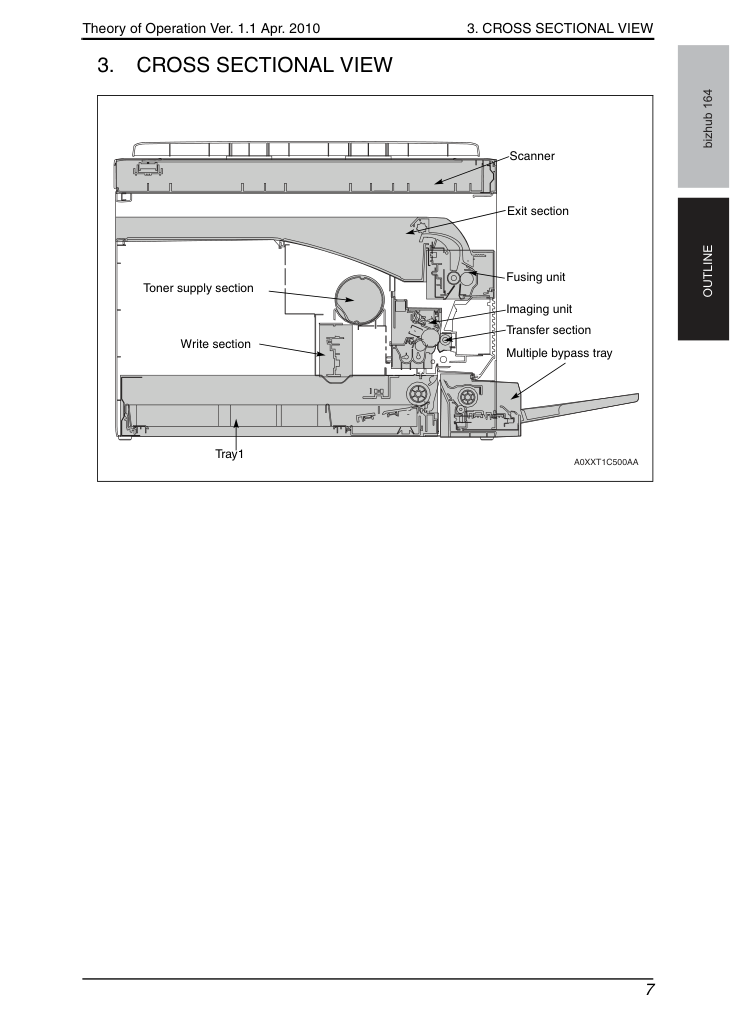

3. ВИД В СЕЧЕНИИ

4. ТРАКТ БУМАГИ

5. ОБЩАЯ КОНФИГУРАЦИЯ

преобразование • Датчик CIS используется для преобразования данных изображения, представленных светом, отраженным от оригинала, в соответствующий электрический сигнал, который затем поступает в блок обработки IR изображения.

обработка • Аналоговый электрический сигнал преобразуется в 8-битный цифровой сигнал изображения (преобразование A/D), который затем проходит через соответствующие корректировки перед поступлением в блок обработки PH изображения.

обработка • После прохождения корректировок цифровой сигнал изображения преобразуется в соответствующий электрический сигнал (преобразование D/A), посредством которого лазер включается или выключается по мере необходимости.

• Состоит из алюминиевой трубки, покрытой фотопроводящим слоем, на котором формируется электростатическое скрытое изображение.

• Равномерный отрицательный постоянный заряд наносится на всю поверхность барабана.

• Лазерный луч попадает на поверхность барабана, формируя электростатическое скрытое изображение.

• Отрицательно заряженный тонер в камере смешивания проявителя притягивается к электростатическому скрытому изображению, преобразуя его в видимое проявленное изображение.

• К ролику проявки прикладывается смещение проявки (Vb) для предотвращения притягивания тонера на участки барабана, соответствующие фоновым областям оригинала.

• Бумага подается из лотка подачи бумаги.

• К ролику переноса изображения прикладывается положительный постоянный заряд для переноса видимого изображения с поверхности барабана на бумагу.

• Пальцы отделения бумаги от барабана удаляют бумагу с поверхности барабана.

• Пластина нейтрализации заряда нейтрализует любой оставшийся заряд на бумаге.

• Остаточный тонер на поверхности барабана счищается.

• Тонер затем возвращается в блок проявки.

• Проявленное изображение постоянно закрепляется на бумаге с помощью сочетания тепла и прижима, прилагаемых роликом закрепления.

• Бумага выводится на выходной лоток.

5. ОБЩАЯ КОНФИГУРАЦИЯ

• Основной корпус имеет скорость обработки 77 мм/с.

• Скорость обработки не изменяется в зависимости от размера или типа бумаги. Вместо этого основной корпус контролирует интервалы между листами бумаги (время транспортировки бумаги).

Подробнее см. «БЛОК ЗАКРЕПЛЕНИЯ / Управление PPM».

6. РАЗДЕЛ ИНТЕРФЕЙСА

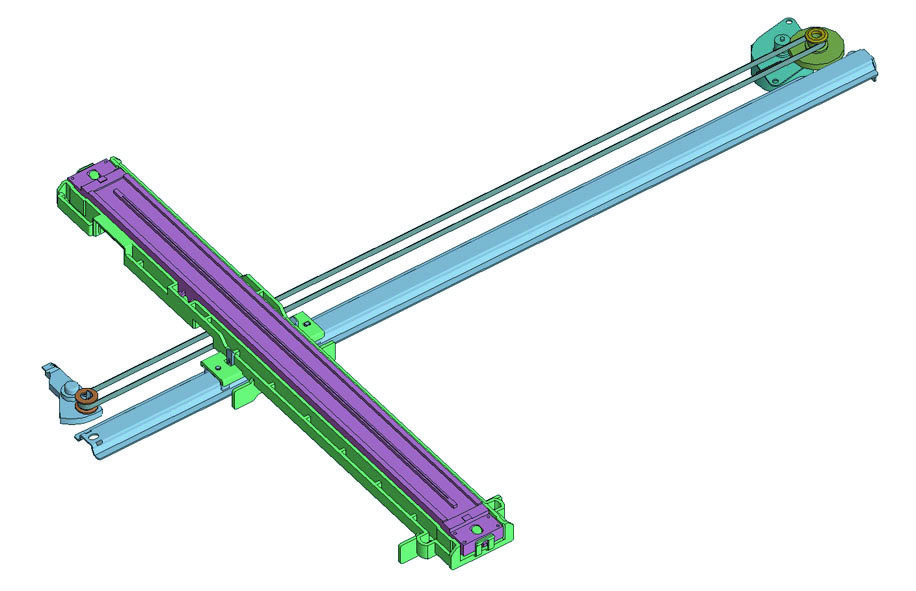

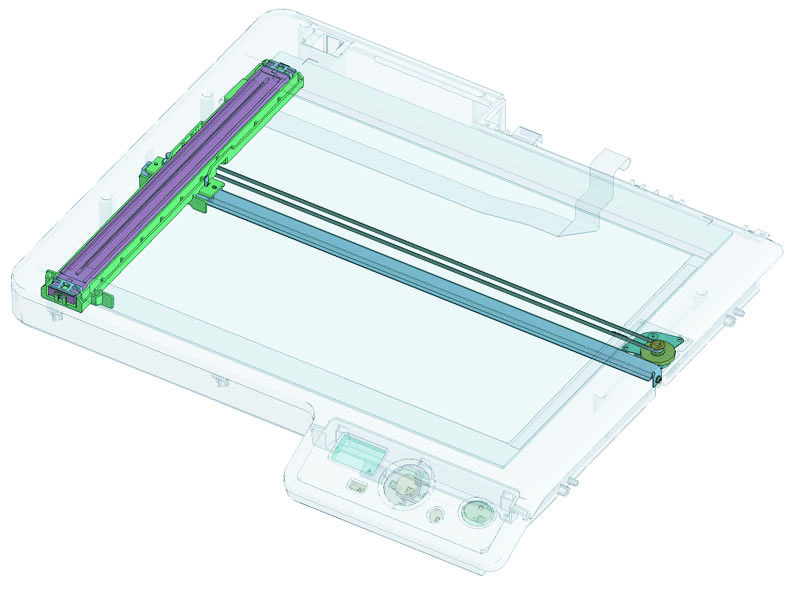

7. РАЗДЕЛ СКАНЕРА

При нажатии клавиши пуска сканер запускает последовательность затенения из положения ожидания в положение конца затенения.

При нажатии любой другой клавиши, кроме клавиши пуска, сканер запускает предварительную последовательность затенения из положения ожидания в положение конца затенения.

После предварительной последовательности затенения сканер останавливается в положении возврата. По истечении 30 секунд после этого сканер переходит в положение ожидания.

При нажатии клавиши пуска на этапе 1 выше или в течение периода 30 секунд после предварительной последовательности затенения сканер немедленно начинает движение сканирования.

После завершения движения сканирования сканер выполняет движение возврата, чтобы вернуться в положение возврата.

После завершения возвратного движения сканер запускает последовательность детектирования позиции Home.

После детектирования позиции Home сканер перемещается в позицию ожидания и останавливается.

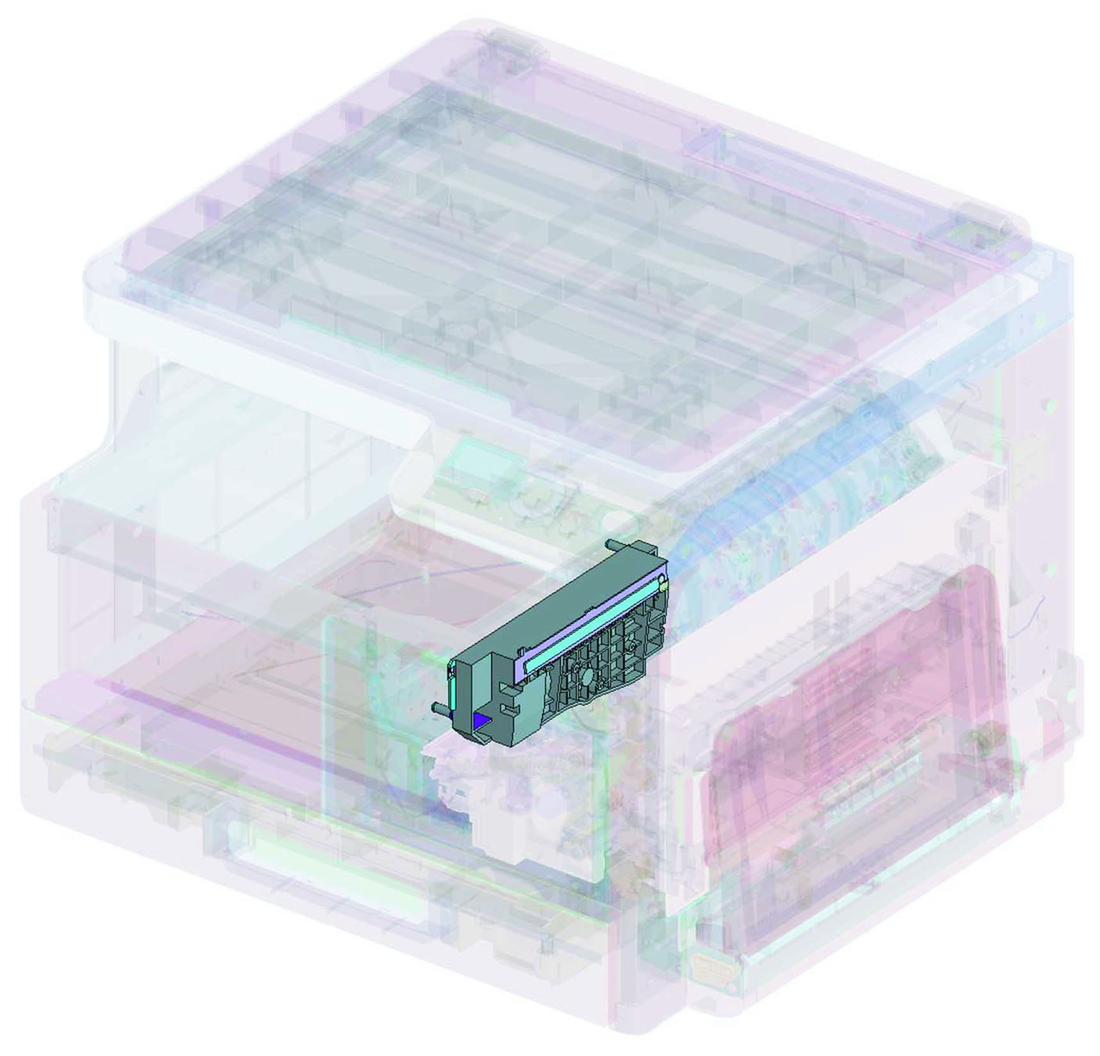

8. СЕКЦИЯ ЗАПИСИ

• Когда лазерный луч попадает на многогранное зеркало, свет, отражённый от многогранного зеркала (Polygon Mirror), направляется на печатный барабан через линзу и зеркало возврата.

• Многогранное зеркало имеет четыре грани, вращаемые на высокой скорости двигателем многогранного зеркала (polygon motor).

• Зеркало SOS и датчик SOS (sos sensor) поддерживают постоянство момента времени, когда начинается излучение лазерного луча для каждой строки основного сканирования.

8. СЕКЦИЯ ЗАПИСИ

• Позиция начала печати в направлении CD определяется сигналом начала печати CD (HSYNC), выводимым с платы управления принтером, и шириной носителя.

• Область излучения лазера определяется размером носителя. Однако на обоих краях носителя имеется зона без излучения шириной 4,0 мм.

• Позиция начала печати в направлении FD определяется сигналом начала печати FD (TOD), выводимым с платы управления принтером, и длиной носителя.

• Область излучения лазера определяется размером носителя. Однако на переднем и заднем краях носителя имеется зона без излучения шириной 4,0 мм.

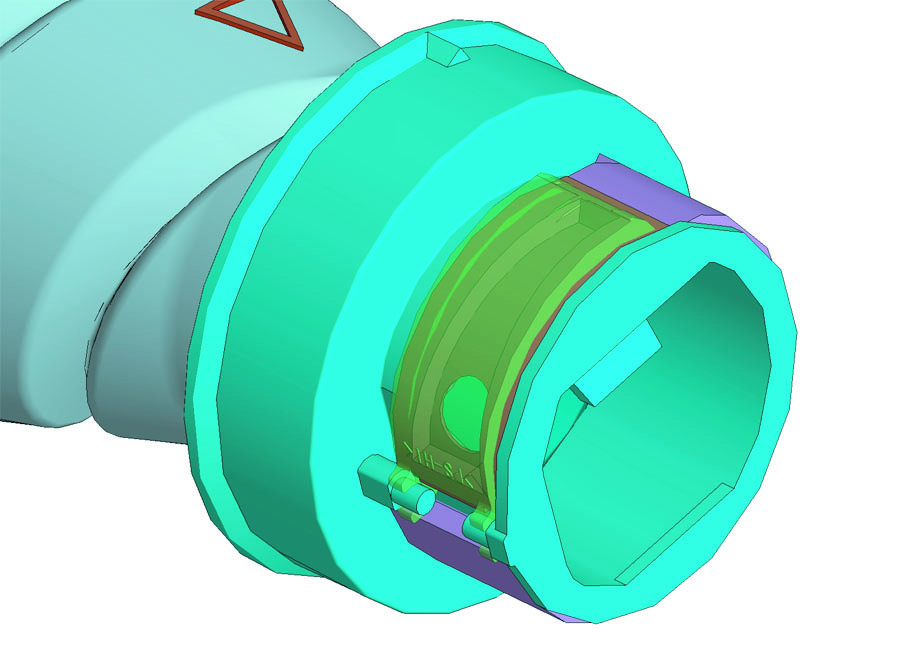

9. СЕКЦИЯ ПОДАЧИ ТОНЕРА

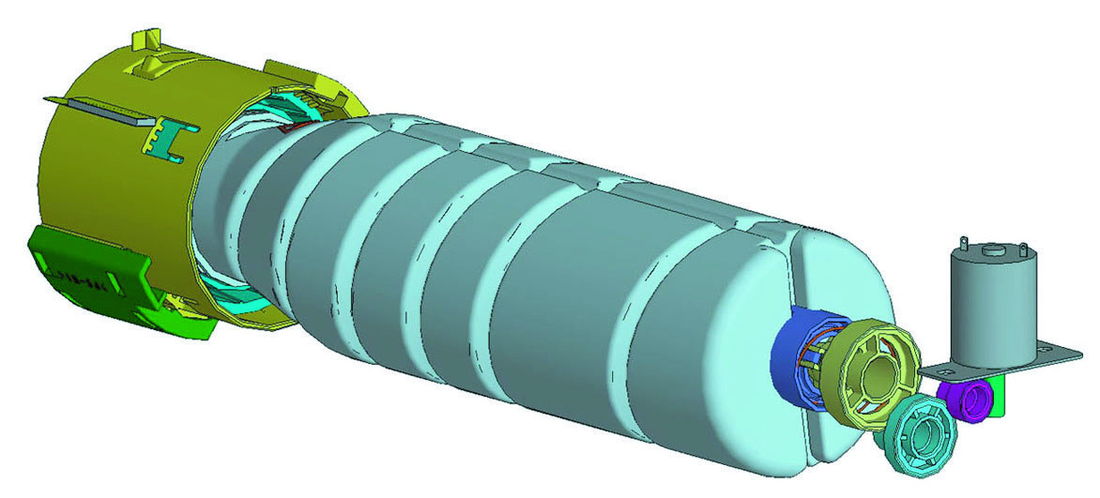

• Тонер подаётся из бутыля с тонером в камеру смешивания проявителя.

Двигатель подачи тонера (M2) вращает муфту (coupling), которая вращает бутыль с тонером.

Для регулирования количества тонера, подаваемого из бутыля с тонером, в наружном кольце муфты предусмотрена дозирующая камера.

При вращении бутыля с тонером тонер из дозирующей камеры падает.

При повторном вращении бутыля с тонером дверца подачи открывается за счёт веса тонера в дозирующей камере и тонер падает.

Тонер из дозирующей камеры транспортируется шнеком подачи тонера в камеру смешивания проявителя.

Шнек подачи тонера вращается двигателем подачи тонера (M2).

Тонер падает в дозирующую камеру.

9. СЕКЦИЯ ПОДАЧИ ТОНЕРА

• Количество тонера, израсходованного для изображения (количество точек), рассчитывается для каждой печати во время печати. Рассчитанное значение сравнивается с отношением T/C, считываемым датчиком TCR (TCR sensor). Основной блок определяет необходимость пополнения тонера.

• Если требуется пополнение тонера, бутыль с тонером поворачивается на полный оборот.

• Отношение T/C рассчитывается после последовательности пополнения. Если пересчитанное отношение T/C равно или больше предварительно установленного значения в %, последовательность пополнения завершается. Если отношение меньше предварительно установленного значения, последовательность пополнения тонера выполняется снова.

• Если отношение T/C низкое, основной блок принудительно запрещает начало нового цикла печати и восстанавливает требуемый уровень отношения T/C.

• Два режима управления выполняются в соответствии с моментом времени, когда выполняется последовательность восстановления T/C.

• Эта последовательность выполняется при детектировании условия опустошения тонера во время цикла печати.

• Как только детектируется условие опустошения тонера, цикл печати временно прерывается и выполняется последовательность пополнения тонера.

Главный двигатель и двигатель подачи тонера включаются для пополнения тонера.

Восстанавливается предварительно установленное отношение T/C или выше.

Отношение T/C восстанавливается на 1 % или более.

Отношение T/C не восстанавливается на 1 % или более.

Двигатель подачи тонера отключается и после предварительно установленного периода времени главный двигатель отключается.

Двигатель подачи тонера остаётся включённым в течение предварительно установленного периода времени для пополнения тонера.

Главный двигатель и двигатель подачи тонера отключаются и на панели управления выводится сообщение об опустошении тонера.

9. СЕКЦИЯ ПОДАЧИ ТОНЕРА

bizhub 164 КОНСТРУКЦИЯ / РАБОТА B. Последовательность восстановления T/C B

• Эта последовательность выполняется, если:

Передняя крышка или правая дверца открывается и закрывается в условии опустошения тонера.

Питание выключается и включается в условии опустошения тонера.

Выдана команда подачи тонера.

Детектирование условия опустошения тонера

• Основной блок детектирует условие опустошения тонера на основе отношения T/C в узле проявления.

Главный двигатель и двигатель подачи тонера включаются для пополнения тонера.

Восстанавливается предварительно установленное отношение T/C или выше.

Отношение T/C восстанавливается на 1 % или более.

Двигатель подачи тонера остается в рабочем состоянии в течение предварительно установленного периода времени для пополнения запаса тонера.

T/C меньше предварительно установленного значения.

Отношение T/C не восстанавливается на 1 % или более.

T/C меньше предварительно установленного значения.

T/C 6% или больше Включено Норма T/C менее 6% Включено Тонер пуст T/C коэффициент менее 4% обнаружен и условие менее 4% T/C обнаружено пять раз подряд.

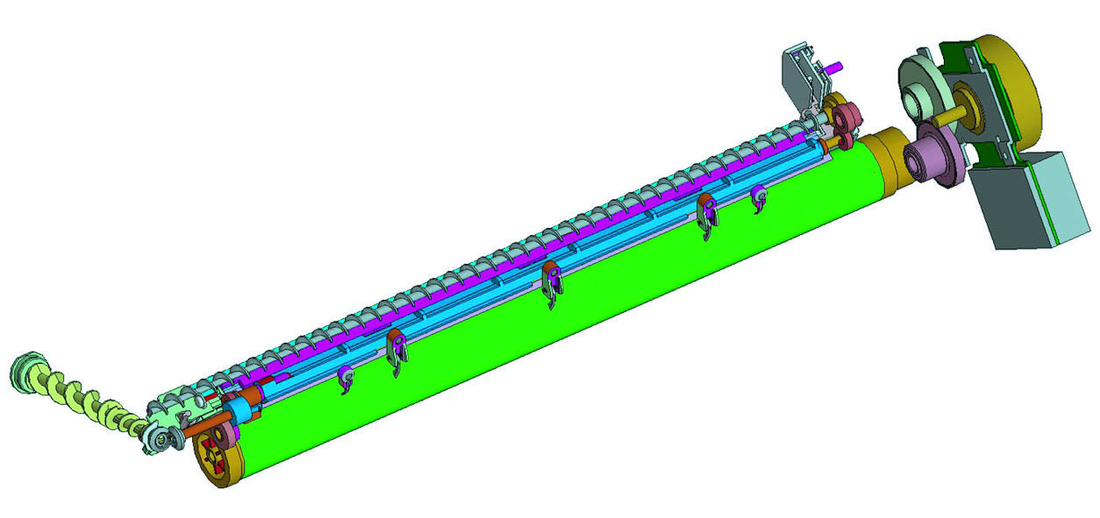

10. РАЗДЕЛ УЗЛА ИЗОБРАЖЕНИЯ

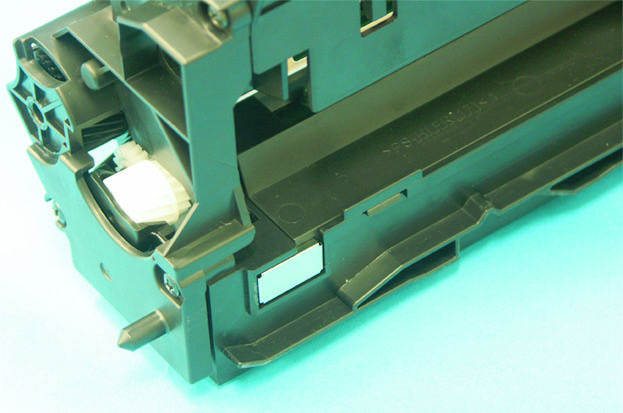

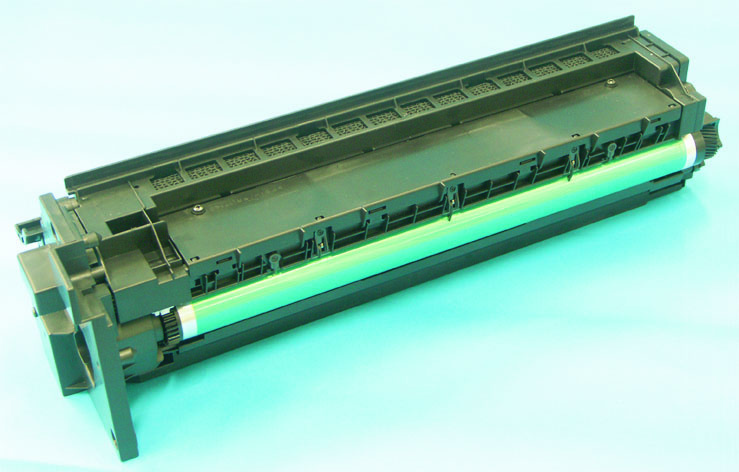

• Ресурс узла изображения рассчитывается на основе периода времени вращения барабана (время работы главного двигателя).

• При достижении времени вращения барабана значения ресурса на панели управления появляется сообщение о ресурсе.

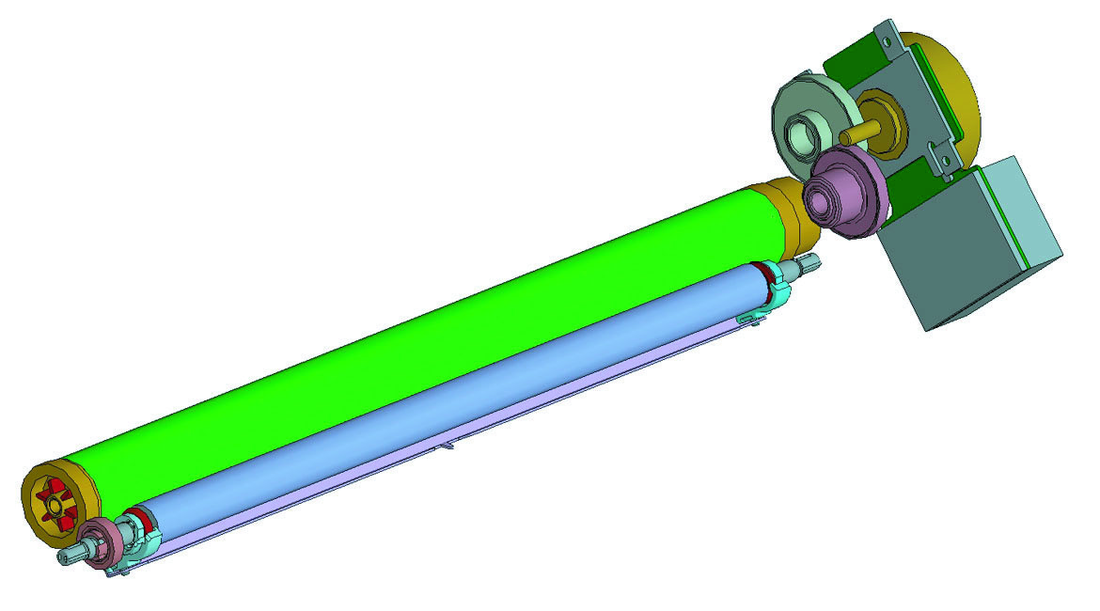

11. РАЗДЕЛ УЗЛА ИЗОБРАЖЕНИЯ (Барабан)

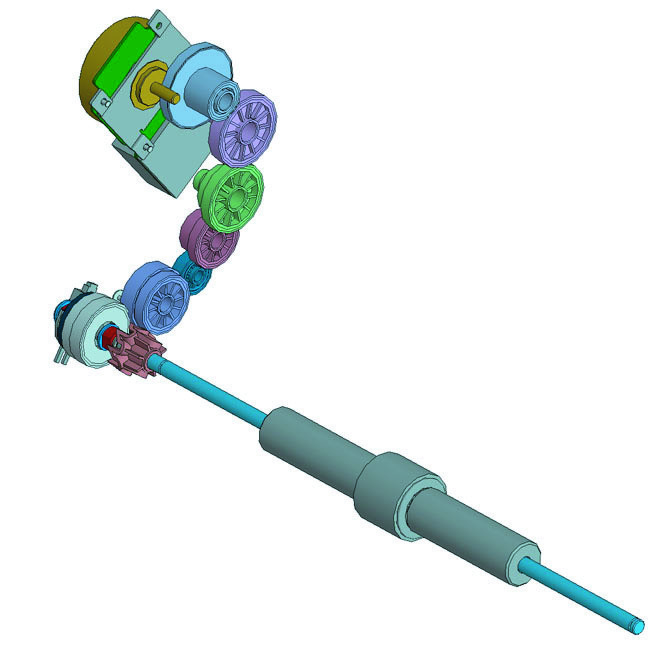

• Барабан приводится в движение главным двигателем через редукторный механизм.

• Главный двигатель приводит в движение не только барабан, но также узел переноса изображения и системы подачи бумаги и синхронизирующего привода.

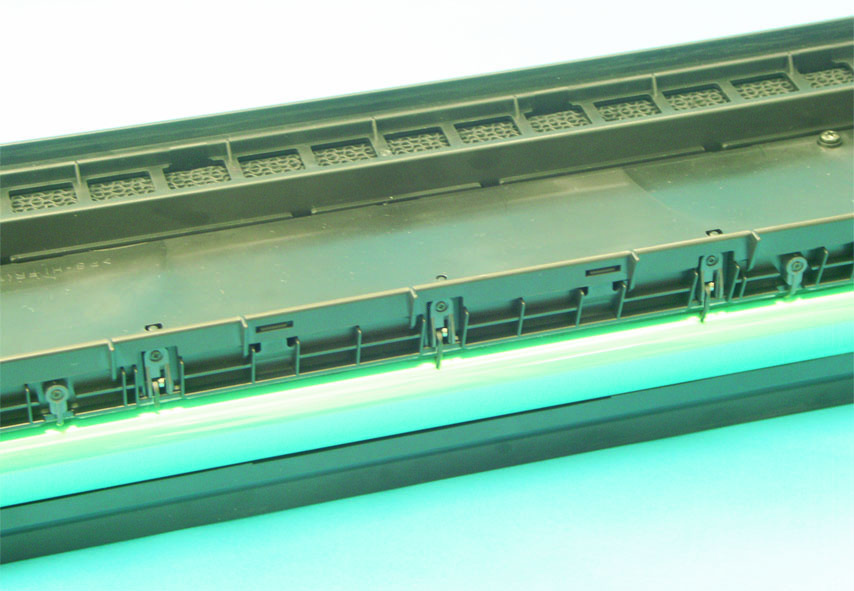

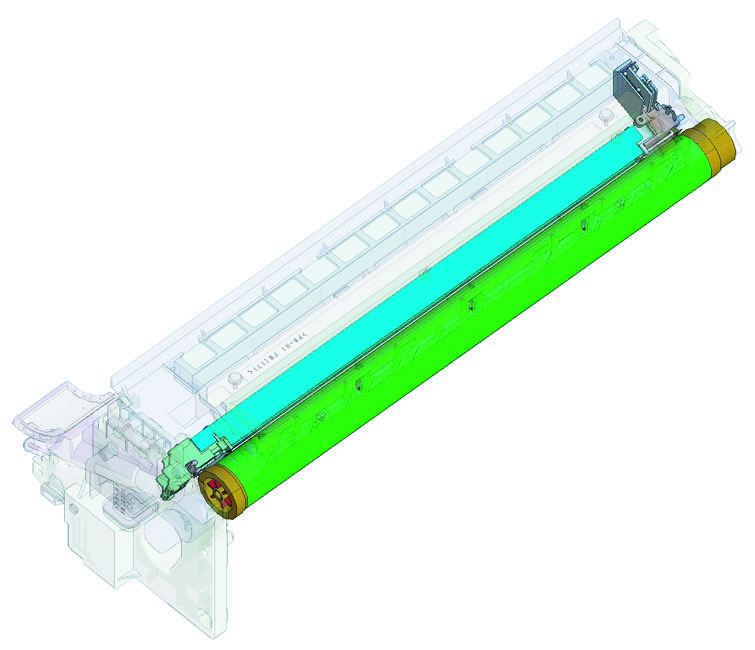

12. РАЗДЕЛ УЗЛА ИЗОБРАЖЕНИЯ (зарядный коротрон)

• Поверхность барабана получает заряд через коронный разряд от зарядного коротрона барабана.

• Сетчатая сетка, расположенная между проводом коротрона и барабаном, обеспечивает равномерное распределение заряда по всей поверхности барабана.

• Коротронный узел имеет гребенчатый электрод, который разряжается только в направлении сетчатой сетки. Это обеспечивает меньшее образование озона по сравнению с проводным электродом.

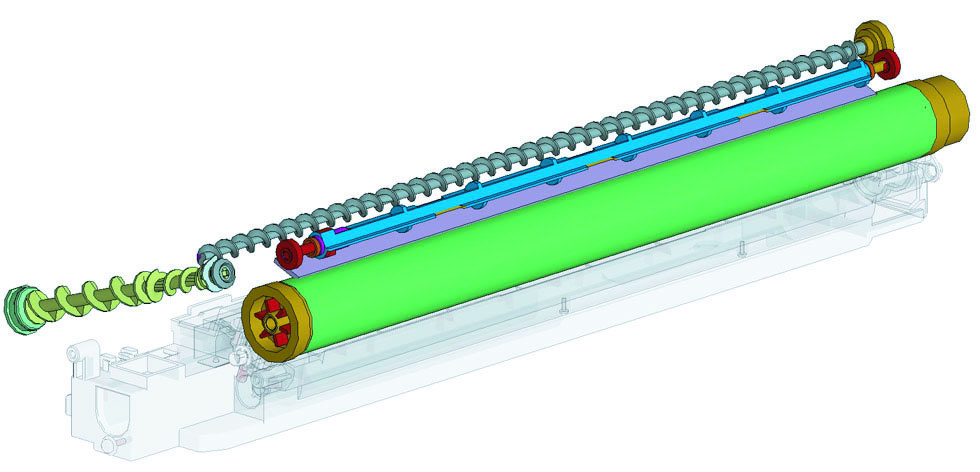

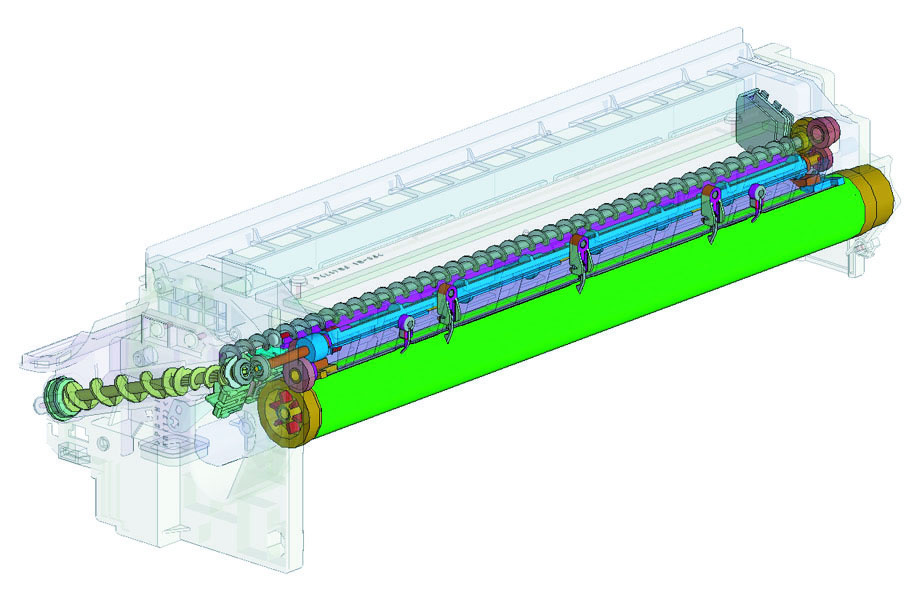

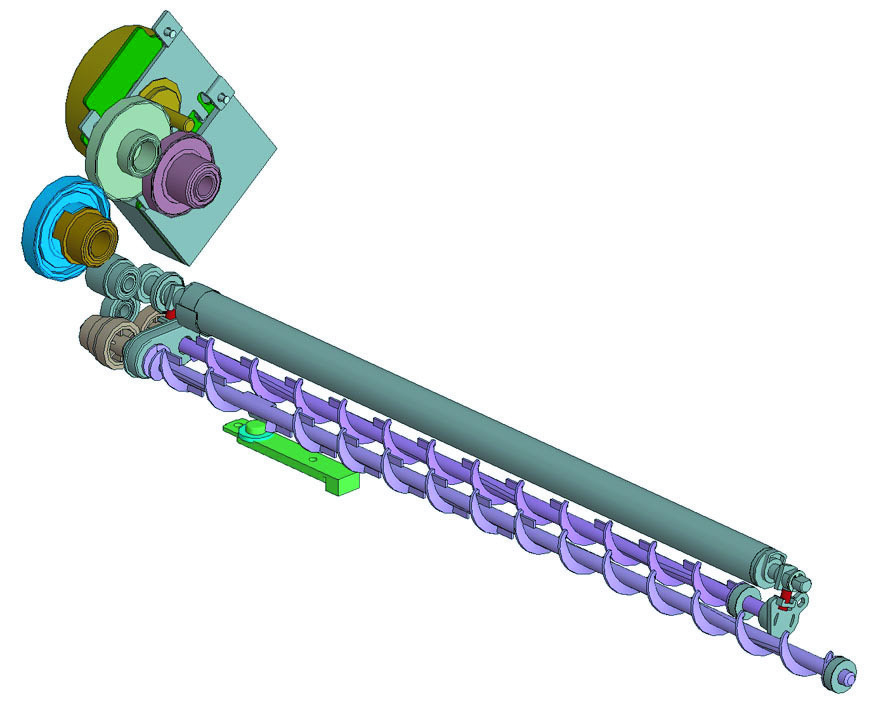

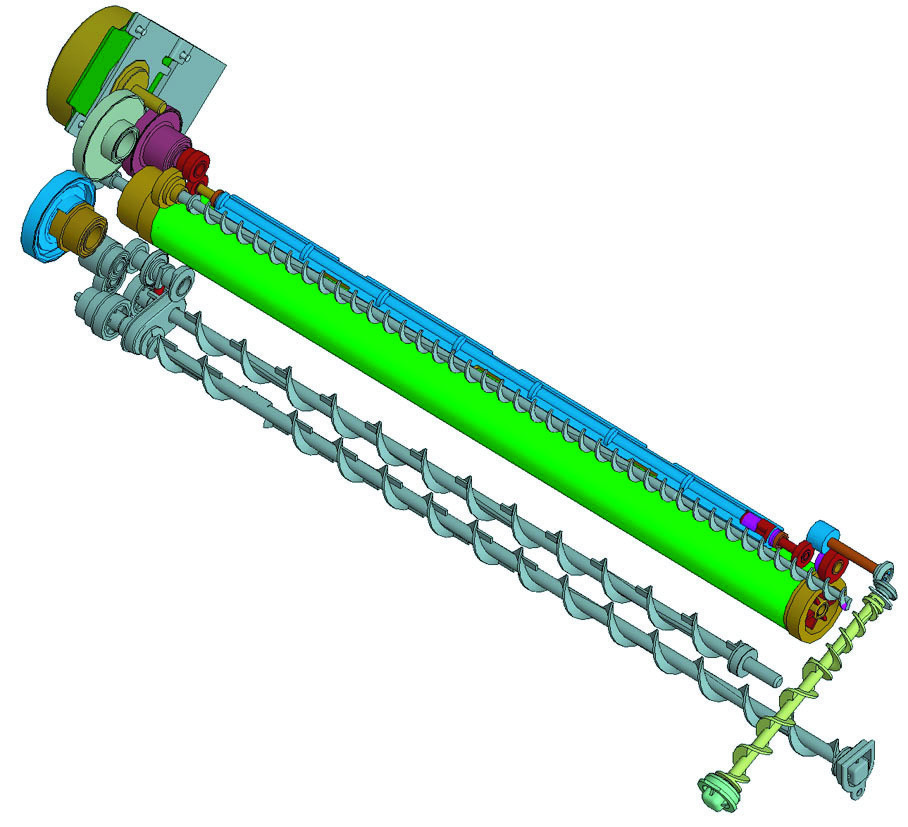

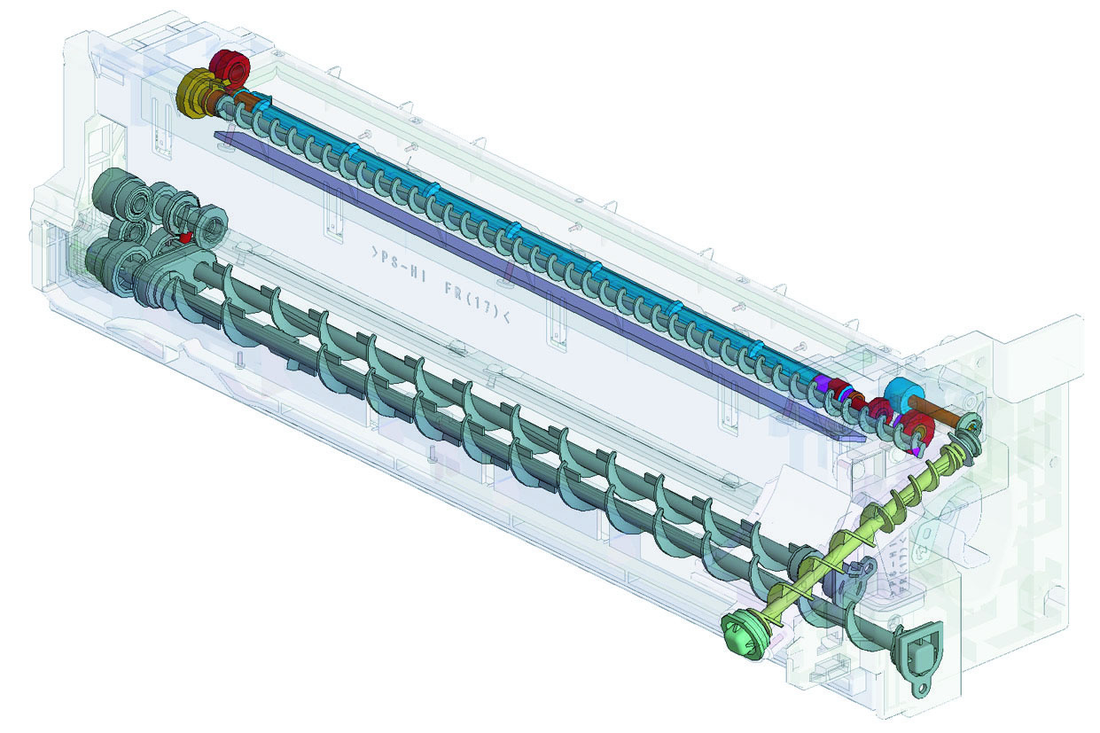

13. РАЗДЕЛ УЗЛА ИЗОБРАЖЕНИЯ (проявление)

Тонер из тонер-картриджа подается в порт подачи тонера узла проявления через вспомогательный вал подачи тонера/2.

Тонер подается на заднюю часть корпуса мешалкой и на переднюю часть корпуса винтом подачи тонера.

Механизм определения уровня тонера (датчик TCR) обнаруживает коэффициент T/C проявителя в камере смешивания проявителя.

Тонер, поданный на вспомогательный вал подачи тонера, подается на вал проявления.

При этом количество тонера на валу проявления регулируется дозирующим лезвием.

Тонер на валу проявления приклеивается (подается) к участку скрытого изображения на барабане.

13. РАЗДЕЛ УЗЛА ИЗОБРАЖЕНИЯ (проявление)

• К валу проявления прикладывается Vb (-DC, AC).

• Vb (-DC) прикладывается для предотвращения прилипания тонера к фону изображения.

• Vb (AC) прикладывается для улучшения хорошего отделения тонера от носителя.

• Количество тонера, прилипшего к поверхности барабана, изменяется в соответствии с разницей потенциалов между напряжением (Vi) на поверхности барабана и Vb (-DC).

• Большая разница = прилипает большее количество тонера.

• Малая разница = прилипает меньшее количество тонера.

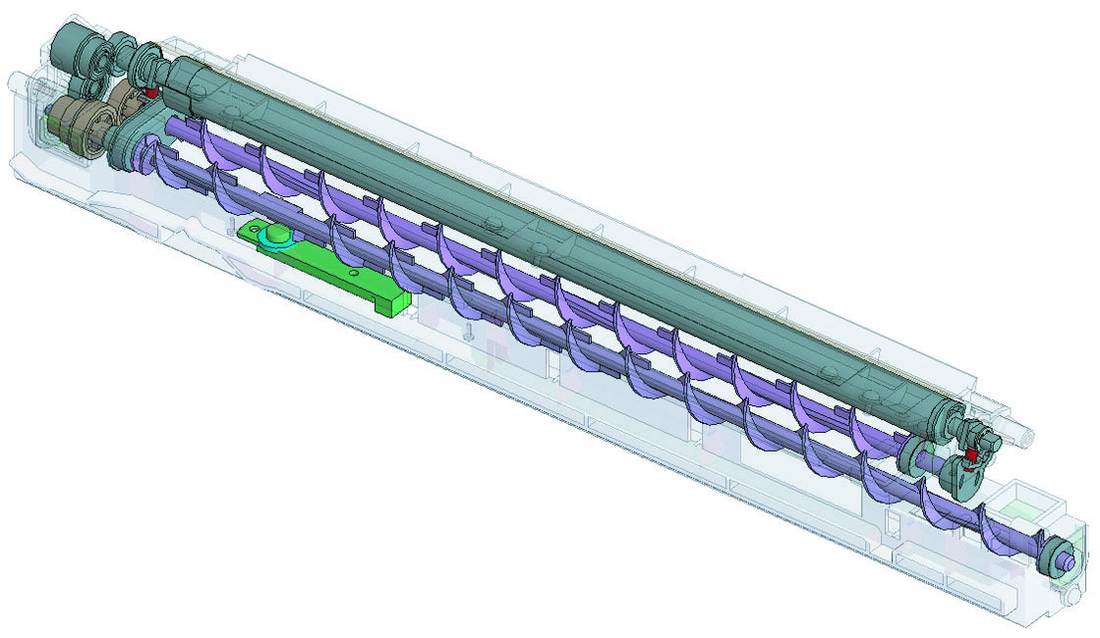

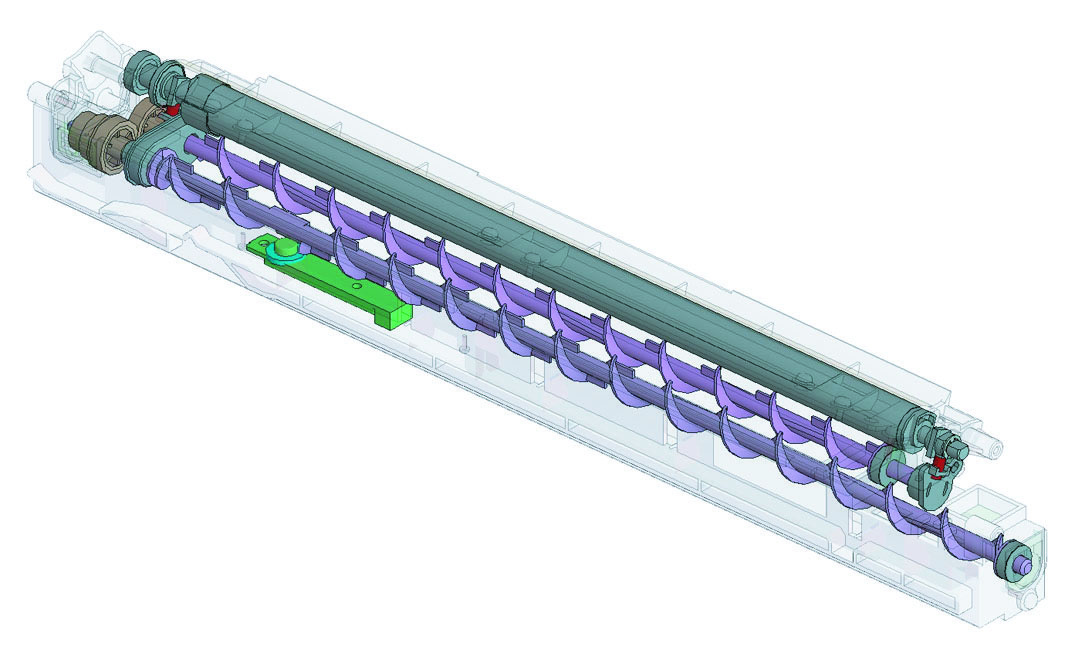

• Проявитель в камере смешивания проявителя интенсивно перемешивается и корректируется выходное напряжение датчика TCR.

• Выходное напряжение служит данными для расчета коэффициента T/C. Эта регулировка должна выполняться при каждой смене проявителя.

То есть выполнять автоматическую регулировку датчика TCR только при смене проявителя.

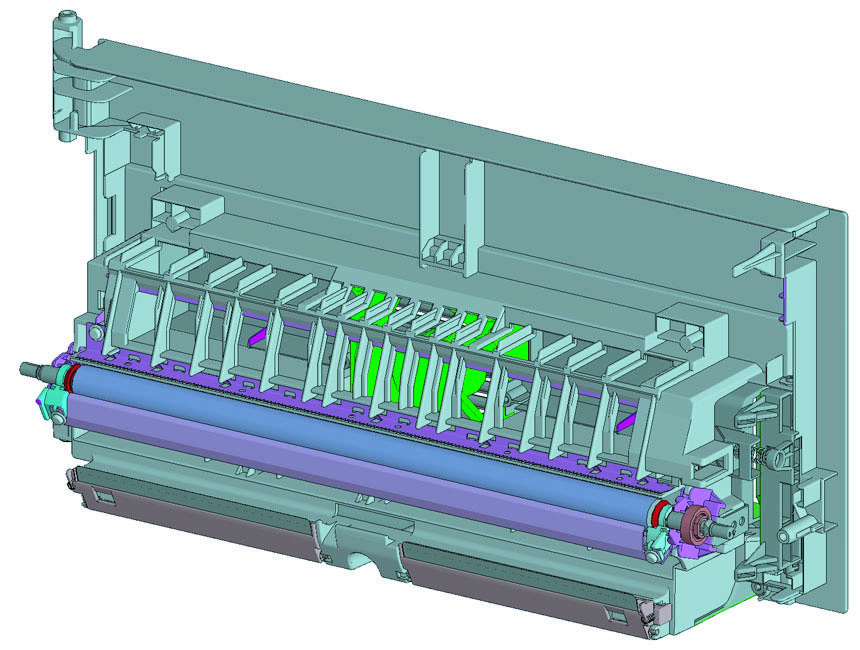

14. РАЗДЕЛ ПЕРЕНОСА/РАЗДЕЛЕНИЯ

• К валику переноса изображения прикладывается положительный заряд для переноса изображения тонера, сформированного на поверхности барабана, на бумагу.

• Заряд, прикладываемый к валику переноса изображения, изменяется в соответствии со следующими условиями для обеспечения стабилизации эффективности переноса изображения.

Ширина бумаги: чем меньше ширина бумаги, тем больше величина заряда.

Коэффициент В/Ч изображения: чем выше покрытие, тем больше величина заряда.

• К валику переноса поочередно прикладываются положительное и отрицательное напряжения смещения постоянного тока. Это позволяет остаткам тонера на поверхности валика переноса переноситься обратно на барабан, таким образом очищая валик переноса.

• Тонер, перенесенный обратно на ремень переноса, собирается очищающим лезвием.

• Очистка выполняется во время цикла прогрева после открытия и закрытия передней или правой дверцы.

14. РАЗДЕЛ ПЕРЕНОСА/РАЗДЕЛЕНИЯ

• Для нейтрализации потенциала заряда, оставшегося на бумаге, прошедшей стадию переноса изображения, на направляющей пластине после валика переноса установлена пластина нейтрализации заряда.

• Разделение бумаги осуществляется системой разделения кривизной, которая действует на диаметры барабана и валика переноса изображения.

Поскольку барабан имеет малый диаметр, вероятность наматывания бумаги на барабан отсутствует. Бумага разделяется собственным весом.

• Пластина нейтрализации заряда нейтрализует остаточный заряд на бумаге после переноса изображения, предотвращая шум разряда при отделении бумаги.

• Пальцы отделителя печатного барабана обеспечивают правильное отделение от поверхности барабана тонкой бумаги или других типов бумаги, сложных для отделения.

15. СЕКЦИЯ СБОРА ТОНЕРА

• Лезвие очистки используется для соскабливания остаточного тонера с поверхности печатного барабана.

• Тонер, удаляемый лезвием очистки, подхватывается винтом черпания тонера и транспортируется винтом транспортировки тонера/1 и винтом транспортировки тонера/2 в камеру смешивания проявителя.

• Предусмотрен контроль для предотвращения попадания пыли бумаги между лезвием очистки и печатным барабаном. Когда суммарное время вращения печатного барабана достигает установленного значения, печатный барабан вращается в обратном направлении (путем обратного вращения главного двигателя).

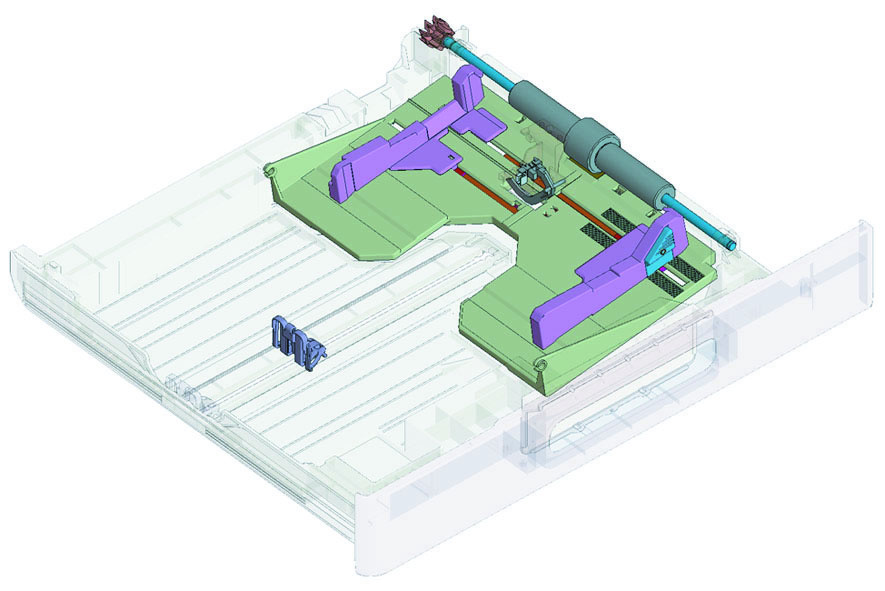

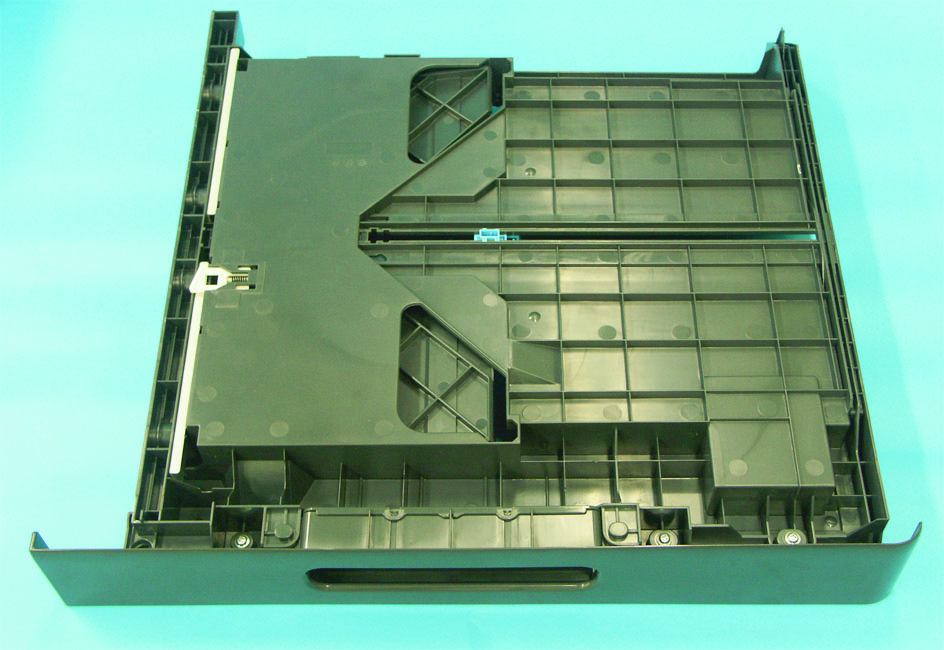

16. СЕКЦИЯ ПОДАЧИ БУМАГИ (Лоток1)

• Прижимная пластина носителя прижимается в заблокированное положение (в котором носитель загружен).

• Загрузите стопку носителей, затем сдвиньте лоток в корпус. Это приводит к разблокировке рычага отпускания прижимной пластины.

• Прижимная пластина носителя (стопка носителей) прижимается к ролику подачи.

• Прижимная пластина носителя (стопка носителей) постоянно прижимается пружинами вверх.

16. СЕКЦИЯ ПОДАЧИ БУМАГИ (Лоток1)

• Когда муфта подачи бумаги Лотка1 (CL1) активирована, привод от главного двигателя (M1) передается к ролику подачи бумаги через муфту захвата и ролик захвата вращается.

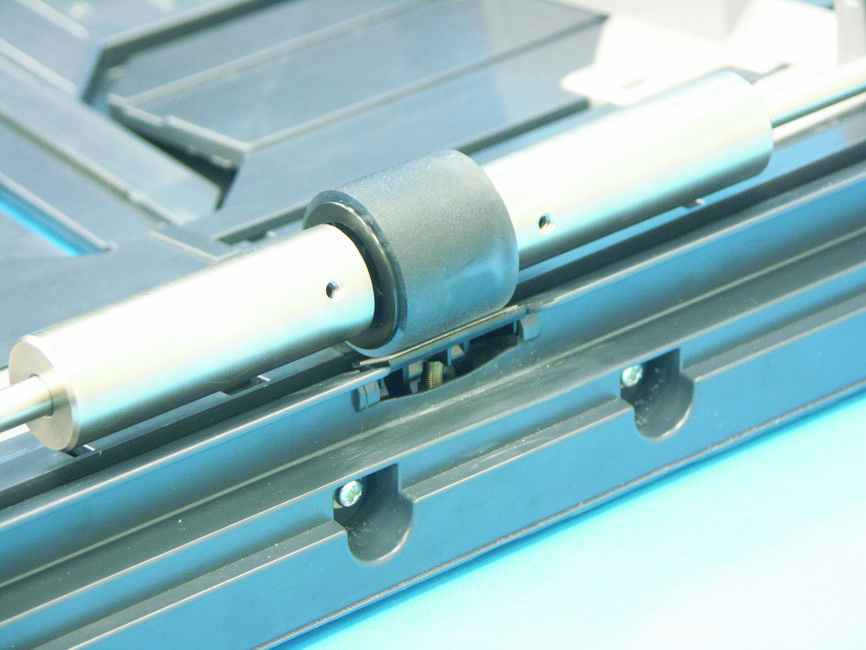

• Система фиксированной разделительной подушки используется для отделения носителей. Это обеспечивает захват и подачу только первого листа носителя.

• Корпус не имеет системы или механизма для определения размера бумаги. Размер бумаги задается с панели управления после загрузки бумаги в корпус.

16. СЕКЦИЯ ПОДАЧИ БУМАГИ (Лоток1)

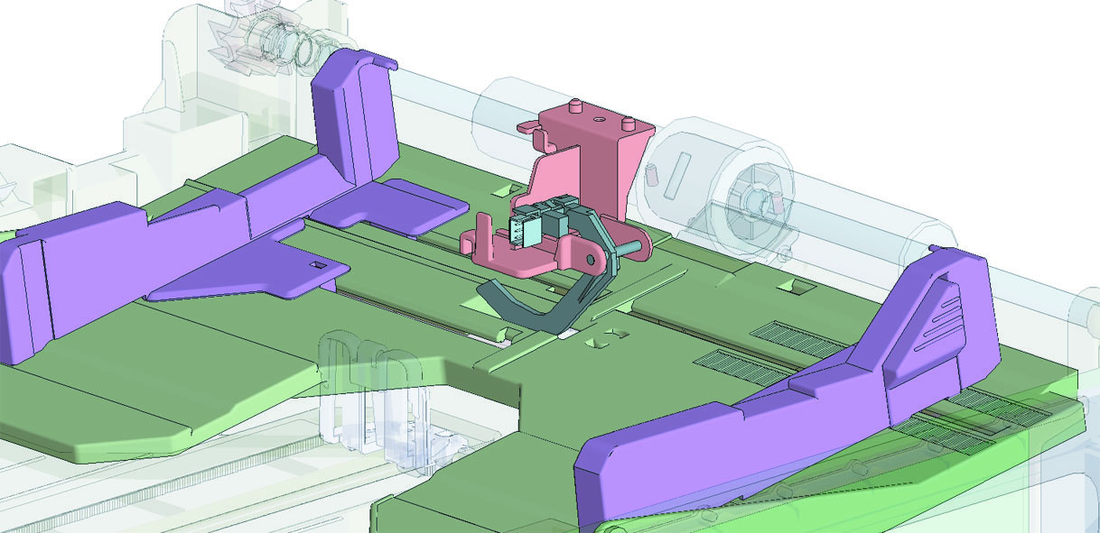

• Датчик пустоты лотка1 (PS2) определяет пустой лоток в кассете.

• Когда бумага закончится, актуатор поднимается, блокируя датчик пустоты лотка1, и на панели управления появляется соответствующее сообщение.

• Нажатие кнопки старта не запускает цикл копирования, когда в кассете нет бумаги.

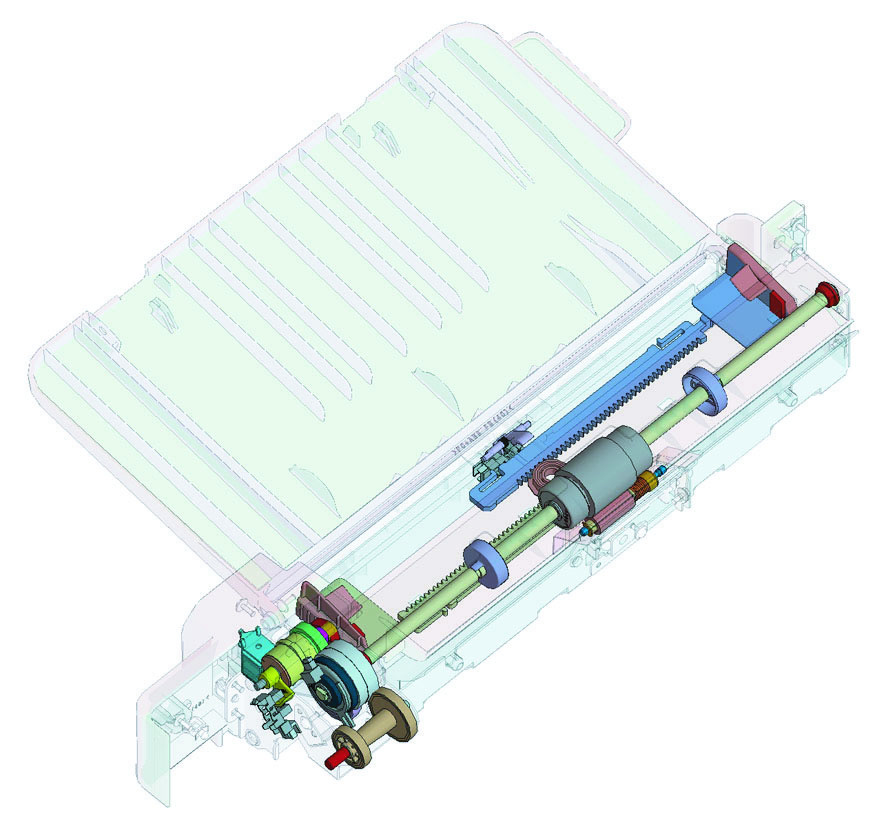

17. СЕКЦИЯ МНОГОЦЕЛЕВОГО ОБХОДА (MB-503)

*: Стандартно поставляется на изделия, отправляемые в Китай.

17. СЕКЦИЯ МНОГОЦЕЛЕВОГО ОБХОДА (MB-503)

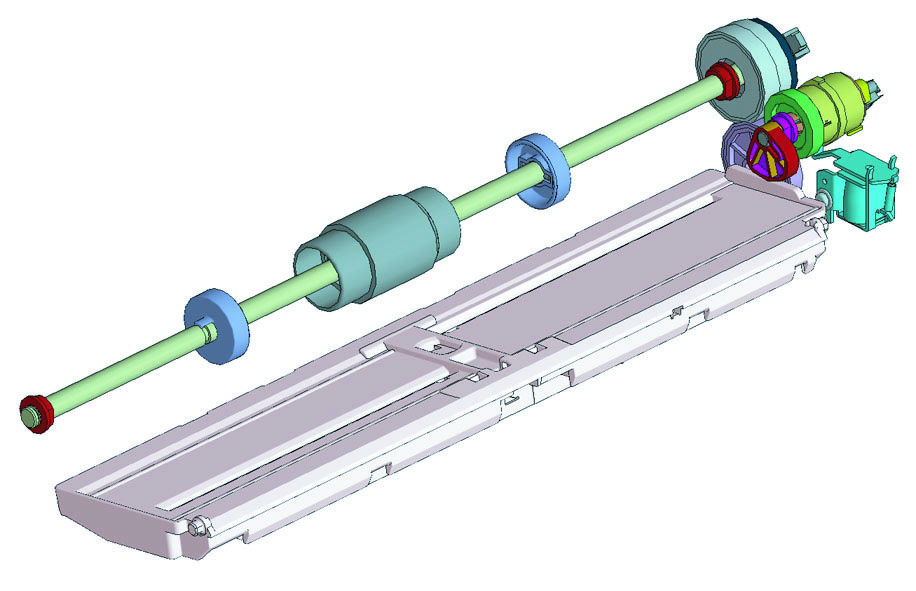

• Пластина подъема бумаги поднимается, чтобы прижать стопку бумаги в лотке к ролику подачи.

• Когда муфта подачи бумаги обхода активирована, кулачок вращается, поднимая пластину подъема бумаги.

• Когда муфта подачи бумаги обхода активирована повторно, кулачок вращается, опуская пластину подъема бумаги.

• Движение подъема и опускания пластины подъема бумаги управляется датчиком подъема обхода. Движение подъема или опускания останавливается по истечении установленного времени после того, как датчик был заблокирован или разблокирован (заблокирован: остановка движения подъема; разблокирован: остановка движения опускания).

17. СЕКЦИЯ МНОГОЦЕЛЕВОГО ОБХОДА (MB-503)

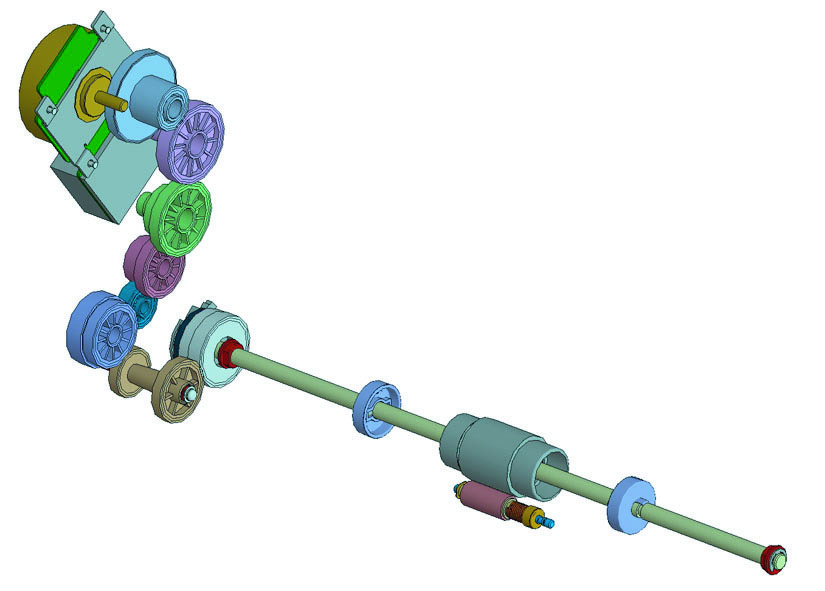

• Ролик подачи приводится в движение главным двигателем через муфту подачи бумаги обхода.

• Когда муфта подачи бумаги обхода (CL3) активирована, привод от главного двигателя (M1) передается к ролику захвата через муфту захвата бумаги и ролик захвата вращается.

• Коэффициент трения между роликом подачи и роликом отделения эффективно используется для предотвращения двойной подачи бумаги.

При захвате одного листа бумаги:

Коэффициент трения на передней стороне захваченного и подаваемого листа бумаги в зазоре между роликом подачи и роликом отделения такой же, как и на задней стороне листа, что обеспечивает правильную подачу бумаги в машину.

При захвате двух или более листов бумаги:

• Коэффициент трения между бумагой и роликом отделения больше, чем между листами бумаги, что обеспечивает подачу в машину только верхнего листа бумаги.

17. СЕКЦИЯ МНОГОЦЕЛЕВОГО ОБХОДА (MB-503)

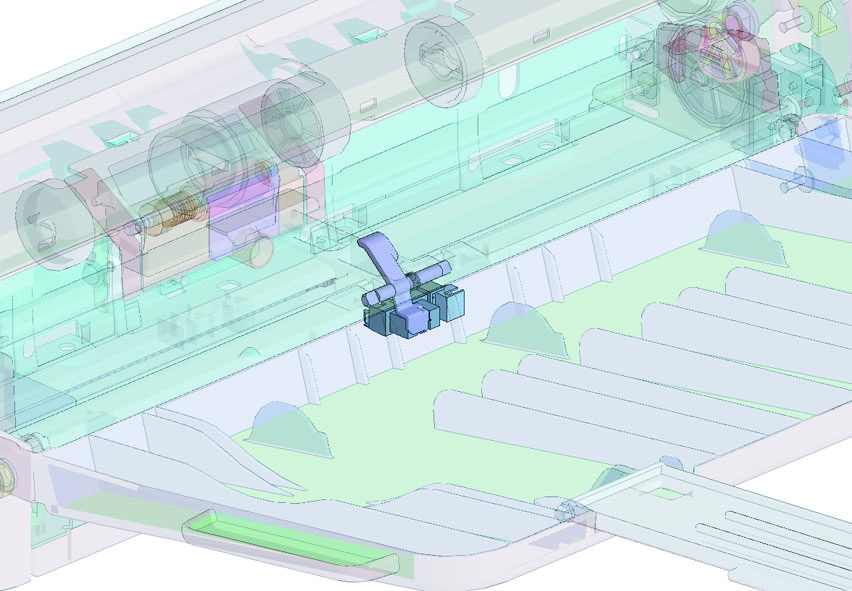

• Датчик пустоты бумаги обхода (PS3) определяет пустой лоток в кассете.

• Когда бумага закончится, актуатор поднимается, блокируя датчик пустоты лотка1.

• Когда датчик пустоты лотка1 заблокирован, соленоид захвата бумаги обхода активируется и пластина подъема бумаги опускается.

• Нажатие кнопки старта не запускает цикл копирования, когда в секции обхода нет бумаги.

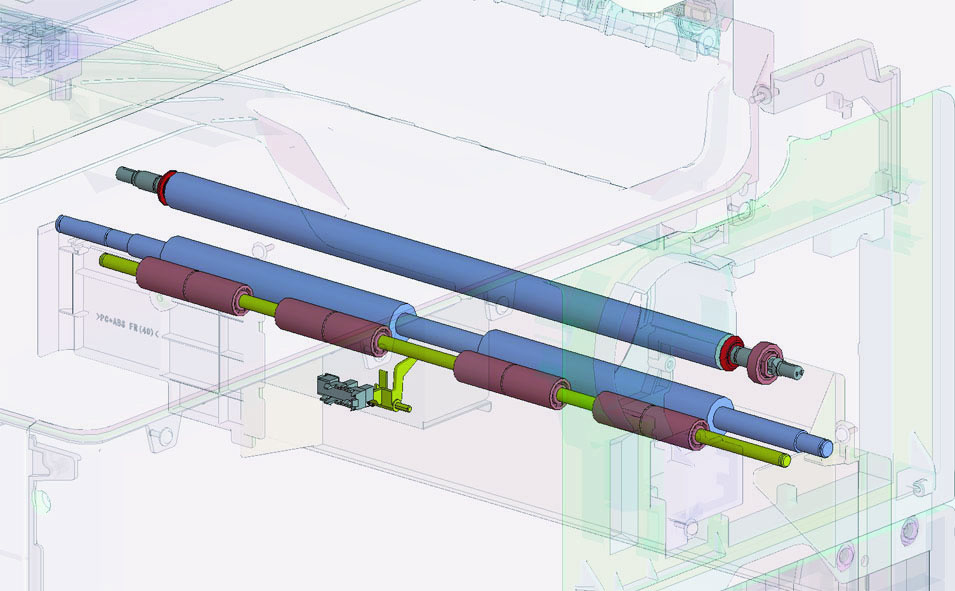

18. СЕКЦИЯ РЕГИСТРАЦИИ

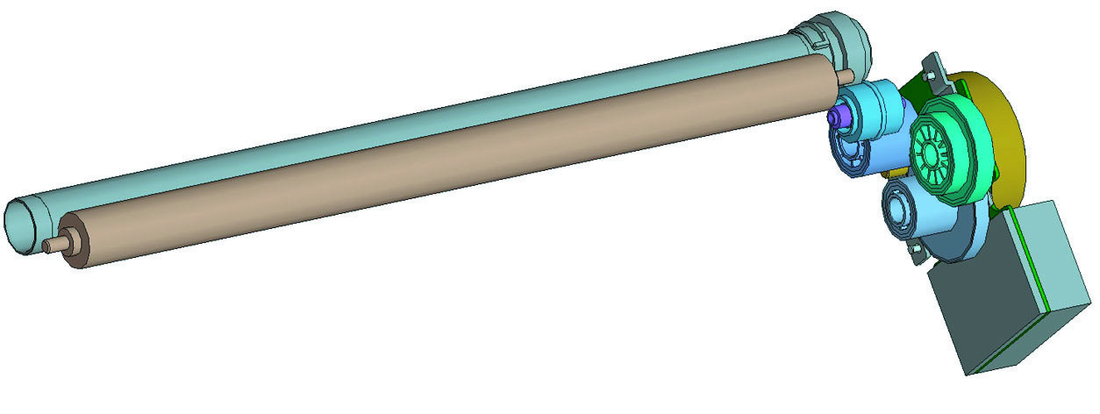

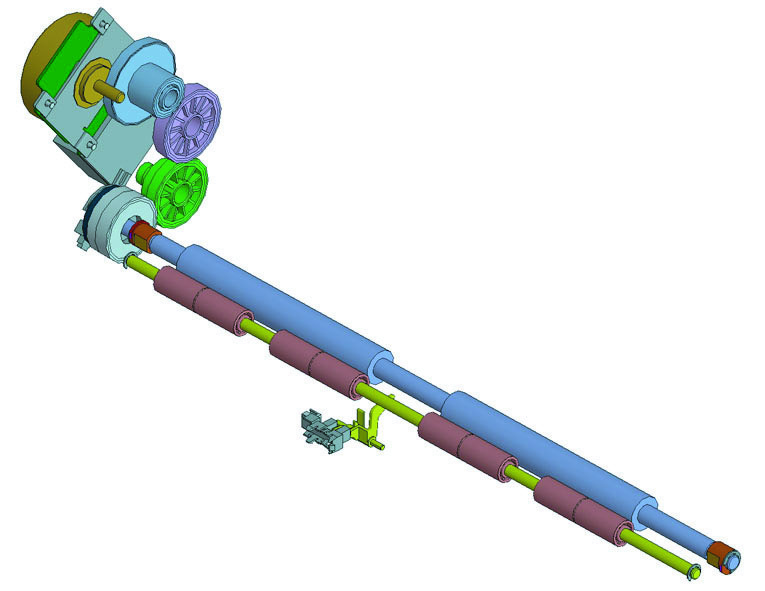

• Главный двигатель обеспечивает привод ролика регистрации.

• Муфта ролика регистрации соединена с роликом регистрации. Когда муфта регистрации активирована, движущая сила главного двигателя передается к ролику регистрации. Это вращает ролик регистрации.

• Во время транспортировки бумаги между роликом подачи лотка1 (роликом подачи обхода) и роликом регистрации образуется петля в бумаге для коррекции перекоса бумаги.

• Ролик регистрации управляется для синхронизации момента времени, когда устройство начинает писать изображение и транспортировать бумагу.

• Величину петли в бумаге можно изменить с помощью "SERVICE'S CHOICE - LOOP Ad. (ЛОТОК1) / LOOP Ad. (ОБХОД)".

Изменение значения регулировки приведет к изменению момента активирования муфты регистрации.

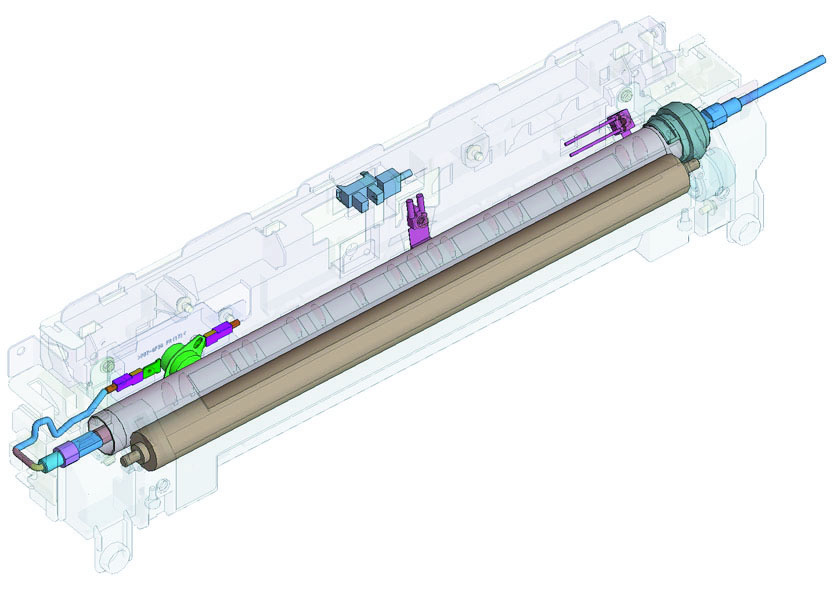

19. СЕКЦИЯ ТЕРМОУЗЛА

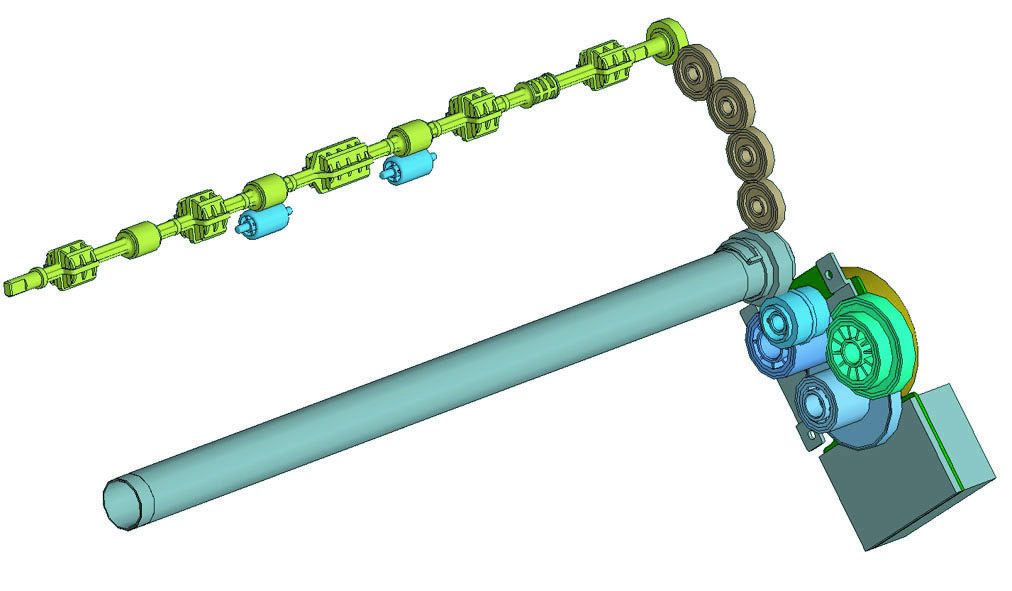

• Главный двигатель (M1) обеспечивает привод термоузла.

• Терморолик приводится в движение главным двигателем.

• Прижимной ролик, прижатый к терморолику, приводится в движение термороликом.

• Прижимной ролик прижимается непосредственно к терморолику пружиной прижима.

19. СЕКЦИЯ ТЕРМОУЗЛА

• Нагревательная лампа термоузла включается и выключается для поддержания установленной температуры поверхности печатного барабана.

• Температура поверхности печатного барабана определяется с помощью термистора, преобразующего температуру в соответствующий электрический сигнал.

• Если температура печатного барабана становится чрезмерно высокой, нагревательная лампа печатного барабана отключается.

19. СЕКЦИЯ ТЕРМОУЗЛА

bizhub 164 СОСТАВ/ОПЕРАЦИЯ A. Контроль температуры при прогреве • Контроль осуществляется до достижения термороликом предустановленного уровня.

• Переключатель питания находится в положении ВКЛ.

• Основной блок выходит из режима ожидания.

• Печатный барабан достигает предустановленной температуры.

B. Контроль температуры в режиме ожидания • Контроль осуществляется для обеспечения постоянной температуры печатного барабана в режиме ожидания.

• В начале цикла печати • Открывается дверца.

• Происходит неисправность или замятие бумаги.

• Скорость термообработки и температура термообработки регулируются для обеспечения достаточной прочности термофиксации.

• Получен запрос на печать.

• Происходит неисправность или замятие бумаги.

• Температура печатного барабана регулируется путем установки оптимальной температуры терморолика в зависимости от размера и типа носителя.

• Например, существует разница в контролируемой температуре примерно 10°C между обычной бумагой и картой 1/2, а также между размерами A4 и A3.

• Нагреватель термоузла отключается в режиме ожидания.

19. СЕКЦИЯ ТЕРМОУЗЛА

Защита от аномально высокой температуры A. Первый подход: защита термистора (программная защита) • Основной блок определяет наличие условия аномально высокой температуры, когда термистор/1 непрерывно обнаруживает температуру выше установленного значения или выше установленного периода времени или дольше. Затем основной блок выдает следующее сообщение:

• Основной блок определяет наличие условия аномально высокой температуры, когда термистор/2 непрерывно обнаруживает температуру выше установленного значения или выше установленного периода времени или дольше. Затем основной блок выдает следующее сообщение:

"Код ошибки C3751 (Ошибка термофиксации: аномально высокая температура термоузла 1)". Основной блок запрещает инициирование любого нового цикла печати сразу же при отображении кода ошибки.

• При отображении кода ошибки печать будет запрещена.

• Если любой из термисторов/1 или термистор/2 обнаруживает аномально высокую температуру, когда процессор не может обнаружить неисправность аномально высокой температуры, реле нагревателя блока питания постоянного тока отключается через плату управления принтером, в результате чего прекращается подача питания на нагревательную лампу термоузла.

• Подача питания на нагревательную лампу термоузла может быть отключена до срабатывания термостата третьего подхода. Это предотвращает повреждение термоузла.

• Если аномально высокая температура не может быть обнаружена первым и вторым подходом из-за неисправного термистора, включается термостат для отключения подачи питания на нагревательную лампу термоузла.

• Для обеспечения хороших характеристик термофиксации изображения, напечатанного на носителе, количество непрерывных печатей поддерживается на низком уровне, что предотвращает деградацию характеристик термофиксации при многокопийном цикле.

• Если выбрана карта 1/2, главный двигатель обесточивается для обеспечения задержки 4 секунды в последовательности запуска подачи бумаги независимо от размера бумаги.

Кроме того, выполняется управление PPM (задержка 4 сек. в последовательности запуска подачи бумаги), если выбрано +2 или более для выбора температуры обычной бумаги в меню FUSER TEMP в SERVICE'S CHOICE.

Управление для предотвращения повышения температуры края ролика • Если используется бумага небольшого размера или карта 1/2 для выполнения цикла множественного копирования, температура на краях терморолика имеет тенденцию увеличиваться, так что температура терморолика варьируется на разных участках ролика.

• Управление предотвращением повышения температуры выполняется во время цикла многокопийной печати для задержки операции подачи бумаги, так чтобы температура терморолика могла быть отрегулирована для достижения равномерной температуры ролика.

• Термистор/2 измеряет температуру краев ролика.

• Когда с краев ролика обнаруживается температура выше установленного значения, цикл печати временно останавливается.

• Цикл печати возобновляется сразу же, когда температура краев ролика снижается до установленного уровня. Если температура не снижается до установленного уровня даже по истечении 30 секунд, цикл печати возобновляется независимо от того, достигнут ли установленный уровень температуры.

19. СЕКЦИЯ ТЕРМОУЗЛА

• Термоузел не оснащен механизмом обнаружения новых изделий.

• При замене термоузла на новый сбросьте счетчик, используя [CLEAR DATA] в режиме обслуживания.

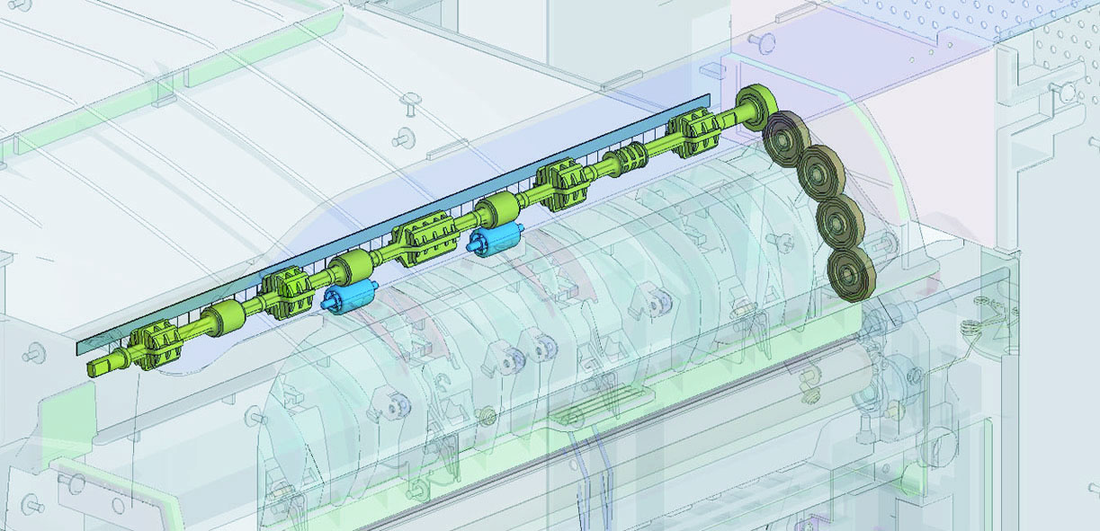

20. СЕКЦИЯ ВЫХОДА БУМАГИ

• Выходной ролик приводится в движение главным двигателем.

• Носитель, переданный из секции термоузла, подается в выходной лоток.

21. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ

• Предусмотрены следующие элементы управления стабилизацией изображения для обеспечения стабилизированного изображения копии.

Управляющее напряжение Vg/Vb изменяется для приведения Vg/Vb на надлежащий уровень в соответствии со следующими установками.

Ток переноса (It) Выход переноса изображения изменяется для приведения тока электропереноса изображения на надлежащий уровень в соответствии со следующими условиями.

22. БЛОК ИСТОЧНИКА ПИТАНИЯ

• Когда главный выключатель питания установлен в положение ВКЛ, питание подается от источника постоянного тока на следующие компоненты.

23. УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ

двигатель вентилятора (FM5) • Двигатель вентилятора забирает воздух из области вокруг термоузла наружу для предотвращения перегрева внутреннего пространства машины. кроме того, двигатель вентилятора втягивает транспортируемую бумагу вверх через силу всасывания, чтобы помочь стабилизировать подачу бумаги.

• Озон, образующийся от коронного разряда барабана, поглощается озонным фильтром из воздуха, забираемого двигателем вентилятора наружу.

23. УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ

Напечатано в Японии Напечатано в Японии DDA0XX-M-TE1 DDA0XX-M-TE1 Использование данного руководства должно строго контролироваться во избежание разглашения конфиденциальной информации.

Использование данного руководства должно строго контролироваться, чтобы избежать раскрытия конфиденциальной информации.

Источник: Инк-Маркет.ру.

← Все статьи
