1. Описание ISW
ISW (In-system Writer) — это операция переписывания управляющей программы, хранящейся во флеш-ПЗУ различных плат управления в цифровом копире без снятия плат с корпуса копира. ISW позволяет обновить версию управляющей программы без замены платы или установить новейшую программу при замене платы.
[ISWTrns (ПО для ПК)] предоставляется для выполнения ISW путём подключения ПК к цифровому копиру. Программное обеспечение переписывает управляющую программу, хранящуюся во флеш-ПЗУ в корпусе копира, непосредственно.
В этой главе описана только процедура настройки на корпусе для выполнения ISW. Для информации по работе с ISWTrns см. «Руководство сервисного обслуживания ISW (In-System Writer)».
• При переписывании управляющей программы для нового типа обязательно используй ISWTrns вер. 3.51 или выше.
• При обновлении ISWTrns обязательно удали текущую версию ISWTrns перед установкой новой. Установка с перезаписью может привести к невозможности установки USB-драйвера.
• Для выполнения ISW через USB на этой машине требуется установка USB-драйвера для ISWTrns. См. процедуру установки в разделе «2. ISW через USB».
• Перед выполнением ISW через USB обязательно включи переключатель USB в меню [Setting (S)] - [Set Communication (C)] в ISWTrns и нажми кнопку OK.
• В списке «machine» ISWTrns обязательно выбери «8050» для старого типа и «bizhub C500» для нового типа.
Платы, используемые для ISW. ISWTrns поддерживает переписывание управляющей программы в 8050 для следующих плат.
• Для печатающего контроллера см. IP Service Manual.
Замена ПЗУ требуется для плат, других чем вышеперечисленные.
Далее показан поток данных ISW.
• Программу управления на других платах нельзя записать, пока не будет записана программа главной платы управления (OACB).
Копир поддерживает три режима передачи ISW, как указано ниже.
Режим включения питания Режим включения питания используется, если на главной плате управления (OACB) не установлена программа или она неисправна.
Если программа не установлена на OACB, становится возможной запись программы OACB при включении питания.
На панели управления отсутствует дисплей и светодиод таймера мигает, даже если установлена программа управления платы операций, потому что OACB управляет питанием платы операций.
Режим HELP + CHECK запускается при нажатии вспомогательного переключателя питания (SW2) во время нажатия кнопок "HELP" и "CHECK". Этот режим разработан специально для ISW и запускается, когда установлена программа управления главной платой, но программа управления платой операций не установлена, так как режим 25 невозможно запустить в этом случае.
Режим 25 доступен только если установлены как программа управления главной платой, так и программа управления платой операций.
• Перед выполнением ISW через USB обязательно включи переключатель USB в меню [Setting (S)] - [Set Communication (C)] в ISWTrns и нажми кнопку OK.

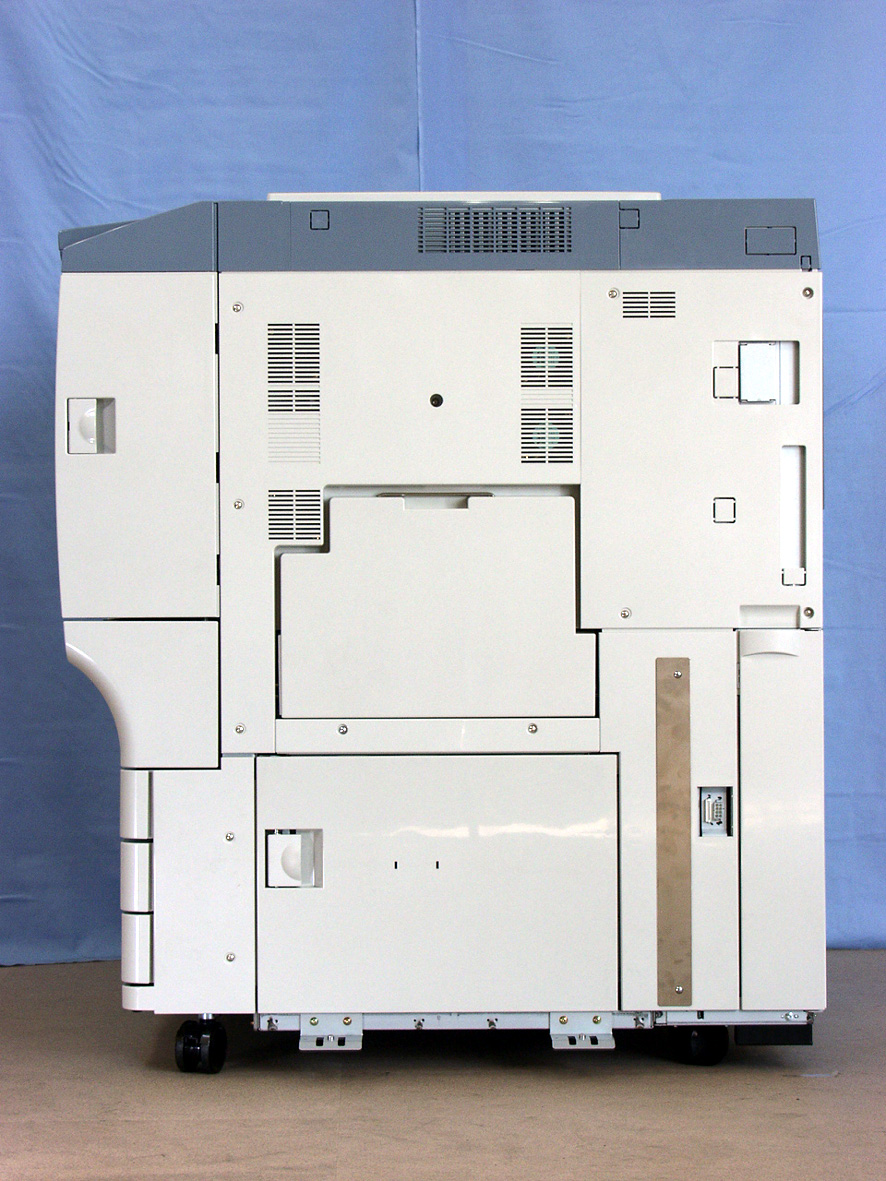

1. Ослабьте 4 винта [1] и снимите боковую крышку.
2. Подключите порт IEEE1284 [1] или порт USB (Type B) [2] к ПК кабелем.
1. Включи вспомогательный выключатель питания (SW2).
2. Проверь, что светодиод таймера мигает.
Программа управления становится доступной для записи в этом состоянии.
3. Выполни операцию согласно процедурам,
указанным в "ISW (In-System Writer) Service Manual." Примечание:
• Не выключай копир во время переписи данных ISW.
4. Экран операции появится после завершения
1. Включи копир, удерживая "HELP", и
Нажми 1 (PC) цифровыми клавишами.
Выбери 3 (OPERATION CONTROL) цифровыми клавишами.
Нажми 9 (ВЫХОД) для выхода из меню или нажми 0 (ПРЕДЫДУЩИЙ) для возврата на предыдущий экран.
УПРАВЛЕНИЕ) в режиме 25, так как этот режим их не поддерживает.
Выбери элемент из 1 - 5 для перезаписи его отдельно или выбери 6 (ВСЕ) для перезаписи всех элементов одновременно.
Нажми 9 (ВЫХОД) для выхода из меню или нажми 0 (ПРЕДЫДУЩИЙ) для возврата на предыдущий экран.
1. ГРАФИЧЕСКОЕ УПРАВЛЕНИЕ
2. УПРАВЛЕНИЕ ПРИНТЕРОМ
3. УПРАВЛЕНИЕ ОПЕРАЦИЯМИ
1. ДА 2. НЕТ
Выполни операцию согласно процедурам, указанным в "Руководстве сервиса ISW (In-System Writer)." Экран "Результат" появляется после завершения ISW.
• Операция успешно завершена. Появляется "НОРМАЛЬНОЕ ЗАВЕРШЕНИЕ".
• Операция прервана ненормально. Появляется "НЕНОРМАЛЬНОЕ ЗАВЕРШЕНИЕ".
Проверь код ошибки на экране, если перезапись прервана ненормально.
8. Выбери 0 (ПРОДОЛЖИТЬ) для продолжения ISW или
появляется при нажатии 9, затем ОТКЛЮЧИ вспомогательный выключатель питания (SW2).
ОТКЛЮЧИ и ВКЛЮЧИ вспомогательный выключатель питания (SW2), затем запусти ISW снова.
Флэш-память на плате общего управления неисправна.
Выполни ISW снова. Если возникает та же ошибка, флэш-память на плате общего управления может быть неисправна или достигла конца срока службы. Замени плату общего управления.
- Программа работает неправильно. ОТКЛЮЧИ
- Проверь файл данных передачи ISW.
- Проверь подключение кабеля связи от устройства ввода (ПК).
- Проверь интерфейс между платой общего управления и платой управления операциями.
Повторно выполните ISW. Если ошибка повторится, флеш-память (flash ROM) на плате управления/1 может быть неисправна или исчерпана. Замените плату управления/1.
Флеш-память может быть неисправна или исчерпана. Замените объектную плату.
Контрольная сумма, рассчитанная после записи программы, не совпадает с данными контрольной суммы ПЗУ. Повторно выполните ISW. Если ошибка повторится, файл передачи данных ISW может быть загружен неправильно.
• При возникновении ошибки при перезаписи программы на основной плате управления панель управления не будет отображаться даже при включении вспомогательного выключателя питания, так как программа, управляющая всеми компонентами, будет потеряна.
В этом случае выполните ISW в режиме Power ON.
• При возникновении ошибки при перезаписи программы на плате управления/1 она не может быть запущена в режиме 25, так как отображается код ошибки. В этом случае выполните ISW в режиме HELP + CHECK.
- Обнаружена ошибка на плате, на которой требуется перезаписать программу. Проверьте плату, на которой требуется выполнить ISW.
- Флеш-память на плате управления/1 неисправна.
- Контрольная сумма, рассчитанная после записи программы, не совпадает с данными контрольной суммы ПЗУ. Повторно выполните ISW. Если ошибка повторится, файл передачи данных ISW может быть загружен неправильно.
- Невозможно записать/стереть данные в области, на которой
1. Войди в режим 25.
Выберите программу, для которой выполняется ISW.
4. Нажмите клавишу [Start], чтобы запустить машину на
ния «Панель управления» переходит в режим HELP + CHECK.
5. Выполните операцию согласно процедуре
указанным в "ISW (In-System Writer) Service Manual." Примечание:
• Не выключайте копир во время перезаписи данных ISW.
Связь между операцией ISW и индикаторами состояния Ниже показано отображение панели управления в режиме Power ON с выполняемым ISW.
