1. Проверьте, выполнена ли "регулировка угла
2. Выполните операцию трёхсторонного складывания, чтобы проверить,
что положение трёхсторонного складывания соответствует спецификации.
Если оно не соответствует спецификации, выполните следующую регулировку.
3. Включите основной блок, отрегулируйте первое складывание
Положение (стандартное значение a) в "Регулировка финишера" ⇒ "Регулировка трехкратного прижима" в режиме 36. Затем выполни трехкратный подгиб для подтверждения.
4. После регулировки первой линии подгиба в пределах
спецификация: откройте дверь финишера и извлеките узел укладчика.
5. Откройте трёхсекционную направляющую пластину [1], ослабьте 2
винта стопора трёхсекционного складывания [2], затем отрегулируйте положение стопора трёхсекционного складывания [4] по метке [3].
6. Затяни 2 винта [2], затем выполни трёхсгиб-
ание, чтобы проверить, находится ли положение трёхсгибания в пределах стандартного значения.
• Эта регулировка выполняется только, если положение между ремнём привода и шестернёй смещено при ошибке во время другой регулировки.
1. Откройте дверцу финишера и извлеки накопитель
2. Снимите винты-упоры рельса накопителя
узла накопителя. Затем дальше извлеки узел накопителя.
• Во избежание падения финишера обязательно разместите опору под узлом накопителя.
3. Снимите следующие части.
4. Установи узел укладчика.
5. Ослабь 2 винта (M3) [2] для скользящей направляющей скоб
шкива /B [1] с задней стороны шестигранным ключом [3].
6. Переместить степлер и клинчер одновременно
к центру до контакта с подшипником.
• Убедись, что перемещение выполняется одновременно. Плоский стопор скрепок может быть повреждён о металлическую раму степлера при раздельном перемещении.

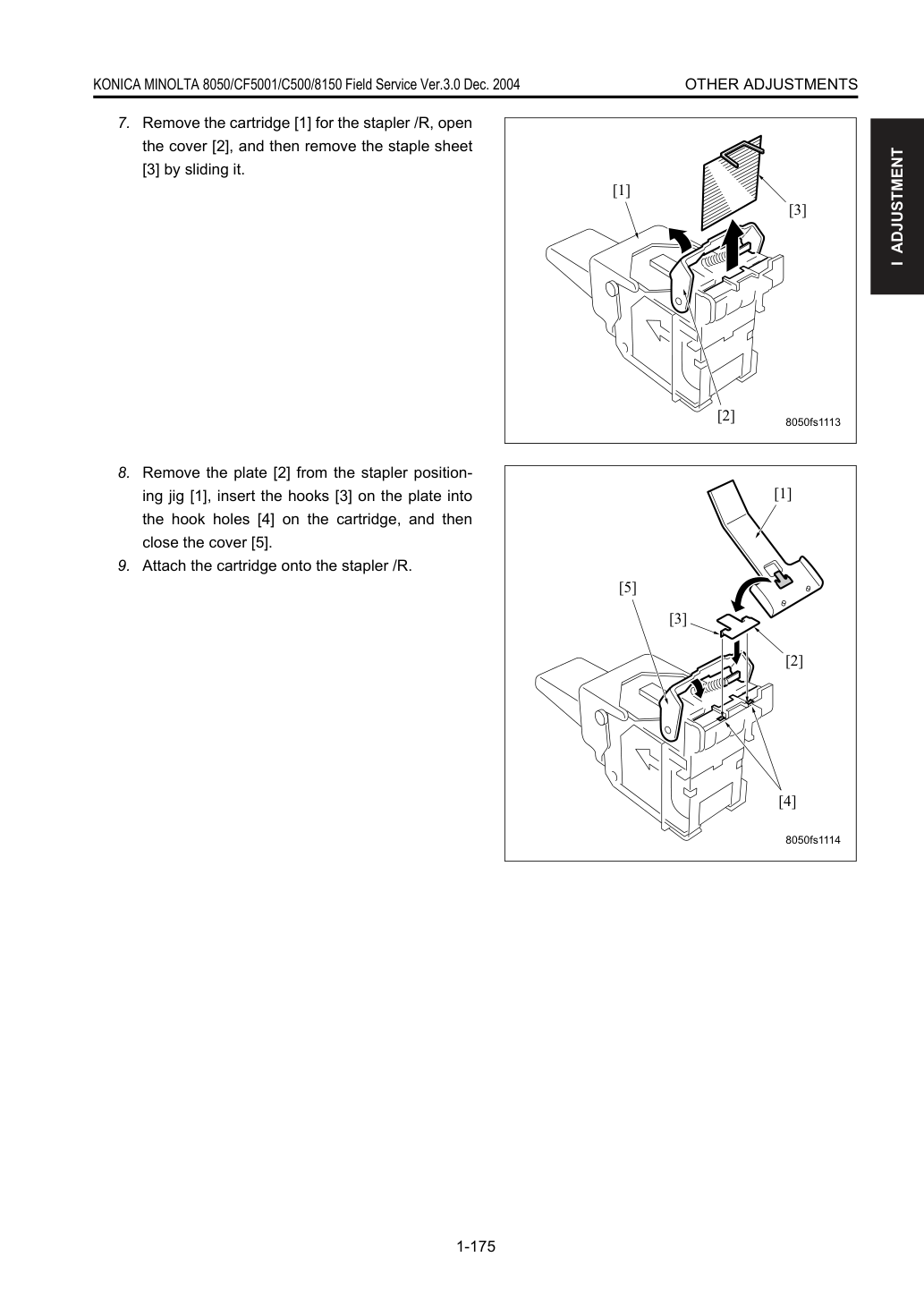

7. Извлеки картридж [1] степлера /R, открой
крышку [2], затем извлеки полосу скоб [3], сдвинув её.
8. Извлеки пластину [2] из положения степлера
вставьте крючки [3] пластины в отверстия крючков [4] картриджа, затем закройте крышку [5].
9. Установи картридж на степлер /R.
10. Сложите узел подъема стопы [1] и вставьте 2
направляющих штифта [3] на кондуктор позиционирования скобосшивателя [2] в отверстия [5] на зажиме [4].
• Кондуктор позиционирования скобосшивателя достаточно зацепить на зажим.
11. Поверните шестерню [1] степлера /R вниз.
Отрегулируйте горизонтальное положение кримпера [4] так, чтобы пластина [2], прикрепленная к картриджу, плавно вставлялась в паз [3] на приспособлении.
Затем отрегулируйте горизонтальное положение степлера /R и кримпера /R. Затем поверните шестерню [1] вниз еще дальше. Поместите пластину [2] в паз [3] на приспособлении и полностью вставьте приспособление в узел кримпера [4].
• Не ослабляйте винты кримпера в этот момент.
• Степлер /R и прижимной механизм /R должны быть тонко отрегулированы, если положение не совпадает.
12. Установите укладчик с прикрепленным кондуктором (с
пластину и кондуктор соединены). Затем затяните 2 винта шкива ползуна скобозавода /B со стороны задней крышки.
13. Извлеките узел укладчика. Затем снимите кондуктор,
поворачивая шестерню скобозавода вверх.
• Убедитесь, что Майлар не зацепляется за зажим при извлечении позиционирующего приспособления сшивателя.
14. Извлеките картридж степлера /R и
пластину. Замените полоску скоб, извлеченную на шаге 7, и установите картридж на место. Затем проверьте следующие 3 операции скрепления.
15. Установите заднюю крышку и крышку степлера.

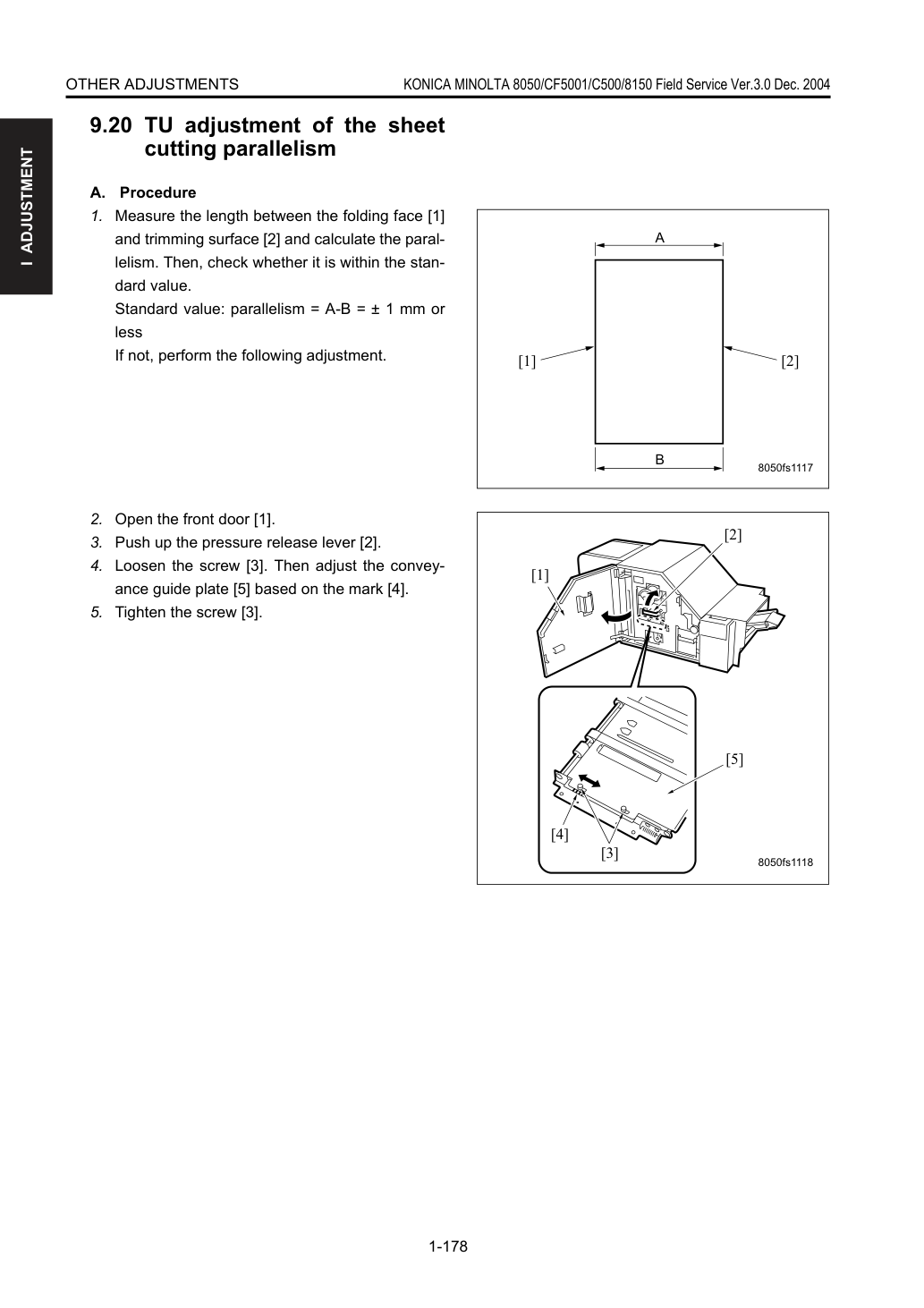

1. Измерьте расстояние между поверхностью сгиба [1]
и поверхностью обрезки [2] и вычислите параллельность. Затем проверьте, находится ли она в пределах стандартного значения.
Стандартное значение: параллельность = A-B = ± 1 мм или менее. Если нет, выполните следующую регулировку.
2. Откройте переднюю дверцу [1].
3. Нажмите вверх на рычаг отпуска прижима [2].
4. Ослабьте винт [3]. Затем отрегулируйте пластину
направления транспортировки [5] на основе отметки [4].
5. Затяни винт [3].
регулировка центрирования подноса Выполни эту регулировку, если коррекция позиционирования не может быть произведена (величина смещения превышает диапазон автоматической регулировки ± 5 мм) даже после выполнения «Регулировки центрирования принтера (поднос 4)» в режиме 36.
1. Напечатай контрольный образец №16 для проверки смещения.
2. Поднимите пластину вверх/вниз [1].

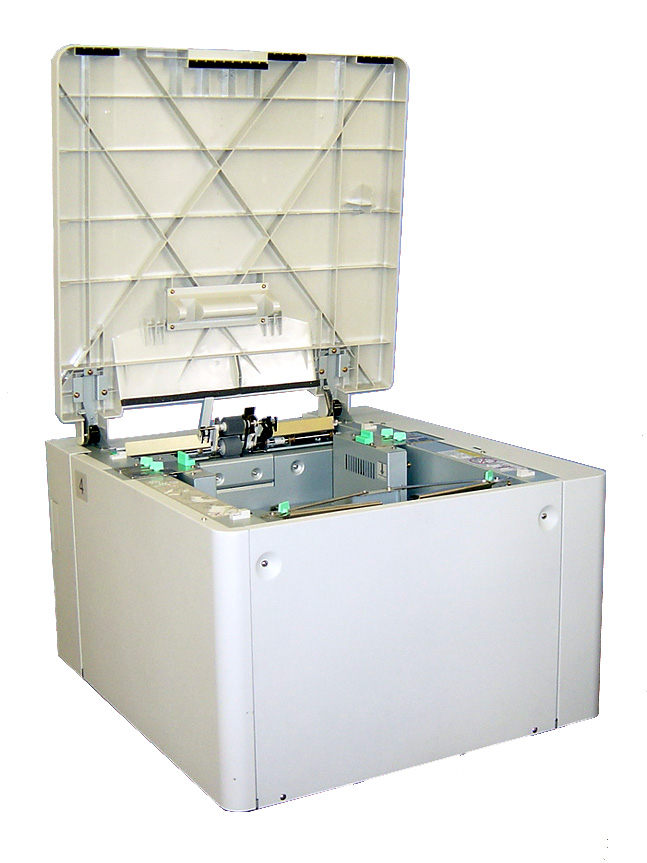

3. Откройте верхнюю крышку [2].
4. Ослабьте 4 винта [3] в верхней части LCT. Затем
переместите пластину направляющей/переднюю [4] и пластину направляющей/заднюю [5] в одном направлении на одинаковое расстояние.
5. Ослабьте 2 винта [2] для центрального позиционирования
6. Затяните 2 винта [2].
7. Установите LCT и напечатайте контрольный образец
8. Повторите шаги 1–7 до тех пор, пока величина смещения
не войдет в диапазон автоматической регулировки.
Выполни регулировку перекоса LCT, когда перекос бумаги отличается для бумаги, подаваемой из другого подноса в случае, если LCT установлен на наклонной поверхности. Однако это имеет незначительный эффект, так как вся бумага корректируется на втором участке подачи бумаги.
Когда все отпечатки перекошены:
1. Напечатай контрольный образец №16 в режиме непрерывного
копирования для проверки величины перекоса.
2. Откройте переднюю дверцу LCT.
3. Ослабьте 2 винта [2] кронштейна позиционирования
4. Отрегулируй положение кронштейна позиционирования [2].
5. Затяните 2 винта [2].
Если некоторые отпечатки перекошены:
1. Напечатай контрольный образец №16 в режиме непрерывного
копирования для проверки величины перекоса.
2. Откройте верхнюю крышку [1].
3. Ослабьте 6 винтов [2] в верхней части LCT для ослабления
направляющей пластины/передней [3], направляющей пластины/задней [4] и направляющей пластины/правой стороны [5].
4. Затяните 6 винтов в положении, где каждая
направляющая пластина контактирует с бумагой.
• Индикатор размера на направляющей пластине примерно на 2 мм шире фактического размера стандартной бумаги. Это может вызвать перекос для некоторой бумаги. Величина перекоса снижается при плотном креплении бумаги каждой направляющей пластиной.
Выполните регулировку давления ролика подачи бумаги LCT при отсутствии замятия при подаче бумаги (при использовании мелованной бумаги).
• Комплект пластины накопителя (P/N: SE95-4330) является расходным материалом. Должен приобретаться отдельно.
1. Откройте верхнюю крышку [1].
2. Снимите пружину [2].
3. Установите держатель стопки пластин [4] на ролик
подачи бумаги [3] двумя винтами [5].
• Комплект держателя стопки поставляется с 5 пластинами стопки [6]. Однако количество пластин стопки [6] должно быть отрегулировано при проверке отсутствия подачи. (Когда пластины стопки слишком тяжелые, это может привести к двойной подаче.) Пластины стопки [6] можно снять, ослабив 2 винта [7].
4. Установите пружину [2].
5. Закройте верхнюю крышку.
6. Выполните непрерывное копирование для проверки бумаги.
7. Повторите шаги 1–6, если засор подачи бумаги продолжается.
Выполните горизонтальную регулировку пластины LCT вверх/вниз при частых замятиях подачи бумаги или замене проволоки вверх/вниз.
1. Поднимите пластину вверх/вниз [1].
2. Откройте верхнюю крышку [2].
3. Ослабьте 4 винта [3] спереди и сзади.
4. Установите отметку [5] так, чтобы верхняя/нижняя пластина
была горизонтальна с 2 регулировочными винтами [4] спереди и сзади.
5. Затяните 4 винта [3].
регулировка Выполните регулировку прижима подачи листов LCT при возникновении зажима без подачи или двойного зажима на подаче бумаги.
Прижим подачи листов зависит от типа бумаги и условий эксплуатации (зажим без подачи более вероятен в условиях низкой температуры, а двойной зажим — в условиях высокой температуры).

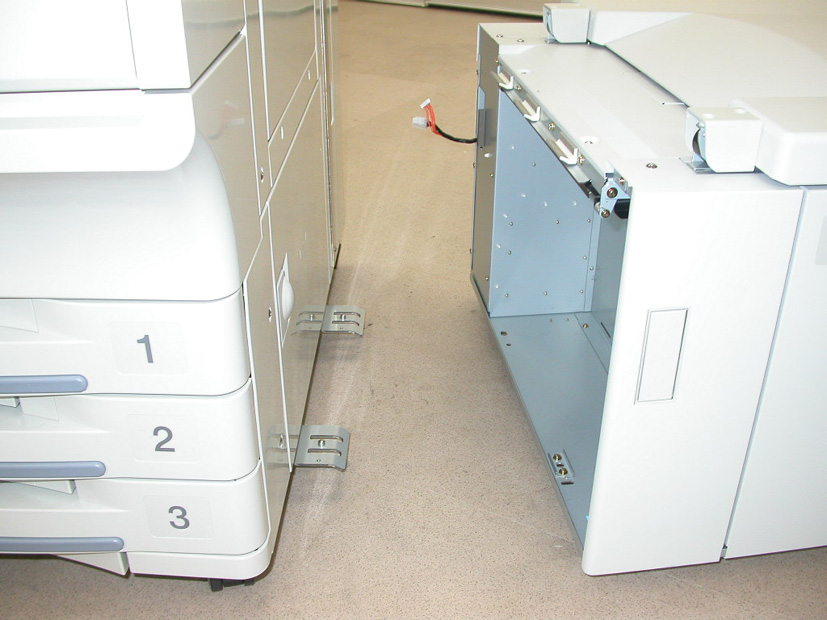

1. Извлеките LCT из основного корпуса.

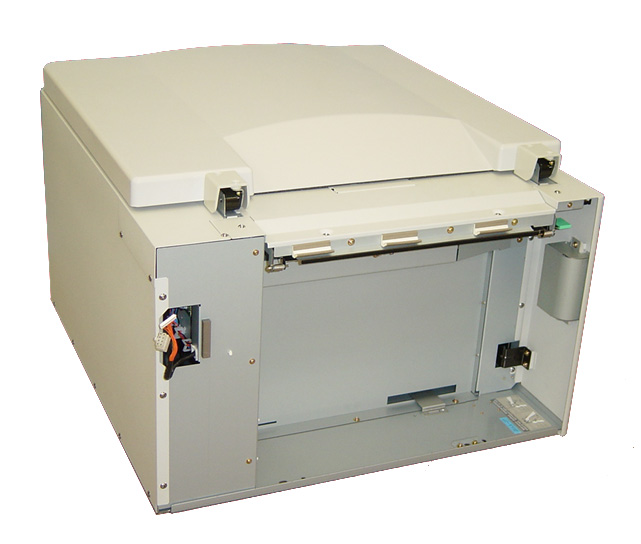

2. Проверьте механизм регулировочной пружины [2] со стороны
верхней левой части LCT (сторона выхода бумаги) [1].
3. Измените положение крючка пружины [2] в зависимости
• Нагрузка пружины изменяется примерно на 10% при изменении её положения.
• Избыточная регулировка может привести к обратному симптому.
Например, зажим без подачи становится двойным зажимом.
Слабая: Двойной зажим исправлен.
Сильная: Зажим без подачи исправлен.
регулировка высоты подачи бумаги (верхний предел) Выполните регулировку высоты подачи бумаги LCT (верхний предел) при возникновении зажима без подачи, загибании края подаваемой бумаги или при необходимости подачи волнистой бумаги. Регулировка выполняется путём изменения вертикального положения датчика верхнего предела (PS109).
1. Поднимите пластину вверх/вниз [1].
2. Откройте верхнюю крышку [2].
3. Измерьте высоту верхней поверхности направляющей входа
[3] и верхней поверхности верхней/нижней пластины [4] с помощью линейки, чтобы проверить, находится ли она в пределах стандартного значения.
Стандартное значение: 2–5 мм Выполните следующую регулировку, если значение не находится в пределах стандарта или край подаваемой бумаги загибается даже при нахождении в пределах стандартного значения.
• Эта регулировка влияет на величину отпускания захвата.
По завершении регулировки выполните «9.27 LCT регулировка величины отпускания захвата».
4. Извлеките пружину [6] из узла подачи бумаги (Paper feed).
5. Извлеките 4 винта [7].
6. Извлеките крышку захвата подачи бумаги /B [8].
7. Ослабьте винт [1].
8. Переместите кронштейн монтажа датчика [2] вертикально.
чтобы высота верхней поверхности направляющей входа и верхней поверхности пластины вверх/вниз находились в пределах нормативного значения.
Если это не в пределах нормативного значения и высота пластины вверх/вниз должна быть увеличена:
• При подаче бумаги с выпуклым завитком:
Опустите положение кронштейна крепления датчика, если оно не соответствует стандартному значению и высоту пластины подъема/опускания необходимо понизить:
• Когда край подаваемой бумаги загнут:
• Когда подается бумага с вогнутым изгибом:
9. По завершении регулировки затяните
регулировку Выполните регулировку количества отпускания LCT при частых заторах подачи. Регулировка выполняется путем изменения горизонтального положения соленоида подачи бумаги (SD100).
1. Поднимите пластину вверх/вниз [1].
2. Откройте верхнюю крышку [2].
3. Извлеките пружину [4] из узла подачи бумаги (paper feed unit)
4. Извлеките 4 винта [5]
5. Снимите крышку подачи бумаги узла подхвата /B [6]

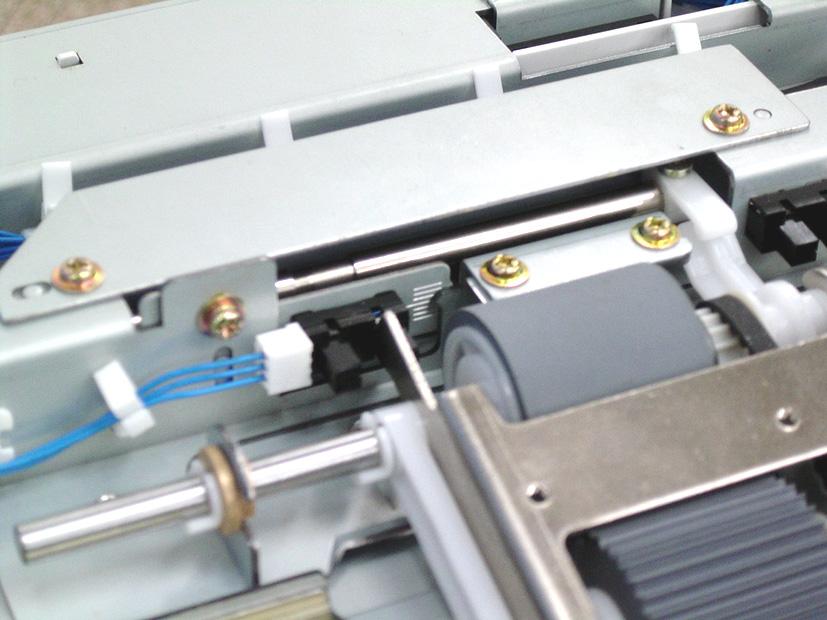

6. Вытащите движущуюся секцию SD100 (соленоид подачи бумаги
[1] и измерьте расстояние между роликом подачи бумаги [2] и верхней поверхностью пластины вверх/вниз [3], чтобы проверить, находится ли оно в пределах стандартного значения.
Стандартное значение: 0,5–2,5 мм. Выполни следующую регулировку, если значение выходит за пределы нормы.
7. Ослабь винт [4].
• Перед началом операции отметь исходное положение соленоида.
8. Переместь соленоид подачи бумаги (SD100) [1] горизонтально
так, чтобы расстояние между роликом подачи бумаги и верхней поверхностью пластины поднима-опускания находилось в пределах стандартного значения.
9. Затяни винт [4] для соленоида подачи бумаги
