9. ПРОЧИЕ РЕГУЛИРОВКИ
Произведите регулировку прижима ролика подачи бумаги/BP при отсутствии ошибок подачи при подаче с обходного лотка.
1. Извлеките АДУ.

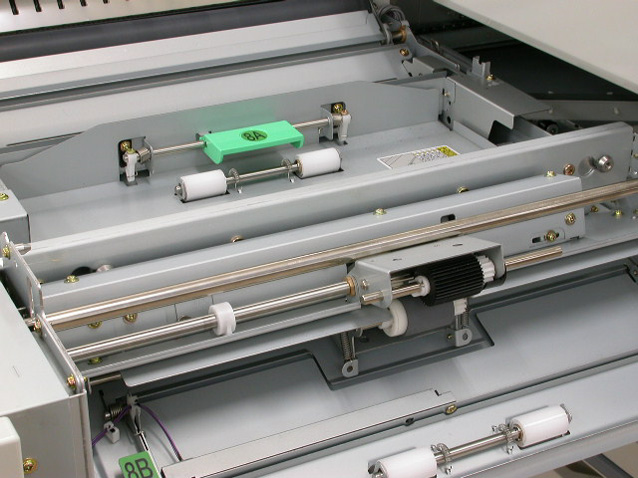

2. Установите пластину стопки [3] на ролик подачи бумаги.
3. Переустановите АДУ.
4. Выполните копирование для проверки работы подачи бумаги.
5. Повторите шаги 1–4, если зажим без подачи продолжается.
• Пластина веса (P/N:13FG4062*) — расходный материал. Приобретается отдельно.
• Одновременно можно использовать до 4 пластин.
регулировку (bypass)" при добавлении пластины веса.
предел) регулировка (bypass) Выполните регулировку высоты подачи бумаги (верхний предел) при возникновении зажима без подачи, складывании края подаваемой бумаги или при необходимости подачи скрученной бумаги.
• Эта регулировка влияет на величину движения захвата. После завершения регулировки выполните "9.3 Регулировка величины движения захвата (bypass)".
1. Извлеките АДУ.
2. Снимите 6 винтов [1] и извлеките бумагу.
3. Ослабьте винт [1] и отрегулируйте положение.
• Запомните исходную шкалу.
Отрегулируйте вертикальное положение кронштейна крепления датчика так, чтобы высота верхней поверхности входной направляющей и верхней поверхности пластины подъёма-опускания находились в пределах стандартного значения.
• При повышении высоты пластины подъёма-опускания:
• При понижении высоты пластины подъёма-опускания:
• При складывании края подаваемой бумаги: поднимите положение кронштейна крепления датчика.
• При подаче бумаги с вогнутой волной: поднимите положение кронштейна крепления датчика.
• При подаче бумаги с выпуклой волной: опустите положение кронштейна крепления датчика.
- Если значение не соответствует стандарту: опустите кронштейн крепления датчика. опустите кронштейн крепления датчика.
- При возникновении проблем:
1. Замените крышку соленоида подачи бумаги.
2. Переустановите АДУ.
3. Выполните копирование для проверки работы подачи бумаги.
4. Повторите шаги 1–6 для регулировки положения.
PS25 снова, если проблема продолжает возникать.

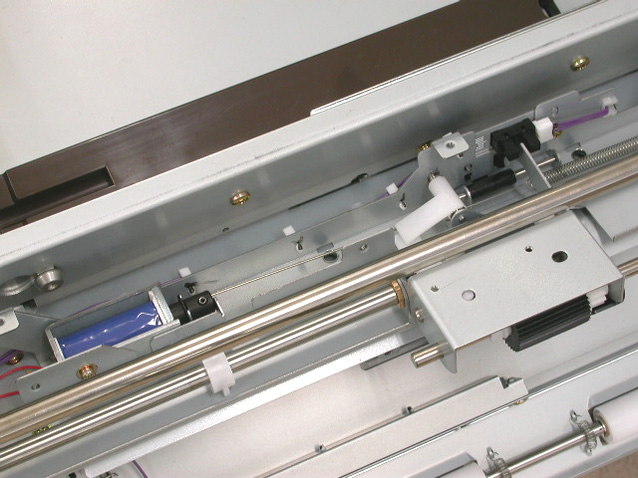

регулировка (bypass) Выполните регулировку величины движения захвата, когда зажим без подачи возникает часто.
1. Извлеките АДУ.
2. Снимите 6 винтов [1] и извлеките бумагу.
3. Ослабьте винт [1] и отрегулируйте положение.
• Запомните исходную шкалу.
4. Замените крышку соленоида подачи бумаги.
5. Переустановите АДУ.
6. Выполните копирование для проверки работы подачи бумаги.
7. Повторите шаги 1–6 для регулировки положения SD5,
если зажим без подачи продолжает возникать.
Регулировка смещения центра лотка подачи бумаги /1–/3 Выполните эту регулировку, когда смещение центра возникает даже после выполнения "регулировки центрирования принтера" в режиме 36.

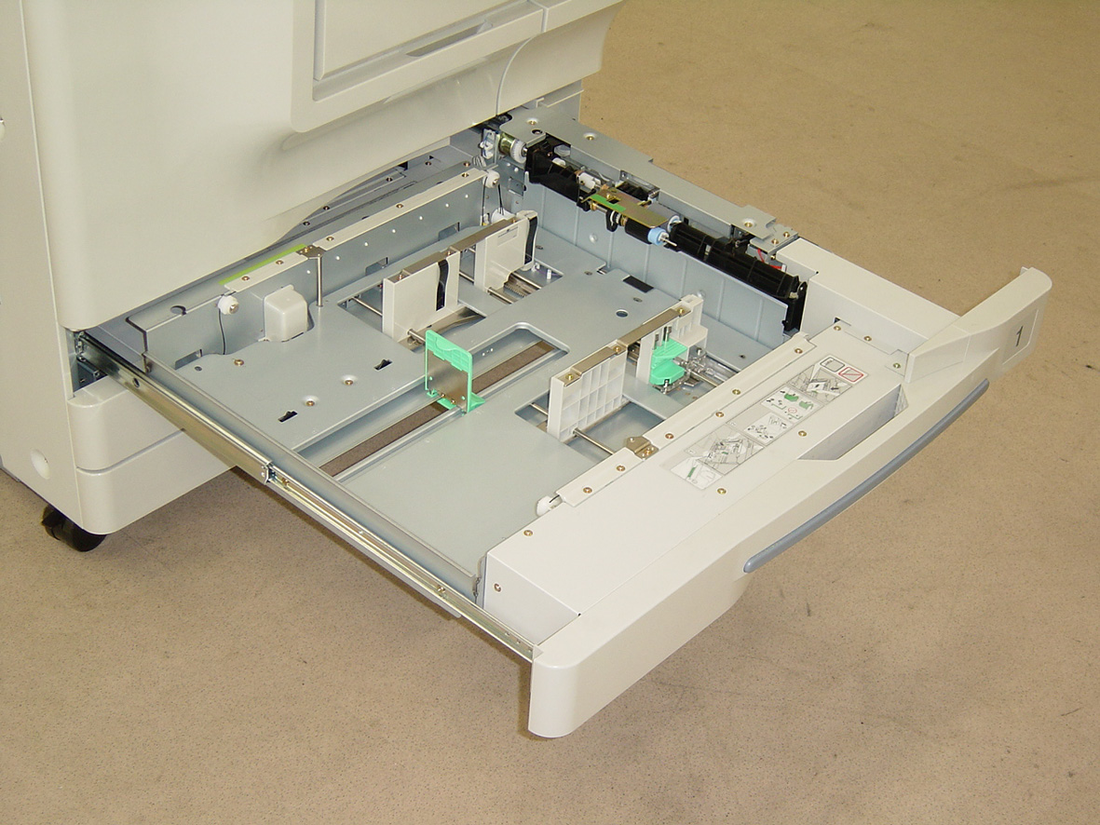

1. Извлеките лоток подачи бумаги.
2. Ослабьте 3 винта [2] для пластины подъёма-опускания [1].
3. Переместите направляющую пластину и отрегулируйте положение центра.
4. Затяните 3 винта [2].
5. Распечатайте тестовый образец (No.16).
6. Сложите выходной документ пополам вертикально и проверьте,
находится ли смещение центра [3] центра изображения [2] относительно центра бумаги [1] в пределах стандартного значения.
7. Повторяй шаги 1-6 до тех пор, пока смещение центра
не будет находиться в пределах нормативного значения.

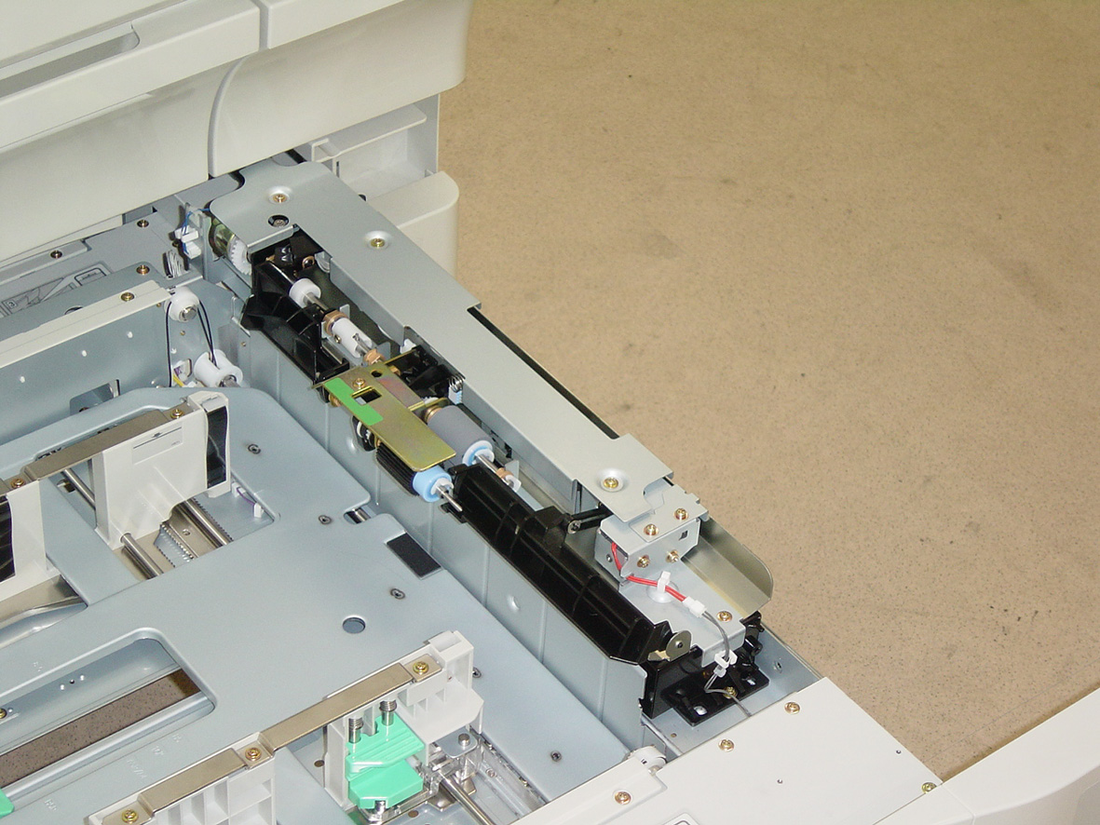

Регулировка прижима подачи бумаги лотка /1-/3 Выполняй регулировку прижима подачи листа при возникновении отказов подачи или двойной подачи бумаги. Прижим подачи листа зависит от типа бумаги и условий эксплуатации (отказ подачи вероятен при низкой температуре, двойная подача — при высокой температуре). Избыточная регулировка может вызвать обратный эффект.
1. Извлеки лоток подачи бумаги [1].
2. Удали 4 винта [2] и извлеки бумагу
3. Отсоедини разъём [1].
4. Удали винт [2] и ослабь стопорный
5. Сдвинь узел подачи бумаги [4] в сторону задней части
и поднимай его вверх. Затем отсоедини разъём [5] и удали узел подачи бумаги [4].
6. Измени положение крючка пружины [1] на
нижней части узла подачи бумаги.
Слабый [2]: Исправлено замятие двойной подачи.
Сильный [3]: Исправлен отказ подачи.
7. Установи на место узел подачи бумаги и подачу бумаги
1. Открой дверь финишера.
2. Проверь, находится ли стопорный элемент [4]
пластины направления обхода в контакте с пластиной направления обхода /L [5], когда магнит [2] для пластины направления обхода [1] присоединён к передней панели [3].
Если нет, выполни следующую регулировку.

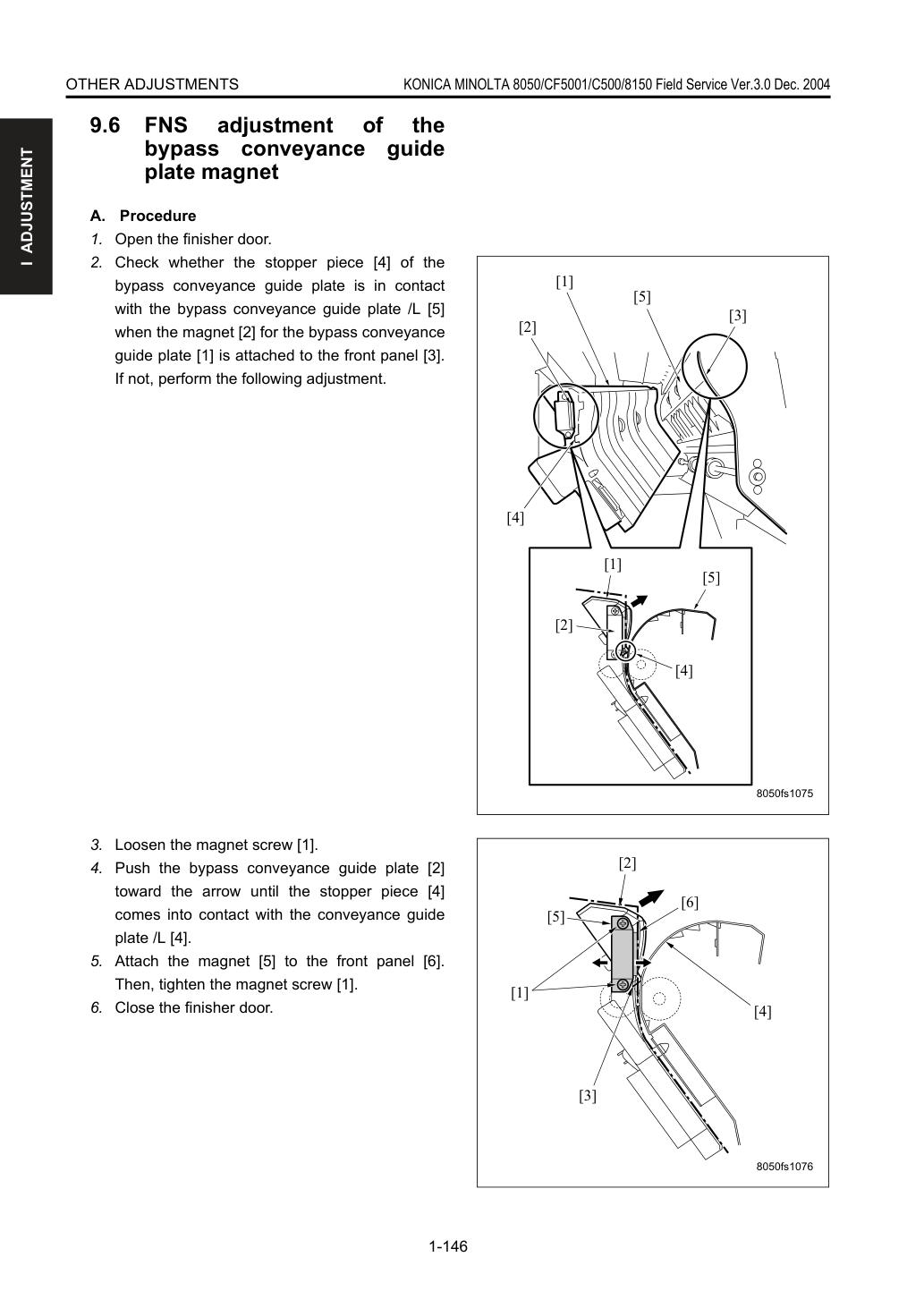

3. Ослабь винт магнита [1].
4. Надави на пластину направления обхода [2]
двигай в направлении стрелки до соприкосновения упора [4] с направляющей конвейера /L [4].
5. Прикрепи магнит [5] к передней панели [6].
Затем затяни винт магнита [1].
6. Закрой дверь финишера.
1. Открой дверь финишера.

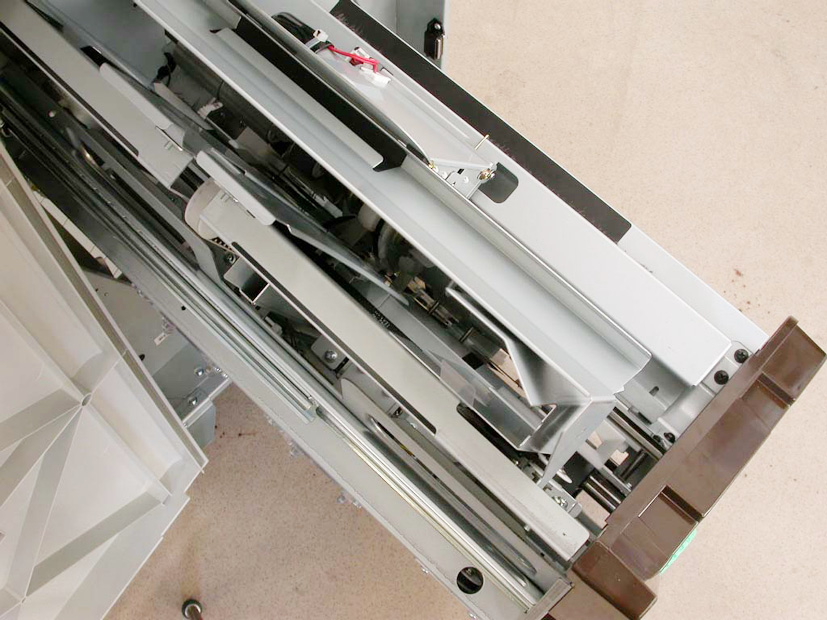

2. Извлеки узел укладчика [1].
3. Удали 2 винта упора рельса [2]. Затем извлеки
• Чтобы избежать падения FNS, убедись, что под узлом укладчика установлена опора [3].

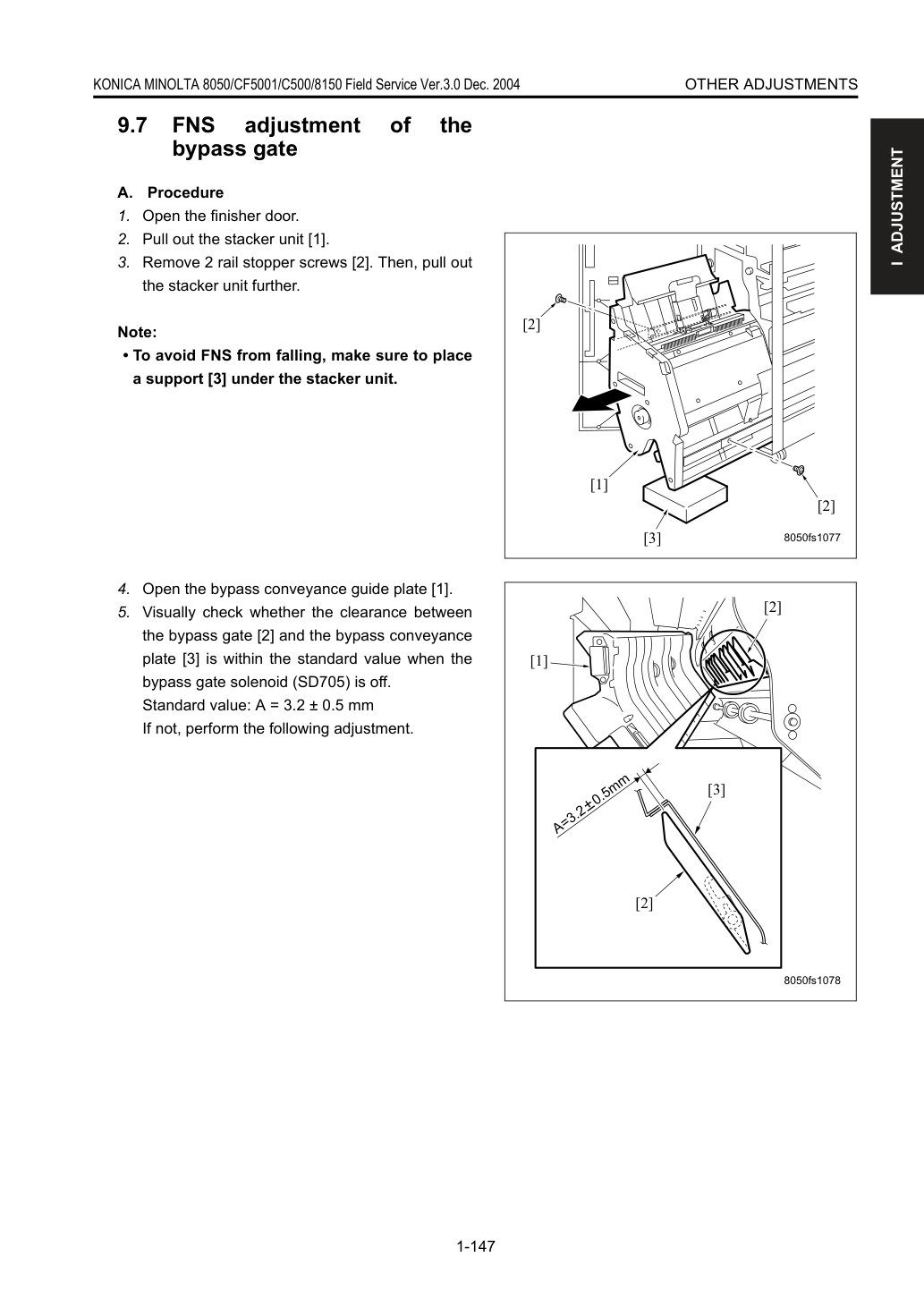

4. Открой направляющую конвейера байпаса [1].
5. Визуально проверь зазор между
байпасным затвором [2] и пластиной конвейера байпаса [3] в пределах стандартного значения при выключенном соленоиде байпасного затвора (SD705).
Если нет, выполни следующую регулировку.

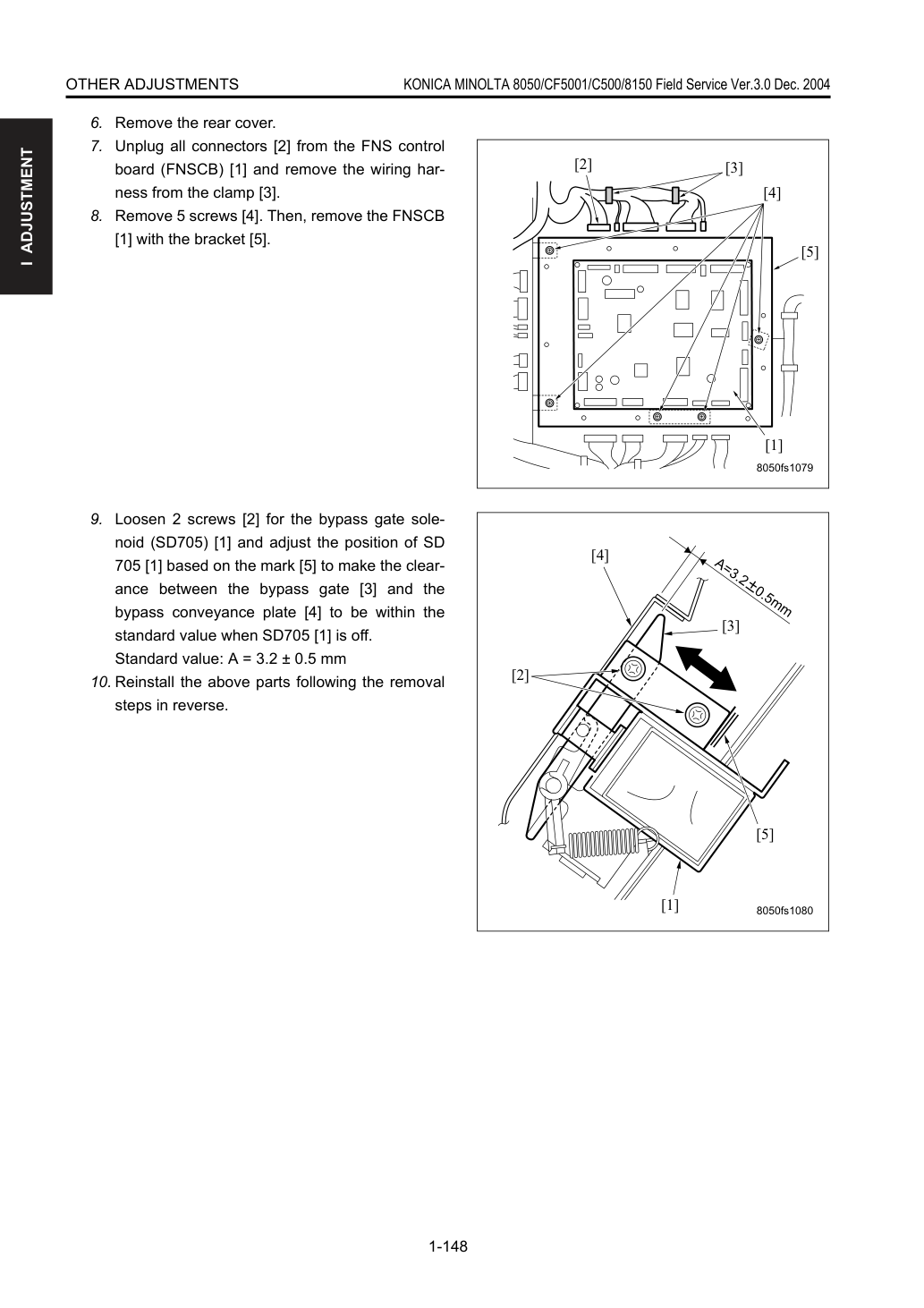

6. Снимите заднюю крышку.
7. Отсоедините все разъёмы [2] от платы управления FNS
(FNSCB) [1] и выньте жгут проводов из скобы [3].
8. Выньте 5 винтов [4]. Затем снимите FNSCB
9. Ослабьте 2 винта [2] соленоида bypass gate
соленоид (SD705) [1] и отрегулируй положение SD 705 [1] по метке [5] так, чтобы зазор между обходным затвором [3] и пластиной обходной конвейеризации [4] соответствовал стандартному значению при выключенном SD705 [1].
10. Переустанови вышеуказанные детали в обратном порядке снятию.

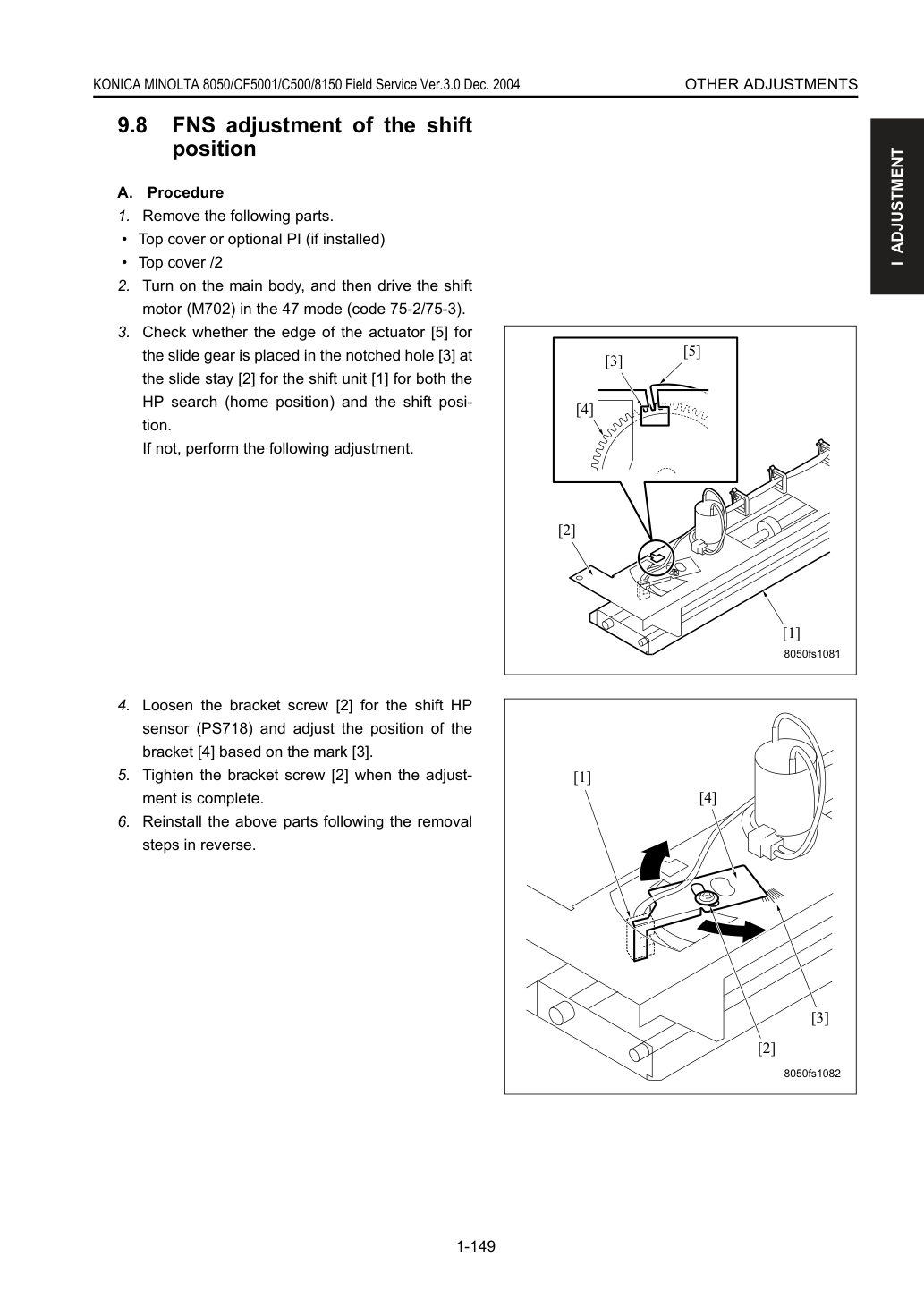

1. Снимите следующие детали.
2. Включите основной корпус, затем приведите в действие двигатель сдвига (M702) в режиме 47 (код 75-2/75-3).
соленоид (SD705) [1] и отрегулируй положение SD 705 [1] по метке [5] так, чтобы зазор между обходным затвором [3] и пластиной обходной конвейеризации [4] соответствовал стандартному значению при выключенном SD705 [1].
3. Проверь, размещен ли край актуатора [5] для
скользящей шестерни в пазовом отверстии [3] на скользящей стойке [2] для узла сдвига [1] в обоих положениях поиска HP (исходное положение) и положение сдвига.
Если нет, выполни следующую регулировку.
4. Ослабь винт кронштейна [2] для датчика сдвига HP
(PS718) и отрегулируй положение кронштейна [4] на основе метки [3].
5. Затяни винт кронштейна [2] при завершении регулировки.
6. Переустанови указанные детали в обратном порядке демонтажа.

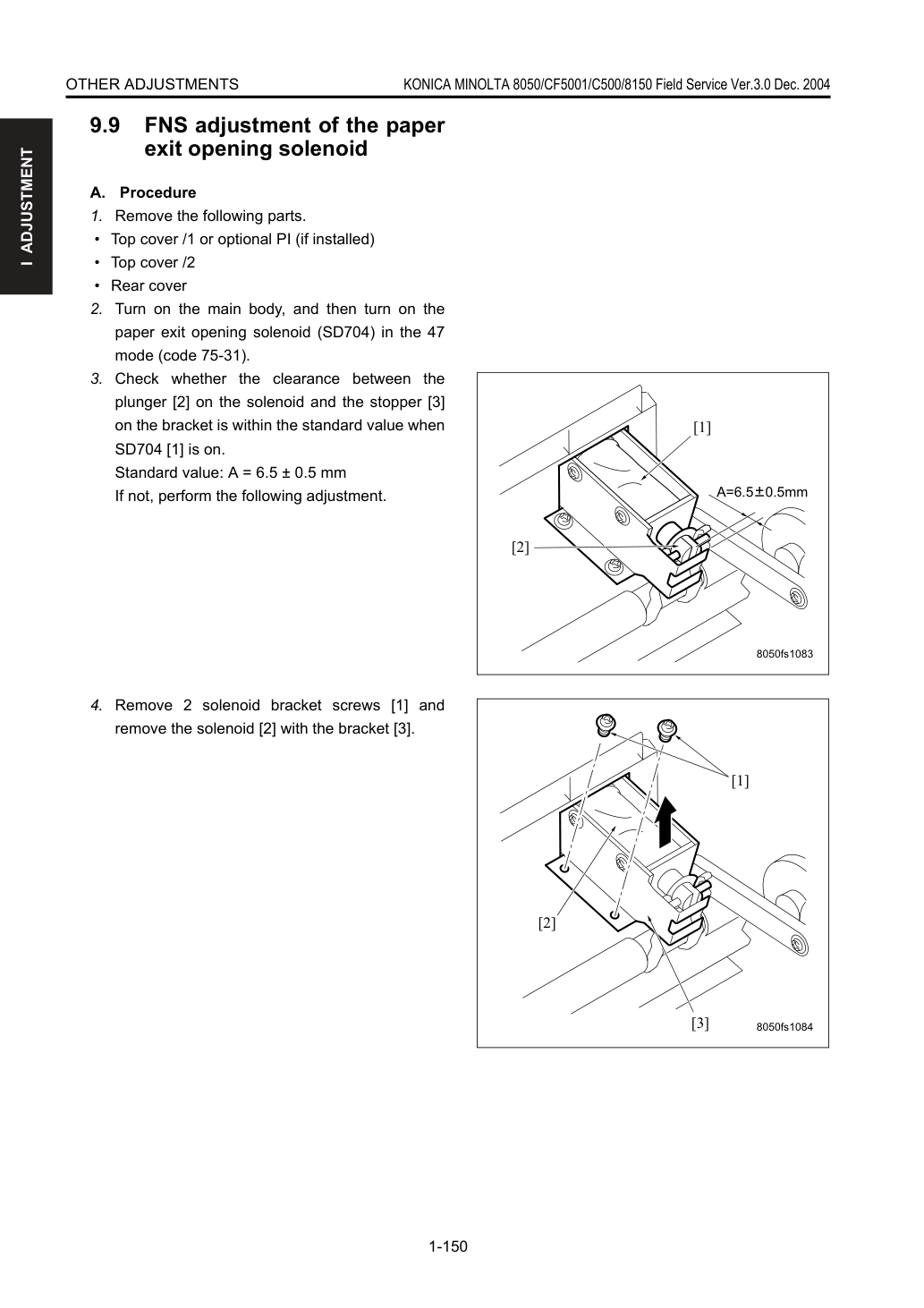

1. Снимите следующие детали.
2. Включи основной корпус, затем включи
соленоид открытия выхода бумаги (SD704) в режиме 47 (код 75-31).
3. Проверь, находится ли зазор между
плунжером [2] соленоида и стопором [3] на кронштейне в пределах стандартного значения при включенном SD704 [1].
Если нет, выполни следующую регулировку.

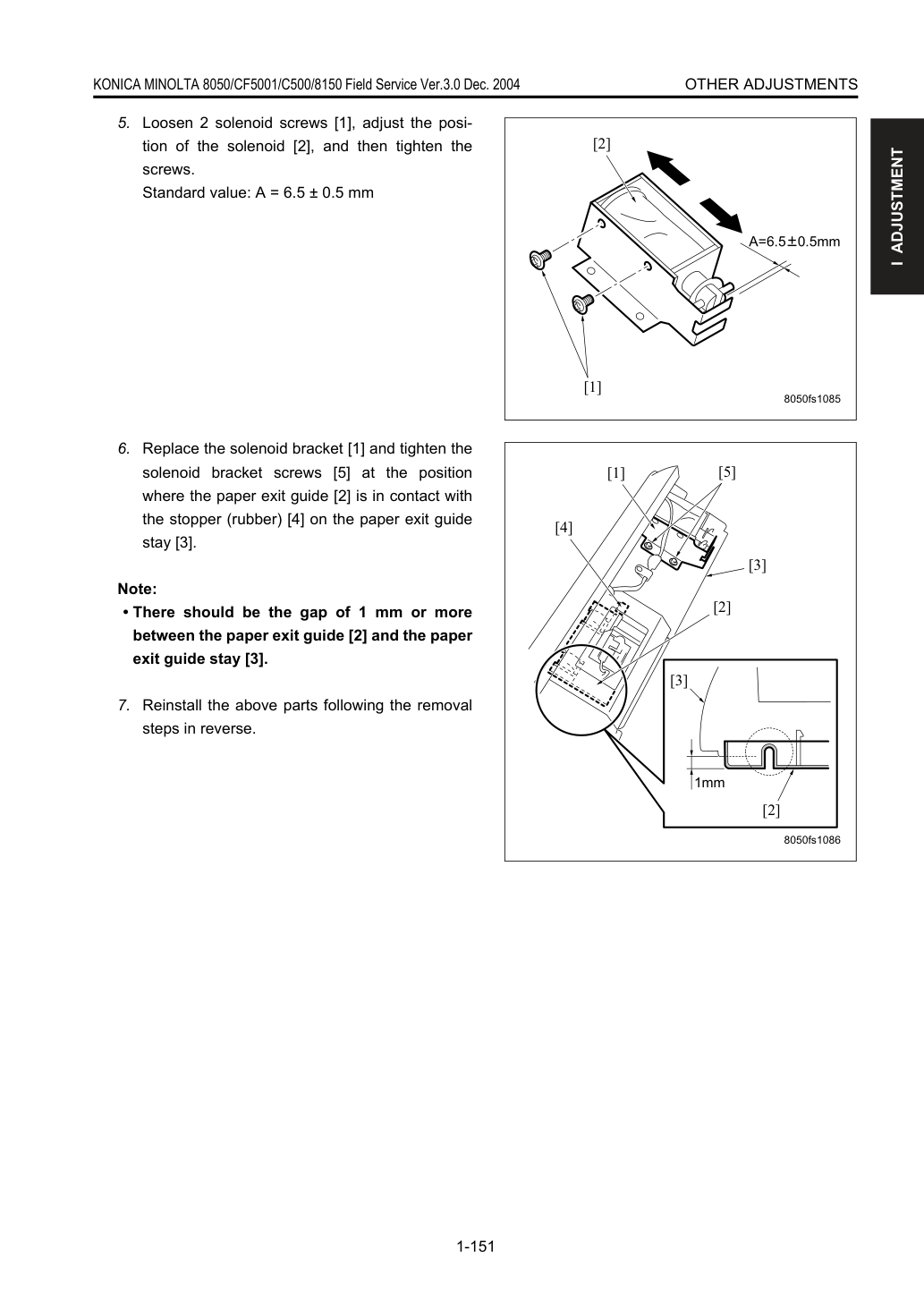

4. Удали 2 винта кронштейна соленоида [1] и
демонтируй соленоид [2] с кронштейном [3].
5. Ослабь 2 винта соленоида [1], отрегулируй положение
соленоида [2], затем затяни винты.
6. Переустанови кронштейн соленоида [1] и затяни
винты кронштейна соленоида [5] в положении, где направляющая выхода бумаги [2] контактирует со стопором (резина) [4] на стойке направляющей выхода бумаги [3].
• Между направляющей выхода бумаги [2] и стойкой направляющей выхода бумаги [3] должен быть зазор 1 мм или более.
7. Переустанови указанные детали в обратном порядке демонтажа.

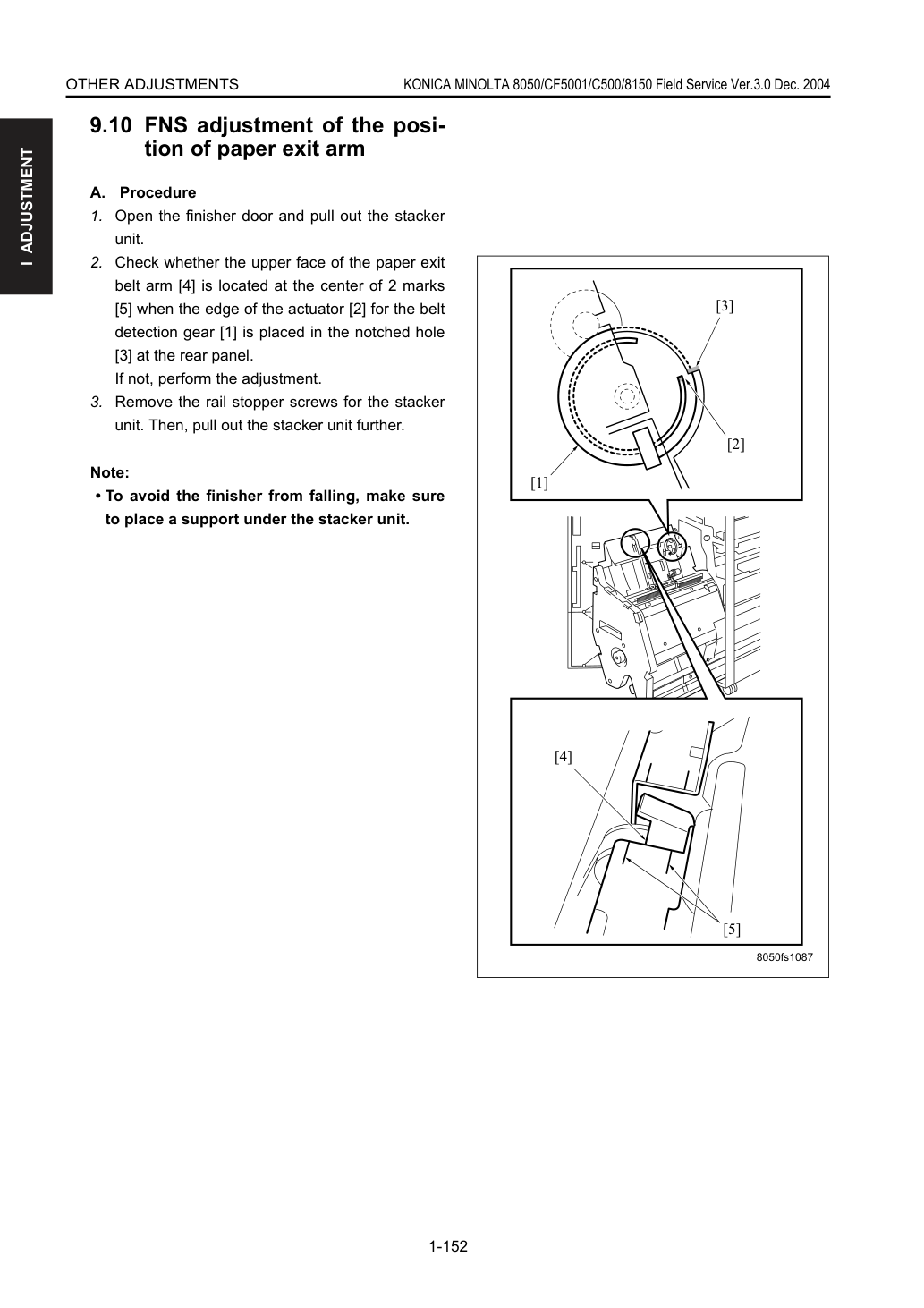

1. Откройте дверцу финишера и извлеки накопитель
2. Проверь, размещена ли верхняя грань
рычага ремня выхода бумаги [4] в центре 2 меток [5], когда край актуатора [2] для шестерни обнаружения ремня [1] размещен в пазовом отверстии [3] на задней панели.
Если нет, выполни регулировку.
3. Удали винты упора рельса для
узла накопителя. Затем дальше извлеки узел накопителя.
• Во избежание падения финишера обязательно разместите опору под узлом накопителя.
4. Удали винт [2] для шестерни обнаружения ремня
[1]. Размести рычаг ремня выброса бумаги в указанное положение. Затем зафиксируй шестерню обнаружения [1] в указанном положении.
5. Переустанови указанные детали в обратном порядке демонтажа.
1. Включи основной корпус. После завершения финишером
начального цикла работы отключи основной корпус.
2. Откройте дверцу финишера и извлеки накопитель
3. Удали винты упора рельса для
узла накопителя. Затем дальше извлеки узел накопителя.
• Во избежание падения финишера обязательно разместите опору под узлом накопителя.
4. Проверь, совмещен ли актуатор [2] для датчика HP выравнивания
/U (PS708) [1] с исходным положением.
5. Проверь, находится ли зазор A для пластины
выравнивания /U [1] в пределах стандартного значения.
Стандартное значение: A = 340,6 +0/-0,5 мм (in to in). Если нет, выполни следующую регулировку.

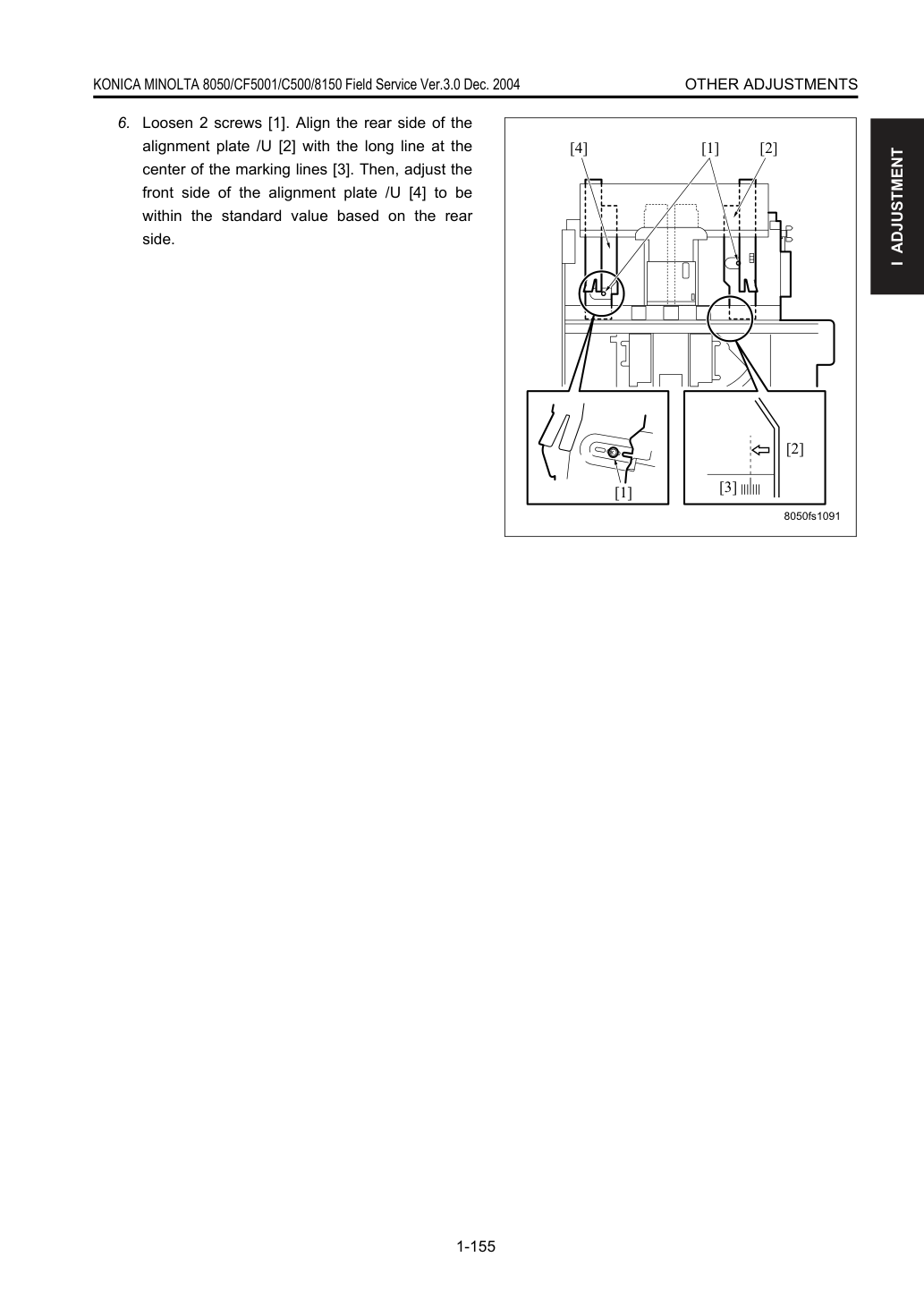

6. Ослабь 2 винта [1]. Совмести заднюю сторону
пластины выравнивания /U [2] с длинной линией в центре линий маркировки [3]. Затем отрегулируй переднюю сторону пластины выравнивания /U [4] в пределах стандартного значения на основе задней стороны.

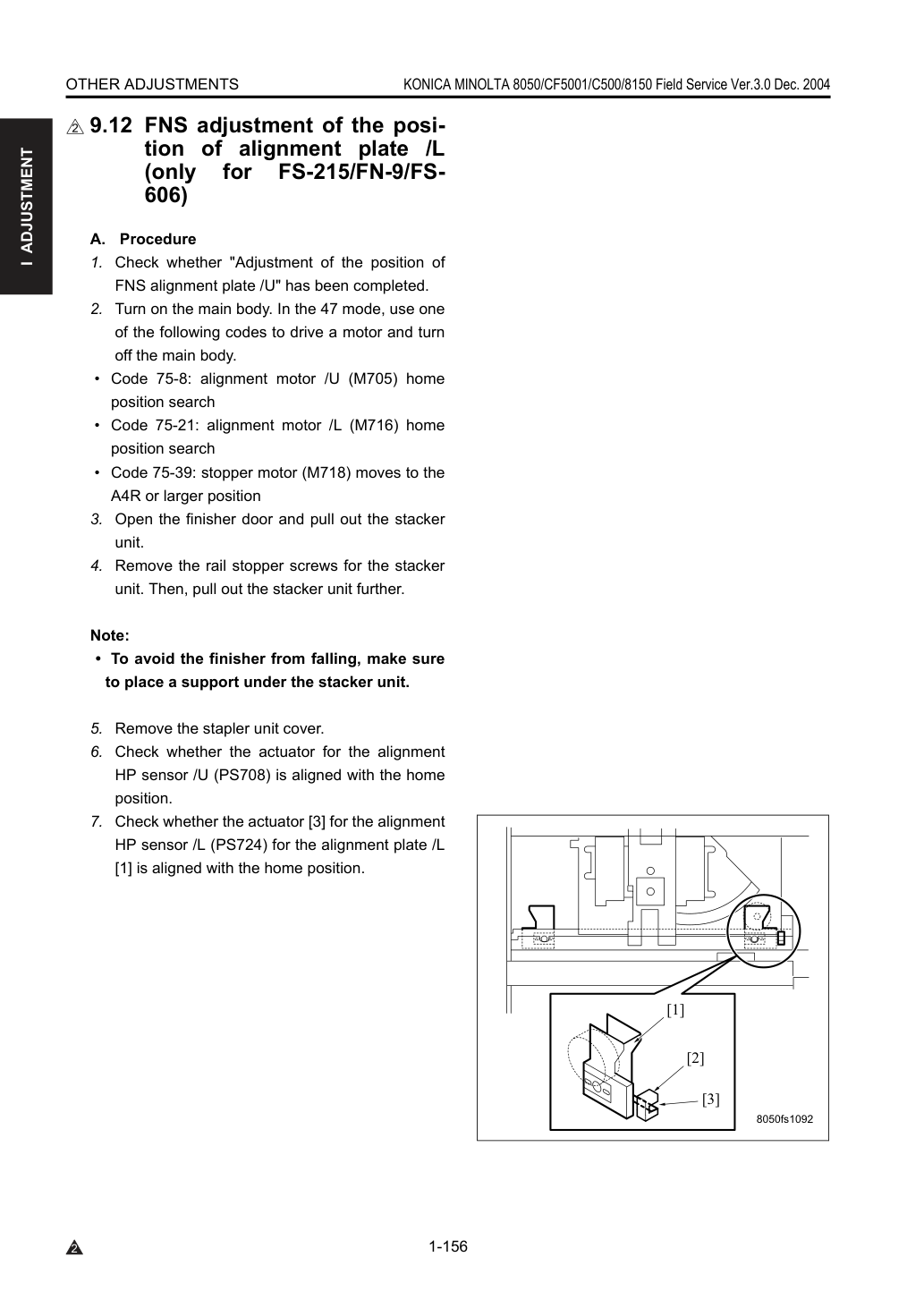

1. Проверь, выполнена ли регулировка положения
2. Включи основной корпус. В режиме 47 используй один
следующих кодов для привода двигателя и отключения основного корпуса.
3. Откройте дверцу финишера и извлеките укладчик.
4. Снимите винты ограничителя направляющей для укладчика.
узла накопителя. Затем дальше извлеки узел накопителя.
• Во избежание падения финишера обязательно разместите опору под узлом накопителя.
5. Снимите крышку узла степлера.
6. Проверьте, работает ли актуатор выравнивания.
HP датчик /U (PS708) выровнен с позицией Home.
7. Проверь, выровнен ли актуатор [3] для выравнивания
HP датчик /L (PS724) для пластины выравнивания /L [1] выровнен с позицией Home.

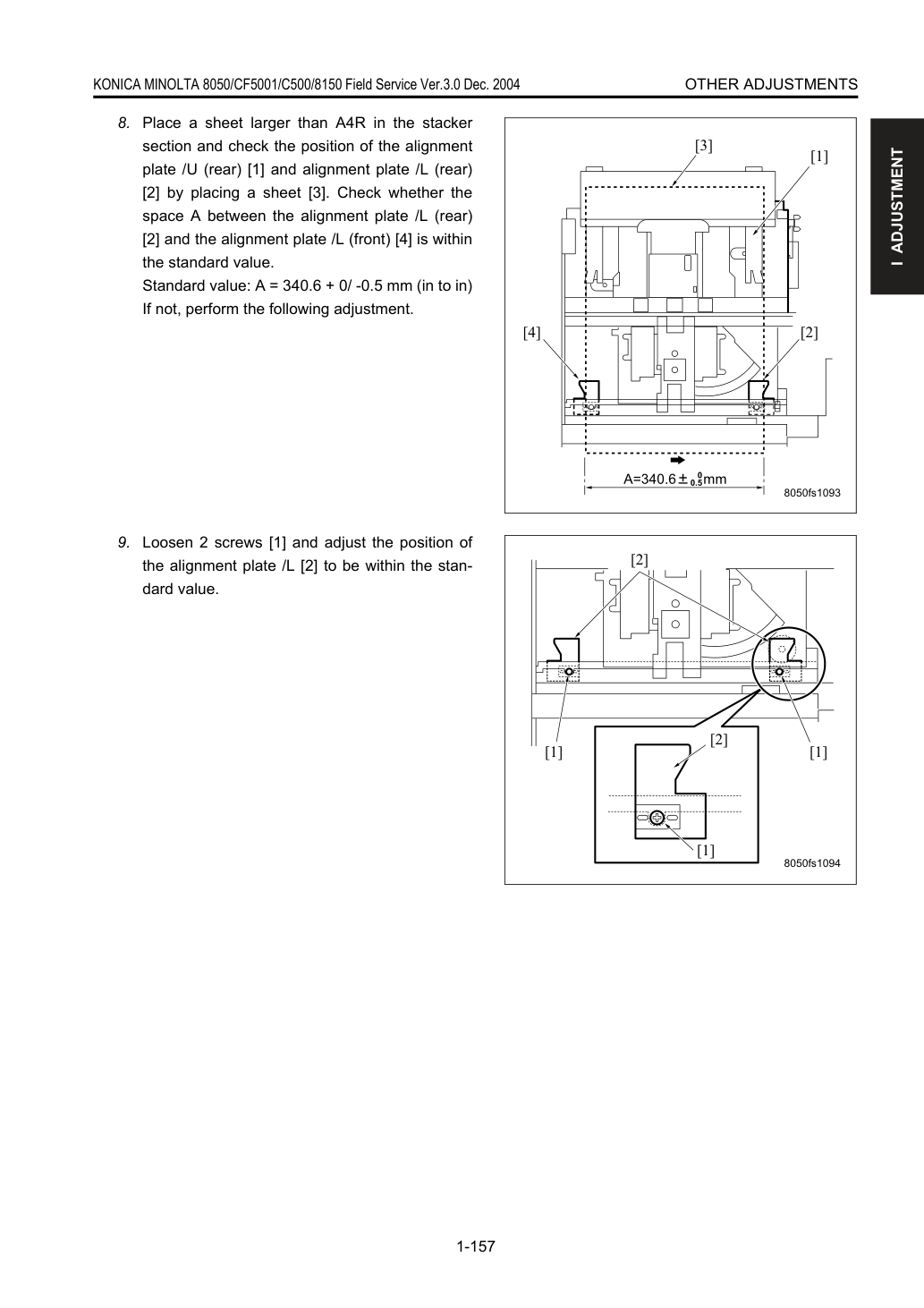

8. Поместите лист размером больше A4R в секцию накопителя
и проверьте положение пластины выравнивания /U (rear) [1] и пластины выравнивания /L (rear) [2], поместив лист [3]. Проверьте, что зазор A между пластиной выравнивания /L (rear) [2] и пластиной выравнивания /L (front) [4] находится в пределах стандартного значения.
Стандартное значение: A = 340,6 +0/-0,5 мм (in to in). Если нет, выполни следующую регулировку.
9. Ослабь 2 винта [1] и отрегулируй положение
пластины выравнивания /L [2] в соответствии со стандартным значением.
9.13 Регулировка FNS положения скрепления (плоское скрепление) Примечание:
• Никогда не перемещай узел степлера в горизонтальном направлении вручную (это может привести к проскальзыванию зубьев между ремнем и шестерней).
1. Выполни операцию скрепления для проверки того, выполняется ли она
в пределах стандартного значения.
• Стандартное значение для одноугольного скрепления (сзади) [1]: A = 8.5 ± 3 mm • Стандартное значение для одноугольного скрепления (спереди) [2]: B=8.5 ± 3 mm • Стандартное значение для плоского скрепления [3]: C= B=8.5 ± 3 mm (При плоском скреплении край бумаги и линия [4], соединяющая 2 скрепки, должны быть параллельны) Если нет, выполни следующую регулировку.
2. Откройте дверцу финишера и извлеки накопитель
3. Удали винты упора рельса для
узла накопителя. Затем дальше извлеки узел накопителя.
• Во избежание падения финишера обязательно разместите опору под узлом накопителя.
4. Снимите крышку узла степлера.

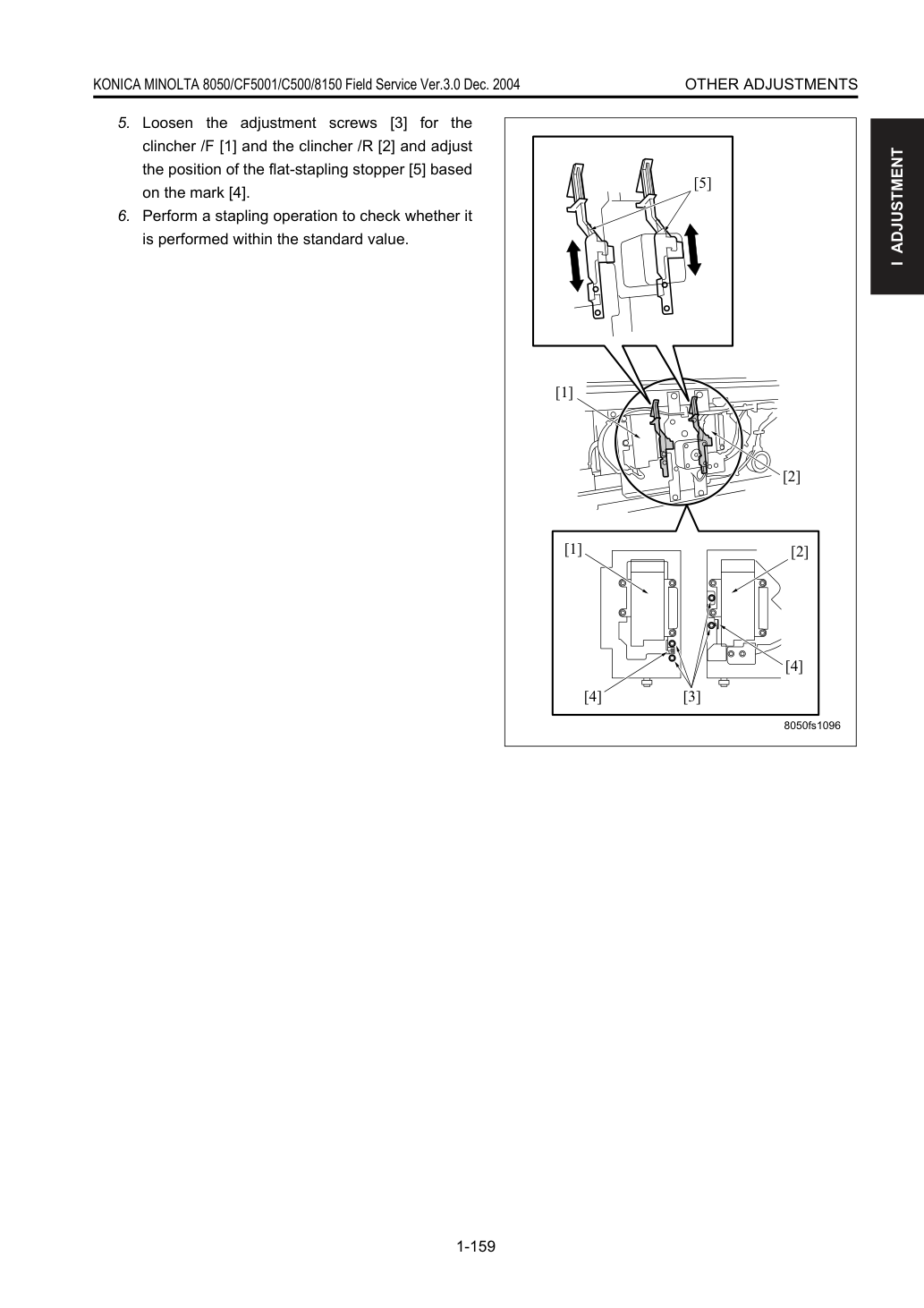

5. Ослабь винты регулировки [3] для
поджимного устройства /F [1] и поджимного устройства /R [2] и отрегулируй положение стопора плоского скрепления [5] в соответствии с меткой [4].
6. Выполни операцию скрепления для проверки, работает ли оно
в пределах стандартного значения.

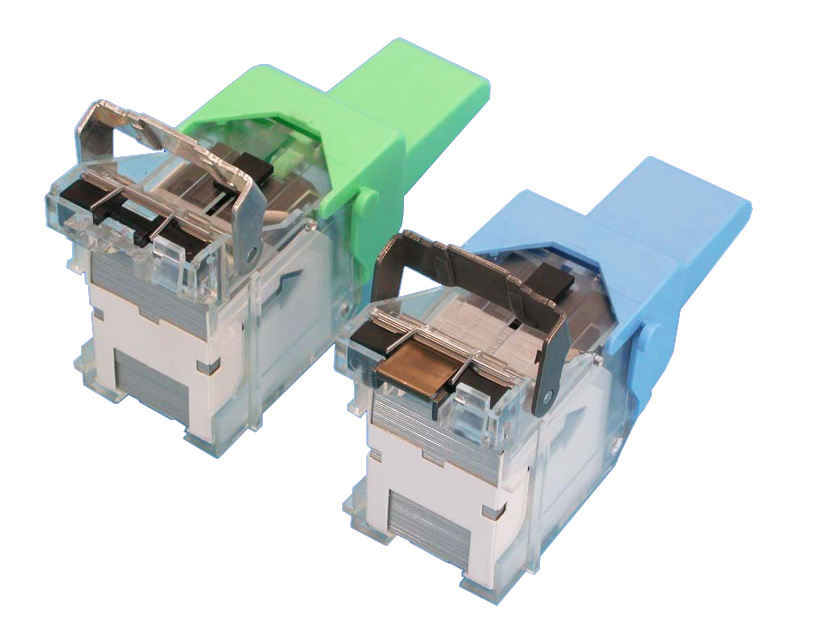

• Метод регулировки верхнего и нижнего положений скрепителя FNS зависит от формы картриджа.
• Регулировку картриджа нового типа можно выполнить с помощью шаблона позиционирования скрепителя (129 X JG 011) для старого типа и старого картриджа.
1. Выполни фактическую операцию скрепления и проверь
отсутствие дефектов загибания скоб.
• Загнутое скрепление [1] не допускается.
• Люфтовое скрепление [2] должно быть менее установленного значения (L = 1 мм).
• Высота иглы ремня скрепления [3] должна быть менее установленного значения (L = 0,7 мм).
При обнаружении любого дефекта выполни следующие регулировки.
• При замене или снятии клещей или скрепителя выполни регулировку после переустановки.
2. Откройте дверь финишера и извлеките
3. Снимите винт крепления направляющей стоп-блока
модуля укладчика и дальше извлеките модуль укладчика.
• Чтобы предотвратить падение финишера, обязательно подложи под извлеченный узел опору.

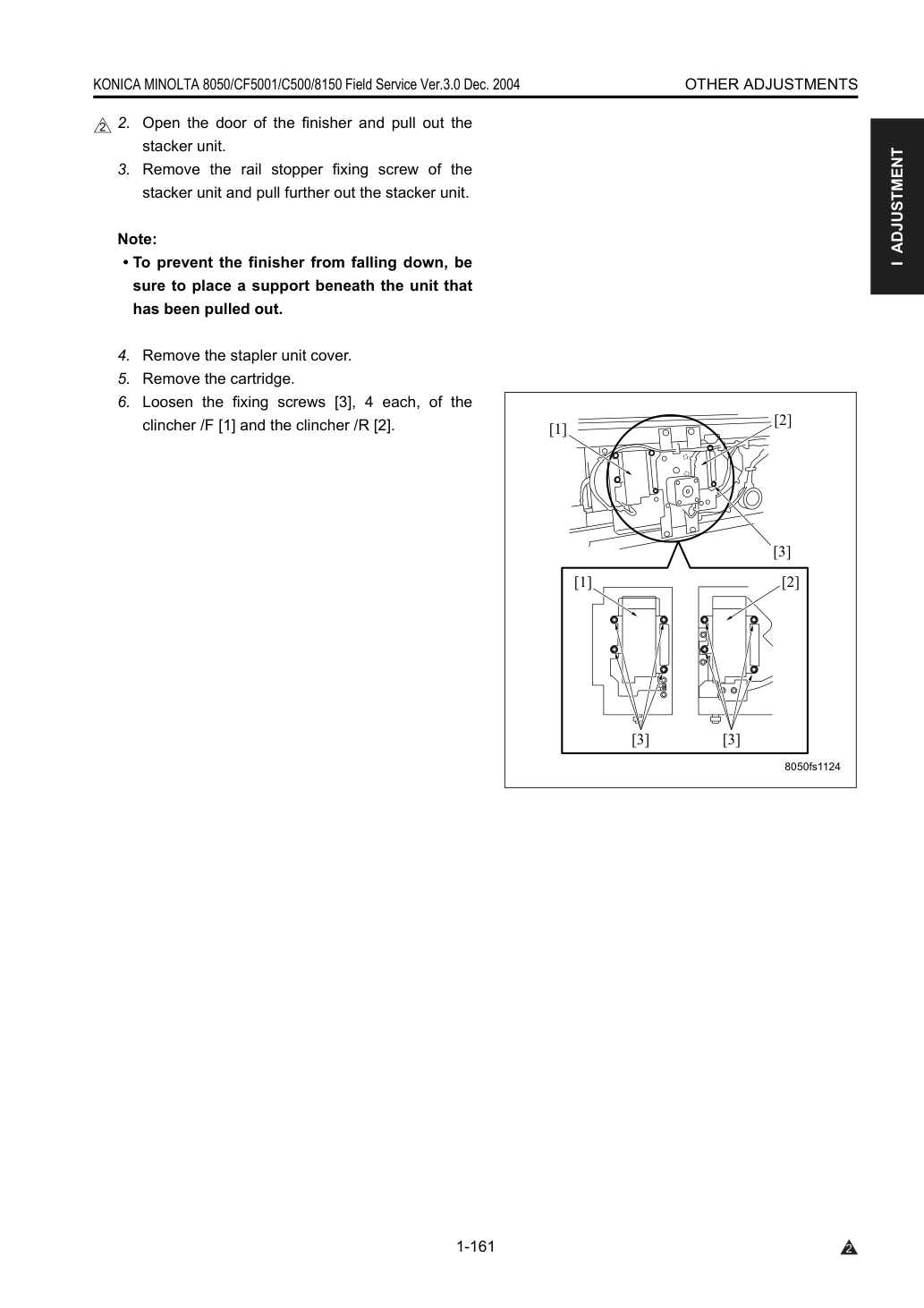

4. Снимите крышку узла степлера.
5. Извлеки картридж.

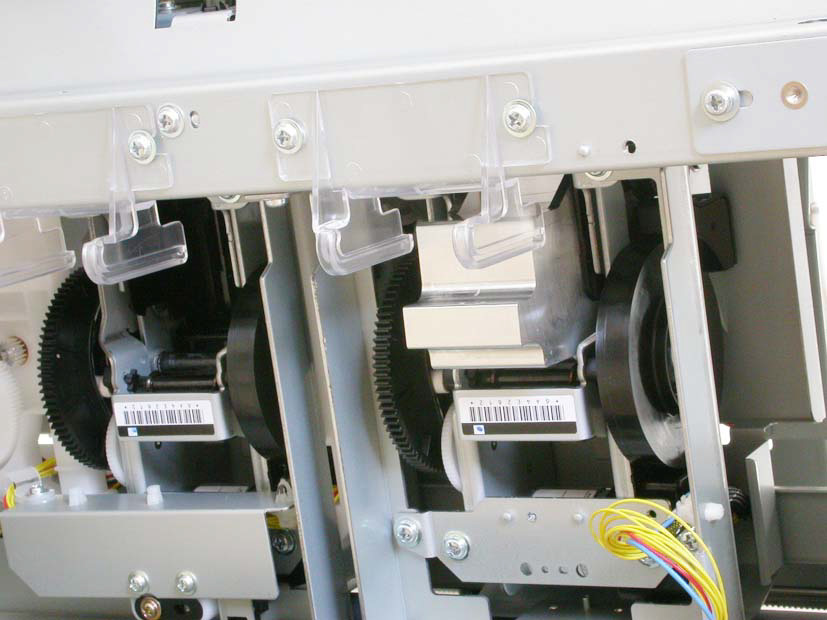

6. Ослабь винты крепления [3], по 4 шт., на
клещах /F [1] и клещах /R [2].
7. Прикрепи шаблон позиционирования скрепителя [1] к картриджу
• Обязательно вдвинь шаблон позиционирования скрепителя до защелкивания.
8. Поверни шестерню скрепителя [1] в нижнем направлении
и отрегулируй положение кулачка [3] так, чтобы 2 штифта [2] кондуктора позиционирования степлера плавно вошли в отверстия позиционирования [4] кулачка [3]. Затем поверни шестерню [1] в нижнем направлении, чтобы надежно установить штифт в отверстие позиционирования.
• При насильственной установке штифта кондуктора позиционирования степлера штифт может быть трудно извлечь. Обязательно поворачивай шестерню степлера осторожно.
9. Затяни все 4 винта крепления кулачка.
10. Поверни шестерню степлера в верхнем направлении на
11. Верни картридж в исходное положение.
12. Проверь операции сшивания.
• Никогда не перемещай узел степлера в горизонтальном направлении вручную (это может привести к проскальзыванию зубьев между ремнем и шестерней).
1. Выполни операцию сшивания, чтобы проверить
• Плавающее сшивание [2] (стандартное значение: L = 1 мм или менее) • Высота иглы ремня степлера [3] (стандартное значение:
L = 0,7 мм или менее) При наличии неисправности выполни следующую регулировку.
• Отрегулируй кулачок или степлер, если он заменен или снят.
2. Откройте дверцу финишера и извлеки накопитель
3. Удали винты упора рельса для
узла накопителя. Затем дальше извлеки узел накопителя.
• Во избежание падения финишера обязательно разместите опору под узлом накопителя.
4. Снимите крышку узла степлера.
5. Извлеките картридж [1], откройте крышку [2],
и затем извлеките лист скоб [3], сдвигая его.

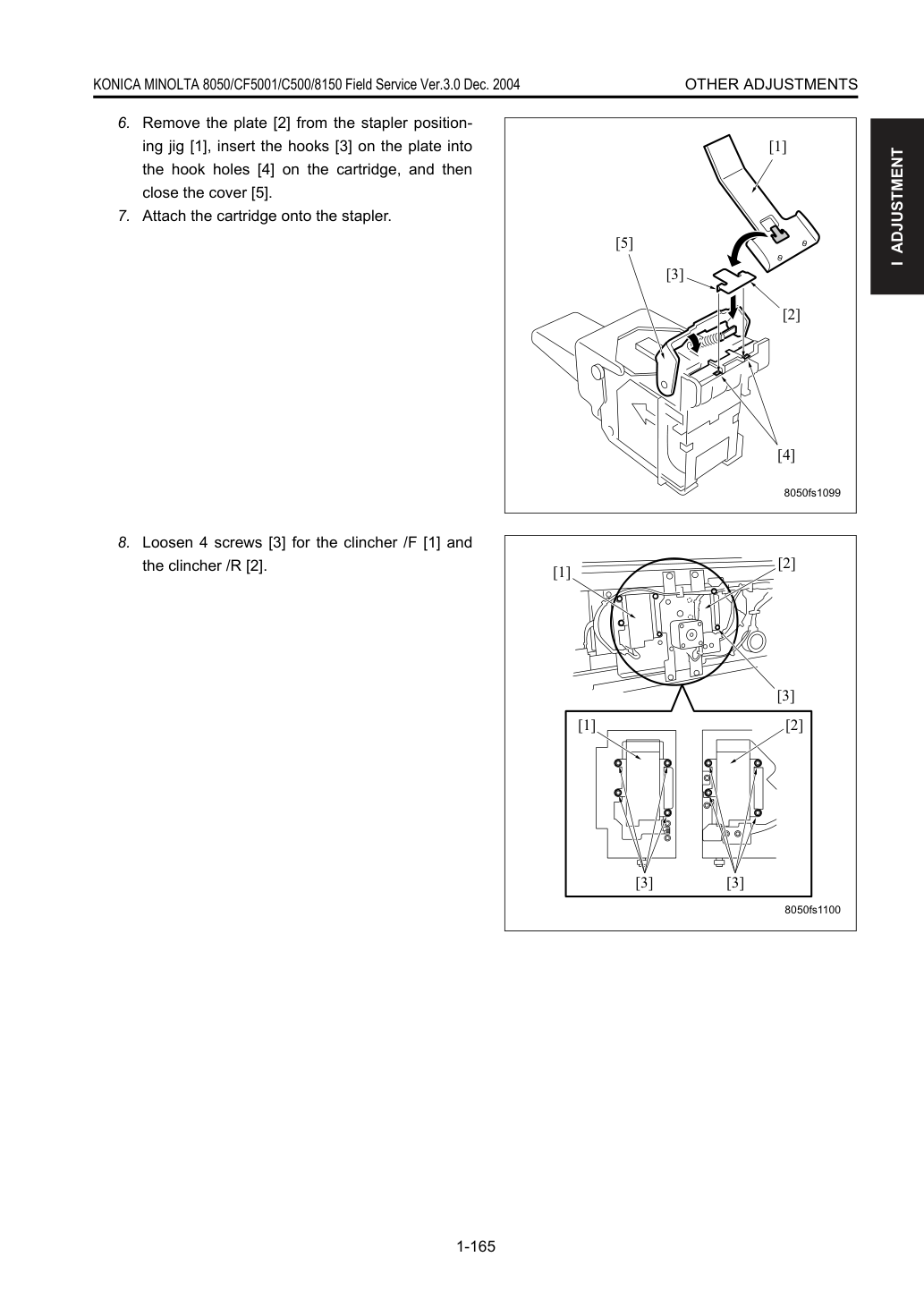

6. Извлеките пластину [2] из кондуктора позиционирования степлера [1],
вставьте крючки [3] пластины в отверстия крючков [4] картриджа, затем закройте крышку [5].
7. Установите картридж на степлер.
8. Ослабьте 4 винта [3] для зажима /F [1] и
9. Сложите узел вспомогательной укладки [1] и вставьте 2
направляющих штифта [3] на кондуктор позиционирования скобосшивателя [2] в отверстия [5] на зажиме [4].
• Кондуктор позиционирования скобосшивателя достаточно зацепить на зажим.

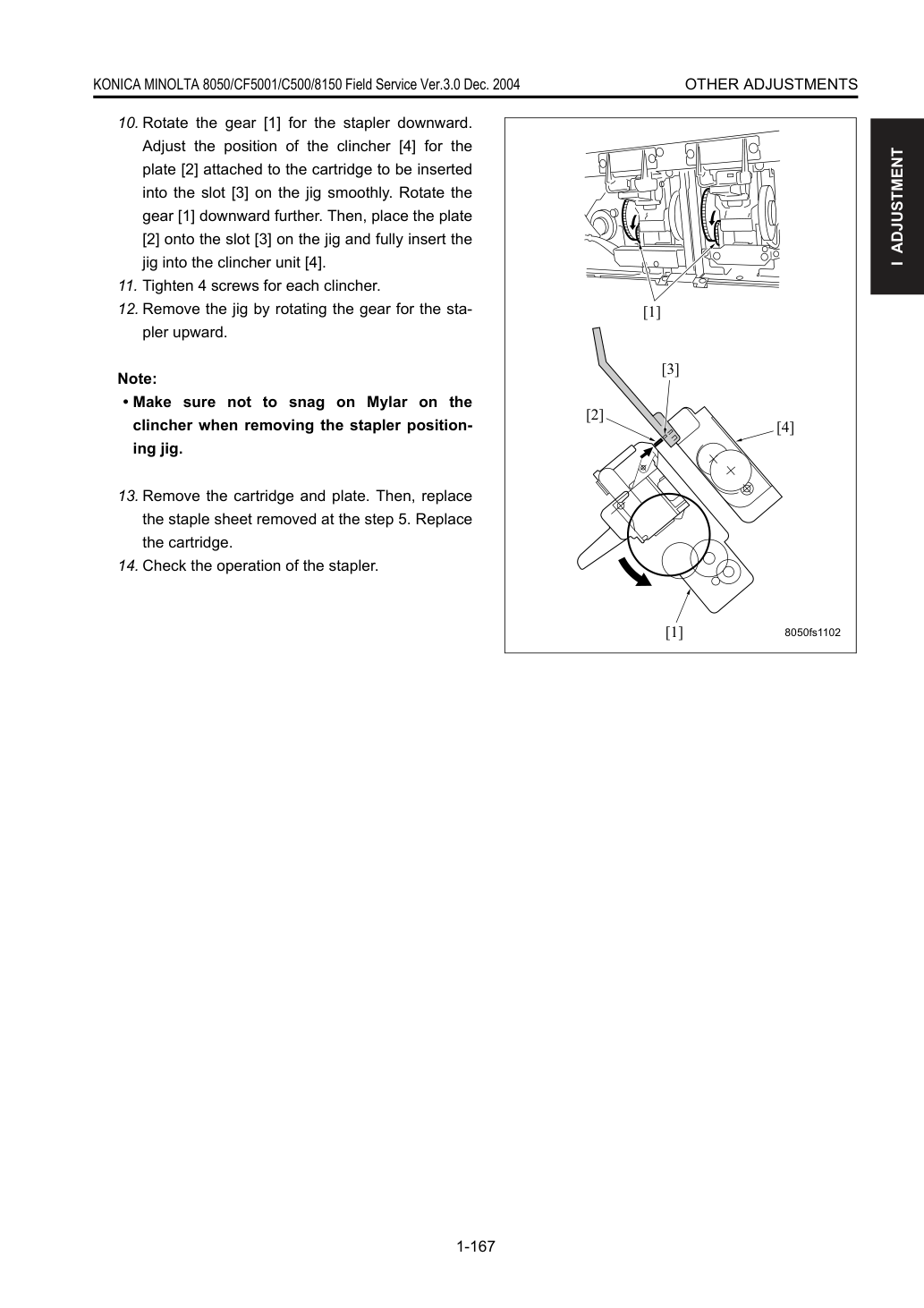

10. Поверните шестерню [1] скобосшивателя вниз.
Отрегулируйте положение зажима [4] так, чтобы пластина [2], прикрепленная к кассете, плавно вводилась в паз [3] на приспособлении. Поверните шестерню [1] дальше вниз. Затем поместите пластину [2] в паз [3] на приспособлении и полностью вставьте приспособление в узел зажима [4].
11. Затяните по 4 винта для каждого зажима.
12. Извлеките приспособление, вращая шестерню для позиции сшивателя.
• Убедитесь, что Майлар не зацепляется за зажим при извлечении позиционирующего приспособления сшивателя.
13. Извлеките кассету и пластину. Затем замените
полосу скоб, удаленную на шаге 5. Замените кассету.
14. Проверьте работу сшивателя.
• Никогда не перемещайте узел сшивателя в горизонтальном направлении вручную (это может привести к пропуску зубьев между ремнем и шестерней).
1. Выполните операцию сшивания, чтобы проверить, находятся ли
край бумаги и линия [2], соединяющая 2 скобы [1], в параллели [3], и отклонение L находится в пределах стандартного значения.
Стандартное значение: отклонение L = 1 мм или менее. Если отклонение не в пределах стандартного значения, выполните следующую регулировку.
2. Проверьте, завершена ли "регулировка положения
пластины выравнивания FNS /U" и "регулировка положения пластины выравнивания /L".
3. Откройте дверцу финишера и извлеките укладчик.
4. Снимите винты ограничителя направляющей для укладчика.
узла накопителя. Затем дальше извлеки узел накопителя.
• Во избежание падения финишера обязательно разместите опору под узлом накопителя.
5. Снимите крышку узла степлера.
6. Ослабьте 3 винта [2] пластины выравнивания /L
7. Отрегулируйте положение по метке [3] так, чтобы
верхний край [1] и нижний край [2] бумаги были горизонтальны.
8. Затяните 3 винта, затем выполните операцию сшивания,
чтобы проверить, находится ли положение сшивания и складывания в пределах стандартного значения.
9.16 Регулировка угла упора при складывании FNS (только для FS-215/FN-9/FS-606) Примечание:
• Никогда не перемещайте узел сшивателя в горизонтальном направлении вручную (это может привести к пропуску зубьев между ремнем и шестерней).
• Никогда не ослабляйте винт [1], который не должен быть удален.
1. Выполните операцию складывания с бумагой A3 для
проверки того, что допуск на кромке складывания находится в пределах стандартного значения.
Стандартное значение: A = 1 мм или менее. Если допуск не в пределах стандартного значения, выполните следующую регулировку.
2. Откройте дверцу финишера и извлеки накопитель
3. Удали винты упора рельса для
узла накопителя. Затем дальше извлеки узел накопителя.
• Во избежание падения финишера обязательно разместите опору под узлом накопителя.
4. Снимите крышку узла степлера.

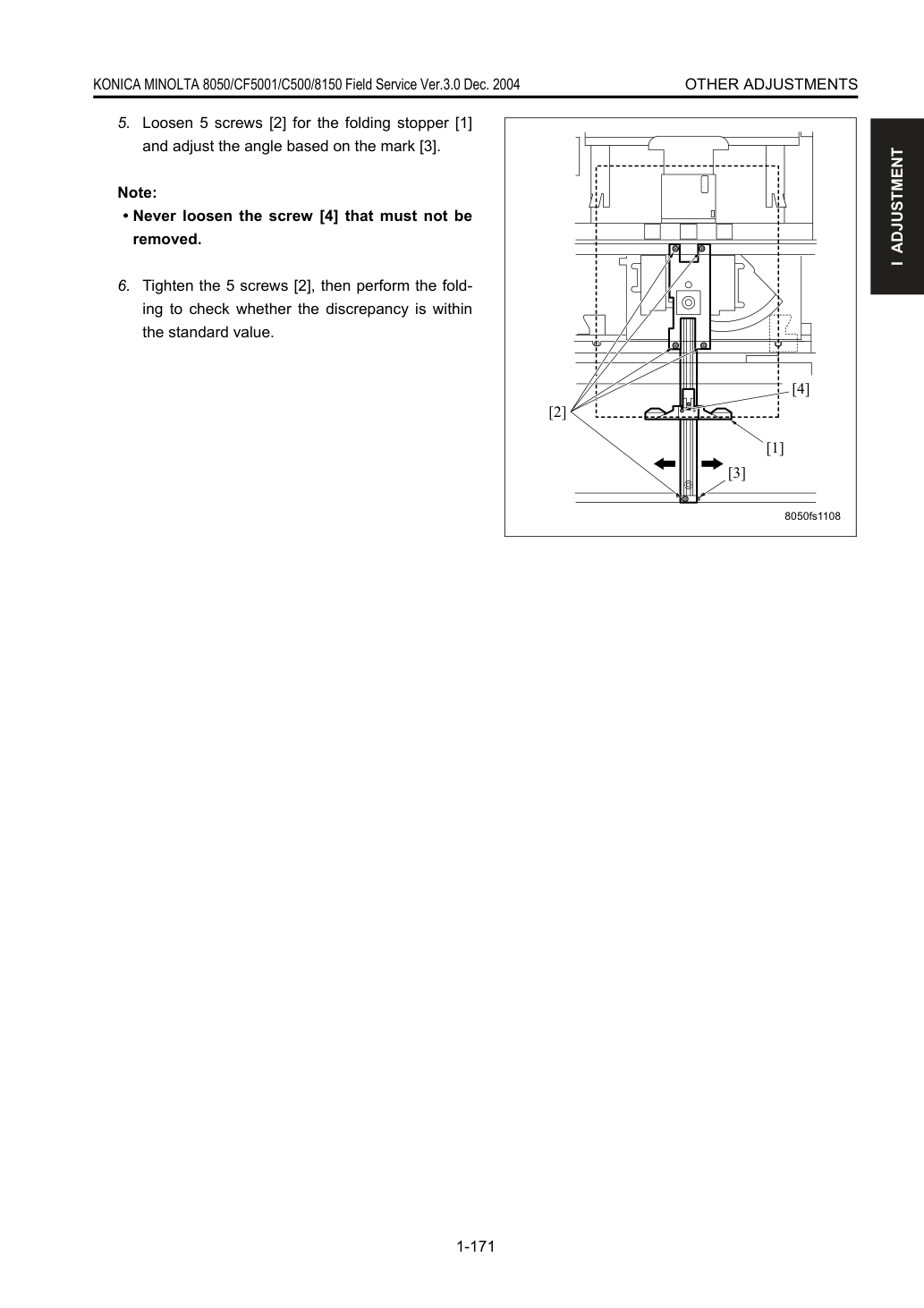

5. Ослабьте 5 винтов [2] стопора складывания [1]
и отрегулируйте угол по меткам [3].
• Никогда не ослабляйте винт [4], который снимать нельзя.
6. Затяните 5 винтов [2], затем выполните складывание,
чтобы проверить, что допуск находится в пределах стандартного значения.

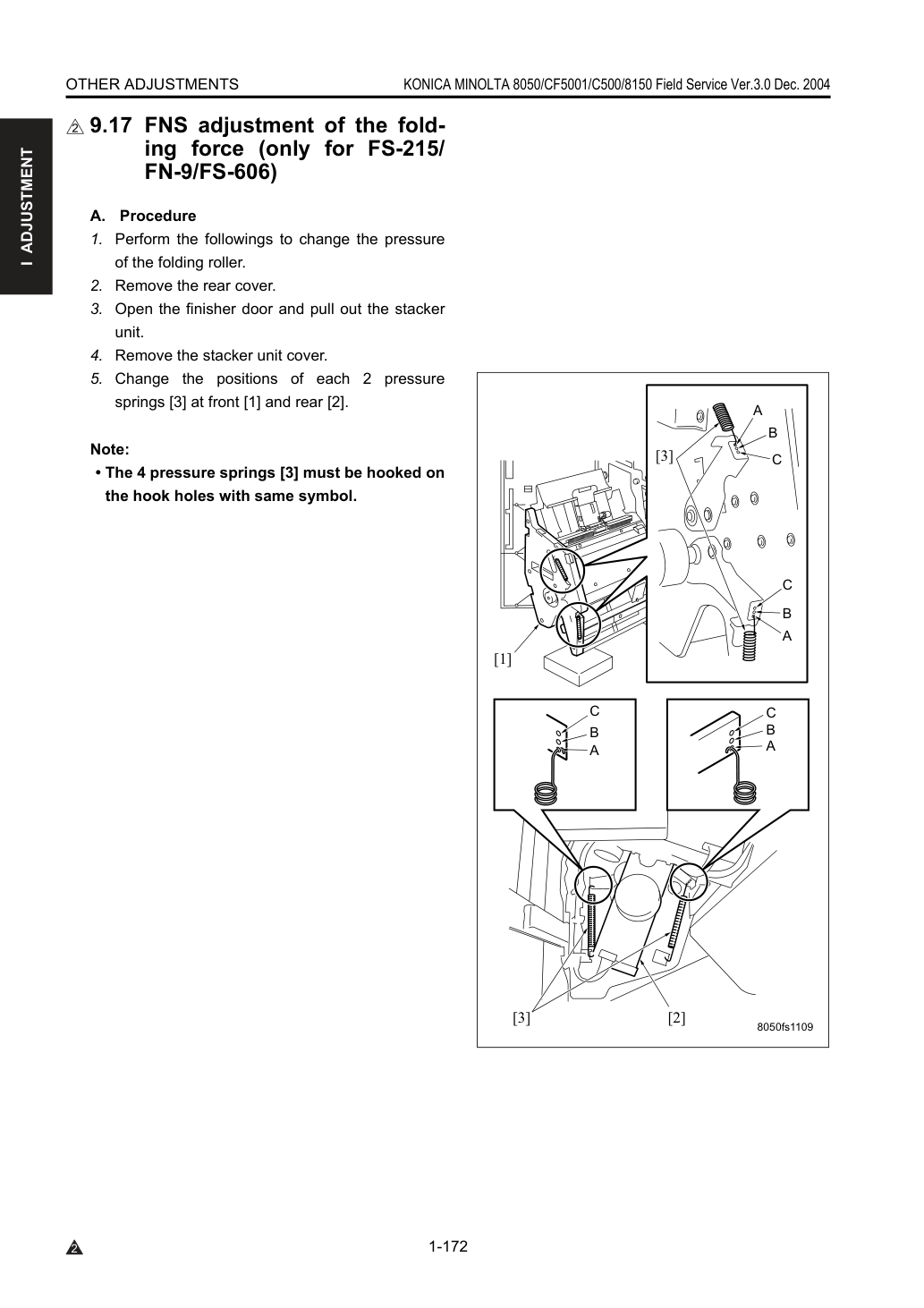

1. Выполните следующие операции для изменения прижима.
2. Снимите заднюю крышку.
3. Откройте дверцу финишера и извлеките укладчик.
4. Снимите крышку узла укладчика.
5. Измените положения каждых 2 пружин прижима [3]
спереди [1] и сзади [2].
• 4 пружины прижима [3] должны быть зацеплены на отверстия крюков с одинаковым символом.
