2. О ИЗОЛЯЦИИ НЕИСПРАВНОГО УЗЛА
В случае возникновения следующих аномалий неисправный узел может быть изолирован для временного использования других функций.
При выдаче кода аномалии нажми клавишу Auto Reset и выключи/включи SW2 (вспомогательный выключатель питания). Узел с аномалией изолируется в программной системе и другие функции могут быть использованы. Если выключить или включить SW2 без устранения неисправного узла, аномалия будет повторно обнаружена и код аномалии будет указан снова (функция действует только один раз).
Ошибка в лотке подачи бумаги /1 верхний лоток подачи бумаги /1 Лоток не может быть выбран.
Ошибка в лотке подачи бумаги /2 верхний лоток подачи бумаги /2 Лоток не может быть выбран.
Ошибка в лотке подачи бумаги /3 верхний лоток подачи бумаги /3 Лоток не может быть выбран.
Ошибка в лотке LT верхний лоток LT Лоток не может быть выбран.

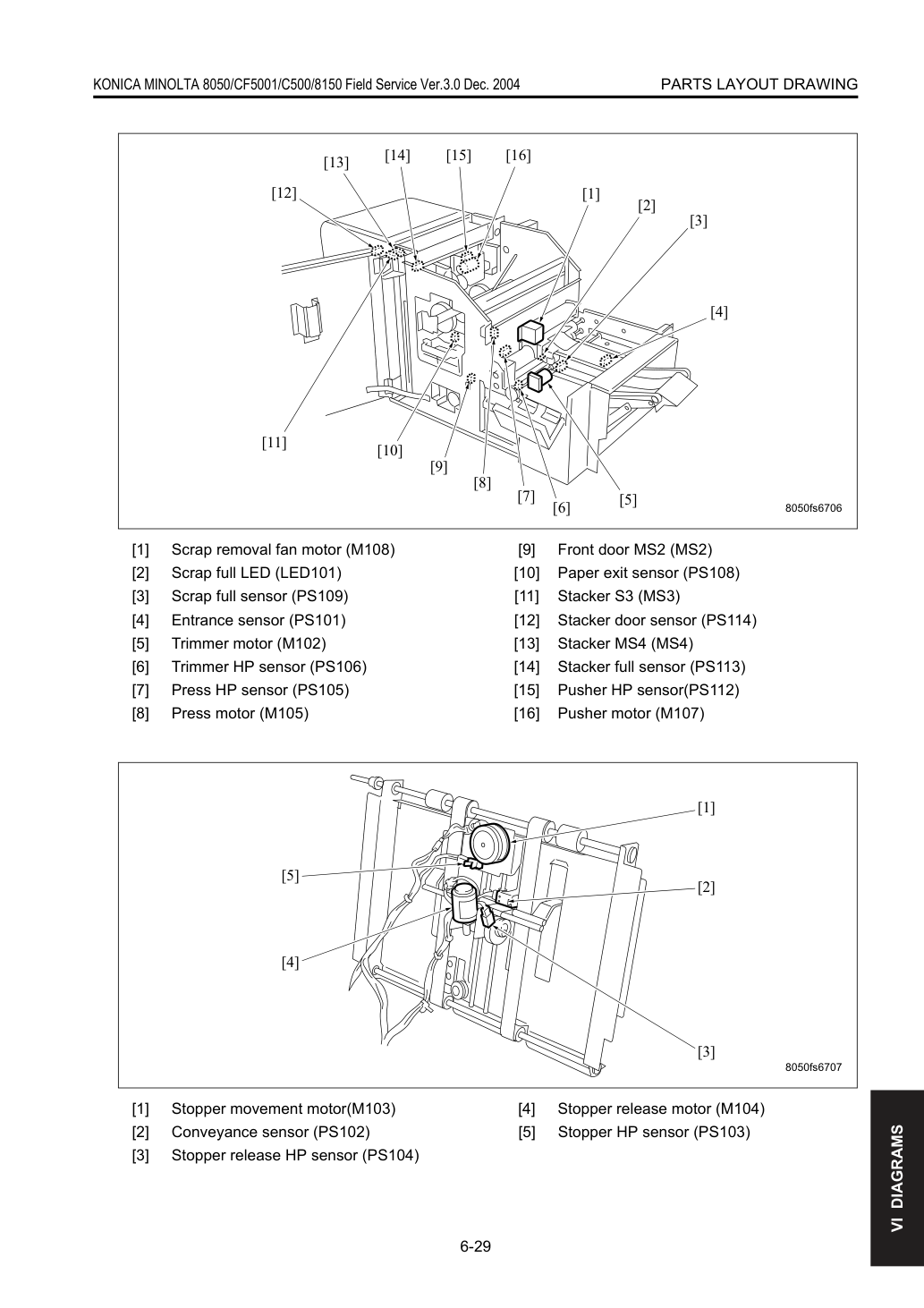

Режим складывания, режим скрепления со складыванием и режим резки не могут быть выбраны.
Режим обложки не может быть выбран.

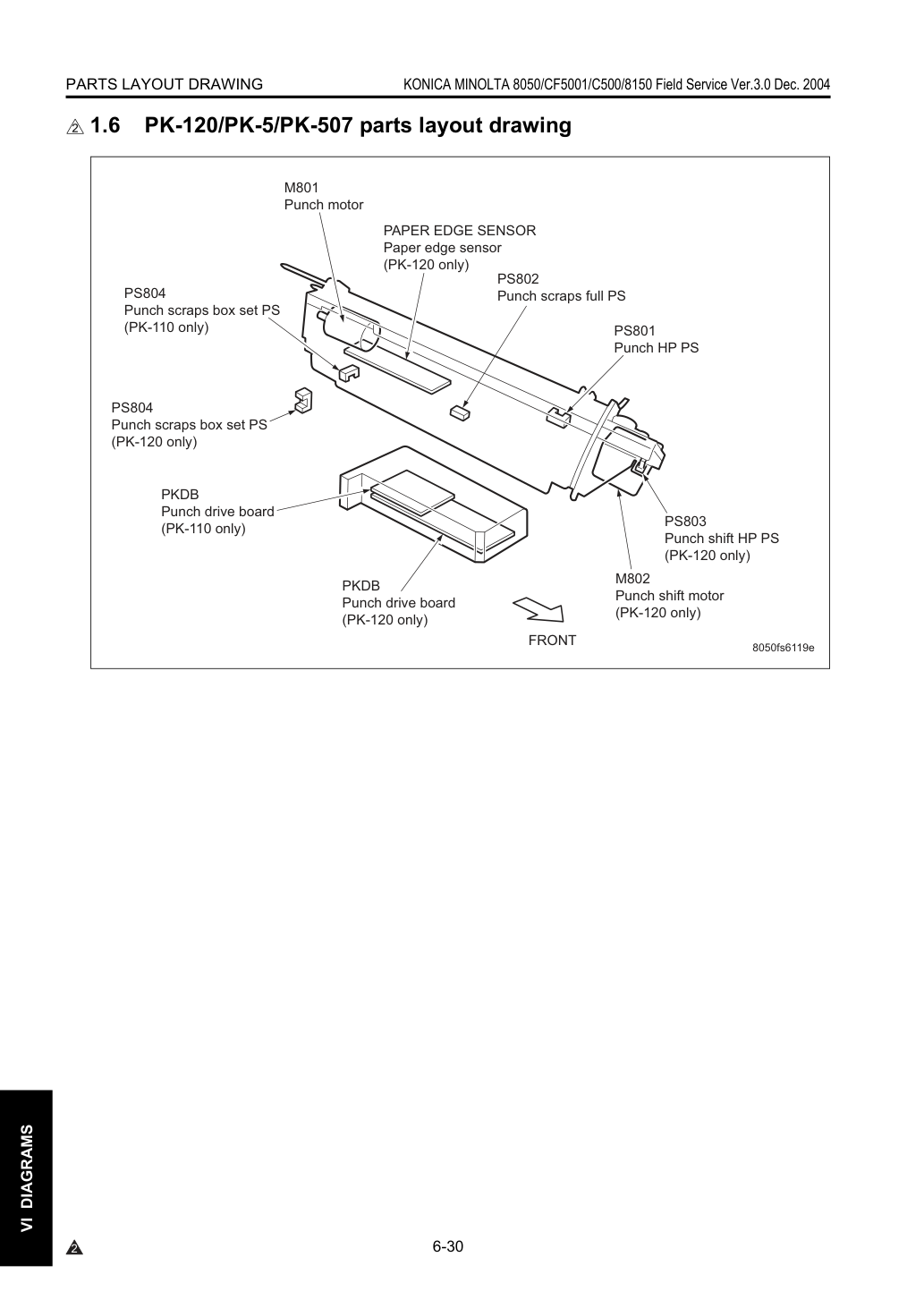

Режим перфорации не может быть выбран.

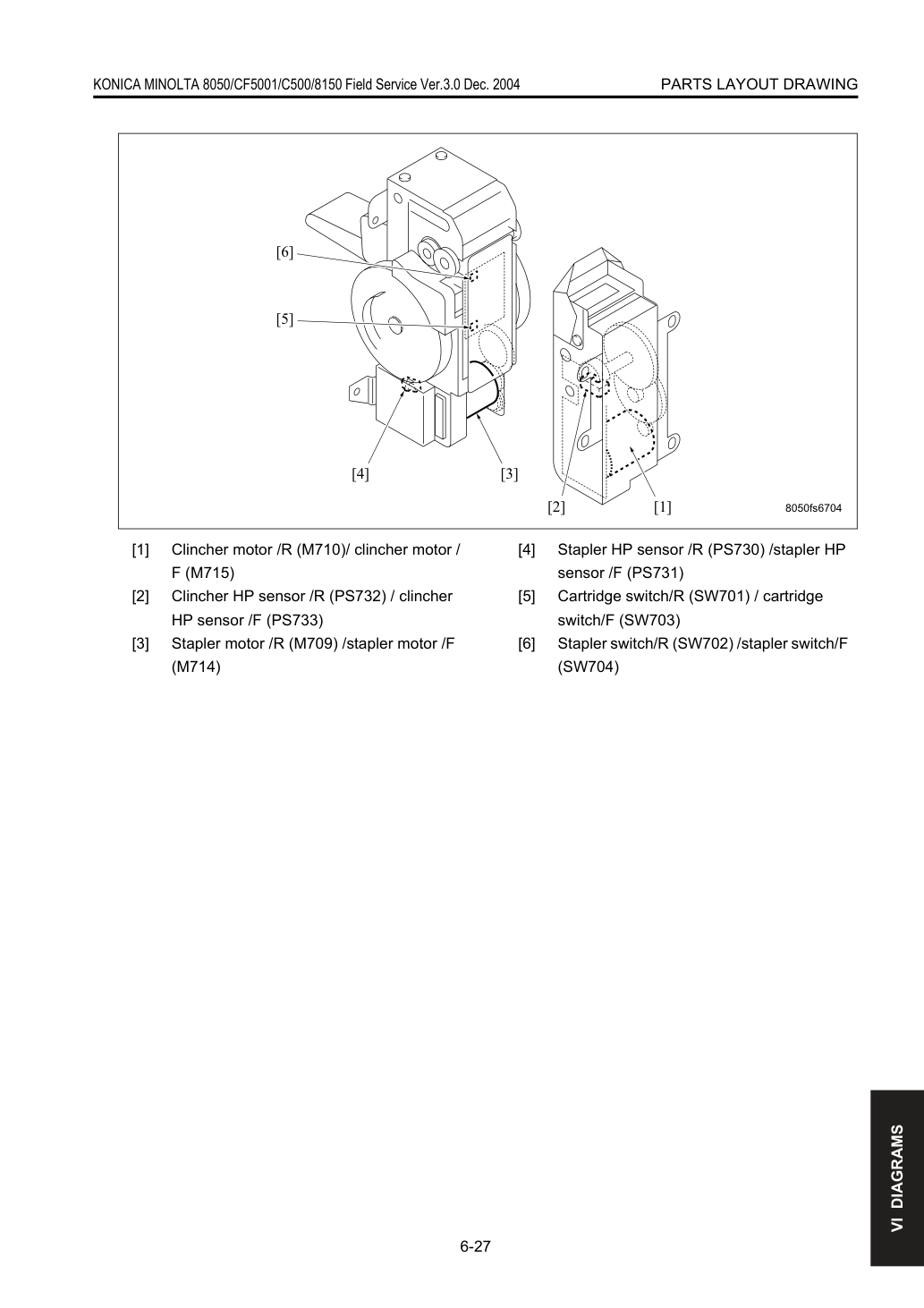

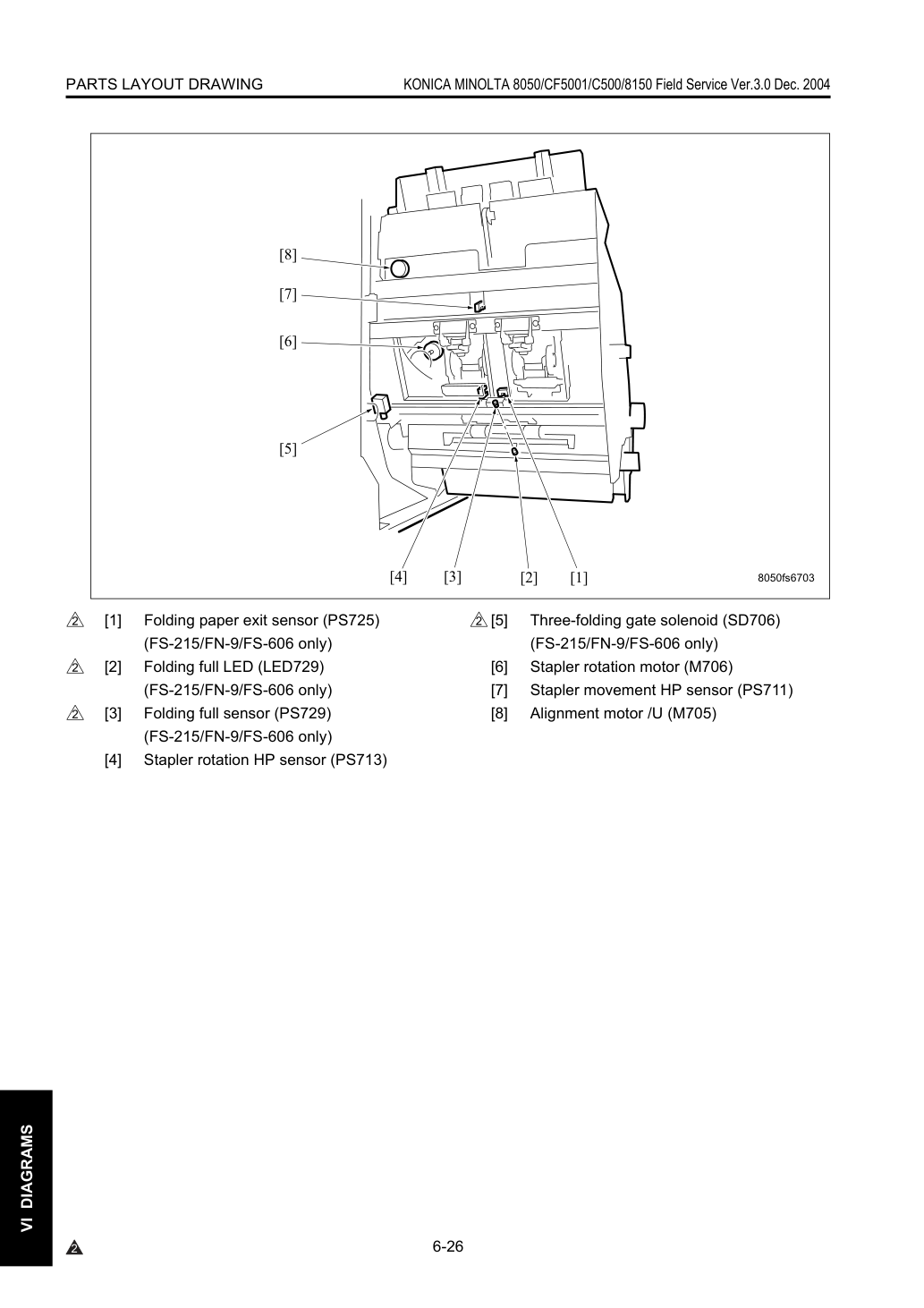

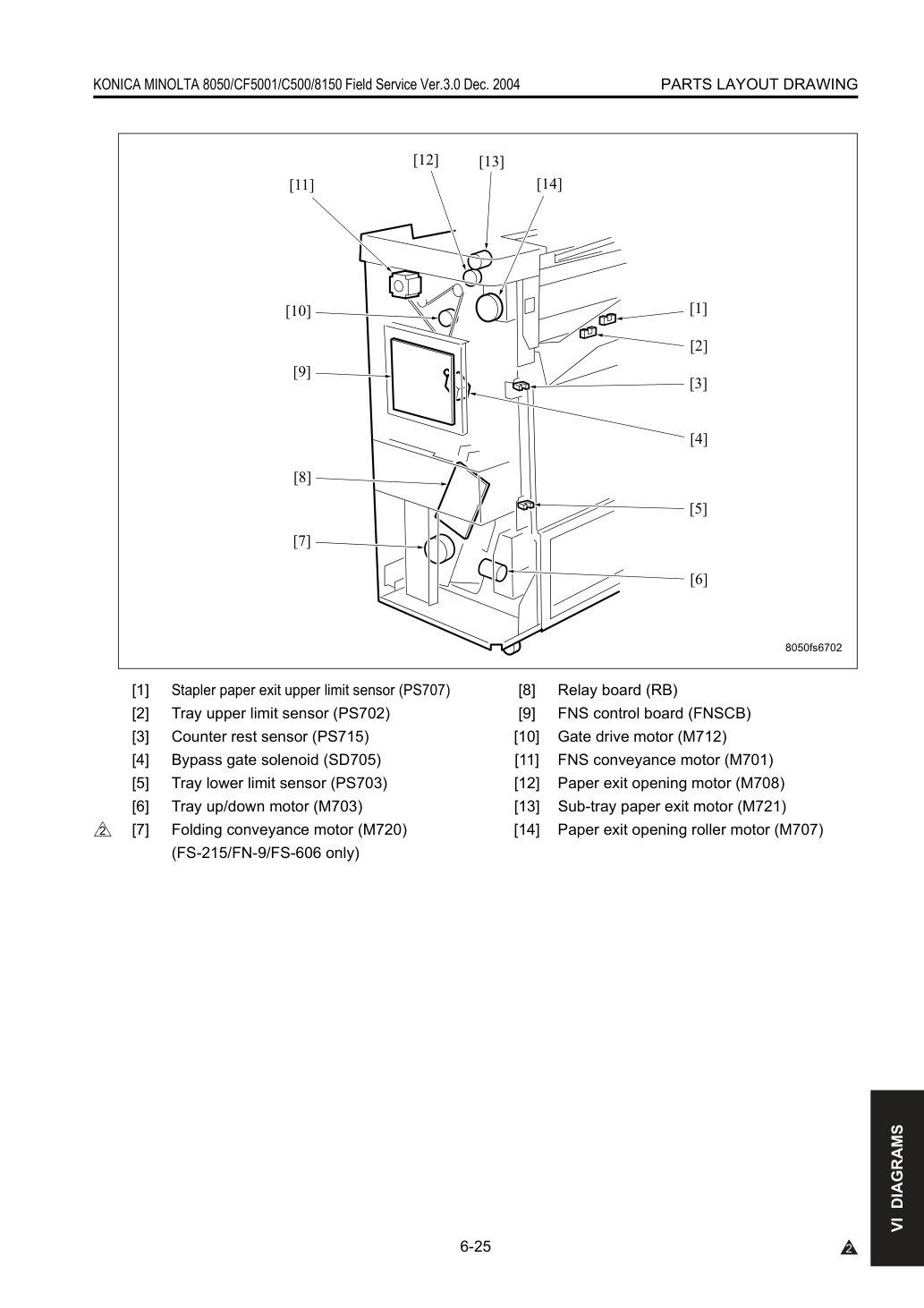

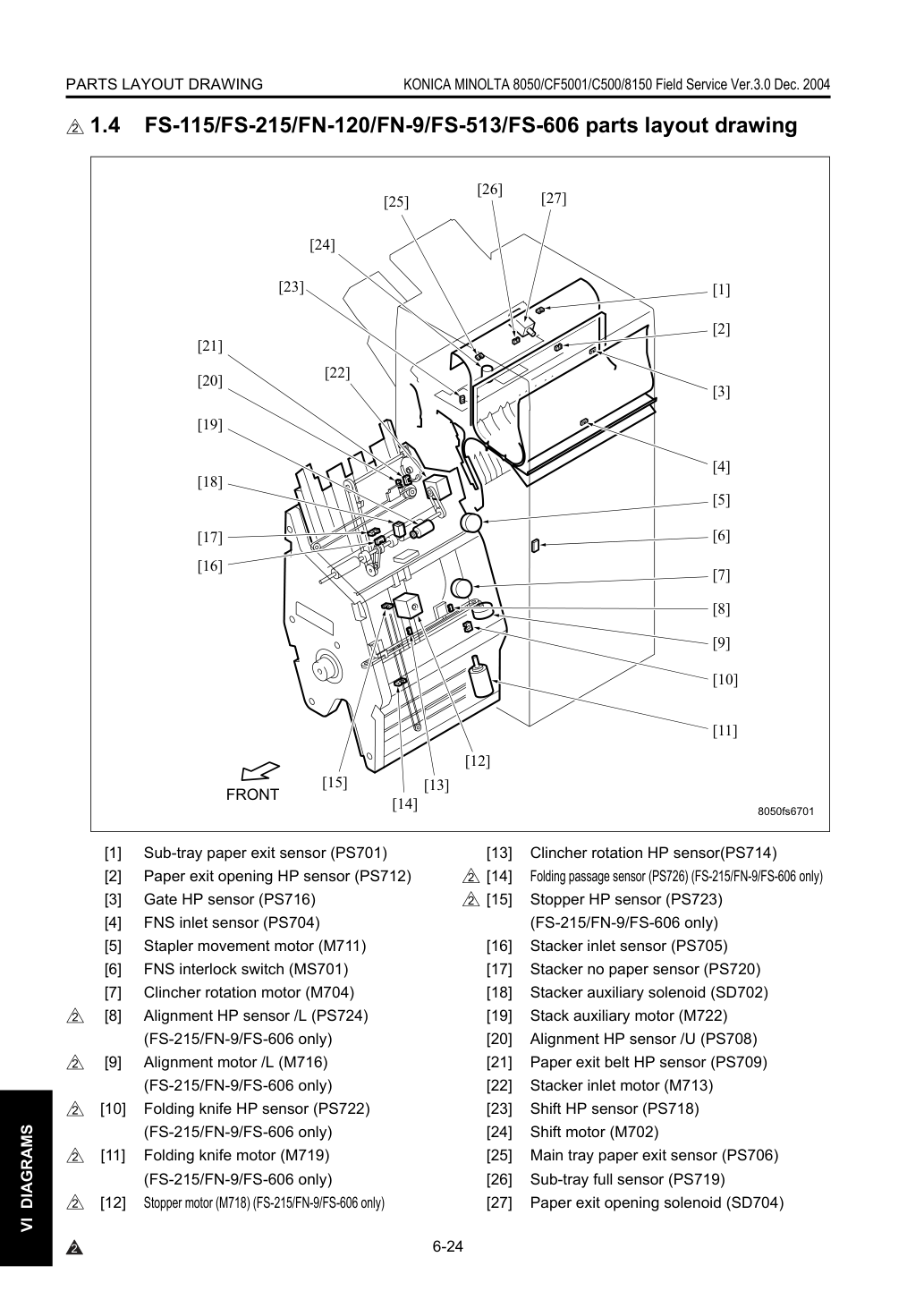

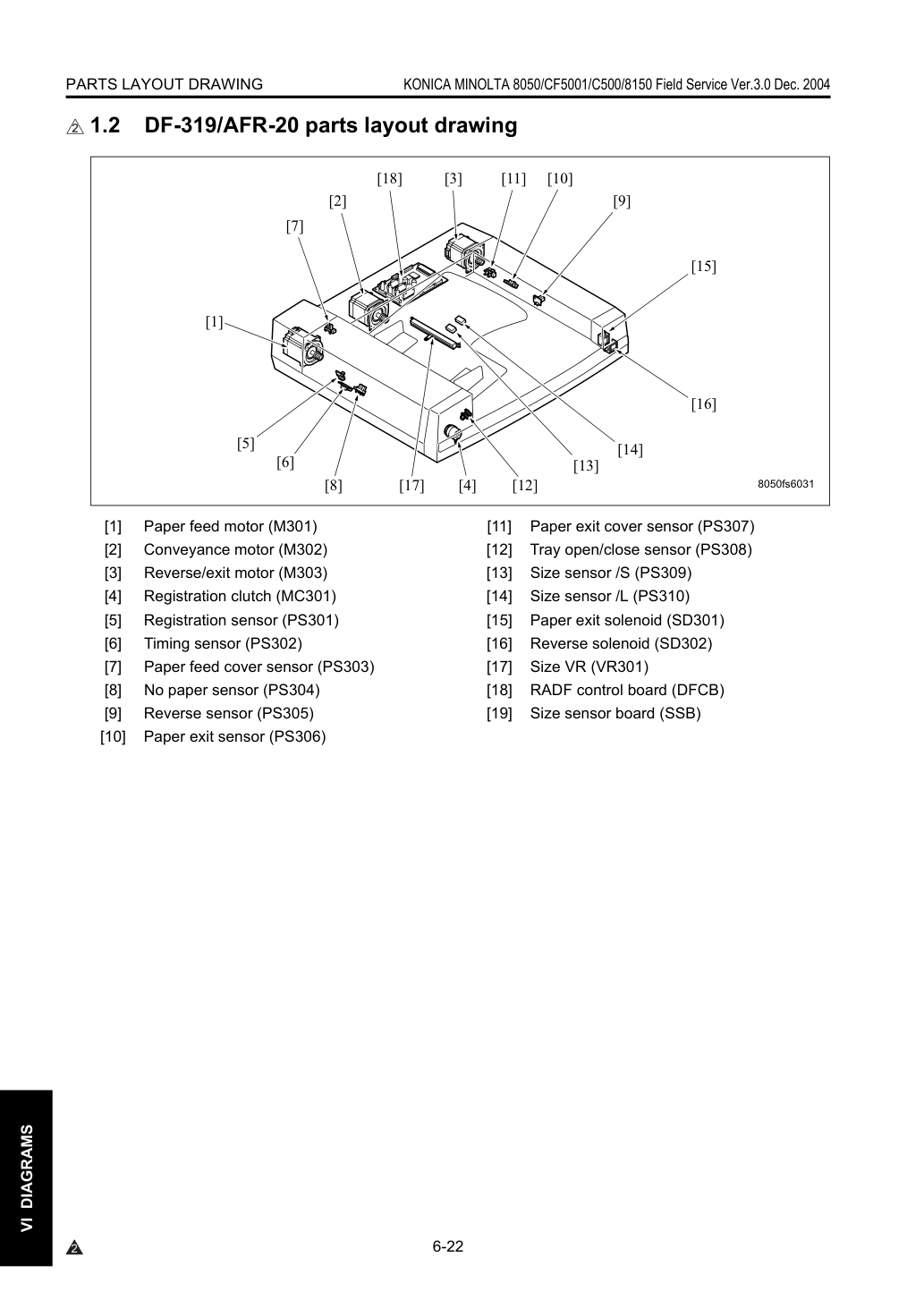

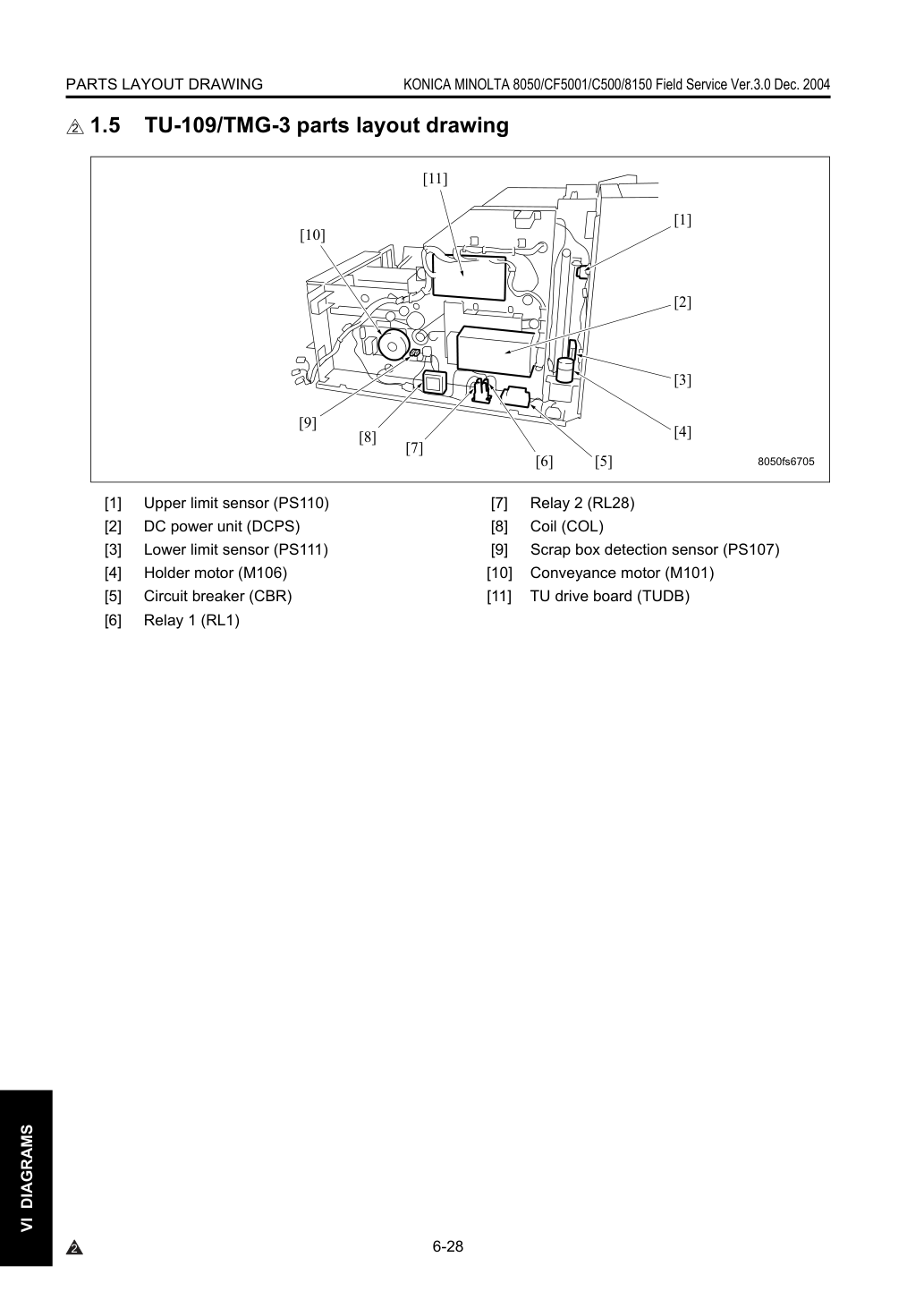

1. ЧЕРТЕЖ РАСПОЛОЖЕНИЯ ДЕТАЛЕЙ

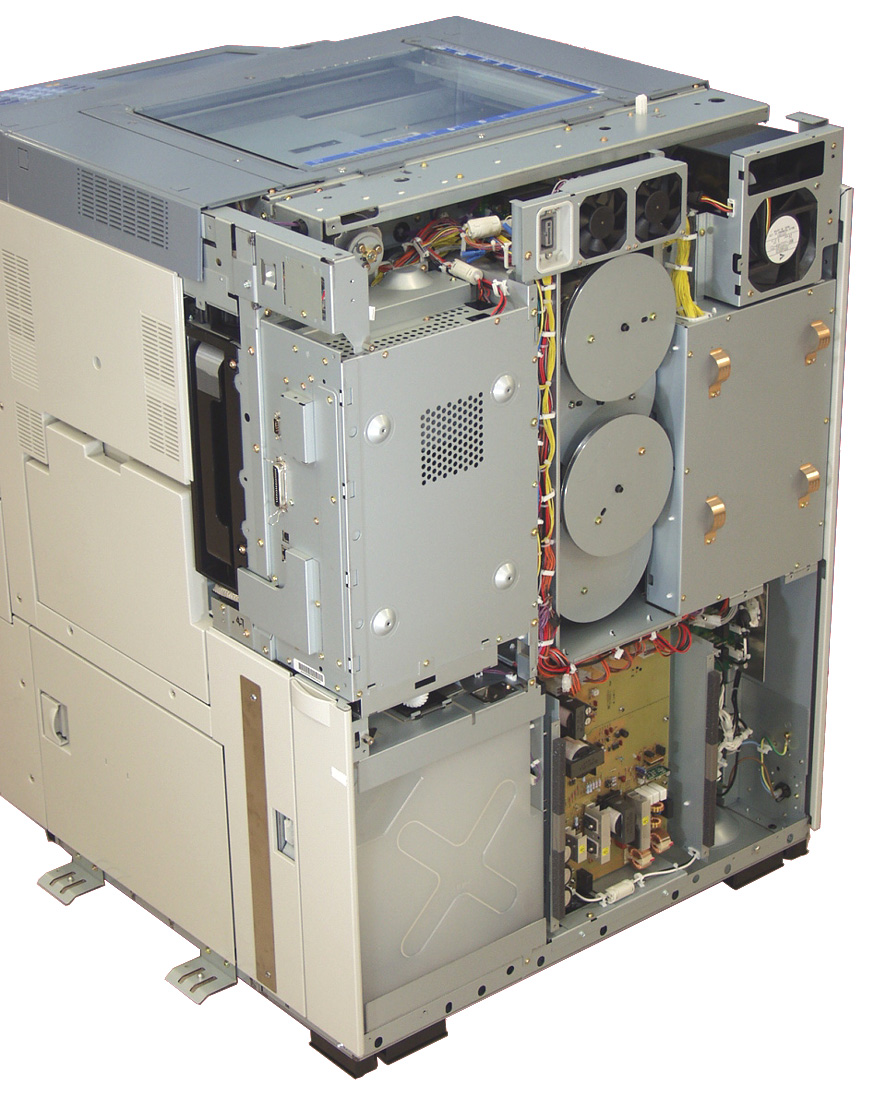

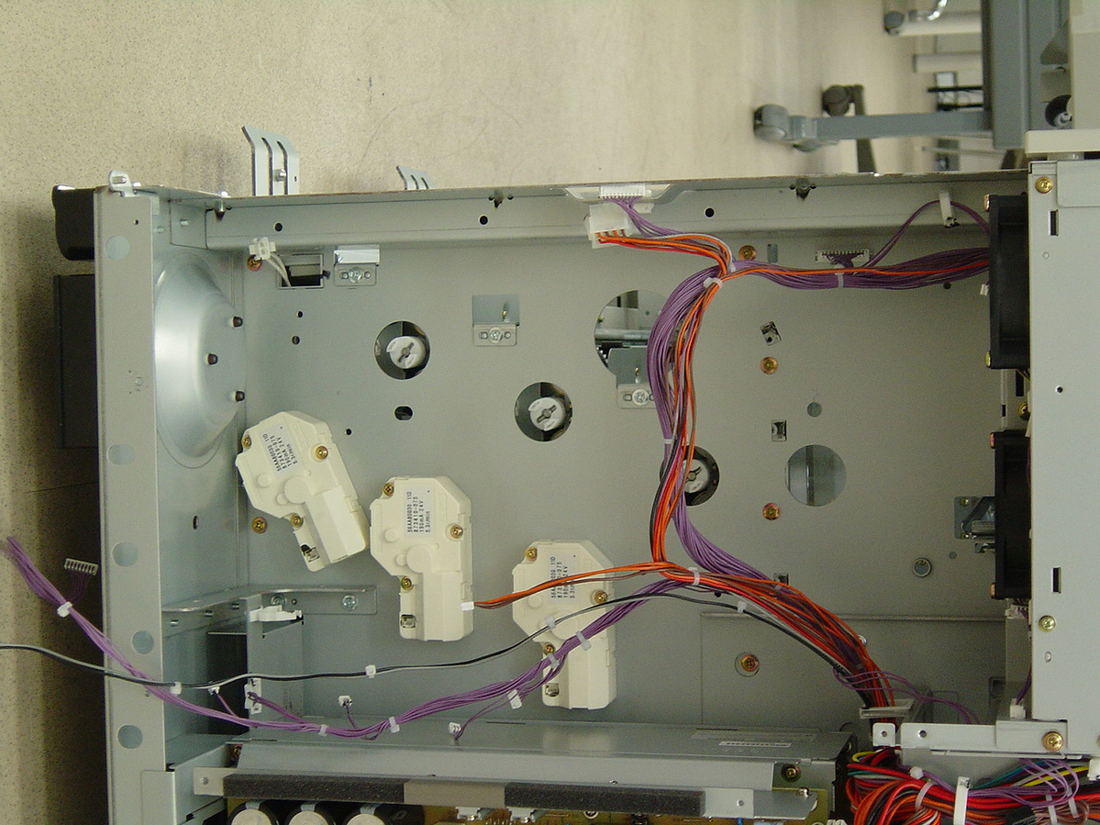

- Задняя часть основного корпуса

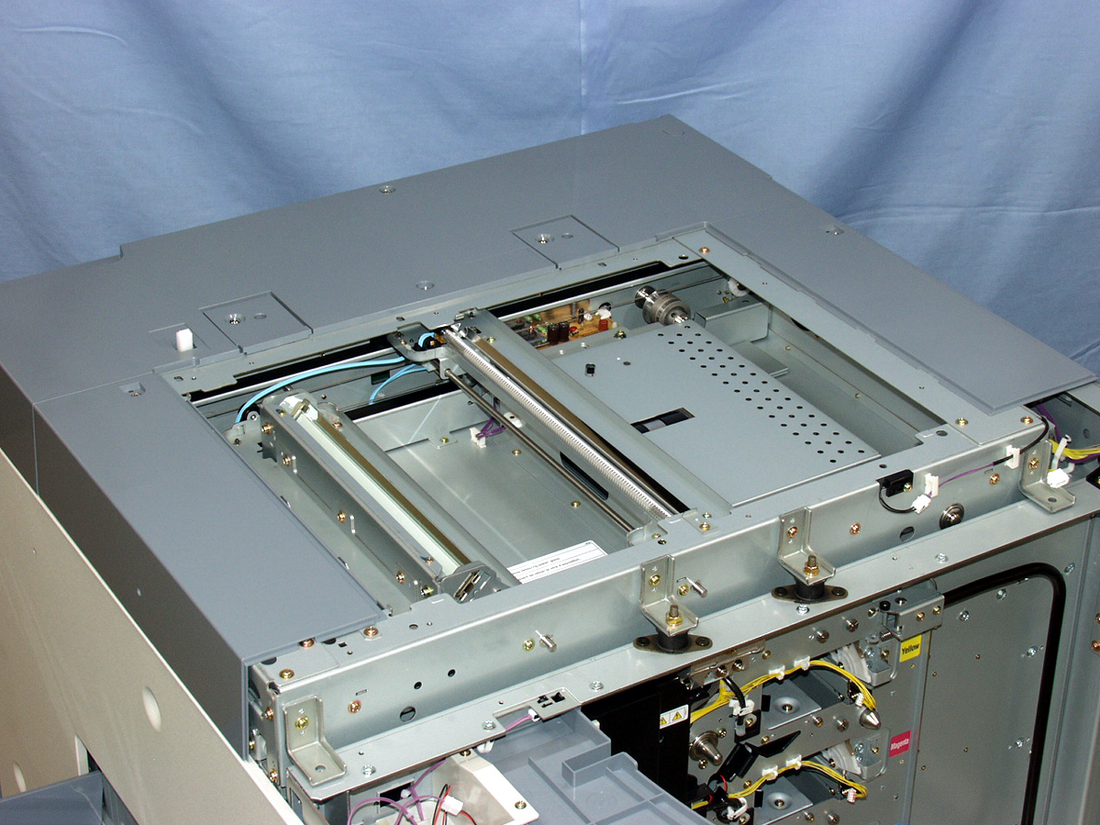

- Верхняя часть основного корпуса

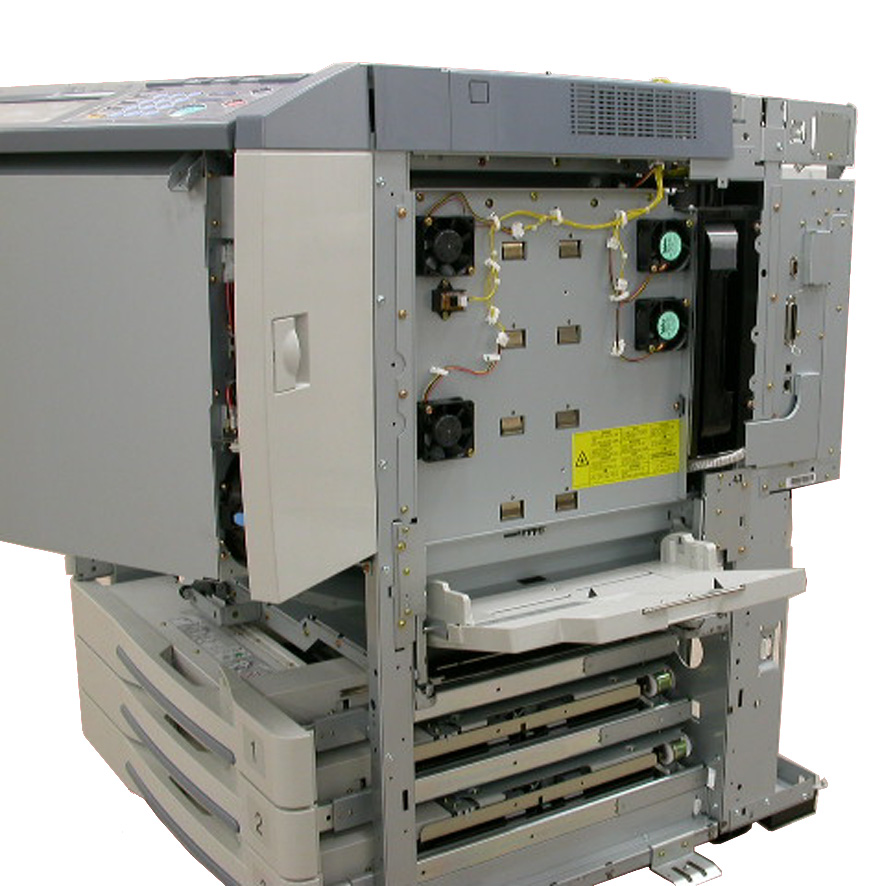

- Передняя часть основного корпуса

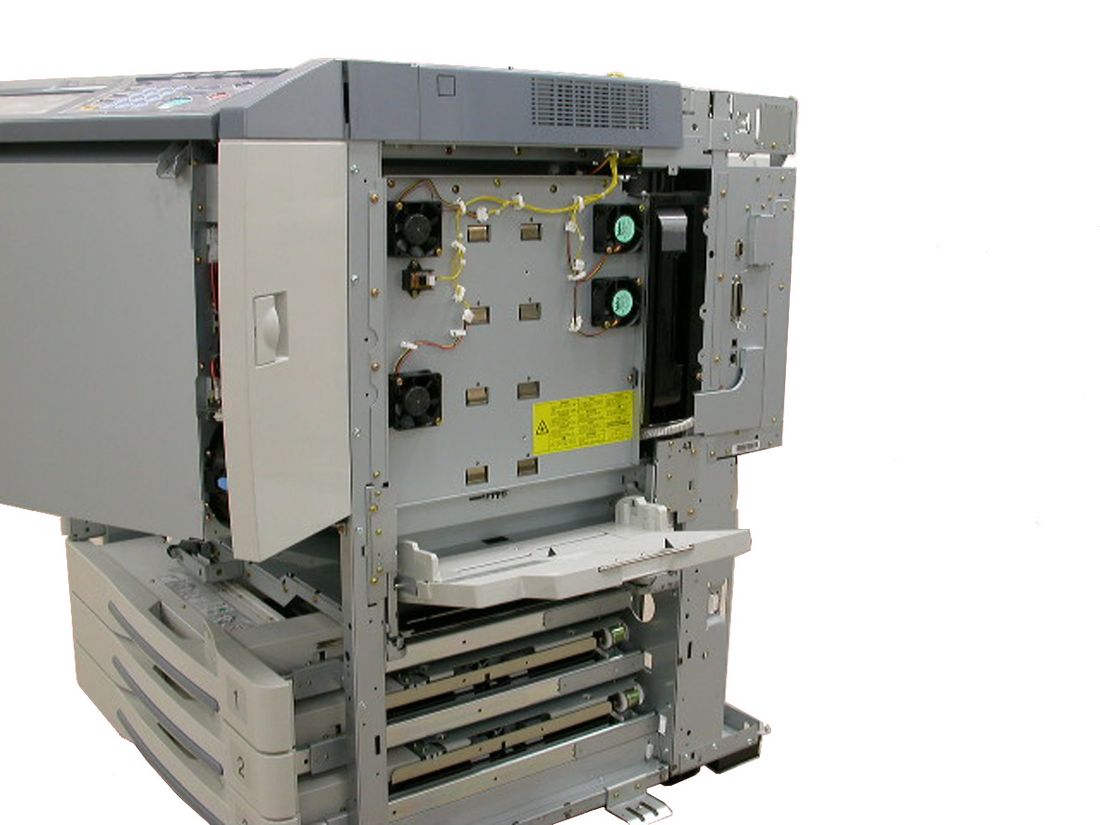

- Правая сторона основного корпуса
- Передняя сторона основного корпуса
* Датчик (sensor) лазерной коррекции не прикреплен к узлу записи /K.

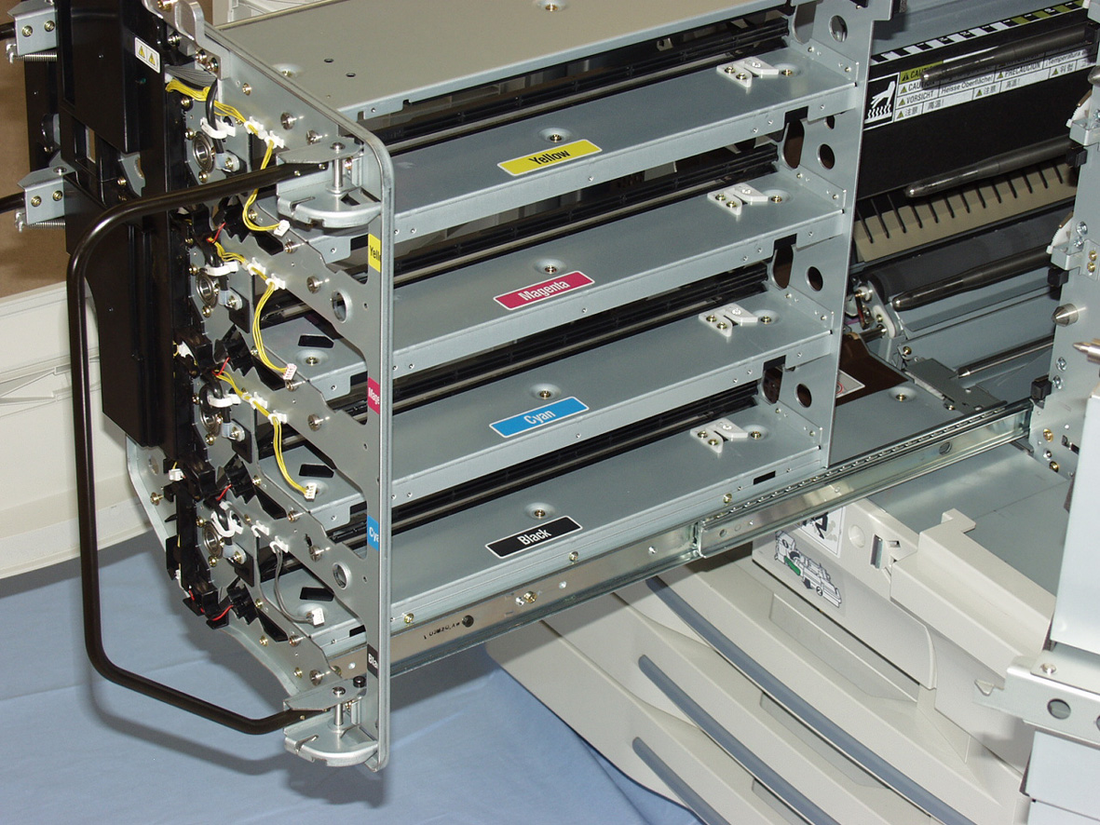

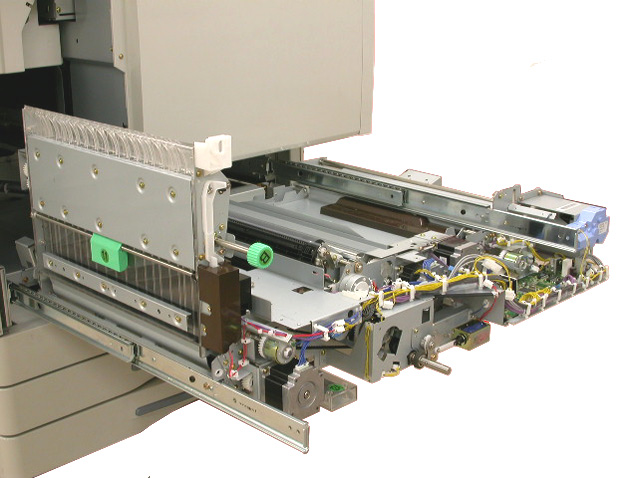

- Узел записи

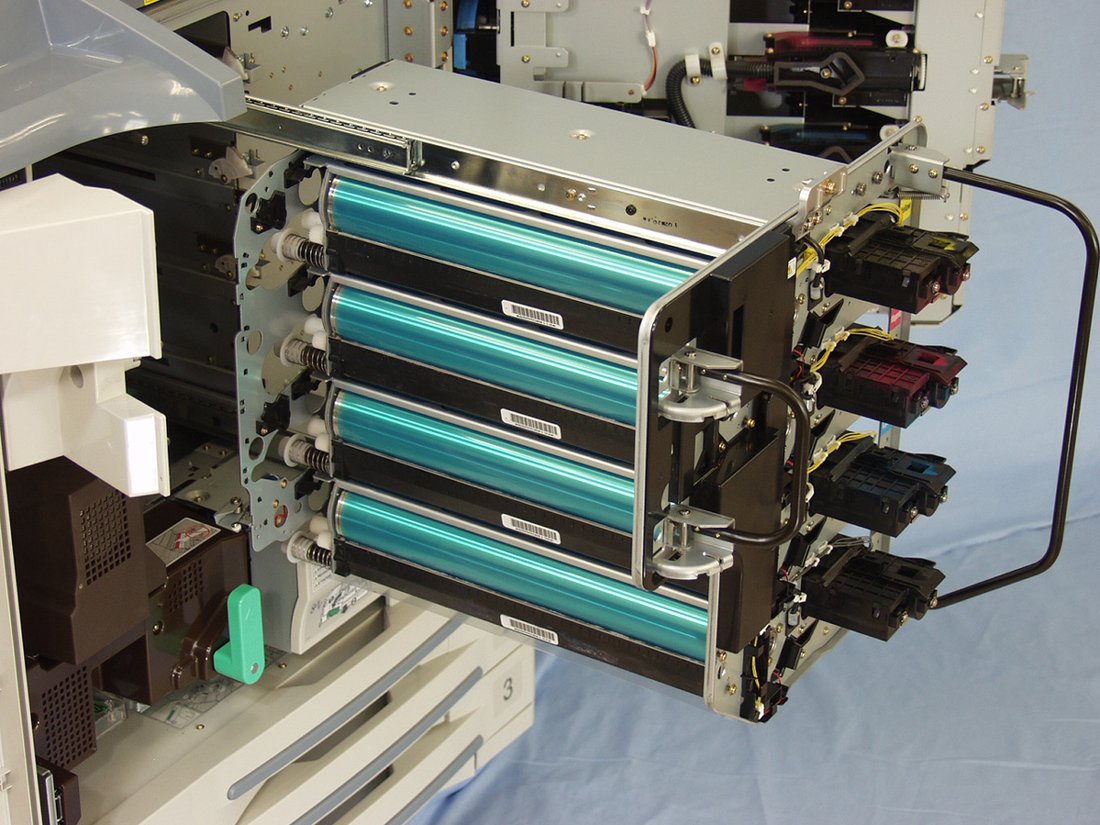

- Узел обработки
- Узел проявления
- Узел коррекции изображения

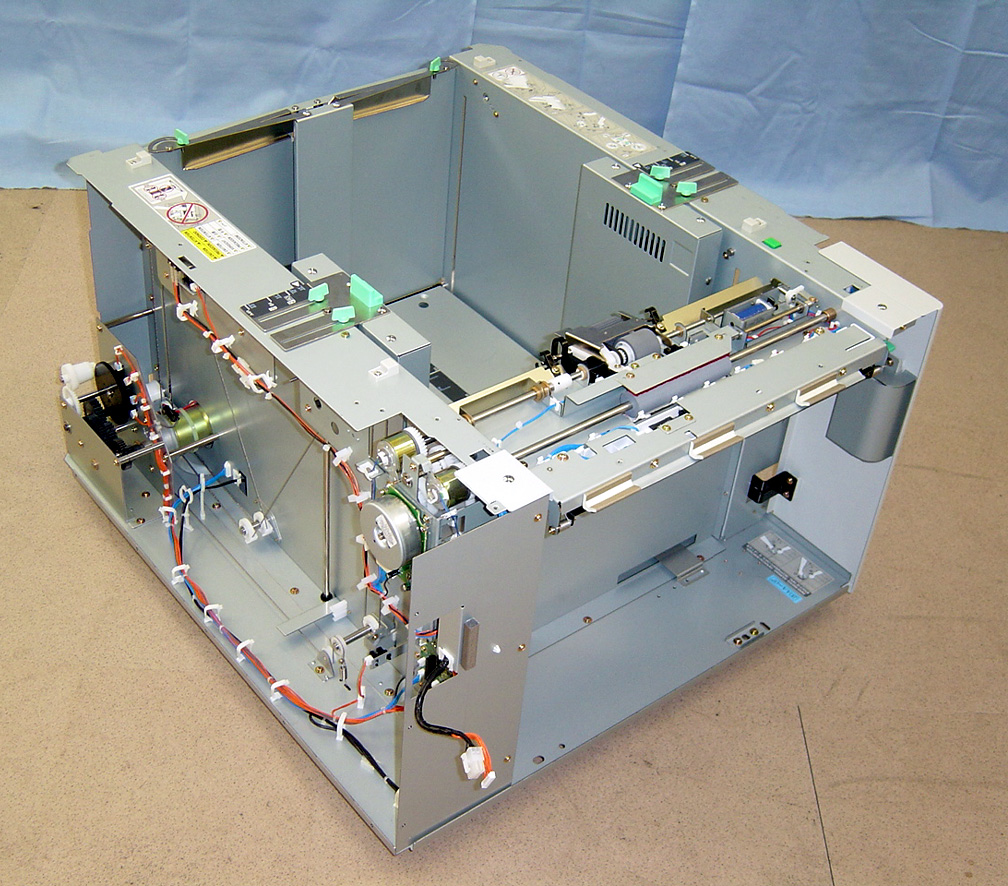

- Лотки подачи бумаги (Paper feed) 1-3
- Задняя часть основного корпуса
- Верхняя часть основного корпуса
- Передняя часть основного корпуса
- Правая сторона основного корпуса
- Левая сторона основного корпуса
* Двигатель (motor) лазерной коррекции не прикреплен к узлу записи /K.
- Узел записи
- Узел обработки
- Узел коррекции изображения

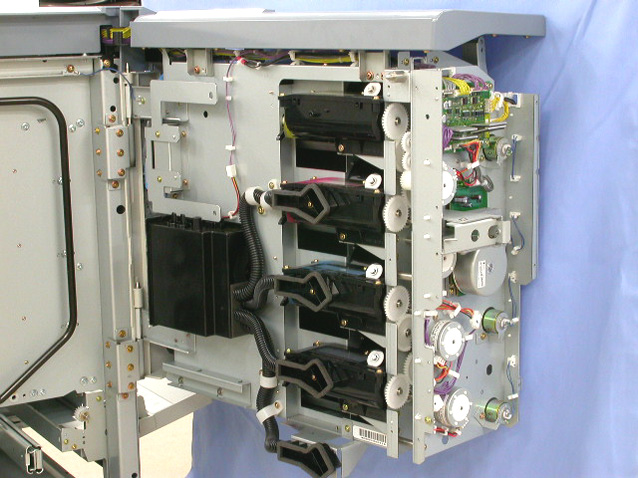

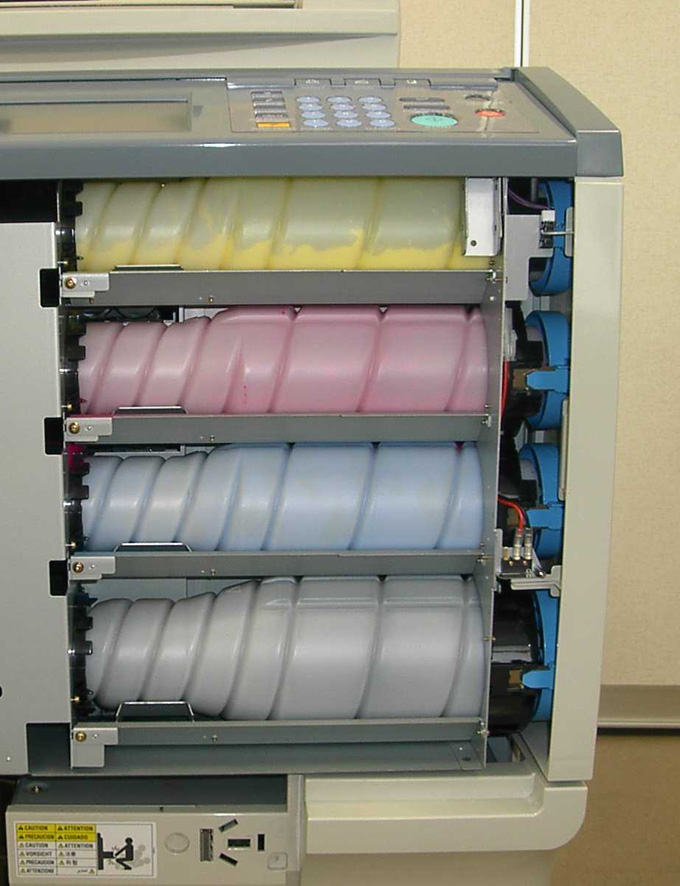

- Узел подачи тонера
- Узел вертикальной транспортировки
- Задняя часть основного корпуса
- Верхняя часть основного корпуса
- Передняя часть основного корпуса
- Узел записи
- Узел обработки
- Узел коррекции изображения
- Секция подачи тонера

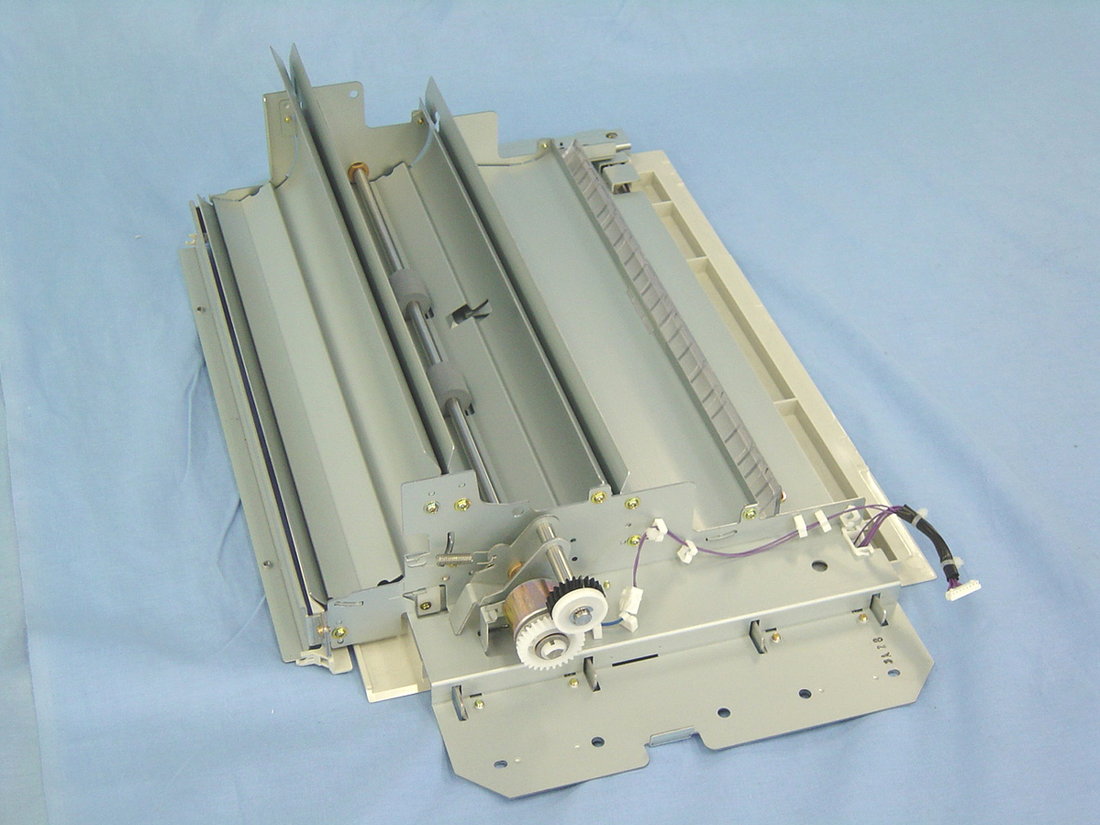

- ADU
