Для регулировки датчика гаммы принтера предусмотрены следующие элементы. Нажимайте клавишу [NEXT ADJUSTMENT] или [PREVIOUS ADJUSTMENT] для выбора требуемого элемента регулировки.
Ниже показан режим копирования, на который влияет каждая регулировка:
используется совместно с экранами выше.
• Экран, в котором выбор экрана отключен переключателем памяти режима оператора ключа, не отображается.
• Когда выполняется любая из регулировок экрана, обязательно выполните одновременно регулировку CONTONE.
6. Нажми клавишу [COPY SCREEN].
7. С бумагой A4 (для метрической машины) или 8.5 x 11
(для дюймовой машины) установите бумагу в лоток обхода, нажмите кнопку START для вывода контрольного образца.
По завершении вывода контрольного образца дисплей автоматически вернется на экран настройки.

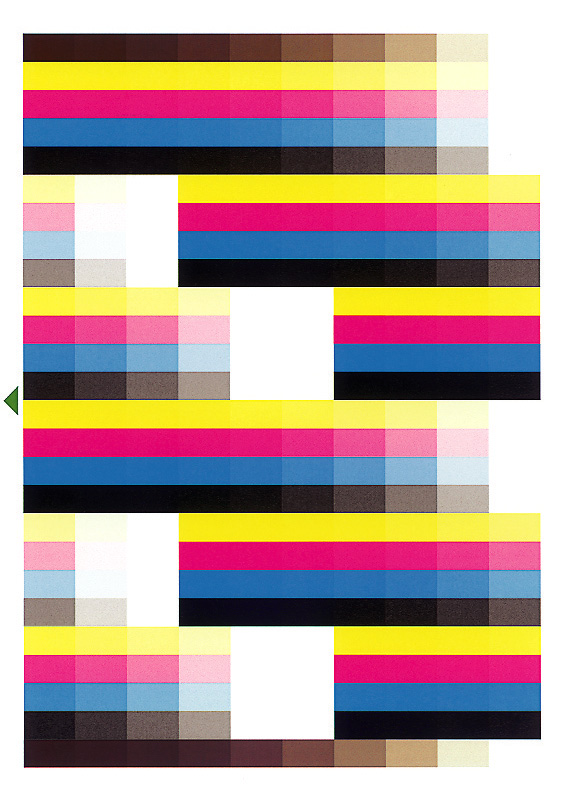

Выведенный контрольный образец [1] плотно прижмите к левой пластине позиционирования оригинала /L [3] и правой пластине позиционирования оригинала /R [4], установите его на стекло оригинала.
• Убедитесь, что установили с зеленой треугольной меткой [2] с левой стороны.
9. Поместите 10 листов копировальной бумаги (белую) на
контрольную диаграмму, закройте крышку ADF или планшета.
• Обязательно используйте белую копировальную бумагу. В противном случае градация принтера не может быть исправлена должным образом.
10. Нажмите клавишу [Start].
• Запуск невозможен, если бумага не установлена в лоток обхода.
11. Когда диаграмма отсканирована без обнаруженных проблем,
датчик гаммы отрегулирован, выполнена гамма-коррекция принтера и выведено сообщение «Complete».
Отрегулируйте скачок тона (при котором градация не непрерывна).
- Настройка градации экрана принтера
12. Если обнаружена какая-либо проблема, для каждой причины
выводится код ошибки. Устраните ошибку согласно приведенному ниже.
• Ошибка 1: неправильное позиционирование диаграммы.
• Ошибка 2: Направление контрольного изображения перевернуто.
Неправильное позиционирование контрольного изображения.
• Ошибка 3: Контрольное изображение не может быть обнаружено.
• Ошибка 4: Регулировка невозможна.
• Ошибка 5: Значение вне стандарта.
Проверьте установку платы памяти.
• Ошибка 7: Осуществляется доступ к памяти, отличной от указанной.
• Ошибка 10: Контрольное изображение перекошено.
Неправильное позиционирование контрольного изображения.
Диаграмма неверна или программное обеспечение имеет ошибку.
Нажмите клавишу [Adj. data reset], если хотите вернуться к заводским данным по умолчанию.
Нажмите клавишу [YES] для сброса отрегулированных данных датчика гаммы принтера и возврата к заводским данным по умолчанию.
Нажмите клавишу [NO] для возврата на экран «Printer gamma sensor adj.» без сброса данных.
14. Нажмите клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [2. Регулировка гаммы принтера].
Нажмите клавишу [3. Printer screen gradation adj.].
Для настройки градации экрана принтера предусмотрены следующие элементы.
6. Нажми клавишу [COPY SCREEN].
7. Установите бумагу A4 или 8.5 x 11 в лоток обхода
и нажмите кнопку START для вывода контрольного образца.
8. Автоматически выводятся пять листов контрольного образца.
Проверьте их на наличие скачка тона.
Проведите регулировку резкости или это выполняется при появлении муара.
Используйте эту регулировку для изменения центрального значения регулировки резкости в режиме пользователя.
9. Когда в них обнаружен скачок тона, нажмите
кнопку C, одновременно нажимая кнопку P.
Нажмите клавишу [NEXT ADJUSTMENT] или [PREVIOUS ADJUSTMENT] для выбора цвета, в котором произошел скачок тона.
11. Введите значение на одно число меньше текущего
12. Повторяйте шаги 6–11 до тех пор, пока скачок тона не исчезнет.
13. Нажми клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [3. Sharpness adjustment].
5. Выберите бумагу A3 или 11 x 17 и нажмите
Нажми кнопку START с тестовой диаграммой, установленной на исходное стекло.
6. Нажмите кнопку C, одновременно нажимая кнопку P.
7. При необходимости введите числовое значение с помощью цифровых
клавиш и нажмите клавишу [SET].
8. Повторяйте шаги 4–7 до достижения требуемого результата.
9. Нажмите клавишу [PREVIOUS SCREEN] для возврата
Используйте эту регулировку для изменения центрального значения регулировки контраста в пользовательском режиме.
Отрегулируйте пороговое значение определения оригинального изображения.
Отрегулируйте пороговое значение дискриминации точек оригинального изображения.
- Регулировка обнаружения точек
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [4. Регулировка контраста].
5. Выберите бумагу A3 или 11 x 17 и нажмите
Нажми кнопку START с тестовой диаграммой, установленной на исходное стекло.
6. Нажмите кнопку C, одновременно нажимая кнопку P.
7. При необходимости введите числовое значение с помощью цифровых
клавиш и нажмите клавишу [SET].
8. Повторяйте шаги 4–7 до достижения требуемого результата.
9. Нажмите клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [5. Регулировка определения изображения].
Для регулировки определения изображения предусмотрены следующие пункты:
5. Нажмите клавишу элемента, который требуется отрегулировать.
6. Нажми клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [5. Регулировка определения изображения].
Нажмите клавишу [1. Регулировка обнаружения точек].
Отрегулируйте пороговое значение дискриминации цветного текста оригинального изображения.
Используйте эту регулировку для изменения центрального значения регулировки цветного текста в пользовательском режиме.
- Регулировка цветного текста
6. Выберите бумагу формата A3 или 11 x 17 и нажмите
Нажми кнопку START с тестовой диаграммой, установленной на исходное стекло.
7. Выводится шаблон обнаружения точек.
Этот выводимый шаблон показывает, как оригинальное изображение определяется как изображение.
• Голубая область: определяется как точка.
• Белая область: определяется как изображение.
• Чёрная область: определяется как чёрный текст.
• Пурпурная область: определяется как цветной текст.
8. Нажмите кнопку C, одновременно нажимая кнопку P.
Для регулировки обнаружения точек предусмотрены следующие пункты:
10. При необходимости выберите цвет, который требуется отрегулировать,
введите числовое значение через цифровые клавиши и нажмите клавишу [SET].
11. Повторяйте шаги 5–10 до достижения приемлемого результата.
12. Нажмите клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [5. Регулировка определения изображения].
Нажмите клавишу [2. Регулировка цветного текста].
6. Выберите бумагу формата A3 или 11 x 17 и нажмите
Нажми кнопку START с тестовой диаграммой, установленной на исходное стекло.
7. Выводится шаблон обнаружения цветного текста.
Этот выводимый шаблон показывает, как оригинальное изображение определяется как изображение.
• Чёрная область: определяется как чёрный текст.
• Пурпурная область: определяется как цветной текст.
8. Нажмите кнопку C, одновременно нажимая кнопку P.
При необходимости введите числовое значение через цифровые клавиши и нажмите клавишу [SET].
10. Повторяйте шаги 5–9 до достижения приемлемого результата.
11. Нажми клавишу [PREVIOUS SCREEN] для возврата
Отрегулируйте пороговые значения дискриминации точек и текста оригинального изображения.
Используйте эту регулировку для изменения центрального значения регулировки символов в пользовательском режиме.
Проведите эту регулировку, если функция ACS (Автоматический выбор цвета) работает неправильно.
- Регулировка области точек/текста
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [5. Регулировка определения изображения].
Нажмите клавишу [3. Регулировка точек/текста].
6. Выбери бумагу A3 и нажми кнопку START с
тестовой диаграммой, установленной на оригинальное стекло.
7. Выводится шаблон обнаружения точек и текста.
Этот выводимый шаблон показывает, как оригинальное изображение определяется как изображение.
• Голубая область: определяется как точка.
• Белая область: определяется как изображение.
• Чёрная область: определяется как чёрный текст.
• Пурпурная область: определяется как цветной текст.
8. Нажмите кнопку C, одновременно нажимая кнопку P.
10. Введите числовое значение через панель ввода цифр.
клавиш и нажмите клавишу [SET].
11. Повторяйте шаги 5–10 до достижения приемлемого результата.
12. Нажмите клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [6. Регулировка ACS].
4. "Установите шаблон и нажмите [SCAN]" С оригиналом, в котором функция ACS работает неправильно, установленным на стекло оригиналов, нажмите клавишу [SCAN].
5. В "JUDGE" отображается результат ACS
6. Введи числовое значение через цифровые
клавиш и нажмите клавишу [SET].
7. Повторяйте шаги 4–6 до достижения приемлемого результата.
8. Нажми клавишу [PREVIOUS SCREEN] для возврата
Отрегулируйте плотность AE (AES), плотность копии и плотность фона.
Проведите эту регулировку, если требуется изменить центральное значение, выбранное функцией AE (Автоматический выбор плотности) в пользовательском режиме.
Используйте эту регулировку для изменения центрального значения функции сдвига плотности в пользовательском режиме.
- Регулировка AE (AES)
- Регулировка плотности копии
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [7. Регулировка плотности].
Для регулировки плотности доступны следующие пункты:
5. Нажмите клавишу элемента, который требуется отрегулировать.
6. Нажми клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [7. Регулировка плотности].
Нажмите клавишу [1. Регулировка AE (AES)].
5. Поместите тестовую диаграмму, плотность которой требуется изменить, на стекло оригинала и нажмите клавишу [SCAN].
Поместите диаграмму с нужной плотностью на стекло оригинала и нажмите клавишу [SCAN].
7. Если результат регулировки отличается от 0,
введите числовое значение через цифровые клавиши и нажмите клавишу [SET] (например: если результат регулировки равен 2, введите -2).
8. Повторяйте шаги 5–7 до получения нужного результата регулировки.
9. Нажмите клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [7. Регулировка плотности].
Нажмите клавишу [2. Регулировка плотности копии].
Отрегулируйте плотность фона копии.
Регулировка фона в пользовательском режиме поддерживает только групповую регулировку. Невозможно отрегулировать фон для каждого режима цвета или режима оригинала отдельно.
Для регулировки плотности копии доступны следующие пункты. Используйте клавишу со стрелкой для выбора пункта, который требуется отрегулировать.
- Регулировка фона
6. Нажми клавишу [COPY SCREEN].
7. Выберите режим, который требуется отрегулировать, затем
выберите бумагу формата A3 или 11 x 17. Поместите тестовую диаграмму на стекло оригинала и нажмите кнопку START.
8. Нажмите кнопку C, одновременно нажимая кнопку P.
9. Введи числовое значение через цифровую клавиатуру
клавиш и нажмите клавишу [SET].
10. Повторяйте шаги 6–9 до получения подходящего результата.
11. Нажми клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [7. Регулировка плотности].
Нажмите клавишу [3. Регулировка фона].
Для регулировки фона доступны следующие пункты. Используйте клавишу со стрелкой для выбора пункта, который требуется отрегулировать.
6. Нажми клавишу [COPY SCREEN].
7. Выберите режим, который требуется отрегулировать, затем
выберите бумагу формата A3 или 11 x 17. Поместите тестовую диаграмму на стекло оригинала и нажмите кнопку START.
8. Нажмите кнопку C, одновременно нажимая кнопку P.
9. Введи числовое значение через цифровую клавиатуру
клавиш и нажмите клавишу [SET].
10. Повторяйте шаги 6–9 до получения подходящего результата.
11. Нажми клавишу [PREVIOUS SCREEN] для возврата
Проведите регулировку тона красного, зелёного или синего цвета.
Используйте эту регулировку для изменения центрального значения регулировки тона в пользовательском режиме.
Эта регулировка не отражается на IP.
- Регулировка красного
- Регулировка зелёного
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [8. Регулировка тона].
Для регулировки тона доступны следующие пункты:
5. Нажмите клавишу элемента, который требуется отрегулировать.
6. Нажми клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [8. Регулировка тона].
Нажмите клавишу [1. Регулировка красного].
5. Нажмите клавишу [COPY SCREEN].
6. Выберите бумагу формата A3 или 11 x 17 и нажмите
Нажми кнопку START с тестовой диаграммой, установленной на исходное стекло.
7. Нажмите кнопку C, удерживая нажатой кнопку P.
8. Введите числовое значение через цифровые
клавиш и нажмите клавишу [SET].
9. Повторяйте шаги 6–8 до получения подходящего результата.
10. Нажмите клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [8. Регулировка тона].
Нажмите клавишу [2. Регулировка зелёного].
5. Нажмите клавишу [COPY SCREEN].
6. Выберите бумагу формата A3 или 11 x 17 и нажмите
Нажми кнопку START с тестовой диаграммой, установленной на исходное стекло.
7. Нажмите кнопку C, удерживая нажатой кнопку P.
8. Введите числовое значение через цифровые
клавиш и нажмите клавишу [SET].
9. Повторяйте шаги 6–8 до получения подходящего результата.
10. Нажмите клавишу [PREVIOUS SCREEN] для возврата
Восстановите значения регулировки качества изображения в стандартные данные. (данные по умолчанию при поставке) Примечание:
• Данные регулировки гаммы сканера и регулировки датчика гаммы принтера невозможно восстановить в стандартные данные.
- Регулировка синего
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [8. Регулировка тона].
Нажмите клавишу [3. Регулировка синего].
5. Нажмите клавишу [COPY SCREEN].
6. Выберите бумагу формата A3 или 11 x 17 и нажмите
Нажми кнопку START с тестовой диаграммой, установленной на исходное стекло.
7. Нажмите кнопку C, удерживая нажатой кнопку P.
8. Введите числовое значение через цифровые
клавиш и нажмите клавишу [SET].
9. Повторяйте шаги 6–8 до получения подходящего результата.
10. Нажмите клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажми клавишу [3. Image quality adjustment].
Нажмите клавишу [9. Восстановить стандартные данные].
экрана" Нажмите клавишу [YES] при восстановлении стандартных данных. Нажатие клавиши [NO] или [PREVIOUS SCREEN] возвращает на экран [Меню режима качества изображения] без восстановления стандартных данных.
Проведите тест во время непрерывной операции копирования.
Выберите [4. Режим выполнения теста] на экране меню режима 36, чтобы отобразить экран меню режима выполнения.
Для этой регулировки можно выбрать следующие пункты:
После завершения копирования на заданное количество копий аппарат переходит в режим готовности к копированию и ждет 0,5 сек. перед возобновлением той же операции.
Без детектирования бумаги или замятия операция копирования выполняется практически в то же время, что и обычная операция копирования. Аналогично режиму прерывистого копирования после завершения копирования на заданное количество копий аппарат переходит в режим готовности к копированию и ждет 0,5 сек. перед возобновлением той же операции.
Без детектирования бумаги или замятия операция копирования выполняется практически в то же время, что и обычная операция копирования.
Аппарат работает с автоматически установленным бесконечным количеством копий. Аналогично режиму без бумаги без детектирования бумаги или замятия операция копирования выполняется практически в то же время, что и обычная операция копирования.
Операция копирования выполняется в режиме без бумаги и без конца в сочетании со сканированием каждый раз и автоматическим переключением лотка подачи бумаги.
1. Войдите в режим 36.
Нажми клавишу [4. Running test mode].
5. После проверки операции копирования нажми
кнопку STOP и выключи вспомогательный выключатель питания (SW2).
Выведи различные тестовые образцы для выявления аномалий. Выбери [5. Test pattern output mode] на экране режима 36, чтобы отобразить "Экран режима вывода тестового образца". Примечание:
• Для режимов, не указанных в Сервис-мануале, убедись, что ты не выводишь тестовые образцы.
1. Войдите в режим 36.
Нажми клавишу [5. Test pattern output mode].
После ввода номера выходного образца через цифровые клавиши нажми клавишу [SET].
4. Нажми клавишу [COPY SCREEN].
Выбери бумагу формата A3 или 11 x 17 и нажми кнопку START для вывода тестового образца.
6. При выводе другого тестового образца повтори
шаги с 3 по 5, одновременно нажимая кнопку C при нажатой кнопке P.
