Konica Minolta 8050 — Информация по безопасности

← Konica Minolta 8050 — все главы инструкции

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ И ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ S-10 Центр устройств и радиологического здоровья (CDRH) Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) внедрил нормативные требования для лазерных изделий, изготовленных с 1 августа 1976 г. Соответствие обязательно для изделий, поступающих на рынок США.

Этот копир сертифицирован как лазерное изделие «Класса 1» согласно стандартам США.

Департамента здравоохранения и социальных служб (DHHS) по Стандарту эффективности излучения в соответствии с Законом о контроле радиации для здоровья и безопасности 1968 г. Поскольку излучение внутри этого копира полностью заключено в защитные корпусы и внешние крышки, лазерный луч не может выйти ни на одном этапе нормальной работы пользователя.

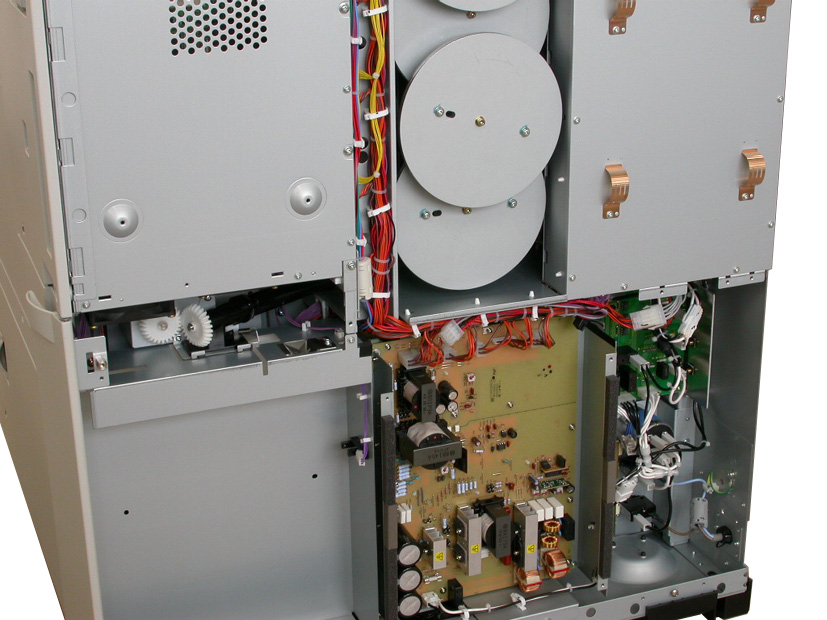

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ И ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ S-11 Машина оснащена следующими защитными цепями для предотвращения серьезных аварий в результате сбоев машины.

Эти защитные цепи описаны ниже, чтобы повысить осведомленность инженера сервиса и предотвратить ошибки обслуживания, которые могут нарушить их функции.

1.1 Защита автоматическими выключателями /1 (CBR1) и автоматическими выключателями /2 (CBR2) CBR1 и CBR2 мгновенно прерывают сетевую линию переменного тока при возникновении чрезмерного тока из-за короткого замыкания в сетевой линии.

Функции CBR1 и CBR2 ни при каких обстоятельствах не должны отключаться.

цепь предотвращения 2.1 Защита программным обеспечением Выходное напряжение от датчика температуры термоузла /1 (TH1) и датчика температуры термоузла /2 (TH2) считывается процессором. При аномальном напряжении L2, L3 и L4 отключаются путем отключения главного реле (RL1).

• Зазор между верхним валиком термоузла и TH1, а также зазор между нижним валиком термоузла и TH2 не должны изменяться. При замене убедитесь в соответствии указанным зазорам.

• Функция RL1 ни при каких обстоятельствах не должна отключаться.

2.2 Защита аппаратной цепью Выходные напряжения от датчика температуры термоузла /1 (TH1), датчика температуры термоузла /2 (TH2), датчика температуры термоузла /3 (TH3) и датчика температуры термоузла /4 (TH4) сравниваются с опорным значением определения аномалии в схеме компаратора. Если выходное напряжение от TH1, TH2, TH3 или TH4 превышает опорное значение, L2, L3 и L4 отключаются путем отключения RL1.

• Периодически проверяйте контакт между верхним валиком термоузла и TH3, а также контакт между нижним валиком термоузла и TH4, и заменяйте их при обнаружении любых аномалий.

• Функция RL1 ни при каких обстоятельствах не должна отключаться.

2.3 Защита термостатом /1 (TS1) и термостатом /2 (TS2) Когда температура верхнего валика термоузла превышает установленное значение, TS1 отключается, таким образом прерывая питание L2 и L3 напрямую. Когда температура нижнего валика термоузла превышает установленное значение, TS2 отключается, таким образом прерывая питание L4 напрямую.

Не используйте какой-либо другой электрический проводник вместо TS1 и TS2.

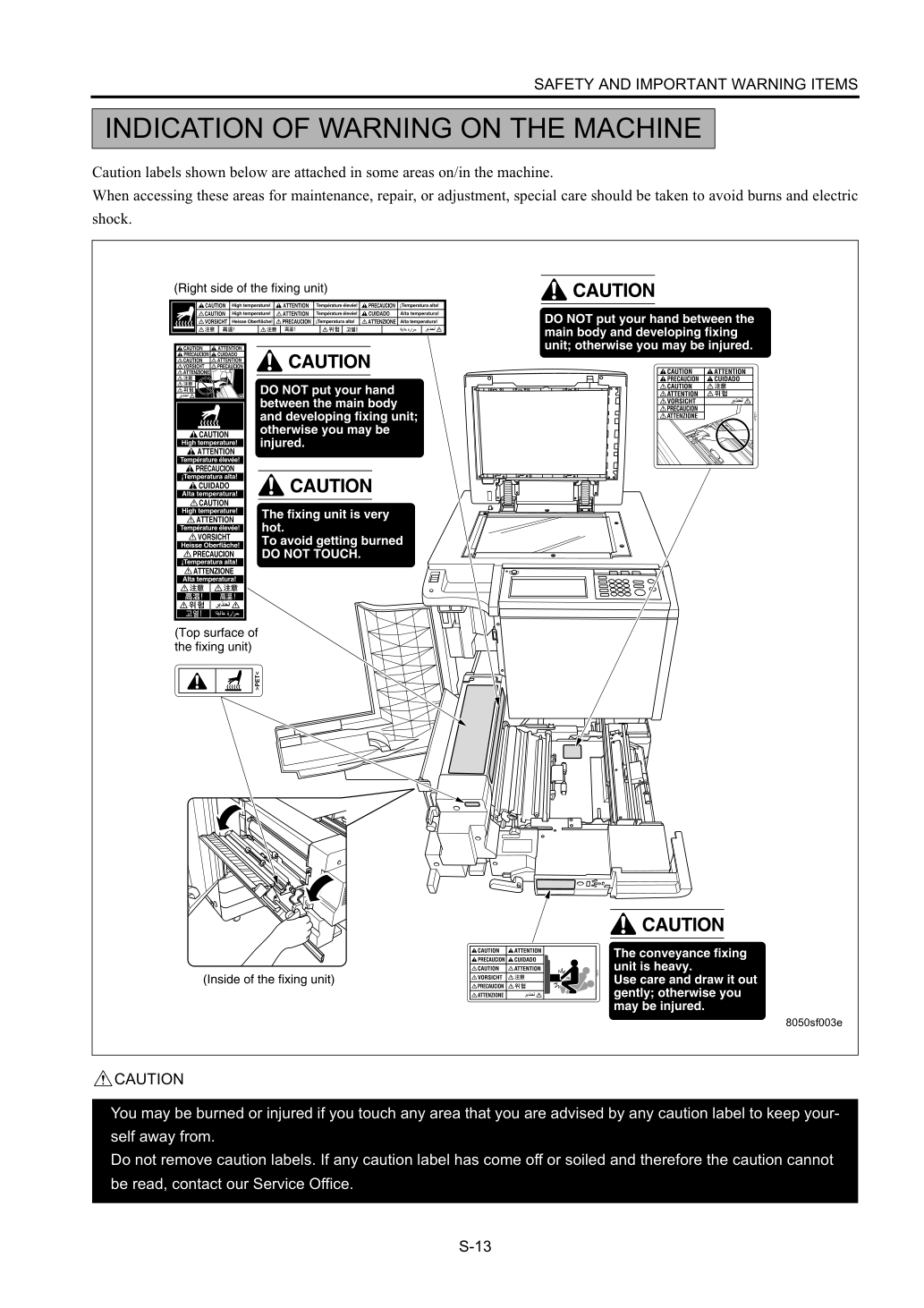

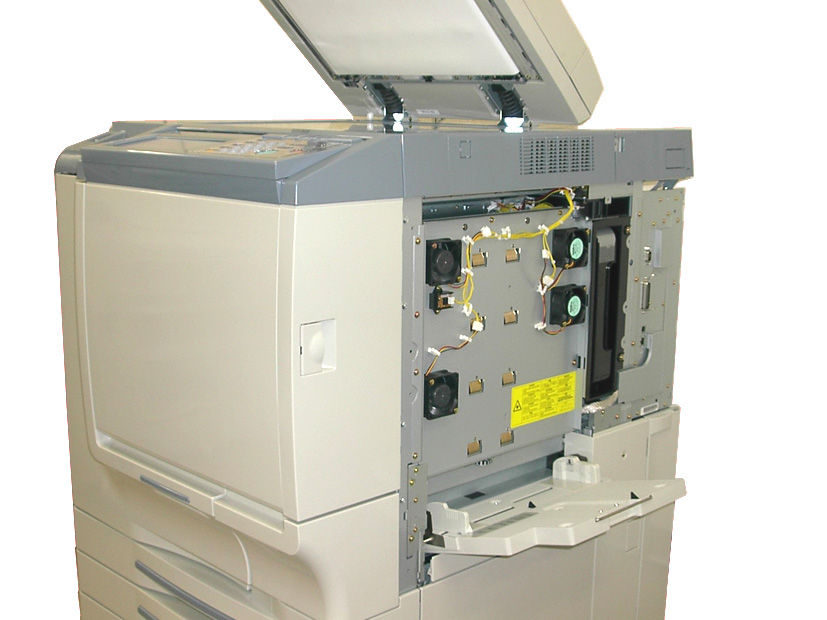

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ И ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ S-13 Предупредительные наклейки, показанные ниже, размещены на некоторых участках машины/внутри нее.

УКАЗАНИЕ ПРЕДУПРЕЖДЕНИЯ НА АППАРАТЕ 57aap0e001na НЕ КЛАДИТЕ руку между основным корпусом и узлом проявления-закрепления;

ОБОЗНАЧЕНИЕ ПРЕДУПРЕЖДЕНИЯ НА МАШИНЕ Вы можете получить ожог или травму, если прикоснетесь к любому участку, от которого вас предупреждает наклейка с предостережением.

Не снимайте предупредительные наклейки. Если какая-либо предупредительная наклейка отвалилась или загрязнилась и предупреждение невозможно прочитать, свяжитесь с нашим сервисным офисом.

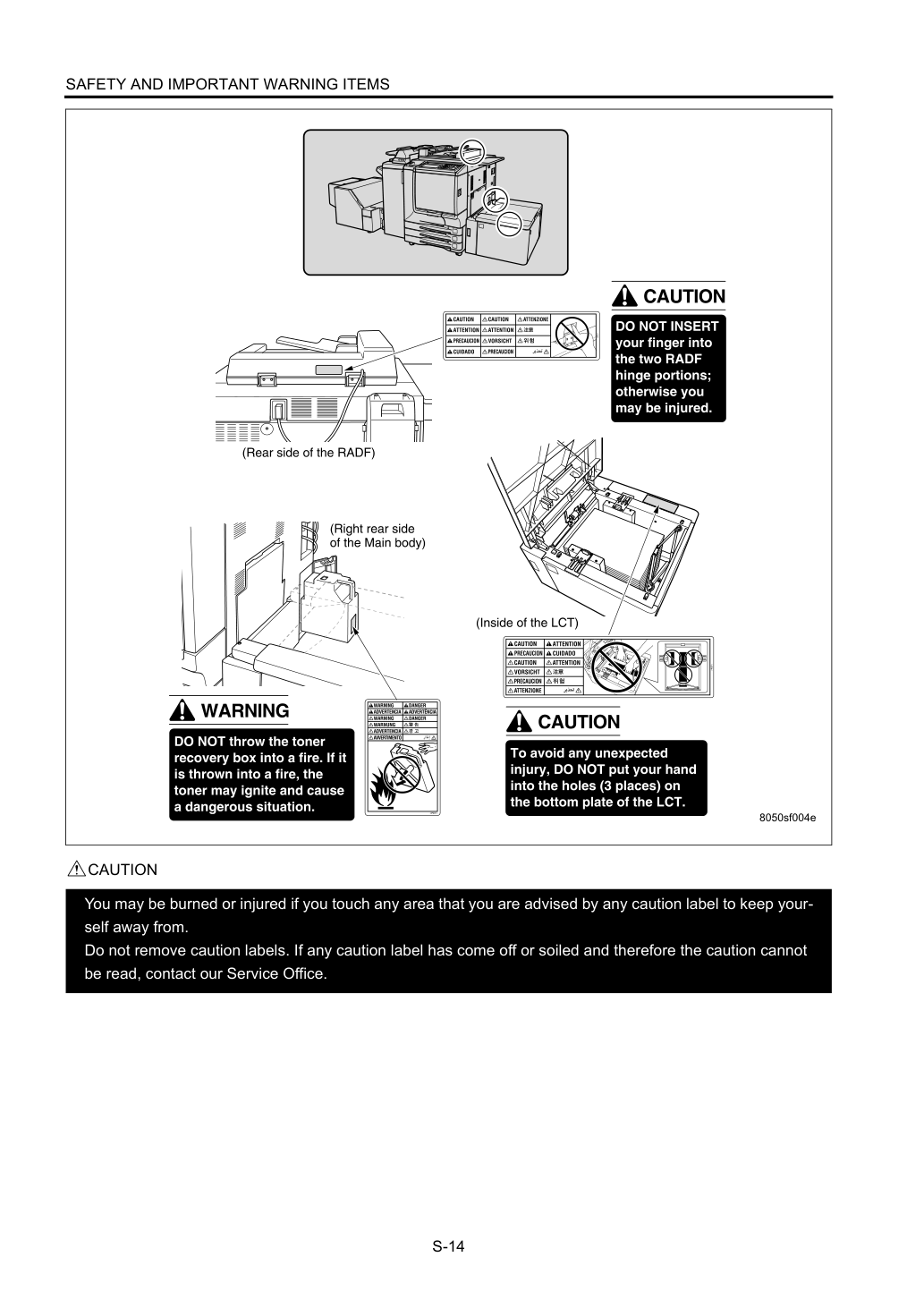

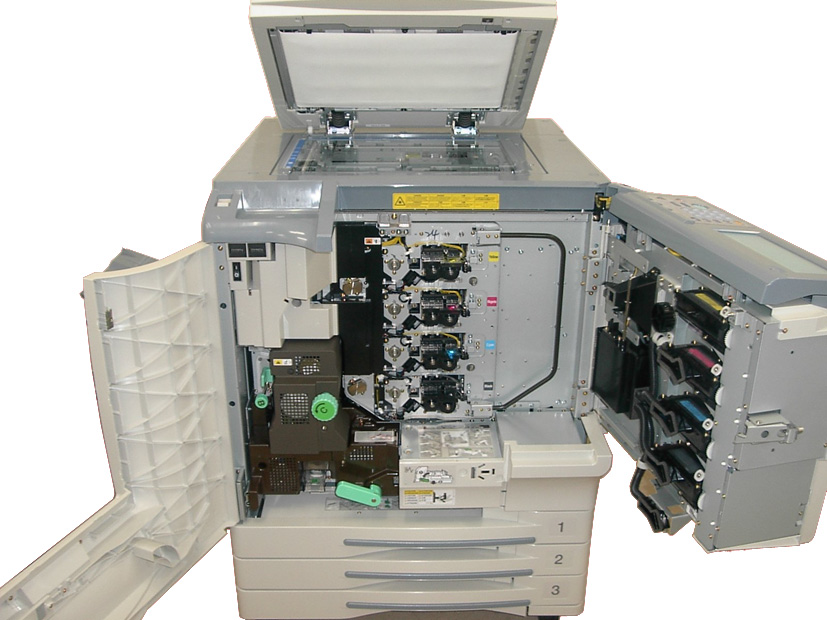

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ И ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ S-14 ВНИМАНИЕ Вы можете получить ожог или травму, если прикоснетесь к любому участку, от которого вас предупреждает наклейка с предостережением.

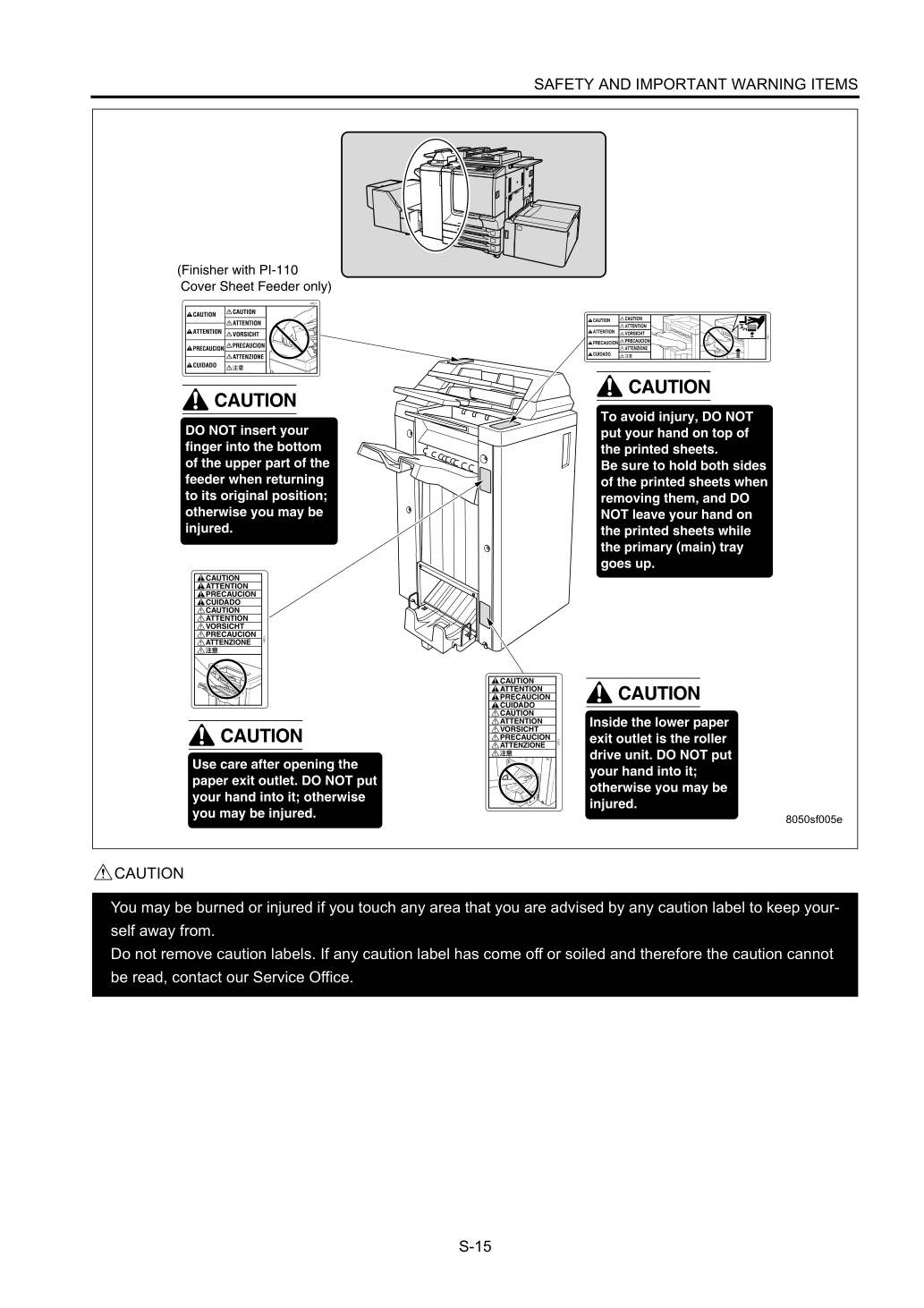

БЕЗОПАСНОСТЬ И ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ S-15 ВНИМАНИЕ Вы можете получить ожог или травму, если прикоснетесь к любой области, от которой вас предупреждает этикетка с предупреждением.

Вы можете получить ожог или травму, если прикоснетесь к любой области, от которой вас предупреждает этикетка с предупреждением.

Отключите машину перед снятием стекла планшета.

1. КАК ПОЛЬЗОВАТЬСЯ РАЗДЕЛОМ РЕГУЛИРОВОК . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

2. РЕГУЛИРОВКИ ПРИ ЗАМЕНЕ ДЕТАЛЕЙ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

3. СПИСОК ПОЗИЦИЙ РЕГУЛИРОВКИ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

4. МЕНЮ ИЗМЕНЕНИЯ РЕЖИМА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

5. ПРОВЕРКА ПО ФУНКЦИИ P . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

9. ПРОЧИЕ РЕГУЛИРОВКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-139

1. Описание ISW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

2. USB ISW. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

3. INTERNET ISW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

4. СИСТЕМА УДАЛЕННЫХ УВЕДОМЛЕНИЙ ПО ПОЧТЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-32

1. ГРАФИК ТЕХНИЧЕСКОГООБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

2. МАТЕРИАЛ ДЛЯ КОПИРОВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

3. СПИСОК МАТЕРИАЛОВ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23

4. СПИСОК ИНСТРУМЕНТОВ CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24

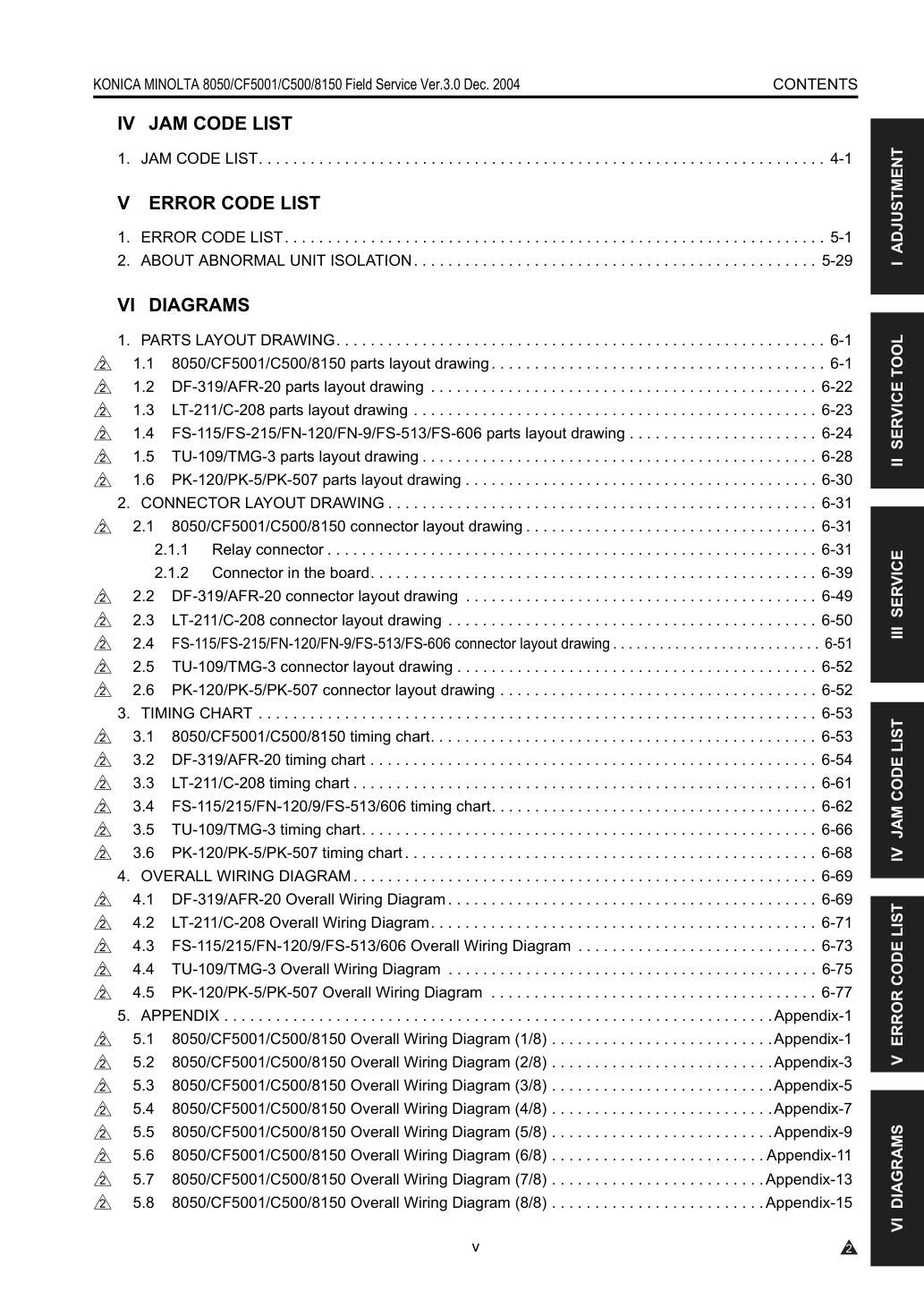

1. СПИСОК КОДОВ ЗАМЯТИЯ БУМАГИ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

1. СПИСОК КОДОВ ОШИБОК. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

2. ОБ ИЗОЛЯЦИИ НЕИСПРАВНЫХ УЗЛОВ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-29

1. ЧЕРТЕЖ РАСПОЛОЖЕНИЯ ДЕТАЛЕЙ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

2. ЧЕРТЕЖ РАСПОЛОЖЕНИЯ СОЕДИНИТЕЛЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-31

3. ДИАГРАММА СИНХРОНИЗАЦИИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-53

4. ОБЩАЯ СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-69

5. ПРИЛОЖЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Приложение-1
