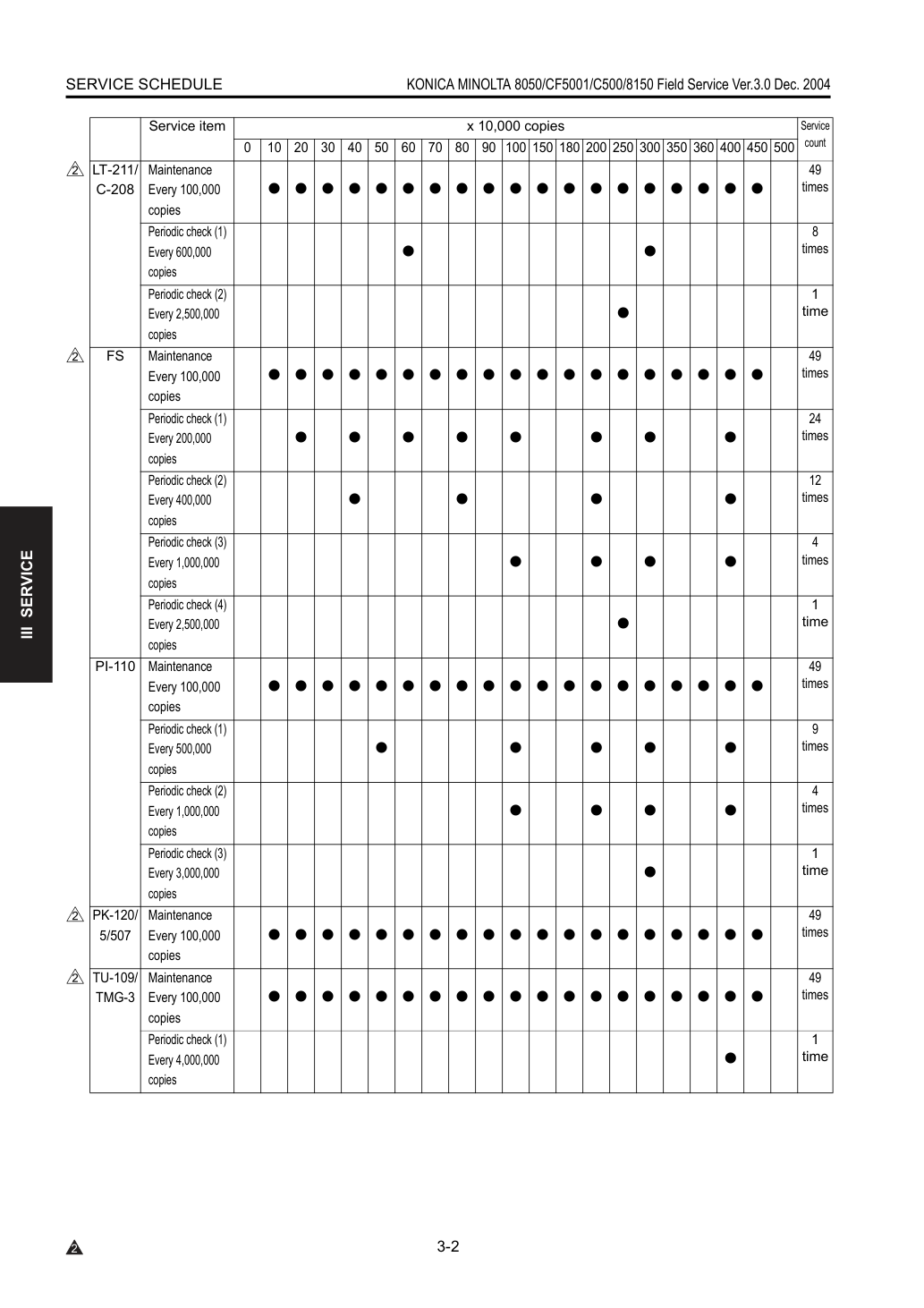

1. ГРАФИК ОБСЛУЖИВАНИЯ

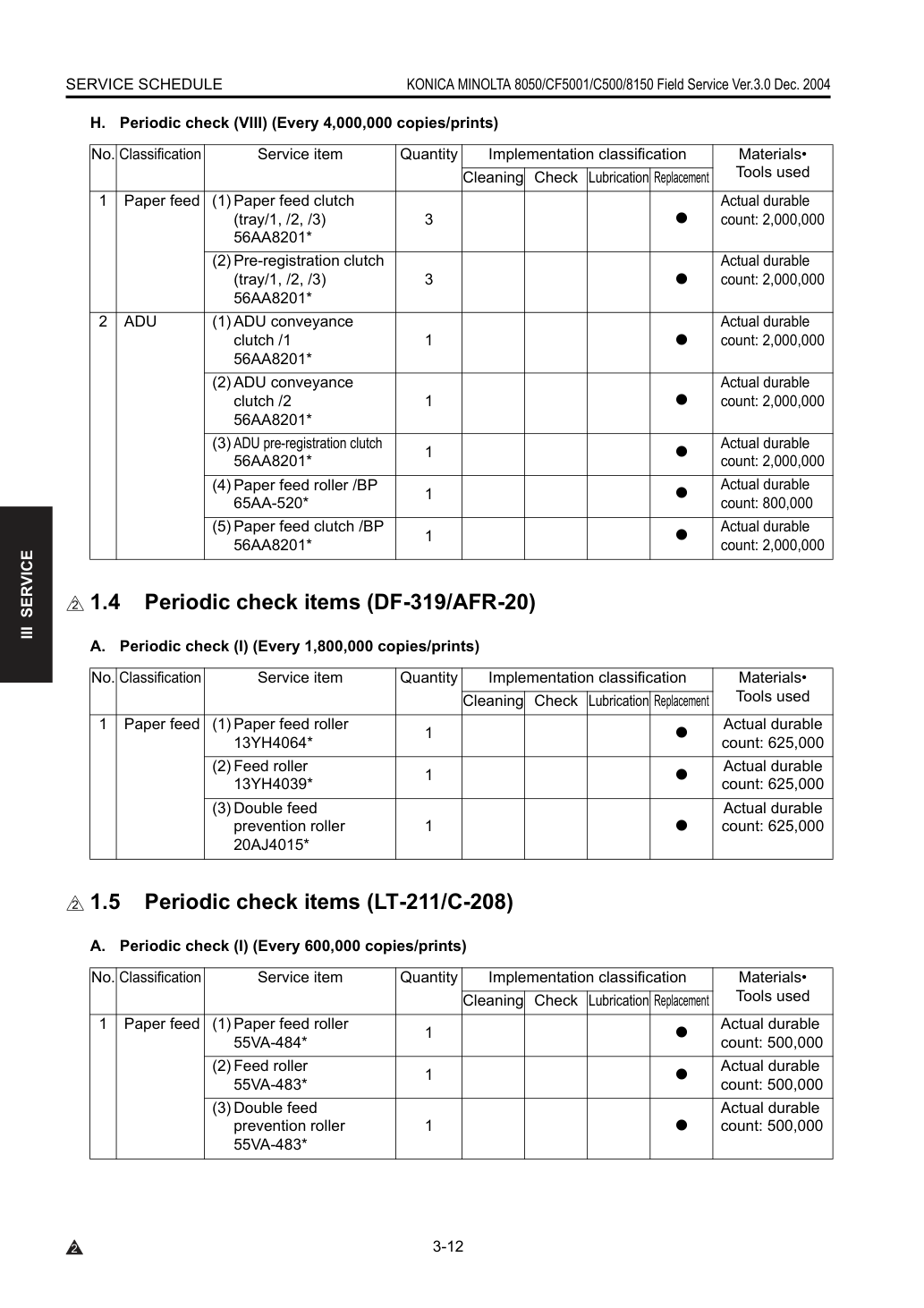

Проведи периодическую проверку (1) для DF-319/AFR-20 2 раза (18 000 000 копий и 36 000 000 копий).
Сбрось "5. Счетчик деталей" и "1. Счет специальных деталей" в режиме 25, чтобы предотвратить замятие при замене ролика decurler.
При замене терморолика /U или /L обязательно нанеси Multemp FF-RM на теплоизолирующую гильзу /U или /L соответственно.
- Картридж печатного барабана
- Коронатор очистки печатного барабана
- Узел провода зарядки /Y,
- Замена пластины сетки /
- Фильтр защиты от пыли зарядной коронки
- Проявитель (Y, M, C, K)
- Прокладка очистки узла проявителя недоступна) ремень
- Лезвие очистки ремня
- Узел коронатора разделения
- Ролик подачи бумаги /BP, очиститель печатного барабана
- Ролик подачи /BP
- Ролик предотвращения двойного захвата /BP
- Очистка регистрационного ролика
- Очистка секции ролика конвейера
- Очистка датчика прохождения бумаги ADU
- Озоновый фильтр /1
- Фильтр защиты от пыли /1
- Фильтр защиты от пыли /2
- Терморолик /U *2
- Терморолик /L *2
- Выход чистящего ролика
- Ролик decurler
- Ролик подачи /1, /2, /3
- Ролик предотвращения двойного захвата /1, /2, /3, конвейер
- Ролик конвейера, очиститель датчика/щетка воздуходува
- Оригинальное стекло, лампа экспозиции, рефлектор, линза, зеркало, очиститель датчика/щетка воздуходува
- Защитное стекло от пыли (Y, M, C, K), подача
- Очистка узла подачи тонера, сбор
- Замена/очистка бункера сбора тонера
- Внешняя очистка, очиститель печатного барабана
- Проверка изображения и прохождения бумаги
- Сброс счетчика ПМ (режим 25), очиститель печатного барабана
- Очиститель печатного барабана ролика подачи
- Очиститель печатного барабана ролика предотвращения двойного захвата
- Очиститель печатного барабана резинового ролика предварительного разделения
- Резиновый ролик
- Рефлективный датчик
- Ремень подачи узла очистки
- Внешняя очистка, очиститель печатного барабана
При ненормальном звуке из-за недостатка масла смажьте его.
- Очиститель печатного барабана ролика подачи
- Очиститель печатного барабана ролика предотвращения двойного захвата
- Удаление бумажной пыли
- Датчик (sensor)
- Шестерня (gear)
- Узел очистки барабана внешней очистки
- Главный привод
- Привод поднятия/опускания лотка
- Привод переключения
- Секция привода выхода бумаги
- Узел скрепления
- Проверка счета скрепок: 5 000
- Внешняя очистка
При ненормальном звуке из-за недостатка масла смажьте его.
- Главный привод
- Привод поднятия/опускания лотка
- Привод переключения
- Секция привода выхода бумаги
- Узел скрепления
- Узел складывания
- Ролик складывания (roller)
- Проверка счета скрепок: 5 000
- Узел позиционирования очистки внешней очистки барабана
- Ролик подачи бумаги узла подачи (roller)
- Очиститель печатного барабана ролика предотвращения двойного захвата
- Внешняя очистка, очиститель печатного барабана
При ненормальном звуке из-за недостатка масла смажьте его.
- Секция пробивочной матрицы
- Бункер отходов перфорации
- Датчик заполнения отходов перфорации (sensor)
- Узел очистки барабана внутренней очистки
- Ремень подачи (belt)
- Ножницы триммера /U узла очистки
- Ножницы триммера /L
- Коробка триммера и периферия
- Секция толкателя
- Секция накопителя
- Секция привода подачи
- Внешняя очистка, очиститель печатного барабана
Обнулите «5. Счетчик деталей» и «1. Счет специальных деталей» для предотвращения искажений изображения в режиме 25 при замене 1-го ролика переноса /Y/M/C/K.
Обнулите «5. Счетчик деталей» и «1. Счет специальных деталей» в режиме 25 при замене узла очистки термоузла. В противном случае появится сообщение «Требуется замена узла очистки термоузла. Обратитесь в службу технического обслуживания.» и начнется запрет копирования/печати.
- Замена пластины сетки
- Замена пружины ремня сетки
- 1-й ролик переноса /K (roller)
- 1-й ролик переноса /C (roller)
- 2-й ролик переноса /U (roller)
- Узел очистки ролика привода ремня
- Ремень переноса (belt)
- Лист сбора тонера /1
- 2-й ролик переноса /L (roller)
- Узел очистки термоузла
- Ролик выхода бумаги /Up
- Ролик выхода бумаги
- Направляющий ролик выхода бумаги /2
- Прижимной ролик бумаги
Для старых типов направляющий ролик выхода бумаги /2 заменяется только на машинах, оснащённых комплектом против неравномерного воска. Для идентификации меры против неравномерного воска см. таблицу ниже.
Поскольку машины, подключённые к финишеру, не оснащены прижимным роликом бумаги, это исключено из периодически заменяемых деталей.
Идентификация по серийному номеру Машины, начиная со следующего S/N, оснащены мерой против неравномерного воска.
Машины, оснащённые следующими предложенными комплектами против неравномерного воска на месте.
- Резина предотвращения двойной подачи (лоток /1, /2, /3) счётчик: 125 000
Для старого типа ролик выхода бумаги заменяется только при установке предложенного комплекта против неравномерного воска.
- Фильтр защиты от пыли зарядной коронки
- Узел проявки /Y, /M, ремень
- Кулачок отделения ремня передачи
- Узел ролика очистки ремня
- Лист очистки регистрации
- Шариковый подшипник /U
- Шариковый подшипник /L
- Теплоизолирующая втулка /U
- Теплоизолирующая втулка /L
- Ограничитель крутящего момента термоузла
- Шестерня привода термоузла
- Узел пластины заземления передачи
- Ролик выхода бумаги
- Ремень ролика регистрации
- Соленоид кулачка отделения

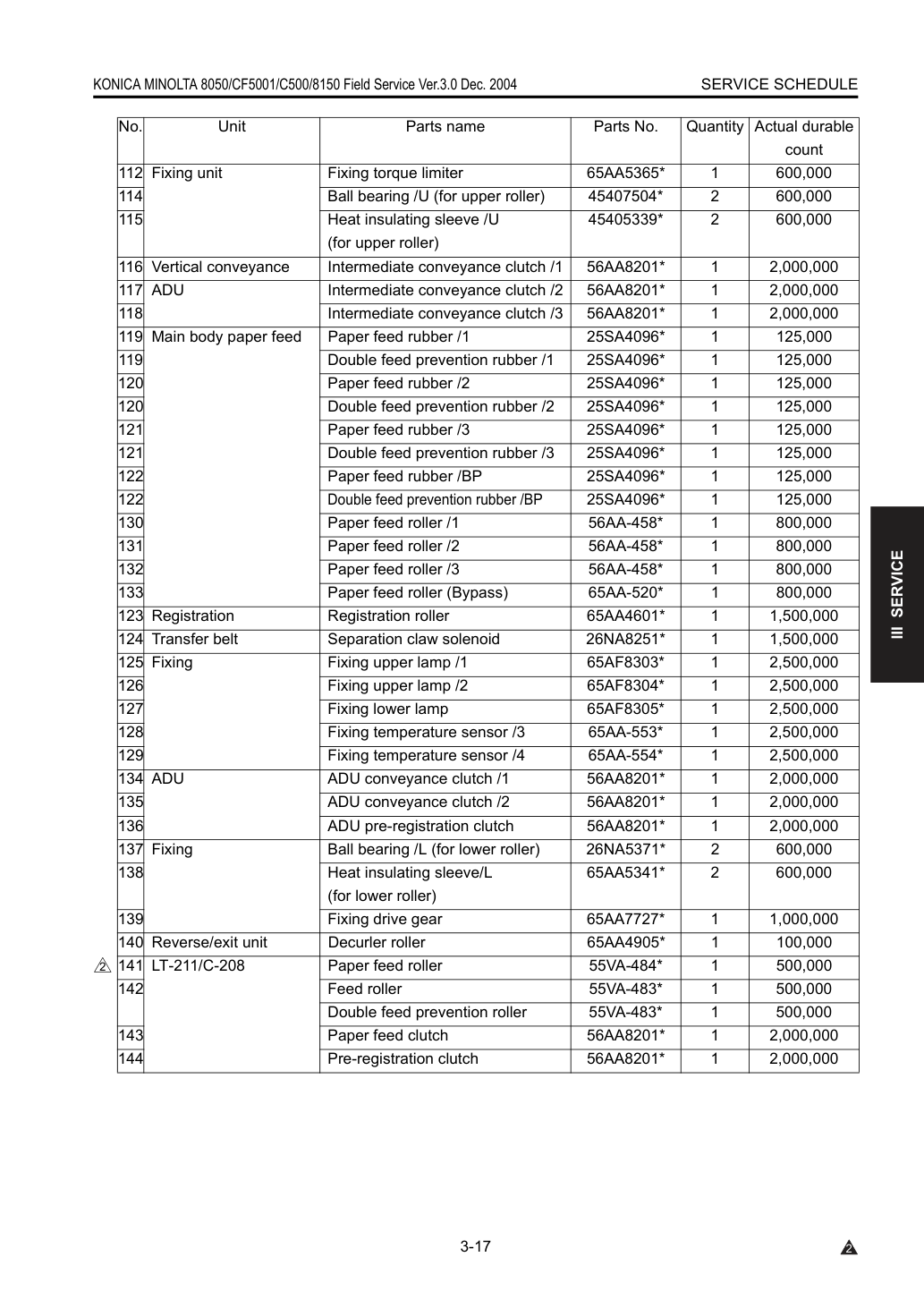

- Резина подачи /BP счётчик: 125 000
- Резина предотвращения двойной подачи /BP счётчик: 125 000 транспортировка
- Муфта промежуточной транспортировки /1 счётчик: 2 000 000
- Муфта промежуточной транспортировки /2 счётчик: 2 000 000
- Муфта промежуточной транспортировки /3 счётчик: 2 000 000
- Лампа верхняя термоузла /1
- Лампа верхняя термоузла /2
- Лампа нижняя термоузла
- Датчик температуры термоузла /3
- Датчик температуры термоузла /4 счётчик: 800 000
- Муфта предварительной регистрации счётчик: 2 000 000
- Муфта транспортировки ADU /1 счётчик: 2 000 000
- Муфта транспортировки ADU /2 счётчик: 2 000 000
- Муфта предварительной регистрации ADU счётчик: 2 000 000
- Ролик подачи бумаги /BP счётчик: 800 000
- Муфта подачи бумаги /BP счётчик: 2 000 000 счётчик: 625 000
- Ролик подачи счётчик: 625 000
- Ролик предотвращения двойной подачи: счет 625 000, счет 500 000
- Ролик подачи бумаги (Paper feed): счет 500 000
- Ролик предотвращения двойной подачи: счет 500 000

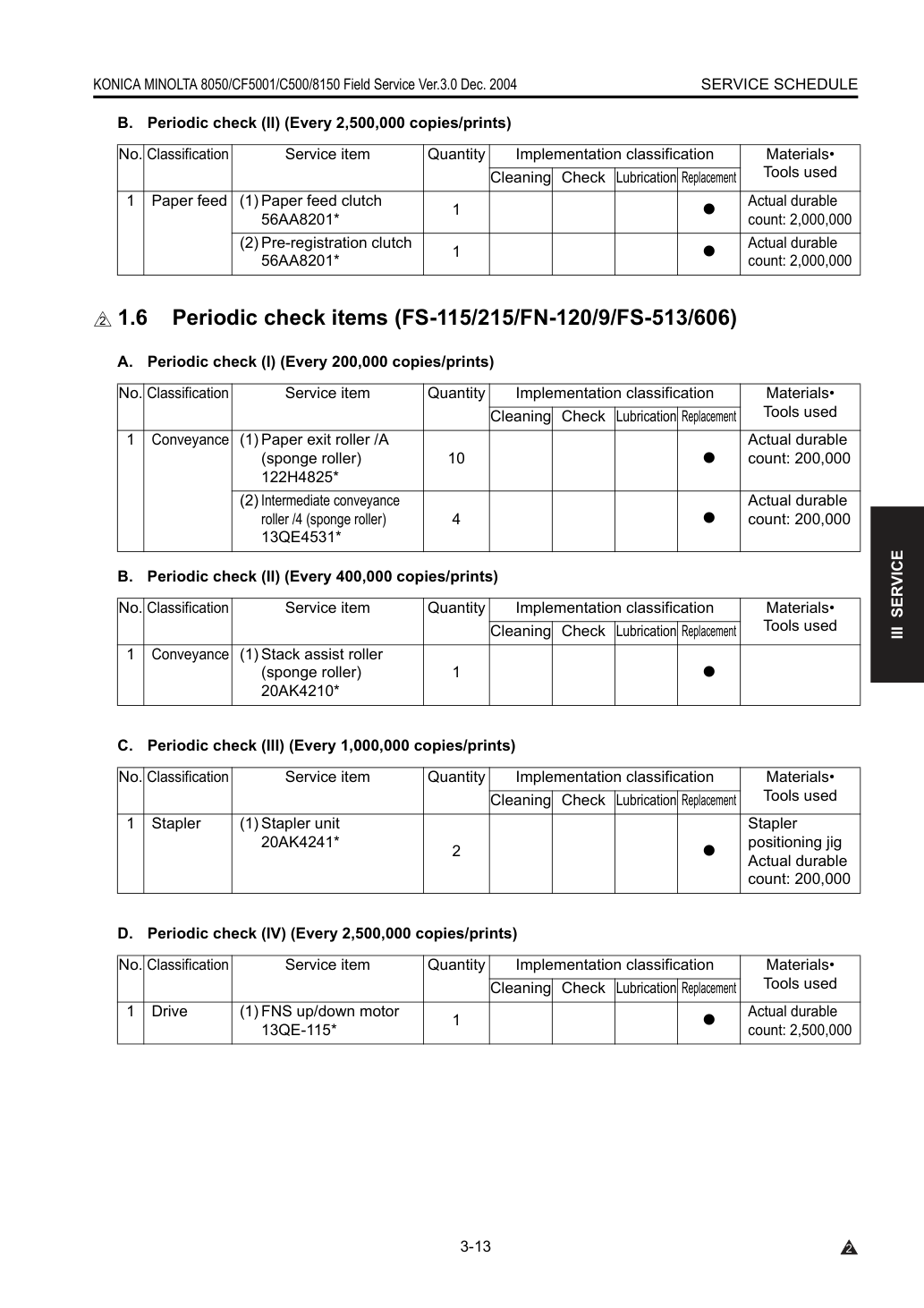

- Муфта предварительной регистрации (Pre-registration clutch): счет 2 000 000, счет 200 000
- Ролик промежуточной транспортировки /4 (губчатый ролик): счет 200 000
- Кондуктор позиционирования узла степлера: счет 200 000
- Двигатель подъема/опускания FNS: счет 2 500 000

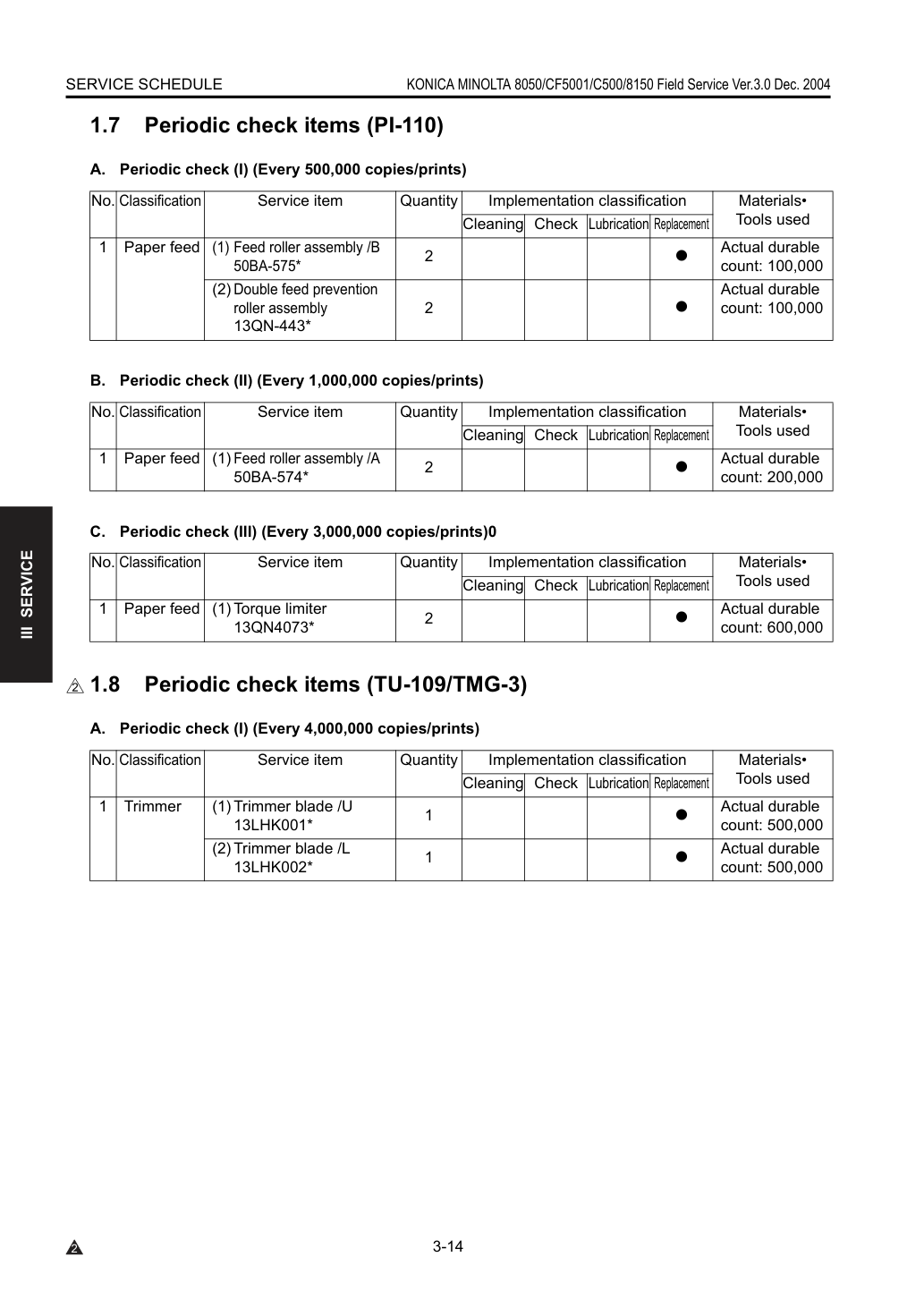

- Узел ролика подачи бумаги /B: счет 100 000
- Узел ролика предотвращения двойной подачи: счет 100 000, счет 200 000, счет 600 000
- Лезвие триммера /U: счет 500 000
- Лезвие триммера /L: счет 500 000

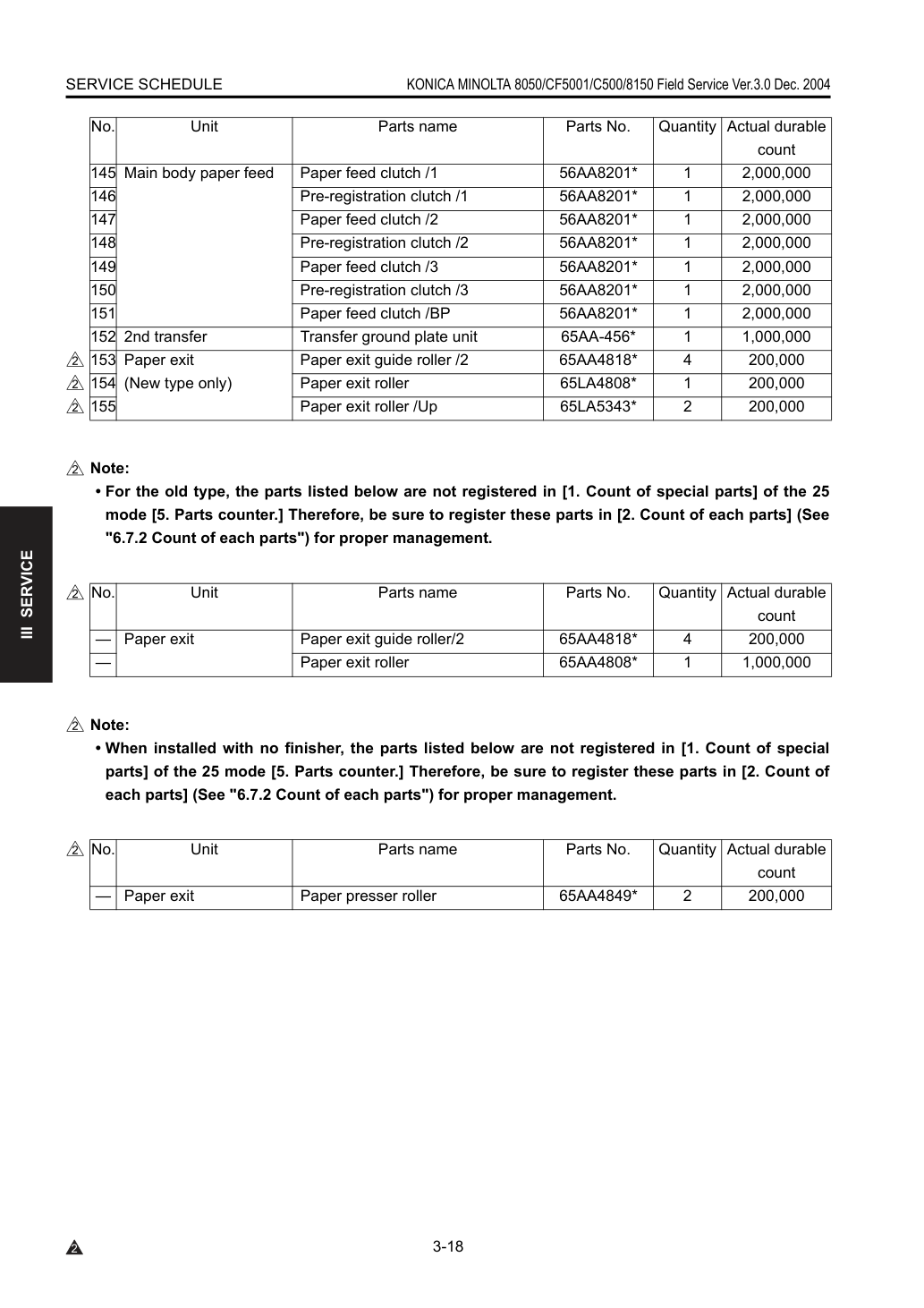

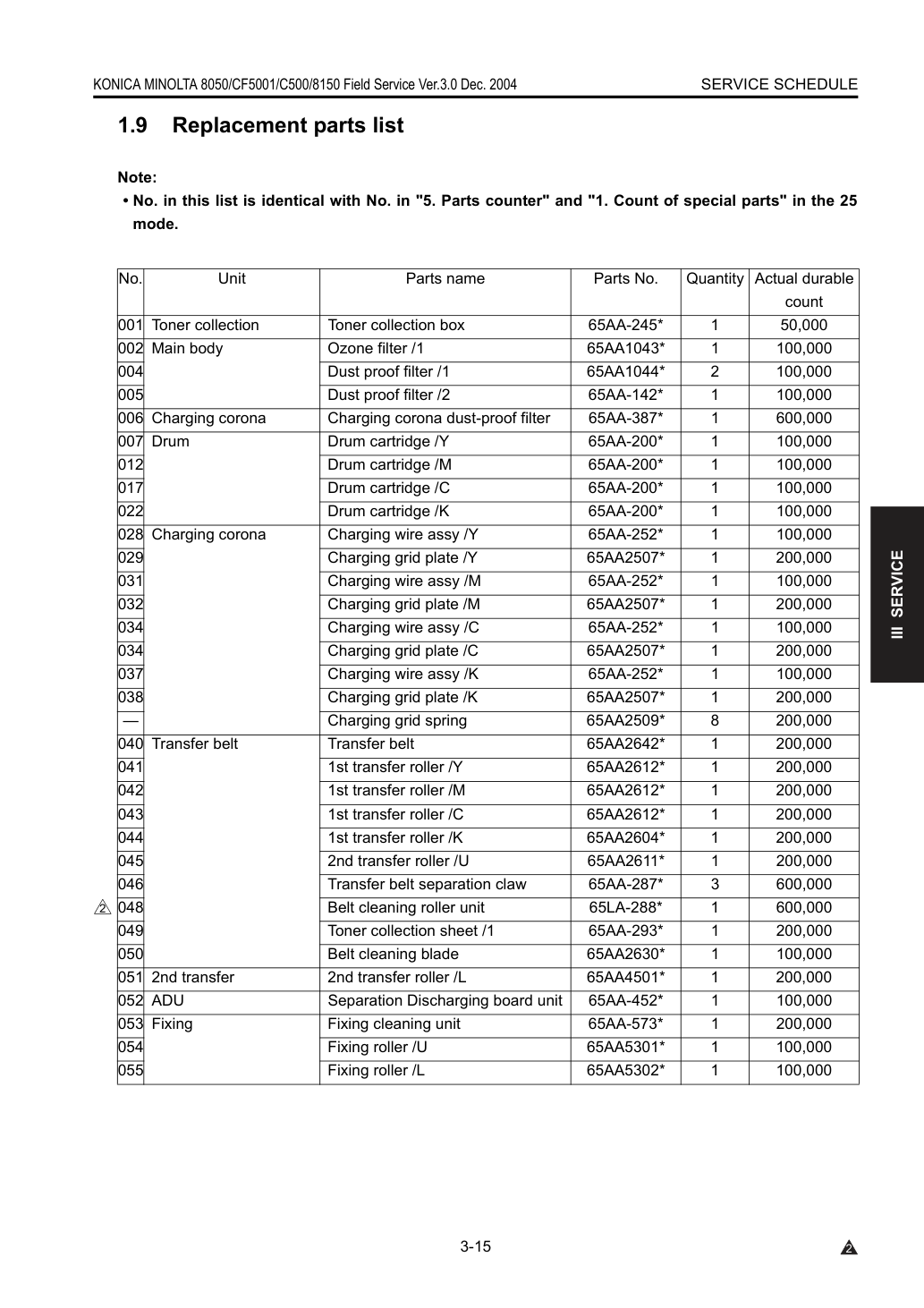

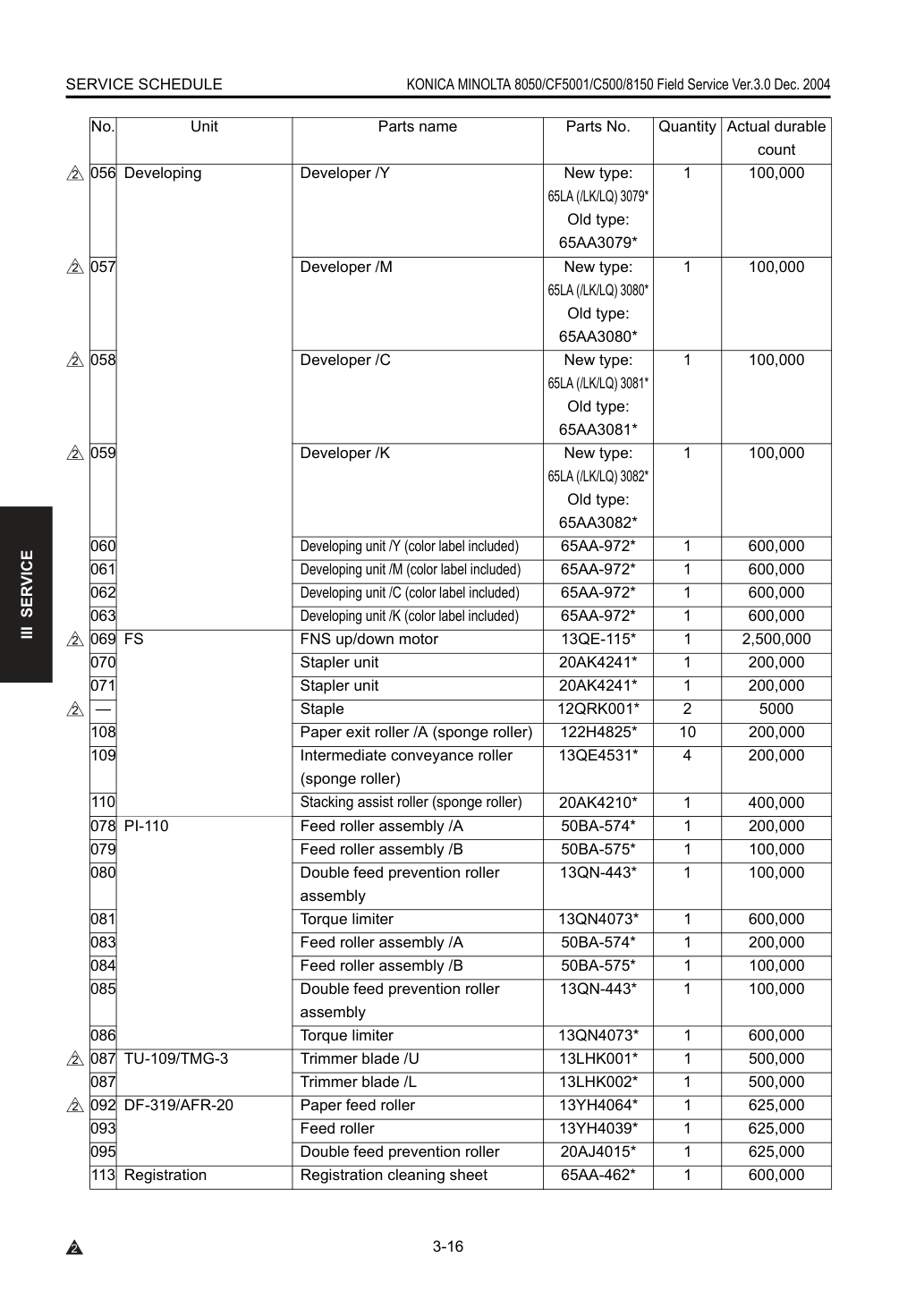

• Номер в этом списке идентичен номеру в «5. Счетчик запчастей» и «1. Счет специальных запчастей» в режиме 25.
• Для старого типа перечисленные ниже запчасти не зарегистрированы в [1. Счет специальных запчастей] режима 25 [5. Счетчик запчастей.] Убедитесь, что зарегистрировали эти запчасти в [2. Счет каждой запчасти] (см. «6.7.2 Счет каждой запчасти») для надлежащего управления.
• При установке без финишера перечисленные ниже запчасти не зарегистрированы в [1. Счет специальных запчастей] режима 25 [5. Счетчик запчастей.] Убедитесь, что зарегистрировали эти запчасти в [2. Счет каждой запчасти] (см. «6.7.2 Счет каждой запчасти») для надлежащего управления.
• Важные запчасти, указанные компанией Konica Minolta для обеспечения безопасности продукции, называются «важными запчастями технического обслуживания».
Важные запчасти технического обслуживания для этого аппарата описаны ниже:
• Перед номером запчасти важной запчасти технического обслуживания указано «SP». Соблюдайте осторожность при установке запчастей согласно «III. Инструкции по разборке и сборке» в этом руководстве.
