Во время использования аппарата проверь градационность CONTONE, используемый в области символов, при выборе линейного растра (плавный тон/высокое разрешение) или точечного растра (плавный тон/высокое разрешение) на экране.
• Проверь, чтобы плотность увеличивалась поэтапно со стороны низкой плотности и чтобы плотность в секции высокой плотности каждого цвета была достаточно темной.
[Рекомендуемая точка проверки]: Выполни регулировку датчика гамма принтера.
• Для разработки и анализа.
Установи плотность тестового образца.
Регулировка FNS, PI, PK, TU.
1. Войдите в режим 36.
Нажми клавишу [6. Test pattern density setting].
Нажмите клавишу [NEXT ADJUSTMENT] или [PREVIOUS ADJUSTMENT] для выбора одного из цветов: "Y, M, C и K", который требуется отрегулировать.
4. Введите числовое значение через цифровую
5. Нажмите клавишу [COPY SCREEN].

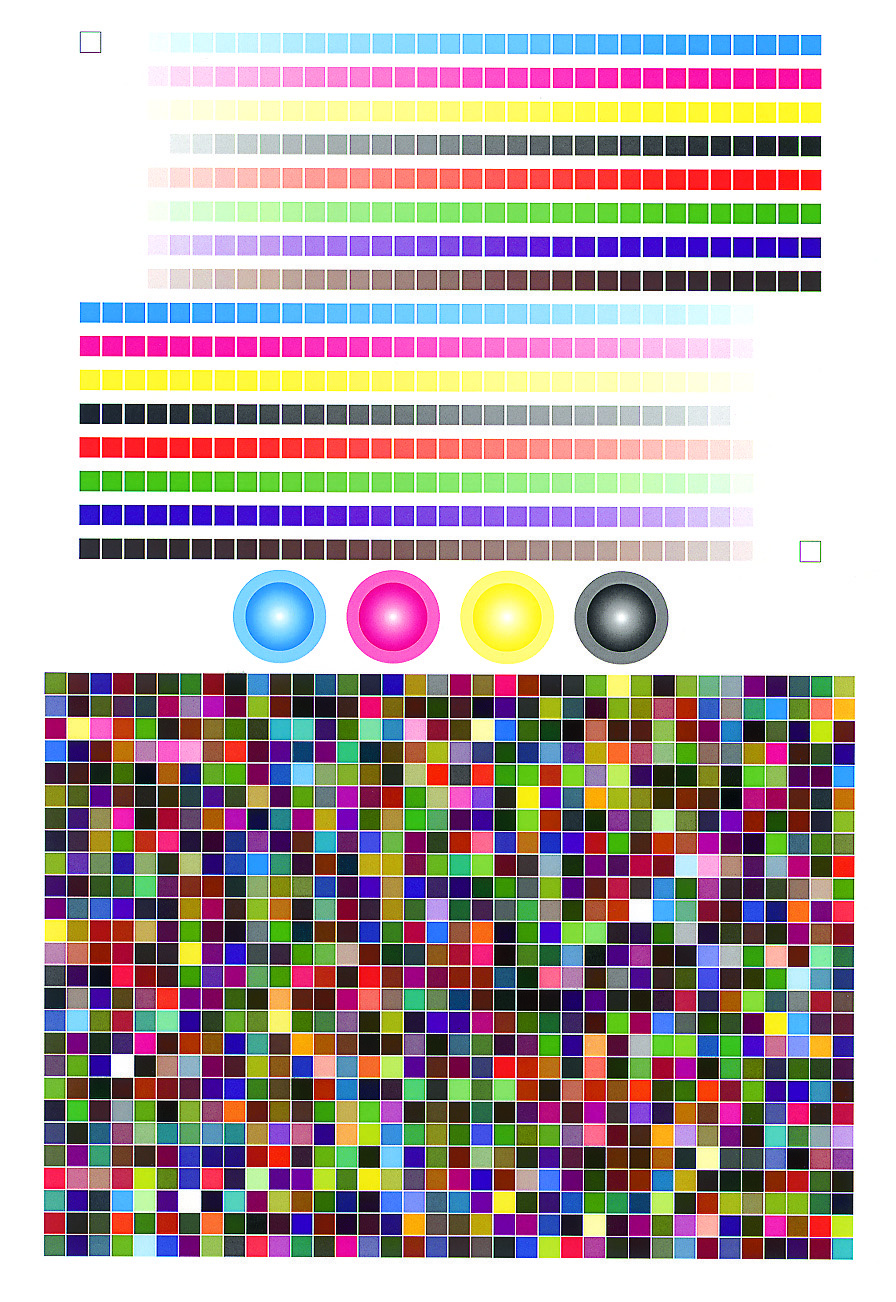

Выберите размер бумаги и нажмите кнопку START для вывода тестового шаблона.
7. При выводе другого тестового шаблона повторите
шаги с 3 по 5, одновременно нажимая кнопку C при нажатой кнопке P.
8. Нажмите [PREVIOUS SCREEN] для возврата на
1. Войдите в режим 36.
Нажмите клавишу [7. Finisher adjustment].
4. Нажмите клавишу элемента, который требуется отрегулировать.
5. Нажмите клавишу [PREVIOUS SCREEN] для возврата
7.8.1 Регулировка упора скрепления и фальцовки (FS-215/FN-9/FS-606 только) Регулировка позиции скрепления в режиме скрепления и фальцовки.
Регулировка позиции фальцовки в режиме скрепления и фальцовки или режиме фальцовки.
1. Войдите в режим 36.
Нажмите клавишу [7. Finisher adjustment].
Нажмите клавишу [1. Stitch and Fold stopper adj.].
4. Экран "Stitch and Fold stopper adj. (A3)" Нажмите клавишу [COPY SCREEN].
5. Установите бумагу в лоток, расположите оригиналы (не менее 2
листов) на RADF и нажмите кнопку START.
Для аппарата с крышкой планшета отсканируйте оригиналы (не менее 2 листов) с помощью клавиши [Store].
6. Проверьте центр листа бумаги и позицию скрепления.
7. Если значение выходит за пределы стандарта,
нажмите кнопку C, одновременно нажимая кнопку P.
8. Экран "Stitch and Fold stopper adj." Нажмите клавишу [NEXT ADJUSTMENT] или [PREVIOUS ADJUSTMENT] для выбора требуемого размера бумаги.
9. Введи числовое значение через цифровую клавиатуру
10. Повторяйте шаги 4–9 до достижения стандартного значения
11. Нажми клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажмите клавишу [7. Finisher adjustment].
Нажмите клавишу [2. Fold stopper adjustment].
5. Установите бумагу в лоток, расположите оригиналы на RADF,
6. Проверьте центр листа бумаги и позицию фальцовки.
7. Если значение выходит за пределы стандарта,
нажмите кнопку C, одновременно нажимая кнопку P.
Нажми клавишу [NEXT ADJUSTMENT] или [PREVIOUS ADJUSTMENT] для выбора требуемого формата бумаги.
9. Введи числовое значение через цифровую клавиатуру
10. Повторяйте шаги 4–9 до достижения стандартного значения
11. Нажми клавишу [PREVIOUS SCREEN] для возврата
только) Эту регулировку следует выполнять, когда размер лотка верхнего покрытия не может быть обнаружен правильно и когда выполняется центровка лотка верхнего покрытия.
Регулировка величины обрезки.
1. Войдите в режим 36.
Нажмите клавишу [7. Finisher adjustment].
Нажми клавишу [3. Cover sheet tray size adj.].
4. Установи бумагу A4R (для метрической машины) или 8.5 x 11R
(для дюймовой машины) на лоток верхнего покрытия (верхний/нижний) [1] и нажми клавишу [Start].
На экране появится полное сообщение.
5. Нажмите клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажмите клавишу [7. Finisher adjustment].
Нажми клавишу [4. Trimming stopper adjustment].
5. Установите бумагу в лоток, расположите оригиналы (не менее 2
листов) на RADF и нажмите кнопку START.
Для аппарата с крышкой планшета отсканируйте оригиналы (не менее 2 листов) с помощью клавиши [Store].
6. Проверь величину обрезки.
• Стандартное значение: 2,5–4,5 мм Примечание:
• Установка величины обрезки 2,5 мм или менее может вызвать ошибку обрезки.
7. Если значение выходит за пределы стандарта,
нажмите кнопку C, одновременно нажимая кнопку P.
Нажми клавишу [NEXT ADJUSTMENT] или [PREVIOUS ADJUSTMENT] для выбора требуемого формата бумаги.
9. Введи числовое значение через цифровую клавиатуру
10. Повторяйте шаги 4–9 до достижения стандартного значения
11. Нажми клавишу [PREVIOUS SCREEN] для возврата
только) Регулирует вертикальные позиции перфоратора, горизонтальные позиции перфоратора и величину петли регистрации перфоратора.
Регулировка вертикальной позиции перфоратора.
- Регулировка вертикальной позиции набора перфоратора (PK-
1. Войдите в режим 36.
Нажми клавишу [5. Punch adjustment].
Регулировка перфоратора включает следующие элементы:
4. Нажмите клавишу элемента, который требуется отрегулировать.
5. Нажмите клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажмите клавишу [7. Finisher adjustment].
Нажми клавишу [5. Punch adjustment].
Нажми клавишу [1. Punch kit vertical pos. adj.].
6. Установи бумагу в лоток, поместите оригиналы на RADF,
7. Проверь вертикальную позицию перфоратора.
8. Если значение не соответствует требованиям, нажми C
кнопку при нажатии кнопки P.
Нажми клавишу [NEXT ADJUSTMENT] или [PREVIOUS ADJUSTMENT] для выбора требуемого формата бумаги.
10. Введите числовое значение через панель ввода цифр.
11. Повторяйте шаги 5–10 до получения требуемого значения.
12. Нажмите клавишу [PREVIOUS SCREEN] для возврата
Регулировка горизонтального положения перфоратора.
Регулировка петли регистрации для выхода развернутой бумаги, выхода ADU (прямой выход) и верхнего/нижнего листа обложки.
- Регулировка горизонтального положения узла перфоратора
- Регулировка петли регистрации перфоратора
1. Войдите в режим 36.
Нажмите клавишу [7. Finisher adjustment].
Нажми клавишу [5. Punch adjustment].
Нажмите клавишу [2. Punch kit Horizontal pos. adj.].
6. Установи бумагу в лоток, поместите оригиналы на RADF,
7. Проверьте положение отверстий перфоратора.
8. Если значение не соответствует стандарту,
нажмите кнопку C, одновременно нажимая кнопку P.
Нажми клавишу [NEXT ADJUSTMENT] или [PREVIOUS ADJUSTMENT] для выбора требуемого формата бумаги.
10. Введите числовое значение через панель ввода цифр.
11. Повторяйте шаги 5–9 до получения требуемого значения.
12. Нажмите клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажмите клавишу [7. Finisher adjustment].
Нажми клавишу [5. Punch adjustment].
Нажмите клавишу [5. Punch registration loop adj.].
5. Нажмите клавишу [1. Punch registration loop adj. (main
body)] или [2. Punch registration loop adj.
Нажимайте клавишу [NEXT ADJUSTMENT] или [PREVIOUS ADJUSTMENT] для выбора регулируемого параметра.
Экран переключается следующим образом: развернутая → ADU или верхний лоток → нижний лоток.
7. Нажми клавишу [COPY SCREEN].
8. Нажмите кнопку START для создания копии.
9. Проверьте величину петли регистрации перфоратора.
10. Если значение неподходящее, нажмите кнопку C
при нажатии кнопки P.
Введи числовое значение через цифровые клавиши и нажми клавишу [SET].
12. Повторяйте шаги 6–11 до получения требуемого значения.
13. Нажми клавишу [PREVIOUS SCREEN] для возврата
Регулировка позиций при трёхсгибном копировании.
1. Войдите в режим 36.
Нажмите клавишу [7. Finisher adjustment].
Нажмите клавишу [6. Three-fold position adj.].
5. Установите бумагу в лоток, расположите оригиналы на RADF,
6. Проверьте позицию трёхсгиба «a.»
7. Если значение выходит за пределы стандарта,
нажмите кнопку C, одновременно нажимая кнопку P.
Нажми клавишу [NEXT ADJUSTMENT] или [PREVIOUS ADJUSTMENT] для выбора требуемого формата бумаги.
9. Введи числовое значение через цифровую клавиатуру
10. Повторяйте шаги 4–9 до достижения стандартного значения
11. Нажми клавишу [PREVIOUS SCREEN] для возврата
Регулировка шага скрепления в 2 позициях.
1. Войдите в режим 36.
Нажмите клавишу [7. Finisher adjustment].
Нажмите клавишу [7. 2 positions staple pitch adj.].
5. Установите бумагу в лоток, расположите оригиналы (не менее 2
листов) на RADF и нажмите кнопку START.
Для аппарата с крышкой планшета отсканируйте оригиналы (не менее 2 листов) с помощью клавиши [Store].
6. Проверьте шаг скрепления в 2 позициях.
7. При изменении размера A нажмите кнопку C
при нажатии кнопки P.
Введите значение числовыми клавишами и нажмите клавишу [SET].
9. Повторяйте шаги 4–8 до получения требуемого размера A.
10. Нажмите клавишу [PREVIOUS SCREEN] для возврата
1. Войдите в режим 36.
Нажмите клавишу [8. List output mode].
Элементы режима вывода списка следующие:
• При установке DPSW 30-1 на 1 появляются [4. Machine management list 2] и далее.
