Автоподатчик не функционирует при открытой крышке автоподатчика. Бумажный тракт неполный, если крышка автоподатчика поднята со стекла.
Стандартная работа автоподатчика состоит из режима ожидания (загрузки бумаги), захвата, продвижения и подъёма:
В режиме ожидания пластина подъёма находится в нижнем положении. Когда документ загружается в входной лоток, датчик наличия бумаги обнаруживает его присутствие.
При инициировании копирования/сканирования мотор АПД включает систему шестерен и поднимает пластину подъема до контакта документа с роликом захвата. АПД затем начинает последовательность захвата, подачи и опускания:
Ролик захвата вращается и перемещает один или несколько листов в АПД, где листы соприкасаются с роликом разделения. Ролик разделения контактирует с подушкой разделения АПД, которая разделяет несколько листов на один лист.
Один лист движется через тракт подачи бумаги АПД (при помощи роликов предварительного сканирования) до срабатывания датчика начала формы верхней кромкой страницы. Срабатывание этого датчика инициирует процесс сканирования, и сканер захватывает изображение при движении документа над стеклом АПД. Ролики постсканирования затем выталкивают лист в зону вывода. Шаги захвата и подачи повторяются при условии обнаружения бумаги датчиком наличия бумаги.
Когда датчик формы обнаруживает заднюю кромку последней страницы, последний лист выталкивается, и мотор включает последовательность возврата площадки разделения в режим ожидания, что позволяет ему обнаруживать загрузку новых материалов.
Учтите, что АПД не функционирует при открытой дверце АПД.
Тракт подачи бумаги АПД и датчики АПД. Датчик наличия бумаги определяет наличие бумаги в АПД. Датчик формы обнаруживает верхнюю и нижнюю кромки документа.

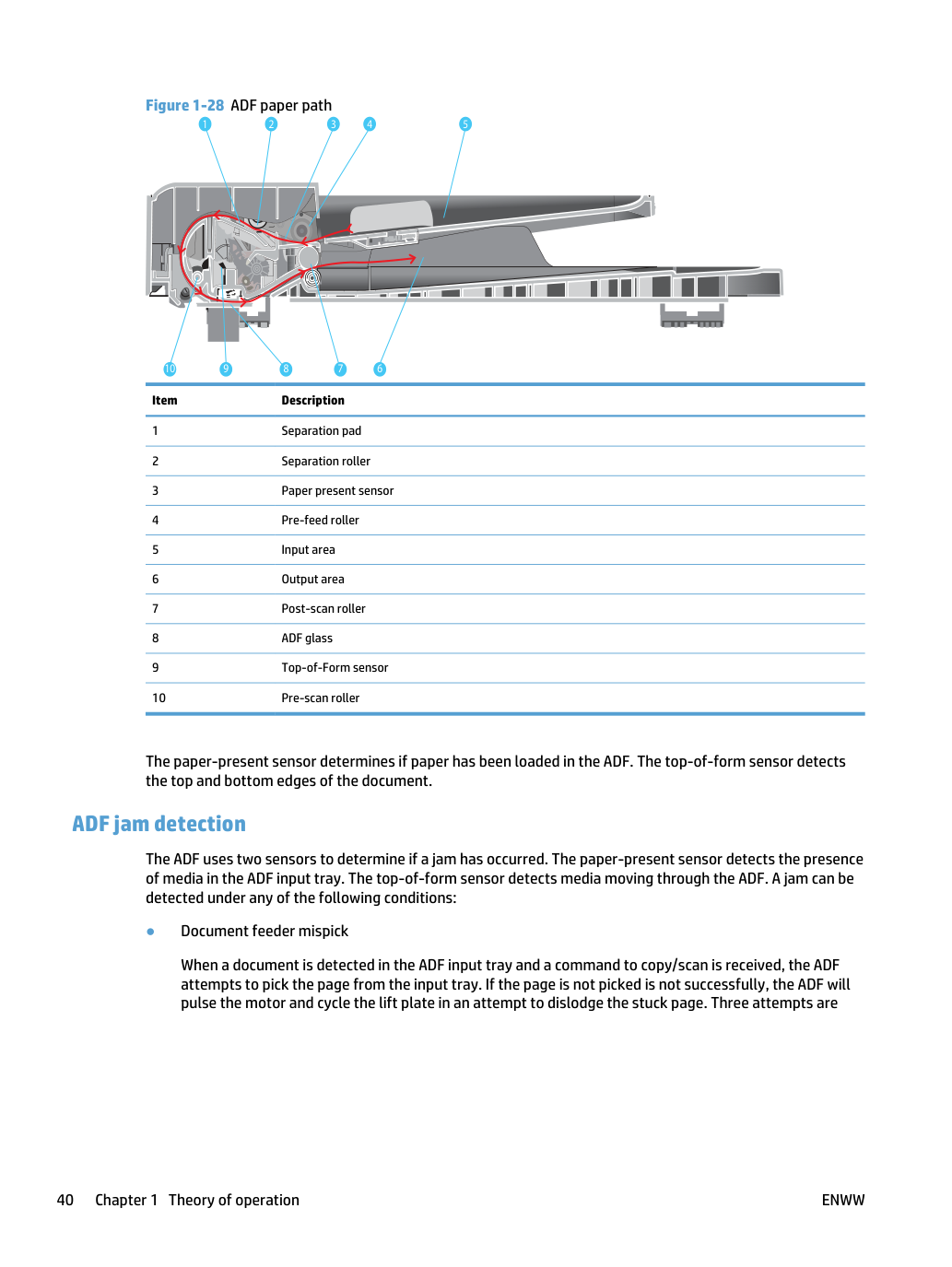

Следующая диаграмма показывает тракт подачи бумаги АПД.
Датчик наличия бумаги определяет, загружена ли бумага в АПД. Датчик начала формы обнаруживает верхнюю и нижнюю кромки документа.
АПД использует два датчика для определения возникновения замятия. Датчик наличия бумаги обнаруживает наличие материала в входном лотке АПД. Датчик начала формы обнаруживает движение материала через АПД. Замятие может быть обнаружено при следующих условиях:
выполните попытку подвинуть бумагу к датчику формы. Если бумага не подвигается, на дисплее панели управления появится сообщение Document feeder mispick.
Если лист захвачен и подведен к датчику начала формы, но задняя кромка листа не обнаружена в течение времени, отведенного для документа длиной 381 мм (15 дюймов) (максимально допустимая длина страницы для АПД), на дисплее панели управления появится сообщение Document feeder jam.
Когда лист длиной менее 381 мм (15 дюймов) подведен к датчику начала формы, но не покинул его в ожидаемое время, лист, вероятно, остановился или застрял, и на дисплее панели управления появится сообщение Document feeder jam.
При обнаружении замятия АПД останавливает подачу бумаги и выводит сообщение о замятии на дисплей панели управления.
