Стратегия удаления и замены В этой главе задокументировано удаление и замена сменяемых в полевых условиях узлов (FRU) только.
Замена FRU в целом производится в обратном порядке их снятия. Иногда включаются примечания и советы для пояснения сложных или критических процедур замены.
HP не поддерживает ремонт отдельных подузлов или устранение неисправностей на уровне компонентов.
Запомните длину, диаметр, цвет, тип и местоположение каждого винта. При сборке убедитесь, что каждый винт возвращён в исходное положение.
Неправильно проложенные или ослабленные жгуты проводов могут препятствовать работе других внутренних компонентов и могут быть повреждены или разломаны. Тертые или зажатые провода жгута могут быть сложны для обнаружения. При замене жгутов проводов всегда используйте предоставленные проволочные петли, точки наконечника или направляющие жгута.
Предупреждения, предостережения, примечания и советы ПРЕДУПРЕЖДЕНИЕ!
Отключите изделие, подождите 5 секунд, а затем извлеките кабель питания перед попыткой обслуживания изделия. Если это предупреждение не соблюдается, может возникнуть тяжелая травма, а также повреждение изделия. Питание должно быть включено для определенных функциональных проверок при устранении неисправностей. Однако источник питания должен быть отключен при удалении деталей.
Никогда не эксплуатируйте и не обслуживайте устройство с снятым защитным кожухом сборки лазера/сканера. Отражённый луч, хотя и невидимый, может повредить ваши глаза.
Листовые металлические детали могут иметь острые края. Будьте осторожны при работе с листовыми металлическими деталями.
Не сгибайте и не складывайте гибкие плоские кабели (FFC) во время удаления или установки. Также не выпрямляйте предварительно согнутые участки в FFC. Вы должны убедиться, что все FFC полностью установлены в своих разъемах. Неполная установка FFC в разъем может вызвать короткое замыкание в PCA.
Чтобы установить саморезующийся винт, сначала поверни его против часовой стрелки для совмещения с существующим рисунком резьбы, затем осторожно поверни его по часовой стрелке для затяжки. Не перетягивай. Если отверстие саморезующегося винта повредится, отремонтируй отверстие винта или замени затронутый узел (assembly).
Некоторые детали чувствительны к электростатическому разряду (ESD). Обратите внимание на напоминание о ESD при извлечении деталей изделия. Всегда выполняйте работы на защищенном от ESD рабочем столе или коврике. Если рабочий стол или коврик, защищенные от ESD, недоступны, заземлитесь, коснувшись листового металлического шасси перед касанием детали, чувствительной к ESD.
Защитите чувствительные к ESD детали, поместив их в пакеты ESD при их извлечении из устройства.
Всегда используй крестообразную отвертку (1). Не используй отвертку Позидрайв (2) или электрическую отвертку. Они могут повредить винты или резьбу винтов.
Не тяни непосредственно за провода для отключения. Всегда тяни за пластиковый корпус разъема, чтобы не повредить провода разъема.
Извлеките всё носители из устройства.
Выключите питание, используя выключатель питания.
Отключи кабель питания и кабель(и) интерфейса.
Помести изделие на коврик ЭСР (если доступен). Если рабочая станция или коврик ЭСР не доступны, заземли себя, коснувшись металлического шасси перед касанием ЭСР-чувствительной детали.
Извлеки картридж печати. См. Картридж печати на странице 137.
Извлеки лотки и выходные устройства.
Верни бумагу в входной лоток.
Переустановите картридж печати.
Переустанови лотки и выходные устройства.
После завершения обслуживания следующие тесты можно использовать для проверки успешного ремонта или замены.
Убедись, что ты выполнил необходимые шаги переборки.
Убедись, что входной лоток содержит чистую, неотмеченную бумагу.
Присоедини кабель питания и включи изделие.
Проверь, что происходят ожидаемые звуки при запуске.
Распечатай страницу конфигурации (см. Печать страниц информации и инструкций на странице 66), затем проверь, что происходят ожидаемые звуки печати.
При необходимости восстанови все параметры, заданные клиентом.
Протри внешнюю поверхность изделия влажной тканью.
Типы винтов Эта таблица описывает винты, используемые в изделии, и дает руководящие принципы для определения места использования каждого типа винта. Винты могут отличаться по длине в зависимости от толщины соединяемого материала.
Всегда запомни место нахождения каждого типа винта и замени каждый на его первоначальном месте.
Убедись, что компоненты заменены правильным типом винта. Использование неправильного винта (например, подстановка длинного винта вместо правильного более короткого) может привести к повреждению изделия или помешать его работе. Не смешивай винты, извлеченные с одного компонента, с винтами, извлеченными из другого компонента.
При разборке изделия помещай винты в отверстия шасси, из которых они были извлечены. Это предотвращает их потерю и гарантирует использование правильного типа и длины винта для каждого места при сборке изделия.
Таблица 6-1 Распространенные крепежные элементы, используемые в этом изделии Крестообразный машинный винт с фиксированной звездообразной шайбой Этот винт используется для крепления металла к металлу, когда требуется хороший электрический контакт. Этот винт также обеспечивает высокую стойкость к ослаблению.
Крестообразный винт с саморезующейся резьбой Этот винт используется для крепления листового металла или пластика к пластиковым каркасам (глубокая, редко расположенная резьба обеспечивает повышенную удерживающую способность при снижении вероятности повреждения целевого отверстия).
Примечание переустановки: Чтобы установить саморезующийся винт, сначала поверни его против часовой стрелки для совмещения с существующим рисунком резьбы, затем осторожно поверни его по часовой стрелке для затяжки. Ты почувствуешь сопротивление и услышишь щелчок винта при его входе в существующую резьбу в отверстии. Не перетягивай винт. Если отверстие саморезующегося винта повредится, отремонтируй отверстие или замени затронутый узел (assembly).
Крестообразный машинный винт с фиксированной плоской шайбой с широкой, плоской шайбой, прикрепленной к головке винта Этот винт используется для крепления листовых металлических деталей к металлическому шасси. Он перекрывает большие зазоры и распределяет нагрузку, увеличивая поверхность опоры.
Используй следующие диаграммы для определения порядка, в котором должны быть удалены детали.

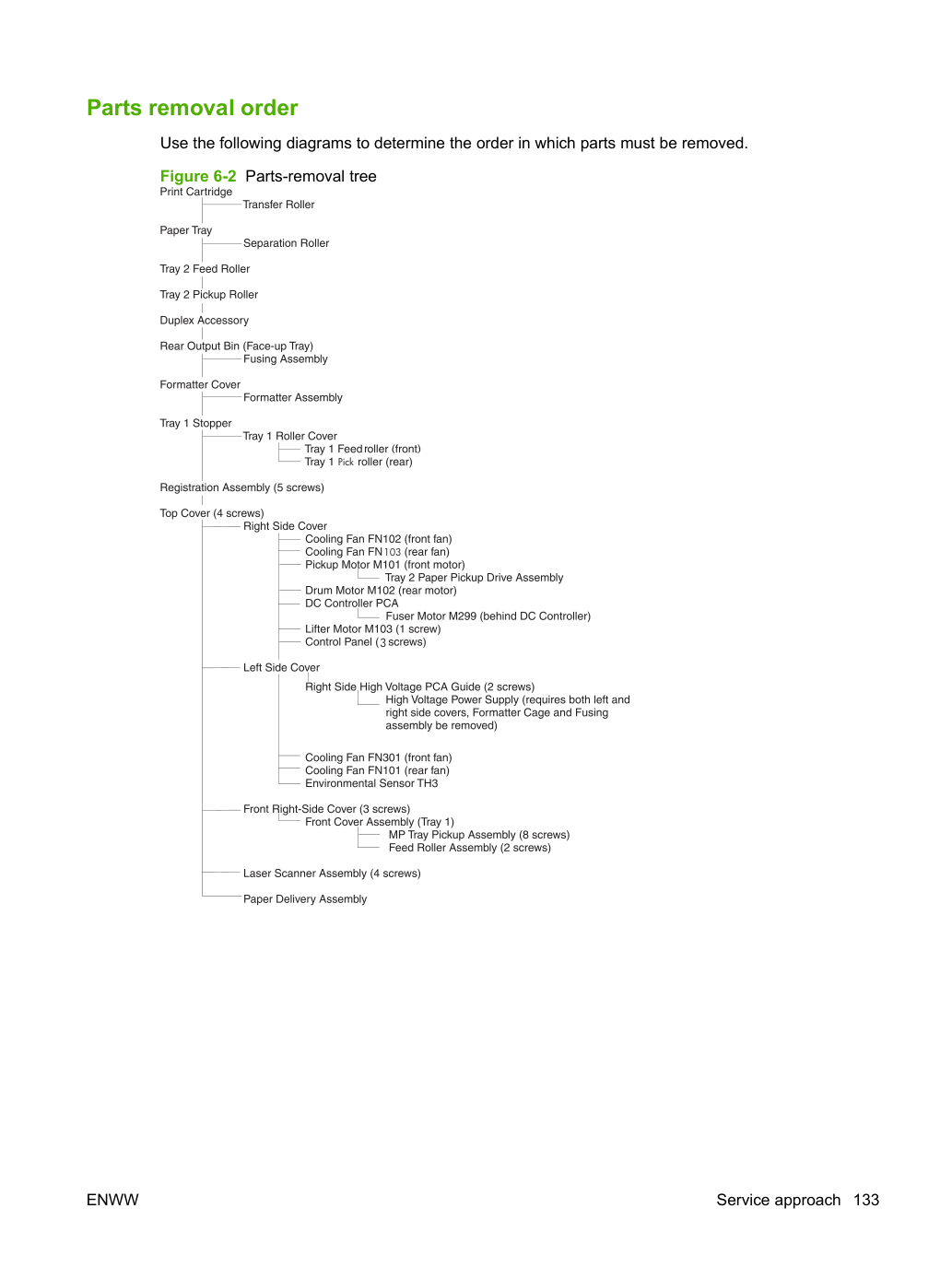

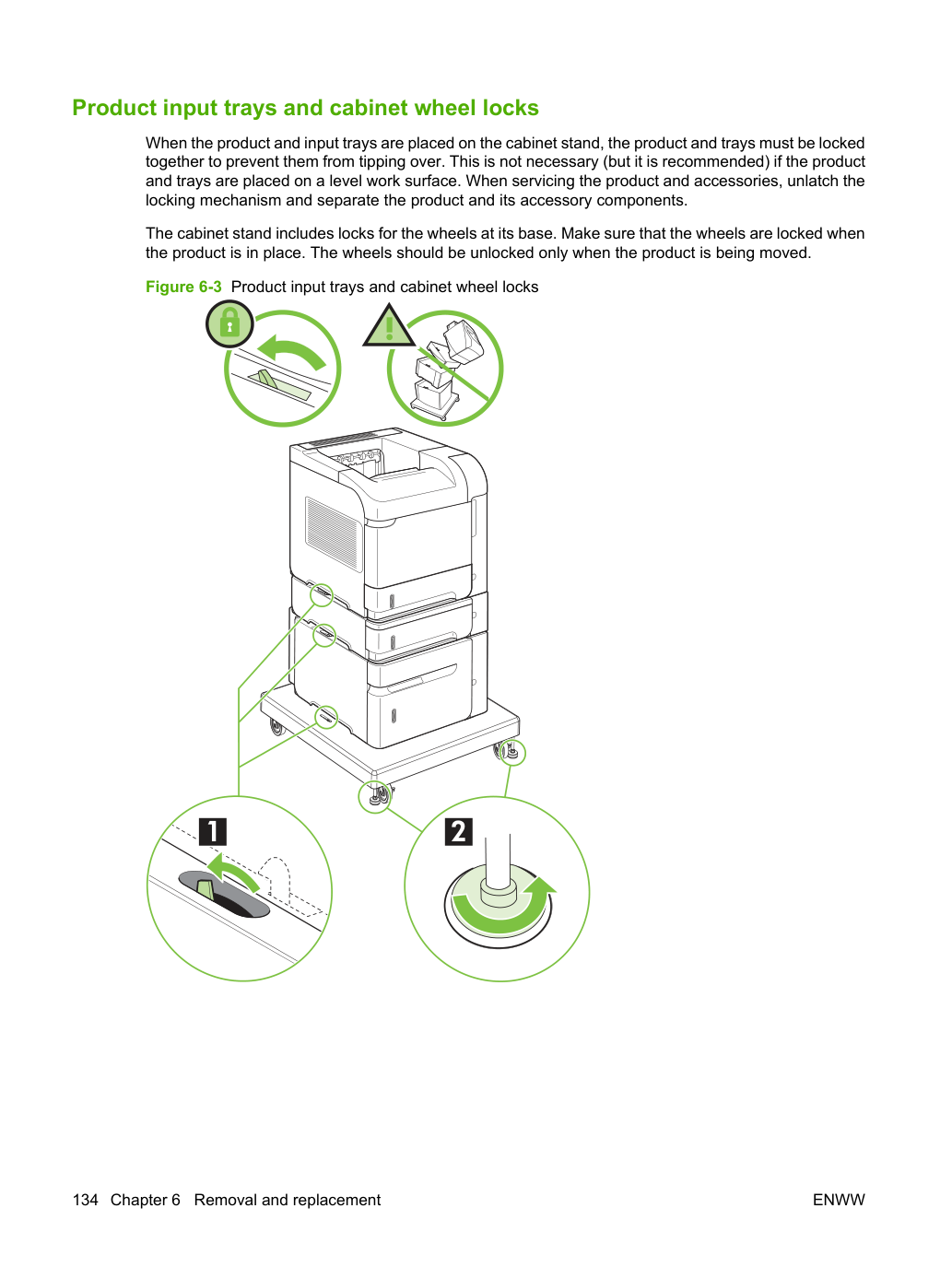

Входные лотки изделия и блокировки колес шкафа Когда изделие и входные лотки размещены на подставке шкафа, изделие и лотки должны быть заблокированы вместе, чтобы предотвратить их опрокидывание. Это необязательно (но рекомендуется), если изделие и лотки размещены на ровной рабочей поверхности. При обслуживании изделия и аксессуаров разблокируй механизм блокировки и отделите изделие и его компоненты аксессуаров.
Подставка шкафа включает блокировки для колес у ее основания. Убедись, что колеса заблокированы, когда изделие установлено. Колеса должны быть разблокированы только при перемещении изделия.

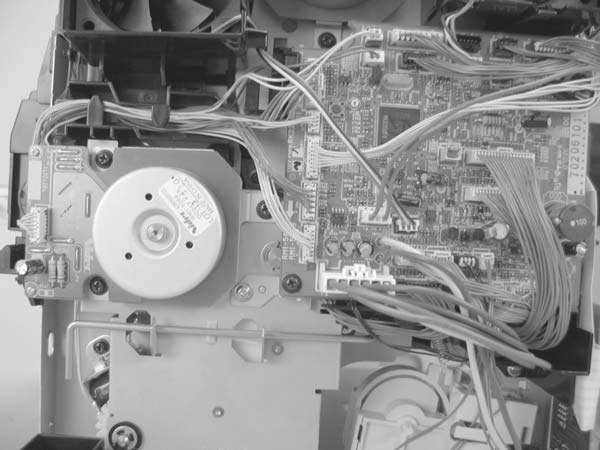

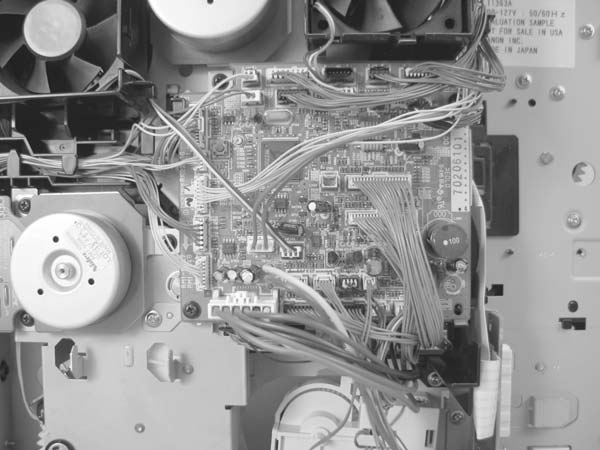

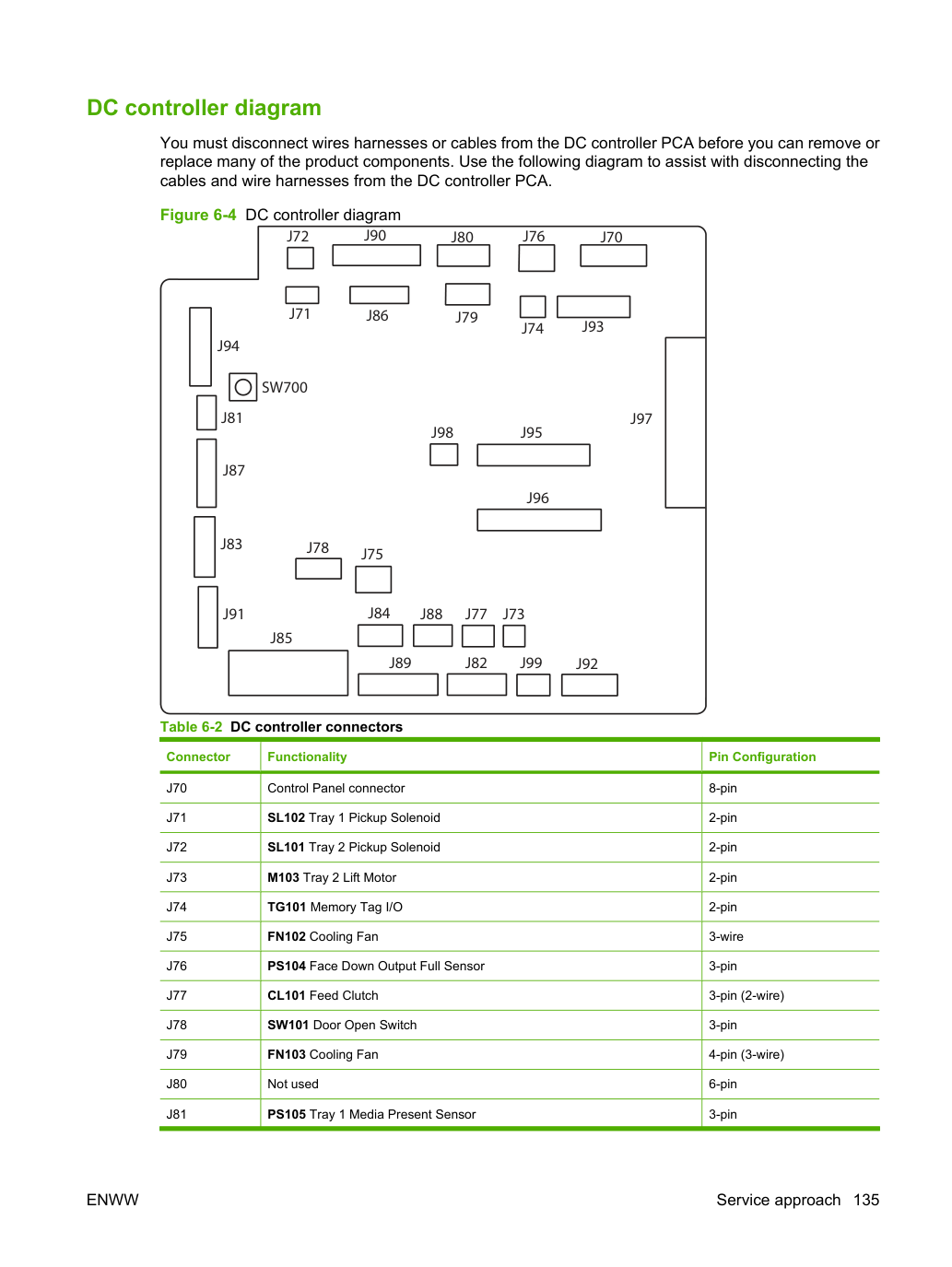

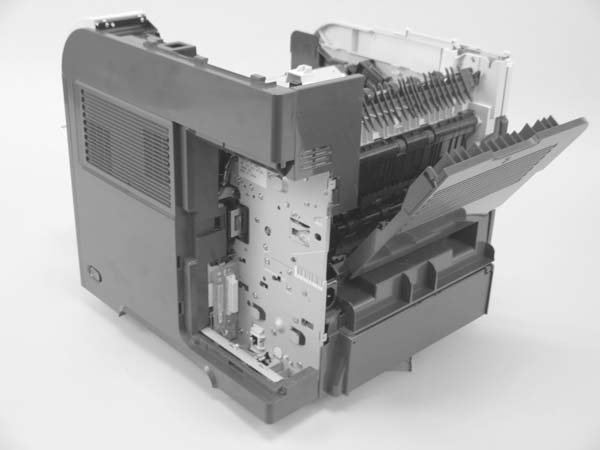

Ты должен отключить жгуты проводов или кабели от DC контроллера PCA перед удалением или заменой многих компонентов изделия. Используй следующую диаграмму для помощи в отключении кабелей и жгутов проводов от DC контроллера PCA.

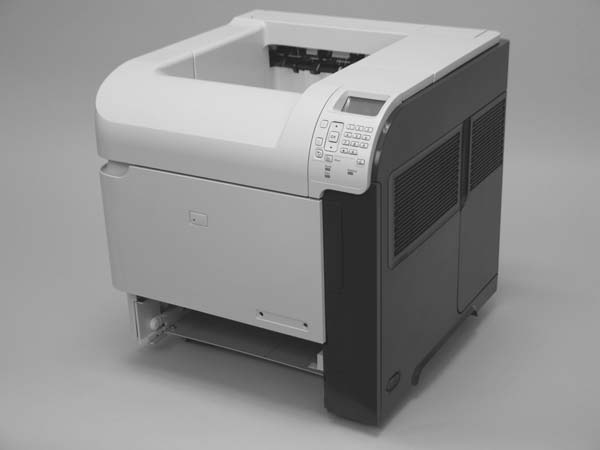

Твое изделие может выглядеть не совсем так, как показано на фотографиях в этой главе. Хотя детали, такие как цвет внешних панелей и крышек, могут отличаться от твоего изделия, процедуры в этой главе применимы к твоему изделию.

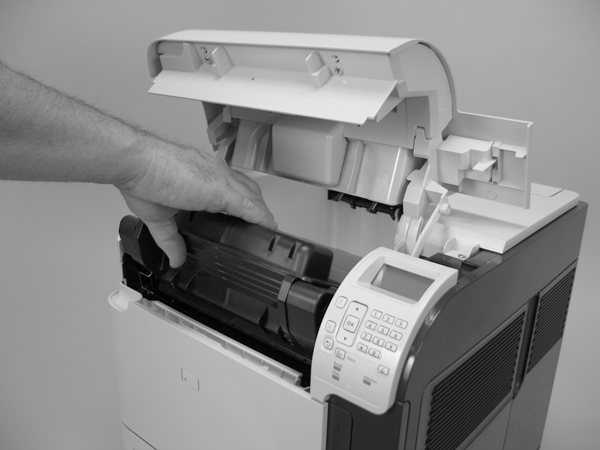

Открой дверь картриджа печати.
Крепко захвати картридж печати и вытяни его вверх и из изделия.
Не подвергай картридж печати яркому свету или прямому солнечному свету в течение длительного времени. Это может повредить картридж, что приведет к дефектам качества печати. Если картридж должен быть извлечен из изделия на длительное время, накрой его и храни его вне яркого света или прямого солнечного света.
Изделие содержит компоненты, чувствительные к электростатическому разряду (ЭСР).
Всегда выполняй работы по обслуживанию на защищенной от ЭСР рабочей станции. Если защищенная от ЭСР рабочая станция недоступна, разряди статическое электричество тела, схватив шасси изделия перед касанием ЭСР-чувствительного компонента. Заземли шасси изделия перед обслуживанием изделия.
Извлеки крышку форматтера. См. Крышка форматтера, клетка форматтера и форматтер PCA на странице 150.
Отодвинь рычаги блокировки DIMM в сторону от DIMM для его разблокировки, затем вытяни DIMM из разъема DIMM.

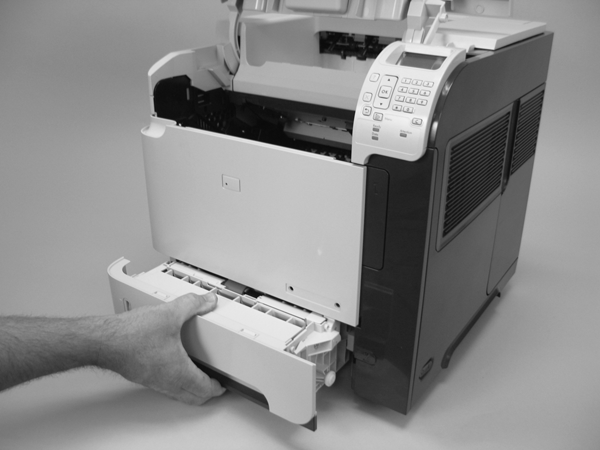

Вытяни лоток из изделия для его извлечения.
Ролики разделения, захвата и подачи лотка 2 ВНИМАНИЕ:
При обращении с роликами избегай касания поверхностей ролика. Масла кожи и отпечатки пальцев на поверхности ролика могут вызвать проблемы с качеством печати.
Извлеки лоток 2 и размести его на ровной рабочей поверхности. Расположи и открой крышку с пружинной фиксацией, которая находится рядом с роликом в лотке 2.
Когда ты устанавливаешь этот roller (ролик), убедись, что он зафиксирован на месте. Проверь, что roller (ролик) ориентирован правильно и что ограничитель крутящего момента рядом с roller (роликом) правильно позиционирован относительно штифта блокировки на shaft (валу).
Сожми синий фиксатор, который находится на левой стороне roller (ролика). Сдвинь roller (ролик) с shaft (вала).
Переместите переднюю часть аппарата к краю рабочей поверхности для лучшего доступа к оставшимся роликам подачи и захвата. Для поиска роликов посмотрите вверх внутрь отверстия, созданного при снятии лотка 2.
Не допускайте выступания передней части аппарата за край рабочей поверхности.
Аппарат может потерять равновесие и упасть, что может привести к повреждению аппарата или получению травм персоналом.

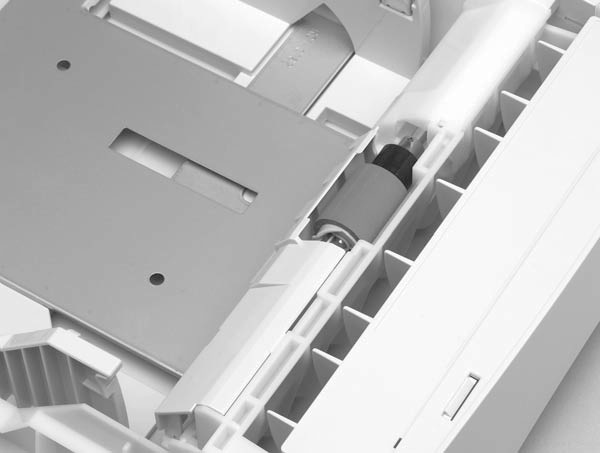

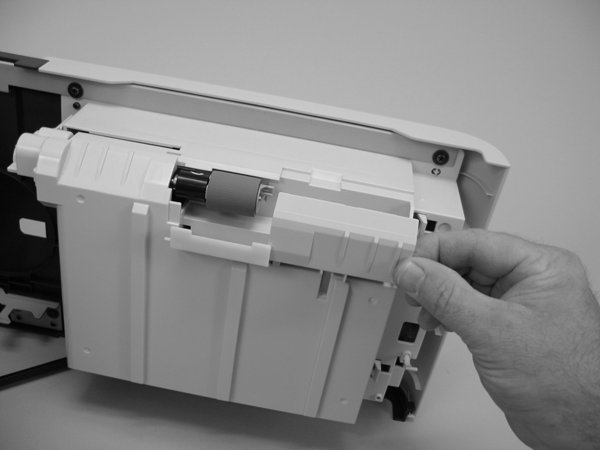

Сожмите фиксирующий рычаг с левой стороны ролика подачи (передний верхний ролик внизу). Сдвиньте ролик со вала. Повторите этот шаг для ролика захвата (нижний ролик внизу).
Возможно, потребуется повернуть ролик для доступа к фиксирующему рычагу.
При установке этих роликов убедитесь, что они зафиксируются на выступах приводных шестерен.
Не касайтесь черной резины на ролике. Жир с кожи на ролике может вызвать проблемы с качеством печати. При снятии ролика передачи рекомендуется использовать одноразовые перчатки.

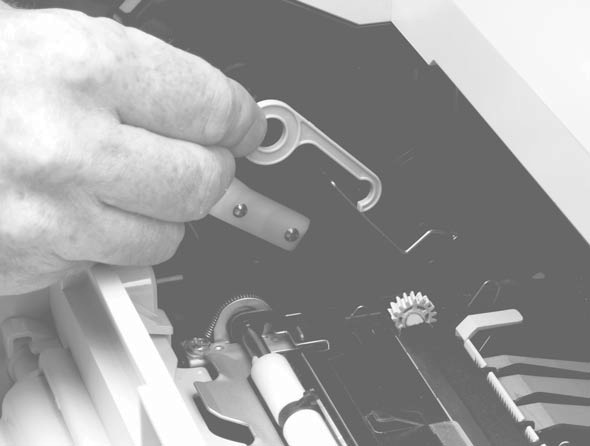

Используйте крючок для снятия ролика передачи (обозначение 1) для подъема левого конца металлического вала рядом с синей шестерней (обозначение 2). Если крючок для снятия недоступен, используйте отвертку с плоским лезвием. Сдвиньте ролик передачи влево для его снятия.
Будьте осторожны, сначала отпустите и поднимите левую сторону ролика, затем выдвиньте ролик.
Крючок для снятия ролика передачи входит в комплект замены ролика передачи.
Рисунок 6-13 Снятие ролика передачи Совет по переустановке При установке ролика передачи убедитесь, что черный воротник с левой стороны ориентирован правильно, открытый конец смотрит вниз (сплошной конец смотрит вверх).

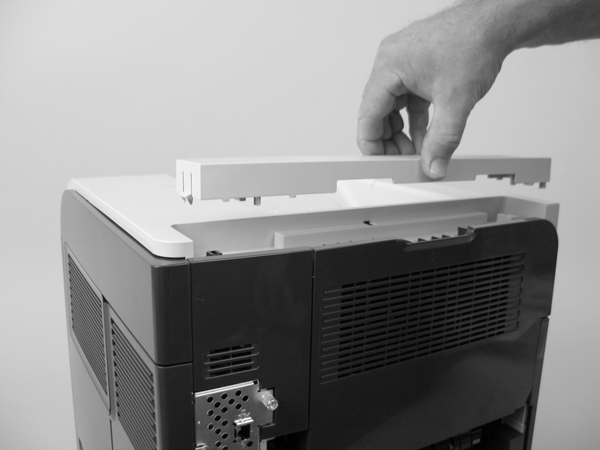

Поднимите верхнюю крышку аксессуара вверх и снимите с аппарата.
Откройте переднюю крышку. Возьмитесь за внутреннюю переднюю крышку аксессуара и вытяните ее прямо из аппарата.
Поверните верх крышки передней гнезда аксессуара в сторону от аппарата и вытяните ее прямо для снятия.
Аксессуар двусторонней печати или крышка Вытяните аксессуар двусторонней печати или крышку из аппарата для снятия.
Снимите аксессуар двусторонней печати или крышку аксессуара двусторонней печати. См. Аксессуар двусторонней печати или крышка на странице 146.

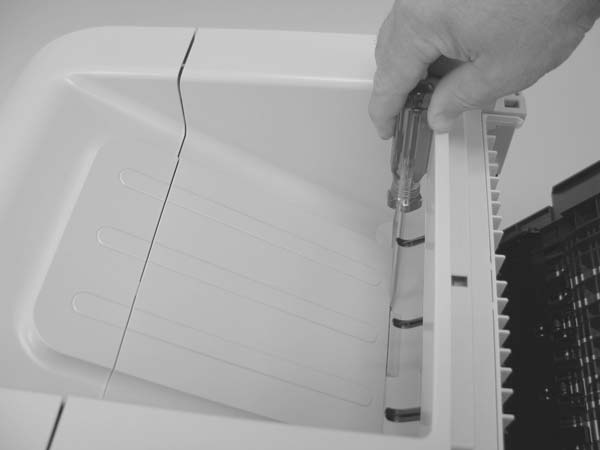

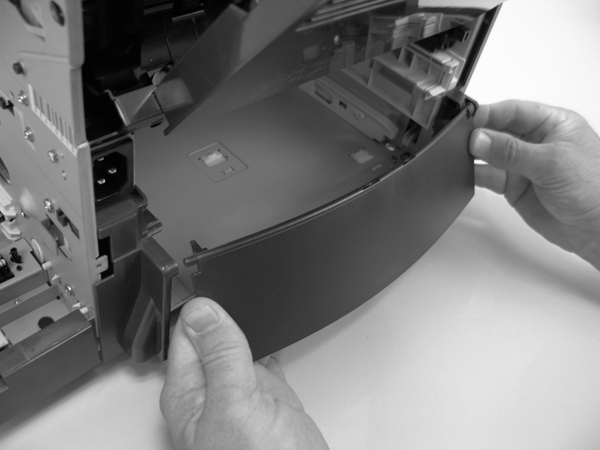

Осторожно согните дверцу удлинителя лотка 2 для отпускания шпильки шарнира рядом со стороной шнура питания аппарата.
Если установлен дуплексер, поднимите его слегка и вытяните его из аппарата для снятия.
Выдавите шпильку шарнира из монтажного отверстия.
Поверните выходной лоток от аппарата до отпускания правой шпильки шарнира и снимите выходной лоток.
Термоузел может быть очень горячим. После отключения питания аппарата дайте термоузлу охладиться не менее 5 минут перед его снятием.

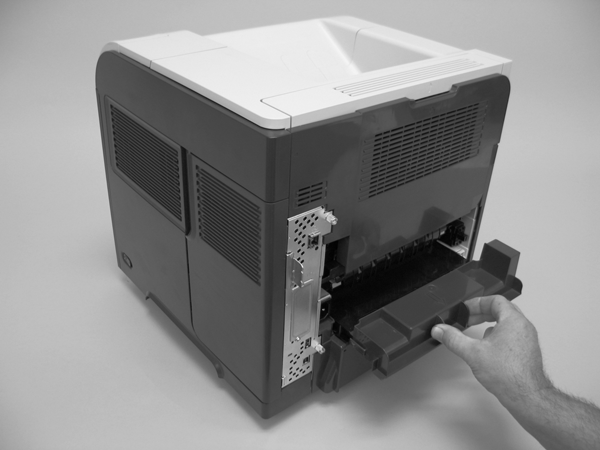

Снимите задний выходной лоток. См. Задний выходной лоток на странице 148.
Сожмите синие табуляторы отпускания термоузла (обозначение 1).
Вытяните термоузел прямо назад и из аппарата.
Не роняйте и не ударяйте термоузел. Он может легко повредиться при неправильном обращении.
При замене термоузла убедитесь, что он полностью заходит в аппарат. Вы должны услышать щелчок фиксации с обеих сторон.

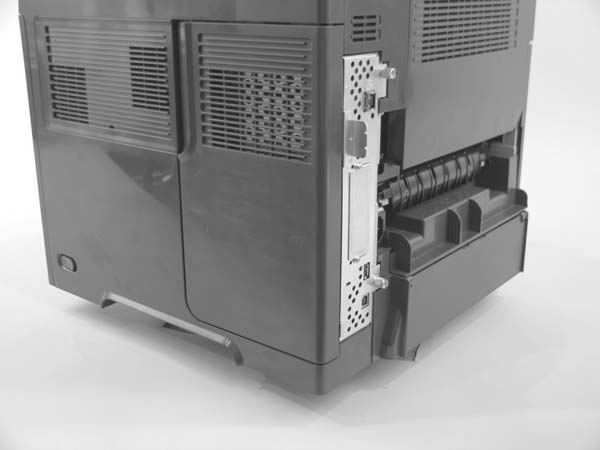

Вытяните крышку прямо назад и в сторону от аппарата и снимите два винта-барашка (обозначение 1).
Возьмитесь за корзину форматтера за отверстия для пальцев и сдвиньте ее в сторону от аппарата для снятия.
При переустановке корзины форматтера откройте дверцу корзины форматтера перед полным заходом корзины форматтера и убедитесь, что разъем PCA форматтера совмещен с разъемом на шасси аппарата.
При установке сменного форматтера выполните следующие шаги:
Используйте дисплей панели управления для открытия меню обслуживания и задания общего количества страниц, количества обслуживания, ID обслуживания, размера бумаги холодного сброса и серийного номера.
Сбросьте язык дисплея аппарата на выбор клиента (см. главу Эксплуатация).
После установки нового форматтера выполните следующие шаги:

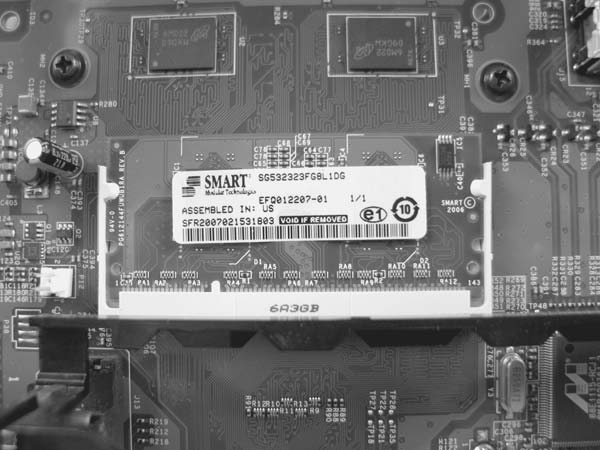

Снимите модуль памяти DIMM с дискартированного форматтера и установите модуль DIMM на сменный форматтер.
Включите аппарат и подождите пять минут после того, как аппарат перейдет в состояние готовности.
Пять минут требуется для записи параметров NVRAM.
Включите аппарат снова и подождите пять минут после того, как аппарат перейдет в состояние готовности.
Распечатайте страницу конфигурации для проверки с исходными параметрами.
Установка нового форматтера и нового контроллера постоянного тока ВНИМАНИЕ:
При установке нового форматтера и нового контроллера постоянного тока следуйте инструкциям в этом разделе.
Извлеки форматер и кулачок, затем замени их на новые форматер и кулачок.
Включите аппарат и подождите пять минут после того, как аппарат перейдет в состояние готовности.
Требуется пять минут для записи параметров NVRAM. Такой же пятиминутный интервал требуется несколько раз во время этой процедуры.
Включите аппарат снова и подождите пять минут после того, как аппарат перейдет в состояние готовности.

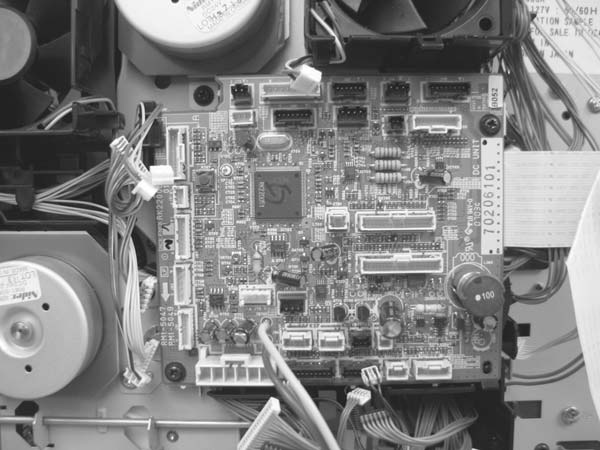

Извлеки DC контроллер (см. DC controller PCA на стр. 186) и замени его на новый DC контроллер.
Включи устройство и дождись пять минут после того, как устройство перейдет в состояние Ready.
Включите аппарат снова и подождите пять минут после того, как аппарат перейдет в состояние готовности.
Распечатайте страницу конфигурации для проверки с исходными параметрами.
Твое изделие может выглядеть не совсем так, как показано на фотографиях в этой главе. Хотя детали, такие как цвет внешних панелей и крышек, могут отличаться от твоего изделия, процедуры в этой главе применимы к твоему изделию.

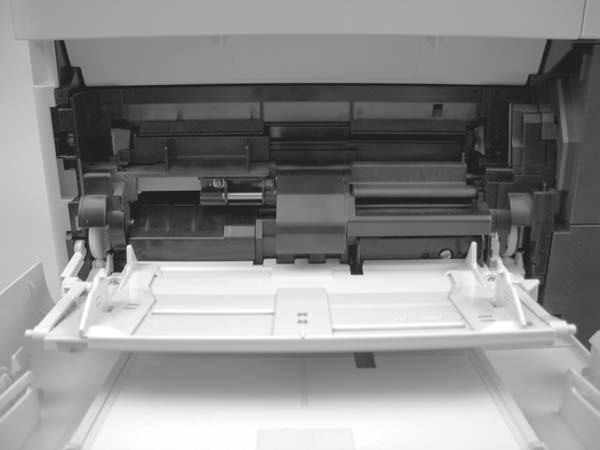

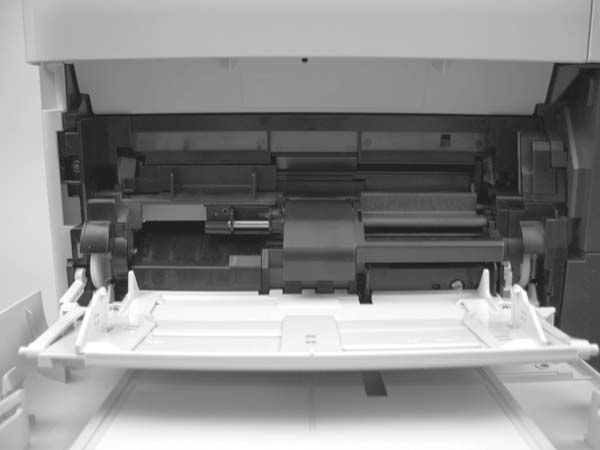

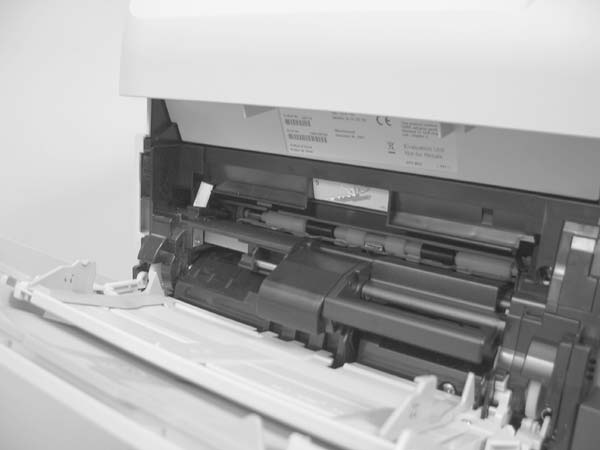

Ролики подачи и захвата лотка 1 ВНИМАНИЕ:
При обращении с роликами избегай касания поверхностей ролика. Масла кожи и отпечатки пальцев на поверхности ролика могут вызвать проблемы с качеством печати.
Ролики подачи и захвата лотка 1 также являются компонентами, заменяемыми пользователем.

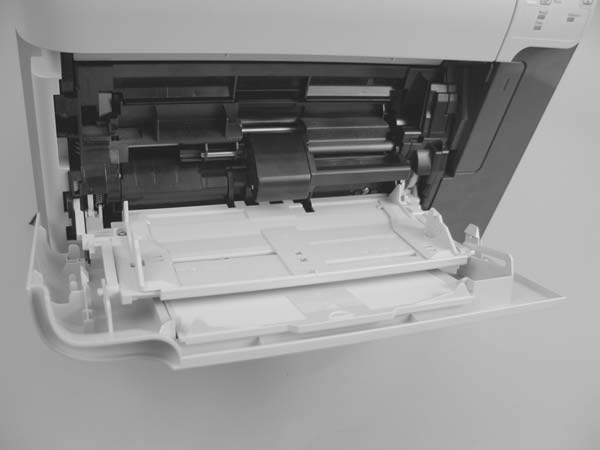

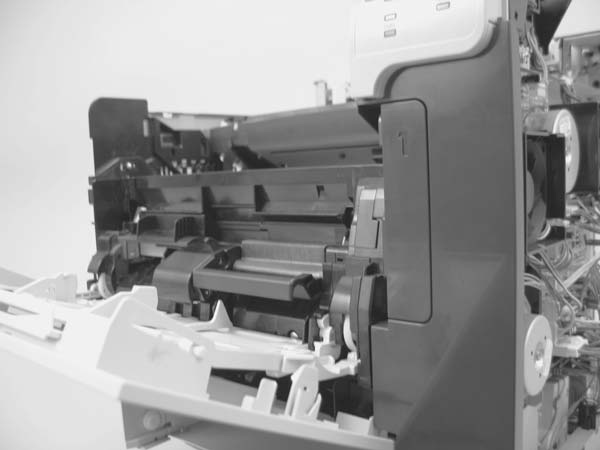

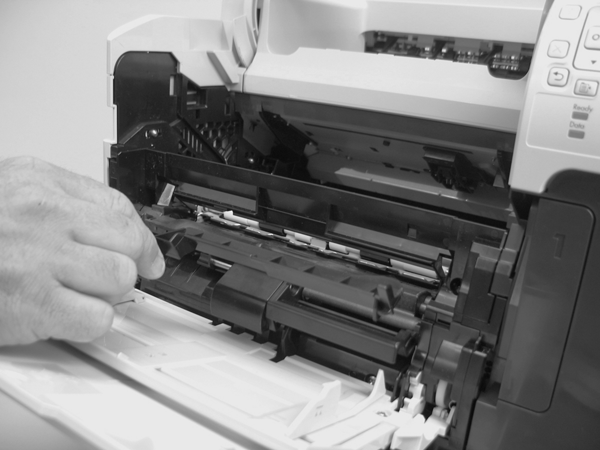

Извлеки один винт (выноска 1) с помощью короткой отвертки.
Нажми на втулку вала ролика (выноска 2), чтобы освободить два штифта выравнивания, затем сдвинь втулку влево и снимай ее с вала.
Сдвинь крышку ролика подачи и захвата лотка 1 немного влево, чтобы освободить ее, затем подними крышку вверх для извлечения.

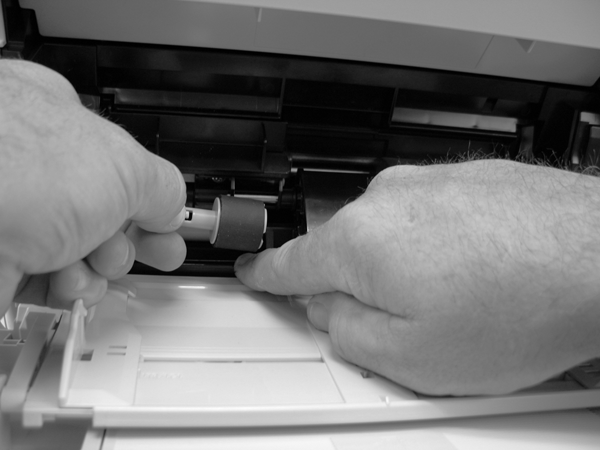

Сдвинь ролик захвата лотка 1 (выноска 3) и ролик подачи (выноска 4) влево и снимай их с валов.
Ролик захвата должен надеваться на приводные язычки (выноска 5) на приводной шестерне ролика (выноска 6).
При работе с роликом избегай касания поверхности ролика. Жир с кожи и отпечатки пальцев на поверхности ролика могут вызвать проблемы с качеством печати.
Поверни крышку с пружинным механизмом вниз, чтобы получить доступ к ролику.
Сдвинь разделительный ролик (выноска 1) влево для извлечения.
Открой дверь картриджа печати, затем извлеки картридж печати.

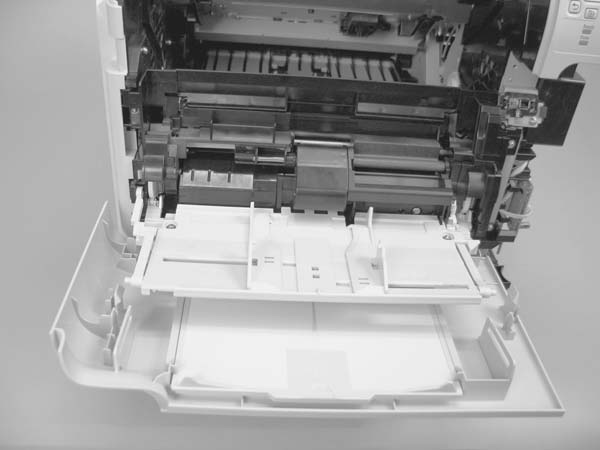

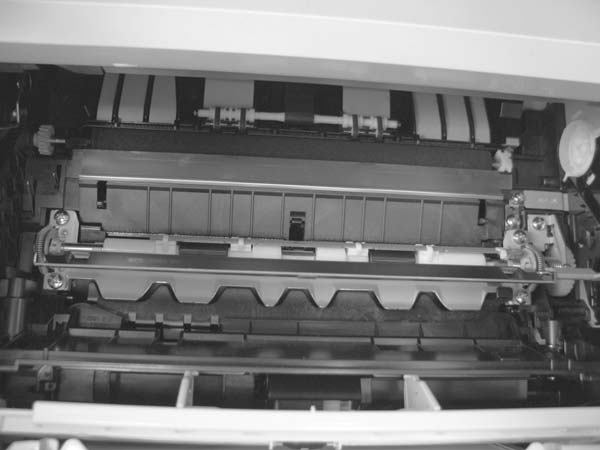

Используй зеленую рукоятку (расположенную на правом краю пластины регистрации) для поднятия пластины ролика регистрации, затем извлеки пять винтов (выноска 1).
Найди пластину заземления на правой стороне узла регистрации. Пластина не зафиксирована при извлечении узла. Не потеряй пластину заземления.
Подними узел регистрации из устройства.

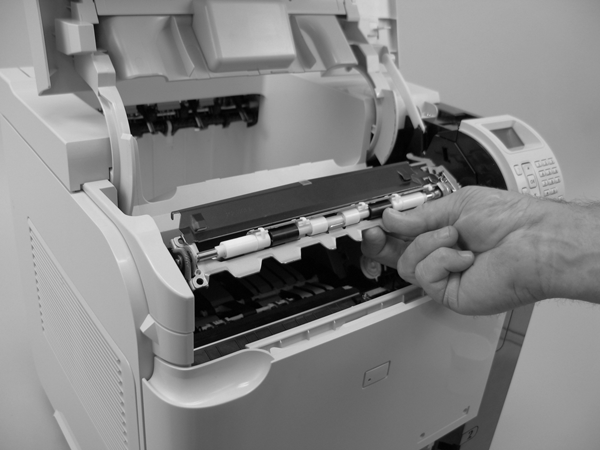

Рис. 6-36 Извлечение узла регистрации (3 из 4) СОВЕТ:
Для переустановки узла регистрации необходимо открыть пластину ролика регистрации, чтобы получить доступ к отверстиям крепления.
Если установлена дополнительная скобка/укладчик или укладчик, подними его прямо вверх и снимай с устройства. Затем перейди к шагу 2.
Извлеки верхнюю крышку принадлежности. См. Верхняя крышка принадлежности на стр. 144.

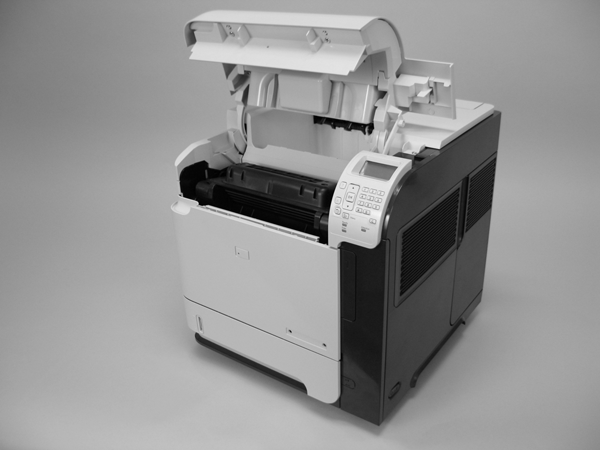

Открой задний лоток вывода, дверь картриджа печати и переднюю крышку.

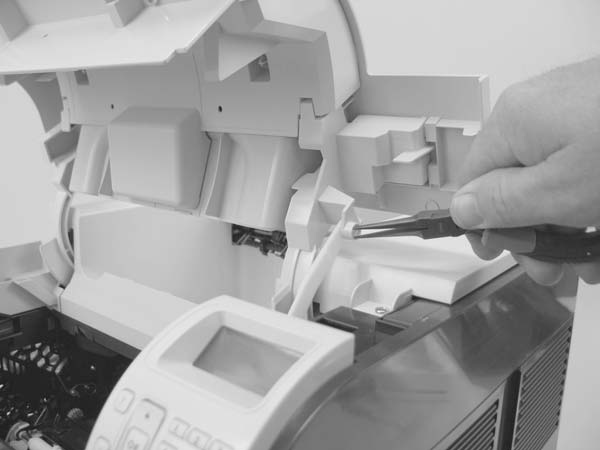

Используй плоскогубцы с тонким носиком, чтобы освободить язычок рычага привода картриджа печати (выноска 1).
Отведи рычаг привода картриджа печати (выноска 2) назад в устройство, чтобы не повредить его при извлечении верхней крышки.
Частично закрой дверь картриджа печати, затем используй отвертку с плоским лезвием, чтобы освободить два язычка (выноска 4).
Убедись, что эти язычки полностью установлены при переустановке верхней крышки.

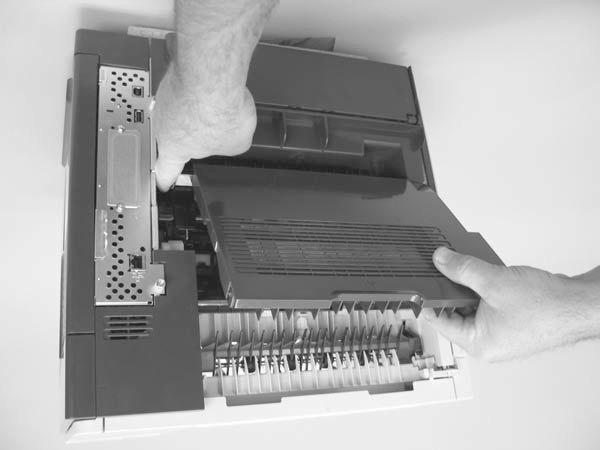

Подними верхнюю крышку вверх и снимай ее с устройства.
Штифт принадлежности (расположенный в левом заднем углу крышки) не зафиксирован. Не потеряй штифт.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматера и кулачок форматера. См. Крышка форматера, кулачок форматера и PCA форматера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Аккуратно отдели крышку от устройства рядом с панелью управления.

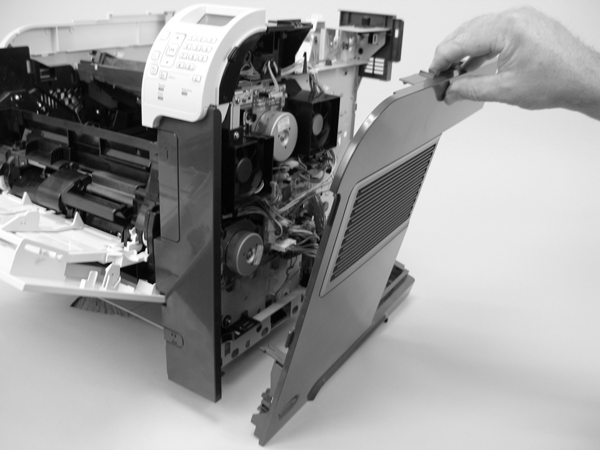

Поверни верхнюю часть крышки от устройства, затем подними крышку вверх для извлечения.
Если устанавливаешь сменную крышку, извлеки кнопку проверки двигателя (выноска 1) со снимаемой крышки и установи ее на сменную крышку.
При установке крышки убедись, что соединительный стержень выключателя (выноска 2) защелкивается на рычаге выключателя питания (выноска 3).
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка принадлежности для двусторонней печати и дверца расширения лотка 2. См. Крышки принадлежности для подачи конвертов на стр. 145.
Крышка форматера и кулачок форматера. См. Крышка форматера, кулачок форматера и PCA форматера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Осторожно отожми фиксаторы передней крышки с плеч лотка 1.

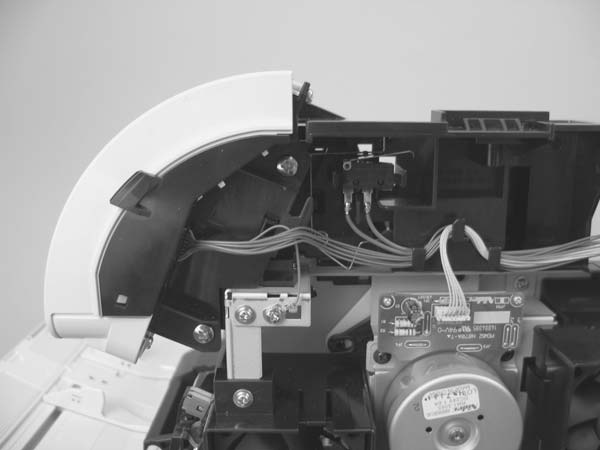

Освободи два язычка (выноска 3), затем поверни верхнюю часть крышки от устройства и подними крышку вверх для извлечения.

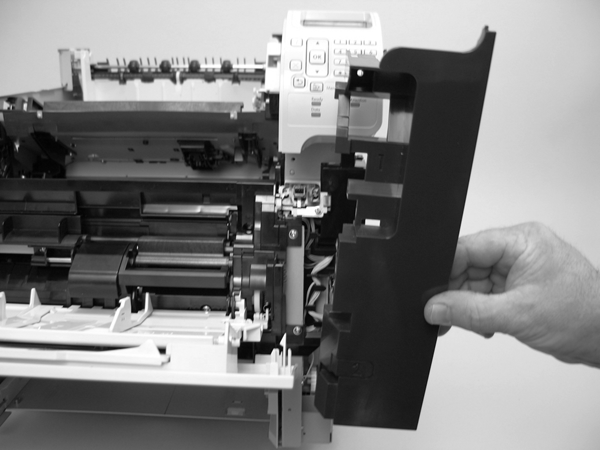

Поверни верхнюю часть крышки от устройства и подними крышку вверх для извлечения.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматера и кулачок форматера. См. Крышка форматера, кулачок форматера и PCA форматера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.

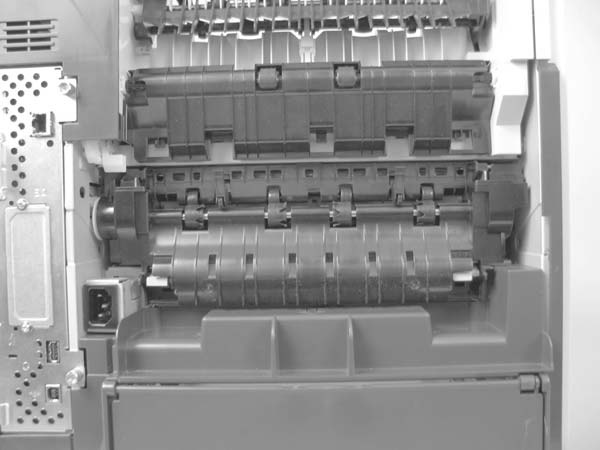

Осторожно отсоедините крышку разъема податчика конвертов (выноска 2) от устройства.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматера и кулачок форматера. См. Крышка форматера, кулачок форматера и PCA форматера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.
Изделие содержит компоненты, чувствительные к электростатическому разряду (ЭСР).
Всегда выполняй работы по обслуживанию на защищенной от ЭСР рабочей станции. Если защищенная от ЭСР рабочая станция недоступна, разряди статическое электричество тела, схватив шасси изделия перед касанием ЭСР-чувствительного компонента. Заземли шасси изделия перед обслуживанием изделия.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматера и кулачок форматера. См. Крышка форматера, кулачок форматера и PCA форматера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.

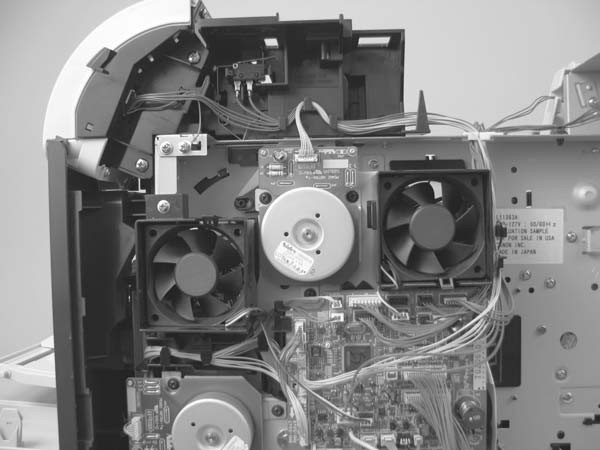

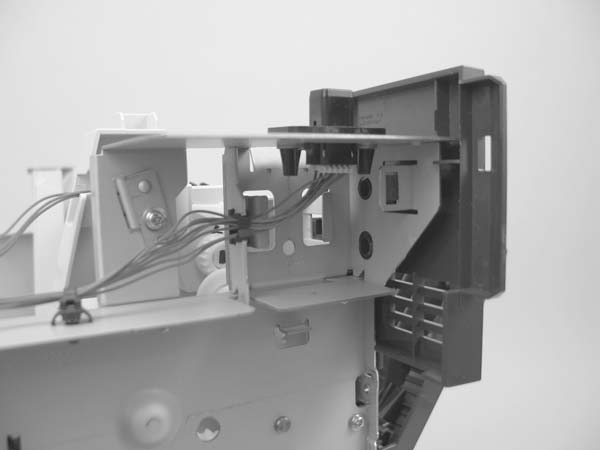

Снимите три винта (выноска 1), затем отсоедините один разъем жгута проводов (выноска 2).

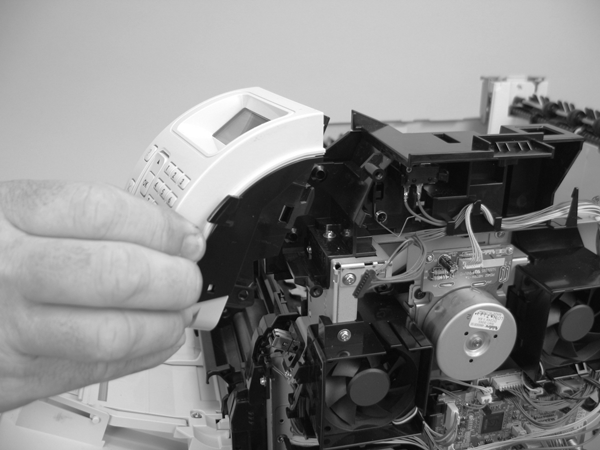

Слегка переместите узел панели управления в сторону правого края устройства для его освобождения, затем снимите узел.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматера и кулачок форматера. См. Крышка форматера, кулачок форматера и PCA форматера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.
Правая передняя крышка. См. Правая передняя крышка на стр. 166.
Осторожно отожми фиксаторы передней крышки с плеч лотка 1.

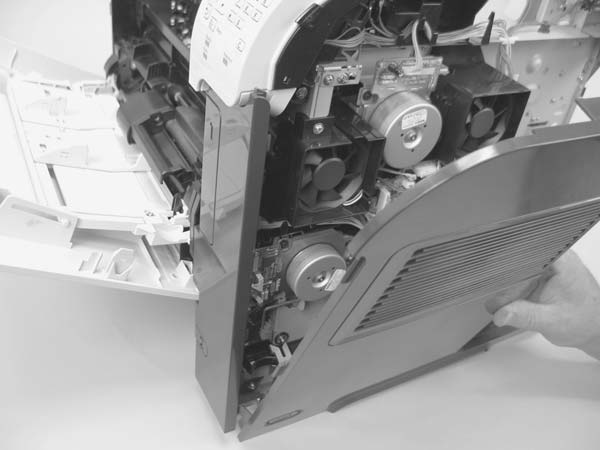

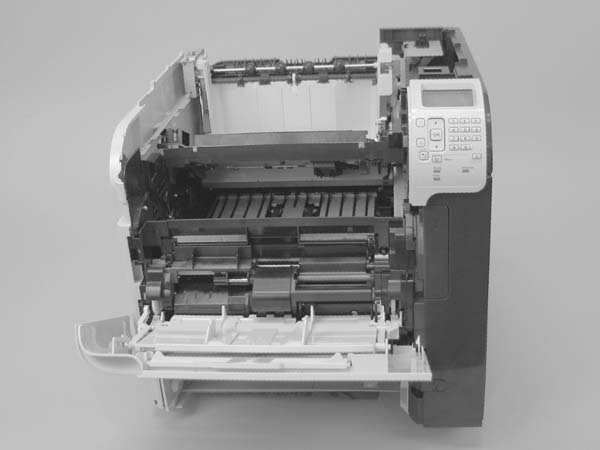

Сдвиньте переднюю крышку в сторону правого края устройства для её снятия.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.

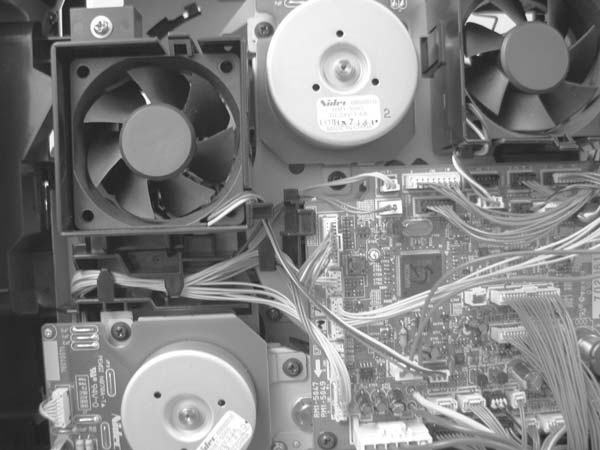

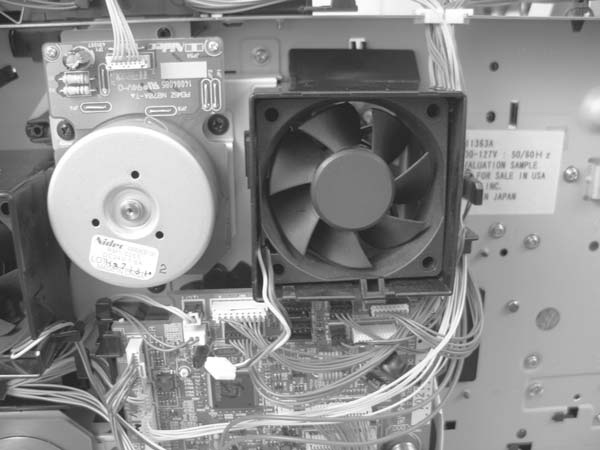

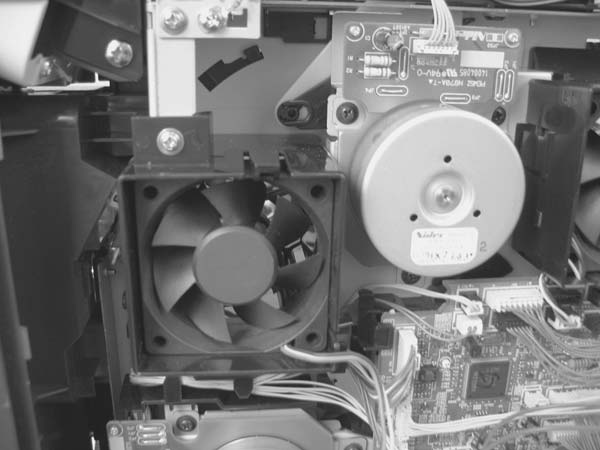

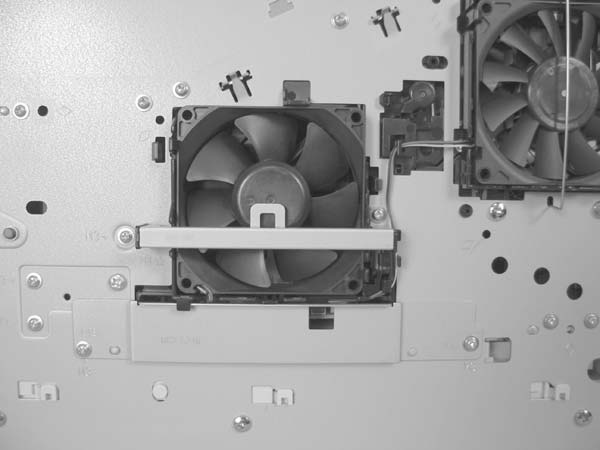

Отсоедините один разъем (выноска 1; J79), затем освободите жгут проводов от фиксатора на воздуховоде вентилятора.
Освобождение жгута проводов может быть облегчено, если частично отсоединить воздуховод вентилятора от шасси (отпустить один фиксатор рядом с двигателем).

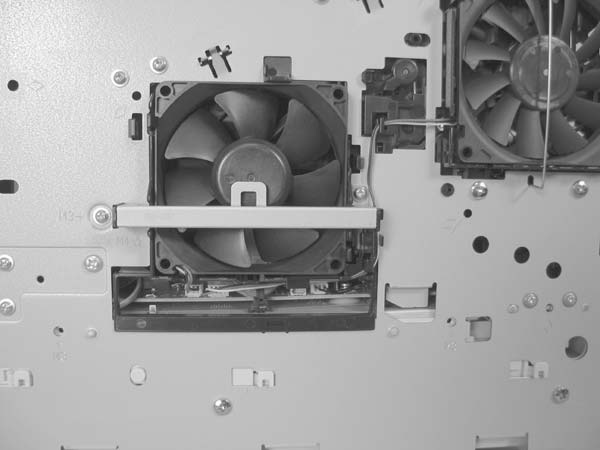

Отпустите один фиксатор (выноска 2), затем снимите вентилятор.
При переустановке вентилятора воздух должен поступать в устройство. Убедитесь, что стрелки потока воздуха, выштампованные на корпусе вентилятора, указывают в сторону устройства.
Подключите разъем жгута проводов к контроллеру DC перед переустановкой вентилятора в воздуховод.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.

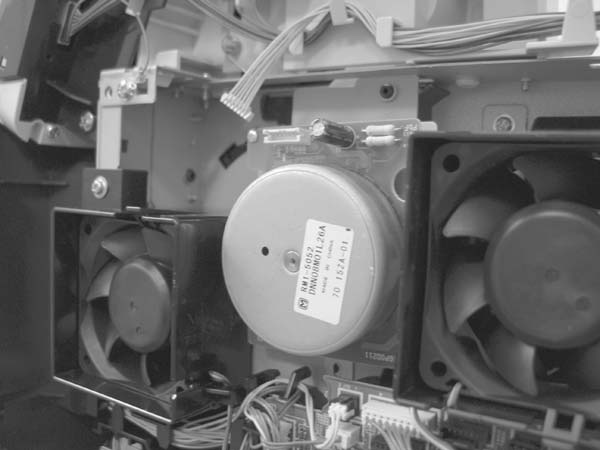

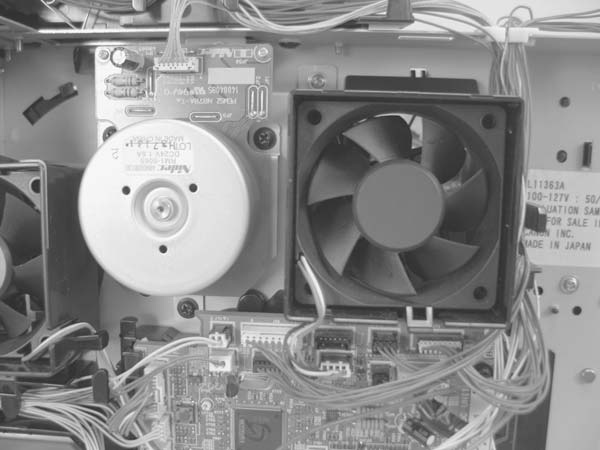

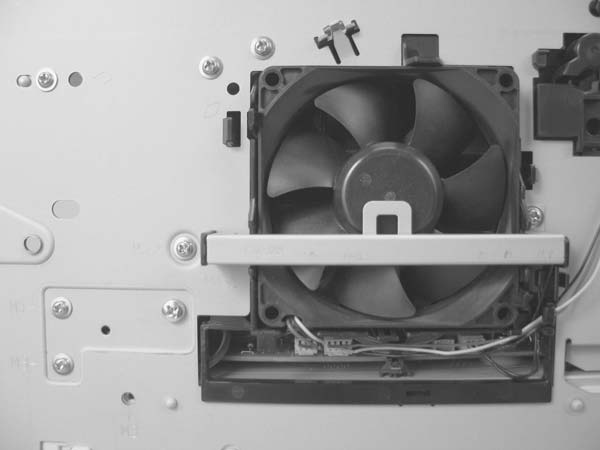

Отсоедините один разъем (выноска 1; J75), затем освободите жгут проводов от фиксатора на воздуховоде вентилятора.
Отпустите один фиксатор (выноска 2), затем снимите вентилятор.
При переустановке вентилятора воздух должен поступать в устройство. Убедитесь, что стрелки потока воздуха, выштампованные на корпусе вентилятора, указывают в сторону устройства.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.

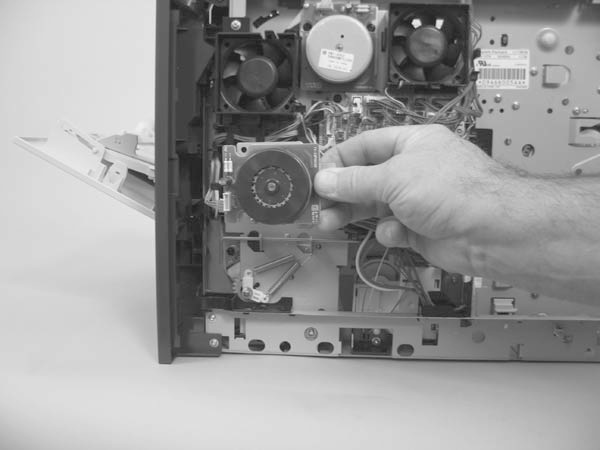

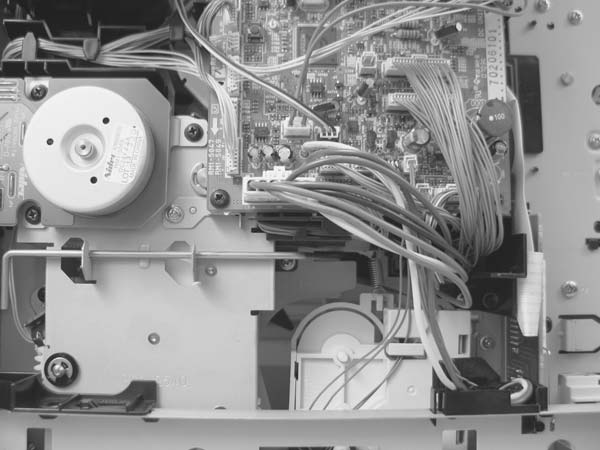

Снимите три винта (выноска 1), затем отсоедините pickup-motor от шасси.
Узел pickup-motor по-прежнему присоединен к устройству жгутом проводов. Не роняйте узел двигателя.
Поддержите узел pickup-motor и отсоедините один разъем жгута проводов (выноска 2).
Снимите узел pickup-motor.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.

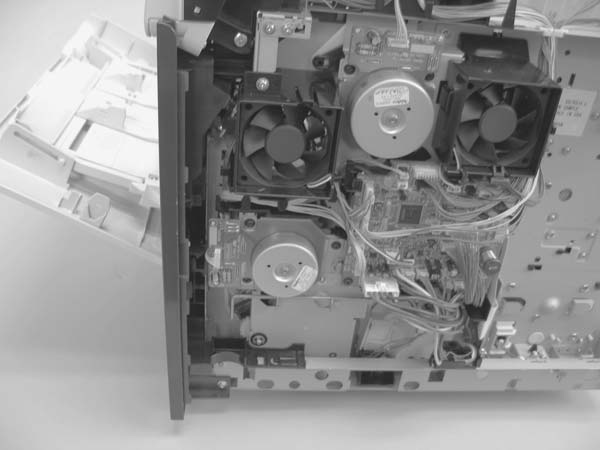

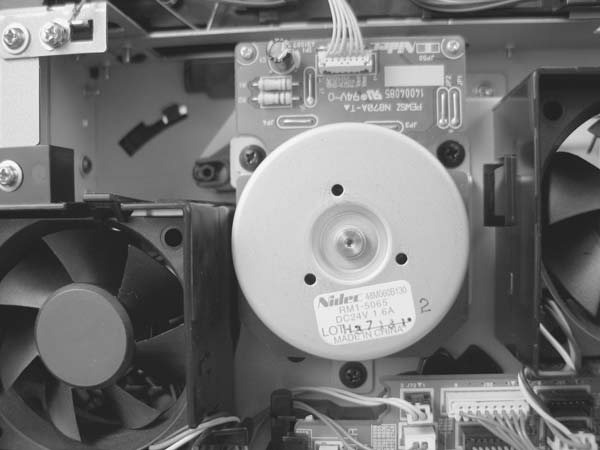

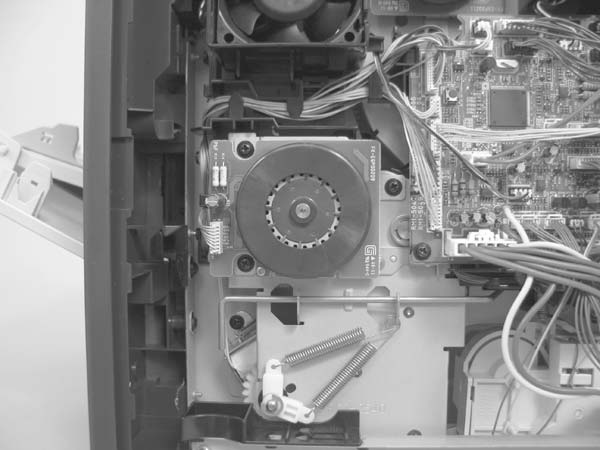

Прежде чем продолжить, обратите внимание на монтажный фиксатор на задней стороне узла двигателя и на прорезь в шасси.

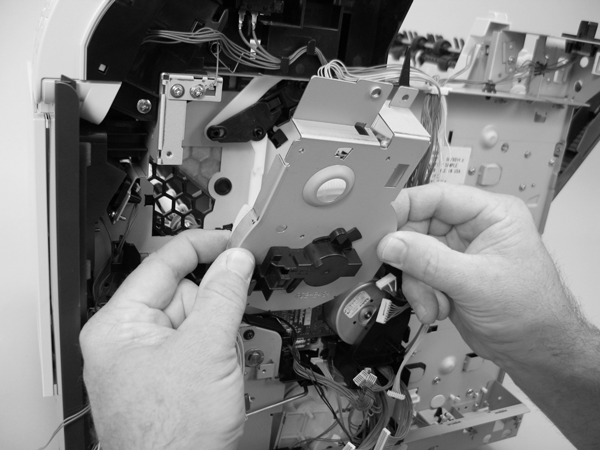

Поверните узел двигателя для освобождения монтажного фиксатора на задней стороне узла, затем вытащите узел прямо из устройства для его снятия.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.

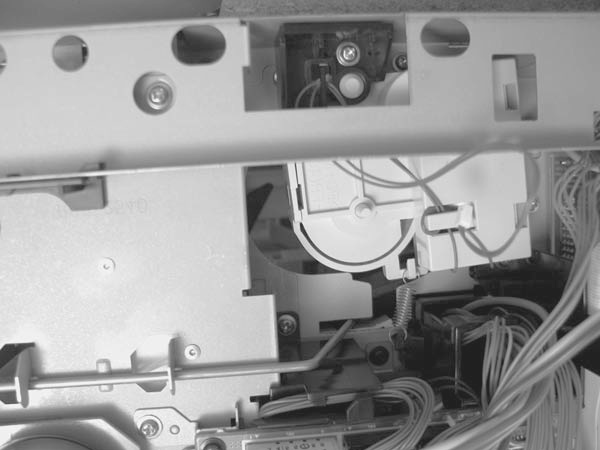

Освободите жгут проводов от фиксатора (выноска 1).
Отпустите один фиксатор (выноска 2), затем снимите направляющую.

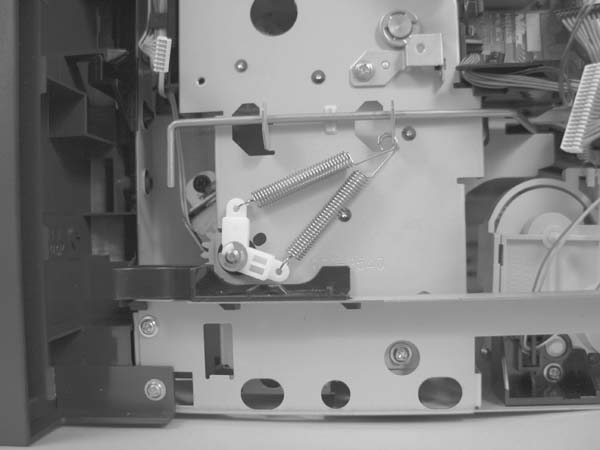

Пружина не закреплена. Не теряйте пружину.
Снимите один винт (выноска 5), затем снимите фиксатор lifter-motor.
Снимите узел lifter-motor.
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.
Устройство содержит компоненты, чувствительные к электростатическому разряду (ESD). Всегда выполняйте сервисные работы на защищённой от ESD рабочей станции. Если защищённая от ESD рабочая станция недоступна, разрядите статическое электричество тела, зажав шасси устройства перед касанием компонента, чувствительного к ESD. Заземлите шасси устройства перед обслуживанием.
Жёлтые и синие провода тяжёлого сечения, подключённые к местам TB700 и TB701 на печатной плате контроллера DC, не имеют разъёмов с ушками. Эти выводы припаяны к печатной плате контроллера DC. Не пытайтесь отключить эти разъёмы.

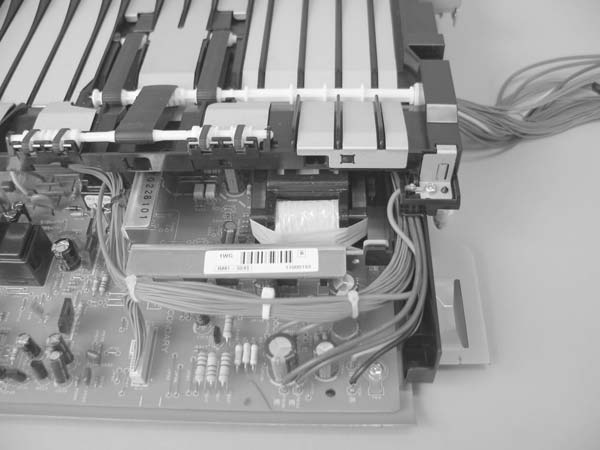

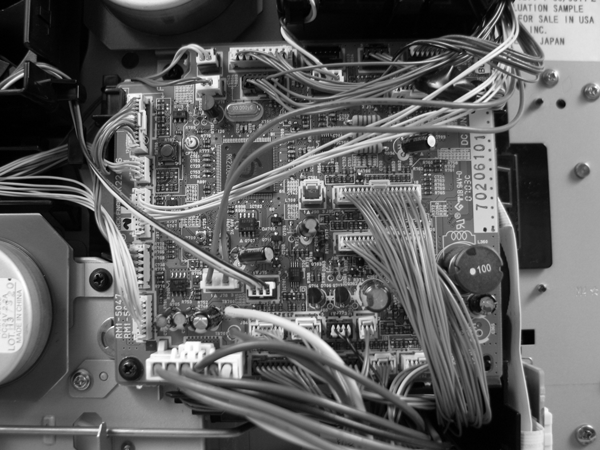

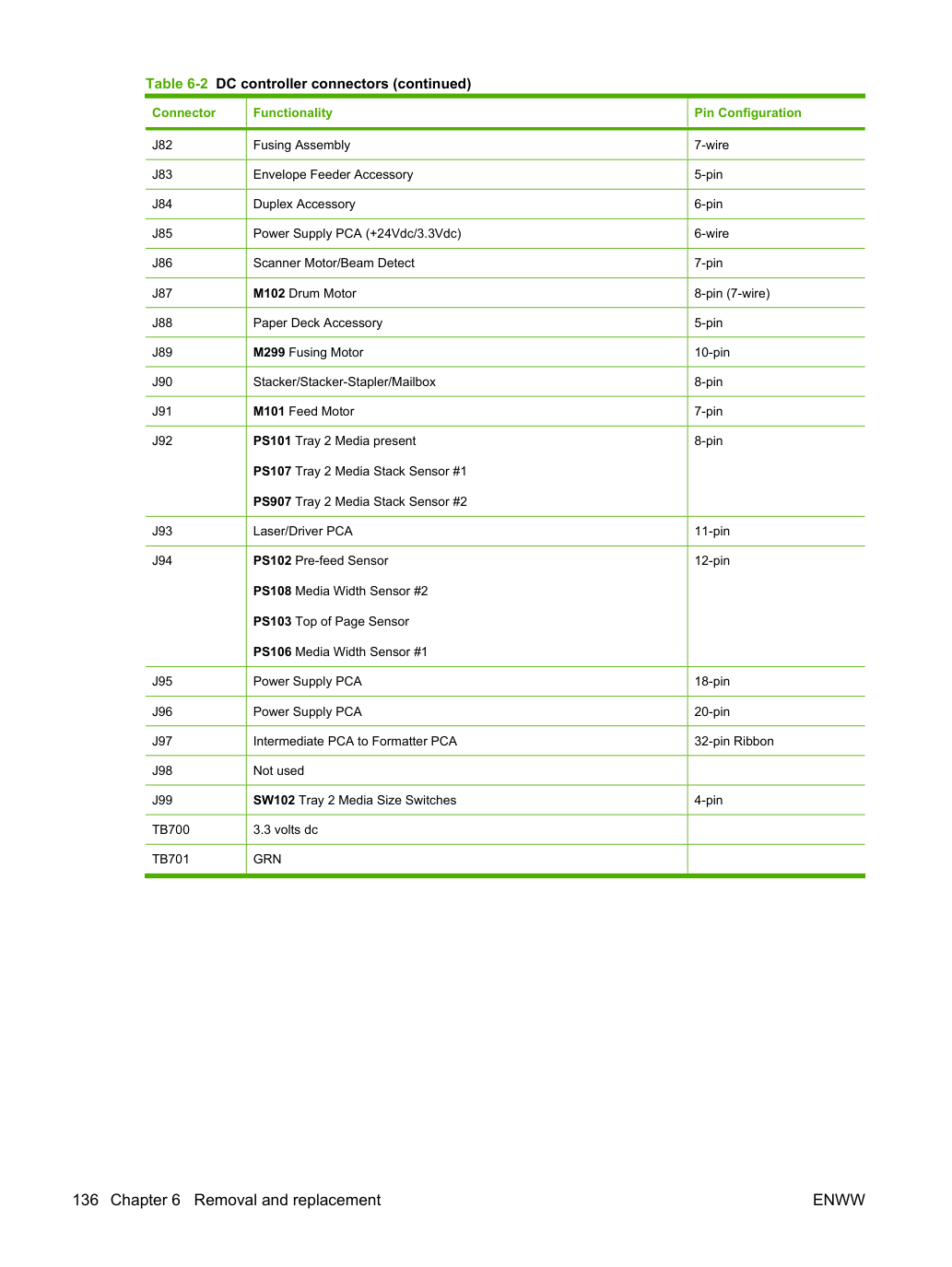

Отключите все разъёмы проводов и кабелей от печатной платы контроллера DC. Обратитесь к схеме контроллера DC на стр. 135 для получения подробной информации о печатной плате контроллера DC.
Отпустите оба конца (выноска 1) зажима заземления разъёма форматтера, затем снимите зажим (выноска 2).
Снимите два винта (выноска 3) и освободите FFC от фиксатора (выноска 4).
Снимите два винта (выноска 5) и отпустите один фиксатор (выноска 6). Осторожно снимите печатную плату контроллера DC.
Правильная переустановка контроллера DC имеет решающее значение для корректной работы устройства.
Если вы устанавливаете новый контроллер DC, следуйте инструкциям советов по переустановке. Если вы устанавливаете новый форматтер и новый контроллер DC, см. специальный раздел, следующий за разделом контроллера DC — Установка нового форматтера и нового контроллера DC на стр. 189.
Местоположения разъёмов печатной платы контроллера DC J80 и J98 не используются. При переустановке печатной платы контроллера DC разъёмов для этих местоположений не будет.
После установки нового контроллера DC включите устройство и дождитесь пяти минут после того, как устройство перейдёт в состояние Ready.
Пять минут требуется для записи параметров NVRAM.
Включите аппарат снова и подождите пять минут после того, как аппарат перейдет в состояние готовности.
Распечатайте страницу конфигурации для проверки с исходными параметрами.
Снимите форматтер (см. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150) и замените его новым форматтером.
Включите аппарат и подождите пять минут после того, как аппарат перейдет в состояние готовности.
Требуется пять минут для записи параметров NVRAM. Такой же пятиминутный интервал требуется несколько раз во время этой процедуры.
Включите аппарат снова и подождите пять минут после того, как аппарат перейдет в состояние готовности.
Извлеки DC контроллер (см. DC controller PCA на стр. 186) и замени его на новый DC контроллер.
Включи устройство и дождись пять минут после того, как устройство перейдет в состояние Ready.
Включите аппарат снова и подождите пять минут после того, как аппарат перейдет в состояние готовности.
Распечатайте страницу конфигурации для проверки с исходными параметрами.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.
Узел pickup-motor. См. Узел pickup-motor (M101) на стр. 178.
Печатная плата контроллера DC. См. Печатная плата контроллера DC на стр. 186.
Поднимите шток выключателя питания и отодвиньте его в сторону от узла pickup-drive.
Отпустите один фиксатор (выноска 1) и снимите направляющую (выноска 2).
Освободите жгуты проводов от направляющей (выноска 3 и выноска 4).
На этом этапе жгут проводов двигателя подачи отсоединён в узле двигателя и на DC контроллере. Подключи жгут проводов к снятому узлу двигателя, чтобы не потерять его.

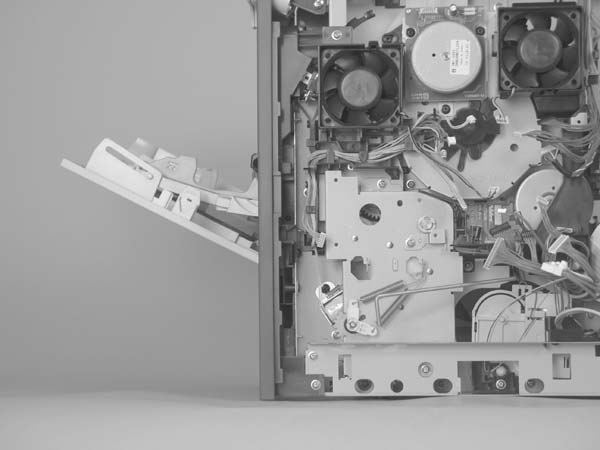

Снимите шесть винтов (позиция 5) и направляющую провода (позиция 6).
Снимите одну E-клипсу, зажим пружинного рычага и воротник вала (позиция 7; за зажимом пружинного рычага), затем вдавите шестерню/вал привода лотка в полость лотка 2.

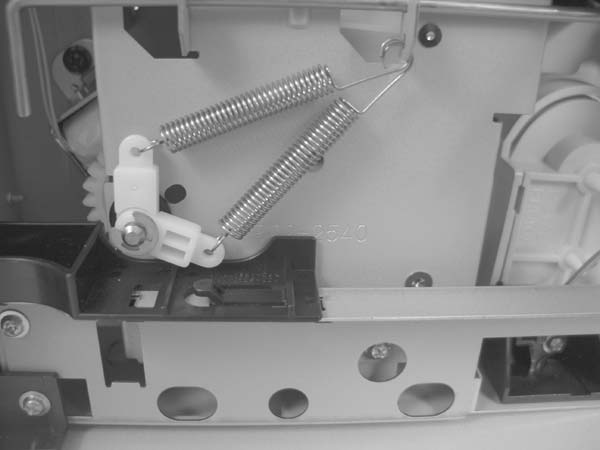

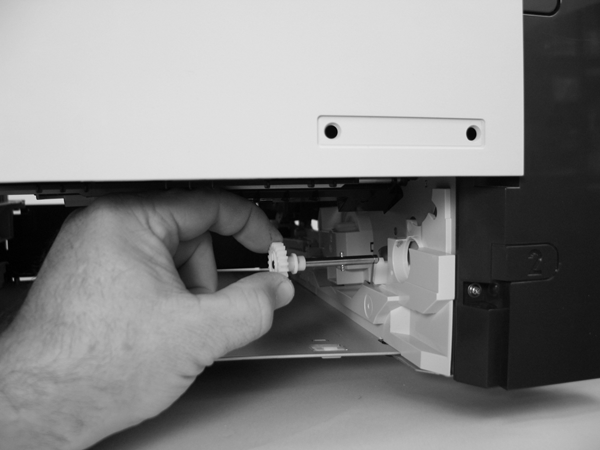

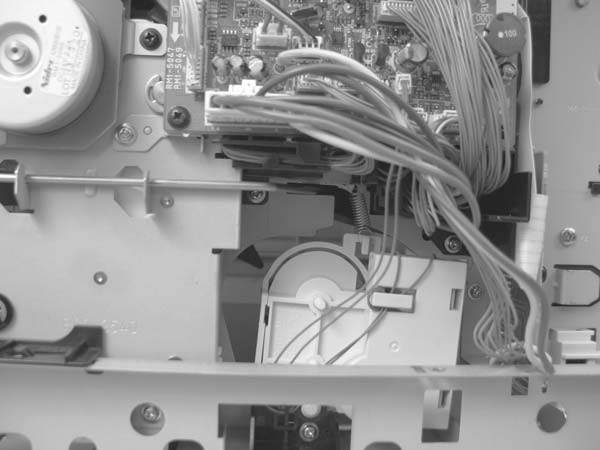

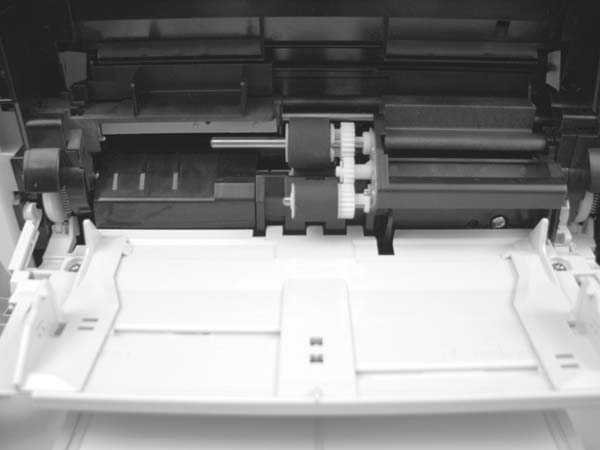

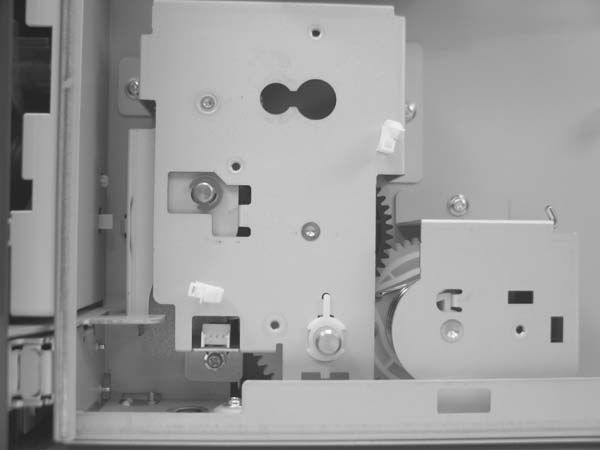

Вдавите шестерню/вал привода лотка в полость лотка 2.
Большая шестерня внутри узла привода выдачи бумаги не закреплена и будет соскальзывать с вала, оставаясь свободной внутри узла привода выдачи бумаги (см. Переустановка узла подхвата на странице 194).
Достаньте внутрь изделия и нажмите задний ролик подачи лотка 2 в поднятое положение (Это отсоединяет рычаг подъёма ролика от зубчатого колеса муфты), затем снимите узел привода подхвата.
Переустановка узла привода подхвата При переустановке шестерён и вала узла привода выдачи бумаги убедитесь, что шестерни установлены на стопорные планки вала и что воротники вала правильно расположены в кронштейне монтажа узла привода подхвата бумаги и в корпусе изделия.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.
DC контроллер. См. DC контроллер PCA на странице 186.
Пружина не закреплена. Не теряйте пружину.
Снимите два винта (позиция 2), затем снимите направляющую (позиция 3).
Отсоедините один разъём жгута проводов (позиция 4), затем снимите три винта (позиция 5).
Снимите узел двигателя термоузла.
Необходимо установить жгут проводов двигателя термоузла на сменный узел двигателя термоузла.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.
Вентилятор FN102. См. Вентилятор FN102 на странице 174.
Вентилятор FN103. См. Вентилятор FN103 на странице 176.
Узел двигателя барабана. См. Узел двигателя барабана (M102) на странице 180.
Печатная плата контроллера DC. См. Печатная плата контроллера DC на стр. 186.

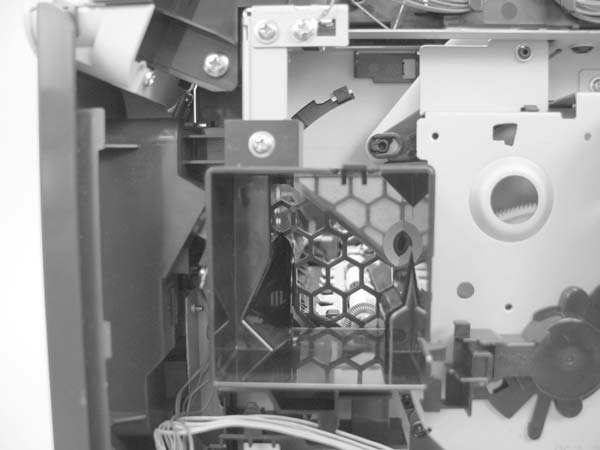

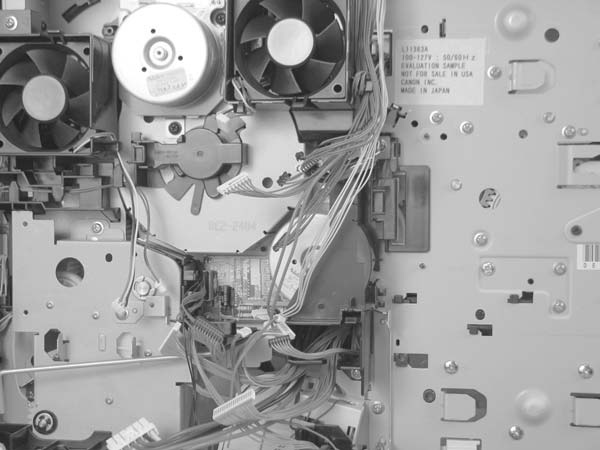

Снимите один винт (позиция 1) и воздуховод вентилятора FN103.

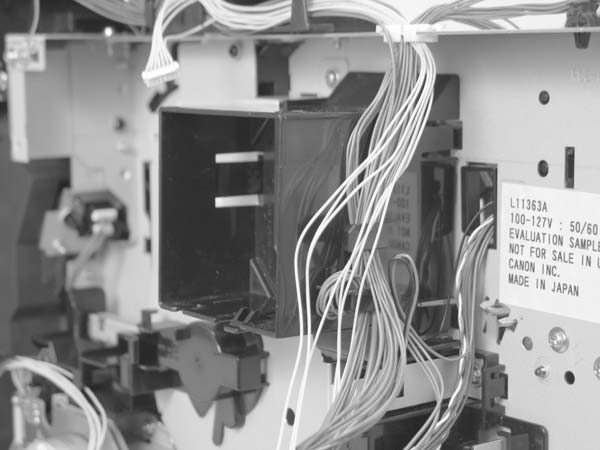

Освободите жгуты проводов от фиксатора на воздуховоде вентилятора FN102 (позиция 2).

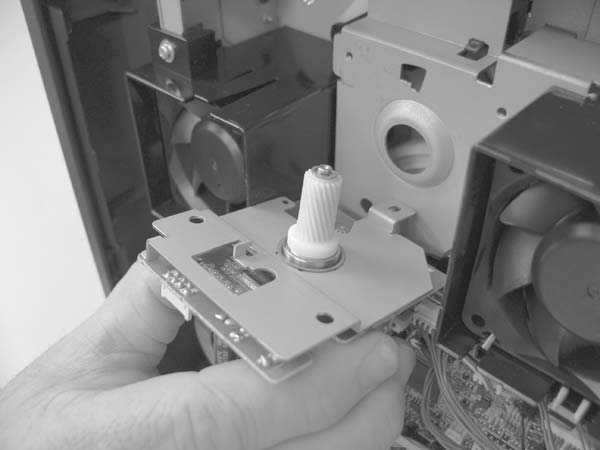

Аккуратно снимите узел привода барабана.
Рисунок 6-93 Снятие узла привода барабана (4 из 4) Переустановка узла привода барабана При переустановке узла привода барабана убедитесь, что пружина правильно расположена в узле.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Левая боковая крышка. См. Левая боковая крышка на странице 164.
Снимите два винта (позиция 1), затем снимите листовой металл (позиция 2).
Отсоедините два разъёма (позиция 3), затем снимите один винт (позиция 4). Сдвиньте полоску датчика термистора (позиция 5) вправо, чтобы отпустить её, затем поднимите полоску датчика термистора вверх от изделия.

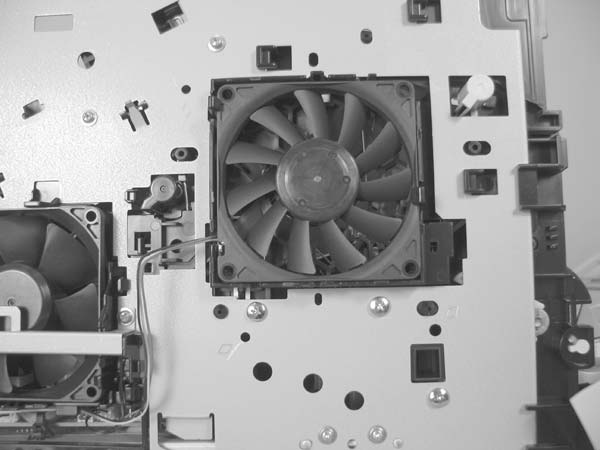

Освободите две блокирующие лапки вентилятора (позиция 6), затем снимите вентилятор.
При переустановке вентилятора не прилагайте чрезмерное усилие к разъёмам жгутов проводов при подключении к сетевому питанию. Чрезмерное усилие может отломать припаянные разъёмы на сетевом питании.
При переустановке вентилятора воздух должен поступать в устройство. Убедитесь, что стрелки потока воздуха, выштампованные на корпусе вентилятора, указывают в сторону устройства.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Левая боковая крышка. См. Левая боковая крышка на странице 164.
Снимите два винта (позиция 1), затем снимите крышку вентилятора (позиция 2).
Отсоедините один разъём (позиция 3), затем освободите жгут проводов от фиксатора (позиция 4). Отцепите и снимите зажим вентилятора (позиция 5).
Освободите две лапки (позиция 6), затем снимите вентилятор.
При переустановке вентилятора воздух должен поступать в устройство. Убедитесь, что стрелки потока воздуха, выштампованные на корпусе вентилятора, указывают в сторону устройства.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Аксессуар дуплекса или крышка. См. Аксессуар дуплекса или крышка на странице 146.
Дверца расширения лотка 2. См. Дверца расширения лотка 2 на странице 147.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Левая боковая крышка. См. Левая боковая крышка на странице 164.
Снимите два винта (позиция 1), затем снимите крышку вентилятора (позиция 2).
Отсоедините один разъём (позиция 3), затем снимите один винт (позиция 4). Сдвиньте полоску датчика термистора (позиция 5) вправо, чтобы отпустить её, затем поднимите полоску датчика термистора вверх от изделия.
Изделие содержит компоненты, чувствительные к электростатическому разряду (ЭСР).
Всегда выполняй работы по обслуживанию на защищенной от ЭСР рабочей станции. Если защищенная от ЭСР рабочая станция недоступна, разряди статическое электричество тела, схватив шасси изделия перед касанием ЭСР-чувствительного компонента. Заземли шасси изделия перед обслуживанием изделия.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Аксессуар дуплекса или крышка. См. Аксессуар дуплекса или крышка на странице 146.
Дверца расширения лотка 2. См. Дверца расширения лотка 2 на странице 147.
Задний выходной лоток. См. Задний выходной лоток на странице 148.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на странице 159.
Правая крышка. См. Правая крышка на стр. 161.
Левая боковая крышка. См. Левая боковая крышка на странице 164.
Снимите два винта (позиция 1), освободите одну лапку (позиция 2) и сдвиньте направляющую сетевого питания PCA к задней части изделия, чтобы снять её.
Снимите четыре винта (позиция 3) и один заземляющий винт (позиция 4).
При переустановке сетевого питания необходимо использовать заземляющий винт для крепления AC разъёма к корпусу изделия.
Отцепите рычаг выключателя питания (позиция 5) от корпуса (рычаг выключателя останется подсоединённым к сетевому питанию).

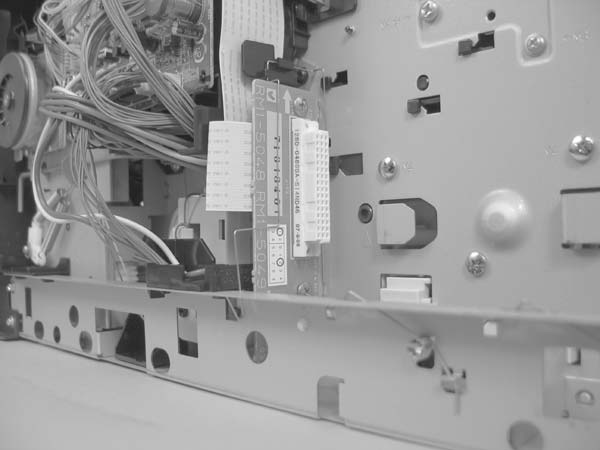

Отсоедините пять разъёмов жгутов проводов (позиция 6; J82, J84, J85, J95 и J96).
Снимите два винта (позиция 7), затем снимите крышку вентилятора (позиция 8).
Отсоедините три разъёма жгутов проводов (позиция 9), затем снимите четыре винта (позиция 10).
Пропустите кабели, отсоединённые ранее, через отверстие в правой стороне корпуса под узлом сетевого питания. Потяните вниз разъём шины выключателя питания (позиция 11), чтобы извлечь его из монтажного кронштейна, и снимите его.
Убедитесь, что четыре резиновых ремня и пластиковые ролики на узле направляющей подачи (установленном в верхней части блока питания) остаются на месте. Эти ремни и ролики могут легко смещаться, и вы можете их потерять.

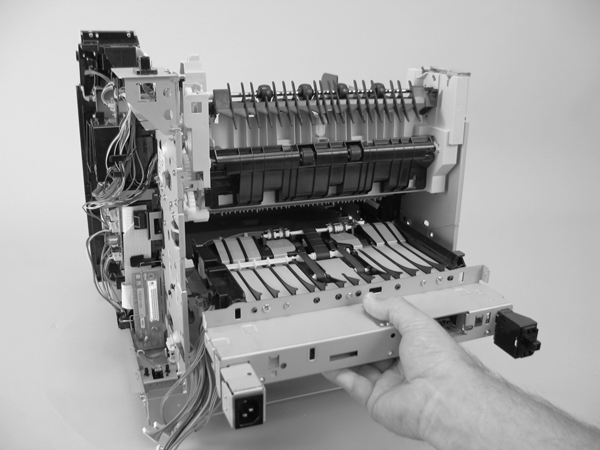

Возьмитесь за узел блока питания и слегка поднимите его. Вытяните его прямо из шасси.
При переустановке блока питания сначала протяните кабель жгута большого сечения через отверстие в шасси, а затем протяните два ленточных кабеля через отверстие. Это предотвращает перекрещивание жгута и кабелей при их укладке в направляющую кабеля. Убедитесь, что вы установили разъем переключателя питания при установке блока питания.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Аксессуар дуплекса или крышка. См. Аксессуар дуплекса или крышка на странице 146.
Дверца расширения лотка 2. См. Дверца расширения лотка 2 на странице 147.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на странице 159.
Правая крышка. См. Правая крышка на стр. 161.
Левая боковая крышка. См. Левая боковая крышка на странице 164.
Блок питания высокого напряжения. См. Блок питания высокого напряжения на стр. 206.
Снимите узел направляющей подачи.
Рисунок 6-113 Снимите узел направляющей подачи (3 из 3) Переустановите узел направляющей подачи При переустановке узла направляющей подачи убедитесь, что опорная ножка правильно позиционирована на блоке питания.
Убедитесь, что четыре резиновых ремня и пластиковые ролики на узле направляющей подачи (установленном в верхней части блока питания) остаются на месте. Эти ремни и ролики могут легко смещаться, и вы можете их потерять.
Снимите следующие узлы:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Аксессуар дуплекса или крышка. См. Аксессуар дуплекса или крышка на странице 146.
Дверца расширения лотка 2. См. Дверца расширения лотка 2 на странице 147.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.
Левая боковая крышка. См. Левая боковая крышка на странице 164.
Правая передняя крышка. См. Правая передняя крышка на стр. 166.
Передняя крышка. См. Передняя крышка на стр. 172.

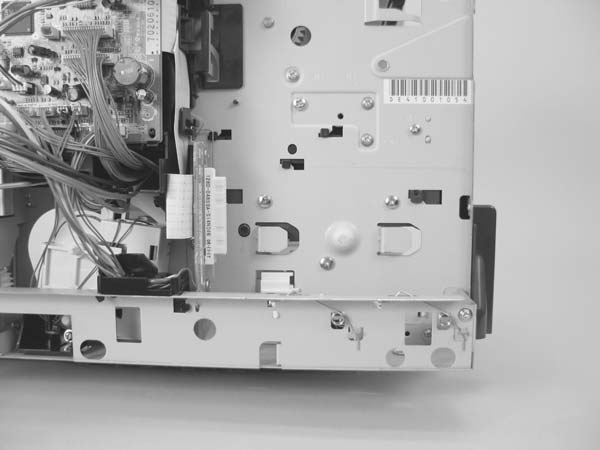

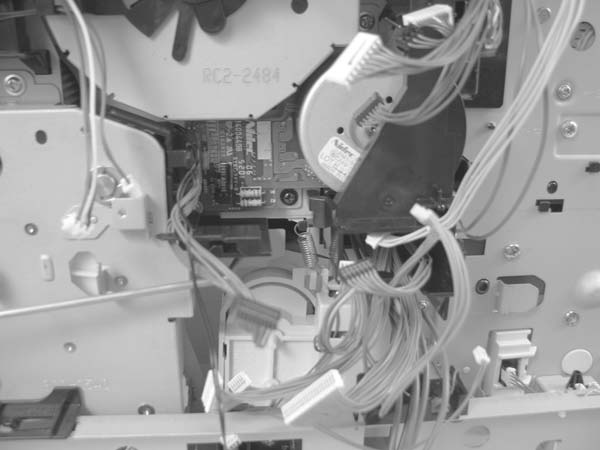

Отсоедините два разъема жгута проводов (выноска 1; J71 и J81), затем отпустите жгуты проводов из направляющей (выноска 2).
Четыре внешних винта на узле отличаются по типу от остальных. Убедитесь, что вы заменяете винты в том же положении, из которого они были удалены.
Поверните левую сторону узла в сторону от шасси, а затем сдвиньте узел влево, чтобы снять его.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Аксессуар дуплекса или крышка. См. Аксессуар дуплекса или крышка на странице 146.
Дверца расширения лотка 2. См. Дверца расширения лотка 2 на странице 147.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.
Левая боковая крышка. См. Левая боковая крышка на странице 164.
Правая передняя крышка. См. Правая передняя крышка на стр. 166.
Передняя крышка. См. Передняя крышка на стр. 172.
Узел захвата бумаги лотка 1. См. Узел захвата бумаги лотка 1 на стр. 214.

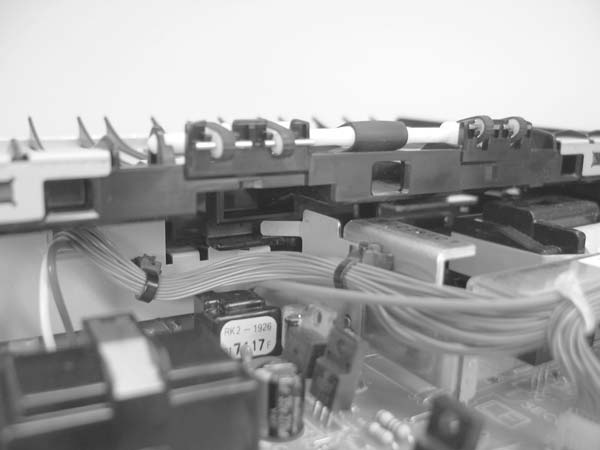

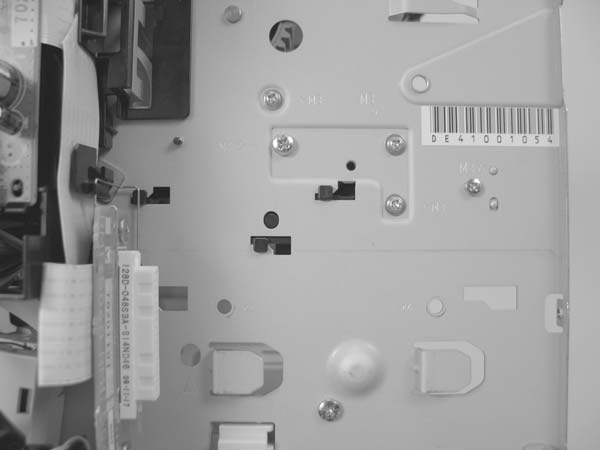

Снимите два винта (выноска 1), а затем снимите узел ролика подачи (выноска 2).
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Аксессуар дуплекса или крышка. См. Аксессуар дуплекса или крышка на странице 146.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.

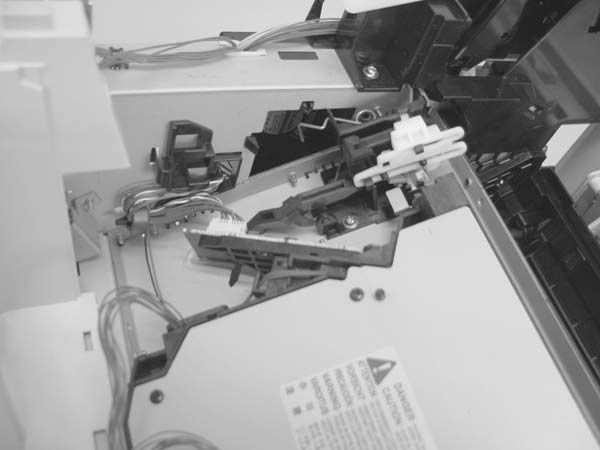

Отсоедините разъем жгута проводов лазера/сканера от PCA контроллера постоянного тока (выноска 1; J86).
Снимите жгут проводов лазера/сканера из направляющей кабеля (выноска 2).
Снимите четыре винта (выноска 3) и зажимы заземления.
Отсоедините жгут проводов лазера/сканера (выноска 4) от PCA лазера/сканера.
Осторожно поднимите лазер/сканер и вытащите его из устройства. Убедитесь, что узел лазера/сканера не зацепляется и не заедает провода вдоль нижней части узла при его снятии.
При переустановке узла лазера/сканера убедитесь, что жгуты проводов правильно проложены через направляющие кабеля. Если жгуты проводов проложены неправильно, они могут быть повреждены при установке верхней крышки.
Убедитесь, что воздуховод правильно позиционирован и что затвор лазера/сканера функционирует надлежащим образом.
Снимите следующие компоненты:
Верхняя крышка принадлежности. См. Верхняя крышка принадлежности на стр. 144.
Задний выходной лоток. См. Задний выходной лоток на странице 148.
Крышка форматтера и клетка. См. Крышка форматтера, клетка форматтера и печатная плата форматтера на стр. 150.
Верхняя крышка. См. Верхняя крышка на стр. 159.
Правая крышка. См. Правая крышка на стр. 161.
Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 169.
Отпустите две вкладки (выноска 1), а затем слегка поверните верхнюю часть направляющей в сторону от устройства.

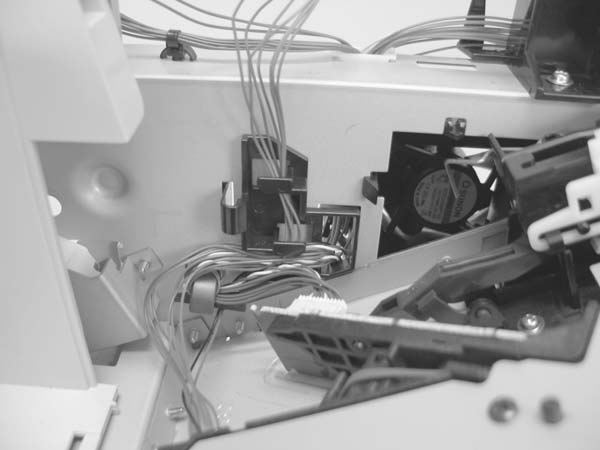

Поднимите направляющую, чтобы отпустить ее, а затем снимите направляющую.
Чтобы переустановить направляющую, сначала установите верхнюю часть направляющей, а затем нажмите вниз, чтобы нижняя часть направляющей встала на место на устройство.
Используйте небольшую отвертку с плоским лезвием, чтобы отпустить фиксирующий штифт на блокировке вала, а затем поверните блокировку против часовой стрелки до тех пор, пока внутренний удерживающий выступ (сторона шестерни) не совместится с отверстием в раме узла подачи бумаги.
Сдвиньте блокировку вала вправо и снимите ее, чтобы отпустить вал шестерни из узла подачи бумаги.
Не разломайте блокировку вала. Замена не предусмотрена с новым узлом подачи бумаги.
Защелкните блокировку вала обратно на узел, чтобы вы не потеряли ее. Снимите блокировку вала при переустановке узла выходной подачи. При установке узла подачи бумаги убедитесь, что фиксирующий штифт на блокировке вала полностью установлен в отверстие узла подачи бумаги.

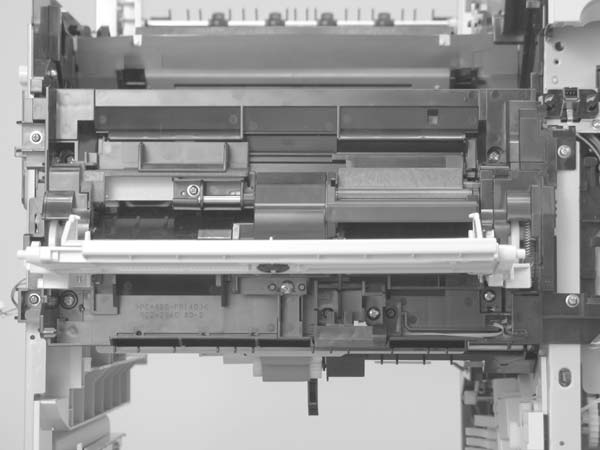

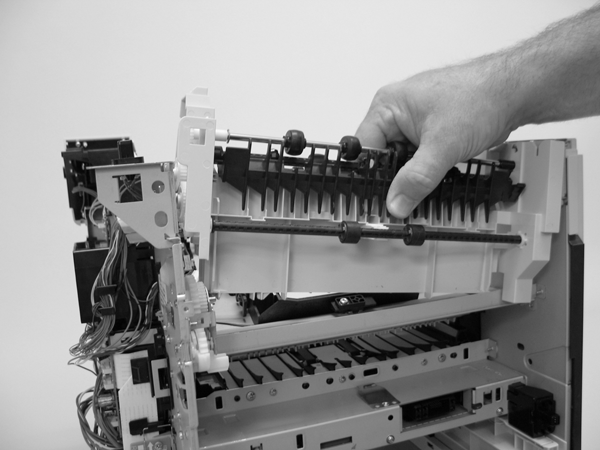

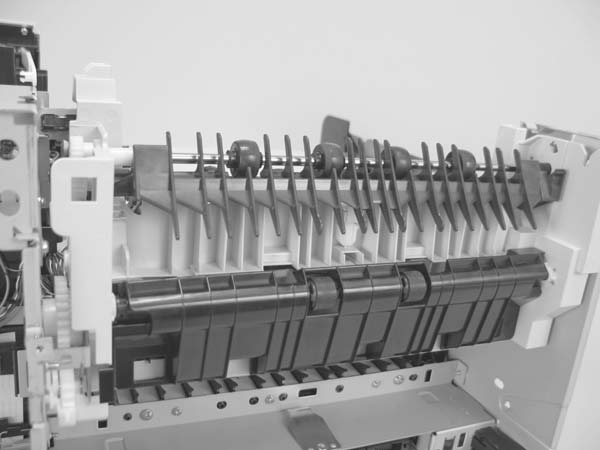

Слегка поднимите конец шестерни узла выходной подачи и сдвиньте узел в сторону узла форматтера, чтобы снять его.
Кабель датчика выходного лотка на задней грани проложен через паз узла подачи бумаги на конце узла со стороны шестерни. При снятии узла осторожно извлеките кабель из паза, чтобы избежать повреждения кабеля. См. Рисунок 6-127 Переустановите узел подачи бумаги на стр. 222.

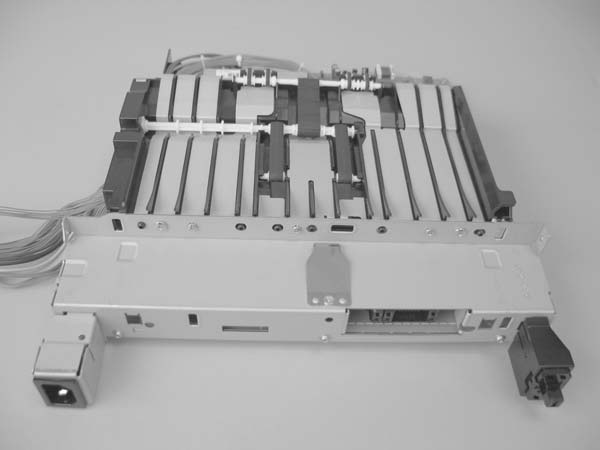

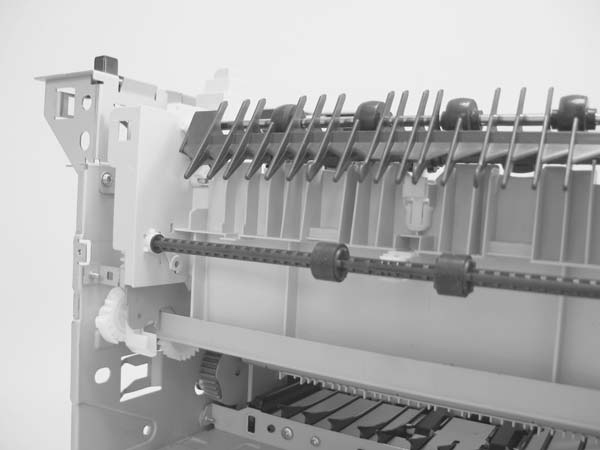

Рисунок 6-126 Снимите узел подачи бумаги (4 из 4) Переустановите узел подачи бумаги Убедитесь, что датчик выходного лотка не смещен при переустановке узла подачи бумаги.

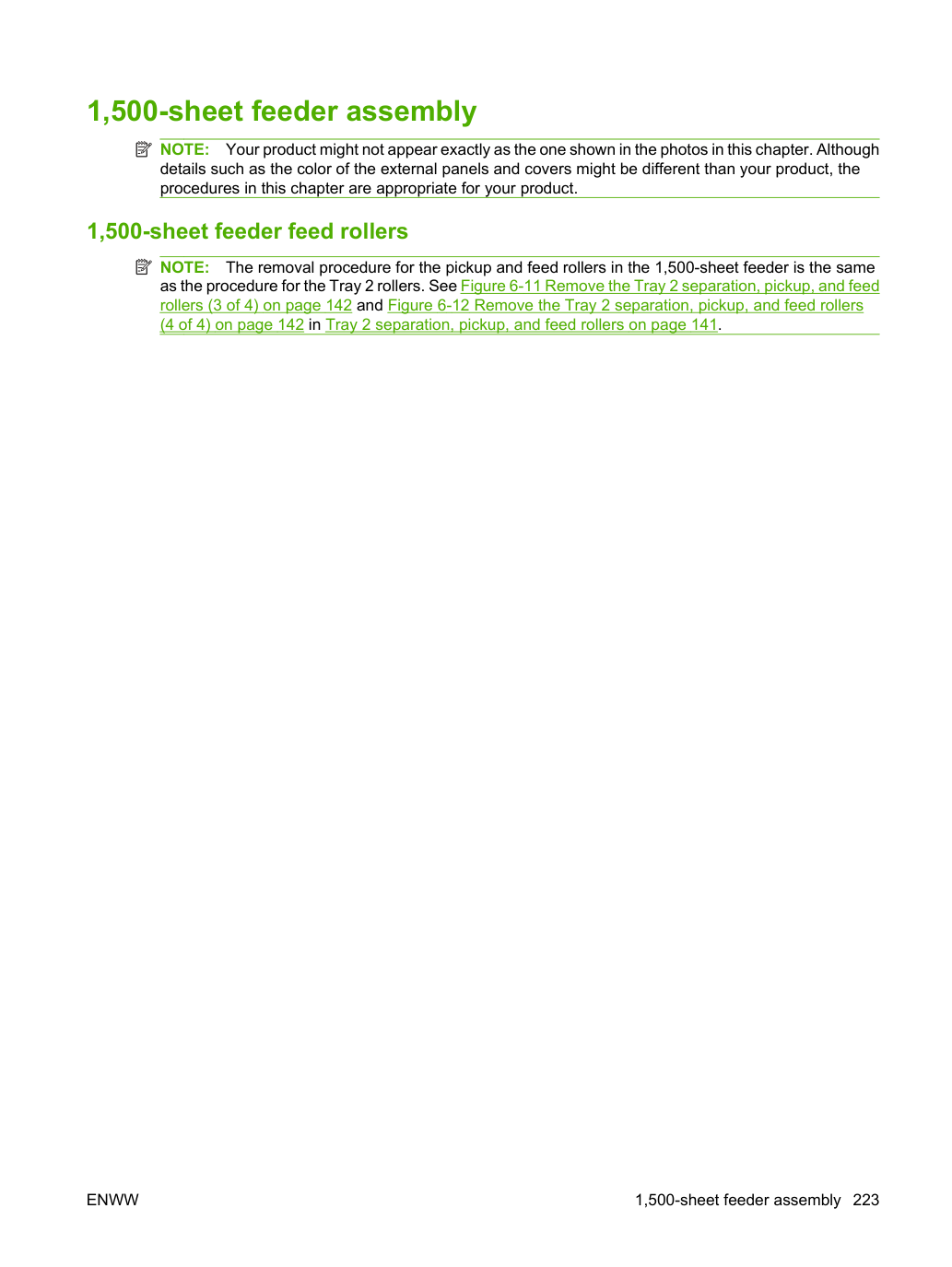

Твое изделие может выглядеть не совсем так, как показано на фотографиях в этой главе. Хотя детали, такие как цвет внешних панелей и крышек, могут отличаться от твоего изделия, процедуры в этой главе применимы к твоему изделию.

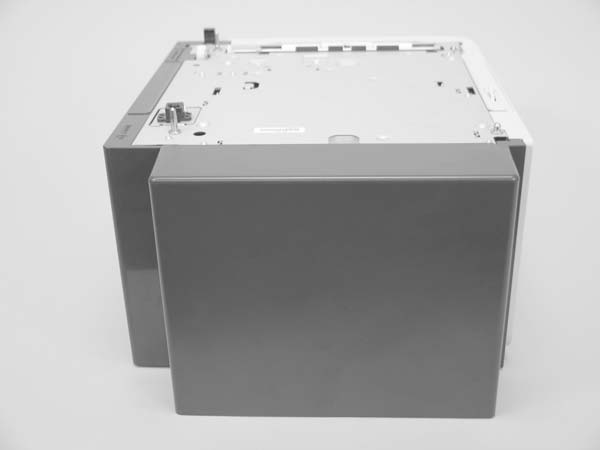

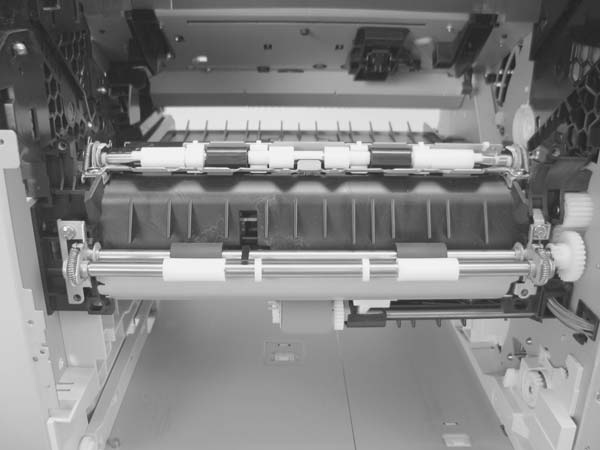

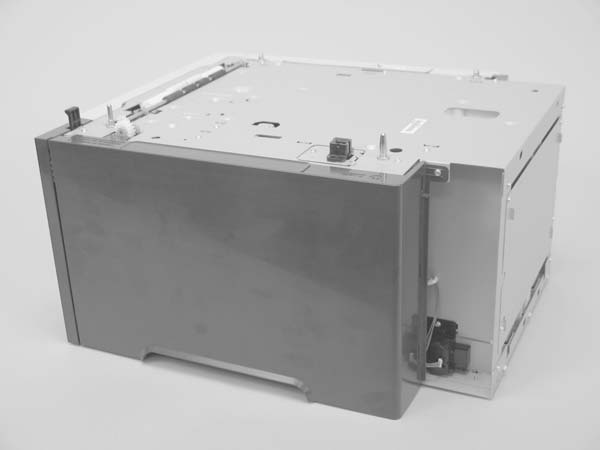

Процедура снятия ролика захвата и ролика подачи в питателе на 1500 листов аналогична процедуре для роликов лотка 2. См. Рисунок 6-11 Снимите ролик разделения, захвата и подачи лотка 2 (3 из 4) на стр. 142 и Рисунок 6-12 Снимите ролик разделения, захвата и подачи лотка 2 (4 из 4) на стр. 142 в разделе Ролик разделения, захвата и подачи лотка 2 на стр. 141.
Откройте дверь питателя на 1500 листов. Откройте крышку ролика разделения.
Зажмите синий фиксатор на боковой стороне ролика подачи и сдвиньте ролик со вала.
При переустановке этого ролика он должен зафиксироваться на месте. Убедитесь, что ролик установлен на фиксирующих планках, расположенных на круглой черной прокладке, и что прокладка установлена на штифт фиксации вала (выноска 1 и выноска 2).
Поверните верхнюю часть крышки в сторону от питателя, затем поднимите крышку, чтобы отпустить ее. Снимите крышку.
Снимите заднюю крышку питателя на 1500 листов. См. Задняя крышка питателя на 1500 листов на стр. 225.
Поверните верхнюю часть крышки в сторону от шасси, затем поднимите ее и снимите.
Снимите заднюю крышку питателя на 1500 листов. См. Задняя крышка питателя на 1500 листов на стр. 225.
Перед снятием крышки механизма блокировки обратите внимание на расположение удерживающих вкладок (выноска 1).
Фиксирующие выступы этой крышки можно легко сломать.

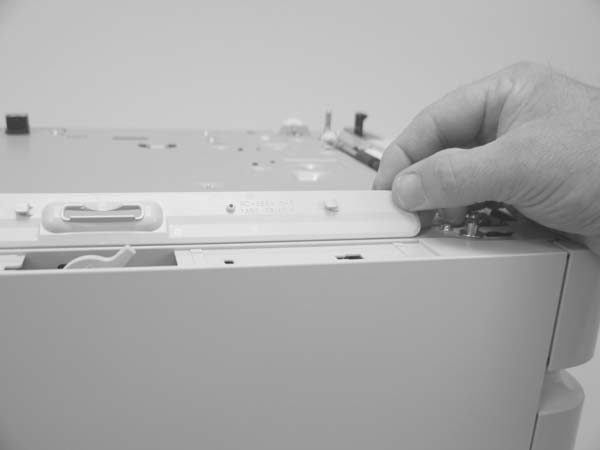

Слегка поднимите крышку блокирующего механизма, затем сдвиньте ее к передней части податчика, чтобы отпустить. Снимите крышку.
Не поднимайте эту крышку выше, чем это необходимо для зазора при ее движении вперед.
Фиксирующие выступы этой крышки можно легко сломать.
Откройте дверь податчика 1500 листов, затем удалите два винта (позиция 2).

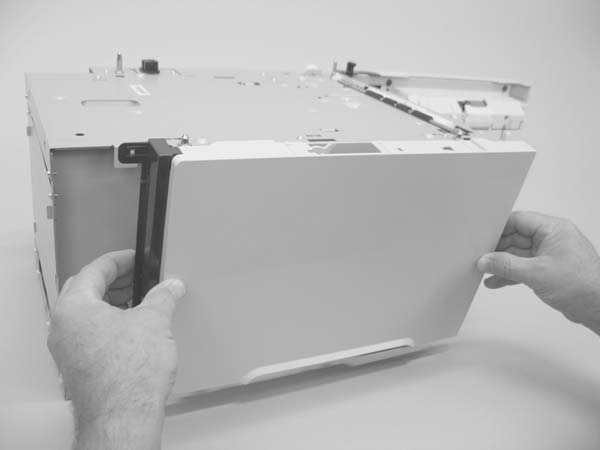

Поверните верхнюю часть крышки в сторону от шасси, затем поднимите ее и снимите.

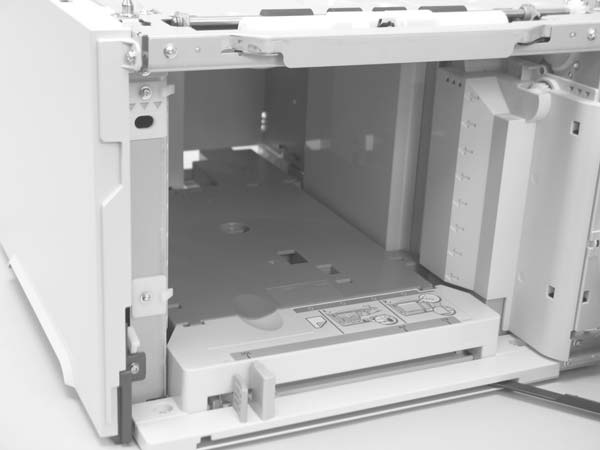

Откройте дверь податчика 1500 листов.

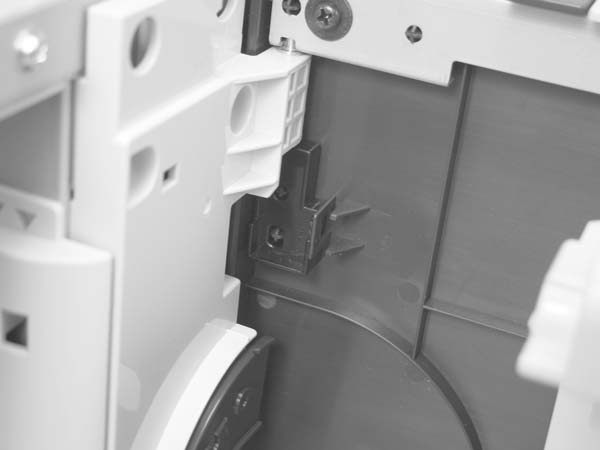

Отпустите один выступ (позиция 1), затем удалите пластину стопора дверцы (позиция 2).
При открытой дверце примерно на половину слегка откройте паз направляющей дверцы и отсоедините направляющую дверцы от податчика.

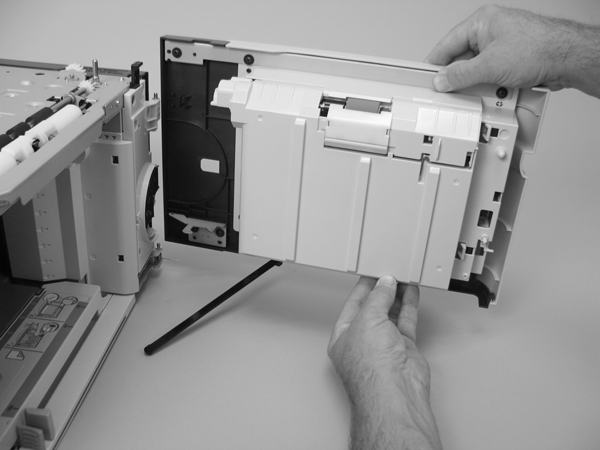

Поднимите дверцу прямо вверх и снимите с штифтов петли дверцы.
Штифты петли дверцы не закреплены. Если податчик необходимо повернуть на бок или перевернуть вверх дном, удалите штифты петли и пружину дверцы (на нижнем штифте петли). Положите штифты и пружину в безопасное место.
Снимите следующие компоненты:
Задняя крышка податчика 1500 листов. См. раздел «Задняя крышка податчика 1500 листов» на странице 225.
Правая боковая крышка податчика 1500 листов. См. раздел «Правая боковая крышка податчика 1500 листов» на странице 226.

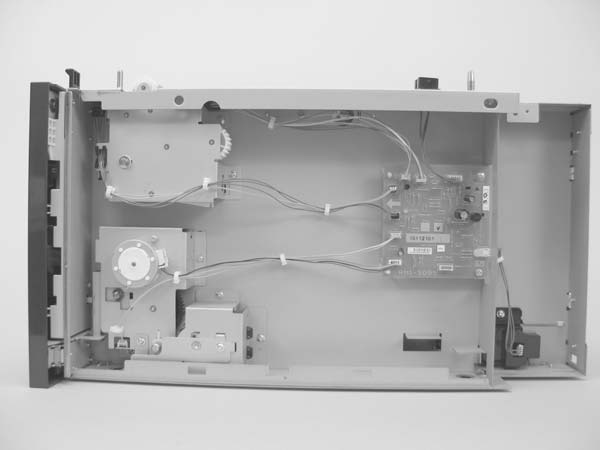

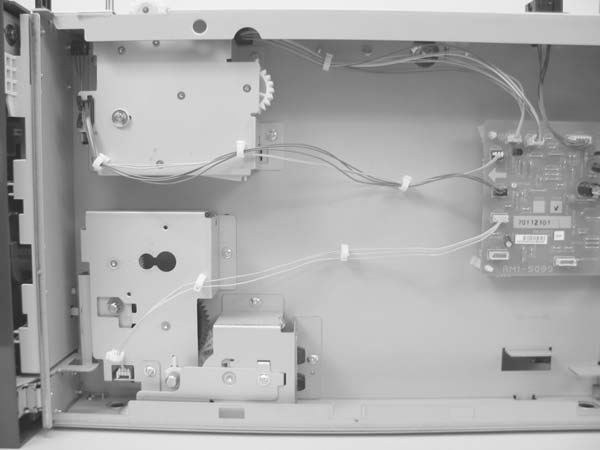

Отсоедините один разъем жгута проводов (позиция 1; J1703), затем отпустите жгут проводов из двух фиксаторов (позиция 2).
Удалите два винта (позиция 3). Слегка отделите двигатель от шасси податчика, затем сдвиньте двигатель к задней части податчика, чтобы удалить двигатель.
Снимите следующие компоненты:
Задняя крышка податчика 1500 листов. См. раздел «Задняя крышка податчика 1500 листов» на странице 225.
Правая боковая крышка податчика 1500 листов. См. раздел «Правая боковая крышка податчика 1500 листов» на странице 226.

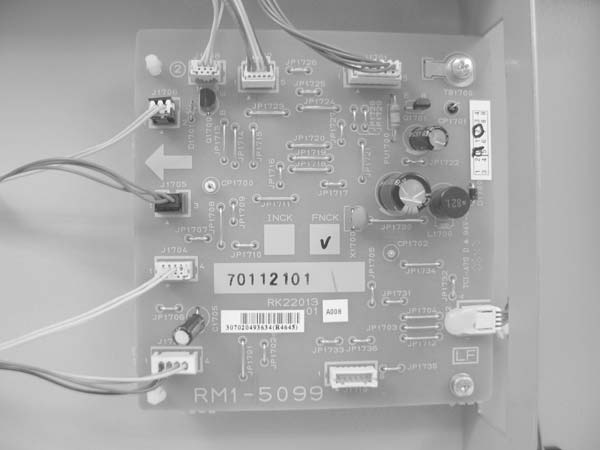

Удалите два винта (позиция 2). Используя плоскогубцы с острым носом, сожмите верхнюю часть одной нейлоновой стойки PCA (позиция 3). Осторожно отсоедините PCA от выступа. Повторите процедуру на оставшейся стойке. Удалите PCA.
Снимите следующие компоненты:
Задняя крышка податчика 1500 листов. См. раздел «Задняя крышка податчика 1500 листов» на странице 225.
Правая боковая крышка податчика 1500 листов. См. раздел «Правая боковая крышка податчика 1500 листов» на странице 226.
Двигатель податчика 1500 листов. См. раздел «Двигатель податчика 1500 листов» на странице 232.
Отсоедините один разъем жгута проводов (позиция 1), затем отпустите жгуты проводов из двух фиксаторов (позиция 2).
Удалите два винта (позиция 3), затем удалите металлическую пластину (позиция 4).
Удалите три винта (позиция 5), затем осторожно удалите узел привода подъема.
