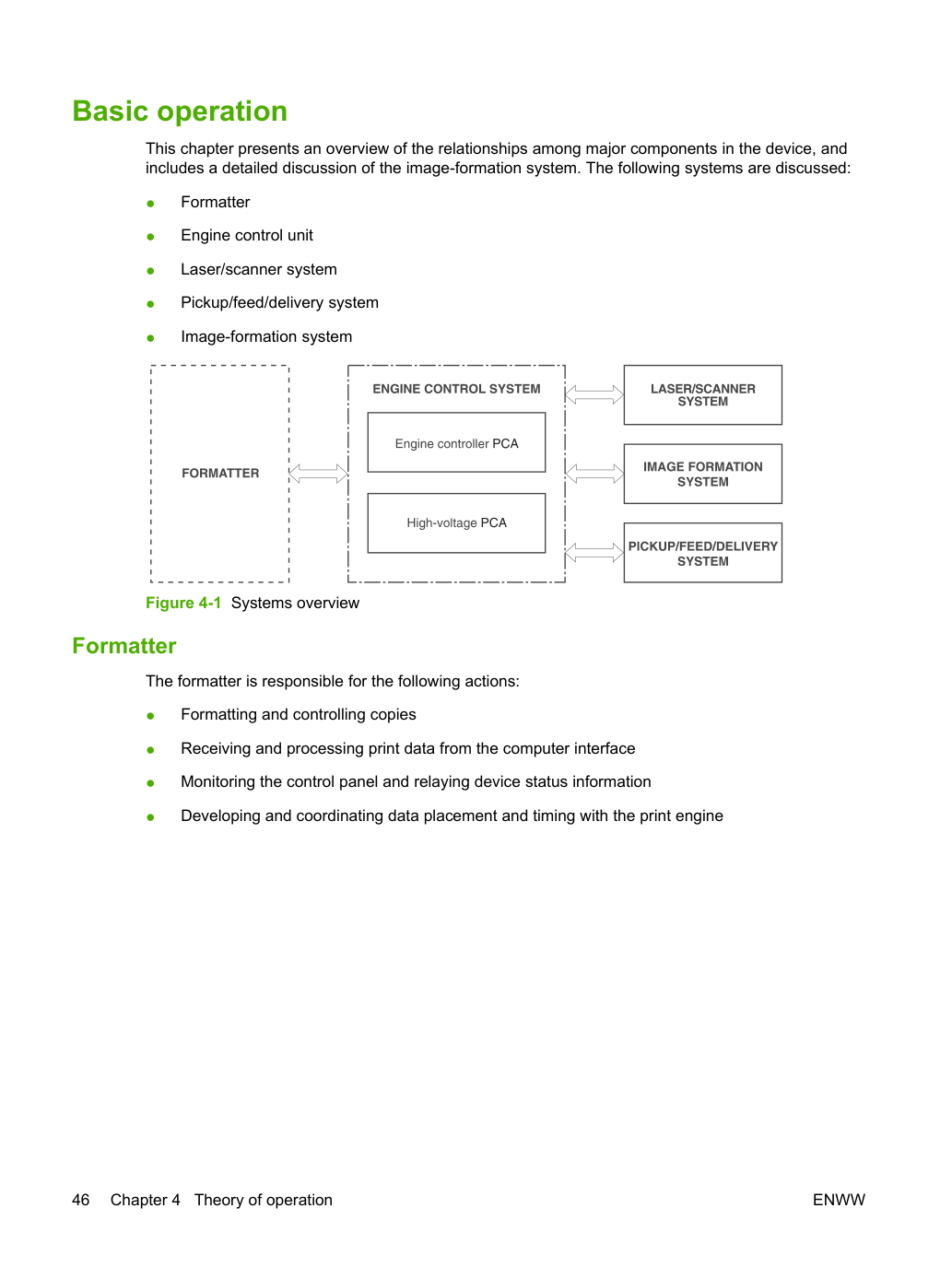

В этой главе представлен обзор взаимосвязей между основными компонентами устройства и содержится подробное обсуждение системы формирования изображения. Обсуждаются следующие системы:
Форматер отвечает за следующие действия:

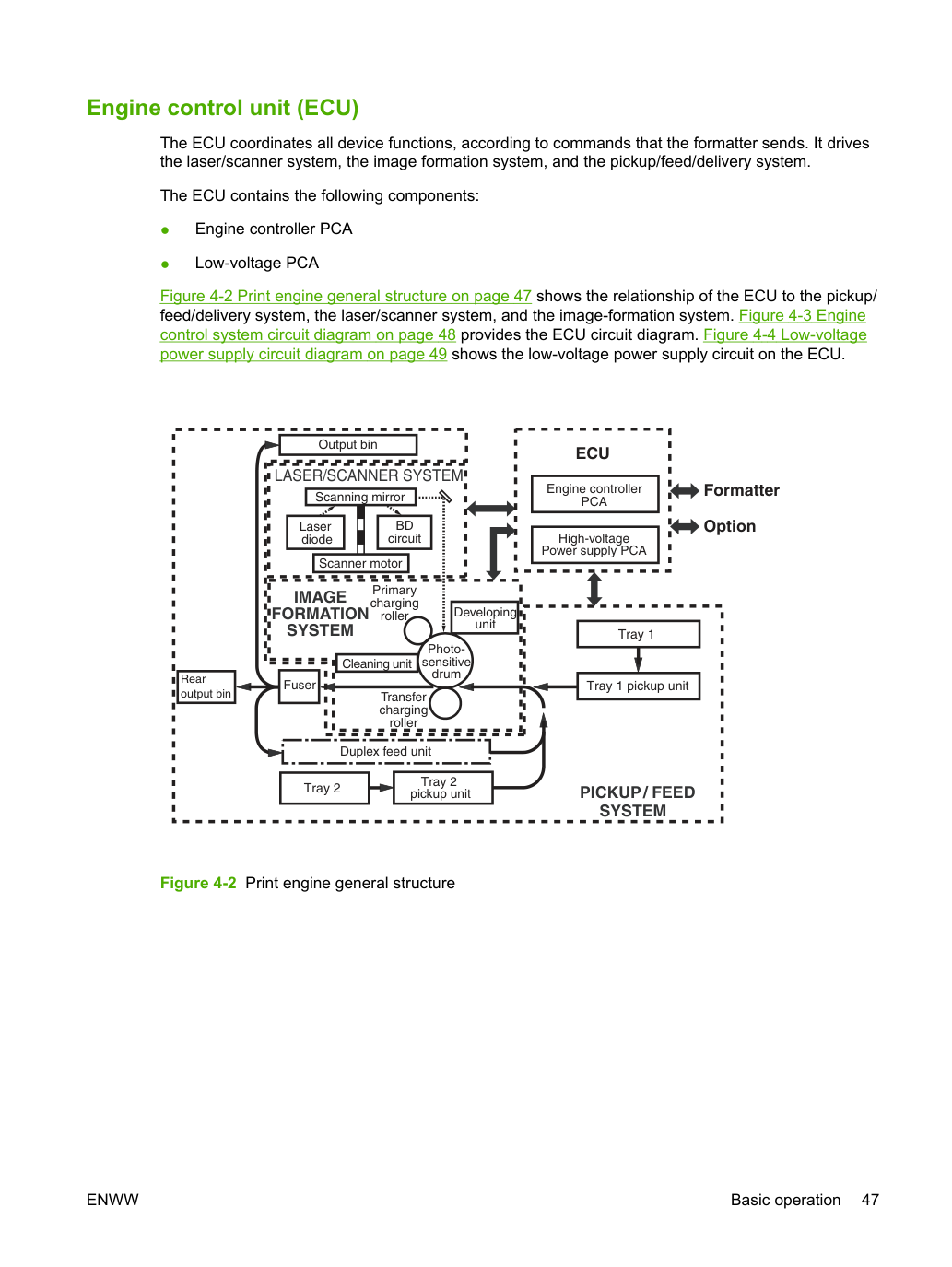

ЭБУ координирует все функции устройства в соответствии с командами, отправляемыми форматтером. Он управляет системой лазер/сканер, системой формирования изображения и системой подачи/подъёма/выдачи бумаги.
ЭБУ содержит следующие компоненты:

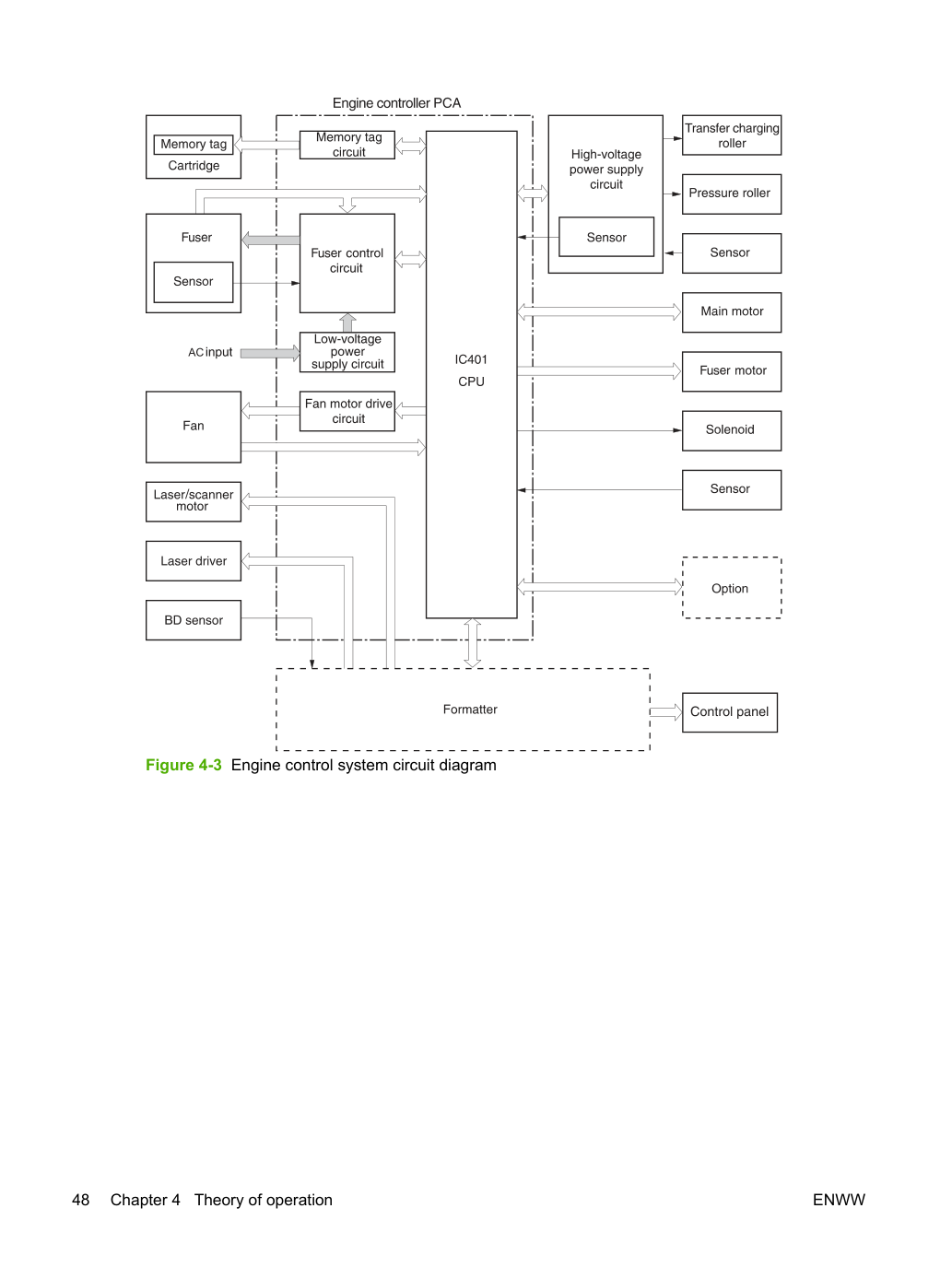

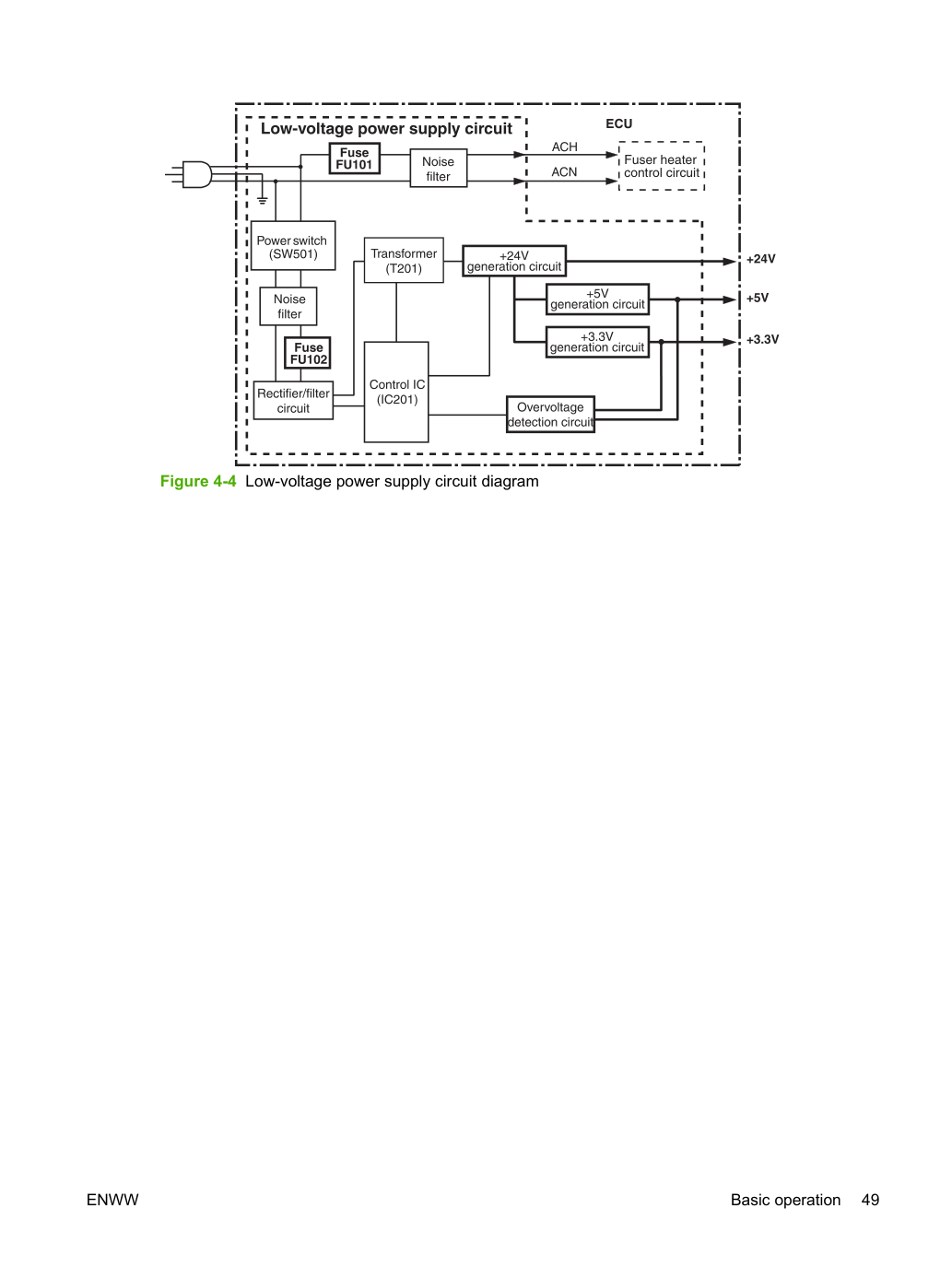

На рис. 4-2 Общая структура печатного блока (стр. 47) показана взаимосвязь ЭБУ с системой подачи/подъёма/выдачи, системой лазер/сканер и системой формирования изображения. На рис. 4-3 Электрическая схема системы управления блоком (стр. 48) представлена электрическая схема ЭБУ. На рис. 4-4 Электрическая схема низковольтного источника питания (стр. 49) показана схема низковольтного источника питания ЭБУ.

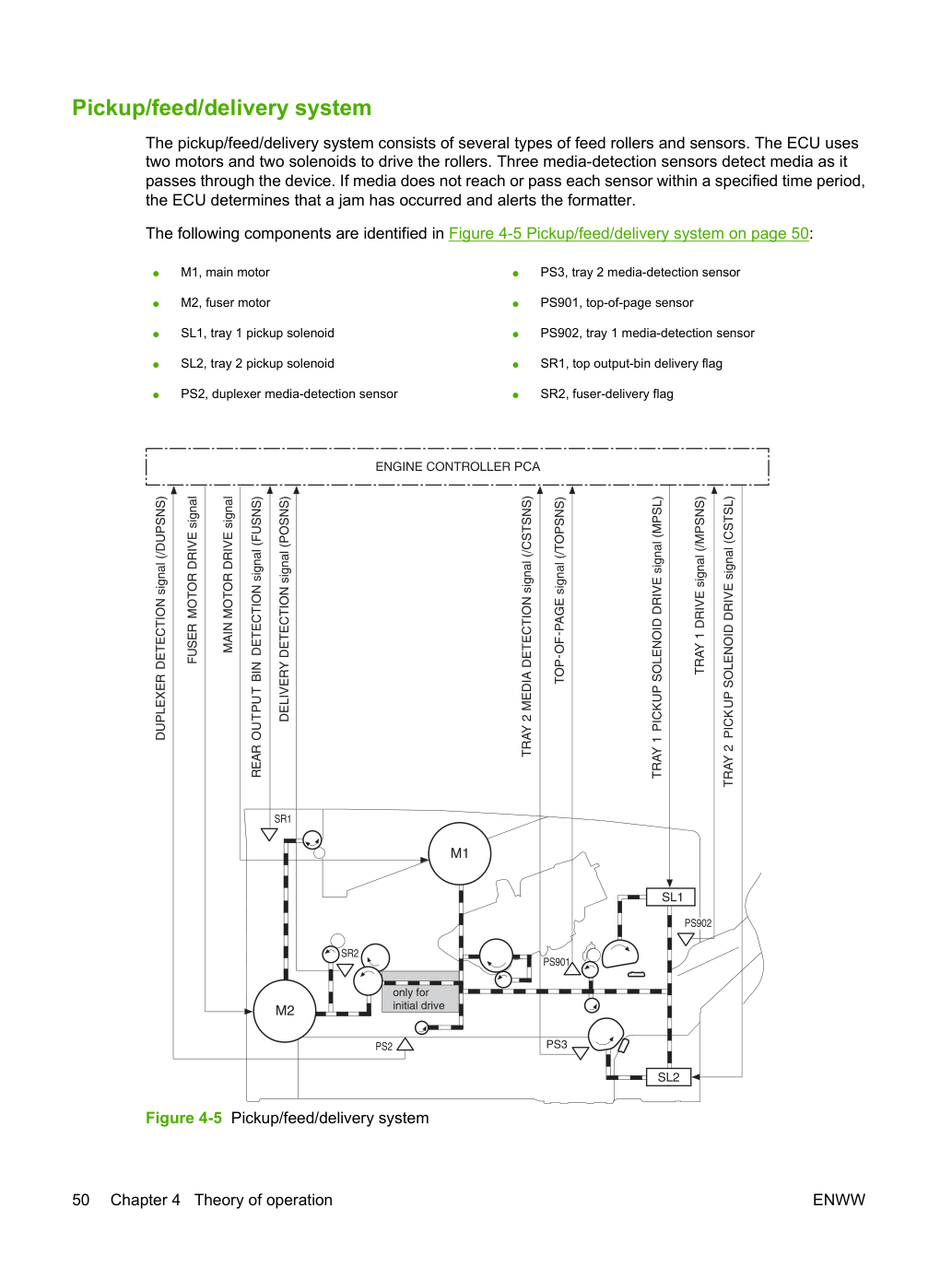

Система подачи/подъёма/выдачи бумаги состоит из нескольких типов роликов подачи и датчиков. ЭБУ использует два главных двигателя и два соленоида для привода роликов. Три датчика обнаружения бумаги определяют наличие бумаги при её движении через устройство. Если бумага не достигает или не проходит каждый датчик в течение установленного периода времени, ЭБУ определяет, что произошла замятие, и оповещает форматтер.
Следующие компоненты обозначены на рис. 4-5 Система подачи/подъёма/выдачи бумаги (стр. 50):

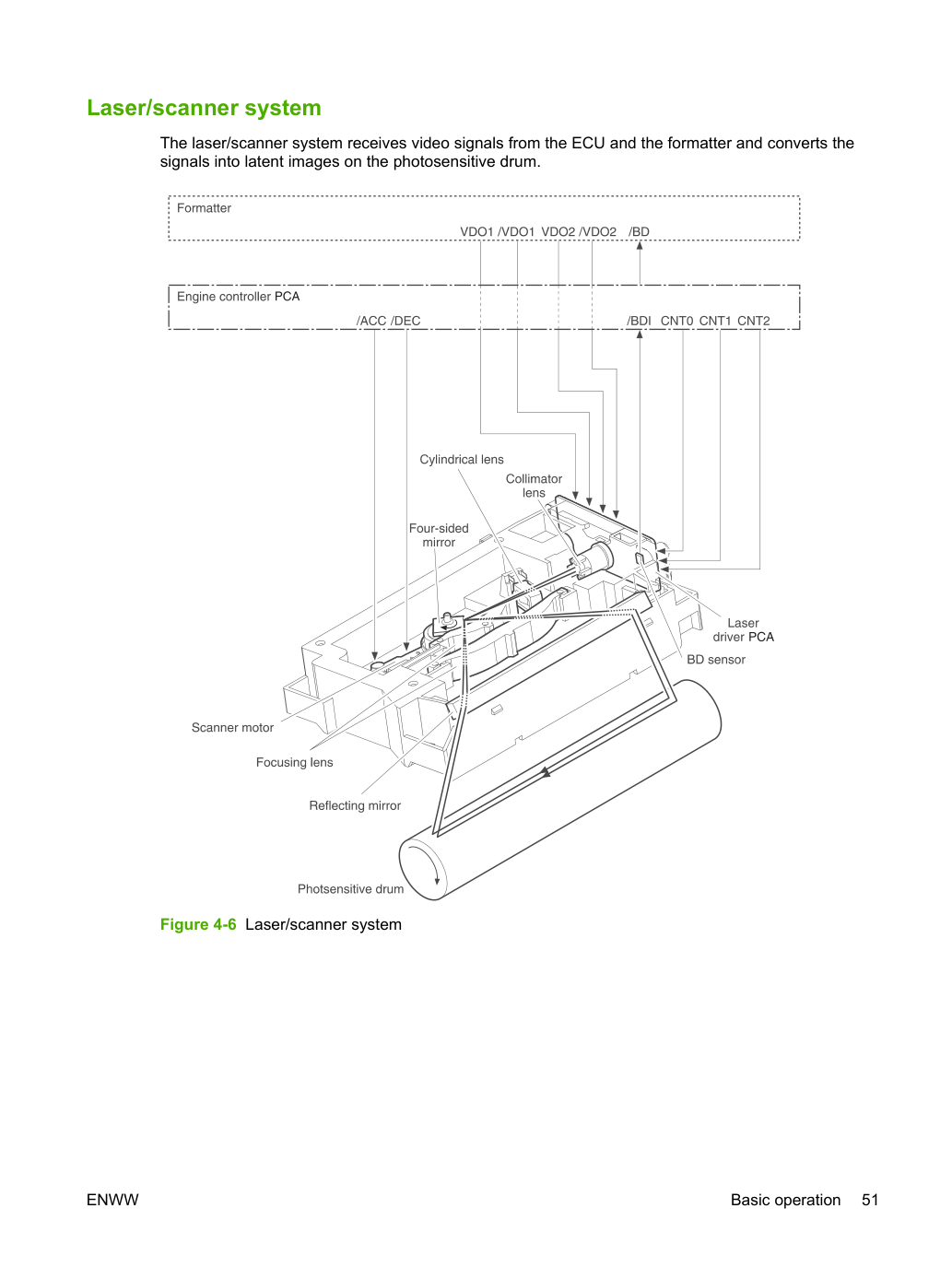

Система лазер/сканер получает видеосигналы от ЭБУ и форматтера и преобразует сигналы в скрытые изображения на фотобарабане.

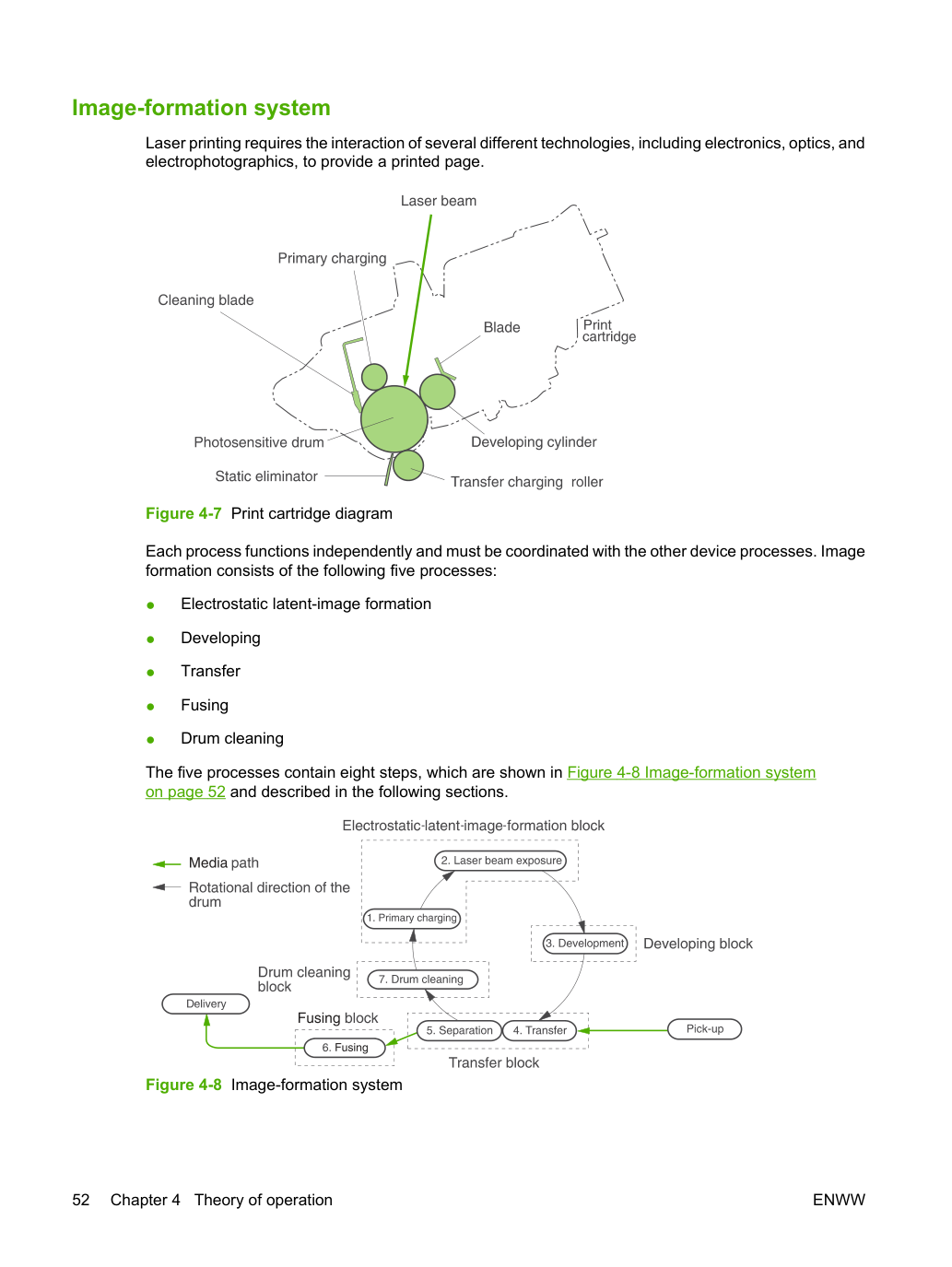

Лазерная печать требует взаимодействия нескольких различных технологий, включая электронику, оптику и электрофотографию, для получения печатной страницы.
Каждый процесс функционирует независимо и должен быть согласован с другими процессами устройства. Формирование изображения состоит из следующих пяти процессов:
Пять процессов содержат восемь этапов, которые показаны на рис. 4-8 Система формирования изображения (стр. 52) и описаны в следующих разделах.

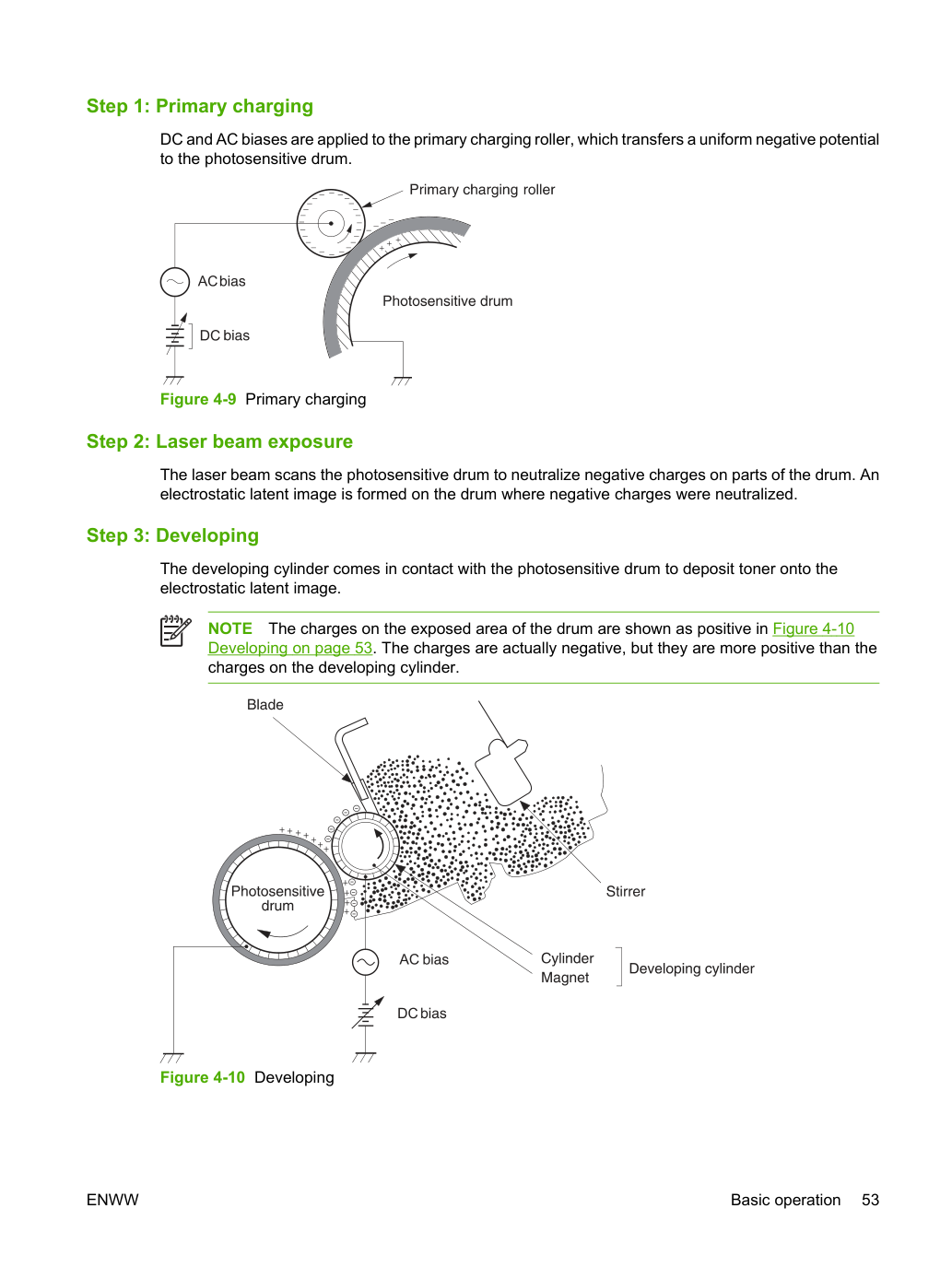

На первичный ролик зарядки подаются смещение DC и AC, которые передают равномерный отрицательный потенциал на фотобарабан.
Лазерный луч сканирует фоточувствительный барабан, чтобы нейтрализовать отрицательные заряды на частях барабана. На барабане формируется электростатическое скрытое изображение, где отрицательные заряды были нейтрализованы.
Разрядный цилиндр приходит в контакт с фоточувствительным барабаном для нанесения тонера на электростатическое скрытое изображение.
Заряды на открытой области барабана показаны как положительные на рис. 4-10 Проявка (стр. 53). Заряды фактически отрицательные, но они более положительные, чем заряды на цилиндре проявления.
Тонер приобретает отрицательный заряд через трение от разрядного цилиндра и ракеля. Когда отрицательно заряженный тонер приходит в контакт с барабаном, тонер прилипает к электростатическому скрытому изображению. Изображение на барабане становится видимым благодаря тонеру.

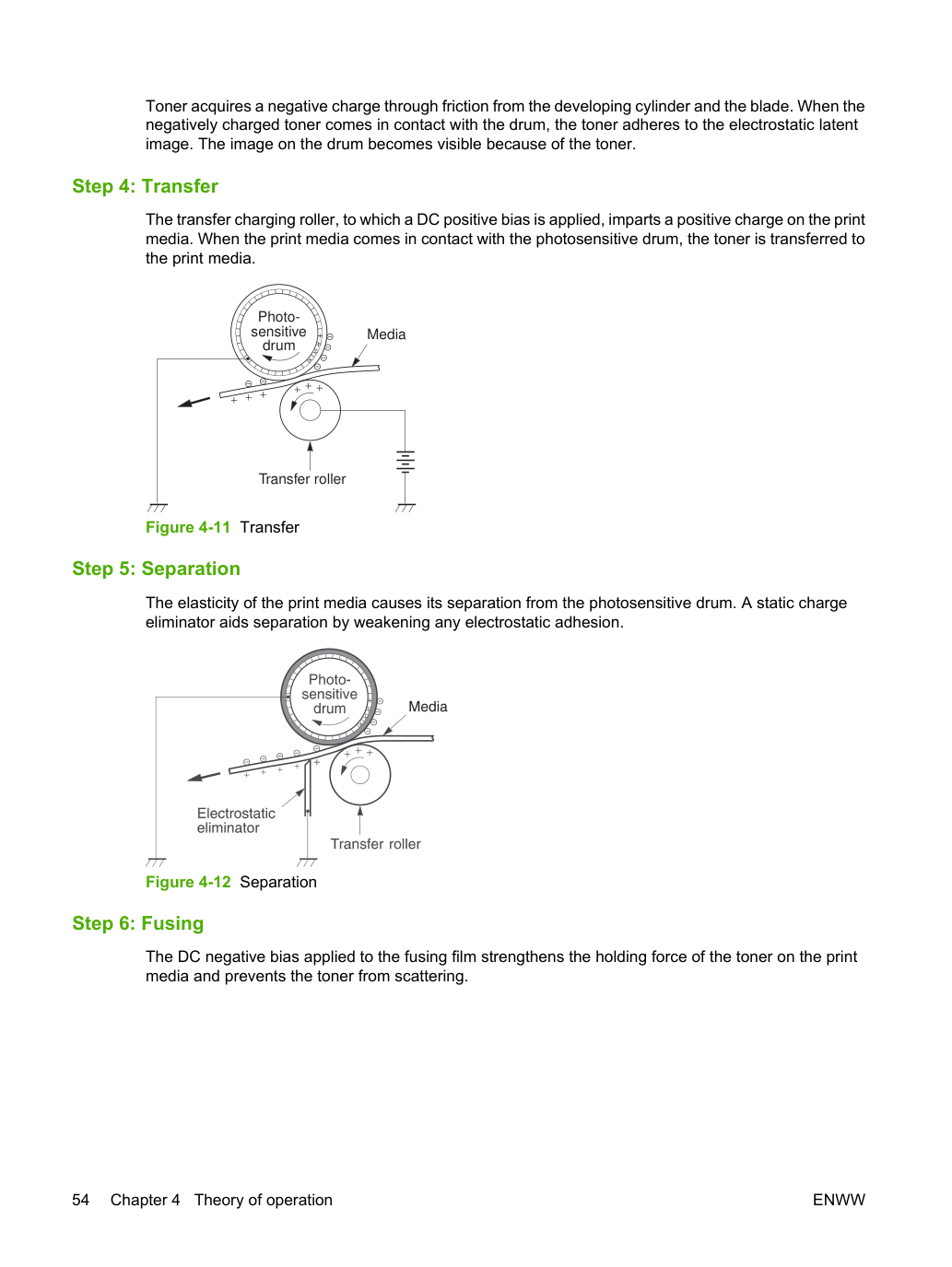

Ролик переноса зарядки, на который подано смещение DC положительное, придаёт положительный заряд печатной бумаге. Когда печатная бумага входит в контакт с фотобарабаном, тонер переносится на печатную бумагу.
фотобарабан Рис. 4-11 Этап переноса Шаг 5: Отделение Упругость печатной бумаги вызывает её отделение от фотобарабана. Элиминатор статического заряда помогает отделению, ослабляя любое электростатическое притяжение.

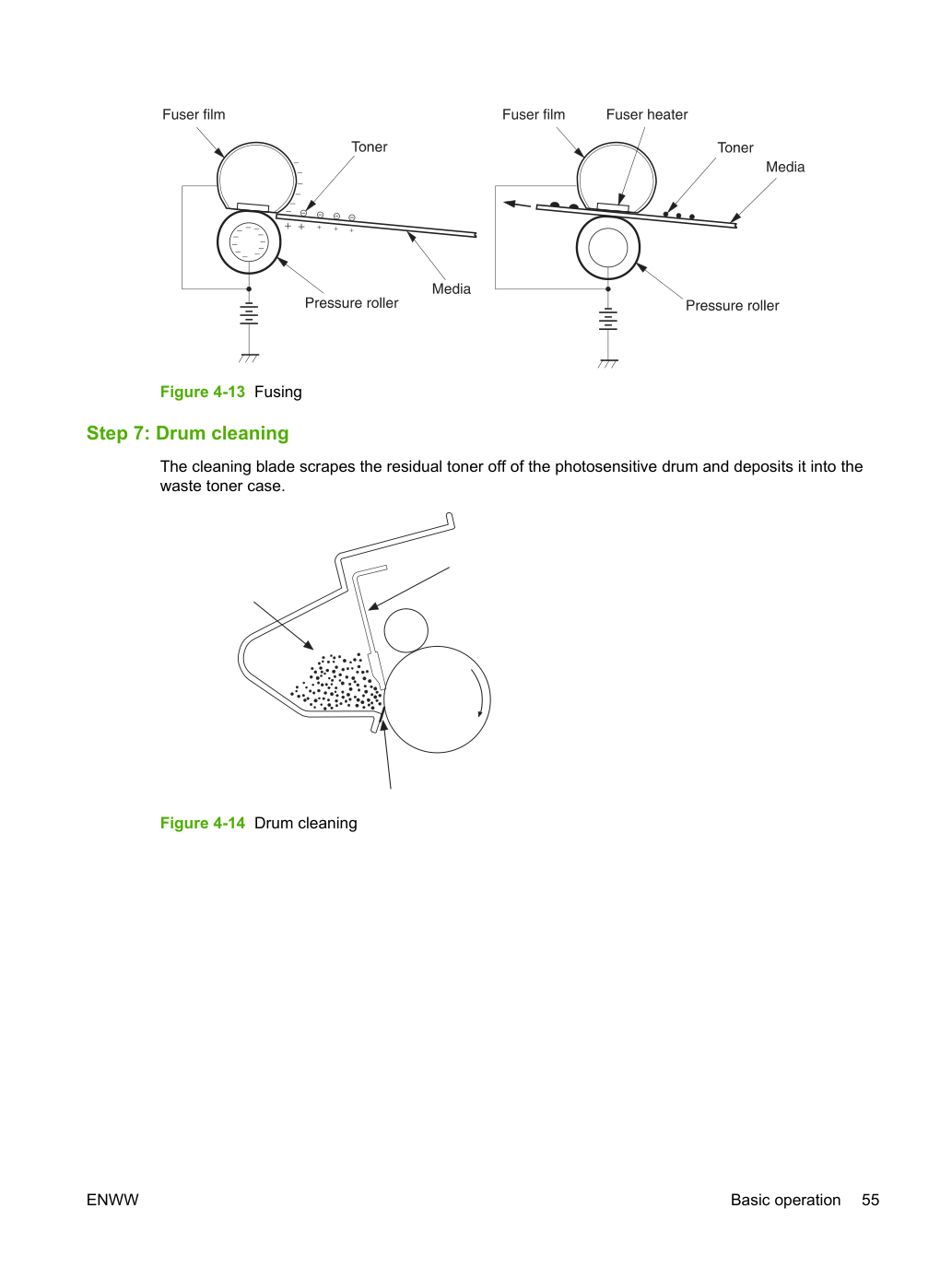

Смещение DC отрицательное, подаваемое на плёнку термоузла, усиливает силу удержания тонера на печатной бумаге и предотвращает рассеивание тонера.
Очищающее лезвие соскабливает остаточный тонер с печатного барабана и отправляет его в контейнер для отработанного тонера.

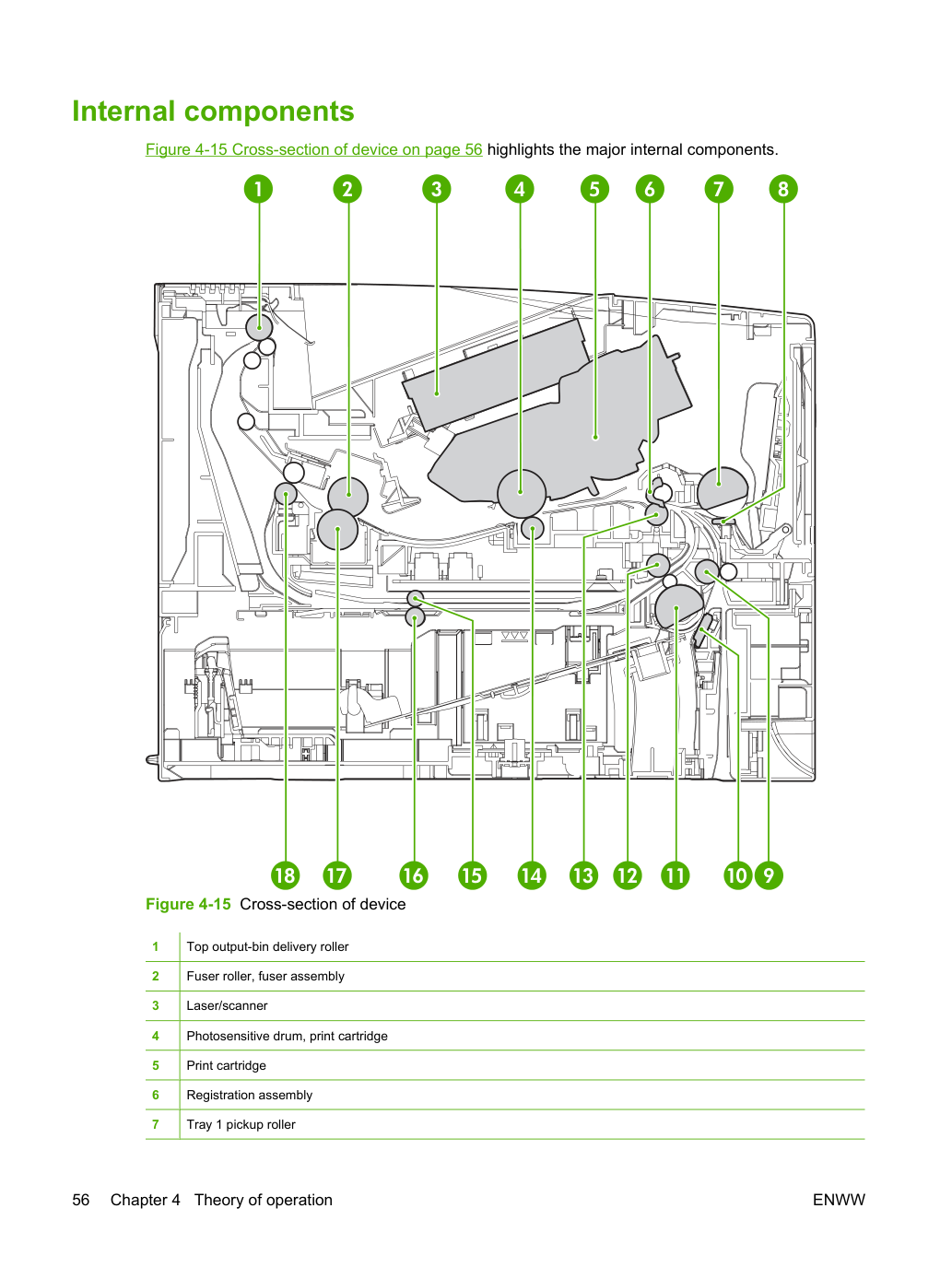

На рис. 4-15 Поперечное сечение устройства (стр. 56) выделены основные внутренние компоненты.
работа. Таблица 4-2 Последовательность включения (стр. 58) описывает каждый этап последовательности включения.
От включения питания до завершения первоначального привода главного двигателя Обнаруживает наличие картриджа печати. Устраняет потенциал с поверхности барабана и очищает ролик переноса.

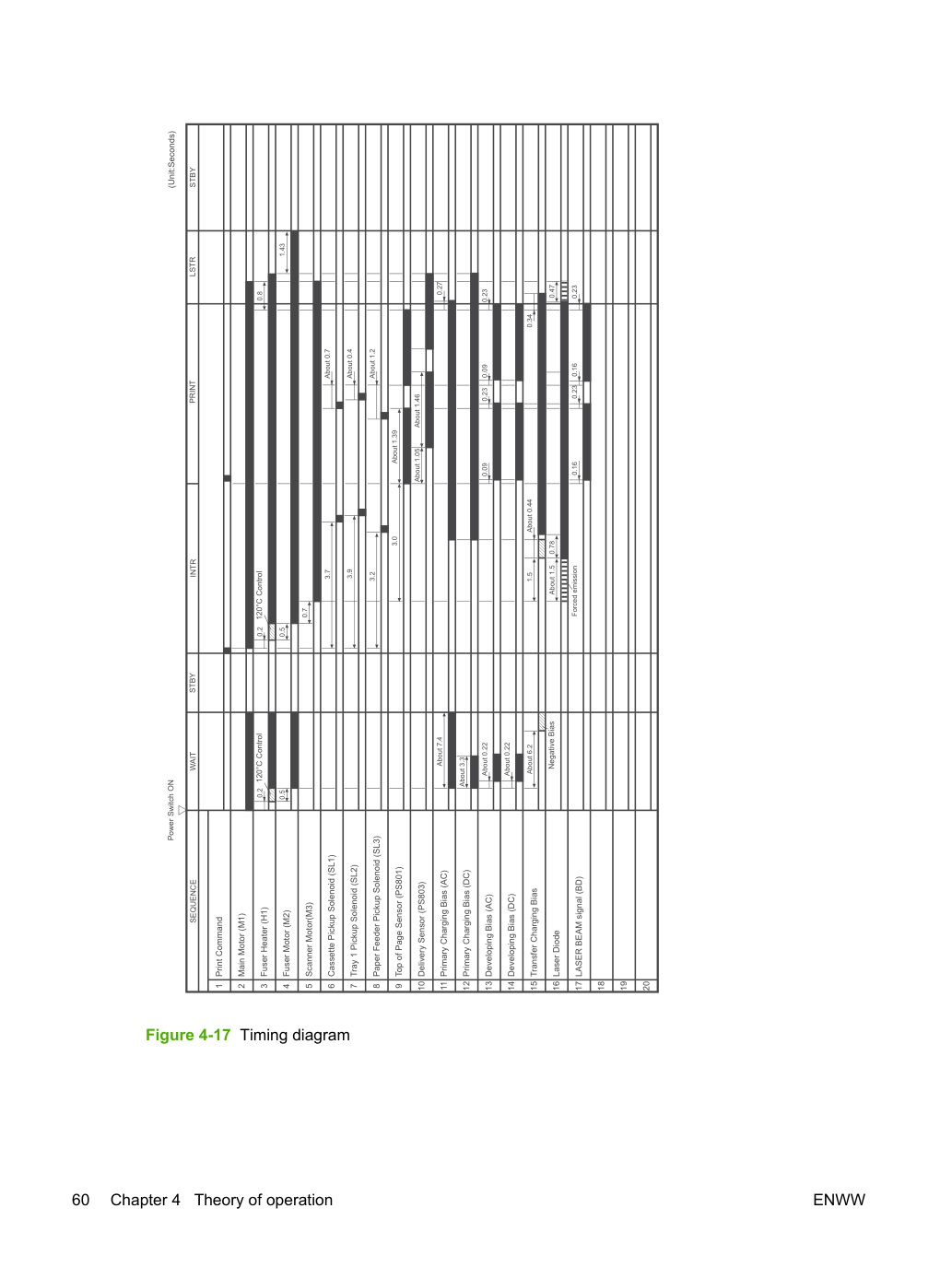

см. Таблица 4-2 Последовательность включения (стр. 58) для полного описания периода WAIT (включение питания). Также см. рис. 4-17 Диаграмма синхронизации (стр. 60) для подробной информации о синхронизации устройства.
От конца периода WAIT или LSTR до отправки команды печати с форматтера или отключения питания.
Подготавливает устройство к получению команд печати INTR (начальное вращение) От момента команды печати до включения соленоида подачи.
Подготавливает фоточувствительный барабан к печати.
От конца периода INTR до обнаружения датчиком начала страницы задней кромки носителя.
Формирует изображение на фоточувствительном барабане и передает изображение тонера на носитель.
оборот) От конца периода PRINT до остановки главного двигателя.
Доставляет последнюю страницу задания печати.
После LSTR устройство либо возвращается в STBY, либо, если другая команда печати была отправлена от форматтера, переходит в INTR.
Начальный запуск нагревателя термоузла. Нагреватель термоузла достигает поверхностной температуры 120°C.

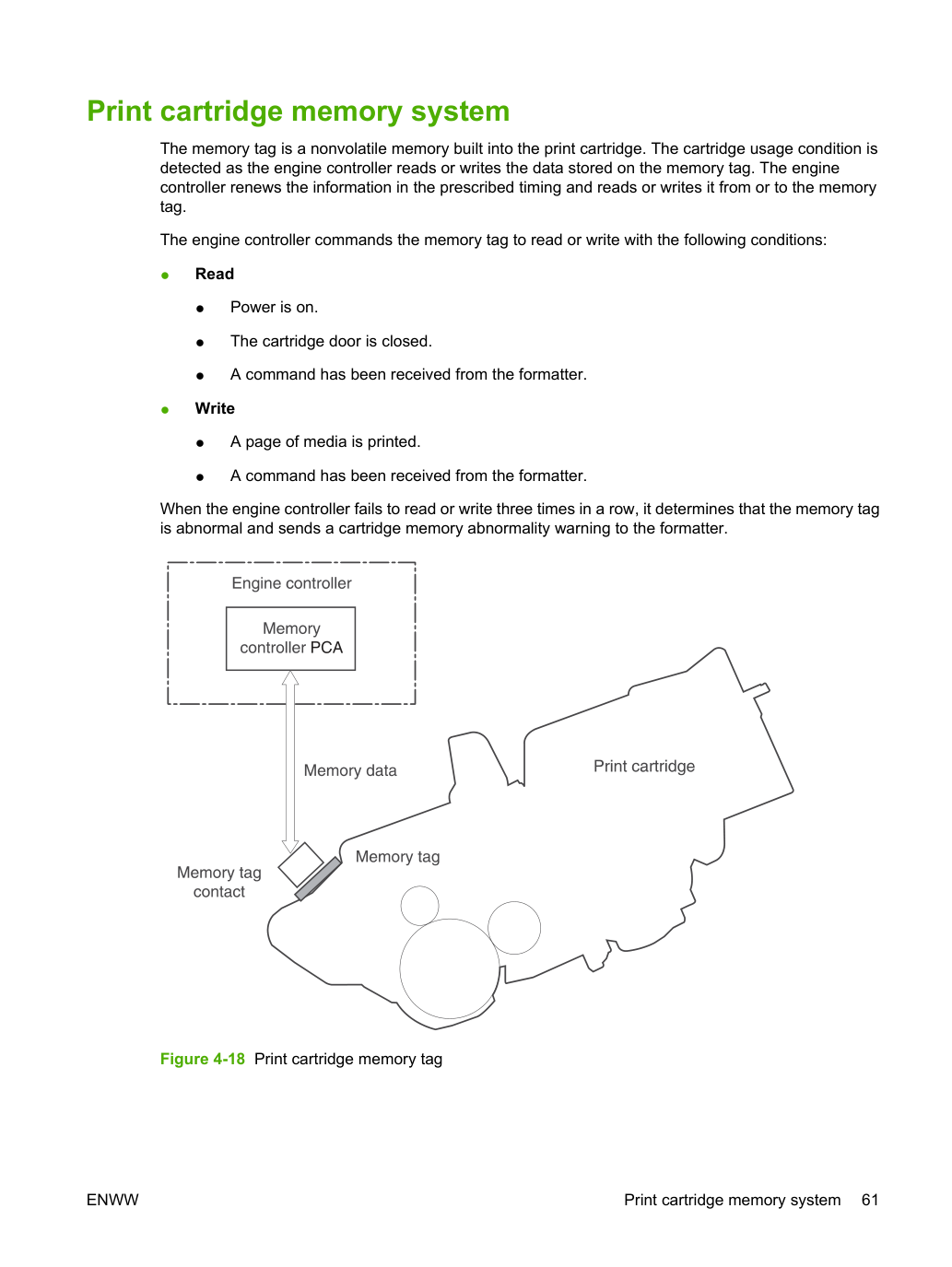

Память-тег — это энергонезависимая память, встроенная в картридж. Состояние использования картриджа определяется по мере того, как контроллер двигателя читает или записывает данные, хранящиеся в памяти-теге. Контроллер двигателя обновляет информацию в установленное время и считывает или записывает её в память-тег.
Контроллер двигателя управляет памятью-тегом для чтения или записи при следующих условиях:
От форматтера получена команда.
От форматтера получена команда.
Когда контроллер блока трижды подряд не может прочитать или записать данные, он определяет, что метка памяти картриджа неправильна, и отправляет предупреждение об аномалии памяти картриджа на форматтер.
