В данной главе документируются только удаление и замена заменяемых на месте эксплуатации узлов (FRU).
Стратегия удаления и замены. Заменяйте детали в обратном порядке их удаления. Направления для сложных или критических процедур замены включены.
Кромки листового металла устройства могут быть острыми. Соблюдайте осторожность при работе с устройством.

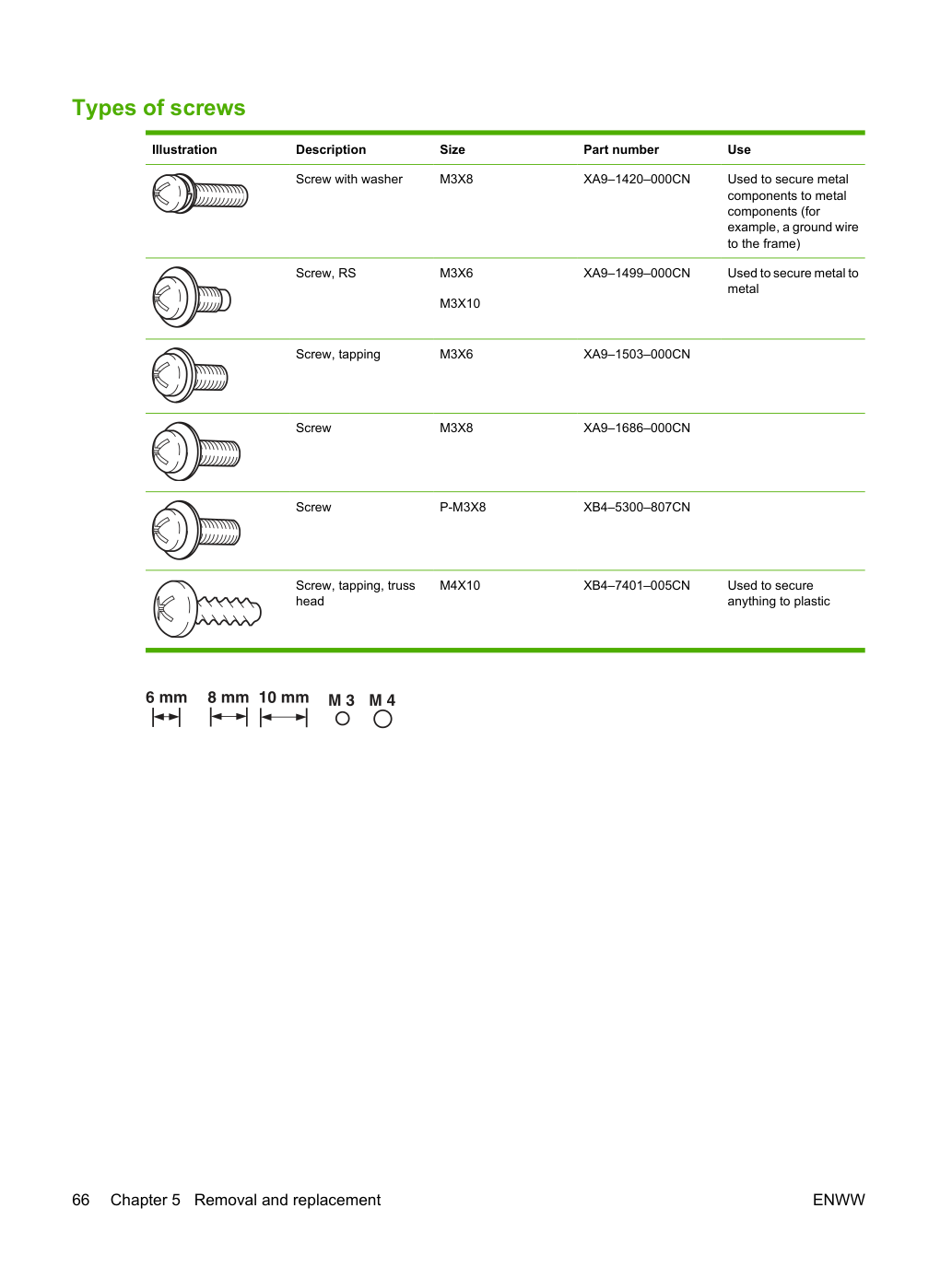

Запомните длину, диаметр, цвет, тип и местоположение каждого винта. При сборке убедитесь, что каждый винт возвращён в исходное положение.
Неправильно проложенные или ослабленные кабели могут помешать другим внутренним компонентам и могут быть повреждены или сломаны. Потрёпанные или защемленные кабели могут быть трудны для обнаружения. При повторном подключении кабелей всегда используйте предоставленные петли для проводов, точки крепления или направляющие кабелей.
Устройство содержит детали, чувствительные к электростатическому разряду (ESD). Всегда обслуживайте устройство на защищённом от ESD рабочем месте или используйте коврик ESD.
Обратите внимание на символ ESD (показан ниже) для определения деталей, чувствительных к ESD. Защитите эти детали, используя браслет ESD и поместив чувствительные к ESD детали в защитные пакеты ESD.
Для обслуживания этого устройства необходимы следующие инструменты:
Отвёртка pozidriv повредит головки винтов на устройстве. Используйте отвёртку #2 Phillips.
Если вы используете многоскоростную отвёртку, используйте ограничитель крутящего момента.
Ремонт устройства обычно начинается с использования встроенной диагностики устройства и следующего двухэтапного процесса:
Локализуйте проблему в основной системе (например, в сети или сервере, или в устройстве).
Устраните проблему, используя процедуры из главы 6.
После обнаружения неисправной детали устройство обычно может быть отремонтировано на уровне узла путём замены заменяемых в полевых условиях узлов (FRU). Некоторые механические узлы могут потребовать ремонта на уровне подузла. Компания Hewlett-Packard не поддерживает замену компонентов на печатных монтажных платах.
Перед выполнением обслуживания. Выполните процедуры предварительного обслуживания перед тем, как приступить к обслуживанию.
Удалите всю бумагу из устройства.
Отключите кабель питания и кабель интерфейса.
Поднимите устройство с установленных дополнительных лотков.
Поместите устройство на коврик ESD. Если коврик ESD или защищённое от ESD рабочее место недоступно, разрядите статическое электричество корпуса и заземлите шасси устройства перед обслуживанием.
Используйте следующую диаграмму для определения, какие детали необходимо удалить перед удалением других деталей.
Переустановите картридж печати.
Верните всё мелкосортировочное оборудование в лотки.
Подключите кабель питания и включите устройство.
Не все крышки должны быть удалены для доступа к различным FRU. см. Порядок снятия деталей (стр. 68), если вы не уверены, какие крышки должны быть удалены.

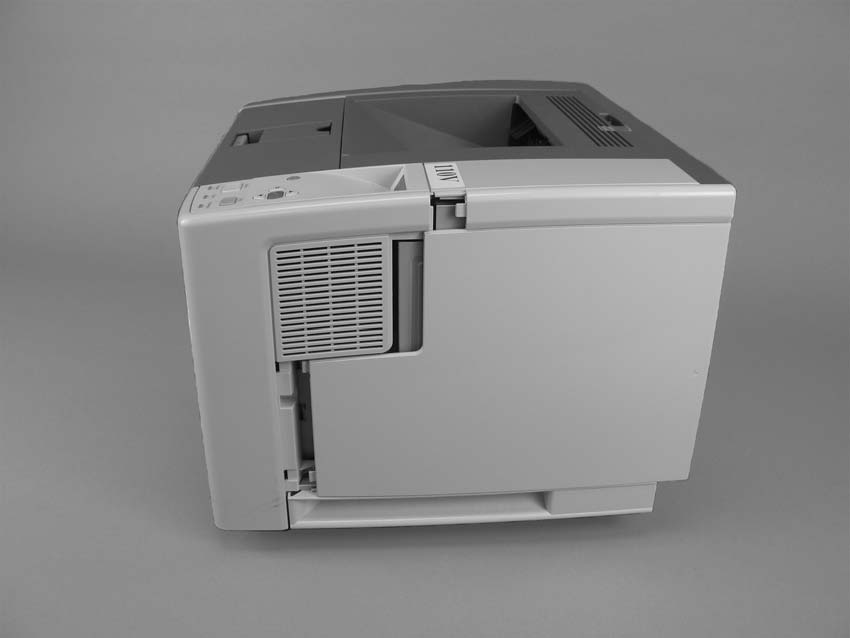

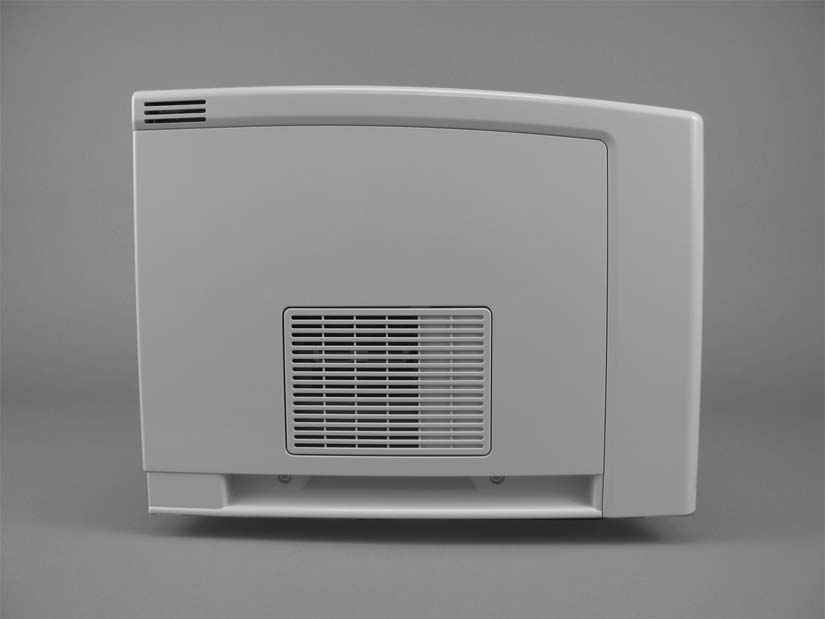

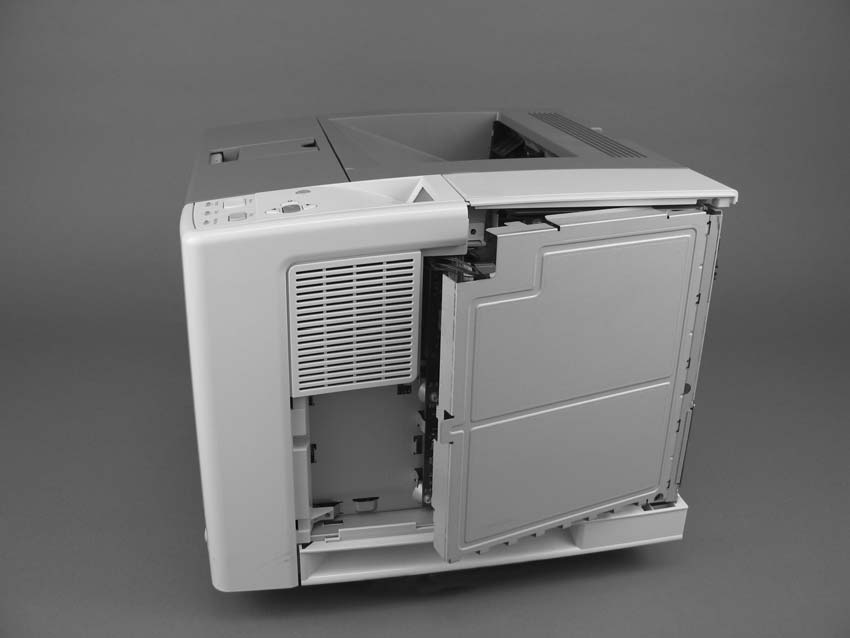

Сдвиньте правую боковую крышку в сторону задней части устройства, чтобы отсоединить её от передней правой крышки и рукоятки правой стороны.
Поднимите крышку с устройства.
Откройте дверцу выходного лотка сзади.
Освободите один фиксатор (выноска 2) на задней части устройства, надавив на фиксатор через отверстие в шасси в сторону задней части устройства, затем поверните крышку в сторону от устройства на задней части.
Слегка поднимите крышку, сдвиньте её в сторону передней части устройства, чтобы очистить фиксаторы спереди, затем поднимите крышку с устройства.

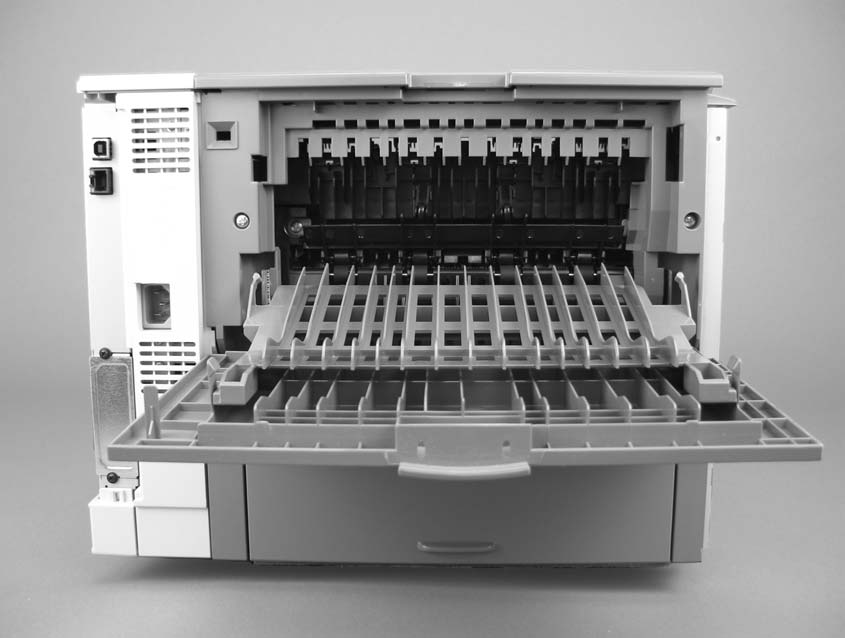

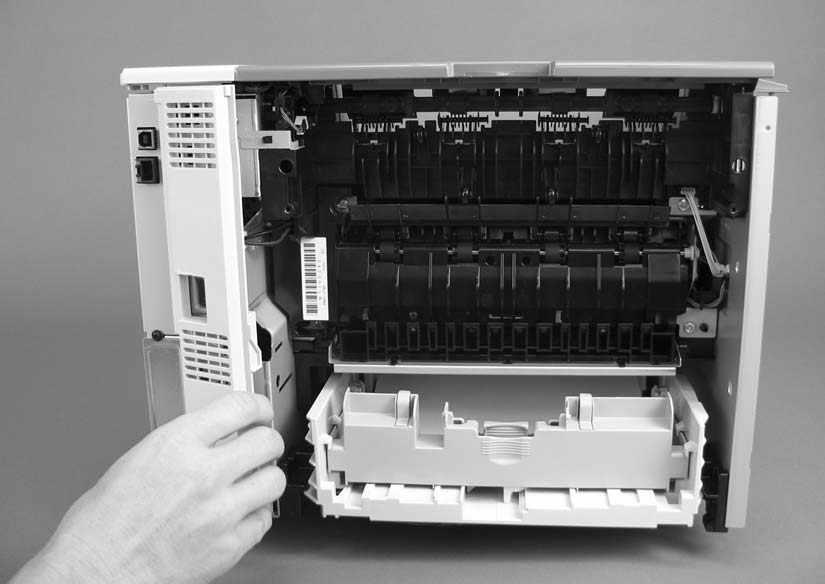

Откройте заднюю дверцу выходного лотка полностью, нажмите на дверцу вниз, чтобы разблокировать два упора дверцы (выноска 1), затем выверните два винта (выноска 2).
Поднимите нижнюю часть крышки (cover) первой, чтобы разблокировать направляющие язычки в верхней части задней крышки, затем поднимите крышку и отодвиньте её от устройства.
Снимите заднюю крышку (cover). См. Back cover на странице 72.
Поверните крышку I/O, чтобы очистить язычки на правой стороне крышки.
Поднимите крышку (cover) с устройства.
Снимите следующие компоненты:
Выверните один винт (выноска 1) с правой стороны в задней части устройства.
Сдвиньте крышку (cover) назад, затем поднимите крышку и отодвиньте её с устройства.
Снимите следующие компоненты:
Поднимите крышку (cover) с устройства.
Снимите следующие компоненты:
Разверните крышку (cover), чтобы освободить два язычка (выноска 2) в передней части устройства.
Поверните крышку (cover) в сторону от устройства.
Снимите следующие компоненты:
Снимите провод заземления с узла вентилятора (выноска 1), отсоедините один кабель (выноска 2) на плате форматера и выверните один винт заземления (выноска 3).
Снимите панель управления с устройства.
Для правильной переустановки панели управления используйте локационный штифт (выноска 4) и установите металлическую переднюю часть узла панели управления (выноска 5) перед шасси устройства.
Снимите правостороннюю крышку (cover). См. Right-side cover на странице 69.

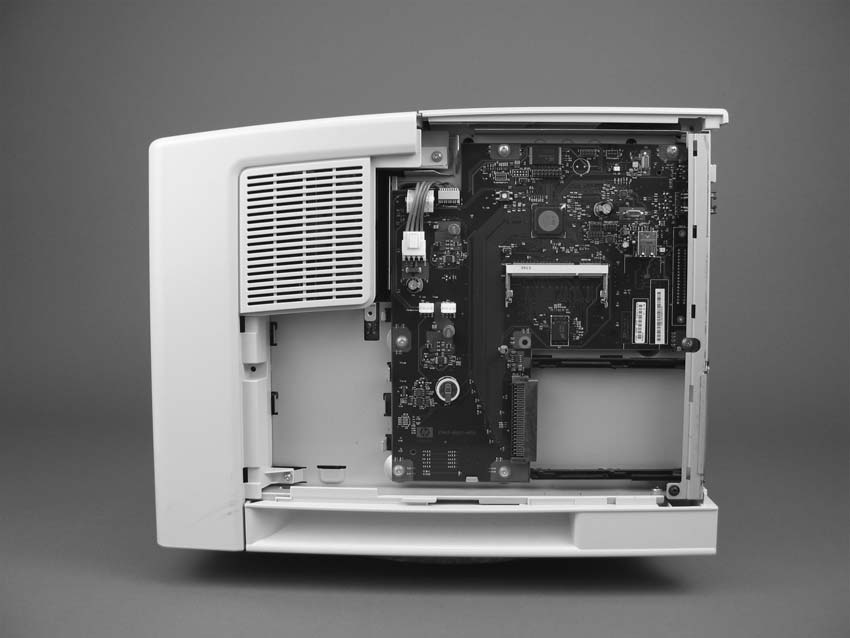

Откройте крышку форматера, а затем поднимите крышку с петель (позиция 1) в задней части крышки.

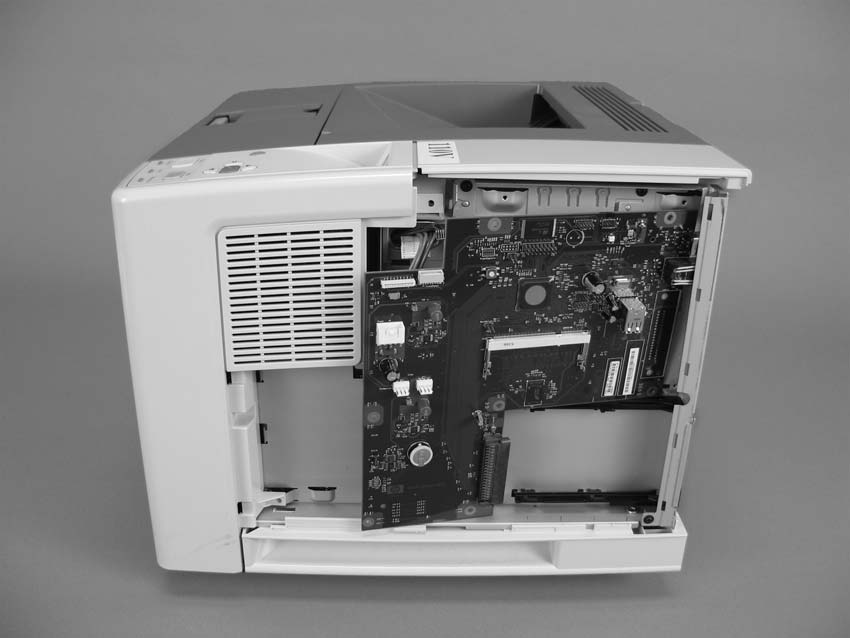

Отсоедините три кабеля (выноска 2), затем выверните шесть винтов (выноска 3).
Слегка потяните левую сторону платы форматера, затем сдвиньте её в направлении передней части устройства.
Снимите следующие компоненты:
Снимите направляющую входа дуплексера, разблокировав два язычка (выноска 1) на направляющей, затем сдвиньте направляющую в направлении задней части устройства.

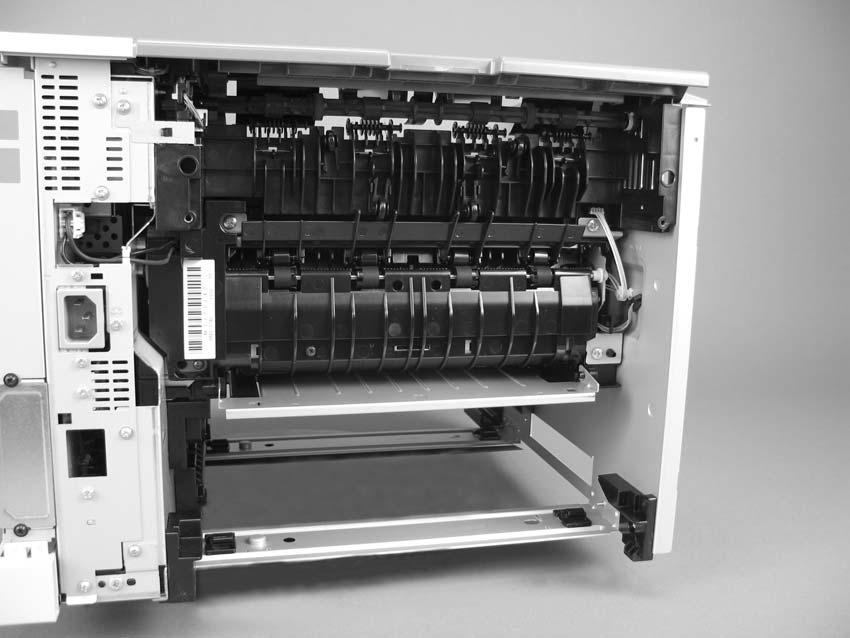

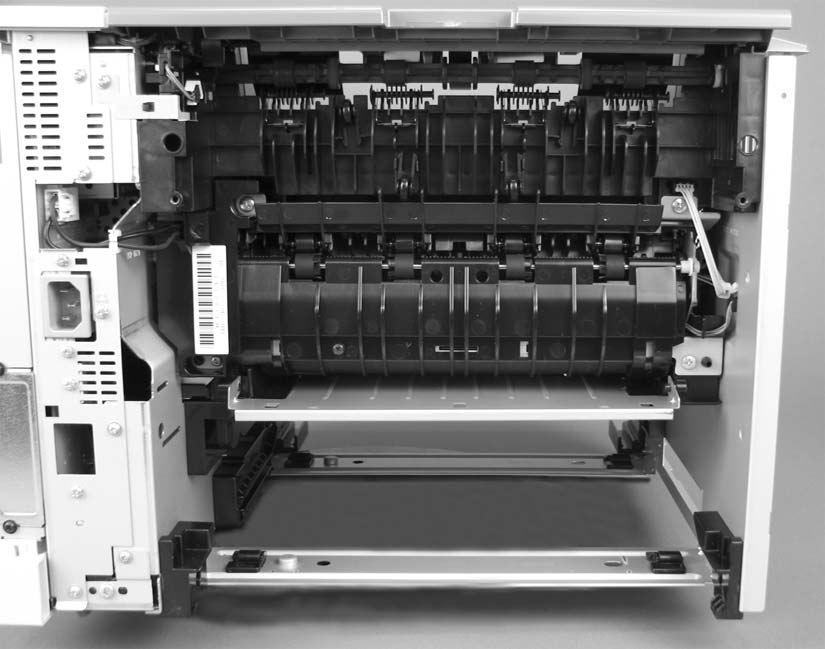

Рисунок 5-16 Снятие термоузла (Fuser) (1 из 3) Совет по переустановке Убедитесь, что оба язычка защелкиваются на место при переустановке направляющей входа дуплексера.
Отсоедините два кабеля справа внутри устройства (выноска 2), затем отсоедините кабель питания термоузла (Fuser) с левой стороны устройства (выноска 3).
Выверните три саморезующихся винта (выноска 4) и один винт заземления (выноска 5).
Слегка наклоните термоузел (Fuser) в направлении задней части устройства, затем сдвиньте его из задней части устройства.
Снимите все крышки (cover) (см. Covers на странице 69).
Разблокируйте один язычок (выноска 1) на воздушном канале, затем поднимите воздушный канал с устройства.
Отсоедините два кабеля (выноска 2) и выверните четыре винта (выноска 3).
Поднимите узел лазера/сканера с устройства.
Снимите следующие компоненты:

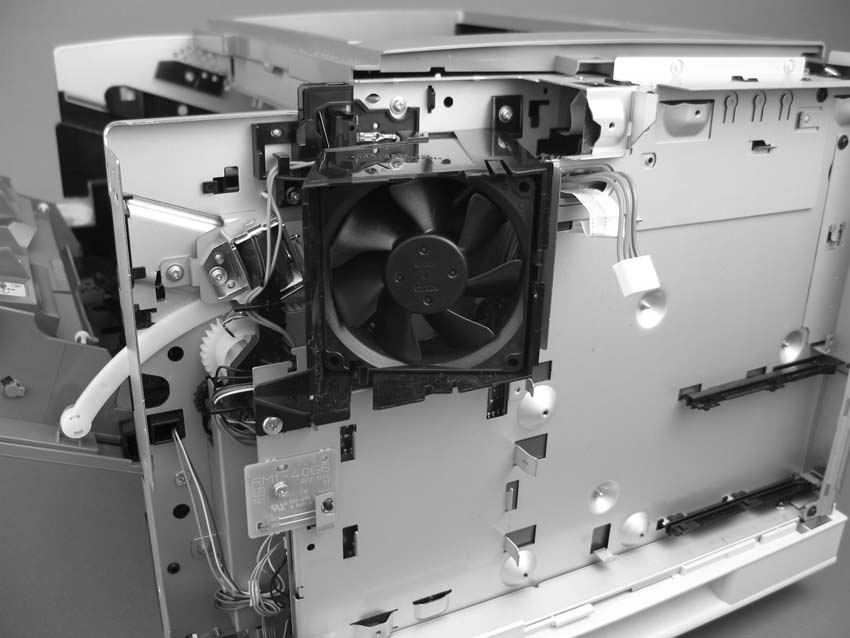

Выверните два винта (выноска 1) на узле вентилятора, отсоедините кабель вентилятора от ECU и снимите узел вентилятора.
Отсоедините 10 кабелей (выноска 2) от ECU, затем отсоедините и разведите в стороны переключатель дверцы картриджа и провода (выноска 3).
Рисунок 5-22 Снятие ECU (2 из 8) ПРИМЕЧАНИЕ Дополнительные сведения о разъёмах ECU см. Рисунок 6-9 ECU wiring на странице 195.
Выверните два винта (выноска 4), чтобы снять плату ввода-вывода (I/O plate).
Отсоедините и разведите в стороны два кабеля (выноска 5) и кабель питания термоузла (Fuser) (выноска 6) в задней части устройства.
Отсоедините кабель узла лазера/сканера (выноска 7).

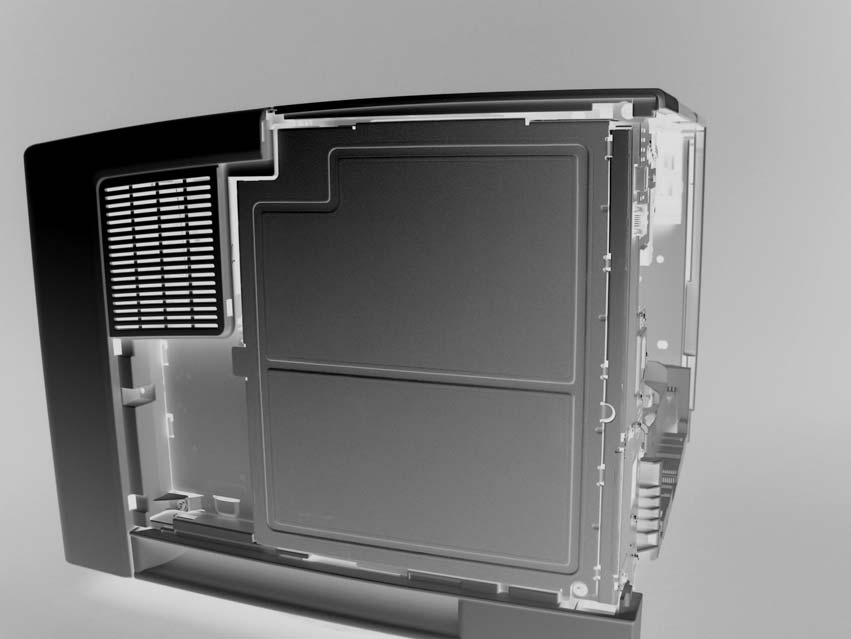

Выверните семь винтов (выноска 8) поддона ECU и выверните винт заземления (выноска 9).
Поверните верхнюю часть поддона ECU в сторону от устройства, затем отсоедините один плоский гибкий кабель (выноска 10) от узла лазера/сканера.
Отсоедините плоский кабель в нижней части ECU (выноска 11), затем потяните ECU в сторону от устройства.
Рисунок 5-28 Снятие ECU (8 из 8) ПРИМЕЧАНИЕ ECU и поддон ECU вместе составляют один модуль, подлежащий замене в полевых условиях (FRU). Разделять ECU и поддон ECU не требуется.
Убедитесь, что стержень выключателя питания в нижней части справа от ECU совмещён с рычагом переключателя (см. Gear assembly на странице 108). Если они не совмещены правильно, устройство не включится.
Снимите следующие компоненты:
В передней части устройства нажмите зелёную кнопку в верхней правой части проёма лотка 2, чтобы разблокировать пластину доступа.
В задней части устройства нажмите на один язычок (выноска 1), чтобы разблокировать пластину доступа, затем опустите пластину доступа до тех пор, пока другая сторона не сдвинется с другого язычка (выноска 2).
Сдвиньте поддон из устройства.
Снимите следующие компоненты:
Пластина доступа (см. Access plate на странице 96).
С правой стороны устройства выверните один винт заземления изнутри паза (выноска 1).
С левой стороны устройства отсоедините один зажим заземления (выноска 2), проведите зажим через отверстие в шасси устройства, затем выверните два винта (выноска 3).
Рис. 5-32 Снятие блока питания (2 из 5) Совет по переустановке Запомни, как кабель проходит и подключается к устройству.
Осторожно наклони устройство так, чтобы оно опиралось на верхнюю часть, передней стороной к себе.
В нижней части устройства удали два винта (обозначение 4), крепящих узел наклонного ролика к устройству, затем извлеки узел из устройства.
Удали два винта (обозначение 5) из защиты ленточного кабеля (обозначение 6), затем извлеки защиту из устройства.
Удали оставшиеся три винта (обозначение 7) из поддона блока питания.
С перевёрнутым устройством и задней стороной к себе слегка приподними дальний от себя край поддона блока питания, сдвинь его вправо, приподними левый край, отведи кабели и отключи два кабеля (обозначение 8).
При снятии блока питания отметь расположение незакрепленной пружины заземления (обозначение 9).
Возможно, потребуется переустановить пружину перед переустановкой блока питания.
Для переустановки узла наклонного ролика сначала сдвинь язычок (обозначение 10), затем вставь другой конец узла. Поверни ролик к задней части устройства для выравнивания шестерней. Убедись, что рычаг ролика (обозначение 11) не смещен.
Рис. 5-37 Переустановка узла наклонного ролика ПРИМЕЧАНИЕ Блок питания и поддон блока питания вместе представляют собой одну FRU. Разделять блок питания и поддон блока питания не требуется.
Снимите следующие компоненты:
Пластина доступа (см. Access plate на странице 96).
Извлеки одну незакрепленную пружину заземления (см. обозначение 11 на рис. 5-36 Расположение пружин заземления на странице 102) из устройства.
Ослабь провод заземления от направляющих кабелей (обозначение 1).
Не гни и не удаляй провод заземления.

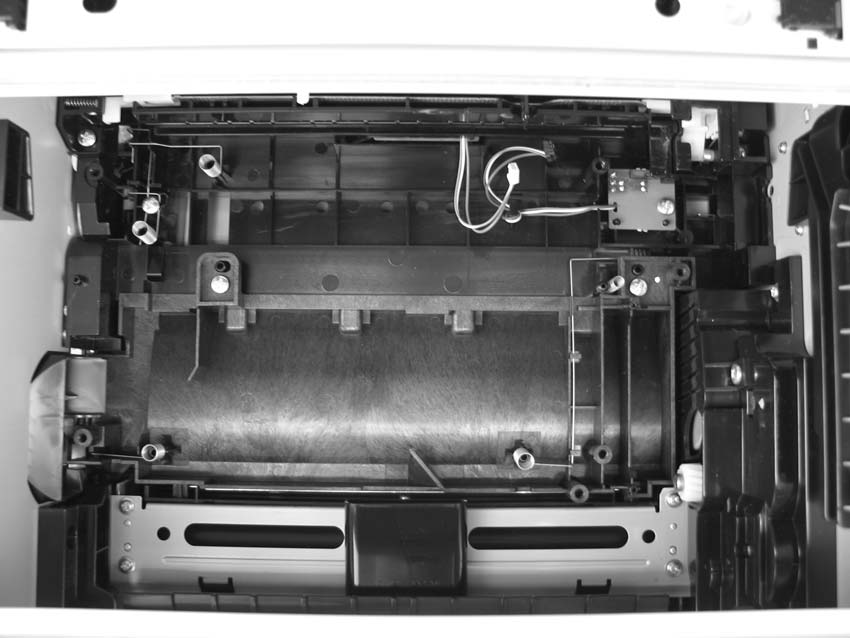

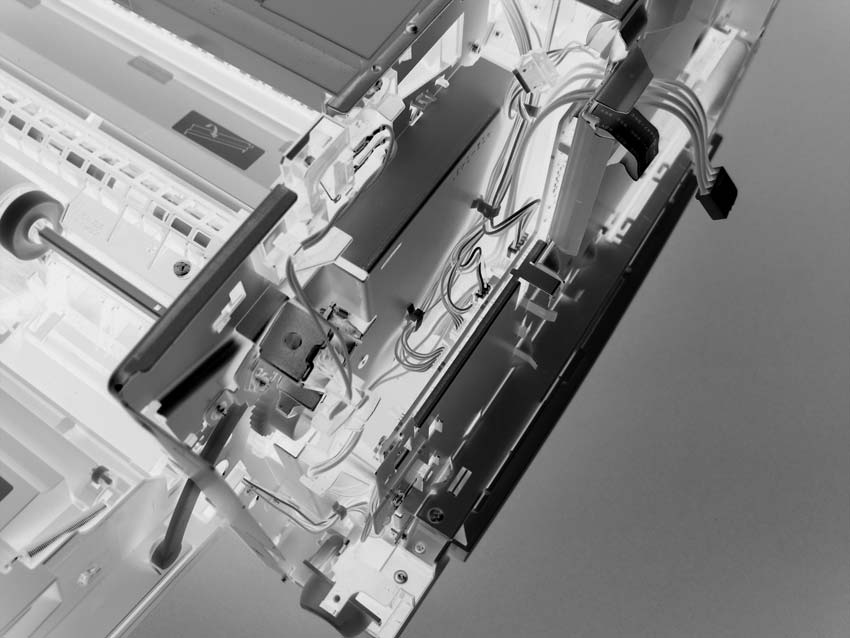

На краю узла, дальнем от тебя, приподними правый угол, поверни узел против часовой стрелки и извлеки узел из устройства.
При переустановке убедись, что ослабленный провод заземления не мешает.
Снимите следующие компоненты:
Пластина доступа (см. Access plate на странице 96).
Узел направляющей подачи бумаги (см. Узел направляющей подачи бумаги на странице 104).
Удали три винта (обозначение 1) из крышки главного двигателя.
Удали три винта из двигателя (обозначение 2), затем отведи провод.
Рис. 5-40 Снятие главного двигателя (2 из 2) ПРИМЕЧАНИЕ Не пытайся отключить провод у главного двигателя. Провод постоянно подключен к главному двигателю.
Снимите следующие компоненты:

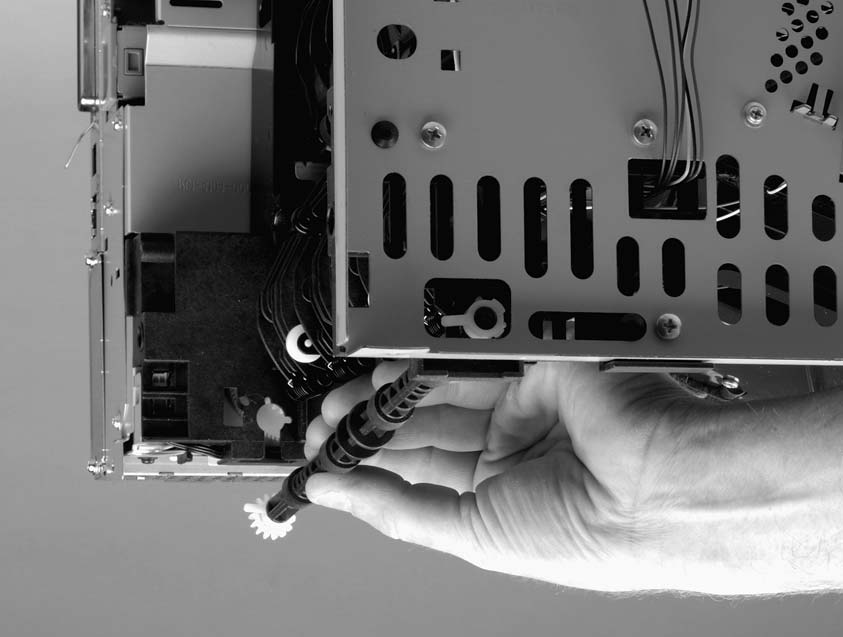

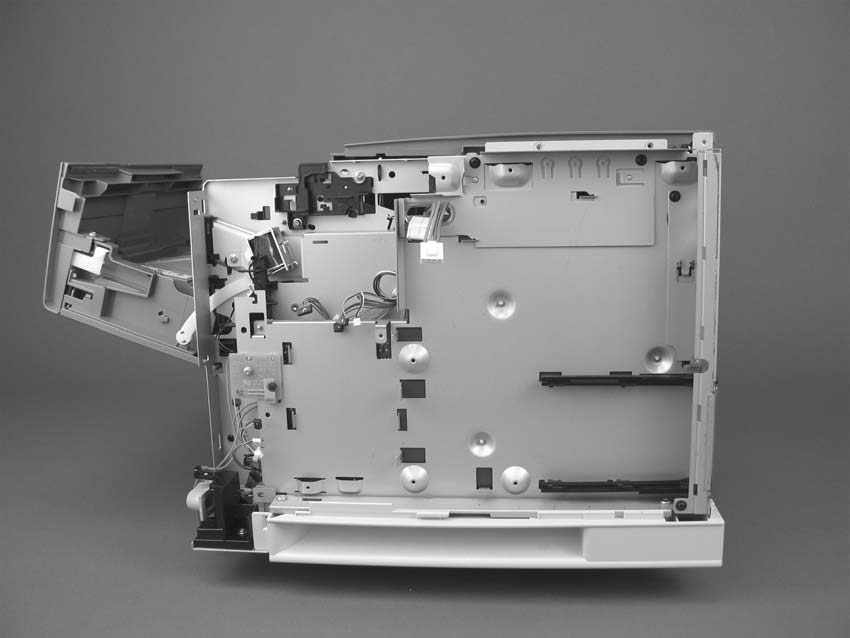

Удали два винта узла рычага переключателя (обозначение 1), сдвинь узел к передней части устройства, затем извлеки его из устройства.
Удали три кабеля из направляющих кабелей (обозначение 2).
Убедись, что ты дублируешь маршрутизацию кабелей при переустановке.

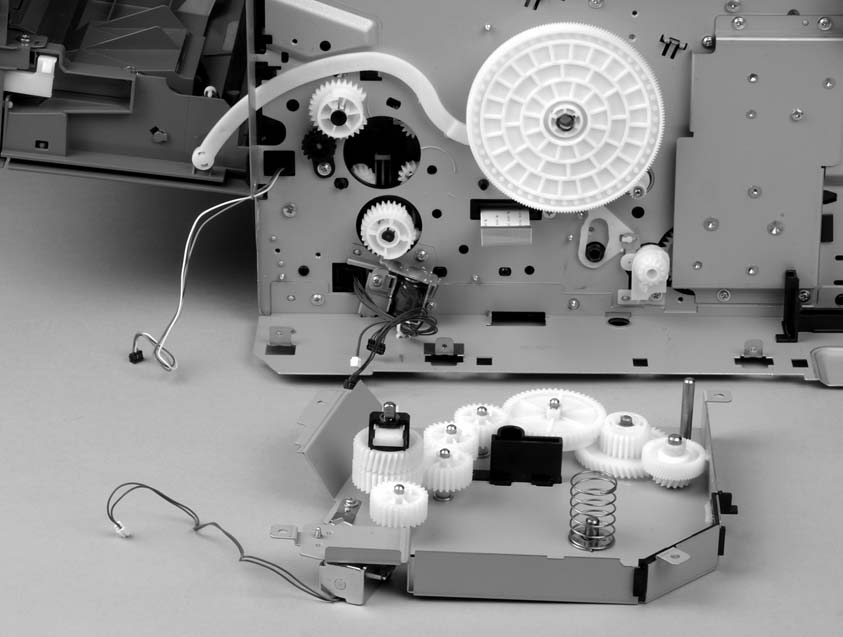

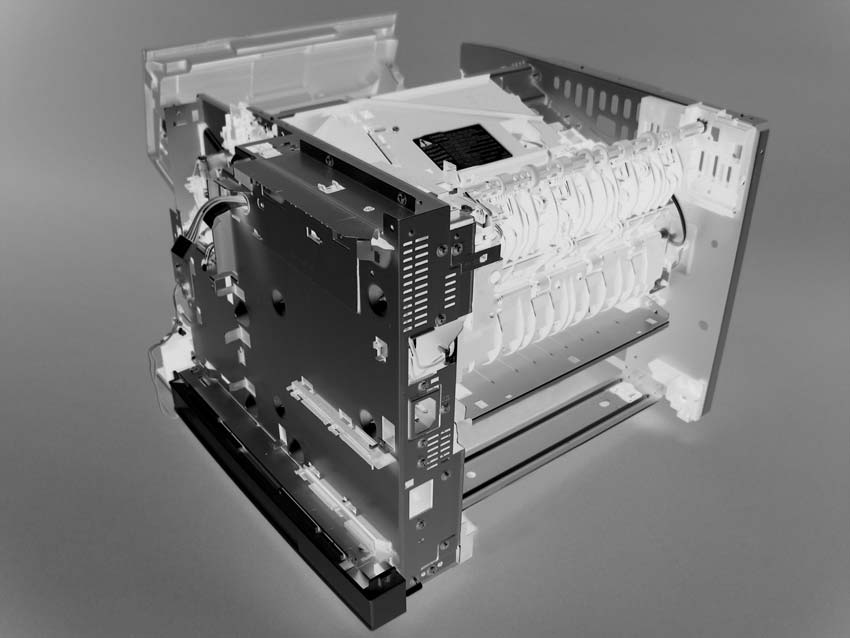

Удали четыре винта (обозначение 3) из пластины узла шестерней.
Извлеки узел шестерней прямо из устройства.
Пружина (обозначение 4 на рис. 5-43 Переустановка узла шестерней на странице 110) не закреплена на пластине узла шестерней или на большой шестерне. В результате пружина может выпасть из устройства при снятии узла шестерней.
Примечания по переустановке узла шестерней Совет по переустановке Закрой дверцу картриджа и прижми большую шестерню к корпусу устройства перед началом переустановки узла шестерней.
Пружина (обозначение 4) имеет «установочный штифт», который должен быть вставлен в маленькое отверстие в пластине узла шестерней перед переустановкой.
Используй стержень (обозначение 5) на пластине узла шестерней как указатель для определения правильного положения узла шестерней. Вставь стержень в отверстие в нижней шестерне на корпусе устройства.
Снимите следующие компоненты:

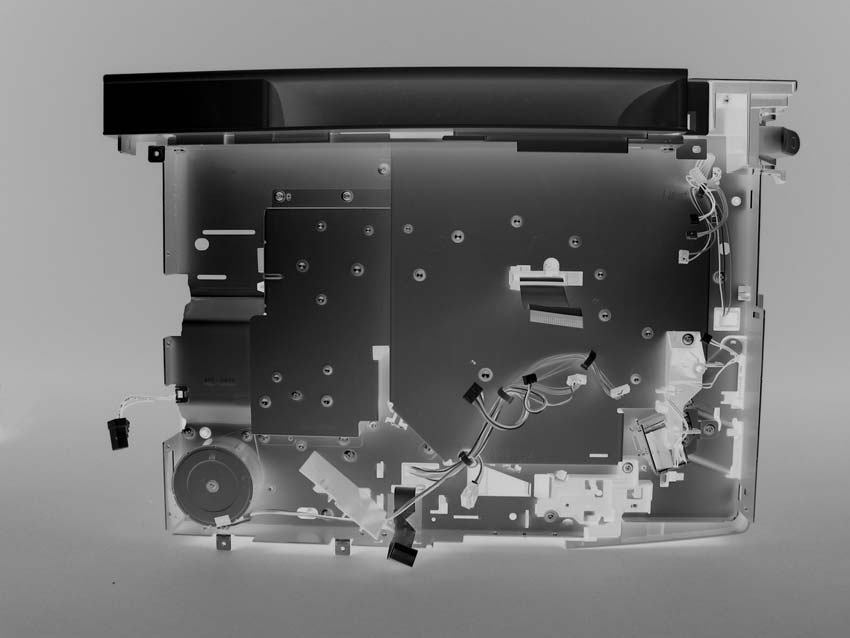

Удали один винт (обозначение 1), затем отключи и отведи кабель соленоида (обозначение 2) от ЭБУ.
Снимите соленоид с корпуса устройства.
Снимите следующие компоненты:
Снимите соленоид с корпуса устройства.
Снимите все крышки (cover) (см. Covers на странице 69).

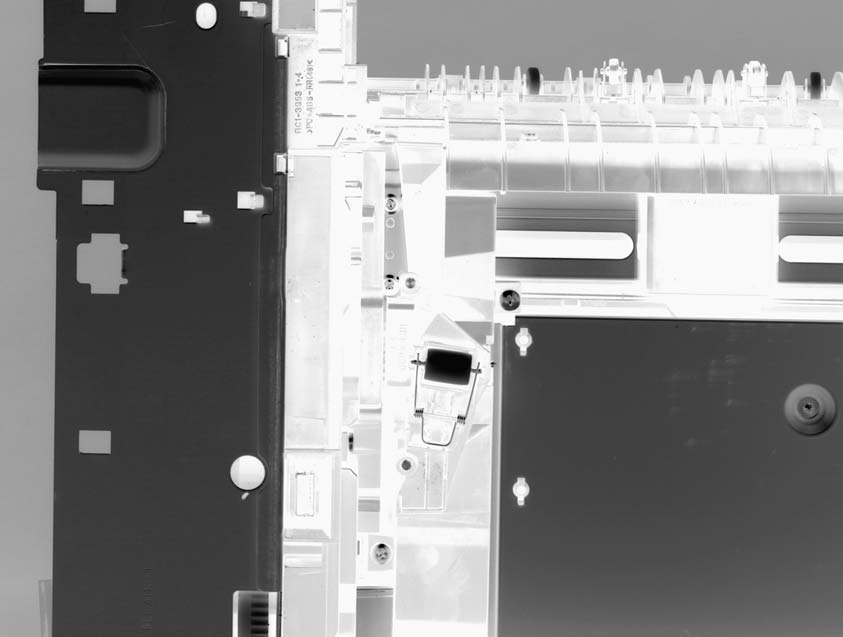

Отключи один кабель (обозначение 1), затем проведи кабель через отверстие в корпусе устройства.
Извлеки считыватель e-label из устройства.
Вставь язычок в передней части считывателя в металлический паз сначала.
Снимите следующие компоненты:

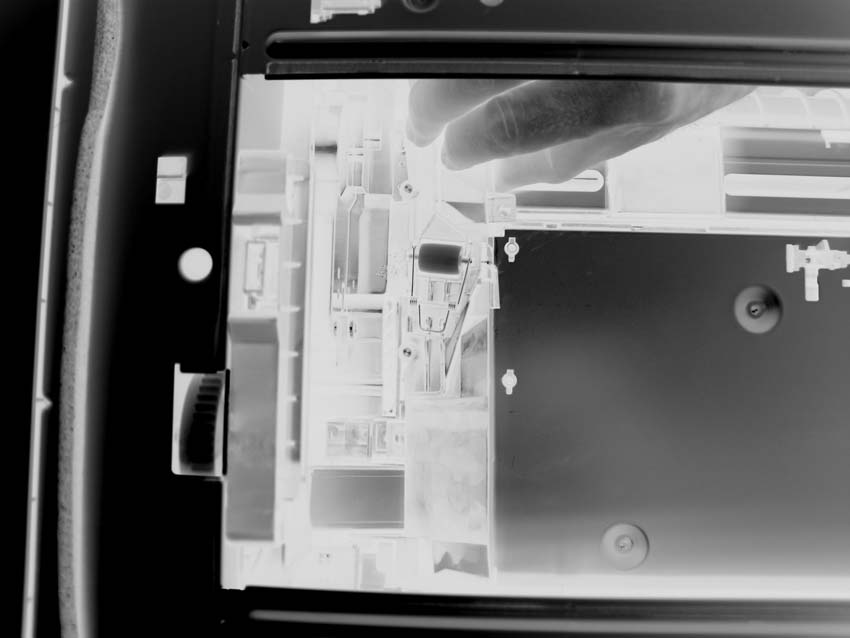

Поверни втулки (выноска 1) на обоих концах вала нижнего ролика так, чтобы они указывали в горизонтальном направлении.
Приподними конец с правой стороны устройства, затем сдвинь вал в сторону правой стороны, чтобы освободить отверстие на левой стороне корпуса устройства.
Удали крышку левой стороны (см. Крышка левой стороны на странице 70).

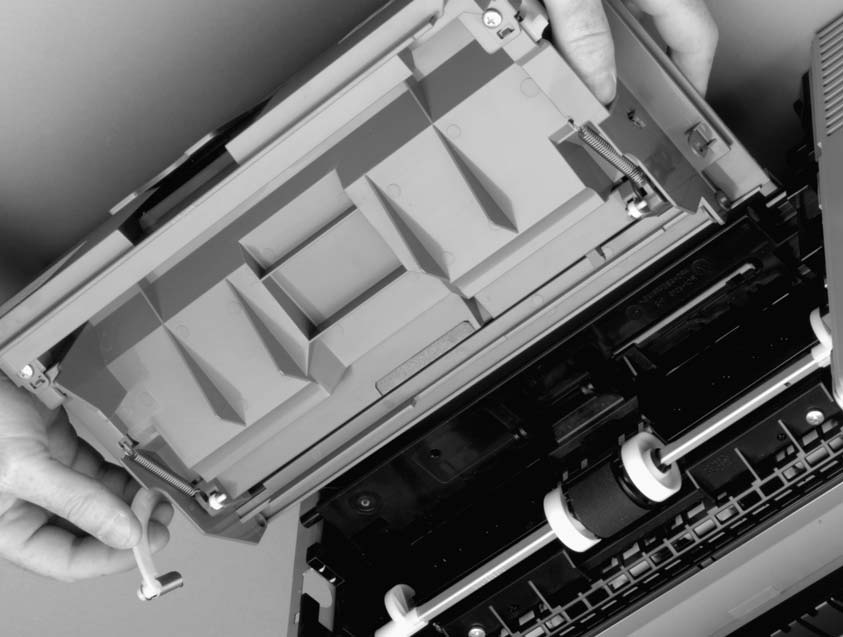

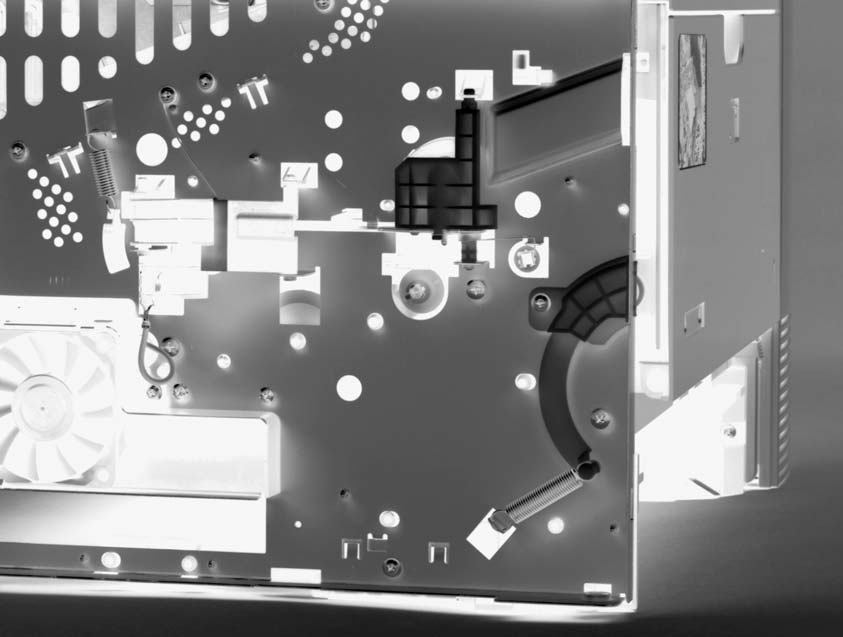

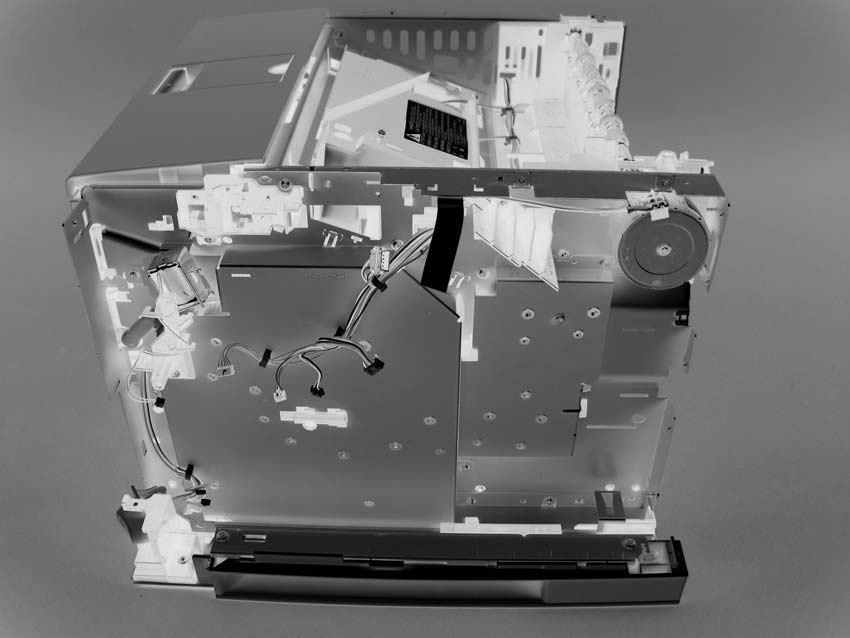

С закрытой дверцей картриджа отцепи пружину (обозначение 1) от корпуса устройства, затем удали один винт (обозначение 2).
Открой дверцу картриджа, затем используй отвертку с плоским жалом для отпускания рычага дверцы картриджа (обозначение 3) с правой стороны дверцы картриджа.
Сдвинь дверцу картриджа влево, со скоб, затем оттяни дверцу от устройства.

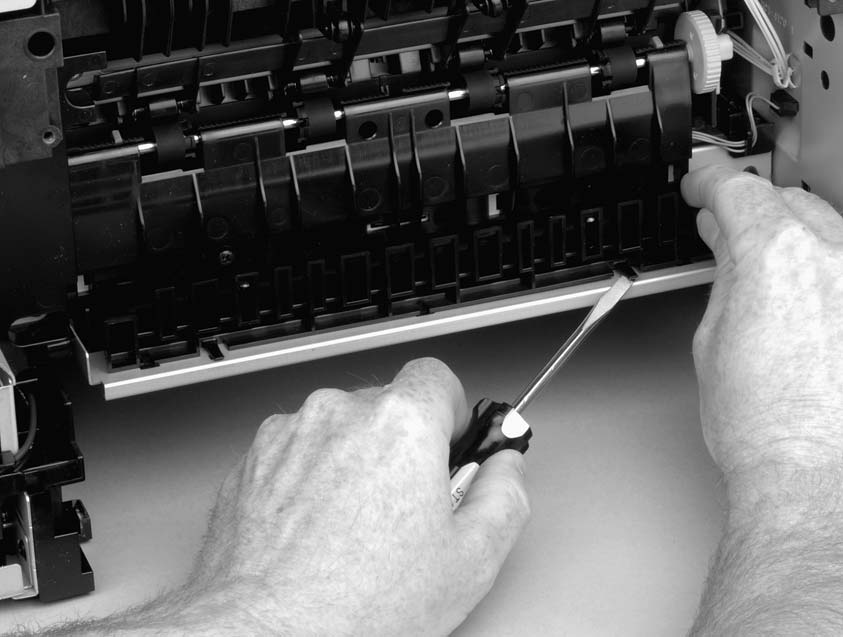

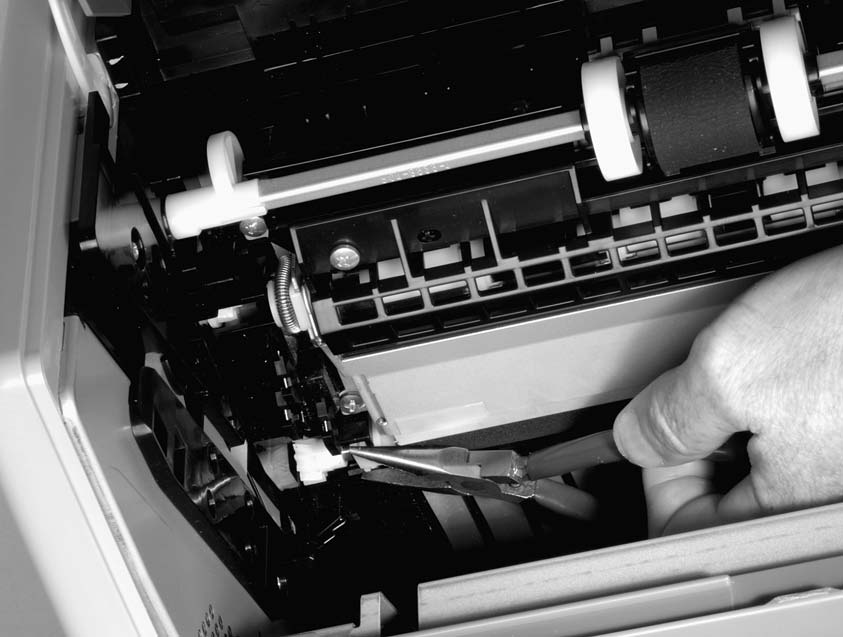

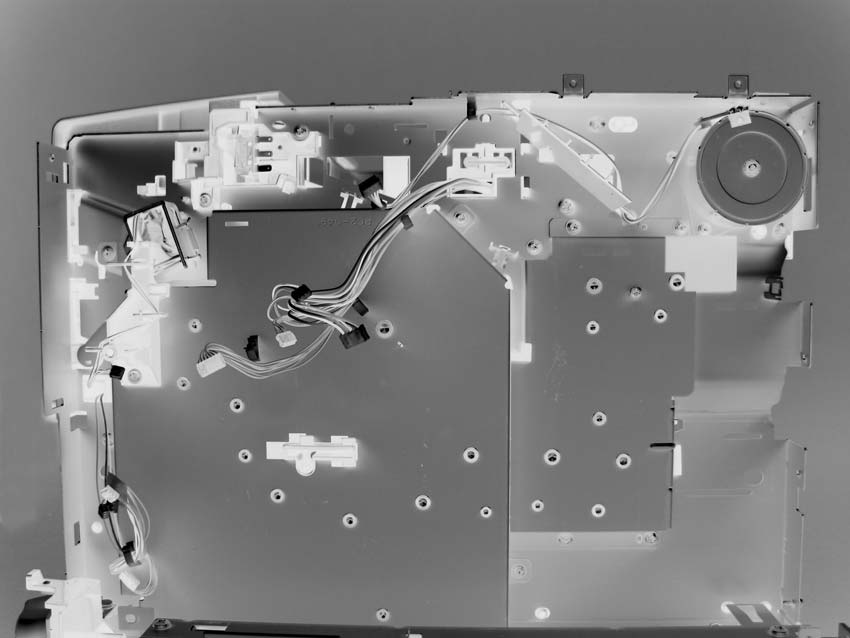

Отпусти левый конец вала переноса, используя плоскогубцы или маленькую отвертку с плоским жалом для сжатия двух язычков на левом конце вала переноса.
Используй плоскогубцы или отвертку с плоским жалом аналогичным образом для отпускания другого конца.
Извлеки вал переноса из устройства.
На левом конце передаточного ролика закреплена пружина. На правом конце ролика пружина крепится к устройству, а не к ролику. В результате пружина на правом конце остается в устройстве. Кроме того, узел шестерни на правом конце ролика не закреплен на ролике.
Будьте осторожны и не касайтесь поверхности нового передаточного ролика.
Совместите пружины с выступами на нижней части кронштейнов ролика перед установкой ролика на место.
Удали крышку левой стороны (см. Крышка левой стороны на странице 70).

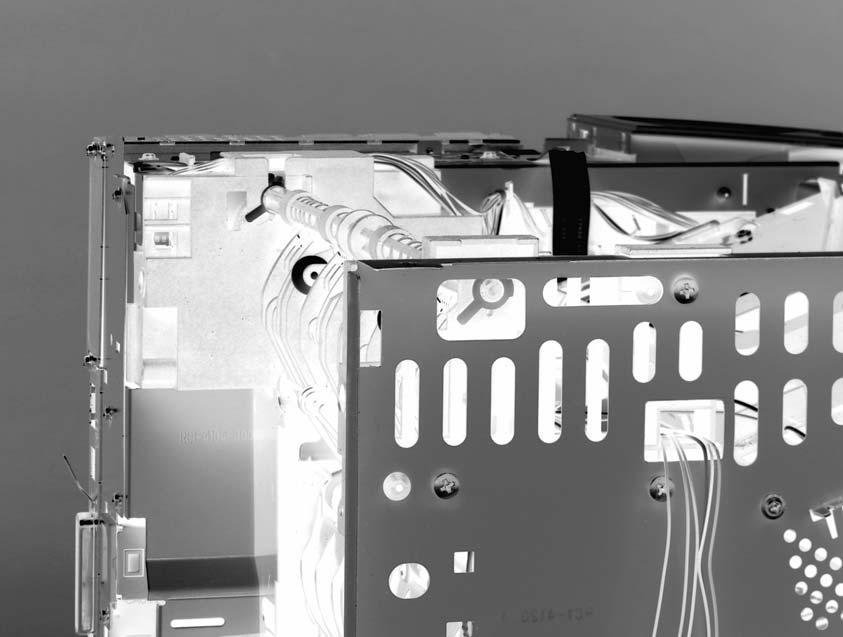

Отсоедините защелку на шестерне узла регистрации (выноска 1), затем сдвиньте шестерню со вала.
Удалите два винта (выноска 2) из крышки узла регистрации, затем снимите крышку из устройства.
Извлеките узел регистрации из устройства, сначала со стороны шестерни.
Раздвинь фиксаторы ролика захвата (выноска 1) с каждой стороны ролика захвата лотка 1, чтобы освободить ролик.
Поверните верхнюю часть ролика со вала, затем извлеките ролик из устройства.
Также следуй этим инструкциям для удаления любых опциональных роликов подачи лотка.
Переверните устройство на его заднюю сторону, поместив нижнюю часть устройства перед собой.

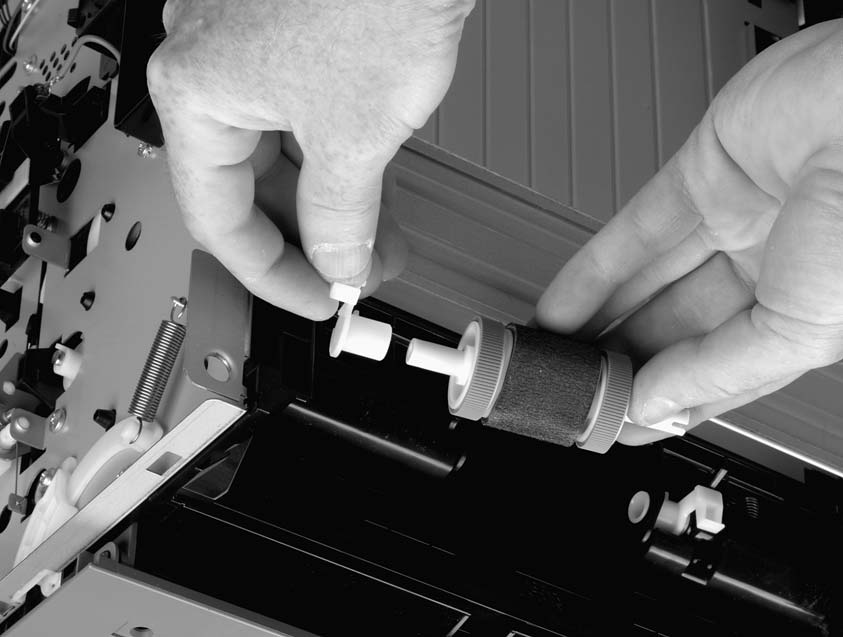

Поверните втулки (выноска 1) с каждой стороны ролика вниз.
Удали левую втулку, сдвинув втулку влево.
Сдвинь ролик и вал влево до полного выхода из отверстия правой втулки, затем подними правый конец вала.
Сдвиньте ролик и вал вправо, затем извлеките ролик и вал вместе из устройства.
Для замены сепаратора замени весь узел сепаратора.
Также следуйте этим инструкциям, чтобы удалить любые прокладки разделения дополнительного лотка.

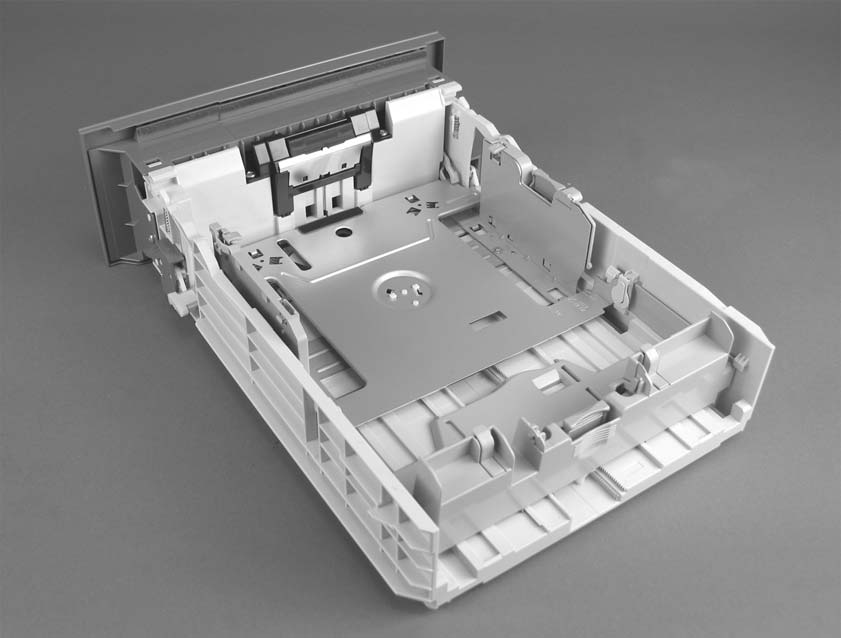

Извлеките лоток из устройства.
Удали два винта (выноска 1) из узла сепаратора.
Подними узел из лотка.
