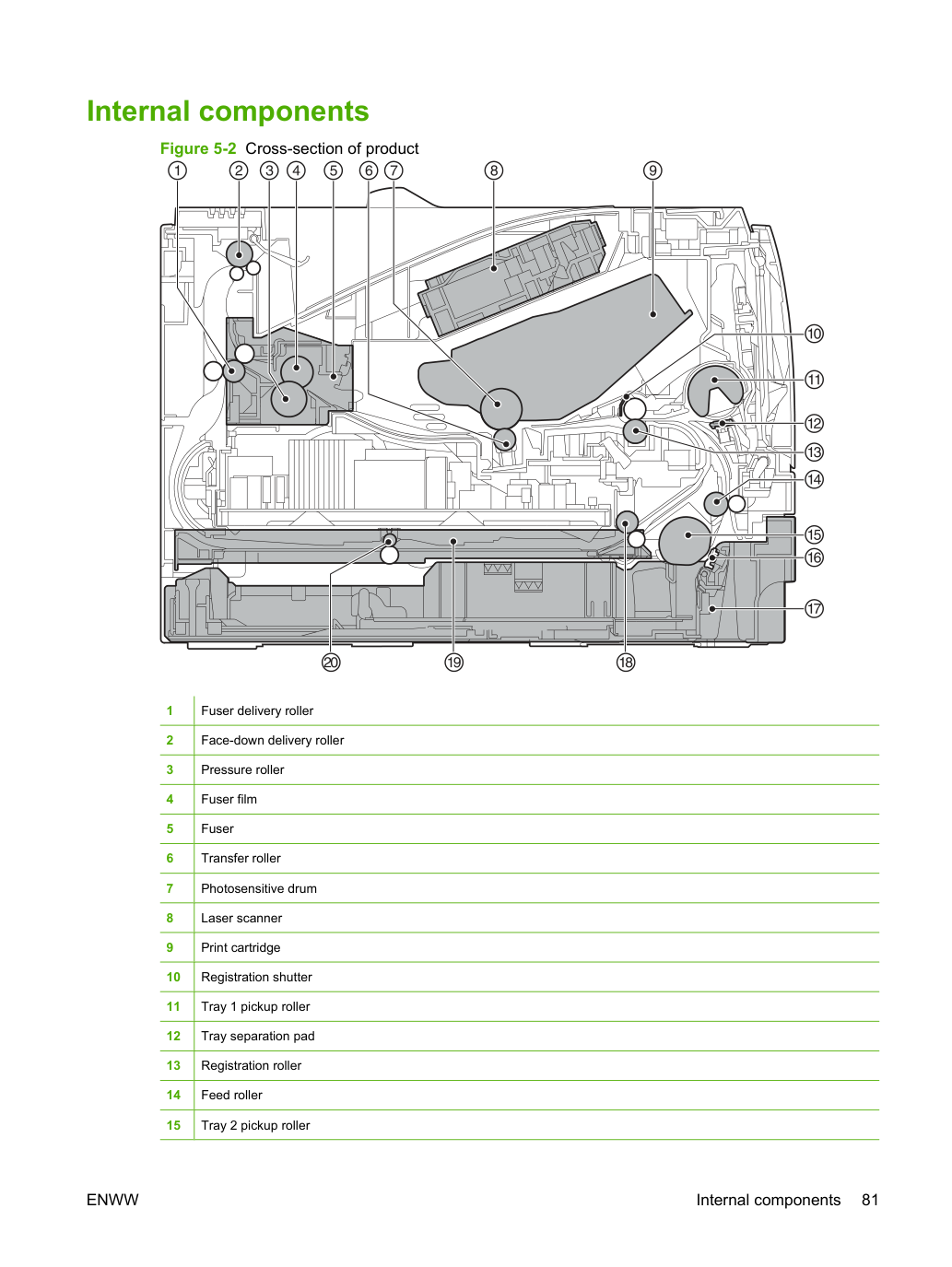

В этой главе представлен обзор взаимосвязей между основными компонентами устройства и подробное описание системы формирования изображения. Обсуждаются следующие системы:
Последовательность операций Микропроцессор на контроллере DC управляет последовательностью операций устройства.
Таблица 5-1 Последовательность операций Имя Синхронизация Назначение WAIT От включения питания или закрытия дверцы до конца начального привода главного двигателя.
Обнаруживает наличие картриджа печати.
От конца периода WAIT или LSTR до отправки команды печати с форматтера или отключения питания.
Подготавливает устройство к приему команд печати INTR (начальное вращение). От момента получения команды печати от форматера до достижения термоузлом целевой температуры.
Запустите все высоковольтные смещения, лазерный сканер и термоузел для подготовки к печати.
От конца периода INTR до завершения операции термофиксации последнего листа бумаги.
Формирует изображение на фоточувствительном барабане и передает изображение тонера на носитель.
вращение) От конца периода PRINT (когда высокое напряжение отключено) до остановки главного двигателя.
Доставляет последнюю страницу задания печати.
После LSTR устройство либо возвращается в режим STBY, либо, если от форматера поступила другая команда печати, входит в режим INTR.
Система управления двигателем координирует все функции устройства в соответствии с командами, отправленными форматером. Она управляет системой лазер/сканер, системой формирования изображения и системой подачи/доставки бумаги.

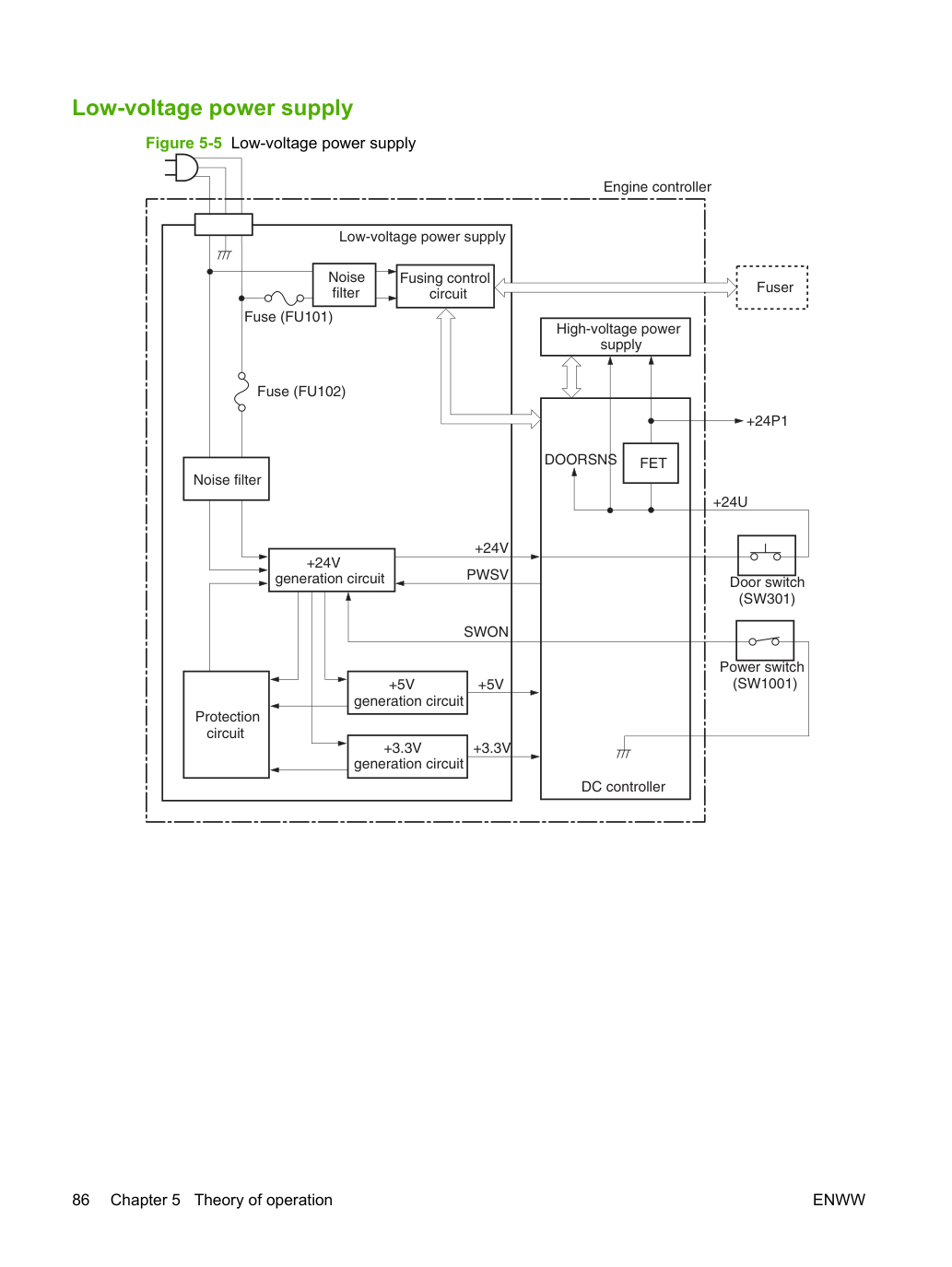

Система управления двигателем содержит следующие компоненты:
Контроллер DC управляет последовательностью операций устройства.
Форматер отправляет видеосигналы на контроллер DC, который управляет лазер/сканером. Когда система лазер/сканер получает эти сигналы, она преобразует их в скрытые изображения на фоторецепторном барабане.
Датчик обнаружения отказа оптического модуля управляет функциями обнаружения отказов блока лазер/сканер. Контроллер DC определяет отказ блока лазер/сканер и уведомляет форматер в случае возникновения следующих условий:
Лазерная печать требует взаимодействия нескольких различных технологий, включая электронику, оптику и электрофотографию, для получения печатной страницы. Каждый процесс функционирует независимо и должен быть согласован с другими процессами устройства. Формирование изображения состоит из следующих пяти процессов:
очистка барабана. Пять процессов содержат семь этапов.
2. Лазерная экспозиция
6. Термоузел
7. Очистка барабана
3. Проявление
1. Первичный заряд
4. Перенос
5. Отделение
Направление вращения барабана. Блок этапа очистки барабана. Этап 1: первичная зарядка. На первичный ролик зарядки подаются смещения DC и AC, которые передают равномерный отрицательный потенциал на фоторецепторный барабан.

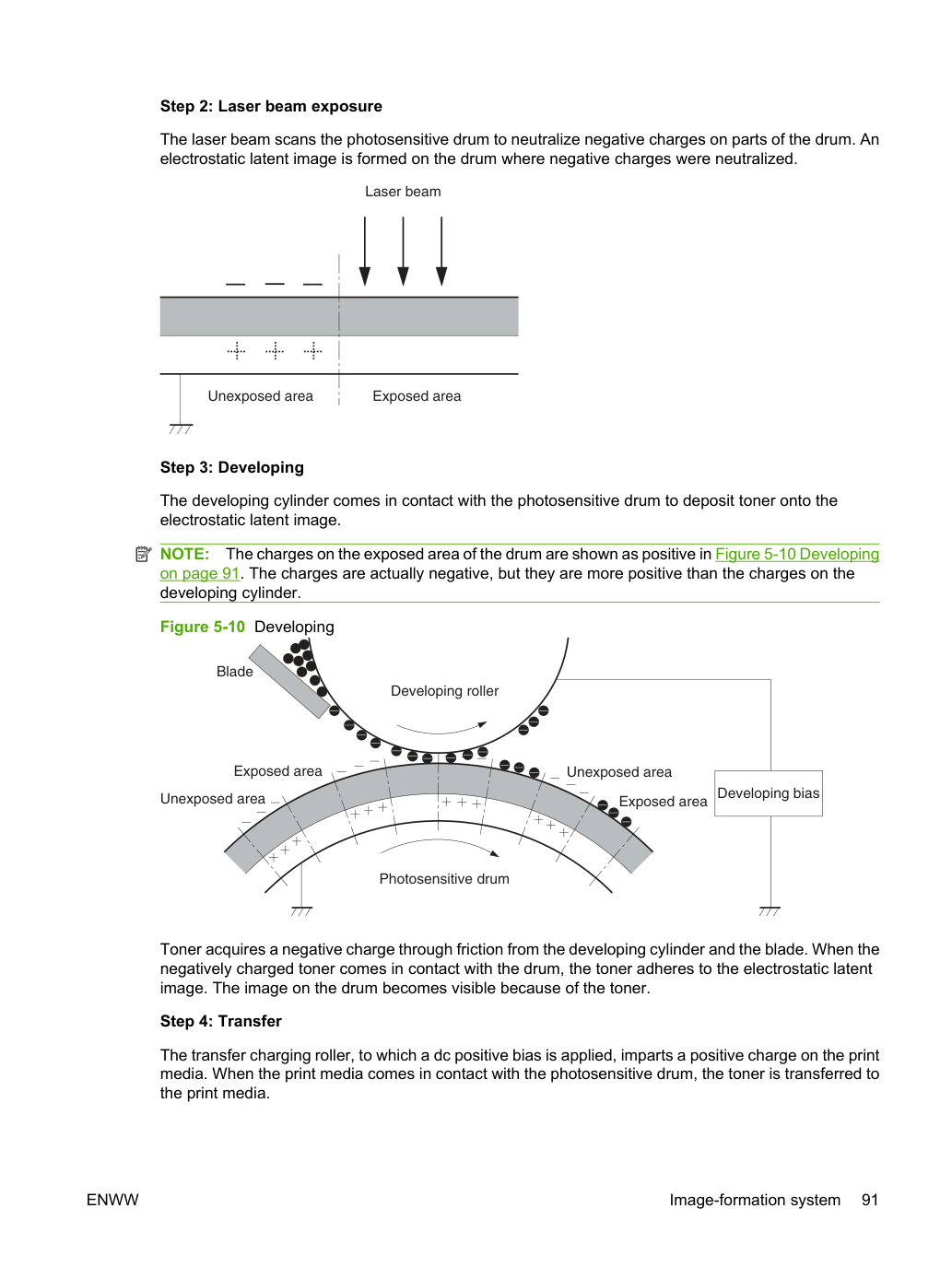

Лазерный луч сканирует фоточувствительный барабан, чтобы нейтрализовать отрицательные заряды на частях барабана. На барабане формируется электростатическое скрытое изображение, где отрицательные заряды были нейтрализованы.
Разрядный цилиндр приходит в контакт с фоточувствительным барабаном для нанесения тонера на электростатическое скрытое изображение.
Заряды на экспонированной области барабана показаны как положительные на рисунке 5-10 Развитие на странице 91. Заряды фактически отрицательны, но они более положительны, чем заряды на цилиндре проявления.
Тонер приобретает отрицательный заряд через трение от разрядного цилиндра и ракеля. Когда отрицательно заряженный тонер приходит в контакт с барабаном, тонер прилипает к электростатическому скрытому изображению. Изображение на барабане становится видимым благодаря тонеру.
Ролик зарядки переноса, к которому приложено положительное смещение постоянного тока, придает положительный заряд носителю печати. Когда носитель печати приходит в контакт с фоточувствительным барабаном, тонер передается на носитель печати.
барабан. Этап 5: отделение. Упругость печатного носителя вызывает его отделение от фоторецепторного барабана. Ионизатор статического электричества способствует отделению, ослабляя любое электростатическое сцепление.

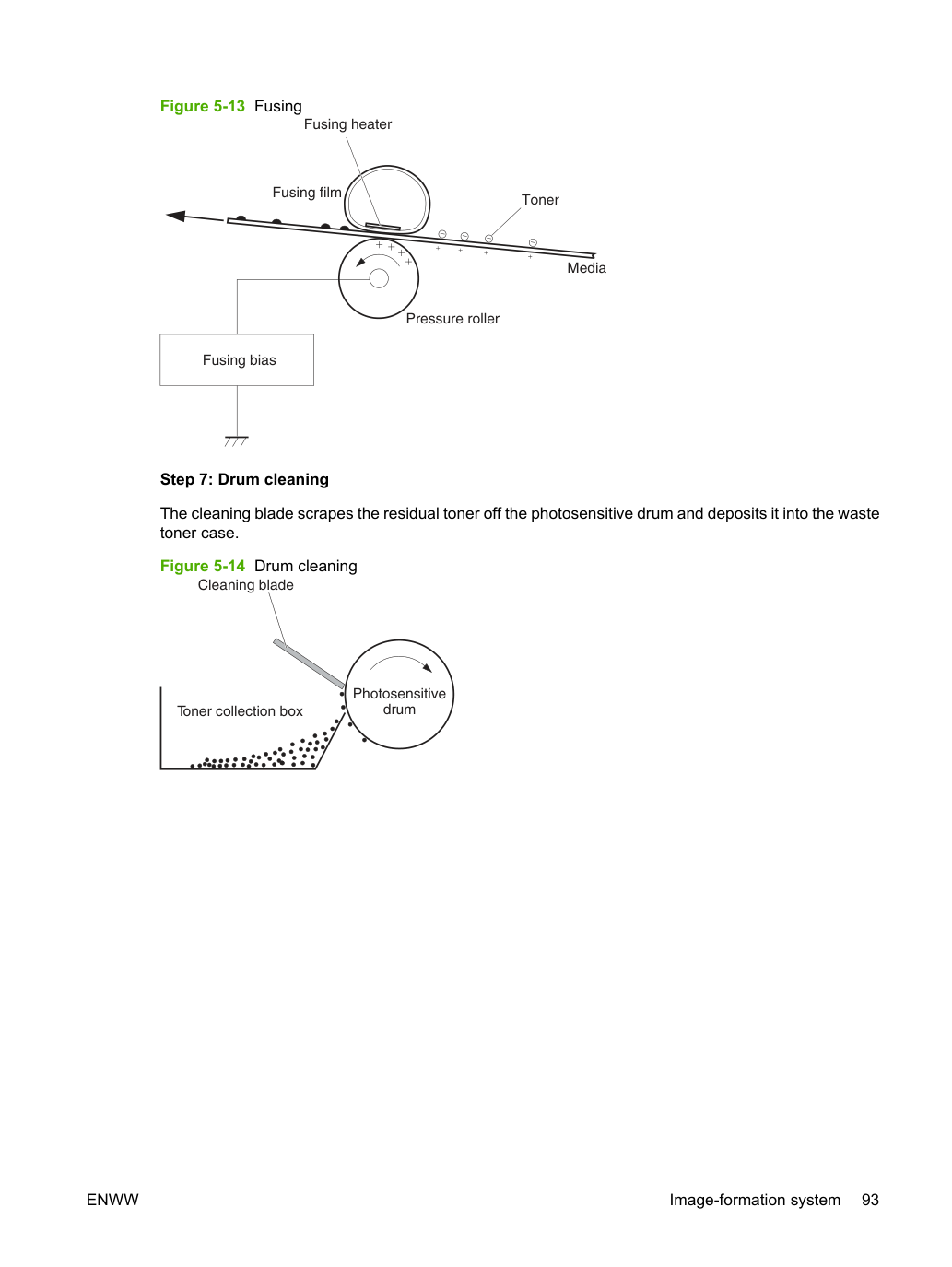

барабан. Ионизатор статического электричества. Этап 6: термофиксация. Смещение DC отрицательной полярности, подаваемое на пленку термоузла, усиливает силу удержания тонера на печатном носителе и предотвращает разброс тонера.
Очищающее лезвие соскабливает остаточный тонер с фоторецепторного барабана и откладывает его в контейнер отходов тонера.

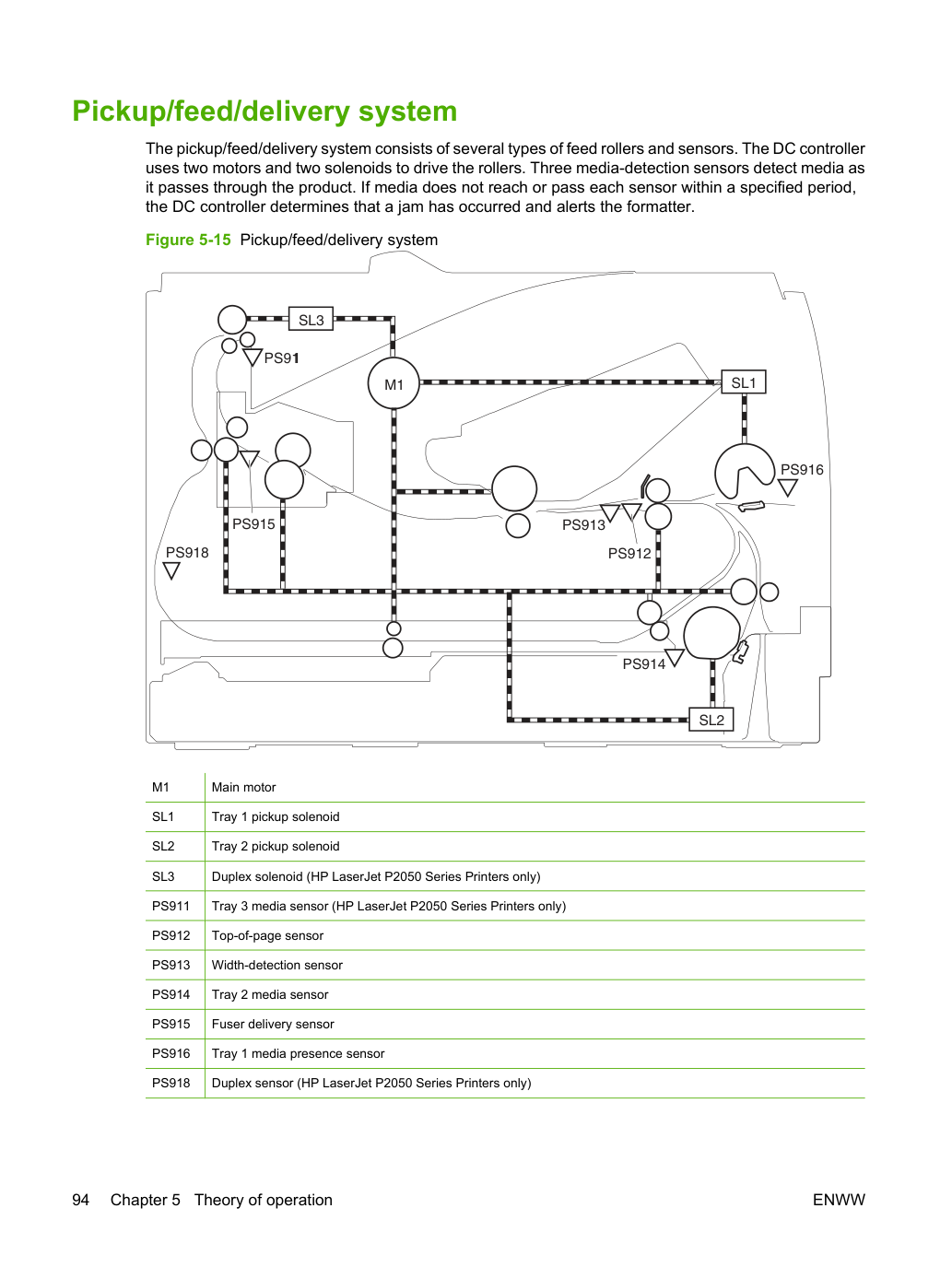

Система подачи/доставки бумаги состоит из нескольких типов роликов подачи и датчиков. Контроллер DC использует два двигателя и два соленоида для управления роликами. Три датчика обнаружения носителя определяют носитель при его прохождении через устройство. Если носитель не достигает или не проходит каждый датчик в течение установленного периода, контроллер DC определяет возникновение замятия и предупреждает форматер.

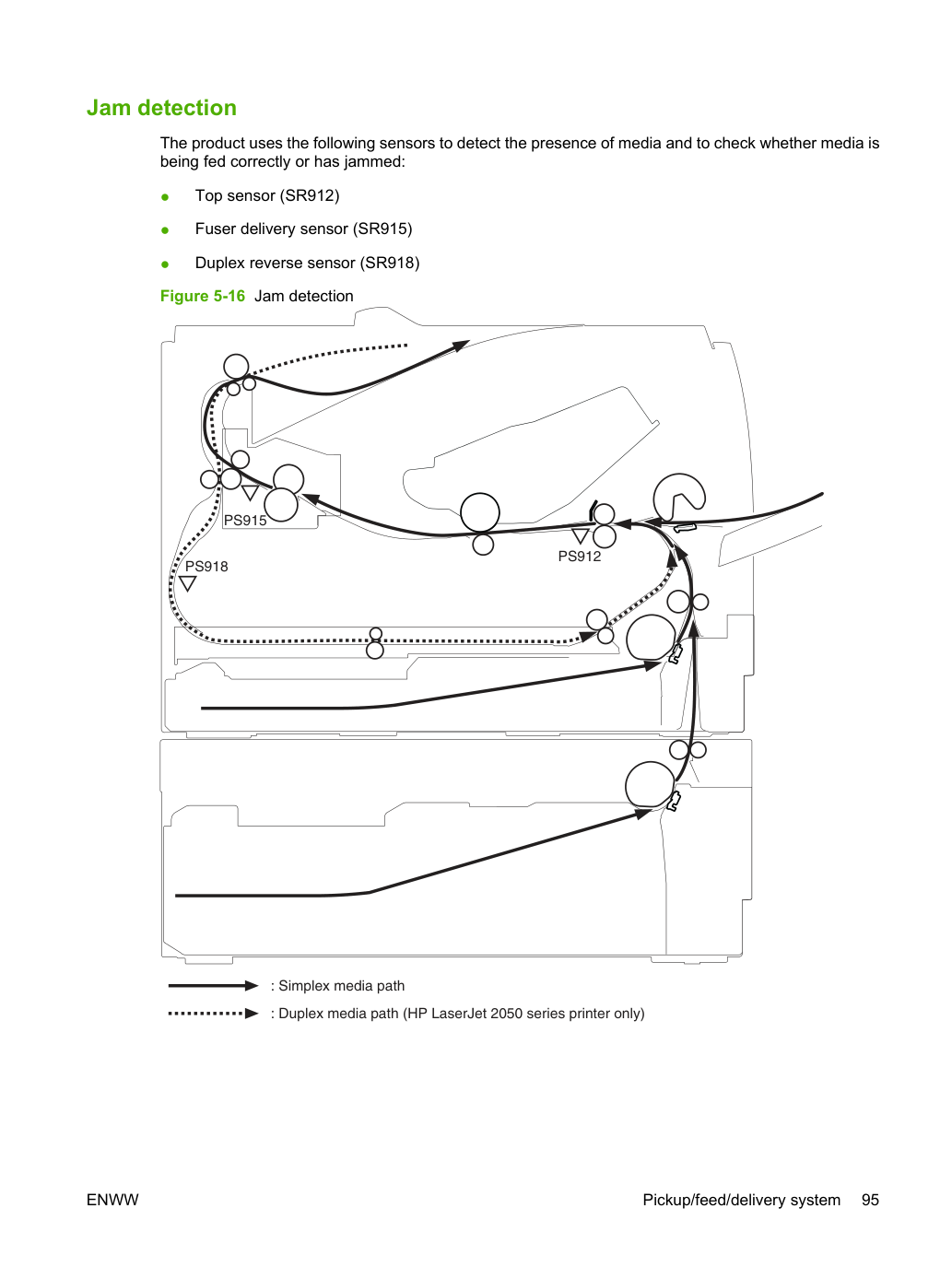

Устройство использует следующие датчики для обнаружения наличия носителя и проверки того, подается ли носитель правильно или произошло замятие:
