В этой главе описывается снятие и замена только заменяемых в полевых условиях узлов (FRU).
Ваше устройство может отличаться от изображенного на фотографиях в этой главе. Например, цвет внешних панелей и крышек может отличаться от вашего устройства. Однако процедуры в этой главе действительны как для HP LaserJet P2035, так и для HP LaserJet P2055.
Замена FRU в основном выполняется в обратном порядке. Примечания и советы включены для облегчения сложных или критичных процедур замены.
HP не поддерживает ремонт отдельных подузлов или диагностику на уровне компонентов.
Запомните длину, диаметр, цвет, тип и расположение каждого винта. Убедитесь, что каждый винт возвращен в исходное положение при сборке.
Неправильно проложенные или ослабленные жгуты проводов могут помешать другим внутренним компонентам и повредиться или порваться. Потертые или зажатые провода жгута могут быть сложны для обнаружения. При замене жгутов проводов всегда используйте предоставленные петли, ланцеты или направляющие для жгутов.
Стратегия снятия и замены ВНИМАНИЕ!
Выключите устройство, подождите 5 секунд, затем отключите кабель питания перед обслуживанием устройства. Несоблюдение этого предупреждения может привести к серьезным травмам и повреждению устройства. Питание должно быть включено для некоторых функциональных проверок при диагностике неисправностей. Однако источник питания должен быть отключен при удалении деталей.
Никогда не эксплуатируйте и не обслуживайте устройство с снятым защитным кожухом сборки лазера/сканера. Отражённый луч, хотя и невидимый, может повредить ваши глаза.
Листовые металлические детали могут иметь острые края. Будьте осторожны при работе с листовыми металлическими деталями.
Не гните и не складывайте плоские гибкие кабели (FFC) при удалении или установке. Также не распрямляйте предварительные складки в FFC. Убедитесь, что все FFC полностью установлены в своих разъемах. Неполная установка FFC в разъем может привести к короткому замыканию в PCA.
Чтобы установить самонарезающий винт, сначала поворачивайте его против часовой стрелки для выравнивания с существующей резьбой, затем осторожно поворачивайте его по часовой стрелке для затягивания. Не перетягивайте. Если отверстие для самонарезающего винта повреждено, отремонтируйте отверстие или замените поражённый узел.
Некоторые детали чувствительны к электростатическому разряду (ESD). Обратите внимание на напоминание о ESD при извлечении деталей изделия. Всегда выполняйте работы на защищенном от ESD рабочем столе или коврике. Если рабочий стол или коврик, защищенные от ESD, недоступны, заземлитесь, коснувшись листового металлического шасси перед касанием детали, чувствительной к ESD.
Защитите чувствительные к ESD детали, поместив их в пакеты ESD при их извлечении из устройства.
Всегда используйте крестообразную отвёртку (выноска 1). Не используйте отвёртку Pozidriv (выноска 2) или любую моторизованную отвёртку. Они могут повредить винты или резьбу винтов.
Избегайте прямого натяжения проводов при отключении разъемов жгутов. Тяните за пластиковый корпус разъема, чтобы избежать повреждения проводов разъема.
Извлеките всё носители из устройства.
Выключите питание, используя выключатель питания.
Отсоедините кабель питания и кабель(и) интерфейса.
Поместите устройство на коврик ESD (если доступен) или используйте ремень ESD. Если рабочая станция, коврик или ремень ESD недоступны, заземлите себя, касаясь стального шасси перед прикосновением к компоненту, чувствительному к ESD.
Извлеките печатный картридж. См. Печатный картридж на странице 102.
Переустановите картридж печати.
Переустановите кассету лотка 2.
По завершении обслуживания используйте эти тесты для проверки успешности выполнения ремонта или замены.
Убедись, что ты выполнил необходимые шаги переборки.
Убедитесь, что входной лоток содержит чистую немаркированную бумагу.
Подключите кабель питания и кабель интерфейса, затем включите устройство.
Проверь наличие ожидаемых звуков при включении.
Напечатай страницу конфигурации и проверь наличие ожидаемых звуков печати.
Напечатай демо-страницу и проверь, что качество печати соответствует ожиданиям.
Отправьте задание печати с хост-компьютера и проверьте соответствие выходных данных требованиям. Для принтеров HP LaserJet P2050 Series печатайте двусторонний лист.
При необходимости восстанови все параметры, заданные клиентом.
Протри внешнюю поверхность изделия влажной тканью.
Если тонер попал на одежду, вытрите его сухой тканью и постирайте одежду в холодной воде.
Горячая вода закрепляет тонер в ткани.

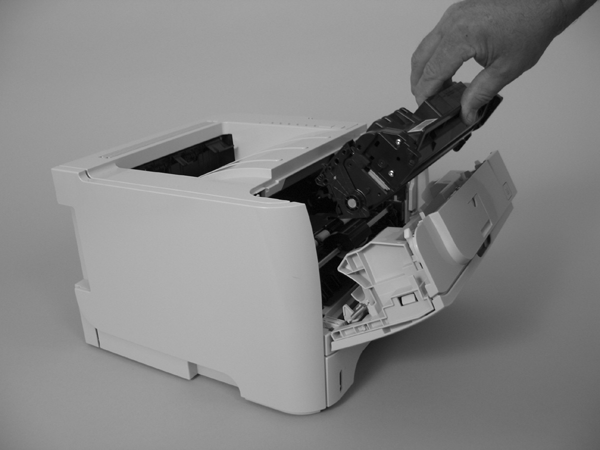

Открой дверь картриджа печати.
Возьмитесь за ручку на печатном картридже и вытащите картридж вверх и из устройства.
При извлечении печатного картриджа не подвергайте его воздействию прямого или сильного света. Защитите печатный картридж, положив лист бумаги сверху.
Закройте дверцу печатного картриджа.

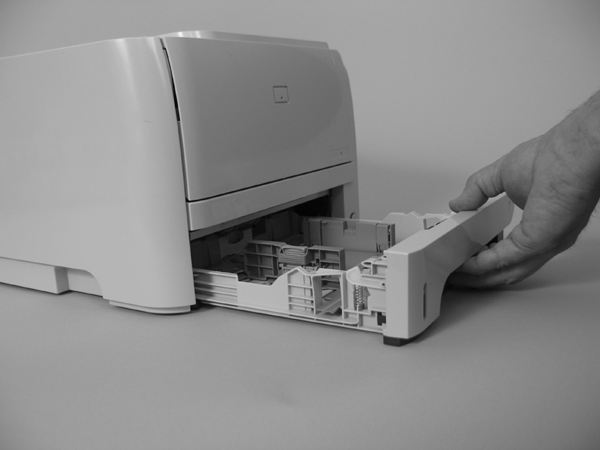

Вытащите лоток прямо из устройства для его удаления.

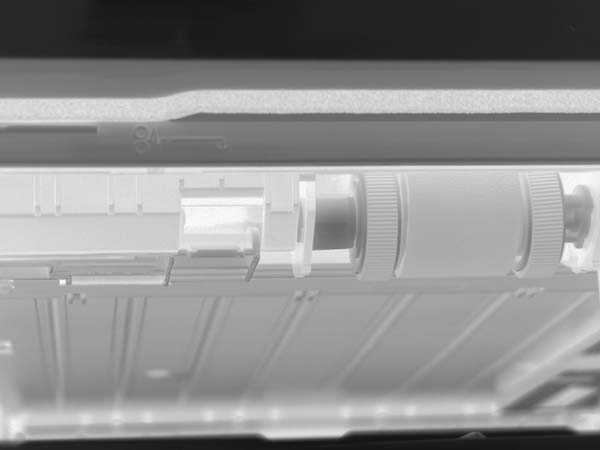

Ролики и прижимы. Ролик захвата; лоток 1. ВНИМАНИЕ:
Не касайтесь поверхности ролика, если вы не заменяете ролик. Кожный жир на ролике может вызвать проблемы с захватом бумаги.

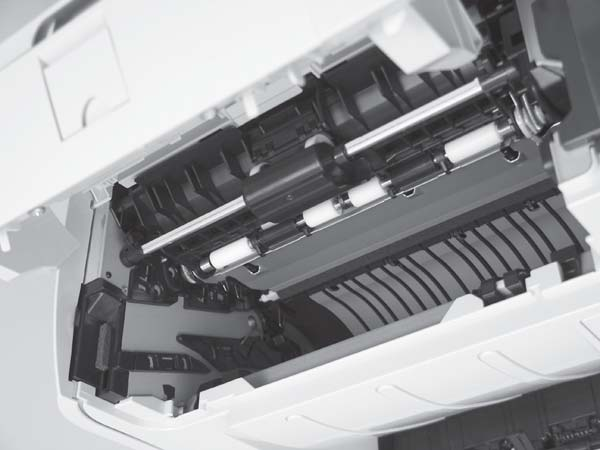

Нажмите кнопку дверцы печатного картриджа (позиция 1), затем откройте дверцу печатного картриджа.
Поверните крышку ролика вверх и в сторону от узла ролика.

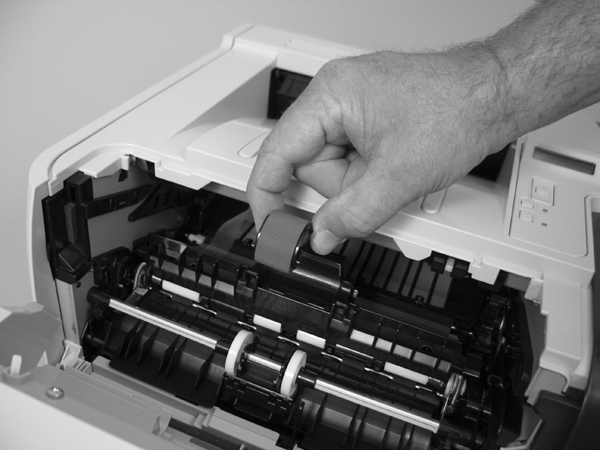

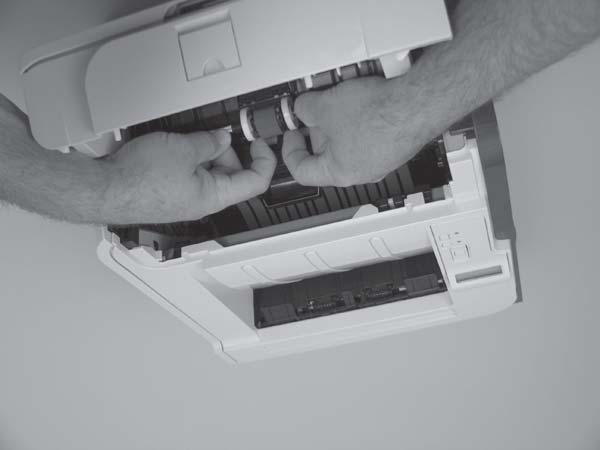

Поверните pickup roller в сторону от устройства.
Не прикасайтесь к поверхности ролика, если вы не заменяете roller. Масло с кожи на roller может вызвать проблемы с подачей бумаги.
Если кассета Tray 2 еще не была удалена для обслуживания устройства, извлеките кассету. См. Tray 2 cassette на стр. 103.

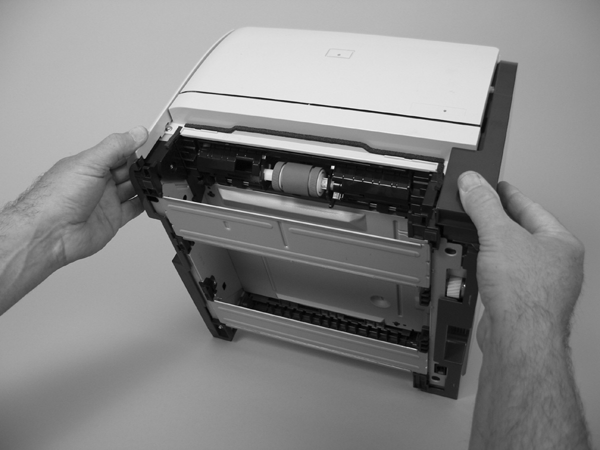

Осторожно поместите устройство передней стороной вверх.
Мусор может поцарапать или повредить заднюю часть устройства. Перед размещением устройства передней стороной вверх удалите весь мусор с рабочей поверхности. По возможности поместите устройство на чистую сухую ткань, чтобы предотвратить царапины и повреждения.

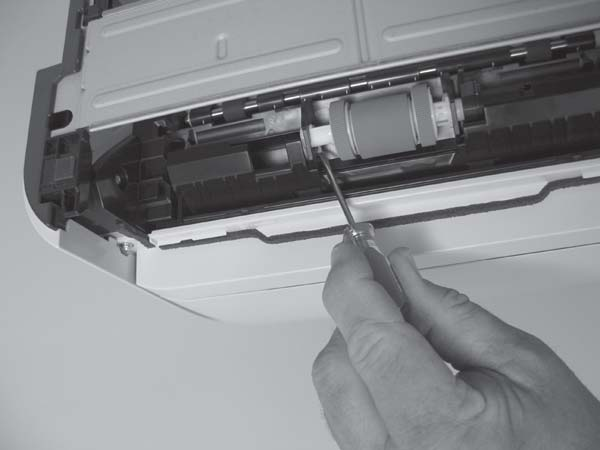

Используйте небольшую отвертку с плоским лезвием, чтобы отпустить один tab (позиция 1), а затем поверните фиксирующий collar к внутренней части устройства.
Сдвиньте collar в сторону от роликов.

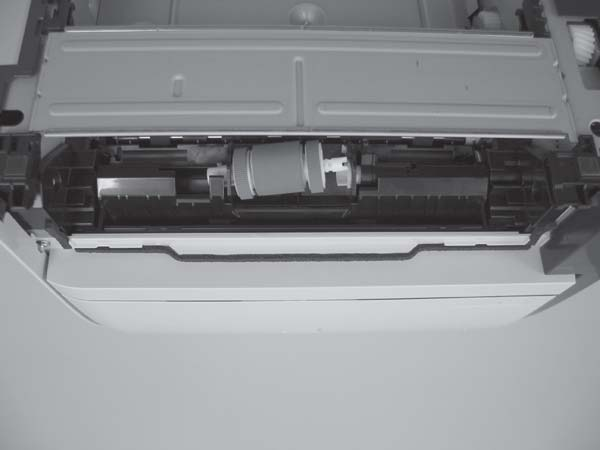

Поверните приводной конец узла roller наружу и в сторону от устройства.
Два roller на конце узла не являются встроенными и могут соскользнуть с roller shaft. Не потеряйте rollers при удалении узла.

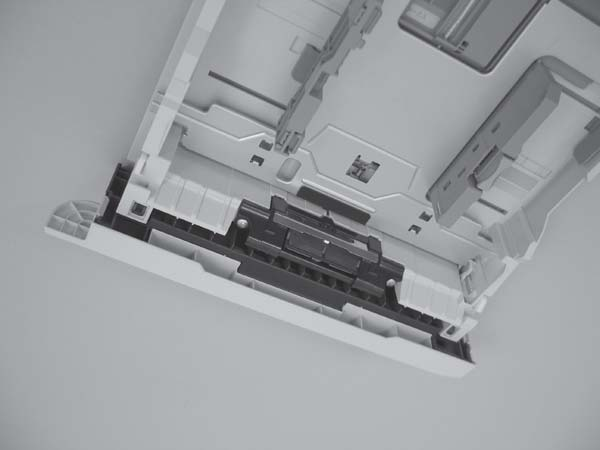

Не прикасайтесь к поверхности pad, если вы не заменяете pad. Масло с кожи на pad может вызвать проблемы с подачей бумаги.
Если кассета Tray 2 еще не была удалена для обслуживания устройства, извлеките кассету. См. Tray 2 cassette на стр. 103.
Удалите separation-pad assembly.
Не прикасайтесь к поверхности sponge roller, если вы не заменяете roller. Масло с кожи на roller может вызвать проблемы с качеством печати.

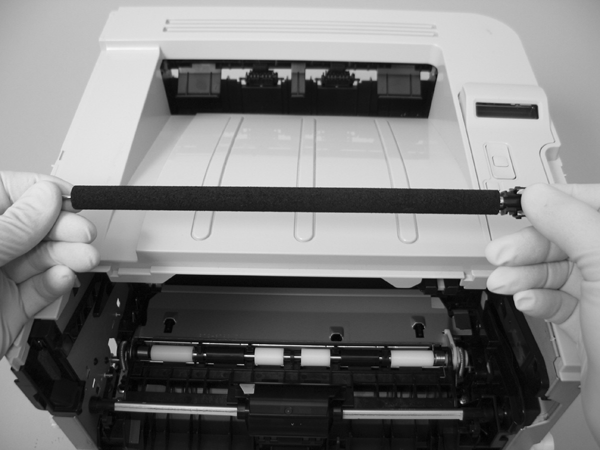

Всегда надевайте латексные перчатки при обращении с transfer roller для переустановки или замены.
Нажмите кнопку дверцы печатного картриджа (позиция 1), затем откройте дверцу печатного картриджа.
Используйте палец, чтобы поднять металлический flap, а затем поверните его в сторону крышки Tray 1 pickup roller.
Перед продолжением отметьте расположение двух tabs на правостороннем locking clip узла transfer roller.
Отпустите два tabs на правостороннем locking clip, поднимите roller и сдвиньте его в сторону правой части устройства, чтобы освободить левый конец shaft.
Черный locking clip на правой стороне shaft узла transfer roller не является встроенным. Не потеряйте locking clip при удалении transfer roller.
Внешние панели, крышки и двери ПРИМЕЧАНИЕ:
Ваше устройство может отличаться от изображенного на фотографиях в этой главе. Например, цвет внешних панелей и крышек может отличаться от вашего устройства. Однако процедуры в этой главе действительны как для HP LaserJet P2035, так и для HP LaserJet P2055.
Отведите DIMM door от устройства, чтобы удалить его.
Выключатель питания может сместиться при удалении правой крышки. Будьте осторожны при удалении крышки. Если выключатель смещен, см. Переустановка правой крышки на стр. 117.
Нажмите кнопку дверцы печатного картриджа (позиция 1), затем откройте дверцу печатного картриджа.
Поднимите задвижку rear door (позиция 2), а затем откройте rear door.
Перед продолжением отметьте расположение mounting tabs на правой крышке.
Осторожно сдвиньте крышку в сторону передней части устройства, а затем удалите ее.
Рисунок 6-27 Удаление правой крышки (5 из 5) Переустановка правой крышки Если выключатель питания смещен при удалении крышки, замените его перед установкой правой крышки.
Нажмите кнопку дверцы печатного картриджа (позиция 1), затем откройте дверцу печатного картриджа.

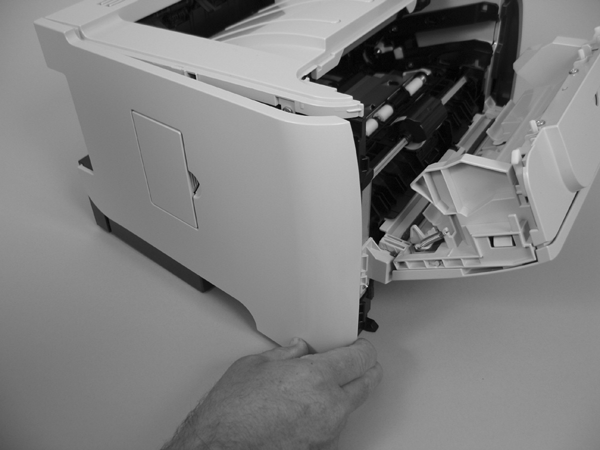

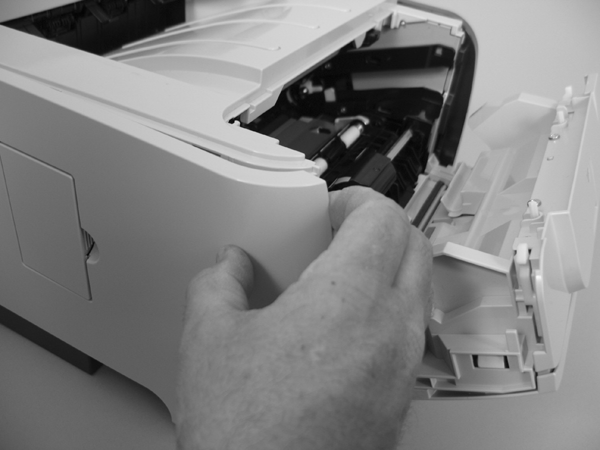

Возьмитесь за верхнюю переднюю часть крышки, а затем осторожно отделите крышку от устройства.
Возьмитесь за нижнюю переднюю часть крышки, а затем осторожно отделите крышку от устройства.
Осторожно сдвиньте крышку в сторону передней части устройства, а затем удалите ее.
Rear cover, rear door и duplex-paper-feed assembly ПРИМЕЧАНИЕ:
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Термоузел (Fuser) может быть горячим во время использования устройства. Дождитесь охлаждения термоузла перед его обслуживанием.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Только HP LaserJet P2050 Series: Потяните вниз на зеленый tab duplex-paper-feed-assembly release, а затем опустите узел.
Чтобы найти tab release узла, посмотрите вверх в полость Tray 2 (где была бы установлена кассета).

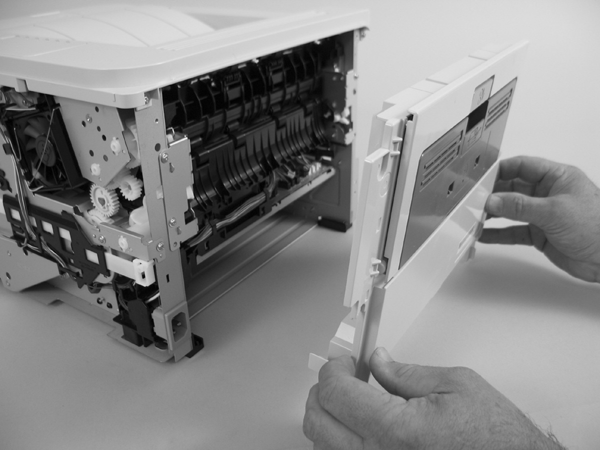

Осторожно отделите rear cover и rear door от устройства, а затем удалите их.
Для HP LaserJet P2050 Series duplex-paper-feed assembly удаляется вместе с крышкой и дверью Совет переустановки При переустановке rear cover assembly откройте rear door, чтобы убедиться, что rear cover плотно прилегает к шасси устройства перед установкой mounting screws.
Только HP LaserJet P2050 Series: Осторожно отпустите два hinge pins (позиция 3), а затем отделите rear cover и rear door (позиция 4) от duplex-paper-feed assembly (позиция 5).
Top-cover assembly включает control panel assembly.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Удалите один screw (позиция 1), а затем отсоедините один connector (позиция 2).
Поднимите top-cover assembly с устройства, чтобы удалить его.

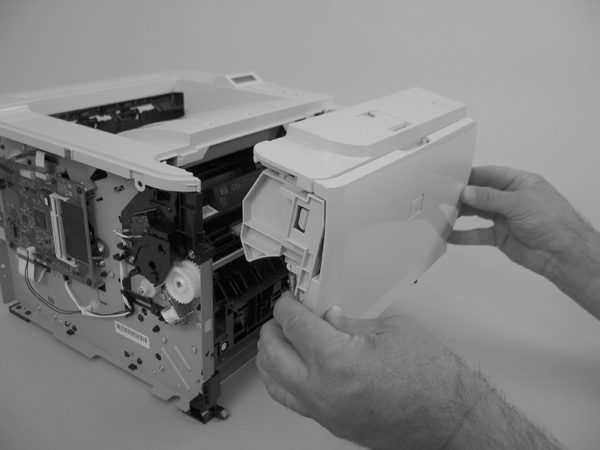

Узел картриджной двери и передняя крышка ПРИМЕЧАНИЕ:
Узел картриджной двери включает картриджную дверь, Лоток 1 и переднюю крышку.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Отпустите две фиксирующие язычка, затем отсоедините рычаг связи картриджной двери (обозначение 1).
Рычаг связи отпускает рычаг прижима термоузла при открытии картриджной двери.
Осторожно извлеките узел картриджной двери.
Отсоедините два шарнирных штифта (обозначение 3), затем осторожно отделите переднюю крышку (обозначение 4) от узла картриджной двери (обозначение 5).
Переустановите узел картриджной двери и переднюю крышку Используйте эту процедуру при установке сменного узла картриджной двери.
Извлеките связь картриджной двери (обозначение 2), затем установите её на сменный узел.
Выключите устройство, подождите 5 секунд, затем отключите кабель питания перед обслуживанием устройства. Несоблюдение этого предупреждения может привести к серьезным травмам и повреждению устройства. Питание должно быть включено для некоторых функциональных проверок при диагностике неисправностей. Однако источник питания должен быть отключен при удалении деталей.
Извлеките левую крышку. См. Левая крышка на странице 118.

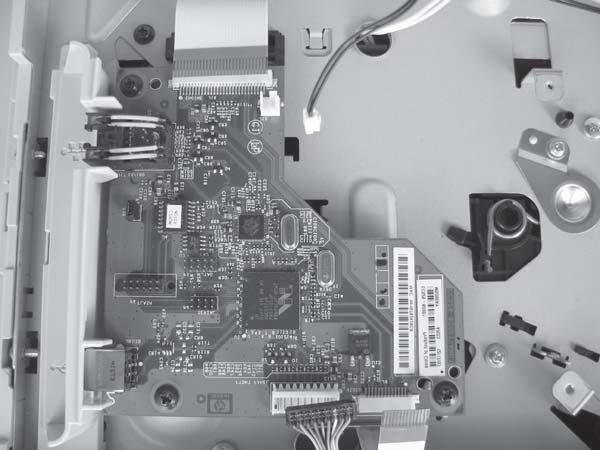

Отсоедините два разъёма (обозначение 1) и два FFC (обозначение 2).
Не сгибайте и не складывайте гибкие плоские кабели (FFC) во время удаления или установки. Также не выпрямляйте предварительно согнутые участки в FFC. Вы должны убедиться, что все FFC полностью установлены в своих разъемах. Неполная установка FFC в разъем может вызвать короткое замыкание в PCA.
Извлеките три винта (обозначение 3), затем извлеките плату форматера (PCA).
Извлеките левую крышку. См. Левая крышка на странице 118.
Отсоедините два разъёма (обозначение 1) и два FFC (обозначение 2).
Не сгибайте и не складывайте гибкие плоские кабели (FFC) во время удаления или установки. Также не выпрямляйте предварительно согнутые участки в FFC. Вы должны убедиться, что все FFC полностью установлены в своих разъемах. Неполная установка FFC в разъем может вызвать короткое замыкание в PCA.
Извлеките пять винтов (обозначение 3), затем извлеките плату форматера (PCA).
Извлеките левую крышку. См. Левая крышка на странице 118.
Слегка отделите узел верхней крышки от шасси, затем извлеките чёрный пластиковый кронштейн (обозначение 2).
Отпустите один язычок (обозначение 3), затем извлеките узел шестерни подачи бумаги (обозначение 4).
Будьте внимательны при извлечении этого узла. Внешняя шестерня и пружина могут легко отделиться от внутренней шестерни. Если шестерни отделятся, убедитесь, что вы не потеряли пружину. См. Переустановка узла шестерни подачи бумаги на странице 135.

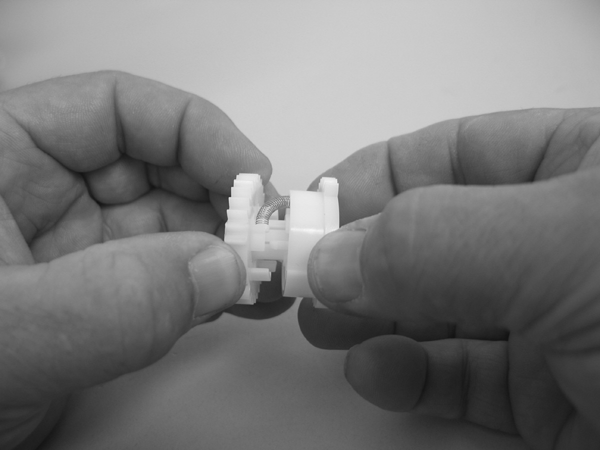

Переустановите узел шестерни подачи бумаги Используйте следующую процедуру для повторной сборки внешней шестерни, внутренней шестерни и пружины, если они отделились.
Убедитесь, что пружина (обозначение 1) расположена на выступе основания внешней шестерни.
Когда внешняя и внутренняя шестерни собраны, пружина находится внутри полости (обозначение 2) во внутренней шестерне.
Введите свободный конец пружины в полость во внутреннюю шестерню.
Прижмите две шестерни вместе до их защёлкивания.
Для проверки узла удерживайте внутреннюю шестерню и вращайте внешнюю шестерню от себя до упора (немного менее трети полного оборота). Отпустите внешнюю шестерню. Пружина должна вернуть внешнюю шестерню в исходное положение.
Извлеките левую крышку. См. Левая крышка на странице 118.
Отсоедините один разъём (обозначение 1), отпустите три язычка (обозначение 2), затем извлеките выключатель.

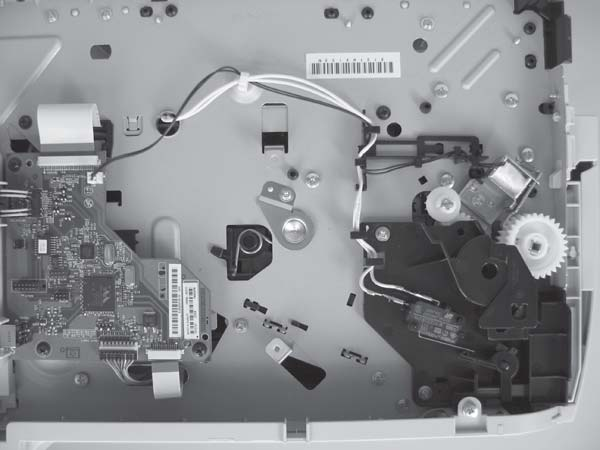

Извлеките левую крышку. См. Левая крышка на странице 118.
Отсоедините один разъём (обозначение 1), затем освободите жгут проводов от фиксаторов (обозначение 2).
Извлеките один винт (обозначение 3), затем извлеките соленоид захвата Лотка 1.

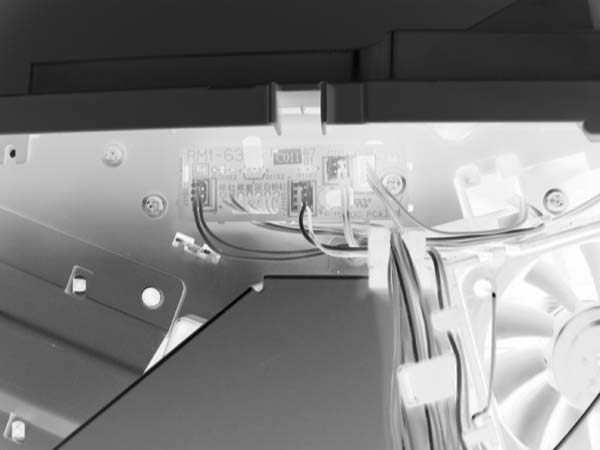

Извлеките правую крышку. См. Правая крышка на странице 115.
Отсоедините один разъём (обозначение 1), затем освободите жгут проводов от направляющей вдоль воздуховода вентилятора.
Извлеките статическую пружину вентилятора (обозначение 2).
Отпустите два язычка (обозначение 3), затем извлеките вентилятор.
При переустановке вентилятора воздух должен поступать в устройство. Стрелки, выштампованные на рамке вентилятора, указывают направление потока воздуха.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Отсоедините один разъём (обозначение 1), освободите жгут проводов от направляющей и извлеките один винт (обозначение 2).

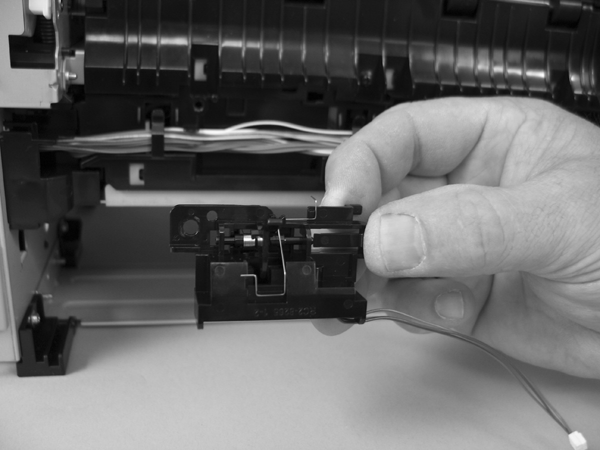

Извлеките узел датчика реверса.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Только изделия серии HP LaserJet P2050 имеют установленный узел датчика реверса.
Отсоедините один разъём (обозначение 1), освободите жгут проводов от направляющей (обозначение 2), затем пропустите жгут проводов через отверстие в шасси (обозначение 3).
Освободите жгут проводов от направляющих (обозначение 4).

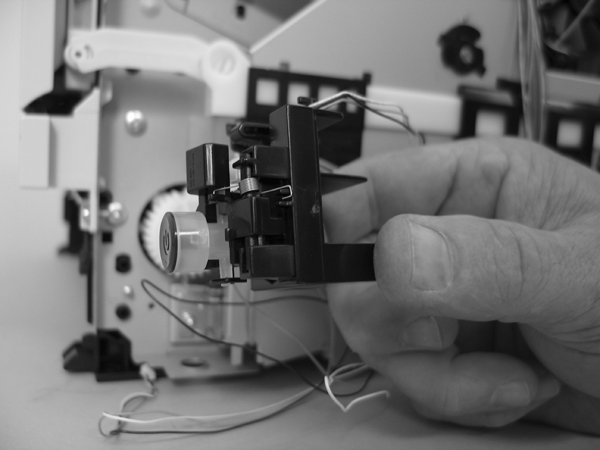

Извлеките узел выключателя питания.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Только изделия серии HP LaserJet P2050 имеют установленный узел датчика реверса.

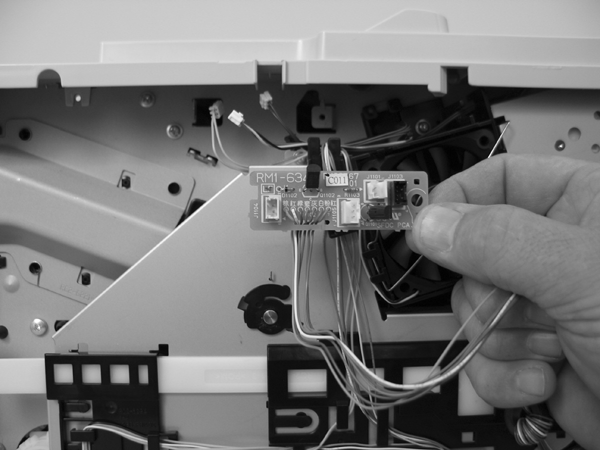

Отсоедините один разъём (обозначение 1), освободите жгут проводов от направляющей (обозначение 2), затем пропустите жгут проводов через отверстие в шасси (обозначение 3).
Отсоедините четыре разъёма (обозначение 4), затем извлеките один винт (обозначение 5).
Освободите жгуты проводов от направляющих и фиксаторов (обозначение 6).

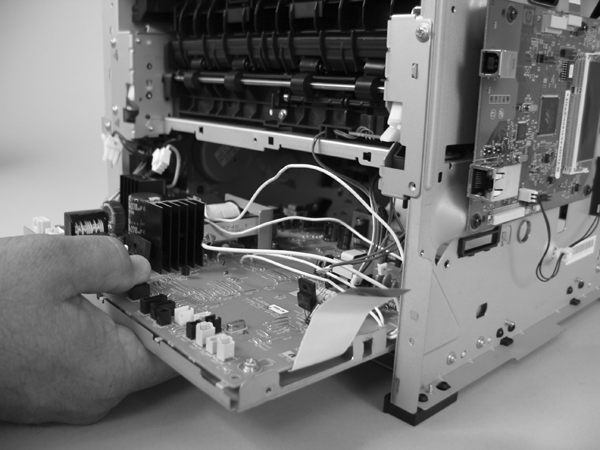

Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Только изделия серии HP LaserJet P2050 имеют установленный узел датчика реверса.

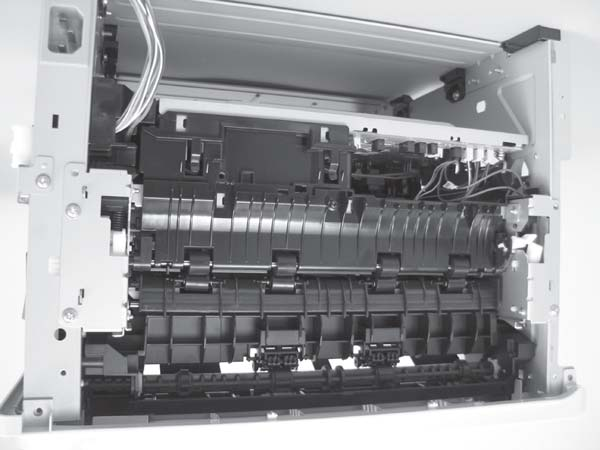

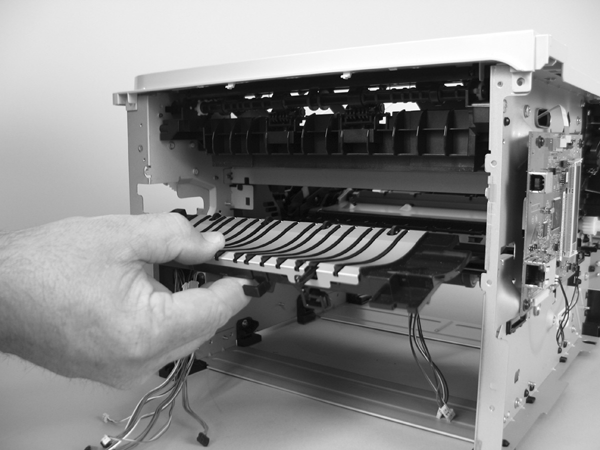

Извлеките один винт (обозначение 1), затем сдвиньте направляющую подачи носителя в сторону форматера для извлечения.
Отсоедините один разъём (обозначение 2), затем пропустите жгут проводов через отверстие в шасси (обозначение 3).
Извлеките один винт (обозначение 4), сожмите два язычка, затем вытолкните узел входного кабеля из шасси.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Узел верхней крышки. См. Узел верхней крышки на странице 124.
Отожми один фиксатор (позиция 1), затем извлеки одну шестерню (позиция 2).

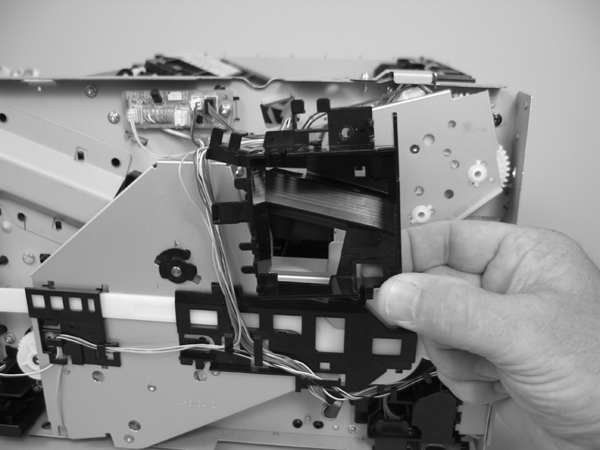

Отожми два фиксатора (позиция 3), затем поднимите направляющую, чтобы извлечь её.
Направляющая расположена внутри устройства со стороны форматера.
Извлеки три винта (позиция 4) рядом с направляющей, удалённой на предыдущем шаге.
Передний винт отличается от двух остальных винтов. Убедись, что этот винт устанавливается в монтажное отверстие, из которого он был извлечён при переустановке узла.
Извлеки два винта (позиция 5) на другом конце узла.

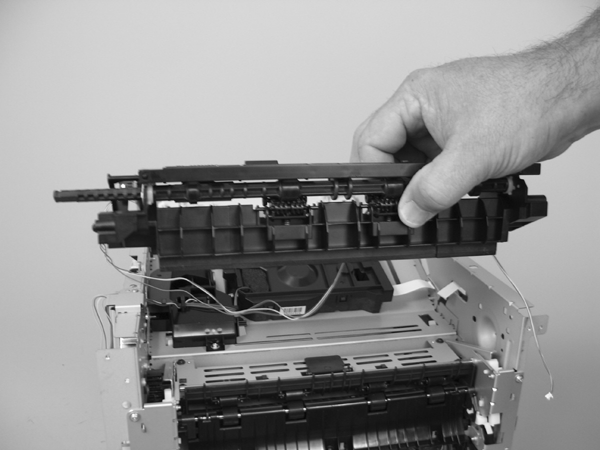

Слегка поднимите правый конец узла, затем сдвинь его вправо и поднимите, чтобы извлечь.
Фиксатор (позиция 6) с правой стороны узла не зафиксирован. Не потеряй фиксатор при извлечении узла.
Не сгибайте и не складывайте гибкие плоские кабели (FFC) во время удаления или установки. Также не выпрямляйте предварительно согнутые участки в FFC. Вы должны убедиться, что все FFC полностью установлены в своих разъемах. Неполная установка FFC в разъем может вызвать короткое замыкание в PCA.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Отсоедини один FFC (позиция 1), затем извлеки антистатический пенопластовый коврик (позиция 2).
Не сгибайте и не складывайте гибкие плоские кабели (FFC) во время удаления или установки. Также не выпрямляйте предварительно согнутые участки в FFC. Вы должны убедиться, что все FFC полностью установлены в своих разъемах. Неполная установка FFC в разъем может вызвать короткое замыкание в PCA.
Отсоедини один разъём (позиция 3), извлеки четыре винта (позиция 4), затем извлеки узел лазера/сканера.
Термоузел может быть горячим. Дай достаточно времени для охлаждения термоузла после отключения питания устройства.
Узел дверцы картриджа должен находиться в закрытом положении при извлечении термоузла, чтобы убедиться, что шестерня привода термоузла правильно выровнена для переустановки.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Только в продуктах серии HP LaserJet P2050 установлен датчик обратной подачи.
Отсоедини шесть разъёмов (позиция 1), затем отожми жгуты проводов от направляющей (позиция 2).
Извлеки один винт (позиция 3), затем сдвинь направляющую подачи носителя в сторону форматера, чтобы извлечь её.
Отсоедини три разъёма (позиция 4) и один заземляющий разъём (позиция 5).
Отожми три фиксатора (позиция 7), затем извлеки три шестерни (позиция 8).
Приводные шестерни должны быть правильно выровнены при переустановке или замене термоузла. Шестерни имеют шпонки и могут быть установлены только при правильном выравнивании.
Убедись, что заземляющий разъём правильно закреплён и полностью посажен на контактный вывод разъёма.
ЭБУ может быть горячей. Дай достаточно времени для охлаждения ЭБУ после отключения питания устройства.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Только в продуктах серии HP LaserJet P2050 установлен датчик обратной подачи.
Отсоедини одиннадцать разъёмов (позиция 1) и один заземляющий разъём (позиция 2).
Извлеки один винт (позиция 3) и отожми жгуты проводов от фиксаторов (позиция 4).
Сдвинь направляющую подачи носителя в сторону форматера, чтобы извлечь её.
Отсоедини один FFC (позиция 7) и два разъёма (позиция 7), затем извлеки два винта (позиция 8).
Не сгибайте и не складывайте гибкие плоские кабели (FFC) во время удаления или установки. Также не выпрямляйте предварительно согнутые участки в FFC. Вы должны убедиться, что все FFC полностью установлены в своих разъемах. Неполная установка FFC в разъем может вызвать короткое замыкание в PCA.
Поставь отметку на один из проводов микропереключателя дверцы картриджа перед их отсоединением, чтобы можно было переподключить разъёмы к тем же контактным выводам переключателя.
Слегка поднимите сторону ЭБУ со стороны входа питания.
Используй небольшую плоскую отвёртку для отжима металлического фиксатора в шасси устройства.
Осторожно сдвинь фиксатор в сторону внешней части устройства, чтобы отжать его. Не загибай фиксатор так, чтобы он не мог войти в кронштейн монтажа ЭБУ при переустановке ЭБУ.
Потяни ЭБУ вниз до тех пор, пока монтажный кронштейн не будет расположен ниже металлического фиксатора.
Слегка поднимите сторону ЭБУ со стороны форматера.
Используй небольшую плоскую отвёртку для отжима металлического фиксатора в шасси устройства.
Осторожно потяни фиксатор в сторону внешней части устройства, чтобы отжать его. Не загибай фиксатор так, чтобы он не мог войти в кронштейн монтажа ЭБУ при переустановке ЭБУ.
Потяни ЭБУ вниз до тех пор, пока монтажный кронштейн не будет расположен ниже металлического фиксатора.
При извлечении ЭБУ осторожно пропусти FFC и жгут проводов через отверстия в шасси.
Не сгибай и не складывай плоские гибкие кабели (FFCs) при извлечении или установке. Также не выпрямляй предварительные складки в FFCs.
Осторожно выдвинь ЭБУ из устройства.
При переустановке ЭБУ посмотри в полость лотка 2 и убедись, что углы монтажного кронштейна ЭБУ зацеплены с шасси устройства.
Убедись, что заземляющий разъём правильно закреплён и полностью посажен на контактный вывод разъёма.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Только в продуктах серии HP LaserJet P2050 установлен датчик обратной подачи.
ЭБУ. См. Блок управления двигателем (ЭБУ) на странице 163.
Отожми все жгуты проводов от фиксатора (позиция 1).
Извлеки узел направляющей подачи бумаги.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Только в продуктах серии HP LaserJet P2050 установлен датчик обратной подачи.
ЭБУ. См. Блок управления двигателем (ЭБУ) на странице 163.
Узел направляющей подачи бумаги. См. Узел направляющей подачи бумаги на странице 172.
Протяните жгут проводов через отверстие в корпусе.
Отсоедините жгуты проводов от направляющей, затем снимите один винт (выноска 1).
Узел подачи бумаги с лицевой стороной вниз или двусторонней подачи бумаги. В продуктах серии HP LaserJet P2030 установлен узел подачи с лицевой стороной вниз.
В продуктах серии HP LaserJet P2050 установлен узел двусторонней подачи бумаги.
Внешне эти компоненты выглядят идентично, но они имеют различные внутренние шестерни (gear) и функции. Одинаковая процедура используется для снятия любого компонента.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Узел верхней крышки. См. Узел верхней крышки на странице 124.
Снимите два винта (выноска 1), затем отсоедините жгуты проводов от направляющей (выноска 2).
Возможно, потребуется отключить некоторые разъёмы на вспомогательной печатной плате, чтобы получить достаточно свободы в жгутах проводов для отсоединения их от направляющей.
Снимите узел подачи бумаги с лицевой стороны вниз или узел двусторонней подачи бумаги.
Некоторые шестерни (gear) и рычаг соленоида (solenoid) не закреплены (выноска 4). Не потеряйте шестерни или рычаг при снятии узла.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Узел верхней крышки. См. Узел верхней крышки на странице 124.
Узел двусторонней подачи бумаги. См. Узел подачи бумаги с лицевой стороны вниз или двусторонней подачи бумаги на странице 177.
Отключите один разъём (выноска 1), затем снимите один винт (выноска 2).
Шестерня (gear) и рычаг соленоида (solenoid), открытые при снятии узла двусторонней подачи бумаги, не закреплены (выноска 3). Не потеряйте шестерню или рычаг при снятии соленоида.
Снимите следующие компоненты:
Right cover. См. Right cover на стр. 115.
Left cover. См. Left cover на стр. 118.
Rear cover, rear door и duplex-paper-feed assembly. См. Rear cover, rear door и duplex-paper-feed assembly на стр. 120.
Только устройства серии HP LaserJet P2050 имеют установленный duplex-paper-feed assembly.
Узел верхней крышки. См. Узел верхней крышки на странице 124.
Только изделия серии HP LaserJet P2050 имеют установленный узел датчика реверса.
Узел подачи бумаги с лицевой стороны вниз или двусторонней подачи бумаги. См. Узел подачи бумаги с лицевой стороны вниз или двусторонней подачи бумаги на странице 177.

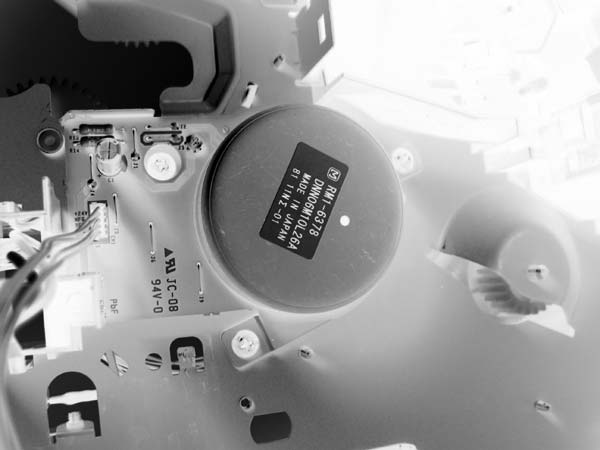

Отключите один разъём (выноска 1), отсоедините жгут проводов от фиксаторов (выноска 2), затем протяните жгут проводов через отверстие в корпусе (выноска 3).
Отпустите одну защёлку (выноска 4), затем снимите одну шестерню (выноска 5).
Снимите два винта (выноска 6), затем отсоедините жгут проводов от направляющих (выноска 7).
Осторожно отделите узел от корпуса, затем поднимите конец узла, чтобы освободить его.
Сдвиньте узел в сторону модуля форматирования, чтобы освободить его.
