Откройте дверцу картриджа с тонером, затем извлеките картридж с тонером.
Отведите и удерживайте крышку ролика захвата (позиция 1), нажмите на язычки (позиция 2) на обоих концах ролика захвата, отведя их от ролика — это должно привести к движению ролика вверх — затем извлеките ролик.
Для снятия подушки разделения необходимо сначала снять узел ролика захвата.
Снимите следующие компоненты:
Левая крышка. См. Левая крышка на странице 11.
Откройте дверцу картриджа с тонером, затем извлеките картридж с тонером.
На левой стороне устройства отпустите внутренний язычок (позиция 1) в центре шестерни, затем извлеките шестерню (позиция 2).
Шестерня состоит из двух частей. Отпускание внешнего язычка не извлекает полностью узел шестерни и не открывает внутреннюю пружину в шестерне.
При переустановке ролика захвата нажимайте и удерживайте рычаг шестерни (позиция 3).
В отсеке картриджа с тонером отведите крышку ролика захвата, затем используйте небольшую отвёртку с плоским лезвием для отпускания язычка (позиция 1) на валу ролика захвата.
Переместите вал ролика захвата влево, чтобы освободить правый конец вала от держателя, затем извлеките узел вала ролика захвата для открытия подушки разделения.
Рисунок 1-6 Снятие подушки разделения лотка MP (3 из 5) Совет при переустановке Пружина на правом конце вала не зафиксирована и может упасть при этом процессе. Убедитесь, что пружина правильно позиционирована при переустановке, как показано на следующем рисунке.

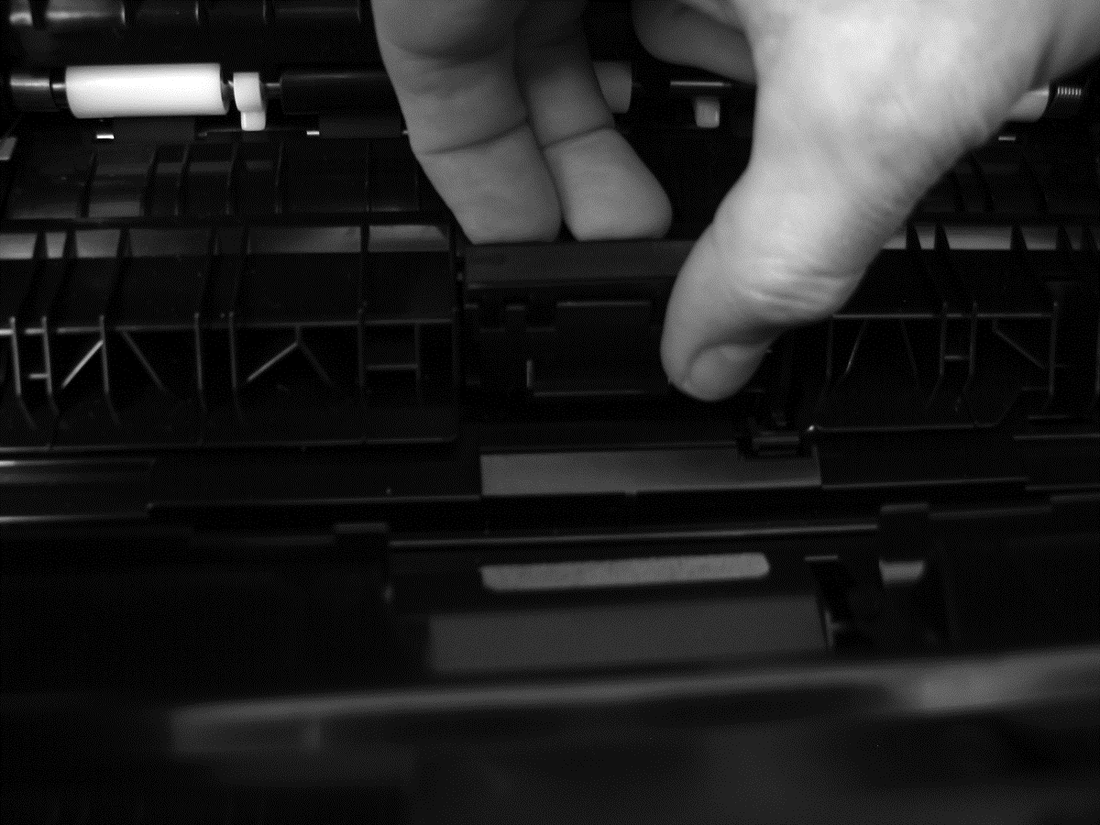

Потяните верхний край подушки разделения, чтобы отпустить её из устройства.
Рисунок 1-8 Снятие подушки разделения лотка MP (5 из 5) Совет при переустановке При переустановке узла вала ролика захвата убедитесь, что плоская часть ролика захвата находится прямо над подушкой разделения.
Извлеките кассету лотка из устройства.

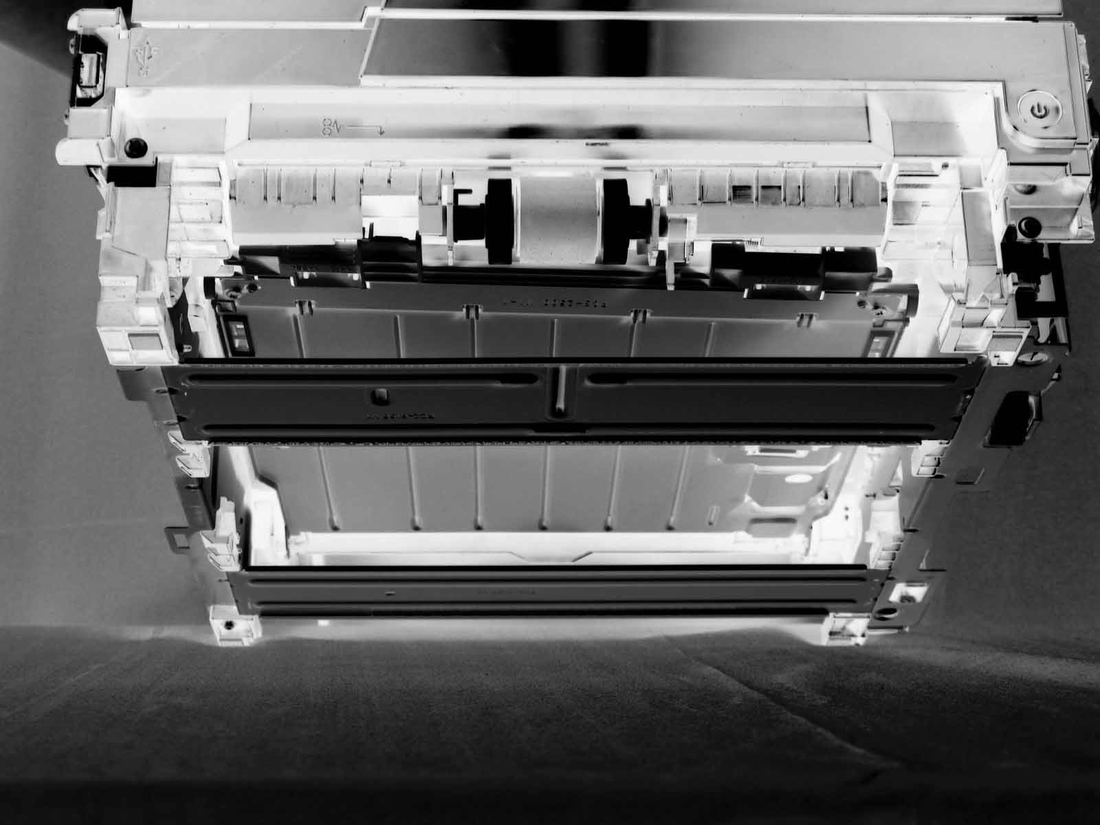

Найдите ролик захвата в верхней части отсека кассеты. На левом держателе ролика отпустите язычок (позиция 1), затем поворачивайте держатель в сторону от себя.
Отодвиньте ролик захвата влево, чтобы освободить правый ролик, затем извлеките ролик из устройства.
Извлеките кассету лотка из устройства.
Найдите подушку разделения в передней части кассеты. На подушке разделения удалите два винта (позиция 1), затем извлеките подушку из кассеты лотка.
Крышки и панель управления Левая крышка ПРИМЕЧАНИЕ:
Инструменты не требуются для снятия этой крышки. Однако небольшая отвёртка с плоским лезвием может быть полезна при отпускании некоторых язычков, удерживающих крышку на корпусе устройства.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
Возьмитесь за передний край крышки, затем потяните крышку вперёд, чтобы отпустить четыре язычка (позиция 1).
Ослабив верхний и передний края, аккуратно сдвиньте крышку в сторону задней части устройства, затем извлеките её.
Инструменты не требуются для снятия этой крышки. Однако небольшая отвёртка с плоским лезвием может быть полезна при отпускании некоторых язычков, удерживающих крышку на корпусе устройства.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
Возьмитесь за задний край крышки, затем потяните этот край в сторону задней части, чтобы отпустить четыре язычка (позиция 1).
Ослабив задний и верхний края, аккуратно сдвиньте крышку в сторону передней части устройства, затем извлеките её.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
На левой стороне устройства отключите один плоский кабель (позиция 1) от форматтера.
В задней части и с правой стороны устройства удалите три винта (позиция 1).
На верхней части узла верхней крышки удалите два винта (позиция 1).
Поднимите top-cover assembly с устройства, чтобы удалить его.
Вам не требуется снимать панель управления с узла верхней крышки, если только вы не заменяете панель управления.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Узел верхней крышки. См. Верхняя крышка с модулем панели управления LCD на странице 13.
На нижней стороне узла верхней крышки отключите плоский кабель (позиция 1), затем отпустите два язычка (позиция 2) в задней части узла панели управления. Может потребоваться использование небольшой отвёртки с плоским лезвием для отпускания язычков.
Потяните заднюю часть узла панели управления в сторону от узла верхней крышки.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
На левой стороне устройства отключите один плоский кабель (позиция 1) от форматтера, затем удалите два винта (позиция 2).
С правой стороны устройства снимите два винта (позиция 1).
На узле верхней крышки снимите три винта (позиция 1).
Винт за панелью управления имеет защитную крышку. Снимите крышку для снятия винта, но сохраните крышку для переустановки после установки панели управления.
Поднимите top-cover assembly с устройства, чтобы удалить его.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Узел верхней крышки. См. Верхняя крышка с модулем сенсорной панели управления на стр. 16.
На нижней стороне узла верхней крышки снимите шесть винтов (позиция 1) и защитную пластину (позиция 2).
Отсоедините плоский кабель (позиция 1), затем снимите следующие детали:
Потяните заднюю часть узла панели управления в сторону от узла верхней крышки.
Задняя крышка, задняя дверца и узел подачи ОСТОРОЖНО:
Термоузел может быть горячим во время работы устройства. Дождитесь охлаждения термоузла перед работой в этой области.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
Только для двусторонних моделей: На передней части устройства в кассете лотка 2 потяните зеленый язычок выпуска узла двусторонней подачи бумаги (позиция 1), затем опустите узел (позиция 2).
На задней части устройства снимите пять винтов (позиция 1), отпустите один язычок (позиция 2) возле нижнего угла и отпустите два язычка (позиция 3) из-под узла верхней крышки.
Осторожно отделите rear cover и rear door от устройства, а затем удалите их.
Для двусторонних моделей узел двусторонней подачи бумаги снимается вместе с крышкой и дверцей Совет по переустановке При переустановке узла задней крышки откройте заднюю дверцу, чтобы убедиться, что задняя крышка плотно прилегает к корпусу устройства перед установкой винтов крепления.
Только для двусторонних моделей: Есть два штифта петли (позиция 1). Сначала отпустите более короткий левый штифт, затем отделите узел задней крышки и задней дверцы (позиция 2) от узла двусторонней подачи бумаги (позиция 3).
Дверца картриджа и узел передней крышки ПРИМЕЧАНИЕ:
Узел картриджной двери включает картриджную дверь, Лоток 1 и переднюю крышку.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
Отсоедините один разъем (позиция 1), затем отпустите два язычка в поворотном соединении (позиция 2) для отсоединения рычага тяги узла дверцы картриджа (позиция 3).
Рычаг связи отпускает рычаг прижима термоузла при открытии картриджной двери.
Потяните нижнюю часть узла вверх, чтобы освободить два крючковидных язычка (позиция 1), затем потяните узел в сторону от устройства.
Отпустите два штифта петли (позиция 1), затем отделите переднюю крышку (позиция 2) от узла дверцы картриджа (позиция 3).
Не сгибайте и не складывайте гибкие плоские кабели (FFC) во время удаления или установки. Также не выпрямляйте предварительно согнутые участки в FFC. Вы должны убедиться, что все FFC полностью установлены в своих разъемах. Неполная установка FFC в разъем может вызвать короткое замыкание в PCA.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Узел верхней крышки. См. Верхняя крышка с модулем сенсорной панели управления на стр. 16 или Верхняя крышка с модулем ЖК-панели управления на стр. 13.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
На верхней части устройства снимите антистатическую поролоновую прокладку и отсоедините один разъем (позиция 1), затем отсоедините плоский кабель (позиция 2).
Снимите четыре винта (позиция 1), затем снимите узел лазерного сканера.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Задняя крышка, задняя дверца и узел подачи. См. Задняя крышка, задняя дверца и узел подачи на стр. 20.
Узел верхней крышки. См. Верхняя крышка с модулем сенсорной панели управления на стр. 16 или Верхняя крышка с модулем ЖК-панели управления на стр. 13.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
С левой стороны устройства отпустите один язычок (позиция 1), затем снимите шестерню.
Внутри корпуса устройства, со стороны форматера, отпустите два язычка (позиция 1), затем поднимите направляющую (позиция 2) для ее освобождения и снятия из устройства.
Снимите четыре винта (позиция 1), затем снимите крышку шестерни (позиция 2).
Слегка поднимите правый конец узла (позиция 3), затем сдвиньте его вправо и поднимите, чтобы освободить и снять из устройства.
Для переустановки узла сначала вставьте левый конец узла.
Узел термоузла и направляющая подачи бумаги ОСТОРОЖНО:
Термоузел может быть горячим. Дай достаточно времени для охлаждения термоузла после отключения питания устройства.
Узел дверцы картриджа тонера должен находиться в закрытом положении при снятии термоузла, чтобы убедиться, что ведущая шестерня термоузла правильно выровнена для переустановки.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Задняя крышка, задняя дверца и узел подачи. См. Задняя крышка, задняя дверца и узел подачи на стр. 20.
С правой стороны устройства снимите три шестерни (позиция 1).
На задней части устройства отсоедините семь разъемов (позиция 1), затем потяните кабельный направитель (позиция 2) в сторону от устройства.
Снимите один винт (позиция 1), снимите направляющую подачи бумаги (позиция 2) и переложите провод в углу узла контроллера двигателя (позиция 3).
Отсоедините три разъема (позиция 1), снимите два винта (позиция 2), затем снимите термоузел (позиция 3).
Узел привода лицевой стороной вниз или узел двусторонней подачи Продукты типовой печати имеют установленный узел привода лицевой стороной вниз. Двусторонние продукты имеют установленный узел двусторонней подачи бумаги.
Внешне эти компоненты выглядят идентично, но они имеют различные внутренние шестерни (gear) и функции. Одинаковая процедура используется для снятия любого компонента.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Узел верхней крышки. См. Верхняя крышка с модулем сенсорной панели управления на стр. 16 или Верхняя крышка с модулем ЖК-панели управления на стр. 13.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
С правой стороны устройства снимите заземляющую пружину (позиция 1), отсоедините пять разъемов (позиция 2), снимите два винта (позиция 3), затем снимите держатель вентилятора (позиция 4) и главный вентилятор (позиция 5) вместе.
Снимите три винта (позиция 1), затем потяните узел (позиция 2) в сторону от устройства.
Некоторые шестерни и рычаг соленоида не зафиксированы. Не потеряйте шестерни и рычаг при снятии узла.
Снимите следующие компоненты:
Левая крышка. См. Левая крышка на странице 11.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
С левой стороны устройства отсоедините один разъем (позиция 1), затем освободите провода из жгута проводов (позиция 2).
Снимите один винт (позиция 1), затем снимите соленоид подхвата лотка 1.
Этот раздел применяется только к двусторонним моделям.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Задняя крышка, задняя дверца и узел двусторонней подачи бумаги. См. Задняя крышка, задняя дверца и узел подачи на стр. 20.
Узел верхней крышки. См. Верхняя крышка с модулем сенсорной панели управления на стр. 16 или Верхняя крышка с модулем ЖК-панели управления на стр. 13.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
С правой стороны устройства отсоедините один разъем (позиция 1) от соединительной печатной платы и снимите один винт (позиция 2).
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Узел верхней крышки. См. Верхняя крышка с модулем сенсорной панели управления на стр. 16 или Верхняя крышка с модулем ЖК-панели управления на стр. 13.
Задняя крышка, задняя дверца и узел двусторонней подачи бумаги. См. Задняя крышка, задняя дверца и узел подачи на стр. 20.
Термоузел (Fuser). Смотрите узел термоузла и направляющую подачи бумаги на странице 29.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
На задней панели устройства отожмите кабели (позиция 1) из направляющих кабелей (позиция 2), затем вытащите узел подачи бумаги (позиция 3).
Отожмите кабели (позиция 1) из направляющих кабелей (позиция 2), снимите один винт (позиция 3), затем снимите направляющую кабелей (позиция 4).
Снимите один винт (позиция 1), снимите воздуховод (позиция 2), затем отсоедините один разъем (позиция 3).

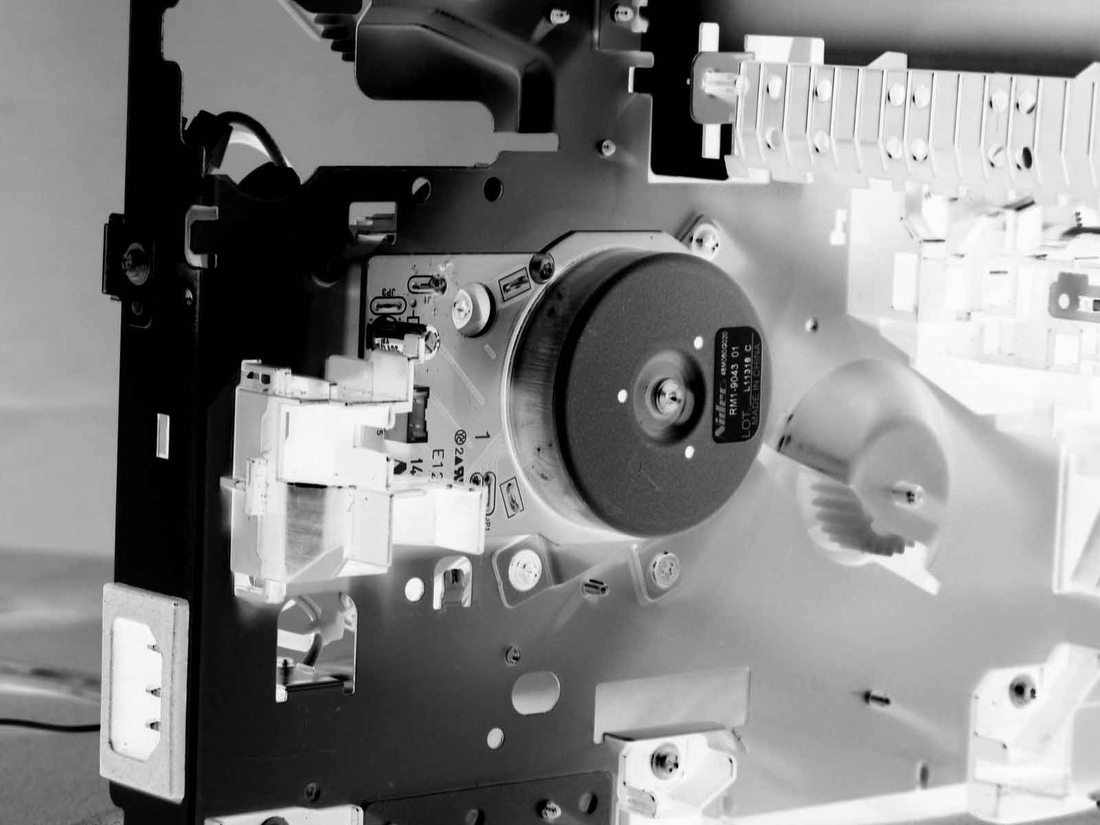

Снимите три чёрных винта (позиция 1) и один серебристый винт (позиция 2), отожмите две защёлки (позиция 3), затем снимите главный двигатель (позиция 4) и направляющую кабелей (позиция 5) вместе.
Запомните место, откуда вы снимали серебристый винт. Серебристый винт должен быть переустановлен в то же место.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Узел верхней крышки. См. Верхняя крышка с модулем сенсорной панели управления на стр. 16 или Верхняя крышка с модулем ЖК-панели управления на стр. 13.
Откройте дверцу картриджа с тонером и дверцу доступа к замятиям в задней части.
На правой стороне устройства снимите заземляющую пружину (позиция 1), отсоедините один разъем (позиция 2), отожмите две защёлки (позиция 3), затем снимите главный вентилятор.
При переустановке главного вентилятора на воздуховод убедитесь, что кабель вентилятора (позиция 1) расположен так, как показано на рисунке ниже. Также убедитесь, что этикетка (позиция 2) на вентиляторе направлена внутрь.
При снятии узла контроллера двигателя (позиция 1) с задней панели устройства участок (позиция 2) с левой стороны узла может быть горячим. Дождитесь достаточного охлаждения узла контроллера двигателя после отключения питания устройства.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Задняя крышка, задняя дверца и узел подачи. См. Задняя крышка, задняя дверца и узел подачи на стр. 20.
Узел верхней крышки. См. Верхняя крышка с модулем сенсорной панели управления на стр. 16 или Верхняя крышка с модулем ЖК-панели управления на стр. 13.
На задней панели устройства отсоедините семь разъемов (позиция 1).
Снимите один винт (позиция 1), затем снимите направляющую подачи бумаги (позиция 2).
Отожмите кабели (позиция 1) из направляющей кабелей (позиция 2).
На правой стороне устройства снимите один винт (позиция 1).
На левой стороне устройства отсоедините два разъема блокировочного переключателя крышки картриджа (позиция 1), отожмите кабели (позиция 2) из направляющих кабелей (позиция 3), затем отсоедините один разъем (позиция 4) и один плоский кабель (позиция 5) на плате форматера (formatter PCA).
Поставь отметку на один из проводов микропереключателя дверцы картриджа перед их отсоединением, чтобы можно было переподключить разъёмы к тем же контактным выводам переключателя.
С обеих сторон устройства используйте отвёртку с малым плоским лезвием, чтобы отжать металлические защёлки (позиция 1) в шасси устройства и опустить плату контроллера двигателя (DC controller) (позиция 2).
Может быть легче отжать правую защёлку с внутренней стороны шасси.
Осторожно отожмите защёлку в сторону наружной части устройства, чтобы её освободить. Не сгибайте защёлку настолько, чтобы она не смогла зацепиться за кронштейн крепления при переустановке узла контроллера двигателя.
10. Протащите кабель (позиция 1) и плоский кабель (позиция 2) в шасси устройства, затем осторожно
выдвиньте узел контроллера двигателя (позиция 3) из устройства.
Этот раздел применяется только к моделям с опцией USB.
Снимите следующие компоненты:
Левая крышка. См. Левая крышка на странице 11.
На левой стороне устройства снимите два винта (позиция 1) на плате USB, затем отведите плату от устройства.
Отсоедините разъем (позиция 1) на задней стороне платы.
Снимите следующие компоненты:
Левая крышка. См. Левая крышка на странице 11.
Плата беспроводного модуля (wireless PCA) (только беспроводные модели). Смотрите Плату беспроводного модуля на странице 48.
На левой стороне устройства отсоедините все разъемы и плоские кабели (позиция 1) на форматере, затем снимите четыре винта (позиция 2).
Только беспроводные модели: винт в верхнем правом углу также крепит держатель платы беспроводного модуля к плате форматера. Оставьте этот винт, который длиннее, с держателем для переустановки.
Этот раздел применяется только к беспроводным моделям.
Плата беспроводного модуля (wireless PCA) расположена в верхней части платы форматера.
Снимите следующие компоненты:
Левая крышка. См. Левая крышка на странице 11.
На левой стороне устройства отожмите две защёлки (позиция 1), потяните нижний левый угол платы, чтобы отсоединить разъем на задней стороне платы, затем отведите плату от устройства.
Плата переключателя питания расположена в передней крышке устройства.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
Левая крышка. См. Левая крышка на странице 11.
Узел крышки картриджа и передней крышки. Смотрите Узел крышки картриджа и передней крышки на странице 23.
На задней стороне передней крышки используйте отвёртку с малым плоским лезвием, чтобы отжать две защёлки (позиция 1) для разделения двух частей крышки.
Отожмите две защёлки (позиция 1), чтобы снять экран платы.
Отожмите одну защёлку (позиция 1), затем вытащите плату из передней крышки.
Плата соединения (connecting PCA) расположена с правой стороны устройства, ниже панели управления.
Снимите следующие компоненты:
Правая крышка. См. Правая крышка на странице 12.
На правой стороне устройства отсоедините все разъемы (позиция 1) на плате, снимите один винт (позиция 2), затем снимите плату соединения.
Не прикасайтесь к поверхности sponge roller, если вы не заменяете roller. Масло с кожи на roller может вызвать проблемы с качеством печати.
Всегда надевайте латексные перчатки при обращении с transfer roller для переустановки или замены.
Откройте дверцу картриджа с тонером, затем извлеките картридж с тонером.
В полости картриджа тонера потяните металлический лист замятия пластины в сторону крышки ролика захвата подноса Tray 1 (позиция 1) и удерживайте его, отожмите две защёлки чёрного стопорного зажима на правом втулке (позиция 2), потяните втулку вверх, затем сдвиньте передаточный ролик (позиция 3) вправо и извлеките его.
Черный locking clip на правой стороне shaft узла transfer roller не является встроенным. Не потеряйте locking clip при удалении transfer roller.
Универсальный лоток называется Tray 1 в документации пользователя.
Снимите следующие компоненты.
Левая крышка. См. Левая крышка на странице 11.
На левой стороне устройства отожмите защёлку (позиция 1) в центре шестерни, затем снимите шестерню (позиция 2).
При переустановке ролика захвата нажимайте и удерживайте рычаг шестерни (позиция 3).
При замене любых деталей на опциональном устройстве подачи бумаги (Tray 3) снимите кассету лотка перед снятием любых других деталей.
Для просмотра процедур снятия опционального ролика захвата устройства подачи бумаги или разделительной прокладки смотрите Ролики на странице 6.
Начиная с задней части устройства, отожмите шесть фиксаторов (позиция 1), а затем сдвиньте правую крышку (cover) к передней части устройства и снимите её.

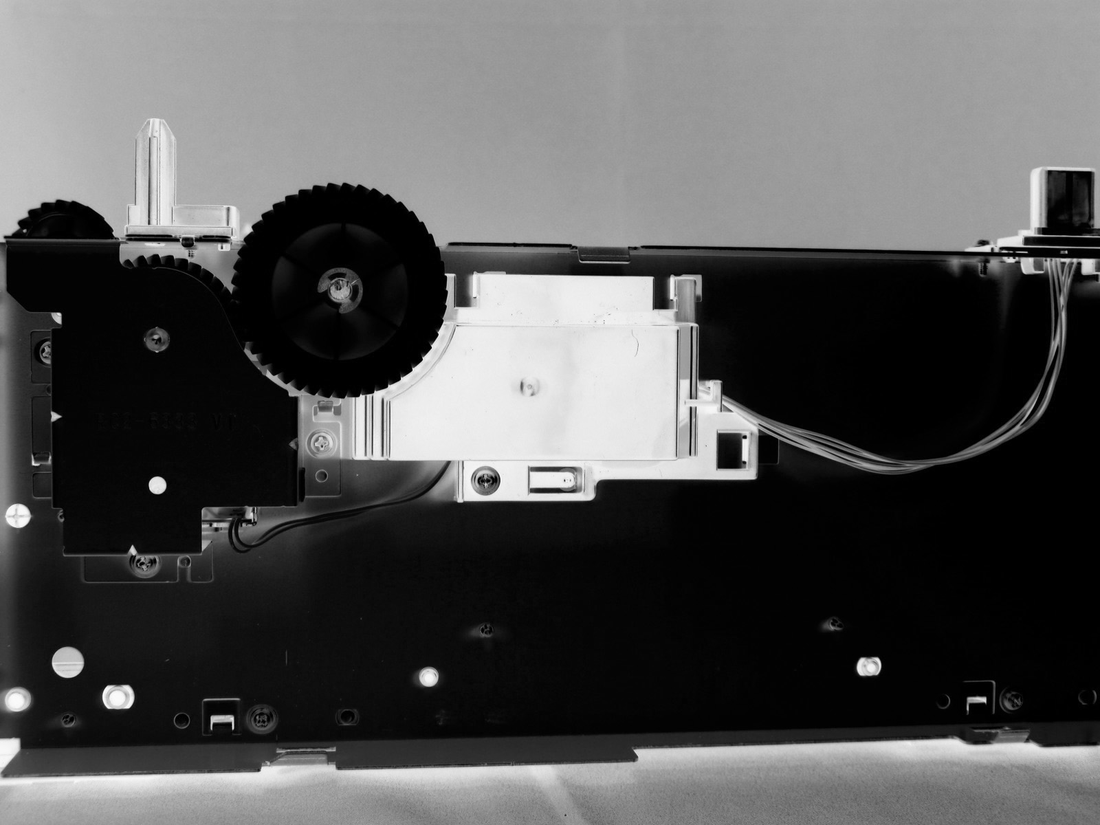

На правой стороне устройства снимите один винт (screw) (позиция 1), отожмите один фиксатор (позиция 2) с крышки контроллера (driver PCA cover) (позиция 3), а затем сдвиньте крышку PCA вправо и снимите её.
Отсоедините три разъёма (позиция 1), а затем снимите один винт (screw) (позиция 2) для снятия контроллера PCA (driver PCA).
На правой стороне устройства снимите один винт (screw) (позиция 1), отожмите один фиксатор (позиция 2) с крышки контроллера (driver PCA cover) (позиция 3), а затем сдвиньте крышку PCA вправо и снимите её.
На контроллере PCA (driver PCA) отсоедините один разъём (позиция 1).
В передней части узла подачи бумаги (paper feeder) снимите два винта (screw) (позиция 1), снимите два пластиковых позиционирующих штифта (позиция 2), а затем снимите металлическую крышку (cover) (позиция 3) с узла подачи бумаги.
Снимите один винт (screw) (позиция 1), а затем освободите кабель PCA от направляющих кабеля (cable guides) для снятия PCA датчика (sensor PCA).
В данной главе номера деталей указаны только для доступных заменяемых частей.
