Это главное представляет обобщенный функциональный обзор принтера и процессов печати.
Обсуждаются следующие системы принтера:

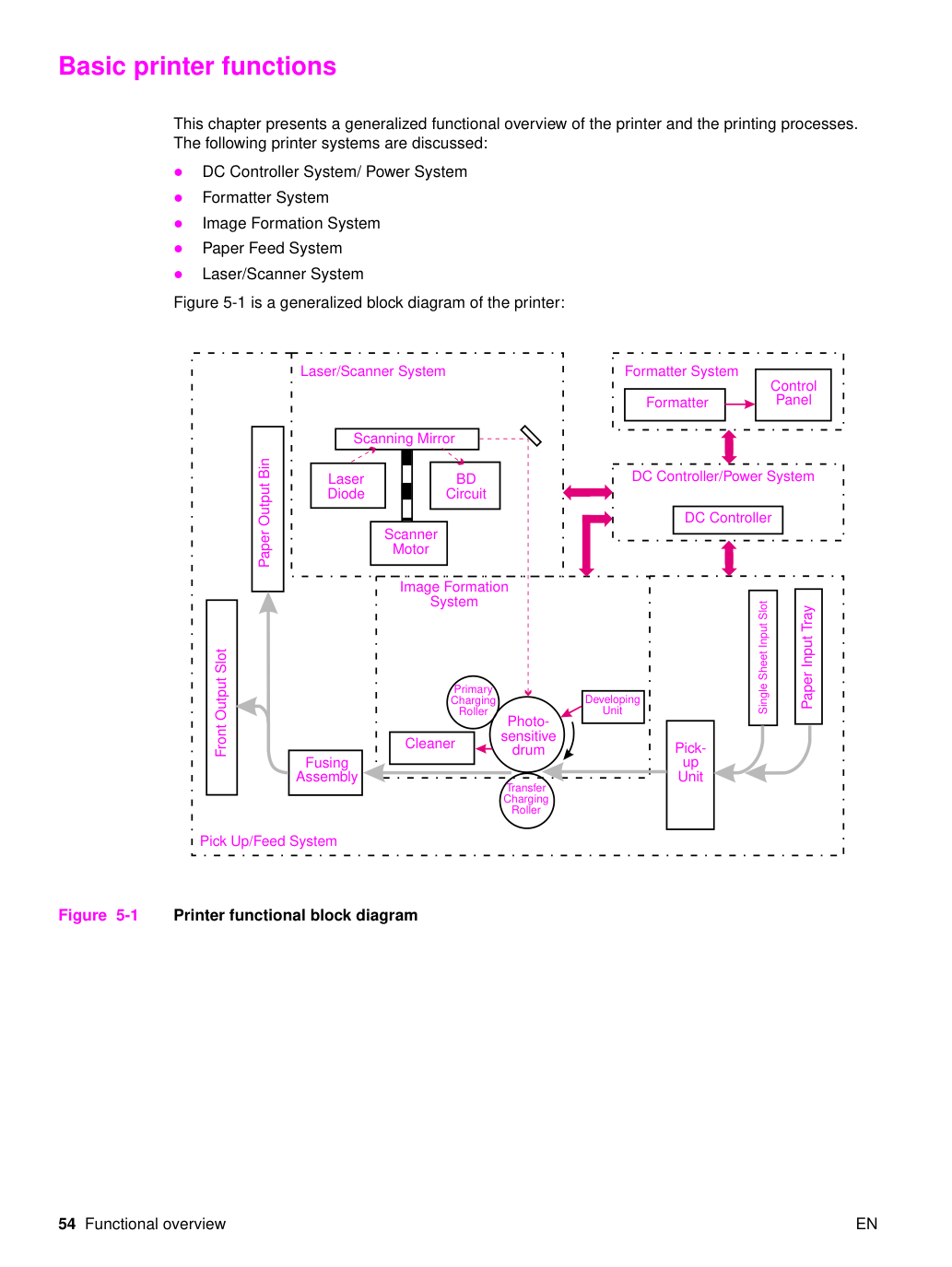

На рис. 5-1 показана обобщенная блок-схема принтера:
DC Controller PCA координирует все действия печатающего устройства, управляет лазером и координирует данные печати от Formatter PCA с процессом формирования изображения. DC Controller также включает схемотехнику как переменного, так и постоянного питания и распределения. DC Controller управляет следующими системами и функциями:

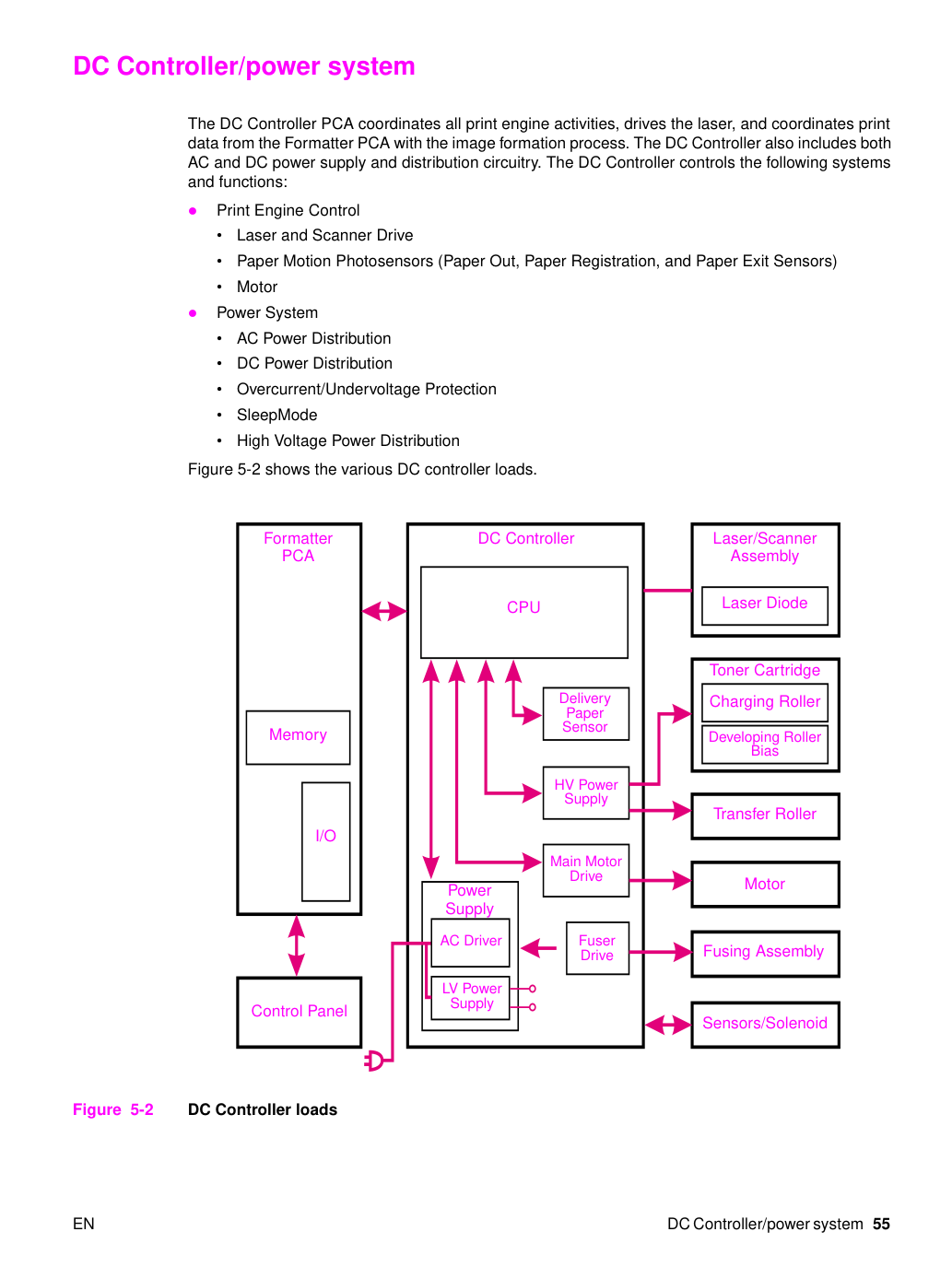

На рис. 5-2 показаны различные нагрузки DC Controller.
Управление лазером и сканером На основе информации, полученной от Formatter, DC Controller отправляет сигналы на узел Laser/Scanner Assembly для модуляции лазерного диода ВКЛ и ВЫКЛ и управления двигателем Laser/Scanner.
Дополнительную информацию см. в разделе "Система формирования изображения" далее в этой главе.
Мониторинг и управление движением бумаги DC Controller PCA управляет движением бумаги путем непрерывного мониторинга различных датчиков бумаги и координации синхронизации с другими процессами печати.
Подробное объяснение движения бумаги и взаимодействия фотодатчиков и соленоида с процессом движения бумаги см. в разделе "Система подачи бумаги" далее в этой главе.
Выключатель отключения питания 12 В постоянного тока, Switch 101, расположенный на верхней части принтера, активируется дверцей принтера. Передняя дверца должна быть закрыта, прежде чем принтер сможет возобновить печать.
Двигатель управляется DC Controller PCA. Двигатель обеспечивает все движение бумаги принтера.
Система питания (на DC Controller PCA) Цепи питания переменного, постоянного и высокого напряжения содержатся в DC Controller PCA.
Схемотехника переменного тока подает переменное напряжение всякий раз, когда кабель питания подключен к источнику переменного тока. Переменное напряжение распределяется на схемотехнику питания постоянного тока и на схемотехнику драйвера переменного тока, которая управляет переменным напряжением нагревательного элемента узла плавления.
Схемотехника распределения постоянного напряжения, расположенная на DC Controller PCA, распределяет +5 В постоянного тока и +12 В постоянного тока следующим образом:
В этом принтере есть два устройства защиты от перенапряжения/перегрузки по току:
Предохранитель F101 обеспечивает защиту от перегрузки по току для схемотехники системы плавления. Чтобы проверить или заменить предохранитель, необходимо снять DC Controller. Предохранитель 102 (находится только в агрегатах 110В) обеспечивает защиту от перегрузки по току для схемотехники питания постоянного тока принтера.
Кроме того, схемотехника питания +12В постоянного тока и +5В постоянного тока содержит схему защиты от перегрузки по току, которая автоматически отключает выходное напряжение при возникновении условия перегрузки по току из-за короткого замыкания или аномального напряжения на стороне нагрузки.
Вместо выключателя питания принтер имеет функцию SleepMode. После того как принтер простаивает в течение 15 минут, он отключается сам, переходя в режим SleepMode. Индикаторы панели управления остаются выключены, а принтер сохраняет все параметры принтера и загруженные шрифты и макросы в режиме SleepMode.
Принтер выходит из режима SleepMode и все индикаторы включаются при выполнении любого из следующих условий:
Нажата кнопка Control Panel.
Открыта передняя дверь принтера.
Принтер не входит в режим SleepMode при наличии ошибки принтера.
High Voltage Power Supply PCA подает перекрывающуюся комбинацию постоянного и переменного напряжения на основной charging roller и developing roller. Эта схема также подает положительное или отрицательное постоянное напряжение на transfer charging roller согласно инструкциям CPU на DC Controller PCA.
Эта схема также управляет плотностью изображения путем изменения основного переменного напряжения и developing AC bias согласно установке регулятора плотности печати.
Высокое напряжение отключается при открытии EP Door принтера (т.е. switch SW101 разомкнут).
Formatter PCA отвечает за следующее:
Получение и обработка данных печати из интерфейса принтера.
Контроль кнопки Control Panel и передача информации о статусе принтера.
Разработка и координирование размещения данных и синхронизации с печатающим механизмом.
Обмен данными с хост-компьютером через Bi-Directional Interface.
Formatter PCA получает данные печати через Bi-Tronics Interface и преобразует их в точечное изображение.
DC Controller синхронизирует Image Formation System с Paper Feed System и сигнализирует Formatter для отправки данных печатного изображения. Formatter отправляет данные печатного изображения (точки) в виде VIDEO signal и начинается процесс печати.
На HP LaserJet 5L и 6L Formatter PCA также предоставляет места крепления для дополнительной памяти.
Formatter PCA содержит микропроцессор, работающий с частотой минимум 24 МГц.
Помимо хранения программ управления микропроцессором, ROM хранит точечные узоры внутренних наборов символов (шрифтов).
RAM хранит информацию печати и загруженные шрифты, полученные из хост-системы, и временно сохраняет полную страницу данных печатного изображения перед отправкой данных в печатающий механизм. (См. раздел "Page Protect" далее в этой главе.) Для принтеров HP LaserJet 5L и 6L объем памяти может быть увеличен путем добавления карты DRAM memory к Formatter PCA. Обратите внимание, что добавление памяти также может увеличить скорость печати при печати сложной графики. HP LaserJet 6L Pro не поддерживает расширение памяти или использование карты JEDIA.
Formatter PCA получает входящие данные через интерфейс Bi-Tronics. Bi-Tronics I/O обеспечивает высокоскоростную двустороннюю связь между принтером и хостом, позволяя пользователю изменять параметры принтера и контролировать статус принтера с хост-компьютера. Этот интерфейс соответствует IEEE-1284.
Formatter использует три светодиода, установленные под крышкой принтера, для передачи информации о статусе принтера пользователю. Обратитесь к разделу "Using the Control Panel" в Главе 3 и "Printer Error Troubleshooting" в Главе 7 для получения дополнительной информации об индикаторах.
Кнопка Control Panel используется для таких функций, как автопроверка, сброс и отображение кодов ошибок.
Обратитесь к разделу "Using the Control Panel" в Главе 3 для получения дополнительной информации о кнопке Control Panel.
Formatter PCA содержит схемотехнику для технологии Resolution Enhancement (REt), которая модифицирует стандартные видеоточечные данные по пути к DC Controller для получения сглаженных границ черный-белый. REt регулируется пользователем из некоторых приложений. Доступные установки: On или Off.
Установка EconoMode использует приблизительно на 50 процентов меньше тонера, чем стандартная печать, за счет снижения плотности точек. Однако EconoMode не продлевает срок службы компонентов картриджа с тонером.
EconoMode, который также можно рассматривать как "режим черновика", выбирается пользователем в некоторых приложениях. Установка по умолчанию — Off.
EconoMode не влияет на скорость печати или использование памяти.
Технология Hewlett-Packard Memory Enhancement (MEt) фактически удваивает стандартную память благодаря различным методам сжатия шрифтов и данных. MEt доступна только в режиме PCL и не выбирается клиентом. При использовании хост-драйвера ваш ПК управляет памятью.
Функция Enhanced I/O позволяет использовать память принтера для хранения данных, полученных от хост-компьютера. Если Enhanced I/O включен, вы можете отправить больше данных в принтер за более короткое время, что позволит вам быстрее вернуться к приложению. Enhanced I/O имеет следующие опции:
Auto позволяет принтеру использовать распределение памяти Enhanced I/O для увеличения скорости передачи данных от хост-компьютера к принтеру, если необходимо.
Off использует минимальное количество памяти принтера для хранения данных, отправленных с хост-компьютера.
Enhanced I/O доступна только в режиме PCL. При использовании хост-драйвера (только HP LaserJet 5L и 6L), ваш ПК управляет памятью.

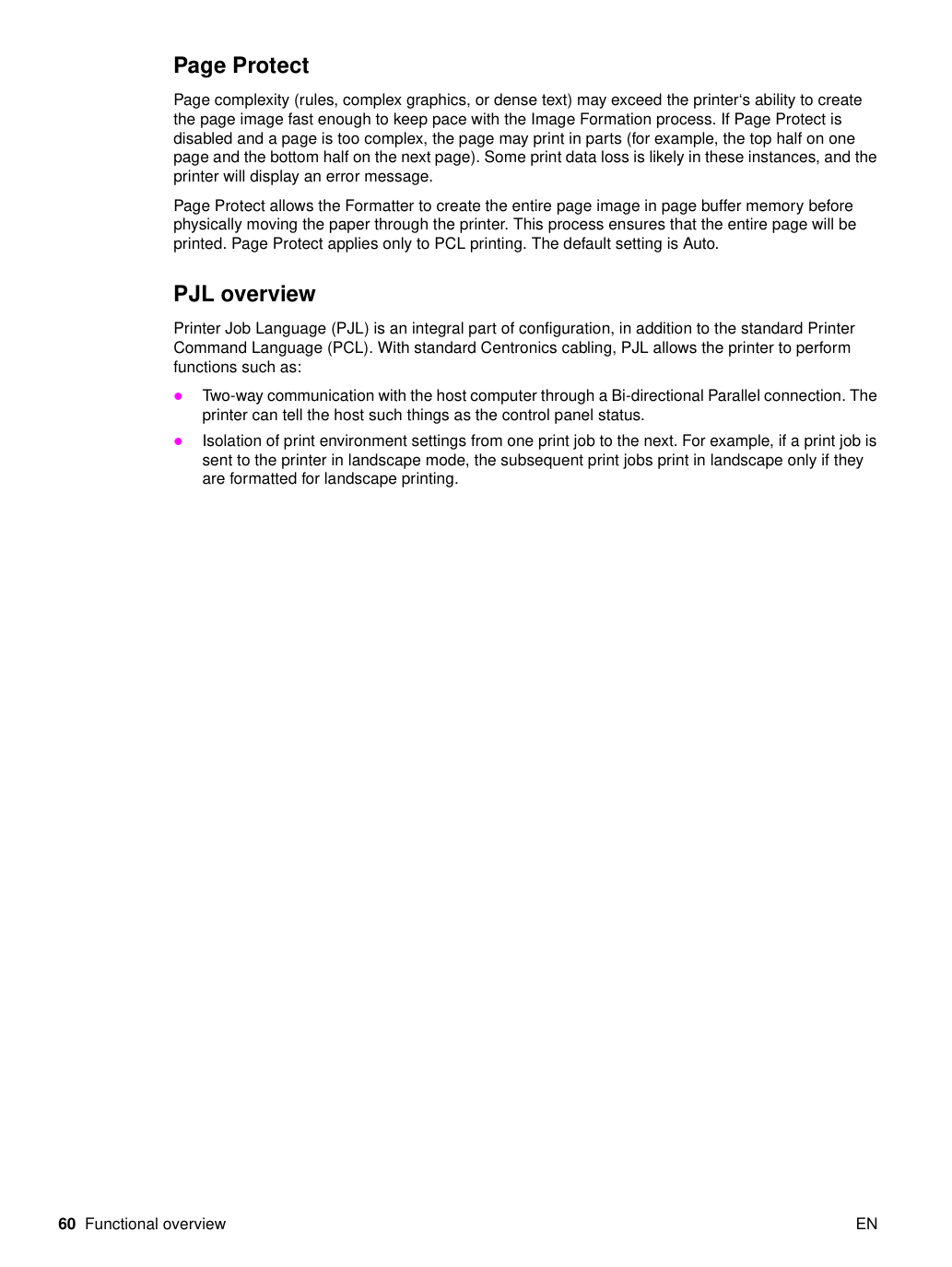

Сложность страницы (правила, сложная графика или плотный текст) может превысить возможность принтера создавать изображение страницы достаточно быстро, чтобы идти в ногу с процессом Image Formation. Если Page Protect отключена и страница слишком сложна, страница может печататься по частям (например, верхняя половина на одной странице и нижняя половина на следующей странице). В таких случаях возможна потеря части данных печати, и принтер отобразит сообщение об ошибке.
Page Protect позволяет Formatter создать изображение всей страницы в буферной памяти страницы перед физическим перемещением бумаги через принтер. Этот процесс гарантирует, что вся страница будет напечатана. Page Protect применяется только при печати PCL. Установка по умолчанию — Auto.
Printer Job Language (PJL) является неотъемлемой частью конфигурации в дополнение к стандартному Printer Command Language (PCL). С использованием стандартного кабеля Centronics, PJL позволяет принтеру выполнять такие функции, как:
Двусторонняя связь с хост-компьютером через двунаправленное параллельное соединение. Принтер может сообщить хосту такую информацию, как статус control panel.
Изоляция параметров окружения печати от одного задания печати к следующему. Например, если задание печати отправлено на принтер в альбомном режиме, последующие задания печати печатаются в альбомном режиме только если они отформатированы для альбомной печати.

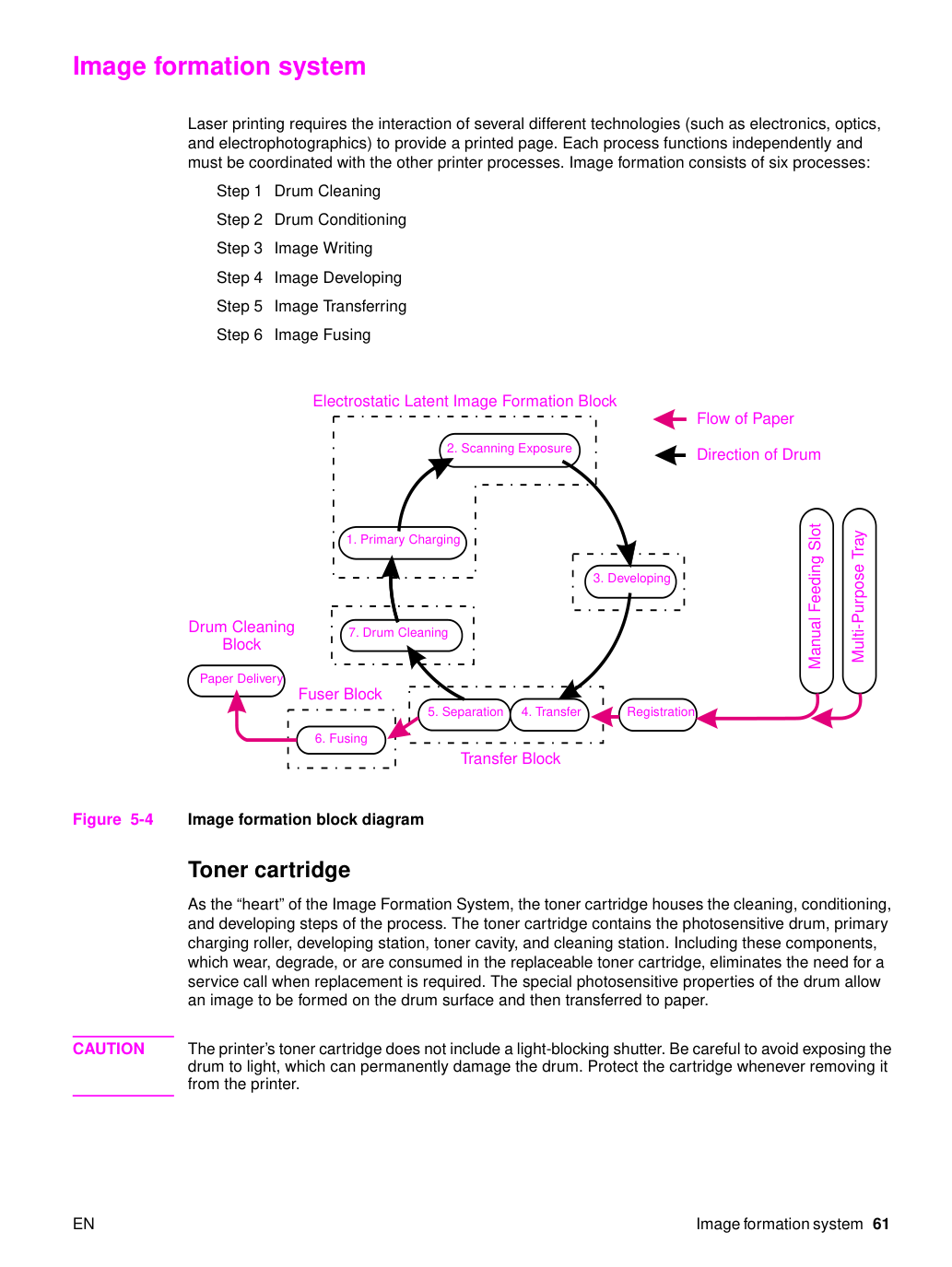

Лазерная печать требует взаимодействия нескольких различных технологий (таких как электроника, оптика и электрофотография) для обеспечения печатной страницы. Каждый процесс функционирует независимо и должен быть скоординирован с другими процессами принтера. Image Formation состоит из шести процессов:
Как "сердце" Image Formation System, картридж с тонером содержит этапы очистки, кондиционирования и проявления процесса. Картридж с тонером содержит фоточувствительный барабан, основной charging roller, developing station, тонерную полость и cleaning station. Включение этих компонентов, которые изнашиваются, деградируют или расходуются в сменном картридже с тонером, устраняет необходимость в обращении в сервис при замене. Специальные фоточувствительные свойства барабана позволяют сформировать изображение на поверхности барабана, а затем передать его на бумагу.
Картридж с тонером принтера не включает защитную шторку, блокирующую свет. Будьте осторожны, чтобы избежать воздействия света на барабан, что может привести к его необратимому повреждению. Защитите картридж при извлечении его из принтера.
2. Scanning Exposure
3. Проявление
4. Перенос
7. Drum Cleaning
6. Термоузел
5. Отделение
1. Первичная зарядка
Чистящее лезвие находится в контакте с поверхностью барабана постоянно. Во время вращения барабана при печати избыток тонера удаляется и хранится в контейнере отработанного тонера.
После физической очистки барабан должен быть кондиционирован. Этот процесс состоит в применении равномерного отрицательного заряда на поверхность барабана с помощью ролика первичной зарядки, расположенного в картридже тонера. Ролик первичной зарядки покрыт проводящей резиной. На ролик подается переменное смещение для стирания любых остаточных зарядов от предыдущего изображения. Кроме того, ролик зарядки подает отрицательное постоянное смещение для создания равномерного отрицательного потенциала на поверхности барабана. Величина напряжения постоянного тока изменяется в зависимости от установки плотности печати.
Во время процесса записи модулированный лазерный диод проецирует луч на вращающееся сканирующее зеркало. При вращении зеркала луч отражается от зеркала, сначала через набор линз фокусировки, от зеркала и, наконец, через щель в верхней части картриджа тонера и на фоточувствительный барабан.
Луч развертывает барабан слева направо, разряжая отрицательный потенциал везде, где луч попадает на поверхность. Это создает скрытое электростатическое изображение, которое позже преобразуется в видимое изображение.
Поскольку луч развертывает всю длину барабана, а барабан вращается, вся площадь поверхности барабана может быть покрыта. В конце каждой развертки луч попадает на линзу обнаружения луча, генерируя сигнал обнаружения луча (BD). Сигнал BD отправляется на контроллер DC, где он преобразуется в электрический сигнал, используемый для синхронизации вывода следующей строки данных сканирования.
На этом этапе процесса скрытое электростатическое изображение присутствует на барабане. Частицы тонера получают отрицательный поверхностный заряд путем трения о барабан разработки, который подключен к отрицательному источнику постоянного тока. Отрицательно заряженный тонер притягивается к разряженным (экспонированным, заземленным) областям барабана и отталкивается от отрицательно заряженных (неэкспонированных) областей.
Во время процесса переноса изображение тонера на поверхности барабана переносится на бумагу. Положительный заряд, приложенный к спинке бумаги роликом переноса, вызывает притяжение отрицательно заряженного тонера на поверхности барабана к бумаге. После разделения барабан очищается и кондиционируется для следующего изображения.
Во время процесса сплавления тонер сплавляется с бумагой теплом и давлением для создания постоянного изображения. Бумага проходит между нагретым элементом плавления и мягким роликом прижима.
Это расплавляет тонер и прижимает его к бумаге.
Как лоток подачи бумаги, так и щель для ввода одного листа объединяются в одну основную входную область. Бумага, помещенная в любую из этих областей, включает датчик выхода бумаги (sensor 202), который информирует контроллер DC о наличии бумаги.
Когда принтер получает задание на печать и готов к печати, контроллер DC включает узел лазера/сканера и двигатель. Движение бумаги начинается, когда контроллер DC активирует соленоид SL1. Это вызывает вращение ролика захвата бумаги один раз. В результате этого вращения происходят два действия.
Сначала пластина отбрасывания бумаги прижимает бумагу к ролику захвата. Во-вторых, ролик захвата захватывает верхний лист и продвигает его к приводным валикам узла подачи. Чтобы убедиться, что подается только один лист, основная прокладка разделения вместе с двумя вспомогательными прокладками удерживают остаток стека на месте.
Приводные валики узла подачи продвигают бумагу к датчику регистрации бумаги (PS203).
Этот датчик информирует контроллер DC о точном расположении переднего края бумаги, чтобы изображение, записываемое на фоточувствительный барабан, могло быть точно позиционировано на странице. Приводные валики узла подачи затем продвигают бумагу в область переноса, где изображение тонера на фоточувствительном барабане переносится на бумагу.
После переноса изображения бумага входит в узел сплавления, где тепло от термоузла и давление от ролика прижима постоянно закрепляют изображение тонера на бумаге. Датчик выхода бумаги (PS201) определяет, что бумага успешно вышла из области сплавления. Выходные валики узла сплавления подают бумагу в корзину выходной бумаги или во фронтальный выходной слот в зависимости от положения рычага отворота/лицевой стороной вверх.
На рисунке 5-5 показана упрощенная траектория прохождения бумаги и расположение фотодатчиков и валиков.
На рисунке 5-6 показаны расположения фотодатчиков, переключателей, соленоида и других важных элементов принтера. Таблица 5-1 описывает функцию каждого фотодатчика и соленоида.
Соленоид и датчики PS204 (5L только) SW101 PS202 PS203 SL1 приводной узел главный двигатель форматер SW201 PS201 контроллер DC нагревательный элемент лазер сканер узел ролика захвата Таблица 5-1 Соленоид и датчики Номер Наименование Описание SL1 соленоид захвата бумаги включает ролик захвата бумаги.
Обнаруживает, когда бумага успешно вышла из области сплавления и может быть подана следующий лист бумаги.
Обнаруживает отсутствие бумаги в лотке подачи бумаги или в ручном входном слоте. Если этот датчик не обнаруживает бумагу в лотке входной бумаги или в щели для ввода одного листа, форматер отображает индикацию отсутствия бумаги на панели управления. Бумага должна быть перезагружена перед тем, как может возобновиться печать.
Обнаруживает передний и задний края бумаги. Синхронизирует фоточувствительный барабан и верхнюю часть бумаги.
5L только) В HP LaserJet 6L переключатель SW101 выполняет функцию PS204 модели 5L. HP LaserJet 6L Pro не имеет датчика картриджа тонера.
Обнаруживает, открыта ли крышка принтера и находится ли картридж на месте. Если крышка открыта или картридж не установлен надлежащим образом, светодиоды панели управления отобразят сообщение об ошибке.
Печать не может продолжаться до закрытия крышки и надлежащей установки картриджа.

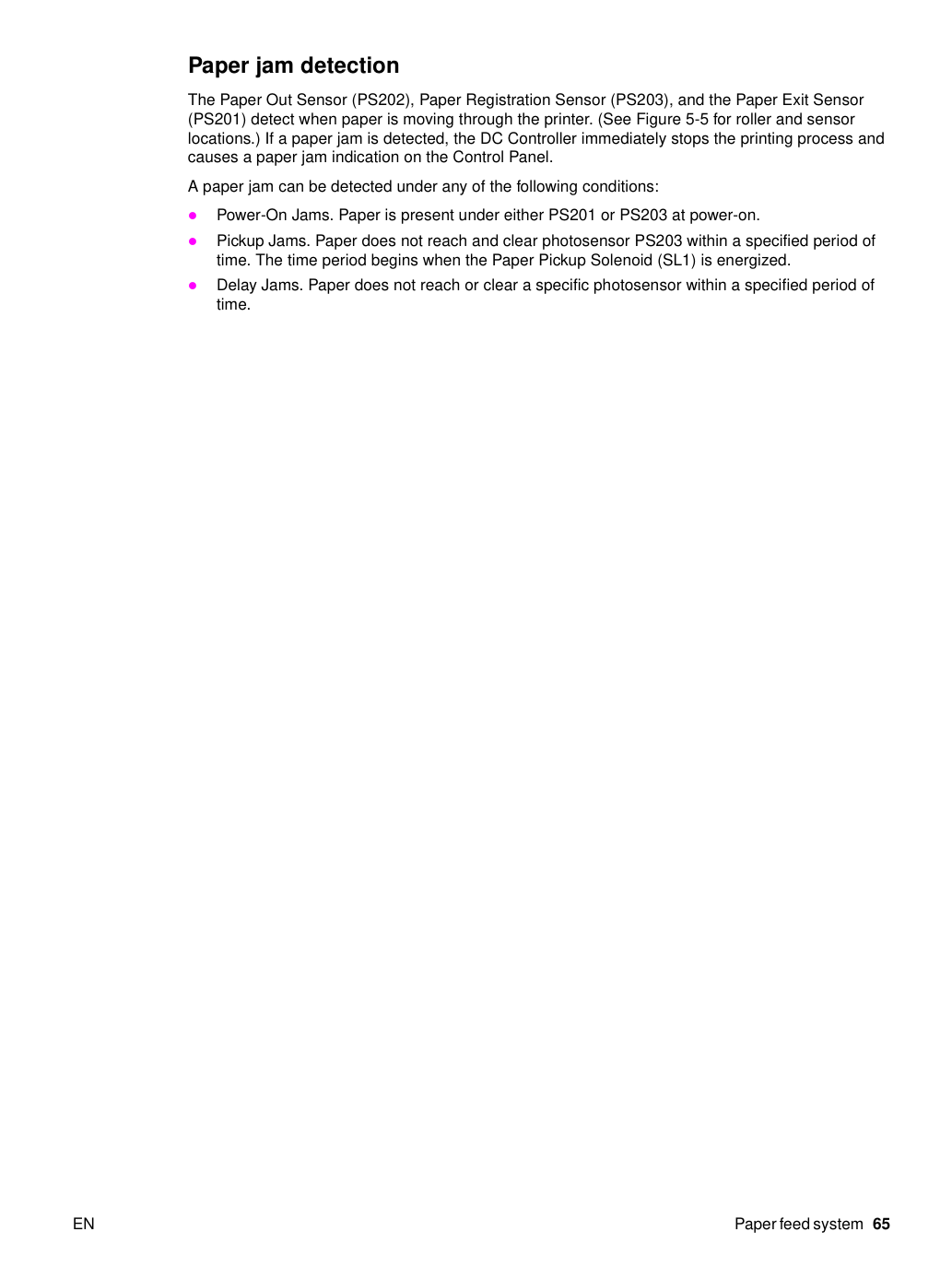

Датчик выхода бумаги (PS202), датчик регистрации бумаги (PS203) и датчик выхода бумаги (PS201) обнаруживают движение бумаги через принтер. (см. рисунок 5-5 для расположения валиков и датчиков.) При обнаружении замятия бумаги контроллер DC немедленно остановит процесс печати и вызовет индикацию замятия бумаги на панели управления.
Замятие бумаги может быть обнаружено при любых из следующих условий:
Замятия при включении. Бумага присутствует под датчиком PS201 или PS203 при включении.
Замятия при захвате. Бумага не достигает и не проходит мимо датчика PS203 в течение указанного периода времени. Период времени начинается, когда активируется соленоид захвата бумаги (SL1).
Замятия с задержкой. Бумага не достигает или не проходит мимо конкретного датчика в течение указанного периода времени.
Основная последовательность операций. Плата форматера PCA и плата контроллера DC PCA обмениваются информацией во время работы принтера. Разъем контроллера DC к форматеру (J201) образует связь, которая работает как последовательная шина данных. Это позволяет передавать статус принтера, информацию команд и данные точечного изображения между двумя платами PCA.

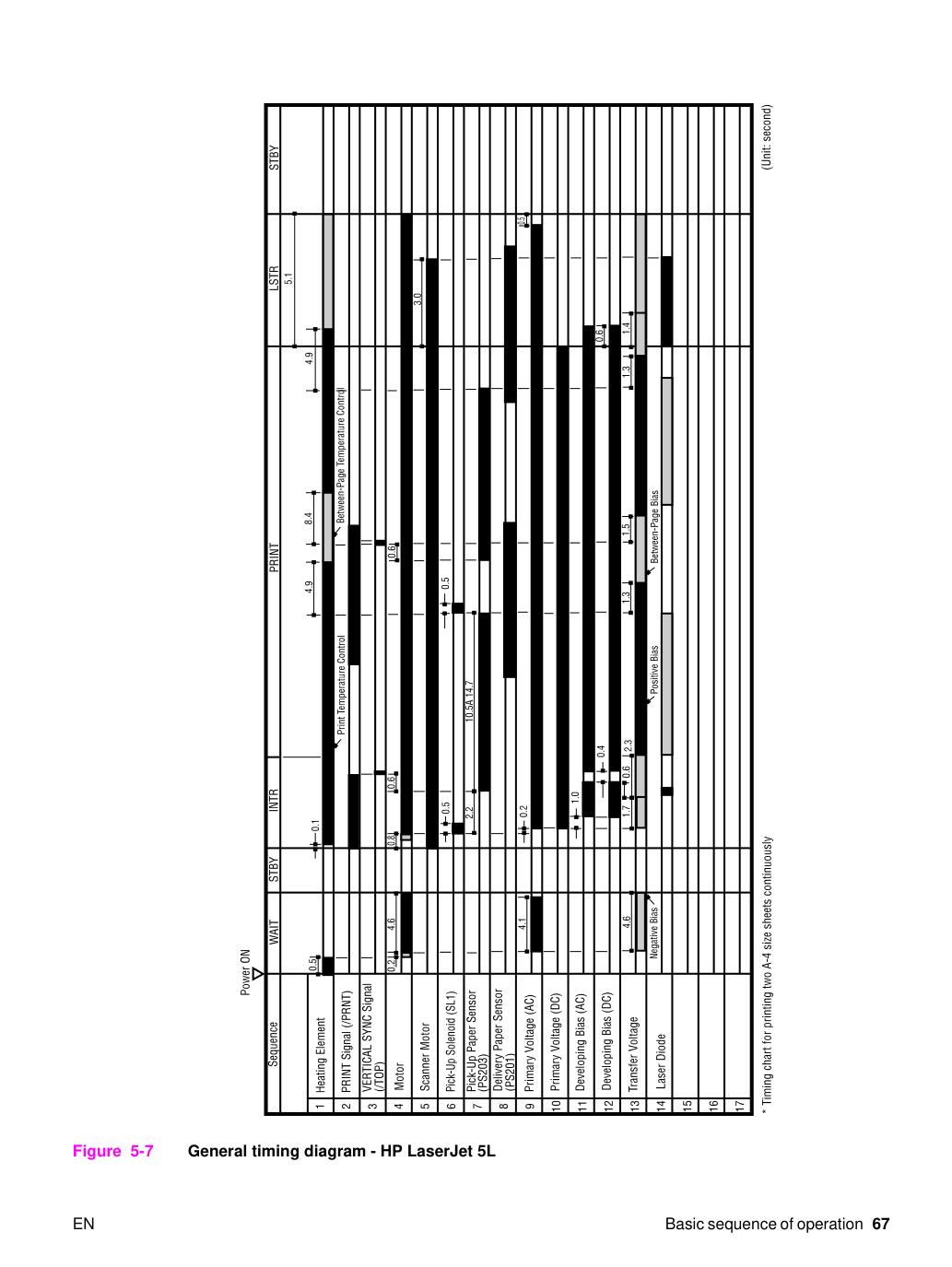

На рисунке 5-7 показена общая временная последовательность событий принтера. Во время нормальной работы принтера происходят следующие события:
От момента введения бумаги до конца начального вращения главного двигателя.
Очистить потенциал поверхности барабана и очистить ролик переноса.
От конца периода WAIT или LSTR до ввода сигнала PRNT от форматера. Или от конца периода LSTR до выключения питания.
Поддерживать принтер в режиме готовности.
От ввода сигнала PRNT от форматера до стабилизации интенсивности лазерного диода.
Стабилизировать чувствительность фоточувствительного барабана в подготовке к печати. Также очистить ролик переноса.
От конца начального вращения до остановки двигателя сканера.
Формируй изображения на фотопроводящем барабане на основе сигнала /VDO от Formatter и передавай изображение на бумагу.
От отключения первичного напряжения (DC) до остановки главного двигателя (Main Motor).
Если от Formatter поступает другой сигнал PRNT, принтер возвращается в период INTR. Если нет — возвращается в период STBY.
Подай последний лист бумаги. Также очисти Transfer Roller.
См. диаграммы синхронизации на следующих страницах.
