Принцип работы. В этой главе представлен обзор основных компонентов принтеров серии HP LaserJet 5200 и подробное описание системы формирования изображения.

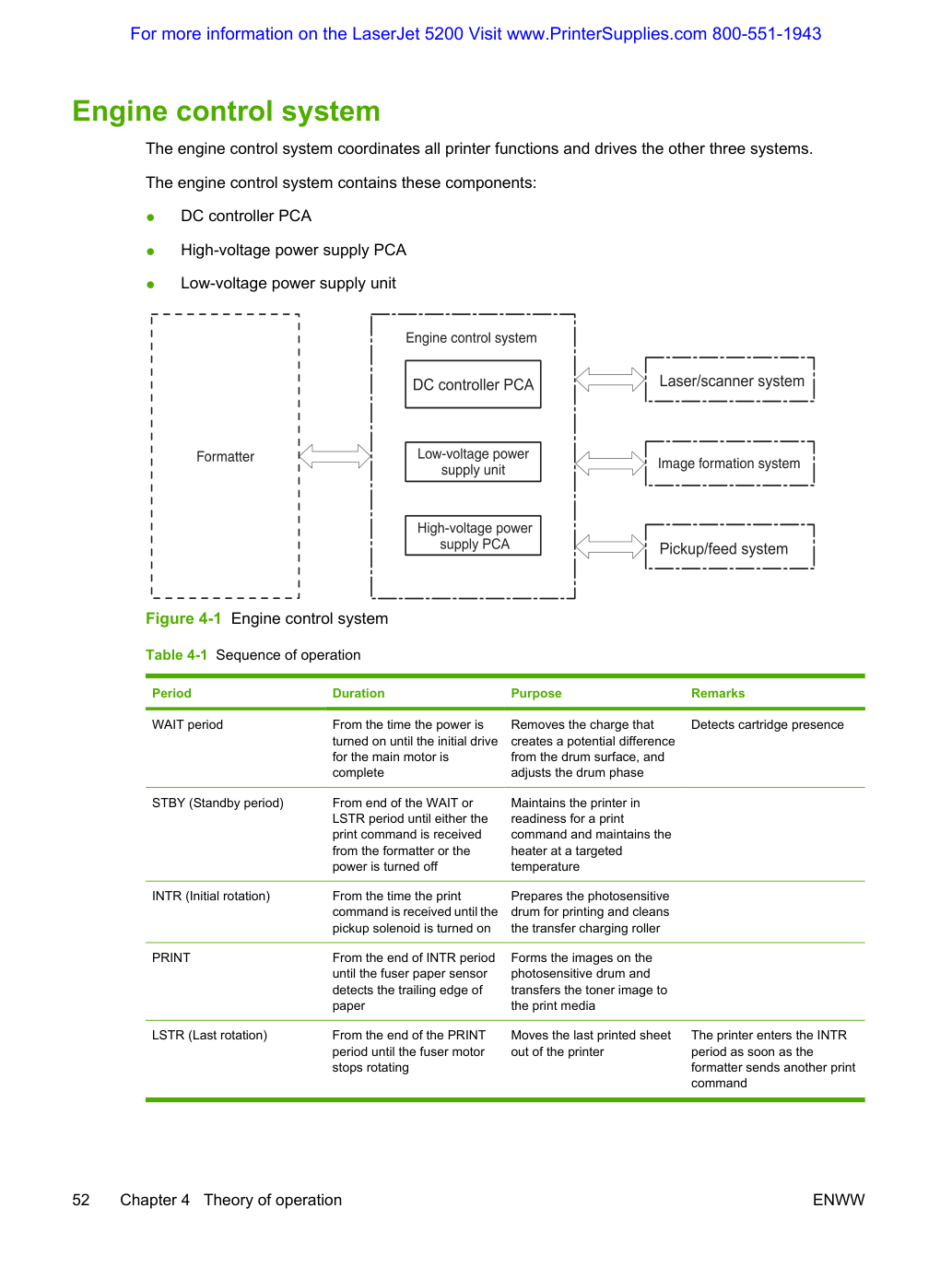

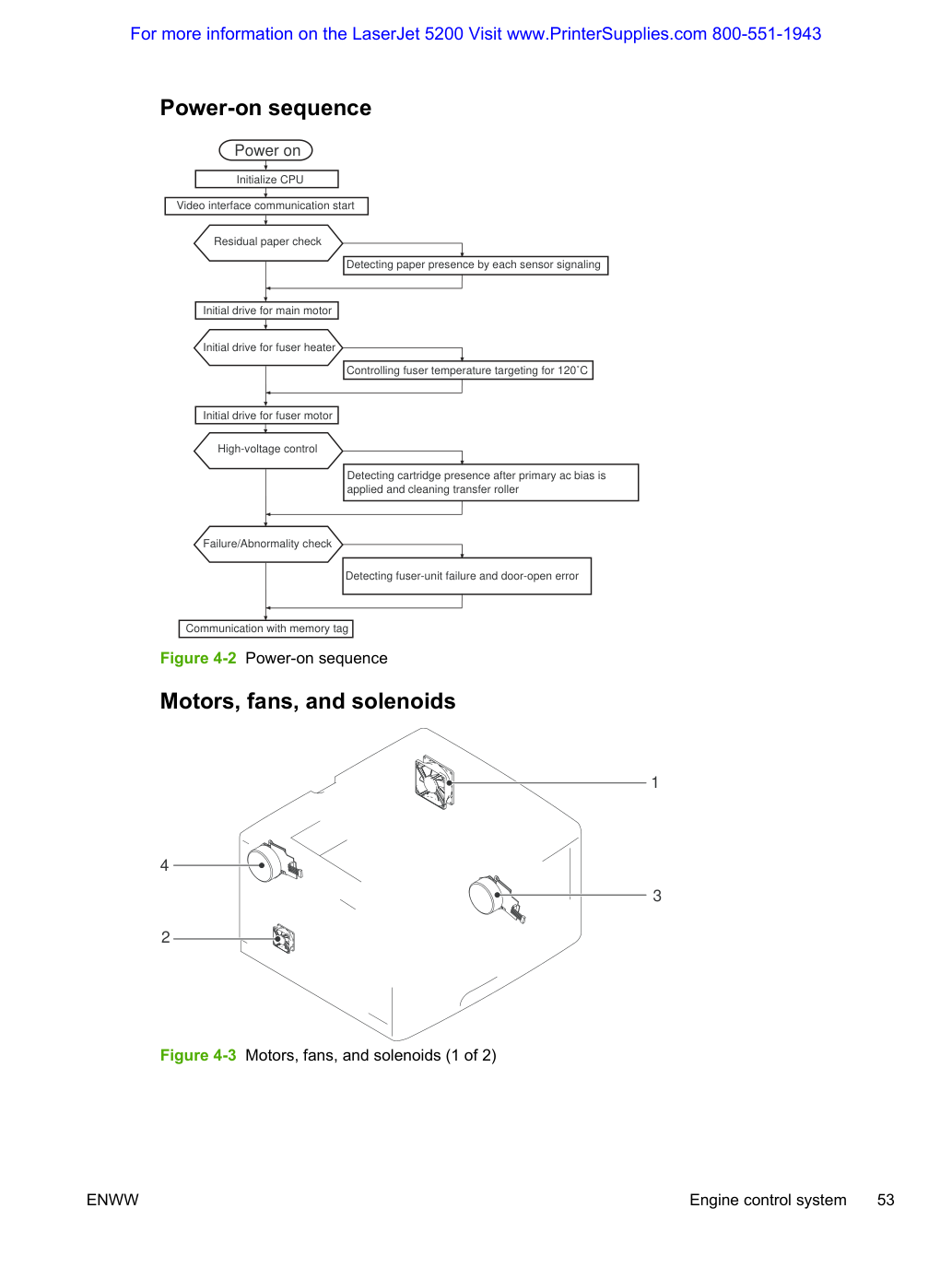

Система управления двигателем координирует все функции принтера и управляет тремя другими системами.
Система управления двигателем содержит следующие компоненты:

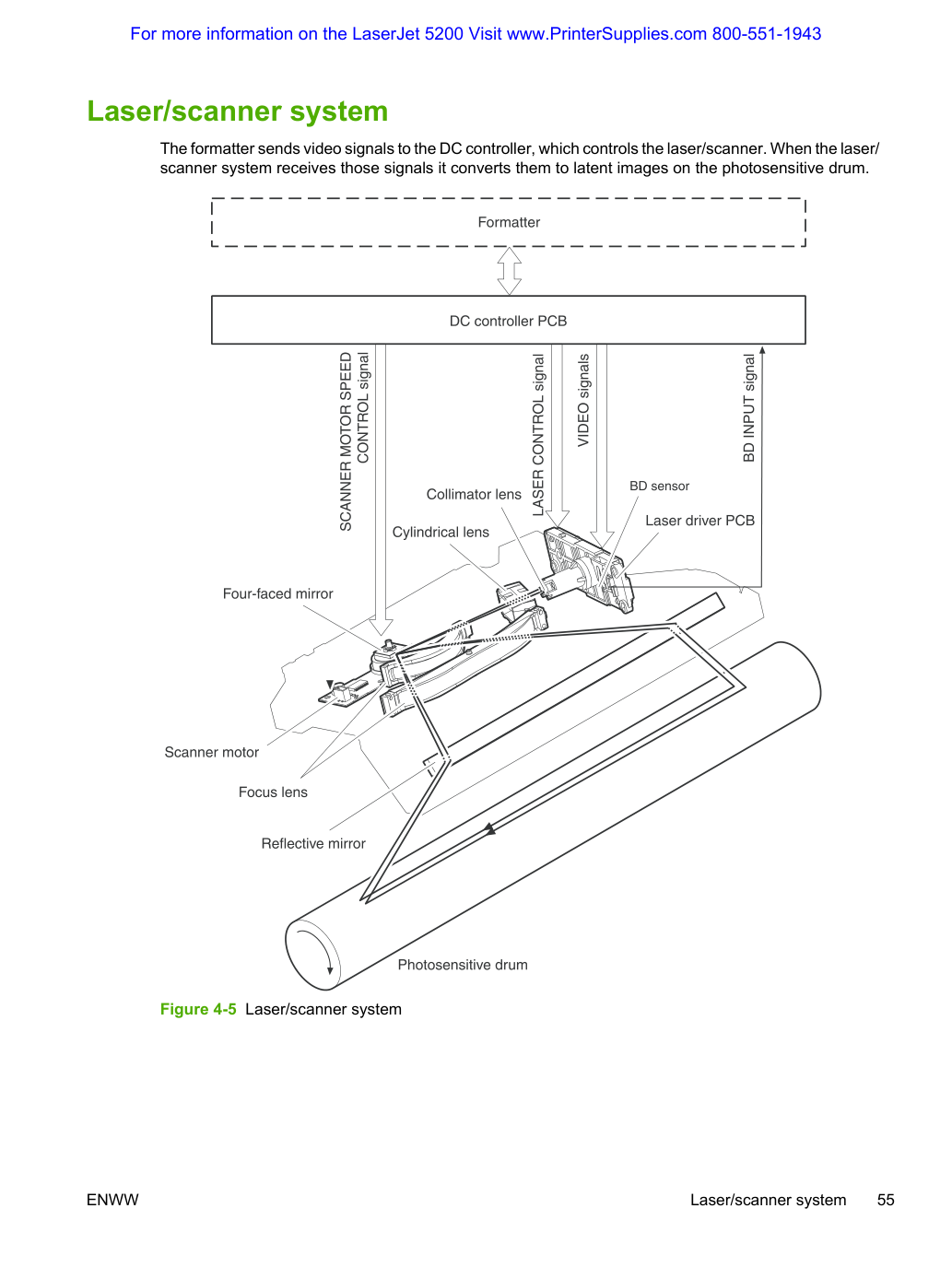

Форматер отправляет видеосигналы на контроллер постоянного тока, который управляет системой лазер/сканер. Когда система лазер/сканер получает эти сигналы, она преобразует их в скрытые изображения на фоточувствительном барабане (Print drum).
Система захвата и подачи. Система захвата и подачи состоит из двух источников захвата (лоток 2 (кассета) и лоток 1 (многофункциональный лоток)) и двух пунктов доставки (выходной лоток лицевой стороной вниз и задний лоток лицевой стороной вверх).
Датчик многоцелевого лотка (SR3) обнаруживает бумагу в многоцелевом лотке, а датчик бумаги кассеты (SR2) обнаруживает носитель в лотке 2.
Контроллер постоянного тока управляет главным двигателем, двигателем термоузла, соленоидом подачи кассеты и соленоидом подачи многоцелевого лотка.
Четыре датчика (датчик начала страницы, датчик петли бумаги, датчик доставки из термоузла и датчик переполнения бункера) на тракте транспортировки бумаги обнаруживают прибытие и движение носителя. Если носитель не достигает или не проходит каждый датчик в течение установленного периода времени, контроллер постоянного тока определяет, что произошла замятие, и предупреждает форматер.
Рисунок 4-6 Механизм подачи и подъема Кассета (лоток 2) Когда лоток 2 правильно установлен, SW обнаруживает его наличие. Датчик бумаги кассеты (SR2) обнаруживает наличие носителя в кассете, а датчик носителя кассеты обнаруживает тип носителя. Когда лоток 2 правильно установлен и содержит правильный тип носителя, начинается операция подачи.
Контроллер постоянного тока получает команду печати от форматера, а затем начинает вращение двигателя подачи и подъема (M1) с правильной скоростью для типа носителя.
После того как двигатель достигнет правильной скорости и термоузел достигнет правильной температуры, соленоид подачи кассеты (SL1) включается и ролик подачи кассеты начинает вращаться.
Подъемная пластина кассеты поднимает стопку носителя, и ролик подачи кассеты захватывает один лист.
Разделительная прокладка предотвращает множественные подачи.
Лоток 2 должен быть установлен для работы лотка 1, многоцелевого (MP) лотка. Датчик бумаги MP-лотка (SR3) обнаруживает наличие носителя. Когда лоток 1 правильно установлен и содержит носитель, начинается операция подачи MP-лотка.
Контроллер постоянного тока получает команду печати от форматера и вращает главный двигатель (M1) с правильной скоростью для типа носителя.
После того как двигатель достигнет правильной скорости и термоузел находится при правильной температуре, соленоид подачи MP (SL2) включается и ролик подачи MP вращается.
Ролик подачи MP захватывает один лист носителя. Разделительная прокладка предотвращает множественные подачи.
Датчик типа носителя MP-лотка обнаруживает тип носителя по мере поступления носителя в принтер.
Замятие при задержке подачи может произойти во время работы. Принтер делает три попытки подачи носителя из лотка. Когда датчик начала страницы (SR5) не обнаруживает переднюю кромку страницы в течение 4,5 секунд после третьей попытки, операция печати прекращается.
Система формирования изображения, которая формирует тонерное изображение на носителе, состоит из нескольких взаимосвязанных систем:
Принтер включает один картридж печати, который содержит тонер, используемый для создания изображения на носителе.
Лазерная печать требует взаимодействия нескольких различных технологий, включая электронику, оптику и электрографию, для создания печатной страницы. Каждый процесс функционирует независимо и должен быть скоординирован с другими процессами. Формирование изображения состоит из следующих четырех процессов:
2. Облучение лазерным лучом
6. Термоузел
5. Отделение
4. Перенос
7. Очистка барабана
3. Проявление
1. Первичный заряд
Направление вращения барабана Подача Рисунок 4-9 Процесс формирования изображения Блок формирования скрытого изображения На двух этапах, составляющих этот блок, на фоточувствительный барабан прикладывается отрицательный заряд для формирования скрытого изображения, которое невидимо.
На первичный зарядный ролик, изготовленный из проводящей резины и находящийся в контакте с поверхностью барабана, прикладывается высокое напряжение постоянного тока. Когда ролик движется по барабану, он прикладывает отрицательный заряд.

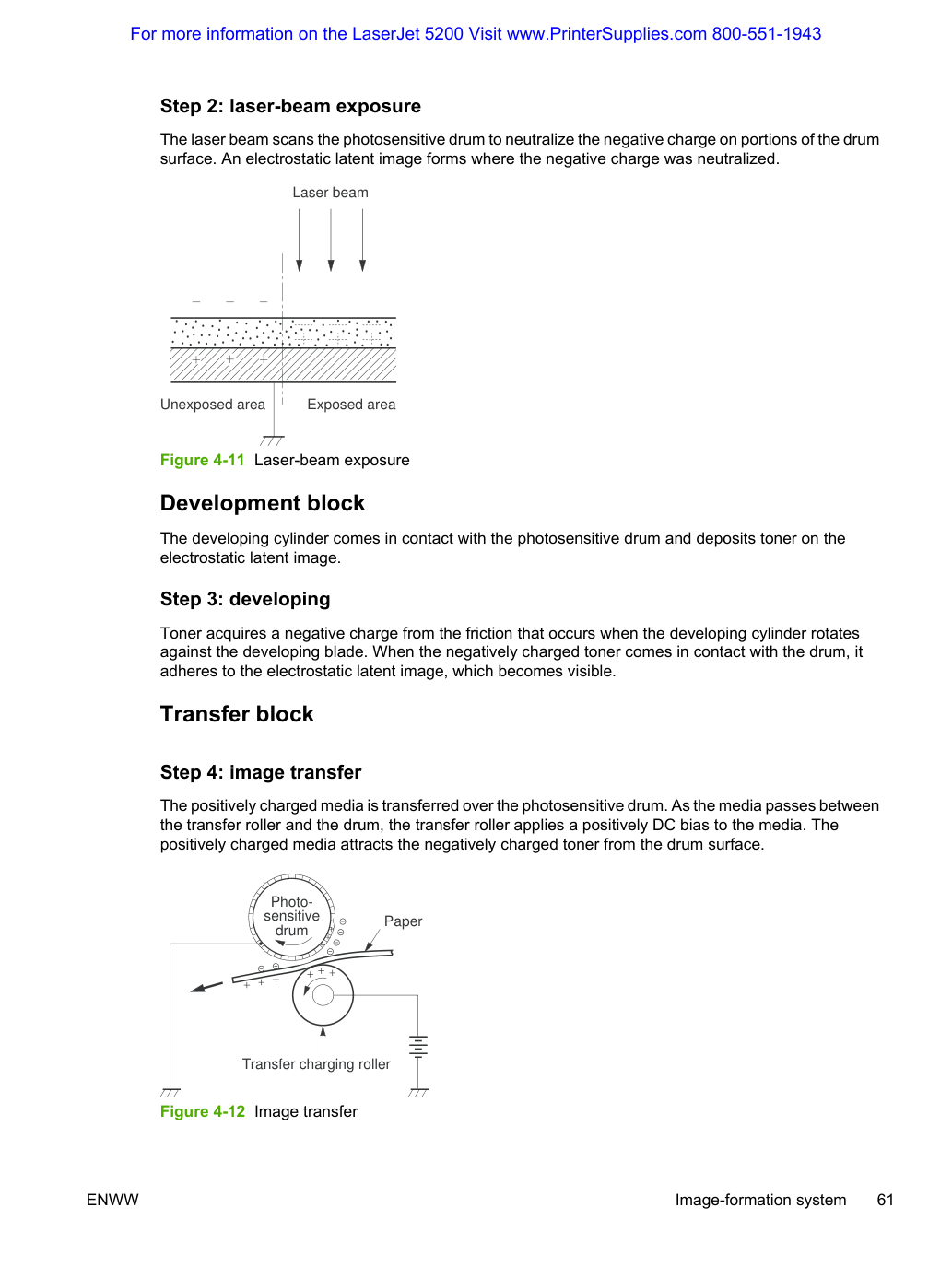

Лазерный луч сканирует фотопроводящий барабан для нейтрализации отрицательного заряда на участках поверхности барабана. Электростатическое скрытое изображение формируется там, где отрицательный заряд был нейтрализован.
Развивающий цилиндр входит в контакт с фоточувствительным барабаном и наносит тонер на электростатическое скрытое изображение.
Тонер получает отрицательный заряд от трения, возникающего при вращении развивающего цилиндра в сторону развивающей лезвия. Когда отрицательно заряженный тонер входит в контакт с барабаном, он прилипает к электростатическому скрытому изображению, которое становится видимым.
Положительно заряженный носитель передается по фоточувствительному барабану. Когда носитель проходит между передачей ролика и барабаном, ролик передачи прикладывает положительное напряжение постоянного тока к носителю. Положительно заряженный носитель притягивает отрицательно заряженный тонер с поверхности барабана.

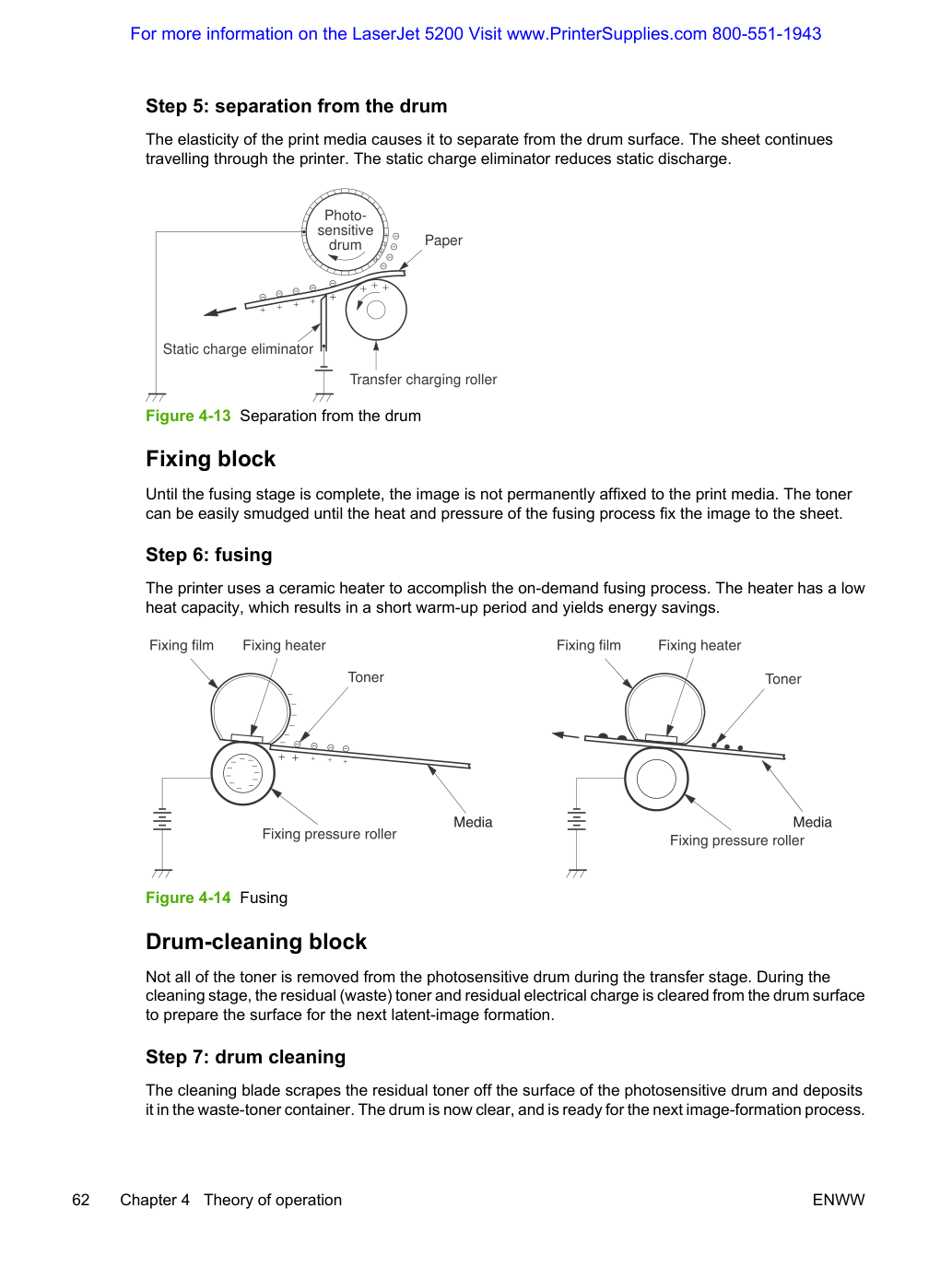

Шаг 5: отделение от барабана Упругость печатного носителя вызывает его отделение от поверхности барабана. Лист продолжает движение через принтер. Статический устранитель заряда снижает статический разряд.
чувствительный барабан Статический устранитель заряда Рисунок 4-13 Отделение от барабана Блок фиксации До завершения этапа сплавления изображение не закреплено постоянно на печатном носителе. Тонер легко может быть размазан до нагрева и прижима процесса термоузла, который фиксирует изображение на листе.
Принтер использует керамический нагреватель для выполнения процесса термоузла по требованию. Нагреватель имеет низкую теплоемкость, что приводит к короткому периоду прогрева и экономии энергии.
Не весь тонер удаляется с фоточувствительного барабана во время этапа передачи. На этапе очистки остаточный (отработанный) тонер и остаточный электрический заряд удаляются с поверхности барабана для подготовки поверхности к следующему формированию скрытого изображения.
Очищающее лезвие соскребает остаточный тонер с поверхности фоточувствительного барабана и откладывает его в контейнер отработанного тонера. Барабан теперь чист и готов к следующему процессу формирования изображения.
Этот принтер имеет один картридж печати, который содержит магнитный однокомпонентный тонер. В дополнение к тонеру, картридж содержит развивающий цилиндр, ролик подачи тонера и мешалку. Двигатель разработчика вращает эти детали так, чтобы картридж печати мог наносить тонер для формирования видимого изображения на фоточувствительном барабане.
Картридж печати в этом принтере включает фоточувствительный барабан, первичный зарядный ролик и развивающий ролик. Картридж выполняет эти функции:
Тег памяти — это энергонезависимая память, встроенная в картридж печати. Контроллер постоянного тока читает и записывает данные, хранящиеся в теге памяти. Контроллер постоянного тока читает данные в следующих случаях:
Контроллер постоянного тока записывает информацию в следующих случаях:
Когда получает команду от форматера Когда операция чтения/записи не выполняется или прочитываются или записываются неправильные данные, контроллер постоянного тока определяет, что произошла ошибка, и уведомляет форматер об ошибке памяти картриджа. Печать затем прекращается.
