Стратегия замены и извлечения Введение В этой главе описывается извлечение и замена только заменяемых в полевых условиях узлов (FRU).
Замена FRU обычно является обратной операцией удаления. Примечания включены для предоставления указаний по сложным или критическим процедурам замены.
HP не поддерживает ремонт отдельных подузлов или диагностику на уровне компонентов.
Никогда не эксплуатируйте и не обслуживайте принтер с снятой защитной крышкой узла лазер/сканер.
Отраженный луч, хотя и невидимый, может повредить зрение.
Листовые металлические детали могут иметь острые края. Будьте осторожны при работе с листовыми металлическими деталями.
Некоторые детали чувствительны к электростатическому разряду (ESD). Ищите напоминание об ESD при извлечении деталей принтера. Всегда выполняйте работы по обслуживанию на защищённом от ESD рабочем месте или коврике. Если защищённое от ESD рабочее место или коврик недоступны, заземлите себя, прикоснувшись к металлическому корпусу перед прикосновением к детали, чувствительной к ESD.
Защитите детали, чувствительные к ESD, поместив их в пакеты ESD, когда они находятся вне принтера.
Не гните и не складывайте плоские гибкие кабели (FFC) при извлечении или установке.
Чтобы установить самонарезающий винт, сначала поворачивайте его против часовой стрелки для выравнивания с существующей резьбой, затем осторожно поворачивайте его по часовой стрелке для затягивания. Не перетягивайте. Если отверстие для самонарезающего винта повреждено, отремонтируйте отверстие или замените поражённый узел.
Всегда используйте крестообразную отвёртку (выноска 1). Не используйте отвёртку Pozidriv (выноска 2) или любую моторизованную отвёртку. Они могут повредить винты или резьбу винтов.
Не тяни непосредственно за провода для отключения. Всегда тяни за пластиковый корпус разъема, чтобы не повредить провода разъема.
Типы винтов Иллюстрация Описание Размер Номер детали Использование Винт с шайбой M3X8 XA9–1420–000CN Используется для крепления металлических компонентов к металлическим компонентам (например, заземляющий провод к раме) Винт RS M3X6 M3X10 XA9–1499–000CN Используется для крепления металла к металлу Винт нарезной M3X6 XA9–1503–000CN Винт M3X8 XA9–1686–000CN Винт P-M3X8 XB4–5300–807CN Винт нарезной с полукруглой головкой M4X10 XB4–7401–005CN Используется для крепления чего-либо к пластику Подход к ремонту Ремонт принтера обычно начинается с использования внутренней диагностики принтера и следующего двухэтапного процесса:
Локализуйте неисправность в основной системе (например, в сети или сервере, либо в принтере).
Устраните проблему, используя процедуры из главы 6.
После обнаружения неисправной детали принтер обычно можно отремонтировать на уровне узла путем замены FRU.
Некоторые механические узлы могут потребовать ремонта на уровне подузла. Компания Hewlett-Packard не поддерживает замену компонентов на печатных платах.
Перед выполнением работ по обслуживанию ПРЕДУПРЕЖДЕНИЕ!
Выключите принтер, подождите 5 секунд, а затем извлеките силовой кабель перед попыткой обслуживания принтера. Несоблюдение этого предупреждения может привести к серьезной травме и повреждению устройства. Питание должно быть включено для определенных функциональных проверок при устранении неполадок.
Однако блок питания должен быть отключен при снятии деталей.
Поместите изделие на коврик ESD (если доступен).
Верните всё мелкосортировочное оборудование в лотки.
Подключите кабель питания и включите принтер.
Переустановите картридж печати.
Используйте следующую диаграмму для определения, какие детали необходимо удалить перед удалением других деталей.
Пользователь заменяет картридж печати по мере их исчерпания. Глава 3 объясняет, когда заменять эти расходные материалы, и предоставляет инструкции по их замене. Дополнительные инструкции по другим заменяемым пользователем деталям приведены в этом разделе.
Принтер отслеживает объем использования расходных материалов, заменяемых пользователем, ведя подсчет страниц.
Обмен расходными материалами между принтерами может привести к неправильному отображению значений ресурса расходных материалов и не рекомендуется.
Выдвиньте два черных фиксатора (выноска 2) и снимите ролик подачи лотка 1.
Установите новый ролик подачи лотка 1.

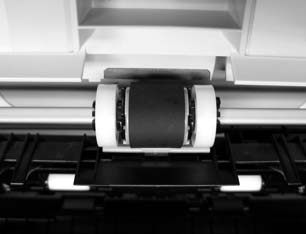

Посмотрите спереди принтера внутрь принтера, чтобы найти ролик.
Сожмите два синих фиксатора (выноска 1) вместе, нажмите влево и потяните ролик вниз, чтобы снять его.

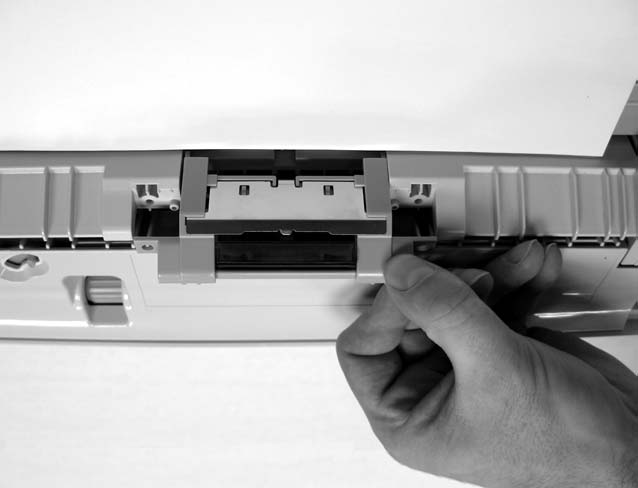

Поднимите прокладку отделения (выноска 2), чтобы снять её.
Снимите замедляющий ролик лотка 3 (выноска 1).
Установите новый замедляющий ролик лотка 3.

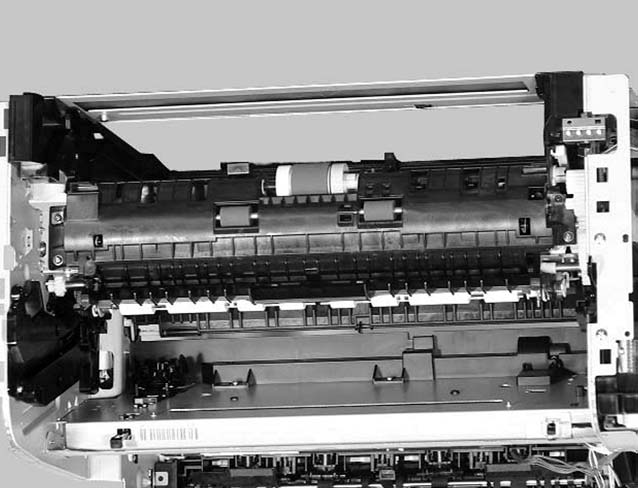

Посмотрите спереди принтера внутрь принтера, чтобы найти два ролика.

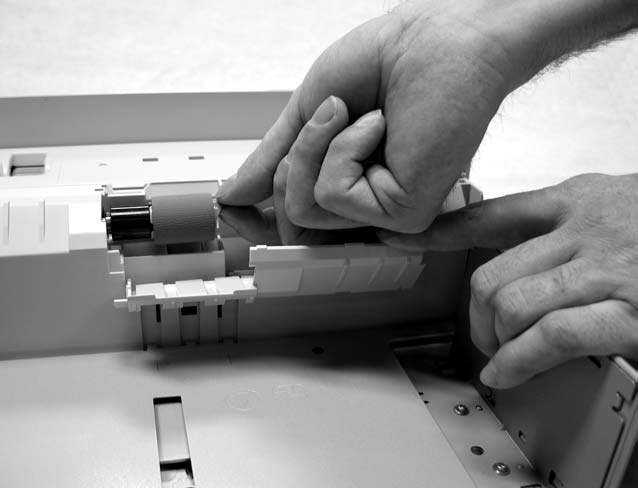

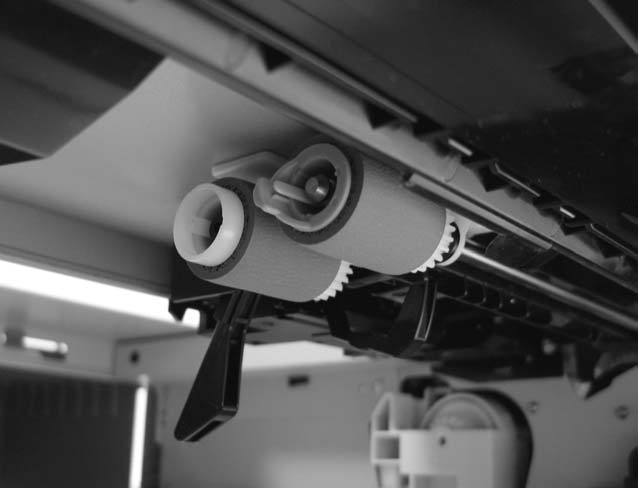

Снимите синий ролик подачи, сжав левую сторону фиксатора ролика (выноска 1) и сдвиньте его влево, чтобы снять ролик подачи.
Чтобы снять ролик подачи (выноска 2), зажмите белый фиксатор и сдвиньте ролик подачи влево, чтобы снять его.
Снимите правую крышку. См. Right cover на странице 86.
Сдвиньте форматер (выноска 2) к задней части принтера и снимите его.

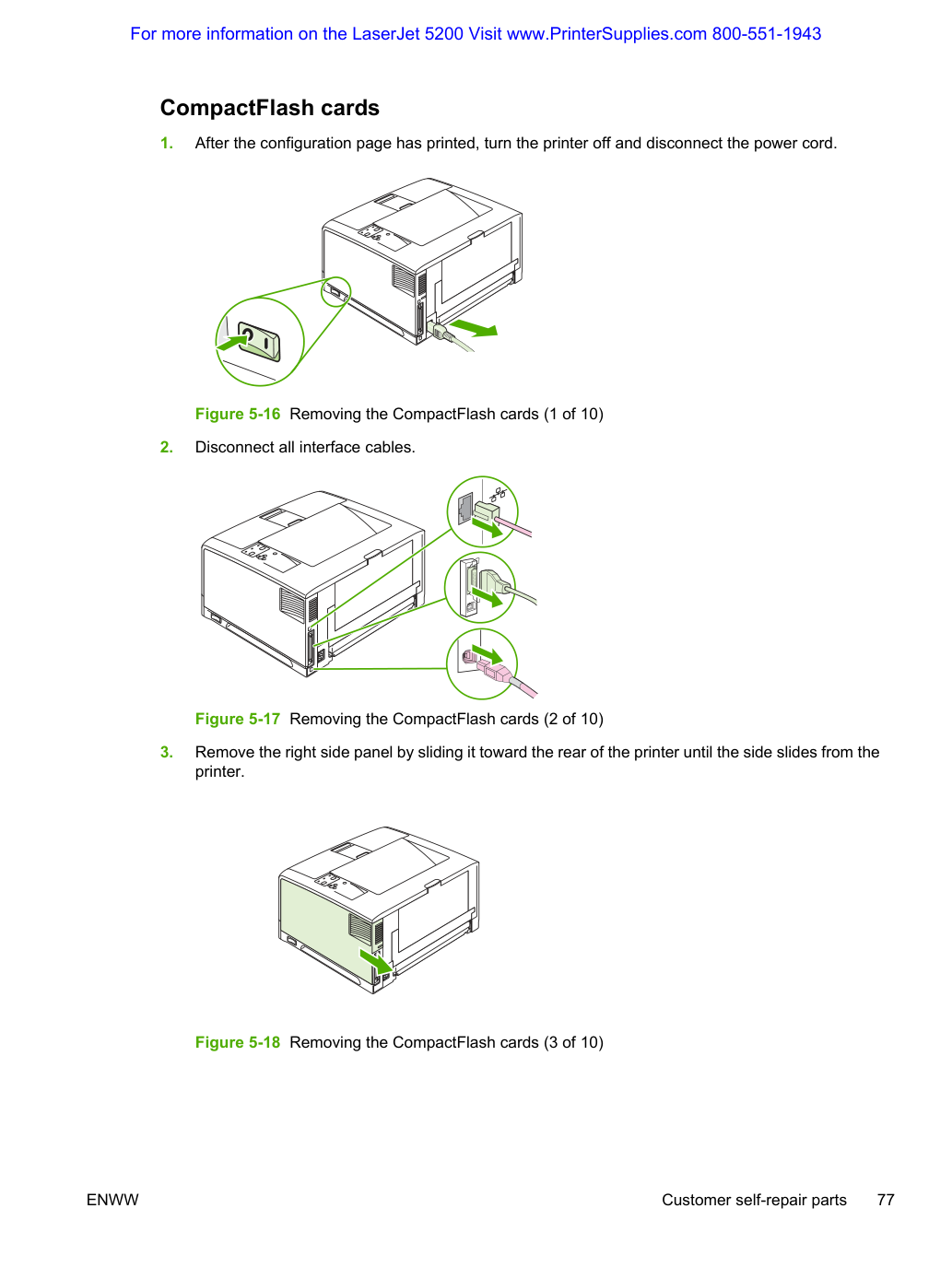

После распечатки страницы конфигурации выключите принтер и отсоедините кабель питания.
Снимите правую боковую панель, сдвигая её к задней части принтера до выхода панели из принтера.
Откройте дверцу доступа, потянув металлический язычок.
Извлеките новую карту CompactFlash из упаковки.

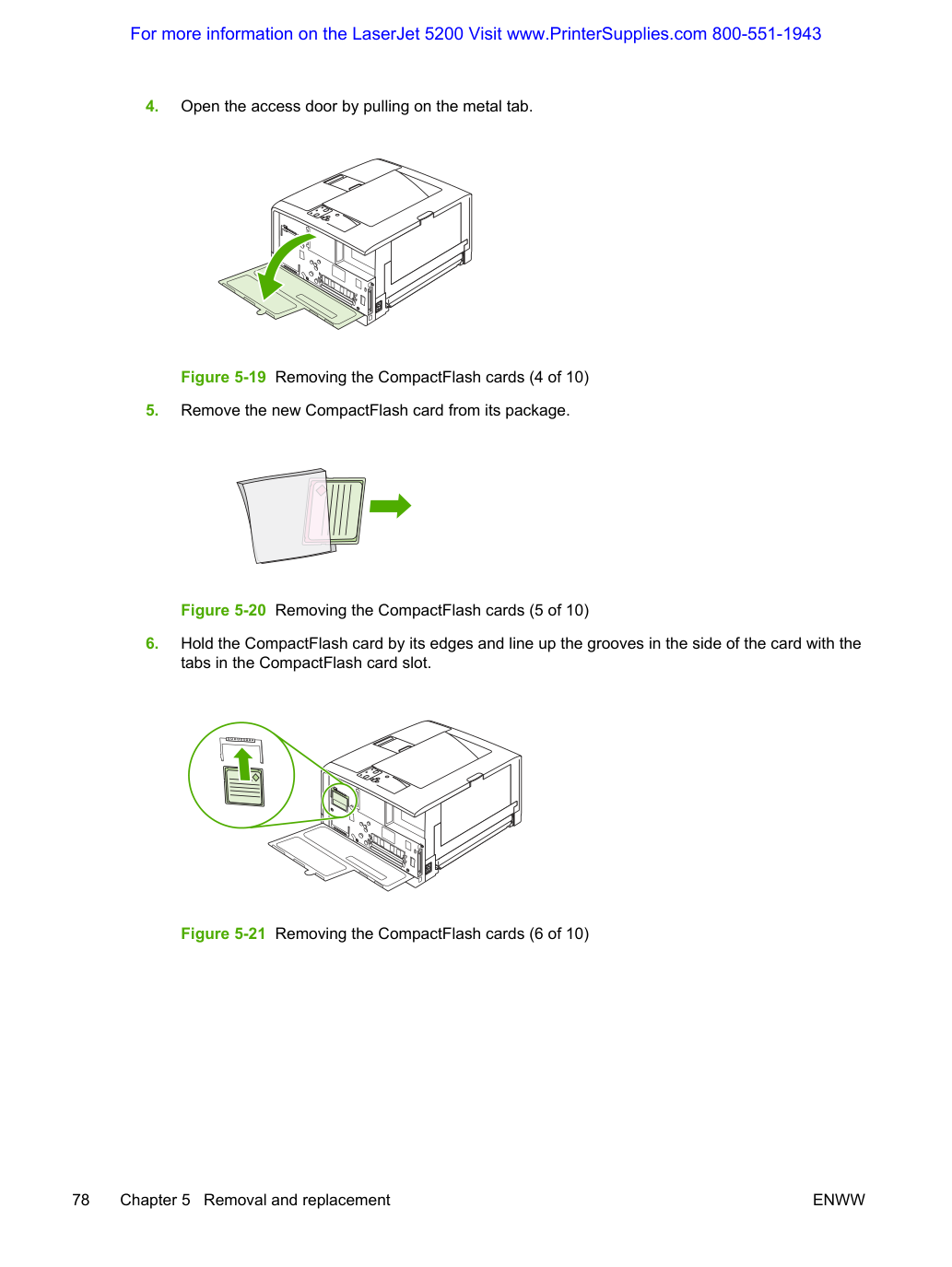

Держите карту CompactFlash за края и совместите пазы на боковой стороне карты с язычками в слоте компактной флеш-карты.

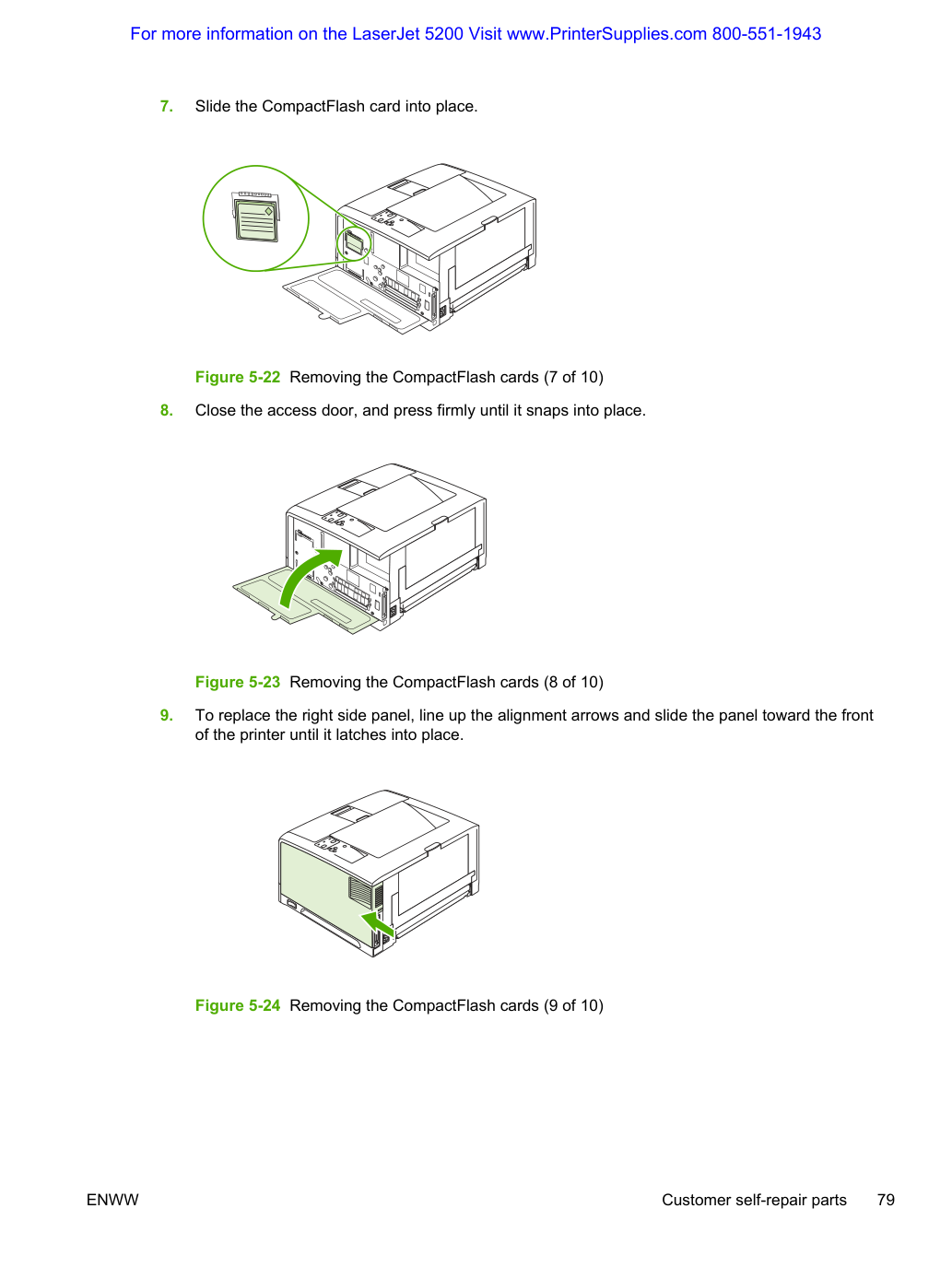

Вставьте карту CompactFlash на место.
Закройте дверцу доступа и нажимайте с усилием, пока она не встанет на место.
Чтобы установить правую боковую панель на место, совместите стрелки выравнивания и сдвигайте панель к передней части принтера до фиксации.

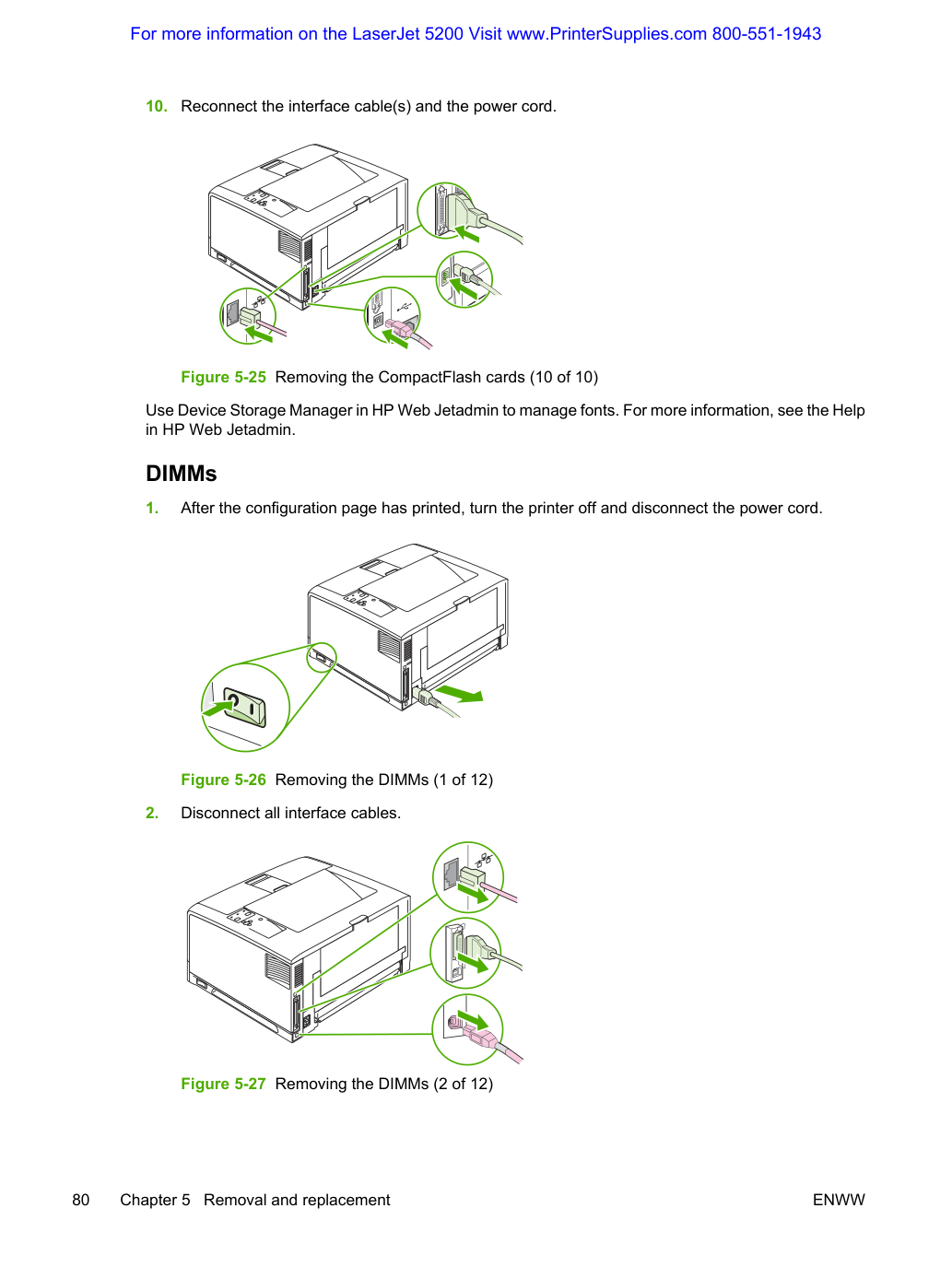

Переподключите кабель интерфейса и кабель питания.
Рисунок 5-25 Снятие карт CompactFlash (10 из 10) Используйте Device Storage Manager в HP Web Jetadmin для управления шрифтами. Дополнительные сведения см. в справке HP Web Jetadmin.
После распечатки страницы конфигурации выключите принтер и отсоедините кабель питания.

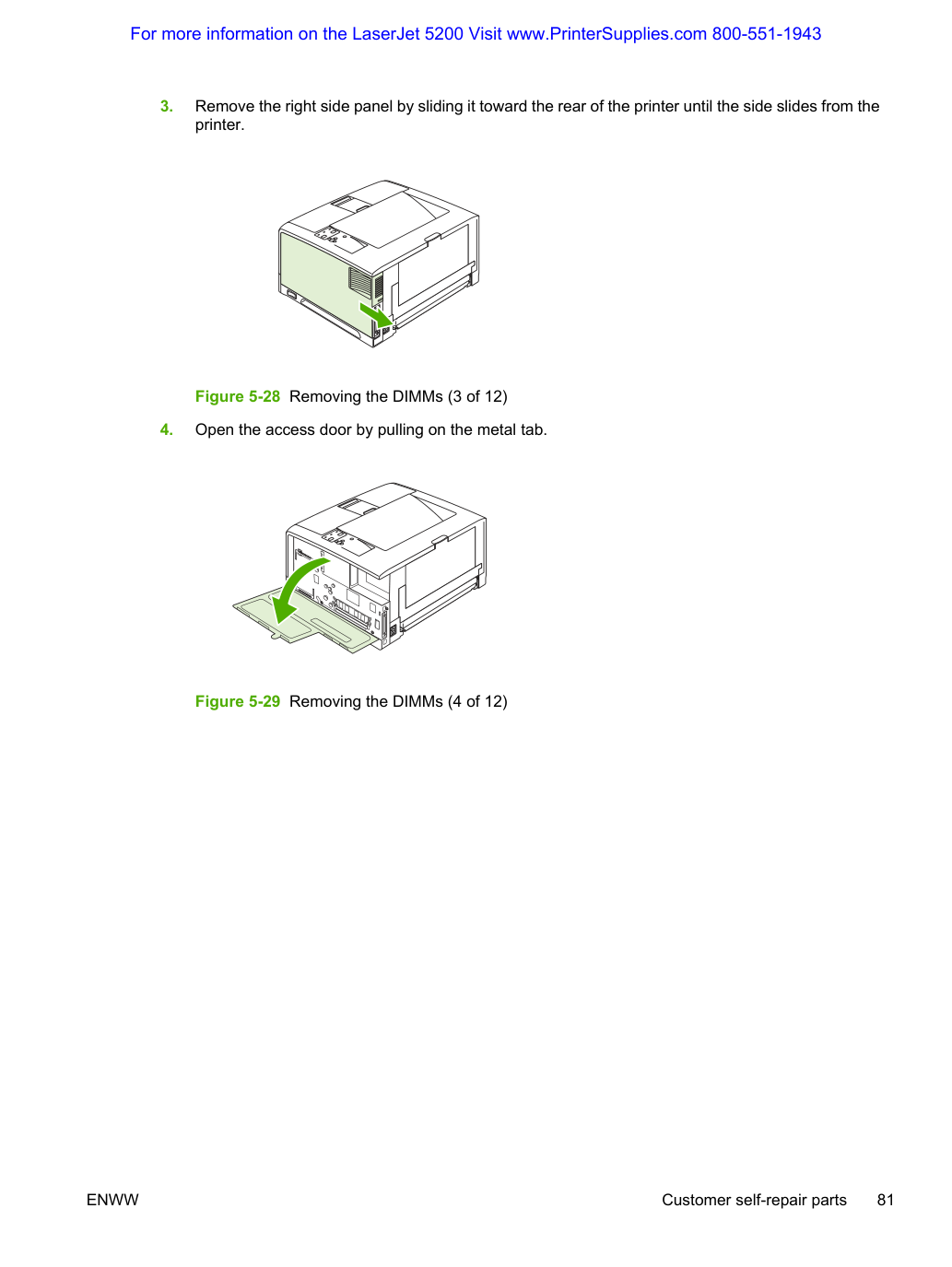

Снимите правую боковую панель, сдвигая её к задней части принтера до выхода панели из принтера.
Откройте дверцу доступа, потянув металлический язычок.

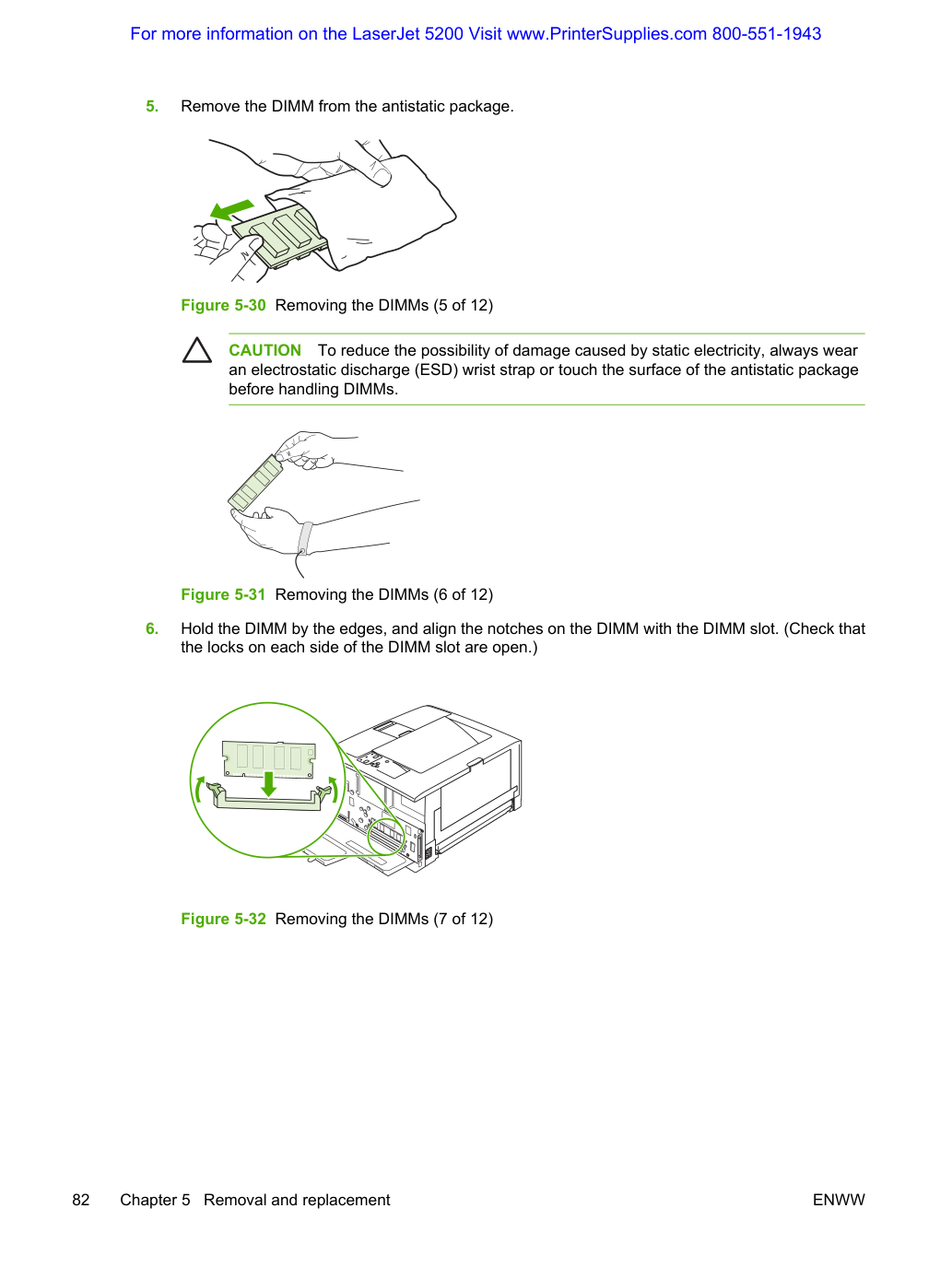

Извлеките DIMM из антистатической упаковки.
Рисунок 5-30 Снятие модулей DIMM (5 из 12) ВНИМАНИЕ Чтобы снизить вероятность повреждения, вызванного статическим электричеством, всегда надевайте браслет защиты от электростатического разряда (ESD) или касайтесь поверхности антистатического пакета перед работой с модулями DIMM.

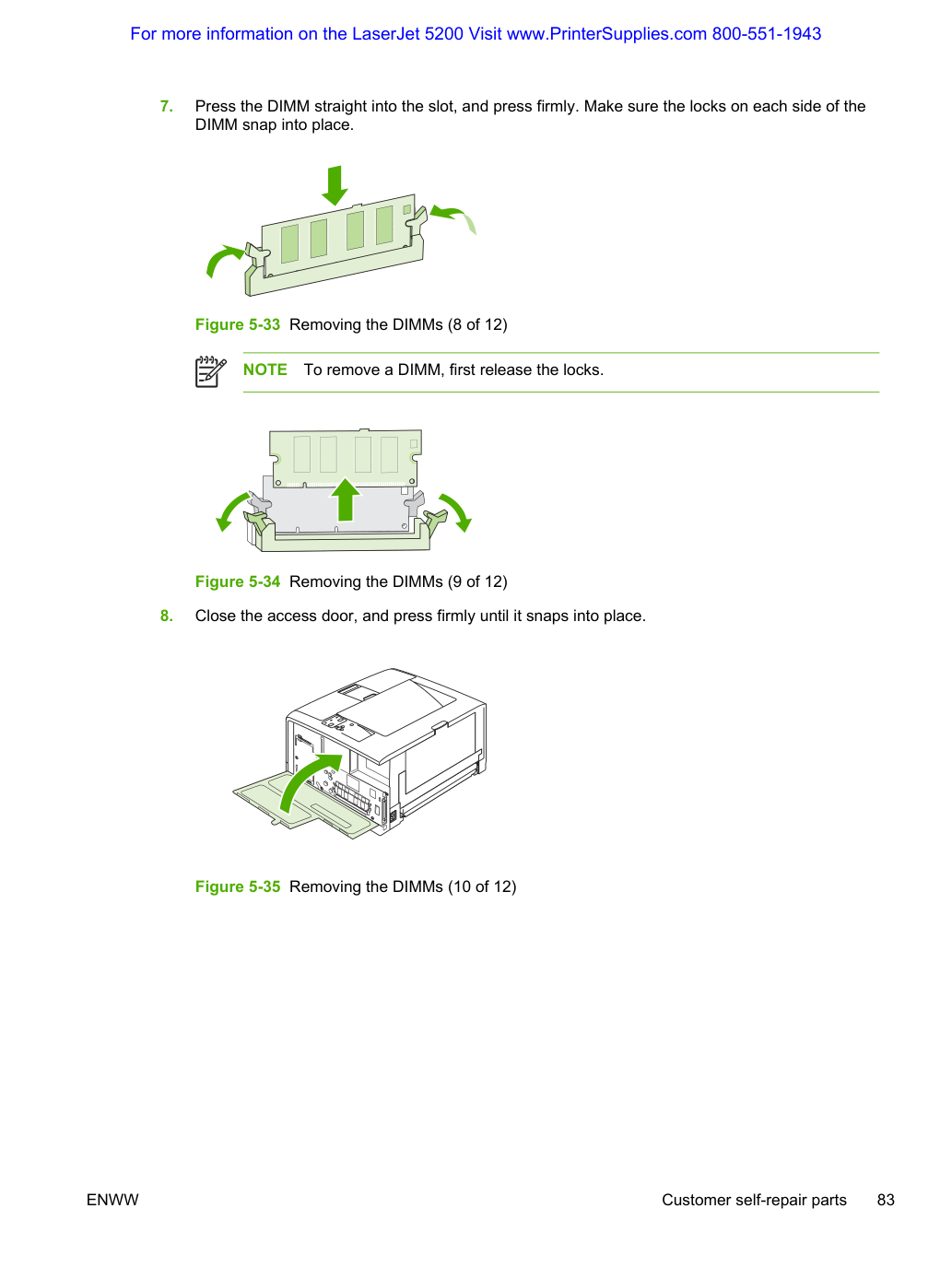

Вставьте DIMM прямо в слот и нажимайте с усилием. Убедитесь, что защелки с каждой стороны DIMM встали на место.
Рисунок 5-33 Снятие модулей DIMM (8 из 12) ПРИМЕЧАНИЕ Чтобы снять модуль DIMM, сначала отпустите фиксаторы.
Закройте дверцу доступа и нажимайте с усилием, пока она не встанет на место.
Чтобы установить правую боковую панель на место, совместите стрелки выравнивания и сдвигайте панель к передней части принтера до фиксации.
Переподключите кабель интерфейса и кабель питания.
Некоторые модели принтеров поставляются без установленной панели управления или вы хотите использовать другую этикетку. Используйте эту процедуру для установки панели управления на языке, отличном от английского.
Снимите подложку с клейкой стороны этикетки.
Расположите новую этикетку над верхней частью панели управления.
При добавлении дуплексера к принтеру требуется минимум дополнительно 64 МБ.

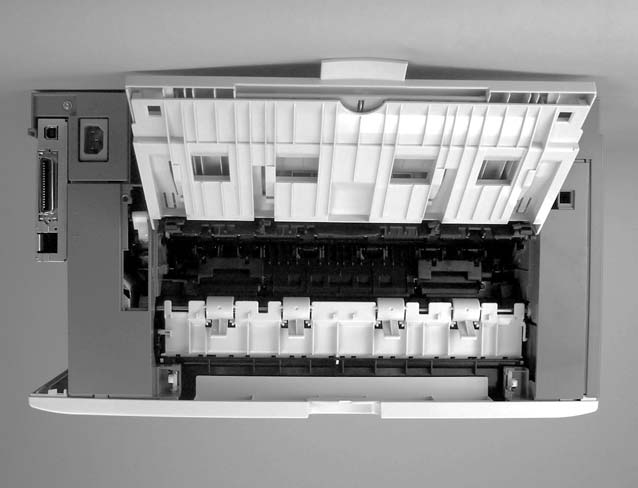

В задней части принтера вытяните дуплексер до упора.

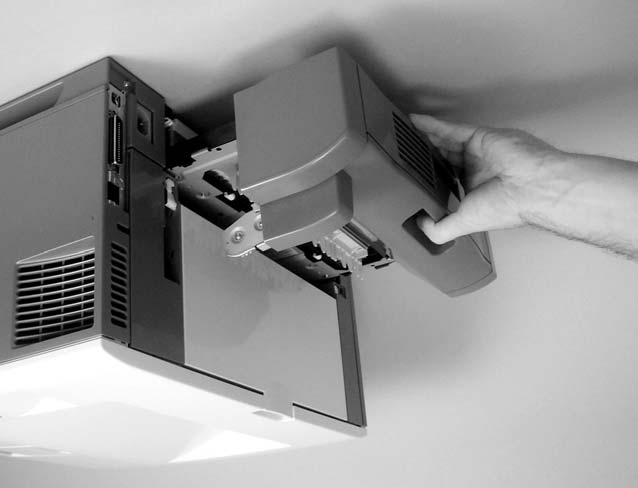

Поднимите дуплексер и слегка потяните его на себя, чтобы снять его.
Внешние двери, крышки и панели Right cover Сдвиньте правую крышку к задней части принтера и снимите её.
Рисунок 5-39 Снятие правой крышки Lower back cover В задней части принтера вставьте палец в отверстие и потяните палец на себя, чтобы снять нижнюю заднюю крышку.
Снимите дуплексер (если установлен). См. Duplexer на странице 84.

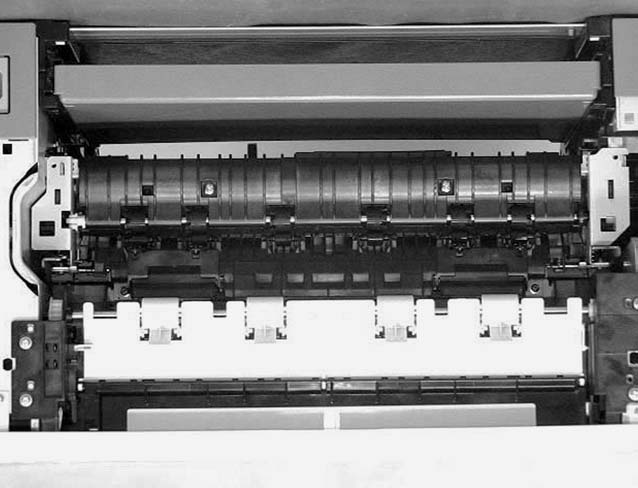

Отпустите прижим термоузла (Fuser), потянув вверх черную пластмассовую часть лотка и потянув её внутрь принтера.

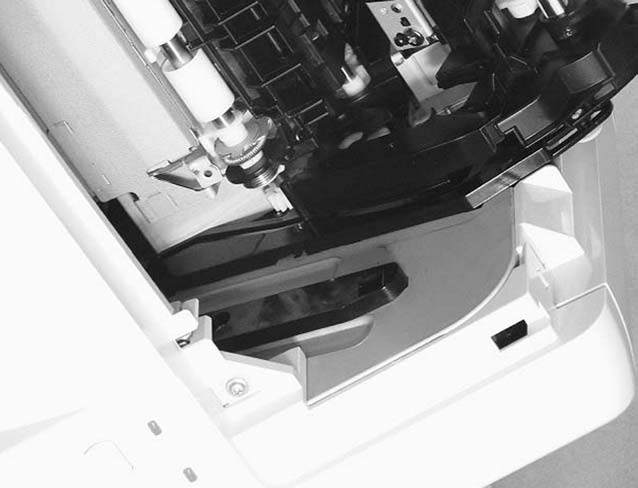

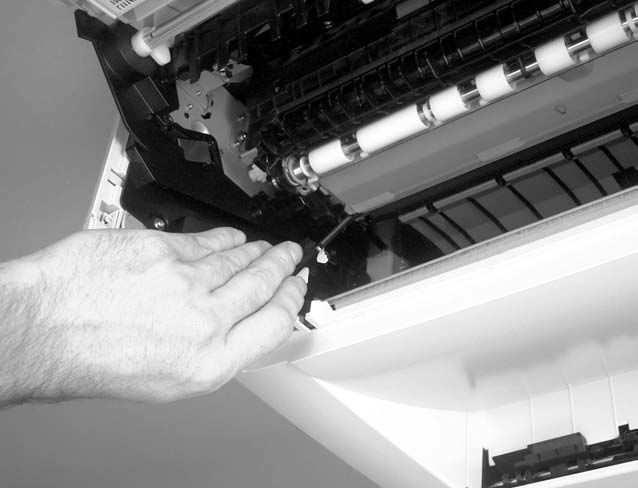

Когда прижим термоузла отпущен, лоток face-up (выноска 1) должен отпуститься. Ослабьте два винта (выноска 2), утопленные в принтере.
Два винта не будут вывинчиваться полностью.
Осторожно потяните нижнюю часть лотка face-up наружу, а затем потяните вверх, чтобы снять его.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.

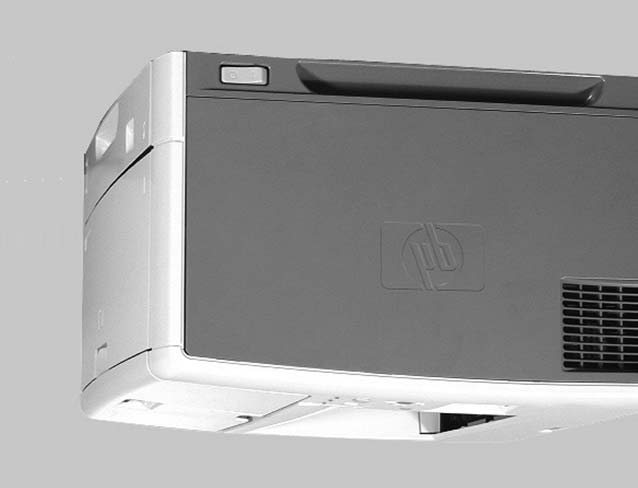

Открой дверь картриджа печати.
Снимите два винта (выноска 2) и отпустите фиксатор (выноска 3) в центре принтера.
Отцепите один зажим (выноска 4) на правой стороне принтера.
Поднимите верхнюю крышку и отпустите один штифт выравнивания (выноска 5) на левой стороне принтера, нажав штифт в сторону.

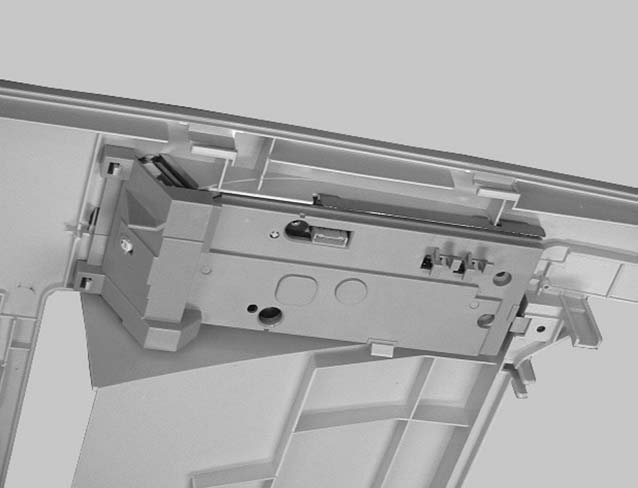

Осторожно поднимите левую сторону верхней крышки, чтобы отсоединить один разъём кабеля (выноска 6) и отпустить кабель от направляющих (выноска 7).
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.
Снимите лоток 3, если он установлен.
Отцепите зажимы в правильном порядке.
Отцепите два дополнительных зажима в порядке, показанном на следующих фотографиях.
Фиксатор в выноске 4 расположен в нижнем левом углу задней части принтера, где обычно установлен лоток 2.

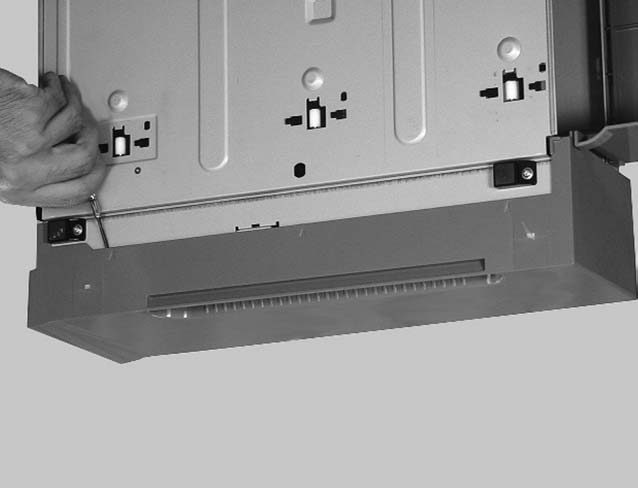

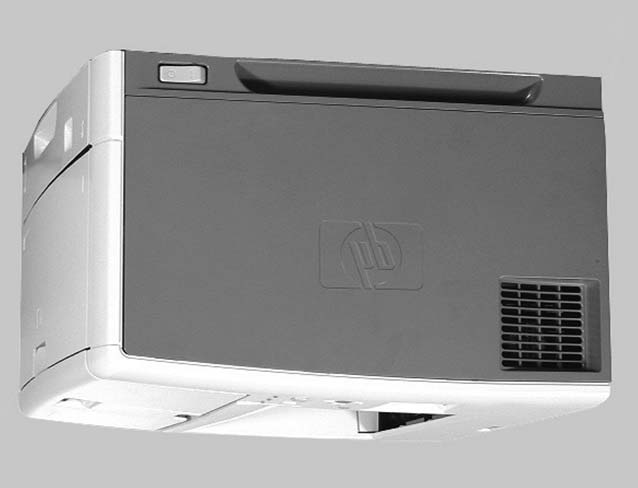

Переместите принтер к краю стола и отпустите две защелки в порядке, показанном на следующих фотографиях.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.
Левая крышка. См. Левая крышка на странице 92.
Открой дверь картриджа печати.
Извлеките два винта (позиция 1) и отпустите три язычка (позиция 2).
Извлеките левую переднюю крышку (позиция 3).
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.

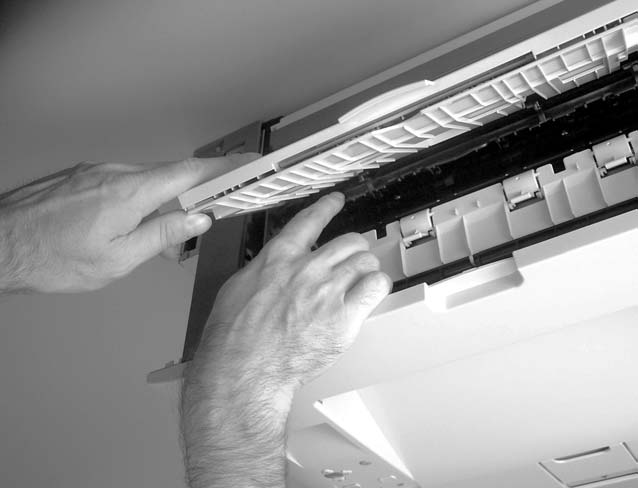

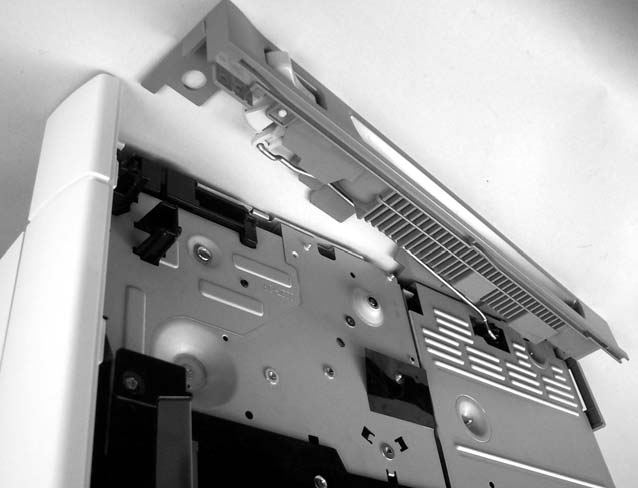

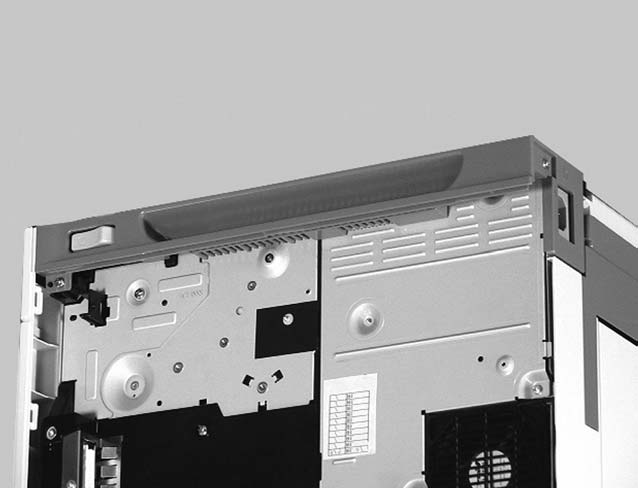

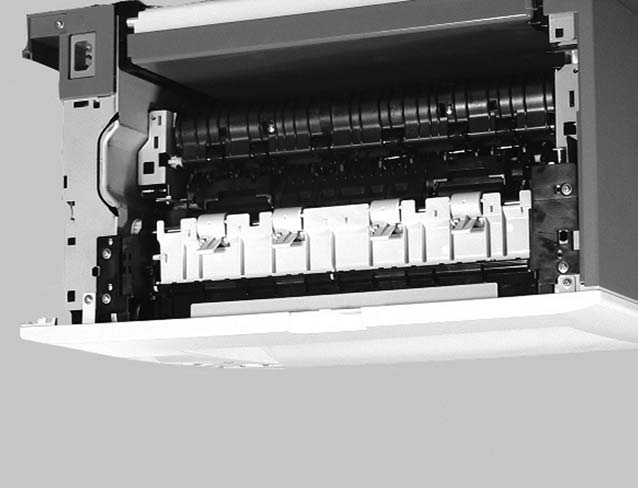

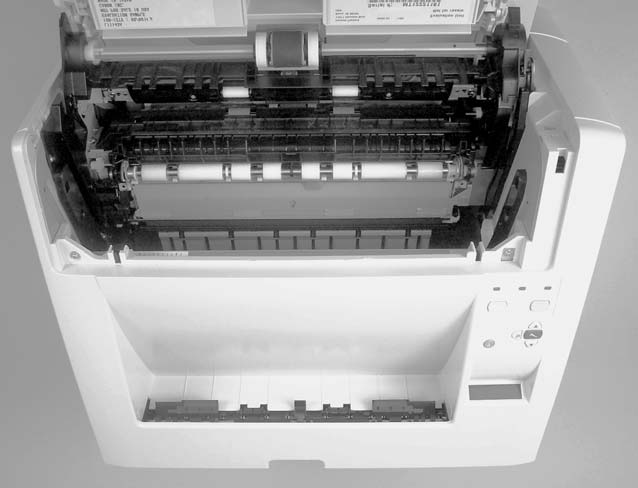

Поднимите крышку лицевой стороной вниз (позиция 2) и потяните с силой, чтобы снять ее.
Убедитесь, что вы не повредили флаг выпуска отпечатков (позиция 3).

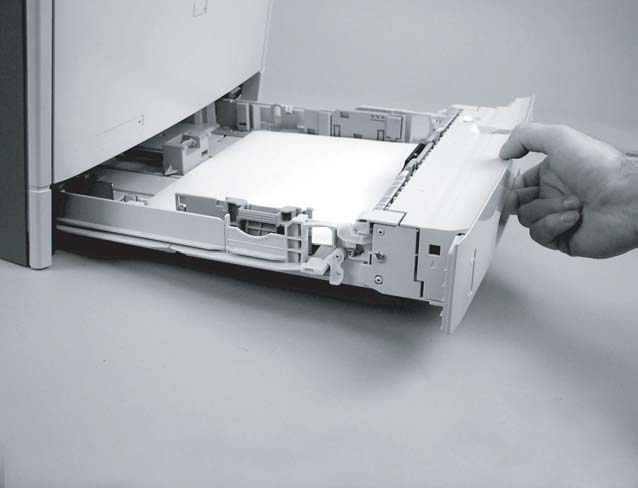

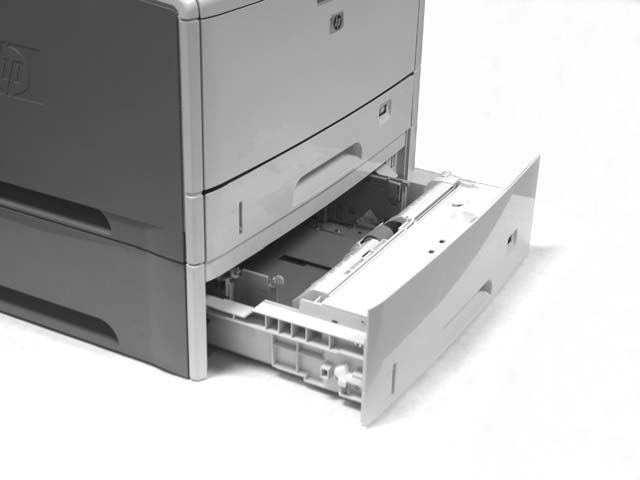

Рисунок 5-56 Снятие крышки лицевой стороной вниз Лоток 2 Выдвиньте кассетный лоток и поднимите, чтобы снять его.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.
Открой дверь картриджа печати.

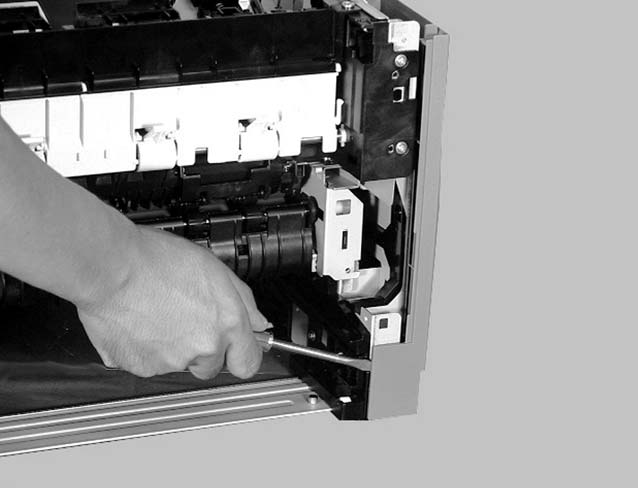

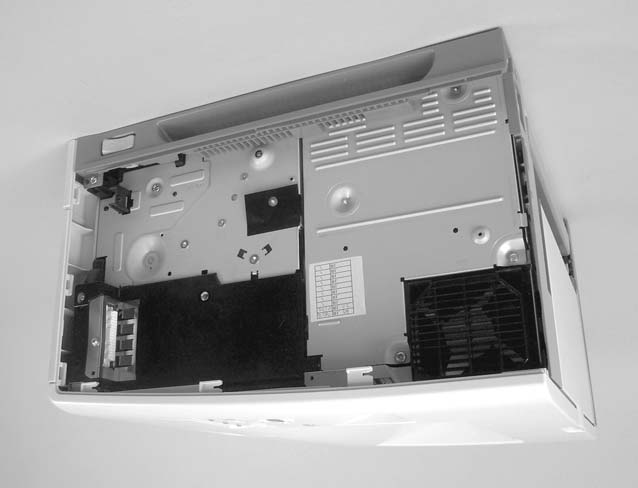

Переместите принтер к краю стола и отпустите один язычок (позиция 1).

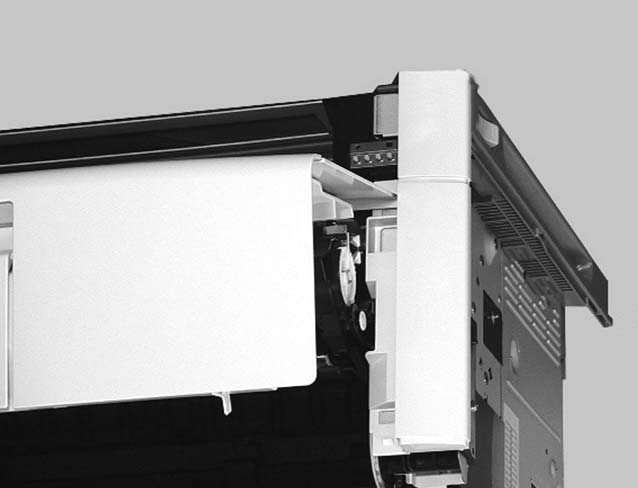

Сдвиньте правую переднюю крышку вниз (позиция 2), чтобы снять ее.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Форматер. См. Форматер на стр. 76.

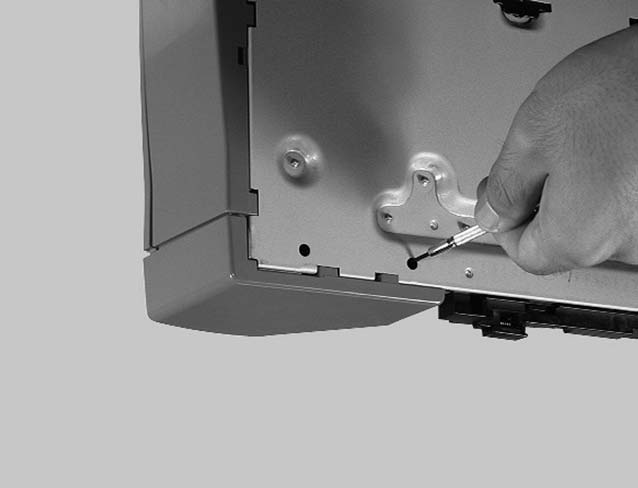

Извлеките один самонарезающий винт (позиция 1) и один другой винт (позиция 2).

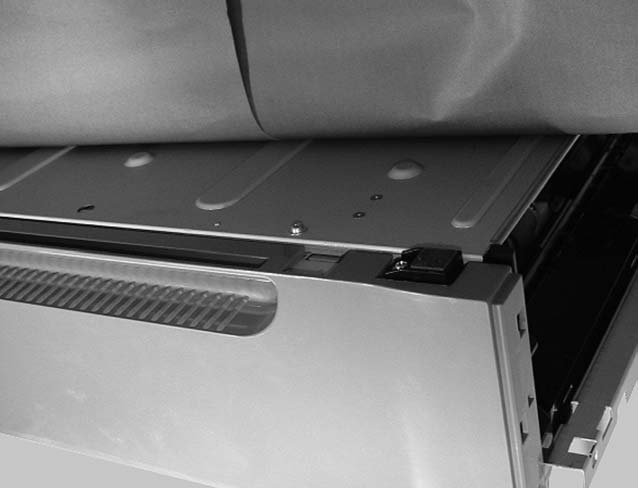

Переместите принтер к краю стола и отцепите две защелки (позиция 3) на нижней части принтера.
Потяните переднюю часть правой нижней крышки (позиция 4) на себя. Поднимите стержень выключателя питания (позиция 5) и снимите его.
Отцепите одну защелку (позиция 6) и снимите правую нижнюю крышку (позиция 7).
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Форматер. См. Форматер на стр. 76.

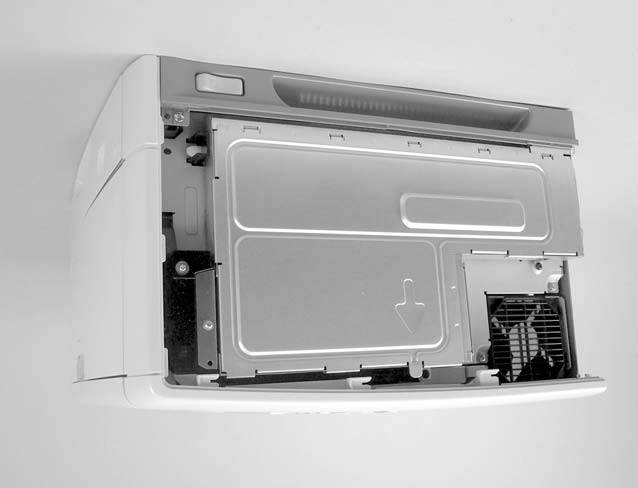

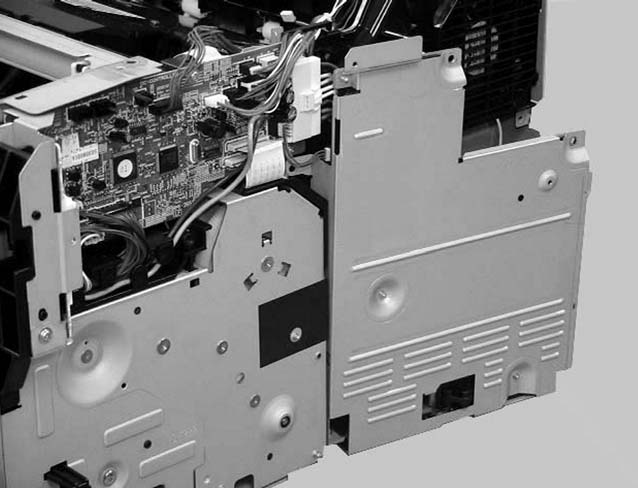

Извлеките один винт (позиция 1) и одну пластину заземления (позиция 2).
Извлеките один винт (позиция 3) и крышку контроллера постоянного тока (позиция 4).
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Форматер. См. Форматер на стр. 76.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.
Левая крышка. См. Левая крышка на странице 92.
Правая нижняя крышка. См. Правая нижняя крышка на стр. 97.
Крышка контроллера постоянного тока. См. Крышка контроллера постоянного тока на стр. 100.

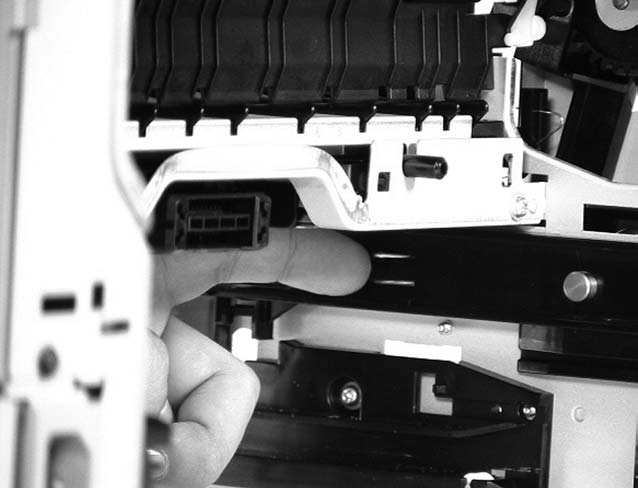

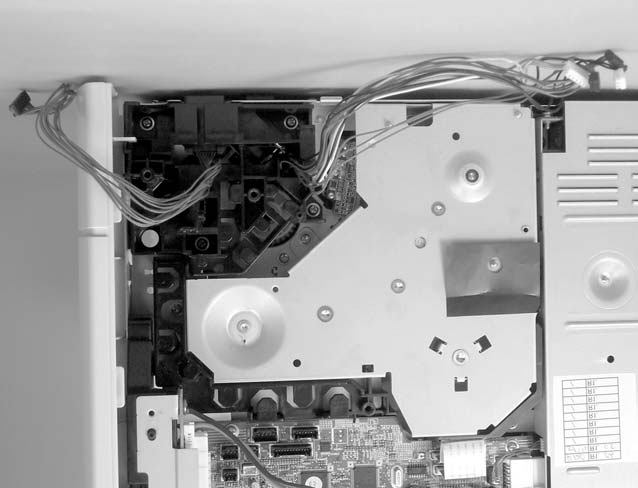

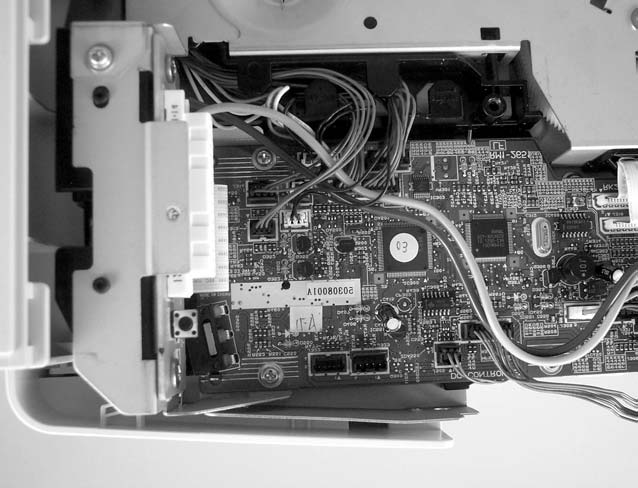

Отсоедините два разъема (позиция 1) на контроллере постоянного тока.
Откройте дверцу картриджа, извлеките два винта (позиция 2) и снимите металлическую пластину (позиция 3).

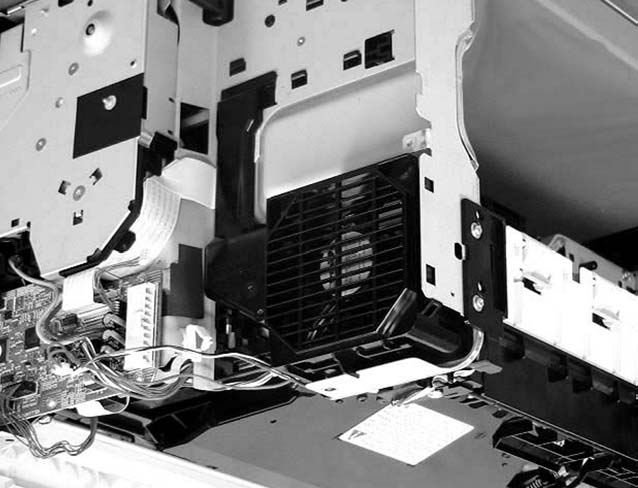

Отпустите два кабеля (позиция 4) от направляющей кабеля (позиция 5).

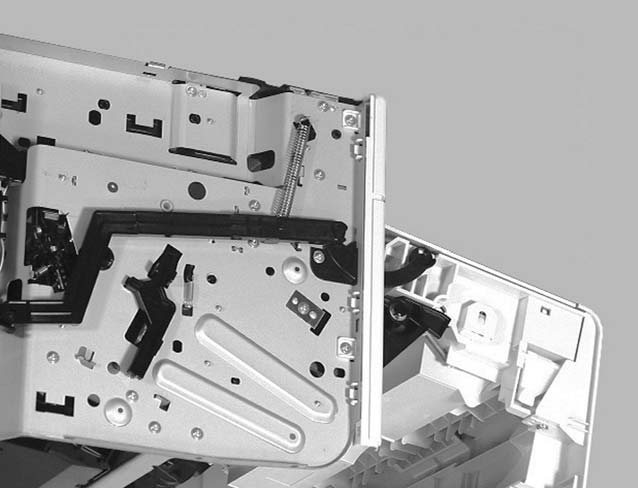

На левой стороне принтера закройте дверцу картриджа и отпустите одну пружину (позиция 6).

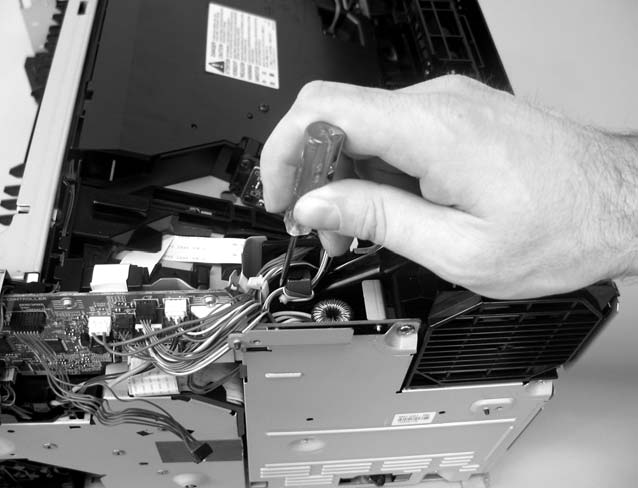

Используя плоскогубцы с игольчатым носиком, отцепите защелку (позиция 7) на пластиковом рычаге.

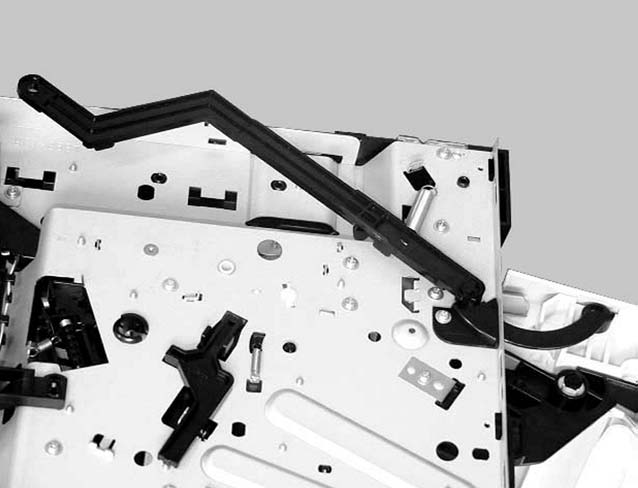

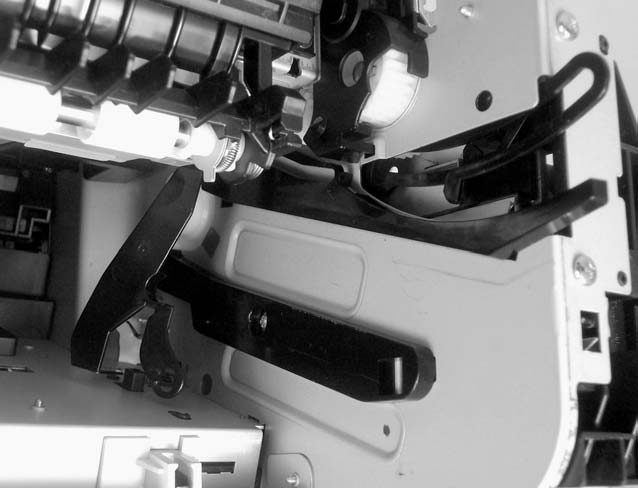

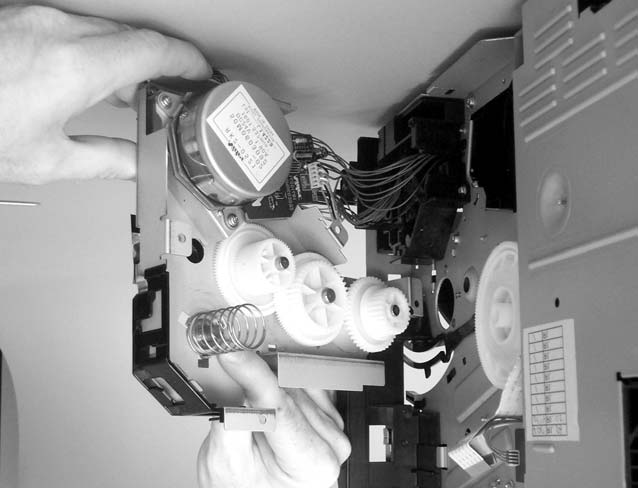

Поверните пластиковый рычаг (позиция 8) вниз, чтобы отцепить пластиковый рычаг от защелки (позиция 9).
Извлеките один винт (позиция 10), снимите направляющую (позиция 11) и извлеките два винта (позиция 12).

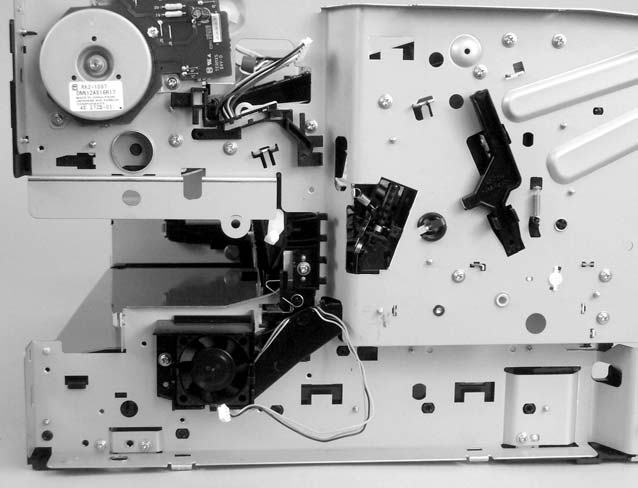

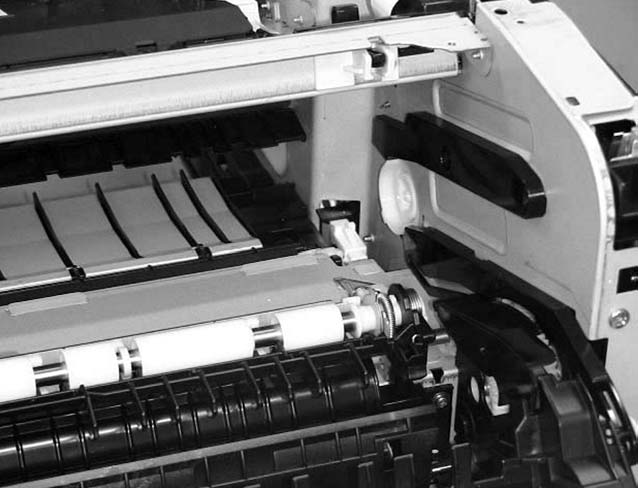

На правой стороне принтера используйте плоскогубцы с игольчатым носиком, чтобы сжать две защелки (позиция 13). Сдвиньте защелки в сторону правой части принтера, чтобы отпустить крышку шестерни.

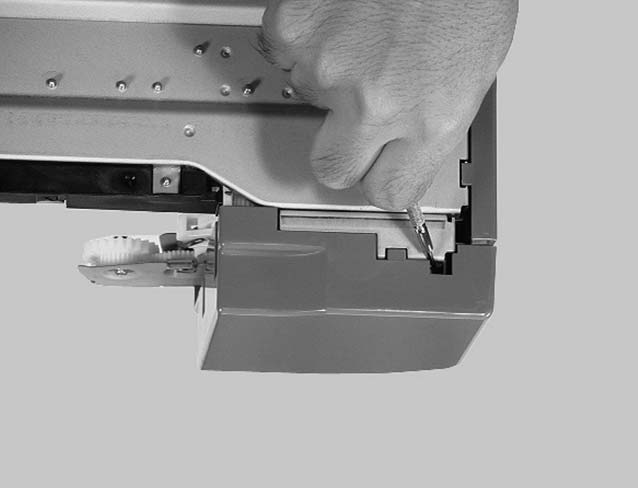

Крышка шестерни только отпускается, а не снимается.
Используя плоскогубцы с игольчатым носиком, сожмите две защелки (позиция 14) и снимите фиксатор (позиция 15).
Рисунок 5-71 Снятие узла дверцы картриджа (8 из 14) ПРЕДОСТЕРЕЖЕНИЕ Белый фиксатор легко ломается. Убедитесь, что вы его сжимаете перед снятием фиксатора.
На правой стороне принтера отпустите один рычаг (позиция 16).
Рычаг только отпускается, а не снимается.

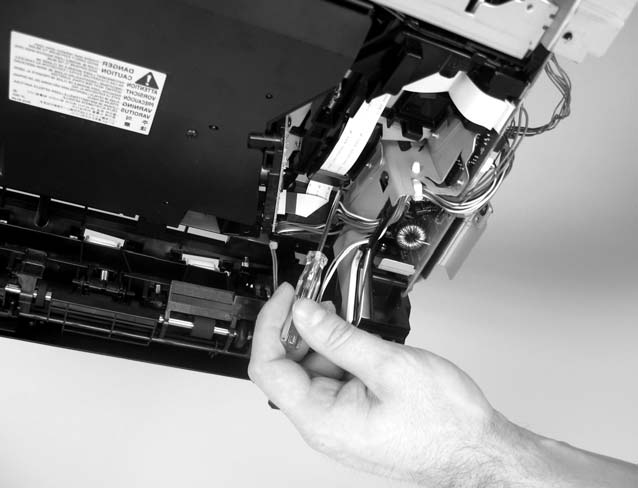

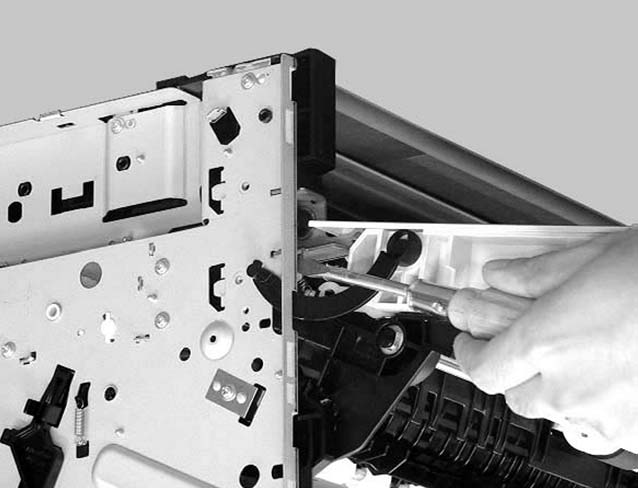

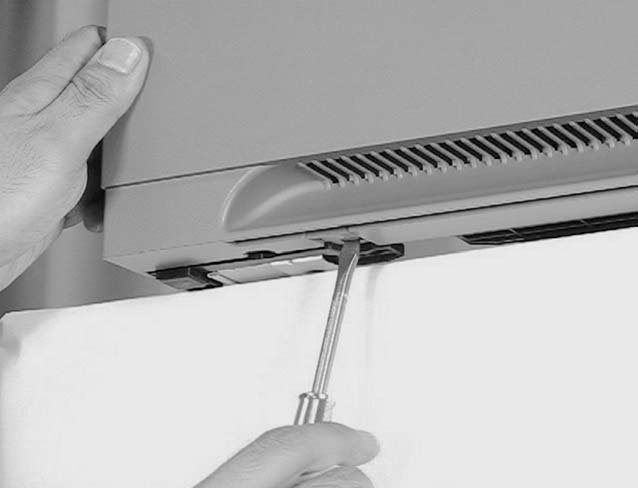

На левой стороне принтера используйте отвертку с плоским жалом, чтобы отпустить два выступа (позиция 18).

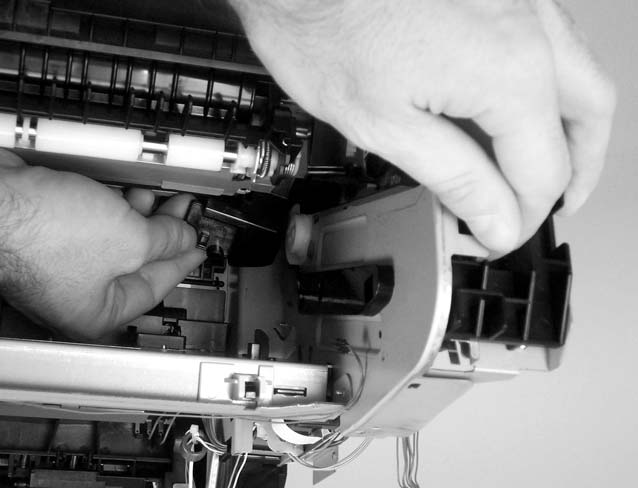

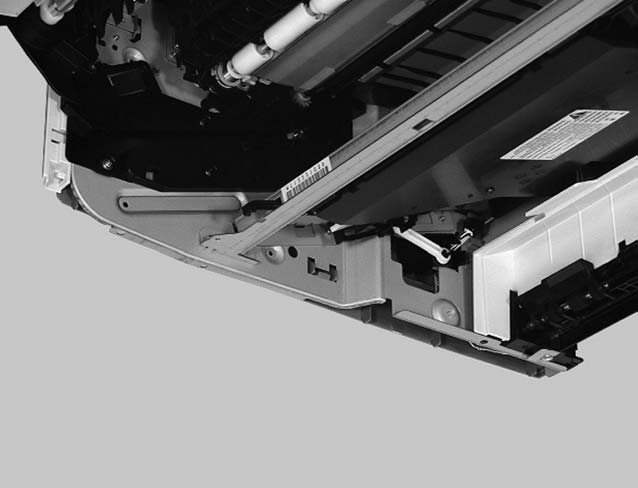

Слегка потяните дверцу печатного картриджа и отцепите пластиковый рычаг (позиция 19).

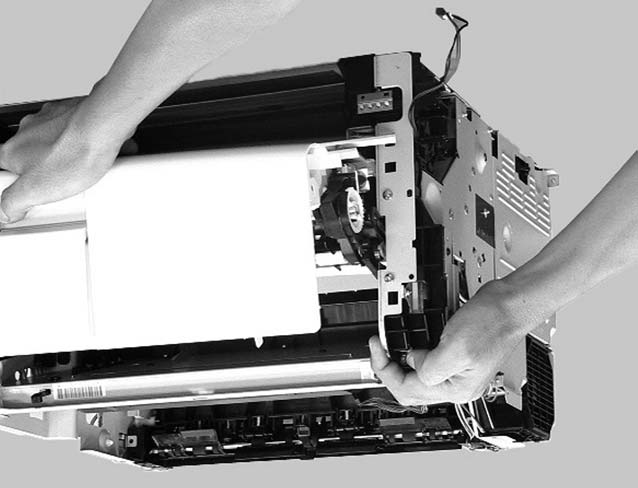

Слегка раздвиньте правую пластину (позиция 20) наружу и осторожно вытащите узел дверцы печатного картриджа (позиция 21).
Рисунок 5-76 Снятие узла дверцы картриджа (13 из 14) ПРЕДОСТЕРЕЖЕНИЕ Не повредите кабели проводки (позиция 22) на краю отверстия кабеля при снятии узла дверцы печатного картриджа (позиция 23).
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.
Извлеките три самонарезающих винта (позиция 1) и два других винта (позиция 2).
Отцепите три защелки (позиция 3) и снимите панель управления (позиция 4).
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.
Крышка лицевой стороной вниз. См. Крышка лицевой стороной вниз на стр. 95.
Отсоедините один разъем (позиция 2) и отпустите его от направляющей кабеля (позиция 3).
Отпустите кабель (позиция 4) от направляющих кабеля (позиция 5).
Не отсоединяйте разъем.

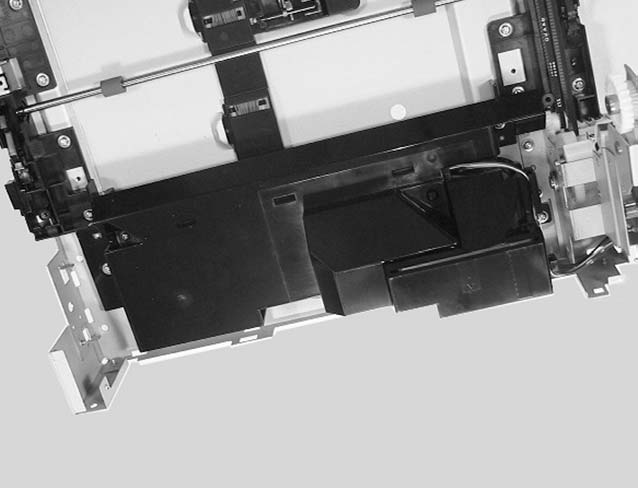

Выверни четыре винта (6) и извлеки лазер/сканер (7).
Снимите правую крышку. См. Right cover на странице 86.
Сдвиньте форматер (выноска 2) к задней части принтера и снимите его.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.

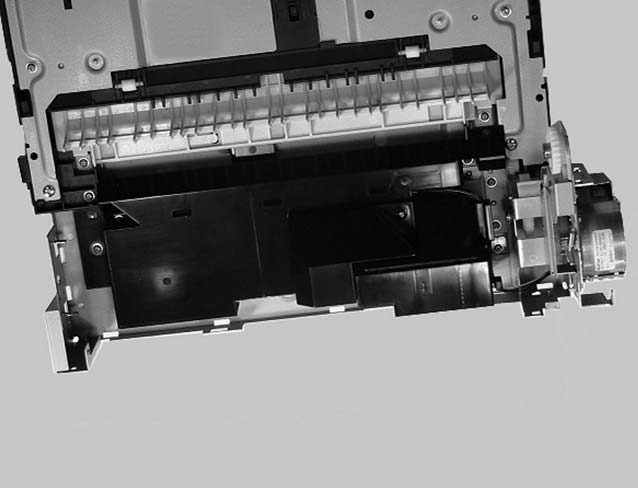

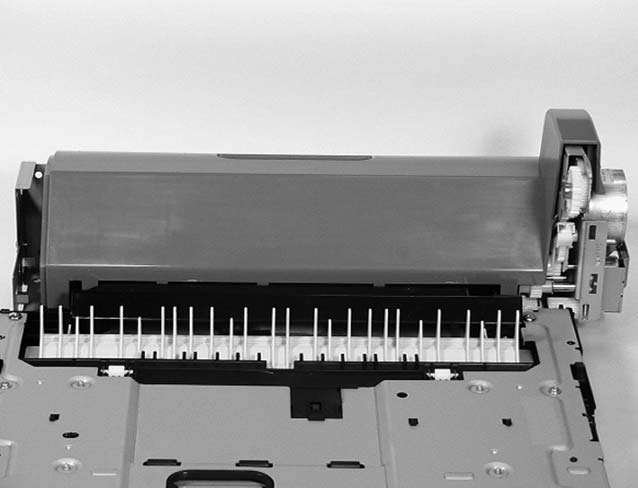

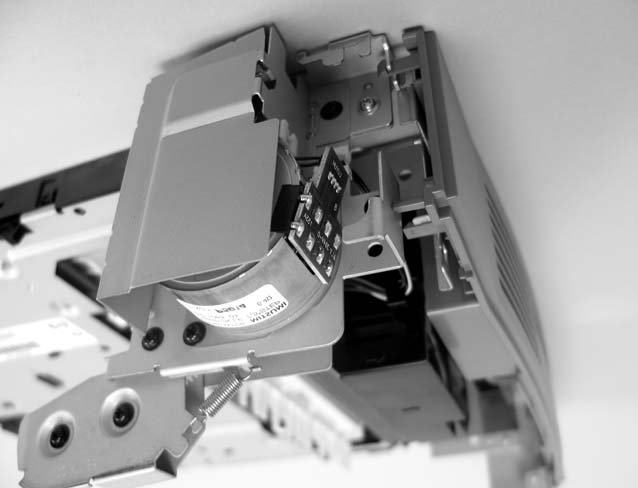

Выверни два винта (1), удерживай середину термоузла и вытяни его из принтера (2).
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Форматер. См. Форматер на стр. 76.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.
Левая крышка. См. Левая крышка на странице 92.
Узел дверцы картриджа. См. Узел дверцы картриджа на странице 100.
Правая передняя крышка. См. Правая передняя крышка на странице 96.
Крышка контроллера постоянного тока. См. Крышка контроллера постоянного тока на стр. 100.

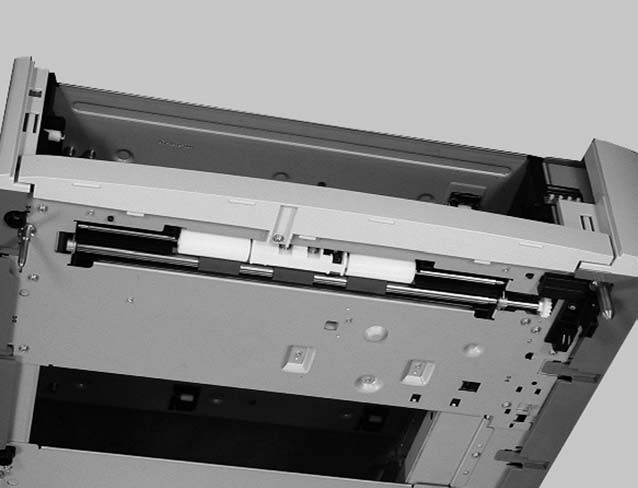

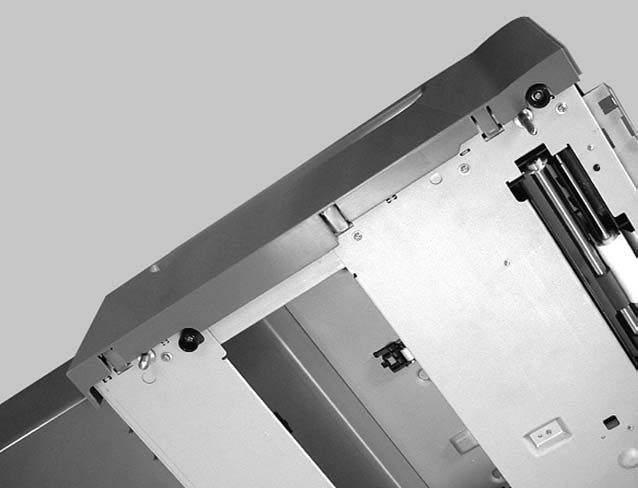

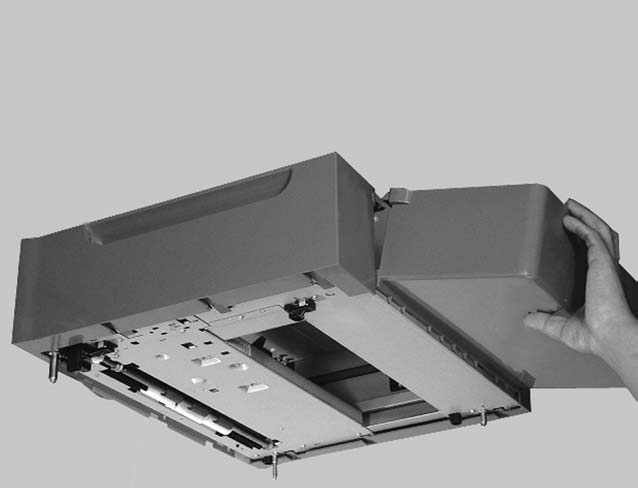

Опциональный податчик на 500 листов (если установлен).

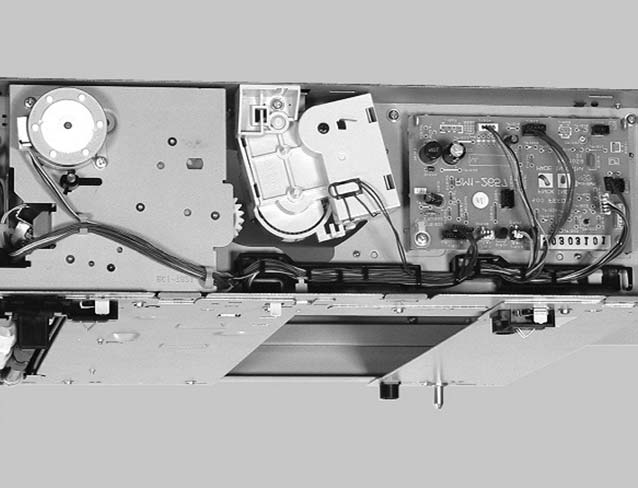

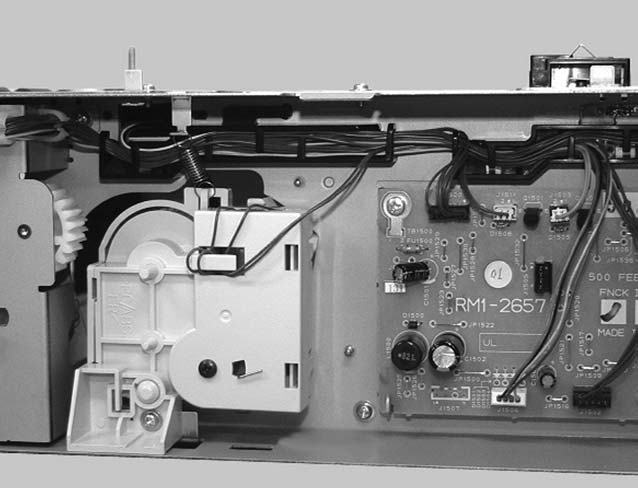

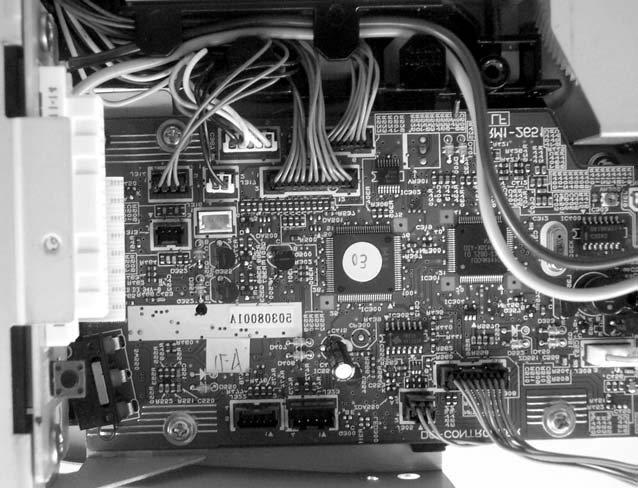

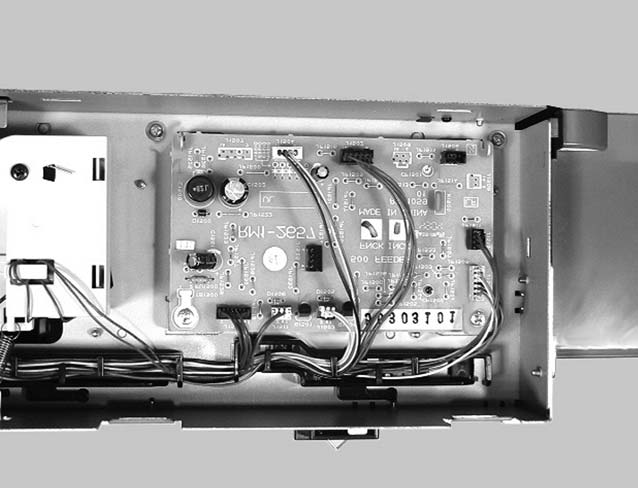

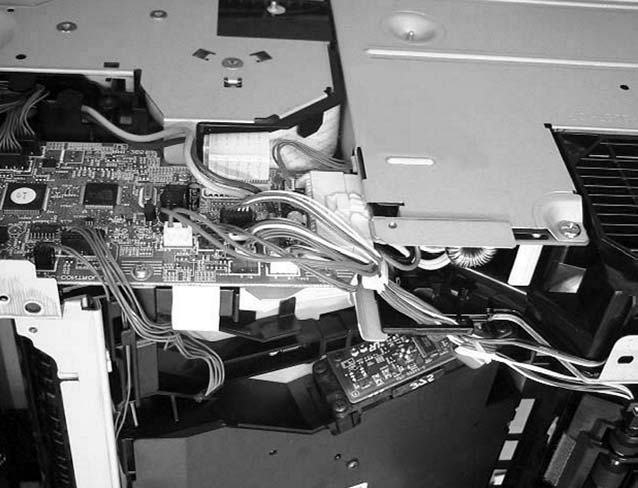

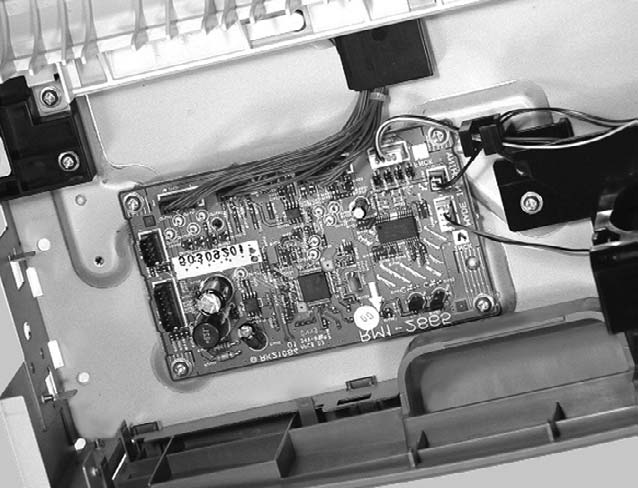

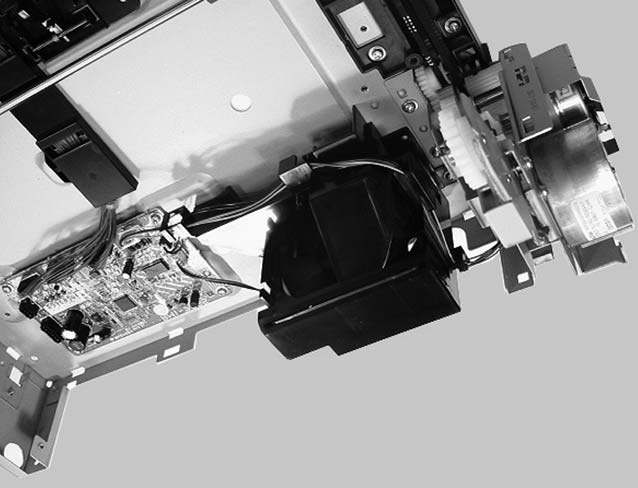

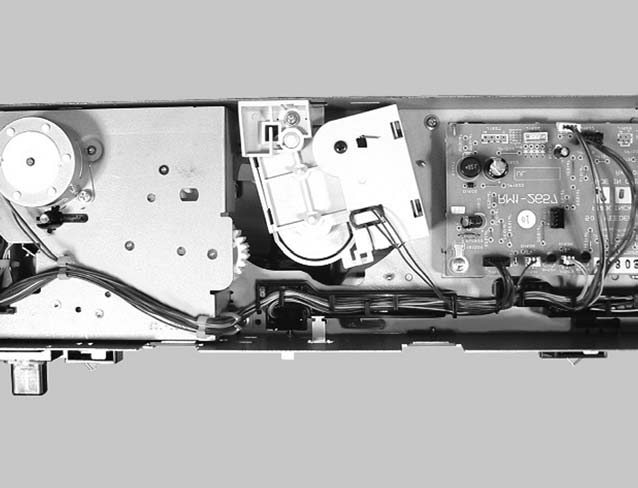

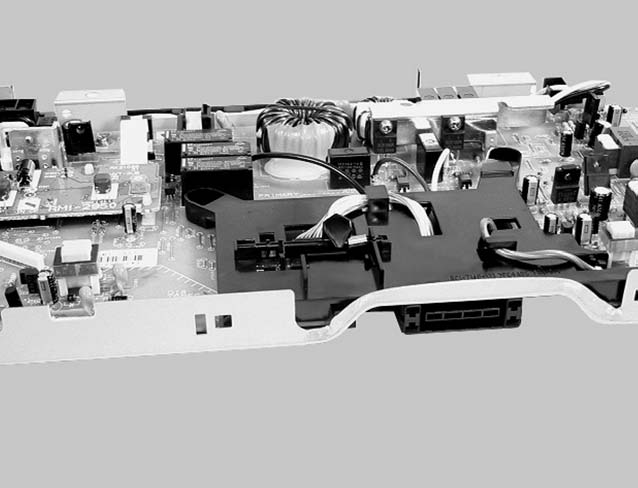

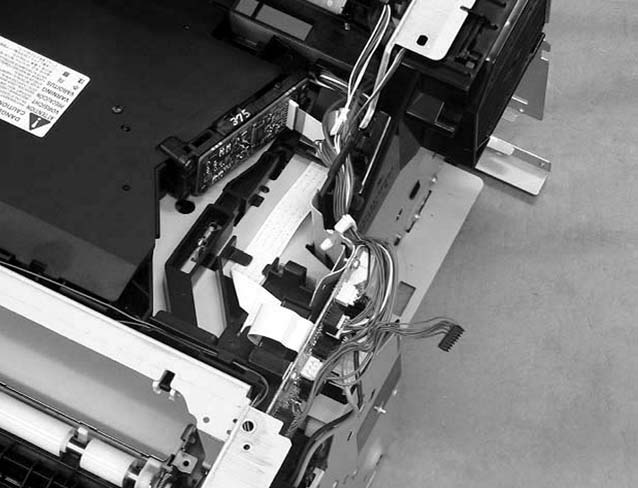

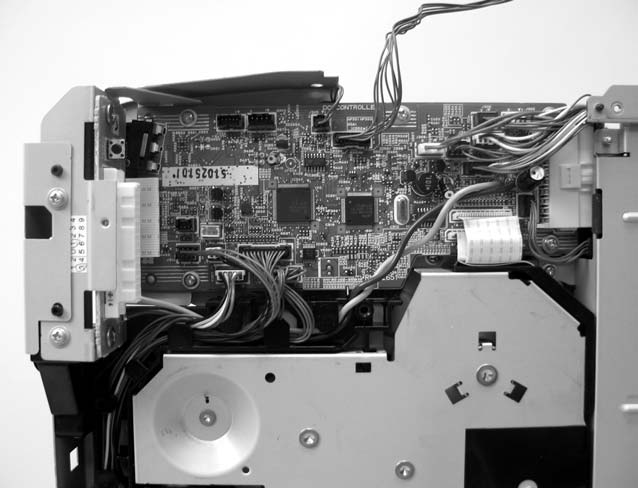

Отсоедини пять разъемов (1) на плате контроллера постоянного тока.
Освободи провода от кабельного направляющего (2).
Обязательно отметь положение кабелей при их извлечении.
Отсоедини один разъем (4) и извлеки держатель кабельного направляющего (5) и кабели вместе.

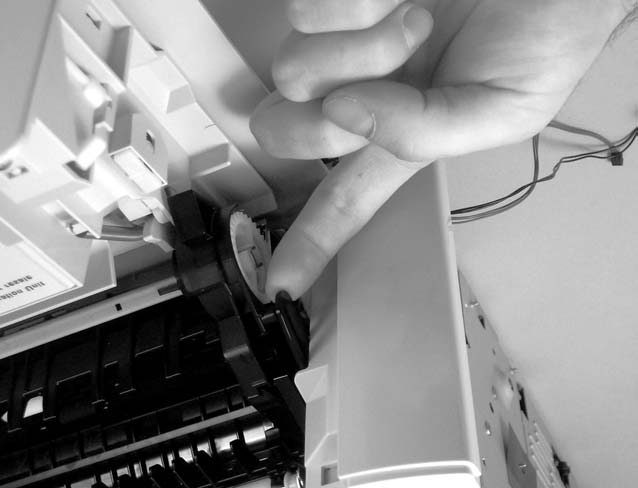

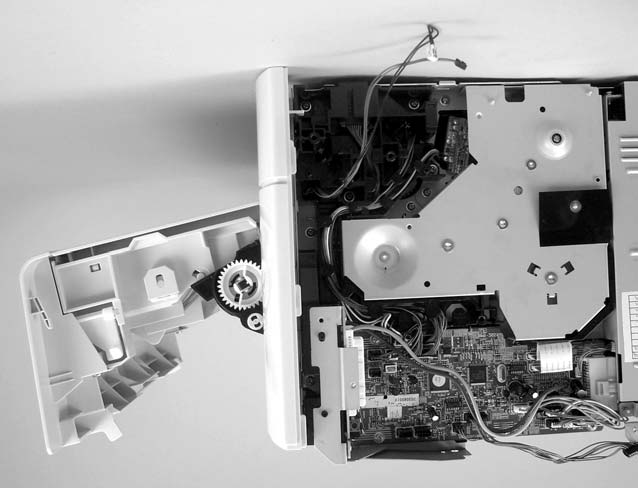

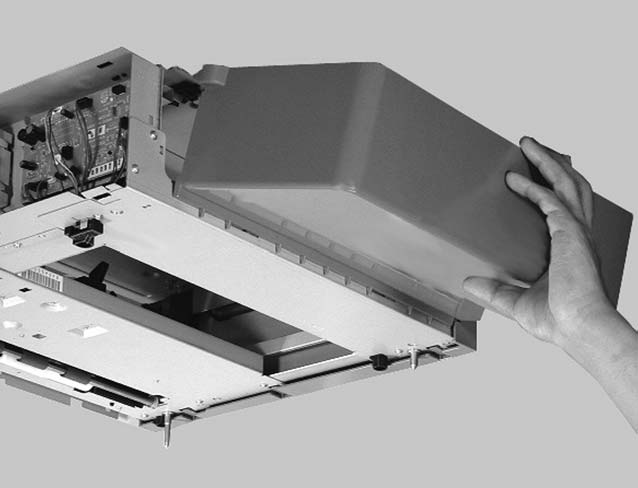

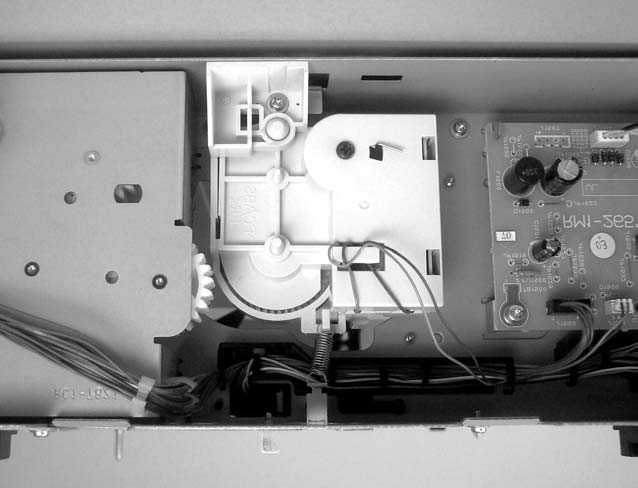

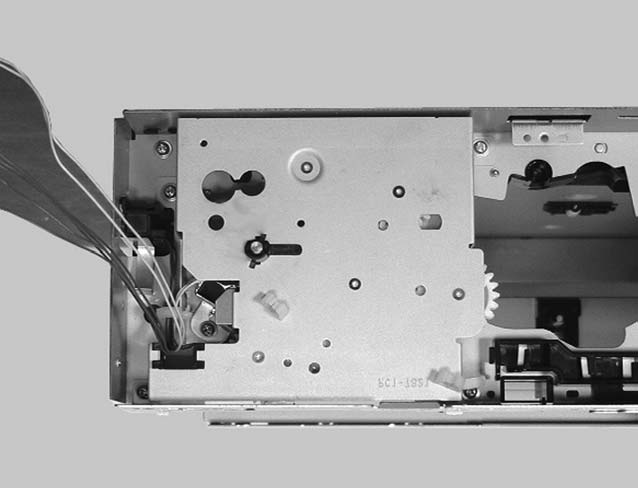

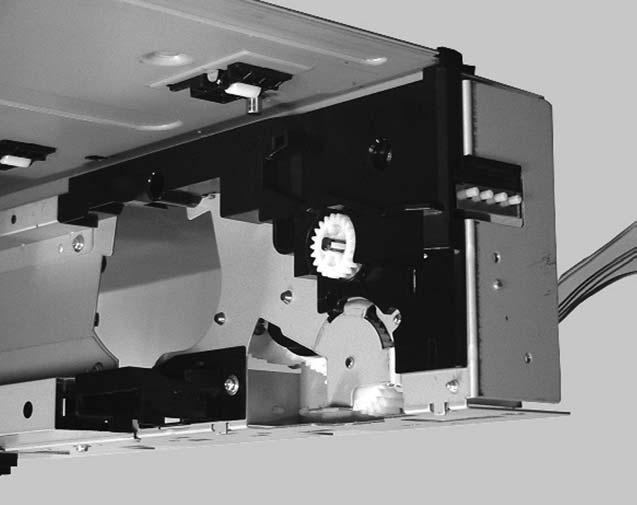

Отцепи один зубец (6) и извлеки крышку шестерни (7).

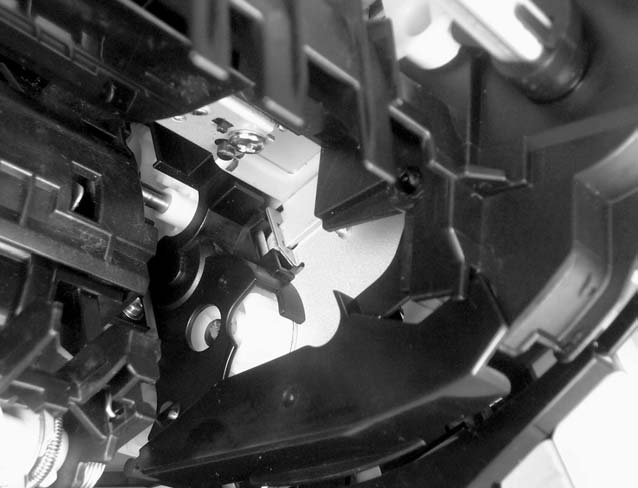

Плоской отверткой отцепи защелкивающийся зубец (8). Надави на шестерню (9) изнутри принтера для извлечения.
Выверни четыре длинных винта (10) и затем извлеки кассетный узел захвата бумаги (11).
Изнутри принтера освободи кабель (12) от направляющего (13).
Рисунок 5-92 Извлечение кассетного узла захвата бумаги (8 из 8) ПРИМЕЧАНИЕ Если кабель (12) трудно извлекается, попробуй отсоединить разъем (14) при его извлечении.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Форматер. См. Форматер на стр. 76.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.
Крышка лицевой стороной вниз. См. Крышка лицевой стороной вниз на стр. 95.
Крышка контроллера постоянного тока. См. Крышка контроллера постоянного тока на стр. 100.
Освободи язычок (1) и освободи ферритовый блок (2) от пластмассового держателя (3).
Освободи кабели (4) от кабельных направляющих (5) и отсоедини два разъема (6).

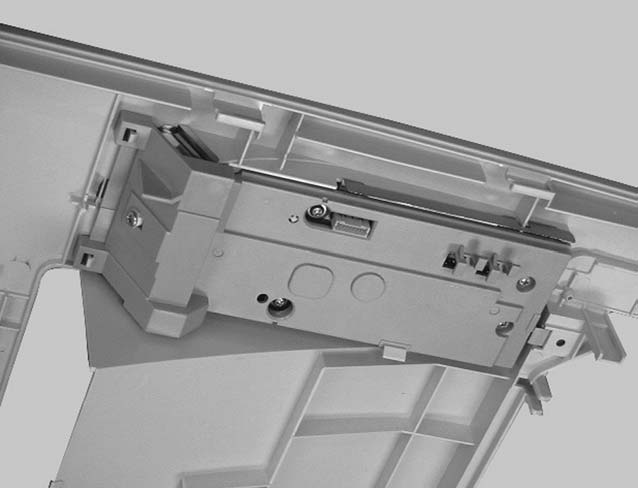

Выверни шесть винтов (7) и сдвинь узел лицевой выдачи бумаги (8) на себя и извлеки его.
Будь осторожен, чтобы не потерять флажок на правой стороне узла лицевой выдачи бумаги. Он не закреплен.
Рисунок 5-95 Извлечение узла лицевой выдачи бумаги (3 из 4) Совет При переустановке узла лицевой выдачи бумаги убедись, что заземляющий разъем касается листового металла.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Форматер. См. Форматер на стр. 76.
Нижняя задняя крышка или дуплексер. См. Нижняя задняя крышка на странице 86.
Правая нижняя крышка. См. Правая нижняя крышка на стр. 97.
Top cover. См. Top cover на странице 89.
Крышка контроллера постоянного тока. См. Крышка контроллера постоянного тока на стр. 100.
Низковольтный источник питания. См. Плата источника питания на странице 151.
Плата контроллера постоянного тока. См. Контроллер на странице 139.
Выверни один винт (1) и одну пластину (2).
Освободи кабели (3) от кабельного направляющего (4).
Плоской отверткой извлеки держатель кабеля (6).
Отцепи пружину (7) от пластмассового крючка и освободи кабели (8) от кабельного направляющего (9).

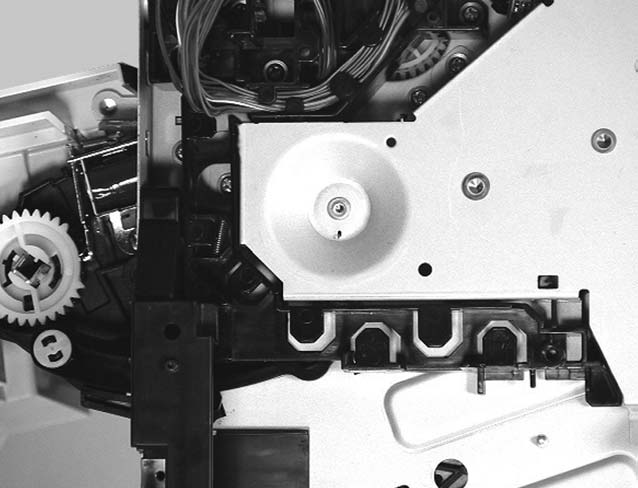

Выверни пять винтов (10) и приводную пластину (11).
Один винт находится под черной пластмассовой пленкой (12).

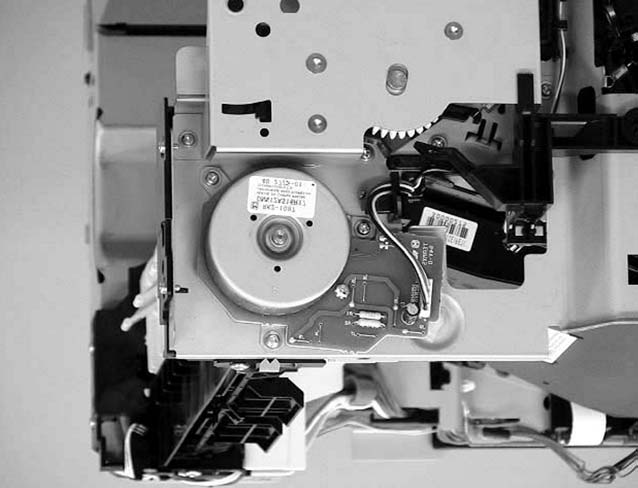

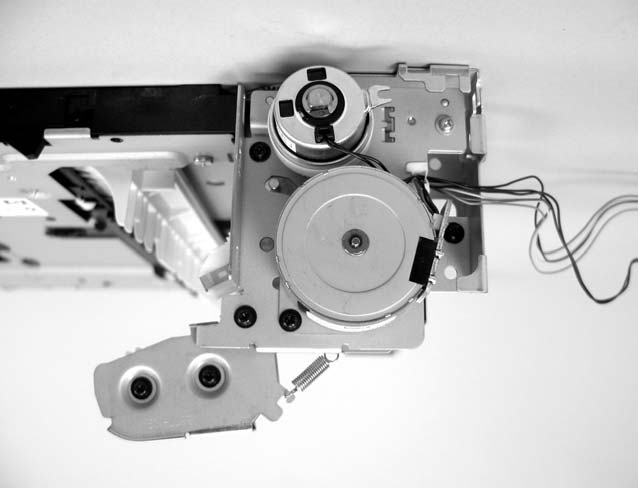

Рисунок 5-101 Извлечение главного двигателя (5 из 9) ПРИМЕЧАНИЕ Пружина (13) может выпасть при извлечении приводной пластины.
Выверни три винта (14) и главный двигатель (15).
Рисунок 5-103 Извлечение главного двигателя (7 из 9) Совет Убедись, что пружина (16) установлена в правильное положение при сборке приводной пластины.
Рисунок 5-104 Извлечение главного двигателя (8 из 9) Совет При переустановке главного двигателя убедись, что пружина (17) держится в правильном положении.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.
Левая крышка. См. Левая крышка на странице 92.
Отсоедини один разъем (1) и выверни три винта (2).

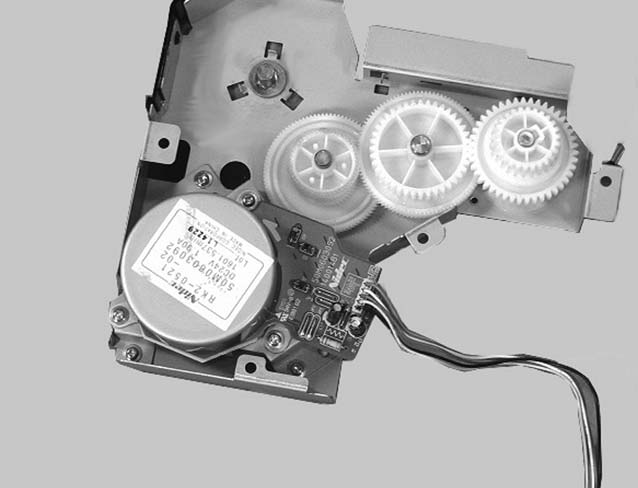

Извлеки двигатель термоузла (3).
Рисунок 5-106 Извлечение двигателя термоузла Основной вентилятор ПРИМЕЧАНИЕ Нет необходимости извлекать узел дверцы картриджа для извлечения основного вентилятора.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Форматер. См. Форматер на стр. 76.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.
Правая нижняя крышка. См. Правая нижняя крышка на стр. 97.
Левая крышка. См. Левая крышка на странице 92.
Узел переноса. См. Узел переноса на странице 135.
Низковольтный источник питания. См. Плата источника питания на странице 151.

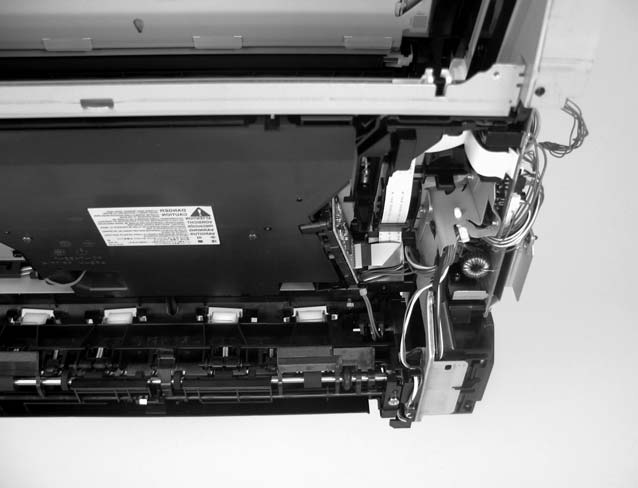

Освободи язычок (1) и освободи ферритовый блок (2) от пластмассового держателя (3).
Источник низковольтного питания должен быть извлечен при извлечении основного вентилятора.
Освободи все кабели (4) от двух кабельных направляющих (5) и отсоедини один разъем (6).
Плоской отверткой отцепи два зубца (7). Удерживая их вместе, извлеки воздуховод (8) и основной вентилятор (9).
Освободи четыре выступа (10) при потягивании основного вентилятора (11) от воздуховода (12).

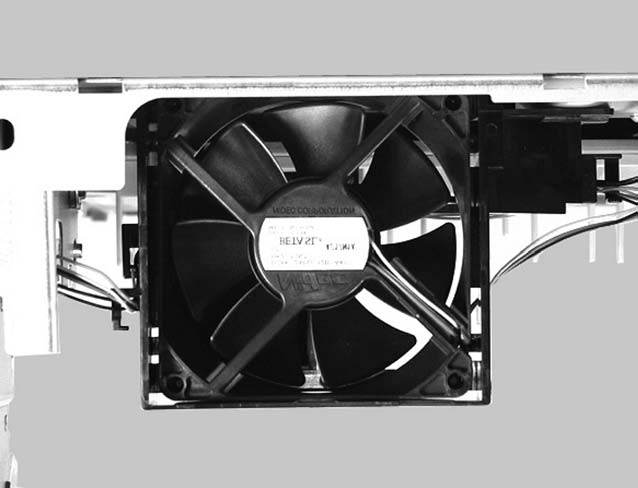

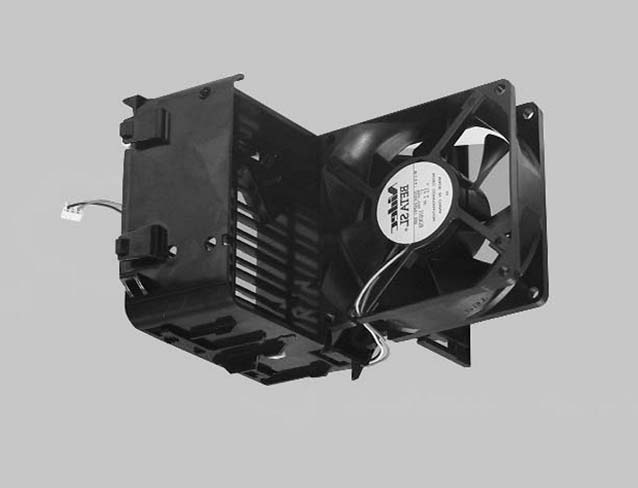

Извлеките главный вентилятор из воздуховода вентилятора.
При переустановке главного вентилятора убедитесь, что метка (выноска 13) на главном вентиляторе направлена внутрь воздуховода и что два кабеля вентилятора (выноска 14) проложены правильно.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Top cover. См. Top cover на странице 89.
Левая крышка. См. Левая крышка на странице 92.

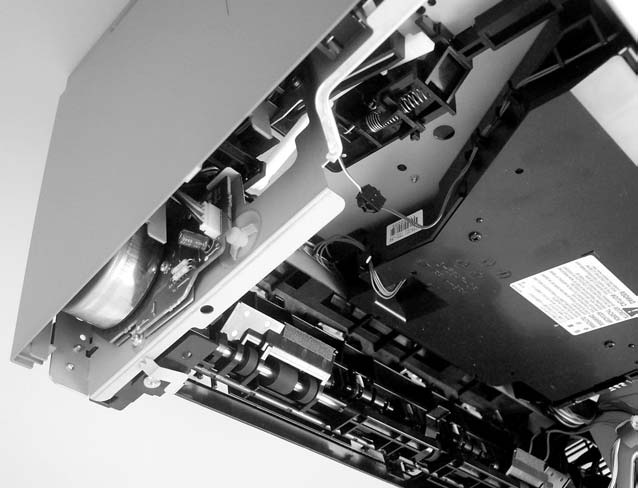

На левой стороне принтера закройте дверцу картриджа и отпустите одну пружину (выноска 1).
Используя тонконос плоскогубцы, отцепите коготь (выноска 2) на пластмассовом рычаге.
Поверните пластмассовый рычаг (выноска 3) вниз, чтобы отцепить его от когтя (выноска 4).
Отцепите один кабель (выноска 7) от направляющих воздуховода (выноска 8).
Извлеките один винт (выноска 9), затем держите воздуховод (выноска 10) и дополнительный вентилятор (выноска 11) вместе, извлекая их путем небольшого смещения влево.
Надавите изнутри воздуховода (выноска 12), отпуская три выступа (выноска 13).

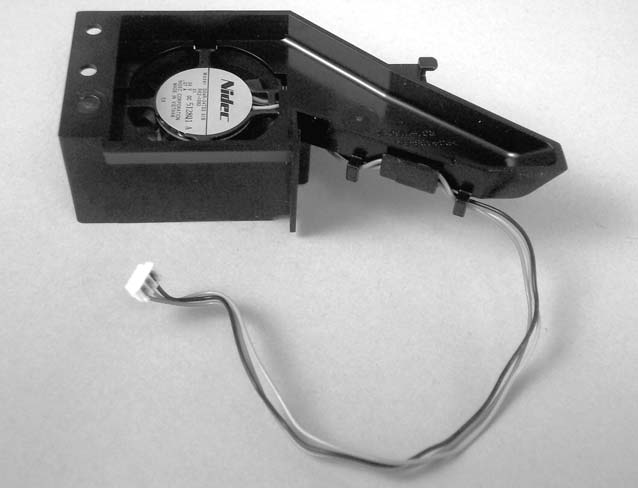

Извлеките дополнительный вентилятор (выноска 14) из воздуховода.
- обращен к принтеру.
Рисунок 5-118 Извлечение дополнительного вентилятора (7 из 8) Подсказка При переустановке пластины привода термоузла убедитесь, что вы вставляете язычок (выноска 18) в рычаг (выноска 19).
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Открой дверь картриджа печати.

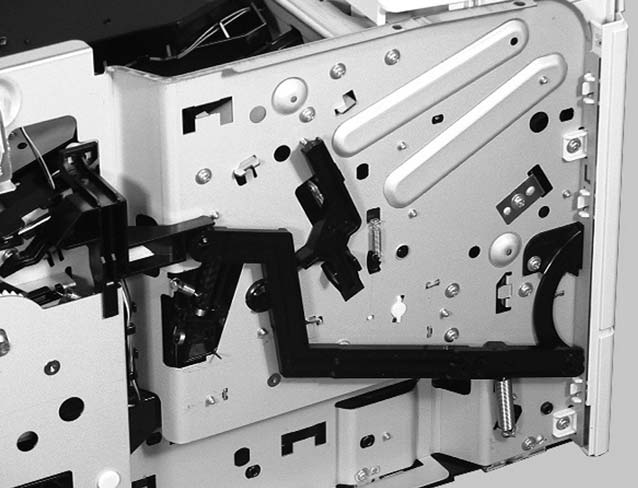

Отцепите один коготь (выноска 1) и извлеките направляющую (выноска 2) и крышку шестерни (выноска 3).
Извлеките направляющую и крышку шестерни сверху и сдвиньте их на себя.
Поднимите узел регистрации (выноска 5) и извлеките его.
Рисунок 5-121 Извлечение узла регистрации (2 из 2) ПРИМЕЧАНИЕ При переустановке убедитесь, что металлические язычки на задней части нижней стороны правильно установлены в задней части узла регистрации.
Открой дверь картриджа печати.

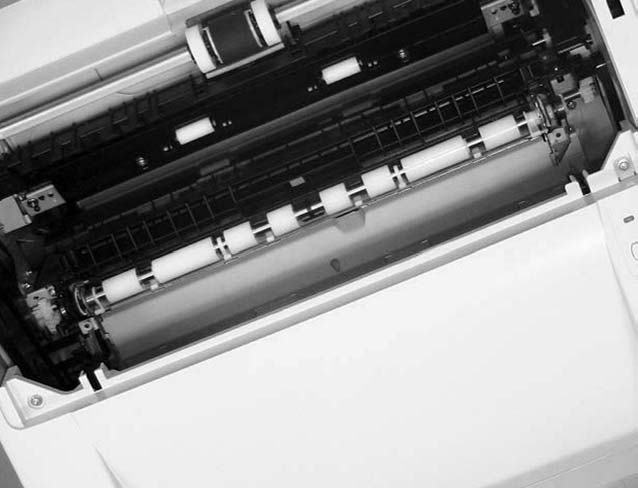

Используя отвертку с плоским лезвием, поднимите ролик переноса (выноска 1) на левой стороне принтера и сдвиньте его влево для извлечения.
Рисунок 5-122 Извлечение ролика переноса ПРИМЕЧАНИЕ Не касайтесь резиновой губки на ролике переноса.
При переустановке установите ролик переноса на правой стороне принтера, затем защелкните его на левой стороне принтера.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Бункер лицевой стороной вверх. Бункер лицевой стороной вверх на странице 87.
Top cover. См. Top cover на странице 89.
Узел переноса. См. Узел переноса на странице 135.
Используя отвертку с плоским лезвием, отпустите крышку разъема (выноска 1). Поместите кончик отвертки в указанное место (выноска 2).
Извлеките крышку разъема (выноска 3).
Извлеките узел регистрации. См. Узел регистрации на странице 134.
Поднимите и держите затвор термоузла (выноска 5) при извлечении узла подачи бумаги (выноска 6).
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Форматер. См. Форматер на стр. 76.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.
Правая передняя крышка. См. Правая передняя крышка на странице 96.
Крышка контроллера постоянного тока. См. Крышка контроллера постоянного тока на стр. 100.
Низковольтный источник питания. См. Плата источника питания на странице 151.
Используя отвертку с плоским лезвием, отпустите ферритовый блок (выноска 3) из пластмассового держателя (выноска 4).
Отпустите один плоский гибкий кабель (выноска 5) из направляющей кабеля (выноска 6).
Отсоедините 15 разъемов (выноска 7) и два плоских гибких кабеля (выноска 8).
Отпустите кабели (выноска 9) из направляющей кабеля и извлеките шесть винтов (выноска 10) и пластину (выноска 11).
Винты, указанные пунктирными кругами, скрыты.
Извлеките контроллер постоянного тока (выноска 12), вытягивая его на себя со стороны правого края, затем сдвиньте его к задней части принтера.
Вам не требуется извлекать узел дверцы картриджа для извлечения блока высоковольтного питания, но необходимо извлечь узел регистрации.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Форматер. См. Форматер на стр. 76.
Lower back cover или Duplexer. См. Lower back cover на странице 86 или Duplexer на странице 84.
Face-up bin. См. Face-up bin на странице 87.
Top cover. См. Top cover на странице 89.
Левая крышка. См. Левая крышка на странице 92.
Узел переноса. См. Узел переноса на странице 135.
Используя отвертку с плоским лезвием, отпустите крышку разъема (выноска 1). Поместите кончик отвертки в указанное место (выноска 2).
Извлеките крышку разъема (выноска 3).
Отцепите два когтя (выноска 4) и извлеките узел подачи бумаги (выноска 5).
Используя отвертку с плоским лезвием, отсоедините один разъем (выноска 6).
Легче отсоединить разъем с извлеченной направляющей бумаги.
Фиксатор разъема находится на левой стороне разъема. Нажимайте на фиксатор разъема при отсоединении разъема.
На задней части принтера вытяните пластмассовую крышку (выноска 7) на себя и отцепите две пружины (выноска 8). Согните пластмассовую крышку, надавливая на обе стороны внутрь, и извлеките ее со стороны задней части принтера.
Извлеките узел регистрации. См. Узел регистрации на странице 134.
Со стороны задней части принтера отцепите передний коготь (выноска 9) на левой стороне принтера.
Этот коготь — тот, который находится ближе всего к вам.
Отцепите задний коготь (выноска 10).
Этот коготь — тот, который находится дальше всего от вас.

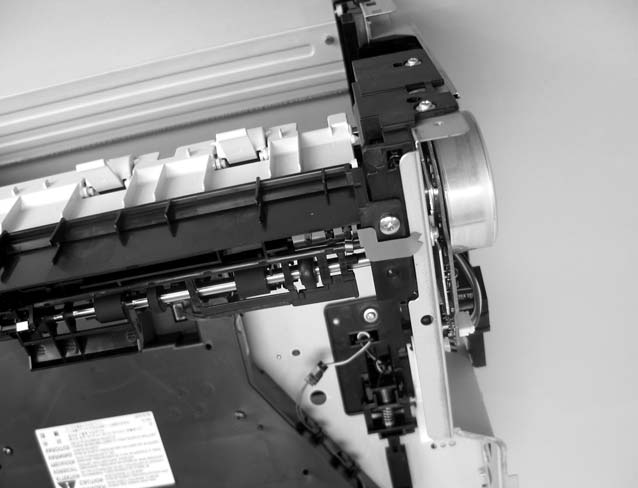

Со стороны задней нижней левой части принтера слегка поворачивайте направляющую монтажа (выноска 11) вверх и сдвигайте ее влево для извлечения.

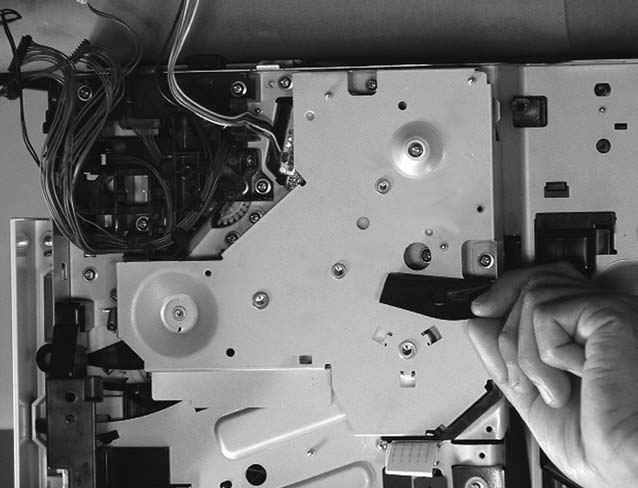

Отсоедини две клешни (выноска 12) с правой стороны принтера и извлеки направляющую (выноска 13).
Рисунок 5-140 Снятие высоковольтного блока питания (9 из 17) Совет При переустановке установи задние клешни, затем передние клешни.
Отсоедини две клешни (выноска 14) в передней части принтера и извлеки флаг датчика (выноска 15) и две втулки.
Рисунок 5-141 Снятие высоковольтного блока питания (10 из 17) ПРИМЕЧАНИЕ Перед переустановкой флага датчика предварительно установи рычаг датчика (выноска 16), две втулки (выноска 17) и одну пружину (выноска 18).
Отсоедини два плоских гибких кабеля (выноска 19) от высоковольтного блока питания.
Извлеки два винта (выноска 20) в верхней части принтера.
Извлеки два винта (выноска 21) в задней части принтера.
Потяни высоковольтный блок питания (выноска 22) на себя слегка и наклони его вниз для извлечения.
Извлеки рычаг датчика (выноска 23) и пружину (выноска 24) из высоковольтного блока питания.
Рисунок 5-147 Снятие высоковольтного блока питания (16 из 17) ПРИМЕЧАНИЕ При переустановке высоковольтного блока питания убедись, что рычаг и пружина установлены правильно.
При замене высоковольтного блока питания извлеки старый датчик и установи его на замененный высоковольтный блок питания.
Снимите следующие компоненты:
Right cover. См. Right cover на странице 86.
Форматер. См. Форматер на стр. 76.
Face-up bin. См. Face-up bin на странице 87.
Правая нижняя крышка. См. Правая нижняя крышка на стр. 97.
Top cover. См. Top cover на странице 89.
Крышка контроллера постоянного тока. См. Крышка контроллера постоянного тока на стр. 100.
Используя отвертку с плоским лезвием, отпустите крышку разъема (выноска 1). Поместите кончик отвертки в указанное место (выноска 2).
Извлеките крышку разъема (выноска 3).
Плоской отверткой отсоедини один разъем (выноска 4).
Легче отсоединить разъем с извлеченной направляющей бумаги.
Фиксатор разъема находится на левой стороне разъема. Нажимайте на фиксатор разъема при отсоединении разъема.

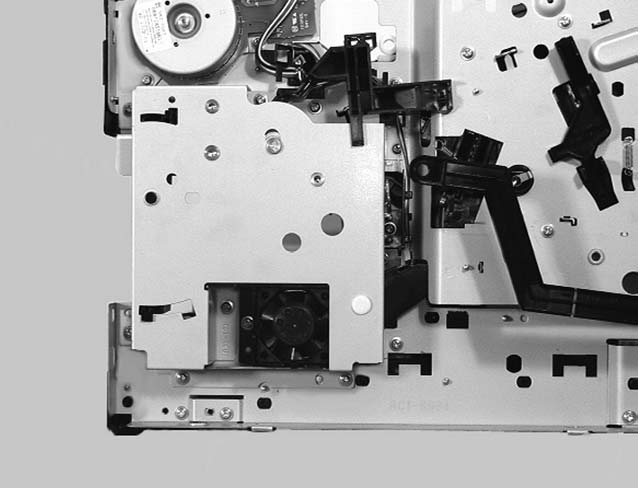

Со стороны задней части принтера извлеки два черных винта (выноска 5) и один винт с шайбой (выноска 6).

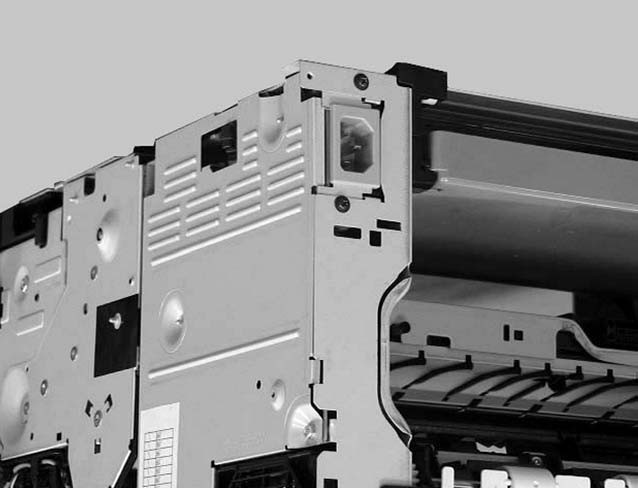

С правой стороны принтера извлеки два самонарезных винта (выноска 7) и один дополнительный винт (выноска 8).

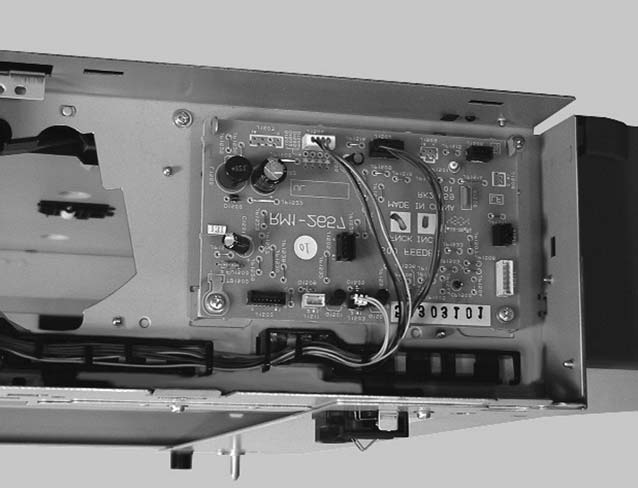

Отсоедини два разъема (выноска 9) и извлеки низковольтный блок питания (выноска 10).
Рисунок 5-154 Снятие низковольтного блока питания PCA (6 из 6) Совет Переустановка может быть затруднена, если язычки (выноска 11) на дне металлического экрана выходят за пределы рамы.
При добавлении дуплексера к принтеру требуется минимум дополнительно 64 МБ.

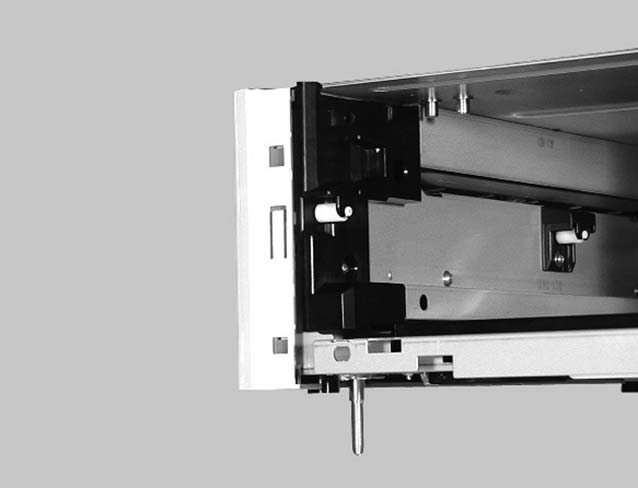

В задней части принтера вытяните дуплексер до упора.
Поднимите дуплексер и слегка потяните его на себя, чтобы снять его.
Плоской отверткой отсоедини две клешни (выноска 1) на дне дуплексера.
Извлеки левую крышку дуплексера (выноска 2).
Плоской отверткой отсоедини одну клешню (выноска 1) на дне дуплексера.
Отсоедини две клешни (выноска 2) и извлеки правую крышку дуплексера (выноска 3).
Снимите следующие компоненты:
Левая крышка дуплексера. См. Левая крышка дуплексера на странице 156.
Правая крышка дуплексера. См. Правая крышка дуплексера на странице 157.

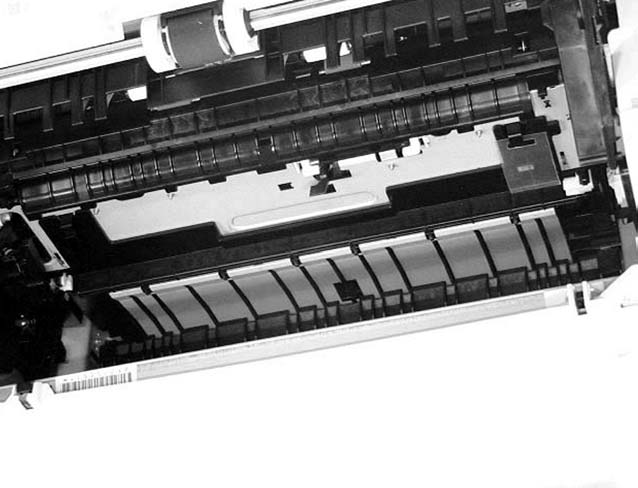

С правой стороны дуплексера извлеки один винт (выноска 1).
С левой стороны дуплексера отсоедини язычок (выноска 2).
Извлеки верхнюю крышку дуплексера (выноска 3).
Снимите следующие компоненты:
Правая крышка дуплексера. См. Правая крышка дуплексера на странице 157.
Левая крышка дуплексера. См. Левая крышка дуплексера на странице 156.
Верхняя крышка дуплексера. См. Верхняя крышка дуплексера на странице 158.
Отсоедини две клешни (выноска 1) с правой стороны дуплексера.
Отсоедини три клешни (выноска 2) с левой стороны дуплексера.
Извлеки заднюю крышку дуплексера (выноска 3).
Снимите следующие компоненты:
Правая крышка дуплексера. См. Правая крышка дуплексера на странице 157.
Левая крышка дуплексера. См. Левая крышка дуплексера на странице 156.
Верхняя крышка дуплексера. См. Верхняя крышка дуплексера на странице 158.
Задняя крышка дуплексера. См. Задняя крышка дуплексера на странице 159.
Извлеки два винта (выноска 1) и один воздуховод (выноска 2).
Отсоедини два разъема (выноска 3) и освободи кабели (выноска 4) от направляющих кабелей (выноска 5).
- От двух направляющих кабелей (выноска 9).
Извлеки два винта (выноска 10) и затем извлеки двигатель подачи дуплексера (выноска 11).
Рисунок 5-168 Снятие двигателя подачи дуплексера (4 из 5) Совет При переустановке двигателя подачи дуплексера убедись, что нижняя защелка выровнена правильно.
Снимите следующие компоненты:
Правая крышка дуплексера. См. Правая крышка дуплексера на странице 157.
Левая крышка дуплексера. См. Левая крышка дуплексера на странице 156.
Верхняя крышка дуплексера. См. Верхняя крышка дуплексера на странице 158.
Задняя крышка дуплексера. См. Задняя крышка дуплексера на странице 159.
Извлеки два винта (выноска 1) и один воздуховод (выноска 2).
Отсоедини два разъема (выноска 3) и освободи два кабеля (выноска 4) от направляющих кабелей (выноска 5).
Извлеки два винта (выноска 6) и отсоедини один разъем (выноска 7).
Отсоедини четыре клешни (выноска 8) и затем извлеки вентилятор дуплексера (выноска 9).
Рисунок 5-173 Снятие вентилятора дуплексера (4 из 5) Совет При переустановке вентилятора дуплексера убедись, что вентилятор установлен так, чтобы поток воздуха шел в направлении стрелки (выноска 10) и кабели вентилятора (выноска 11) расположены правильно.
Снимите следующие компоненты:
Правая крышка дуплексера. См. Правая крышка дуплексера на странице 157.
Левая крышка дуплексера. См. Левая крышка дуплексера на странице 156.
Верхняя крышка дуплексера. См. Верхняя крышка дуплексера на странице 158.

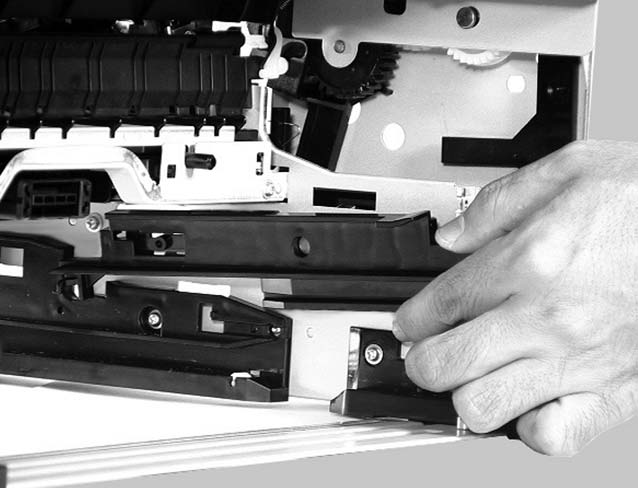

Извлеки два винта (выноска 1) и один воздуховод (выноска 2).

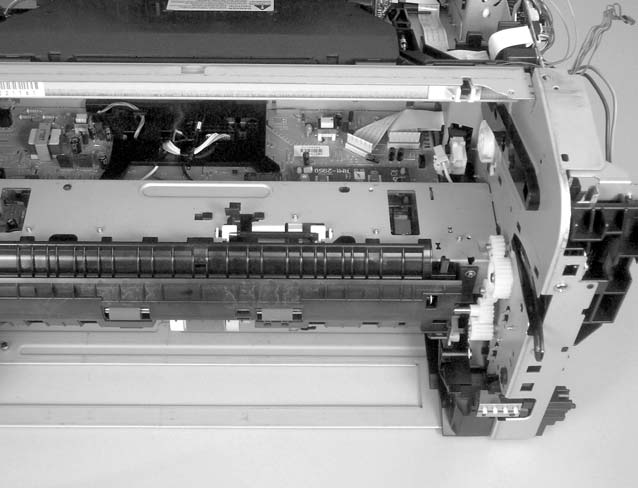

Извлеки четыре винта (выноска 4) и извлеки PCA дуплексера (выноска 5).

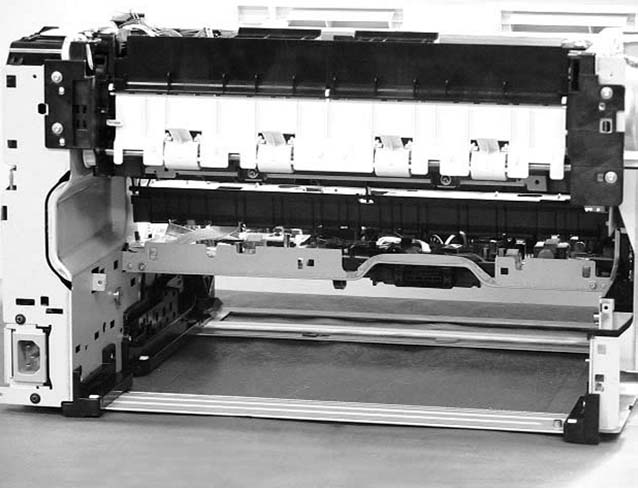

Отожми две защелки (сноска 2) и сними крышку подающей кассеты на 500 листов (сноска 3).
Снимиме переднюю крышку. См. крышка подающей кассеты на 500 листов на стр. 169.
Сдвинь подающую кассету на 500 листов к краю стола и отожми одну защелку (сноска 1).
Сдвинь ее левую переднюю крышку (сноска 2) вниз и снимиме ее.
Снимите следующие компоненты:
Отожми три защелки (сноска 1) на верхней части подающей кассеты на 500 листов.

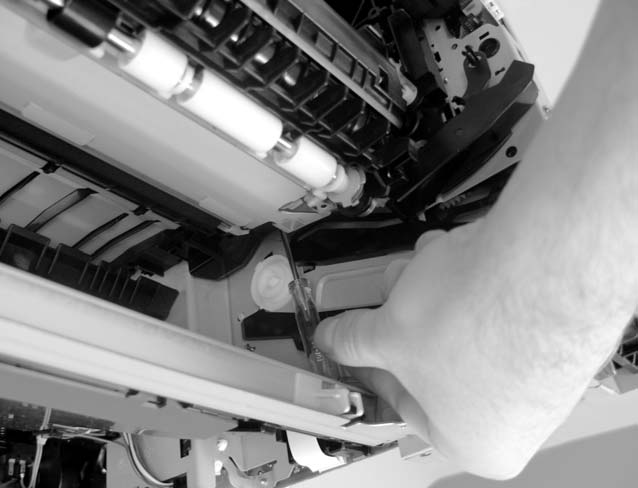

Используя отвертку с плоским жалом, отпусти язычок (сноска 2) на задней части крышки.
Сдвинь подающую кассету на 500 листов к краю стола и отожми одну защелку (сноска 3) на нижней части.
Приподними задний пылезащитный кожух (сноска 4) и снимиме левую крышку подающей кассеты на 500 листов (сноска 5).
Снимиме переднюю крышку подающей кассеты на 500 листов. См. крышка подающей кассеты на 500 листов на стр. 169.
Сдвинь подающую кассету к краю стола и отожми одну защелку (сноска 1).
Сдвинь ее правую переднюю крышку (сноска 2) вниз и снимиме ее.

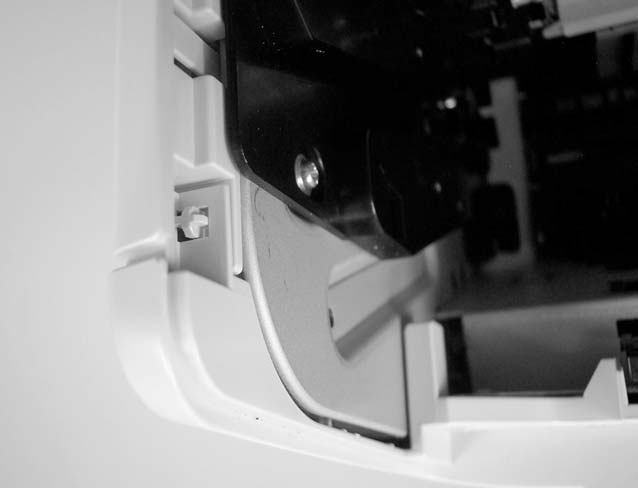

Правая крышка подающей кассеты на 500 листов сложно снимается.
Снимите следующие компоненты:
Отожми три защелки (сноска 1) на нижней части подающей кассеты на 500 листов.
Приподними задний пылезащитный кожух (сноска 3) и снимиме правую крышку подающей кассеты на 500 листов (сноска 4).
Снимите следующие компоненты:

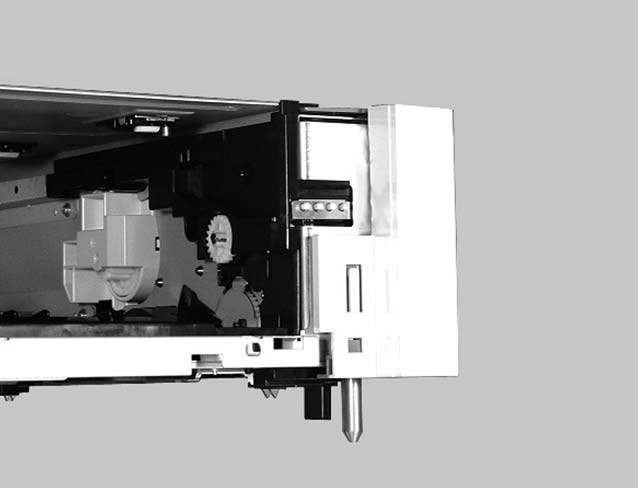

Приподними задний пылезащитный кожух (сноска 1) и сдвинь его в направлении, на которое указывает стрелка.
Снимите следующие компоненты:
Отожми одну пружину (сноска 1) от металлического крючка.
Отпусти кабели (сноска 3) из направляющих кабеля (сноска 4).
Снимиме один винт (сноска 5) и узел соединителя (сноска 6).
Убедись, что пружина не потеряется при снятии узла соединителя.

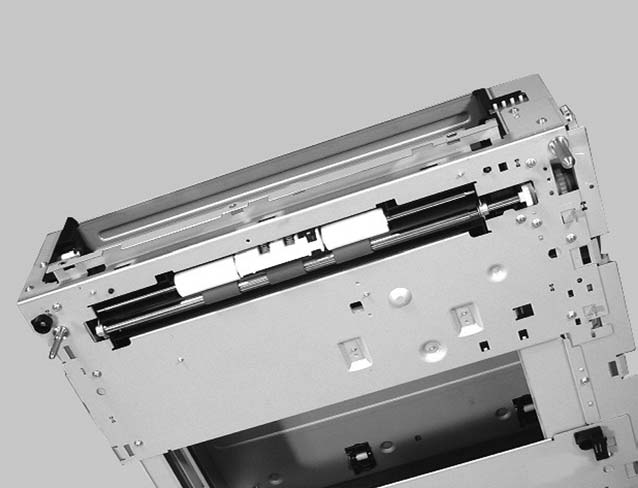

Снимиме 10 коротких винтов (сноска 7), один длинный винт (сноска 8) и снимиме узел подачи бумаги подающей кассеты на 500 листов (сноска 9).
Рисунок 5-194 Снятие узла подачи бумаги подающей кассеты на 500 листов (5 из 6) ПРИМЕЧАНИЕ Не трогай два ролика подачи (сноска 10 и 11) при снятии узла подачи бумаги подающей кассеты на 500 листов (сноска 12). Также пружина (сноска 13) может легко отойти.
Снимите следующие компоненты:
Отсоедини один соединитель (сноска 1) и вынимиме кабель из направляющей кабеля (сноска 2).
Отожми одну пружину (сноска 3) от металлического крючка.

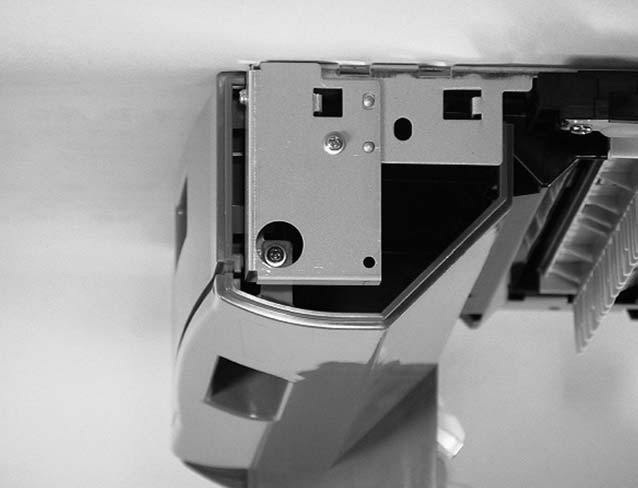

Снимиме один винт (сноска 4) и один держатель (сноска 5).
Снимиме узел привода подъемника подающей кассеты на 500 листов (сноска 6).
Рисунок 5-198 Снятие узла привода подъемника подающей кассеты на 500 листов (3 из 3) ПРИМЕЧАНИЕ При переустановке узла сообщение об ошибке двигателя подъемника (59.XX) появляется на дисплее панели управления, если узел переустановлен неправильно.
Будь осторожен и не потеряй соленоид. Он не закреплен.
Снимите следующие компоненты:
Отожми кабели (сноска 2) из направляющих кабеля (сноска 3).
Снимиме два винта (сноска 4) и снимиме двигатель подачи бумаги подающей кассеты на 500 листов (сноска 5).
При переустановке двигателя подачи убедись, что он установлен правильно.
Отожми одну защелку (сноска 6) и снимиме одну шестерню (сноска 7).

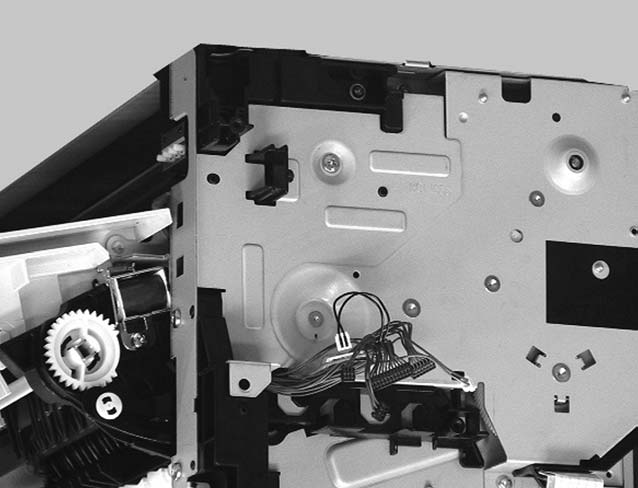

Снимиме четыре серебристых винта (сноска 9), один черный винт (сноска 10), а затем придержи соленоид подачи подающей кассеты на 500 листов (сноска 11) и узел привода (сноска 12) вместе при их снятии.
Снимиме соленоид подачи подающей кассеты на 500 листов (сноска 13) с узла привода (сноска 14).
Снимите следующие компоненты:

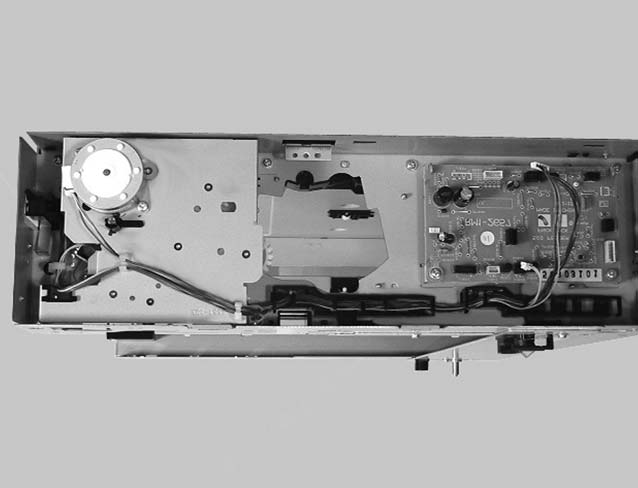

Отсоедини семь соединителей (сноска 1) и снимиме два винта (сноска 2).
Снимиме плату PCA привода подающей кассеты на 500 листов (сноска 3).
Снимите следующие компоненты:
Отожми одну пружину (сноска 1) от металлического крючка.
Отпусти кабель (сноска 3) из направляющих кабеля (сноска 4).
Снимиме два винта (сноска 5), а затем снимиме двигатель подачи подающей кассеты (сноска 6).
