В этой главе представлен обзор взаимосвязей между основными компонентами принтера и подробное описание системы формирования изображения. Рассмотрены следующие системы:

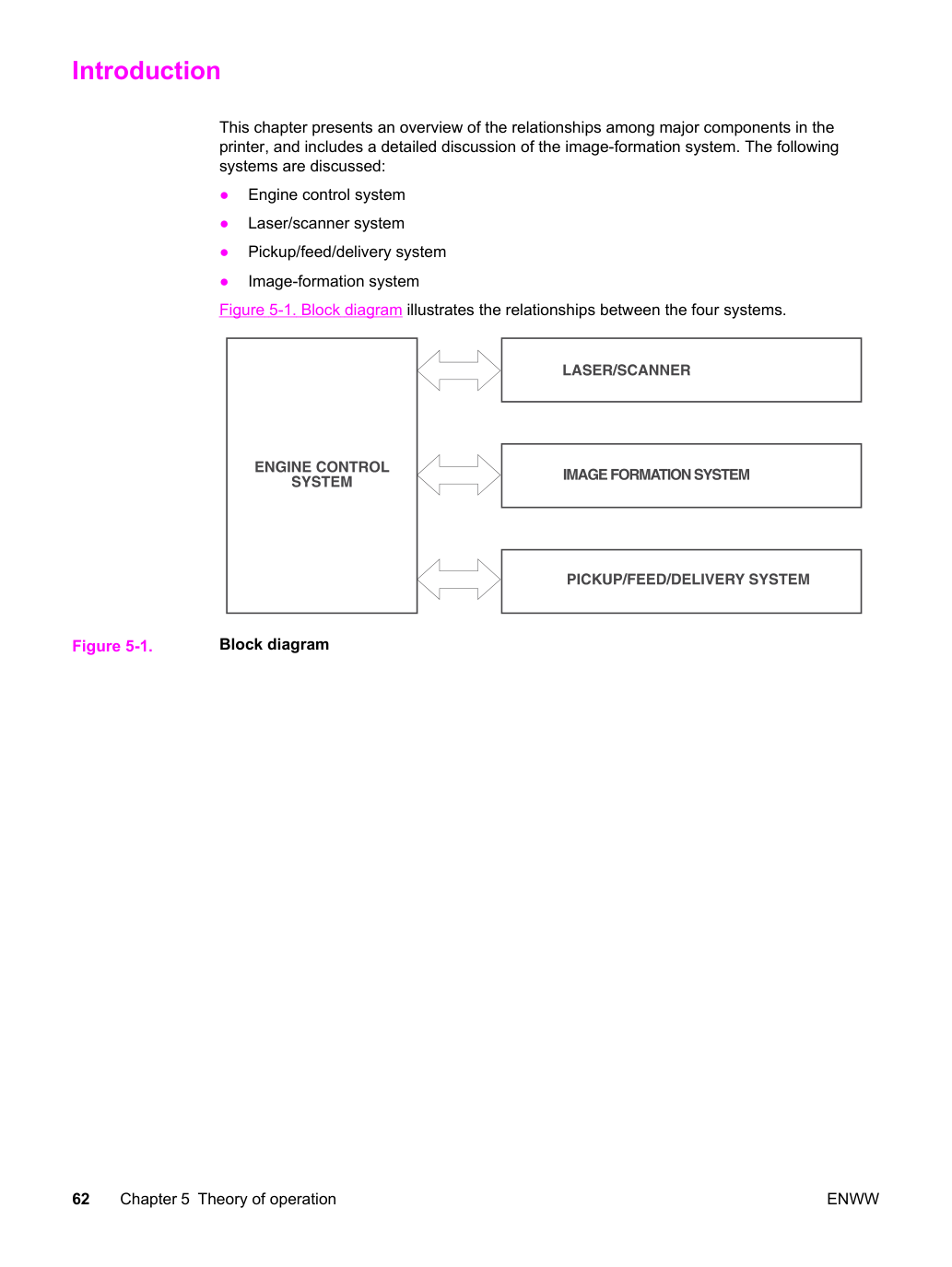

Рис. 5-1. Блок-схема иллюстрирует взаимосвязи между четырьмя системами.

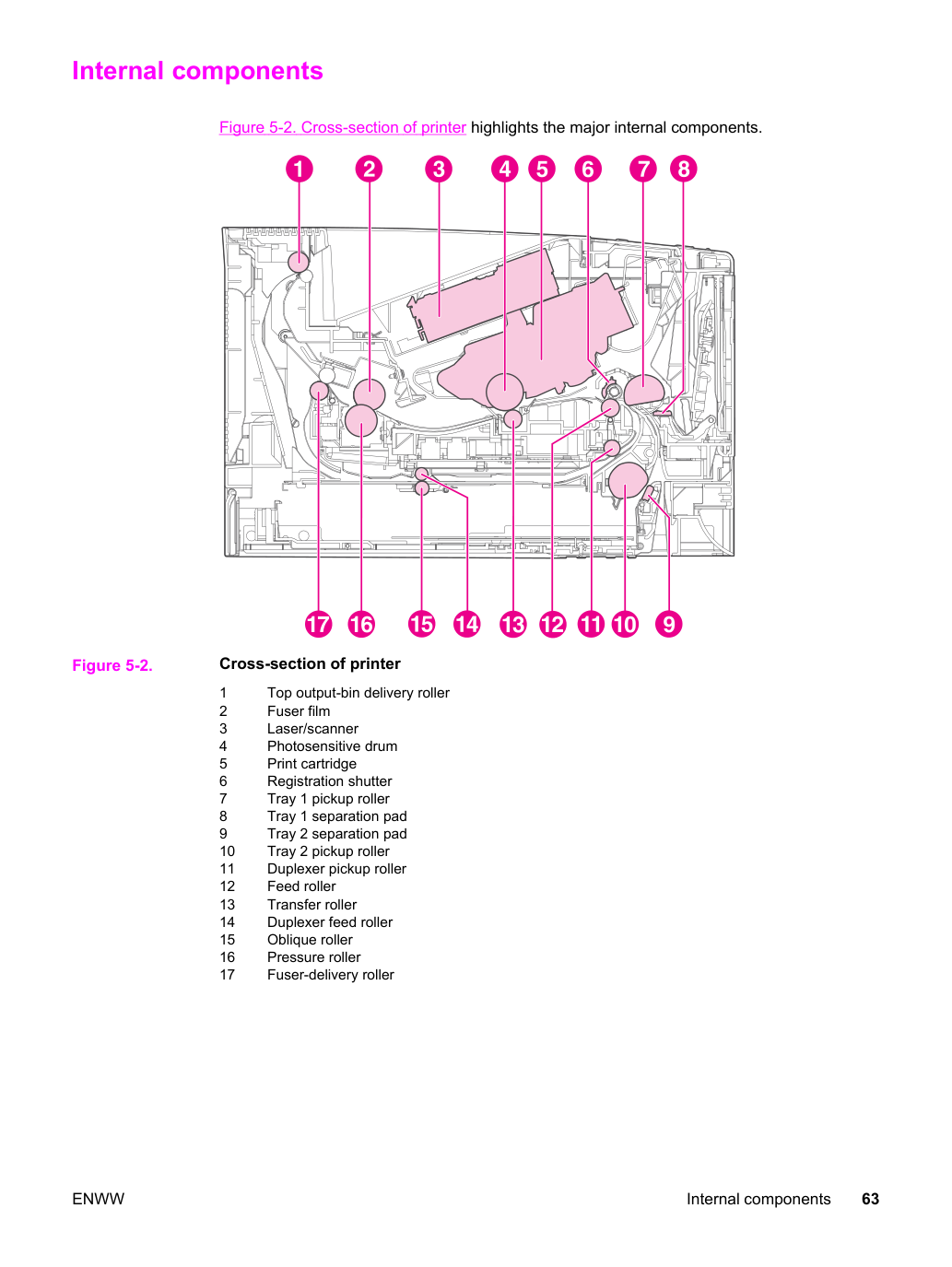

Рис. 5-2. Поперечный разрез принтера показывает основные внутренние компоненты.
Последовательность операций Микропроцессор на контроллере dc управляет последовательностями операций принтера. Таблица 5-1.
От включения до конца начального запуска главного двигателя Обнаруживает наличие картриджа печати.
Снимает потенциал с поверхности печатного барабана и очищает ролик переноса.
См. Таблица 5-2. Последовательность включения для полного описания периода WAIT (включение питания). См. также Диаграммы общих временных параметров для подробной информации о временных параметрах принтера.
От конца периода WAIT или LSTR до отправки команды печати с форматтера или отключения питания.
Подготавливает принтер к получению команд печати INTR (начальный оборот) От момента команды печати до включения соленоида подачи.
Подготавливает фоточувствительный барабан к печати.
От конца периода INTR до обнаружения датчиком начала страницы задней кромки носителя.
Формирует изображение на фоточувствительном барабане и передает изображение тонера на носитель.
оборот) От конца периода PRINT до остановки главного двигателя.
Доставляет последнюю страницу задания печати.
После LSTR принтер либо возвращается в STBY, либо, если была отправлена другая команда печати с форматтера, переходит в INTR.
Начальный запуск нагревателя термоузла. Нагреватель термоузла достигает поверхностной температуры 120°C.

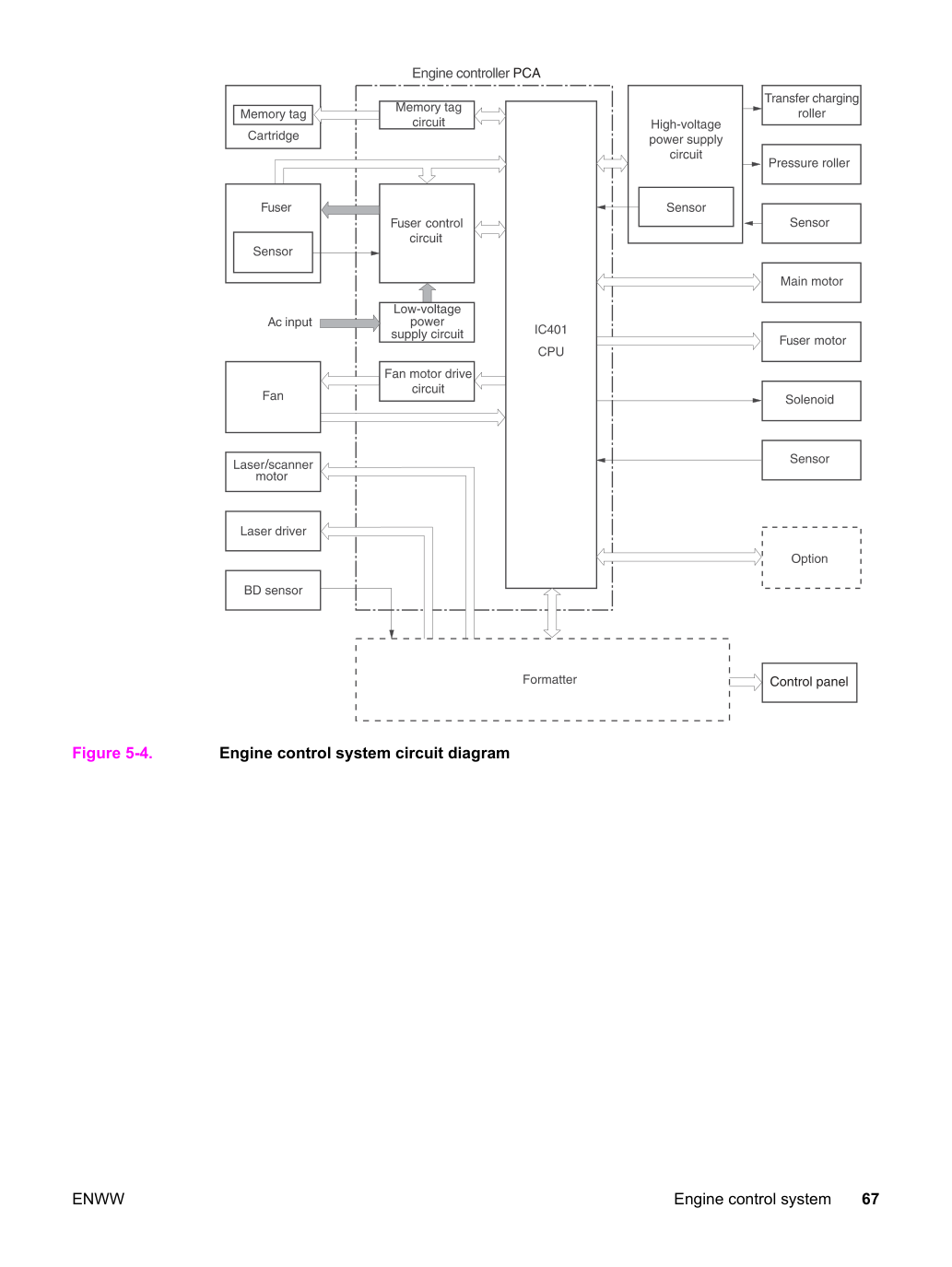

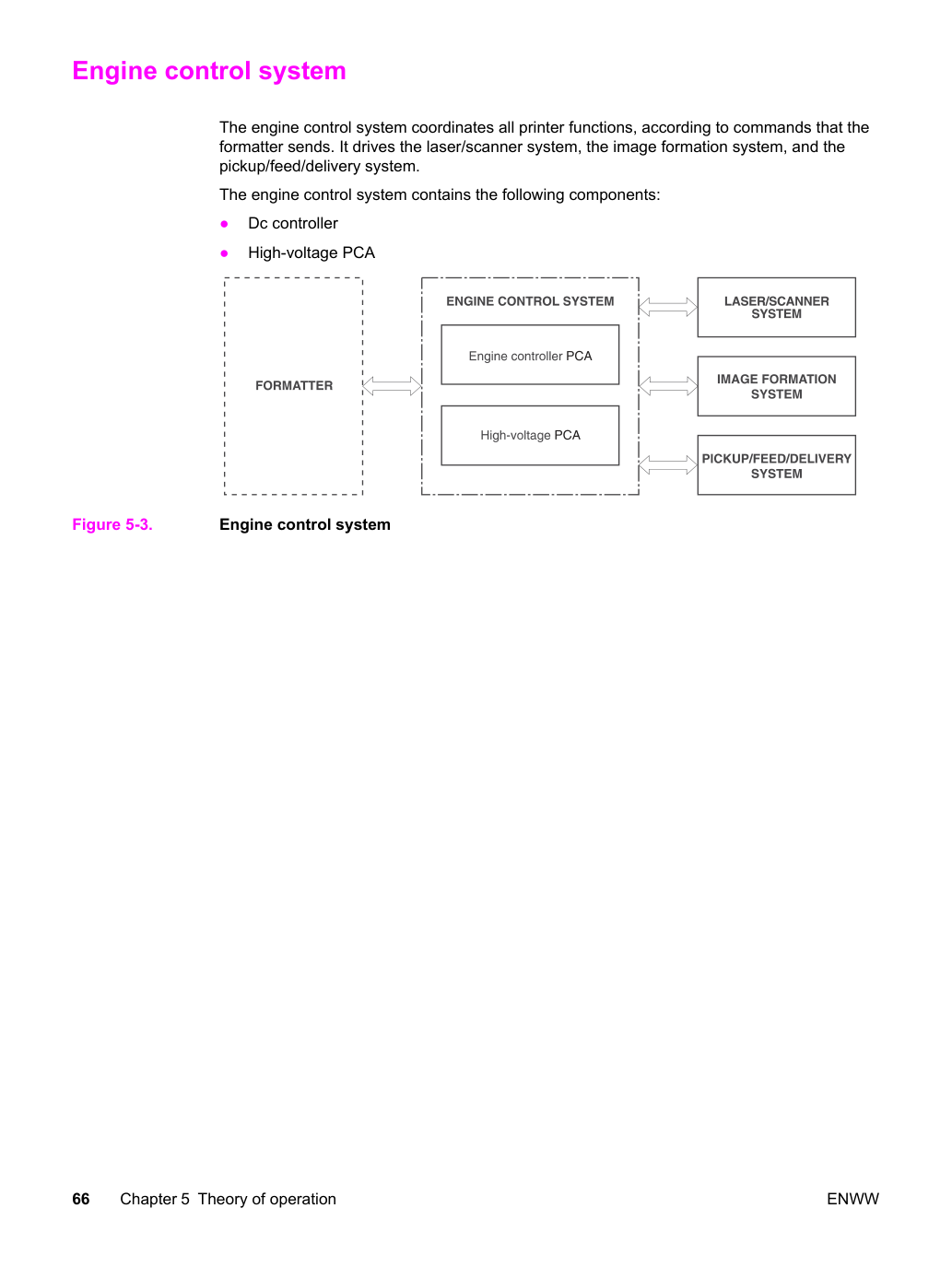

Система управления двигателем координирует все функции принтера в соответствии с командами, отправляемыми форматтером. Она управляет системой лазер/сканер, системой формирования изображения и системой подачи/доставки.
Система управления двигателем содержит следующие компоненты:

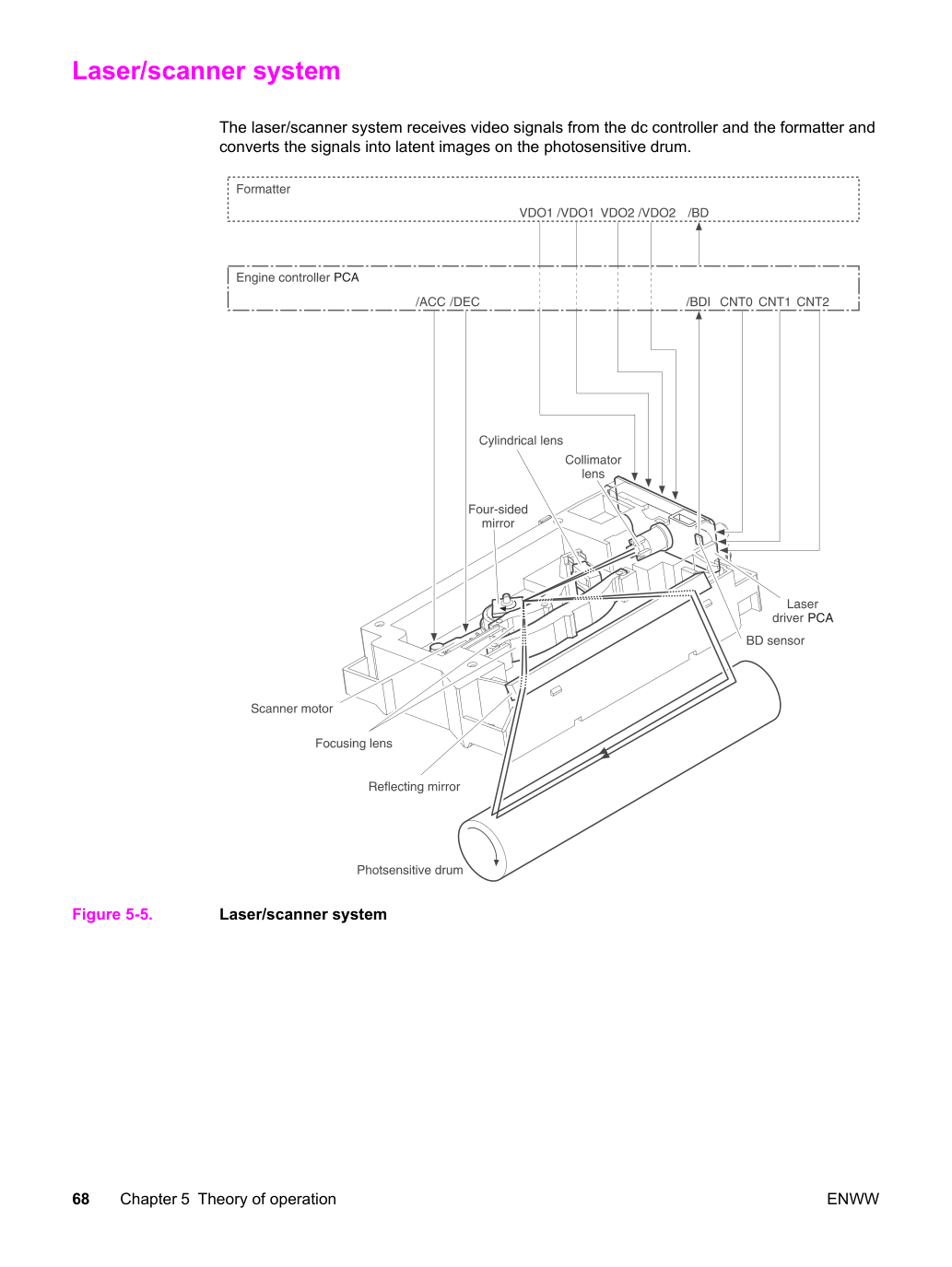

Система лазер/сканер получает видеосигналы от контроллера dc и форматтера и преобразует их в скрытые изображения на фоточувствительном барабане.
Система подачи/доставки состоит из нескольких типов роликов подачи и датчиков. Контроллер dc использует два двигателя и два соленоида для управления роликами. Три датчика обнаружения носителя обнаруживают носитель при прохождении через принтер. Если носитель не достигает или не проходит каждый датчик в установленное время, контроллер dc определяет, что произошла замятие, и уведомляет форматтер.

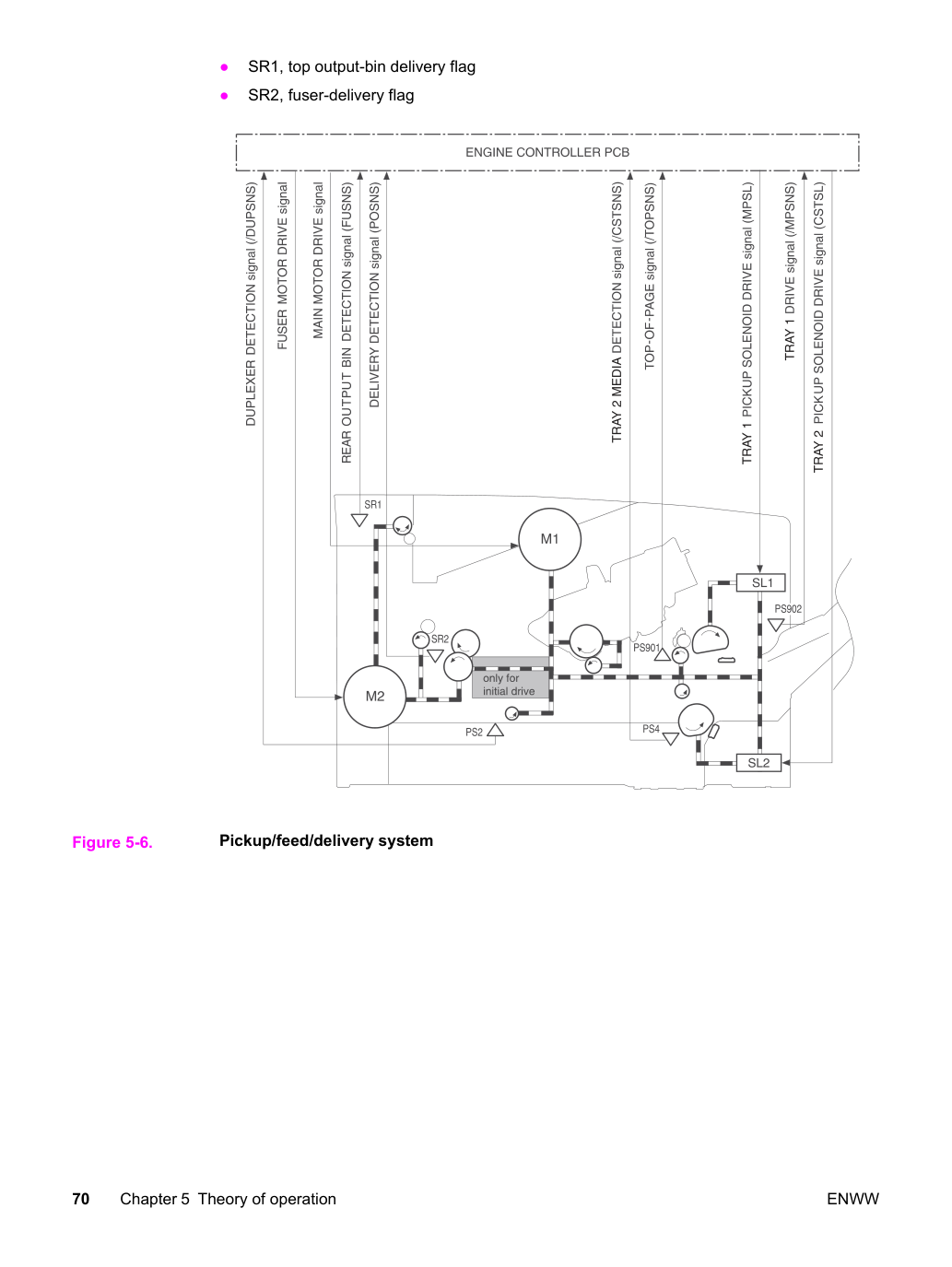

Следующие компоненты определены на Рис. 5-6. Система подачи/доставки:
Лазерная печать требует взаимодействия нескольких различных технологий, включая электронику, оптику и электрофотографию, для получения печатной страницы.
Каждый процесс функционирует независимо и должен быть скоординирован с другими процессами принтера. Формирование изображения состоит из следующих пяти процессов:

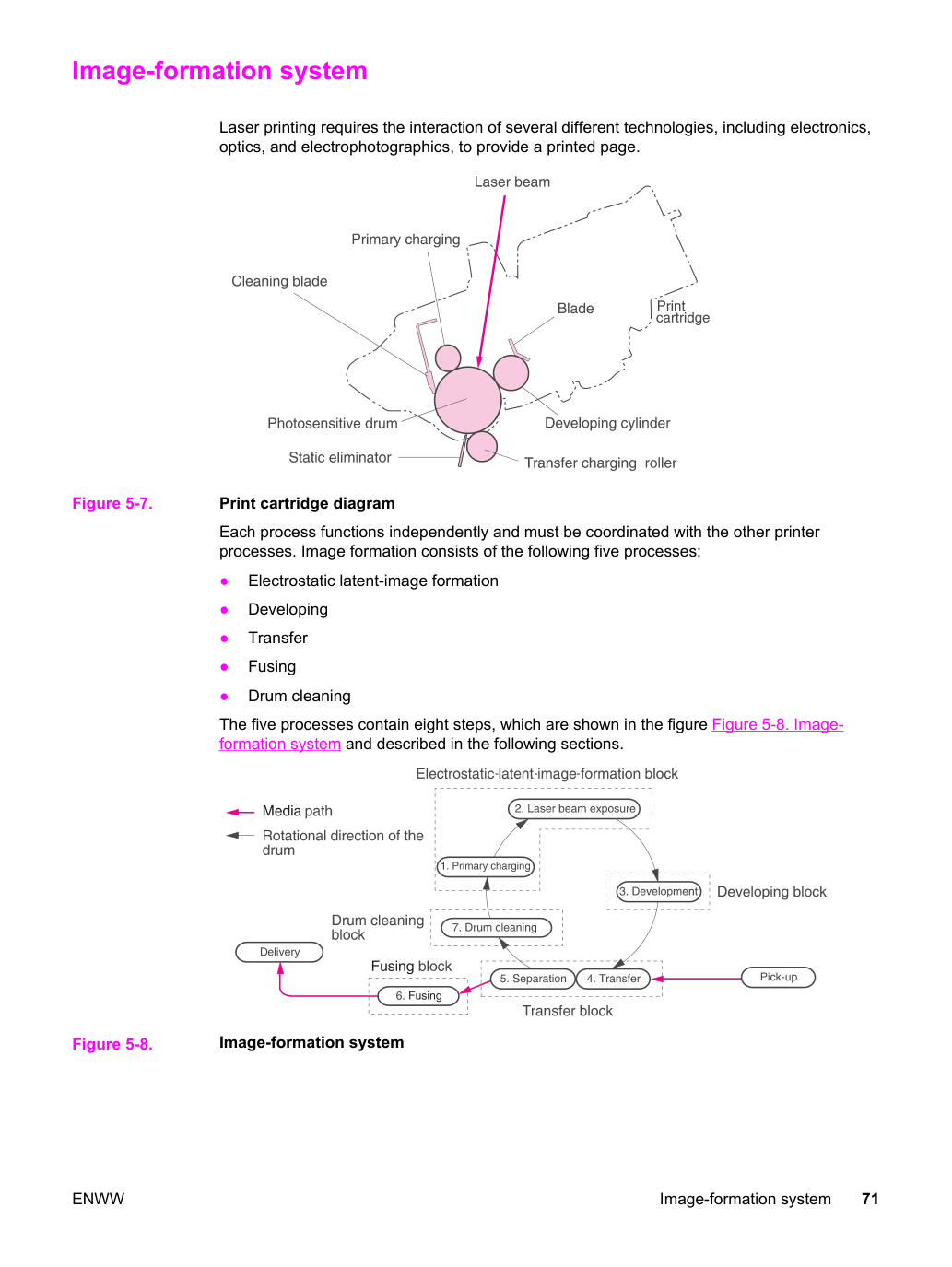

Пять процессов содержат восемь этапов, которые показаны на Рис. 5-8. Система формирования изображения и описаны в следующих разделах.

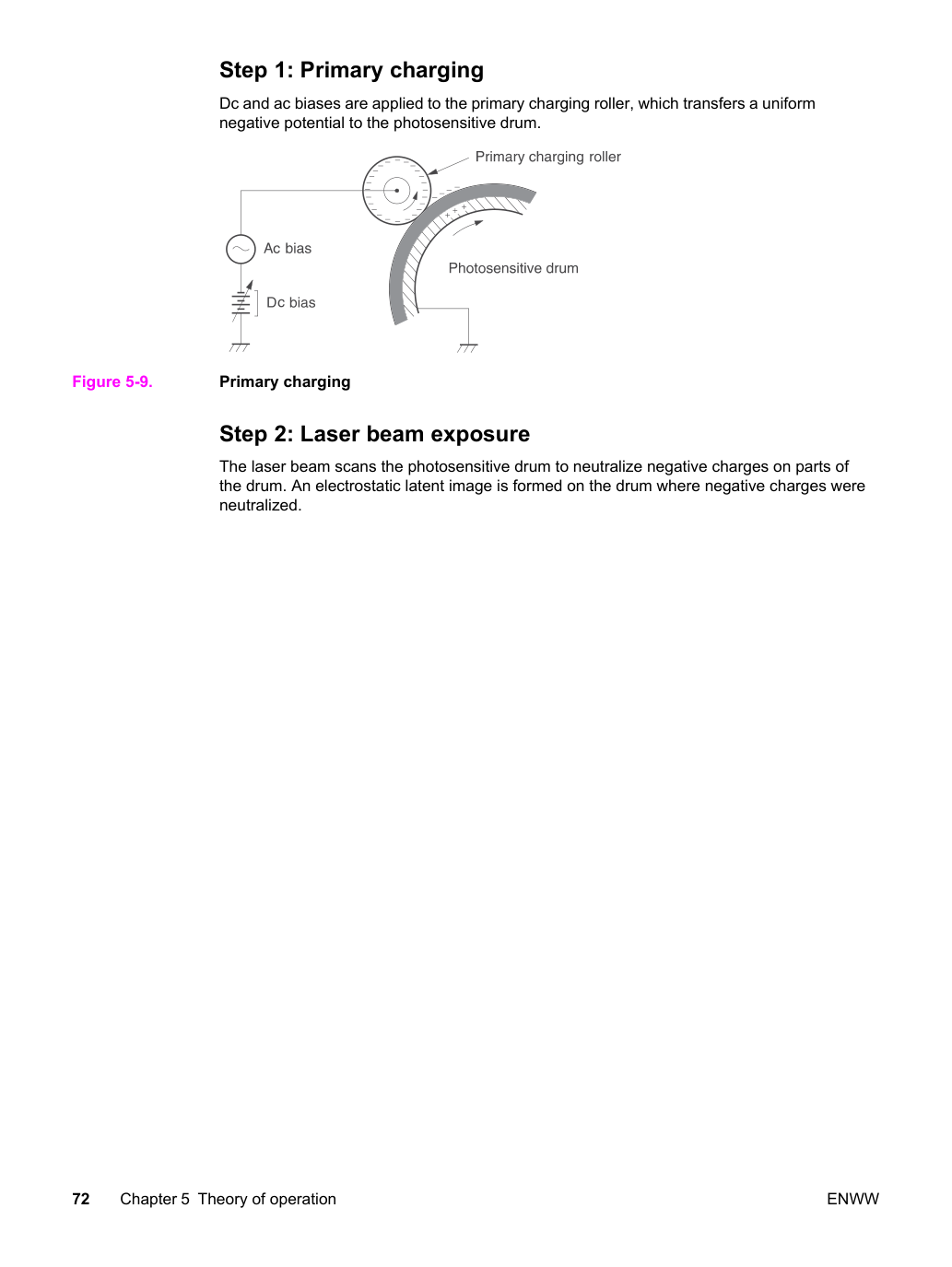

На первичный ролик зарядки подаются смещения постоянного и переменного тока, которые передают однородный отрицательный потенциал на фоточувствительный барабан.
Лазерный луч сканирует фоточувствительный барабан, чтобы нейтрализовать отрицательные заряды на частях барабана. На барабане формируется электростатическое скрытое изображение, где отрицательные заряды были нейтрализованы.

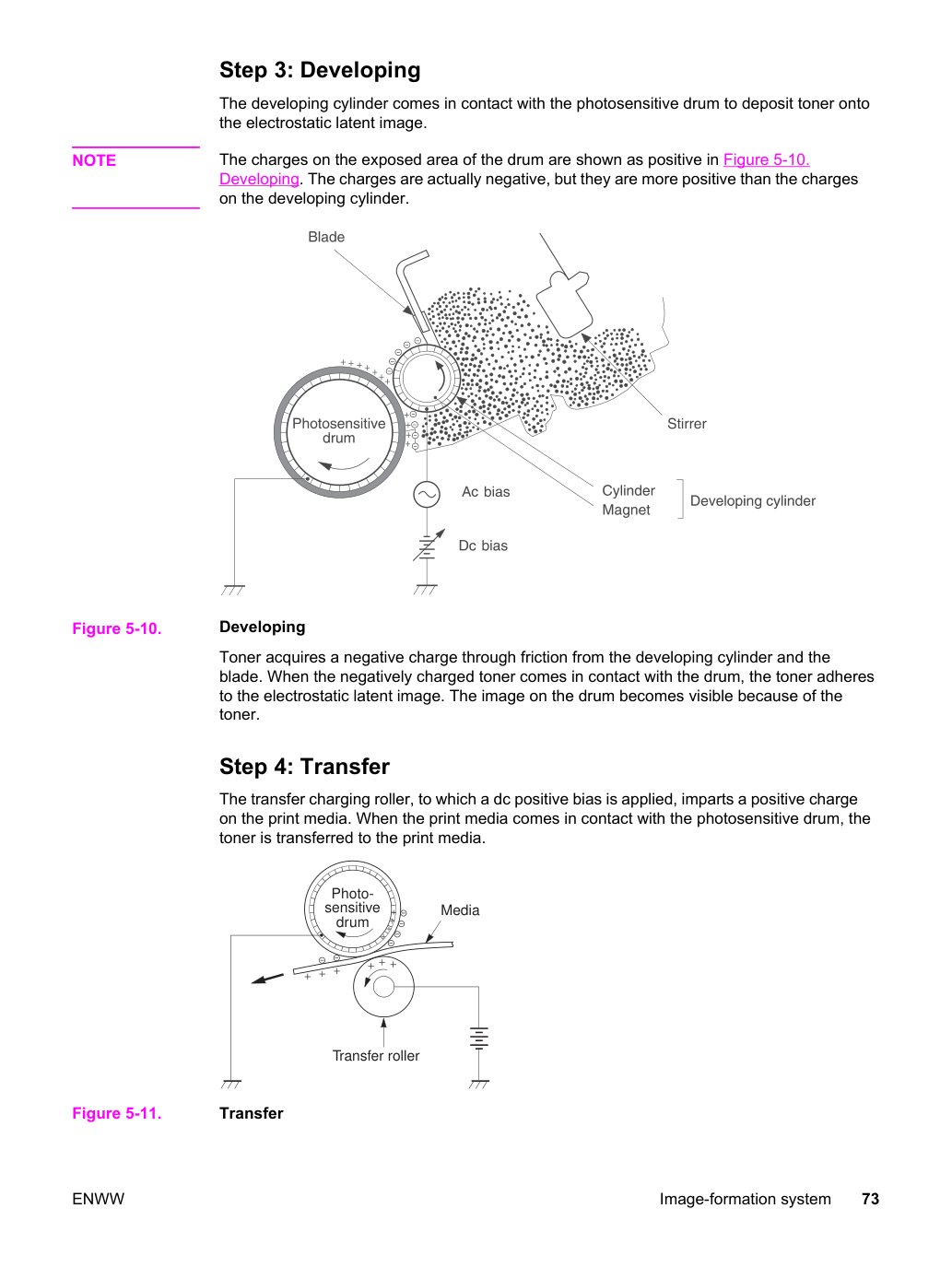

Разрядный цилиндр приходит в контакт с фоточувствительным барабаном для нанесения тонера на электростатическое скрытое изображение.
Заряды на открытой области барабана показаны как положительные на Рис. 5-10.
Разработка. Заряды фактически отрицательны, но более положительны, чем заряды на разрядном цилиндре.
Тонер приобретает отрицательный заряд через трение от разрядного цилиндра и ракеля. Когда отрицательно заряженный тонер приходит в контакт с барабаном, тонер прилипает к электростатическому скрытому изображению. Изображение на барабане становится видимым благодаря тонеру.
Ролик зарядки переноса, к которому приложено положительное смещение постоянного тока, придает положительный заряд носителю печати. Когда носитель печати приходит в контакт с фоточувствительным барабаном, тонер передается на носитель печати.

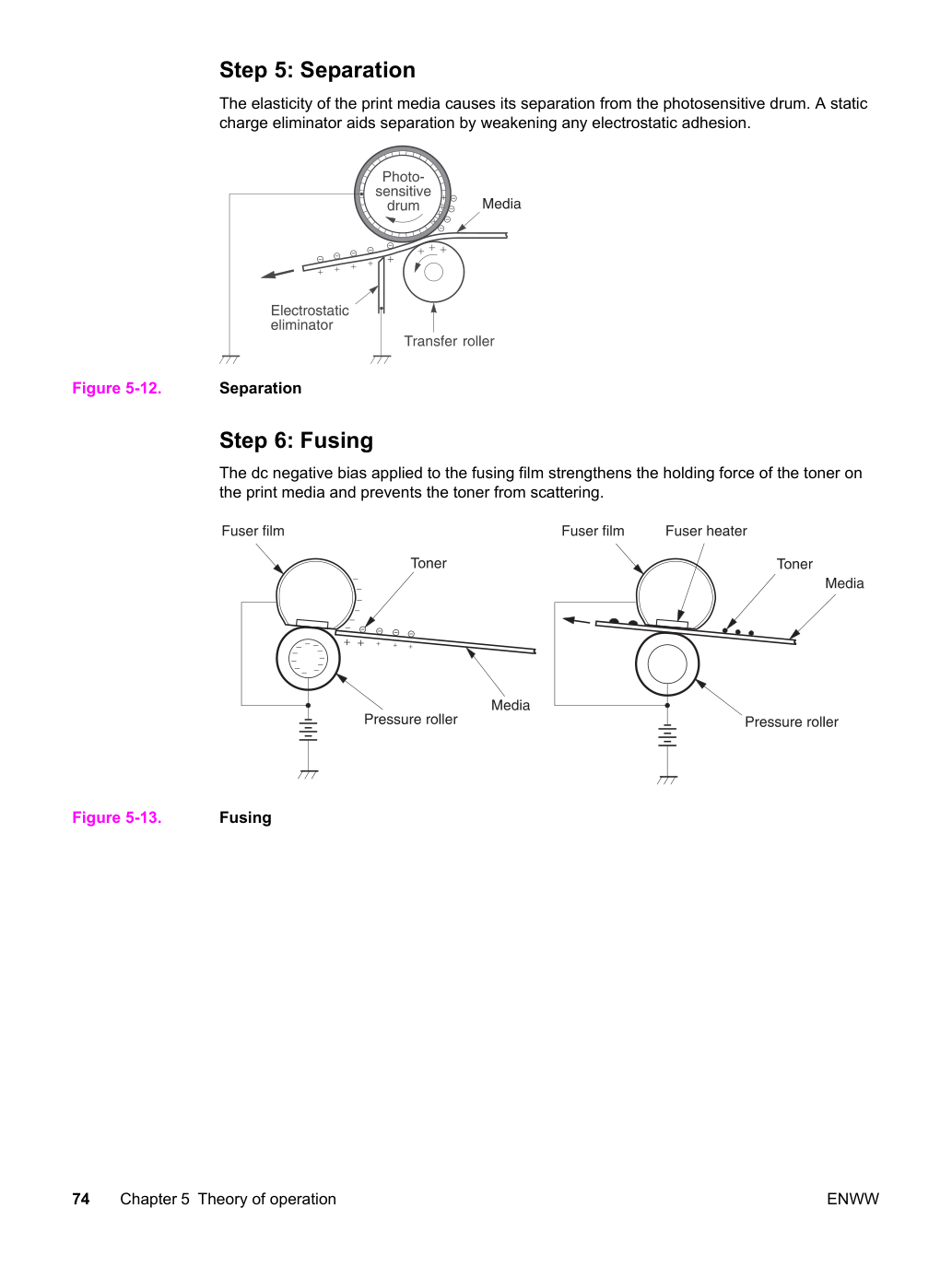

Эластичность носителя печати вызывает его отделение от фоточувствительного барабана. Устройство исключения статического заряда помогает отделению, ослабляя любое электростатическое сцепление.
Отрицательное смещение постоянного тока, приложенное к пленке термоузла, усиливает удерживающую силу тонера на носителе печати и предотвращает рассеивание тонера.

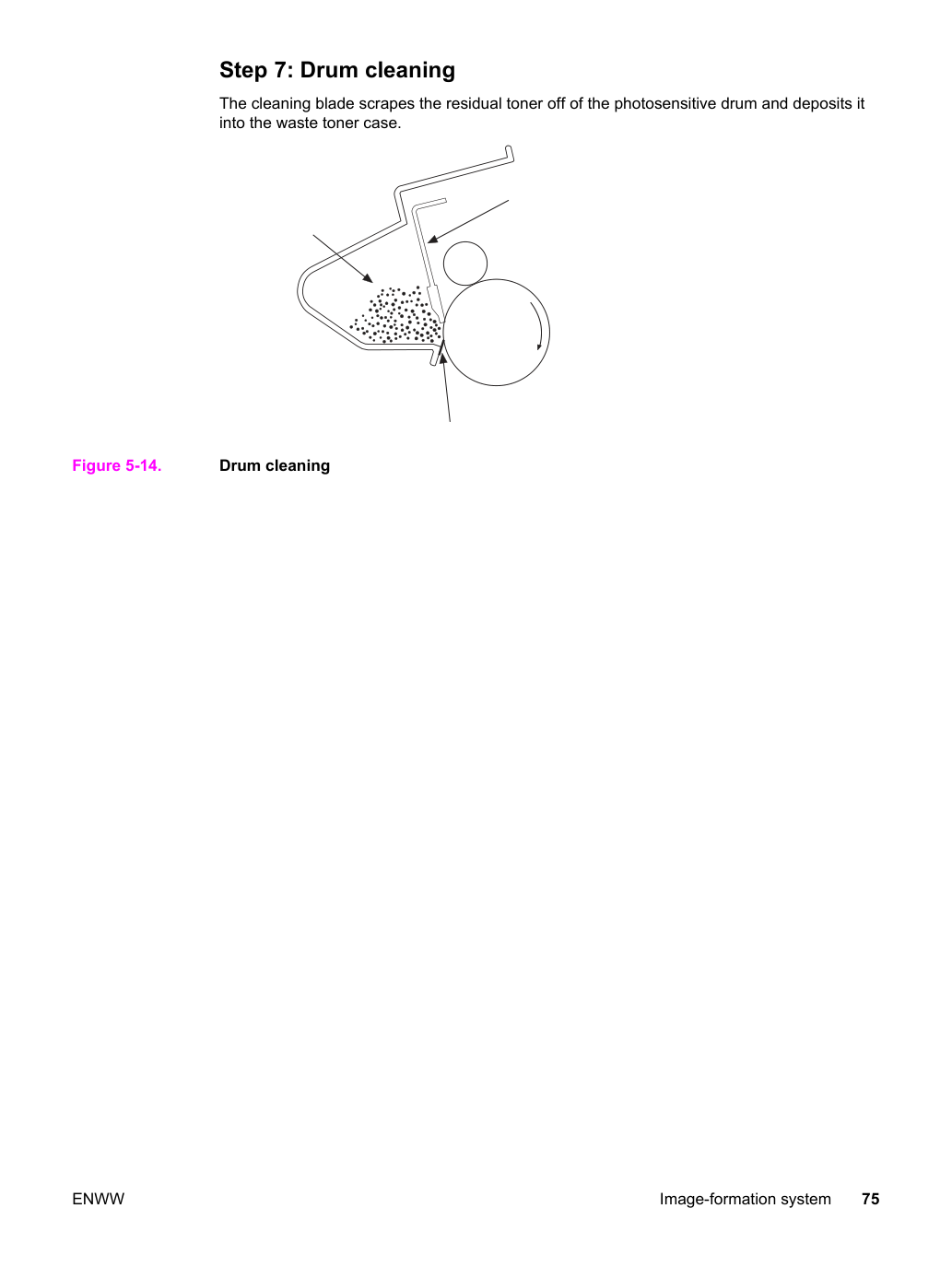

Очищающее лезвие соскабливает остаточный тонер с печатного барабана и отправляет его в контейнер для отработанного тонера.

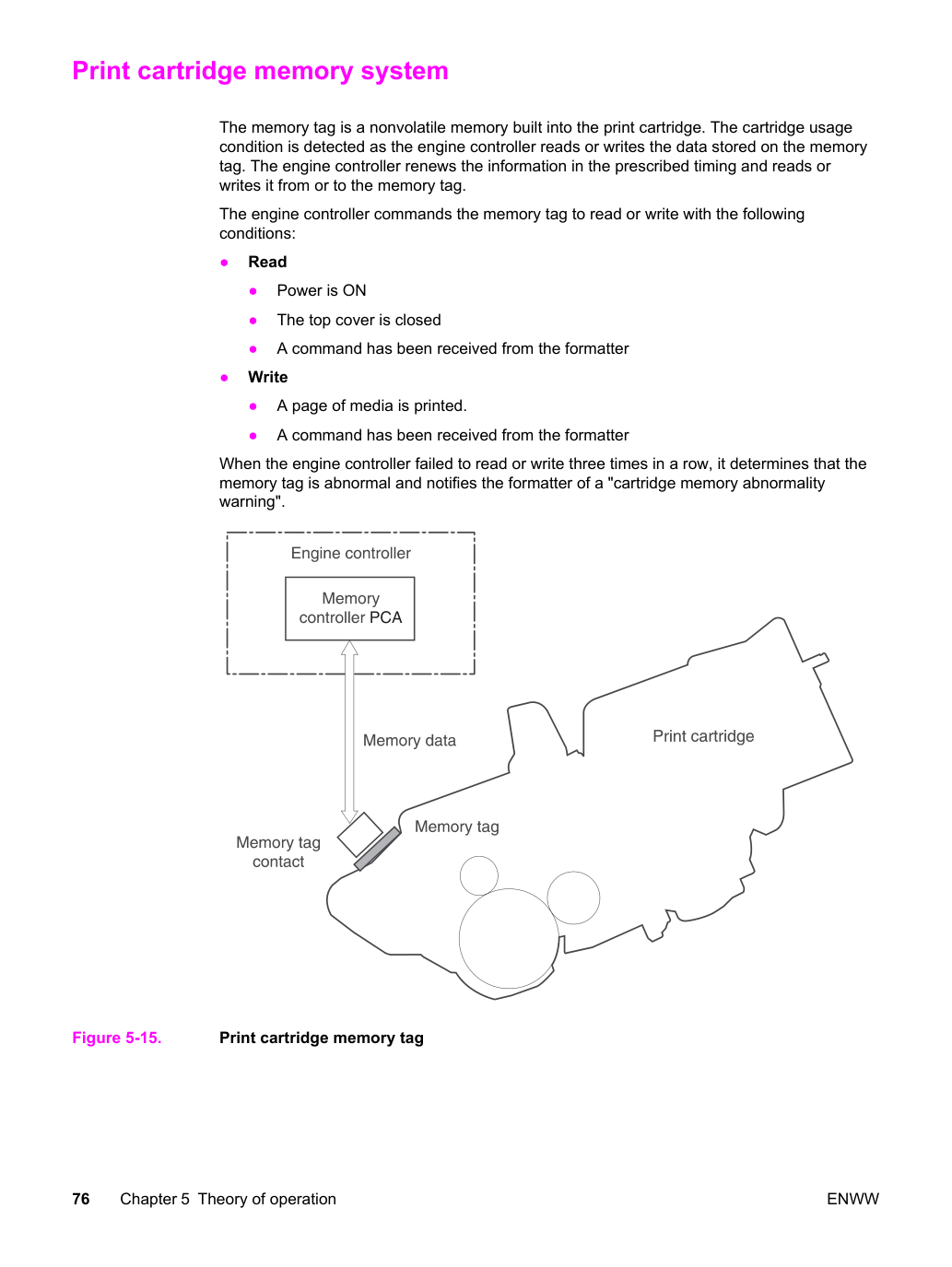

Память-тег — это энергонезависимая память, встроенная в картридж. Состояние использования картриджа определяется по мере того, как контроллер двигателя читает или записывает данные, хранящиеся в памяти-теге. Контроллер двигателя обновляет информацию в установленное время и считывает или записывает её в память-тег.
Контроллер двигателя управляет памятью-тегом для чтения или записи при следующих условиях:
Команда получена от форматера. Когда контроллер двигателя не смог трёхкратно прочитать или записать данные подряд, он определяет, что память-тег неисправна, и уведомляет форматер о «предупреждении об аномалии памяти картриджа».
