В данной главе документируются только удаление и замена заменяемых на месте эксплуатации узлов (FRU).
Стратегия удаления и замены. Заменяйте детали в обратном порядке их удаления. Направления для сложных или критических процедур замены включены.
Края из листового металла изделия могут быть острыми. Соблюдайте осторожность при работе с изделием.
Запомните длину, диаметр, цвет, тип и местоположение каждого винта. При сборке убедитесь, что каждый винт возвращён в исходное положение.
Неправильно проложенные или ослабленные кабели могут помешать другим внутренним компонентам и могут быть повреждены или сломаны. Потрёпанные или защемленные кабели могут быть трудны для обнаружения. При повторном подключении кабелей всегда используйте предоставленные петли для проводов, точки крепления или направляющие кабелей.
Изделие содержит детали, чувствительные к электростатическому разряду (ESD). Всегда обслуживайте изделие на защищённой от ESD рабочей станции или используйте коврик ESD.
Ищите символ ESD (показан слева) для определения деталей, чувствительных к ESD.
Защитите эти детали, используя ремень заземления ESD и помещая детали, чувствительные к ESD, в защитные пакеты ESD.
Для удаления и замены ролика захвата или прокладки разделения см. Прокладка разделения.
Для обслуживания этого изделия необходимы следующие инструменты:
Отвёртка pozidriv повредит головки винтов на изделии. Используйте отвёртку Phillips #2.
Если вы используете многоскоростную отвёртку, используйте ограничитель крутящего момента.
Перед выполнением обслуживания. Выполните процедуры предварительного обслуживания перед тем, как приступить к обслуживанию.
Извлеките всё носители из устройства.
Поместите изделие на коврик ESD. Если коврик ESD или защищённая от ESD рабочая станция недоступны, разрядите статическое электричество тела и заземлите шасси изделия перед обслуживанием.
Отключите кабель питания и кабель интерфейса.
Поднимите принтер с установленных дополнительных лотков.
Используйте следующую диаграмму для определения, какие детали необходимо удалить перед удалением других деталей.
Не все крышки необходимо снимать для доступа к различным FRU. См. Порядок удаления деталей, если вы не уверены, какие крышки необходимо удалить.
Сдвиньте правую боковую крышку к задней части принтера, чтобы отсоединить её от передней правой крышки и правого бокового рычага.
Поднимите крышку от принтера.

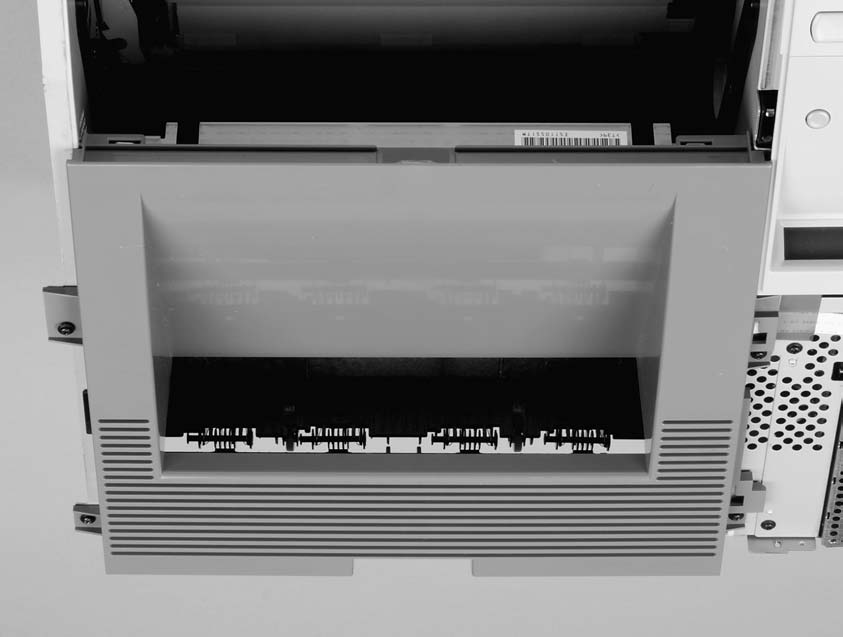

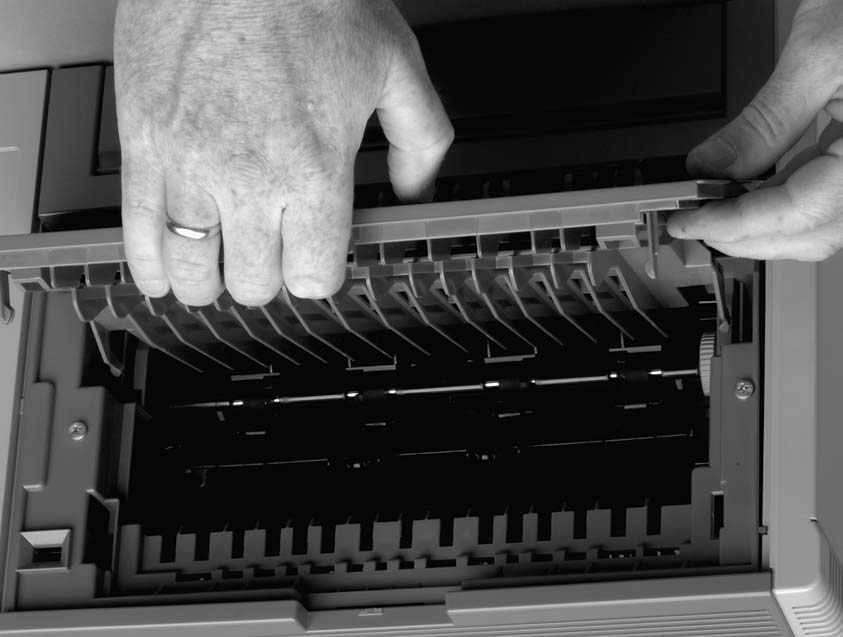

Полностью откройте дверцу выхода лицевой стороной вверх, а затем нажмите на дверцу, чтобы отсоединить два упора дверцы (позиция 1).

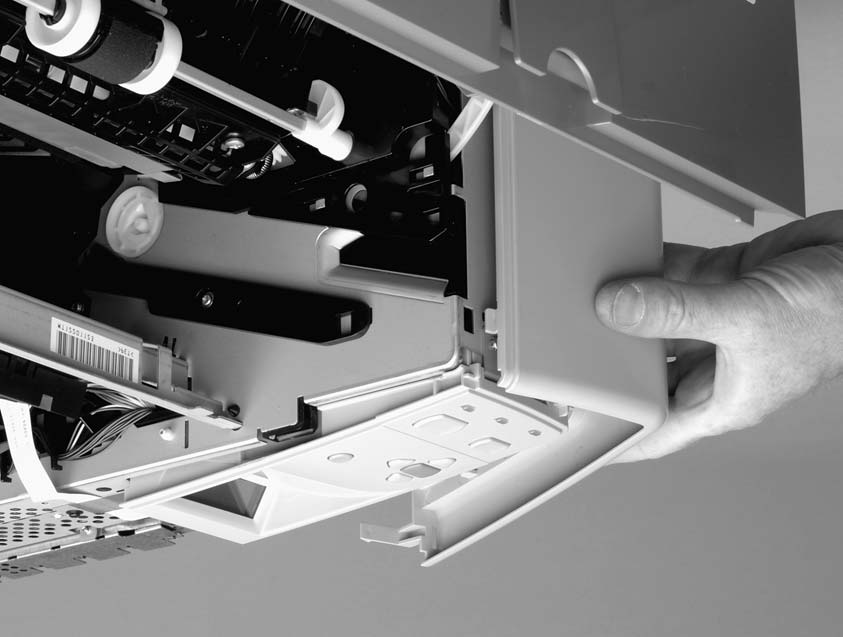

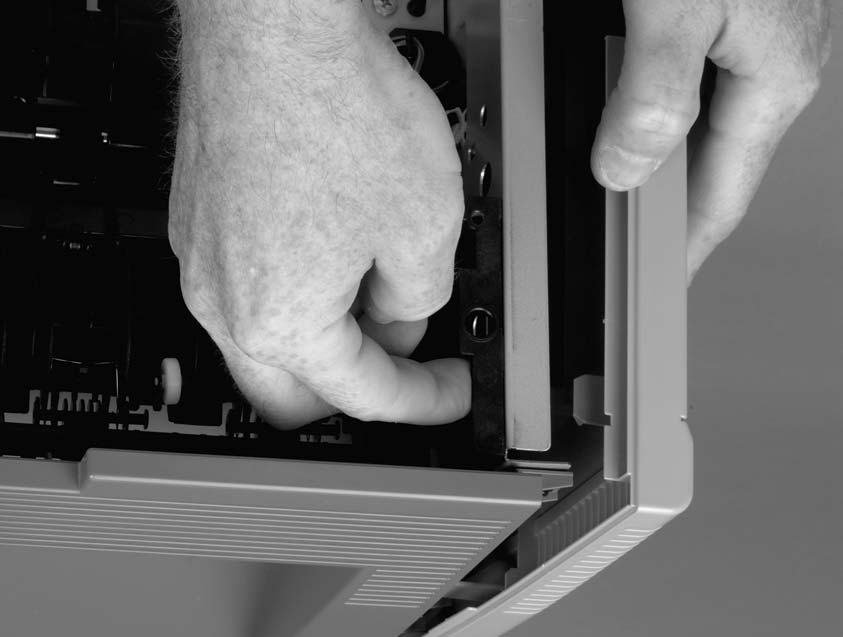

Закройте дверцу выхода лицевой стороной вверх, а затем наклоните принтер так, чтобы он опирался на переднюю часть.
Откройте крышку «формата legal» (позиция 3), а затем отсоедините один язычок (позиция 4).
Поднимите нижнюю часть крышки сначала, а затем поднимите крышку от принтера.
Верните принтер в вертикальное положение так, чтобы он опирался на ножки.

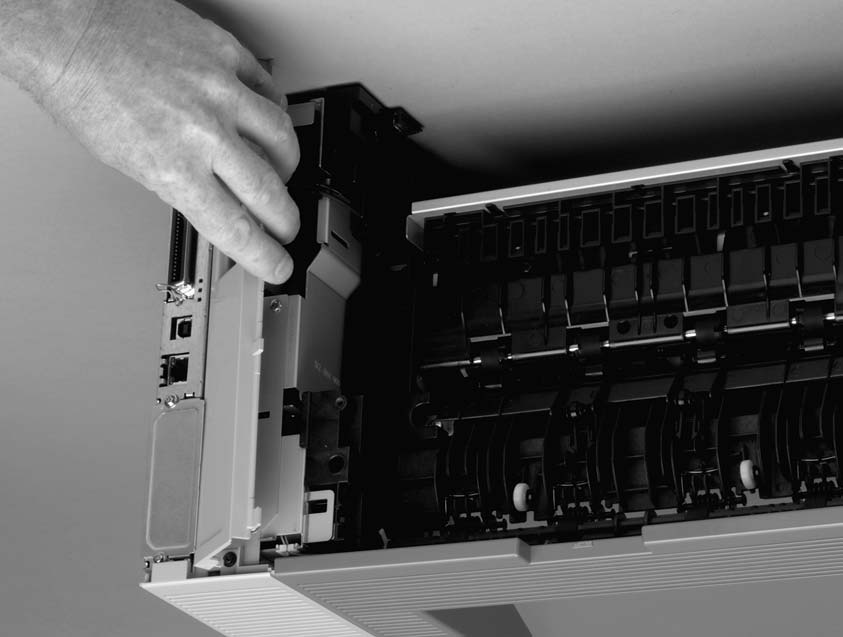

Поверните крышку I/O, чтобы очистить язычки на правой стороне крышки.
Поднимите крышку с принтера.

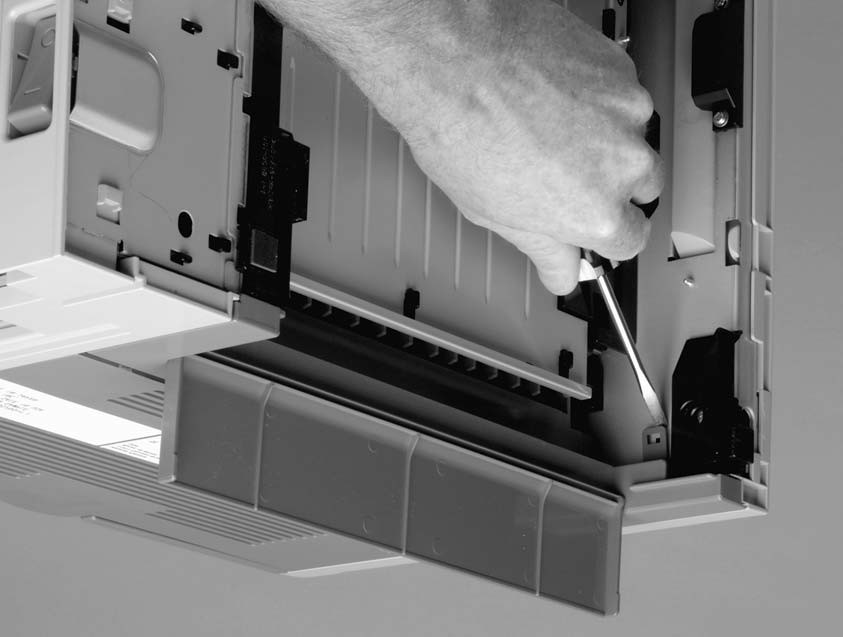

Отпустите один язычок (позиция 2) в задней части принтера, надавив на язычок через отверстие в шасси, а затем поверните крышку от принтера в задней части.
Сдвиньте крышку к передней части принтера, чтобы очистить язычки спереди, а затем поднимите крышку от принтера.

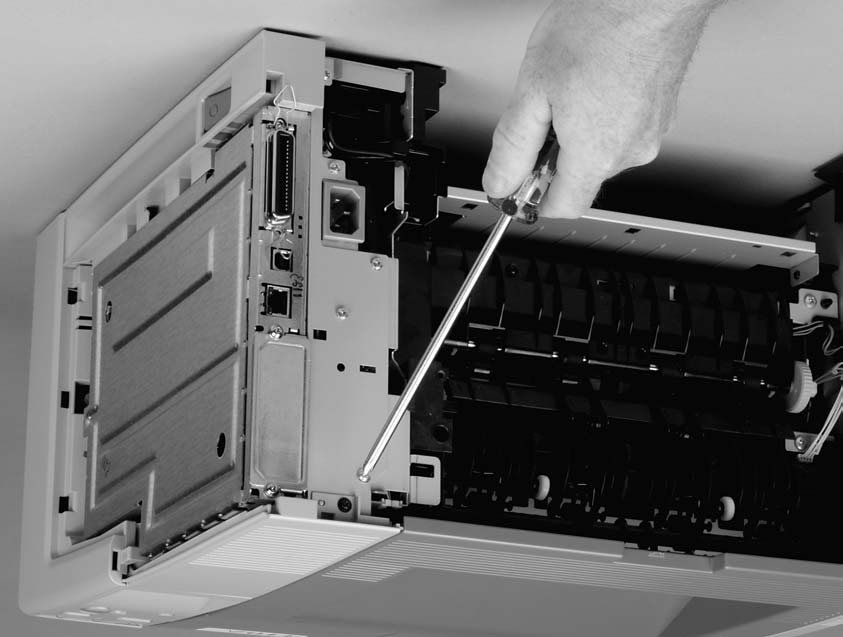

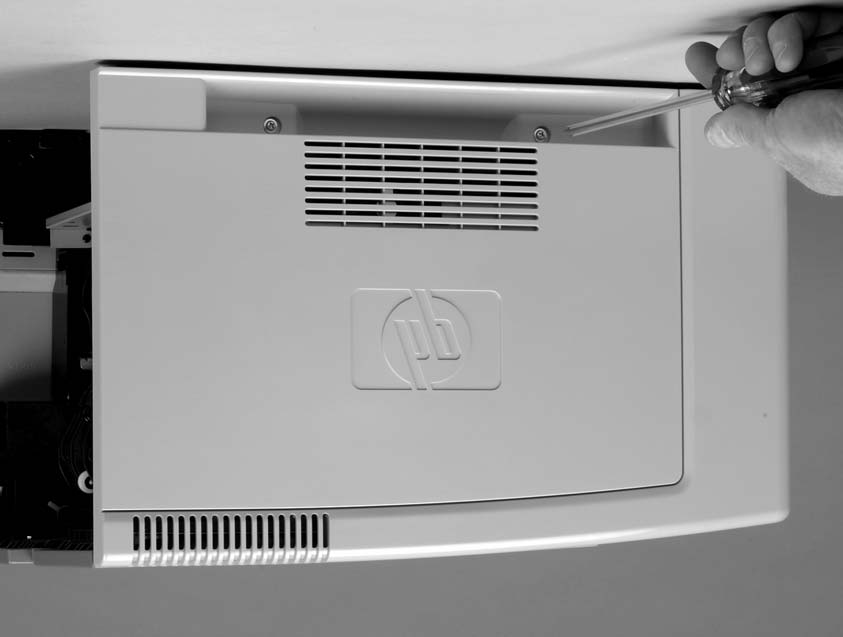

Удалите один винт (позиция 1) в задней части принтера.
Поднимите крышку с принтера.

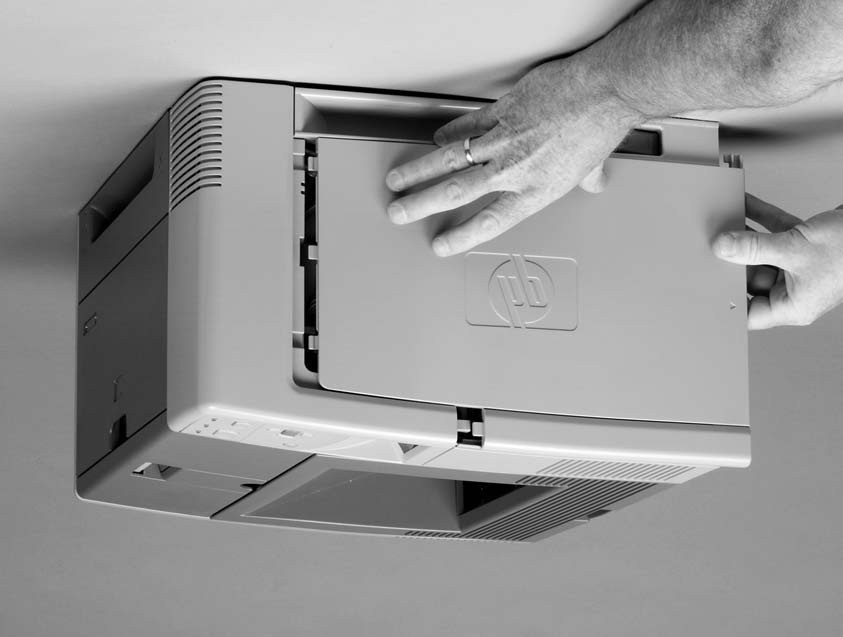

Поднимите крышку в задней части принтера, а затем сдвиньте крышку к передней части принтера, чтобы очистить язычки (позиция 2) спереди крышки.
Поднимите крышку с принтера.

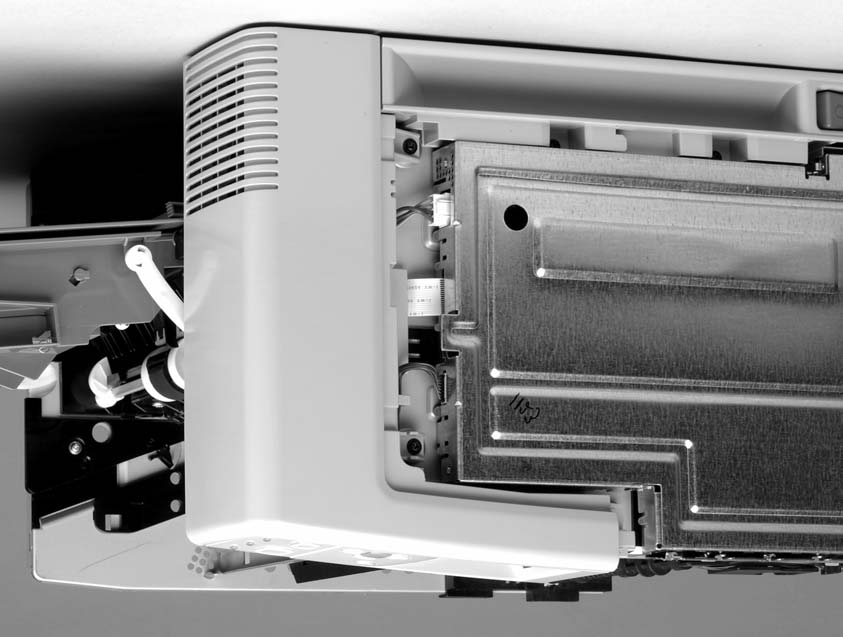

Отпустите один язычок (позиция 2) в задней части крышки, а затем поверните крышку, чтобы очистить два язычка (позиция 3) спереди принтера.
Поднимите крышку от принтера.
Удалите все крышки (см. Крышки).

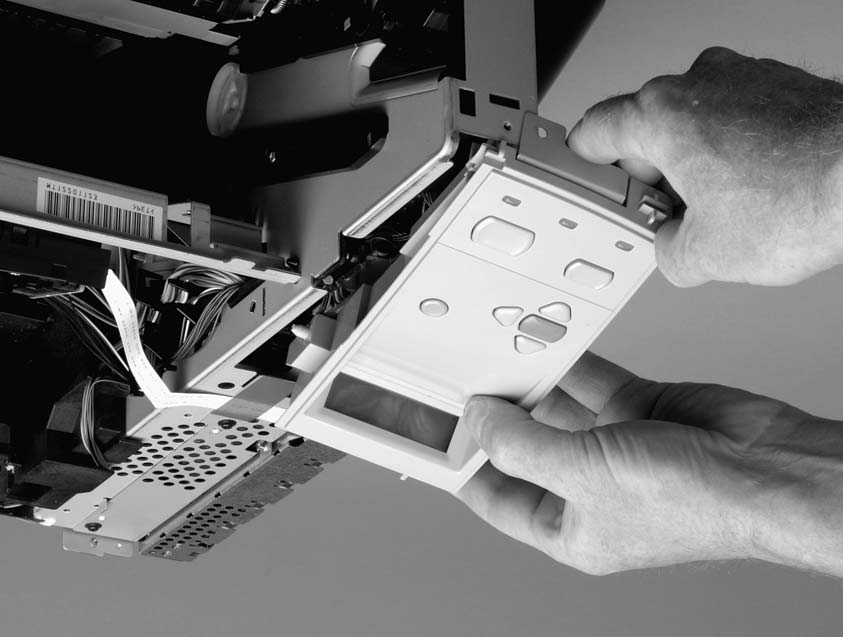

Поднимите панель управления с принтера.
Чтобы убедиться, что панель управления переустановлена правильно, используйте направляющий штифт (позиция 1) и поместите передний край листового металла узла панели управления (позиция 2) перед шасси принтера.
Удалите правую боковую крышку (см. Правая боковая крышка).

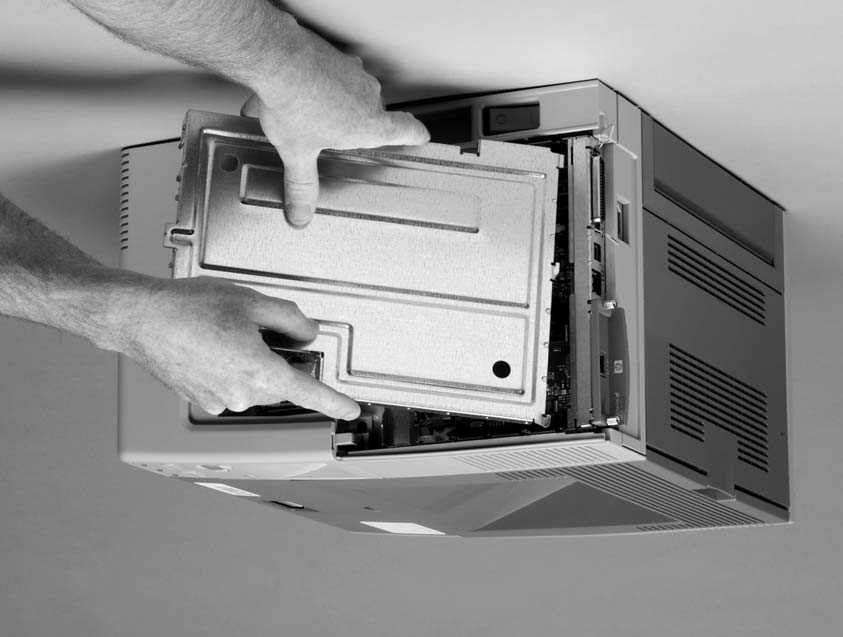

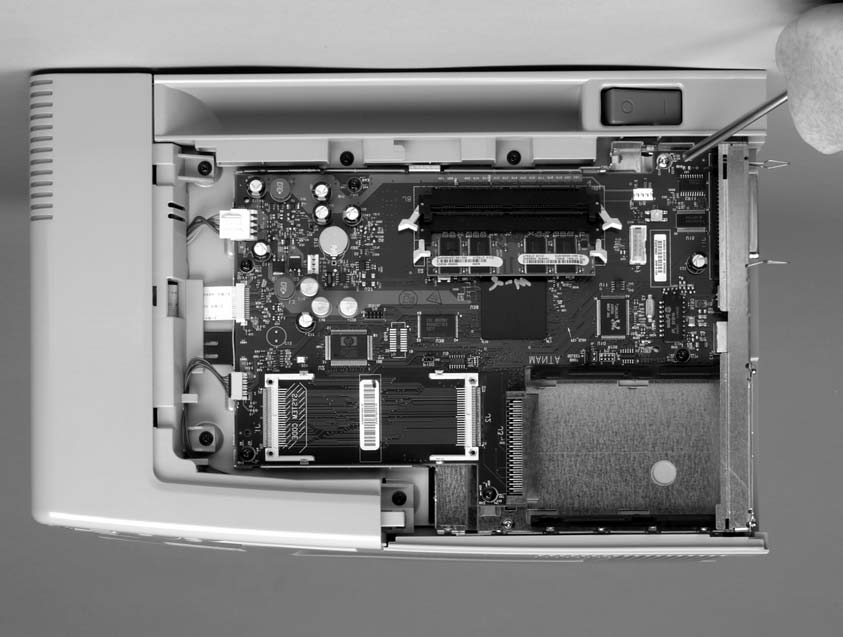

Откройте крышку форматера, а затем поднимите крышку с петель (позиция 1) в задней части крышки.

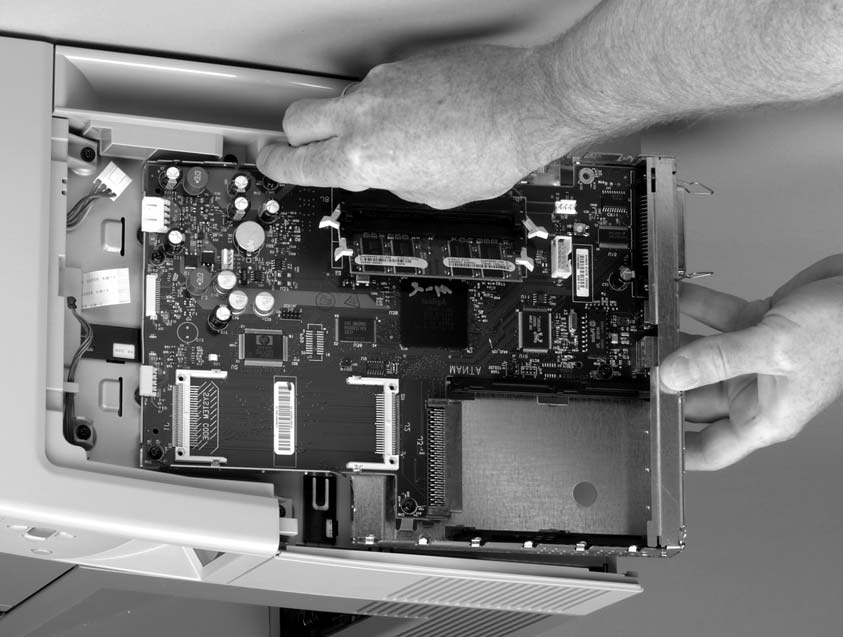

Слегка поверните форматтер в задней части принтера, а затем сдвиньте форматтер к задней части принтера, чтобы освободить два ограничителя (callout 4) в передней части форматтера.

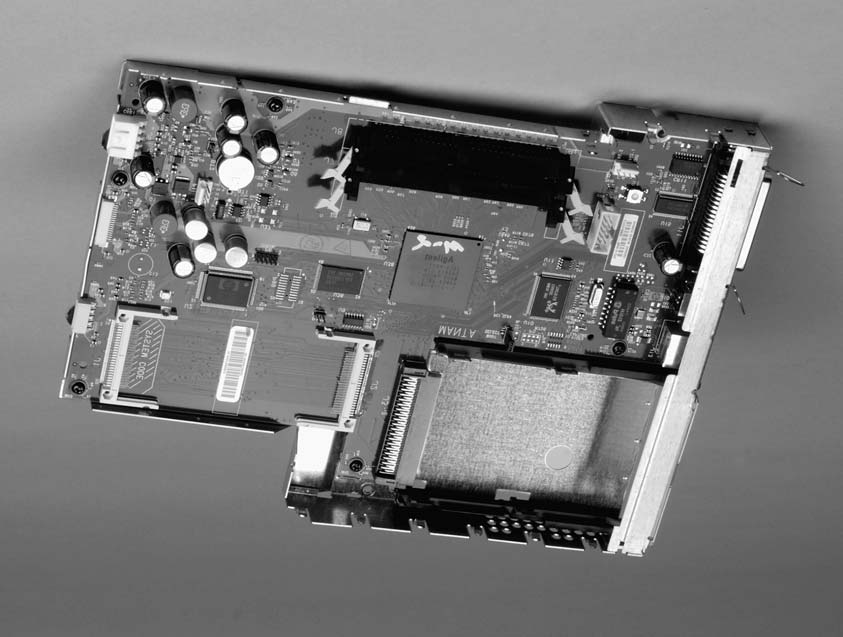

Удалите пять винтов (callout 5), а затем поднимите форматтер со пластины форматтера.
Удалите заднюю крышку (см. Back cover) и крышку I/O (см. I/O cover).
Удалите крышку кабеля термоузла, отпустив один ограничитель (callout 1) на крышке, а затем повернув заднюю часть крышки к центру принтера.

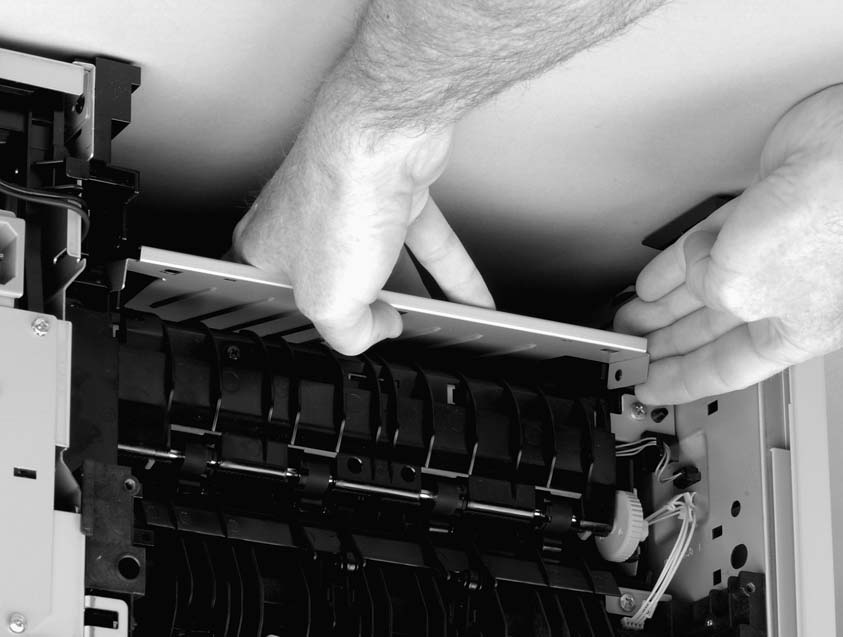

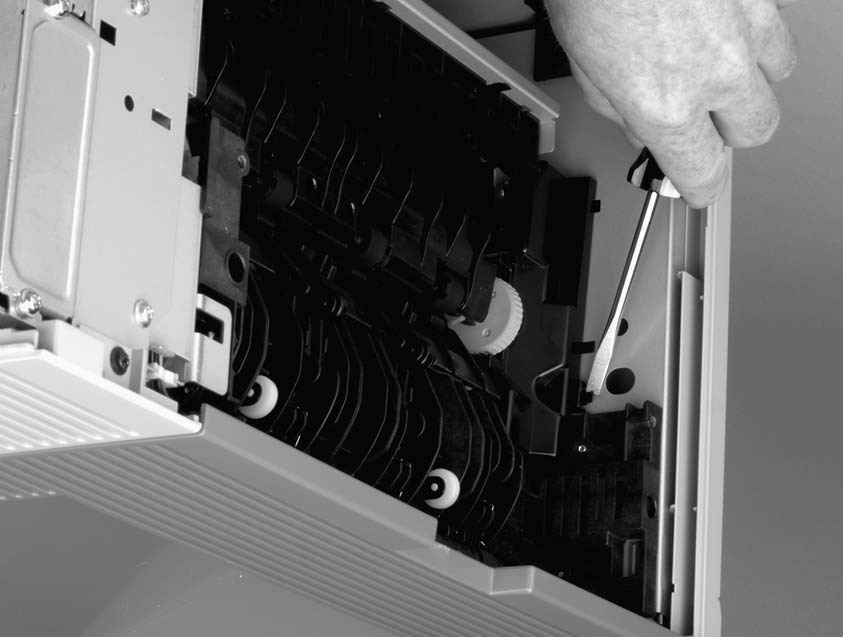

Удалите направляющую входа дуплексера, отпустив два ограничителя (callout 2) на направляющей, а затем сдвинув направляющую к задней части принтера.
Удаление термоузла (2 из 5) Совет переустановки Убедитесь, что оба ограничителя щелчком встали на место при переустановке направляющей входа дуплексера.
Отсоедините два кабеля слева внутри принтера (callout 3).
Отсоедините кабель термоузла в правой части принтера (callout 4).

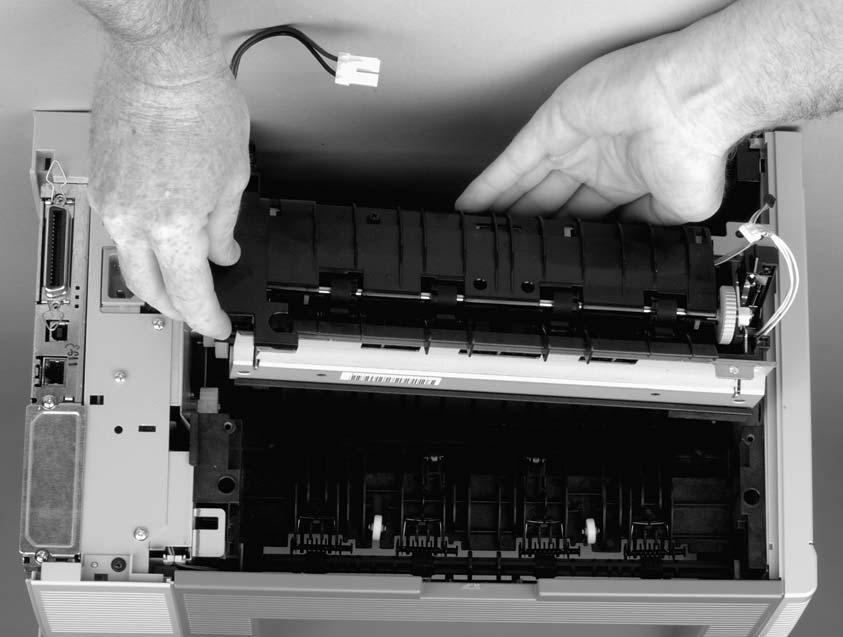

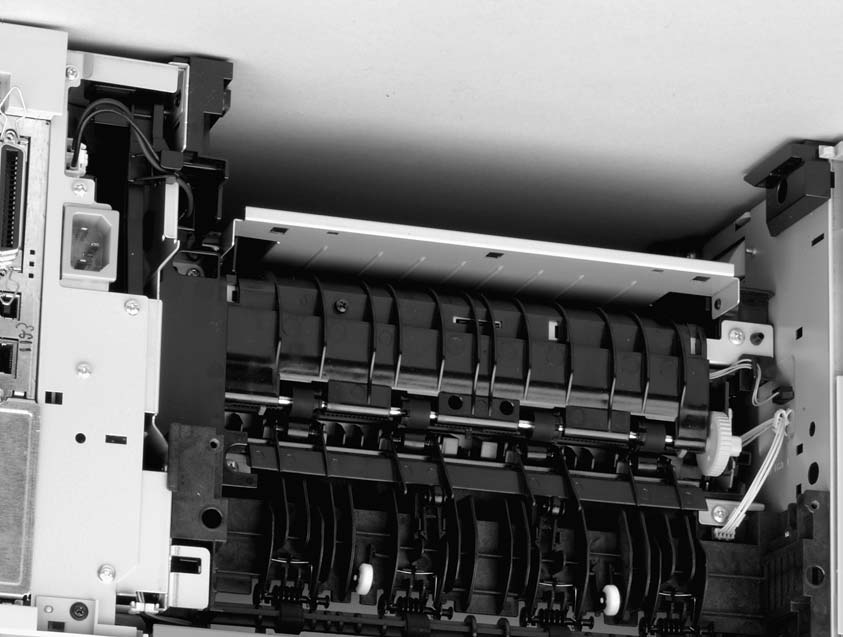

Слегка наклоните термоузел к задней части принтера, а затем выдвиньте термоузел из задней части принтера.
Удалите заднюю крышку (см. Back cover), крышку I/O (см. I/O cover), левую боковую крышку (см. Left-side cover), верхнюю правую крышку (см. Top, right cover) и верхнюю крышку (см. Top cover).

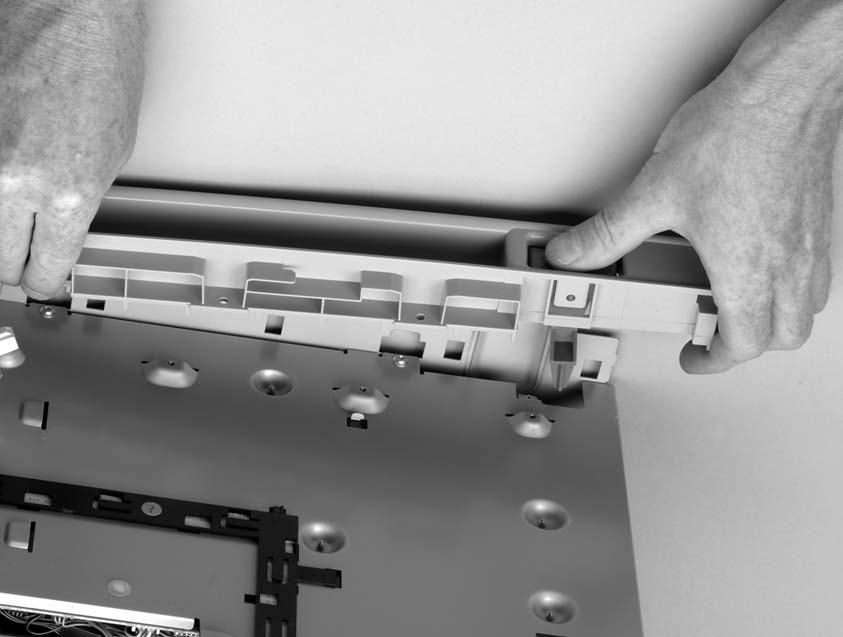

Отпустите один ограничитель (callout 1) на воздуховоде, а затем поднимите воздуховод из принтера.

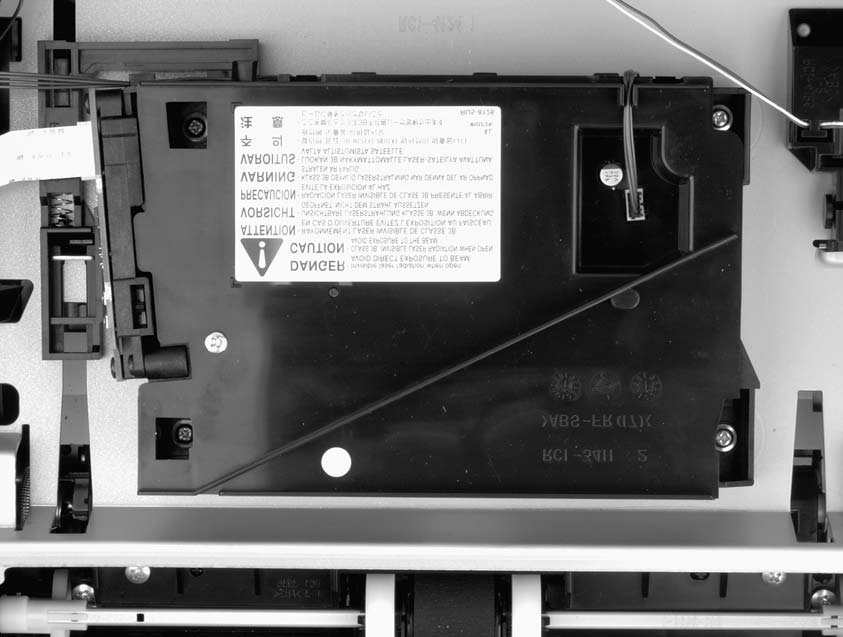

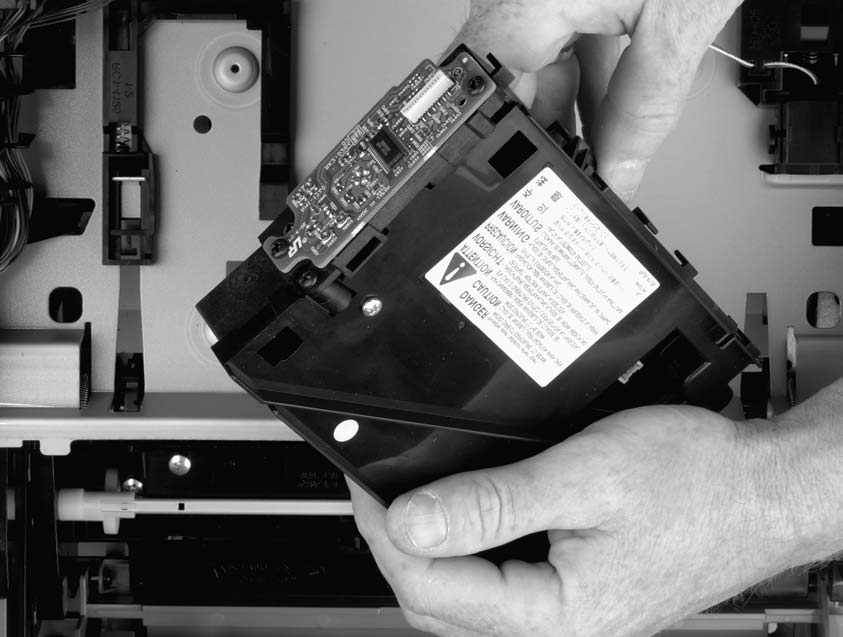

Поднимите лазер/сканер из принтера.
Чтобы удалить плату лазер/сканер, удалите два винта (callout 4), а затем поднимите плату со сканера лазера.
Удалите правую боковую крышку (см. Правая боковая крышка).
Удалите форматтер (см. Formatter).

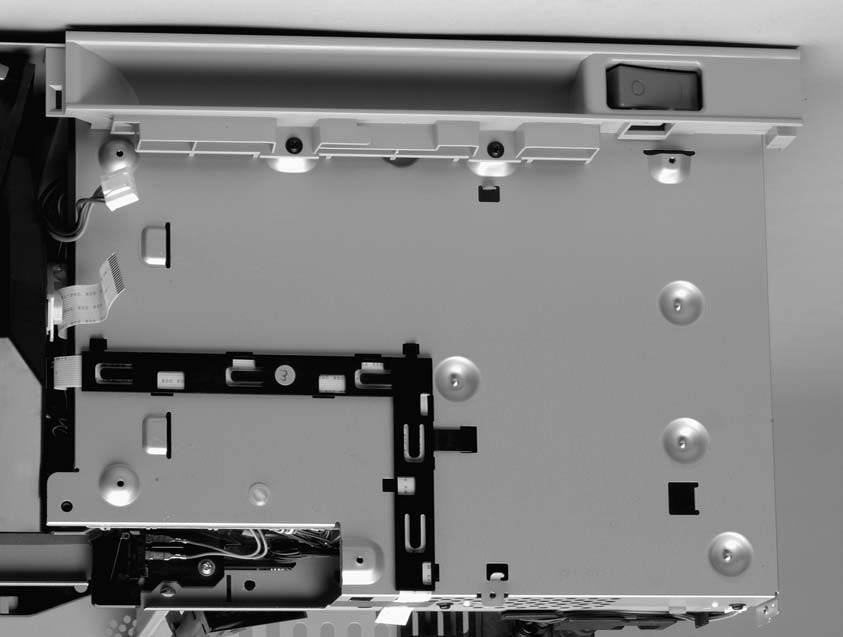

Сдвиньте ручку к задней части принтера до тех пор, пока выключатель питания (callout 2) не станет смежным с отверстием в шасси принтера.
Поверните ручку так, чтобы выключатель питания освободил отверстие, а затем поднимите ручку от принтера.
Может быть полезно переводить выключатель в положения включения и выключения при удалении ручки.
Удалите все крышки (см. Крышки).
Удалите панель управления (см. Control panel).
Удалите форматтер (см. Formatter).
Удалите правую ручку (см. Right-side handle).
Отсоедините кабель термоузла (см. callout 4 на рисунке 6-21. Удаление термоузла (3 из 5)).

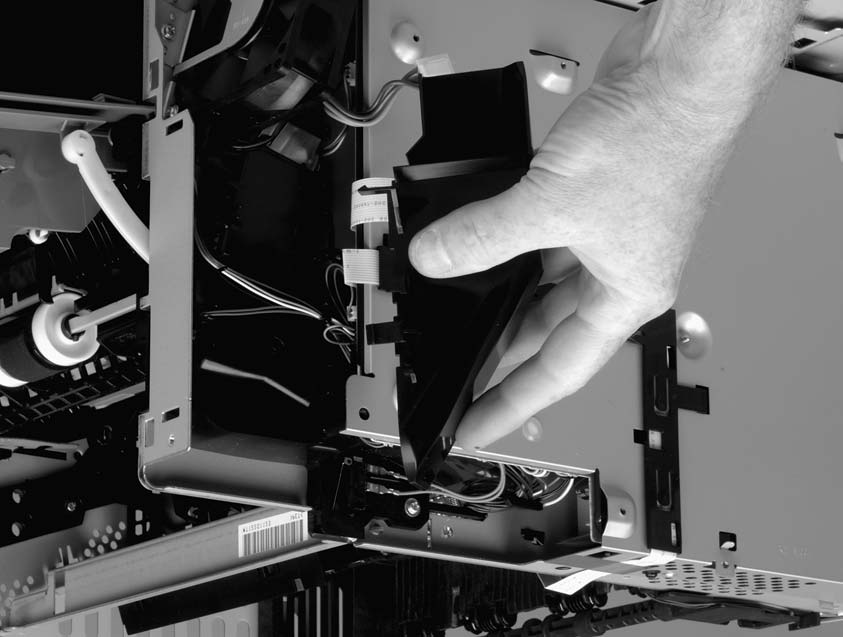

Сожмите воздуховод, чтобы отпустить два ограничителя (callout 1), а затем поднимите воздуховод из принтера.

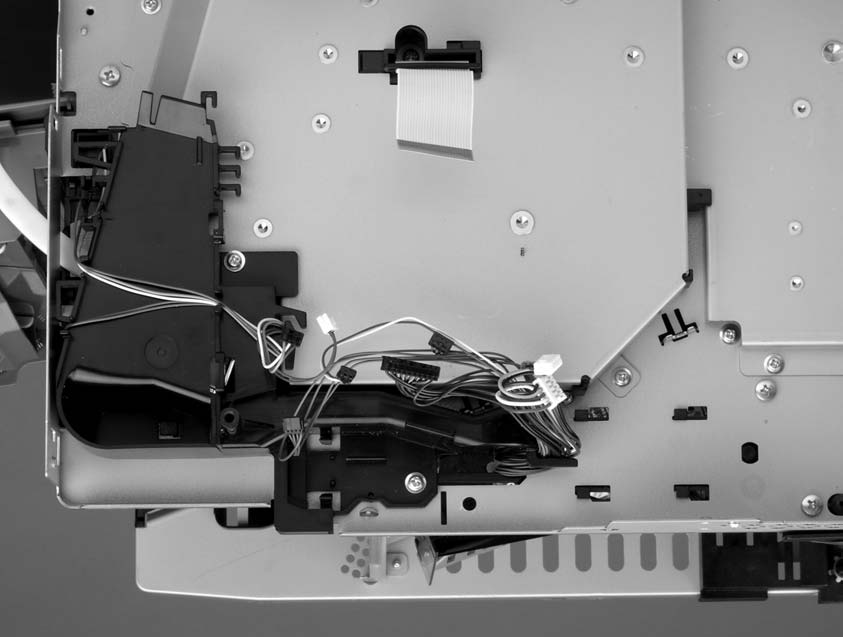

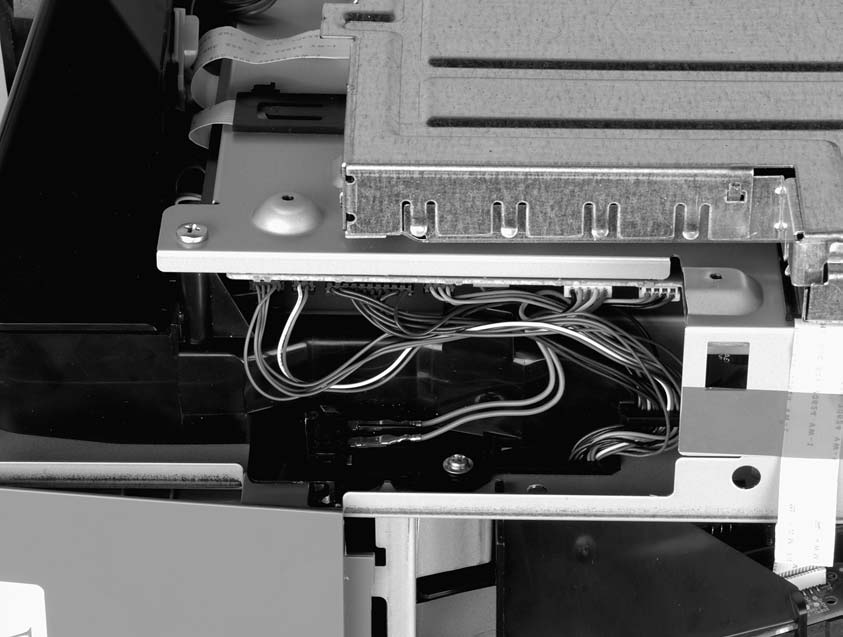

Отсоедините девять кабелей (callout 2): шесть кабелей сверху и три кабеля в передней части ЭБУ.
Поднимите переключатель дверцы картриджа (callout 3) с его крепления.
Отсоедините кабель лазер/сканер (callout 4).

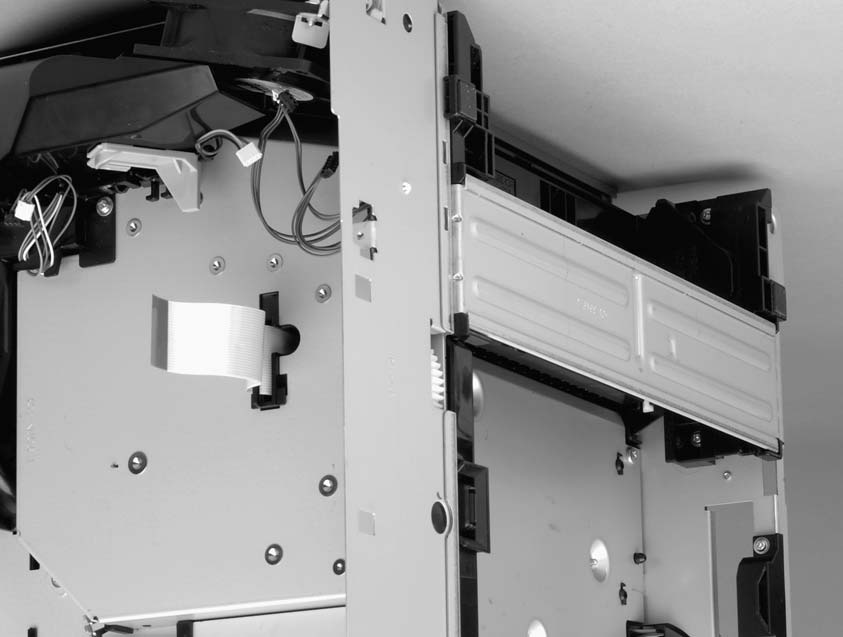

10. Удалите четыре винта (callout 5): два винта сверху и два винта сбоку в
11. Удалите три винта (callout 6) с задней части поддона ЭБУ.

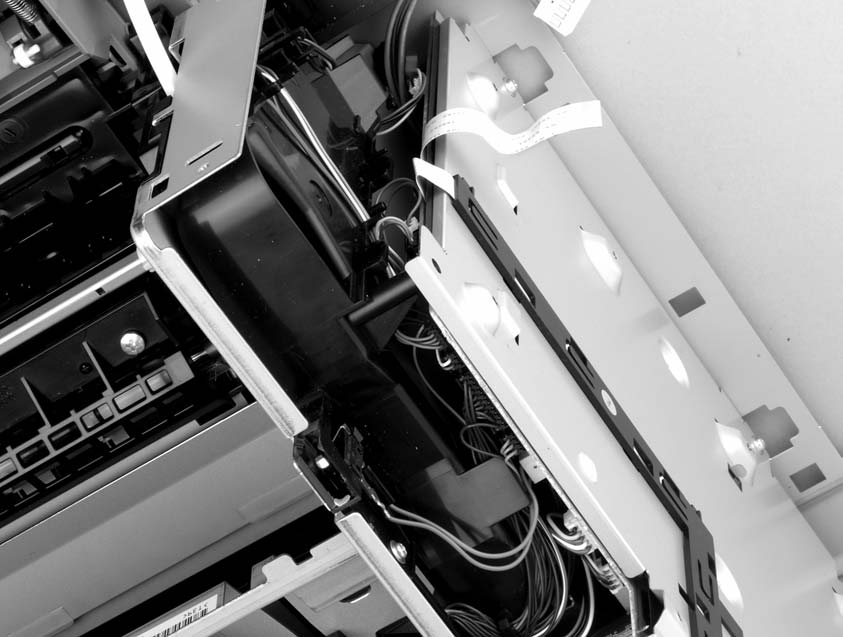

12. Поверните верхнюю часть поддона ЭБУ от принтера, а затем отсоедините один плоский

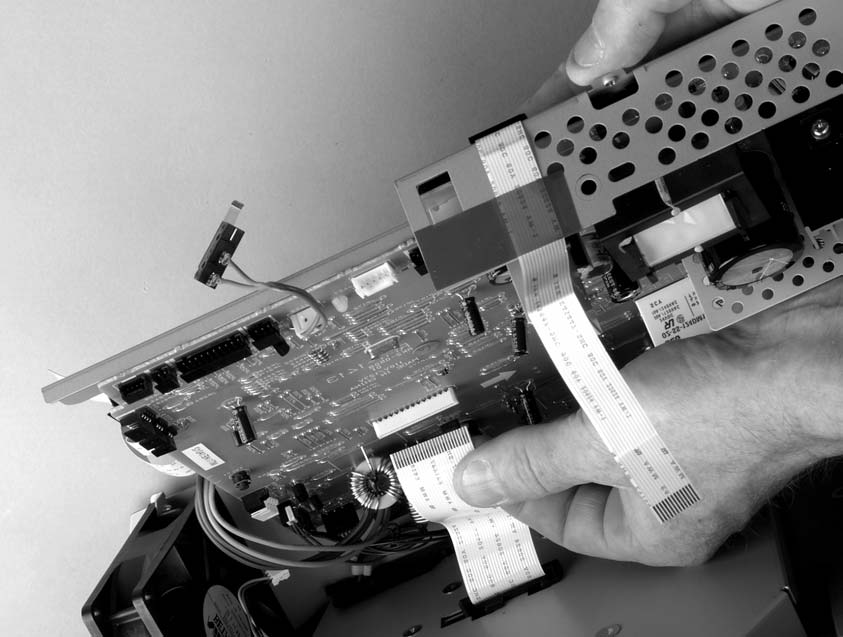

13. Положите поддон ЭБУ на рабочую поверхность, а затем отсоедините три кабеля (callout 8).
Удаление ЭБУ (6 из 6) ПРИМЕЧАНИЕ ЭБУ и поддон ЭБУ вместе являются единым заменяемым в полевых условиях блоком (FRU). Вам не нужно разделять ЭБУ и поддон ЭБУ.

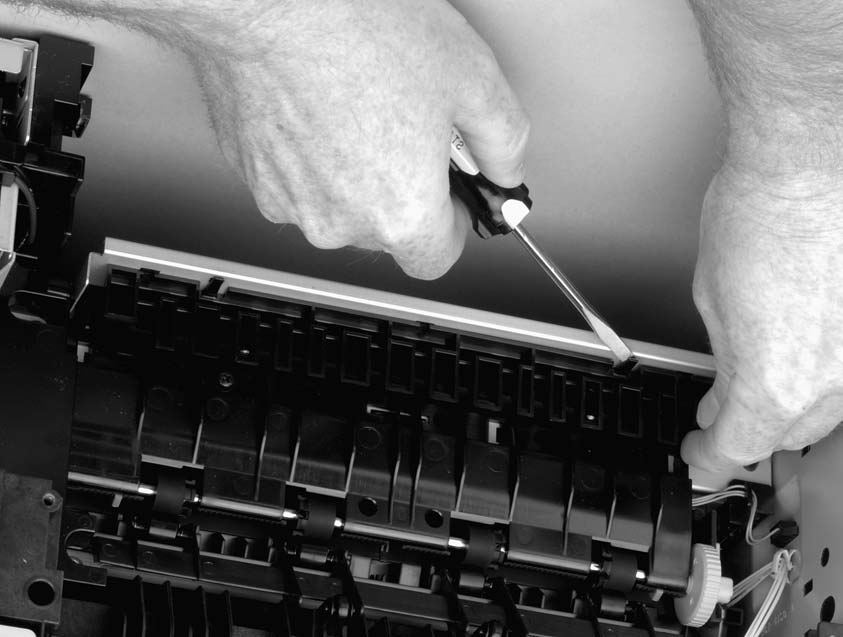

Удалите заднюю крышку (см. Back cover), крышку I/O (см. I/O cover) и направляющую входа дуплексера (см. рисунок 6-20. Удаление термоузла (2 из 5)).

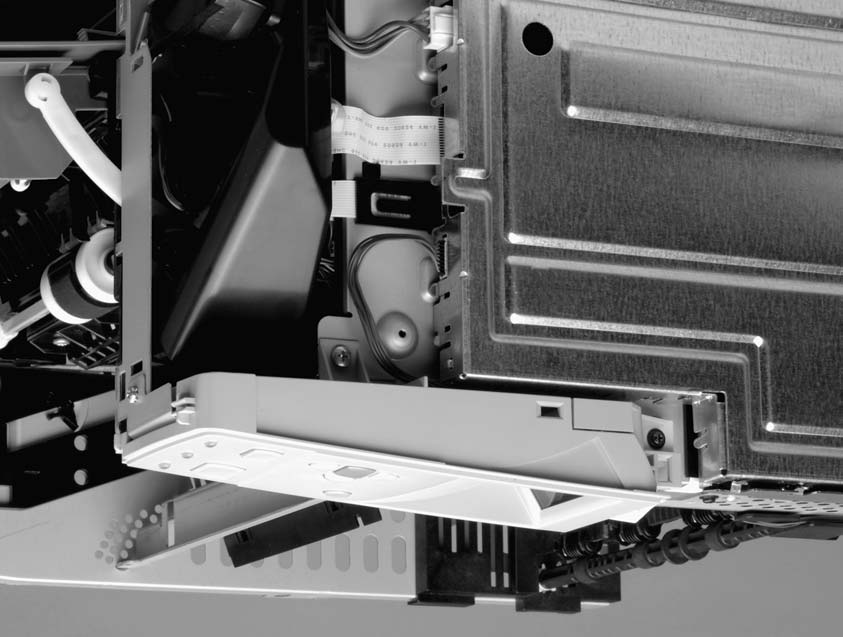

Нажмите зеленый рычаг в отсеке лотка 2, чтобы отпустить пластину доступа в передней части принтера.
В задней части принтера отпустите пластину доступа от одного ограничителя (callout 1) слева внутри принтера.
Опустите поддон до тех пор, пока другая сторона поддона не сойдет с другого ограничителя (callout 2).

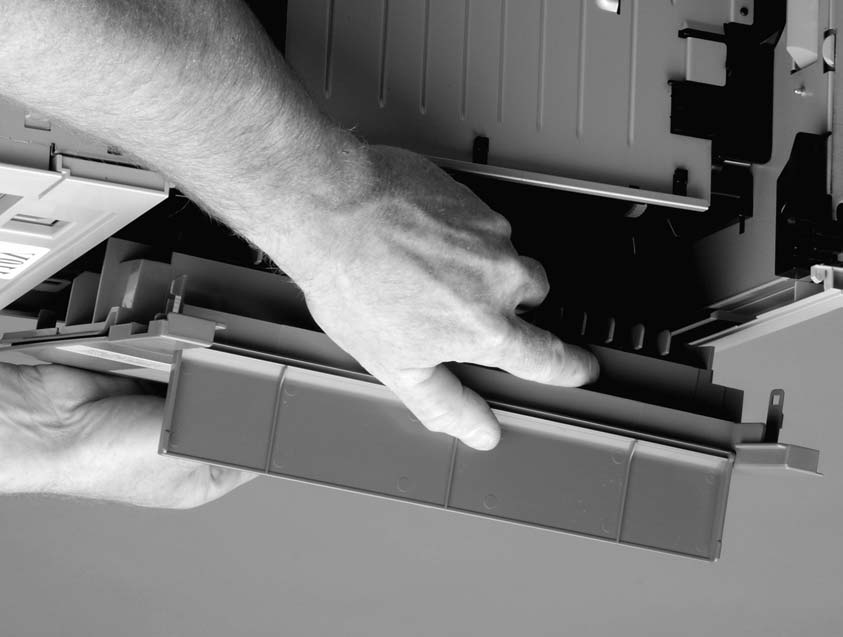

Выдвиньте поддон из принтера.
Удалите все крышки (см. Крышки).
Удалите панель управления (см. Control panel).
Удалите форматтер (см. Formatter).
Удалите правую ручку (см. Right-side handle).
Удалите поддон дуплексера (см. Access plate).
Наклоните принтер так, чтобы он лежал на своей передней части.

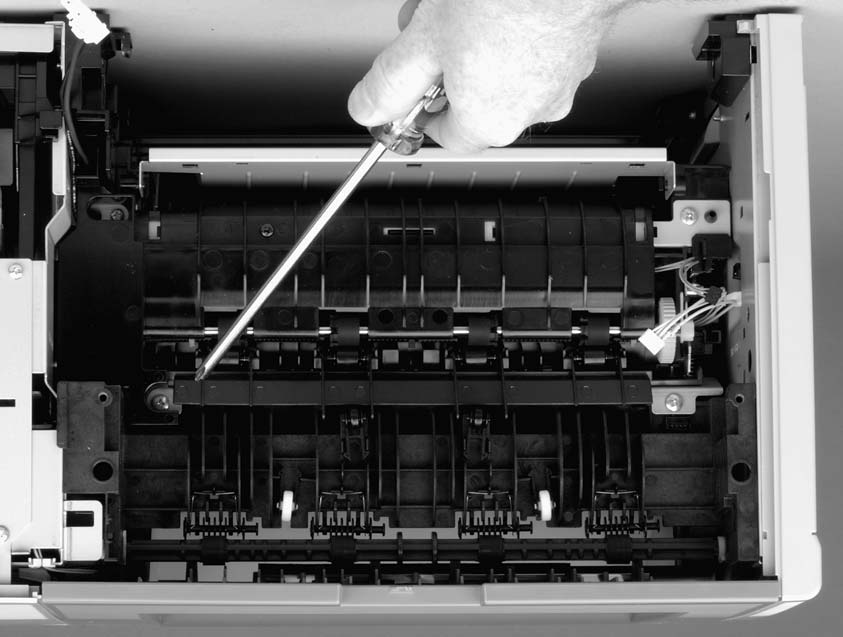

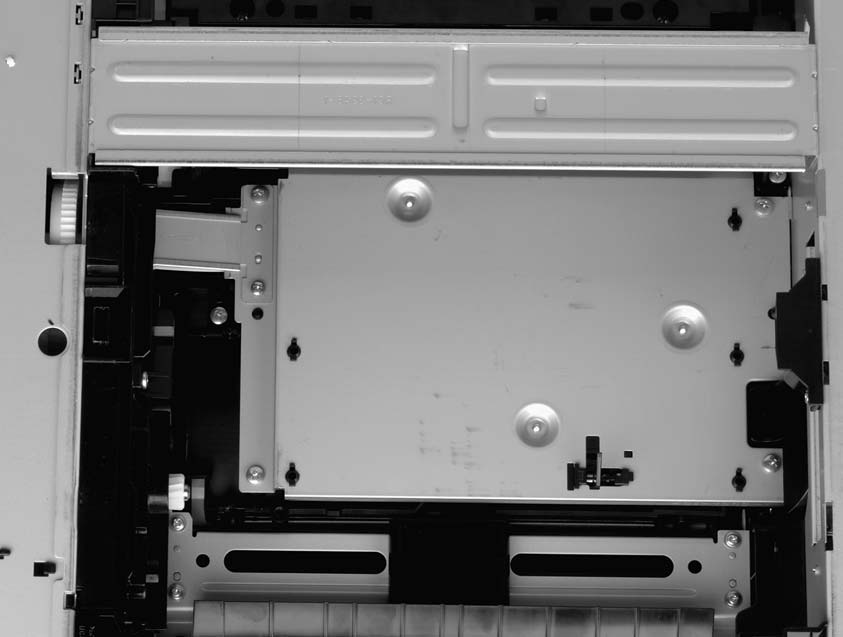

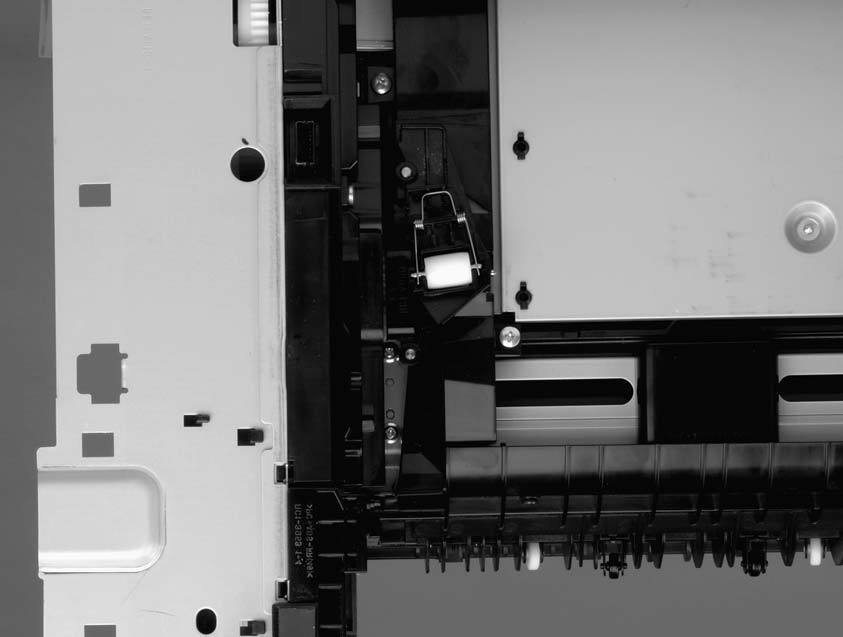

В нижней части принтера удалите два винта (callout 1), которые крепят узел косого ролика к принтеру, а затем поднимите узел из принтера.
Удалите два винта (callout 2), которые крепят прокладку к принтеру, а затем поднимите прокладку из принтера.
10. Наклоните принтер так, чтобы он лежал на своей верхней части.

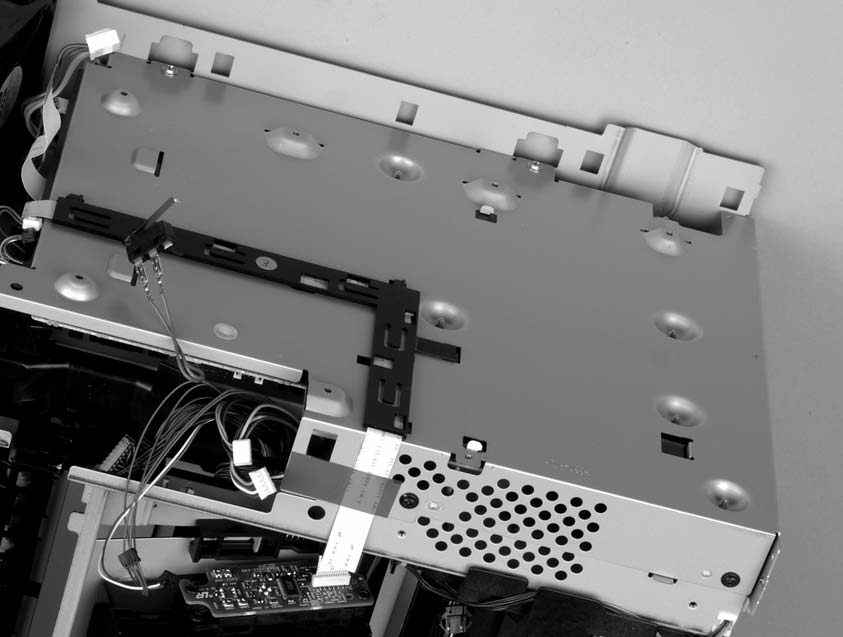

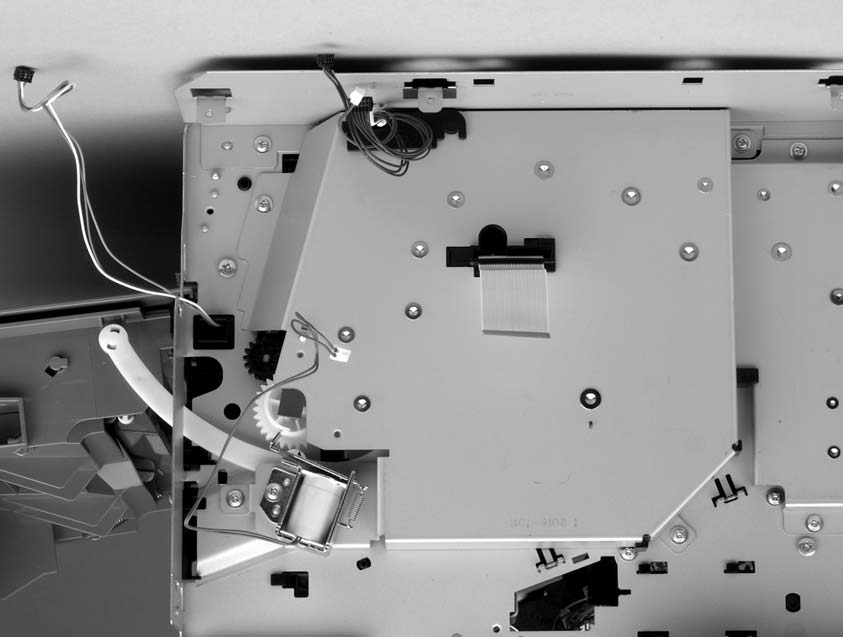

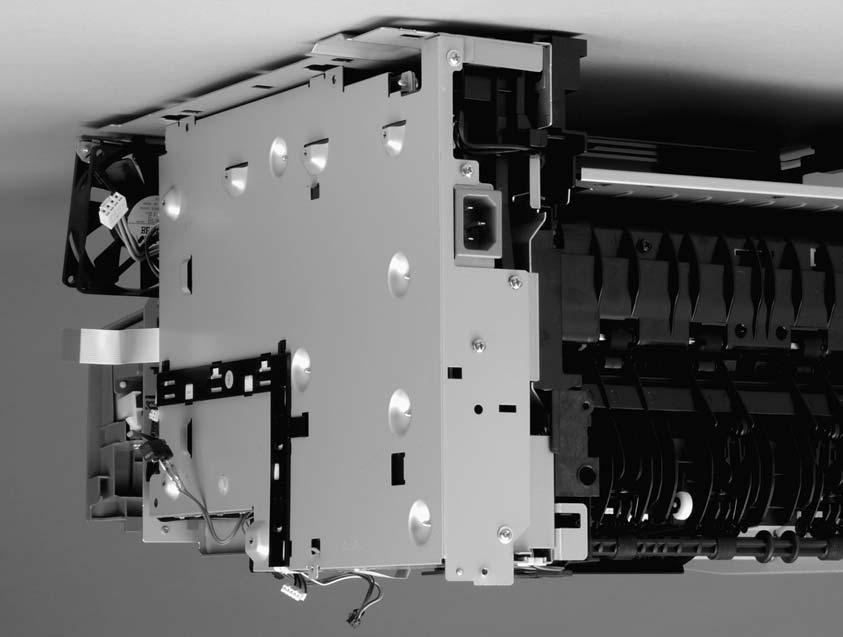

11. Извлеки пять винтов (выноска 3) из поддона источника питания.
12. С левой стороны принтера отсоедини один кабель (выноска 4), затем протяни кабель
через отверстие в шасси принтера.
13. Извлеки два винта (выноска 5).

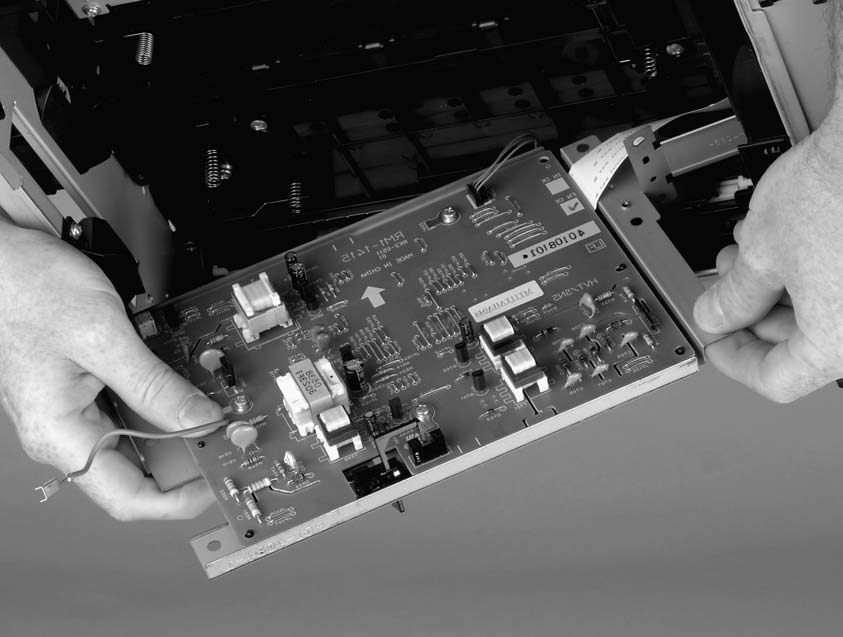

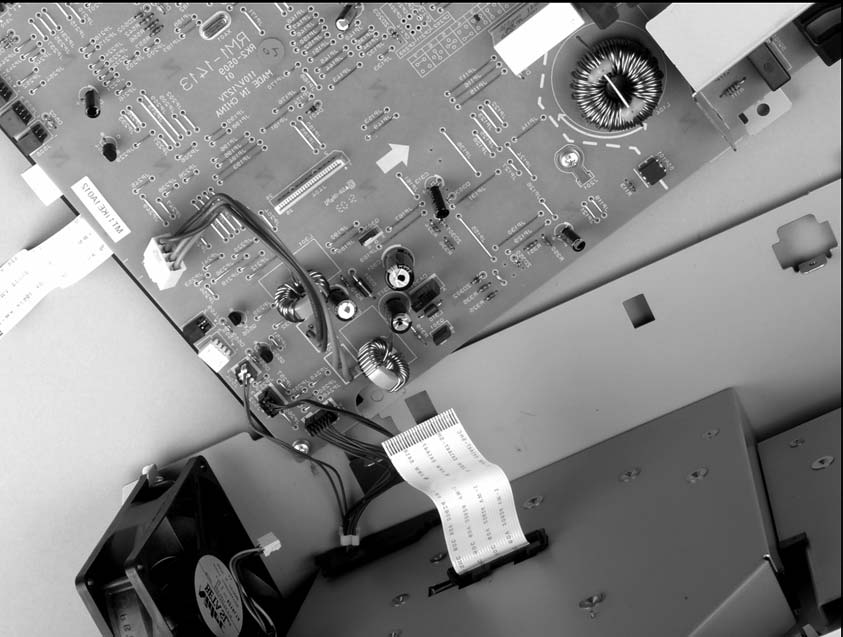

14. Поднимите поддон источника питания, затем отсоедините один кабель (выноска 6).
Снятие источника питания (5 из 5) ПРИМЕЧАНИЕ Источник питания и поддон источника питания вместе являются одной FRU. Разделять источник питания и поддон источника питания не требуется.
Удалите все крышки (см. Крышки).
Удалите панель управления (см. Control panel).
Удалите форматтер (см. Formatter).
Удалите правую ручку (см. Right-side handle).

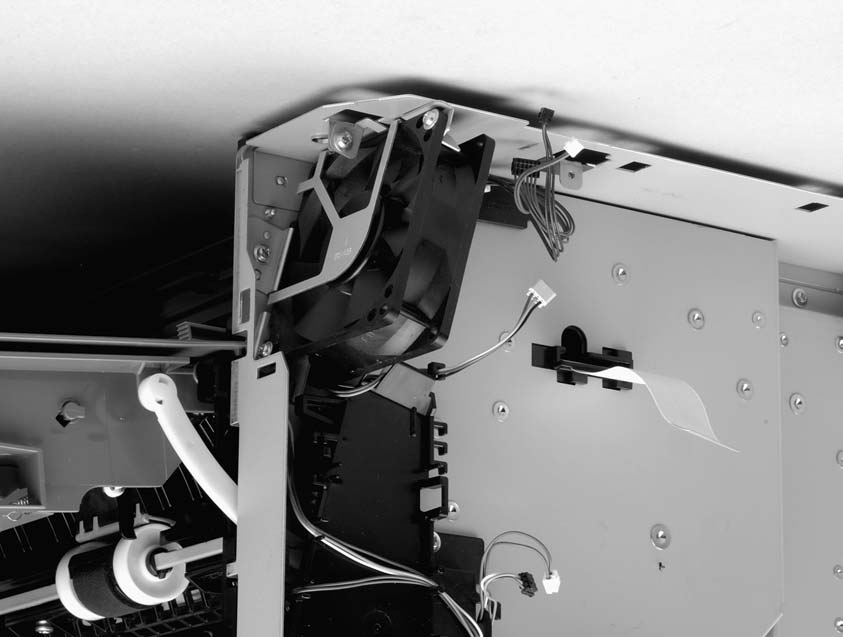

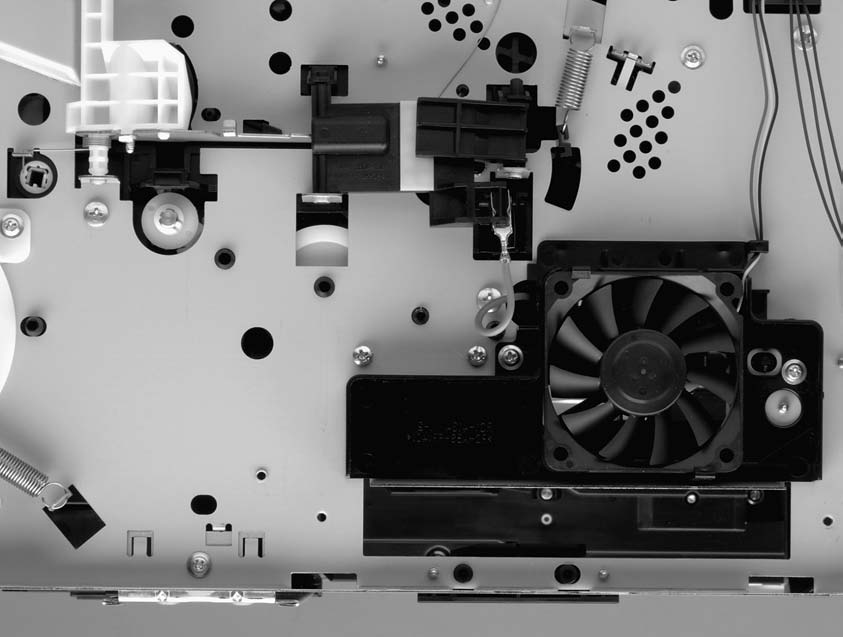

Извлеки два винта (выноска 1), крепящие вентилятор правой стороны к шасси принтера, затем снимите вентилятор с принтера.
Перед снятием воздуховода изучи маршрутизацию кабелей вокруг и через воздуховод.
Убедись, что ты дублируешь маршрутизацию кабелей при переустановке.
Извлеки два винта (выноска 2), крепящие воздуховод к шасси принтера.
Размотай кабели из кабельных фиксаторов на воздуховоде, затем снимите воздуховод с принтера.
Откройте дверцу картриджа перед переустановкой воздуховода.

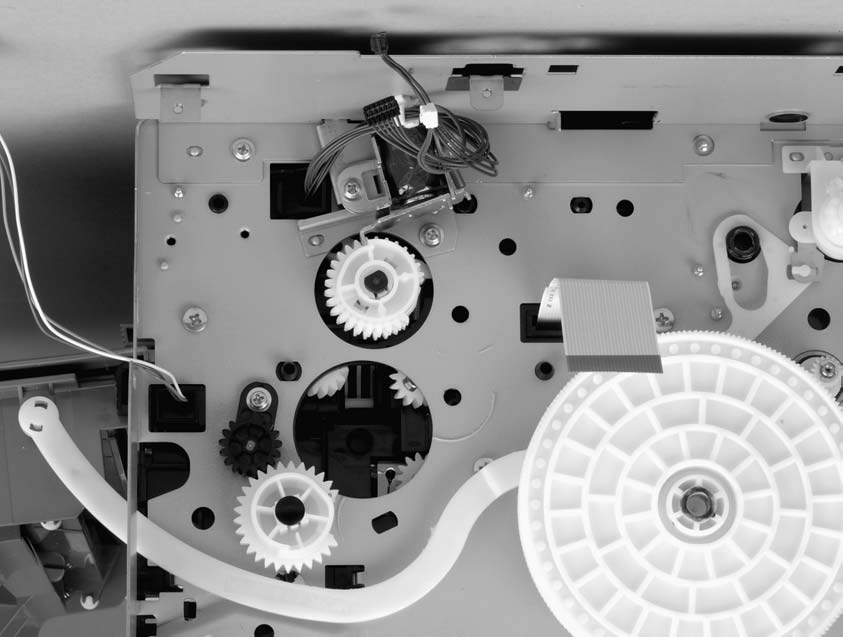

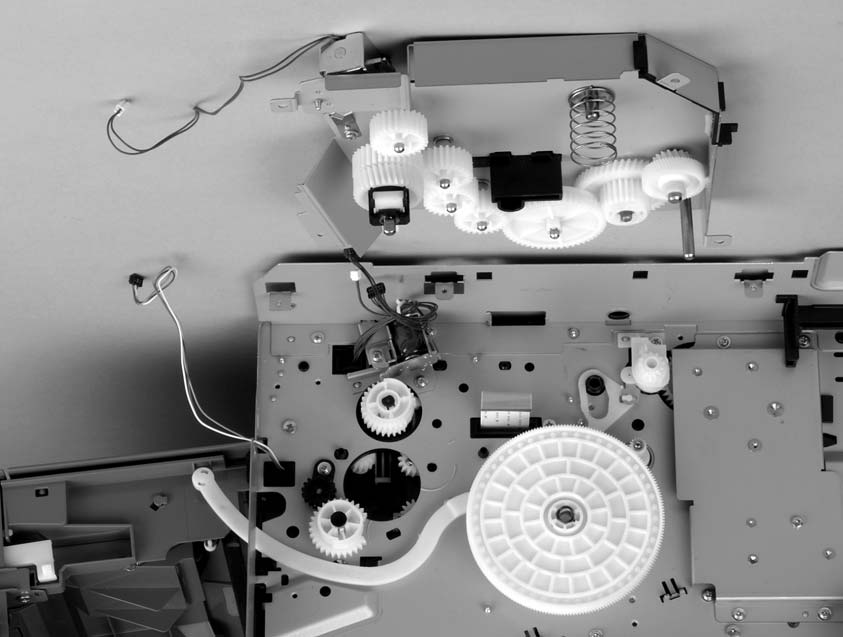

10. Извлеки четыре винта (выноска 3) из пластины узла шестерен.
11. Вытяни узел шестерен прямо от принтера.
Пружина (выноска 1 на рис. 6-44. Переустановка узла шестерен) не прикреплена к пластине узла шестерен и к большой шестерне. В результате пружина может выпасть из принтера при снятии узла шестерен.
Закройте дверцу картриджа и прижмите большую шестерню к шасси принтера перед началом переустановки узла шестерен.
Пружина имеет штифт-локатор, который должен быть вставлен в небольшое отверстие в пластине узла шестерен перед переустановкой.
Используй стержень (выноска 2 на рис. 6-44. Переустановка узла шестерен) на пластине узла шестерен в качестве локатора для определения правильного положения узла шестерен. Вставь стержень в отверстие в нижней шестерне на шасси принтера.
Удалите все крышки (см. Крышки).
Удалите панель управления (см. Control panel).
Удалите форматтер (см. Formatter).
Удалите правую ручку (см. Right-side handle).
Снимите вентилятор правой стороны (см. рис. 6-41. Снятие узла шестерен (1 из 6)).
Снимите воздуховод (см. рис. 6-42. Снятие узла шестерен (2 из 6)).

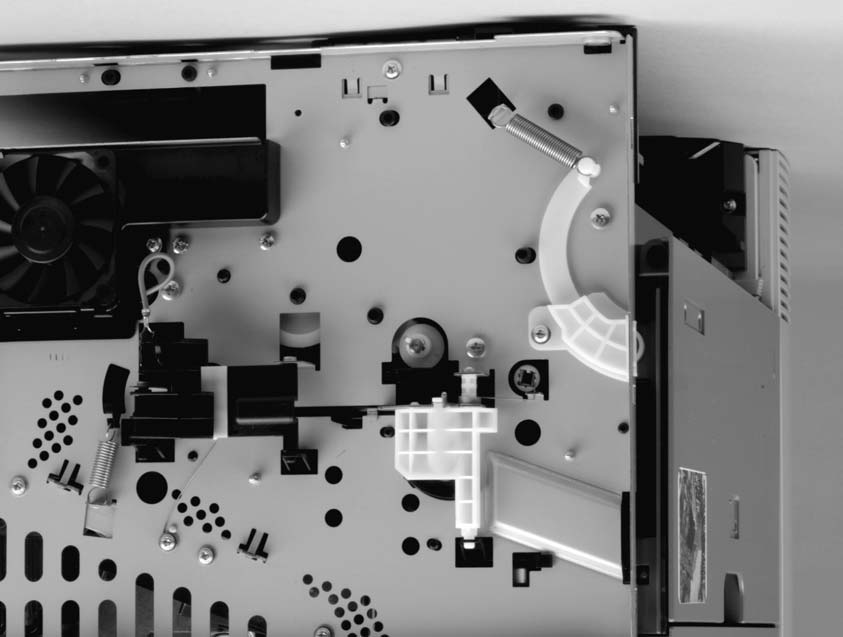

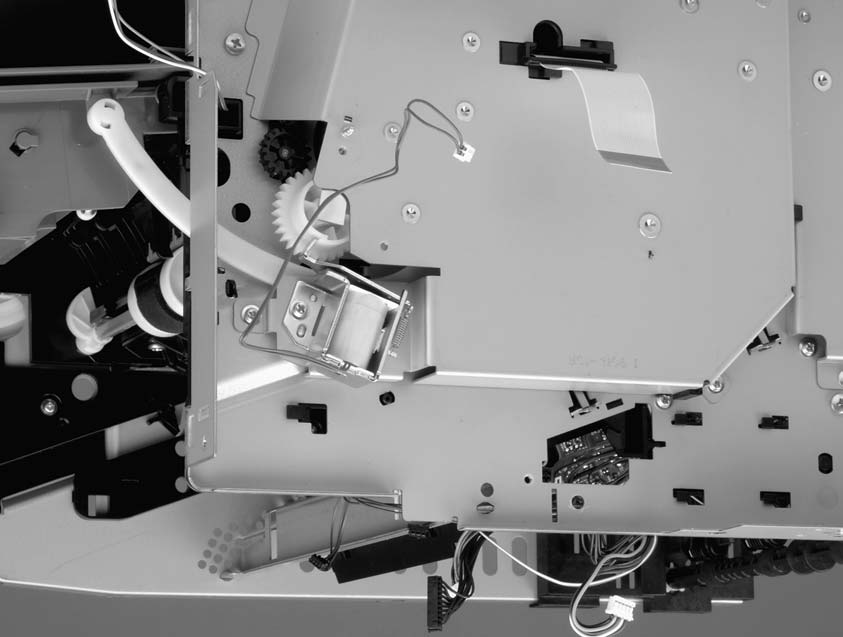

Поднимите соленоид со шасси принтера.
Удалите все крышки (см. Крышки).
Удалите панель управления (см. Control panel).
Удалите форматтер (см. Formatter).
Удалите правую ручку (см. Right-side handle).
Снимите узел шестерен (см. Узел шестерен).
Поднимите соленоид со шасси принтера.
Снимите крышку правой стороны (см. Крышка правой стороны), крышку задней части (см. Крышка задней части), крышку входа-выхода (см. Крышка входа-выхода), крышку левой стороны (см. Крышка левой стороны), верхнюю правую крышку (см. Верхняя правая крышка) и верхнюю крышку (см. Верхняя крышка).
Отсоедини один кабель (выноска 1), затем протяни кабель через отверстие в шасси принтера.
Извлеки считыватель этикетки из принтера.
Снимите крышку правой стороны (см. Крышка правой стороны), крышку задней части (см. Крышка задней части), крышку входа-выхода (см. Крышка входа-выхода), крышку левой стороны (см. Крышка левой стороны), верхнюю правую крышку (см. Верхняя правая крышка) и верхнюю крышку (см. Верхняя крышка).

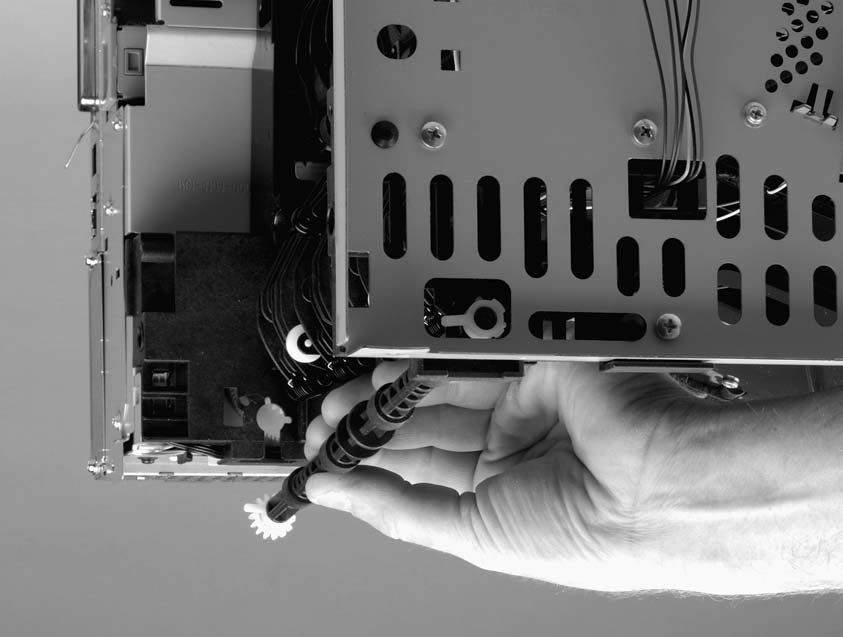

Поверни втулки (выноска 1) на обоих концах вала нижнего ролика так, чтобы они указывали в горизонтальном направлении.
Поднимите конец с правой стороны принтера, затем сдвинь вал в правую сторону, чтобы освободить отверстие на левой стороне шасси принтера.
Снимите крышку задней части (см. Крышка задней части), крышку входа-выхода и крышку левой стороны (см. Крышка левой стороны).

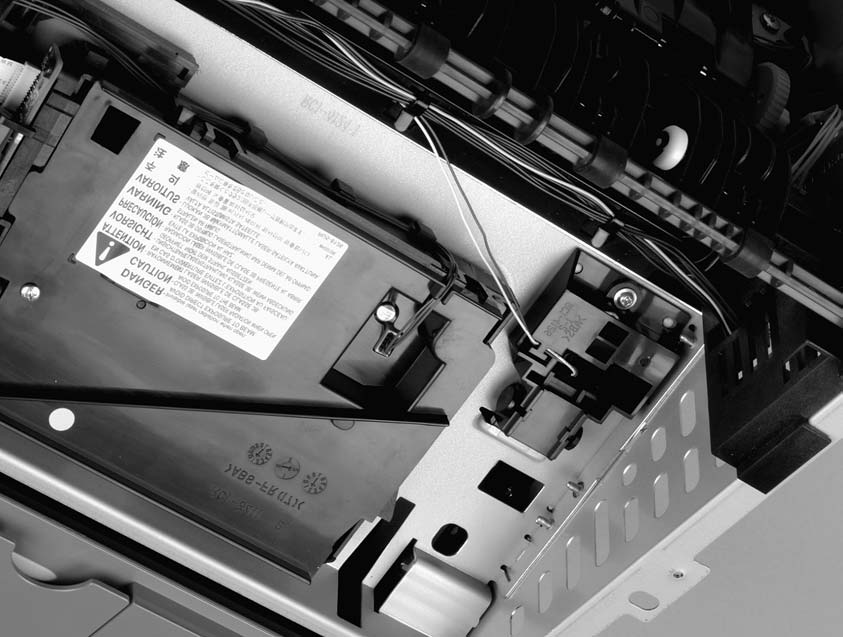

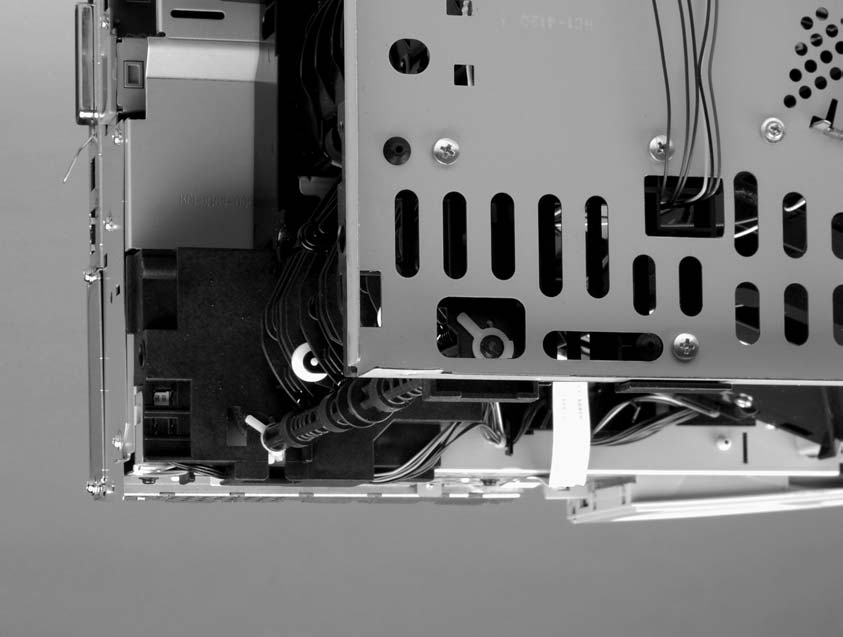

При закрытой дверце картриджа отсоедини пружину (выноска 1) от шасси принтера.

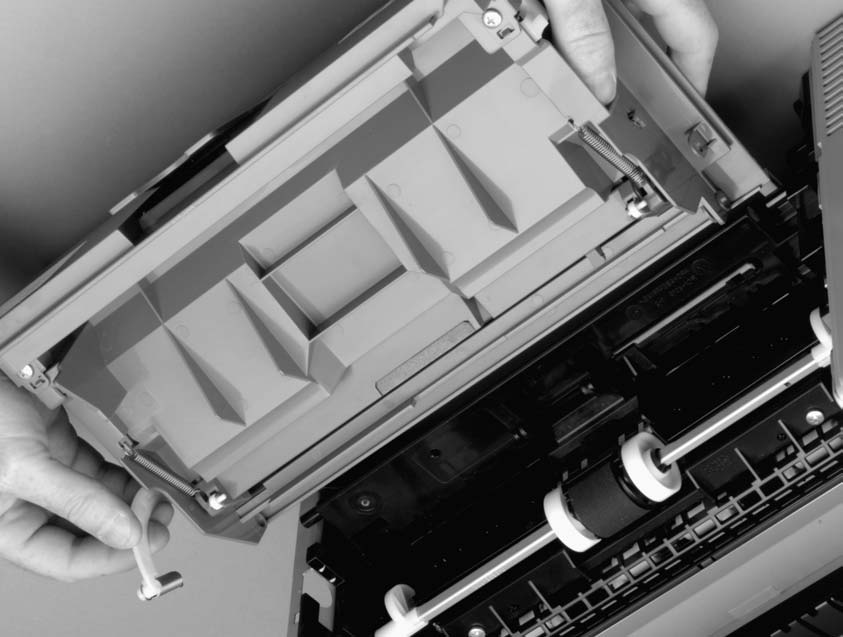

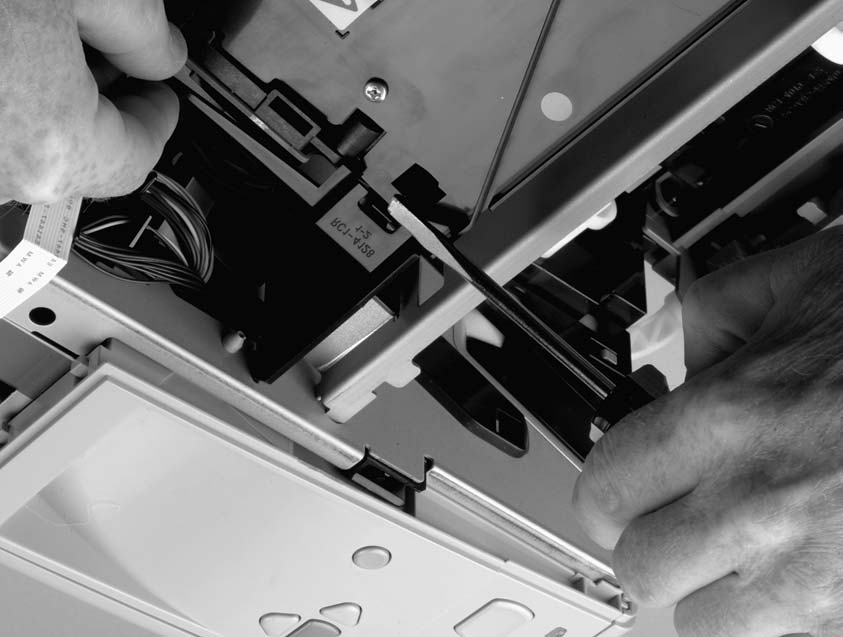

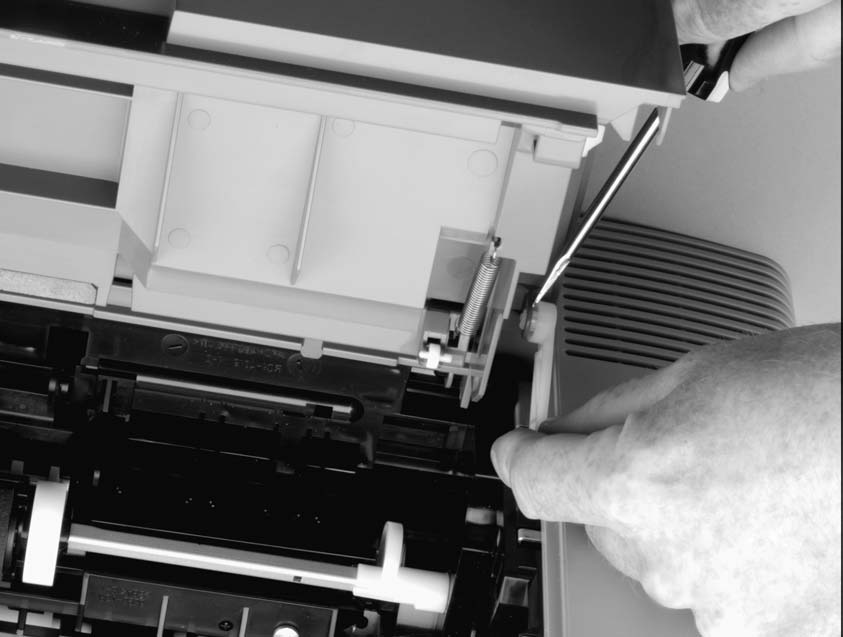

Откройте дверцу картриджа, затем используй отвертку с плоским лезвием, чтобы освободить рычаг дверцы картриджа (выноска 2) с правой стороны дверцы картриджа.
Сдвинь дверцу картриджа влево, со стороны петель (выноска 3).

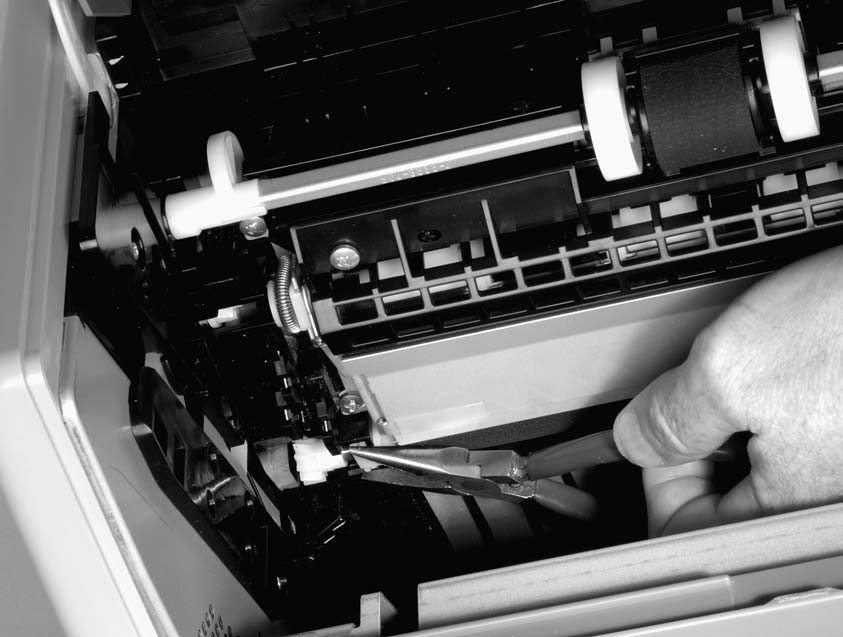

Освободи левый конец переносного ролика, используя пинцет, чтобы зажать две вкладки в левом конце переносного ролика.
Используй пинцет таким же образом, чтобы освободить другой конец.
Вынимайте переносной ролик из принтера.
Левый конец переносного ролика имеет прикрепленную пружину. На правом конце ролика пружина крепится к принтеру, а не к ролику. В результате пружина на правом конце остается в принтере.
Снимите крышку задней части (см. Крышка задней части), крышку входа-выхода и крышку левой стороны (см. Крышка левой стороны).
Зажми вкладку на шестерне узла регистрации (выноска 1), затем сдвинь шестерню со вала.
Извлеки два винта (выноска 2) из крышки узла регистрации, затем снимите крышку с принтера.
Извлеки узел регистрации из принтера.

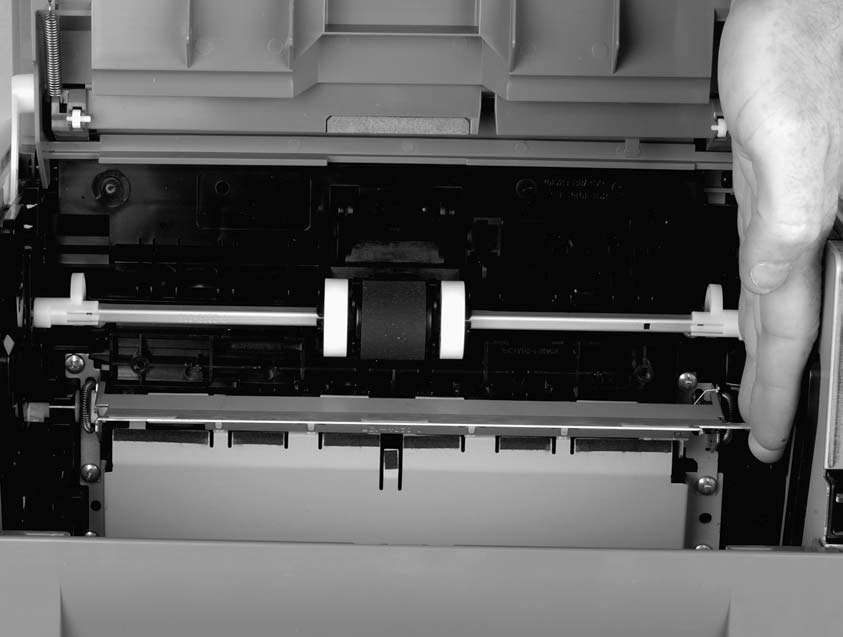

Раздвинь фиксаторы ролика захвата (выноска 1) с каждой стороны ролика захвата лотка 1, чтобы освободить ролик.
Поверни верх ролика со вала, затем вынимайте ролик из принтера.
Также следуй этим инструкциям для удаления любых опциональных роликов подачи лотка.

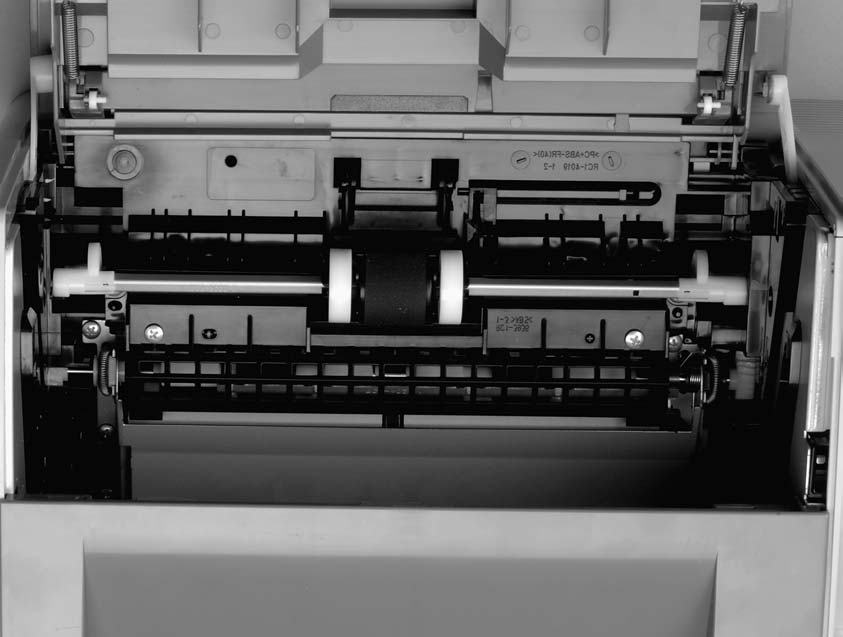

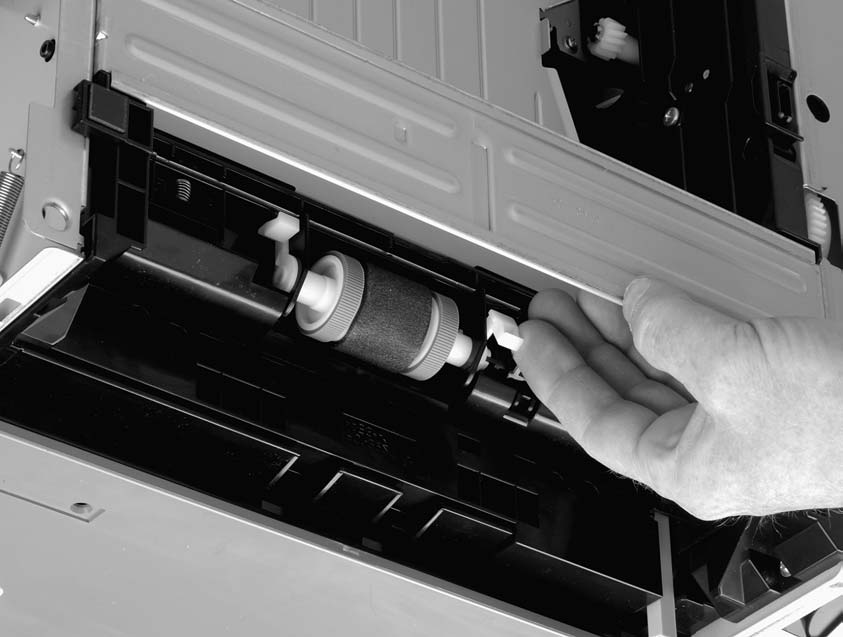

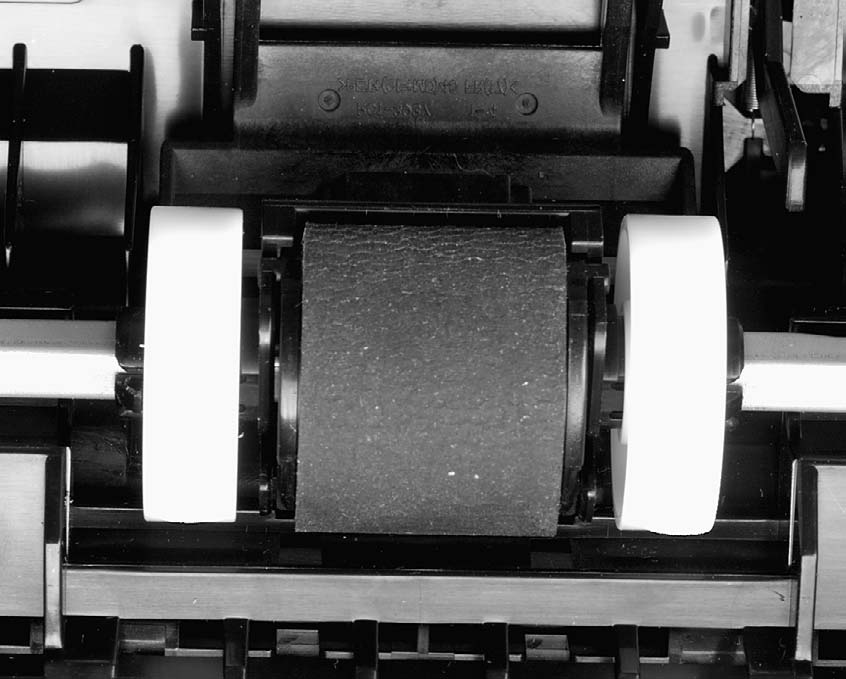

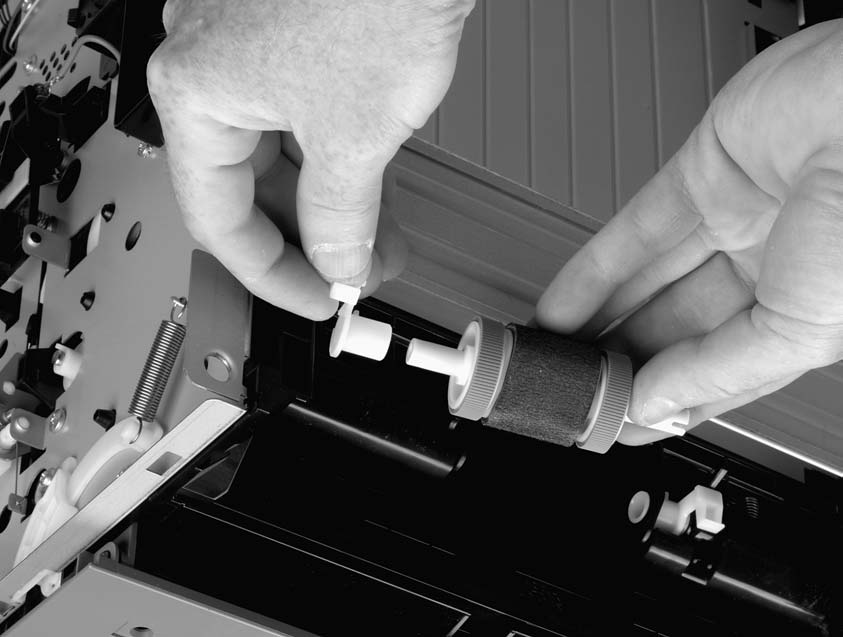

Поверни втулки (выноска 1) с каждой стороны ролика.
Удали левую втулку, сдвинув втулку влево.
Сдвинь ролик и вал влево до полного выхода из отверстия правой втулки, затем подними правый конец вала.
Сдвинь ролик и вал вправо и подними ролик и вал вместе из принтера.
Для замены сепаратора замени весь узел сепаратора.
Извлеки лоток из принтера.
Удали два винта (выноска 1) из узла сепаратора.
Подними узел из лотка.

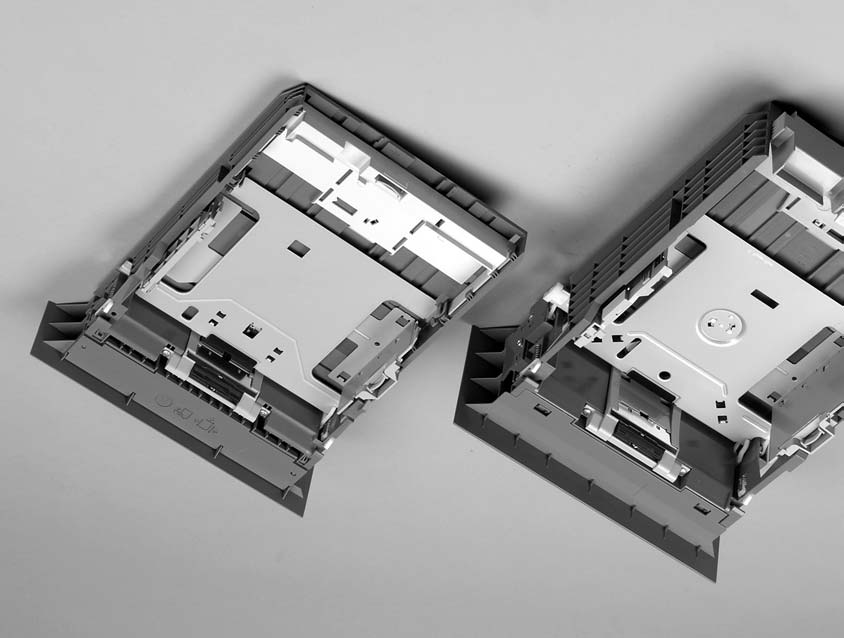

Узлы сепаратора не взаимозаменяемы между лотками на 250 листов и 500 листов.
