Принтеры HP DesignJets 500 и 800 Series Руководство по обслуживанию Сервисные калибровки Ниже приведен список всех доступных внутренних сервисных калибровок в принтерах. Инструкции по входу в меню сервисных калибровок приведены на странице 5-3.
Назначение этой сервисной калибровки — исправить выравнивание между печатающими головками. Эта калибровка необходима для предотвращения неправильного совмещения цветов и дефектов качества печати, таких как полосатость.
Назначение этой калибровки — откалибровать систему чернил для конкретного носителя, загруженного в принтер. Принтер хранит данные калибровки для каждого типа носителя, который был откалиброван с момента включения принтера. Если принтер выключен, он будет хранить только последнюю проведённую калибровку.
Назначение этой сервисной калибровки — откалибровать номинальный сдвиг носителя. Эта калибровка необходима для контроля точного движения для типа носителя, который будет использоваться (до 2), чтобы избежать проблем с качеством печати, таких как полосатость.
Назначение этой сервисной калибровки — откалибровать номинальный сдвиг носителя. Эта калибровка необходима для контроля точного движения носителя, чтобы избежать проблем с качеством печати, таких как полосатость. Значения из калибровки будут сохранены в EEROM, и пользователь может восстановить принтер на эти значения, выбрав "Restore factory" в меню калибровки сдвига.
Принтеры HP DesignJets 500 и 800 Series Руководство по обслуживанию Входа в меню сервисных калибровок 1 Нажимайте кнопку ↑ или ↓ до появления меню Set-up Menu на передней панели, затем нажмите Enter.
2 Находясь в меню Setup, нажмите следующую комбинацию клавиш для доступа к специальному меню Service (Сервис).
3 После входа в меню Service Tools Menu нажимайте кнопку ↑ или ↓ до появления Service calibrations на передней панели, затем нажмите Enter.
Нажмите ENTER для входа в меню установки. Меню установки. Меню. Назад. Вход в меню установки. Информация принтера. Настройка I/O. Панель управления. Высота над уровнем моря = 0-1000 м.
Для инженеров на месте нажимайте кнопки Up (Вверх) и Enter для доступа к полному списку сервис-тестов.
Для агентов поддержки, которые попросят пользователя выполнить определённые действия по диагностике, нажми клавиши Down и Enter для доступа к ограниченному списку тестов сервиса.
Принтеры HP DesignJets 500 и 800 Series Руководство по обслуживанию 4 Нажмите кнопку Enter для начала конкретной калибровки, когда требуемая сервисная калибровка выделена.
Принтеры HP DesignJets 500 и 800 Series Руководство по обслуживанию Выравнивание печатающих головок (включает калибровку PPS) Назначение выравнивания печатающих головок — исправить выравнивание между печатающими головками для предотвращения неправильного совмещения цветов и дефектов качества печати, таких как полосатость. Обычно выравнивание печатающих головок выполняется автоматически при каждой замене печатающих головок.
Выравнивание печатающих головок также содержит калибровку Pen to Paper Spacing (PPS), которая используется для решения проблем Vertical Line Straightness (VLS). Во время нормальной работы калибровка PPS не будет выполняться автоматически при замене печатающих головок, несмотря на то, что выравнивание печатающих головок будет выполняться автоматически.
Доступны два варианта при выполнении выравнивания печатающей головки (Printhead Alignment):
☐ Стандартное (Standard) - используй, когда требуется выравнивание только печатающих головок.
Это выравнивание обычно занимает около 4½ минут и требует носителя размером не менее A4/Letter (загруженного в альбомной ориентации).
☐ Специальное (Special) - используй, когда обнаружены проблемы VLS при печати линейных рисунков на широких носителях (36" - 42") в режиме Fast Mode.
При использовании этого варианта принтер выполнит как обычное выравнивание печатающей головки, так и калибровку PPS. Это выравнивание обычно занимает около 11 минут и требует носителя размером не менее A3/B (загруженного в альбомной ориентации).
Выполни выравнивание печатающей головки (Printhead Alignment) следующим образом:
Используй HP Satin Paper или Plain Paper. При попытке использовать другой тип бумаги принтер не позволит выполнить выравнивание.
1 В подменю Service Calibrations перейди к "Align printheads" и нажми Enter.

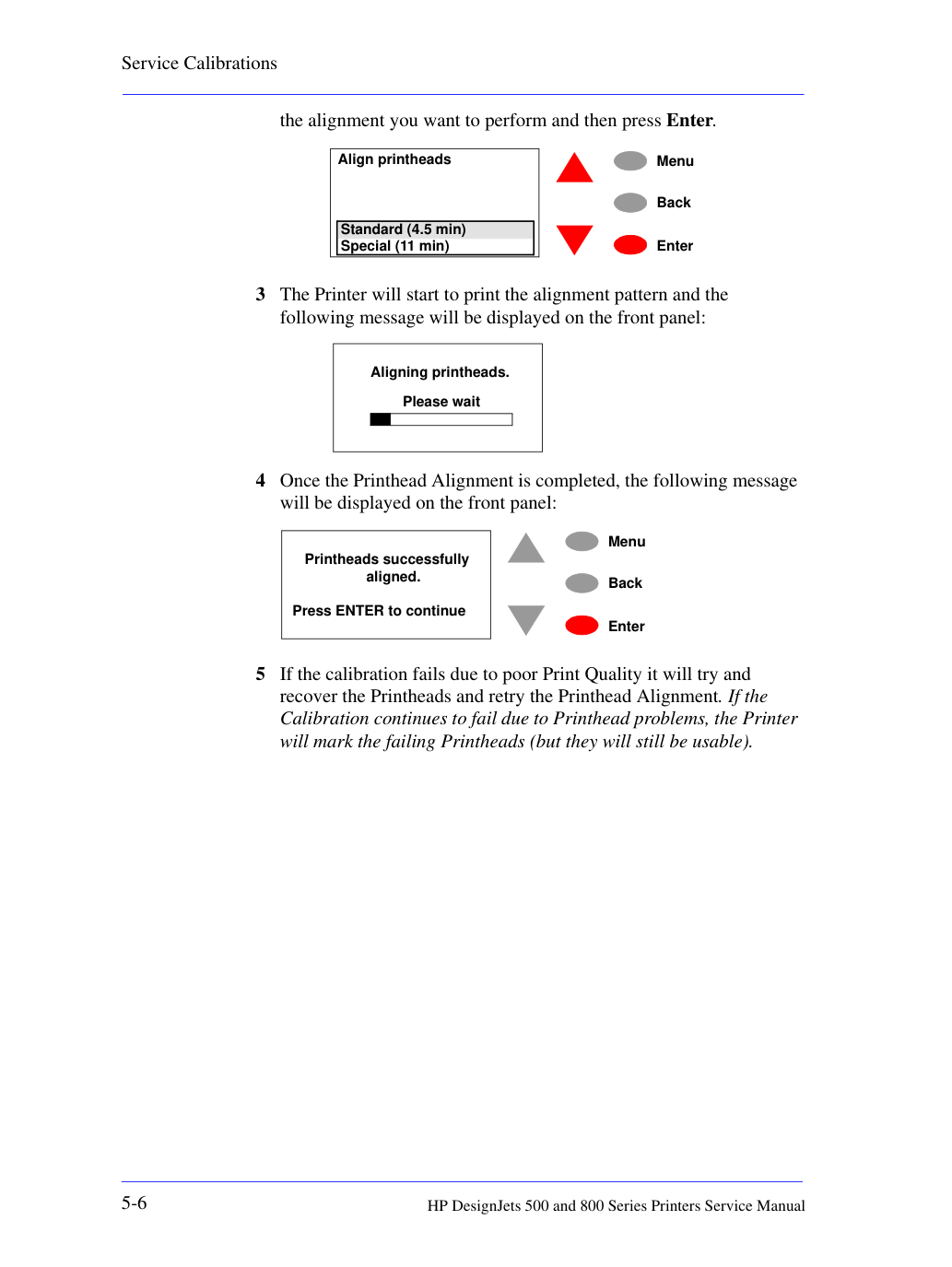

2 Появится следующее сообщение с вопросом о выборе стандартного или специального выравнивания. Выбери Menu Back Enter Service calibrations Align printheads Color calibration Advance calibration Factory advance cal.
HP DesignJets 500 и 800 Series Printers Service Manual необходимое выравнивание и нажми Enter.
3 Принтер начнёт печать шаблона выравнивания и на переднейпанели отобразится следующее сообщение:
4 После завершения выравнивания печатающей головки на передней панели отобразится следующее сообщение:
5 Если калибровка не удалась из-за низкого качества печати, система попытается восстановить печатающие головки и повторить выравнивание. Если калибровка продолжит не удаваться из-за проблем с печатающей головкой, принтер отметит неисправные печатающие головки (они всё ещё остаются пригодными к использованию).
HP DesignJets 500 и 800 Series Printers Service Manual Цветная калибровка (Color Calibration) Цель этой калибровки — откалибровать систему чернил для конкретного носителя, загруженного в принтер. Принтер сохраняет данные калибровки для каждого типа носителя, откалиброванного с момента включения принтера. Если принтер выключен, он сохраняет только последнюю выполненную калибровку.
Выполни цветную калибровку (Color Calibration) следующим образом:
Перед выполнением этой калибровки убедись, что носитель загружен.
1 В подменю Service Calibrations перейди к "Color calibration" и нажми Enter.
1 В подменю Color Calibration перейди к "Calibrate paper" и нажми Enter.
2 Принтер начнёт печать шаблона калибровки и на передней панели отобразится следующее сообщение:
3 После завершения цветной калибровки на передней панели отобразится следующее сообщение:
HP DesignJets 500 и 800 Series Printers Service Manual Если калибровка не удалась, на передней панели появится следующее сообщение:
В этом случае для решения проблемы попробуй следующее:
☐ Убедись, что НЕ используешь прозрачный носитель при выполнении цветной калибровки (Color Calibration).
☐ Очисти датчик линии (Line Sensor) и повтори калибровку.
☐ При выполнении цветной калибровки убедись, что крышка закрыта.
HP DesignJets 500 и 800 Series Printers Service Manual Расширенная калибровка (Advance Calibration) Цель этой сервисной калибровки — откалибровать номинальный шаг подачи носителя. Эта калибровка необходима для контроля точного движения носителя определённого типа (до 2 типов) во избежание проблем с качеством печати, таких как полосы (banding).
Выполни расширенную калибровку (Advance Calibration) в следующих случаях:
☐ При выявлении полос (banding) на отпечатках.
☐ При условии, что диагностика печатающих головок (Printheads Diagnostic) в норме.
Выполни расширенную калибровку (Advance Calibration) следующим образом:
1 В подменю Service Calibrations перейди к "Advance calibration" и нажми Enter.
2 Когда на передней панели появится следующее сообщение, выбери "Create pattern" и нажми Enter.
3 Если носитель не загружен, на передней панели появится следующее сообщение и ты должен загрузить носитель в принтер.
4 Принтер начнёт печать шаблона точности калибровки (Accuracy Calibration Pattern) и на передней панели отобразится следующее сообщение:
HP DesignJets 500 и 800 Series Printers Service Manual 5 На следующем рисунке показан шаблон, который будет напечатан:
6 Для измерения напечатанного шаблона загрузи шаблон в принтер напечатанной стороной вверх и пунктирной линией в верхней части (то есть повёрнутым на 90º).
7 Повторно войди в расширенную калибровку (Advance Calibration) и выбери "Measure pattern" и нажми Enter.
8 Принтер будет измерять метки выравнивания с помощью датчика линии (line sensor) на узле каретки (Carriage Assembly). При измерении шаблона будет отображаться следующее сообщение:
9 После завершения калибровки отобразится следующее сообщение:
Направление бумаги при печати (создание шаблона) Направление бумаги при загрузке (измерение шаблона) Menu Back Enter Advance calibration Restore factory Measure pattern Create pattern Calibrating Job management menu Calibration finished successfully.
HP DesignJets 500 и 800 Series Printers Service Manual Заводская расширенная калибровка (Factory Advance Calibration) Цель этой сервисной калибровки — откалибровать номинальный шаг подачи носителя. Эта калибровка необходима для контроля точного движения носителя во избежание проблем с качеством печати, таких как полосы (banding). Значения из калибровки будут сохранены в EEROM, и пользователь может восстановить принтер к этим значениям, выбрав "Restore factory" в меню расширенной калибровки (Advance Calibration).
Выполните калибровку Factory Advance Calibration в следующих случаях:
☐ Обнаружены полосы на отпечатках для всех типов бумаги HP Media standard и диагностика печатающих головок в норме.
☐ Ролик подачи (Drive Roller) разобран или заменен.
☐ Узел двигателя подачи бумаги (Paper-Axis Motor Assembly) разобран или заменен.
☐ Модуль электроники (Electronics Module) И станция подачи чернил заменены.
Выполните калибровку Factory Advance Calibration следующим образом:
Перед калибровкой загрузите в принтер бумагу HP High Gloss Photo Paper или HP Bright White Inkjet Paper. НЕ используйте другие типы материалов, кроме HP High Gloss Photo Paper или HP Bright White Inkjet Paper, иначе принтер выведет на переднюю панель сообщение "Calibration Error" и калибровка будет отменена.
1 В подменю Service Calibrations прокрутите до "Factory advance cal." и нажмите Enter.
2 Когда на передней панели появится следующее сообщение, выбери "Create pattern" и нажми Enter.
HP DesignJets 500 and 800 Series Printers Service Manual 3 Если бумага не загружена, на передней панели появится следующее сообщение и вы должны загрузить бумагу в принтер.
НЕ используйте другие типы материалов, кроме HP High Gloss Photo Paper или HP Bright White Inkjet Paper.
4 Принтер начнёт печать шаблона точности калибровки (Accuracy Calibration Pattern) и на передней панели отобразится следующее сообщение:

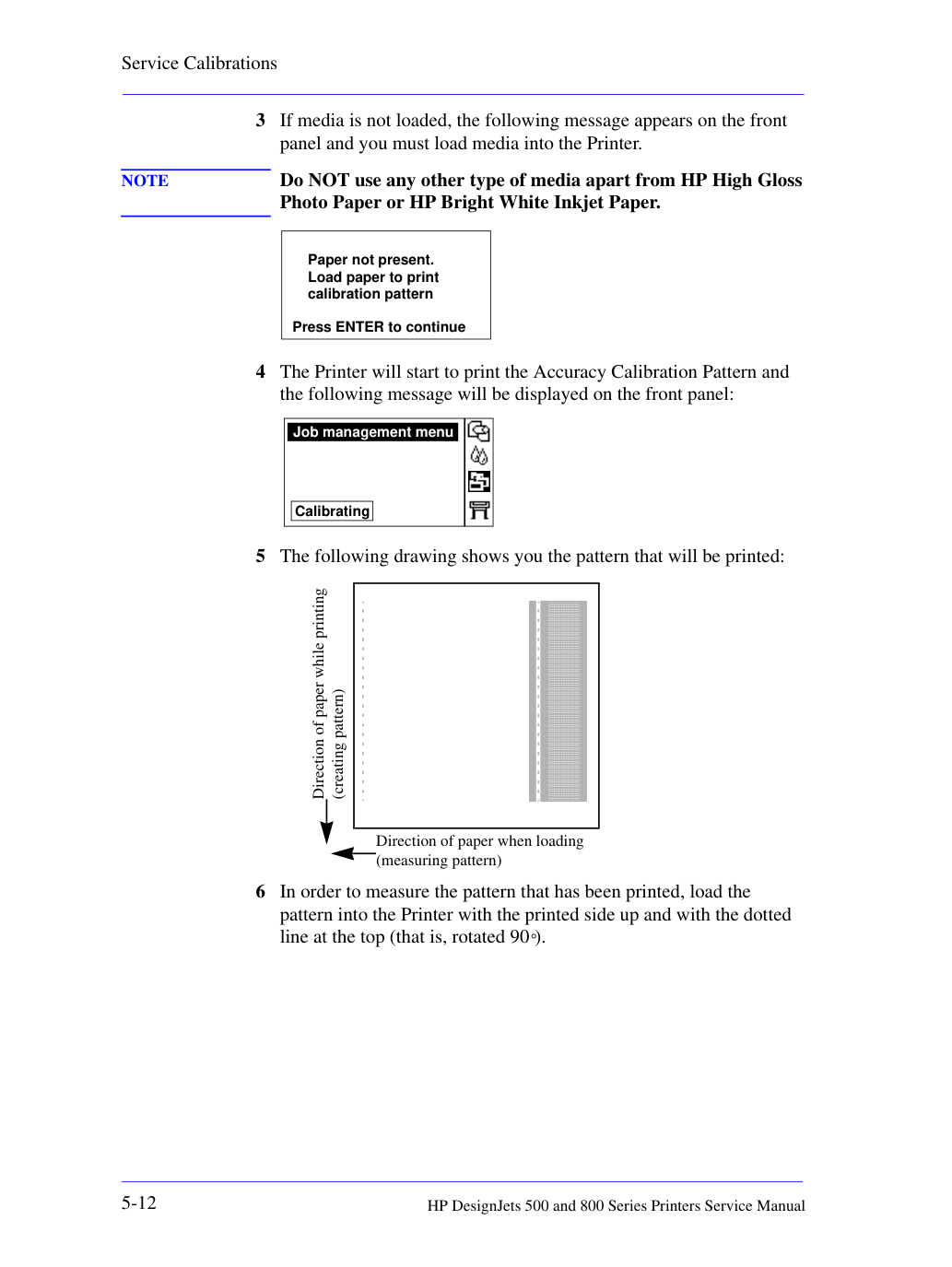

5 На следующем чертеже показан рисунок, который будет отпечатан:
6 Для измерения напечатанного шаблона загрузи шаблон в принтер напечатанной стороной вверх и пунктирной линией в верхней части (то есть повёрнутым на 90º).

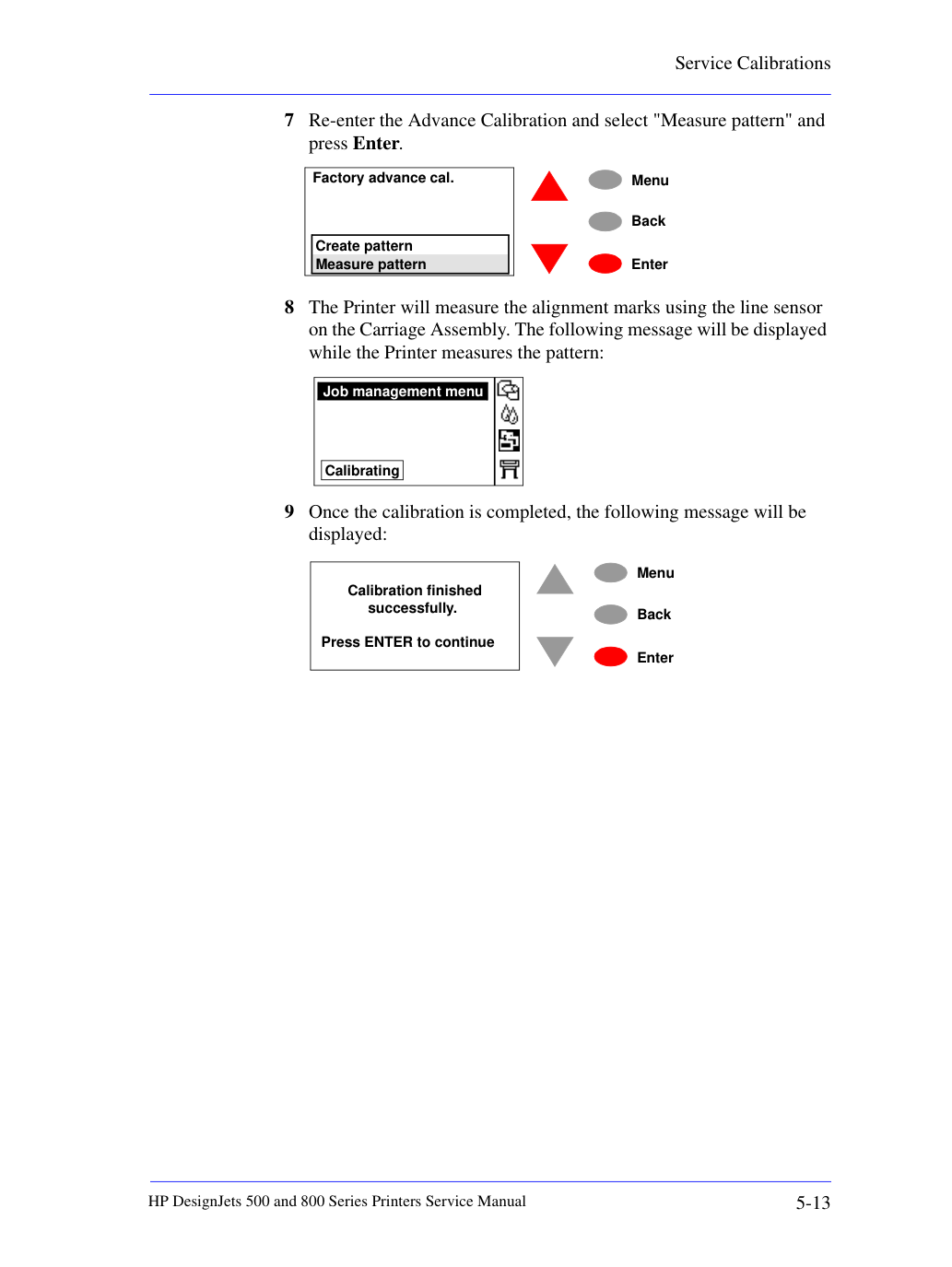

HP DesignJets 500 and 800 Series Printers Service Manual 7 Вернитесь в меню Advance Calibration и выберите "Measure pattern", затем нажмите Enter.
8 Принтер будет измерять метки выравнивания с помощью датчика линии (line sensor) на узле каретки (Carriage Assembly). При измерении шаблона будет отображаться следующее сообщение:
9 После завершения калибровки отобразится следующее сообщение:
