HP DesignJet 500 / 800 — 10 Функциональный обзор

HP DesignJets 500 and 800 Series Printers Service Manual Введение Эта глава содержит упрощенное описание схем и механических функций принтера HP DesignJet 500/800. Механический обзор и обзор печатной схемы (PCA) содержат функциональное описание работы принтера.

Всего 8 номеров по каталогу (SKU), которые описаны следующим образом:

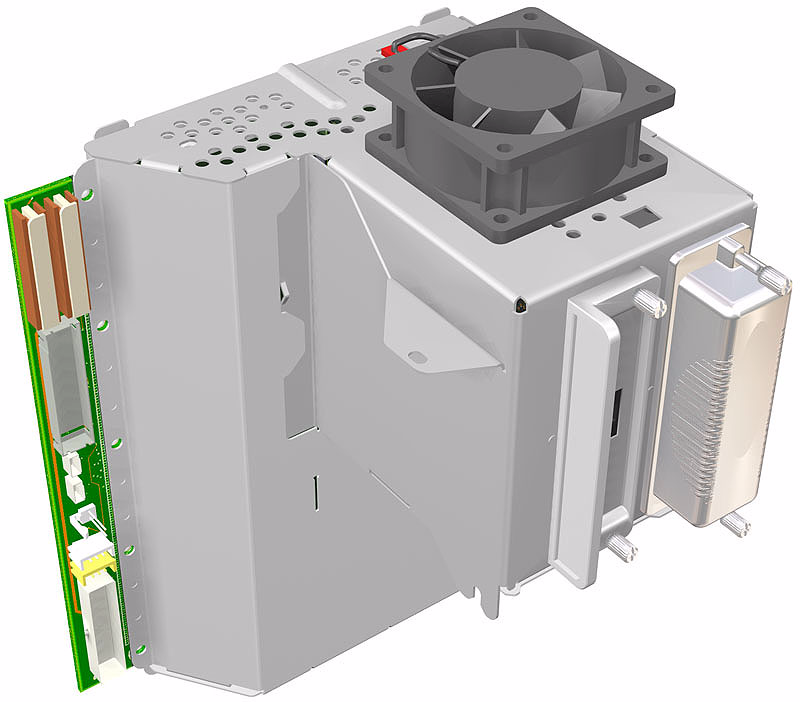

HP DesignJets 500 and 800 Series Printers Service Manual Электрическая система Введение Электроника двигателя принтера (Main PCA) управляется микросхемой Kayak ASIC. Kayak — это специализированная интегральная схема (ASIC), разработанная отделением принтеров Hewlett-Packard в Ванкувере, являющаяся сердцем цифровой электроники принтера с термическими чернильными струями большого формата.

Микросхема Kayak ASIC питается от кварцевого резонатора 15.975MHz, который через фазовый замок (PLL) повышается до 192MHz, затем снижается до частоты ColdFire 96MHz и далее снижается до 48MHz для внешней шины памяти.

Микросхема Kayak ASIC включает мегаячейку процессора Motorola CF3MRSX CF3_g. Как реализовано в Kayak, процессор с унифицированным кэшем 8KB имеет максимальную рабочую частоту 98MHz и на этой частоте способен обрабатывать примерно 70 MIPS.

Поддерживаются два физических слота EIO, в которые подключаются опциональные форматтеры и карты EIO. В настоящее время поддерживаются три варианта расширения.

Main PCA поставляется с встроенной памятью flash 2MB(x16), которая позволит как конечному пользователю, так и инженерам обслуживания обновлять код прошивки до последней доступной версии.

Всего будет загружено 16MB SDRAM (x32) или 32MB SDRAM (в зависимости от модели принтера) в PCA двигателя, что не позволяет пользователям произвести самостоятельное обновление памяти.

Схема из сервис-мануала
Схема из сервис-мануала

HP DesignJets 500 and 800 Series Printers Service Manual Шина памяти также используется для управления матрицей вентилей Navata. Navata — это настраиваемая ASIC для управления большинством датчиков принтера (оптические датчики ISS, прижимные колеса, цифровой кодер и т.д.), источником питания, драйвером сканирующего двигателя оси, вентилятором вакуума, передней панелью, кареткой и т.д.

16k последовательная EEPROM используется для хранения различных параметров калибровки линии и истории жизни принтера (количество отпечатков и т.д.).

PCA ISS также содержит EEROM, который содержит резервную копию всех критических параметров из Main EEROM.

Main PCA имеет аналоговую микросхему, которая управляет двумя двигателями постоянного тока (IDS и подачи бумаги) и одним шаговым двигателем (Service Station).

Эта микросхема, а также микросхема в PCA каретки управляются через последовательный интерфейс VPR от микросхемы Kayak ASIC на частоте тактовой шины 1.6MHz.

От Main PCA кабель взаимного соединения (Interconnect Cable) подключается к PCA взаимного соединения (расположенная на правой стороне принтера), который затем разделяется на различные подсистемы: передняя панель (Front Panel), PCA IDS, вентилятор аэрозоля, сервисная станция и датчики загрузки бумаги (прижимное колесо, датчик бумаги и кнопка бумаги).

Для драйвера двигателя каретки (Carriage Motor) и вентилятора вакуума реализованы два дискретных драйвера.

Main PCA поставляется с полностью защищенными драйверами двигателей для каретки, оси бумаги, сервисной станции и двигателей IDS. Любое короткое замыкание будет обнаружено и защищено.

Кабели в тракте (Trailing Cables) имеют блокирующий контур, который предотвращает включение напряжений в карету при неправильном подключении кабеля. Аналогичный подход использования интерблокирующей пары применяется в кабеле взаимного соединения (Interconnect Cable) для обеспечения правильного подключения.

Слоты EIO не допускают горячего подключения при включенном питании машины. Поэтому очень важно всегда отключать принтер перед вставкой карты EIO или форматтера, иначе Main PCA может быть повреждена.

Последовательный канал, предназначенный только для целей производства и обслуживания, будет изолирован от выводов Kayak с помощью GPIO в микросхеме Navata ASIC.

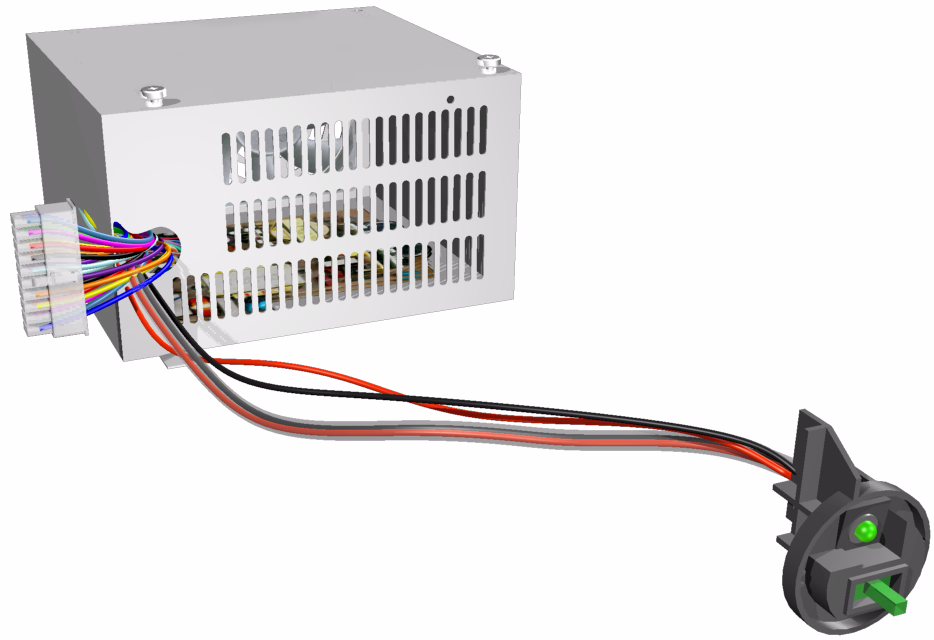

HP DesignJets 500 and 800 Series Printers Service Manual Блок питания (PSU) PSU используется для подачи электроэнергии, необходимой принтеру в любых условиях, и имеет следующие характеристики:

130W максимальной непрерывной средней мощности (171 W на пике) с корректором коэффициента мощности.

4 выхода с напряжениями +5.0V, +3.3V, +12V и +32V.

Работает с конвекционным охлаждением при минимальной нагрузке выхода +32V, но блок питания охлаждается принудительной циркуляцией воздуха вентилятора в корпусе блока питания при нагруженном выходе +32V.

Блок питания подключен непосредственно к выключателю питания и зеленому светодиоду, расположенному на передней панели принтера в нижнем левом углу.

Блок питания работает в диапазоне напряжений, описанном в следующей таблице:

Схема из сервис-мануала
Схема из сервис-мануала

HP DesignJets 500 and 800 Series Printers Service Manual Как объяснено ранее, блок питания обеспечивает +5.0V, +3.3V, +12V и +32V к Main PCA со следующими максимальными выходными токами:

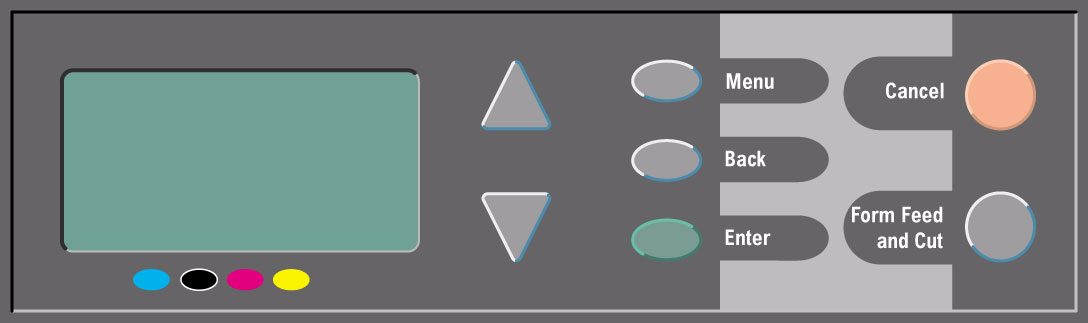

Пользователь может взаимодействовать с принтером двумя способами: с хоста через каналы I/O или непосредственно с передней панели. Передняя панель используется для отображения сообщений (например, статус машины или предупреждения), конфигурации принтера и отправки команд (например, отмена задания или печать демо).

Передняя панель имеет дисплей LCD, 7 кнопок (без светодиодов) и зуммер (для обеспечения звуковой обратной связи пользователю).

Дисплей передней панели представляет собой графический LCD с разрешением 128 x 64 пикселя. Каждый пиксель может быть активирован отдельно, и контроллер на плате передней панели позволяет отображать одновременно текст и графику. Передняя панель имеет позитивный отражающий дисплей для улучшения характеристик просмотра и НЕ имеет светодиодной подсветки.

Передняя панель подключена к Interconnect PCA и НЕ подключена непосредственно к Main PCA.

Схема из сервис-мануала
Схема из сервис-мануала

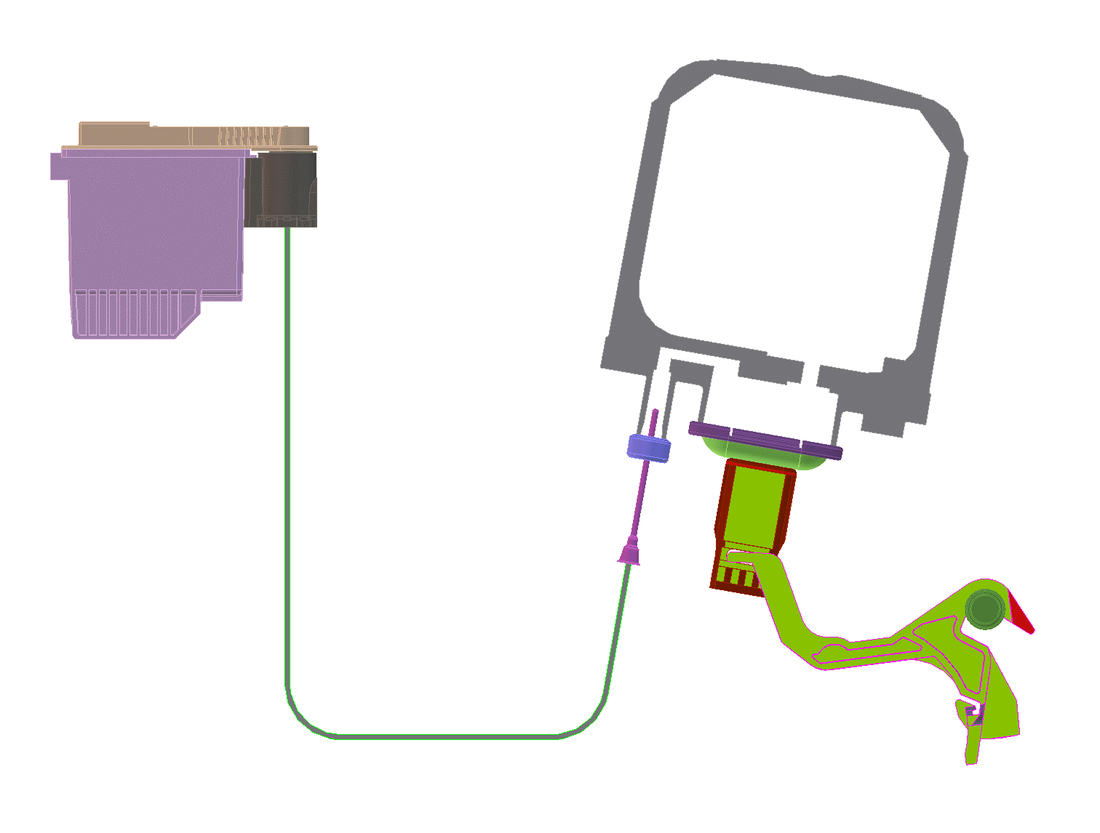

HP DesignJets 500 and 800 Series Printers Service Manual Система подачи чернил (IDS) Система подачи чернил (IDS) подает чернила из расположенных сбоку картриджей чернил через постоянно подключенные трубки в высокопроизводительные печатающие головки для принтеров HP DesignJet 500/800 Series. IDS состоит из двух основных подсистем:

Станция подачи чернил (ISS).

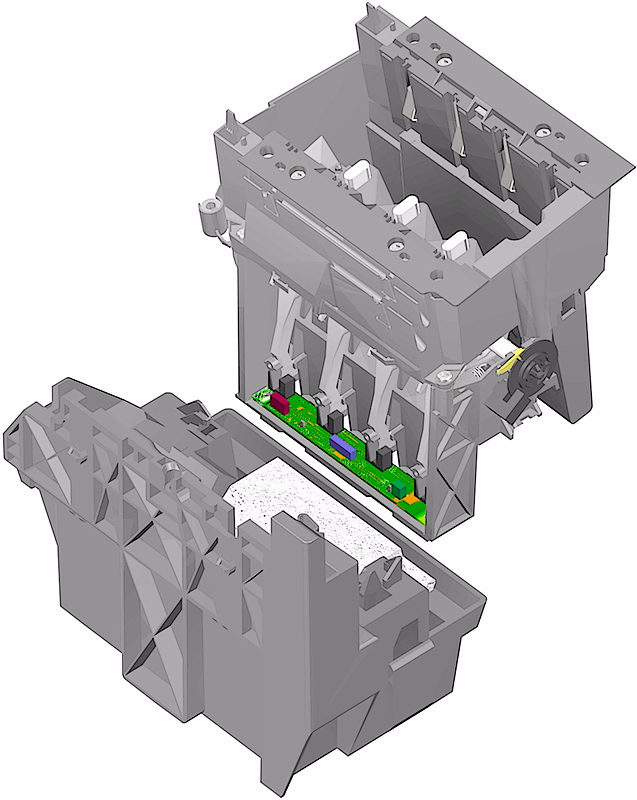

В принтере картриджи чернил расположены внутри станции подачи чернил (ISS). ISS расположена с правой стороны принтера и может работать с картриджами чернил объемом 69cc (для всех цветов).

ISS — это часть принтера, которая обеспечивает давление для подачи чернил из картриджей чернил в печатающие головки. Она имеет механизм для каждого из четырех картриджей чернил. Каждый механизм состоит из пружины, которая натягивается на коромысло, которое нажимает на подъемник, который создает давление в барабане. Имеется распределительный вал, приводимый в движение электрическим двигателем, который перемещает четыре подъемника вниз, нажимая на коромысло. ISS также имеет датчики, которые могут обнаруживать, когда камера насоса пуста и требует пополнения (путем нажатия подъемников).

Следующая диаграмма объясняет работу ISS:

Схема из сервис-мануала
Схема из сервис-мануала

HP DesignJets 500 and 800 Series Printers Service Manual Вот основные функции ISS:

Поддержка и размещение картриджей чернил.

Предотвращает неправильную установку цветов и чернил.

Обеспечивает электрическое соединение с картриджами чернил.

Размещает конец подачи узла трубок.

Включает ISS PCA, которая содержит резервную EEROM.

Схема из сервис-мануала
Схема из сервис-мануала

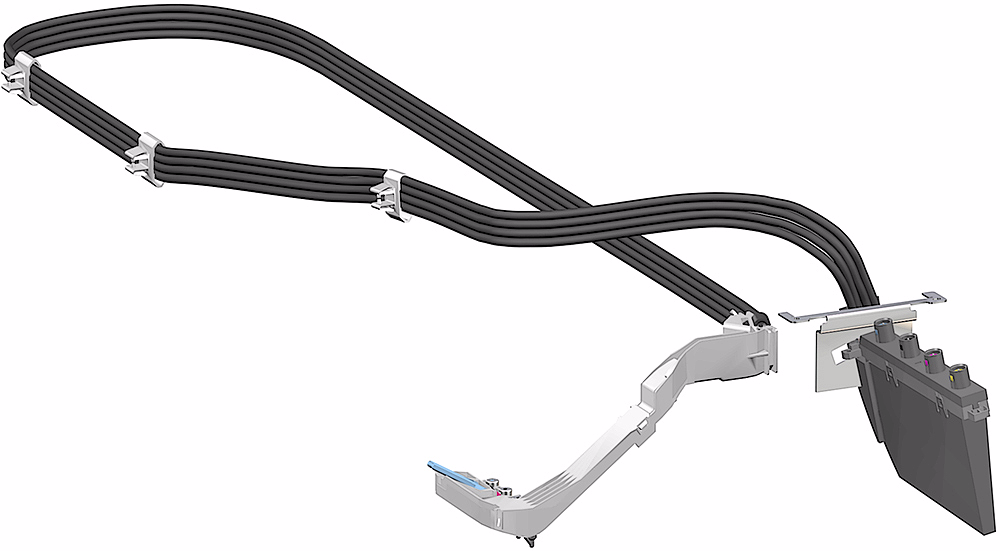

HP DesignJets 500 and 800 Series Printers Service Manual Узел трубок Узел трубок — это часть системы подачи чернил, которая физически подает чернила из картриджей чернил в ISS в печатающие головки в узле каретки. Чернила течют через гибкую трубку из ISS в каретку благодаря давлению, создаваемому насосным устройством в ISS.

На обоих концах трубок находятся гидравлические соединители, которые предназначены для предотвращения утечек чернил и минимизации попадания чернил на клиентов при взаимодействии с системой (например, при замене картриджей чернил или печатающих головок).

Хотя картриджи чернил остаются статичными в ISS, каретка движется взад и вперед вдоль оси сканирования принтера. Поэтому трубки должны быть гибкими, чтобы следовать этому движению.

Поскольку состояние чернил определяет их производительность на печатном носителе (и, следовательно, качество печати), узел трубок должен гарантировать свойства чернил, поступающих из картриджей чернил, до их подачи в печатающие головки. Это 'здоровое' состояние определяется максимальными потерями водяного пара и попаданием воздуха, которые чернила могут получить со временем.

Схема из сервис-мануала
Схема из сервис-мануала

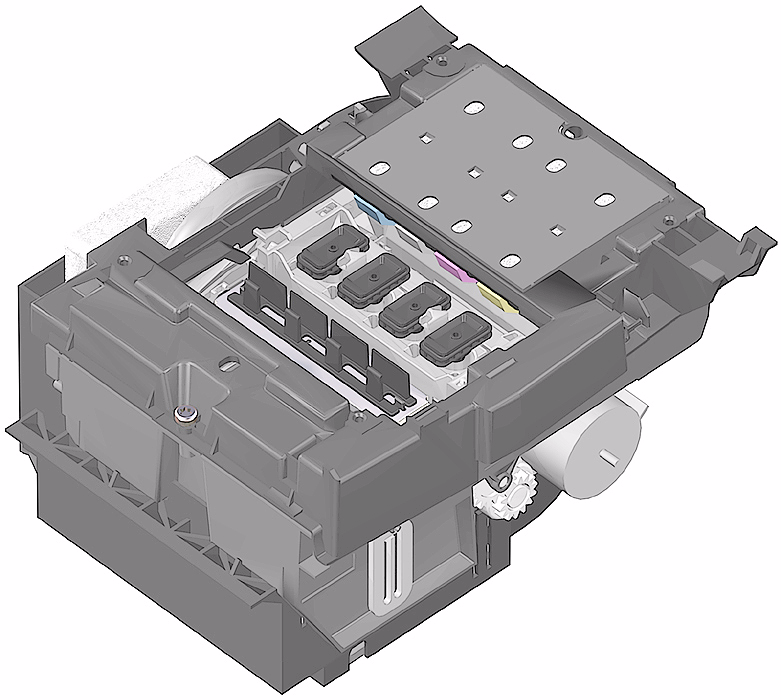

HP DesignJets 500 and 800 Series Printers Service Manual Сервисная станция Назначение сервисной станции — обслуживание печатающих головок для гарантии их производительности в течение указанного срока службы следующими способами:

Вытирание поверхности пластины сопел печатающих головок.

Нанесение растворителя на поверхность пластины сопел печатающих головок.

Колпачивание печатающих головок, когда они не печатают.

Печатающая головка также выполняет действие плевка для восстановления или обновления производительности сопла, поэтому сервисная станция содержит плевательницу для сбора чернил, что снижает риск утечки чернил. Вторая плевательница, которая выполняет ту же функцию, расположена на левой стороне принтера.

Функция вытирания заключается в удалении остатков чернил и внешних загрязнений с печатающей головки, чтобы сохранить хорошее выброс капель и производительность сопла на протяжении всего срока службы печатающей головки.

Для растворения чернил, распределенных по пластине сопла, и смазки щетки при истирании пластины сопла, на пластину сопла печатающих головок наносится некоторое количество растворителя и смазки (PolyEthileneGlycol 400) (также путем вытирания).

Также аэрозольный вентилятор расположен в нижней части сервисной станции, поэтому если аэрозольный вентилятор по какой-либо причине выходит из строя, весь узел (сервисная станция и аэрозольный вентилятор) должен быть заменен.

Схема из сервис-мануала
Схема из сервис-мануала
