HP Color LaserJet Enterprise M750 — Снятие и замена

← HP Color LaserJet Enterprise M750 — все главы инструкции

Стратегия удаления и замены Меры предосторожности при удалении и замене В этой главе описывается удаление и замена только сменяемых пользователем узлов (FRUs).

Замена FRU обычно является обратной операцией удаления. Примечания включены для предоставления указаний по сложным или критическим процедурам замены.

HP не поддерживает ремонт отдельных узлов или диагностику на уровне компонентов печатной платы (PCA).

Никогда не включайте и не обслуживайте изделие с снятой защитной крышкой узла сканера лазерного луча.

Отраженный луч, хотя и невидимый, может повредить зрение.

Листовые металлические детали могут иметь острые края. Будьте осторожны при работе с листовыми металлическими деталями.

Некоторые детали чувствительны к электростатическому разряду (ESD). Обратите внимание на напоминание о ESD при извлечении деталей изделия. Всегда выполняйте работы на защищенном от ESD рабочем столе или коврике. Если рабочий стол или коврик, защищенные от ESD, недоступны, заземлитесь, коснувшись листового металлического шасси перед касанием детали, чувствительной к ESD.

Защитите чувствительные к ESD детали, поместив их в пакеты ESD при их извлечении из устройства.

Не гните и не складывайте плоские гибкие кабели (FFC) при извлечении или установке.

Чтобы установить самонарезающий винт, сначала поворачивайте его против часовой стрелки для выравнивания с существующей резьбой, затем осторожно поворачивайте его по часовой стрелке для затягивания. Не перетягивайте. Если отверстие для самонарезающего винта повреждено, отремонтируйте отверстие или замените поражённый узел.

Для ясности в некоторых рисунках этого раздела показаны удаленные узлы, которые не требуется удалять для обслуживания изделия (например, узлы сканера и автоподатчика документов). Процедуры в этом руководстве верны для вашего изделия.

Отвертка Phillips #2 с магнитным наконечником и длиной вала 152 мм (6 дюймов) ПРИМЕЧАНИЕ:

Для лучшей посадки используйте отвертку JIS #2 Phillips для узла степлера/накопителя.

Всегда используйте отвертку Phillips (позиция 1). Не используйте отвертку Pozidriv (позиция 2) или какую-либо моторизованную отвертку. Они могут повредить винты или резьбу винтов.

Убедитесь, что компоненты заменены правильным типом винта. Использование неправильного винта (например, замена длинного винта на правильный более короткий винт) может привести к повреждению изделия или нарушению его работы. Не смешивайте винты, извлеченные из одного компонента, с винтами, извлеченными из другого компонента.

Полный список типов винтов и номеров деталей см. в разделе "Детали".

Серия принтеров HP Color LaserJet Enterprise M750 использует стратегию полевого ремонта. Дефектные детали диагностируются и заменяются на уровне узла полевой замены (FRU). Ремонт обычно начинается с использования внутренней диагностики изделия и следующего двухэтапного процесса:

Определите проблему в основной системе (например, сети или сервере, или в самом изделии).

Проведите диагностику проблемы, используя процедуры из раздела "Диагностика неисправностей".

После обнаружения дефектной детали изделие обычно можно отремонтировать на уровне узла путем замены FRU.

Некоторые механические узлы могут потребовать ремонта на уровне подузла. Компания Hewlett-Packard не поддерживает замену компонентов на печатных платах.

Пользователь заменяет картриджи тонера по мере их истощения. Дополнительные инструкции о других заменяемых пользователем деталях приведены в этом разделе.

Изделие отслеживает объем использования расходных материалов, заменяемых клиентом, путем подсчета количества страниц. Изделие предлагает пользователю заменить определенные элементы при истощении расходного материала или после печати определенного количества страниц.

Обмен картриджами тонера между изделиями может привести к неправильному отображению значений срока действия расходного материала и не рекомендуется.

Перед выполнением работ по обслуживанию ПРЕДУПРЕЖДЕНИЕ!

Выключите изделие, подождите 5 секунд, а затем отсоедините кабель питания перед попыткой обслужить изделие. Несоблюдение этого предупреждения может привести к серьезным травмам и повреждению изделия. Питание должно быть включено для определенных функциональных проверок при диагностике неисправностей. Однако источник питания должен быть отключен при извлечении деталей.

Поместите изделие на коврик ESD (если доступен). Если рабочий стол или коврик, защищенные от ESD, недоступны, заземлитесь, коснувшись листового металлического шасси перед касанием детали, чувствительной к ESD.

Переустановите картриджи тонера.

Верните всю бумагу в лотки.

Подключите кабель питания и включите изделие.

Выполните тесты качества печати путем печати с хост-компьютера, стекла сканера и автоподатчика документов.

Если для доступа к узлу необходимо удалить несколько компонентов, первый шаг процедуры удаления перечисляет все компоненты, которые необходимо удалить для доступа к этому узлу. Используйте эти списки для определения того, какие детали необходимо удалить перед удалением других деталей.

Процедуры извлечения и замены ПРИМЕЧАНИЕ:

Следующие узлы являются компонентами самостоятельного ремонта клиентом (CSR). Информацию об удалении крышек см. на странице 106 или информацию об основных узлах см. на странице 123.

Когда картридж для печати приближается к концу предполагаемого срока полезного использования, панель управления отображает сообщение с рекомендацией заказать замену. Изделие может продолжать печать с использованием текущего картриджа для печати до тех пор, пока панель управления не отобразит сообщение с инструкцией о замене картриджа, если вы не выбрали опцию переопределения сообщения в меню параметров расходных материалов.

Оставшийся ресурс картриджа используется для определения того, близок ли расходный материал или достигнут предполагаемый конец срока его использования. Оставшийся ресурс картриджа является приблизительным и зависит от типов печатаемых документов и других факторов.

Изделие использует четыре цвета и имеет отдельный картридж для печати для каждого цвета: черный (K), пурпурный (M), голубой (C) и желтый (Y).

Вы можете заменить картридж для печати, когда качество печати больше не приемлемо. Сообщение на панели управления также указывает цвет картриджа, который достиг конца своего предполагаемого срока полезного использования. Инструкции по замене указаны на этикетке картриджа для печати.

Если тонер попал на одежду, протрите его сухой тканью и постирайте одежду в холодной воде. Горячая вода закрепляет тонер в ткани.

Информация о переработке использованных картриджей для печати содержится в упаковке картриджа для печати.

Открой переднюю дверь. Убедись, что дверь полностью открыта.

Возьмитесь за ручку использованного картриджа для печати и извлеките его.

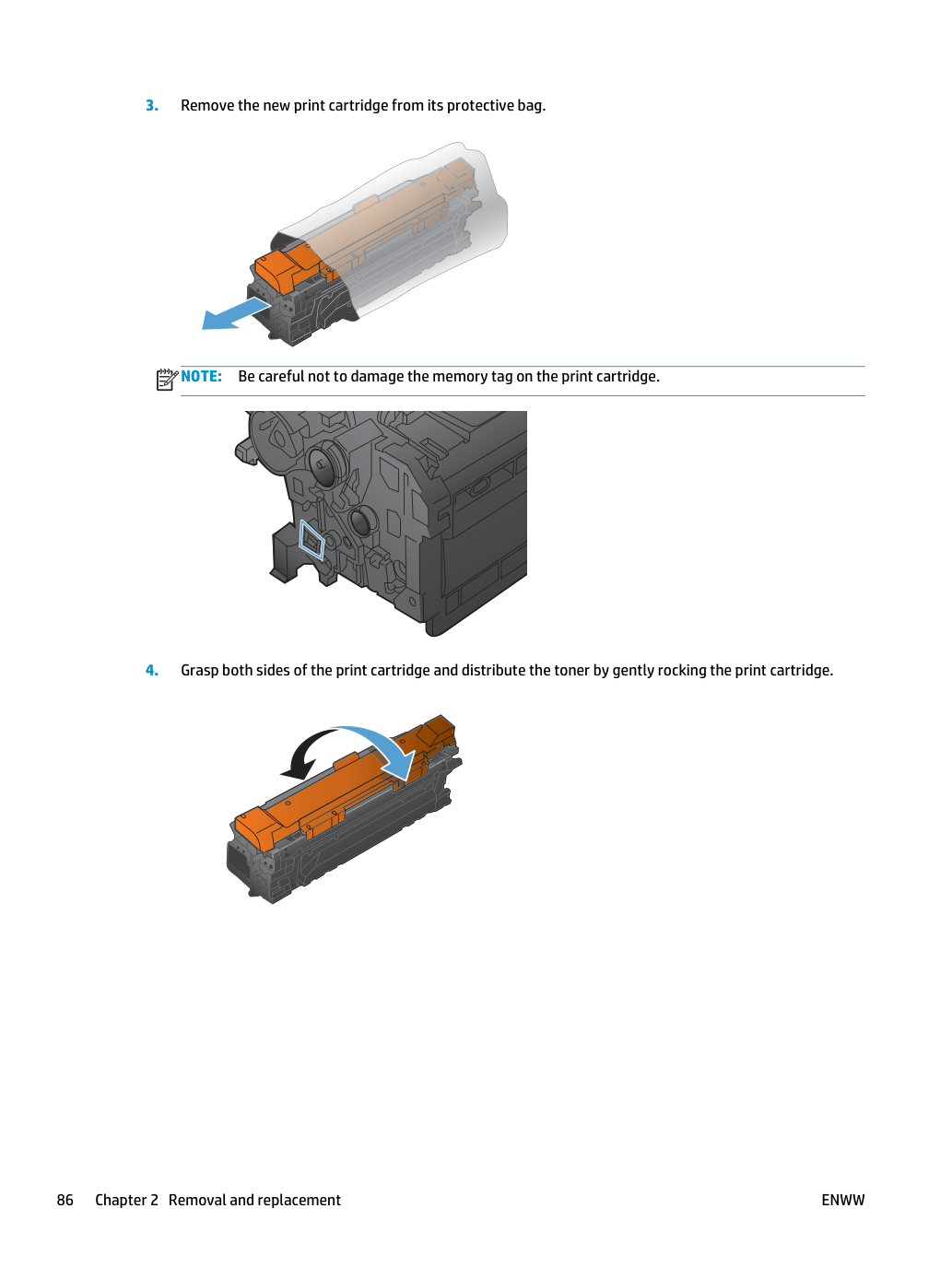

Извлеките новый картридж для печати из защитного пакета.

Будьте осторожны, чтобы не повредить метку памяти на картридже для печати.

Возьмитесь обеими руками за картридж для печати и распределите тонер, осторожно покачивая картридж для печати.

Снимите оранжевую защитную крышку с картриджа для печати. Положите защитную крышку на использованный картридж для печати, чтобы защитить его при доставке.

Избегайте длительного воздействия света.

Не касайтесь зеленого ролика. Это может повредить картридж.

Храните использованный картридж печати в защитном пакете, извлеченном из картриджа замены.

Информация о переработке использованных картриджей для печати содержится в упаковке картриджа для печати.

Выровняй картридж печати со слотом и вставь картридж печати до щелчка.

Блок сбора тонера (TCU) предназначен для одноразового использования. Не пытайтесь опорожнять блок сбора тонера и использовать его повторно. Для переработки выброшенного блока сбора тонера следуйте инструкциям, поставляемым с картриджем замены.

Откройте дверь доступа TCU (выноска 1) на задней панели изделия.

Возьмитесь за верхнюю часть TCU (выноска 2) и извлеките его из изделия.

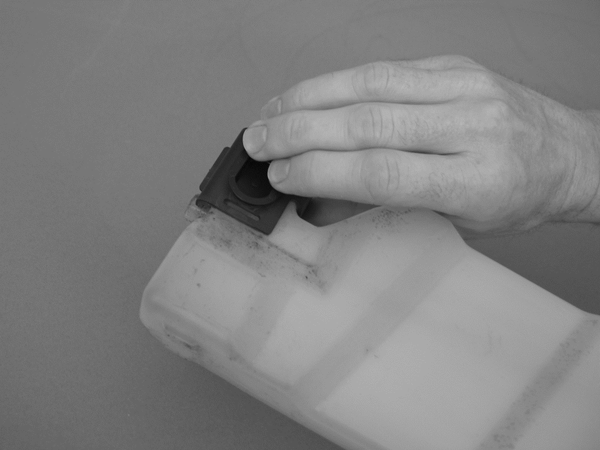

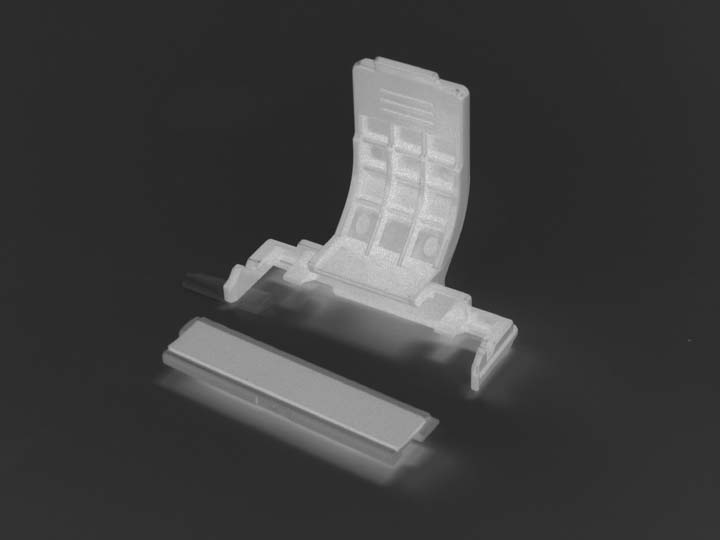

Снимите пробку с выброшенного TCU.

Установите пробку на выброшенный TCU перед тем, как поместить его в коробку и отправить на переработку.

Термоузел (Fuser) может быть горячим. Дайте достаточно времени после выключения устройства для охлаждения термоузла.

Возьмитесь за рукоятки и сожмите синие рычаги отпуска (выноска 1).

Вытяните термоузел (выноска 2) прямо из изделия для его извлечения.

Сбросьте установку New Fuser Kit на панели управления ПРИМЕЧАНИЕ:

Используйте эту процедуру для сброса внутреннего счетчика страниц при установке сменного термоузла.

На панели управления нажмите кнопку Home.

Используйте кнопку Down для выделения элемента Yes, затем нажмите OK для его выбора.

Не касайтесь пористой поверхности ролика, если вы не заменяете ролик. Жиры с кожи на ролике могут привести к проблемам с захватом бумаги.

Откройте лоток 1 (выноска 1), затем снимите крышку ролика подачи (выноска 2).

Раздвиньте фиксаторы ролика подачи (выноска 1) до тех пор, пока обе стороны не отпустят, затем извлеките ролик подачи (выноска 2).

Откройте лоток 1 (выноска 1), затем снимите крышку ролика подачи (выноска 2).

Извлеките инструмент (выноска 2), поставляемый с новой прокладкой сепарации (выноска 1).

Вставьте инструмент под прокладку сепарации.

Поверните верхнюю часть инструмента от изделия для освобождения прокладки сепарации, затем извлеките инструмент и прокладку сепарации вместе.

Рис. 2-11 Снять прокладку сепарации (лоток 1) (4 из 4) Совет по переустановке Вам не нужно использовать инструмент для установки новой прокладки сепарации. Нажмите новую прокладку рукой до щелчка в фиксаторе.

Извлеките лоток 2 из изделия.

На узле ролика сепарации сдвиньте рычаг (выноска 1) в сторону значка отпуска до щелчка в положение отпуска.

Поднимите узел ролика сепарации и извлеките его из изделия.

При установке узла ролика сепарации убедитесь, что он зафиксирован в заблокированном положении.

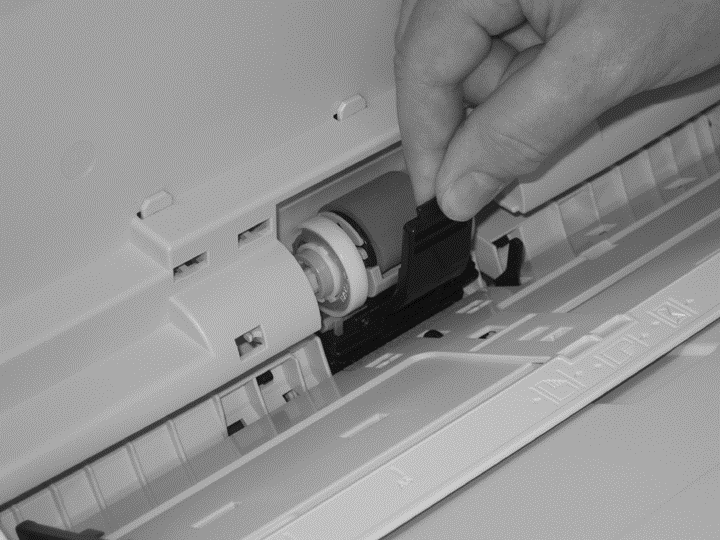

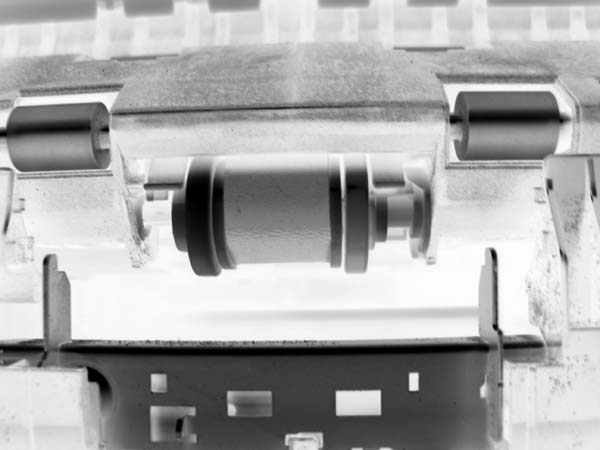

Поднимите один из двух рычагов (выноска 1) с обеих сторон ролика подачи, затем нажмите правую часть ролика в направлении стрелки.

Сначала вставьте левую часть ролика в изделие. Убедитесь, что сменный ролик зафиксирован на месте.

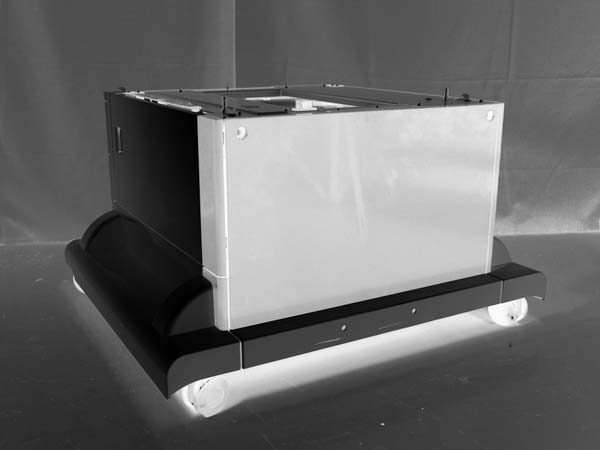

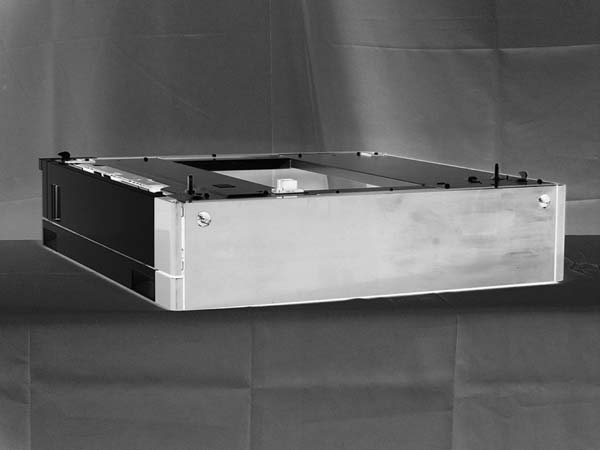

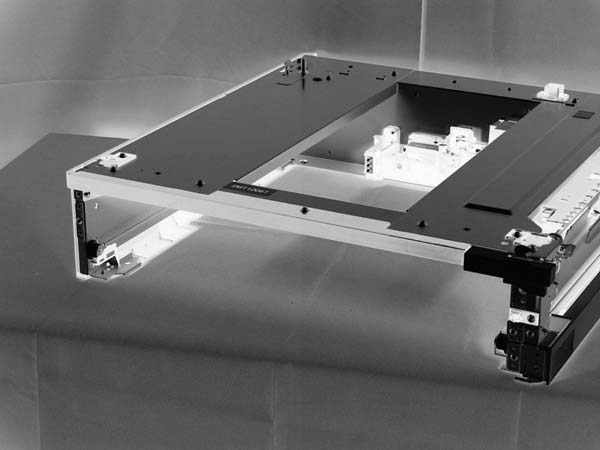

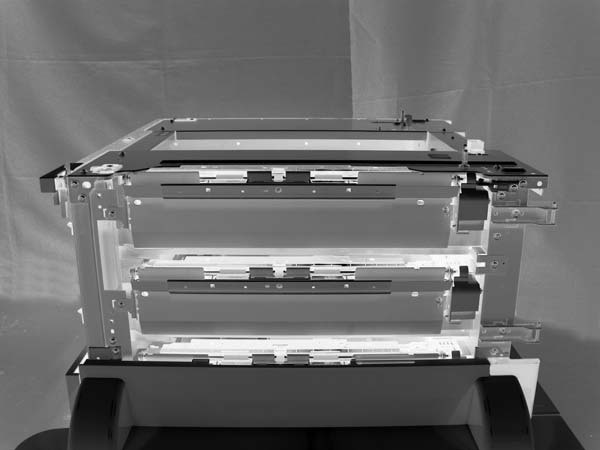

Ролик подачи, ролик сепарации и ролик подачи бумаги (1 x 500-листовая и 3 x 500-листовая подающие устройства) ПРЕДУПРЕЖДЕНИЕ:

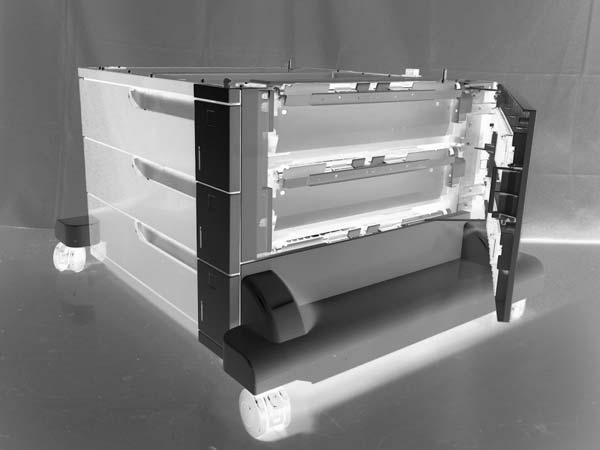

Вам не нужно отделять изделие от подающего устройства для извлечения этих роликов.

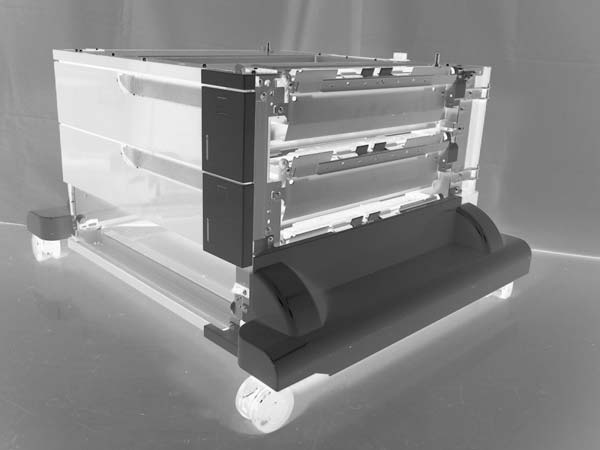

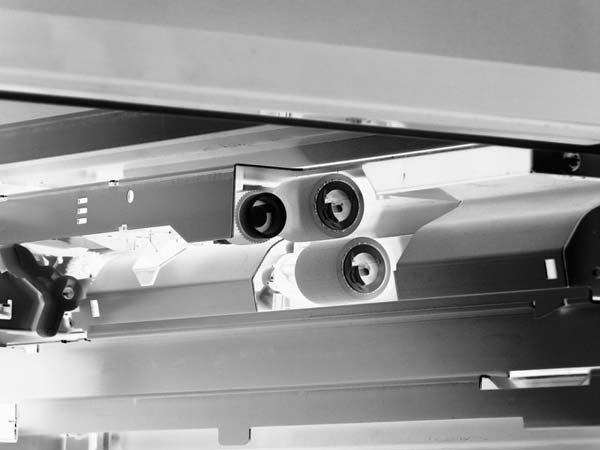

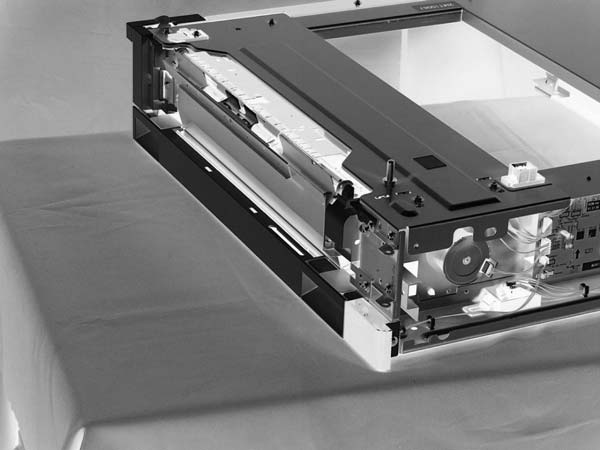

Извлеките кассету лотка 3 или лотка 4/5/6 из изделия, затем найдите ролики с правой стороны полости лотка.

Отпустите три фиксатора, затем вытяните ролики в направлении стрелки.

Рис. 2-16 Снять ролики 1 x 500 или 3 x 500 (2 из 2) Совет по переустановке При переустановке роликов убедитесь, что ролики зафиксированы на месте.

Не касайтесь пористой поверхности ролика, если вы не заменяете ролик. Жиры с кожи на ролике могут привести к проблемам с качеством изображения.

Если заменяется вторичный ролик переноса, HP рекомендует также заменить ITB. Если оба компонента заменяются одновременно, необходимо использовать меню панели управления для сброса пункта меню Transfer Kit. См. Сброс установки New Transfer Kit на панели управления на странице 99.

Возьмитесь за один из синих круглых элементов (выноска 1) на любом конце ролика переноса, затем поднимите ролик переноса (выноска 2) с изделия.

Поместите новый узел ролика на место с шестерней ролика (выноска 1) с правой стороны, затем нажмите, чтобы убедиться, что вал ролика надежно зафиксирован в фиксаторах ролика.

Не касайтесь черного пластикового ремня. Масла с кожи и отпечатки пальцев на ремне могут вызвать проблемы с качеством печати. Всегда размещайте ITB на плоской поверхности в безопасном и защищенном месте.

Если узел ITB заменяется, HP рекомендует также заменить вторичный ролик переноса.

Если оба компонента заменяются одновременно, необходимо использовать меню панели управления для сброса пункта меню Transfer Kit. См. Сброс установки New Transfer Kit на панели управления на странице 99.

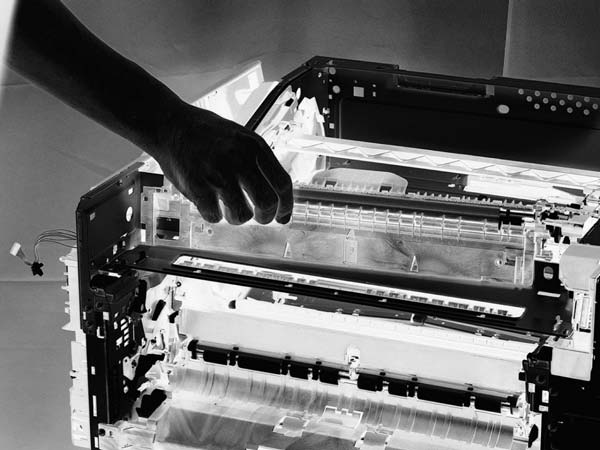

Используйте обе руки, чтобы взяться за синие рычаги (выноска 1), приложите небольшое давление вниз и вытяните ITB к себе под углом вниз.

Вытяните ITB из изделия до тех пор, пока два больших рукоятки не расширятся по правой и левой сторонам ITB.

Возьмитесь за большие рукоятки на ITB, вытяните его прямо из изделия до упора, затем потяните вверх для извлечения из изделия.

Промежуточный передающий ремень (ITB) — чувствительный компонент. Будьте осторожны при обращении с ремнем, чтобы не повредить его. Всегда размещайте промежуточный передающий ремень в безопасном защищенном месте.

Рис. 2-20 Снимите промежуточный ремень переноса (3 из 3) Совет при переустановке При установке сменного ремня переноса (ITB) удалите всю упаковочную ленту и защитный лист покрытия.

Сбросьте настройку набора нового ремня переноса на панели управления ПРИМЕЧАНИЕ:

Используйте эту процедуру для сброса внутреннего счетчика страниц при установке сменного ремня переноса (ITB) и вторичного ролика переноса.

На панели управления нажмите кнопку Home.

Используйте кнопку Down для выделения элемента Yes, затем нажмите OK для его выбора.

Не заменяйте лазерный сканер (laser scanner) и печатную плату форматера (formatter PCA) одновременно. Настройки лазерного сканера хранятся в ОЗУ форматера. При установке нового лазерного сканера он считывает настройки из форматера.

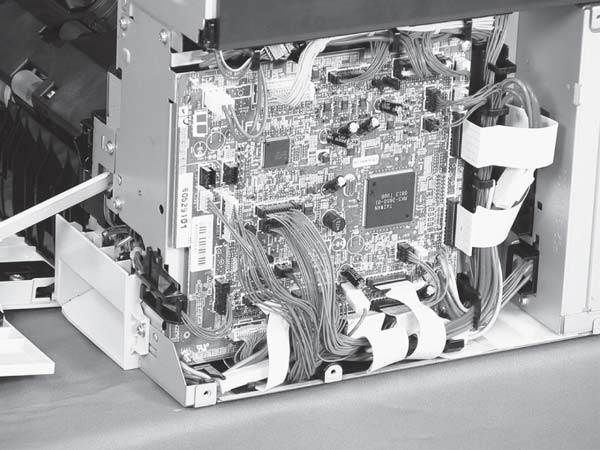

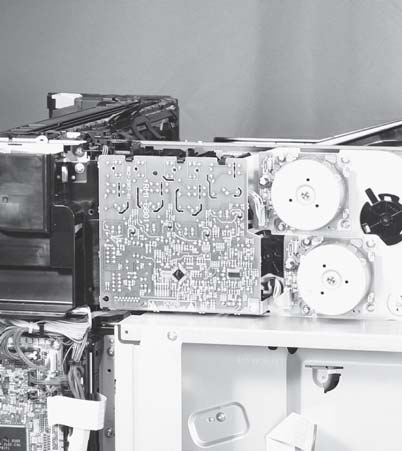

Не заменяйте печатную плату контроллера постоянного тока (DC controller PCA) и печатную плату форматера (formatter PCA) одновременно. Настройки печатной платы контроллера постоянного тока хранятся в ОЗУ форматера. При установке новой печатной платы контроллера постоянного тока она считывает настройки из форматера.

Печатная плата форматера (formatter PCA) для CP5525 не будет работать и может вызвать повреждения при установке в M750.

Убедитесь, что вы устанавливаете правильную печатную плату форматера (formatter PCA).

По возможности распечатайте страницу конфигурации перед заменой форматера. Может потребоваться передать серийный номер и информацию о счетчике страниц на новый форматер.

Отсоедините кабели связи (если установлены).

Убедитесь, что устройство отключено и кабель питания вынут из сети.

Плотно извлеките форматер из устройства. Поместите форматер на чистую, ровную, заземленную поверхность.

Рис. 2-23 Снимите форматер (3 из 3) Совет при переустановке Если печатная плата форматера (formatter PCA) была заменена, распечатайте страницу конфигурации и убедитесь, что серийный номер и информация о счетчике страниц были передены на печатную плату форматера (formatter PCA). Если они не были передены, используйте меню обслуживания для сброса этих значений.

Перед тем как продолжить, извлеки следующие компоненты:

Печатная плата форматера (formatter PCA). См. Печатная плата форматера (formatter PCA) на странице 100.

Снимите зашифрованный жесткий диск (HDD) ПРИМЕЧАНИЕ:

При установке сменного жесткого диска или модуля необходимо переустановить микропрограмму устройства.

См. Обновления продукта на странице 535.

Отпустите один фиксатор (выноска 1), а затем отпустите один разъем (выноска 2).

Снимите твердотельный модуль ПРИМЕЧАНИЕ:

При установке сменного жесткого диска или модуля необходимо переустановить микропрограмму устройства.

См. Обновления продукта на странице 535.

Отсоедините твердотельный модуль от печатной платы форматера (formatter PCA), а затем снимите его.

Откройте переднюю дверцу и правую дверцу.

Снимите два винта (выноска 1), а затем отпустите два фиксатора (выноска 2).

Отпустите 3 фиксатора (выноска 1) с правой стороны узла.

Поддержите узел, отпустите один крепеж кабеля (выноска 1), а затем отсоедините два разъема (выноска 2). Снимите узел.

Извлеките лоток 2 из изделия.

Снимите три винта (выноска 1). Начиная с левой стороны крышки, отпустите шесть фиксаторов (выноска 2), а затем снимите крышку с устройства.

Открытие дверцы сборника тонера может упростить отпускание фиксаторов с левой стороны крышки.

Если передняя дверца не закрывается после переустановки левой крышки, убедитесь, что два фиксатора с правой стороны крышки правильно совмещены с корпусом устройства.

Снимите пять винтов (выноска 1), а затем снимите крышку (выноска 2) с устройства.

Откройте дверцу доступа к модулю сборки тонера (выноска 1), снимите модуль сборки тонера, а затем отпустите рычаг связи (выноска 2) с левой стороны дверцы.

Частично закройте дверцу так, чтобы правый рычаг связи (выноска 1) мог проскользнуть мимо упора (выноска 2) на дверце, а затем отсоедините рычаг связи от дверцы.

Не отсоединяйте правый рычаг связи при полностью открытой дверце. Это может привести к отсоединению пружины рычага связи.

для снятия дверцы доступа.

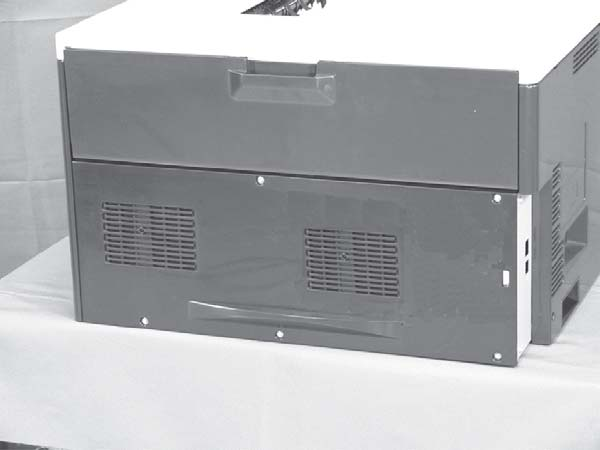

Снимите заднюю крышку. См. Задняя крышка на странице 111.

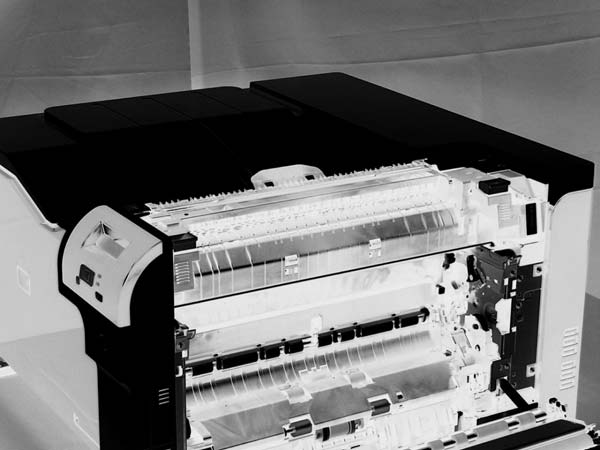

Снимите два винта (выноска 1), отпустите один фиксатор (выноска 2), а затем снимите крышку.

Заземляющая пружина на задней части крышки может легко сместиться. Будьте осторожны и не потеряйте её.

См. Переустановка правой задней крышки на странице 114.

Убедитесь, что заземляющая пружина (выноска 1) правильно установлена перед переустановкой правой задней крышки (right-rear cover).

Перед тем как продолжить, извлеки следующие компоненты:

Правая передняя крышка и узел панели управления (right-front cover and control-panel assembly). См. Правая передняя крышка и узел панели управления (right-front cover and control-panel assembly) на странице 108.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Снимите заднюю крышку. См. Задняя крышка на странице 111.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Откройте сборку правой дверцы, а затем снимите четыре винта (выноска 1).

Откройте дверь сборника тонера.

Отожми два фиксатора (позиция 1), затем извлеки крышку (позиция 2).

Снимите панель управления. См. Right-front cover and control-panel assembly на странице 108.

Снимите один винт (позиция 1) и направляющую внутренней крышки (позиция 2).

Как показано на рисунке 2-43 Remove the front-door assembly (2 of 4) на странице 117, при снятии направляющей внутренней крышки (позиция 3) удерживайте внутреннюю крышку (позиция 4) одной рукой, чтобы предотвратить её пружинное возвращение.

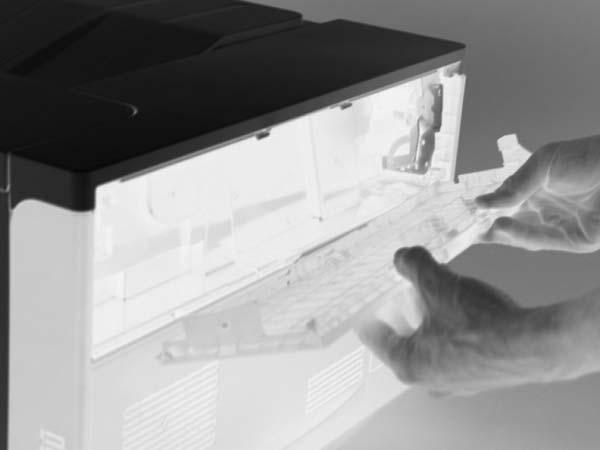

Закройте внутреннюю крышку, затем отожмите две защёлки на каждом фиксаторе (позиция 1) небольшой плоской отвёрткой (позиция 2).

Каждая защёлка расположена на конце фиксатора, ближайшего к аппарату.

Установите дверь в положение, показанное ниже (позиция 1), затем сдвиньте переднюю дверную сборку в направлении, указанном стрелкой, чтобы снять её с аппарата.

Снимите следующие компоненты:

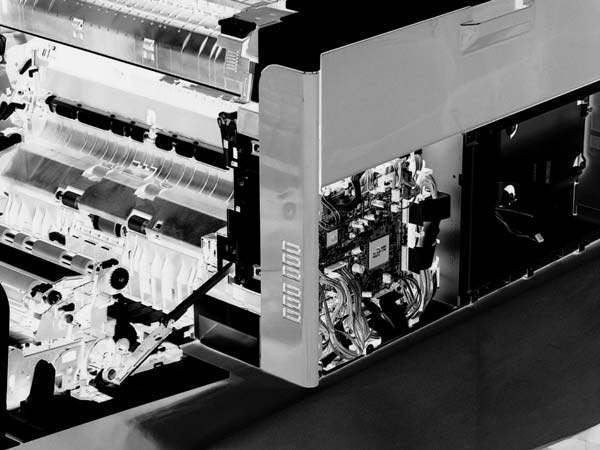

Снимите один винт (позиция 1), отожмите рычаг связи (позиция 2), затем отсоедините два разъёма (J152 и J112) на DC controller (позиция 3).

Рычаг связи находится под прижимом пружины и втягивается в аппарат.

Осторожно отожмите одну защёлку (позиция 1), затем снимите крышку кабеля (позиция 2).

Отожмите одну защёлку (позиция 1), затем снимите направляющую (позиция 2).

Отожмите жгуты проводов от направляющей при её снятии.

Снимите один винт (позиция 1), затем отожмите рычаг связи (позиция 2).

Снимите два винта (позиция 1), снимите петлю (позиция 2), затем сдвиньте правую дверную сборку (позиция 3) влево, чтобы снять её.

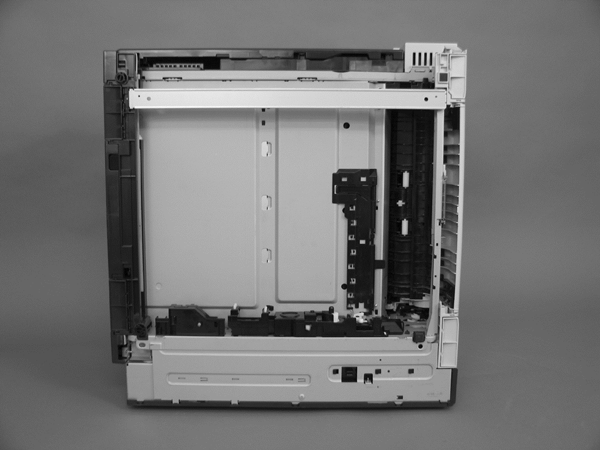

Для ясности некоторые фотографии в этой главе показывают снятые компоненты, которые не нужно снимать при обслуживании устройства. При необходимости снимите компоненты, указанные в начале процедуры, перед обслуживанием устройства.

Перед тем как продолжить, извлеки следующие компоненты:

Печатная плата форматера (formatter PCA). См. Печатная плата форматера (formatter PCA) на странице 100.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Снимите девять винтов (позиция 1), затем сдвиньте корпус модуля форматера (позиция 2) в сторону от DC controller, чтобы снять его.

Перед тем как продолжить, извлеки следующие компоненты:

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

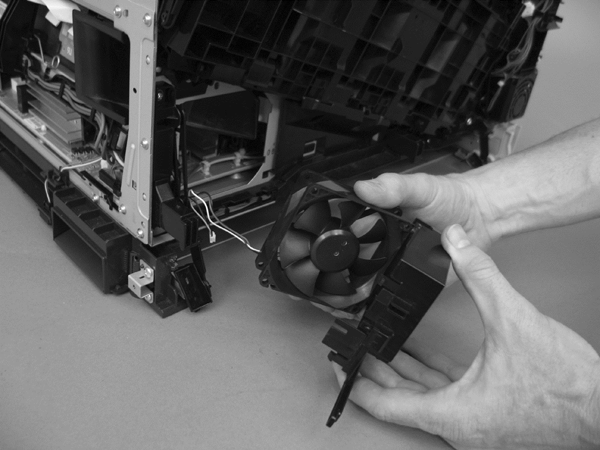

На левой стороне аппарата сожмите и снимите воздуховод вентилятора (позиция 1), затем отсоедините два плоских кабеля (позиция 2).

Отожмите одну защёлку (позиция 1), затем сдвиньте кабельный направитель (позиция 2) в направлении, указанном стрелкой.

Снимите кабельный направитель (позиция 2) и плоские кабели (позиция 3) вместе, затем снимите одну пружину (позиция 4).

Держа за рукоятку (позиция 1), потяните лазер/сканер (позиция 2) слегка вверх, затем выньте его из аппарата.

Не трогайте защитную стеклянную полосу на верхней части узла.

При переустановке узла совместите его с направляющими с левой стороны отверстия.

При переустановке узла совместите штифт на нижней части узла с отверстием в аппарате. После вставки узла в аппарат может потребоваться слегка потянуть узел вперёд, чтобы штифт вошёл в отверстие.

Выполните две полные калибровки с панели управления после замены лазера/сканера.

Перед тем как продолжить, извлеки следующие компоненты:

Узел сепаратора лотка 2. См. Separation roller assembly (Tray 2) на странице 94.

ITB. См. Intermediate transfer belt (ITB) на странице 98.

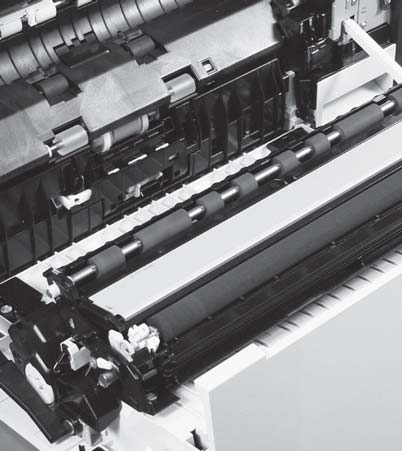

Откройте правую дверь, вытяните одну защёлку (позиция 1), потяните нижнюю часть крышки кабеля вперёд, затем потяните вверх, чтобы снять крышку кабеля (позиция 2).

Разъёмы могут быть скрыты за узлом.

Вытяните одну защёлку (позиция 1), затем сдвиньте направляющую (позиция 2) вправо, чтобы снять её.

Снимите два винта (позиция 1), переместите флажок датчика регистрации (позиция 2) в верхнее положение, затем потяните узел захвата бумаги (позиция 3) на себя, чтобы снять его.

Переустановка узла захвата бумаги. Используйте приведённые ниже шаги для переустановки узла захвата бумаги. Если вы устанавливаете сменный узел, см. также Installing a replacement paper pickup assembly на странице 133 после завершения этих шагов.

При сборке узла захвата бумаги (позиция 1) флажок датчика (позиция 2) мешает. Обязательно удерживайте флажок датчика при сборке.

Убедитесь, что флажок датчика правильно установлен и движется правильно после сборки узла захвата бумаги.

Используйте меню Service для сброса пункта меню New Registration Roller и введите значение Media Sensor Value из сменного узла захвата бумаги.

Используйте кнопки со стрелками для ввода кода доступа, затем нажмите кнопку OK.

Нажмите кнопку со стрелкой вниз, чтобы выделить меню New Registration Roller, затем нажмите кнопку OK.

Нажмите кнопку со стрелкой вниз, чтобы выделить пункт Yes, затем нажмите кнопку OK.

Используйте кнопки со стрелками для ввода кода доступа, затем нажмите кнопку OK.

Нажмите кнопку со стрелкой вниз, чтобы выделить меню Media Sensor Value, затем нажмите кнопку OK.

Используйте кнопки со стрелками для ввода значения датчика носителя, найденного на сменном узле.

Нажмите кнопку OK для сохранения значения.

Перед тем как продолжить, извлеки следующие компоненты:

Узел ролика отделения кассеты. См. Узел ролика отделения (Лоток 2) на странице 94.

Промежуточный ремень передачи (ITB). См. Промежуточный ремень передачи (ITB) на странице 98.

Узел привода подачи кассеты. См. Узел подачи бумаги на странице 128.

Нажмите вниз на язычок (поз. 1), затем потяните верхнюю часть крышки для снятия крышки (поз. 2). Может потребоваться плоская отвёртка для нажима на язычок.

Отсоедините один разъём (поз. 1), затем отсоедините нижнюю часть пружины (поз. 2) на правом конце. При необходимости используйте пинцет или плоскогубцы для отсоединения пружины.

Отсоедините нижнюю часть одной пружины (поз. 1) на левом конце.

Освободите одну из поворотных петель датчика позиционирования с валов (поз. 1), потяните этот конец узла (поз. 2), затем повторите процедуру на другой поворотной петле.

Перед тем как продолжить, извлеки следующие компоненты:

ITB. См. Intermediate transfer belt (ITB) на странице 98.

1 x питатель на 500 листов. См. Узел питателя на 500 листов на странице 211.

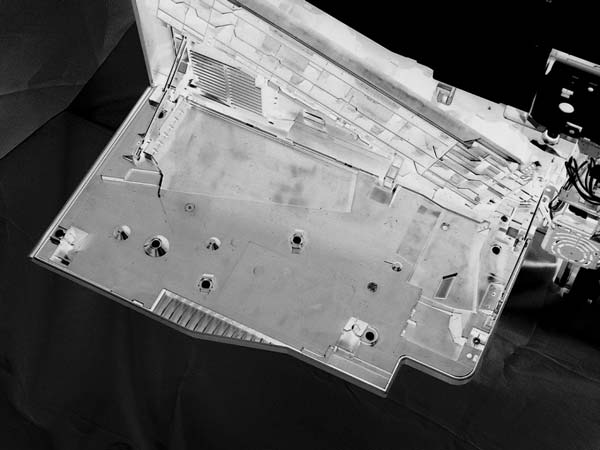

Убедитесь, что правая дверь закрыта, затем поверните аппарат так, чтобы передняя сторона была сверху.

Освободите язычок (поз. 1), затем потяните вверх для снятия крышки (поз. 2).

Отсоедините два разъёма (поз. 1), удалите один винт (поз. 2), затем снимите узел привода подъёмника (поз. 3).

При переустановке узла привода подъёмника убедитесь, что язычки правильно совмещены.

Перед тем как продолжить, извлеки следующие компоненты:

ITB. См. Intermediate transfer belt (ITB) на странице 98.

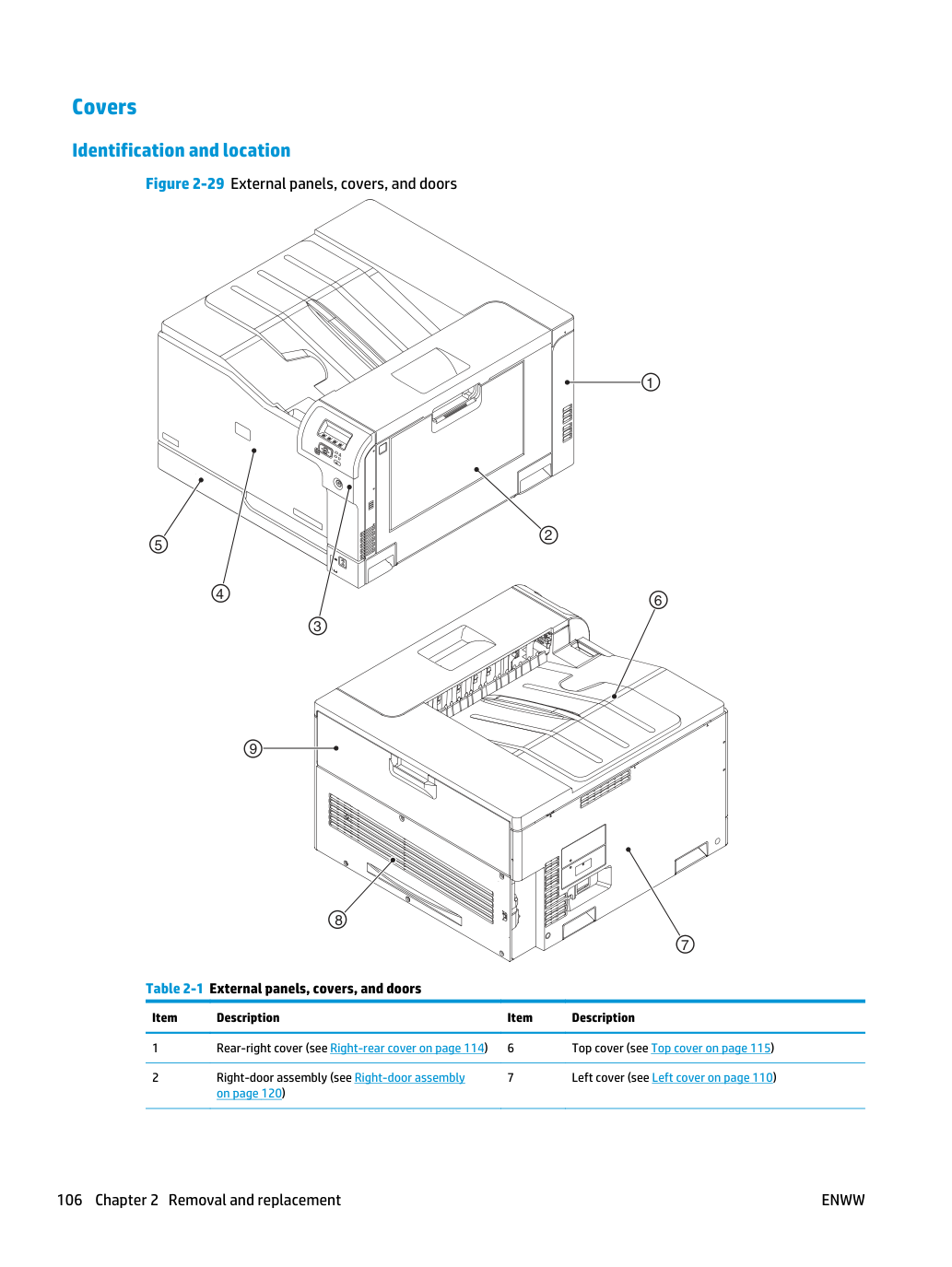

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

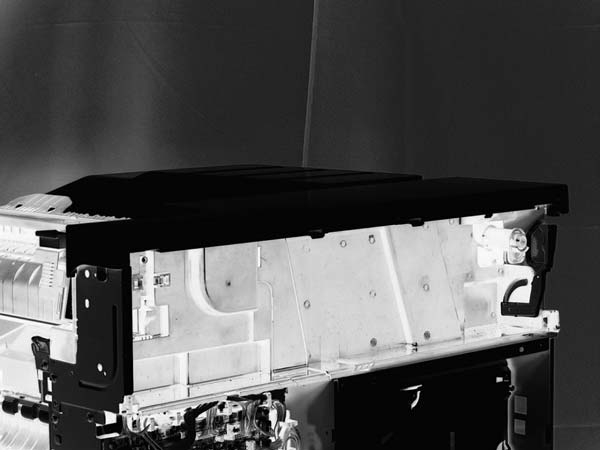

Откройте переднюю дверь (поз. 1) наполовину, затем нажмите вверх на верхнюю часть рычага связи (поз. 2) для его отсоединения от шасси аппарата.

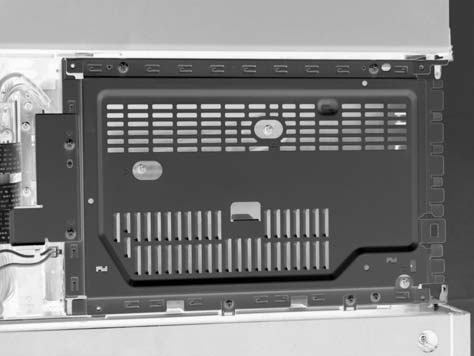

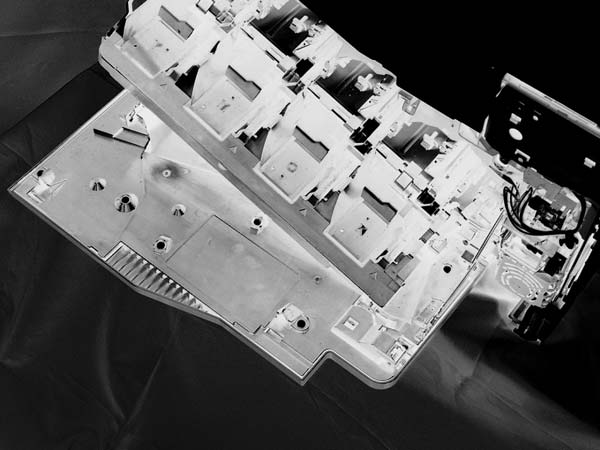

Удалите три винта (поз. 1), освободите четыре язычка (поз. 2), затем снимите верхний направляющий узел картриджа (поз. 3).

Отсоедините один разъём (поз. 1), затем освободите кабели (поз. 3) от зажима кабеля (поз. 2).

Освободите один язычок (поз. 1), затем сдвиньте передний направляющий узел ремня ITB (поз. 2) в направлении, указанном стрелкой, для его снятия.

Перед тем как продолжить, извлеки следующие компоненты:

ITB. См. Intermediate transfer belt (ITB) на странице 98.

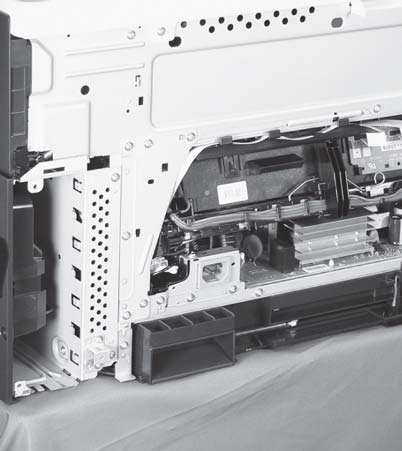

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Отсоедините один разъём (поз. 1), освободите один язычок (поз. 2), затем сдвиньте задний направляющий узел ремня ITB (поз. 3) в направлении, указанном стрелкой, для его снятия.

Перед тем как продолжить, извлеки следующие компоненты:

Узел сбора тонера. См. Узел сбора тонера на странице 88.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Дверь доступа к узлу сбора тонера. См. Дверь доступа к узлу сбора тонера на странице 112.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Отожми один фиксатор (позиция 1), затем извлеки крышку (позиция 2).

Отсоедините один разъём (поз. 1), удалите три винта (поз. 2), затем снимите узел датчика полноты бункера остаточного тонера (поз. 3).

При снятии убедитесь, что белая шестерня (поз. 4) не выпадает из узла. Белая шестерня может остаться на аппарате и не извлечься вместе с узлом.

Если белая шестерня (поз. 1) была извлечена вместе с узлом датчика полноты бункера остаточного тонера, осторожно снимите её с узла.

Совместите плоскую часть шестерни с соответствующей плоской частью приводного вала.

Установите шестерню на вал перед установкой узла датчика полноты бункера остаточного тонера.

Замена узла главного привода займёт у опытного сервис-техника примерно четыре часа. Кроме того, велика вероятность возникновения дополнительных проблем, вызванных этой процедурой обслуживания. Внимательно оцените возможность замены всего аппарата вместо этого ремонта.

Перед тем как продолжить, извлеки следующие компоненты:

Узел сбора тонера. См. Узел сбора тонера на странице 88.

Печатная плата форматера (formatter PCA). См. Печатная плата форматера (formatter PCA) на странице 100.

Корпус форматтера. См. Корпус форматтера на странице 123.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Дверь доступа к узлу сбора тонера. См. Дверь доступа к узлу сбора тонера на странице 112.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Датчик полноты бункера остаточного тонера. См. Датчик полноты бункера остаточного тонера на странице 145.

Отсоедините три разъёма (поз. 1) и один FFC (поз. 2).

Удалите один винт (поз. 1), затем снимите листовую пластину (поз. 2).

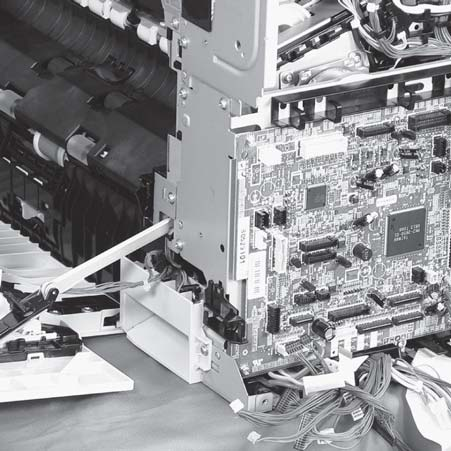

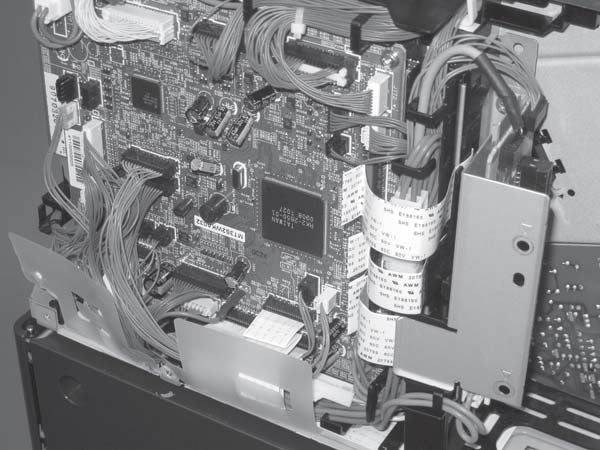

Отсоедините двадцать два разъёма и шесть FFC на контроллере постоянного тока PCA (поз. 1).

При переустановке контроллера постоянного тока три разъёма (поз. 2) должны быть свободны.

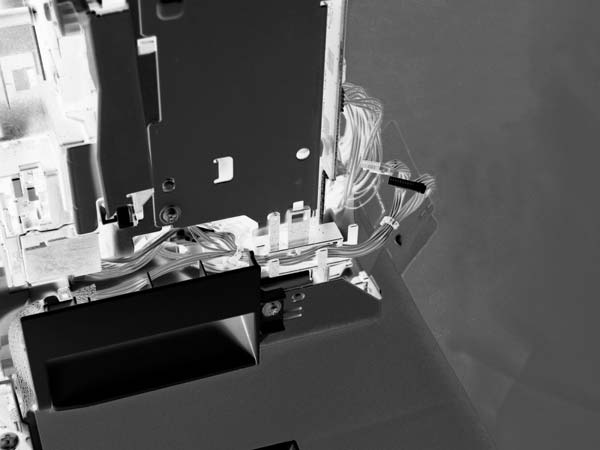

Отсоедините три промежуточных разъёма (поз. 1), затем освободите жгуты проводов (поз. 3) от направляющих (поз. 2).

Отожмите одну защёлку (позиция 1), затем снимите направляющую (позиция 2).

Отожмите жгуты проводов от направляющей при её снятии.

Удалите пять винтов (поз. 1), затем снимите контроллер постоянного тока и две листовые опорные пластины.

Осторожно вынимайте FFC из пластины, чтобы избежать повреждения при снятии контроллера постоянного тока и двух листовых опорных пластин.

(поз. 3), затем снимите PCA драйвера (поз. 4).

и узел держателя PCA (поз. 3).

Отожми один фиксатор (позиция 1), затем извлеки крышку (позиция 2).

Удалите один винт (поз. 1), освободите четыре язычка (поз. 2), затем снимите блок питания высокого напряжения развития (поз. 3).

При переустановке PCA блока питания посмотрите сквозь отверстия на PCA (поз. 4) и убедитесь, что пружины контактов правильно расположены на задней стороне PCA.

Снять один винт (позиция 1), отпустить четыре фиксатора (позиция 2), затем отделить первый источник питания высокого напряжения передачи (позиция 3) от устройства.

PCA по-прежнему подключена к устройству. Отсоединить один разъём (позиция 4) на задней стороне PCA для её извлечения.

При переустановке источника питания PCA посмотреть через отверстия на PCA (позиция 5) и убедиться, что контактные пружины правильно расположены на задней стороне PCA.

Снять два винта (позиция 1), затем снять кронштейны из листового металла (позиция 2).

Отсоединить один разъём (позиция 1), отпустить один фиксатор (позиция 2), сдвинуть направляющую кабеля (позиция 3) влево для её отпускания, затем убрать направляющую в сторону.

Может быть легче отсоединить разъём, если отпустить его из держателя.

Использовать отвёртку с плоским лезвием малого размера для отпускания одного фиксатора (позиция 1), затем снять держатель датчика (позиция 2).

Отсоединить один разъём (позиция 1), затем снять узел датчика.

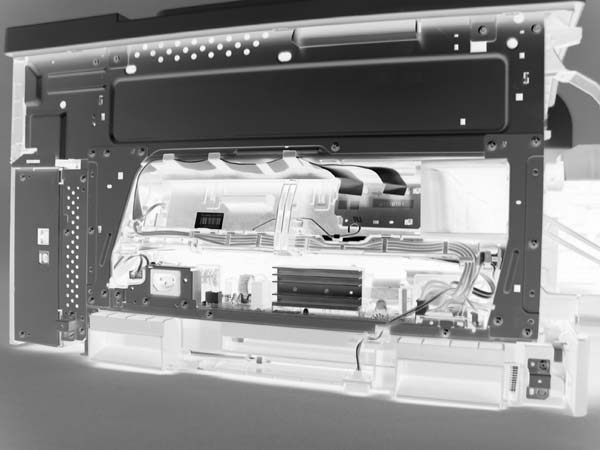

Отсоединить шесть разъёмов (позиция 1), затем отпустить жгуты проводов от направляющих (позиция 2).

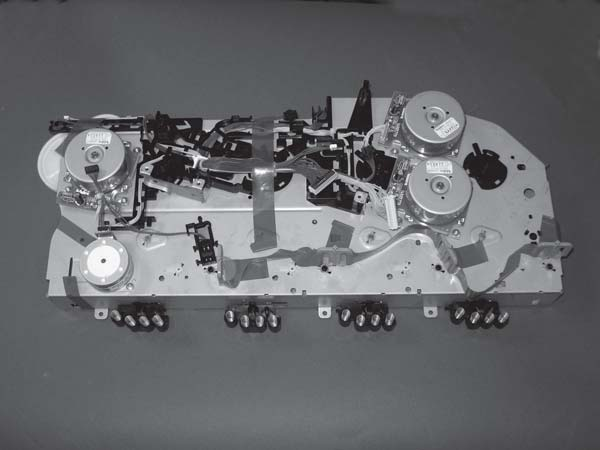

Снять шесть винтов (позиция 1), затем снять узел главного привода (позиция 2).

Убедиться, что правая дверь закрыта.

Установить узел главного привода ПРИМЕЧАНИЕ:

Установка сменного узла: следовать инструкциям в этом разделе.

Переустановка исходного узла: некоторые инструкции в этом разделе неприменимы (например, удаление транспортировочных прокладок). Не вращать шестерни при работе с узлом. Если шестерни будут вращаться и выйдут из фазы, будет сложно установить узел на устройство.

Не снимать оранжевые прокладки и транспортировочную клейкую ленту (позиция 1), установленные на сменном узле главного привода. Снять оставшуюся клейкую ленту (позиция 2).

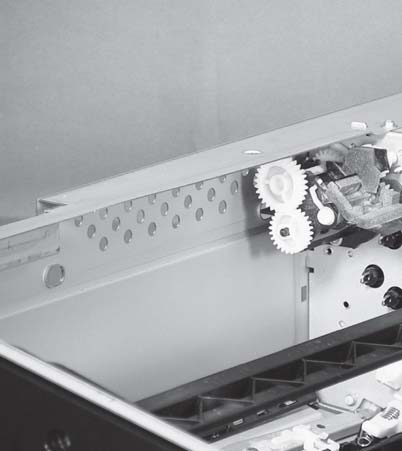

Шестерня (позиция 3) на задней стороне узла не закреплена при удалении транспортировочной ленты. Не потерять шестерню при работе с узлом с удалённой транспортировочной лентой.

При удалении ленты убедиться, что вся полоса удалена. Проверить заднюю часть узла, чтобы подтвердить удаление всей полосы ленты.

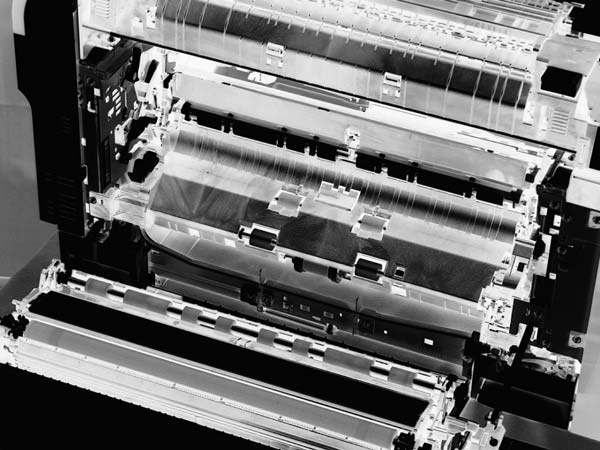

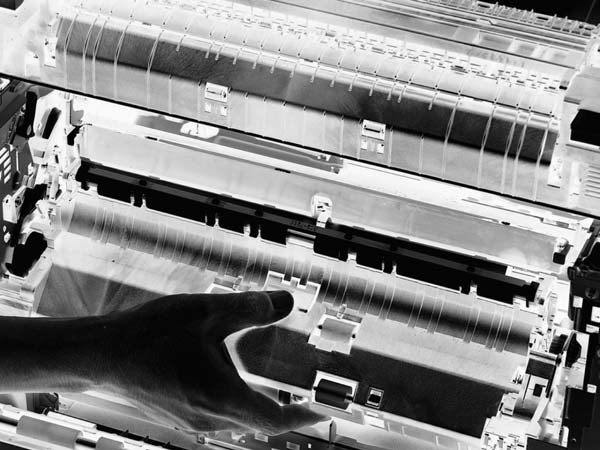

При закрытой правой двери установить узел привода рядом с устройством, затем повернуть его вверх и на шасси.

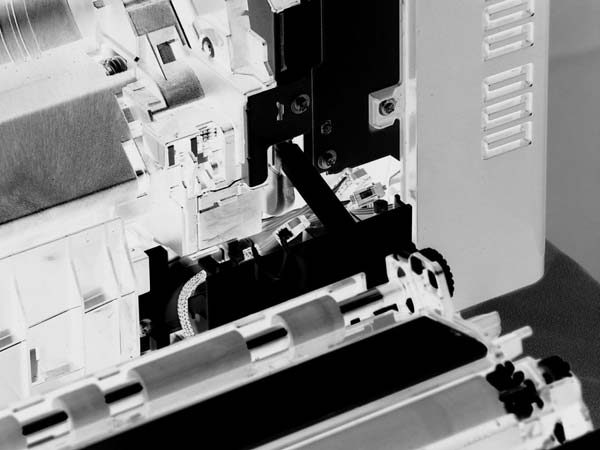

Убедиться, что вал рычага связи правой двери (позиция 1) совмещен и расположен в отверстии (позиция 2) на рычаге узла привода, и что штифты узла (позиция 3) расположены в отверстиях рычагов связи на шасси (позиция 4).

Не затягивать полностью этот винт.

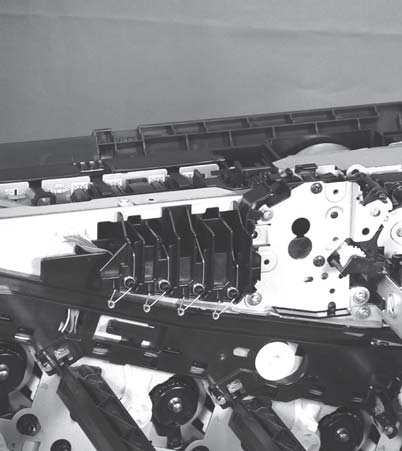

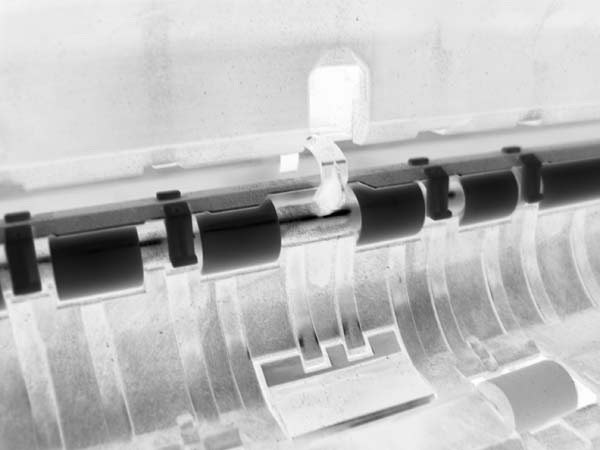

С верхней части устройства посмотреть на каждый рычаг жалюзи. Убедиться, что они находятся в закрытом положении (позиция 1). Если они находятся в открытом положении (позиция 2), осторожно надавить на жалюзи, чтобы закрыть их.

Убедиться, что шесть язычков винтов из листового металла (позиция 1) на узле привода плоско прилегают к шасси устройства.

Если язычки не прилегают плоско к шасси, шестерни и кулачки отключения разработчика на задней стороне узла привода неправильно совмещены и не сидят в соответствующих отверстиях устройства. Снять узел привода, переустановить его на место и затем переустановить. Смотрите Рисунок 2-103 Установка узла главного привода (2 из 8) на странице 160.

После правильной установки узла привода проверить следующее:

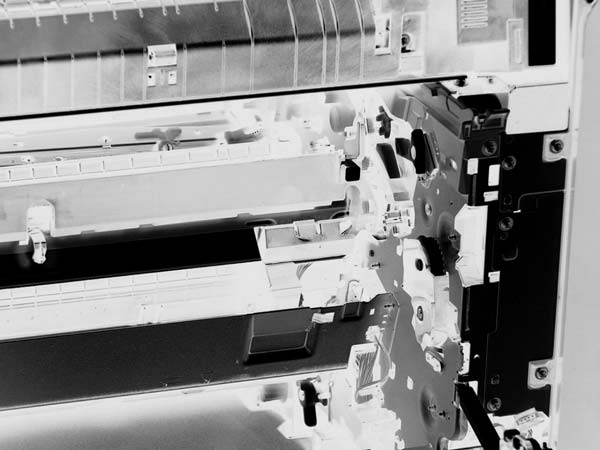

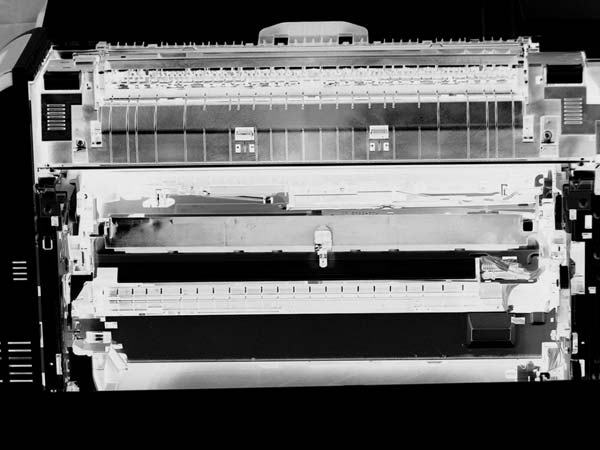

Открыть и закрыть переднюю дверь. Шестерни привода барабана OPC (позиция 1; показаны две, всего четыре) должны двигаться внутрь и наружу при просмотре изнутри устройства.

Открыть и закрыть правую дверь. Шестерня привода ITB (позиция 2) должна двигаться внутрь и наружу при просмотре изнутри устройства.

Установить оставшиеся пять крепёжных винтов, затянуть все шесть винтов (позиция 1), затем снять оранжевые прокладки и транспортировочную клейкую ленту.

Переустановить два маленьких кронштейна из листового металла.

Язычок на кронштейнах из листового металла должен быть вставлен в отверстие в шасси узла привода, как показано ниже.

Замена узла привода термоузла потребует примерно четыре часа работы опытного сервис-техника. Также вероятно, что устройство будет иметь дополнительные проблемы, вызванные этой процедурой обслуживания. Тщательно оценить возможность замены всего устройства вместо этого ремонта.

Перед тем как продолжить, извлеки следующие компоненты:

Узел сбора тонера. См. Узел сбора тонера на странице 88.

Печатная плата форматера (formatter PCA). См. Печатная плата форматера (formatter PCA) на странице 100.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Дверь доступа к узлу сбора тонера. См. Дверь доступа к узлу сбора тонера на странице 112.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Датчик полноты бункера остаточного тонера. См. Датчик полноты бункера остаточного тонера на странице 145.

Узел главного привода. Смотрите Узел главного привода на странице 150.

Снять один винт (позиция 1) и крышку (позиция 2).

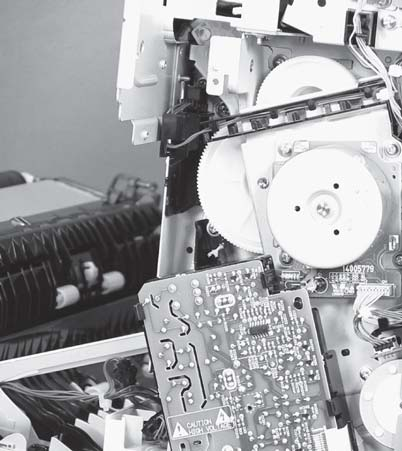

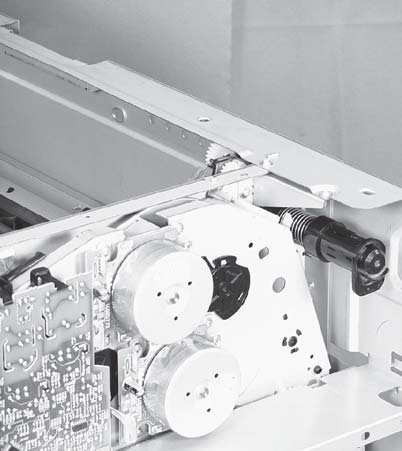

Снять четыре винта (позиция 1), затем снять узел привода термоузла.

Использовать следующую процедуру для установки сменного узла привода термоузла или переустановки исходного узла привода термоузла.

Сменный узел привода термоузла: Перед началом обратить внимание на прокладку (позиция 1) на сменном узле привода термоузла.

Исходный узел привода термоузла: Перейти к следующему шагу.

Двигатель привода термоузла показан в удалённом состоянии на следующем рисунке. Однако не нужно удалять двигатель термоузла для установки узла привода термоузла.

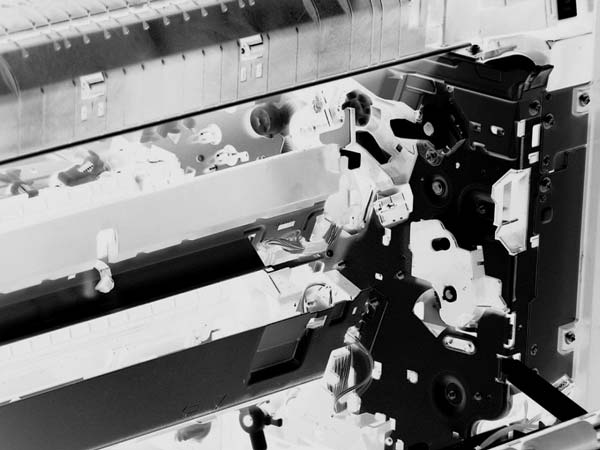

Сменный узел привода термоузла: Закрепить сменный узел шестерни привода термоузла на устройстве четырьмя винтами. Установить винты в порядке, показанном ниже (позиции 1–4).

Исходный узел привода термоузла: Установить, но не затягивать полностью четыре винта (позиции 1–4). Осторожно подвинуть узел привода влево (в сторону правой двери устройства) до лёгкого смещения вперёд. Приложить постоянное давление для удержания узла на месте, затем затянуть винты.

Сменный узел привода термоузла: Отпустить два фиксатора в порядке, показанном ниже (позиции 1 и 2), затем снять прокладку (позиция 3).

Узел привода термоузла (оригинальный): Установка завершена—этот шаг не требуется.

Перед тем как продолжить, извлеки следующие компоненты:

Узел сбора тонера. См. Узел сбора тонера на странице 88.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Дверь доступа к узлу сбора тонера. См. Дверь доступа к узлу сбора тонера на странице 112.

Задняя крышка. См. Rear cover на странице 111.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Датчик заполнения остаточного тонера. См. Датчик заполнения остаточного тонера на стр. 145.

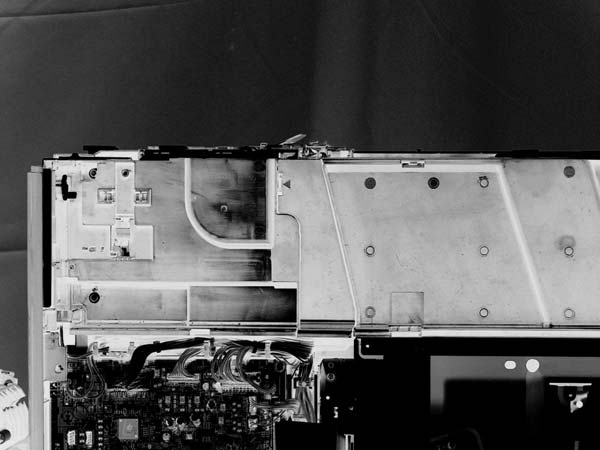

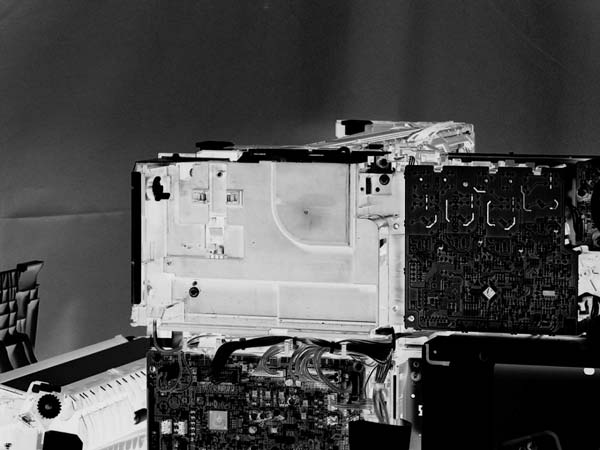

Снять один винт (позиция 1) и крышку (позиция 2).

PCA по-прежнему подключена к аппарату.

Отсоедините один разъём (выноска 1), затем снимите первый источник питания для переноса высокого напряжения (выноска 2).

Отсоедините один разъём (выноска 1), снимите четыре винта (выноска 2), затем снимите двигатель термоузла (выноска 3).

Отсоедините три разъёма (выноска 1), затем освободите жгуты проводов от направляющей (выноска 2).

Отсоедините один разъём (выноска 1), затем освободите жгут проводов от направляющей (выноска 2).

Может быть проще отсоединить разъём, если освободить его от чёрного пластикового держателя.

Отсоедините два разъёма (выноска 1), затем освободите жгут проводов от фиксатора и направляющей (выноска 2).

Отсоедините один разъём (выноска 1), затем освободите жгут проводов от направляющей (выноска 2).

Снимите четыре винта (выноска 1), затем снимите узел шестерни термоузла (выноска 2).

Не снимайте шестерню или соленоид, расположенные за узлом шестерни термоузла. Шестерня и соленоид установлены в определённом выравнивании с другими компонентами за узлом. Если шестерня или соленоид будут сняты, аппарат не будет работать надлежащим образом.

Используйте следующую процедуру для установки сменного узла привода термоузла или переустановки оригинального узла шестерни термоузла.

Сменный узел шестерни термоузла: Перед началом обратите внимание на прокладку (выноска 1) на сменном узле привода термоузла.

Оригинальный узел шестерни термоузла: Перейдите к следующему шагу.

Двигатель привода термоузла показан снятым на следующем рисунке. Однако вам не требуется снимать двигатель термоузла для установки узла шестерни термоузла.

Узел привода термоузла (оригинальный): Установка завершена—этот шаг не требуется.

Перед тем как продолжить, извлеки следующие компоненты:

Промежуточный ремень передачи (ITB). См. Промежуточный ремень передачи (ITB) на странице 98.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Снимите два винта (выноска 1), снимите крышку (выноска 2), затем снимите два винта (выноска 3).

Отведите левую сторону узла от блока питания, затем сдвиньте узел выдачи (выноска 1) в направлении, указанном стрелкой, чтобы снять его.

Убедитесь, что узел выдачи (выноска 1) два монтажных отверстия (выноска 2) совмещены с валами (выноска 3) на аппарате.

Во время переборки белая шестерня (выноска 1) может смещаться. Убедитесь, что она правильно установлена на узле.

После переустановки узла выдачи убедитесь, что флаг датчика (выноска 1) движется плавно.

Перед тем как продолжить, извлеки следующие компоненты:

Промежуточный ремень передачи (ITB). См. Промежуточный ремень передачи (ITB) на странице 98.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Узел выдачи. См. Узел выдачи бумаги на стр. 176.

Освободите одну защёлку (выноска 1), затем снимите узел (выноска 2).

Перед тем как продолжить, извлеки следующие компоненты:

Промежуточный ремень передачи (ITB). См. Промежуточный ремень передачи (ITB) на странице 98.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Узел выдачи. См. Узел выдачи бумаги на стр. 176.

Снимите три винта (выноска 1), освободите одну защёлку (выноска 2), затем снимите узел привода выдачи (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Промежуточный ремень передачи (ITB). См. Промежуточный ремень передачи (ITB) на странице 98.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Дверь доступа к узлу сбора тонера. См. Дверь доступа к узлу сбора тонера на странице 112.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Крышка тонера. См. первый шаг раздела Датчик заполнения остаточного тонера на стр. 145.

Освободите одну защёлку (выноска 1), потянув защёлку вверх. При необходимости используйте маленькую плоскую отвёртку, чтобы потянуть защёлку вверх. Снимите затвор (выноска 2), затем снимите пружину (выноска 3) с узла.

На защёлке (выноска 1) может быть прозрачная лента. Снимите ленту, чтобы освободить защёлку.

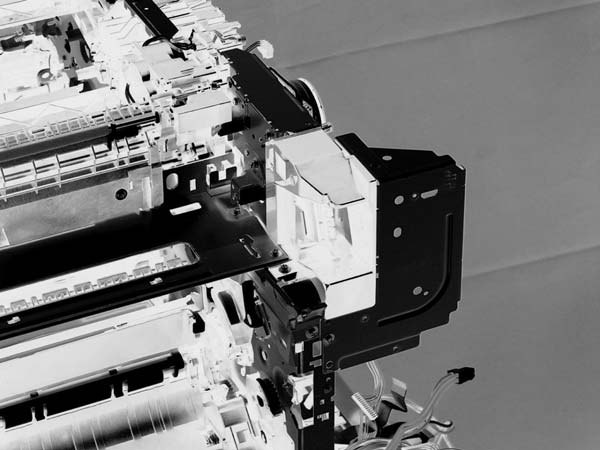

Снимите два винта (выноска 1), затем снимите узел подачи остаточного тонера (выноска 2).

При снятии узла подачи остаточного тонера (выноска 2) убедитесь, что узел не отделяется от шнека тонера. Это может привести к высыпанию тонера в аппарат. Чтобы снизить риск такого инцидента, тяните узел в направлении, указанном стрелкой.

Перед тем как продолжить, извлеки следующие компоненты:

Узел сбора тонера. См. Узел сбора тонера на странице 88.

Дверь доступа к узлу сбора тонера. См. Дверь доступа к узлу сбора тонера на странице 112.

Задняя крышка. См. Rear cover на странице 111.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Отсоедините все кабели и FFC от контроллера DC (освободите кабели от направляющих), снимите шесть винтов (выноска 1), затем снимите контроллер DC и опору контроллера DC.

Отсоедините один разъём (выноска 1), снимите четыре винта (выноска 2), затем снимите двигатель (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Блок сбора тонера. См. Блок сбора тонера на стр. 88.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Дверь доступа к узлу сбора тонера. См. Дверь доступа к узлу сбора тонера на странице 112.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Крышка тонера. См. первый и второй шаги раздела Датчик заполнения остаточного тонера на стр. 145.

Снимите двигатель печатного барабана Отсоедините один разъём (выноска 1), снимите четыре винта (выноска 2), затем снимите двигатель (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Блок сбора тонера. См. Блок сбора тонера на стр. 88.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Дверь доступа к узлу сбора тонера. См. Дверь доступа к узлу сбора тонера на странице 112.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Крышка тонера. См. первый и второй шаги раздела Датчик заполнения остаточного тонера на стр. 145.

Снимите двигатель проявки Отсоедините один разъём (выноска 1), снимите четыре винта (выноска 2), затем снимите двигатель (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Блок сбора тонера. См. Блок сбора тонера на стр. 88.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Дверь доступа к узлу сбора тонера. См. Дверь доступа к узлу сбора тонера на странице 112.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Датчик заполнения остаточного тонера. См. Датчик заполнения остаточного тонера на стр. 145.

Снимите двигатель термоузла Отсоедините один разъём (выноска 1), снимите четыре винта (выноска 2), затем снимите двигатель (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. Rear cover на странице 111.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

PCA драйвера. См. PCA драйвера на стр. 207.

Снимите двигатель отключения проявки Отсоедините один разъём (выноска 1), снимите два винта (выноска 2), затем снимите двигатель (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Узел передней крышки (только шаги 1 и 2). См. Узел передней крышки на стр. 117.

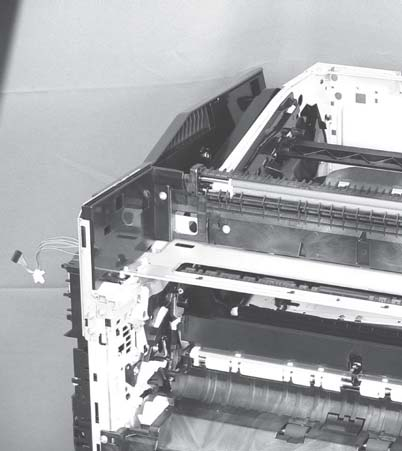

Отсоедините один разъём (выноска 1), затем освободите кабели (выноска 3) от направляющей (выноска 2).

Освободите две защёлки (выноска 1), затем снимите вентилятор (выноска 2) и держатель вентилятора (выноска 3) вместе.

Потяните за боковые части держателя вентилятора, чтобы извлечь вентилятор из держателя.

Рисунок 2-147 Извлечение вентилятора блока питания (3 из 3) Рекомендация при переустановке При переустановке вентилятора убедитесь, что кабели вентилятора (выноска 1) расположены как показано и что этикетка (выноска 2) на вентиляторе обращена внутрь изделия.

Перед тем как продолжить, извлеки следующие компоненты:

Отсоедините один разъем (выноска 1), отожмите один фиксатор (выноска 2) и затем сдвиньте направляющую (выноска 3) вниз, чтобы извлечь ее.

Отсоедините три разъема (выноска 1) и затем отпустите кабели (выноска 3) из направляющих кабелей (выноска 2).

Отожмите четыре фиксатора (выноска 1) и затем извлеките вентилятор (выноска 2) и держатель вентилятора (выноска 3) вместе.

Переверните держатель вентилятора и затем извлеките вентилятор из держателя.

Рисунок 2-151 Извлечение вентилятора термоузла (4 из 4) Рекомендация при переустановке Отметьте путь проводки и ориентацию этикетки для переустановки.

Вентилятор форматера (FM3) и ICB PCA Перед началом работы извлеките следующие компоненты:

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Печатная плата форматера (formatter PCA). См. Печатная плата форматера (formatter PCA) на странице 100.

Корпус форматтера. См. Корпус форматтера на странице 123.

Отсоедините три разъёма (поз. 1) и один FFC (поз. 2).

Извлеките один винт (выноска 1) и затем извлеките металлическую пластину (выноска 2).

Отсоедините один разъем (выноска 1), извлеките два винта (выноска 2) и затем извлеките модуль IBC PCA (выноска 3) из узла.

Отожмите один фиксатор (выноска 1) и сдвиньте вентилятор форматера от металлической пластины, чтобы извлечь его.

Отожмите три фиксатора (выноска 1) и извлеките вентилятор (выноска 2) из держателя (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. Rear cover на странице 111.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Извлеките модуль DC контроллера ПРЕДУПРЕЖДЕНИЕ:

Отсоедините 22 разъема и шесть плоских кабелей на модуле DC контроллера (выноска 1).

Два разъема (выноска 2) должны быть свободны при переустановке DC контроллера. Обычно проще подключать плоские кабели в последнюю очередь — после подключения всех остальных кабелей.

Отсоедините три промежуточных разъема (выноска 1) и затем отпустите кабели (выноска 3) из направляющих кабелей (выноска 2) сверху и с правой стороны модуля DC контроллера.

Извлеките четыре винта (выноска 1) и затем извлеките модуль DC контроллера (выноска 2).

Перед тем как продолжить, извлеки следующие компоненты:

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Извлеките низковольтный источник питания ВНИМАНИЕ!

При извлечении низковольтного блока питания (выноска 1) не касайтесь электрического элемента (выноска 2), как показано. Обязательно держите нижнюю часть низковольтного блока питания.

Отсоедините кабель питания от изделия перед началом работы.

Откройте переднюю дверь, отсоедините два разъема (выноска 1) и затем извлеките три винта (выноска 2), рядом с которыми находится треугольный значок.

Слегка приподнимите низковольтный источник питания (выноска 1), сдвиньте его слегка вперед, отсоедините восемь разъемов (выноска 2) и затем отпустите кабели от переднего зажима кабеля.

Не используйте электрический элемент источника питания (выноска 3) в качестве рукоятки для извлечения источника питания.

Один из разъемов (выноска 2) расположен далеко в задней части изделия.

Отпустите кабели (выноска 2) из заднего зажима кабеля (выноска 1), отсоедините один задний разъем (выноска 3) и затем извлеките низковольтный блок питания (выноска 4).

При переустановке низковольтного блока питания (выноска 1) будьте осторожны, чтобы не зажать AC кабели (выноска 2) в низковольтном блоке питания.

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. Rear cover на странице 111.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Корпус форматтера. См. Корпус форматтера на странице 123.

Извлеките высоковольтный источник питания формирования изображения (развития) ПРЕДУПРЕЖДЕНИЕ:

Извлеките один винт (выноска 1), отожмите четыре фиксатора (выноска 2), извлеките пластину маршрутизации кабеля (выноска 3) и затем извлеките модуль высоковольтного источника питания формирования изображения (развития).

Переустановите источник питания, поместив меньший левый конец за модуль DC контроллера и драйвер. Убедитесь, что источник питания находится за черным фиксатором (выноска 4). Осторожно нажмите на источник питания, чтобы задействовать все четыре фиксатора.

Перед тем как продолжить, извлеки следующие компоненты:

Блок сбора тонера. См. Блок сбора тонера на стр. 88.

Левая крышка (left cover). См. Левая крышка (left cover) на странице 110.

Задняя крышка. См. Rear cover на странице 111.

Дверь доступа к узлу сбора тонера. См. Дверь доступа к узлу сбора тонера на странице 112.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Верхняя крышка. См. Верхняя крышка на странице 115.

Крышка тонера. См. первый и второй шаги раздела Датчик заполнения остаточного тонера на стр. 145.

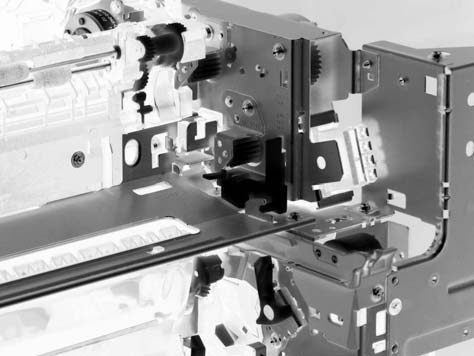

Извлеките первый высоковольтный источник питания первичного переноса ПРЕДУПРЕЖДЕНИЕ:

Извлеките один винт (выноска 1), отожмите три фиксатора (выноска 2) и затем сдвиньте источник питания со штифта выравнивания (выноска 3).

Отсоедините один разъем (выноска 2) и затем извлеките модуль высоковольтного источника питания первичного переноса (выноска 1).

При переустановке модуля источника питания посмотрите сквозь отверстия в модуле (выноска 1) и убедитесь, что контактные пружины правильно расположены против обратной стороны модуля.

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. Rear cover на странице 111.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Извлеките второй высоковольтный источник питания вторичного переноса ПРЕДУПРЕЖДЕНИЕ:

Отсоедините все кабели и FFC от DC контроллера (отпустите кабели из направляющих), извлеките пять винтов (выноска 1) и затем извлеките DC контроллер и опору DC контроллера.

Отожмите четыре фиксатора (выноска 1) и затем отпустите кабель (выноска 2) при извлечении высоковольтного источника питания вторичного переноса (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. Rear cover на странице 111.

Правая задняя крышка (right-rear cover). См. Правая задняя крышка (right-rear cover) на странице 114.

Извлеките модуль драйвера ПРЕДУПРЕЖДЕНИЕ:

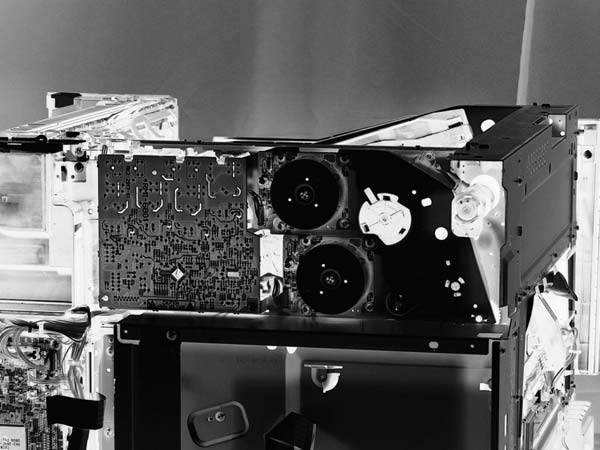

Отсоедините три разъема (выноска 1), извлеките два винта (выноска 2) и затем отпустите кабель (выноска 3) при извлечении модуля драйвера (выноска 4).

Перед тем как продолжить, извлеки следующие компоненты:

Извлеките модуль выключателя питания ПРЕДУПРЕЖДЕНИЕ:

Откройте переднюю дверцу и правую дверцу.

Отсоедините один разъем (выноска 1), отожмите два фиксатора (выноска 2) и затем извлеките модуль (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Откройте переднюю дверцу и правую дверцу.

Отсоедини один разъём (позиция 1), отпусти один фиксатор (позиция 2) и извлеки датчик окружающей среды (позиция 3).

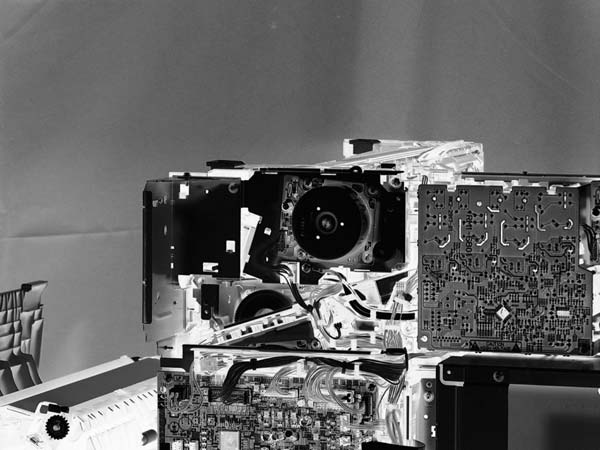

Снимите два винта (выноска 1), затем снимите заднюю крышку (выноска 2).

Извлеки кассету из подающего устройства, отпусти один фиксатор (позиция 1) и извлеки рычаг (позиция 2).

Удали один винт (позиция 1), отпусти четыре фиксатора изнутри (см. совет после этого шага) и извлеки левую крышку (позиция 2).

На следующих рисунках показаны фиксаторы внутри крышки.

Извлеки кассету из подающего устройства и открой правую дверь.

Удали один винт (позиция 1) и извлеки правую переднюю крышку (позиция 2).

Извлеки кассету из подающего устройства и удали правую переднюю крышку (см. 1 x 500 правая передняя крышка на странице 214).

Удали два винта (позиция 1), отпусти два фиксатора (позиция 2) и извлеки узел верхней передней крышки (позиция 3).

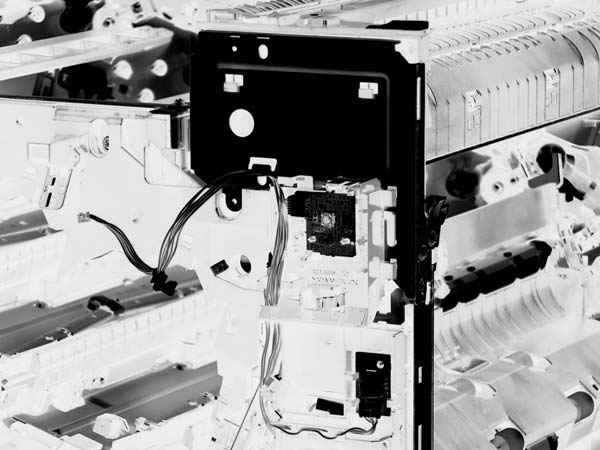

Поднеси изделие с подающего устройства и открой дверь правого лотка.

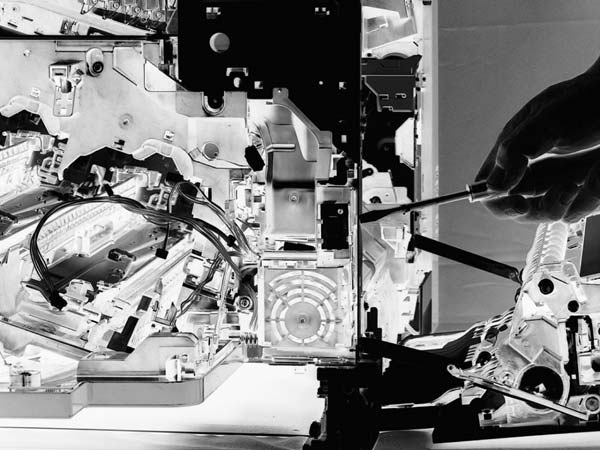

Отпусти рычаг связи (позиция 1).

Отпусти стопор (позиция 1) и отпусти вал (позиция 2).

Сдвинь правую дверь (позиция 1) и рычаг (позиция 2) в направлении, указанном стрелкой, чтобы извлечь их вместе, затем отсоедини рычаг от узла правой двери.

Извлеки кассету из подающего устройства и удали правую дверь (см. 1 x 500 правая дверь на странице 216).

Удали один винт (позиция 1) и сдвинь крышку (позиция 2) вправо, чтобы освободить штифт выравнивания с левой стороны крышки.

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. 1 x 500 задняя крышка на странице 211.

Правая передняя крышка. См. 1 x 500 правая передняя крышка на странице 214.

Правая дверь. См. 1 x 500 правая дверь на странице 216.

Правая нижняя крышка. См. 1 x 500 правая нижняя крышка на странице 218.

Отсоедини три разъёма (позиция 1) и удали один винт (позиция 2).

Удали один винт (позиция 1) и извлеки стопор связи правой двери (позиция 2).

Слегка поднеси узел захвата 1 x 500 (позиция 1), чтобы освободить фиксатор (позиция 2), и сдвинь его в направлении, указанном стрелкой, чтобы извлечь.

При повторной сборке узла захвата 1 x 500 убедись, что вал (позиция 1) на узле совпадает с отверстием (позиция 2) в подающем устройстве.

Извлеки кассету из подающего устройства и удали заднюю крышку (см. 1 x 500 задняя крышка на странице 211).

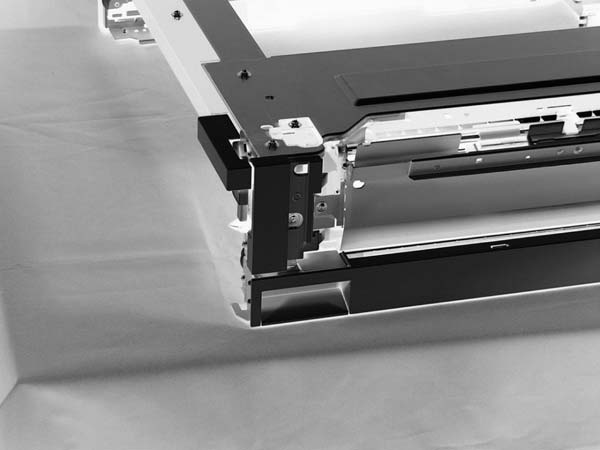

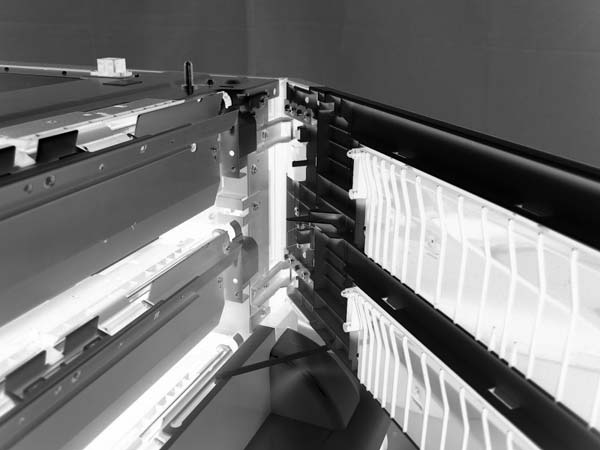

Спереди, внутри полости лотка, удали три винта (позиция 1), отпусти один фиксатор (позиция 2) и извлеки узел привода подъёмника 1 x 500 (позиция 3).

Извлеки кассету из подающего устройства и удали заднюю крышку (см. 1 x 500 задняя крышка на странице 211).

Отсоедини один разъём (позиция 1), удали два винта (позиция 2) и извлеки двигатель захвата 1 x 500 (позиция 3).

Извлеки кассету из подающего устройства и удали заднюю крышку (см. 1 x 500 задняя крышка на странице 211).

и извлеки плату управления 1 x 500.

Один разъём (позиция 4) на плате управления 1 x 500 остаётся свободным.

Удали два винта (позиция 1) и извлеки заднюю крышку 3 x 500 (позиция 2).

Удали два винта (позиция 1) и извлеки направляющие кассеты 3 x 500 справа (позиция 2) и слева (позиция 3). Повтори эту процедуру для остальных направляющих кассет.

Удали заднюю крышку 3 x 500 (см. задняя крышка 3 x 500 на странице 225).

Отсоедини все разъёмы нужной платы.

Верхняя плата имеет семь разъёмов.

Средняя плата имеет шесть разъёмов.

Нижняя плата имеет пять разъёмов.

Удали два винта (позиция 1), отпусти два фиксатора (позиция 2) и извлеки плату. Повтори эту процедуру для остальных плат.

Некоторые разъёмы (позиция 3) на платах не используются.

Эта процедура описывает удаление узла привода подъёмника кассеты 1 лотка бумаги. Используй эту процедуру для любых узлов подъёмника бумаги.

Удали заднюю крышку 3 x 500. См. задняя крышка 3 x 500 на странице 225.

Извлеки все кассеты, удали три винта (позиция 1), отпусти один фиксатор (позиция 2) и извлеки узел подъёмника кассеты (позиция 3).

Эта процедура описывает удаление двигателя захвата кассеты 1 лотка бумаги. Используй эту процедуру для любых двигателей захвата бумаги.

Удали заднюю крышку 3 x 500. См. задняя крышка 3 x 500 на странице 225.

Отсоедини один разъём (выноска 1), извлеки два винта (выноска 2), затем извлеки мотор подхвата кассеты (выноска 3).

Извлеки один винт (выноска 1), затем сдвинь переднюю нижнюю крышку 3 x 500 (выноска 2) в сторону левой части подающего устройства и извлеки её.

Отпусти один фиксатор (выноска 1), затем извлеки блокировочный рычаг (выноска 2).

Извлеки один винт (выноска 1), затем извлеки левую крышку (выноска 2).

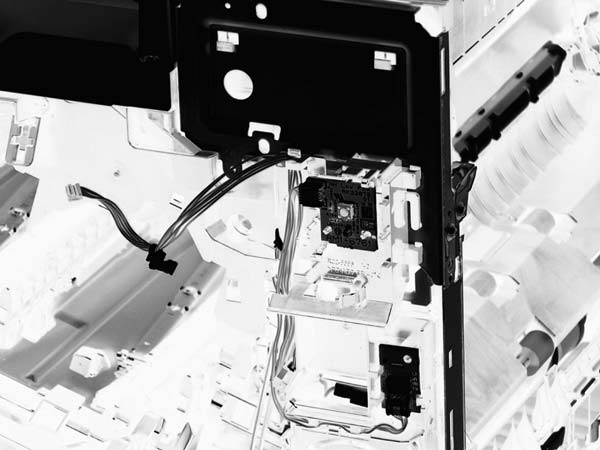

Извлеки крышку правого угла (см. крышка правого угла 3 x 500 на странице 232).

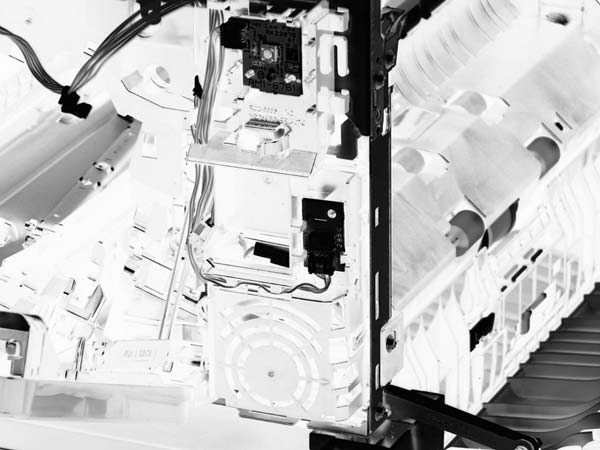

Извлеки два винта (выноска 1), отпусти два фиксатора (выноска 2), затем извлеки переднюю верхнюю крышку (выноска 3).

Откройте правую дверь, затем отпусти один верхний рычаг связи (выноска 1).

Отпустите один язычок (выноска 1), затем снимите стопор (выноска 2).

Поднимите дверь для её отпускания, сдвинь нижний рычаг связи (выноска 1) вдоль паза в корпусе к точке отпускания (выноска 2), затем извлеки правую дверь 3 x 500.

Дверь остаётся прикреплённой к подающему устройству до отпускания рычага связи. Не повредите рычаг связи при извлечении двери.

Извлеки самую нижнюю кассету, затем извлеки узел правой двери 3 x 500 (см. узел правой двери 3 x 500 на странице 234).

Извлеки три винта (выноска 1), ослабь верхнюю часть крышки, затем извлеки нижнюю крышку 1 правой стороны 3 x 500.

Удали заднюю крышку 3 x 500 (см. задняя крышка 3 x 500 на странице 225).

Отпусти один фиксатор (не показан), затем сдвинь нижнюю крышку 2 правой стороны 3 x 500 (выноска 1) в сторону задней части подающего устройства и извлеки её.

Рисунок в этом шаге не показывает извлечённую заднюю крышку. Извлеки заднюю крышку для доступа к фиксатору.

Извлеки самую нижнюю кассету, затем извлеки узел правой двери 3 x 500 (см. левую крышку 3 x 500 на странице 231).

Извлеки три винта (выноска 1), затем извлеки нижнюю левую крышку 3 x 500.

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. задняя крышка 3 x 500 на странице 225.

Узел правой двери. См. узел правой двери 3 x 500 на странице 234.

Нижняя крышка правой стороны. См. нижнюю крышку 1 правой стороны 3 x 500 на странице 236.

Левая крышка. См. левую крышку 3 x 500 на странице 231.

Нижняя левая крышка. См. нижнюю левую крышку 3 x 500 на странице 238.

Извлеки нижнюю заднюю крышку 3 x 500. Извлеки два винта (выноска 1), затем извлеки нижнюю заднюю крышку 3 x 500.

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка 3 x 500. См. задняя крышка 3 x 500 на странице 225.

Узел правой двери. См. узел правой двери 3 x 500 на странице 234.

Нижняя крышка правой стороны. См. нижнюю заднюю крышку 3 x 500 на странице 239.

Извлеки эту крышку только если ты извлекаешь узел подхвата кассеты 3 подающего устройства бумаги.

Извлеки узел подхвата палубы бумаги 3 x 500. Эта процедура описывает извлечение узла кассеты 1 палубы бумаги. Используй эту процедуру для любого из узлов подхвата палубы бумаги.

Снимите один винт (выноска 1), затем отсоедините три разъема (выноска 2).

Извлеки кассету, извлеки один винт (выноска 1), затем извлеки стопор связи правой двери (выноска 2).

Извлеки один винт (выноска 1), затем извлеки узел подхвата палубы бумаги (выноска 2).

Источник: Инк-Маркет.ру.

← Все статьи
