Стратегия замены и извлечения Введение В этой главе описывается извлечение и замена только заменяемых в полевых условиях узлов (FRU).
Замена FRU обычно является обратной операцией удаления. Примечания включены для предоставления указаний по сложным или критическим процедурам замены.
HP не поддерживает ремонт отдельных подузлов или диагностику на уровне компонентов.
Никогда не эксплуатируйте и не обслуживайте принтер с снятой защитной крышкой узла лазер/сканер.
Отраженный луч, хотя и невидимый, может повредить зрение.
Листовые металлические детали могут иметь острые края. Будьте осторожны при работе с листовыми металлическими деталями.
Некоторые детали чувствительны к электростатическому разряду (ESD). Ищите напоминание об ESD при извлечении деталей принтера. Всегда выполняйте работы по обслуживанию на защищённом от ESD рабочем месте или коврике. Если защищённое от ESD рабочее место или коврик недоступны, заземлите себя, прикоснувшись к металлическому корпусу перед прикосновением к детали, чувствительной к ESD.
Защитите детали, чувствительные к ESD, поместив их в пакеты ESD, когда они находятся вне принтера.
Не гните и не складывайте плоские гибкие кабели (FFC) при извлечении или установке.
Чтобы установить самонарезающий винт, сначала поворачивайте его против часовой стрелки для выравнивания с существующей резьбой, затем осторожно поворачивайте его по часовой стрелке для затягивания. Не перетягивайте. Если отверстие для самонарезающего винта повреждено, отремонтируйте отверстие или замените поражённый узел.

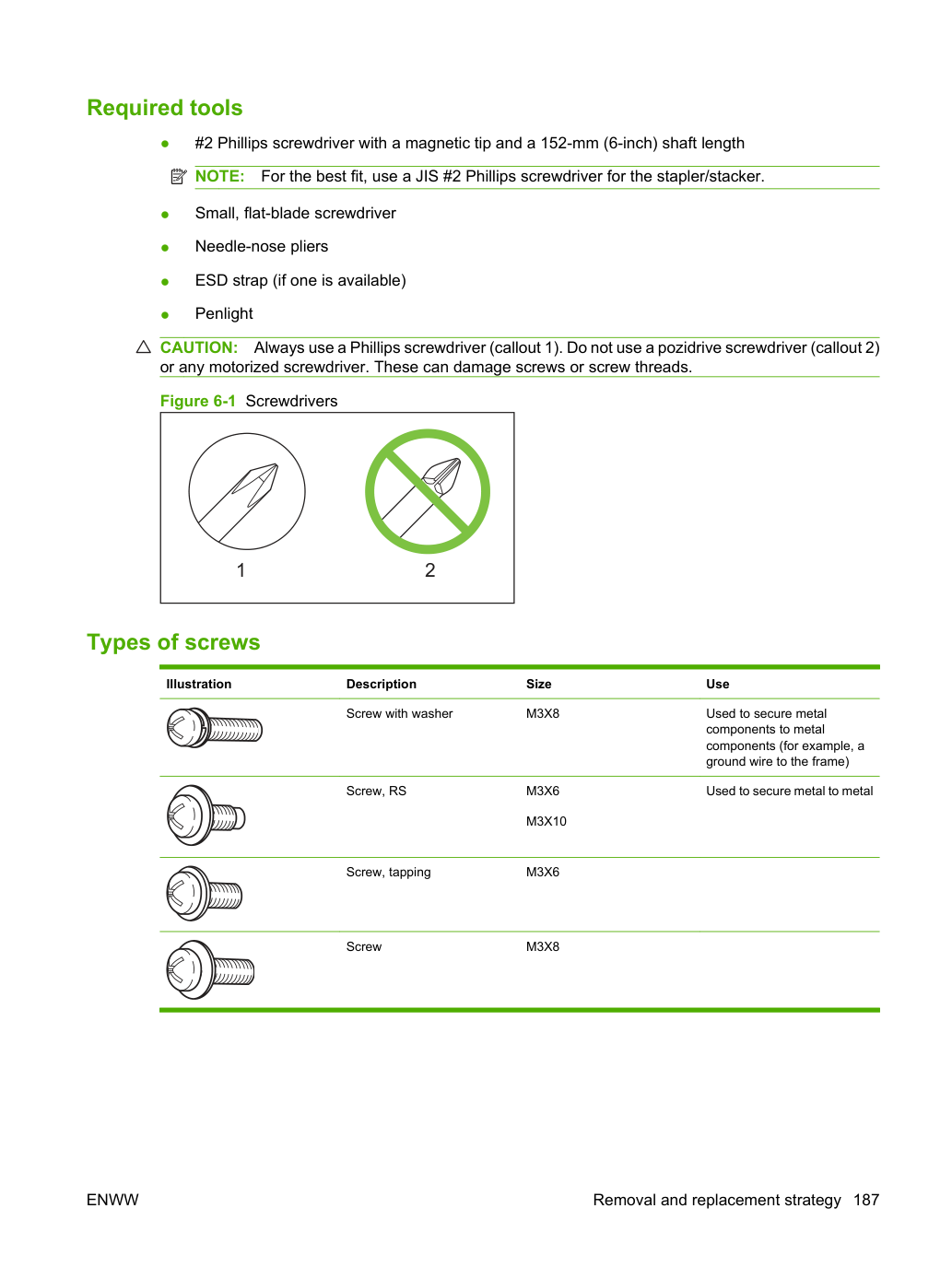

Отвёртка Phillips №2 с магнитным наконечником и длиной вала 152 мм (6 дюймов) ПРИМЕЧАНИЕ:
Для лучшей посадки используйте отвертку JIS #2 Phillips для узла степлера/накопителя.
Всегда используйте крестообразную отвёртку (выноска 1). Не используйте отвёртку Pozidriv (выноска 2) или любую моторизованную отвёртку. Они могут повредить винты или резьбу винтов.
Используется для крепления к пластику Методика обслуживания Серия HP Color LaserJet CP6015 использует стратегию полевого ремонта. Неисправные детали диагностируются и заменяются на уровне заменяемого в полевых условиях узла (FRU). Ремонт принтера обычно начинается с использования встроенной диагностики принтера и следующего двухэтапного процесса:
Локализуйте неисправность в основной системе (например, в сети или сервере, либо в принтере).
Проведите диагностику проблемы, используя процедуры из раздела "Диагностика неисправностей".
После обнаружения неисправной детали изделие обычно можно отремонтировать на уровне узла путём замены FRU. Некоторые механические узлы могут требовать ремонта на уровне подузла. Компания Hewlett-Packard не поддерживает замену компонентов на печатных платах.
Перед выполнением работ по обслуживанию ПРЕДУПРЕЖДЕНИЕ!
Выключите изделие, подождите 5 секунд, затем отсоедините кабель питания перед попыткой обслуживания принтера. Несоблюдение этого предупреждения может привести к серьёзным травмам и повреждению устройства. Питание должно быть включено для определённых функциональных проверок во время устранения неисправностей. Однако источник питания должен быть отключён при извлечении деталей.
Поместите изделие на коврик ESD (если доступен). Если рабочий стол или коврик, защищенные от ESD, недоступны, заземлитесь, коснувшись листового металлического шасси перед касанием детали, чувствительной к ESD.
Переустановите картридж печати.
Верните всё мелкосортировочное оборудование в лотки.
Подключите кабель питания и включите принтер.
Процедуры извлечения и замены FRU изделия разделены на семь последовательностей, основанных на логическом порядке их извлечения. Каждая последовательность начинается с блок-схемы, показывающей FRU в порядке их извлечения и переустановки. Если несколько FRU можно извлечь в одной точке последовательности, последовательность разделена на подпоследовательности. Некоторые процедуры извлечения FRU повторяются в нескольких последовательностях.
При использовании оригинальных расходных материалов HP продукт автоматически уведомляет вас, когда расходные материалы почти израсходованы. Уведомление о заказе расходных материалов дает достаточно времени для заказа новых расходных материалов до их замены.

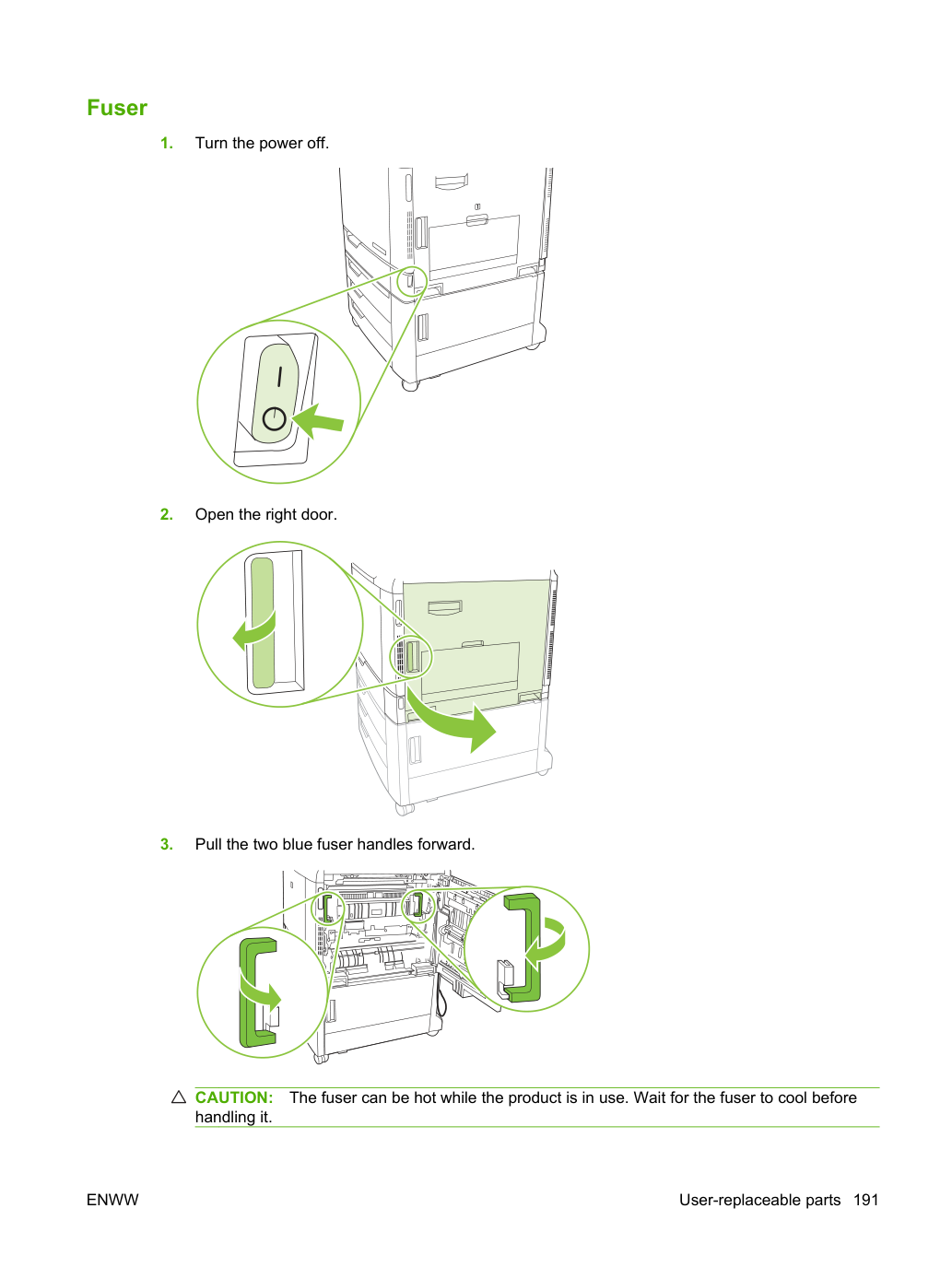

Потяните две синие рукоятки термоузла (Fuser) вперёд.
Термоузел (Fuser) может быть горячим во время использования устройства. Дождитесь охлаждения термоузла перед его обслуживанием.

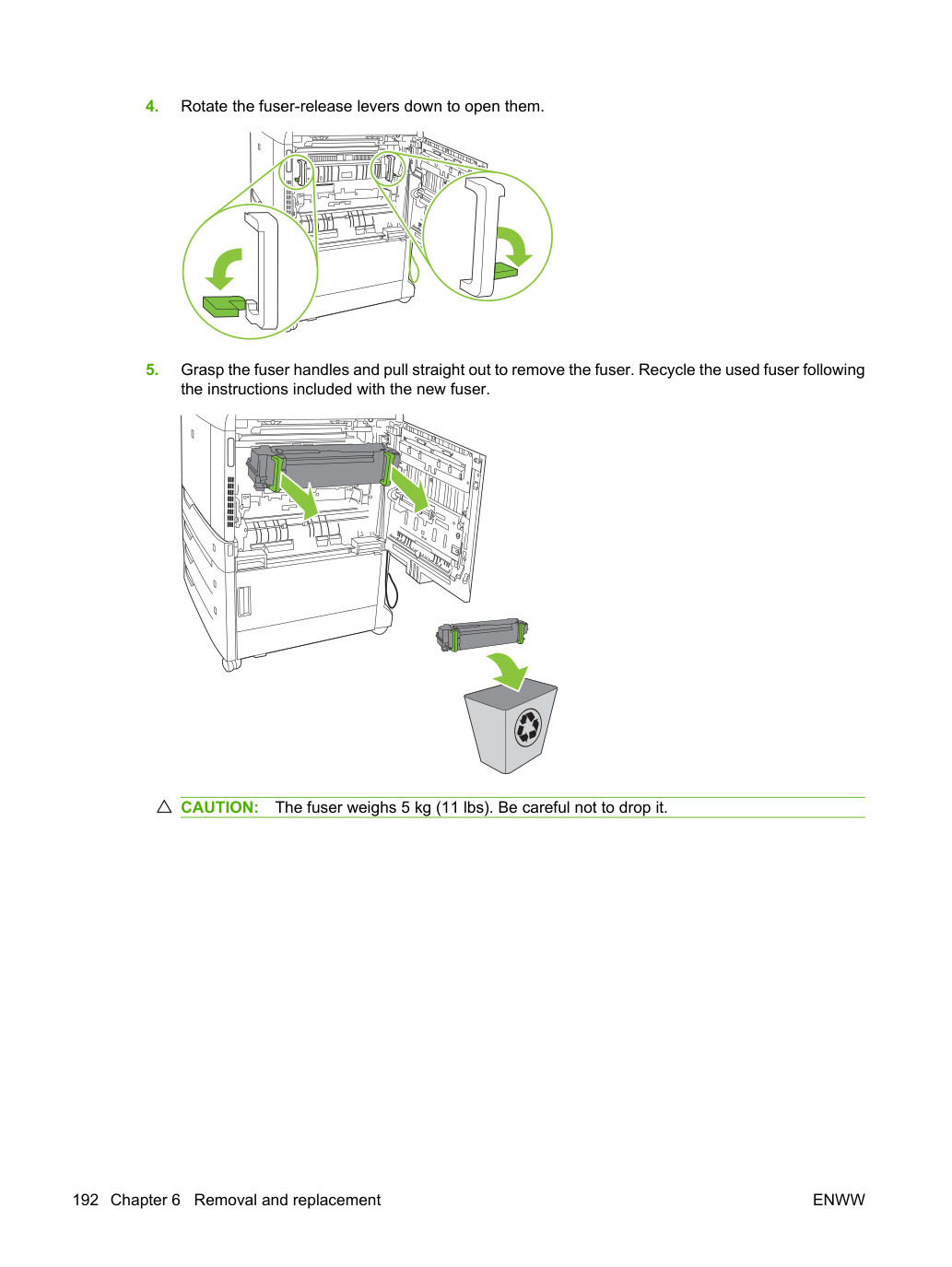

Поверните рычаги отпускания термоузла (Fuser) вниз, чтобы открыть их.
Возьмитесь за рукоятки термоузла (Fuser) и потяните прямо, чтобы извлечь его. Утилизируйте использованный термоузел (Fuser) согласно инструкциям, прилагаемым к новому термоузлу.
Термоузел (Fuser) весит 5 кг (11 фунтов). Будьте осторожны, чтобы не уронить его.

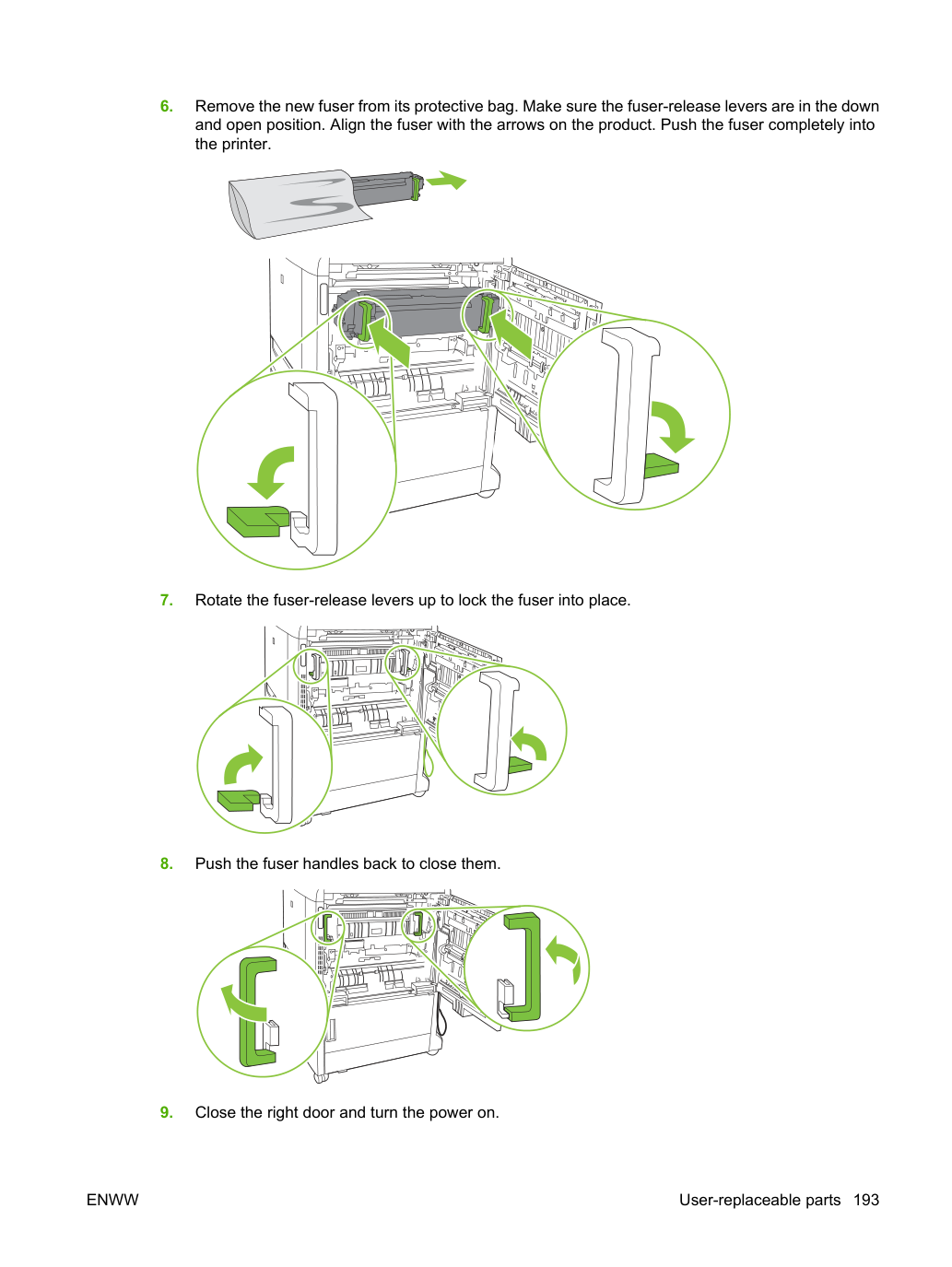

Извлеките новый термоузел (Fuser) из защитного пакета. Убедитесь, что рычаги отпускания термоузла находятся в нижнем и открытом положении. Совместите термоузел со стрелками на изделии. Полностью вставьте термоузел в принтер.
Поверните рычаги отпускания термоузла (Fuser) вверх, чтобы заблокировать его на месте.
Верните рукоятки термоузла (Fuser) назад, чтобы закрыть их.
Закройте правую дверь и включите питание.

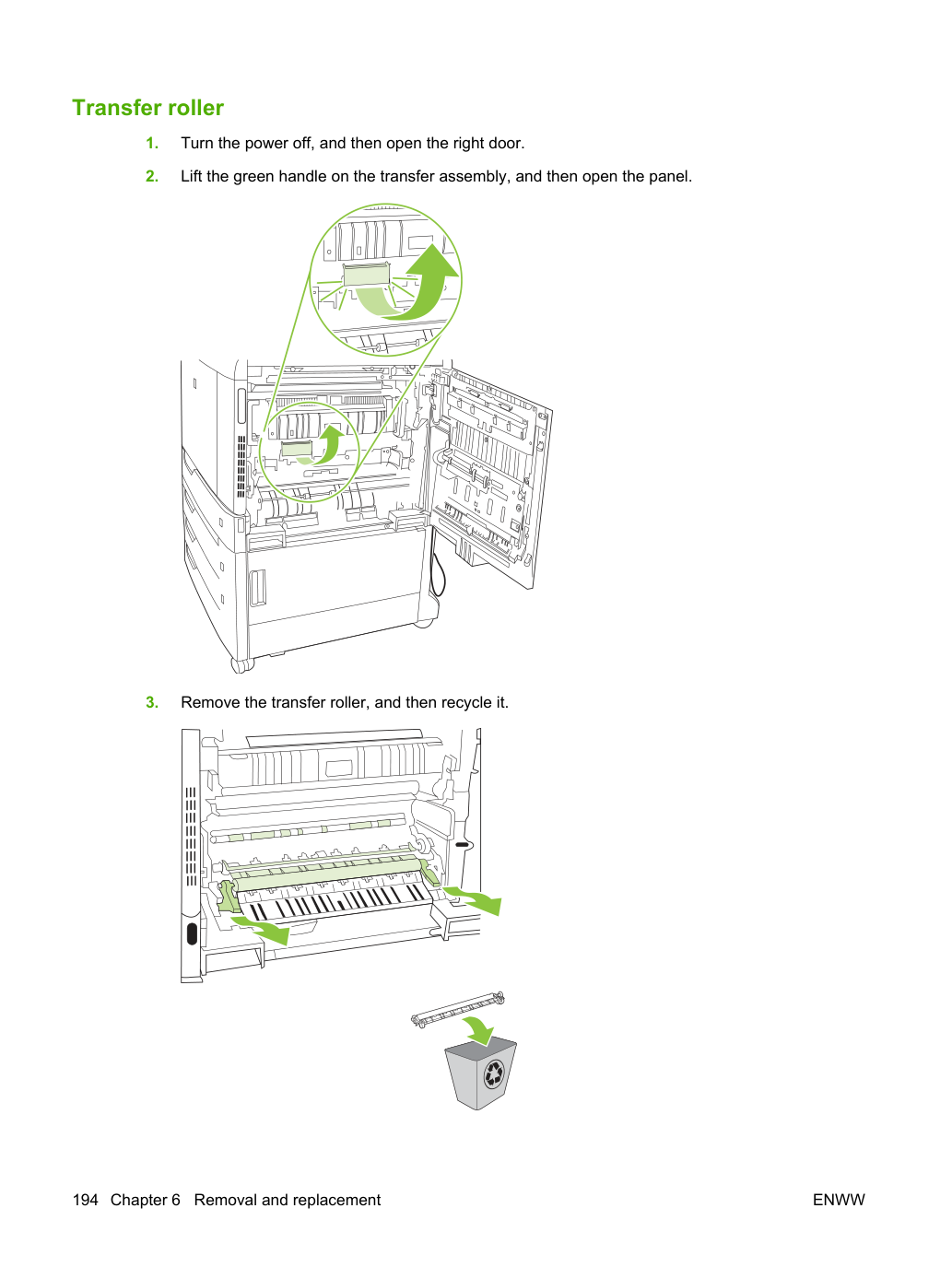

Выключите питание и откройте правую дверь.
Поднимите зелёную рукоятку узла переноса и откройте панель.
Извлеките ролик переноса и утилизируйте его.

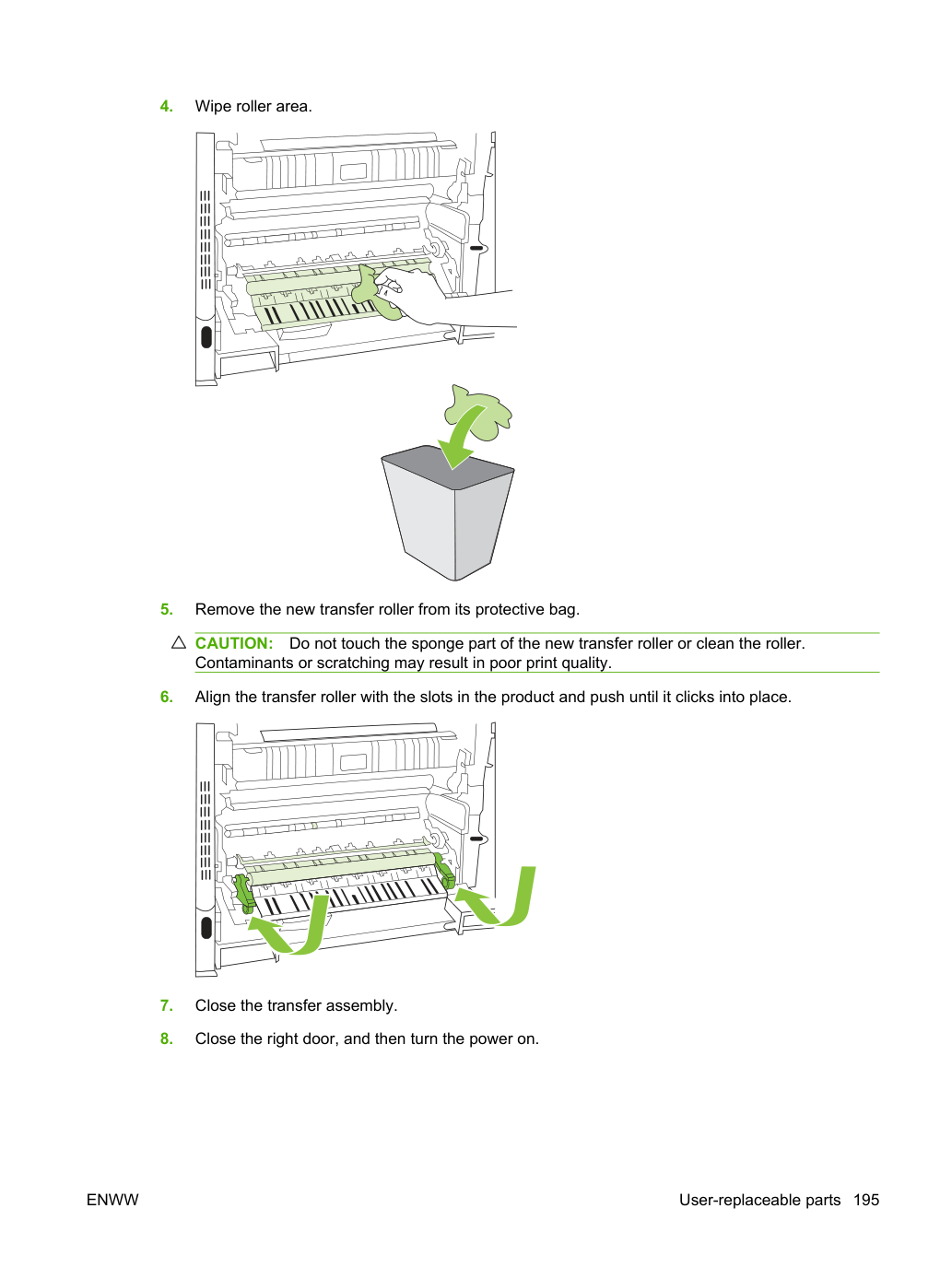

Извлеките новый ролик переноса из защитного пакета.
Не прикасайтесь к поролоновой части нового ролика переноса и не чистите ролик.
Загрязнение или царапины могут привести к снижению качества печати.
Совместите ролик переноса со слотами в изделии и нажимайте, пока не услышите щелчок.
Закройте правую дверь и включите питание.

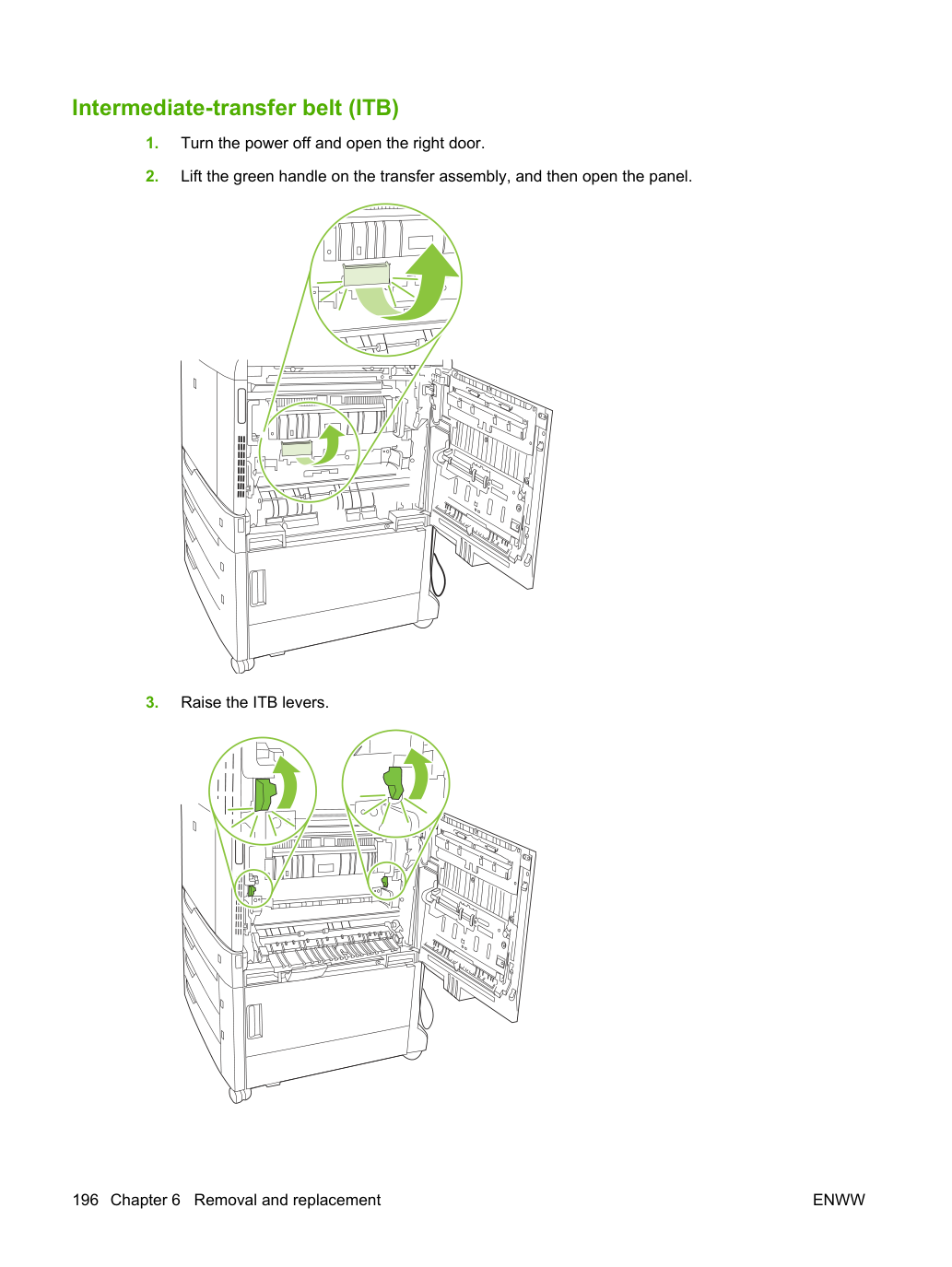

Выключите питание и откройте правую дверь.
Поднимите зелёную рукоятку узла переноса и откройте панель.

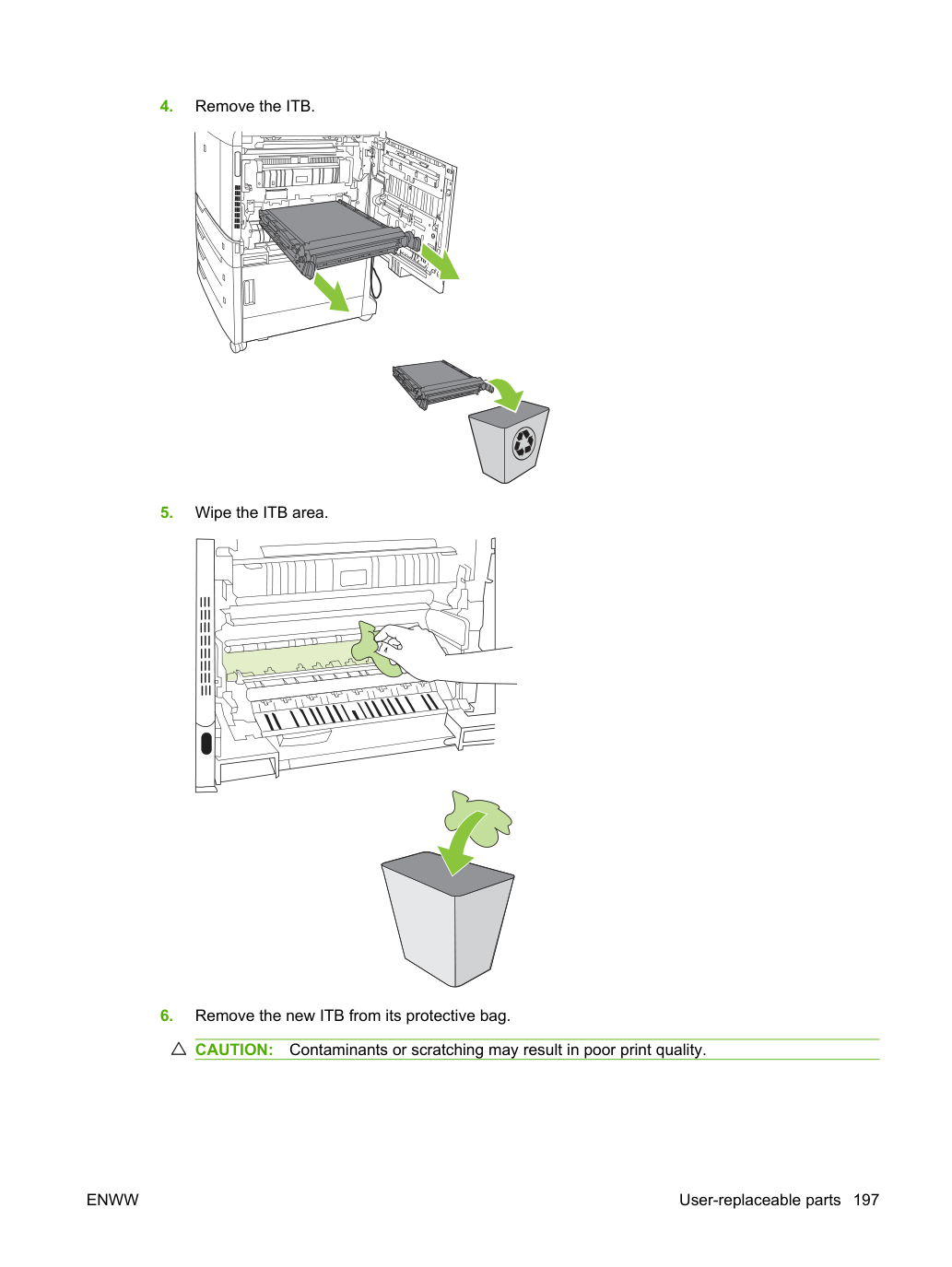

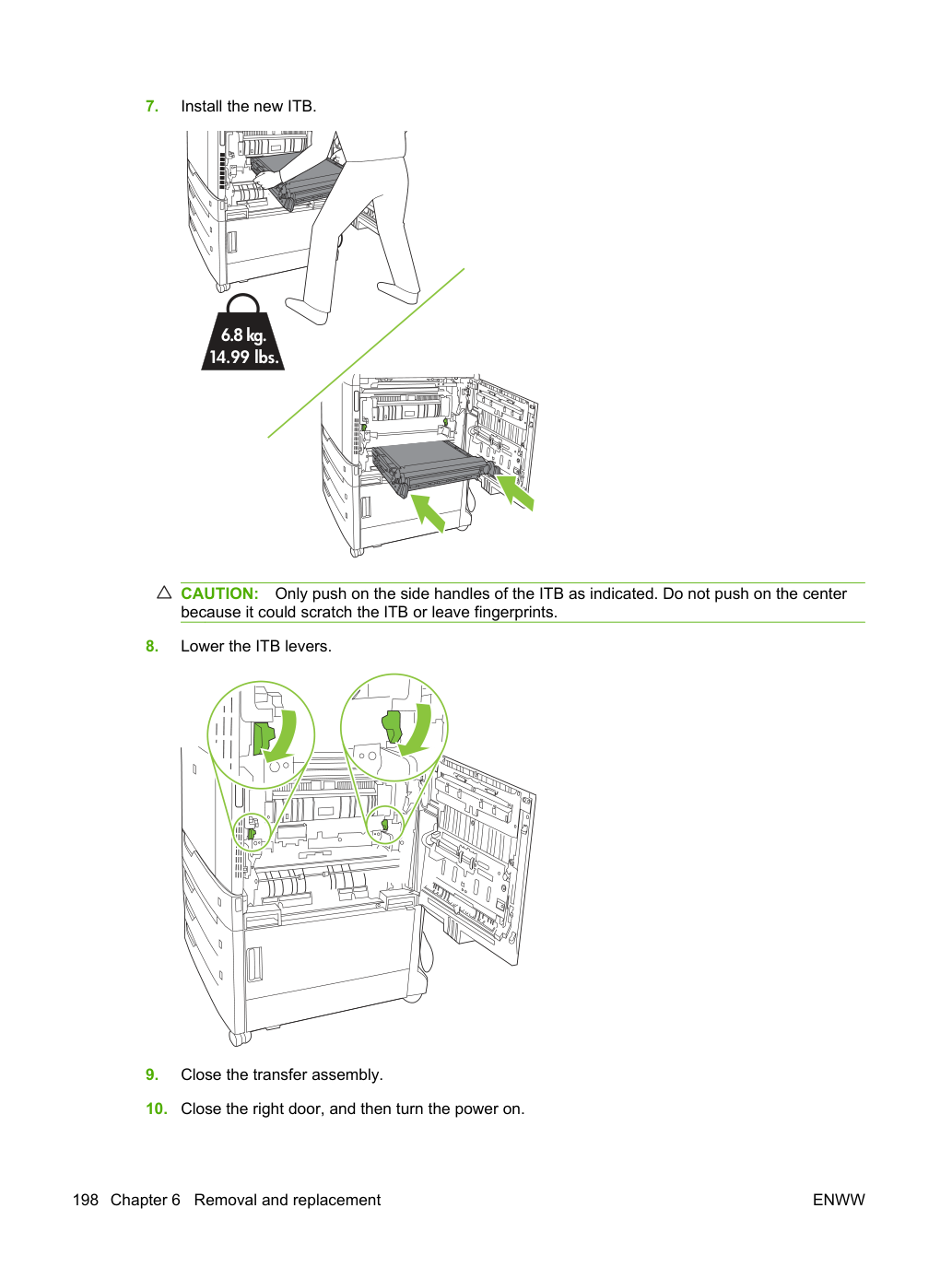

Извлеките новый ITB из защитного пакета.
Загрязнение или царапины могут привести к снижению качества печати.
Надавливайте только на боковые рукоятки ITB как указано. Не надавливайте на центр, так как это может поцарапать ITB или оставить отпечатки пальцев.
Закройте правую дверь и включите питание.

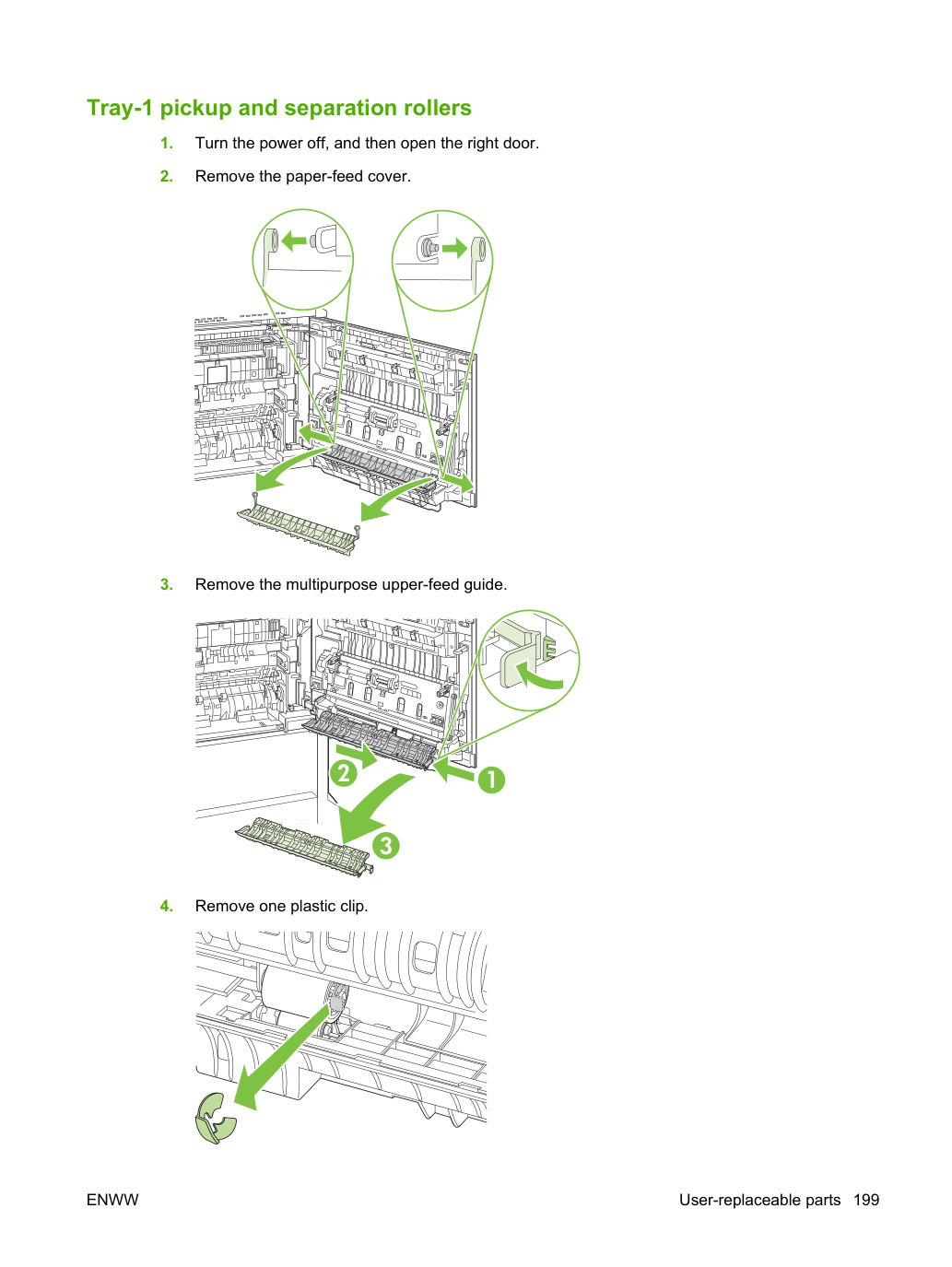

Выключите питание и откройте правую дверь.
Извлеките направляющую верхней многоцелевой подачи.

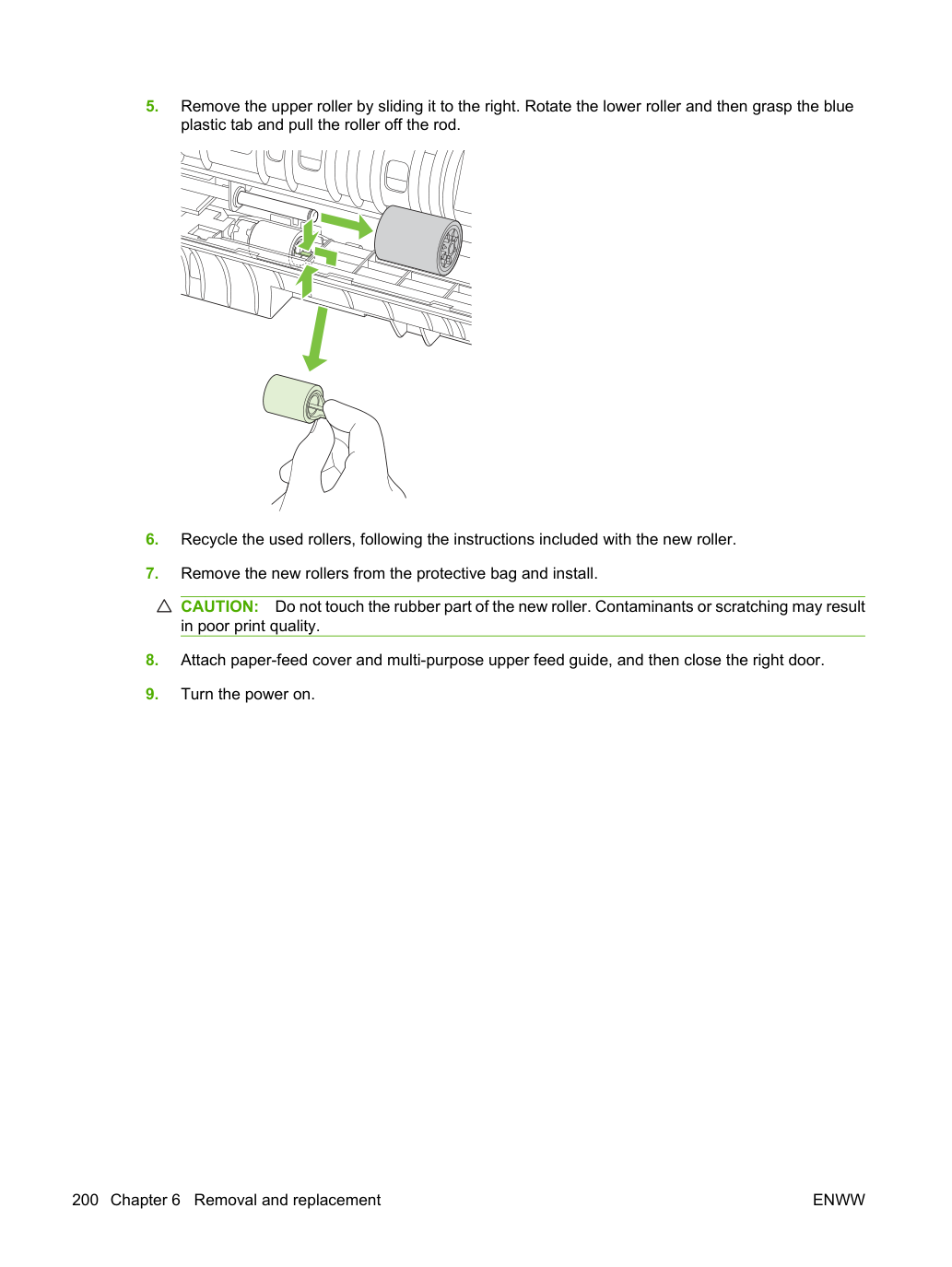

Извлеките верхний ролик, сдвинув его вправо. Поверните нижний ролик, затем возьмитесь за синюю пластиковую табуляцию и потяните ролик со стержня.
Утилизируйте использованные ролики согласно инструкциям, прилагаемым к новому ролику.
Извлеките новые ролики из защитного пакета и установите.
Не прикасайтесь к резиновой части нового ролика. Загрязнение или царапины могут привести к снижению качества печати.
Установите крышку подачи бумаги и верхний направитель многоцелевой подачи, затем закройте правую дверь.

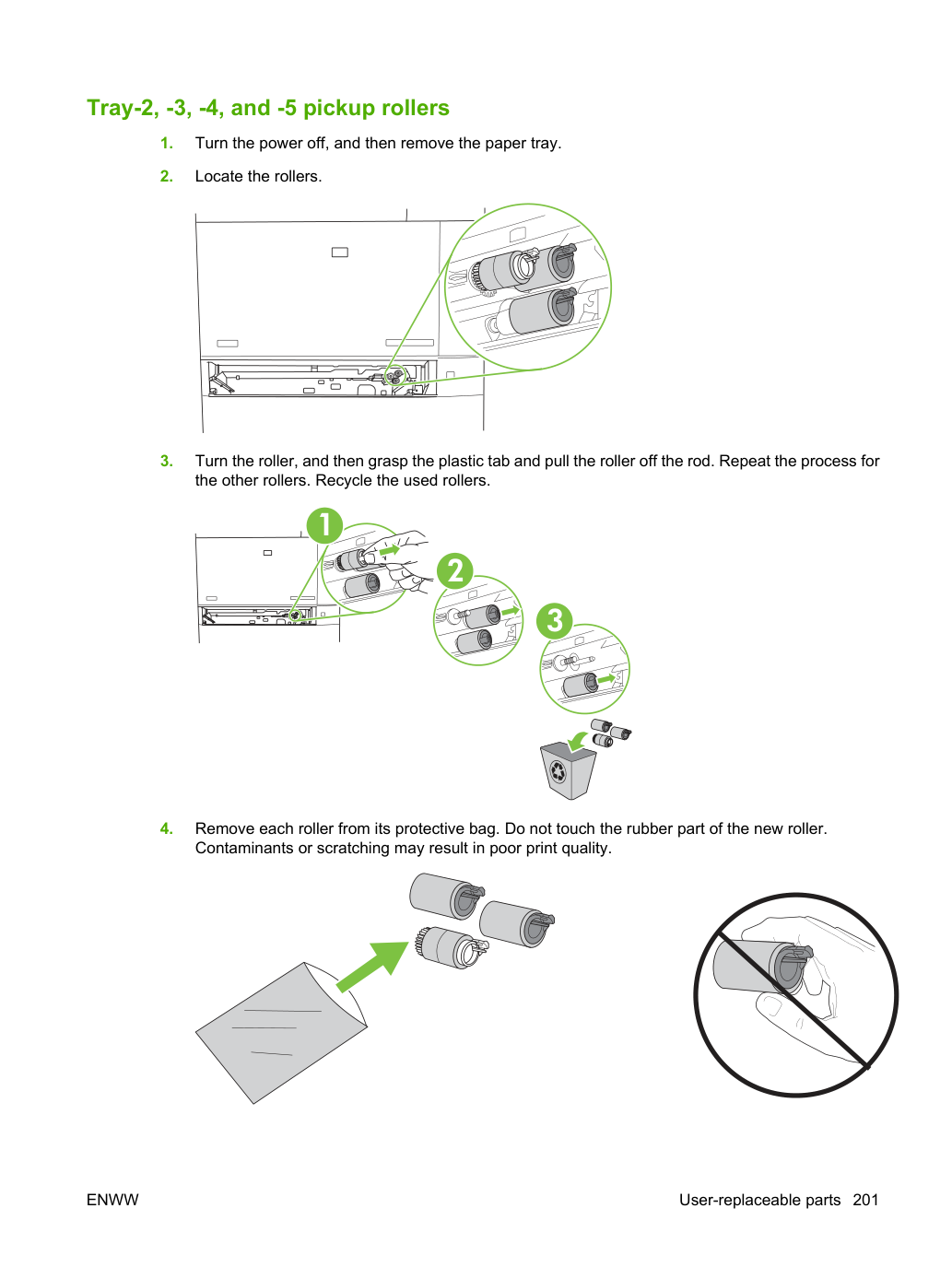

Выключите питание, затем извлеките лоток подачи бумаги.
Поверните ролик, затем схватите пластмассовый язычок и снимите ролик со стержня. Повторите процесс для остальных роликов. Утилизируйте использованные ролики.
Извлеките каждый ролик из защитной упаковки. Не касайтесь резиновой части нового ролика.
Загрязнение или царапины могут привести к снижению качества печати.

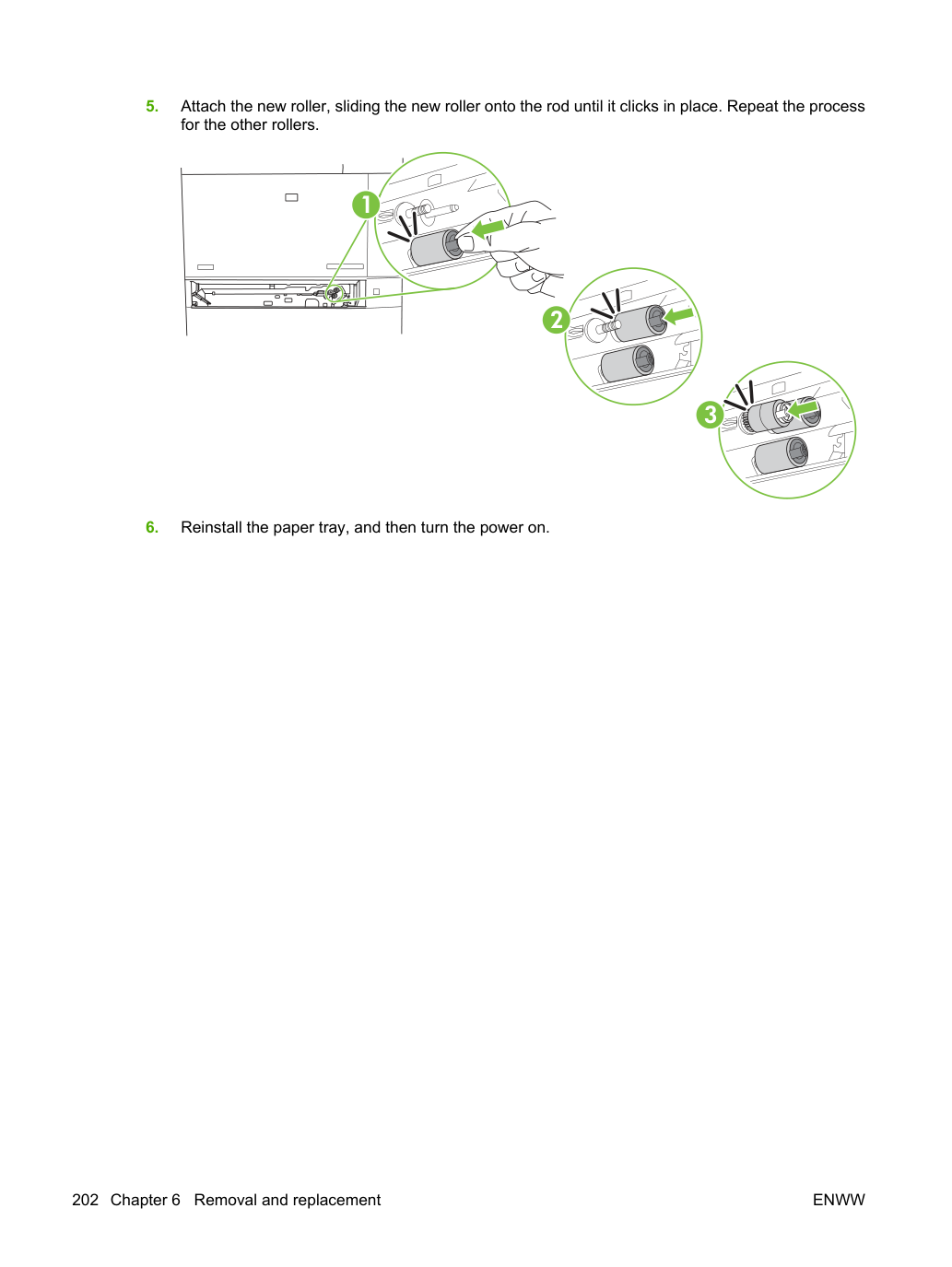

Установите новый ролик, сдвинув новый ролик на стержень до щелчка фиксации. Повторите процесс для остальных роликов.
Переустановите лоток подачи бумаги, затем включите питание.
Выключите устройство, а затем отсоедините все кабели питания и интерфейса.
Некоторые детали чувствительны к электростатическому разряду (ESD). Обратите внимание на напоминание об ESD при извлечении деталей принтера. Всегда выполняйте сервисные работы на защищённой от ESD рабочей станции или коврике.
Если защищённая от ESD рабочая станция или коврик недоступны, заземлитесь, прикоснувшись к листовому металлическому корпусу перед тем как касаться детали, чувствительной к ESD.
Найдите чёрные язычки снятия прижима форматтера на плате форматтера в задней части изделия, затем аккуратно нажимайте чёрные язычки (выноска 1) друг к другу. Аккуратно потяните чёрные язычки (выноска 2), чтобы извлечь плату форматтера из изделия (выноска 3).
Поместите плату форматтера на чистую, плоскую, заземлённую поверхность.
Извлеките модуль памяти DDR DIMM. См. Установка модулей памяти DDR DIMM на странице 91.

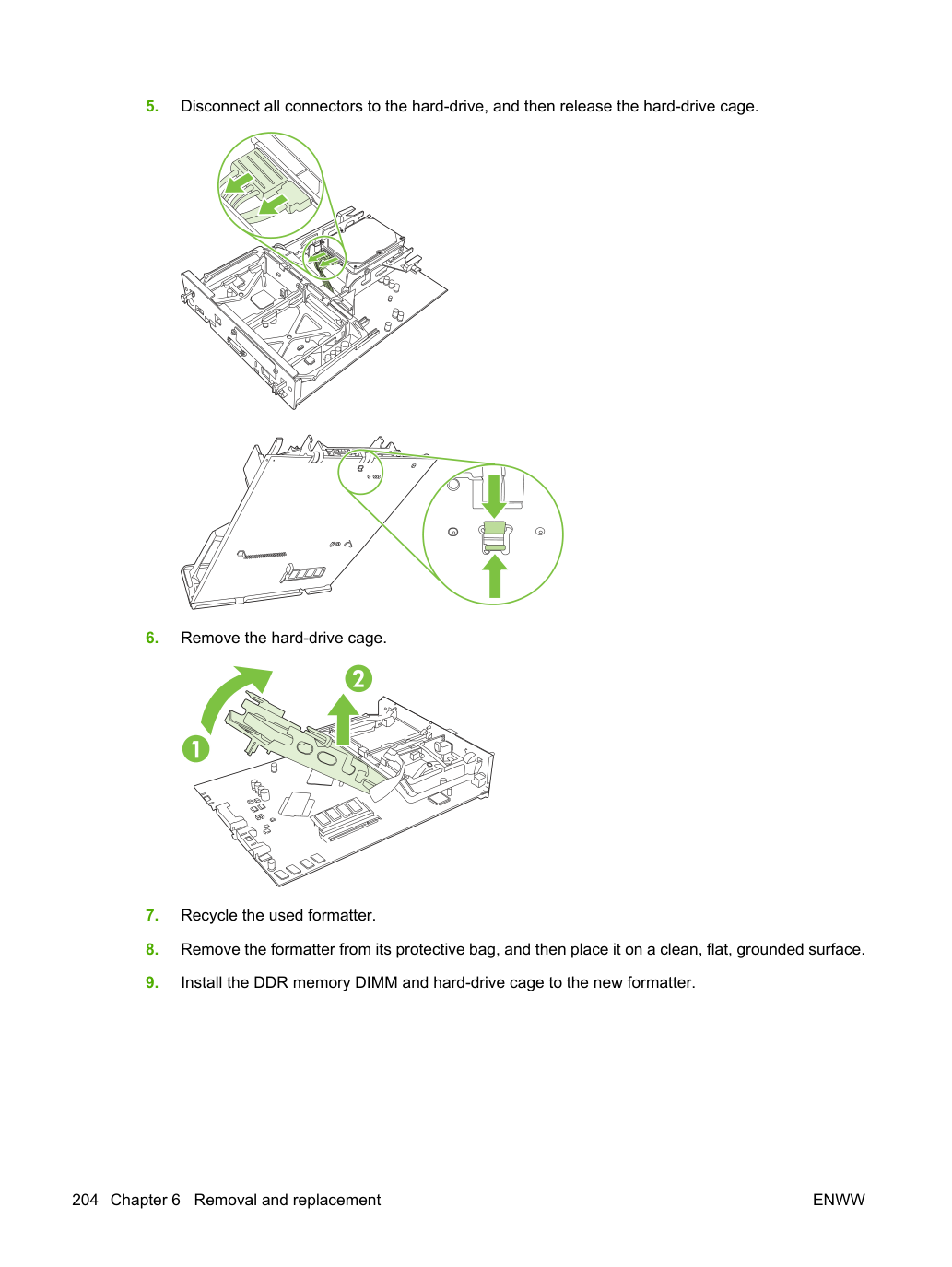

Отсоедините все разъёмы жёсткого диска, затем освободите корзину жёсткого диска.
Извлеките форматтер из защитной упаковки, затем поместите его на чистую, плоскую, заземлённую поверхность.
Установите модуль памяти DDR DIMM и корзину жёсткого диска на новый форматтер.
Выровняйте плату форматтера в направляющих в нижней части разъёма, затем сдвиньте плату обратно в изделие. Подсоедините все кабели питания и интерфейса, затем включите питание.

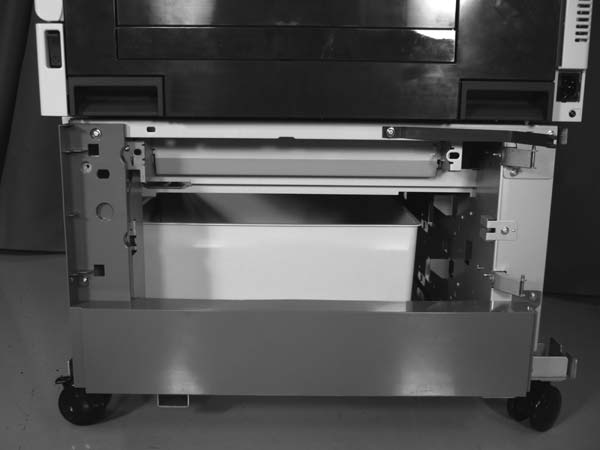

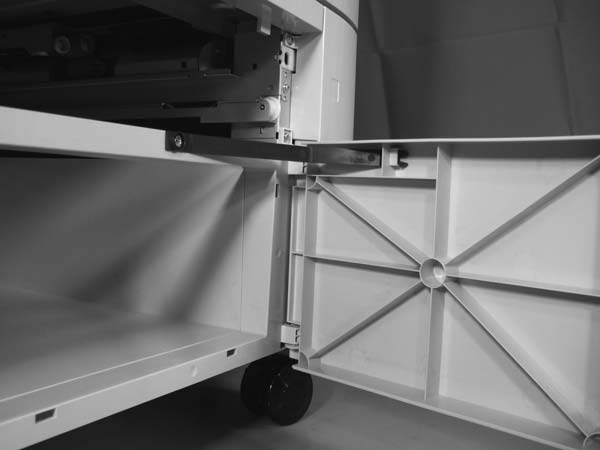

Установите изделие на лоток подачи 1 x 500 листов.
Изделие весит примерно 66,5 кг (143 фунта) и требует минимум 4 человека для подъёма и переноски. Не пытайтесь поднимать самостоятельно.

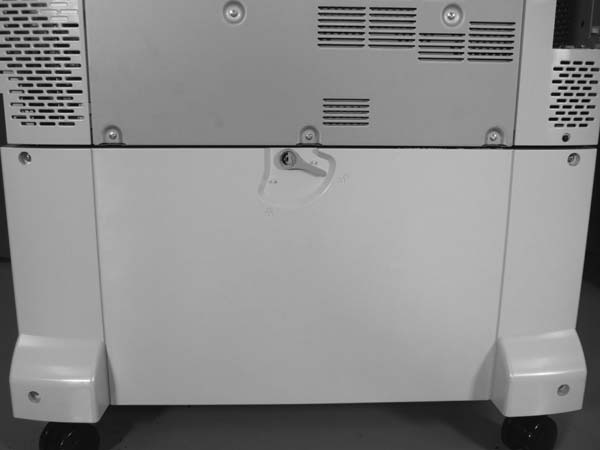

Поверните рычаг, чтобы зафиксировать изделие в положении.

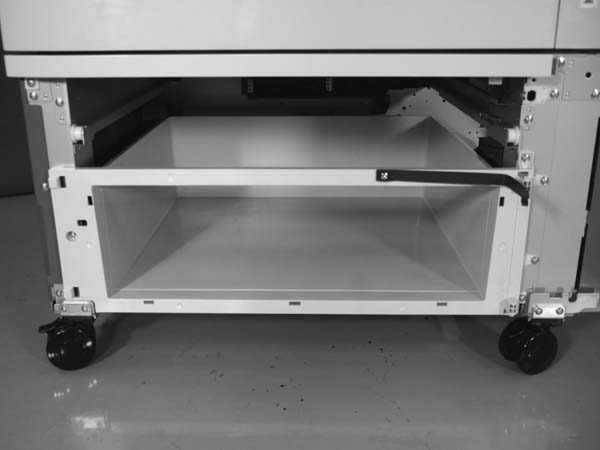

Заблокируйте колеса на лотке подачи 3 x 500 листов.
Выключите питание изделия.

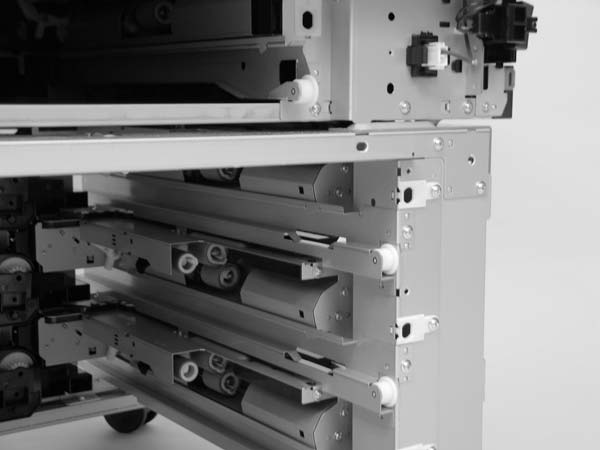

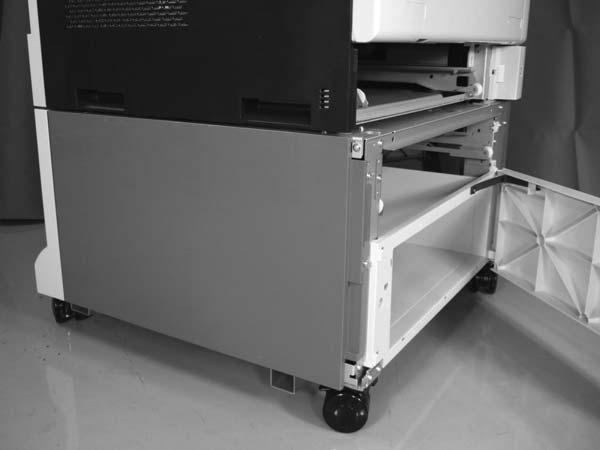

Установите изделие на лоток подачи 3 x 500 листов.
Изделие весит примерно 66,5 кг (143 фунта) и требует минимум 4 человека для подъёма и переноски. Не пытайтесь поднимать самостоятельно.
Поверните рычаг, чтобы зафиксировать изделие в положении.

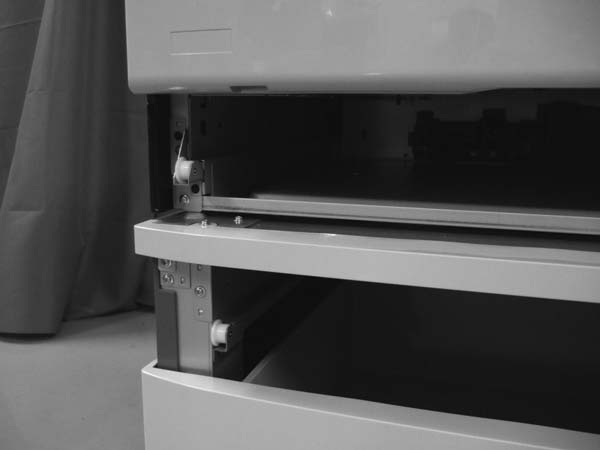

Полностью извлеките старый лоток из изделия, вытягивая и слегка поднимая его. Утилизируйте использованный лоток согласно инструкциям, включённым в новый лоток.
Присоедините переднюю крышку к лотку.
Переустановите лоток, выровняв боковые ролики и вдвинув его обратно в изделие.

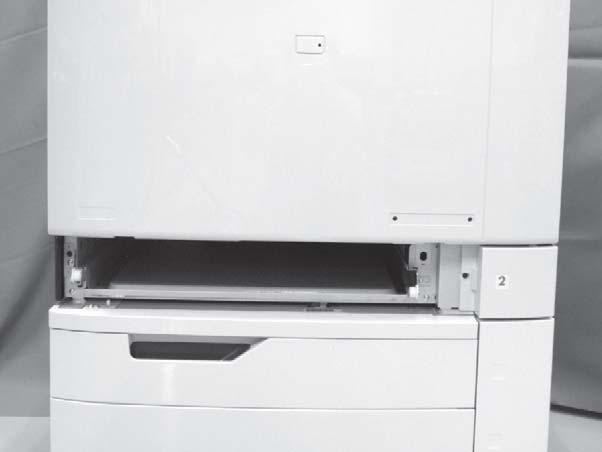

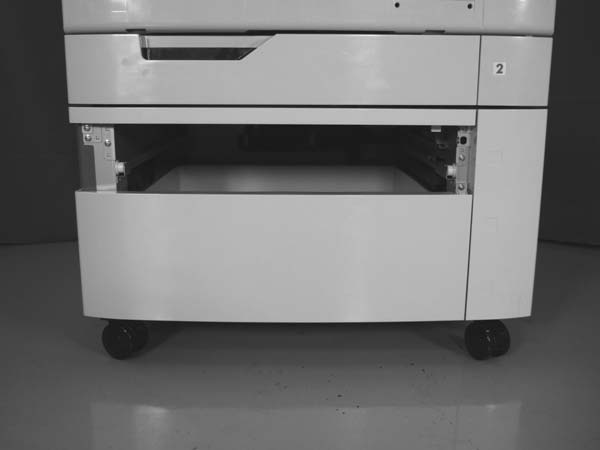

Полностью извлеките лоток из изделия, вытягивая и слегка поднимая его.
Утилизируйте использованный лоток согласно инструкциям, включённым в новый лоток.
Переустановите лоток, выровняв боковые ролики и вдвинув его обратно в изделие.
Используйте приведённую ниже блок-схему, чтобы определить последовательность извлечения и переустановки деталей. Для информации об использовании последовательностей извлечения см. Последовательности извлечения деталей на странице 189.
Для начала см. Последовательность извлечения 1 на странице 209.
Извлеките следующие заменяемые пользователем детали.
Ролик переноса (Transfer roller). См. Ролик переноса на странице 194.
Промежуточный передаточный ремень (ITB). См. Промежуточный передаточный ремень (ITB) на странице 196.

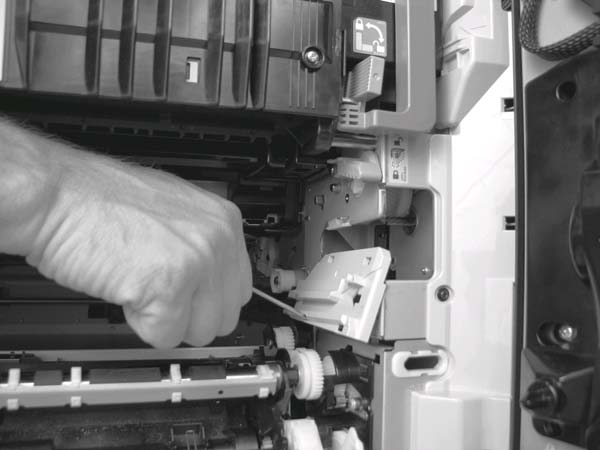

Плоской отвёрткой отожмите два язычка вдоль нижнего края, затем извлеките правый направитель ITB.
Закройте вторичный узел переноса. С левой стороны отожмите один язычок (выноска 1), затем поднимите крышку разъёма (выноска 2), чтобы извлечь её.
Отсоедините один разъём (выноска 1). Для отсоединения нажимайте переднюю часть разъёма в сторону изделия, затем вытяните.
- извлеките его.
Отожмите один фиксатор провода (выноска 1), один разъём (выноска 2) и одну c-скобу (выноска 3).
Сдвиньте втулку (выноска 1) на стержень.

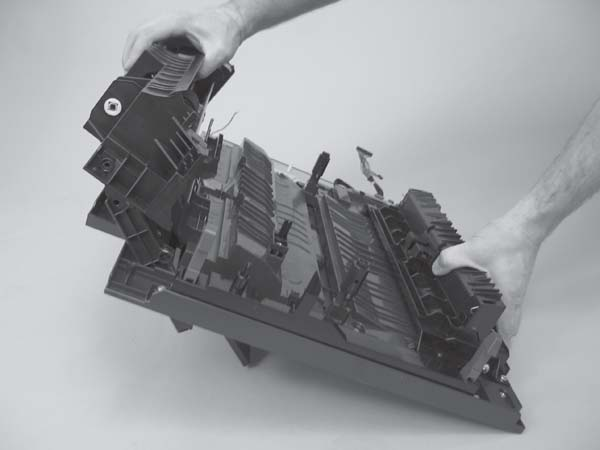

Наклоняя направитель подачи (выноска 1) назад, схватите вторичный узел переноса (выноска 2) и сдвиньте его влево. Отожмите правый направляющий стержень, затем извлеките вторичный узел переноса.
При повторной сборке вторичного узла переноса убедитесь, что он расположен правильно.
Нажми на стопор вторичного узла переноса (позиция 1). Размести шестеренчатый узел (позиция 2) под рельсом ITB (позиция 3).
Подними и размести направляющую подачи (позиция 1) на верхней части вторичного узла переноса (позиция 2).
Убедись откалибровать датчик носителя из меню SERVICE на панели управления после замены вторичного узла переноса.
Для начала см. Последовательность извлечения 1 на странице 209.
Извлеки термоузел. См. Fuser на стр. 191.
Извлеки один винт (позиция 1) и отпусти петлю двери (позиция 2).
Извлеки два винта (позиция 1) и рукоятку.
Извлеки два винта (позиция 1), отпусти две защелки (позиция 2), затем извлеки правую внутреннюю крышку.
Подними стопор вторичного узла переноса (позиция 1), затем потяни его вперед для извлечения.
Отпусти две защелки (позиция 1), затем сдвинь крышку шестеренок (позиция 2) в указанном направлении для извлечения.
Извлеки два разъема (позиция 1), один держатель проводки (позиция 2) и один винт заземления (позиция 3).
Извлеки два винта (позиция 1), два штифта (позиция 2), затем извлеки узел привода универсального лотка.
Для начала см. Последовательность извлечения 1 на странице 209.
Извлеки направляющую универсального лотка (Tray-1) (позиция 3).
Для начала см. Последовательность извлечения 1 на странице 209.
Отсоедини один разъем (позиция 1), извлеки четыре винта (позиция 2), затем узел захвата Tray-2 (позиция 3).
Последовательность извлечения 1 завершена. Для переборки выполни шаги этой процедуры и всех предыдущих процедур этой последовательности в обратном порядке.
Используйте приведённую ниже блок-схему, чтобы определить последовательность извлечения и переустановки деталей. Для информации об использовании последовательностей извлечения см. Последовательности извлечения деталей на странице 189.
Для начала см. Последовательность извлечения 2 на стр. 221.
Извлеки один винт (позиция 1), отпусти одну защелку (позиция 2), затем извлеки заднюю левую крышку (позиция 3).
Для начала см. Рисунок 6-21 Блок-схема последовательности извлечения 2 на стр. 221.
Извлеки один винт (позиция 1), отпусти две защелки (позиция 2), затем извлеки заднюю правую крышку (позиция 3).
Для начала см. Последовательность извлечения 2 на стр. 221.
Извлеки девять винтов (позиция 1), затем извлеки заднюю крышку (позиция 2).
Для последовательности 2A см. Последовательность извлечения 2A на стр. 230.
Для последовательности 2B см. Последовательность извлечения 2B на стр. 231.
Для последовательности 2C см. Последовательность извлечения 2C на стр. 232.
Для последовательности 2D см. Последовательность извлечения 2D на стр. 236.
Для начала см. Последовательность извлечения 2 на стр. 221.
Отсоедини пять разъемов (позиция 1), извлеки три винта (позиция 2), затем извлеки узел источника питания низкого напряжения.
Для начала см. Последовательность извлечения 2 на стр. 221.
Отпусти две защелки (позиция 1), извлеки два держателя PCA (позиция 2), затем извлеки один разъем (позиция 3).
Извлеки один винт (позиция 1), отпусти семь защелок (позиция 2), затем извлеки PCA источника высокого напряжения (A).

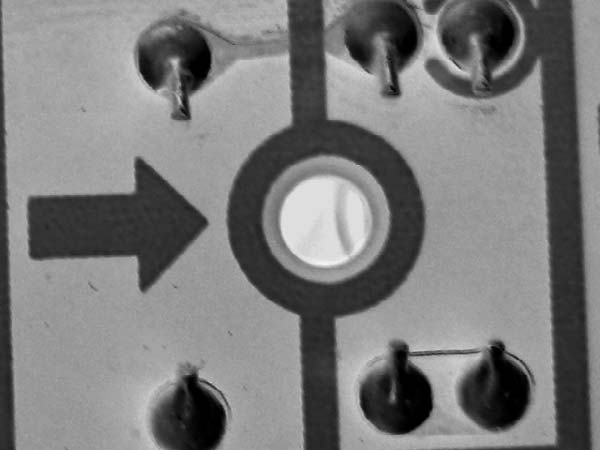

При переборке установи нижнюю защелку PCA источника высокого напряжения (A) первой. Убедись, что контактная пружина (позиция 1) видна из двенадцати окон подтверждения.
Для начала см. Последовательность извлечения 2 на стр. 221.
Извлеки Лоток 2. См. Tray 2 на стр. 208.
Отсоедини три разъема (позиция 1), извлеки три винта (позиция 2), затем отпусти две защелки (позиция 3).
Извлеки узел привода лифта спереди устройства.
Рисунок 6-31 Извлеки узел привода лифта (2 из 2) ПРИМЕЧАНИЕ:
При переборке убедись, что узел привода лифта разблокирован (позиция 1). Если лифт заблокирован (позиция 2), лифт не будет работать правильно.
Последовательность извлечения 2 завершена. Для переборки выполни шаги этой процедуры и всех предыдущих процедур этой последовательности в обратном порядке.
См. Последовательность извлечения 2 на стр. 221 для процедур извлечения предварительных запчастей.

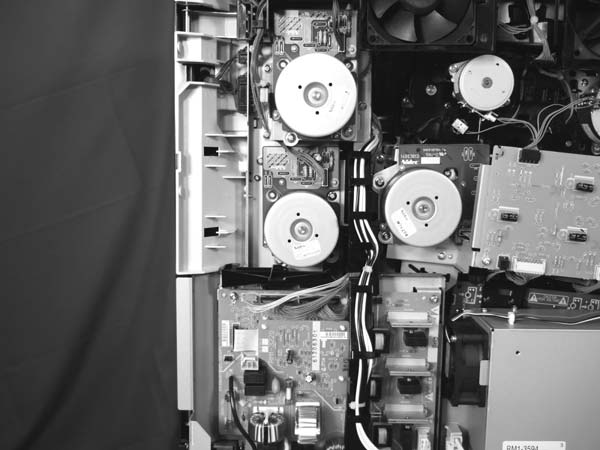

Извлеки четыре винта (позиция 2), затем извлеки главный двигатель термоузла (позиция 3).
Последовательность извлечения 2A завершена. Для переборки выполни шаги этой процедуры и всех предыдущих процедур этой последовательности в обратном порядке.
См. Последовательность извлечения 2 на стр. 221 для процедур извлечения предварительных запчастей.
Отсоедини один разъем (позиция 1). Извлеки три винта (позиция 2), затем извлеки главный двигатель ITB (позиция 3).
Последовательность извлечения 2B завершена. Для переборки выполни шаги этой процедуры и всех предыдущих процедур этой последовательности в обратном порядке.
См. Последовательность извлечения 2 на стр. 221 для процедур извлечения предварительных запчастей.
Извлеки два винта (позиция 1), затем извлеки лоток выхода лицевой стороной вниз (позиция 2).
Для начала см. Последовательность извлечения 2 на стр. 221.
Выверните один винт (позиция 1), затем отожмите один штифт (позиция 2).
Отожмите один фиксатор (позиция 1), одновременно потянув нижний левый угол (позиция 2). Сдвиньте левую крышку (позиция 3) в направлении, указанном стрелкой.
Для начала см. Последовательность извлечения 2 на стр. 221.
Выверните пять винтов (позиция 1), затем поверните корпус форматера вправо.
Отсоедините два разъема (позиция 1), затем отожмите два фиксатора жгутов (позиция 2).
Выверните два винта (позиция 1), затем извлеките воздуховод лазера/сканера-вентилятора (позиция 2).
Последовательность удаления 2C завершена. Для сборки выполните шаги данной процедуры и все предыдущие процедуры этой последовательности в обратном порядке.
См. Последовательность извлечения 2 на стр. 221 для процедур извлечения предварительных запчастей.
Выверните четыре винта (позиция 1), затем поверните корпус форматера вправо.
Отсоедините один разъем от контроллера DC (позиция 1).
Отсоедините семь разъемов (позиция 1), четыре винта (позиция 2) и печатный драйвер картриджа PCA (позиция 3).
Последовательность удаления 2D завершена. Для сборки выполните шаги данной процедуры и все предыдущие процедуры этой последовательности в обратном порядке.
Используйте приведённую ниже блок-схему, чтобы определить последовательность извлечения и переустановки деталей. Для информации об использовании последовательностей извлечения см. Последовательности извлечения деталей на странице 189.
Для начала см. Последовательность удаления 3 на странице 238.
Извлеки один винт (позиция 1), отпусти одну защелку (позиция 2), затем извлеки заднюю левую крышку (позиция 3).
Для начала см. Последовательность удаления 3 на странице 238.
Извлеки два винта (позиция 1), затем извлеки лоток выхода лицевой стороной вниз (позиция 2).
Для начала см. Последовательность удаления 3 на странице 238.
Выверните один винт (позиция 1), затем отожмите один штифт (позиция 2).
Отожмите один фиксатор (позиция 1), затем сдвиньте левую крышку (позиция 2) в направлении, указанном стрелкой.
Для последовательности удаления 3A см. Последовательность удаления 3A на странице 248.
Для начала см. Последовательность удаления 3 на странице 238.
Отсоедините два разъема (позиция 1), затем выверните один винт (позиция 2).
При сборке убедитесь, что контактные пружины (позиция 1) видны из пяти окошек подтверждения. Несоблюдение этого может привести к проблемам с качеством печати.
Для начала см. Последовательность удаления 3 на странице 238.
Извлеките держатель жгута проводов (позиция 1), затем отсоедините плоский кабель (позиция 2) от корпуса форматера.
Отсоедините один разъем (позиция 1), отожмите три фиксатора жгутов (позиция 2), затем выверните пять винтов (позиция 3).
Поверните и поднимите корпус форматера, чтобы извлечь его.
Рис. 6-55 Извлечение корпуса форматера (3 из 3) ПРИМЕЧАНИЕ:
При сборке вставьте С-образный шарнир на верхней части корпуса форматера в круглое отверстие.
Для начала см. Последовательность удаления 3 на странице 238.
Отсоедините все разъемы на контроллере DC PCA.
Будьте осторожны при извлечении плоского кабеля, идущего от корпуса форматера (позиция 1). Аккуратно поднимите черный фиксатор для отпускания кабеля.
Выверните шесть винтов (позиция 1), затем извлеките контроллер DC PCA.
Последовательность удаления 3 завершена. Для сборки выполните шаги данной процедуры и все предыдущие процедуры этой последовательности в обратном порядке.
См. Последовательность удаления 3 на странице 238 для процедур удаления необходимых деталей.
Для начала см. Последовательность удаления 3A на странице 248.
Отсоедините один разъем (позиция 1). Отожмите три фиксатора (позиция 2), затем извлеките датчик окружающей среды (позиция 3).
Последовательность удаления 3A завершена. Для сборки выполните шаги данной процедуры и все предыдущие процедуры этой последовательности в обратном порядке.

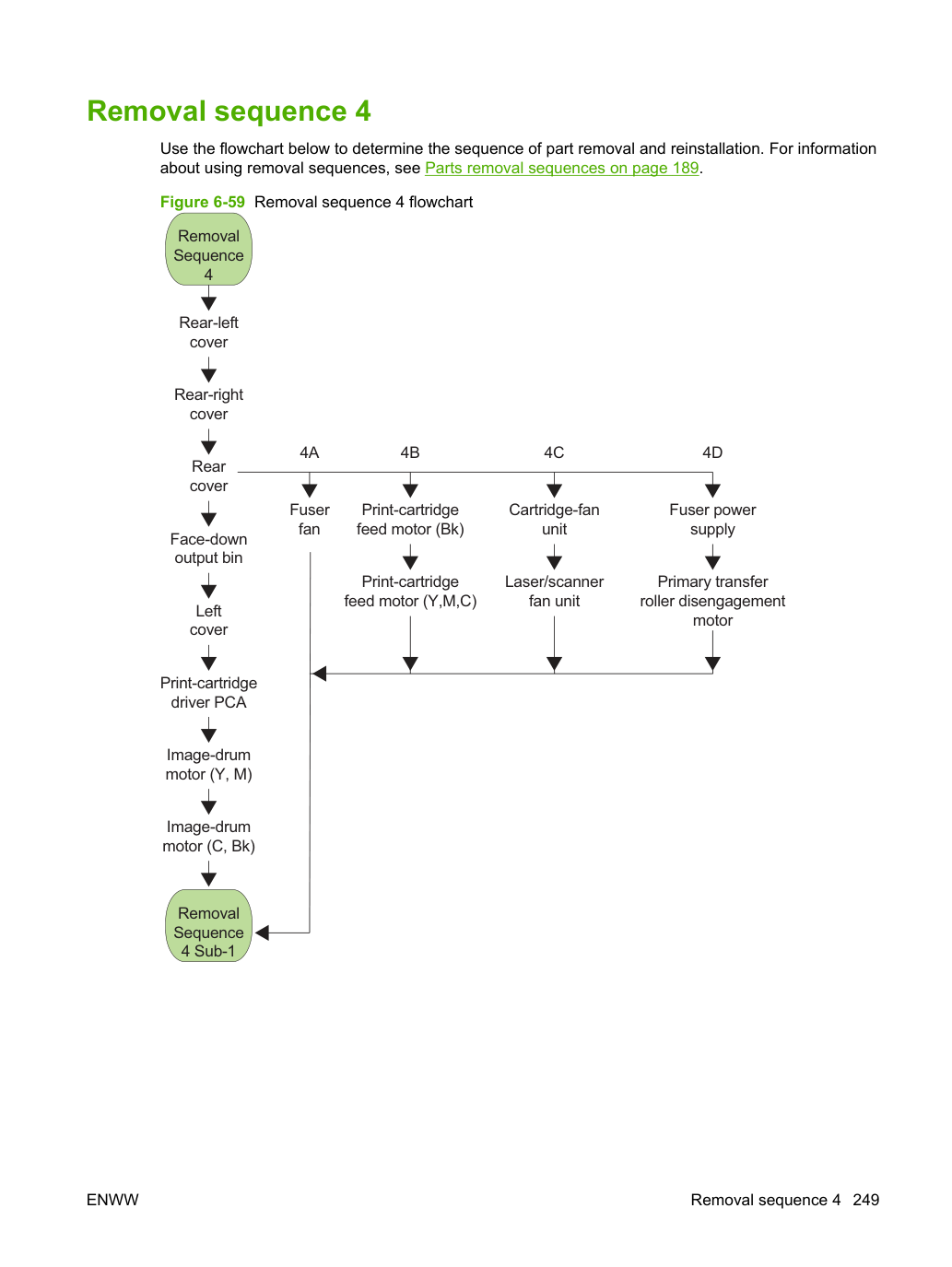

Используйте приведённую ниже блок-схему, чтобы определить последовательность извлечения и переустановки деталей. Для информации об использовании последовательностей извлечения см. Последовательности извлечения деталей на странице 189.
Для начала см. Последовательность удаления 4 на странице 249.
Извлеки один винт (позиция 1), отпусти одну защелку (позиция 2), затем извлеки заднюю левую крышку (позиция 3).
Для начала см. Последовательность удаления 4 на странице 249.
Извлеки один винт (позиция 1), отпусти две защелки (позиция 2), затем извлеки заднюю правую крышку (позиция 3).
Для начала см. Последовательность удаления 4 на странице 249.
Извлеки девять винтов (позиция 1), затем извлеки заднюю крышку (позиция 2).
Для последовательности удаления 4A см. Последовательность удаления 4A на странице 259.
Для последовательности удаления 4B см. Последовательность удаления 4B на странице 260.
Для последовательности удаления 4C см. Последовательность удаления 4C на странице 262.
Для последовательности удаления 4D см. Последовательность удаления 4D на странице 264.
Для начала см. Последовательность удаления 4 на странице 249.
Извлеки два винта (позиция 1), затем извлеки лоток выхода лицевой стороной вниз (позиция 2).
Для начала см. Последовательность удаления 4 на странице 249.
Выверните один винт (позиция 1), затем отожмите один штифт (позиция 2).
Отожмите один фиксатор (позиция 1), затем сдвиньте левую крышку (позиция 2) в направлении, указанном стрелкой.
Для начала см. Последовательность удаления 4 на странице 249.

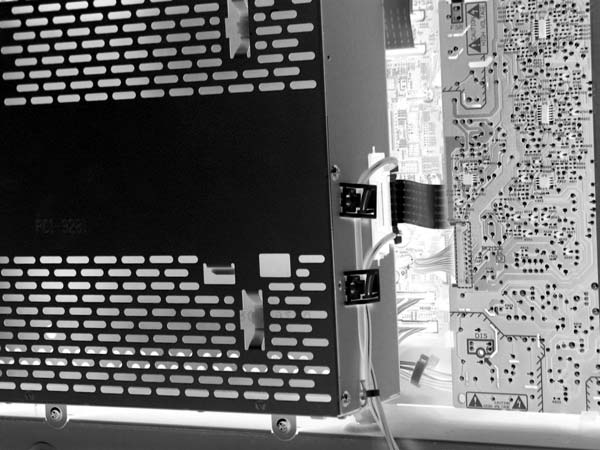

Выверните пять винтов (позиция 1) и поверните корпус форматера вправо.
Отсоедините один разъем от контроллера DC (позиция 1).
Отсоедините семь разъемов (позиция 1), четыре винта (позиция 2) и печатный драйвер картриджа PCA (позиция 3).
Для начала см. Последовательность удаления 4 на странице 249.
Выверните четыре винта (позиция 1), затем извлеките крепление драйвера картриджа PCA (позиция 2).

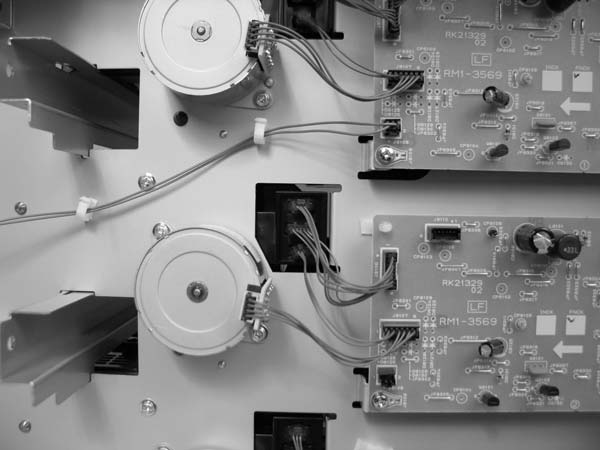

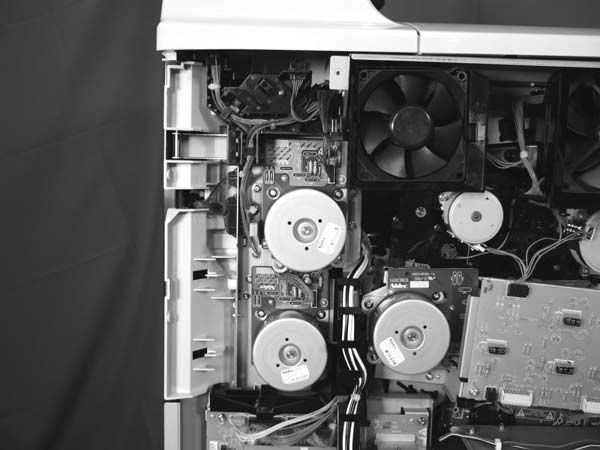

Отсоедините один разъем, четыре винта (позиция 2) и двигатель печатного барабана (позиция 3).
Повторите эту процедуру для всех двигателей барабана.
Последовательность удаления 4 завершена. Для сборки выполните шаги данной процедуры и все предыдущие процедуры этой последовательности в обратном порядке.
См. Последовательность удаления 4 на странице 249 для процедур удаления необходимых деталей.

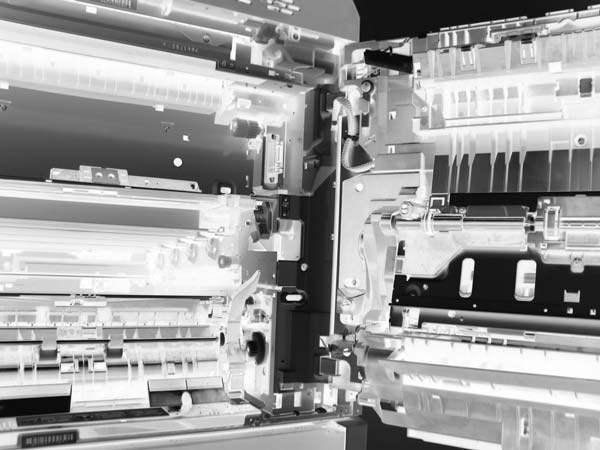

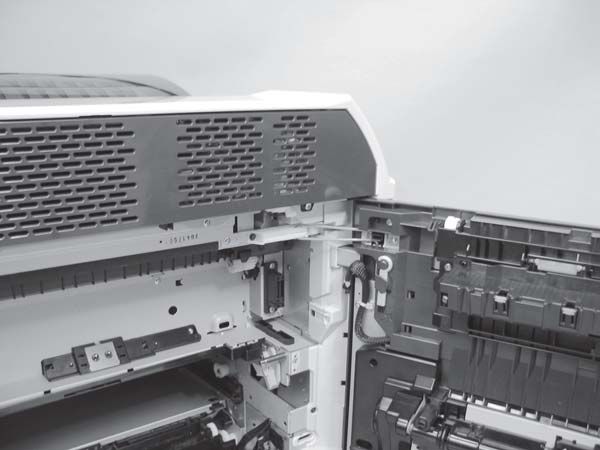

Снимите один винт (позиция 1), отсоедините один разъём (позиция 2), а затем снимите вентилятор термоузла.
Последовательность снятия 4A завершена. Для сборки выполните шаги этой процедуры и все предыдущие процедуры этой последовательности в обратном порядке.
См. Последовательность удаления 4 на странице 249 для процедур удаления необходимых деталей.

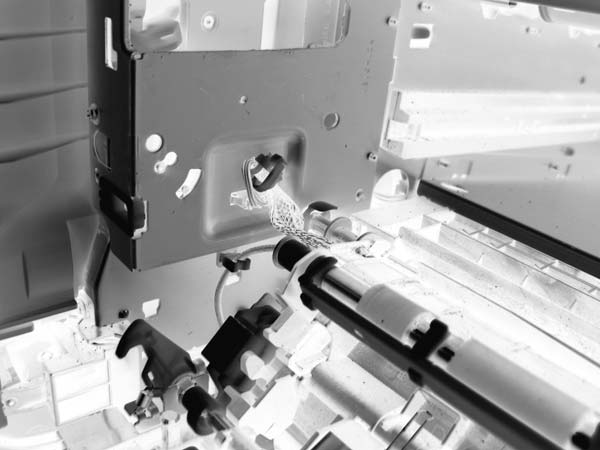

Отсоедините один разъём (позиция 1). Снимите два винта (позиция 2), а затем снимите двигатель подачи картриджа печати (чёрный) (позиция 3).
Двигатель подачи картриджа печати (жёлтый, пурпурный и голубой) ПРИМЕЧАНИЕ:
Для начала см. Последовательность удаления 4 на странице 249.
Отсоедините один разъём (позиция 1). Снимите два винта (позиция 2), а затем снимите двигатель подачи картриджа печати (жёлтый, пурпурный и голубой) (позиция 3).
Последовательность снятия 4B завершена. Для сборки выполните шаги этой процедуры и все предыдущие процедуры этой последовательности в обратном порядке.
См. Последовательность удаления 4 на странице 249 для процедур удаления необходимых деталей.

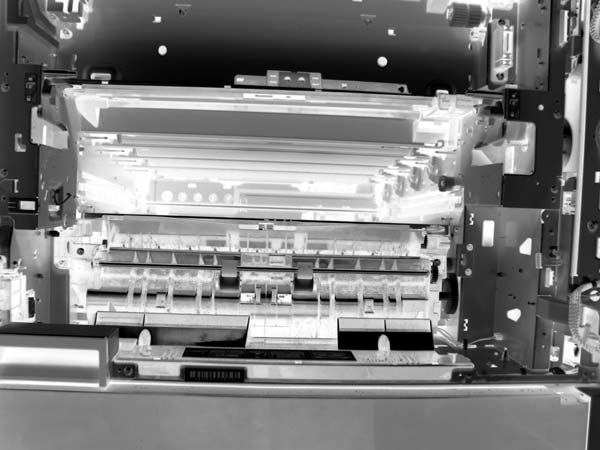

Отожмите один язычок (позиция 1), а затем снимите узел вентилятора картриджа (позиция 2).
Для начала см. Последовательность удаления 4 на странице 249.
Отожмите один язычок (позиция 1), а затем снимите узел вентилятора лазера/сканера (позиция 2).
Последовательность снятия 4C завершена. Для сборки выполните шаги этой процедуры и все предыдущие процедуры этой последовательности в обратном порядке.
См. Последовательность удаления 4 на странице 249 для процедур удаления необходимых деталей.

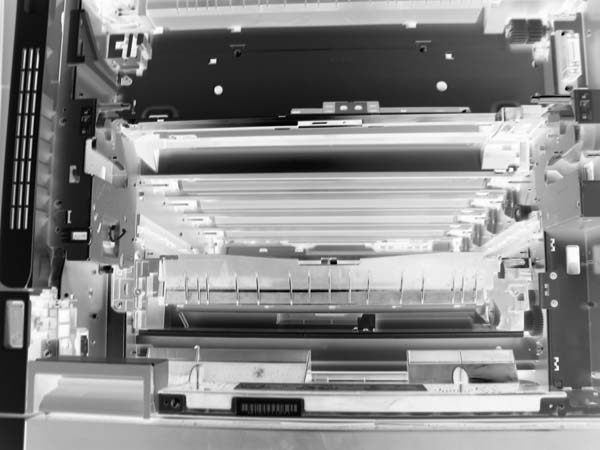

Отсоедините шесть разъёмов (позиция 1), а затем снимите один кабельный направитель (позиция 2).
Снимите два винта (позиция 1), а затем снимите блок питания термоузла.
Для начала см. Последовательность удаления 4 на странице 249.

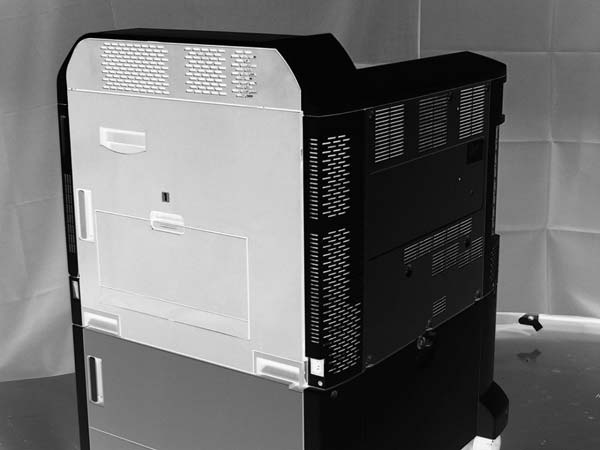

Снимите один винт (позиция 1), а затем снимите крышку двигателя (позиция 2).
Отсоедините один разъём (позиция 1). Снимите три винта (позиция 2), а затем снимите двигатель отвода первичного ролика переноса (позиция 3).
Последовательность снятия 4D завершена. Для сборки выполните шаги этой процедуры и все предыдущие процедуры этой последовательности в обратном порядке.
Перед началом последовательности снятия 4 Sub-1 необходимо завершить последовательность снятия 4. См. Последовательность снятия 4 на странице 249.
Используйте приведённую ниже блок-схему, чтобы определить последовательность извлечения и переустановки деталей. Для информации об использовании последовательностей извлечения см. Последовательности извлечения деталей на странице 189.

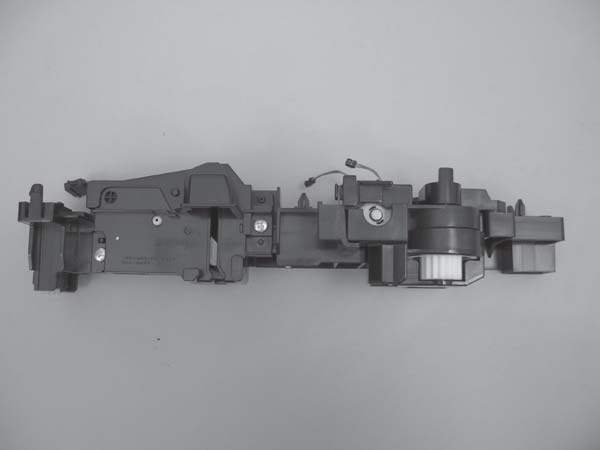

Узел привода картриджа печати (жёлтый и пурпурный) ПРИМЕЧАНИЕ:
Не снимайте узел привода картриджа печати (жёлтый и пурпурный) без установленных штифтов выравнивания, необходимых для переустановки.
Снимите четыре винта (позиция 1), отсоедините один разъём (позиция 2), а затем снимите узел привода картриджа печати (жёлтый и пурпурный) (позиция 3).
Для последовательности снятия 4 Sub-1A см. Последовательность снятия 4 Sub-1A на странице 276.
Выполняйте процедуры выравнивания шестерён при сборке узлов привода картриджей печати и главного привода.

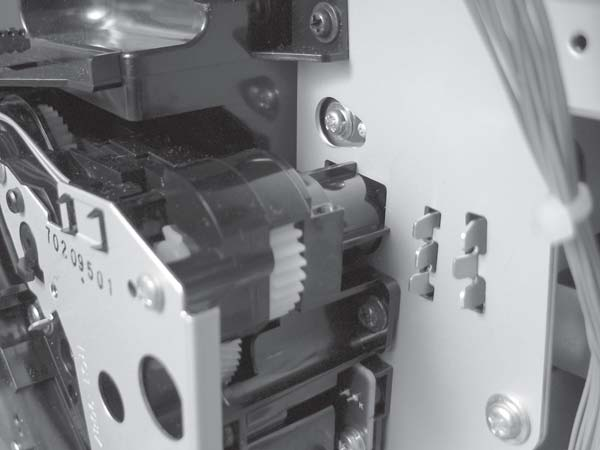

Эта процедура правильно выравнивает шестерни главного привода (позиция 1) и узла(ов) привода картриджа печати (позиция 2). Используйте четыре штифта (позиция 3), поставляемые с запасными узлами, для выравнивания шестерён.
Переустановите главный привод. Нажимайте чёрные фиксаторы (позиция 3) влево, вращая верхние шестерни (позиция 1) на главном приводе, пока они не зафиксируются на месте. Большие отверстия (позиция 2) должны быть направлены вправо (положение 3 часа).
Вставьте длинные штифты выравнивания (позиция 1) через шестерни (позиция 2) в главный привод.
Этот шаг не требуется. Шестерни можно удерживать на месте с помощью фиксаторов.
На узле привода картриджа печати вращайте верхнюю шестерню (позиция 1) по часовой стрелке, пока стрелки не совпадут (позиция 2). Вставьте два коротких штифта (позиция 3).
Установите узел привода картриджа печати на длинные штифты в главном приводе. Снимите все штифты (позиция 1), отожмите фиксаторы и переустановите винты.
Убедитесь в том, что все штифты (позиция 1) удалены. Невыполнение этого требования может привести к повреждению прибора.
Убедитесь, что узел привода картриджа печати установлен правильно. Узел должен быть вровень с прибором (позиция 1). Неправильная установка (позиция 2) приведёт к неправильной работе прибора.
Узел привода картриджа печати (голубой и чёрный) ПРИМЕЧАНИЕ:
Для начала см. Последовательность снятия 4 Sub-1 на странице 266.
Не снимайте узел привода картриджа печати (голубой и чёрный) без установленных штифтов выравнивания, необходимых для переустановки.
Снимите четыре винта (позиция 1), отсоедините один разъём (позиция 2), а затем снимите узел привода картриджа печати (голубой и чёрный) (позиция 3).
Выполняйте процедуры выравнивания шестерён узла привода при сборке. См. Выравнивание шестерён на странице 268.
Для последовательности 4 Sub-1B см. Последовательность снятия 4 Sub-1B на странице 277.
Интерфейсная PCA картриджа печати (голубой и чёрный) ПРИМЕЧАНИЕ:
Для начала см. Последовательность снятия 4 Sub-1 на странице 266.
Снимите три винта (позиция 1) и отожмите один язычок (позиция 2), а затем снимите интерфейсную PCA картриджа печати (голубой и чёрный) (позиция 3).
При переборке некоторые узлы этой последовательности требуют выравнивания шестерён. См. Выравнивание шестерён на странице 268.
Для начала см. Последовательность снятия 4 Sub-1 на странице 266.
Не снимайте главный привод без установленных штифтов выравнивания, необходимых для переустановки.
См. Выравнивание шестерён на странице 268.
Отсоедините пять разъёмов (J113, J138, J139, J141 и J142) (позиция 1) на PCA контроллера постоянного тока, за корпусом форматера.
Снимите двенадцать винтов (сноска 1), а затем узел главного привода (сноска 2).
Не снимайте винты, фиксирующие узел главного привода.
Выполните процедуры регулировки шестерни при сборке узла главного привода. См. Gear alignment на странице 268.
Последовательность снятия 4 Sub-1 завершена. Для сборки выполните шаги этой процедуры и все предыдущие процедуры этой последовательности в обратном порядке.
См. Removal sequence 4 Sub-1 на странице 266 для процедур снятия обязательных узлов.

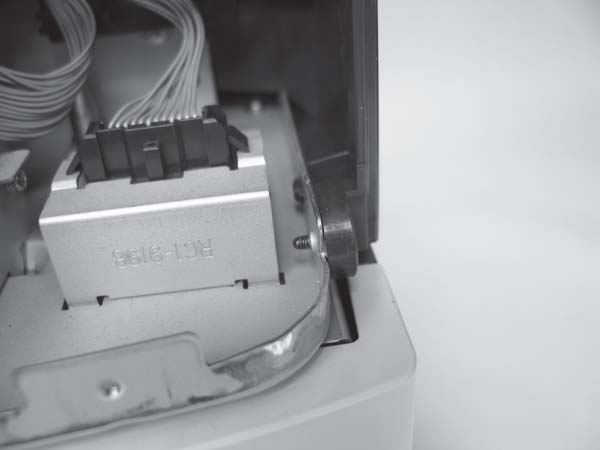

Снимите три винта (сноска 1) и отожмите один язычок (сноска 2), а затем снимите плату интерфейса картриджа печати (жёлтый и пурпурный) (сноска 3).
При переборке некоторые узлы этой последовательности требуют выравнивания шестерён. См. Выравнивание шестерён на странице 268.
Последовательность снятия 4 Sub-1A завершена. Для сборки выполните шаги этой процедуры и все предыдущие процедуры этой последовательности в обратном порядке.
См. Removal sequence 4 Sub-1 на странице 266 для процедур снятия обязательных узлов.
Снимите два винта (сноска 1), а затем снимите воздуховод вентилятора картриджа (сноска 2).
Последовательность снятия 4 Sub-1B завершена. Для сборки выполните шаги этой процедуры и все предыдущие процедуры этой последовательности в обратном порядке.

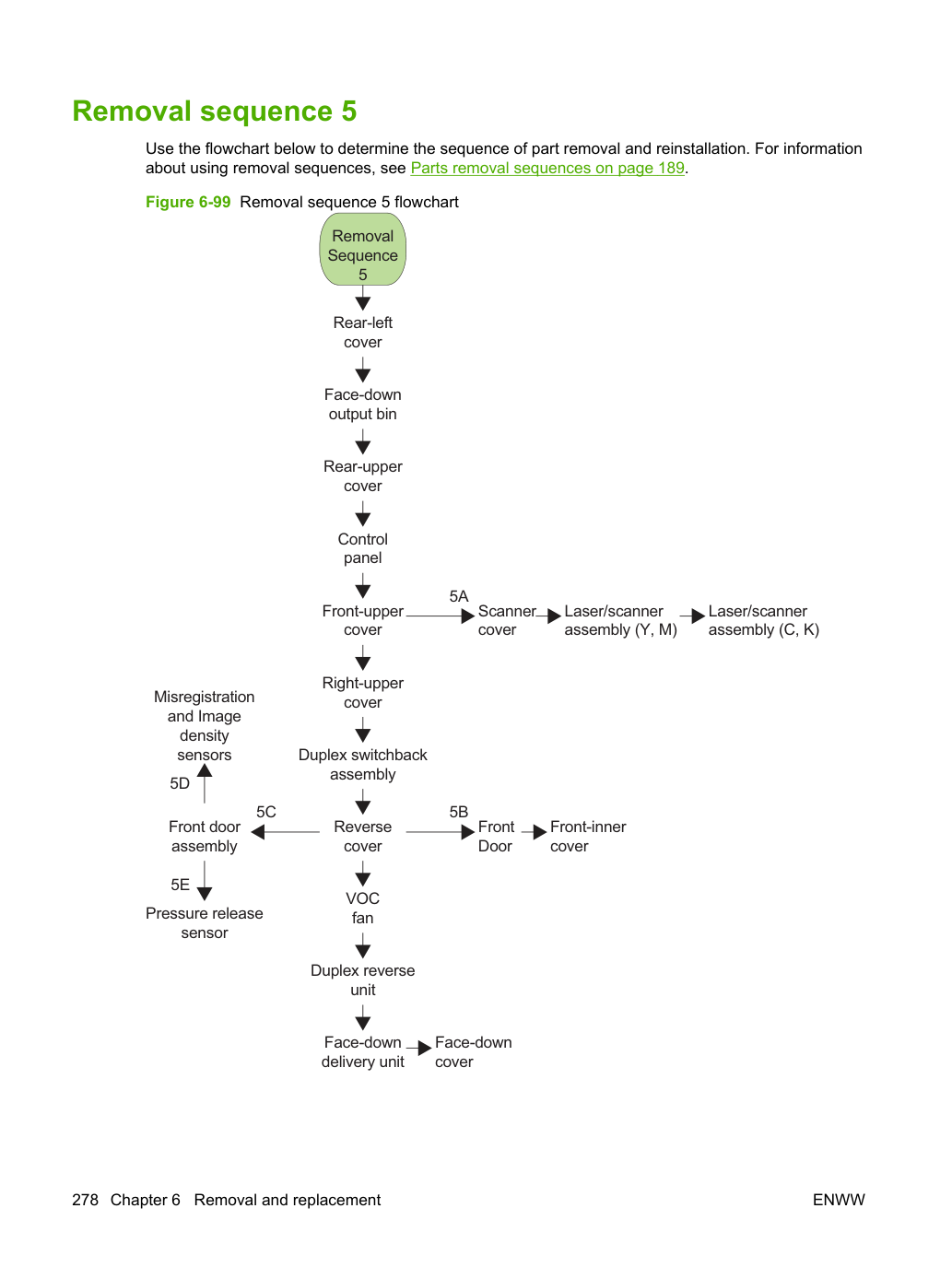

Используйте приведённую ниже блок-схему, чтобы определить последовательность извлечения и переустановки деталей. Для информации об использовании последовательностей извлечения см. Последовательности извлечения деталей на странице 189.
Для начала см. Removal sequence 5 на странице 278.
Снимите один винт (сноска 1), отожмите один язычок (сноска 2) и снимите заднюю левую крышку (сноска 3).
Для начала см. Removal sequence 5 на странице 278.
Снимите два винта (сноска 1), а затем выходной лоток вниз лицевой стороной (сноска 2).
Для начала см. Removal sequence 5 на странице 278.
Снимите два винта (сноска 1), а затем снимите заднюю верхнюю крышку (сноска 2).
Для начала см. Removal sequence 5 на странице 278.
Снимите накладку панели управления и сохраните её для переустановки с крышкой панели управления.
Отожмите три язычка (сноска 1), а затем вытолкните панель управления (сноска 2) вверх под углом 45 градусов для снятия.
Отсоедините один разъём внутри панели управления.
Снимите один винт (сноска 1), а затем пружину заземления (сноска 2).
Соблюдайте осторожность, чтобы не повредить пружину заземления. Запасные части панели управления не включают пружину заземления и винт. Установите пружину заземления при замене панели управления.
Для начала см. Removal sequence 5 на странице 278.
Снимите один винт (сноска 1) и отожмите один язычок (сноска 2). Сдвиньте переднюю верхнюю крышку (сноска 3) в указанном направлении.
Эта процедура завершена. Для продолжения см. следующее:
Для последовательности 5A см. Removal sequence 5A на странице 294.
Для начала см. Removal sequence 5 на странице 278.
Снимите два винта (сноска 1), а затем снимите правую верхнюю крышку (сноска 2).
Для начала см. Removal sequence 5 на странице 278.
Нажмите кнопку отпуска (сноска 1).
Снимите лоток обратной переподачи (сноска 2).
Для начала см. Removal sequence 5 на странице 278.

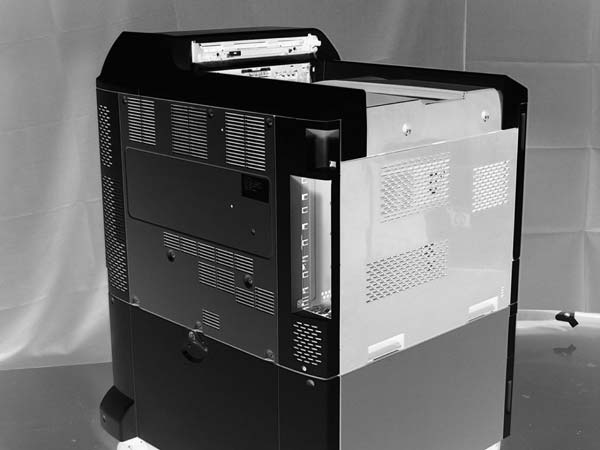

Задняя крышка сложна в снятии и замене. Крышка имеет шесть язычков (сноска 1), которые должны свободно входить при снятии. Не все язычки видны при первом осмотре, поэтому первое снятие крышки может быть затруднено.
Снимите два винта (сноска 1), а затем поднимите, чтобы освободить язычки.
Нажмите на нижний правый угол (сноска 1), а затем вытяните язычки с нижней правой и верхней правой стороны (сноска 2). Перейдите на другую сторону прибора, а затем осторожно перемещайте по одной стороне крышки за раз для снятия. Если вы чувствуете сопротивление, убедитесь, что вы освобождаете чёрную пластиковую часть с нижней правой стороны. Поднимите крышку вверх и над этой частью, затем продолжайте перемещать каждую сторону крышки для снятия.
При сборке медленно сдвигайте заднюю крышку на прибор, пока язычки не встанут на место.
Медленно сдвигайте заднюю крышку в указанном направлении, убедившись, что она не соприкасается со всеми элементами ниже.
Для последовательности 5B см. Removal sequence 5B на странице 299.
Для последовательности 5C см. Removal sequence 5C на странице 301.
Для начала см. Removal sequence 5 на странице 278.
Снимите один винт (сноска 1), отсоедините один разъём (сноска 2), а затем снимите вентилятор летучих органических соединений (сноска 3).
Для начала см. Removal sequence 5 на странице 278.
Отсоедините три разъёма (сноска 1), снимите два винта (сноска 2), а затем узел обратного дуплексирования (сноска 3).
Для начала см. Removal sequence 5 на странице 278.
Отсоедините один разъём (сноска 1), снимите один винт (сноска 2), а затем сдвиньте внутреннюю крышку (сноска 3) в сторону.
Снимите три винта (сноска 1), а затем узел выходного лотка вниз лицевой стороной (сноска 2).
Для начала см. Removal sequence 5 на странице 278.
Снимите три винта (сноска 1), отсоедините один разъём (сноска 2), а затем снимите крышку выхода вниз лицевой стороной.
См. Removal sequence 5 на странице 278 для процедур снятия обязательных узлов.

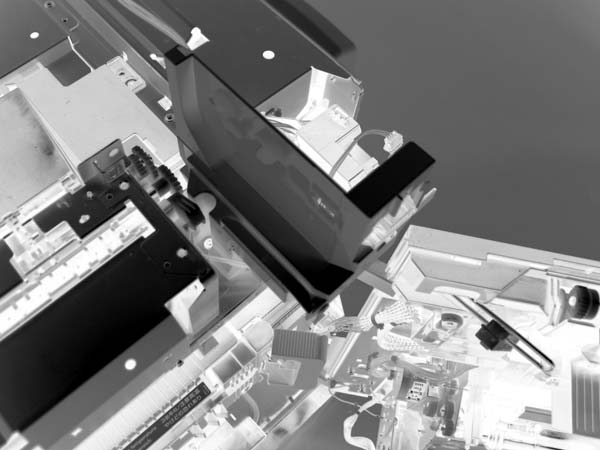

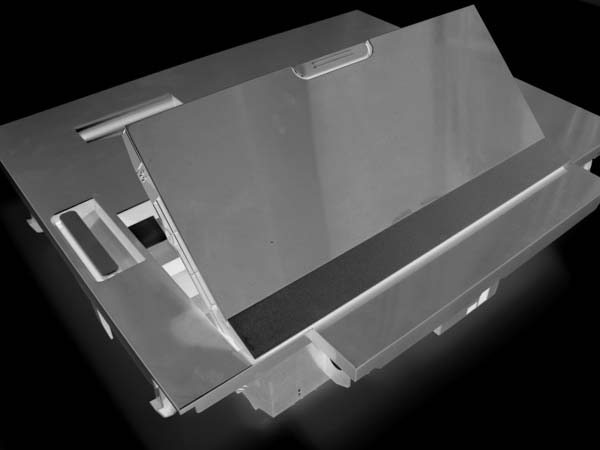

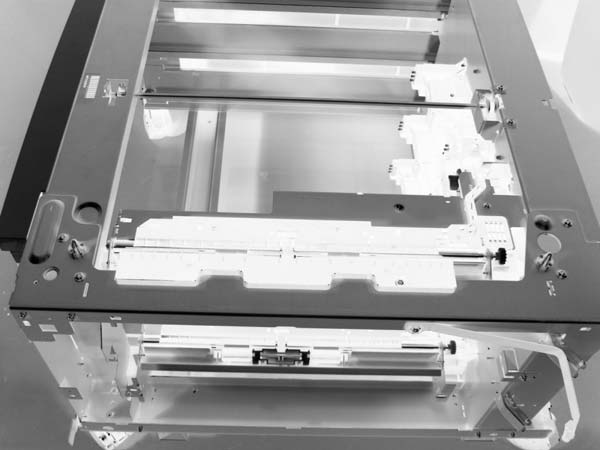

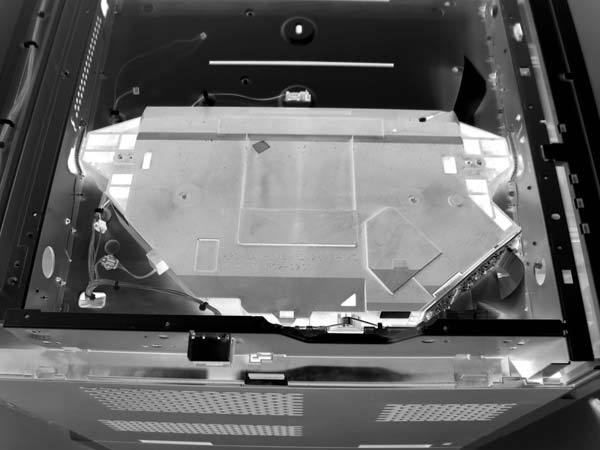

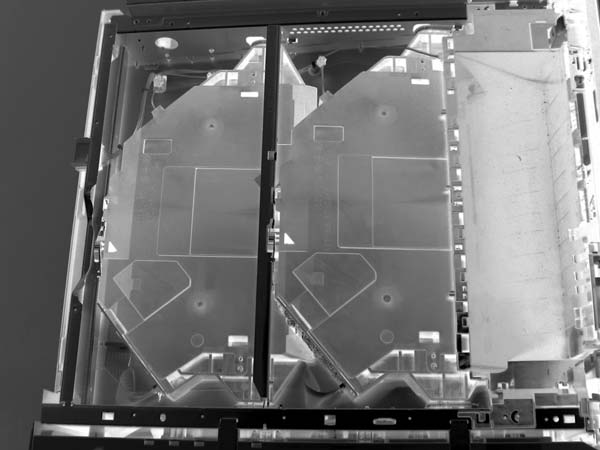

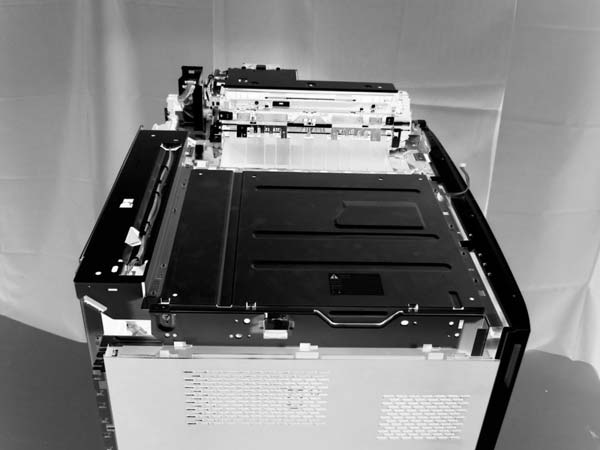

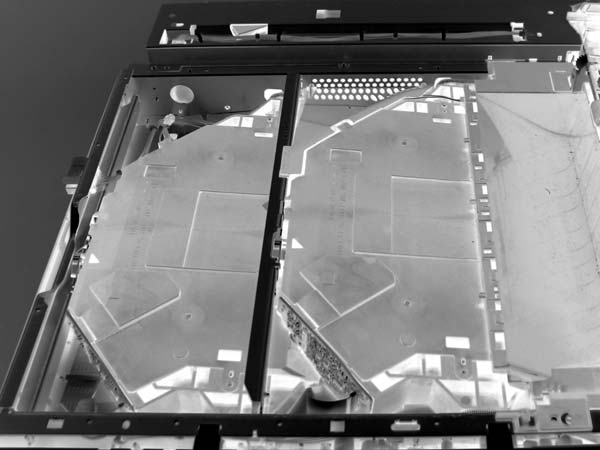

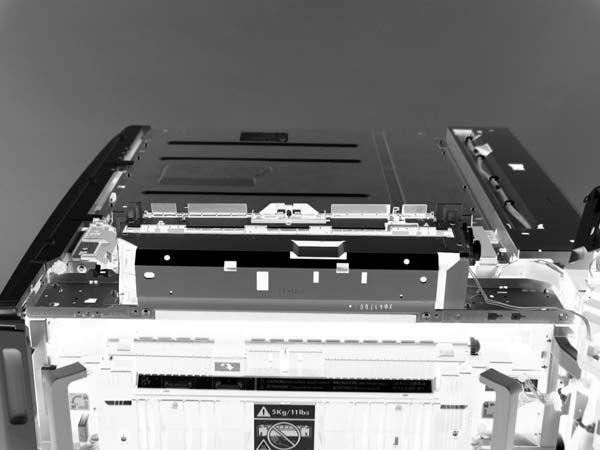

Снимите восемь винтов (сноска 1), а затем снимите крышку сканера (сноска 2).
Узел лазер/сканер (жёлтый и пурпурный) ПРИМЕЧАНИЕ:
Для начала см. Removal sequence 5 на странице 278.

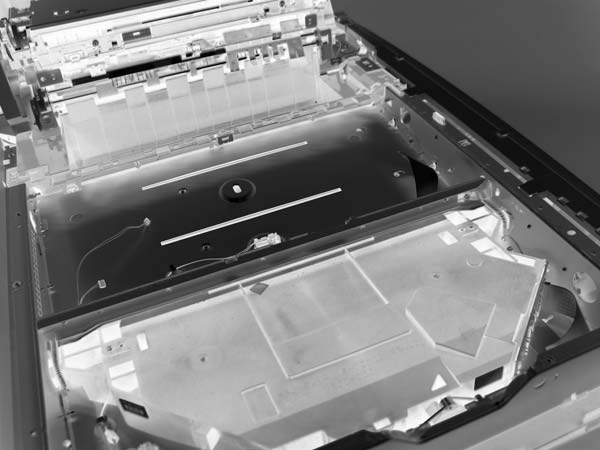

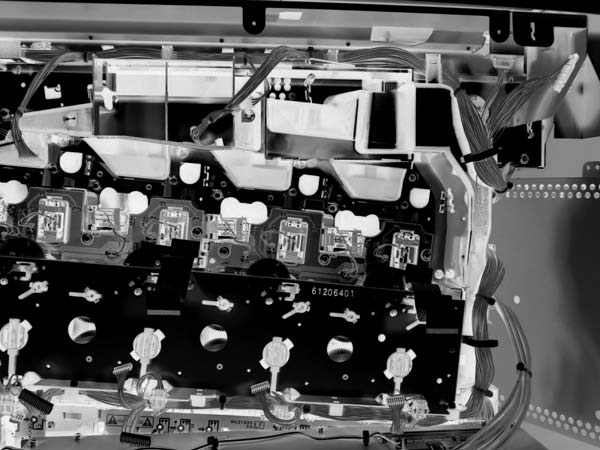

Отцепите три пружины (сноска 1). Сдвиньте узел лазер/сканер вправо, а затем поднимите для снятия.
Будь осторожен при замене кабелей узлов лазер/сканер (laser/scanner assemblies). Дорожки на концах кабелей могут быть повреждены при повторной установке.
Узел лазер/сканер (laser/scanner assembly) (cyan и black) ПРИМЕЧАНИЕ:
Для начала см. Removal sequence 5 на странице 278.
Нажми на язычок (callout 1), затем сдвинь стержень (callout 2) в указанном направлении для извлечения.
Отсоедини три пружины (callout 1), затем удали узел лазер/сканер (laser/scanner assembly).
Будь осторожен при замене кабелей узлов лазер/сканер (laser/scanner assemblies). Дорожки на концах кабелей могут быть повреждены при повторной установке.
Последовательность разборки 5A завершена. Для сборки выполни шаги в обратном порядке данной процедуры и всех предыдущих процедур этой последовательности.
См. Removal sequence 5 на странице 278 для процедур снятия обязательных узлов.

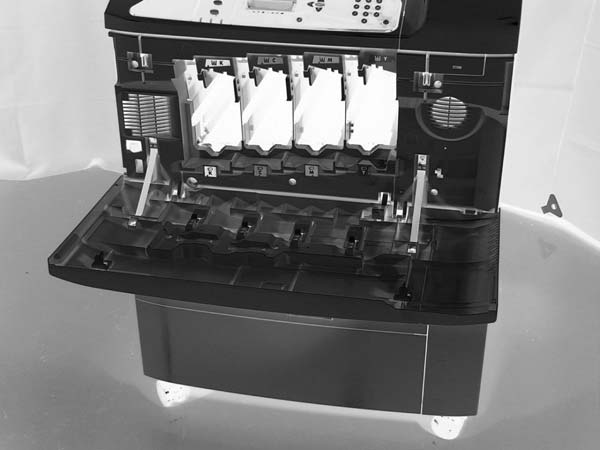

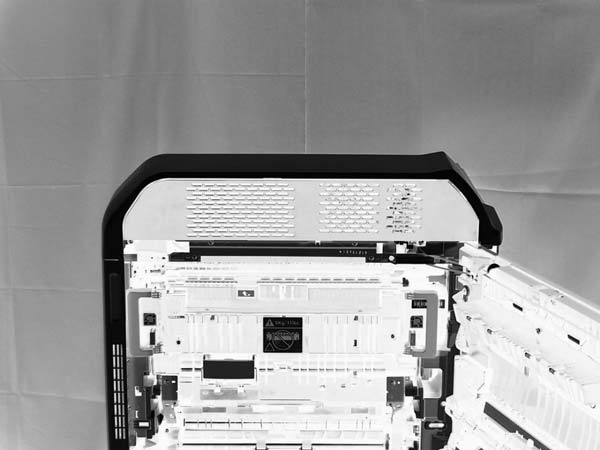

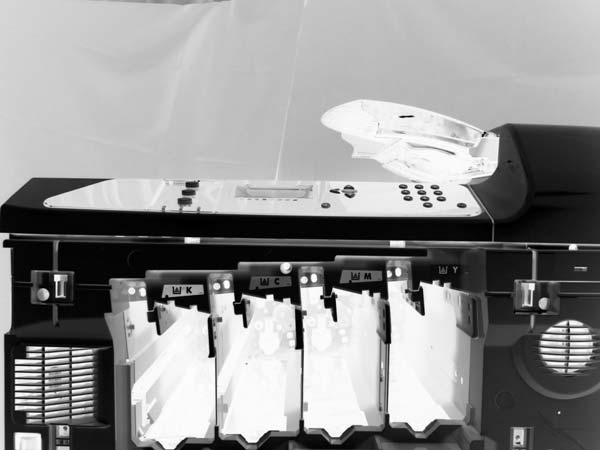

Открой переднюю дверцу, затем извлеки картриджи печати и фотобарабаны.
Используя маленькую отвёртку с плоским жалом, освободи два рычага (callout 1), затем удали переднюю дверцу (callout 2).
Для начала см. Removal sequence 5 на странице 278.
Удали шесть винтов (callout 1), затем потяни нижнюю часть передней внутренней крышки (callout 2) для извлечения.
Последовательность разборки 5B завершена. Для сборки выполни шаги в обратном порядке данной процедуры и всех предыдущих процедур этой последовательности.
См. Removal sequence 5 на странице 278 для процедур снятия обязательных узлов.
Удали шесть винтов (callout 1), освободи два язычка (callout 2), затем удали узел передней дверцы (callout 3).
Последовательность разборки 5C завершена. Для сборки выполни шаги в обратном порядке данной процедуры и всех предыдущих процедур этой последовательности.
Для последовательности 5D см. Последовательность разборки 5D на странице 302.
Для последовательности 5E см. Последовательность разборки 5E на странице 304.
См. Removal sequence 5 на странице 278 для процедур снятия обязательных узлов.
Удали три винта (callout 1) и направляющую картриджа печати (callout 2).
Отсоедини два разъёма (callout 1) и подними датчик цветового сдвига/плотности изображения (callout 2) для извлечения.
При сборке защёлкни датчик на стержне (callout 1) и выровняй пружины (callout 2).
Последовательность разборки 5D завершена. Для сборки выполни шаги в обратном порядке данной процедуры и всех предыдущих процедур этой последовательности.
См. Removal sequence 5 на странице 278 для процедур снятия обязательных узлов.
Со стороны фронта изделия отсоедини два разъёма (callout 1).

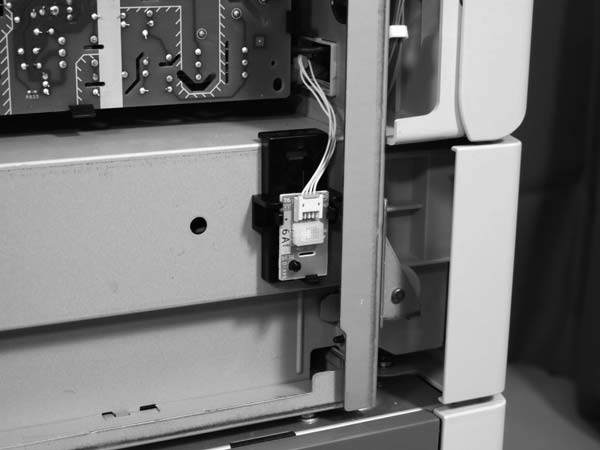

С правой стороны изделия удали один винт (callout 1), затем узел датчика отпуска прижима (callout 2).
Последовательность разборки 5E завершена. Для сборки выполни шаги в обратном порядке данной процедуры и всех предыдущих процедур этой последовательности.
Используйте приведённую ниже блок-схему, чтобы определить последовательность извлечения и переустановки деталей. Для информации об использовании последовательностей извлечения см. Последовательности извлечения деталей на странице 189.
Для начала см. Последовательность разборки 6 на странице 305.
Для начала см. Последовательность разборки 6 на странице 305.
Извлеки один винт (позиция 1), отпусти две защелки (позиция 2), затем извлеки заднюю правую крышку (позиция 3).
Для начала см. Последовательность разборки 6 на странице 305.
Удали два винта (callout 1), затем правую верхнюю крышку (callout 2).
Для начала см. Последовательность разборки 6 на странице 305.
Удали два винта (callout 1), затем подними ручку.
Удали один винт (callout 1). Сдвинь рычаг правой дверцы (callout 2) в указанном направлении для извлечения.
Удали два винта (callout 1), освободи два язычка (callout 2), затем удали правую внутреннюю крышку.
Удали один винт заземления (callout 1), отсоедини три разъёма (callout 2), затем подними узел правой дверцы (callout 3) для извлечения.
Для начала см. Последовательность разборки 6 на странице 305.
Подними верхнюю направляющую подачи двусторонней печати (callout 1) в указанном направлении для извлечения.

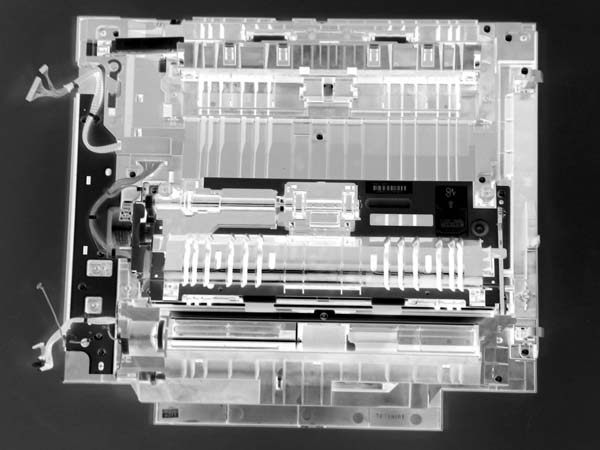

Удали пять винтов (callout 1), один фиксатор провода (callout 2), один разъём (callout 3), затем удали узел подачи двусторонней печати.
Для начала см. Последовательность разборки 6 на странице 305.
Раздвинь два язычка (callout 1) и удали нижнюю крышку лотка MP (callout 2). Закрой Лоток 1.
Нажми на спинку Лотка 1 так, чтобы он был плоским. Полностью закрой Лоток 1 так, чтобы он был заподлицо.
Удали пять винтов (callout 1), затем один винт заземления (callout 2).
Удали узел захвата лотка MP и лоток MP вместе.
При закрытой дверце используй отвёртку с плоским жалом для отделения левой стороны. Потяни лоток в указанных направлениях для извлечения.
Рисунок 6-147 Удали многоцелевой лоток (5 из 5) ПРИМЕЧАНИЕ:
Последовательность разборки 6 завершена. Для сборки выполни шаги в обратном порядке данной процедуры и всех предыдущих процедур этой последовательности.
Используйте приведённую ниже блок-схему, чтобы определить последовательность извлечения и переустановки деталей. Для информации об использовании последовательностей извлечения см. Последовательности извлечения деталей на странице 189.
Для начала см. Последовательность разборки 7 на странице 315.
Удали следующие заменяемые пользователем детали:
Удали один винт (callout 1), затем освободи один язычок (callout 2).
Отсоедини два разъёма (callout 1), затем удали узел термопилы (callout 2).
Для начала см. Последовательность разборки 7 на странице 315.
Удали следующие заменяемые пользователем детали:
Лоток 2. См. Лоток 2 на странице 208.
Извлеки один винт (позиция 1), затем снимите переднюю нижнюю крышку (позиция 2).
Для начала см. Последовательность разборки 7 на странице 315.
Удали следующие заменяемые пользователем детали:
Узел термоузел. См. Fuser на стр. 191.
Рис. 6-153 Извлеки воздуховод ITB (2 из 2) ПРИМЕЧАНИЕ:
Последовательность снятия 7 завершена. Для сборки выполните шаги этой процедуры и все предыдущие процедуры этой последовательности в обратном порядке.
Этот раздел содержит процедуры снятия и замены заменяемых пользователем узлов (FRUs) для дополнительных лотков подачи.
Отпустите один язычок (позиция 1), затем снимите рычаг (позиция 2).
Отпустите один язычок (позиция 1), затем снимите стопор (позиция 2). Поднимите правую дверь (позиция 3) для снятия.
Отпустите один язычок (позиция 1), затем снимите lever (позиция 2).
Лоток 2. См. Лоток 2 на странице 208.

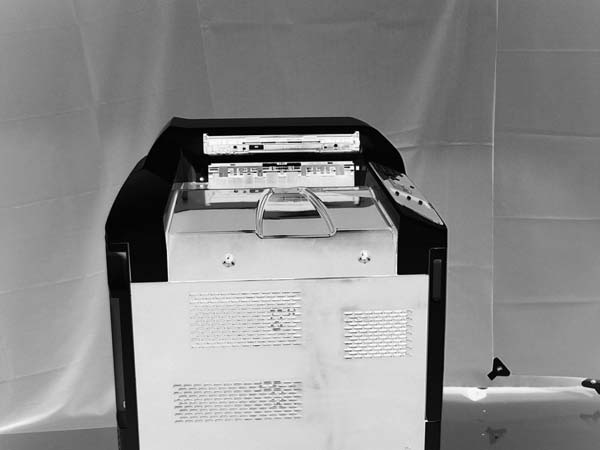

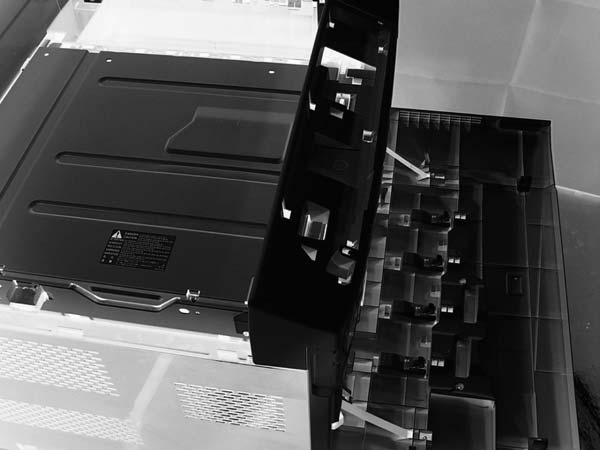

Откройте правую дверь. Извлеки один винт (позиция 1). Поднимите переднюю правую крышку (позиция 2) для снятия.
Right door. См. Right door на стр. 319.
Front-right cover. См. Front-right cover на стр. 322.
Rear cover. См. Lower-rear cover на стр. 321.

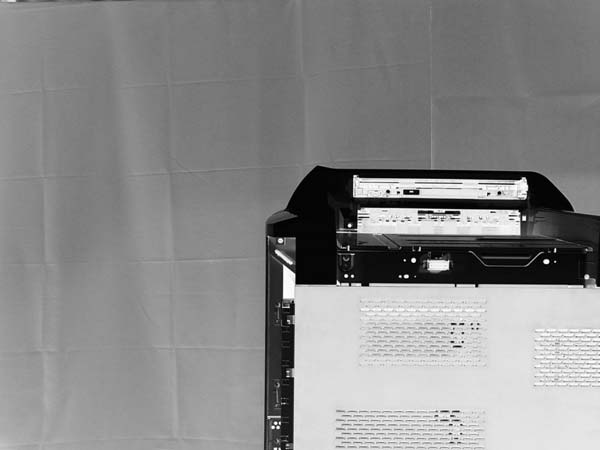

Извлеки три винта (позиция 1), затем снимите правую крышку (позиция 2).
Лоток 2. См. Лоток 2 на странице 208.
Tray 3. См. Trays 3, 4, and 5 на стр. 208.
Front-right cover. См. Front-right cover на стр. 322.
Извлеки два винта (позиция 1), затем снимите переднюю верхнюю крышку (позиция 2).
Front-upper cover. См. Front-upper cover на стр. 324.

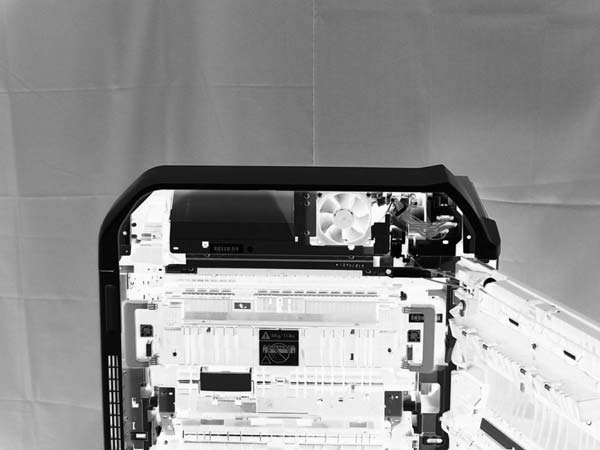

Извлеки один винт (позиция 1). Сдвиньте левую крышку (позиция 2) в указанном направлении для снятия.
Tray 3. См. Trays 3, 4, and 5 на стр. 208.
Отпустите один язычок (позиция 1), затем снимите рычаг (позиция 2).
Очистите нижний штифт (позиция 1), затем поднимите переднюю нижнюю дверь (позиция 2) для снятия.
Front-lower door. См. Front-lower cover на стр. 317.
Front-right cover. См. Front-right cover на стр. 322.

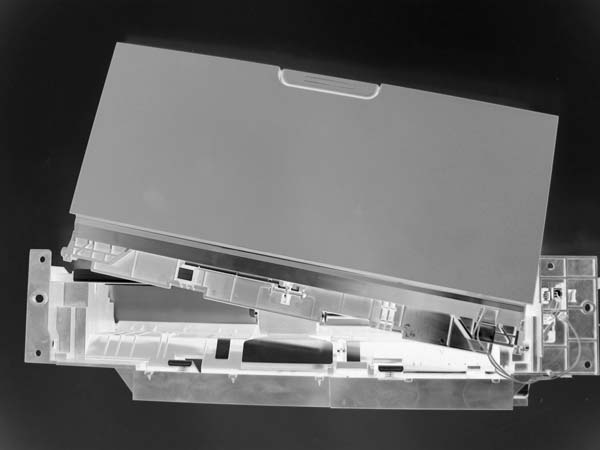

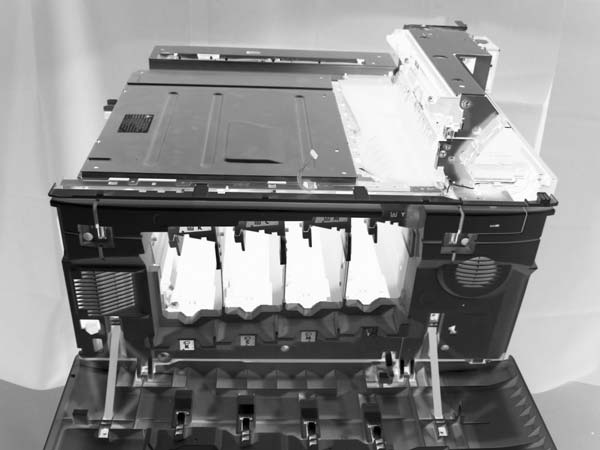

Извлеки три винта (позиция 1), затем снимите коробку с внутренней крышкой (позиция 2).

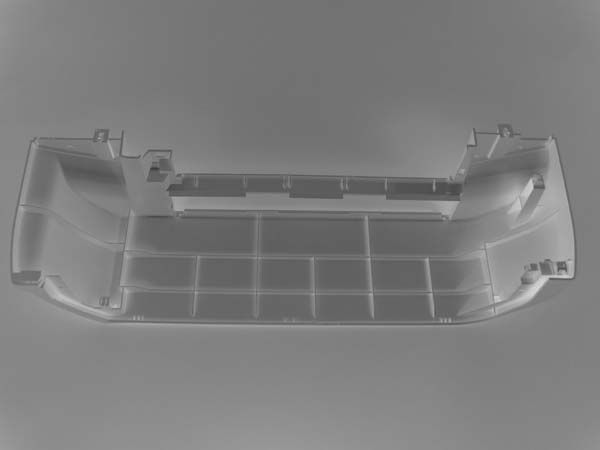

Отпустите пять язычков (позиция 1), затем снимите коробку (позиция 2).
Процедура зависит от того, присоединен ли лоток подачи к устройству.
Tray 3. См. Trays 3, 4, and 5 на стр. 208.
Lower-rear cover. См. Lower-rear cover на стр. 321.
Right cover. См. Right cover на стр. 323.

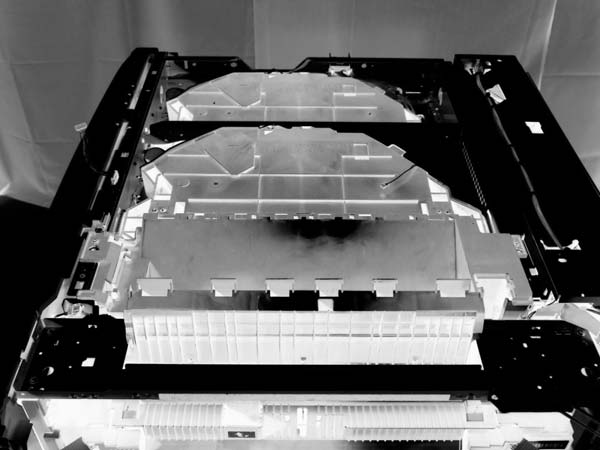

Извлеки один винт (позиция 1), затем снимите направляющую подачи (позиция 2).
Извлеки один винт (позиция 1), затем снимите направляющую рельса кассеты (позиция 2).
Отсоедини три разъёма (позиция 1) и удали один винт (позиция 2).

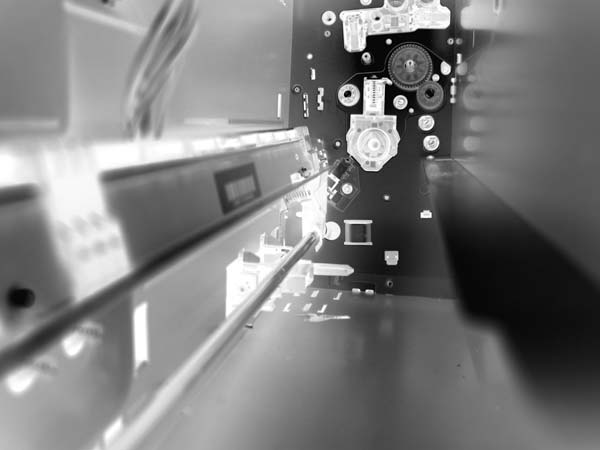

Извлеки один винт (позиция 1). Возьмитесь за узел захвата (позиция 2), оттяните левый конец от язычка листового металла и сдвиньте влево для освобождения правого вала. Потяните узел захвата вперед для снятия.
Если узел захвата не выходит легко, аккуратно проведите плоской отверткой над верхней частью узла захвата для устранения помех с направляющей подачи.
Tray 3. См. Trays 3, 4, and 5 на стр. 208.
Lower rear cover. См. Lower-rear cover на стр. 321.
Отсоедините два разъема (позиция 1).
Извлеки три винта (позиция 1), затем снимите узел автоматического закрывания (позиция 2).
Rear cover. См. Lower-rear cover на стр. 321.

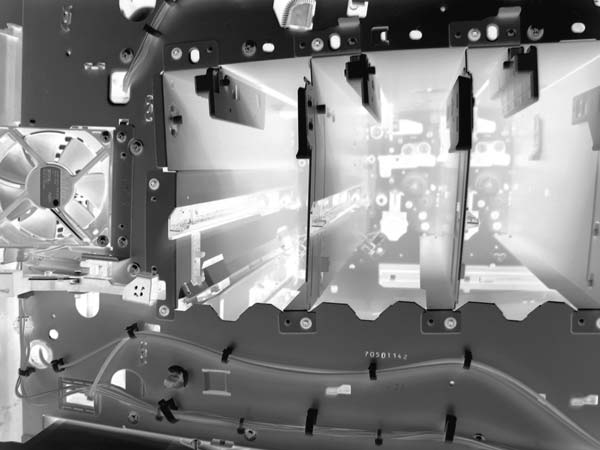

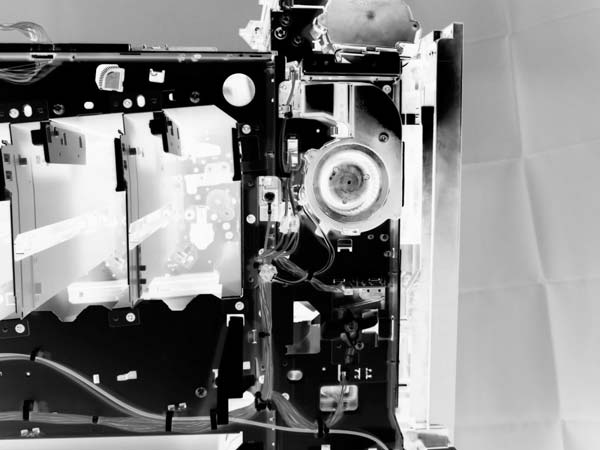

Извлеки два винта (позиция 2), затем снимите двигатель подачи бумаги (позиция 3).
Rear cover. См. Lower-rear cover на стр. 321.

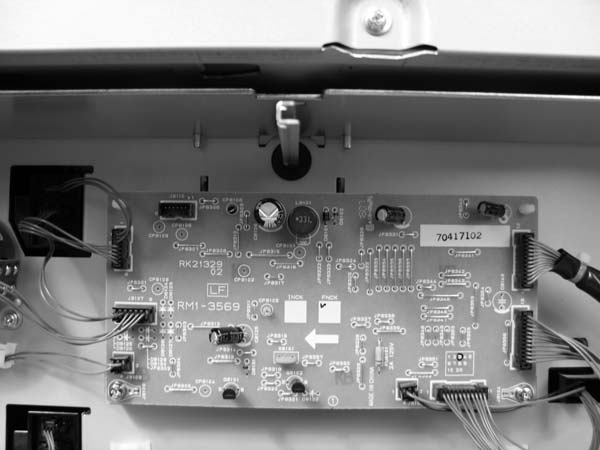

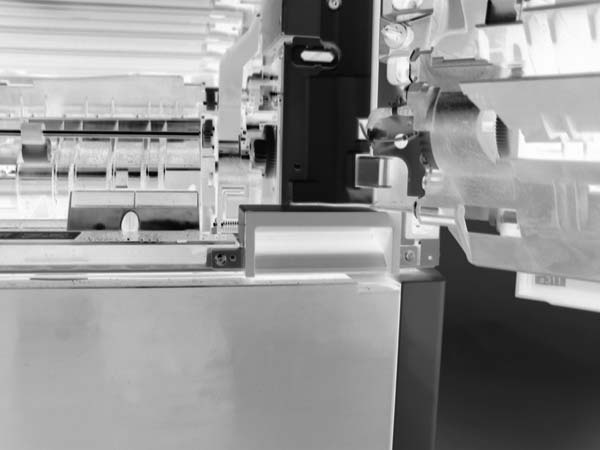

Отсоедините семь разъемов на плате управления подачей бумаги (Paper feed driver PCA).
Извлеки два винта (позиция 1), отпустите два язычка (позиция 2), затем снимите плату управления подачей бумаги (позиция 3).
Для снятия используйте ту же процедуру, что и для лотка подачи 1 x 500. См. Right door на стр. 319.
Для снятия используйте ту же процедуру, что и для лотка подачи 1 x 500 листов. См. Lower-rear cover на стр. 321.
Для снятия используйте ту же процедуру, что и для лотка подачи 1 x 500 листов. См. Front-right cover на стр. 322.
Для снятия используйте ту же процедуру, что и для лотка подачи 1 x 500 листов. См. Right cover на стр. 323.
Для снятия используйте ту же процедуру, что и для лотка подачи 1 x 500 листов. См. Front-upper cover на стр. 284.
Для снятия используйте ту же процедуру, что и для лотка подачи 1 x 500 листов. См. Lower-left cover на стр. 325.
Лоток 4. См. Лотки 3, 4 и 5 на стр. 208.
Lower-rear cover. См. Lower-rear cover на стр. 321.
Right cover. См. Right cover на стр. 323.

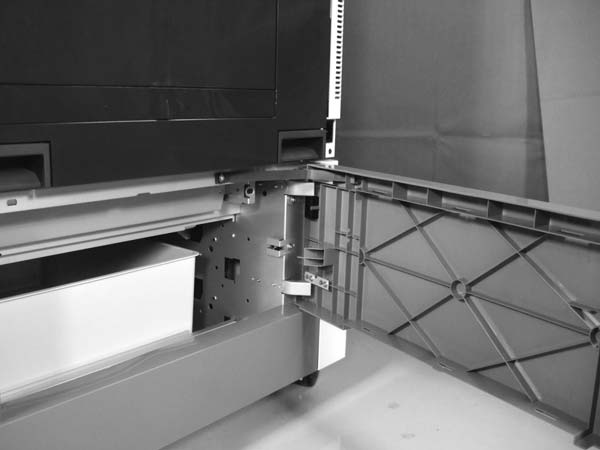

Отсоедини три разъёма (позиция 1), затем снимите один винт (позиция 2).

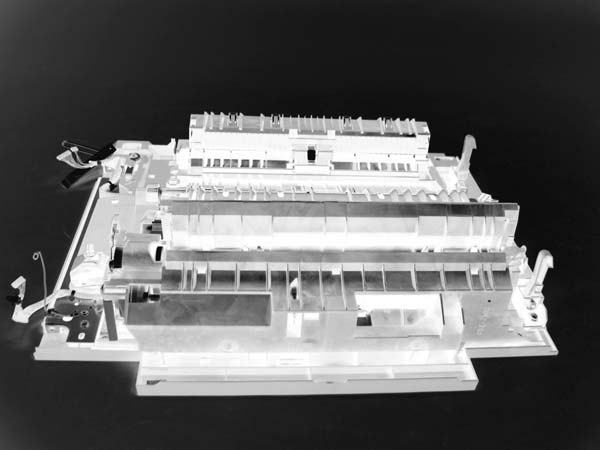

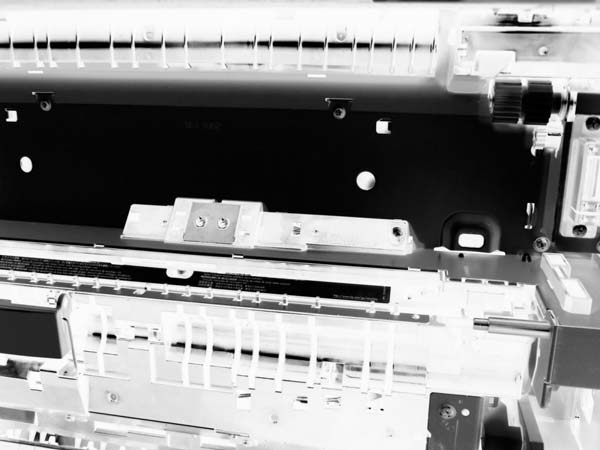

Снимите один винт (позиция 1). Возьмись за узел подачи (позиция 2), затем сдвинь влево, чтобы освободить правый вал. Потяни узел вперёд для снятия.
Для снятия используй ту же процедуру, что и для узла подачи (средняя кассета). См. Узел подачи (средняя кассета) на стр. 335.
Процедура зависит от того, присоединен ли лоток подачи к устройству.
Узел подачи (средняя кассета). См. Узел подачи (средняя кассета) на стр. 335.

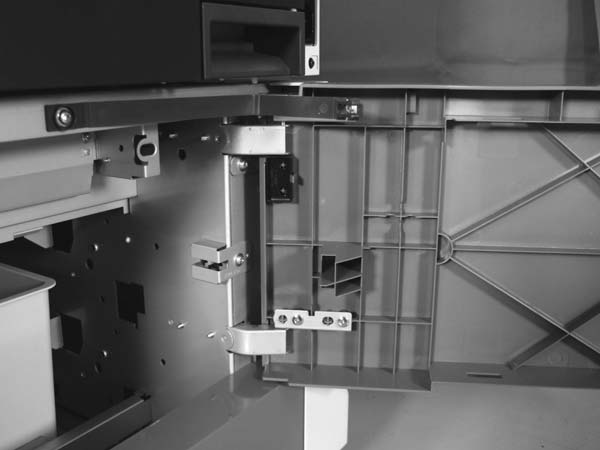

Извлеки один винт (позиция 1), затем снимите направляющую подачи (позиция 2).
Извлеки один винт (позиция 1), затем снимите направляющую рельса кассеты (позиция 2).
Отсоедини три разъёма (позиция 1) и удали один винт (позиция 2).
Возьмись за узел подачи (позиция 2), потяни левый конец со стального язычка, затем сдвинь влево, чтобы освободить правый вал. Потяни узел вперёд для снятия.
Если узел захвата не выходит легко, аккуратно проведите плоской отверткой над верхней частью узла захвата для устранения помех с направляющей подачи.

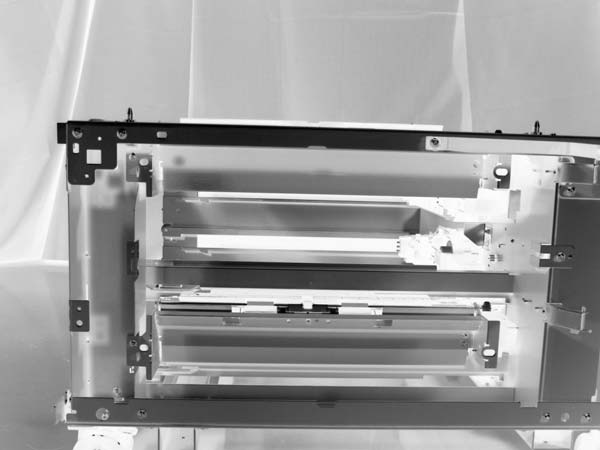

Для снятия используй ту же процедуру, что и для лотка подачи 1 x 500 листов. См. Узел автозакрытия на стр. 331.
Для снятия используй ту же процедуру, что и для лотка подачи 1 x 500 листов. См. Двигатель подачи бумаги на стр. 332.
Для снятия используй ту же процедуру, что и для лотка подачи 1 x 500 листов. См. Драйвер подачи бумаги PCA на стр. 333.
