HP Color LaserJet CP5225 — Снятие и замена

← HP Color LaserJet CP5225 — все главы инструкции

В этой главе описывается снятие и замена только заменяемых в полевых условиях узлов (FRU).

Замена FRU в целом производится в обратном порядке их снятия. Иногда включаются примечания и советы для пояснения сложных или критических процедур замены.

HP не поддерживает ремонт отдельных подузлов или диагностику на уровне компонентов.

Запомните длину, диаметр, цвет, тип и местоположение каждого винта. При сборке убедитесь, что каждый винт возвращён в исходное положение.

Неправильно проложенные или ослабленные жгуты проводов могут помешать другим внутренним компонентам и могут повредиться или обрваться. Потертые или защемлённые провода жгута сложно найти. При замене жгутов проводов всегда используйте предоставленные петли проводов, точки крепления или направляющие и фиксаторы жгутов.

Стратегия снятия и замены ВНИМАНИЕ!

Выключите устройство, подождите 5 секунд и снимите кабель питания перед попыткой обслуживания. Несоблюдение этого предупреждения может привести к серьёзным травмам и повреждению устройства. Питание должно быть включено для некоторых функциональных проверок во время диагностики. Однако отключите питание при снятии деталей.

Никогда не эксплуатируйте и не обслуживайте устройство с снятым защитным кожухом сборки лазера/сканера. Отражённый луч, хотя и невидимый, может повредить ваши глаза.

Листовые металлические детали могут иметь острые края. Будьте осторожны при работе с листовыми металлическими деталями.

Не сгибайте и не складывайте плоские гибкие кабели (FFC) при снятии или установке. Также не разгибайте предварительные складки в FFC. Вы должны полностью вставить все FFC в их разъёмы. Неполная посадка FFC в разъём может вызвать короткое замыкание на плате с печатными цепями (PCA).

Чтобы установить самонарезающий винт, сначала поворачивайте его против часовой стрелки для выравнивания с существующей резьбой, затем осторожно поворачивайте его по часовой стрелке для затягивания. Не перетягивайте. Если отверстие для самонарезающего винта повреждено, отремонтируйте отверстие или замените поражённый узел.

Для ясности некоторые фотографии в этой главе показывают снятые компоненты, которые не нужно снимать при обслуживании устройства. При необходимости снимите компоненты, указанные в начале процедуры, перед обслуживанием устройства.

Некоторые детали чувствительны к электростатическому разряду (ESD). Ищите напоминание об ESD при снятии деталей устройства. Всегда выполняйте работы по обслуживанию на защищённом от ESD рабочем месте или коврике либо используйте ремешок ESD. Если защищённое от ESD рабочее место, коврик или ремешок недоступны, заземлитесь, прикоснувшись к листовому металлическому шасси перед прикосновением к чувствительной к ESD детали.

Защитите чувствительные к ESD детали, поместив их в пакеты ESD при их извлечении из устройства.

Всегда используйте крестообразную отвёртку (выноска 1). Не используйте отвёртку Pozidriv (выноска 2) или любую моторизованную отвёртку. Они могут повредить винты или резьбу винтов.

Извлеките всё носители из устройства.

Выключите питание, используя выключатель питания.

Отсоедините кабель питания и кабель(и) интерфейса.

Поместите устройство на защищённое от ESD рабочее место или коврик либо используйте ремешок ESD (если он доступен). Если защищённое от ESD рабочее место, коврик или ремешок недоступны, заземлитесь, прикоснувшись к листовому металлическому шасси перед прикосновением к чувствительной к ESD детали.

Извлеките печатные картриджи. См. Печатные картриджи на странице 69.

Извлеките кассету лотка или кассеты.

Переустанови картриджи печати.

Переустанови кассету подачи или кассеты.

Если дополнительное устройство подачи бумаги было удалено для обслуживания, поместите устройство на устройство подачи. Зафиксируйте замки лотка дополнительного устройства подачи, чтобы закрепить устройство подачи на устройстве.

Выполни следующий тест для проверки успешного ремонта или замены.

Убедись, что ты выполнил необходимые шаги переборки.

Убедись, что лоток содержит чистую неразмеченную бумагу.

Подсоедини кабель питания и кабель интерфейса или кабели интерфейса, затем включи изделие.

Проверь наличие ожидаемых звуков при включении.

Напечатай страницу конфигурации и проверь наличие ожидаемых звуков печати.

Напечатай демо-страницу и проверь, что качество печати соответствует ожиданиям.

Отправь задание печати с хост-компьютера и проверь, что результат соответствует ожиданиям.

При необходимости восстанови все параметры, заданные клиентом.

Протри внешнюю поверхность изделия влажной тканью.

Процедуры снятия и замены Компоненты ремонта самообслуживанием пользователем (CSR) Печатные картриджи Когда печатный картридж приближается к концу расчетного срока полезного использования, на панели управления отображается сообщение с рекомендацией заказать замену. Устройство может продолжать печать с текущим печатным картриджем до тех пор, пока на панели управления не появится сообщение с инструкцией о замене картриджа, если вы не выбрали опцию отмены сообщения с использованием меню Замена расходных материалов.

Оставшийся ресурс картриджа используется для определения того, близка ли расходник к концу расчетного срока полезного использования.

Оставшийся ресурс картриджа является приблизительным и варьируется в зависимости от типов печатаемых документов и других факторов.

Изделие использует четыре цвета и имеет отдельный картридж для печати для каждого цвета: черный (K), пурпурный (M), голубой (C) и желтый (Y).

Вы можете заменить печатный картридж, когда качество печати больше не приемлемо. Сообщение на панели управления также указывает цвет картриджа, который достиг конца расчетного срока полезного использования (для неиспользуемых картриджей). Инструкции по замене приведены на этикетке печатного картриджа.

Если тонер попал на одежду, протрите его сухой тканью и постирайте одежду в холодной воде. Горячая вода закрепляет тонер в ткани.

Информация о переработке использованных печатных картриджей находится на коробке печатного картриджа.

Открой переднюю дверь. Убедись, что дверь полностью открыта.

Возьмитесь за ручку использованного картриджа для печати и извлеките его.

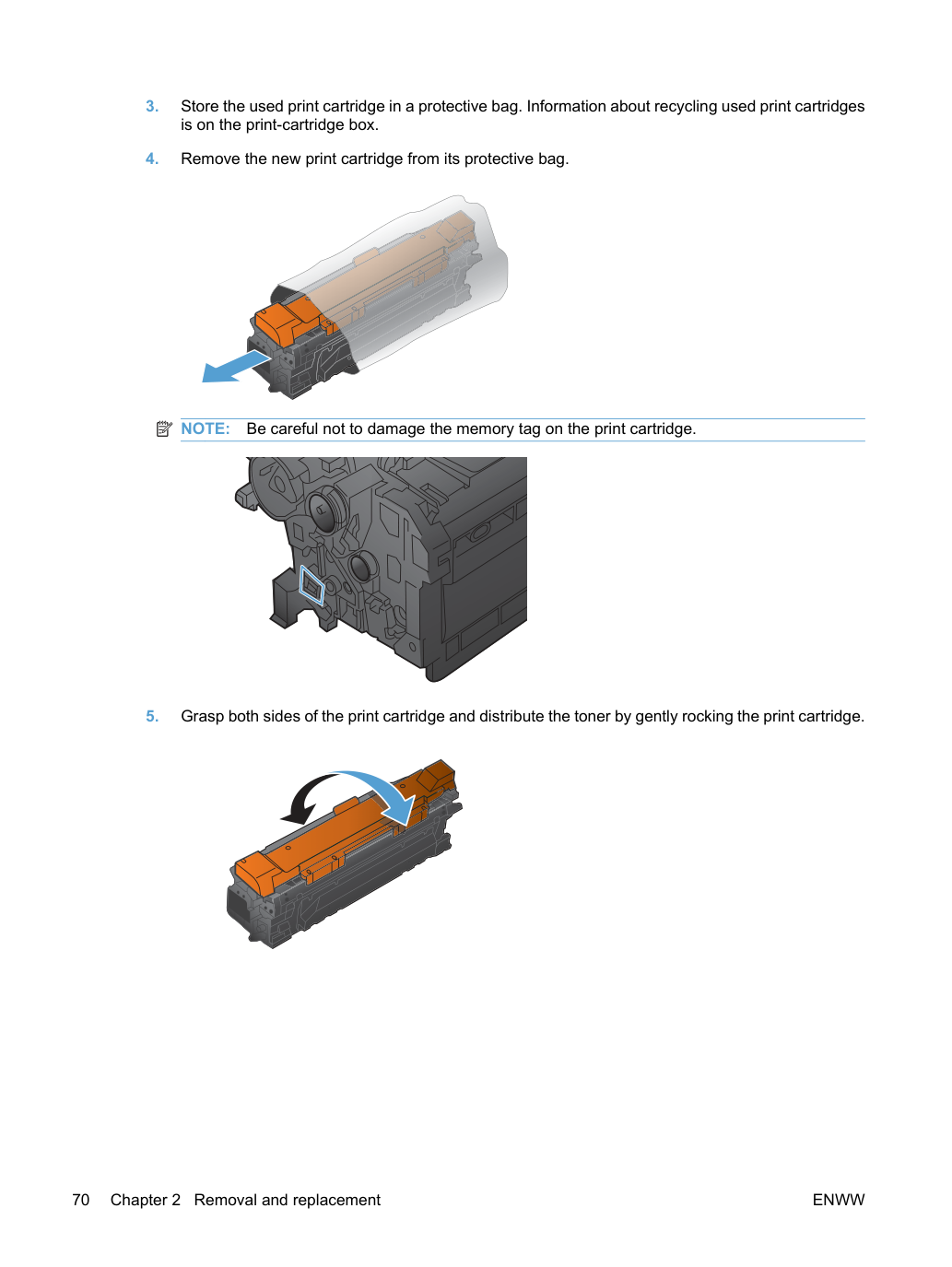

Храните использованный печатный картридж в защитном пакете. Информация о переработке использованных печатных картриджей находится на коробке печатного картриджа.

Извлеките новый картридж для печати из защитного пакета.

Будьте осторожны, чтобы не повредить метку памяти на картридже для печати.

Возьмитесь обеими руками за картридж для печати и распределите тонер, осторожно покачивая картридж для печати.

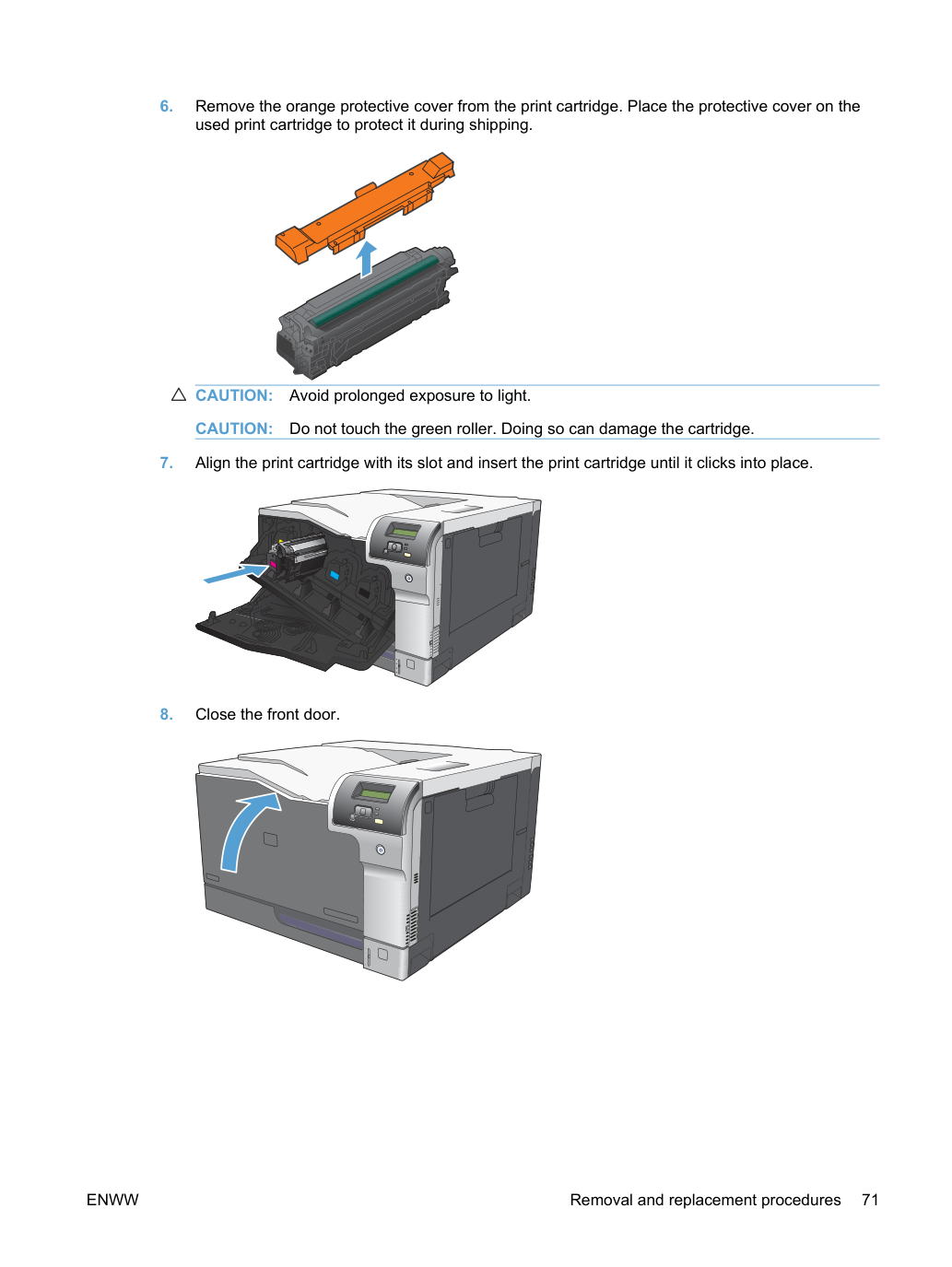

Снимите оранжевую защитную крышку с картриджа для печати. Положите защитную крышку на использованный картридж для печати, чтобы защитить его при доставке.

Избегайте длительного воздействия света.

Не касайтесь зеленого ролика. Это может повредить картридж.

Выровняй картридж печати со слотом и вставь картридж печати до щелчка.

Блок сбора тонера рассчитан на одноразовое использование. Не пытайтесь опустошить блок сбора тонера и повторно использовать его. Это может привести к повреждению устройства. Дополнительные сведения о переработке см. в руководстве пользователя устройства.

Откройте дверцу доступа к блоку сбора тонера (позиция 1) на задней стороне устройства.

Возьмитесь за верхнюю часть блока сбора тонера (позиция 2) и извлеките его из устройства.

При замене блока сбора тонера снимите заглушку с нового блока, как показано ниже.

Возьмите заглушку и вставьте её в старый модуль сбора тонера перед упаковкой и отправкой на переработку.

Устройство имеет один слот модуля памяти (DIMM). Используйте слот DIMM для расширения устройства следующими компонентами:

Поддерживаемые языковые наборы символов (например, китайские иероглифы или символы кириллицы).

Для заказа DIMM см. раздел «Заказ деталей у авторизованных поставщиков услуг» на странице 254.

Увеличьте память устройства, если вы часто печатаете сложную графику или документы с эмуляцией HP postscript level 3, либо если используете много загруженных шрифтов. Дополнительная память также позволяет печатать несколько сортированных копий на максимальной скорости.

Перед заказом дополнительной памяти проверьте объём установленной памяти путём печати страницы конфигурации. См. раздел «Страница конфигурации» на странице 209.

Статическое электричество может повредить электронные детали. При установке DIMM либо наденьте антистатический браслет, либо часто касайтесь поверхности антистатического пакета DIMM и затем касайтесь открытого металла устройства.

Выключите устройство, а затем отсоедините все кабели питания и интерфейса.

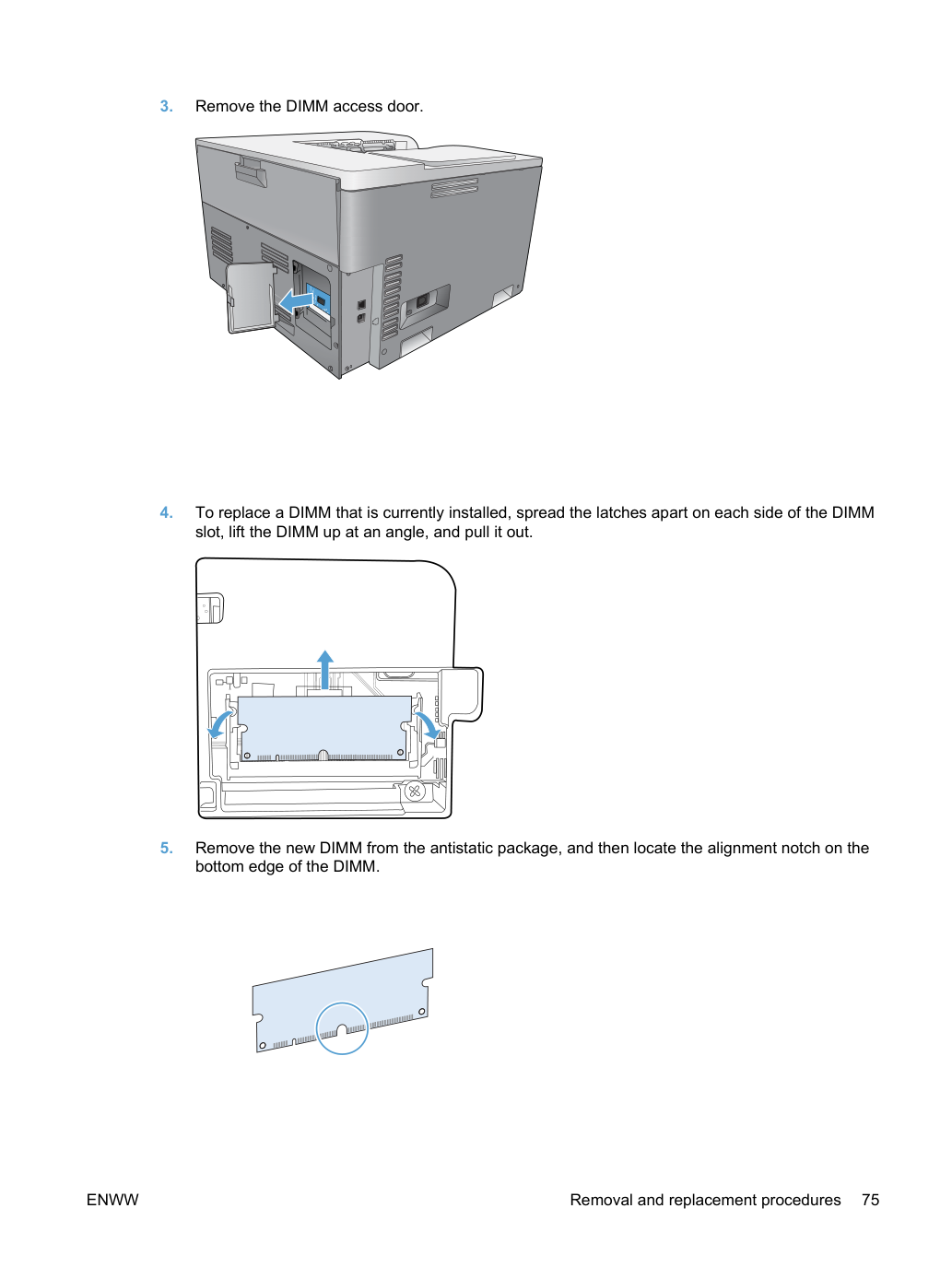

На задней панели устройства откройте дверцу доступа к DIMM.

Чтобы заменить установленный DIMM, раздвиньте защёлки с обеих сторон слота DIMM, поднимите DIMM под углом и вытащите его.

Извлеките новый DIMM из антистатического пакета и найдите направляющую выемку на нижнем краю DIMM.

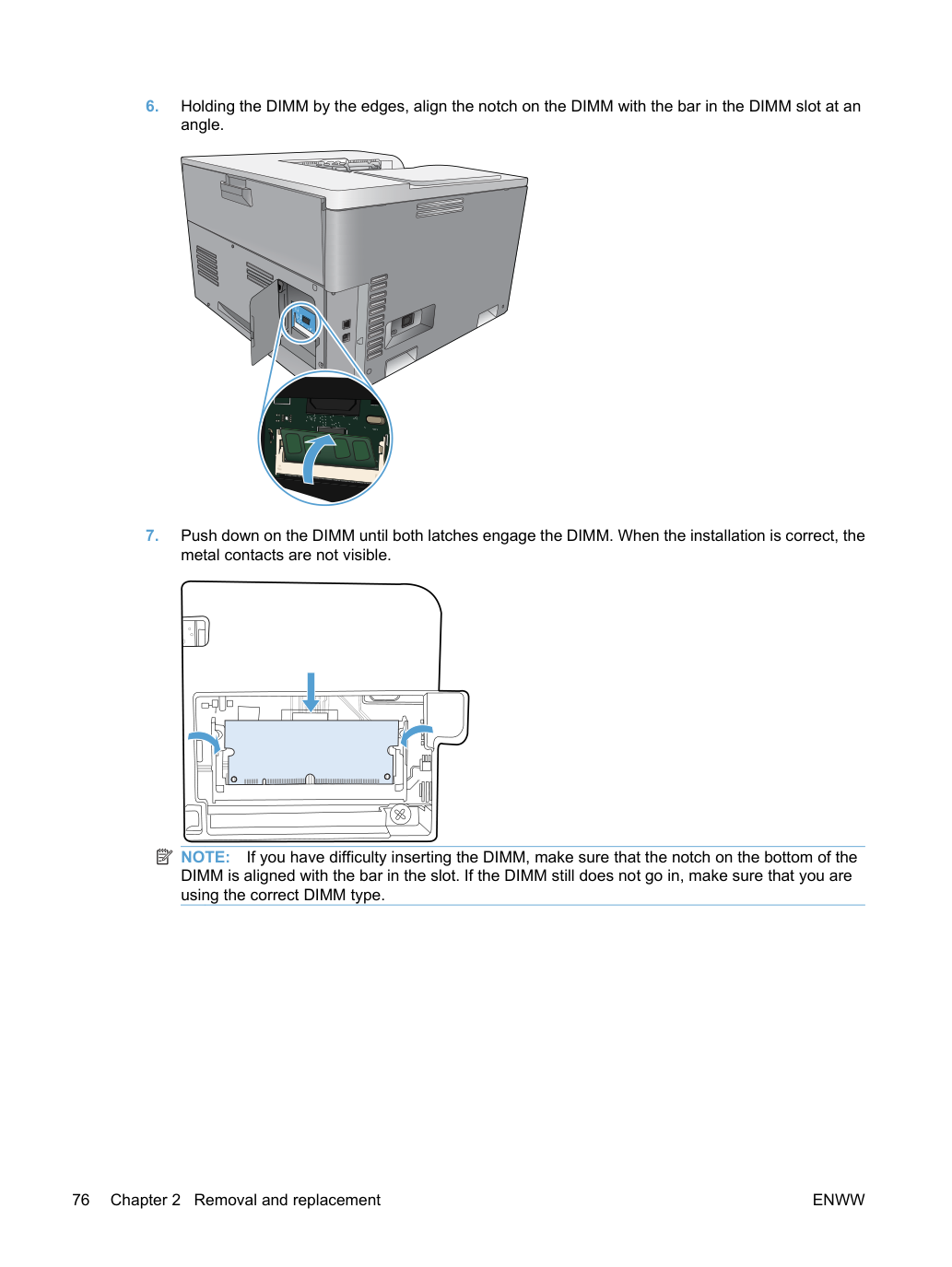

Держа DIMM за края, совместите выемку на DIMM с направляющей планкой в слоте DIMM под углом.

Нажимайте на DIMM до тех пор, пока обе защёлки не зафиксируют DIMM. При правильной установке металлические контакты не видны.

Если у вас возникли трудности при вставке DIMM, убедитесь, что выемка на нижней части DIMM совмещена с направляющей планкой в слоте. Если DIMM всё ещё не входит, убедитесь, что вы используете правильный тип DIMM.

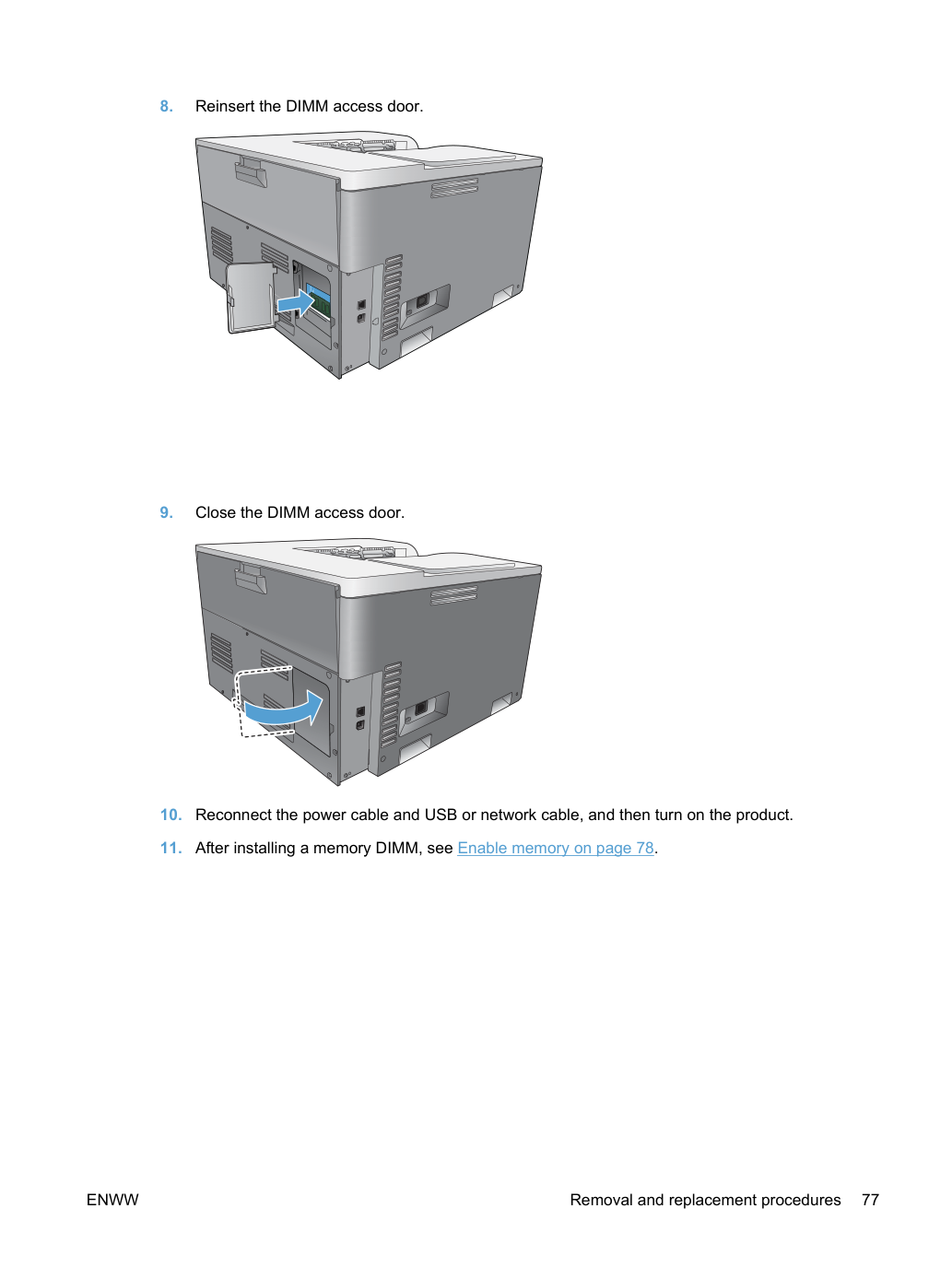

Переустановите дверцу доступа к DIMM.

Переподключите кабель питания и кабель USB или сетевой кабель, а затем включите устройство.

После установки модуля памяти DIMM см. раздел «Включение памяти» на странице 78.

Если вы установили модуль памяти DIMM, установите драйвер принтера для распознавания вновь добавленной памяти.

В меню «Пуск» выберите «Параметры» и нажмите «Принтеры» или «Принтеры и факсы».

Выберите это устройство, а затем выберите «Свойства».

На вкладке «Конфигурация» нажмите «Дополнительно».

В поле «Общая память» введите или выберите общий объём установленной памяти.

Включите устройство. Убедитесь, что устройство находится в состоянии готовности после завершения последовательности запуска. Если появится сообщение об ошибке, выполните следующее:

Распечатайте страницу конфигурации. См. раздел «Страница конфигурации» на странице 209.

Проверьте раздел «Установленные персоналии и опции» на странице конфигурации и сравните его со страницей конфигурации, которую вы распечатали перед установкой DIMM.

DIMM может быть установлен неправильно. Повторите процедуру установки.

— или — DIMM может быть неисправен. Попробуйте новый DIMM.

Термоузел (Fuser) может быть горячим. Дайте достаточно времени после выключения устройства для охлаждения термоузла.

Возьмитесь за рукоятки и сожмите синие рычаги отпуска (выноска 1).

Вытяните термоузел (выноска 2) прямо из изделия для его извлечения.

Не касайтесь пористой поверхности ролика, если вы не заменяете ролик. Жиры с кожи на ролике могут привести к проблемам с захватом бумаги.

Откройте лоток 1 (выноска 1), затем снимите крышку ролика подачи (выноска 2).

Раздвиньте держатели ролика подачи (выноска 1) до отсоединения обеих сторон, а затем извлеките ролик подачи (выноска 2).

Откройте лоток 1 (выноска 1), затем снимите крышку ролика подачи (выноска 2).

Извлеките инструмент (выноска 2), поставляемый с новой прокладкой сепарации (выноска 1).

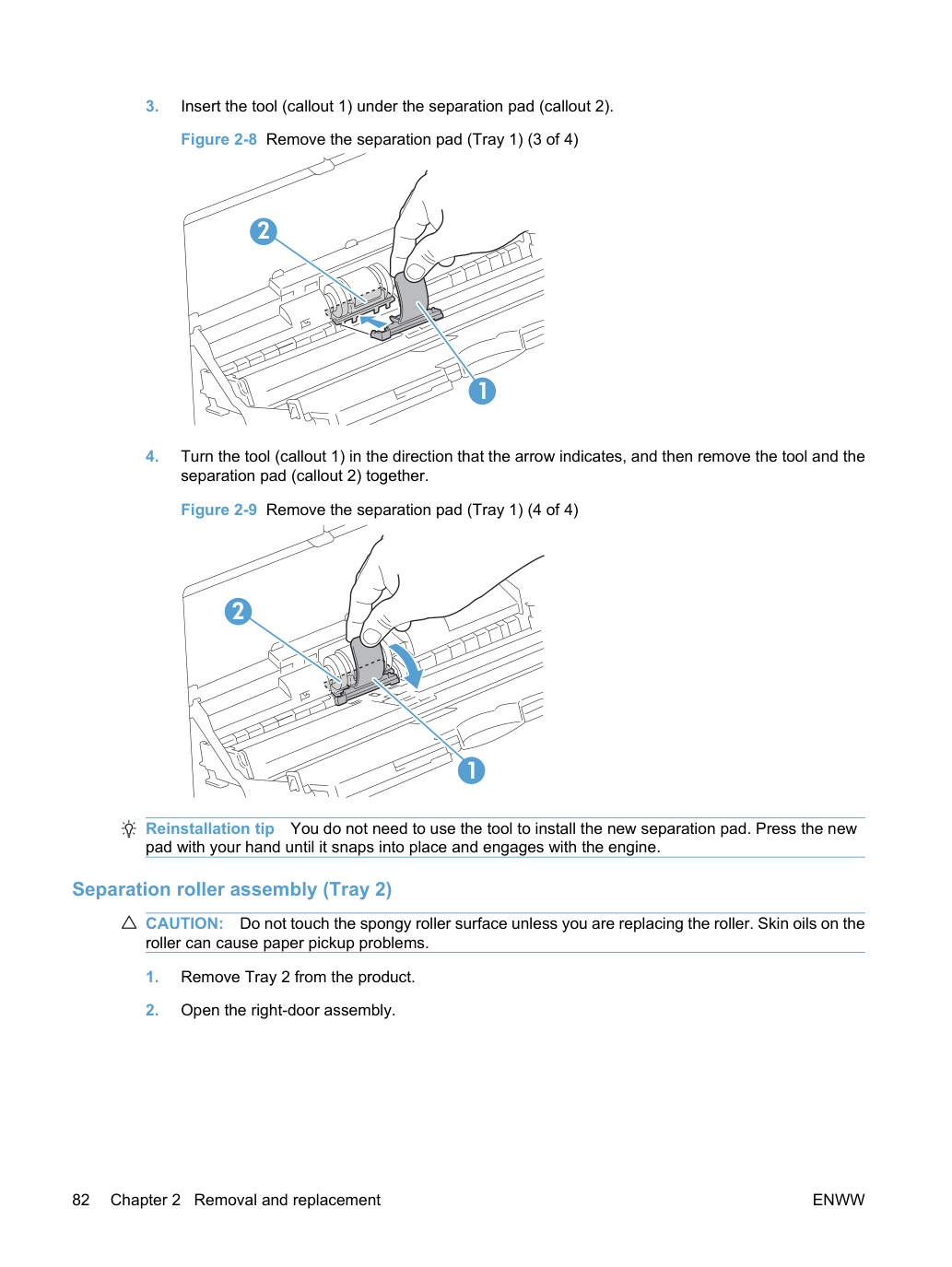

Вставьте инструмент (выноска 1) под прокладку разделения (выноска 2).

Поверните инструмент (выноска 1) в направлении, указанном стрелкой, а затем извлеките инструмент и прокладку разделения (выноска 2) вместе.

Вам не требуется использовать инструмент для установки новой прокладки разделения. Прижмите новую прокладку рукой до щелчка и её фиксации с двигателем.

Извлеките лоток 2 из изделия.

На узле ролика сепарации сдвиньте рычаг (выноска 1) в сторону значка отпуска до щелчка в положение отпуска.

Поднимите узел ролика сепарации и извлеките его из изделия.

Поднимите один из двух рычагов (выноска 1) с обеих сторон ролика подачи, затем нажмите правую часть ролика в направлении стрелки.

Сначала вставьте левую сторону ролика в устройство.

Ролик подачи, ролик разделения и ролик подачи (Лоток 3) ВНИМАНИЕ:

Вам не нужно отделять изделие от подающего устройства для извлечения этих роликов.

Извлеките лоток 3 из устройства и найдите ролики лотка 3 на правой стороне полости лотка.

Отпустите три фиксатора, затем вытяните ролики в направлении стрелки.

Рисунок 2-14 Извлечение роликов лотка 3 (2 из 2) Совет переустановки При переустановке роликов убедитесь, что ролики зафиксировались со щелчком.

Не касайтесь пористой поверхности ролика, если вы не заменяете ролик. Жиры с кожи на ролике могут привести к проблемам с качеством изображения.

Схватите одну из синих деталей (выноска 1) на каждом конце переходного ролика, а затем поднимите переходной ролик (выноска 2) с устройства.

Установите новый узел ролика на место с шестернёй ролика (выноска 1) на правой стороне, а затем нажимайте, чтобы обеспечить надёжную фиксацию вала ролика в кронштейнах ролика.

Не касайтесь черного пластикового ремня (ITB). Жиры с кожи и отпечатки пальцев на ремне могут привести к проблемам с качеством печати. Всегда размещайте промежуточный передающий ремень (ITB) на плоской поверхности в безопасном защищенном месте.

Используйте обе руки, чтобы взяться за синие рычаги (выноска 1), приложите небольшое давление вниз и вытяните ITB к себе под углом вниз.

Вытяните ITB из изделия до тех пор, пока два больших рукоятки не расширятся по правой и левой сторонам ITB.

Схватите большие ручки на промежуточном передающем ремне (ITB) и вытащите промежуточный передающий ремень прямо из устройства до упора, а затем поднимите, чтобы извлечь его из устройства.

Промежуточный передающий ремень (ITB) — чувствительный компонент. Будьте осторожны при обращении с ремнем, чтобы не повредить его. Всегда размещайте промежуточный передающий ремень в безопасном защищенном месте.

Рисунок 2-18 Извлечение промежуточного передающего ремня (3 из 3) Совет переустановки Если вы устанавливаете новый промежуточный передающий ремень, убедитесь, что вы удалили всю защитную клейкую ленту и лист защитного покрытия.

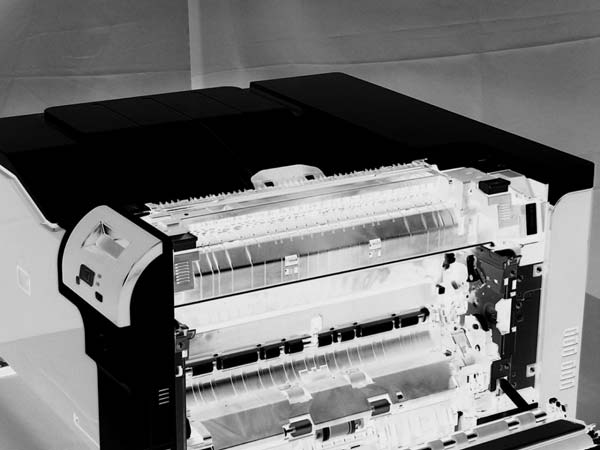

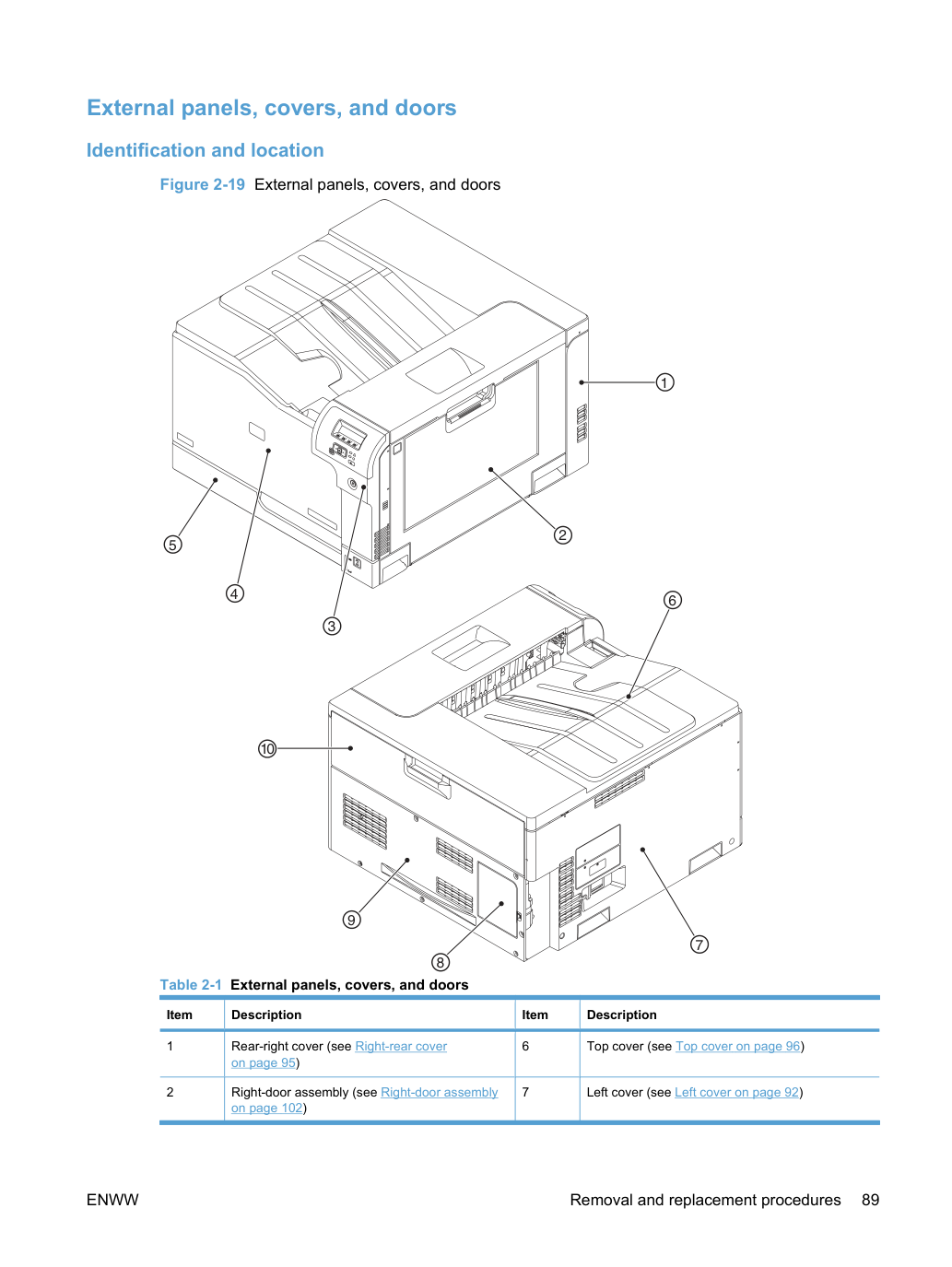

Откройте переднюю дверцу и правую дверцу.

Отпустите 3 фиксатора (выноска 1) с правой стороны узла.

Держа узел, вытащите кабельный держатель (выноска 1) из узла и отсоедините один разъём (выноска 2).

Извлеките лоток 2 из изделия.

Снимите три винта (выноска 1). Начиная с левой стороны крышки, отпустите шесть фиксаторов (выноска 2), а затем снимите крышку с устройства.

Открытие дверцы сборника тонера может упростить отпускание фиксаторов с левой стороны крышки.

Если передняя дверца не закрывается после переустановки левой крышки, убедитесь, что два фиксатора с правой стороны крышки правильно совмещены с корпусом устройства.

Снимите шесть винтов (выноска 1), затем снимите крышку с устройства.

Откройте дверцу доступа к модулю сборки тонера (выноска 1), снимите модуль сборки тонера, а затем отпустите рычаг связи (выноска 2) с левой стороны дверцы.

Частично закройте дверцу, затем отсоедините рычаг правой связи (выноска 1) от дверцы.

Не отсоединяйте правый рычаг связи при полностью открытой дверце. Это может привести к отсоединению пружины рычага связи.

Поверните дверцу доступа вниз на 90 градусов, затем потяните левую сторону дверцы, чтобы снять дверцу доступа.

Снимите заднюю крышку. См. Задняя крышка на странице 93.

Снимите два винта (выноска 1), отпустите один фиксатор (выноска 2), а затем снимите крышку.

Заземляющая пружина на спинке крышки легко падает. Будьте осторожны, чтобы не потерять её.

Перед тем как продолжить, извлеки следующие компоненты:

Левая крышка. См. Левая крышка на странице 92.

Правая передняя крышка и узел панели управления. См. Правая передняя крышка и узел панели управления на странице 90.

Правая задняя крышка. См. Правая задняя крышка на странице 95.

Откройте дверь сборника тонера.

Отпустите две фиксирующие лапки (выноска 1), затем снимите крышку.

Снимите панель управления. См. Правая передняя крышка и узел панели управления на странице 90.

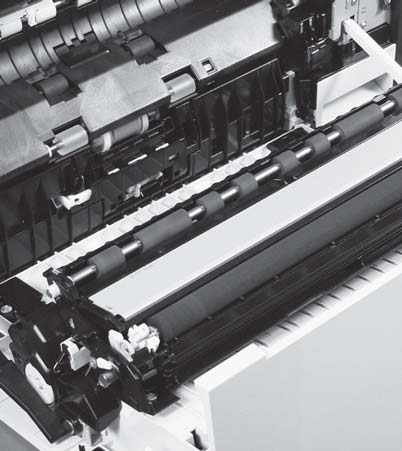

Снимите направляющее крепление внутренней крышки (выноска 1).

Как показано на рисунке ниже, при снятии направляющего крепления внутренней крышки (выноска 1) удерживайте внутреннюю крышку (выноска 2) одной рукой, чтобы предотвратить её отскок от устройства.

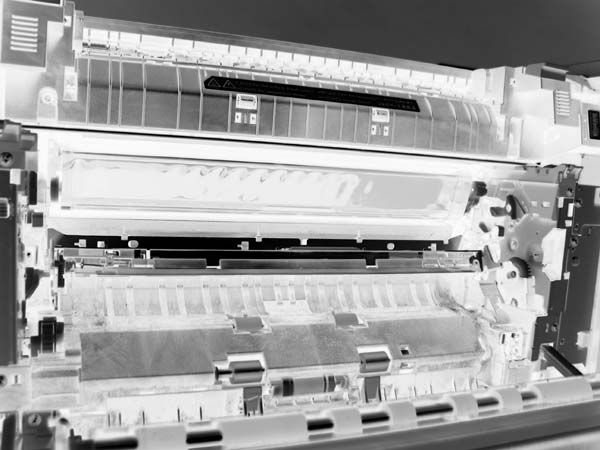

Отпустите две фиксирующие лапки на каждом стопоре (выноска 1) с помощью небольшой плоской отвёртки.

Каждая лапка находится на конце стопора, ближайшем к устройству. См. рисунок ниже.

Установите дверцу, как показано ниже, затем сдвиньте узел передней дверцы в направлении, указанном стрелкой, чтобы снять его с устройства.

Снимите следующие компоненты:

Снимите один винт (выноска 1), отпустите рычаг связи (выноска 2), затем отсоедините один разъём (выноска 3). Необходимо снять две стяжки, чтобы отсоединить разъём.

Осторожно отожмите одну защёлку (позиция 1), затем снимите крышку кабеля (позиция 2).

Снимите один винт (позиция 1), затем отожмите рычаг связи (позиция 2).

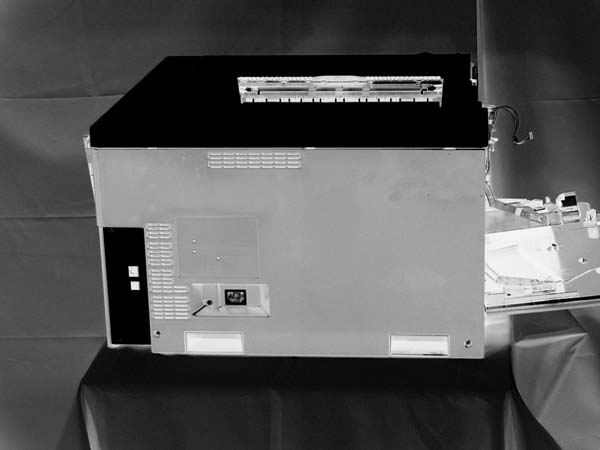

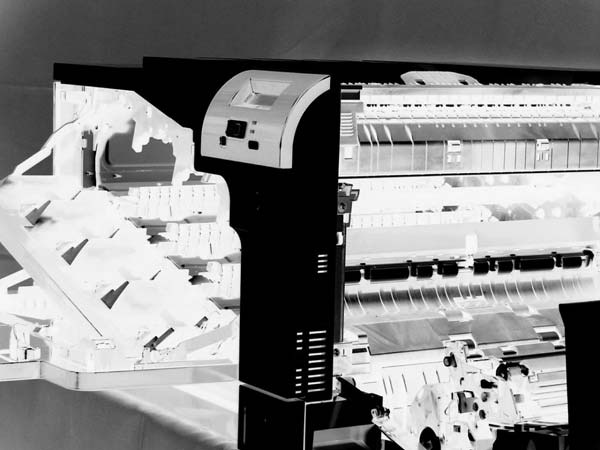

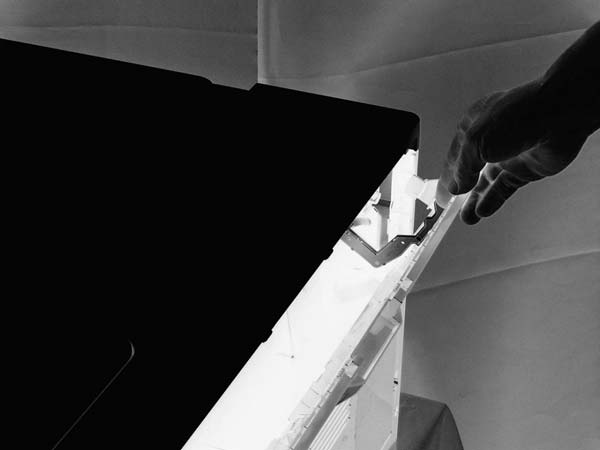

Снимите два винта (выноска 1), снимите петлю (выноска 2), затем потяните узел правой дверцы от устройства.

Не заменяйте лазерный сканер (laser scanner) и печатную плату форматера (formatter PCA) одновременно. Настройки лазерного сканера хранятся в ОЗУ форматера. При установке нового лазерного сканера он считывает настройки из форматера.

Перед тем как продолжить, извлеки следующие компоненты:

Левая крышка. См. Левая крышка на странице 92.

На левой стороне аппарата сожмите и снимите воздуховод вентилятора (позиция 1), затем отсоедините два плоских кабеля (позиция 2).

Отпустите одну фиксирующую лапку (выноска 1), снимите стопор (выноска 2), затем отсоедините один разъём (выноска 3).

Отожмите одну защёлку (позиция 1), затем сдвиньте кабельный направитель (позиция 2) в направлении, указанном стрелкой.

Снимите кабельный направитель (позиция 2) и плоские кабели (позиция 3) вместе, затем снимите одну пружину (позиция 4).

Удерживая рукоятку (выноска 1), потяните лазерный сканер (выноска 2) немного вверх, а затем выньте его из устройства.

Не трогайте защитную стеклянную полосу на верхней части узла.

При переустановке узла совместите его с направляющими с левой стороны отверстия.

При переустановке узла совместите штифт на дне узла с пазом в устройстве. После вставки узла в устройство может потребоваться слегка потянуть узел вперёд, чтобы штифт занял место в пазу.

Перед тем как продолжить, извлеки следующие компоненты:

ITB. См. Промежуточный ремень передачи (ITB) на странице 87.

Узел ролика сепарации кассеты. См. Узел ролика сепарации (Лоток 2) на странице 82.

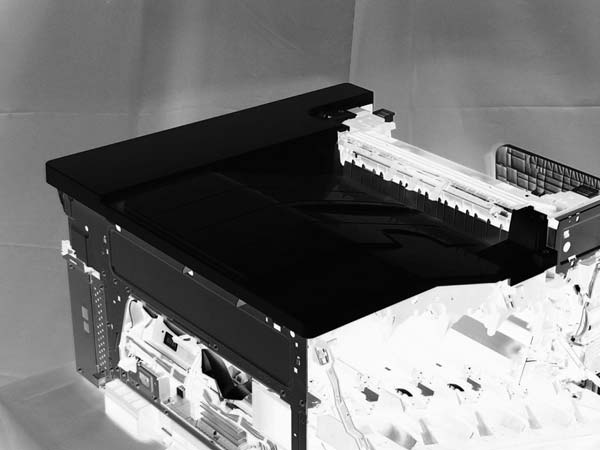

Вытяните одну лапку (выноска 1), потяните нижнюю часть кабельного канала вниз, затем потяните вверх, чтобы снять кабельный канал (выноска 2).

Отсоедините три разъёма (выноска 1). Потребуется перерезать стяжки, чтобы отсоединить разъёмы, затем установите новые стяжки при переустановке узла.

Разъёмы могут быть скрыты за узлом.

Вытяните одну защёлку (позиция 1), затем сдвиньте направляющую (позиция 2) вправо, чтобы снять её.

Снимите два винта (выноска 1), переместите рычаг датчика регистрации (выноска 2) в верхнее положение, затем потяните узел привода подъёма кассеты (выноска 3) на себя, чтобы снять его.

После замены узла привода подъёма кассеты используйте меню Secondary service menu для сброса счётчика страниц регистрационного ролика на ноль. Регистрационный ролик является частью узла привода подъёма кассеты.

При сборке узла привода подъёма кассеты (выноска 1) флажок датчика (выноска 2) мешает. Обязательно поднимите флажок датчика при сборке. Проверьте, что флажок датчика движется правильно после сборки узла привода подъёма кассеты.

На рисунке ниже показан узел, переустановленный правильно.

На рисунке ниже показан узел, переустановленный неправильно.

Перед тем как продолжить, извлеки следующие компоненты:

Узел ролика сепарации кассеты. См. Узел ролика сепарации (Лоток 2) на странице 82.

Узел привода подъёма кассеты. См. Узел привода подъёма кассеты на странице 108.

Промежуточный ремень передачи (ITB). См. Промежуточный ремень передачи (ITB) на странице 87.

Нажмите вниз лапку (выноска 1), затем потяните верхнюю часть крышки, чтобы снять крышку (выноска 2).

Может потребоваться небольшая плоская отвёртка для нажатия на лапку.

Отсоедините один разъём (выноска 1), затем отсоедините нижнюю часть пружины (выноска 2). При необходимости используйте пинцет или плоскогубцы с острыми концами для отсоединения пружины.

Отсоедините нижнюю часть одной пружины (выноска 1).

Освободите одну из поворотных петель датчика позиционирования с валов (поз. 1), потяните этот конец узла (поз. 2), затем повторите процедуру на другой поворотной петле.

Перед тем как продолжить, извлеки следующие компоненты:

Узел привода подъёма кассеты. См. Узел привода подъёма кассеты на странице 108.

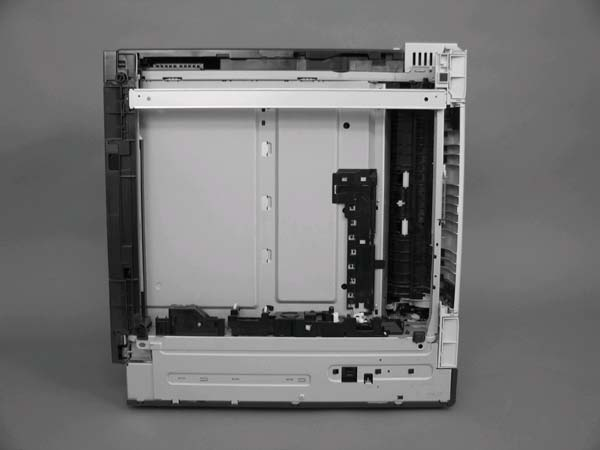

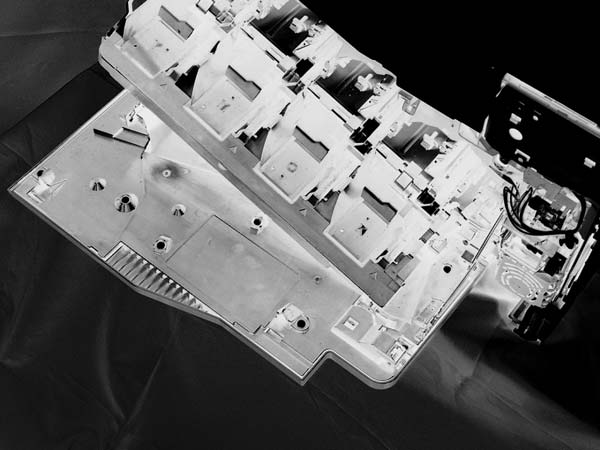

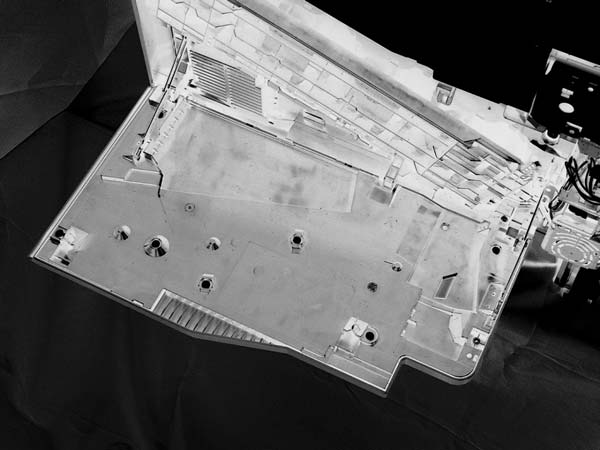

Убедитесь, что правая дверь закрыта, затем поверните аппарат так, чтобы передняя сторона была сверху.

Освободите язычок (поз. 1), затем потяните вверх для снятия крышки (поз. 2).

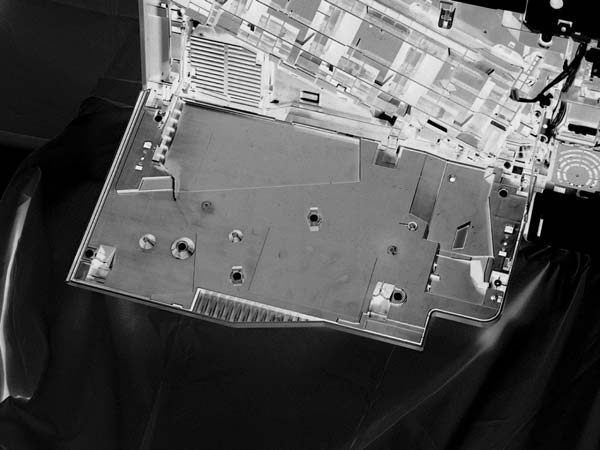

Отсоедините два разъёма (поз. 1), удалите один винт (поз. 2), затем снимите узел привода подъёмника (поз. 3).

При переустановке узла привода подъёмника убедитесь, что язычки правильно совмещены.

Перед тем как продолжить, извлеки следующие компоненты:

ITB. См. Промежуточный ремень передачи (ITB) на странице 87.

Левая крышка. См. Левая крышка на странице 92.

Верхняя крышка. См. Верхняя крышка на странице 96.

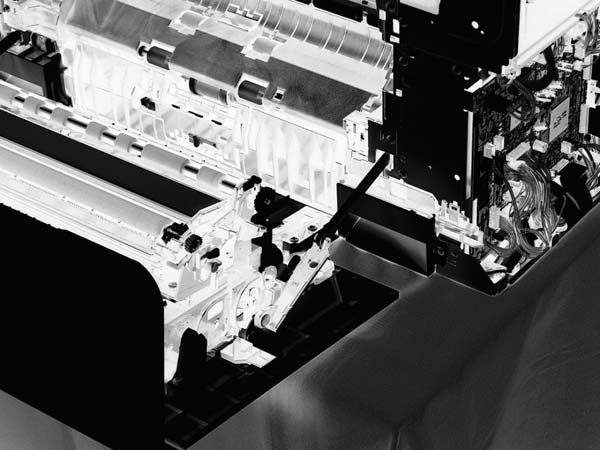

Откройте переднюю дверь (поз. 1) наполовину, затем нажмите вверх на верхнюю часть рычага связи (поз. 2) для его отсоединения от шасси аппарата.

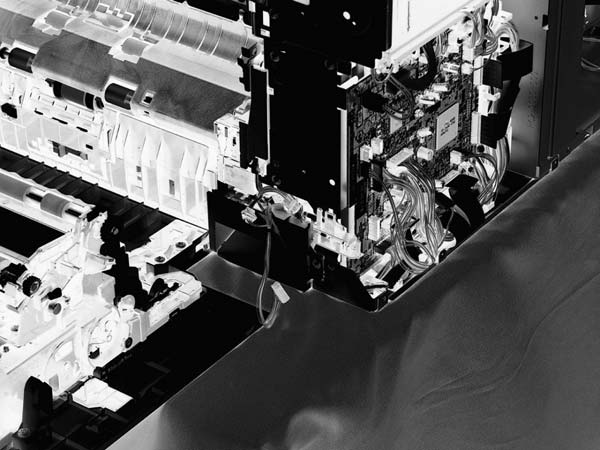

Удалите три винта (поз. 1), освободите четыре язычка (поз. 2), затем снимите верхний направляющий узел картриджа (поз. 3).

Отсоедините один разъём (поз. 1), затем освободите кабели (поз. 3) от зажима кабеля (поз. 2).

Освободите один язычок (поз. 1), затем сдвиньте передний направляющий узел ремня ITB (поз. 2) в направлении, указанном стрелкой, для его снятия.

Перед тем как продолжить, извлеки следующие компоненты:

ITB. См. Промежуточный ремень передачи (ITB) на странице 87.

Левая крышка. См. Левая крышка на странице 92.

Верхняя крышка. См. Верхняя крышка на странице 96.

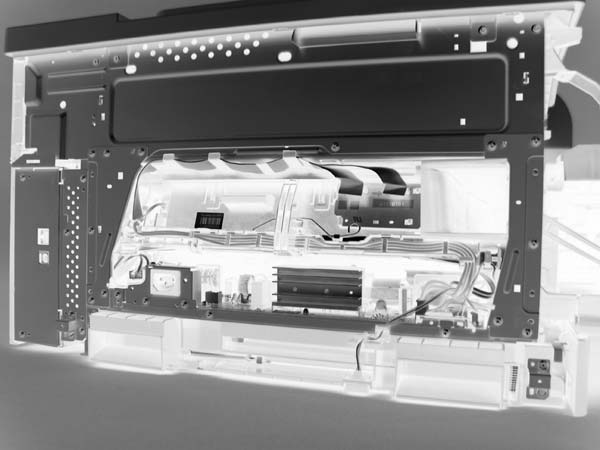

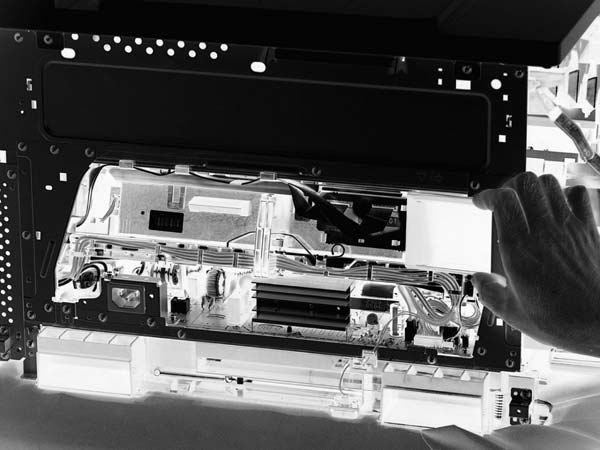

Отсоедините один разъём (поз. 1), освободите один язычок (поз. 2), затем сдвиньте задний направляющий узел ремня ITB (поз. 3) в направлении, указанном стрелкой, для его снятия.

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. Задняя крышка на странице 93.

Правая задняя крышка. См. Правая задняя крышка на странице 95.

Левая крышка. См. Левая крышка на странице 92.

Верхняя крышка. См. Верхняя крышка на странице 96.

Узел сбора тонера. См. Узел сбора тонера на странице 72.

Дверца доступа узла сбора тонера. См. Дверца доступа узла сбора тонера на странице 93.

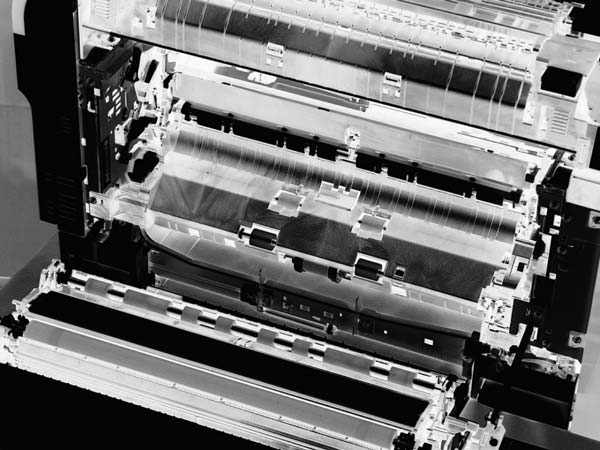

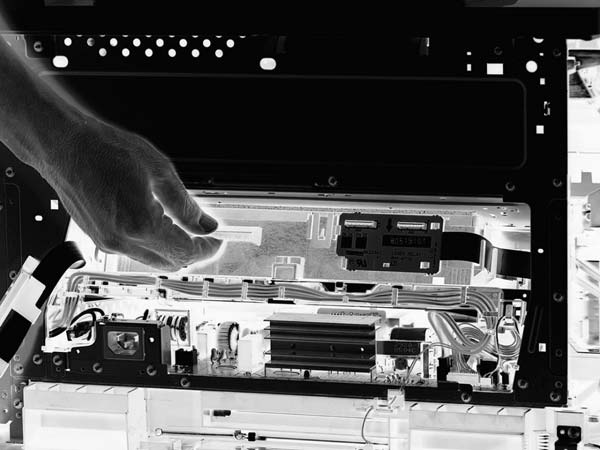

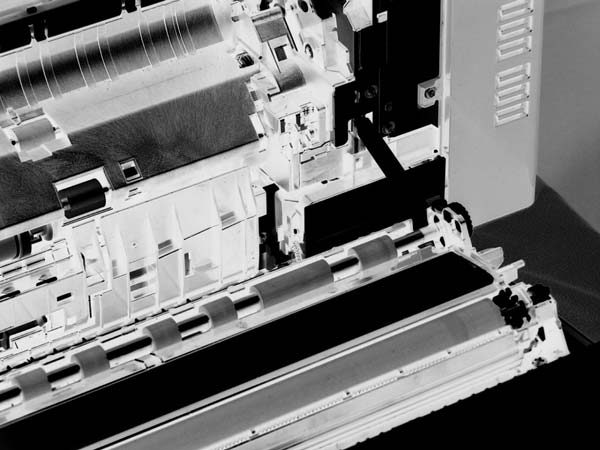

Отожми один фиксатор (позиция 1), затем извлеки крышку (позиция 2).

Снимите два винта M4 (выноска 1) и один винт M3 (выноска 2). Затем снимите крышку тонера (выноска 3).

Отсоедините один разъём (поз. 1), удалите три винта (поз. 2), затем снимите узел датчика полноты бункера остаточного тонера (поз. 3).

Снимите датчик с узла, отпустив четыре зажима (позиция 1), извлекая проводку из направляющей (позиция 2) и отпуская выключатель (позиция 3).

При снятии убедитесь, что редуктор (позиция 4) не выпадает из узла.

Перед тем как продолжить, извлеки следующие компоненты:

Левая крышка. См. Левая крышка на странице 92.

Задняя крышка. См. Задняя крышка на странице 93.

На этих фото показан форматер PCA, извлеченный из клетки форматера. Однако вам не требуется снимать форматер PCA для снятия клетки форматера.

Отпустите плоский кабель (позиция 1) и кабели (позиция 2) из направляющей кабелей (позиция 3).

Снимите восемь винтов (позиция 1), рядом с которыми стоит маленький треугольный значок, затем сдвиньте корпус форматера (позиция 2) в направлении, указанном стрелкой, и извлеките его.

Перед тем как продолжить, извлеки следующие компоненты:

Левая крышка. См. Левая крышка на странице 92.

Верхняя крышка. См. Верхняя крышка на странице 96.

Промежуточный ремень передачи (ITB). См. Промежуточный ремень передачи (ITB) на странице 87.

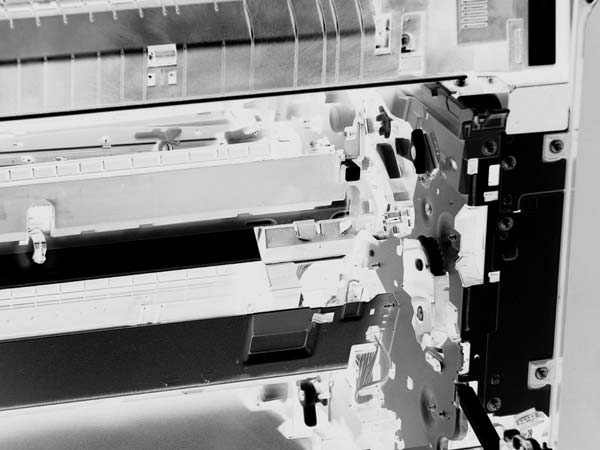

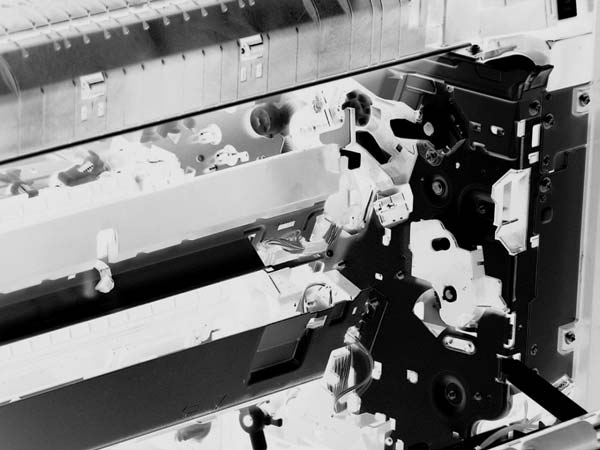

Отведите левую сторону узла от блока питания, затем сдвиньте узел выдачи (выноска 1) в направлении, указанном стрелкой, чтобы снять его.

При сборке узла выдачи (позиция 1) учитывайте следующее:

Убедитесь, что валы (позиция 3) на устройстве вставлены в два отверстия (позиция 2) узла выдачи.

После переустановки узла выдачи убедитесь, что флажок датчика (позиция 1) движется плавно.

Перед тем как продолжить, извлеки следующие компоненты:

Правая задняя крышка. См. Правая задняя крышка на странице 95.

Левая крышка. См. Левая крышка на странице 92.

Верхняя крышка. См. Верхняя крышка на странице 96.

Промежуточный ремень передачи (ITB). См. Промежуточный ремень передачи (ITB) на странице 87.

Узел выдачи. См. раздел Узел выдачи на странице 124.

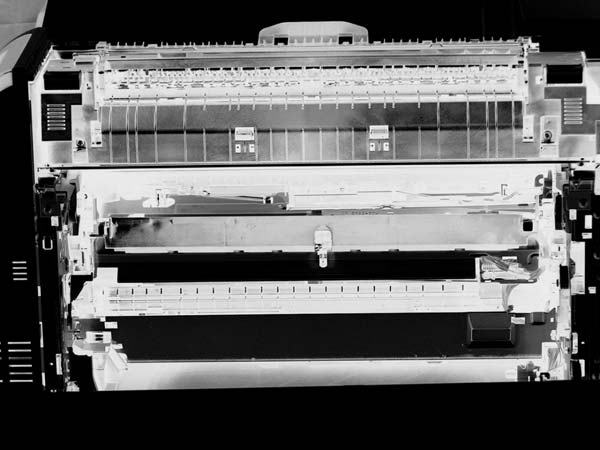

Снимите три винта (позиция 1), отпустите один язычок (позиция 2) и затем снимите узел привода дуплекса (позиция 3).

Перед тем как продолжить, извлеки следующие компоненты:

Правая задняя крышка. См. Правая задняя крышка на странице 95.

Левая крышка. См. Левая крышка на странице 92.

Верхняя крышка. См. Верхняя крышка на странице 96.

Промежуточный ремень передачи (ITB). См. Промежуточный ремень передачи (ITB) на странице 87.

Узел выдачи. См. раздел Узел выдачи на странице 124.

Снимите три винта (выноска 1), освободите одну защёлку (выноска 2), затем снимите узел привода выдачи (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Левая крышка. См. Левая крышка на странице 92.

Дверца доступа узла сбора тонера. См. Дверца доступа узла сбора тонера на странице 93.

Промежуточный ремень передачи (ITB). См. Промежуточный ремень передачи (ITB) на странице 87.

Верхняя крышка. См. Верхняя крышка на странице 96.

Крышка тонера. См. первый шаг раздела Датчик полноты остаточного тонера на странице 120.

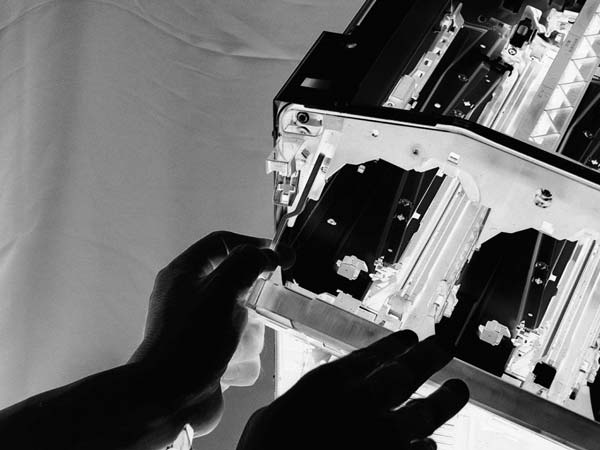

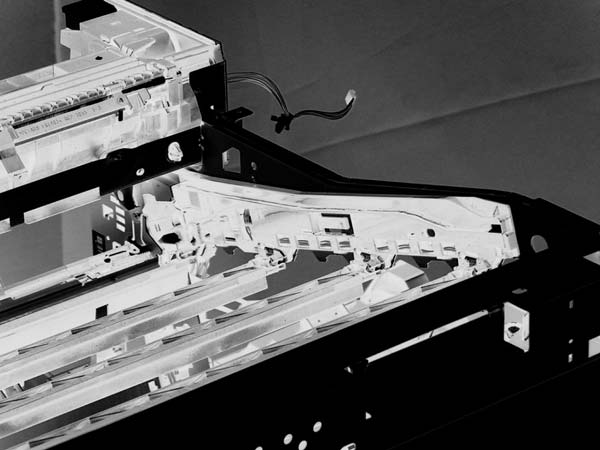

Освободите одну защёлку (выноска 1), потянув защёлку вверх. При необходимости используйте маленькую плоскую отвёртку, чтобы потянуть защёлку вверх. Снимите затвор (выноска 2), затем снимите пружину (выноска 3) с узла.

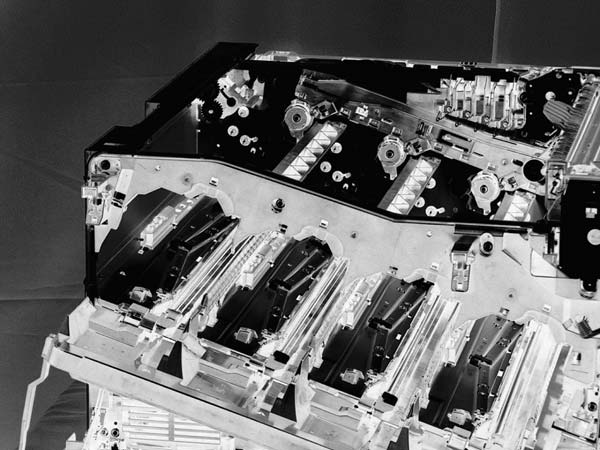

Снимите два винта (выноска 1), затем снимите узел подачи остаточного тонера (выноска 2).

При снятии узла подачи остаточного тонера (позиция 2) убедитесь, что узел не отделяется от шнека тонера. Это может привести к рассыпанию тонера в устройстве. Чтобы снизить риск такого инцидента, тяните узел в направлении, указанном стрелкой.

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. Задняя крышка на странице 93.

Правая задняя крышка. См. Правая задняя крышка на странице 95.

Узел сбора тонера. См. Узел сбора тонера на странице 72.

Дверца доступа узла сбора тонера. См. Дверца доступа узла сбора тонера на странице 93.

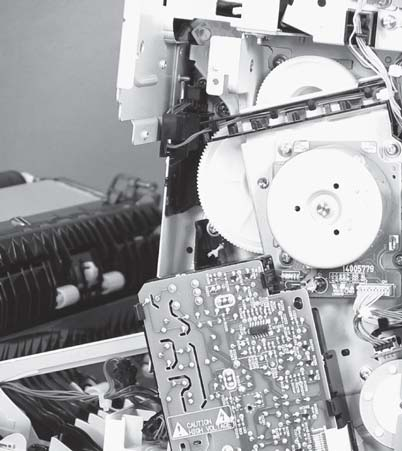

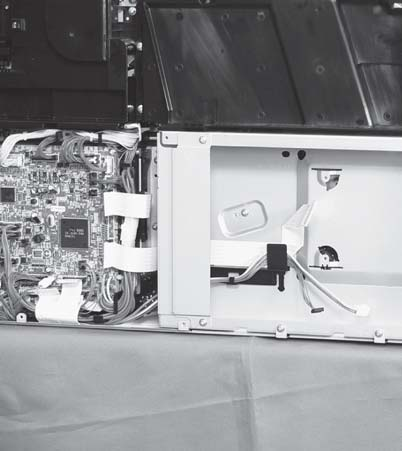

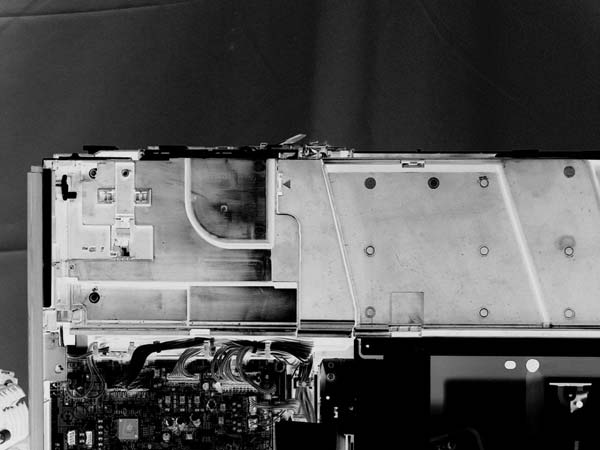

Снимите контроллер постоянного тока и опору контроллера постоянного тока, отпустив кабели из направляющих, затем снимите шесть винтов (позиция 1).

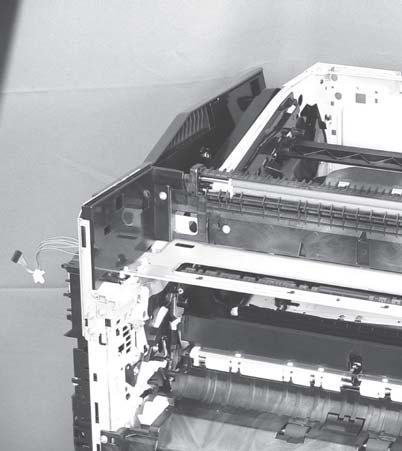

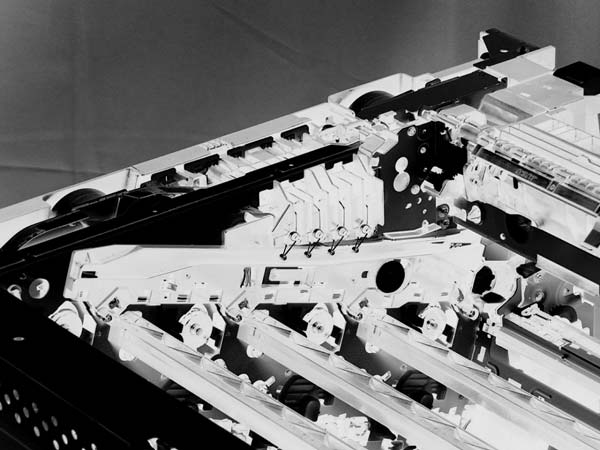

Отсоедините один разъём (выноска 1), снимите четыре винта (выноска 2), затем снимите двигатель (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Правая задняя крышка. См. Правая задняя крышка на странице 95.

Левая крышка. См. Левая крышка на странице 92.

Задняя крышка. См. Задняя крышка на странице 93.

Верхняя крышка. См. Верхняя крышка на странице 96.

Модуль сбора тонера. См. раздел Модуль сбора тонера на странице 72.

Дверца доступа узла сбора тонера. См. Дверца доступа узла сбора тонера на странице 93.

Крышка тонера. См. первый шаг раздела Датчик полноты остаточного тонера на странице 120.

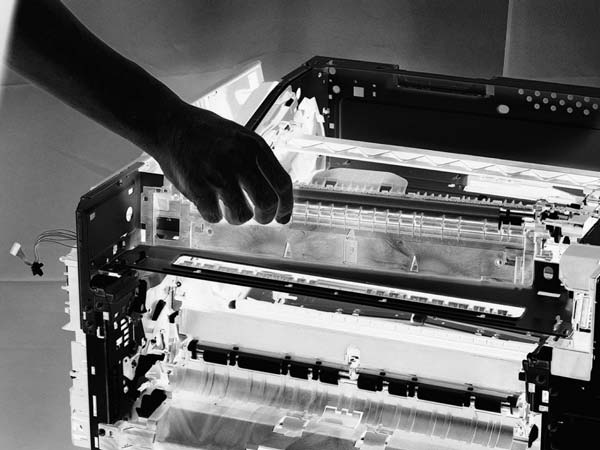

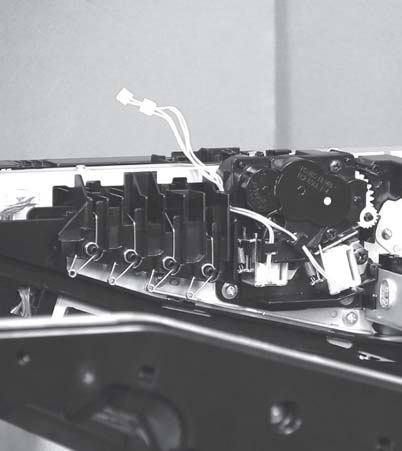

Отсоедините один разъём (выноска 1), снимите четыре винта (выноска 2), затем снимите двигатель (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. Задняя крышка на странице 93.

Правая задняя крышка. См. Правая задняя крышка на странице 95.

Левая крышка. См. Левая крышка на странице 92.

Верхняя крышка. См. Верхняя крышка на странице 96.

Модуль сбора тонера. См. раздел Модуль сбора тонера на странице 72.

Дверца доступа узла сбора тонера. См. Дверца доступа узла сбора тонера на странице 93.

Крышка тонера. См. первый шаг раздела Датчик полноты остаточного тонера на странице 120.

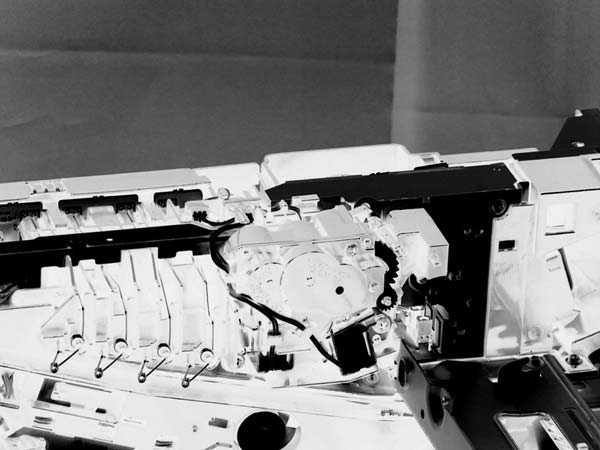

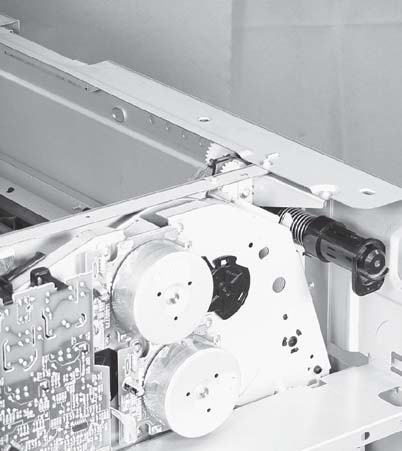

Отсоедините один разъём (выноска 1), снимите четыре винта (выноска 2), затем снимите двигатель (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Правая задняя крышка. См. Правая задняя крышка на странице 95.

Левая крышка. См. Левая крышка на странице 92.

Задняя крышка. См. Задняя крышка на странице 93.

Верхняя крышка. См. Верхняя крышка на странице 96.

Модуль сбора тонера. См. раздел Модуль сбора тонера на странице 72.

Дверца доступа узла сбора тонера. См. Дверца доступа узла сбора тонера на странице 93.

Крышка тонера. См. первый шаг раздела Датчик полноты остаточного тонера на странице 120.

Перед тем как продолжить, извлеки следующие компоненты:

Правая задняя крышка. См. Правая задняя крышка на странице 95.

Задняя крышка. См. Задняя крышка на странице 93.

PCA контроллера постоянного тока. См. раздел PCA контроллера постоянного тока на странице 146.

PCA драйвера. См. раздел PCA драйвера на странице 157.

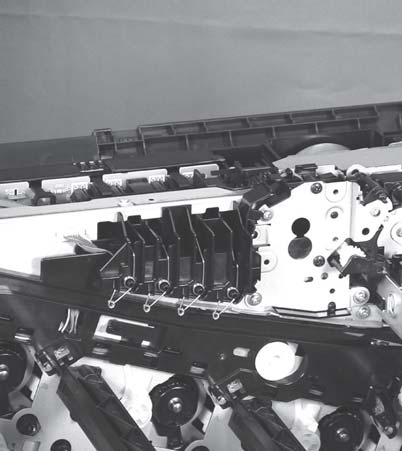

Отсоедините один разъем (позиция 1), снимите два винта (позиция 2) и затем снимите двигатель (позиция 3).

Перед тем как продолжить, извлеки следующие компоненты:

Узел передней двери (только шаги 1 и 2). См. раздел Узел передней двери на странице 98.

Левая крышка. См. Левая крышка на странице 92.

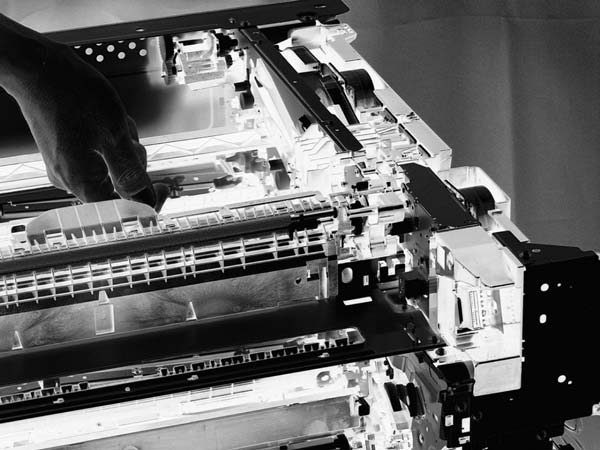

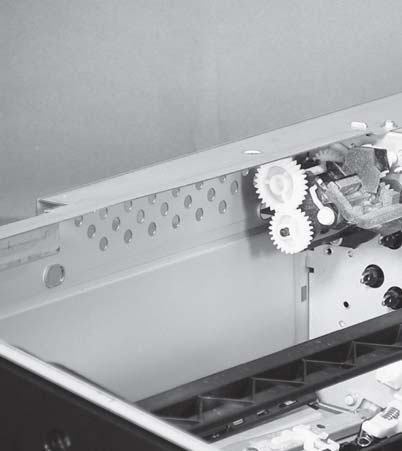

Отсоедините один разъём (выноска 1), затем освободите кабели (выноска 3) от направляющей (выноска 2).

Освободите две защёлки (выноска 1), затем снимите вентилятор (выноска 2) и держатель вентилятора (выноска 3) вместе.

Потяните за боковые части держателя вентилятора, чтобы извлечь вентилятор из держателя.

При переустановке вентилятора убедитесь, что кабели вентилятора (позиция 1) расположены как показано и что этикетка (позиция 2) на вентиляторе направлена внутрь устройства.

Перед тем как продолжить, извлеки следующие компоненты:

Отсоедините один разъем (выноска 1), отожмите один фиксатор (выноска 2) и затем сдвиньте направляющую (выноска 3) вниз, чтобы извлечь ее.

Отсоедините три разъема (выноска 1) и затем отпустите кабели (выноска 3) из направляющих кабелей (выноска 2).

Отожмите четыре фиксатора (выноска 1) и затем извлеките вентилятор (выноска 2) и держатель вентилятора (выноска 3) вместе.

Переверните держатель вентилятора и затем извлеките вентилятор из держателя.

Рис. 2-87 Снимите вентилятор термоузла (4 из 4) Совет переустановки Обратите внимание на путь проводки и ориентацию этикетки при переустановке.

Не заменяйте печатную плату контроллера постоянного тока (DC controller PCA) и печатную плату форматера (formatter PCA) одновременно. Настройки печатной платы контроллера постоянного тока хранятся в ОЗУ форматера. При установке новой печатной платы контроллера постоянного тока она считывает настройки из форматера.

Если возможно, распечатайте страницу конфигурации перед заменой форматера. Вам потребуется передать информацию о серийном номере и счетчике страниц на новый форматер.

Снимите заднюю крышку (см. раздел Задняя крышка на странице 93).

Снимите четыре винта (позиция 1) и три разъема (позиция 2).

Плотно извлеките форматер из устройства. Поместите форматер на чистую, ровную, заземленную поверхность.

После замены форматера необходимо обновить прошивку. Для моделей без сетевого подключения необходимо также отключить сетевые функции и сбросить счетчики страниц и серийный номер.

Настройте форматер для моделей без сетевого подключения Это устройство использует один и тот же форматер для сетевых и несетевых моделей. Для несетевых моделей необходимо отключить сетевые функции во время работы, чтобы создать базовую модель.

Убедитесь, что устройство находится в состоянии Готово.

Используйте hpnpf или hexprint.exe для отправки файла disableNetwork.pjl на устройство.

Подождите 30 секунд, чтобы убедиться, что данные записаны в NVRAM и все изменения произошли.

Выключите и затем включите устройство. Идентификатор устройства изменится на базовую модель.

Убедитесь, что устройство находится в состоянии Готово.

Обновите файл setSerialNumber.pjl для установки правильного серийного номера на форматере.

Используйте hpnpf или hexprint.exe для отправки файла setSerialNumber.pjl на устройство.

Распечатайте страницу конфигурации для проверки изменения.

Убедитесь, что устройство находится в состоянии Готово.

Обновите файл pml_pagecount.pjl для установки правильного счетчика черно-белых и цветных страниц на форматере.

Эти значения шестнадцатеричные. Следующие примеры показывают установку счетчика черно-белых страниц на 15 и счетчика цветных страниц на 10.

Используйте hpnpf или hexprint.exe для отправки файла pml_pagecount.pjl на устройство.

Распечатайте страницу конфигурации для проверки изменения.

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. Задняя крышка на странице 93.

Правая задняя крышка. См. Правая задняя крышка на странице 95.

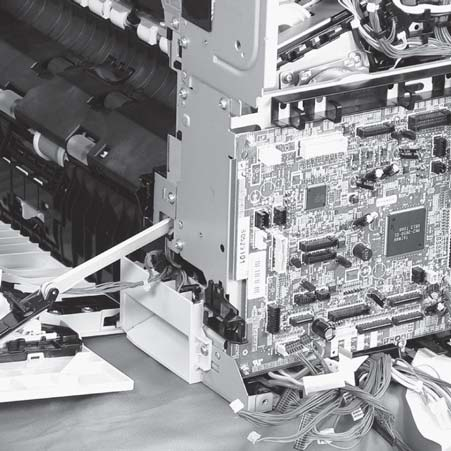

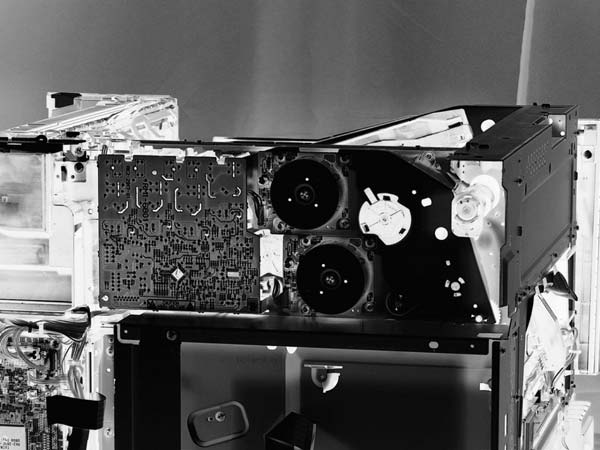

Извлеките модуль DC контроллера ПРЕДУПРЕЖДЕНИЕ:

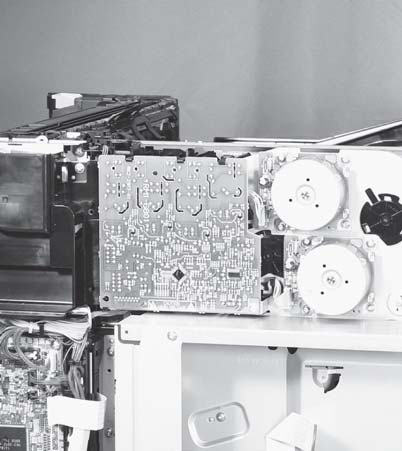

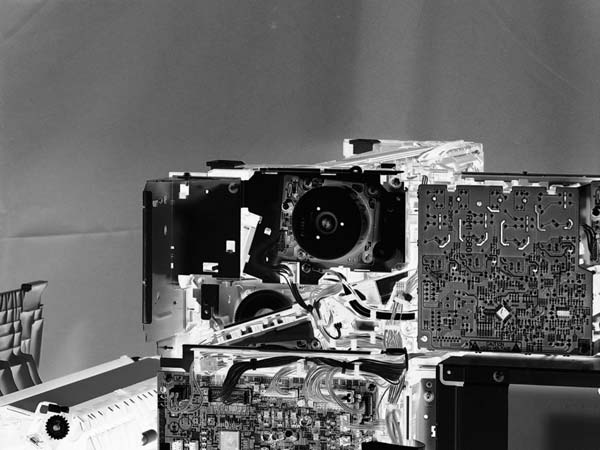

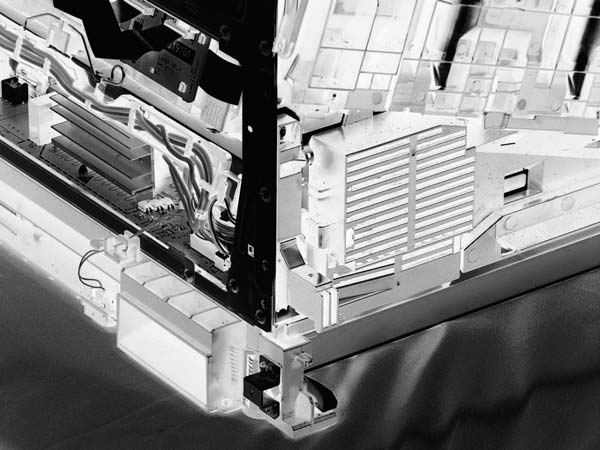

Отсоедините 22 разъема и шесть плоских кабелей на модуле DC контроллера (выноска 1).

Два разъема (позиция 2) должны быть пусты при переустановке контроллера постоянного тока.

Отсоедините три промежуточных разъема (выноска 1) и затем отпустите кабели (выноска 3) из направляющих кабелей (выноска 2) сверху и с правой стороны модуля DC контроллера.

Извлеките четыре винта (выноска 1) и затем извлеките модуль DC контроллера (выноска 2).

Перед тем как продолжить, извлеки следующие компоненты:

Левая крышка. См. Левая крышка на странице 92.

Снимите источник питания низкого напряжения ВНИМАНИЕ:

Отсоедините кабель питания от изделия перед началом работы.

Снимите Лоток 2 и откройте переднюю дверь.

Отсоедините один разъем (позиция 1), отсоедините семь разъемов (позиция 2) и затем снимите три винта (позиция 3), рядом с которыми стоит треугольный значок.

При разборке модуля низковольтного источника питания (позиция 1) не касайтесь электрического элемента (позиция 2) как показано. Обязательно держите нижнюю сторону модуля низковольтного источника питания.

Потяните модуль низковольтного источника питания (позиция 1) вперед, затем отпустите кабели (позиция 3) из передней клипсы кабелей (позиция 2).

Не используйте источник питания (позиция 1) как рукоятку для вытягивания блока питания.

Отпустите кабели (выноска 2) из заднего зажима кабеля (выноска 1), отсоедините один задний разъем (выноска 3) и затем извлеките низковольтный блок питания (выноска 4).

При переборке низковольтного блока питания (позиция 1) будьте осторожны, чтобы не зажать кабели переменного тока (позиция 2) в низковольтном блоке питания.

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. Задняя крышка на странице 93.

Правая задняя крышка. См. Правая задняя крышка на странице 95.

Корпус форматтера. См. Корпус форматтера на странице 123.

Извлеките высоковольтный источник питания формирования изображения (развития) ПРЕДУПРЕЖДЕНИЕ:

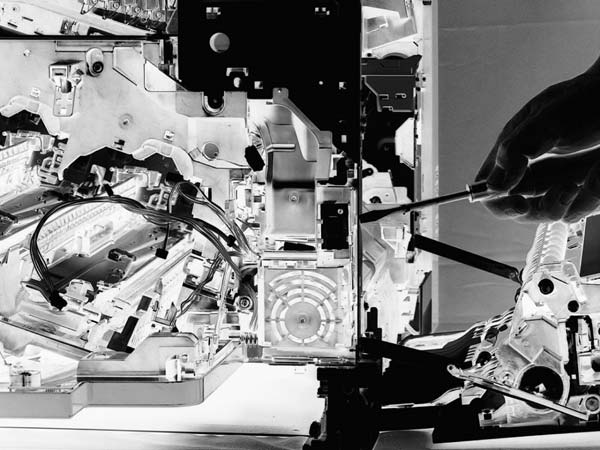

Извлеките один винт (выноска 1), отожмите четыре фиксатора (выноска 2), извлеките пластину маршрутизации кабеля (выноска 3) и затем извлеките модуль высоковольтного источника питания формирования изображения (развития).

Вставьте блок питания под углом, направив его меньший левый конец позади DC-контроллера и платы драйвера. Убедитесь, что блок питания находится позади черного язычка (позиция 4).

Осторожно нажмите на блок питания, чтобы зафиксировать все четыре язычка.

Перед тем как продолжить, извлеки следующие компоненты:

Правая задняя крышка. См. Правая задняя крышка на странице 95.

Левая крышка. См. Левая крышка на странице 92.

Задняя крышка. См. Задняя крышка на странице 93.

Верхняя крышка. См. Верхняя крышка на странице 96.

Модуль сбора тонера. См. раздел Модуль сбора тонера на странице 72.

Дверца доступа узла сбора тонера. См. Дверца доступа узла сбора тонера на странице 93.

Крышка тонера. См. первый шаг раздела Датчик полноты остаточного тонера на странице 120.

Извлеките первый высоковольтный источник питания первичного переноса ПРЕДУПРЕЖДЕНИЕ:

Извлеките один винт (выноска 1), отожмите три фиксатора (выноска 2) и затем сдвиньте источник питания со штифта выравнивания (выноска 3).

Отсоедините один разъем (выноска 2) и затем извлеките модуль высоковольтного источника питания первичного переноса (выноска 1).

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. Задняя крышка на странице 93.

Правая задняя крышка. См. Правая задняя крышка на странице 95.

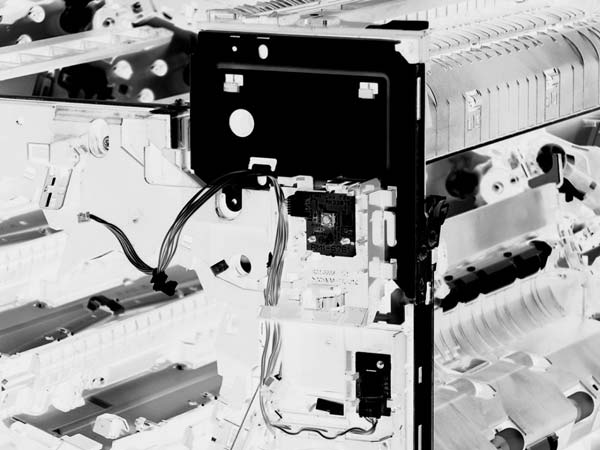

Извлеките второй высоковольтный источник питания вторичного переноса ПРЕДУПРЕЖДЕНИЕ:

Отожмите четыре фиксатора (выноска 1) и затем отпустите кабель (выноска 2) при извлечении высоковольтного источника питания вторичного переноса (выноска 3).

Задняя крышка. См. Задняя крышка на странице 93.

Правая задняя крышка. См. Правая задняя крышка на странице 95.

DC-контроллер. См. DC controller PCA на странице 146.

Извлеките модуль драйвера ПРЕДУПРЕЖДЕНИЕ:

Отсоедините три разъема (выноска 1), извлеките два винта (выноска 2) и затем отпустите кабель (выноска 3) при извлечении модуля драйвера (выноска 4).

Перед тем как продолжить, извлеки следующие компоненты:

Извлеките модуль выключателя питания ПРЕДУПРЕЖДЕНИЕ:

Откройте переднюю дверцу и правую дверцу.

Отсоедините один разъем (выноска 1), отожмите два фиксатора (выноска 2) и затем извлеките модуль (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Откройте переднюю дверцу и правую дверцу.

Отсоедини один разъём (позиция 1), отпусти один фиксатор (позиция 2) и извлеки датчик окружающей среды (позиция 3).

Снимите два винта (выноска 1), затем снимите заднюю крышку (выноска 2).

Извлеките лоток из устройства подачи, отпустите один язычок (позиция 1), затем снимите рычаг (позиция 2).

Снимите один винт (позиция 1), отпустите четыре язычка (см. совет после этого шага) с внутренней стороны, затем снимите левую крышку (позиция 2).

На следующих рисунках показаны фиксаторы внутри крышки.

Извлеките лоток из устройства подачи, затем откройте правую дверцу.

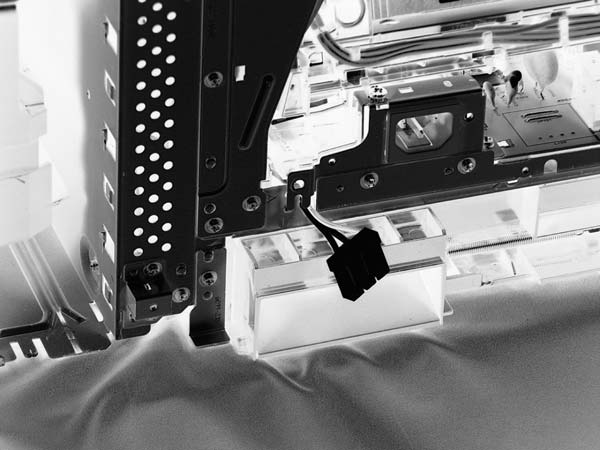

Удали один винт (позиция 1) и извлеки правую переднюю крышку (позиция 2).

Снимите лоток из устройства подачи, затем снимите правую переднюю крышку (см. Tray 3 right-front cover на странице 163).

Удали два винта (позиция 1), отпусти два фиксатора (позиция 2) и извлеки узел верхней передней крышки (позиция 3).

Поднеси изделие с подающего устройства и открой дверь правого лотка.

Отпусти рычаг связи (позиция 1).

Отпусти стопор (позиция 1) и отпусти вал (позиция 2).

Сдвинь правую дверь (позиция 1) и рычаг (позиция 2) в направлении, указанном стрелкой, чтобы извлечь их вместе, затем отсоедини рычаг от узла правой двери.

Снимите лоток из устройства подачи, затем снимите правую дверцу (см. Tray 3 right door на странице 164).

Удали один винт (позиция 1) и сдвинь крышку (позиция 2) вправо, чтобы освободить штифт выравнивания с левой стороны крышки.

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка. См. Tray 3 rear cover на странице 161.

Правая передняя крышка. См. Tray 3 right-front cover на странице 163.

Правая нижняя крышка. См. Tray 3 right-lower cover на странице 166.

Отсоедини три разъёма (позиция 1) и удали один винт (позиция 2).

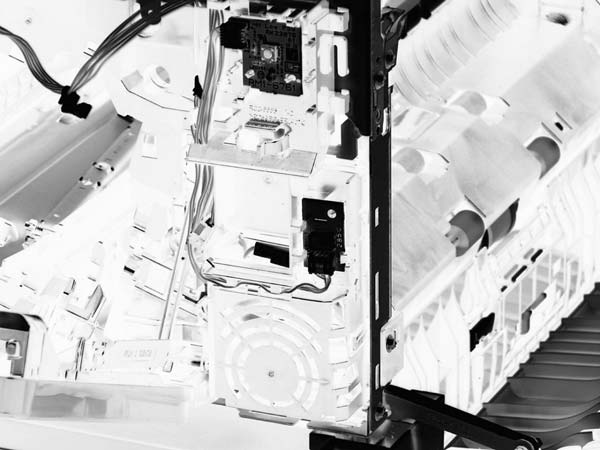

Слегка приподнимите узел захвата Tray 3 (позиция 1), чтобы освободить язычок (позиция 2), затем сдвиньте его в направлении, указанном стрелкой, чтобы снять его.

При переборке узла захвата Tray 3 обязательно установите вал (позиция 1) узла в отверстие (позиция 2) устройства подачи.

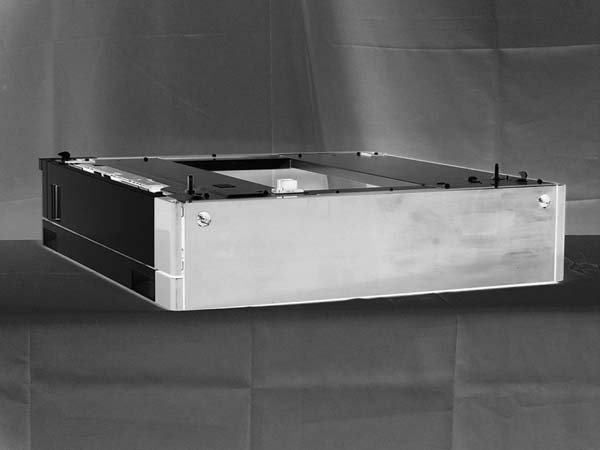

Снимите лоток из устройства подачи, затем снимите заднюю крышку (см. Tray 3 rear cover на странице 161).

Спереди, внутри полости лотка, снимите три винта (позиция 1), отпустите один язычок (позиция 2), затем снимите узел привода опускания Tray 3 (позиция 3).

Снимите лоток из устройства подачи, затем снимите заднюю крышку (см. Tray 3 rear cover на странице 161).

Отсоедините один разъем (позиция 1), снимите два винта (позиция 2), затем снимите двигатель захвата Tray 3 (позиция 3).

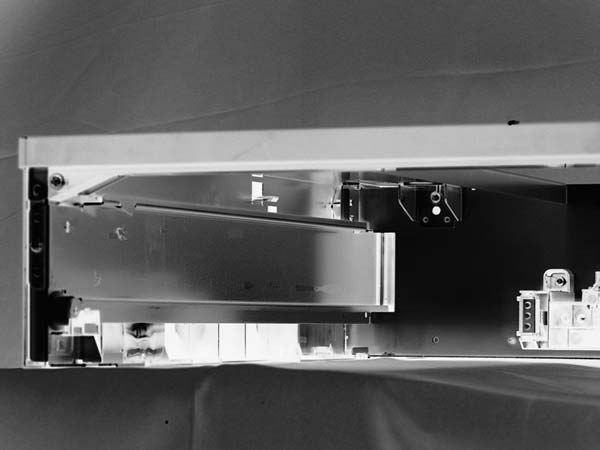

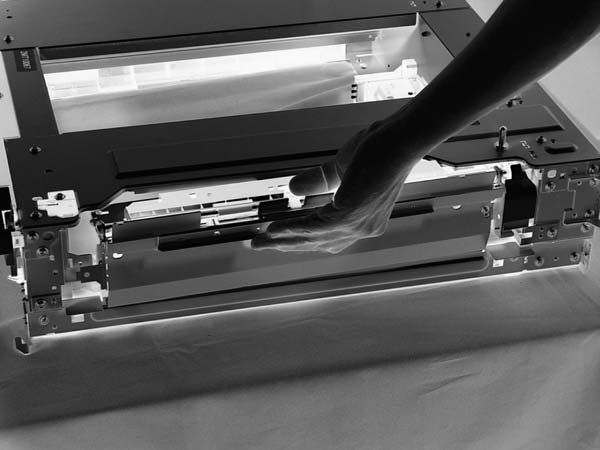

Снимите лоток из устройства подачи, затем снимите заднюю крышку (см. Tray 3 rear cover на странице 161).

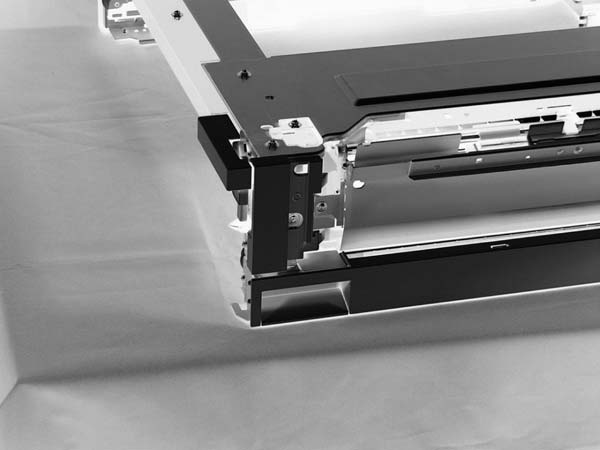

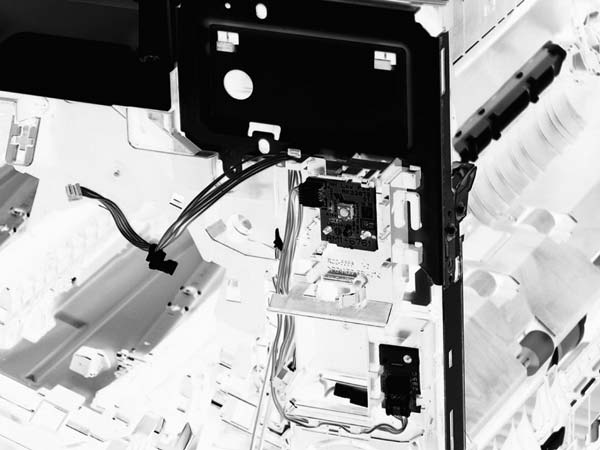

Отсоедините семь разъемов, снимите два винта (позиция 1), отпустите два язычка (позиция 2), затем снимите плату драйвера Tray 3 (позиция 3).

Источник: Инк-Маркет.ру.

← Все статьи
