HP Color LaserJet CP4025 / CP4525 — Снятие и замена

← HP Color LaserJet CP4025 / CP4525 — все главы инструкции

В этой главе описывается снятие и замена только заменяемых в полевых условиях узлов (FRU).

Замена FRU в целом производится в обратном порядке их снятия. Иногда включаются примечания и советы для пояснения сложных или критических процедур замены.

HP не поддерживает ремонт отдельных подузлов или диагностику на уровне компонентов.

Запомните длину, диаметр, цвет, тип и местоположение каждого винта. При сборке убедитесь, что каждый винт возвращён в исходное положение.

Неправильно проложенные или ослабленные жгуты проводов могут помешать другим внутренним компонентам и могут повредиться или обрваться. Потертые или защемлённые провода жгута сложно найти. При замене жгутов проводов всегда используйте предоставленные петли проводов, точки крепления или направляющие и фиксаторы жгутов.

Стратегия снятия и замены ВНИМАНИЕ!

Выключите устройство, подождите 5 секунд и снимите кабель питания перед попыткой обслуживания. Несоблюдение этого предупреждения может привести к серьёзным травмам и повреждению устройства. Питание должно быть включено для некоторых функциональных проверок во время диагностики. Однако отключите питание при снятии деталей.

Никогда не эксплуатируйте и не обслуживайте устройство с снятым защитным кожухом сборки лазера/сканера. Отражённый луч, хотя и невидимый, может повредить ваши глаза.

Листовые металлические детали могут иметь острые края. Будьте осторожны при работе с листовыми металлическими деталями.

Не сгибайте и не складывайте плоские гибкие кабели (FFC) при снятии или установке. Также не разгибайте предварительные складки в FFC. Вы должны полностью вставить все FFC в их разъёмы. Неполная посадка FFC в разъём может вызвать короткое замыкание на плате с печатными цепями (PCA).

Чтобы установить самонарезающий винт, сначала поворачивайте его против часовой стрелки для выравнивания с существующей резьбой, затем осторожно поворачивайте его по часовой стрелке для затягивания. Не перетягивайте. Если отверстие для самонарезающего винта повреждено, отремонтируйте отверстие или замените поражённый узел.

Для ясности некоторые фотографии в этой главе показывают снятые компоненты, которые не нужно снимать при обслуживании устройства. При необходимости снимите компоненты, указанные в начале процедуры, перед обслуживанием устройства.

Некоторые детали чувствительны к электростатическому разряду (ESD). Ищите напоминание об ESD при снятии деталей устройства. Всегда выполняйте работы по обслуживанию на защищённом от ESD рабочем месте или коврике либо используйте ремешок ESD. Если защищённое от ESD рабочее место, коврик или ремешок недоступны, заземлитесь, прикоснувшись к листовому металлическому шасси перед прикосновением к чувствительной к ESD детали.

Защитите чувствительные к ESD детали, поместив их в пакеты ESD при их извлечении из устройства.

Всегда используйте крестообразную отвёртку (выноска 1). Не используйте отвёртку Pozidriv (выноска 2) или любую моторизованную отвёртку. Они могут повредить винты или резьбу винтов.

Извлеките всё носители из устройства.

Выключите питание, используя выключатель питания.

Отсоедините кабель питания и кабель(и) интерфейса.

Поместите устройство на защищённое от ESD рабочее место или коврик либо используйте ремешок ESD (если он доступен). Если защищённое от ESD рабочее место, коврик или ремешок недоступны, заземлитесь, прикоснувшись к листовому металлическому шасси перед прикосновением к чувствительной к ESD детали.

Извлеките картриджи печати. См. Картриджи печати на странице 74.

Извлеките кассету(ы) лотка. См. Лоток на странице 84.

Если установлена опциональная подача бумаги, отделите устройство от подачи бумаги.

Устройство тяжело. Не пытайтесь отделить устройство от опциональной подачи бумаги в одиночку. Для поднятия устройства с подачи бумаги требуются три человека.

Переустанови картриджи печати.

Переустанови кассету подачи или кассеты.

Если установлена опциональная подача бумаги, помести изделие на податчик.

Выполни следующий тест для проверки успешного ремонта или замены.

Убедись, что ты выполнил необходимые шаги переборки.

Убедись, что лоток содержит чистую неразмеченную бумагу.

Подсоедини кабель питания и кабель интерфейса или кабели интерфейса, затем включи изделие.

Проверь наличие ожидаемых звуков при включении.

Напечатай страницу конфигурации и проверь наличие ожидаемых звуков печати.

Напечатай демо-страницу и проверь, что качество печати соответствует ожиданиям.

Отправь задание печати с хост-компьютера и проверь, что результат соответствует ожиданиям.

При необходимости восстанови все параметры, заданные клиентом.

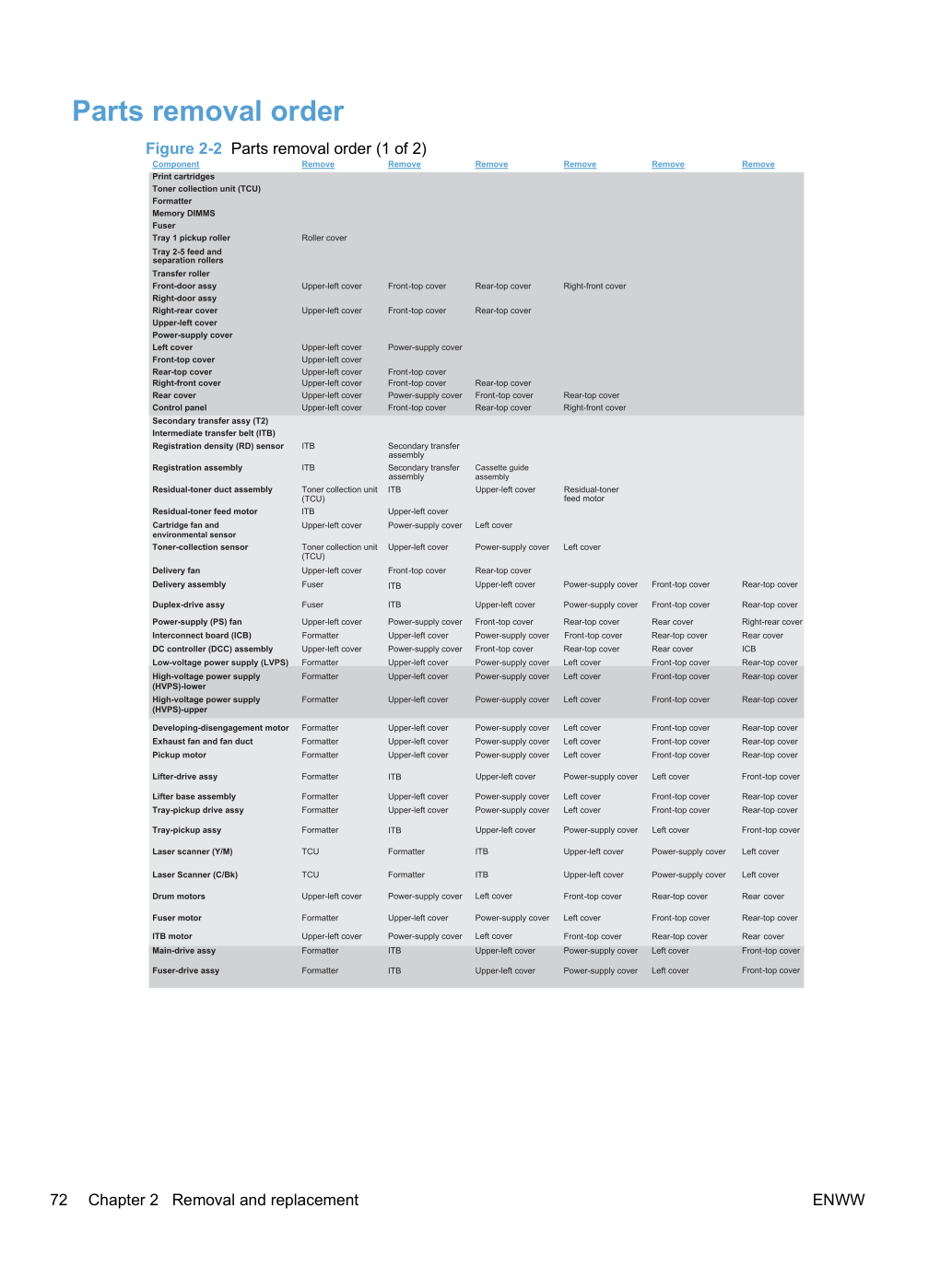

Протри внешнюю поверхность изделия влажной тканью.

Если тонер попадет на одежду, вытри его сухой тканью и постирай одежду в холодной воде.

Открой переднюю дверь. Убедись, что дверь полностью открыта.

Возьмись за ручку картриджа печати и вытащи его.

Не касайся зеленого ролика. Это может повредить картридж. Не подвергай картридж воздействию сильного света. Накрой картридж листом бумаги для защиты от света.

Выровняй картридж печати со слотом и вставь картридж печати до щелчка.

Устройство сбора тонера рассчитано на одноразовое использование. Не пытайся опорожнять устройство сбора тонера и использовать его повторно. Это может привести к просыпанию тонера внутри изделия и снижению качества печати.

Информацию о переработке см. в руководстве пользователя изделия.

Открой переднюю дверь. Убедись, что дверь полностью открыта.

Возьмись за верхнюю часть устройства сбора тонера и извлеки его из изделия.

Вставь нижнюю часть сменного устройства в изделие сначала, затем нажми на верхнюю часть устройства до щелчка. Если устройство сбора тонера установлено неправильно, передняя дверь не закроется полностью.

Во избежание просыпания тонера помести синюю крышку (выноска 1) на синий проем в верхней части устройства (выноска 2).

Выключи изделие и отсоедини кабель питания и кабель интерфейса или кабели интерфейса.

Отверни винты-барашки форматера и крепко вытащи форматер из изделия. Помести форматер на чистую плоскую заземленную поверхность.

Рисунок 2-10 Извлечение форматера ПРИМЕЧАНИЕ:

При переустановке форматера нажми крепко на правую сторону, чтобы убедиться, что форматер установлен правильно.

Перед тем как продолжить, извлеки следующие компоненты:

Плата форматера (Formatter PCA). См. Плата форматера на стр. 78.

Извлеки жесткий диск ВНИМАНИЕ:

Поверни узел жесткого диска в сторону от форматера до выравнивания пазов в петлях с удлиненными штифтами петель, затем сдвинь узел жесткого диска со штифтов петель.

Перед тем как продолжить, извлеки следующие компоненты:

Плата форматера (Formatter PCA). См. Плата форматера на стр. 78.

Извлеки модуль памяти DIMM ВНИМАНИЕ:

См. Включение памяти на стр. 82 после установки нового модуля памяти DIMM.

Помести форматер на чистую плоскую заземленную поверхность, затем раздвинь защелки с каждой стороны слота DIMM.

Подними DIMM под углом и вытащи его.

Держи DIMM за края. Выровняй выемку на DIMM с перекладиной в слоте DIMM под углом и крепко нажми DIMM в слот до полной установки. При правильной установке металлические контакты не видны. Нажми на DIMM до фиксации обеих защелок.

Щелкни на Принтеры и факсы (используя представление меню Пуск по умолчанию) или щелкни на Принтеры (используя представление меню Пуск в классическом виде).

Щелкни правой кнопкой мыши на значке драйвера изделия и выбери Свойства.

Щелкни на вкладку Параметры устройства.

Разверни область для Устанавливаемых опций.

Рядом с Automatic Configuration выберите Update Now.

Если память не обновлена корректно после использования опции Update Now, вы можете вручную выбрать общий объем памяти, установленной в устройстве, в области Installable Options.

Опция Update Now перезаписывает любые существующие параметры конфигурации устройства.

Щелкните правой кнопкой мыши значок драйвера устройства, затем выберите Printer properties.

Щелкни на вкладку Параметры устройства.

Разверни область для Устанавливаемых опций.

Рядом с Automatic Configuration выберите Update Now.

Опция Update Now перезаписывает любые существующие параметры конфигурации устройства.

В меню Apple нажмите System Preferences, затем нажмите значок Print & Fax.

Выберите устройство в левой части окна.

Нажмите кнопку Printer Setup.

Нажмите меню Installable Options.

В меню Apple нажмите System Preferences, затем нажмите значок Print & Fax.

Выберите устройство в левой части окна.

Нажмите кнопку Options & Supplies.

Настройте установленные опции.

Используйте эту процедуру для снятия Tray 2 и дополнительных лотков Trays 3, 4 и 5.

Извлеките лоток прямо из устройства до упора.

Осторожно поднимите лоток для его освобождения, затем удалите лоток.

Термоузел (Fuser) может быть горячим. Дайте достаточно времени после выключения устройства для охлаждения термоузла.

Устройство определяет новый термоузел (Fuser) с помощью плавкой вставки, которая перегорает после печати 100 страниц. Если новый термоузел установлен для целей диагностики, обязательно снимите его перед печатью 100 страниц.

Возьмитесь за ручки и сожмите синие рычаги освобождения.

Извлеките термоузел (Fuser) прямо из устройства для его удаления.

Ролики подачи и разделения (Trays 2-5) ОСТОРОЖНО:

Не касайтесь пористой поверхности ролика, если вы не заменяете ролик. Жиры с кожи на ролике могут привести к проблемам с захватом бумаги.

Найдите ролики подачи и разделения для лотка.

Вам не нужно отделять устройство от питателя для удаления этих роликов. Снимите кассету, затем дотянитесь в полость для удаления роликов.

Освободите два фиксатора, затем удалите ролики.

При переустановке роликов убедитесь, что ролики встали на место с щелчком.

Нажмите верхний край крышки для освобождения фиксаторов.

Откройте правую дверную сборку (right-door assembly), затем снимите крышку.

Поверните корпус ролика в сторону от устройства для его удаления.

Не касайтесь пористой поверхности ролика, если вы не заменяете ролик. Жиры с кожи на ролике могут привести к проблемам с качеством изображения.

Используйте синий рычаг для опускания вторичной передающей сборки (secondary transfer assembly).

Возьмитесь за муфты (shaft collars) ролика передачи и поднимите передающий ролик (transfer roller) из устройства.

Рисунок 2-28 Удаление передающего ролика (transfer roller) (3 из 3) Переустановка передающего ролика При переустановке передающего ролика убедитесь, что штифты на муфтах (shaft collars) совпадают с отверстиями в монтажной сборке. После установки нового передающего ролика снимите защитную крышку.

Не касайтесь черного пластикового ремня (ITB). Жиры с кожи и отпечатки пальцев на ремне могут привести к проблемам с качеством печати. Всегда размещайте промежуточный передающий ремень (ITB) на плоской поверхности в безопасном защищенном месте.

Используйте синий рычаг для опускания вторичной передающей сборки (secondary transfer assembly).

Возьмитесь за малые ручки на промежуточном передающем ремне (ITB) и вытащите его из устройства до расширения двух больших ручек с правой и левой сторон ремня.

Возьмитесь за большие ручки на промежуточном передающем ремне (ITB) и вытащите его прямо из устройства для удаления.

Промежуточный передающий ремень (ITB) — чувствительный компонент. Будьте осторожны при обращении с ремнем, чтобы не повредить его. Всегда размещайте промежуточный передающий ремень в безопасном защищенном месте.

Рисунок 2-33 Удаление промежуточного передающего ремня (ITB) (4 из 4) Совет по переустановке Если вы устанавливаете сменный промежуточный передающий ремень (ITB), убедитесь, что вы удалили упаковочную ленту (выноска 1) и защитный лист (выноска 2).

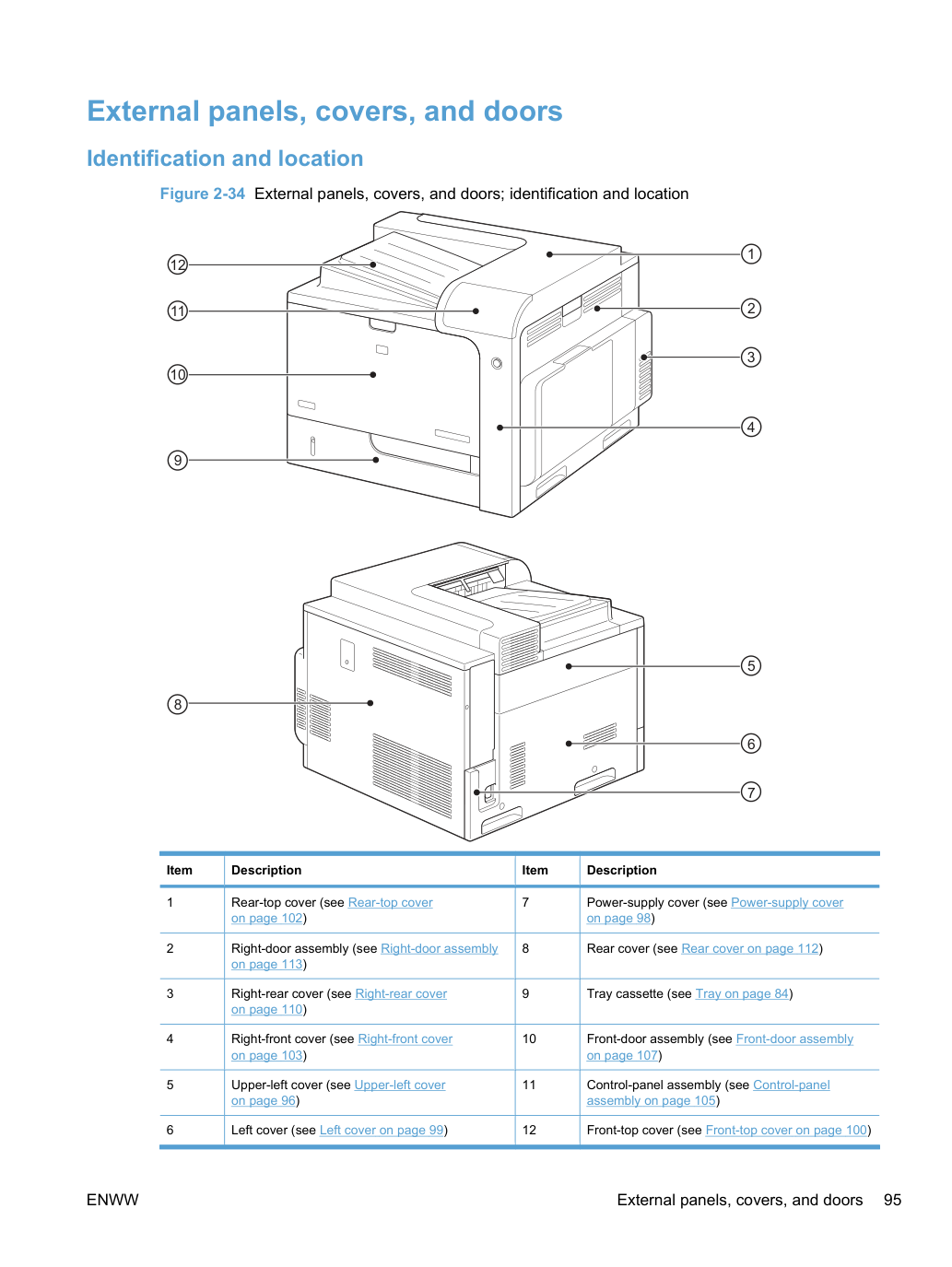

Освободите два фиксатора, слегка нажмите крышку вверх и к задней части устройства, потяните наружу на задний угол, затем удалите верхнюю левую крышку.

Удалите один винт (выноска 1), освободите один фиксатор (выноска 2), затем снимите крышку блока питания (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Сдвиньте левую крышку в сторону задней части устройства, затем удалите.

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Согни задний левый угол крышки и подними, чтобы освободить штифт.

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Отпусти три фиксатора (выноска 1), затем снимите крышку (выноска 2).

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Снимите правую переднюю крышку ПРИМЕЧАНИЕ:

Будь осторожен. При снятии крышки не сдвигай кнопку питания. Если кнопка сдвинулась, см. Переустановка кнопки питания на стр. 104.

Открой узел правой двери. Аккуратно подними правую переднюю крышку, чтобы освободить один штифт.

Отпусти два фиксатора и снимите правую переднюю крышку.

Рис. 2-48 Снятие правой передней крышки (3 из 3) Переустановка кнопки питания Защелкни кнопку питания в держатели на крышке. Убедись, что пружина установлена правильно.

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Правая передняя крышка. См. Правая передняя крышка на стр. 103.

Отсоедини один разъем и снимите узел панели управления.

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Отпусти правый рычаг связи, сжимая два сегмента вместе, затем отпуская.

Сожми фиксатор на левом рычаге связи пинцетом с тонким наконечником, чтобы отпустить его из узла передней двери.

Держи рычаг связи крепко при отпускании, чтобы предотвратить его от резкого удара о переднюю часть устройства.

Снимите узел передней двери.

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Снимите два винта (выноска 1), отпустите три фиксатора (выноска 2) и снимите заднюю крышку (выноска 3).

Аккуратно снимите крышку петли (выноска 1).

При переустановке петли убедись, что фиксатор (выноска 1) правильно расположен на двери.

Отпусти один штифт и отпустите рычаг связи (выноска 1).

Рычаг связи прижат пружиной. Держи рычаг надежно (как показано), чтобы предотвратить резкое сжатие пружины.

Отпусти один фиксатор и снимите крышку (выноска 1).

Подними вторичный узел передачи, чтобы облегчить снятие крышки.

Подними два рычага связи, чтобы отпустить.

Сдвинь узел правой двери в сторону передней части устройства и снимите.

Если на устройстве застрял лист, ты можешь получить доступ к нему, удалив это направляющее.

Снимите два винта (выноска 1) и снимите направляющую подачи кассеты (выноска 2).

Вторичный узел передачи включает ролик передачи.

Отпусти один фиксатор и аккуратно снимите стопор.

Возможно, придется слегка приподнять угол узла, чтобы освободить штифт стопора из отверстия в шасси.

Снимите вторичный узел передачи.

Не повреди синий рычаг отпускания при снятии узла.

Рис. 2-73 Снятие вторичного узла передачи (3 из 3) Переустановка вторичного узла передачи Нажми и держи синий рычаг отпускания при переустановке узла.

Перед тем как продолжить, извлеки следующие компоненты:

Ролик захвата. См. Ролик захвата (Лоток 1) на стр. 87.

Узел правой двери. См. Узел правой двери на стр. 113.

Снимите два винта (выноска 1) и крышку (выноска 2).

Снимите два винта (выноска 1) и отдели лоток 1 (выноска 2) от узла двери.

Отпусти два фиксатора (выноска 1) и сдвинь фиксирующий колпачок и подролик в сторону края лотка.

Не повреди флажок (выноска 2).

Отпусти один фиксатор (выноска 1) и сдвинь держатель ролика захвата в сторону края лотка.

Не повреди флажок (выноска 2).

Отпусти один фиксатор (выноска 1) и снимите прокладку отделения.

Перед тем как продолжить, извлеки следующие компоненты:

Промежуточный ремень переноса (ITB). См. Промежуточный ремень переноса (ITB) на странице 92.

Узел вторичного переноса. См. Узел вторичного переноса на странице 119.

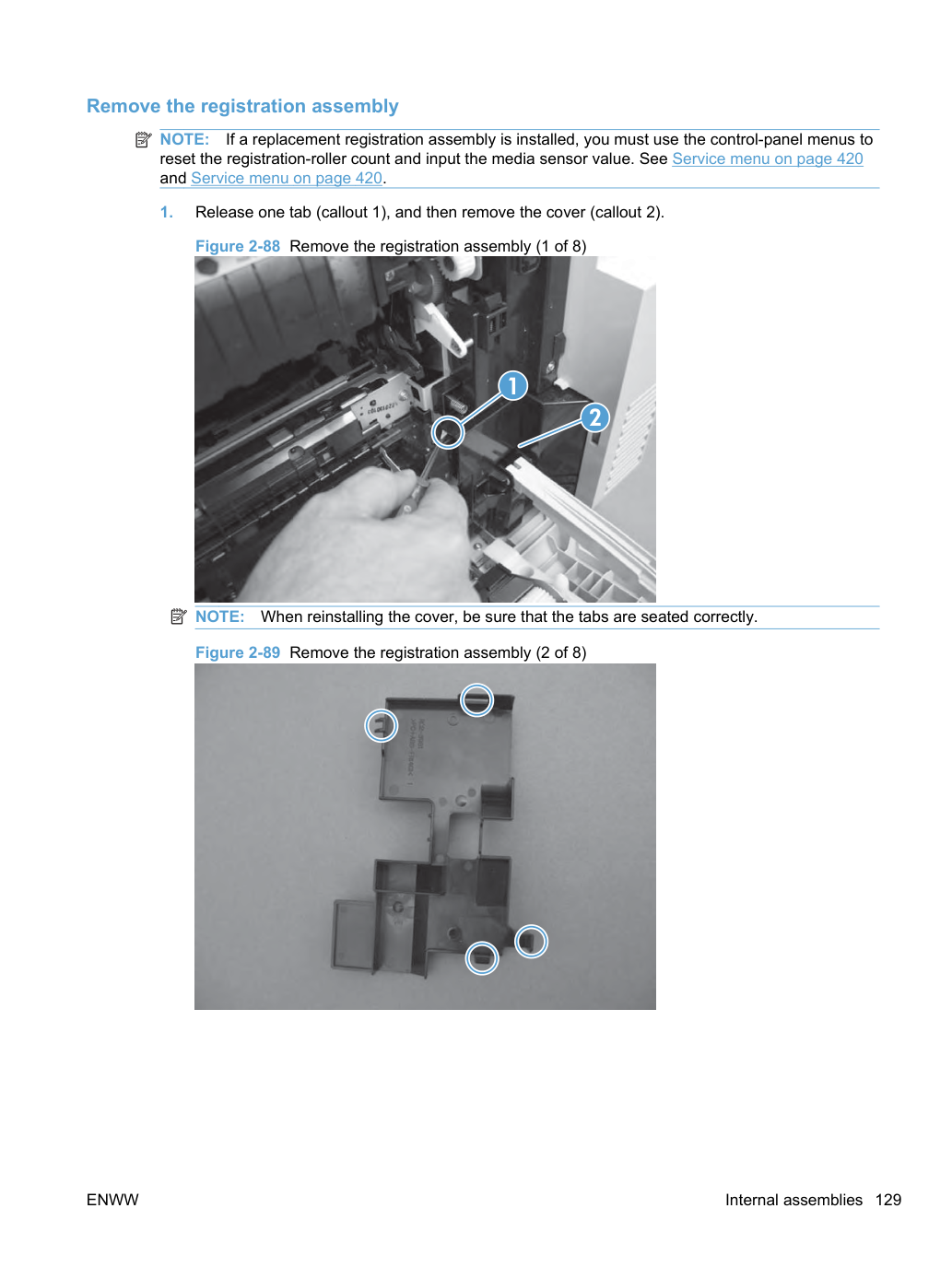

Отожми один фиксатор (позиция 1), затем извлеки крышку (позиция 2).

При переустановке крышки убедись, что фиксаторы правильно зафиксированы.

Отожми один фиксатор, затем извлеки крышку жгута проводов.

Откройте переднюю дверь для упрощения извлечения крышки.

Сдвинь затвор в сторону задней стенки устройства. Удерживай затвор в этом положении для следующего шага.

Осторожно извлеки узел из устройства.

Не повреди затвор при его прохождении через шасси.

Перед тем как продолжить, извлеки следующие компоненты:

Промежуточный ремень переноса (ITB). См. Промежуточный ремень переноса (ITB) на странице 92.

Узел вторичного переноса. См. Узел вторичного переноса на странице 119.

Извлеки узел регистрации.

Если установлен новый узел регистрации, используй меню панели управления для сброса счётчика регистрационного ролика и ввода значения медиа-датчика. См. Меню обслуживания на странице 420 и Меню обслуживания на странице 420.

Отожми один фиксатор (позиция 1), затем извлеки крышку (позиция 2).

При переустановке крышки убедись, что фиксаторы правильно зафиксированы.

Отожми один фиксатор, затем извлеки крышку жгута проводов.

Для упрощения извлечения крышки откройте переднюю дверь для закрытия затвора RD-датчика.

Снимите два винта (выноска 1) и снимите направляющую подачи кассеты (выноска 2).

Отожми два штифта и переднюю часть узла.

Извлеки узел из устройства.

При переустановке узла регистрации убедись, что он правильно позиционирован в устройстве. Фиксаторы на узле должны входить в пазы шасси устройства, и узел должен плотно прилегать к шасси устройства.

Перед тем как продолжить, извлеки следующие компоненты:

Промежуточный ремень переноса (ITB). См. Промежуточный ремень переноса (ITB) на странице 92.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Извлеки двигатель подачи остаточного тонера. Извлеки один винт (позиция 1), отсоедини один разъём (позиция 2), затем извлеки двигатель подачи остаточного тонера (позиция 3).

При переустановке двигателя (позиция 3) убедись, что шпоночный вал устройства и компонента двигателя правильно выровнены и соединены.

Узел воздуховода и подачи остаточного тонера. Перед началом извлеки следующие компоненты:

Картридж сборки тонера. См. Картридж сборки тонера на странице 76.

Промежуточный ремень переноса (ITB). См. Промежуточный ремень переноса (ITB) на странице 92.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Двигатель подачи остаточного тонера. См. Двигатель подачи остаточного тонера на странице 133.

Отожми один фиксатор, затем извлеки воздуховод отходов тонера.

Вдвинь узел подачи остаточного тонера в устройство, затем извлеки через полость картриджа.

Узел подачи отходов тонера содержит тонер. Положи ткань под рабочую зону для сбора пролитого тонера.

Вентилятор картриджа и датчик окружающей среды. Перед началом извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Извлеки четыре винта (позиция 1), затем извлеки листовую пластину (позиция 2).

Закройте переднюю дверь для снижения натяжения пружины.

Отожми один фиксатор и затем сдвинь узел вентилятора в сторону задней стенки устройства.

Извлеки узел вентилятора из устройства, затем отсоедини два разъёма.

Один разъём находится под губкой.

Отожми два фиксатора (позиция 1), затем извлеки крышку (позиция 2).

Отсоедини один разъём (позиция 1), затем извлеки вентилятор (позиция 2).

Осторожно отожми один фиксатор, затем извлеки датчик окружающей среды.

Узел датчика сборки тонера и сканера-термистора. Перед началом извлеки следующие компоненты:

Картридж сборки тонера. См. Картридж сборки тонера на странице 76.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Извлеки четыре винта (позиция 1), затем извлеки листовую пластину (позиция 2).

Откройте переднюю дверь, затем извлеки один винт.

Отсоедини два разъёма (позиция 1), затем извлеки узел датчика сборки тонера и сканера-термистора (позиция 2).

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Извлеки один винт (позиция 1), отсоедини один разъём (позиция 2) и отожми один фиксатор провода (позиция 3).

При переустановке вентилятора воздух должен поступать в устройство. Проверь стрелки, выштампованные на корпусе вентилятора, которые указывают направление потока воздуха.

Отожми один фиксатор (позиция 1), затем извлеки вентилятор выдачи (позиция 2).

Перед тем как продолжить, извлеки следующие компоненты:

Промежуточный ремень переноса (ITB). См. Промежуточный ремень переноса (ITB) на странице 92.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Правая передняя крышка. См. Правая передняя крышка на стр. 103.

Вентилятор выдачи. См. Вентилятор выдачи на странице 143.

Снимите один винт (выноска 1), отсоедините один разъем (выноска 2), затем сдвиньте воздуховод вентилятора (выноска 3) для его отсоединения от узла выдачи.

Не снимайте воздуховод вентилятора с изделия.

Снимите два винта (выноска 1), затем снимите направляющую бумаги (выноска 2).

Только модели с двусторонней печатью: нажмите соленоид (выноска 3) для создания достаточного зазора и снятия направляющей бумаги (выноска 2).

Датчик выдачи термоузла установлен на тыльной стороне направляющей бумаги. Оставьте датчик подсоединенным к направляющей и поверните направляющую бумаги к тыльной стороне изделия для доступа к узлу выдачи.

Вытяните один язычок, затем нажимайте язычок вниз для отсоединения втулки.

Переустановите узел выдачи ПРИМЕЧАНИЕ:

Для моделей с двусторонней печатью штоки соленоида должны быть сняты с заменяемого узла и установлены на новый узел. Для всех моделей датчик переполнения выходного лотка должен быть снят с заменяемого узла и установлен на новый узел.

Только модели с двусторонней печатью: убедитесь, что шток соленоида правильно установлен на новом узле.

Для всех моделей выполните следующее.

Датчик переполнения выходного лотка закреплен на узле выдачи одним язычком и двумя крючками (выноска 1).

Удерживайте узел выдачи с отклонителем (выноска 1) в нажатом положении, чтобы переместить флаг датчика (выноска 2) в сторону от датчика. Отсоедините один язычок (выноска 3).

Сдвиньте датчик вверх к вершине узла выдачи для отсоединения двух крючков (выноска 1), затем осторожно снимите датчик с узла.

Не повреждайте держатель датчика или флаг датчика при снятии датчика с узла выдачи.

Перед тем как продолжить, извлеки следующие компоненты:

Промежуточный ремень переноса (ITB). См. Промежуточный ремень переноса (ITB) на странице 92.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Правая передняя крышка. См. Правая передняя крышка на стр. 103.

Узел панели управления. См. Узел панели управления на странице 105.

Вентилятор выдачи. См. Вентилятор выдачи на странице 143.

Узел выдачи. См. Узел выдачи на странице 145.

Отсоедините два разъема (выноска 1), снимите три винта (выноска 2), затем снимите узел (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка правая-тыльная. См. Крышка правая-тыльная на странице 110.

Крышка тыльная. См. Крышка тыльная на странице 112.

Отсоедините два язычка, затем снимите вентилятор из воздуховода вентилятора.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Не снимайте ICB с изделия и не устанавливайте его в другое изделие. Несоблюдение этого предупреждения приведет к серьезному повреждению изделия и сделает его непригодным для использования. Компания HP рекомендует уничтожить снятый ICB, чтобы его невозможно было случайно установить в другое изделие.

Отсоедините два разъема (выноска 1), снимите два винта (выноска 2) и снимите зажим кнопки тестирования (выноска 3).

Осторожно поверните и сдвиньте ICB вверх и в сторону от шасси, отсоедините один разъем, затем снимите ICB.

Используйте следующую процедуру для замены только PCA контроллера DC. Для доступа к компонентам, расположенным за контроллером DC, снимите PCA и металлический поддон. См. PCA контроллера DC и поддон на странице 161.

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Снимите только PCA контроллера DC ВНИМАНИЕ:

Для определения местоположения разъемов контроллера DC см. Местоположение разъемов контроллера DC на странице 281.

Отсоедините все разъемы. Всего 32 разъема.

Местоположения разъемов J101, J102, J106 и J154 не используются.

Снимите четыре винта (выноска 1), затем снимите PCA контроллера DC.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Корзина форматера присоединена к LVPS. Снимите оба компонента как узел. После этого можете снять корзину форматера с LVPS.

Снимите источник питания низкого напряжения ВНИМАНИЕ:

Снимите четыре винта, затем сдвиньте металлическую пластину к тыльной стороне изделия для снятия.

Отсоедините пять разъемов, затем отсоедините жгуты проводов от направляющих по мере необходимости.

Отсоедините один разъем, затем отсоедините жгут проводов от направляющей.

Убедитесь, что вы переподключите этот разъем при переустановке источника питания.

При переустановке источника питания низкого напряжения убедитесь, что язычок на кронштейне крепления позади нижнего винта (выноска 1) вставлен в паз в шасси изделия.

При правильной установке кронштейн крепления должен плотно прилегать к шасси изделия.

Сдвинь нижнюю часть узла от устройства, отклони верхнюю часть узла от устройства и затем извлеки узел.

Поместите узел на плоскую поверхность. Извлеки два винта (выноска 1) и затем отделите клетку форматтера (выноска 2) от низковольтного источника питания (выноска 3).

Если ты извлекаешь источник питания для внутреннего доступа к устройству, ты можешь оставить клетку форматтера установленной на шасси источника питания.

Контроллер постоянного тока и лоток. Перед началом извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Извлеки контроллер постоянного тока и лоток. ВНИМАНИЕ:

Отсоедините все разъемы. Всего 32 разъема.

Местоположения разъемов J101, J102, J106 и J154 не используются.

Отсоедини три фиксатора (два вдоль левого края печатной платы и один в правом верхнем углу печатной платы).

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Извлеки нижнюю часть высоковольтного источника питания. ВНИМАНИЕ:

Сожми каждый фиксирующий зажим для извлечения.

Отклони верхнюю часть источника питания от шасси и затем отсоедини два разъема на задней панели источника питания.

Извлеки плоский кабель (выноска 1) вместе с печатной платой высоковольтного источника питания. Не отсоединяй этот плоский кабель.

Отсоедини один плоский кабель (выноска 1). Освободи жгуты проводов только из направляющей (выноска 2) и затем извлеки источник питания.

Извлеки плоский кабель (выноска 1) и направляющую (выноска 2) вместе с печатной платой. Сменные печатные платы высоковольтного источника питания имеют установленные плоский кабель и направляющую.

Переустанови нижнюю часть высоковольтного источника питания. При переустановке источника питания посмотри в отверстия в печатной плате и убедись, что контакты высокого напряжения правильно прилегают к печатной плате.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Нижняя часть высоковольтного источника питания. См. Нижняя часть высоковольтного источника питания (HVPS-D) на странице 163.

Извлеки два винта (выноска 1), отсоедини один разъем (выноска 2) и извлеки двигатель.

Вентилятор выхода воздуха и воздуховод. Перед началом извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Извлеки два винта (выноска 1), отсоедини два разъема (выноска 2) и затем извлеки вентилятор выхода воздуха и воздуховод (выноска 3) из устройства.

Отпусти пять фиксаторов (выноска 1) и извлеки крышку (выноска 2).

Отсоедини один разъем и затем извлеки вентилятор из воздуховода.

Переустанови вентилятор выхода воздуха и воздуховод. Убедись, что тороид (выноска 1) правильно выровнен в направляющей кабеля плоского кабеля перед попыткой переустановки вентилятора выхода воздуха и воздуховода.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Крышка правая-тыльная. См. Крышка правая-тыльная на странице 110.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Промежуточный ремень переноса (ITB). См. Промежуточный ремень переноса (ITB) на странице 92.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Извлеки один винт (выноска 1) и затем переместите разъем вспомогательного лотка (выноска 2) для доступа к винту позади него.

Если устройство установлено на дополнительный питатель бумаги, ты должен немного отделить устройство и узел питателя для установки этого разъема. Откройте правую дверцу на питателе. Используй синюю ручку для отпускания блокировки вспомогательного устройства и затем приподними край устройства, чтобы создать небольшой зазор между устройством и вспомогательным устройством.

Отсоедини один разъем (выноска 1) и затем извлеки два винта (выноска 2).

Извлеки узел привода подъемника из устройства.

Пружина на узле не закреплена. Не потеряй пружину при извлечении узла.

Рисунок 2-156. Извлечение узла привода подъемника (3 из 3). ПРИМЕЧАНИЕ:

Убедись, что узел привода подъемника движется вверх и вниз легко после переустановки.

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Крышка правая-тыльная. См. Крышка правая-тыльная на странице 110.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Из полости лотка 2 извлеки четыре винта и затем извлеки узел основания подъемника.

Вытащи узел прямо из устройства без наклона, чтобы предотвратить выпадение пружины из узла.

Если лоток полностью не закрывается при переустановке, нажми на рычаг в отверстии (выноска 1) плоской отверткой для сброса пружины в механизме закрывания.

Переустанови узел основания подъемника. Если пружина выпадает из узла основания подъемника, переустанови ее в подъемнике перед переустановкой узла основания подъемника на устройство.

Убедись, что черный резиновый конец прилегает к пружине.

Поместите пружину в подъемник перед установкой узла на устройство.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Правая передняя крышка. См. Правая передняя крышка на стр. 103.

Крышка тыльная. См. Крышка тыльная на странице 112.

Крышка правая-тыльная. См. Крышка правая-тыльная на странице 110.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Извлеки узел привода подачи лотка. ПРИМЕЧАНИЕ:

Для извлечения только двигателя подачи см. Двигатель подачи на странице 172.

Отпусти два фиксатора и затем извлеки вентилятор источника питания.

Извлеки два винта (выноска 1), отсоедини один разъем (выноска 2) и затем извлеки двигатель подачи (выноска 35).

Извлеки три винта и затем извлеки узел привода подачи лотка.

Кулачки на узле главного привода могут препятствовать извлечению узла привода подачи лотка из устройства. Если ты не можешь извлечь узел, извлеки контроллер постоянного тока и лоток для обеспечения дополнительного пространства. См. Контроллер постоянного тока и лоток на странице 161. Ты также можешь извлечь направляющую проводов из узла главного привода. См. Рисунок 2-198. Извлечение узла главного привода (3 из 6) на странице 205.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Узел вторичного переноса. См. Узел вторичного переноса на странице 119.

Промежуточный ремень переноса (ITB). См. Промежуточный ремень переноса (ITB) на странице 92.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка правая-тыльная. См. Крышка правая-тыльная на странице 110.

Крышка тыльная. См. Крышка тыльная на странице 112.

Узел регистрации. См. Узел регистрации на странице 128.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Снимите узел подъёма лотка. ПРИМЕЧАНИЕ:

Для выполнения этой задачи необходимо снять три направляющих подачи с правой стороны устройства перед снятием узла подъёма лотка.

Снимите один винт (позиция 1), затем отсоедините два разъёма (позиция 2).

Спереди устройства снимите один винт (позиция 1), затем снимите одну направляющую лотка (позиция 2).

С правой стороны устройства снимите два винта (позиция 1) и одну крышку (позиция 2).

Закройте узел правой двери. Нажмите и затем потяните упор вверх для отпускания.

Откройте узел правой двери. Поднимите два рычага связи (позиция 1) для отпускания от устройства, затем снимите направляющую бумаги (позиция 2).

Закройте узел правой двери. Нажмите два язычка друг к другу, затем потяните вверх для отпускания направляющей подачи.

Откройте узел правой двери, затем снимите направляющую подачи.

Снимите два винта (позиция 1), затем снимите два кронштейна (позиция 2).

Отпустите один язычок (позиция 1), затем сдвиньте направляющую подачи (позиция 2) в сторону фронта устройства для снятия.

Снимите узел подъёма лотка.

Перед тем как продолжить, извлеки следующие компоненты:

Узел сбора тонера. См. Узел сбора тонера на странице 76.

Промежуточный ремень переноса (ITB). См. Промежуточный ремень переноса (ITB) на странице 92.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Вентилятор картриджа и датчик окружающей среды. См. Вентилятор картриджа и датчик окружающей среды на странице 137.

Датчик сбора тонера и узел сканера-термистора. См. Датчик сбора тонера и узел сканера-термистора на странице 141.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Вытяжной вентилятор и воздуховод вентилятора. См. Вытяжной вентилятор и воздуховод вентилятора на странице 169.

Снимите узел лазера/сканера (Y/M). ПРИМЕЧАНИЕ:

После установки нового узла лазера/сканера обязательно откалибруйте устройство. См. Откалибруйте устройство на странице 313.

Пружина не закреплена. Не потеряйте пружину при её снятии. Используйте плоскогубцы с острыми концами для безопасного удержания пружины при её снятии. Не используйте плоскую отвёртку для снятия пружины; пружина может резко выскочить из устройства и нанести вам травму.

Отпустите одну пружину (позиция 1), затем отсоедините один FFC (позиция 2).

При переустановке тороид (позиция 3) должен быть правильно расположен на направляющей провода (в предусмотренных слотах) так, чтобы воздуховод вентилятора полностью встал на место при переустановке в устройство.

При переустановке пружины убедитесь, что лазер/сканер плотно прилегает к шасси устройства, и убедитесь, что FFC полностью установлен в разъём. Язычки-ориентиры на фронте и тыльной стороне сканера должны быть прочно установлены в слоты шасси.

Поверните фронт узла лазера/сканера вниз (позиция 1), затем сдвиньте его в сторону вправо (позиция 2). Опустите левый угол, затем поверните левый угол из устройства (позиция 3).

Рисунок 2-178 Снимите узел лазера/сканера (Y/M) (4 из 5).

Извлеките узел лазера/сканера из устройства для снятия.

При снятии сканера найдите язычок выравнивания (позиция 1) на фронте лазера/сканера. Язычок должен быть вставлен в отверстие выравнивания в шасси устройства при переустановке узла.

Перед тем как продолжить, извлеки следующие компоненты:

Узел сбора тонера. См. Узел сбора тонера на странице 76.

Промежуточный ремень переноса (ITB). См. Промежуточный ремень переноса (ITB) на странице 92.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Узел лазера/сканера (Y/M). См. Узел лазера/сканера (Y/M) на странице 186.

Снимите узел лазера/сканера (C/Bk). ПРИМЕЧАНИЕ:

Отпустите одну пружину (позиция 1), затем отсоедините один FFC (позиция 2).

При переустановке пружины убедитесь, что лазер/сканер плотно прилегает к шасси устройства, и убедитесь, что FFC полностью установлен в разъём. Язычки-ориентиры на фронте сканера должны быть прочно установлены в слоты шасси.

Снимите пять винтов (позиция 1), затем снимите крышку (позиция 2).

Будьте осторожны. Актуаторы PGC легко смещаются при снятии крышки. См. Рисунок 2-185 Переустановите актуаторы PGC (1 из 5) на странице 193. Для переустановки актуаторов см. Переустановите актуаторы очистителя защитного стекла (PGC) на странице 193.

При переустановке пружины убедитесь, что лазер/сканер плотно прилегает к шасси устройства.

Поверните угол узла в сторону от устройства до тех пор, пока вы не сможете увидеть PCA, затем снимите узел из устройства.

Когда лазер/сканер правильно расположен в шасси, пластмассовые детали, выступающие спереди и сзади устройства, будут прочно прилегать к язычкам-ориентирам на шасси. Убедитесь, что узел правильно установлен, затем установите пружину.

На следующем рисунке показан смещённый актуатор PGC.

Если актуатор и пружина смещены только немного, вы можете легко вернуть их на место.

Снимите актуатор и пружину из устройства. Установите пружину на актуатор.

Перед тем как продолжить, обратите внимание на следующее:

Позиция 1: Штифт на актуаторе будет установлен в слот в шасси.

Сноска 2: Штифт на рычаге поворота будет установлен в паз на актуаторе (actuator).

Сноска 3: Конец пружины будет установлен на выступ на шасси.

Вставь конец актуатора (actuator) в стержень PGC, затем используя маленькую отвёртку с плоским лезвием, зафиксируй конец пружины на выступе на шасси.

Надави на актуатор (actuator), чтобы он встал на место. Проверь правильность установки актуатора (actuator). Актуатор (actuator) PGC должен свободно перемещаться при надавливании.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Контроллер постоянного тока и лоток. См. Контроллер постоянного тока PCA и лоток на странице 161.

Снять верхнюю высоковольтную силовую установку ВНИМАНИЕ:

Снять три винта (сноска 1), отпустить четыре выступа (сноска 2), затем снять силовую установку.

Переустановить верхнюю высоковольтную силовую установку При переустановке силовой установки посмотри сквозь отверстия в PCA и убедись, что высоковольтные контактные пружины правильно прижаты к PCA.

Для сменной силовой установки снять один жгут проводов (сноска 1) и затем установить его на сменную силовую установку.

Жёлтый, магентный, голубой и чёрный барабанные двигатели Перед началом снять следующие узлы:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Контроллер постоянного тока PCA и лоток. См. Контроллер постоянного тока PCA и лоток на странице 161.

Верхняя высоковольтная силовая установка. См. Верхняя высоковольтная силовая установка (HVPS-T) на странице 196.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Контроллер постоянного тока PCA. См. Контроллер постоянного тока PCA и лоток на странице 161.

Верхняя высоковольтная силовая установка. См. Верхняя высоковольтная силовая установка (HVPS-T) на странице 196.

Снять двигатель термоузла (Fuser) Снять три винта (сноска 1), отсоединить один разъём (сноска 2), затем снять двигатель (сноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Левая крышка. См. Левая крышка на странице 99.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Контроллер постоянного тока PCA. См. Контроллер постоянного тока PCA и лоток на странице 161.

Верхняя высоковольтная силовая установка. См. Верхняя высоковольтная силовая установка (HVPS-T) на странице 196.

Снять три винта (сноска 1), отсоединить один разъём (сноска 2), затем снять двигатель (сноска 3).

Разборка узла главного привода (main-drive assembly) обычно требует более 2 часов.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Промежуточный ремень переноса (ITB). См. Промежуточный ремень переноса (ITB) на странице 92.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Контроллер постоянного тока PCA. См. Контроллер постоянного тока PCA и лоток на странице 161.

Верхняя высоковольтная силовая установка. См. Верхняя высоковольтная силовая установка (HVPS-T) на странице 196.

Жёлтый, магентный, голубой и чёрный барабанные двигатели. См. Снять жёлтый, магентный, голубой и чёрный барабанные двигатели на странице 199.

Снять восемь разъёмов (сноска 1), затем отпустить жгуты проводов из направляющих (сноска 2).

Оставить жгуты проводов с устройством.

Снять два винта (сноска 1), отсоединить один разъём (сноска 2), затем снять двигатель разобщения проявки.

При переустановке двигателя убедись, что PCA двигателя расположена в верхней части узла.

Снять один винт (сноска 1), затем снять направляющую проводов из узла главного привода (main-drive assembly) (сноска 2).

Оставить жгуты проводов подсоединёнными к направляющей проводов и прикреплёнными к устройству для более лёгкой переустановки.

Отделить узел главного привода (main-drive assembly) от устройства.

Отпустить жгут проводов (сноска 1) из направляющих, затем снять узел главного привода (main-drive assembly) с устройства.

Возможно, будет проще пропустить этот жгут через край шасси узла после переустановки узла главного привода (main-drive assembly).

Будь осторожен при снятии узла. Кулачки (cam) на обратной стороне узла могут смещаться. Если кулачки (cam) смещаются, установи их на валы (shaft) как показано на Рисунке 2-202 Переустановить узел главного привода (main-drive assembly) (1 из 7) на странице 207.

Чёрный кулачок (cam) должен быть установлен на вал (shaft), расположенный дальше всего от двигателя разобщения проявки. Белые кулачки (cam) взаимозаменяемы.

Найди кулачки (cam) (сноска 1) на обратной стороне узла.

Медленно поворачивай вал (shaft) рядом с чёрным кулачком (cam).

Не трогай пластмассовые шестерни (gear) и кулачки (cam). Ты не должен стирать смазку, нанесённую на эти компоненты. Всегда вращай шестерни (gear) и кулачки (cam), поворачивая металлический приводной вал (shaft).

Продолжай вращать вал (shaft) до тех пор, пока отверстия в шестерне чёрного кулачка (black-cam gear) не совпадут, как показано ниже.

При правильном совмещении нижнее отверстие в шестерне совпадает с отверстием в листовом шасси (chassis).

Отверстия в других шестернях кулачка (cam) имеют другое совмещение. Ты должен убедиться, что отверстия в шестерне чёрного кулачка (black-cam gear) правильно совмещены.

Проверь правильность совмещения кулачков (cam) (сноска 1).

Второй кулачок справа (белый кулачок (cam) слева от чёрного кулачка (cam)), должен иметь второе отверстие, совпадающее с отверстием в листовом шасси (chassis).

Третий кулачок справа должен иметь третье отверстие, совпадающее с отверстием в листовом шасси (chassis).

Четвёртый кулачок справа (кулачок (cam) ближайший к двигателю разобщения проявки), должен иметь четвёртое отверстие, совпадающее с отверстием в листовом шасси (chassis).

Если второй, третий или четвёртый кулачки (cam) неправильно совпадают, выполни следующее. Удерживай длинный приводной вал (shaft), осторожно наклони кулачок (cam) и шестерню (gear) в сторону от вала (shaft), чтобы получить зазор для вращения шестерни (gear) до совпадения правильного отверстия в шестерне с отверстием в шасси (chassis).

Когда кулачки (cam) правильно совпадают, они легко входят в отверстия в шасси (chassis).

При установке узла на шасси совместите отверстия в узле с отверстиями в шасси.

Если верхний левый угол узла трудно садится, может потребоваться повернуть двигатель ITB для совмещения вала шестерни с отверстием в шасси.

Когда узел правильно установлен, язычки плотно прилегают к шасси.

Рис. 2-208 Переустановка узла главного привода (7 из 7) СОВЕТ:

После повторной сборки изделия используйте меню DIAGNOSTICS для печати страницы COLOR BAND TEST.

Если тестовая страница показывает, что один или несколько цветовых слоев не печатаются (обычно в верхнем левом углу страницы), кулачки отсутствующего цветового слоя неправильно выровнены. Повторите процедуру переустановки узла главного привода.

Снятие узла привода термоузла обычно требует более 2 часов.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на странице 78.

Верхняя левая крышка. См. Upper-left cover на странице 96.

Крышка блока питания. См. Power-supply cover на странице 98.

Левая крышка. См. Левая крышка на странице 99.

Передняя верхняя крышка. См. Передняя верхняя крышка на стр. 100.

Задняя верхняя крышка. См. Задняя верхняя крышка на стр. 102.

Крышка тыльная. См. Крышка тыльная на странице 112.

Плата соединений (ICB). См. Плата соединений (ICB) на странице 153.

Низковольтный источник питания. См. Низковольтный источник питания (LVPS) на странице 157.

Контроллер постоянного тока PCA. См. Контроллер постоянного тока PCA и лоток на странице 161.

Верхняя высоковольтная силовая установка. См. Верхняя высоковольтная силовая установка (HVPS-T) на странице 196.

Узел главного привода. См. Узел главного привода на странице 203.

Снимите один винт (выноска 1), затем снимите крышку (выноска 2).

Отпустите жгут проводов (выноска 1) от направляющих.

Снимите два винта (выноска 1), один статический провод (выноска 2) и один выключатель (выноска 3).

Отпустите один язычок, затем сдвиньте держатель жгута проводов (выноска 1) для отсоединения от узла привода термоузла.

Отпускание жгута проводов обеспечивает зазор при снятии узла. Жгут не требует демонтажа.

Осторожно снимите узел.

Рис. 2-215 Снятие узла привода термоузла (7 из 7) Переустановка узла привода термоузла Поворачивайте двигатель до совмещения шестерен, и узел будет плотно прилегать к шасси.

Информацию о снятии роликов подачи и отделения лотка 3, 4 или 5 см. Ролики подачи и отделения (лотки 2-5) на странице 86.

Информацию о снятии кассет лотка 3, 4 или 5 см. Лоток на странице 84.

Информацию о снятии правой дверцы (дополнительный подающий лоток) см. Правая дверца (дополнительный подающий лоток) на странице 220. Следующие процедуры применяются как к дополнительному подающему лотку 1 x 500-листов, так и к дополнительному подающему лотку 3 x 500-листов, если не указано иное.

Отпустите один язычок (выноска 1), затем снимите стопор (выноска 2).

Отпустите рычаг связи (выноска 1), затем снимите переднюю дверцу (выноска 2).

Снимите два винта (выноска 1), затем снимите заднюю крышку (выноска 2).

Откройте передние и правые дверцы, снимите один винт (выноска 1), затем поднимите правую переднюю крышку (выноска 2) для снятия.

Слегка закройте правую дверцу, затем отпустите верхний рычаг связи.

Сдвиньте дверцу для отпускания нижнего рычага связи, затем снимите правую дверцу.

Перед тем как продолжить, извлеки следующие компоненты:

Передняя дверца (дополнительный подающий лоток). См. Передняя дверца (дополнительный подающий лоток) на странице 216.

Только дополнительный подающий лоток 1 x 500: Снимите три винта (выноска 1), затем снимите ящик хранения (выноска 2).

Отпустите пять язычков (выноска 1), затем снимите левую крышку (выноска 2).

Перед тем как продолжить, извлеки следующие компоненты:

Правая дверца (дополнительный подающий лоток). См. Правая дверца (дополнительный подающий лоток) на странице 220.

Перед тем как продолжить, извлеки следующие компоненты:

Снимите один винт (выноска 1), затем поднимите заднюю правую крышку (выноска 2) для снятия.

Перед тем как продолжить, извлеки следующие компоненты:

Правая передняя крышка подающего лотка. См. Правая передняя крышка (дополнительный подающий лоток) на странице 219.

Задняя крышка подающего лотка. См. Задняя крышка (дополнительный подающий лоток) на странице 218.

Следующая процедура показывает этапы снятия узла захвата для лотка 3. Только дополнительный подающий лоток 3 x 500-листов: Этапы снятия узлов захвата для лотка 4 и лотка 5 идентичны, если не указано иное. Вы должны снять узлы захвата последовательно, начиная с узла захвата для лотка 5.

Снимите один винт (выноска 1), затем снимите направляющую лотка (выноска 2).

Разъем (выноска 2), затем снимите узел двигателя (выноска 3).

Снимите один винт (выноска 1), затем отсоедините три разъема (выноска 2).

Снимите один винт (выноска 1), затем снимите узел захвата (выноска 2).

Перед тем как продолжить, извлеки следующие компоненты:

Задняя крышка (дополнительный подающий лоток). См. Задняя крышка (дополнительный подающий лоток) на странице 218.

Снимите четыре винта (выноска 1), затем снимите узел подъемника (выноска 2).

Перед тем как продолжить, извлеки следующие компоненты:

Отсоедините один разъем (выноска 1), затем отпустите жгуты проводов (выноска 3) от направляющих (выноска 2).

Снимите два винта (выноска 1), затем снимите лист металла (выноска 2). Снимите одну пружину (выноска 3), затем снимите узел привода подъемника.

Перед тем как продолжить, извлеки следующие компоненты:

Разъем (выноска 2), затем снимите узел двигателя (выноска 3).

Перед тем как продолжить, извлеки следующие компоненты:

Дополнительный лоток подачи бумаги 1 x 500 листов только: Отсоедини четыре разъёма (выноска 2), затем удали два винта (выноска 1). Отпусти три фиксатора (выноска 3), затем удали плату (выноска 4).

Дополнительный лоток подачи бумаги 3 x 500 листов только: Отсоедини все разъёмы, затем удали два винта (выноска 1). Отпусти три фиксатора (выноска 2), затем удали плату (выноска 3).

Источник: Инк-Маркет.ру.

← Все статьи
