Информационные страницы содержат подробные сведения об устройстве и его текущей конфигурации.
Нажимайте кнопку со стрелкой вниз, чтобы выделить меню ИНФОРМАЦИЯ, затем нажимайте кнопку OK.
Нажимайте кнопку со стрелкой вниз, чтобы выделить требуемую информацию, затем нажимайте кнопку OK для печати.
Дополнительные сведения о доступных информационных страницах см. в меню информации на странице 17.
Откройте программное обеспечение HP Easy Printer Care Используйте один из следующих методов для открытия программного обеспечения HP Easy Printer Care:
В меню Пуск выберите Программы, выберите Hewlett-Packard, выберите HP Easy Printer Care и нажмите Запустить HP Easy Printer Care.
На панели задач Windows (в нижнем правом углу рабочего стола) дважды щелкните значок HP Easy Printer Care.
Дважды щелкните значок на рабочем столе.
Программное обеспечение HP Easy Printer Care может предоставить информацию о нескольких продуктах HP, находящихся в вашей сети, а также о любых продуктах, подключенных непосредственно к вашему компьютеру. Некоторые элементы в следующей таблице могут быть недоступны для каждого продукта.
Кнопка Справка (?) в верхнем правом углу каждой страницы содержит более подробную информацию о параметрах на этой странице.
При открытии программного обеспечения это первая страница, которая появляется.
Для возврата на эту страницу с любой вкладки нажмите Мои принтеры HP в левой части окна.
Список устройств: показывает продукты, которые можно выбрать.
Информация о продукте появляется либо в виде списка, либо в виде значков, в зависимости от параметра Вид как.
Информация на этой вкладке включает текущие оповещения для продукта.
Если вы щелкнете на продукт в списке, HP Easy Printer Care откроет вкладку Обзор для этого продукта.
Предоставляет список всех продуктов HP, поддерживающих программное обеспечение HP Easy Printer Care.
Добавьте дополнительные продукты в список Мои принтеры HP Щелкните ссылку Найти другие принтеры в списке устройств, чтобы открыть окно Найти другие принтеры. Окно Найти другие принтеры предоставляет утилиту, которая обнаруживает другие сетевые принтеры, чтобы вы могли добавить их в список Мои принтеры HP и затем контролировать эти продукты с вашего компьютера.
Раздел Состояние устройства: этот раздел показывает информацию об идентификации продукта и статус продукта. Указывает условия оповещения о продукте, такие как достижение картриджем печати приблизительного конца срока службы. После исправления проблемы с продуктом нажмите кнопку обновления в верхнем правом углу окна для обновления статуса.
Раздел Состояние расходников: показывает подробное состояние расходников, такое как оставшийся приблизительный срок службы картриджа печати и статус бумаги, загруженной в каждый лоток.
Ссылка Сведения о расходниках: открывает страницу состояния расходников для просмотра более подробной информации о расходниках продукта, информации о заказе и информации о переработке.
Раздел Состояние устройства: этот раздел показывает информацию об идентификации продукта и статус продукта. Указывает условия оповещения о продукте, такие как картридж печати, находящийся в приблизительном конце срока службы. После исправления проблемы с продуктом нажмите кнопку обновления в верхнем правом углу окна для обновления статуса.
Раздел Управление устройством: предоставляет ссылки на информацию о HP Easy Printer Care, дополнительные параметры продукта и отчеты об использовании продукта.
Устранение неполадок и справка: предоставляет ссылки на инструменты, которые можно использовать для решения проблем, информацию о поддержке продукта в режиме онлайн и информацию об онлайн-экспертах HP.
параметры качества и найти информацию о конкретных функциях продукта ПРИМЕЧАНИЕ:
Эта вкладка недоступна для некоторых продуктов.
О программе: предоставляет общую информацию об этой вкладке.
Общие: предоставляет информацию о продукте, такую как номер модели, серийный номер и параметры даты и времени, если они доступны.
Информационные страницы: предоставляет ссылки для печати информационных страниц, доступных для продукта.
Возможности: Информация о функциях продукта, например двусторонняя печать, доступная память и доступные режимы печати. Нажми Изменить для настройки параметров.
Нажми Изменить для настройки параметров.
Лотки / Бумага: Информация о лотках и их конфигурации. Нажми Изменить для настройки параметров.
Восстановить значения по умолчанию: Восстановление настроек продукта к заводским значениям по умолчанию. Нажми Восстановить для восстановления настроек.
Этот элемент доступен на вкладках Обзор и Поддержка.
При включении HP Proactive Support периодически сканирует твою систему печати для выявления потенциальных проблем. Нажми ссылку дополнительной информации для настройки частоты сканирования. На этой странице также представлена информация об доступных обновлениях для программного обеспечения продукта, микропрограмм и драйверов принтера HP. Ты можешь принять или отклонить каждое рекомендуемое обновление.
Нажми кнопку Заказ расходников на любой вкладке для открытия окна заказа расходников, обеспечивающего доступ к онлайн-заказу расходников.
Этот элемент доступен на вкладках Обзор и Поддержка.
Список заказов: Показывает расходники, которые ты можешь заказать для каждого продукта. Для заказа определённого элемента установи флажок Заказ для этого элемента в списке расходников. Ты можешь сортировать список по продукту или по расходникам, которые нужно заказать в первую очередь. Список содержит информацию о расходниках для каждого продукта, находящегося в списке Мои принтеры HP.
Кнопка Купить расходники онлайн: Открывает веб-сайт HP SureSupply в новом окне браузера. Если ты установил флажок Заказ для любых элементов, информация об этих элементах может быть передана на веб-сайт, где ты получишь информацию о вариантах покупки выбранных расходников.
Кнопка Печать списка покупок: Печатает информацию о расходниках, у которых установлен флажок Заказ.
Этот элемент доступен на вкладках Обзор и Поддержка.
Нажми Параметры оповещений для открытия окна Параметры оповещений, в котором ты можешь настроить оповещения для каждого продукта.
Оповещение включено или отключено: Активирует или деактивирует функцию оповещений.
Оповещения принтера: Выбери опцию для получения оповещений только о критических ошибках или о любых ошибках.
Оповещения задания: Для продуктов, которые это поддерживают, ты можешь получать оповещения для определённых заданий печати.
Этот элемент доступен только для цветных продуктов HP, поддерживающих контроль доступа к цвету.
Этот элемент доступен на вкладках Обзор и Поддержка.
Используй эту функцию для разрешения или ограничения цветной печати.
Используй встроенный веб-сервер для просмотра статуса устройства, настройки параметров сети устройства и управления функциями печати с компьютера вместо панели управления устройства. Ниже приведены примеры возможностей встроенного веб-сервера:
Если устройство подключено непосредственно к компьютеру, используй HP Easy Printer Care для просмотра статуса устройства вместо встроенного веб-сервера.
Определите оставшееся время жизни всех расходных материалов и закажите новые.
Просмотри и измени конфигурацию лотков.
Просматривай и изменяй конфигурацию меню панели управления устройства.
Просмотри и распечатай внутренние страницы.
Получай уведомления о событиях устройства и расходных материалов.
Просмотри и измени конфигурацию сети.
Для использования встроенного веб-сервера требуется Microsoft Internet Explorer 5.01 или более поздней версии либо Netscape 6.2 или более поздней версии для Windows, Mac OS и Linux (только Netscape). Для HP-UX 10 и HP-UX 11 требуется Netscape Navigator 4.7. Встроенный веб-сервер работает при подключении устройства к сети на основе IP. Встроенный веб-сервер не поддерживает подключения устройства на основе IPX. Доступ в Интернет не требуется для открытия и использования встроенного веб-сервера.
Когда устройство подключено к сети, встроенный веб-сервер автоматически доступен.
Полную информацию об использовании встроенного веб-сервера см. в руководстве пользователя встроенного веб-сервера, которое находится на компакт-диске, поставляемом с устройством.
В поддерживаемом веб-браузере на компьютере введите IP-адрес устройства или имя узла в поле адреса/URL. Чтобы найти IP-адрес или имя узла, напечатайте страницу конфигурации. См. информационные страницы на странице 70.
После открытия URL вы можете добавить его в закладки, чтобы быстро вернуться к нему в будущем.
Встроенный веб-сервер содержит следующие вкладки с параметрами и информацией об устройстве:
Дополнительные сведения о каждой вкладке см. в разделах встроенного веб-сервера на странице 75.
Статус устройства: отображает статус устройства и показывает предполагаемый оставшийся ресурс расходных материалов HP. На странице также показаны тип и размер печатной бумаги, установленные для каждого лотка.
Чтобы изменить параметры по умолчанию, нажимайте Изменить параметры.
Configuration Page: отображает информацию, содержащуюся на странице конфигурации.
Статус расходных материалов: показывает предполагаемый оставшийся ресурс расходных материалов HP. На этой странице также представлены номера деталей расходных материалов. Чтобы заказать новые расходные материалы, нажимайте Купить расходные материалы в области Другие ссылки слева от окна.
Журнал событий: отображает список всех событий и ошибок устройства. Используйте ссылку hp instant support (в области Другие ссылки на всех страницах встроенного веб-сервера) для подключения к набору динамических веб-страниц, которые помогут вам решить проблемы журнала событий и другие проблемы. На этих страницах также представлены дополнительные услуги, доступные для устройства.
Страница использования: показывает сводку количества страниц, напечатанных устройством, сгруппированных по размеру, типу и пути печати на бумаге.
Диагностическая страница: содержит время последней калибровки и параметры электрофотографии (EP), которые можно использовать для диагностики некоторых проблем качества печати. Дополнительные сведения см. в разделе поддержка HP. См. поддержка клиентов на странице 514.
Device Information: отображает имя сети устройства, адрес и информацию о модели. Чтобы настроить эти записи, нажми кнопку «Информация об устройстве» на вкладке «Параметры».
Control Panel: отображает сообщения с панели управления, такие как «Готово» или режим «Сон» включен.
Журнал цветных заданий: показывает общее количество напечатанных страниц, количество страниц, напечатанных в цвете, и количество страниц, напечатанных только в черном цвете.
Print: позволяет отправить задания печати на устройство.
Configure Device: позволяет настроить параметры устройства по умолчанию. Эта страница содержит традиционные меню, отображаемые на панели управления.
Размеры/типы лотков: показывает размер и тип бумаги и печатных носителей, разрешенные для каждого входного лотка.
E-mail Server: только сеть. Используется совместно со страницей «Оповещения» для настройки оповещений по электронной почте.
Alerts: только сеть. Позволяет настроить получение оповещений по электронной почте для различных событий устройства и расходных материалов.
AutoSend: позволяет настроить устройство на отправку автоматических писем с информацией о конфигурации устройства и расходных материалов на указанные адреса электронной почты.
Безопасность: позволяет установить пароль, который необходимо ввести для получения доступа к вкладкам параметров и сетевых подключений, а также к частям панели управления устройства и сетевого подключения HP Jetdirect. Включайте и отключайте определенные функции устройства.
Edit Other Links: позволяет добавить или настроить ссылку на другой веб-сайт. Эта ссылка отображается в области «Другие ссылки» на всех страницах встроенного веб-сервера.
Device Information: позволяет назвать устройство и присвоить ему номер актива. Введи имя и адрес электронной почты основного контактного лица, которое будет получать информацию об устройстве.
Language: позволяет определить язык, на котором будет отображаться информация встроенного веб-сервера.
Date & Time: позволяет синхронизировать время с сетевым сервером времени.
Wake Time: позволяет установить или изменить время пробуждения, в которое устройство будет готово к работе.
Restrict Color: позволяет разрешить или запретить цветную печать. Можно указать разрешения для отдельных пользователей или для заданий, отправляемых из определенных программ.
Вкладка «Параметры» может быть защищена паролем. Если это устройство находится в сети, всегда проконсультируйся с администратором системы перед изменением параметров на этой вкладке.
Предоставляет возможность изменения параметров сети с компьютера. Администраторы сети могут использовать эту вкладку для управления параметрами, связанными с сетью, при подключении устройства к сети на основе IP. Эта вкладка не отображается, если устройство подключено непосредственно к компьютеру или если устройство подключено к сети с использованием чего-либо иного, чем сервер печати HP Jetdirect.
Вкладка «Сеть» может быть защищена паролем.
hp instant support: подключает вас к веб-сайту HP, чтобы помочь вам найти решения для проблем устройства.
Shop for Supplies: подключается к веб-сайту HP SureSupply, где можно получить информацию о возможностях приобретения оригинальных расходных материалов HP, таких как картриджи печати и бумага.
Поддержка продукта: подключает к сайту поддержки устройства, с которого вы можете найти справку по различным темам.
Показать способ: подключает к информации, демонстрирующей конкретные задачи для устройства, такие как устранение замятия бумаги и печать на различных типах бумаги.
Для использования любой из этих ссылок требуется доступ в Интернет. Если используется коммутируемое соединение и подключение не произошло при первом открытии встроенного веб-сервера, подключись перед посещением этих веб-сайтов. Подключение может потребовать закрытия встроенного веб-сервера и его повторного открытия.
HP Web Jetadmin — это веб-решение для удаленной установки, мониторинга и устранения неполадок сетевых периферийных устройств. Управление является активным, позволяя администраторам сети разрешать проблемы до того, как они повлияют на пользователей. Загрузите это бесплатное улучшенное программное обеспечение управления на сайте www.hp.com/go/webjetadmin.
Модули устройства можно установить в HP Web Jetadmin для поддержки определенных функций устройства.
Программное обеспечение HP Web Jetadmin может автоматически уведомлять вас о доступности новых модулей. На странице обновления продукта следуйте указаниям для автоматического подключения к веб-сайту HP и установки последних модулей устройства для вашего продукта.
Браузеры должны иметь поддержку Java™. Просмотр с Apple PC не поддерживается.
Защитите встроенный веб-сервер. Назначьте пароль для доступа к встроенному веб-серверу, чтобы неавторизованные пользователи не могли изменять параметры устройства.
Откройте встроенный веб-сервер. См. встроенный веб-сервер на странице 74.
Слева от окна нажимайте на меню безопасности.
Нажимайте кнопку параметров безопасности устройства.
В области пароля устройства введите пароль рядом с новым паролем и введите его еще раз рядом с проверкой пароля.
Нажмите Apply (Применить). Запишите пароль и сохраните его в безопасном месте.
Чтобы защитить удаленные данные от несанкционированного доступа на жестком диске устройства, используйте функцию безопасного стирания диска в программном обеспечении HP Web Jetadmin. Эта функция может безопасно стирать задания печати с дополнительного жесткого диска.
Функция Secure Disk Erase предлагает следующие уровни защиты диска:
Non-Secure Fast Erase (Быстрое удаление без защиты). Это простая функция очистки таблицы файлов. Доступ к файлу удаляется, но фактические данные остаются на диске до их перезаписи последующими операциями сохранения данных.
Это самый быстрый режим. Non-Secure Fast Erase — режим удаления по умолчанию.
Secure Fast Erase (Защищенное быстрое удаление). Доступ к файлу удаляется, а данные перезаписываются фиксированным идентичным символьным паттерном. Это медленнее, чем Non-Secure Fast Erase, но все данные перезаписываются. Secure Fast Erase соответствует требованиям U.S. Department of Defense 5220-22.M для очистки носителей диска.
Данные, затронутые функцией Secure Disk Erase, включают временные файлы, создаваемые во время процесса печати, сохраненные задания, задания проверки и удержания, шрифты на диске, макросы на диске (формы), адресные книги и приложения HP и третьих сторон.
Сохраненные задания будут безопасно перезаписаны только при их удалении через меню RETRIEVE JOB на продукте после установки соответствующего режима удаления.
Эта функция не повлияет на данные, хранящиеся на флэш-памяти устройства, не относящейся к оперативной памяти (NVRAM), которая используется для хранения параметров по умолчанию, счетчиков страниц и аналогичных данных. Эта функция не влияет на данные, хранящиеся на системном диске оперативной памяти (если таковой используется). Эта функция не повлияет на данные, хранящиеся на флэш-памяти системной загрузки.
Изменение режима Secure Disk Erase не перезаписывает предыдущие данные на диске и не выполняет немедленную полную санитизацию диска. Изменение режима Secure Disk Erase изменяет способ очистки временных данных заданий продуктом после изменения режима удаления.
Для получения дополнительной информации о функции HP Secure Disk Erase см. информационный листок HP или перейдите на сайт www.hp.com/go/webjetadmin.
Для безопасной печати приватного задания используйте опцию личного задания. Задание может быть напечатано только при введении правильного PIN-кода на панели управления.
Чтобы использовать опцию личного задания, должна быть включена функция хранения заданий.
При выборе личного задания задание печати отправляется на устройство, но не печатается, пока вы не запросите задание на панели управления устройства. Выбор личного задания активирует группу PIN-кода. Если выбран PIN для печати, задание печати может быть напечатано только после ввода правильного PIN-кода на панели управления.
После печати задание сразу же удаляется из устройства. Эта функция полезна при печати конфиденциальных или защищенных документов, которые вы не хотите оставлять в выходном лотке после печати.
Связь приватного задания/PIN имеет ограничение PIN из четырех ASCII-символов (0–9). При вводе не цифровых символов они удаляются сразу же. Если вы введете более четырех символов, символы после четвертого будут обрезаны. Текстовое поле временно принимает менее четырех цифр в строке, но когда текстовое поле потеряет фокус, нули добавятся в левый конец до тех пор, пока PIN не будет содержать ровно четыре цифры. Значение, инициализированное по умолчанию для PIN, равно 0000 для личного задания.
После выпуска приватное задание сразу же удаляется из устройства. Если требуется больше копий, необходимо переправить задание из программного обеспечения. Если вы отправите второе приватное задание с тем же именем пользователя и именем задания, что и существующее приватное задание (и вы не выпустили исходное задание для печати), задание перезапишет существующее задание, независимо от PIN-кода. Приватные задания удаляются при выключении устройства.
Это устройство поддерживает дополнительный зашифрованный жесткий диск, который можно установить в слот EIO accessory.
Этот жесткий диск обеспечивает аппаратное шифрование, чтобы вы могли безопасно хранить конфиденциальные данные печати, копирования и сканирования без влияния на производительность устройства. Этот жесткий диск использует последний стандарт расширенного шифрования (AES) и имеет универсальные функции экономии времени и надежную функциональность.
Информацию о заказе этих принадлежностей см. в разделе Артикулы на странице 447.
Заблокируйте меню панели управления. Для предотвращения изменения конфигурации продукта другими лицами можно заблокировать меню панели управления.
Это предотвращает несанкционированное изменение параметров конфигурации, таких как сервер SMTP.
Используйте HP Web Jetadmin для блокировки меню панели управления на нескольких устройствах одновременно.
Перейдите на www.hp.com/go/webjetadmin для доступа к техническим документам, обсуждающим функции безопасности, такие как блокировка панели управления, которые позволяют защитить устройство от несанкционированного доступа.
Откройте программу HP Web Jetadmin.
Откройте папку DEVICE MANAGEMENT в раскрывающемся списке на панели навигации. Перейдите в папку DEVICE LISTS.
В раскрывающемся списке Device Tools выберите Configure (Настроить).
Выберите Security (Безопасность) из списка Configuration Categories (Категории конфигурации).
В разделе Control Panel Access (Доступ к панели управления) выберите Maximum Lock (Максимальная блокировка). Это предотвращает несанкционированный доступ к параметрам конфигурации.

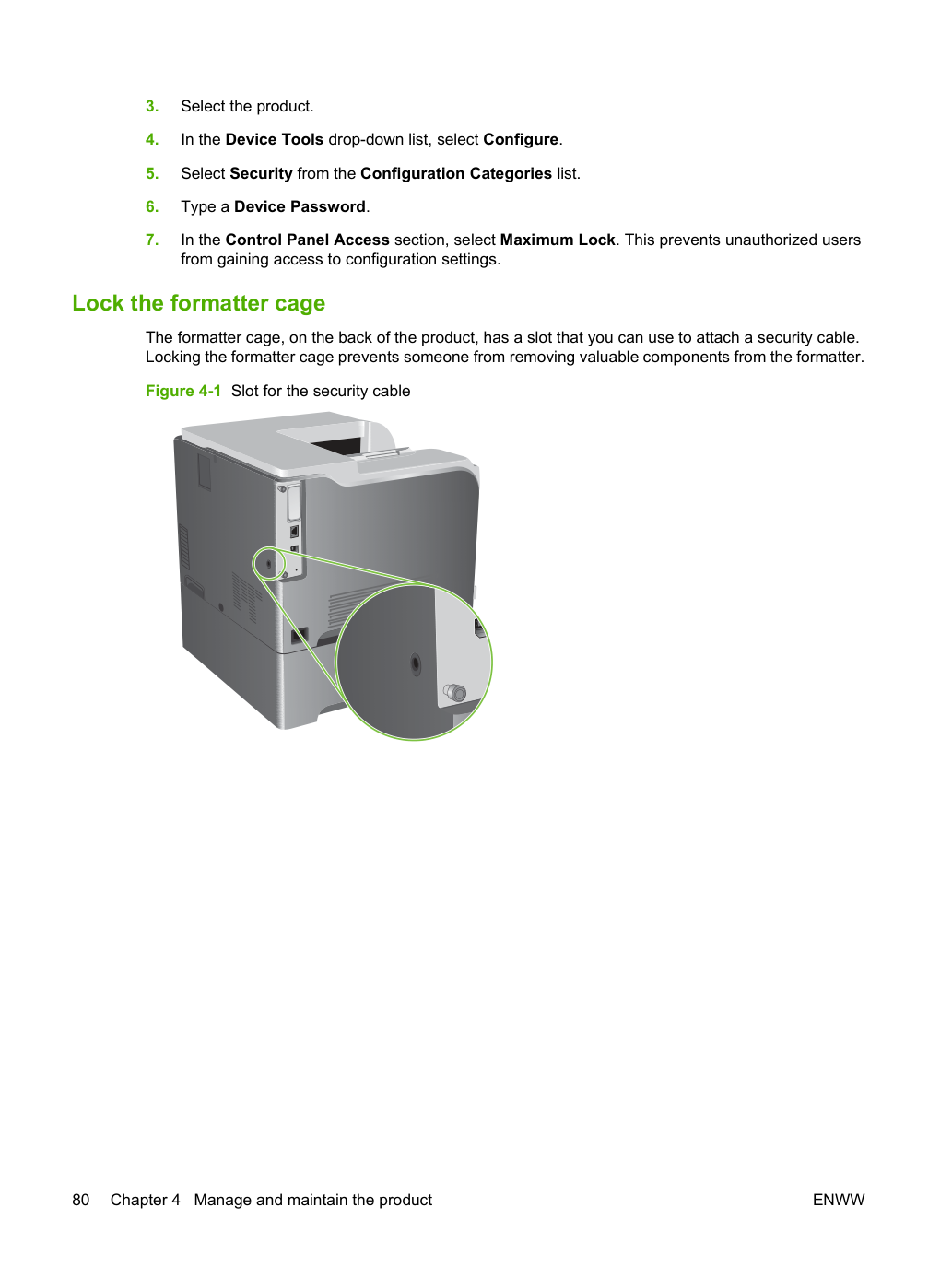

Заблокируй корпус форматтера. Корпус форматтера на задней части устройства имеет паз, который ты можешь использовать для подключения кабеля безопасности.
Блокировка кронштейна форматера предотвращает извлечение ценных компонентов из форматера.
Используйте оригинальные картриджи HP для получения наилучших результатов печати.
Не извлекай картридж печати из упаковки до его использования.
Чтобы предотвратить повреждение картриджа печати, не подвергай его воздействию света более чем на несколько минут.
Политика HP в отношении картриджей не-HP. Компания Hewlett-Packard не может рекомендовать использование картриджей не-HP, новых или восстановленных.
Любой ущерб, вызванный картриджем не-HP, не покрывается гарантией и соглашениями об обслуживании HP.
Для установки нового картриджа HP см. раздел Замена картриджей на странице 83. Для переработки использованного картриджа следуйте инструкциям, прилагаемым к новому картриджу. Дополнительную информацию о переработке см. в руководстве пользователя устройства.
Горячая линия HP по борьбе с подделками и веб-сайт. Позвоните на горячую линию HP по борьбе с подделками (1-877-219-3183, бесплатный номер в Северной Америке) или перейдите на сайт www.hp.com/go/anticounterfeit при установке картриджа HP, если на панели управления отображается сообщение о том, что картридж не-HP. HP поможет определить подлинность картриджа и предпримет шаги для решения проблемы.
Картридж может быть не оригинальным картриджем HP, если вы заметили следующее:
Вы испытываете большое количество проблем с картриджем.
Картридж выглядит необычно (например, отсутствует оранжевая лента для извлечения или упаковка отличается от упаковки HP).
Можно настроить устройство на остановку при достижении запасом предполагаемого конца срока службы. Однако запас может по-прежнему обеспечивать приемлемое качество печати. Для продолжения печати замените запас или переконфигурируйте принтер, используя меню REPLACE SUPPLIES на панели управления. Дополнительную информацию о заказе запасов см. в разделе Детали и диаграммы на странице 445. Дополнительную информацию о меню REPLACE SUPPLIES см. в разделе Меню настройки системы на странице 25.
Информацию о производительности конкретного устройства см. на сайте www.hp.com/go/learnaboutsupplies.
Для заказа запасов см. раздел Детали и диаграммы на странице 445.
Расходные материалы идентифицируются по маркировке и синим пластиковым ручкам.

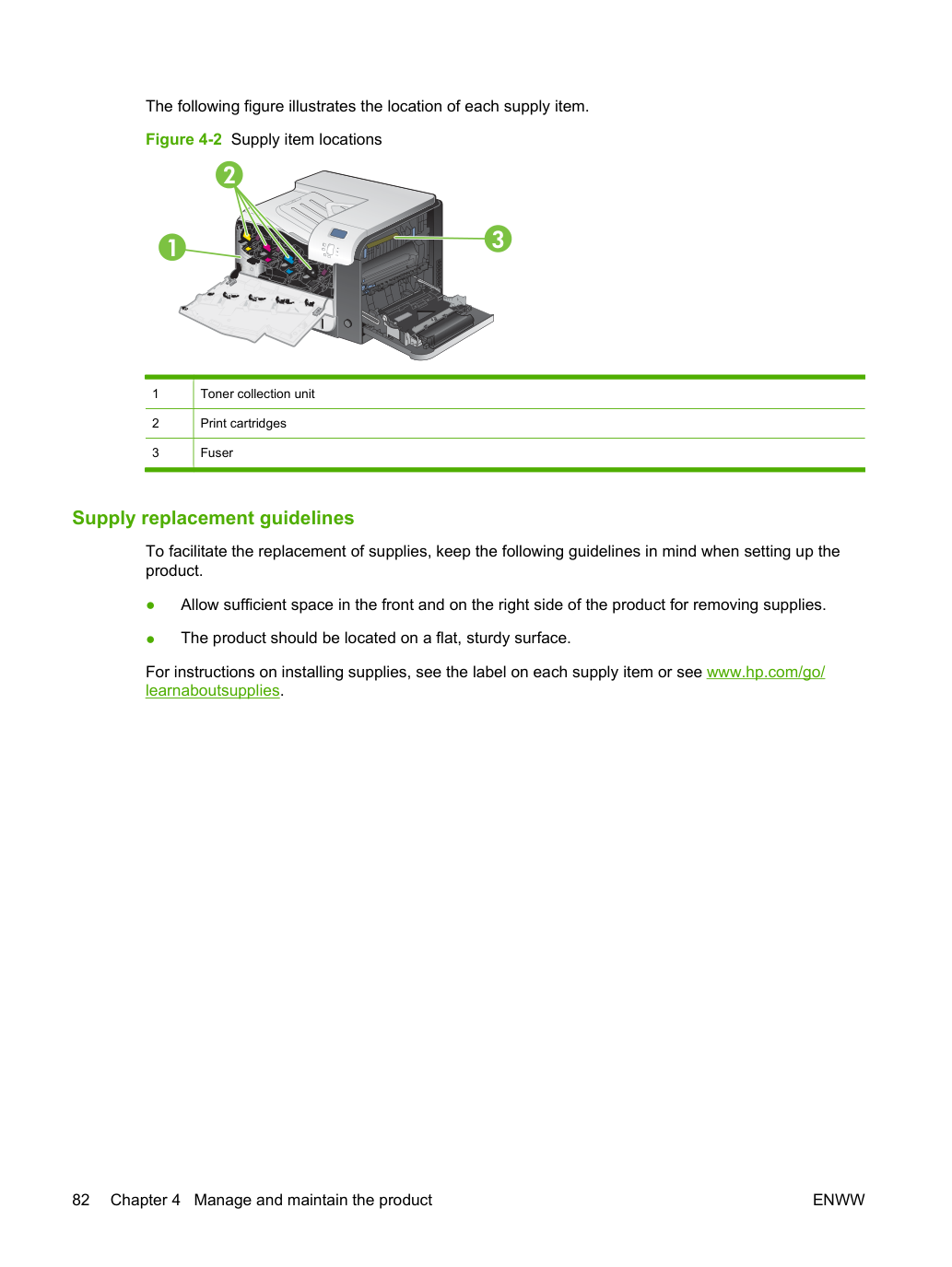

На следующем рисунке показано расположение каждого расходного материала.
Для облегчения замены расходных материалов при установке продукта следуйте приведенным ниже рекомендациям.
Оставьте достаточно места в передней части и с правой стороны продукта для удаления расходных материалов.
Изделие должно располагаться на плоской и прочной поверхности.
Инструкции по установке запасов см. на этикетке каждого расходного материала или на сайте www.hp.com/go/learnaboutsupplies.
Когда картридж приближается к концу предполагаемого срока полезного использования, панель управления отображает сообщение с рекомендацией заказать замену. Устройство может продолжить печать с использованием текущего картриджа до момента, когда панель управления отобразит сообщение с инструкцией заменить картридж, если только вы не выбрали опцию переопределения сообщения через меню REPLACE SUPPLIES.
Дополнительную информацию о меню REPLACE SUPPLIES см. в разделе Меню настройки системы на странице 25.
Изделие использует четыре цвета и имеет отдельный картридж для печати для каждого цвета: черный (K), пурпурный (M), голубой (C) и желтый (Y).
Картридж можно заменить, когда панель управления отображает сообщение REPLACE <COLOR> CARTRIDGE. На дисплее панели управления также указан цвет картриджа, достигшего конца предполагаемого срока службы (если в настоящее время установлен оригинальный картридж HP). Инструкции по замене приведены на этикетке картриджа.
Если тонер попал на одежду, протрите его сухой тканью и постирайте одежду в холодной воде. Горячая вода закрепляет тонер в ткани.
Перед отправкой использованного картриджа в HP для переработки закрепите оранжевый защитный колпачок на картридже. Дополнительную информацию о переработке использованных картриджей см. на упаковке картриджа.
Для просмотра анимации этой процедуры перейдите на веб-сайт: www.hp.com/go/cljcp3525-replace-print-cartridges.
Открой переднюю дверь. Убедись, что дверь полностью открыта.
Возьмитесь за ручку использованного картриджа для печати и извлеките его.

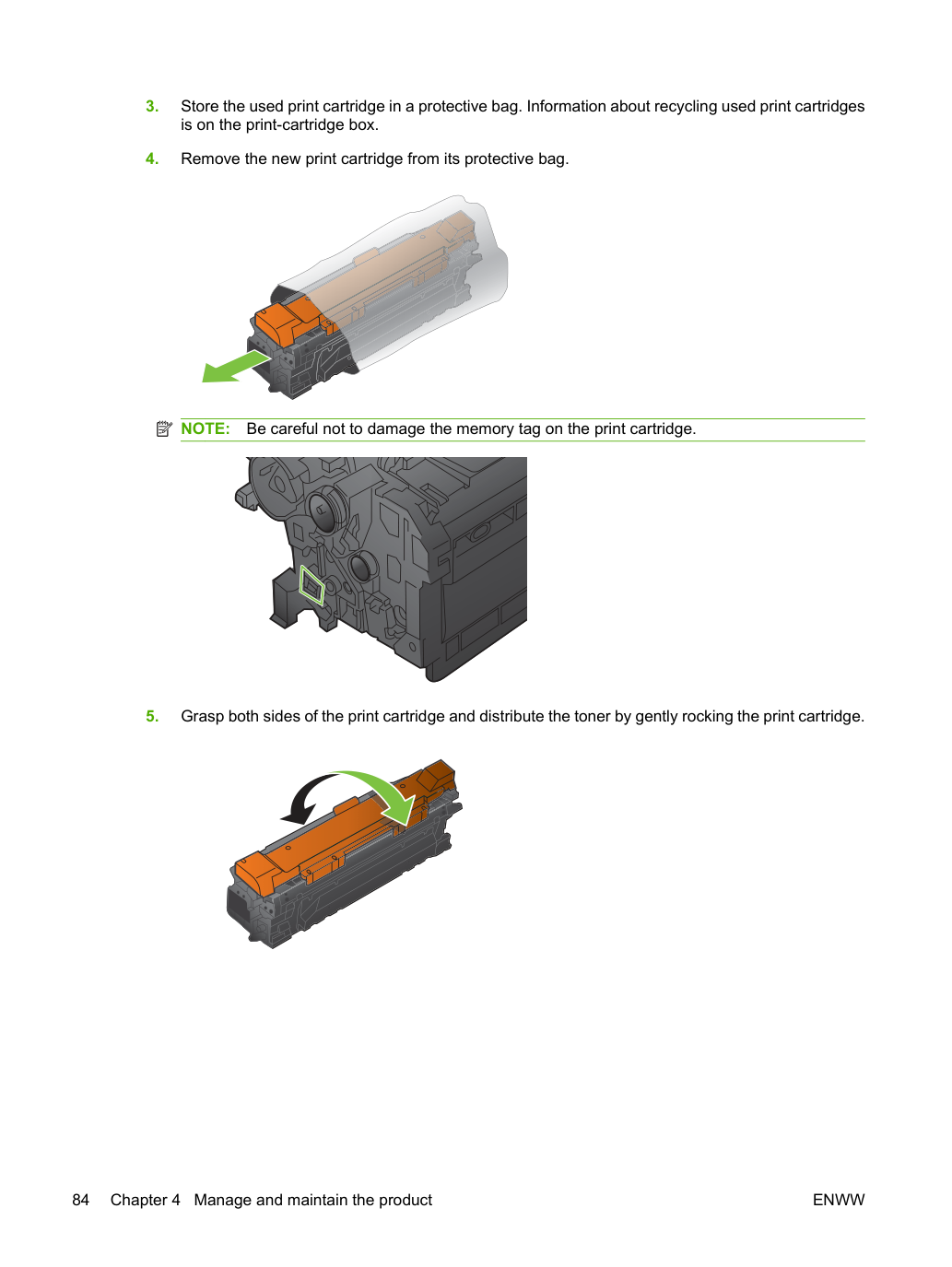

Храните использованный печатный картридж в защитном пакете. Информация о переработке использованных печатных картриджей находится на коробке печатного картриджа.
Извлеките новый картридж для печати из защитного пакета.
Будьте осторожны, чтобы не повредить метку памяти на картридже для печати.
Возьмитесь обеими руками за картридж для печати и распределите тонер, осторожно покачивая картридж для печати.

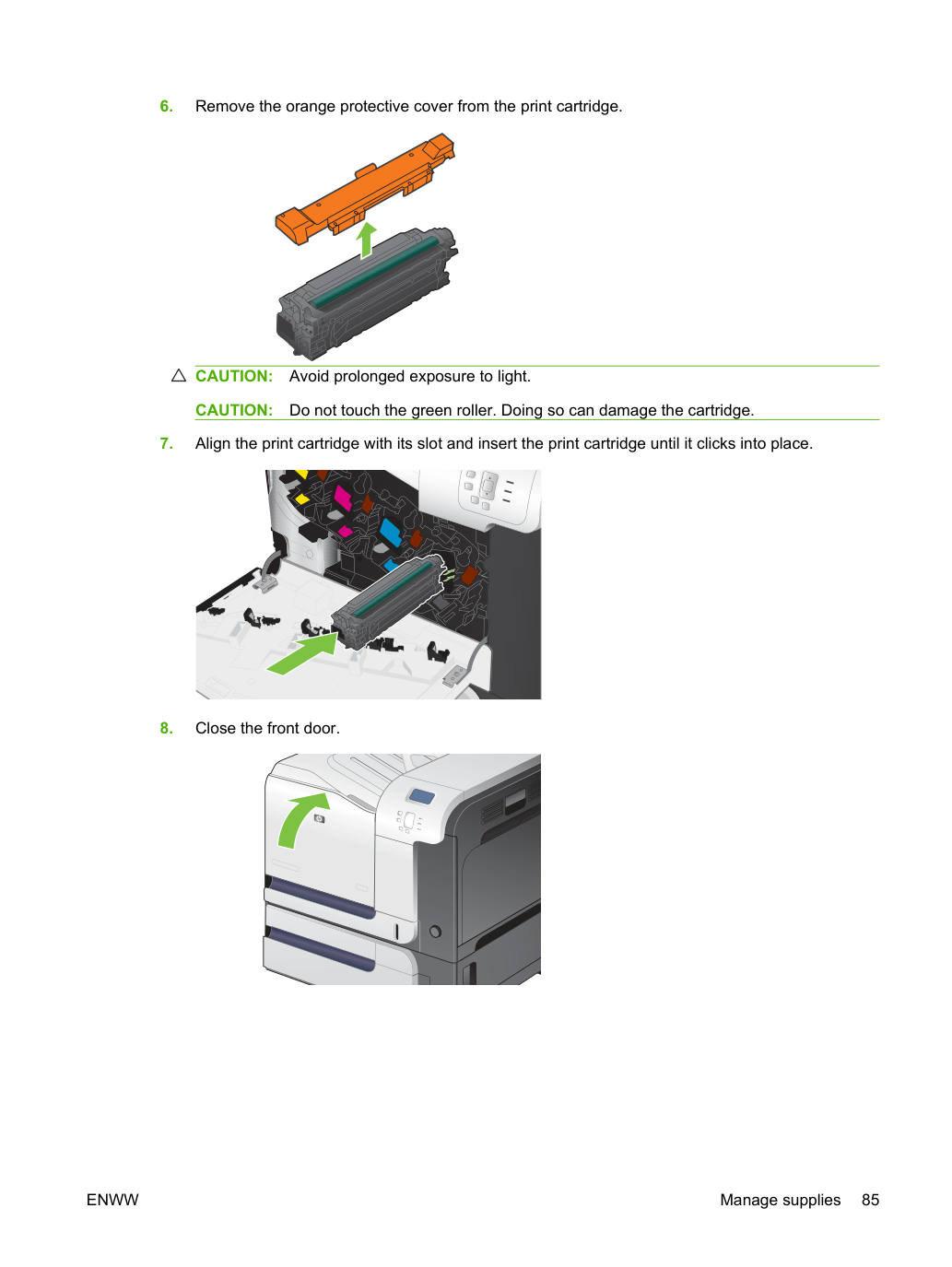

Снимите оранжевый защитный колпачок с картриджа.
Избегайте длительного воздействия света.
Не касайтесь зеленого ролика. Это может повредить картридж.
Выровняй картридж печати со слотом и вставь картридж печати до щелчка.

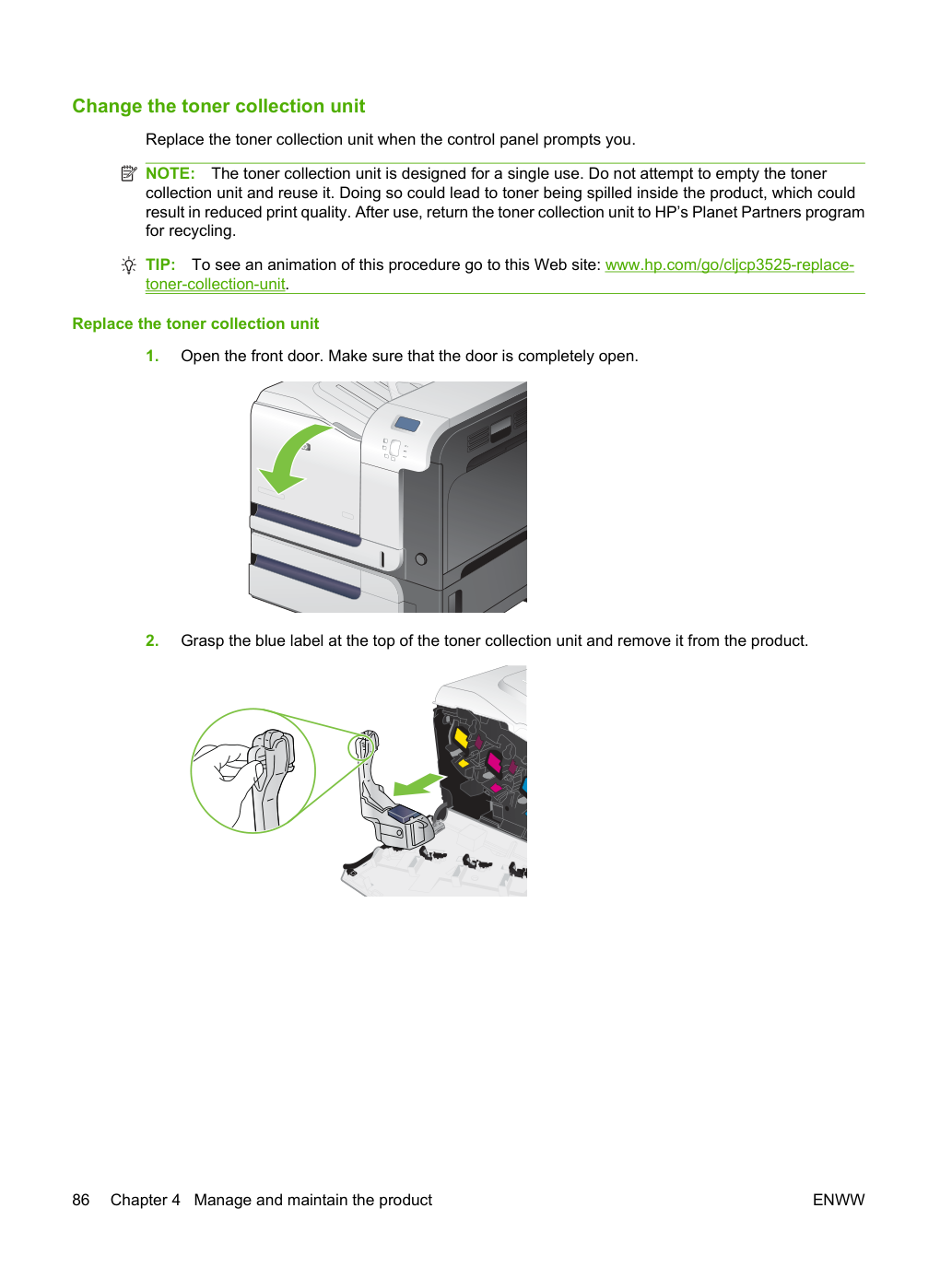

Замена модуля сбора тонера. Замените модуль сбора тонера, когда панель управления выдаст соответствующее уведомление.
Модуль сбора тонера предназначен для одноразового использования. Не пытайтесь опорожнить модуль сбора тонера и повторно его использовать. Это может привести к разлитию тонера внутри устройства, что может привести к снижению качества печати. После использования отправьте модуль сбора тонера в программу HP Planet Partners для переработки.
Для просмотра анимации этой процедуры перейдите на веб-сайт: www.hp.com/go/cljcp3525-replace-toner-collection-unit.
Открой переднюю дверь. Убедись, что дверь полностью открыта.
Возьмитесь за синюю ярлык в верхней части модуля сбора тонера и извлеките его из устройства.

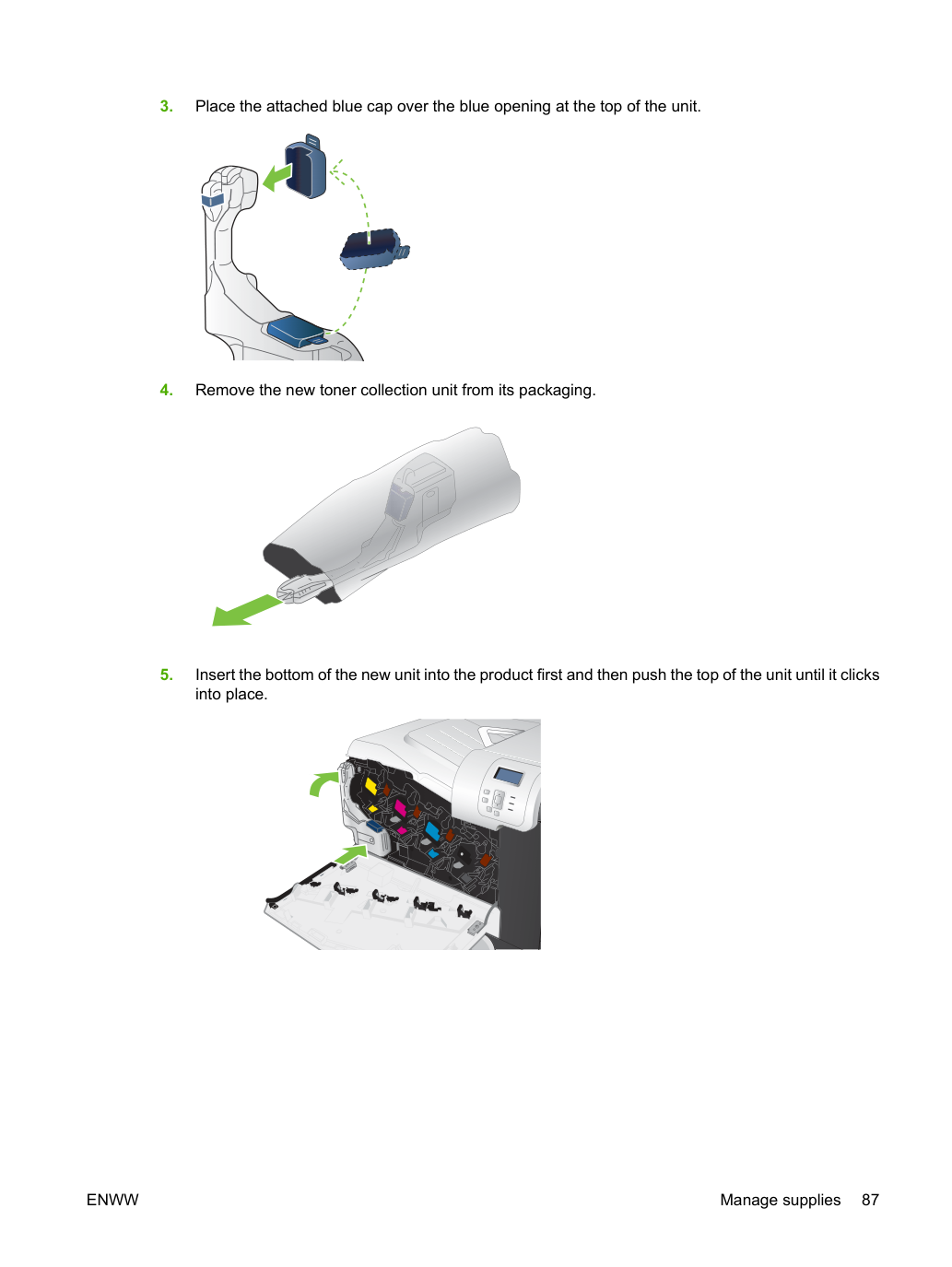

Установите прилагаемый синий колпачок на синее отверстие в верхней части модуля.
Извлеките новый модуль сбора тонера из упаковки.
Вставьте нижнюю часть нового модуля в устройство, а затем нажимайте верхнюю часть модуля до щелчка.

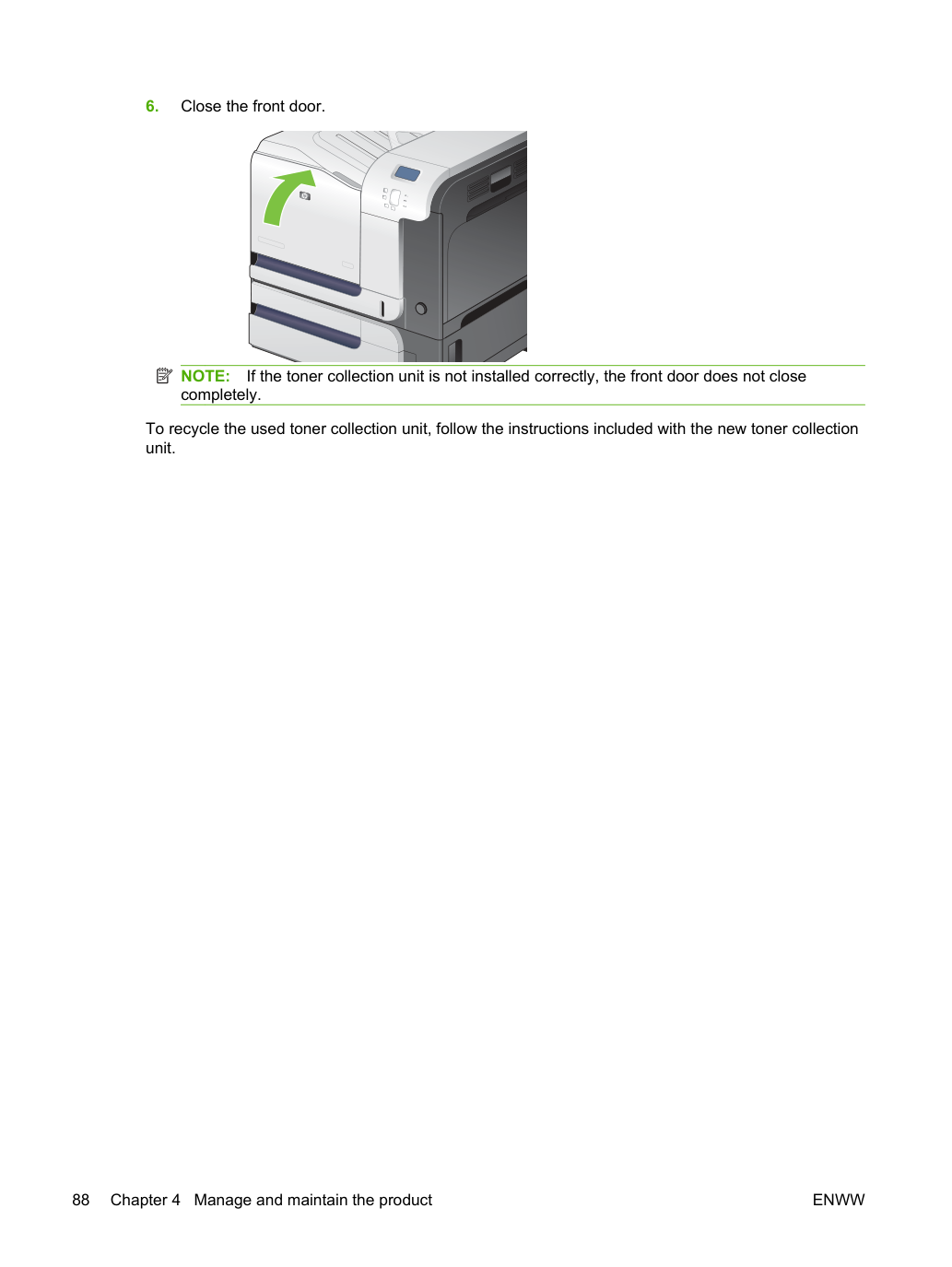

Если модуль сбора тонера установлен неправильно, передняя дверь не закрывается полностью.
Для переработки использованного модуля сбора тонера следуйте инструкциям, прилагаемым к новому модулю сбора тонера.

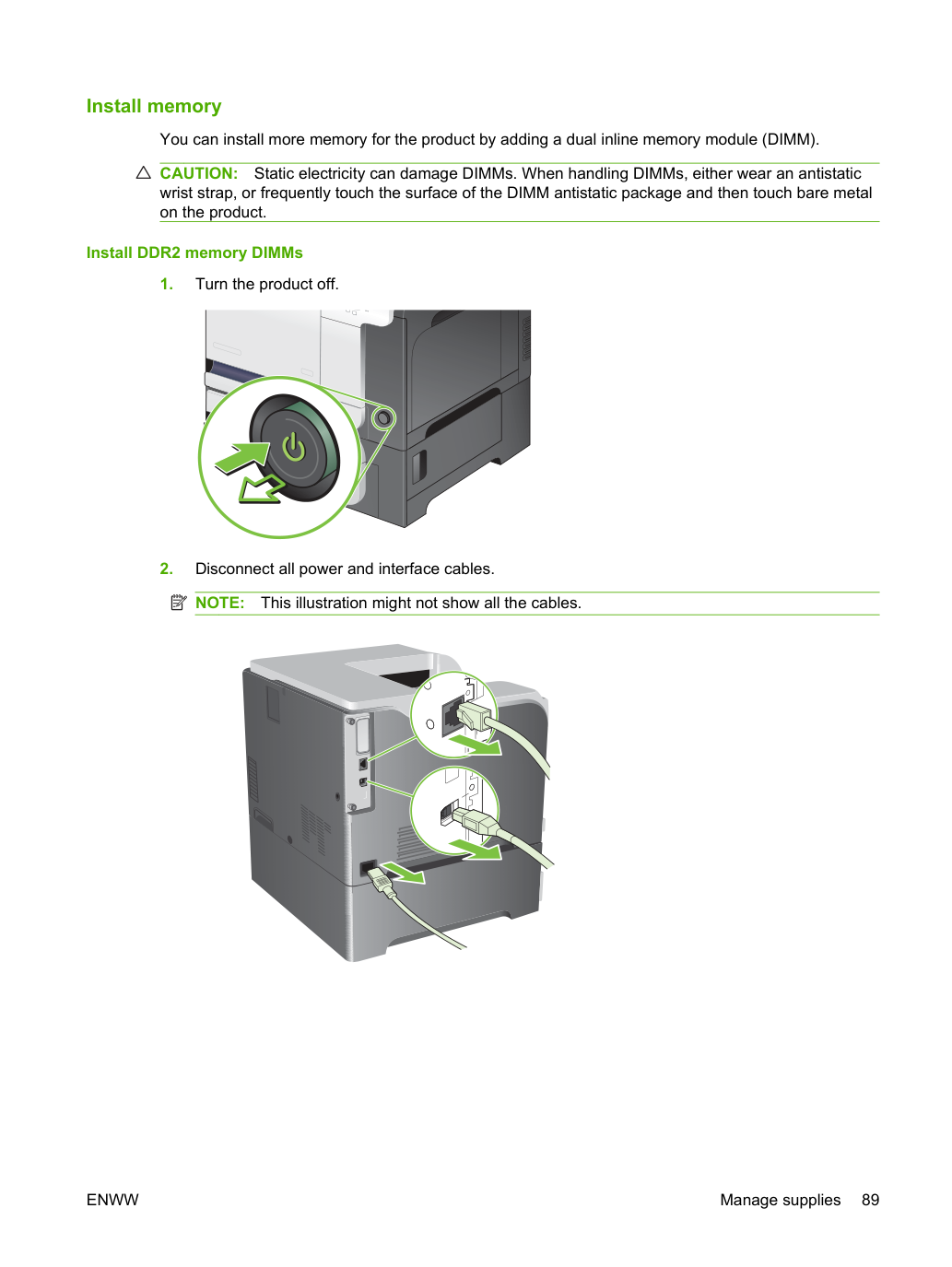

Вы можете установить дополнительную память для изделия, добавив модуль памяти (DIMM) с двойным рядом выводов.
Статическое электричество может повредить модули DIMM. При работе с модулями DIMM либо наденьте антистатический браслет для защиты от статического электричества, либо часто касайтесь поверхности антистатического пакета модуля DIMM, а затем касайтесь голого металла на изделии.
Отсоедините все кабели питания и интерфейсные кабели.
Эта иллюстрация может не показывать все кабели.

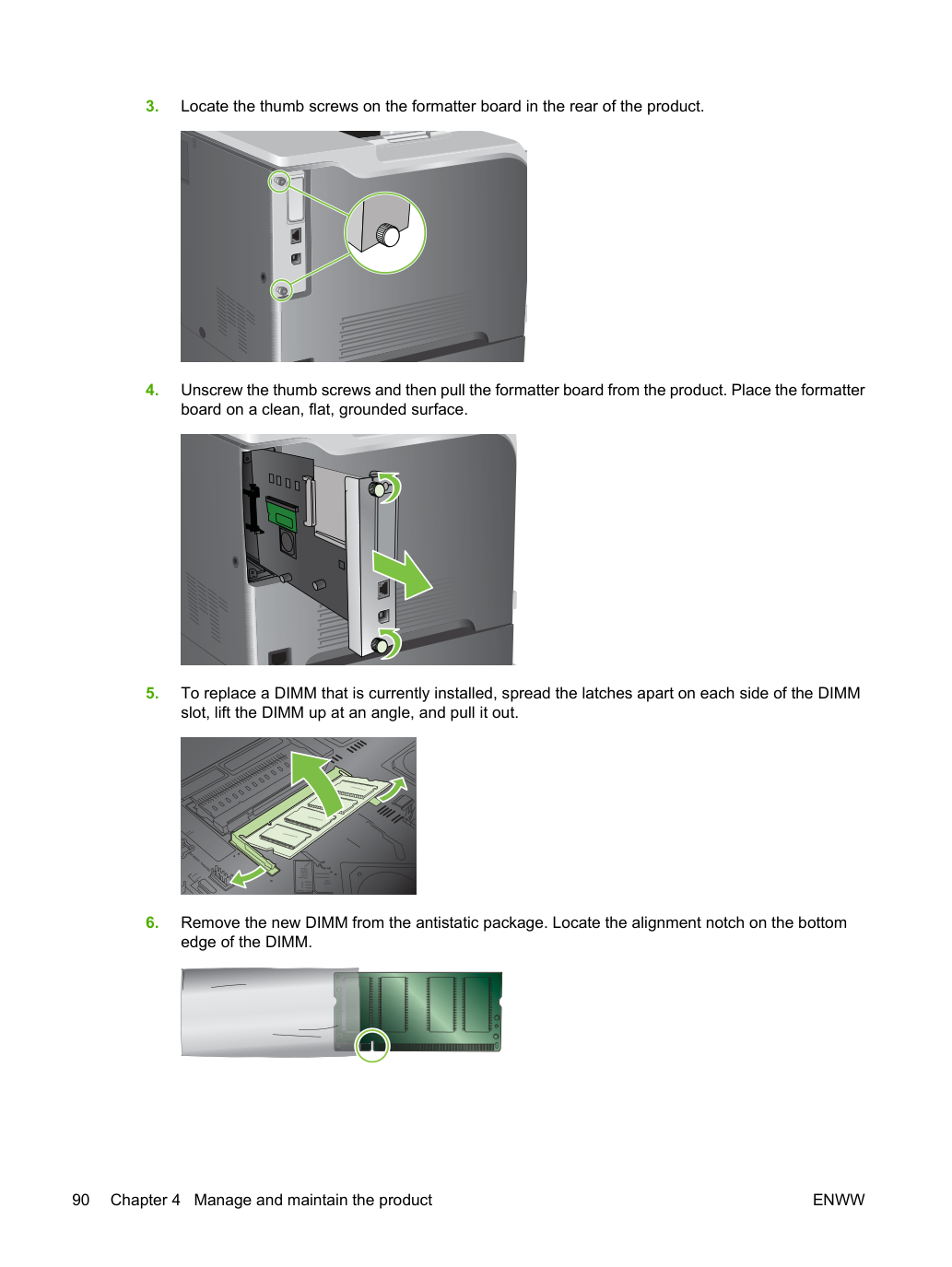

Найдите барашковые винты на плате форматера в задней части устройства.
Отвинтите барашковые винты и выньте плату форматера из устройства. Поместите плату форматера на чистую, ровную, заземленную поверхность.
Чтобы заменить установленный DIMM, раздвиньте защёлки с обеих сторон слота DIMM, поднимите DIMM под углом и вытащите его.
Извлеките новый DIMM из антистатического пакета. Найдите паз выравнивания на нижнем краю DIMM.

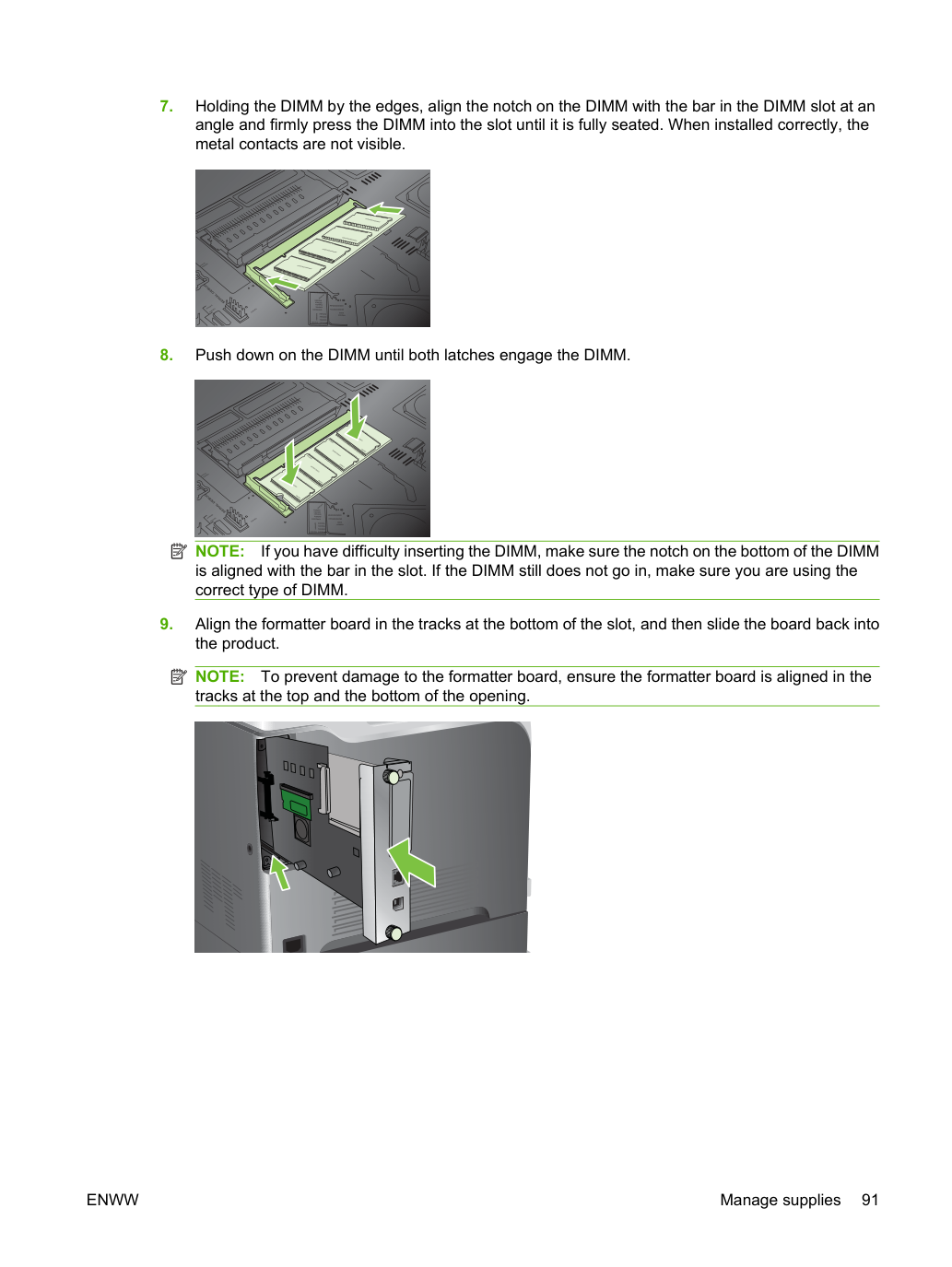

Держа DIMM за края, совместите паз на DIMM с барой в слоте DIMM под углом и плотно нажмите DIMM в слот до полной посадки. При правильной установке металлические контакты не видны.
Нажмите на DIMM до тех пор, пока обе защелки не зафиксируют DIMM.
Если у вас возникли трудности при вставке DIMM, убедитесь, что паз на дне DIMM совмещен с барой в слоте. Если DIMM все еще не вставляется, убедитесь, что используется правильный тип DIMM.
Выровняйте плату форматера в направляющих в нижней части паза, а затем сдвиньте плату обратно в устройство.
Чтобы предотвратить повреждение платы форматера, убедитесь, что плата форматера выровнена в направляющих в верхней и нижней части отверстия.
Повторно подключите кабель питания и кабели интерфейса, затем включите изделие.
Windows XP, Windows Server 2003 и Windows Server 2008 (с использованием вида меню "Пуск" по умолчанию): Нажмите Пуск, нажмите Параметры, а затем нажмите Принтеры и факсы.
— или — Windows XP, Windows Server 2003 и Windows Server 2008 (с использованием классического вида меню "Пуск"): Нажмите Пуск, нажмите Параметры, а затем нажмите Принтеры.
или Windows Vista: нажмите кнопку «Пуск», нажмите «Панель управления», затем в категории «Оборудование и звук» нажмите «Принтер».
Щелкните правой кнопкой мыши значок драйвера, затем выберите «Свойства».
Щелкни на вкладку Параметры устройства.
Разверни область для Устанавливаемых опций.
Выберите общий объем памяти, установленной в устройстве.
Рядом с Automatic Configuration выберите Update Now.
Установите карту печатного сервера HP Jetdirect или EIO либо жесткий диск EIO. Это устройство оснащено слотом внешнего ввода-вывода (EIO). Вы можете установить дополнительную карту печатного сервера HP Jetdirect или внешний жесткий диск EIO в доступный слот EIO.

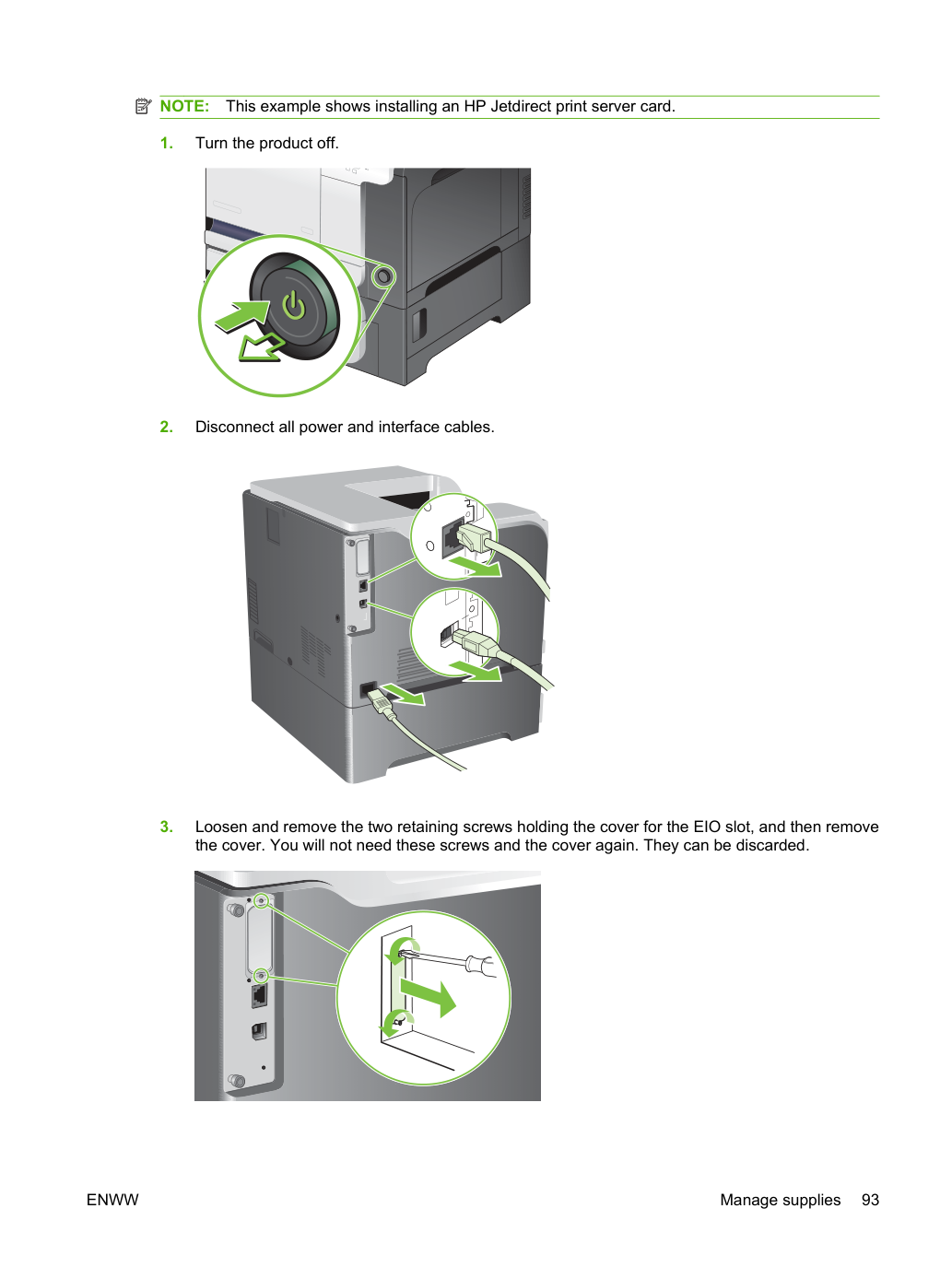

Этот пример показывает установку карты печатного сервера HP Jetdirect.
Отсоедините все кабели питания и интерфейсные кабели.
Ослабьте и выньте два удерживающих винта, которые держат крышку слота EIO, а затем снимите крышку. Эти винты и крышка больше не понадобятся. Их можно выбросить.

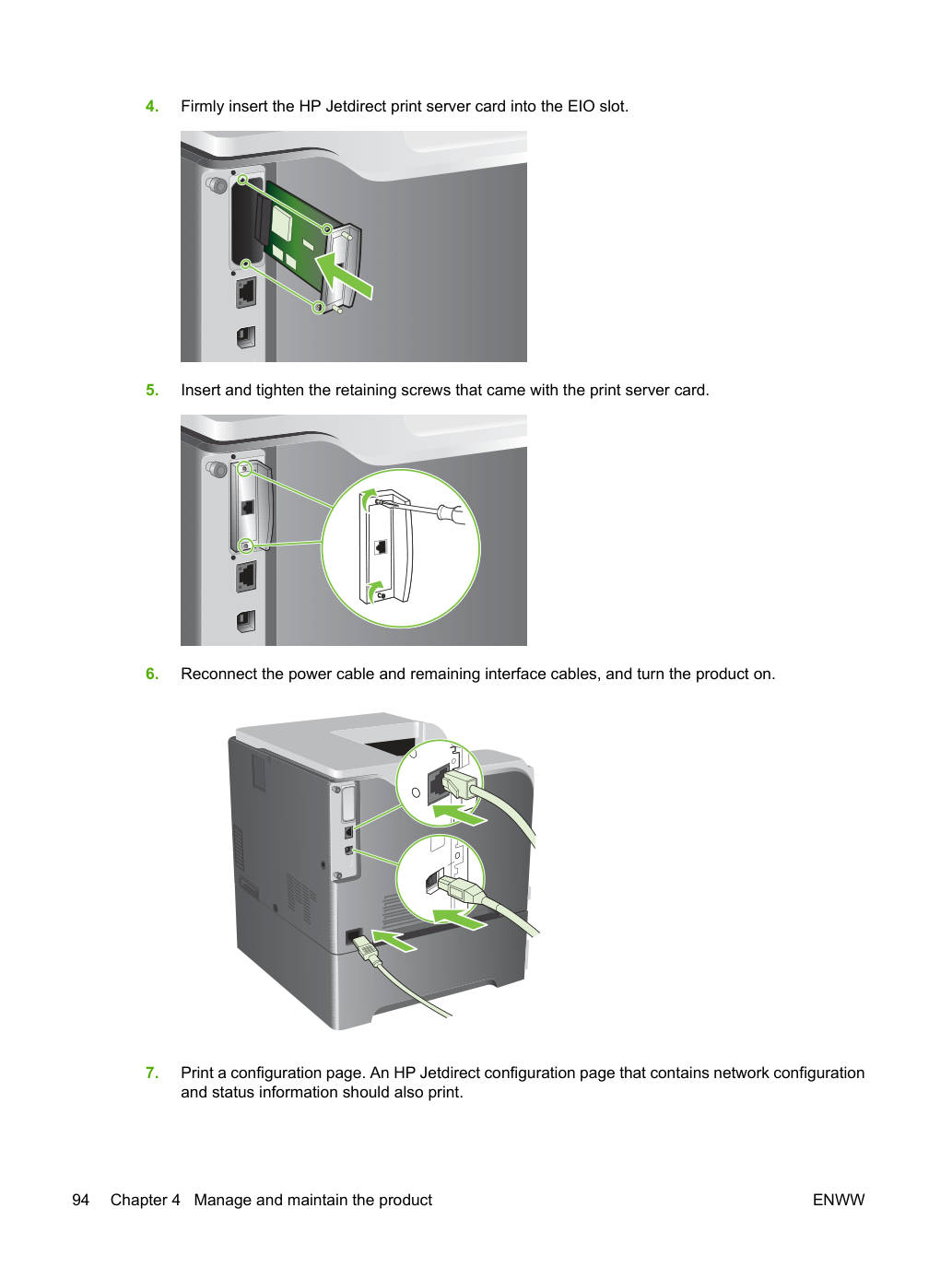

Плотно вставьте печатающую сервер-карту HP Jetdirect в слот EIO.
Вставьте и затяните крепежные винты, входящие в комплект поставки печатающего сервера.
Повторно подключите кабель питания и остальные кабели интерфейса, затем включите изделие.
Распечатайте страницу конфигурации. Должна также распечататься страница конфигурации HP Jetdirect, содержащая информацию о конфигурации сети и состоянии.
Если она не печатается, выключите изделие, затем извлеките и переустановите печатающий сервер-карту, чтобы убедиться, что она полностью вставлена в слот.
Выбери правильный порт. Обратись к документации компьютера или операционной системы для получения инструкций.
Переустанови программное обеспечение, выбрав сетевую установку на этот раз.
Очистите устройство. С течением времени внутри устройства накапливаются частицы тонера и бумаги. Это может вызвать проблемы качества печати. Очистка устройства устраняет или снижает эти проблемы.
Очищайте тракт подачи бумаги и области картриджей каждый раз при замене картриджа или при возникновении проблем с качеством печати. По возможности защищайте устройство от пыли и мусора.
Очистка внешних поверхностей. Используйте мягкую влажную безворсовую ткань для протирания пыли, пятен и загрязнений с внешних поверхностей устройства.
Если на одежду или руки попадет тонер, промойте их холодной водой. Горячая вода закрепит тонер на ткани.
Очистка термоузла. Запустите страницу очистки устройства, чтобы поддерживать термоузел в чистоте от тонера и частиц бумаги, которые иногда могут накапливаться. Накопление тонера и частиц может вызвать появление пятен на лицевой или обратной стороне ваших печатных заданий.
HP рекомендует использовать страницу очистки при возникновении проблемы с качеством печати.
На дисплее панели управления аппарата появляется сообщение «CLEANING» во время выполнения очистки.
Чтобы страница очистки работала правильно, печатайте страницу на бумаге для копировальных аппаратов (не на мелованной, тяжелой или шероховатой бумаге). По завершении задания будет напечатана страница. Утилизируйте страницу.
Это устройство имеет возможность удаленного обновления встроенного ПО (RFU). Используйте эту информацию для обновления встроенного ПО устройства.
Нажимайте кнопку со стрелкой вниз, чтобы выделить меню ИНФОРМАЦИЯ, затем нажимайте кнопку OK.
Нажмите стрелку вниз для выделения опции PRINT CONFIGURATION, затем нажмите кнопку OK для печати.
Дата версии микропрограммы указана на странице конфигурации в разделе Device Information.
Код даты микропрограммы имеет следующий формат: YYYYMMDD XX.XXX.X.
Первая строка цифр — это дата, где YYYY представляет год, MM представляет месяц, DD представляет число. Например, код даты микропрограммы, начинающийся с 20061125, представляет 25 ноября 2006 г.
Вторая строка цифр — это номер версии микропрограммы в десятичном формате.
Загрузите новую микропрограмму с веб-сайта HP. Для поиска последнего обновления микропрограммы перейдите на www.hp.com/go/cljcp3525_firmware.
На этой странице содержатся инструкции по загрузке новой версии прошивки.
Передайте новую прошивку на устройство. ПРИМЕЧАНИЕ:
Устройство может получать обновление файла .RFU в состоянии «готово» (ready state).
Следующие условия могут повлиять на время, необходимое для передачи файла.
Скорость хост-компьютера, отправляющего обновление.
Все задания, находящиеся перед заданием .RFU в очереди, выполняются до обработки обновления.
Если процесс прерван до загрузки микропрограммы, необходимо отправить файл микропрограммы повторно.
Если питание отключено во время обновления микропрограммы, обновление прерывается и на дисплее панели управления появляется сообщение Resend upgrade (только на английском языке). В этом случае необходимо отправить обновление через порт USB.
Обновление прошивки включает изменение формата энергонезависимой памяти с произвольным доступом (NVRAM). Все параметры меню, которые были изменены со значений по умолчанию, могут вернуться к значениям по умолчанию и должны быть изменены повторно, если требуются другие параметры.
Используйте служебную программу HP Easy Firmware Upgrade для обновления микропрограммы. Этот продукт имеет флеш-память, поэтому вы можете использовать файл .EXE для обновления микропрограммы. Загрузите этот файл с www.hp.com/go/cljcp3525_firmware.
Чтобы использовать этот метод, установите драйвер принтера для этого продукта на компьютер и подключите продукт непосредственно к компьютеру через кабель USB. Или попросите клиента загрузить служебную программу, чтобы они могли использовать ее независимо от того, подключен ли продукт непосредственно к их ПК или подключен через сеть.
В зависимости от скорости вашего ПК процесс обновления микропрограммы может завершиться на продукте до завершения индикатора выполнения на экране. После начала процесса обновления не используйте ПК для других действий до завершения процесса.
Загрузите файл служебной программы HP Easy Firmware Upgrade на рабочий стол.
Щелкните файл служебной программы HP Easy Firmware Upgrade. Откроется диалоговое окно с названием принтера.
Убедитесь, что продукт, подлежащий обновлению, находится в состоянии Ready.
Выберите продукт для обновления. Если продукт не указан в списке, установите драйвер печати для продукта и убедитесь, что вы можете печатать на продукте с помощью драйвера принтера, прежде чем продолжить.
Нажмите кнопку Send Firmware. Индикатор выполнения движется вправо, указывая на то, что информация передается.
Не выключайте продукт или ПК во время этого процесса, иначе продукт может стать нестабильным и непригодным к использованию. Имейте в виду, что обновление может занять более десяти минут.
На ПК после успешной загрузки микропрограммы в диалоговом окне служебной программы HP Easy Firmware Upgrade появляется значок улыбающегося лица.
В зависимости от скорости вашего ПК обновление микропрограммы может завершиться до завершения индикатора выполнения на экране. После завершения процесса обновления продукт перезагрузится.
Когда продукт снова подключится, распечатайте страницу конфигурации для проверки установки новой микропрограммы.
Убедитесь, что используемый браузер Интернета настроен на просмотр папок с FTP-сайтов.
Эти инструкции предназначены для Microsoft Internet Explorer.
Откройте браузер, нажмите Tools, затем нажмите Internet Options.
Установите флажок Enable folder view for FTP sites.
Распечатайте страницу конфигурации и запишите адрес TCP/IP.
Найдите загруженный файл .RFU для устройства.
Перетащите файл .RFU на значок PORT в окне браузера.
Устройство автоматически отключается и включается для активации обновления. После завершения процесса обновления на панели управления устройства отображается сообщение Ready.
Запишите IP-адрес на странице HP Jetdirect. Страница HP Jetdirect — это вторая страница, которая печатается при печати страницы конфигурации.
Перед обновлением прошивки убедитесь, что устройство не находится в режиме Sleep. Также убедитесь, что на дисплее панели управления нет сообщений об ошибках.
Нажмите Start, нажмите Run, затем введите cmd для открытия командного окна.
Перейдите в папку, где хранится файл прошивки.
При появлении запроса на ввод имени пользователя нажмите Enter.
При появлении запроса на ввод пароля нажмите Enter.
Введите bin в командной строке.
Нажмите Enter. В окне команд появляется сообщение «200 Types set to I, Using binary mode to transfer files».
Введите put и затем имя файла. Например, если имя файла — cljcp3525.rfu, введите put cljcp3525.rfu.
Процесс загрузки начинается и прошивка обновляется на устройстве. Это может занять несколько минут. Позвольте процессу завершиться без дальнейшего взаимодействия с устройством или компьютером.
Устройство автоматически выключается, а затем включается снова после обработки обновления.
В командной строке введите: bye для выхода из команды ftp.
В командной строке введите: exit для возврата в интерфейс Windows.
Используйте команды Microsoft Windows для обновления микропрограммы. Для обновления микропрограммы с использованием сетевого подключения следуйте этим инструкциям.
Нажмите Start, нажмите Run, затем введите cmd для открытия командного окна.
компьютера, из которого происходит совместное использование продукта, и <SHARENAME> — это имя общей папки продукта. Например: C:\>copy /b C:\cljcp3525.rfu \\YOUR_SERVER \YOUR_COMPUTER.
Если имя файла или путь содержит пробел, необходимо заключить имя файла или путь в кавычки. Например, введите: C:\>copy /b "C:\MY DOCUMENTS\cljcp3525.rfu" \\YOUR_SERVER\YOUR_COMPUTER.
Нажмите Enter на клавиатуре. Панель управления отображает сообщение, указывающее ход выполнения обновления микропрограммы. По завершении процесса обновления на панели управления отображается сообщение Ready. На экране компьютера отображается сообщение One File Copied.
Обновите микропрограмму HP Jetdirect. Сетевой интерфейс HP Jetdirect в продукте имеет микропрограмму, которая может быть обновлена отдельно от микропрограммы продукта. Эта процедура требует установки HP Web Jetadmin версии 8.x или более поздней версии на ваш компьютер. См. раздел Использование программного обеспечения HP Web Jetadmin на странице 77. Выполните следующие шаги для обновления микропрограммы HP Jetdirect с помощью HP Web Jetadmin.
Откройте программу HP Web Jetadmin.
Откройте папку Device Management в раскрывающемся списке в панели навигации. Перейдите в папку Device Lists.
Выбери изделие, которое требуется обновить.
В раскрывающемся списке Device Tools выберите опцию Jetdirect Firmware Update.
В разделе Jetdirect Firmware Version указаны номер модели HP Jetdirect и текущая версия микропрограммы. Запишите эту информацию.
Перейдите на http://www.hp.com/go/wja_firmware.
Прокрути вниз до списка номеров моделей HP Jetdirect и найди записанный номер модели.
Проверь текущую версию встроенного ПО для модели и убедись, что она позже записанной версии. Если это так, щелкни правой кнопкой мыши на ссылку встроенного ПО и следуй инструкциям на веб-странице, чтобы загрузить новый файл встроенного ПО. Файл должен быть сохранён в папку <drive>:\PROGRAM FILES\HP WEB JETADMIN\DOC\PLUGINS\HPWJA\FIRMWARE\JETDIRECT на компьютере, где запущено программное обеспечение HP Web Jetadmin.
В HP Web Jetadmin вернись к основному списку изделий и выбери цифровой отправитель снова.
В раскрывающемся списке Device Tools выберите опцию Jetdirect Firmware Update еще раз.
На странице микропрограммы HP Jetdirect новая версия микропрограммы указана в разделе Jetdirect Firmware Available on HP Web Jetadmin. Нажмите кнопку Update Firmware Now для обновления микропрограммы Jetdirect.
Вы также можете использовать FTP или встроенный веб-сервер HP Jetdirect для обновления микропрограммы HP Jetdirect. Дополнительную информацию см. на странице http://www.hp.com/go/wja_firmware.
