HP Color Laserjet CP3525 — Снятие и замена

← HP Color Laserjet CP3525 — все главы инструкции

В этой главе описывается снятие и замена только заменяемых в полевых условиях узлов (FRU).

Замена FRU в целом производится в обратном порядке их снятия. Иногда включаются примечания и советы для пояснения сложных или критических процедур замены.

HP не поддерживает ремонт отдельных подузлов или диагностику на уровне компонентов.

Запомните длину, диаметр, цвет, тип и местоположение каждого винта. При сборке убедитесь, что каждый винт возвращён в исходное положение.

Неправильно проложенные или ослабленные жгуты проводов могут помешать другим внутренним компонентам и могут повредиться или обрваться. Потертые или защемлённые провода жгута сложно найти. При замене жгутов проводов всегда используйте предоставленные петли проводов, точки крепления или направляющие и фиксаторы жгутов.

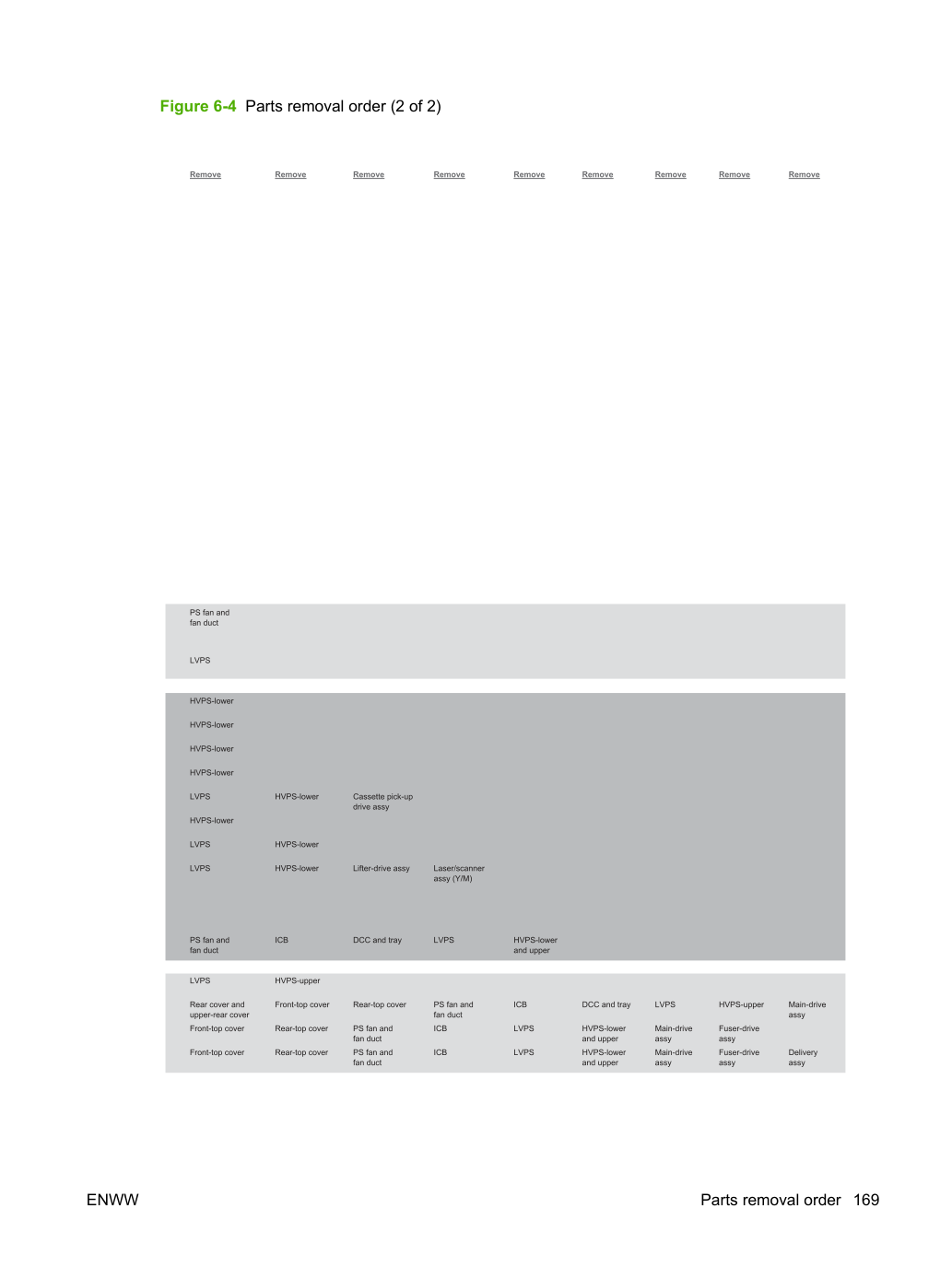

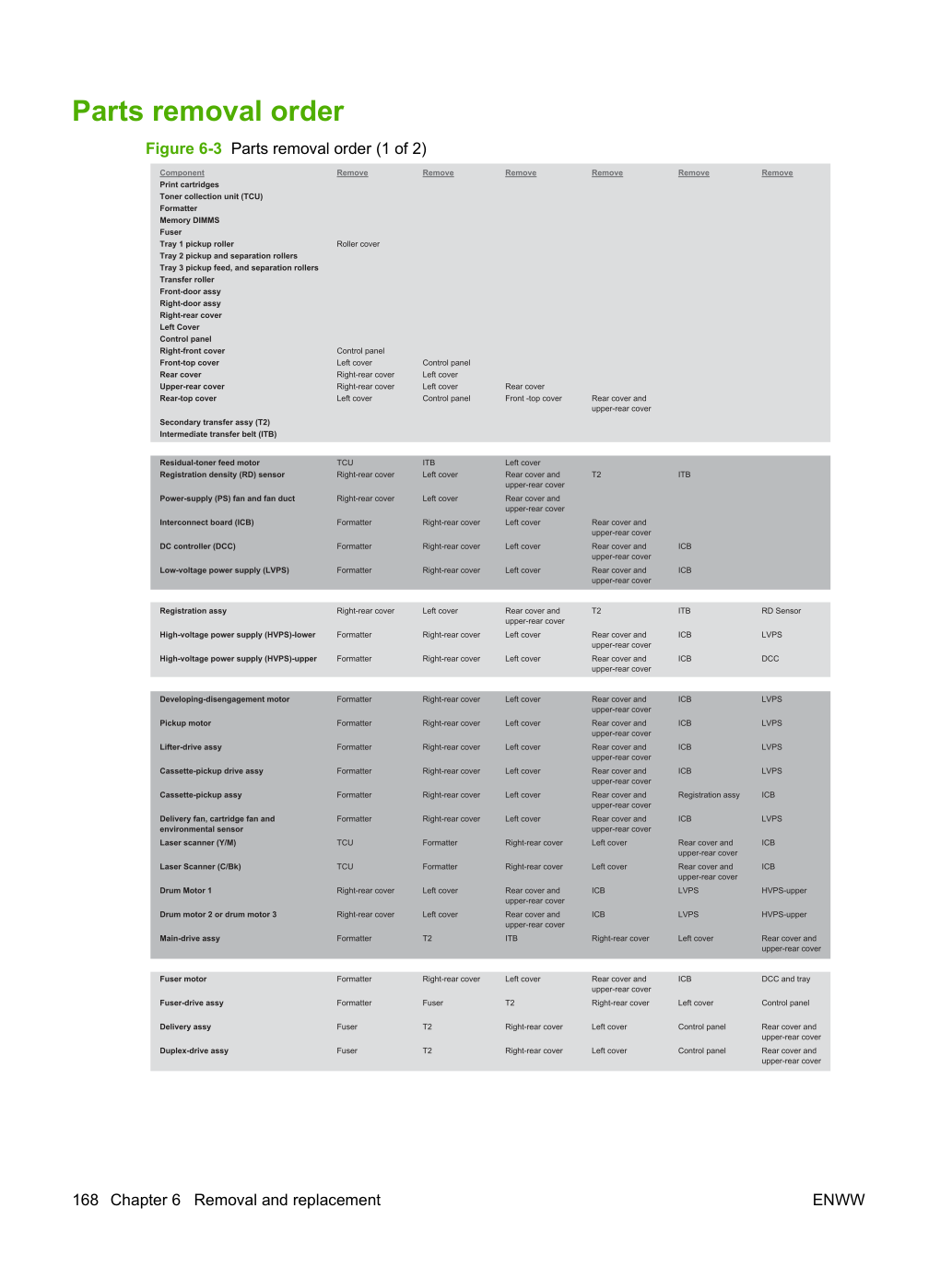

Стратегия снятия и замены ВНИМАНИЕ!

Выключите устройство, подождите 5 секунд и снимите кабель питания перед попыткой обслуживания. Несоблюдение этого предупреждения может привести к серьёзным травмам и повреждению устройства. Питание должно быть включено для некоторых функциональных проверок во время диагностики. Однако отключите питание при снятии деталей.

Никогда не эксплуатируйте и не обслуживайте устройство с снятым защитным кожухом сборки лазера/сканера. Отражённый луч, хотя и невидимый, может повредить ваши глаза.

Листовые металлические детали могут иметь острые края. Будьте осторожны при работе с листовыми металлическими деталями.

Не сгибайте и не складывайте плоские гибкие кабели (FFC) при снятии или установке. Также не разгибайте предварительные складки в FFC. Вы должны полностью вставить все FFC в их разъёмы. Неполная посадка FFC в разъём может вызвать короткое замыкание на плате с печатными цепями (PCA).

Чтобы установить самонарезающий винт, сначала поворачивайте его против часовой стрелки для выравнивания с существующей резьбой, затем осторожно поворачивайте его по часовой стрелке для затягивания. Не перетягивайте. Если отверстие для самонарезающего винта повреждено, отремонтируйте отверстие или замените поражённый узел.

Для ясности некоторые фотографии в этой главе показывают снятые компоненты, которые не нужно снимать при обслуживании устройства. При необходимости снимите компоненты, указанные в начале процедуры, перед обслуживанием устройства.

Некоторые детали чувствительны к электростатическому разряду (ESD). Ищите напоминание об ESD при снятии деталей устройства. Всегда выполняйте работы по обслуживанию на защищённом от ESD рабочем месте или коврике либо используйте ремешок ESD. Если защищённое от ESD рабочее место, коврик или ремешок недоступны, заземлитесь, прикоснувшись к листовому металлическому шасси перед прикосновением к чувствительной к ESD детали.

Защитите чувствительные к ESD детали, поместив их в пакеты ESD при их извлечении из устройства.

Всегда используйте крестообразную отвёртку (выноска 1). Не используйте отвёртку Pozidriv (выноска 2) или любую моторизованную отвёртку. Они могут повредить винты или резьбу винтов.

Извлеките всё носители из устройства.

Выключите питание, используя выключатель питания.

Отсоедините кабель питания и кабель(и) интерфейса.

Поместите устройство на защищённое от ESD рабочее место или коврик либо используйте ремешок ESD (если он доступен). Если защищённое от ESD рабочее место, коврик или ремешок недоступны, заземлитесь, прикоснувшись к листовому металлическому шасси перед прикосновением к чувствительной к ESD детали.

Снимите картриджи печати. См. раздел Картриджи печати на странице 170.

Снимите кассету лотка или кассеты. См. раздел Кассета лотка на странице 178.

Если установлена опциональная подача бумаги, отделите устройство от подачи бумаги.

Устройство тяжелое. Не пытайтесь отделять устройство от опционального податчика бумаги самостоятельно. Устройство должны поднимать три человека.

Переустанови картриджи печати.

Переустанови кассету подачи или кассеты.

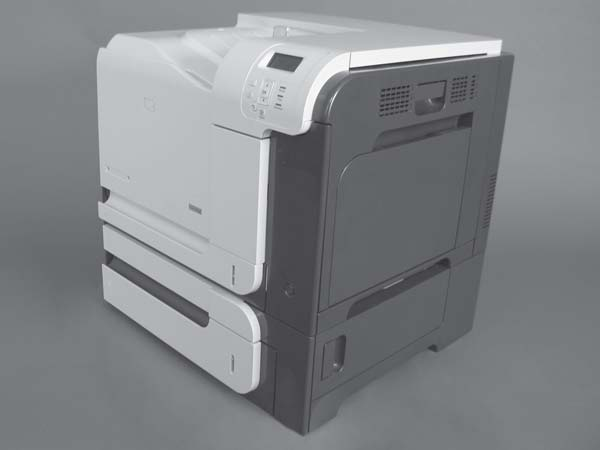

Если установлена опциональная подача бумаги, помести изделие на податчик.

Выполни следующий тест для проверки успешного ремонта или замены.

Убедись, что ты выполнил необходимые шаги переборки.

Убедись, что лоток содержит чистую неразмеченную бумагу.

Подсоедини кабель питания и кабель интерфейса или кабели интерфейса, затем включи изделие.

Проверь наличие ожидаемых звуков при включении.

Напечатай страницу конфигурации и проверь наличие ожидаемых звуков печати.

Напечатай демо-страницу и проверь, что качество печати соответствует ожиданиям.

Отправь задание печати с хост-компьютера и проверь, что результат соответствует ожиданиям.

При необходимости восстанови все параметры, заданные клиентом.

Протри внешнюю поверхность изделия влажной тканью.

Если тонер попадет на одежду, вытри его сухой тканью и постирай одежду в холодной воде.

Открой переднюю дверь. Убедись, что дверь полностью открыта.

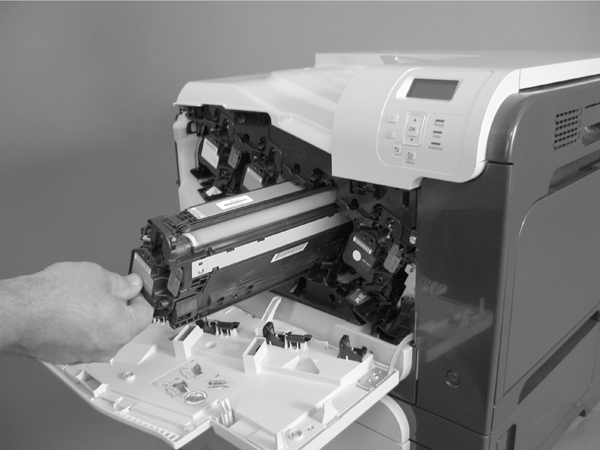

Возьмись за ручку картриджа печати и вытащи его.

Не касайся зеленого ролика. Это может повредить картридж. Не подвергай картридж воздействию сильного света. Накрой картридж листом бумаги для защиты от света.

Выровняй картридж печати со слотом и вставь картридж печати до щелчка.

Возьмитесь за направляющую двустороннего реверса и потяните ее от устройства, чтобы освободить.

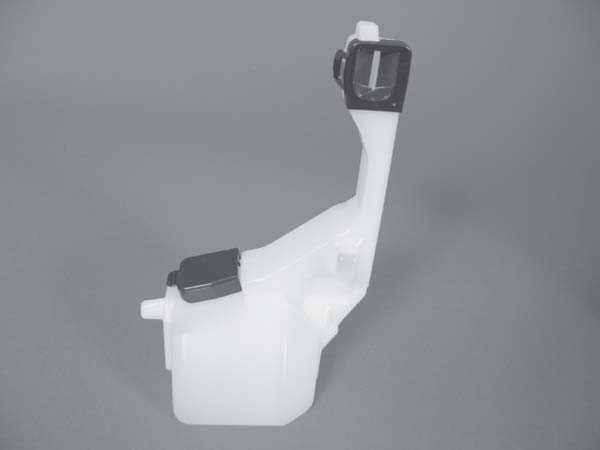

Устройство сбора тонера рассчитано на одноразовое использование. Не пытайся опорожнять устройство сбора тонера и использовать его повторно. Это может привести к просыпанию тонера внутри изделия и снижению качества печати.

Информацию о переработке см. в руководстве пользователя изделия.

Открой переднюю дверь. Убедись, что дверь полностью открыта.

Возьмитесь за синюю этикетку в верхней части модуля сбора тонера и снимите его с устройства.

Вставь нижнюю часть сменного устройства в изделие сначала, затем нажми на верхнюю часть устройства до щелчка. Если устройство сбора тонера установлено неправильно, передняя дверь не закроется полностью.

Во избежание просыпания тонера помести синюю крышку (выноска 1) на синий проем в верхней части устройства (выноска 2).

Выключи изделие и отсоедини кабель питания и кабель интерфейса или кабели интерфейса.

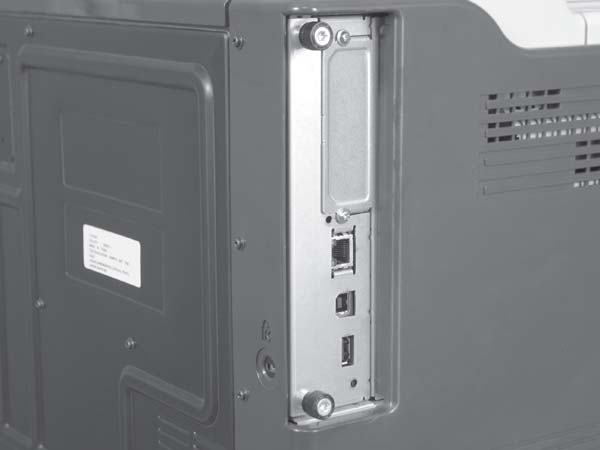

Отверни винты-барашки форматера и крепко вытащи форматер из изделия. Помести форматер на чистую плоскую заземленную поверхность.

Рисунок 6-13 Снимите форматер. ПРИМЕЧАНИЕ:

При переустановке форматера нажми крепко на правую сторону, чтобы убедиться, что форматер установлен правильно.

Перед тем как продолжить, извлеки следующие компоненты:

Плата форматера (Formatter PCA). См. раздел Плата форматера на странице 175.

Извлеки модуль памяти DIMM ВНИМАНИЕ:

См. раздел Включение памяти для Windows на странице 177 после установки нового модуля памяти DIMM.

Помести форматер на чистую плоскую заземленную поверхность, затем раздвинь защелки с каждой стороны слота DIMM.

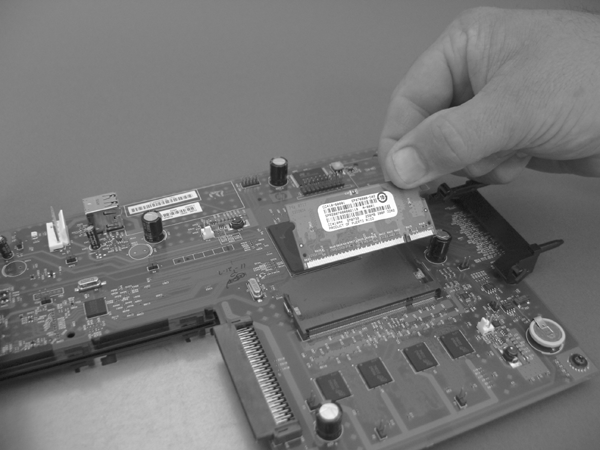

Подними DIMM под углом и вытащи его.

Держи DIMM за края. Выровняй выемку на DIMM с перекладиной в слоте DIMM под углом и крепко нажми DIMM в слот до полной установки. При правильной установке металлические контакты не видны. Нажми на DIMM до фиксации обеих защелок.

Рисунок 6-15 Снимите модуль памяти DIMM (2 из 2). Включение памяти для Windows. Используйте следующую процедуру для включения памяти при установке нового модуля DIMM.

Windows XP, Windows Server 2003 и Windows Server 2008 (с использованием представления меню Start по умолчанию): нажмите Start, нажмите Settings и затем нажмите Printers and Faxes.

—или— Windows XP, Windows Server 2003 и Windows Server 2008 (с использованием классического представления меню Start): нажмите Start, нажмите Settings и затем нажмите Printers.

или Windows Vista: нажмите кнопку «Пуск», нажмите «Панель управления», затем в категории «Оборудование и звук» нажмите «Принтер».

Щелкните правой кнопкой мыши значок драйвера, затем выберите «Свойства».

Щелкни на вкладку Параметры устройства.

Разверни область для Устанавливаемых опций.

Выберите общий объем памяти, установленной в устройстве.

Рядом с Automatic Configuration выберите Update Now.

Используйте эту процедуру для снятия кассеты лотка Tray 2 или опционального лотка Tray 3.

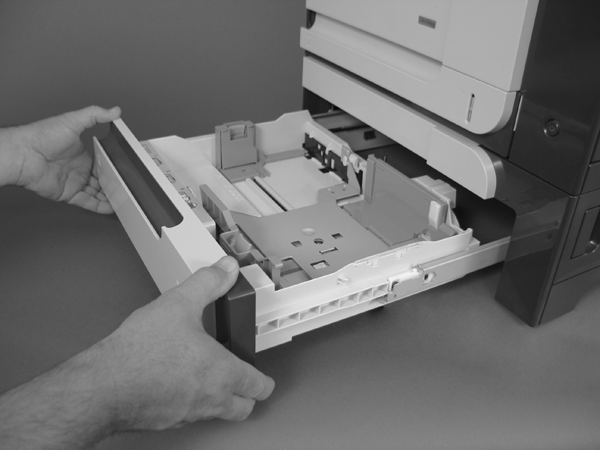

Извлеките лоток прямо из устройства до упора.

Осторожно поднимите лоток для его освобождения, затем удалите лоток.

Термоузел (Fuser) может быть горячим. Дайте достаточно времени после выключения устройства для охлаждения термоузла.

Возьмитесь за ручки и сожмите синие рычаги освобождения.

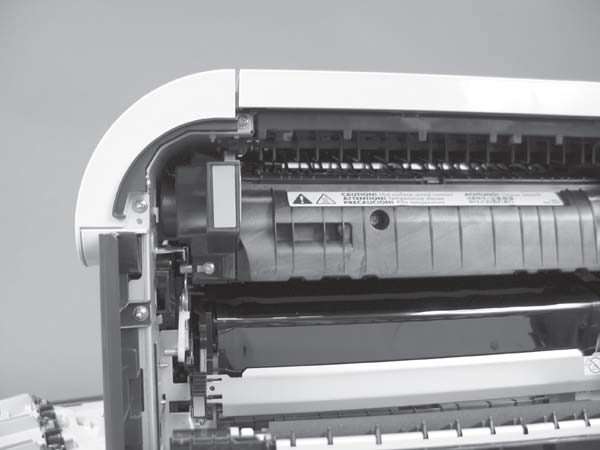

Извлеките термоузел (Fuser) прямо из устройства для его удаления.

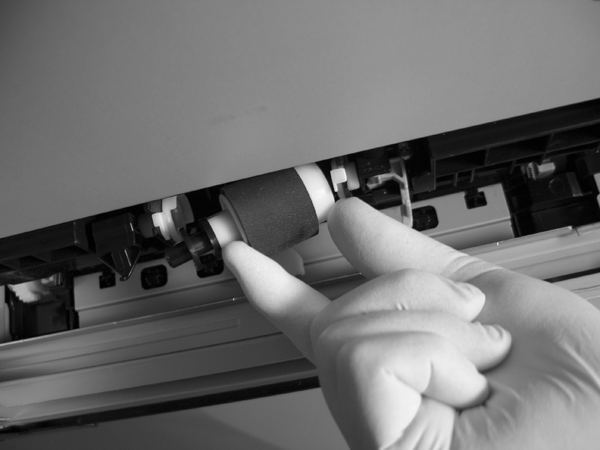

Не касайтесь пористой поверхности ролика, если вы не заменяете ролик. Жиры с кожи на ролике могут привести к проблемам с захватом бумаги.

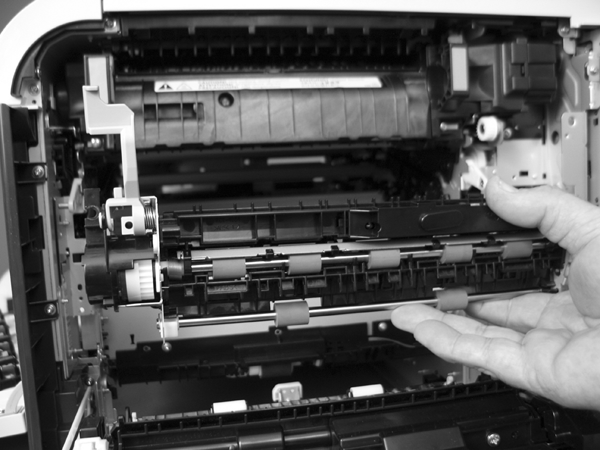

Посмотрите в полость лотка Tray 2 (где будет установлена кассета) и потяните вниз, чтобы освободить синий рычаг блокировки ролика.

При переустановке ролика несколько раз вращайте вал ролика, чтобы убедиться, что вал правильно входит в механизм привода. При входе вала в механизм привода вы должны услышать щелчок.

Потяните ролик к передней части устройства, чтобы освободить заднюю часть вала ролика.

Поверните вал ролика вниз и в сторону от устройства, затем сдвиньте ролик в сторону задней части устройства, чтобы освободить переднюю часть вала ролика.

Убедитесь, что ролик ориентирован правильно при переустановке (большой белый воротник должен быть расположен в сторону передней части устройства).

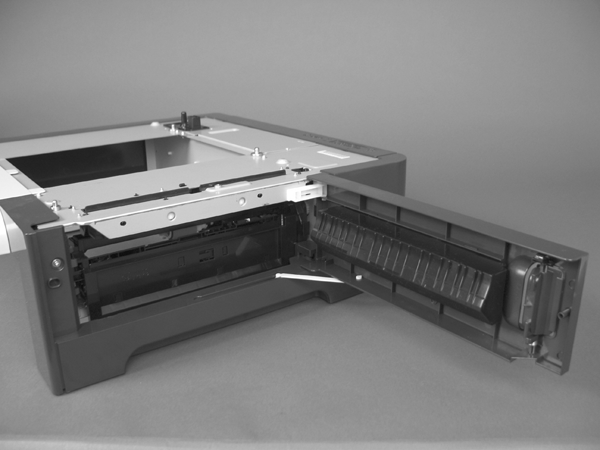

Ролики подачи Лотка 3 (Tray 3) ОСТОРОЖНО:

Найди ролики подачи и подачи бумаги Лотка 3 (Tray 3).

В этой процедуре устройство подачи показано передней стороной вверх для наглядности. Не требуется отделять продукт от устройства подачи для снятия этих роликов. Извлеки кассету, затем дотянись в полость и извлеки ролики.

Отпусти три фиксатора (позиция 1), затем извлеки ролики.

При переустановке роликов убедитесь, что ролики встали на место с щелчком.

Извлеки кассету Лотка 2, если она еще не снята для обслуживания. См. Кассета лотка на стр. 178.

Извлеки два винта (позиция 1), затем извлеки узел ролика разделения (позиция 2).

Не касайтесь пористой поверхности ролика, если вы не заменяете ролик. Жиры с кожи на ролике могут привести к проблемам с качеством изображения.

Используй синий рычаг (позиция 1) для опускания узла вторичного переноса.

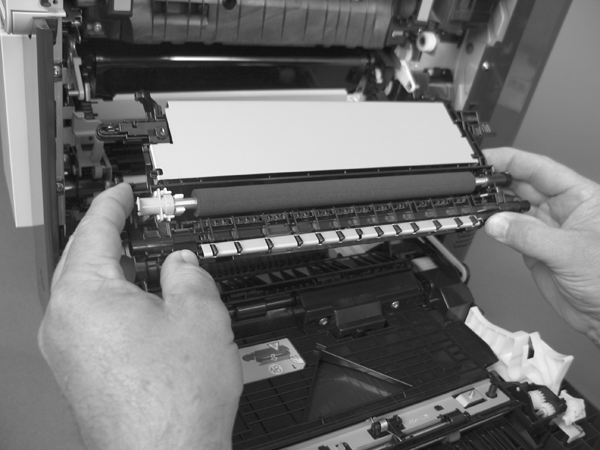

Возьмитесь за муфты (shaft collars) ролика передачи и поднимите передающий ролик (transfer roller) из устройства.

Рисунок 6-29 Извлечение ролика переноса (3 из 3) Переустановка ролика переноса При переустановке ролика переноса убедись, что штифты на втулках вала (позиция 1) совпадают с отверстиями в монтажном узле.

Вторичный узел передачи включает ролик передачи.

Используй синий рычаг (позиция 1) для опускания узла вторичного переноса.

Нажми на штифт со стороны рычага отпускания узла внутрь продукта для его отпускания, затем поднимите узел вверх.

Вытяни узел прямо из продукта для его извлечения.

Рисунок 6-33 Извлечение узла вторичного переноса (2 из 2) Переустановка узла вторичного переноса При переустановке узла нажимай и удерживай синий рычаг отпускания.

Не касайтесь черного пластикового ремня (ITB). Жиры с кожи и отпечатки пальцев на ремне могут привести к проблемам с качеством печати. Всегда размещайте промежуточный передающий ремень (ITB) на плоской поверхности в безопасном защищенном месте.

Используй синий рычаг (позиция 1) для опускания узла вторичного переноса.

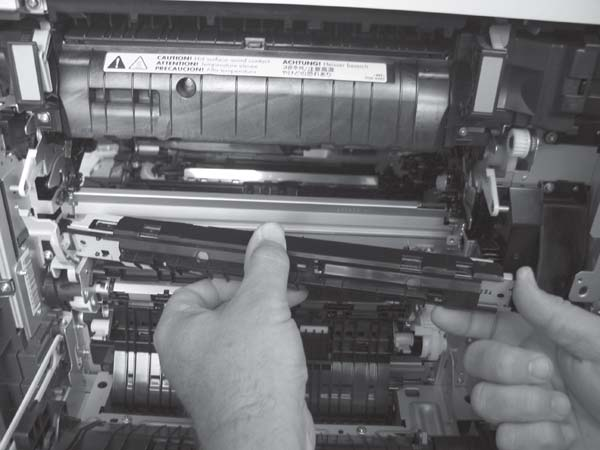

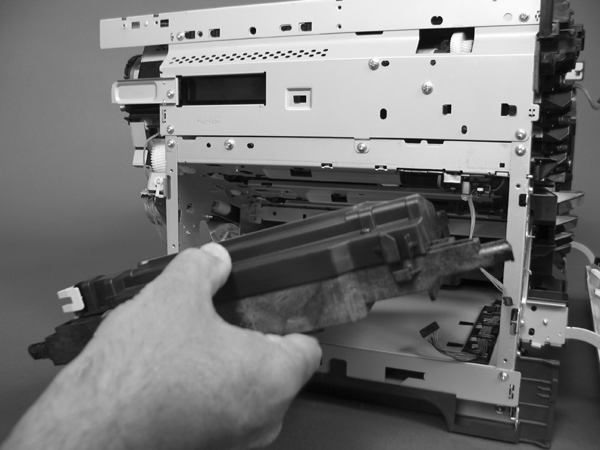

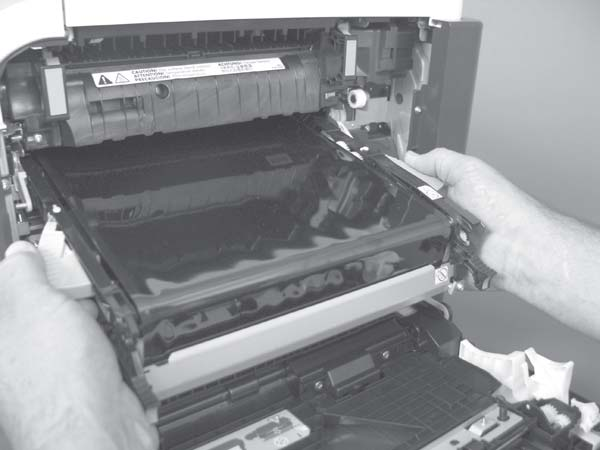

Возьмитесь за малые ручки на промежуточном передающем ремне (ITB) и вытащите его из устройства до расширения двух больших ручек с правой и левой сторон ремня.

Возьмитесь за большие ручки на промежуточном передающем ремне (ITB) и вытащите его прямо из устройства для удаления.

Промежуточный передающий ремень (ITB) — чувствительный компонент. Будьте осторожны при обращении с ремнем, чтобы не повредить его. Всегда размещайте промежуточный передающий ремень в безопасном защищенном месте.

Рисунок 6-37 Извлечение промежуточного ремня переноса (3 из 3) Совет по переустановке Если ты устанавливаешь новый ремень промежуточного переноса, убедись, что удалил всю упаковочную ленту (позиция 1) и защитный лист (позиция 2).

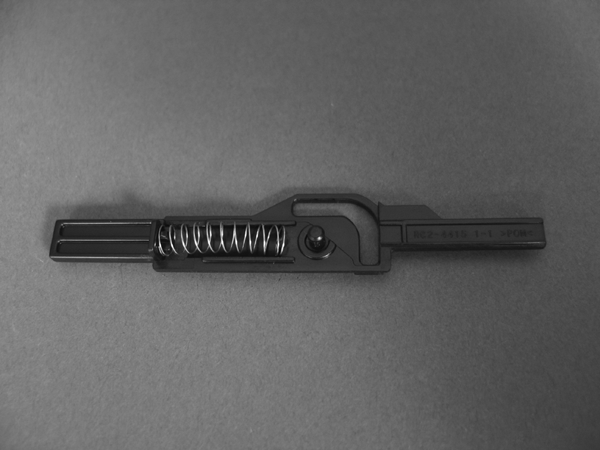

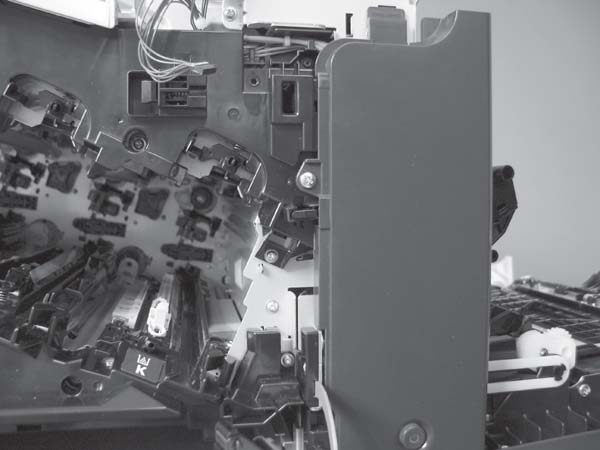

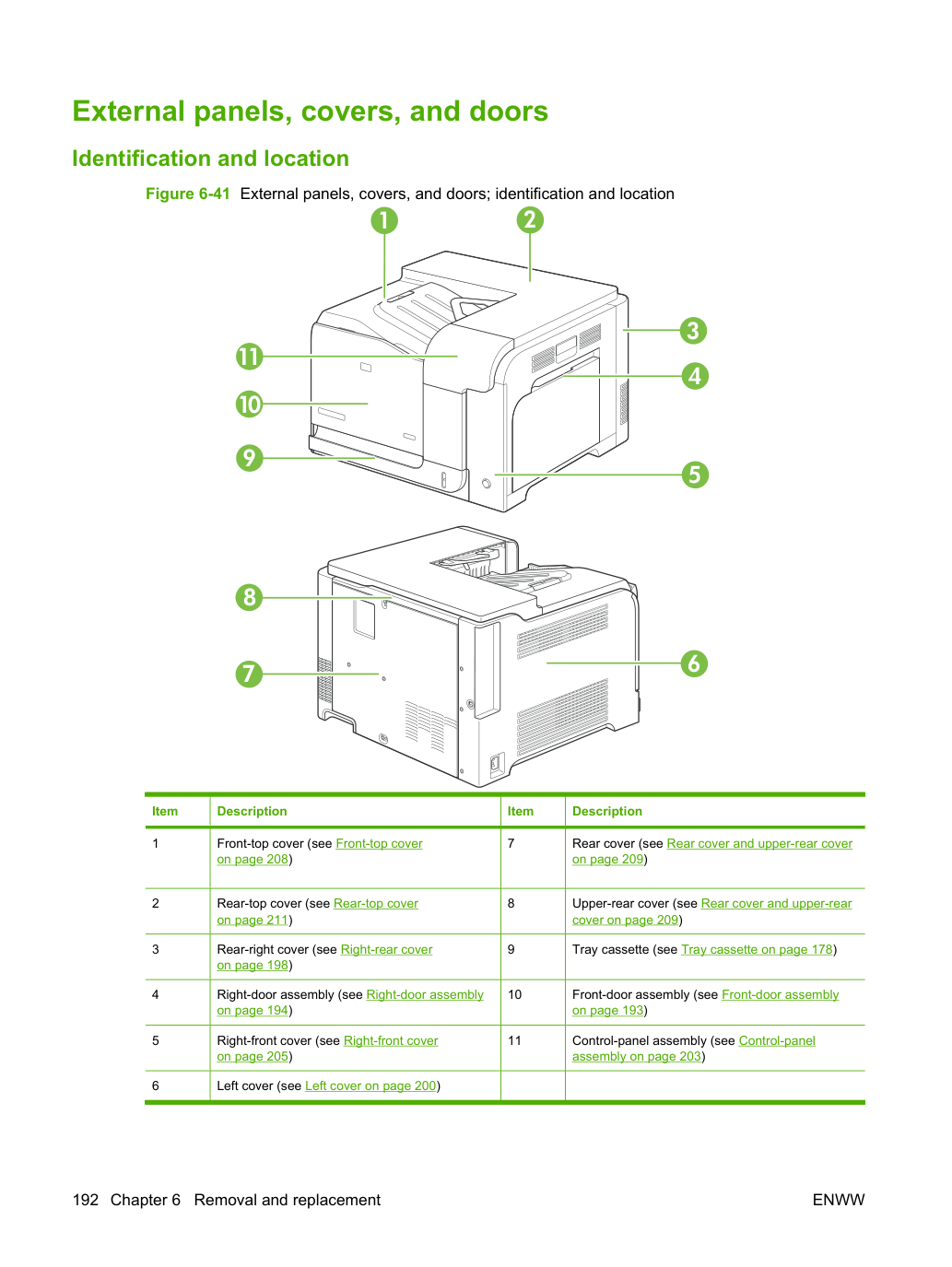

Отпусти один фиксатор (позиция 1), затем сдвинь стопор в сторону правого края продукта для его снятия.

Поддержи дверь, затем отпусти рычаг удержания двери внизу двери. Подними дверь для освобождения нижнего штифта петли, затем извлеки дверь.

Извлеки два винта (позиция 1), затем извлеки узел передней двери.

Небольшой стальной кронштейн на левой стороне двери не закреплен. Не потеряй кронштейн при снятии винта.

Закрой узел вторичного переноса.

Извлеки один винт (позиция 2), затем извлеки крышку (позиция 3).

Отсоедини два разъема (позиция 4), затем отпусти жгут проводов из направляющей (позиция 5).

Проще отсоединить нижний разъем, если сначала извлечь жгуты проводов из направляющей.

Извлеки узел правой двери.

Извлеки два винта (позиция 1) и отпусти один фиксатор (позиция 2).

Поверни нижнюю часть крышки от продукта, затем извлеки крышку.

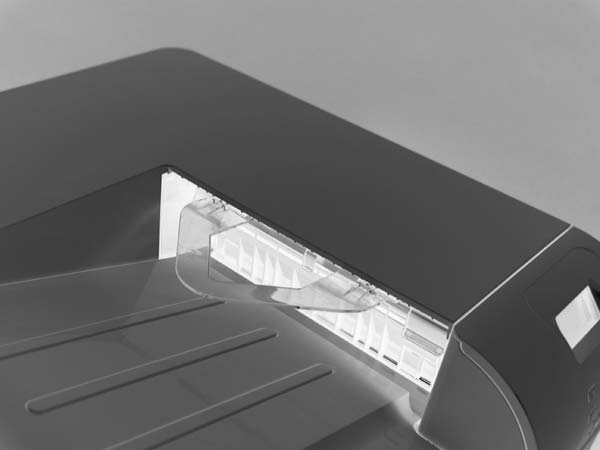

Отпусти задний край крышки и немного отдели крышку от продукта.

На рисунке ниже показана снятая крышка, чтобы видны были расположения фиксаторов. Перед продолжением отметь расположение монтажных фиксаторов.

Один фиксатор (позиция 2) легко повреждается при снятии крышки. Будь осторожен при снятии крышки.

Используй большой палец для нажатия на нижнюю переднюю часть крышки (около пунктирной линии на рисунке ниже), затем немного сдвинь крышку от передней двери для освобождения одного фиксатора.

Ты должен согнуть крышку достаточно, чтобы освободить передний край крышки, но не повреди фиксатор на нижнем переднем краю крышки. См. позицию 2 на рисунке 6-57 Извлечение левой крышки (3 из 5) на стр. 201.

Сдвинь крышку в сторону задней части продукта и поверни ее от продукта, затем извлеки крышку.

Откройте переднюю дверцу и правую дверцу.

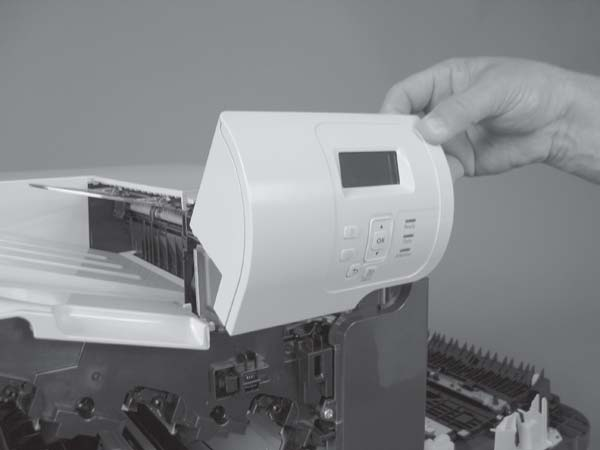

Поднимите узел панели управления вверх, затем поверни верхнюю часть узла от продукта.

Узел панели управления прикреплен к продукту разъемом жгута проводов.

Отсоедини один разъем (позиция 3), затем извлеки узел панели управления.

Перед тем как продолжить, извлеки следующие компоненты:

Узел панели управления. См. Узел панели управления на стр. 203.

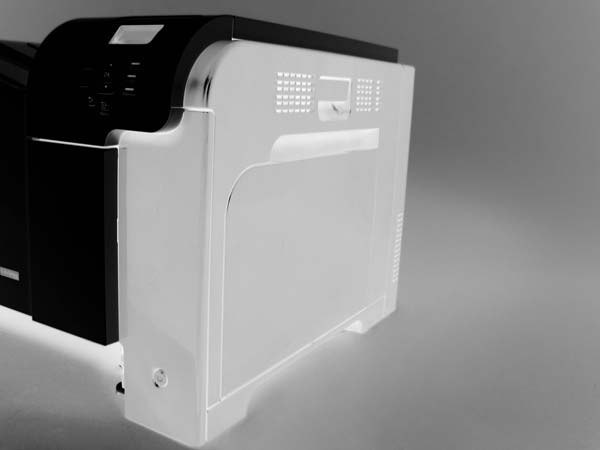

Снимите правую переднюю крышку ПРИМЕЧАНИЕ:

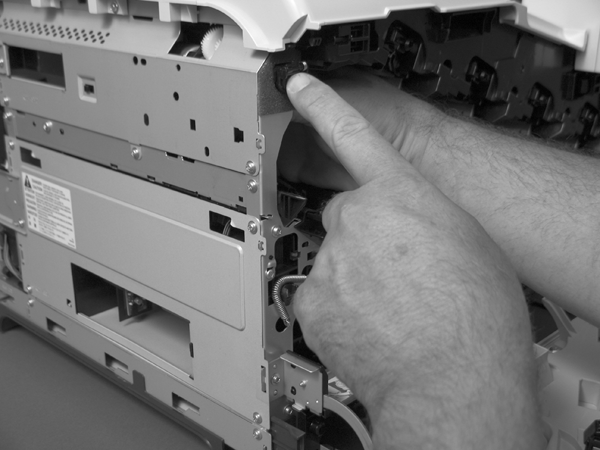

Будь осторожен. При снятии крышки не смещай кнопку питания. Если кнопка смещена, см. Переустановка кнопки питания на стр. 207 для ее переустановки.

Перед продолжением отметь расположения фиксаторов внизу крышки.

Потяни крышку вниз для освобождения трех фиксаторов (позиция 3).

Это может быть проще, если ты разместишь продукт на краю рабочей поверхности, чтобы было место для скольжения крышки вниз. Или ты можешь попытаться вставить небольшую плоскую отвертку за крышку и осторожно отогнуть крышку от продукта, пока тянешь крышку вниз для освобождения фиксаторов.

Поверни нижнюю часть крышки от продукта, затем потяни крышку вниз для ее снятия.

Рисунок 6-68 Извлечение правой передней крышки (5 из 5) Переустановка кнопки питания Защелкни кнопку питания в держатели на крышке. Убедись, что пружина установлена правильно.

Перед тем как продолжить, извлеки следующие компоненты:

Левая крышка. См. Левая крышка на стр. 200.

Узел панели управления. См. Узел панели управления на стр. 203.

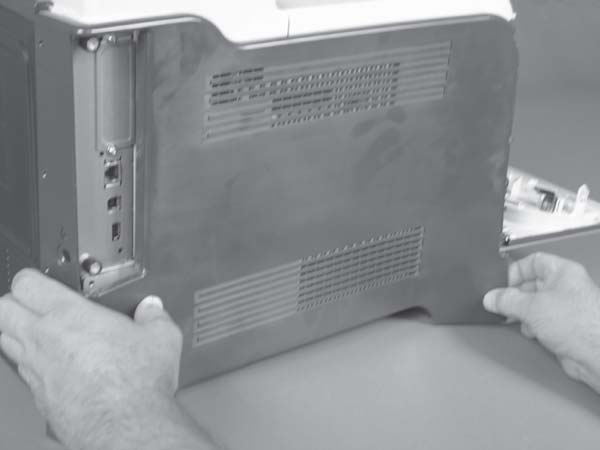

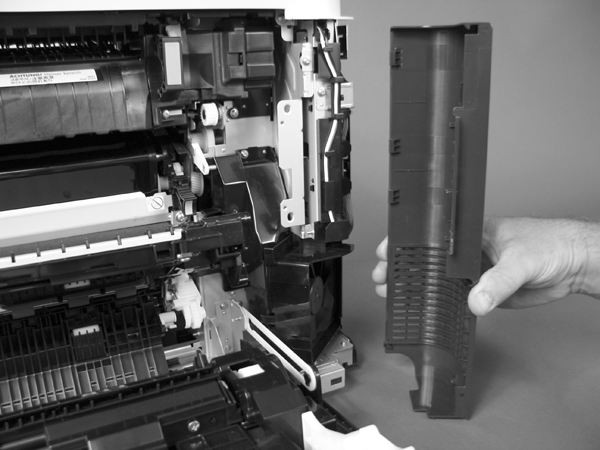

Сдвинь крышку в направлении левой стороны устройства для её освобождения, затем снимите крышку.

Задняя крышка и верхняя задняя крышка. Перед началом снимите следующие компоненты:

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

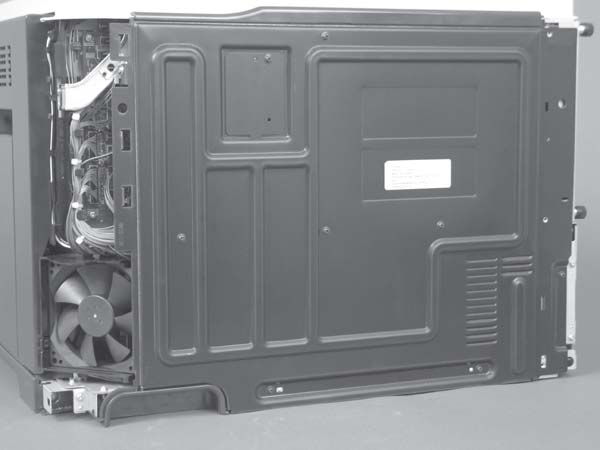

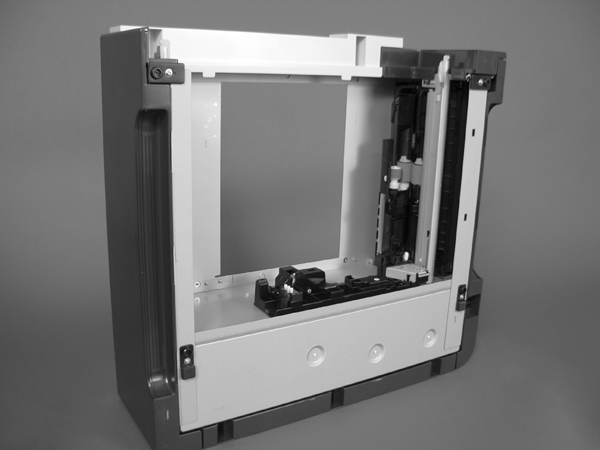

Сдвинь крышку в направлении вентилятора для её снятия.

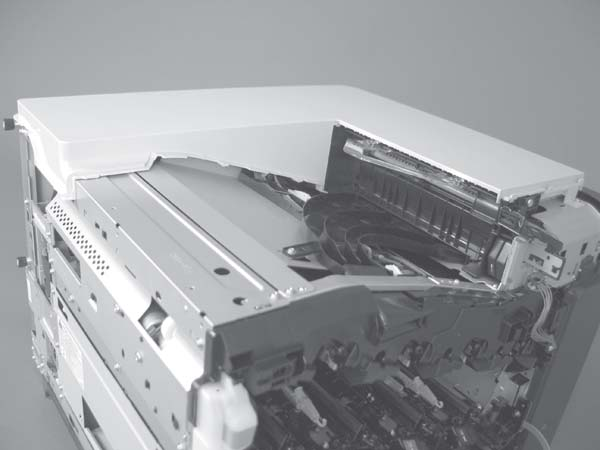

Сдвинь верхнюю заднюю крышку влево для освобождения, затем отдели верхнюю заднюю крышку от задней крышки.

Перед тем как продолжить, извлеки следующие компоненты:

Левая крышка. См. Левая крышка на стр. 200.

Узел панели управления. См. Узел панели управления на стр. 203.

Передняя верхняя крышка. См. Передняя верхняя крышка на странице 208.

Задняя крышка и задняя верхняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

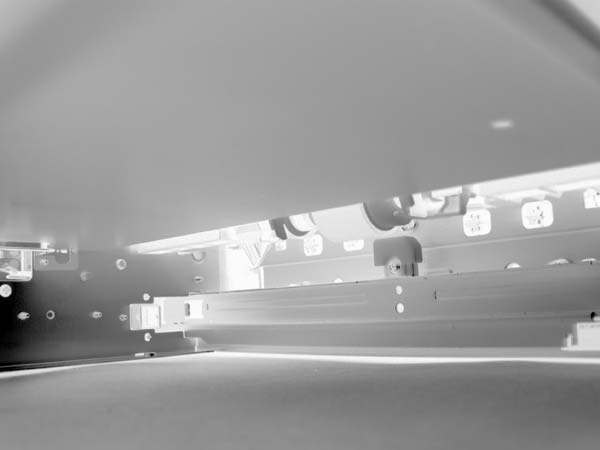

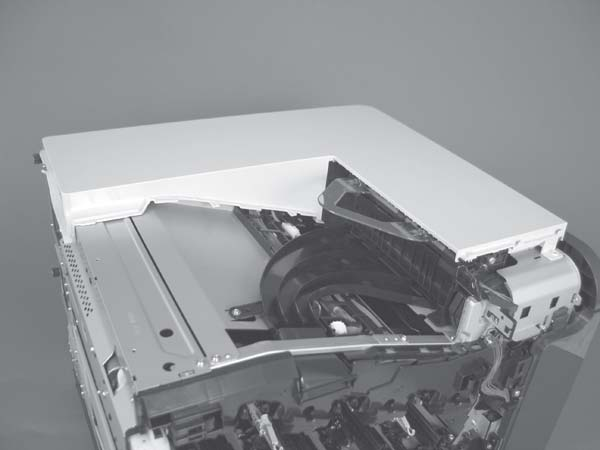

Сдвинь крышку в направлении левой стороны устройства для её освобождения, затем снимите крышку.

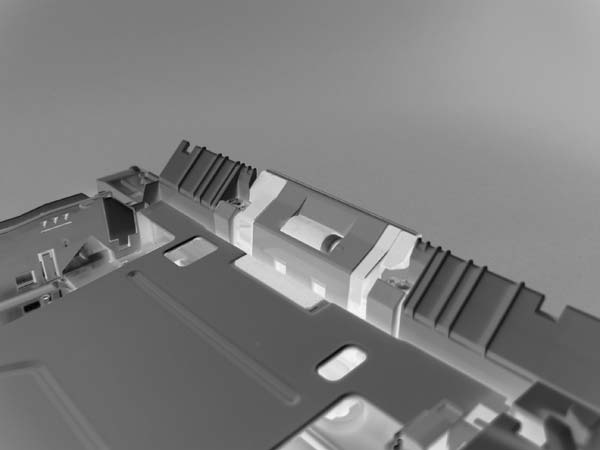

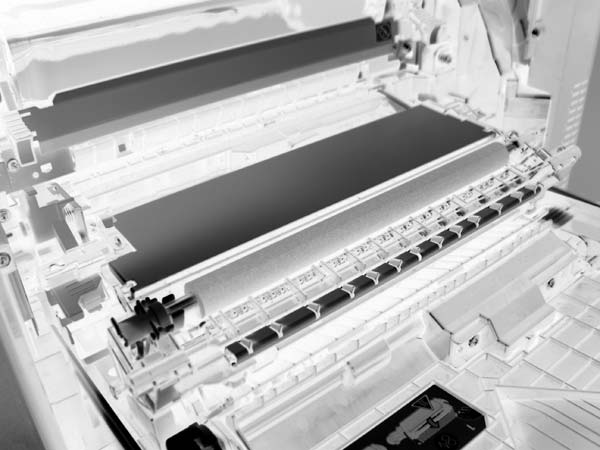

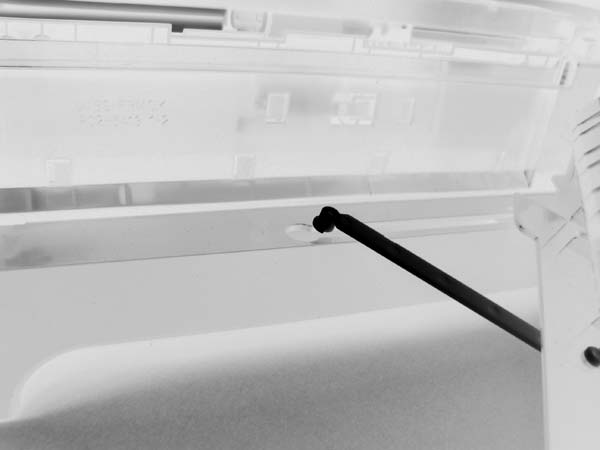

Открой Лоток 1, освободи два фиксатора (позиция 1), затем поверни крышку ролика в стороне от устройства для его снятия.

Надави вдоль верхнего края крышки для лёгкого освобождения фиксаторов.

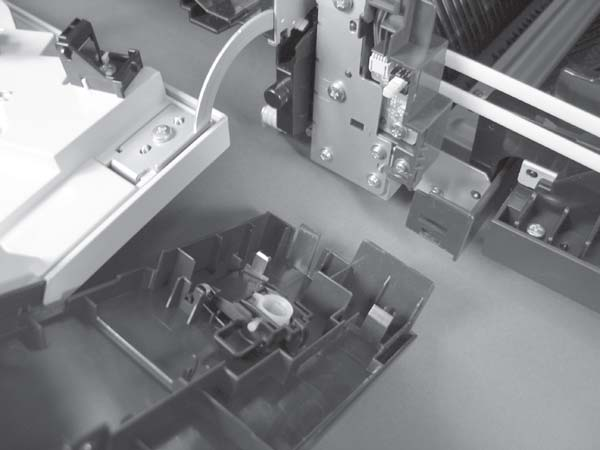

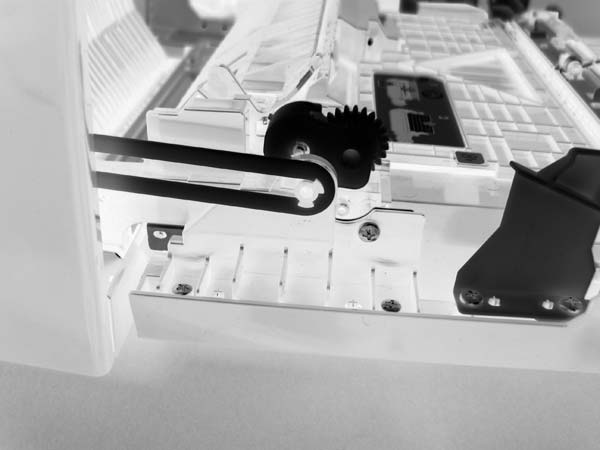

Освободи два фиксатора и поверни узел ролика в стороне от устройства для его снятия.

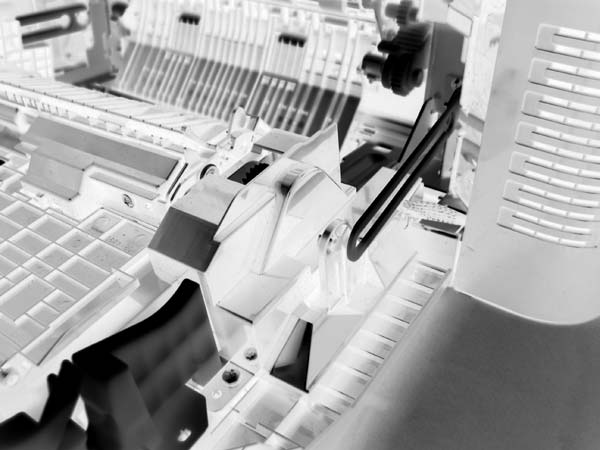

Может быть проще освободить соленоид пластину подборочного ролика Лотка 1, затем вручную повернуть ролик в правильное положение для его снятия.

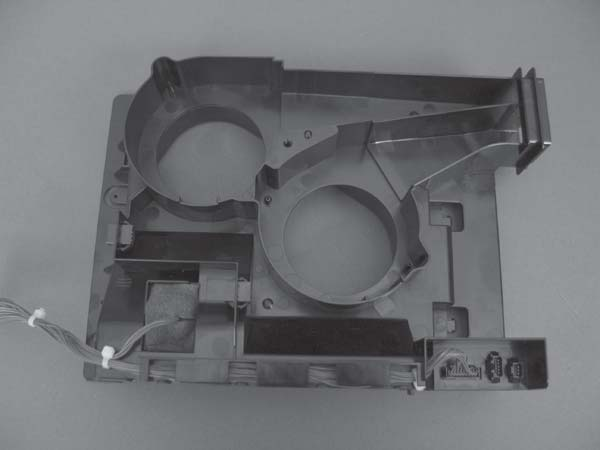

Вентилятор доставки, вентилятор картриджа и датчик окружающей среды. Перед началом снимите следующие компоненты:

Левая крышка. См. Левая крышка на стр. 200.

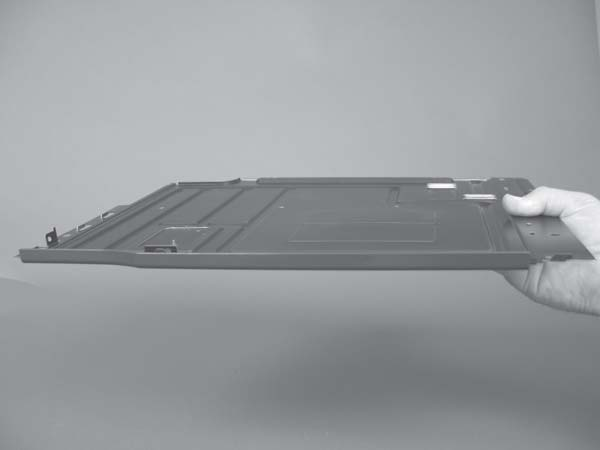

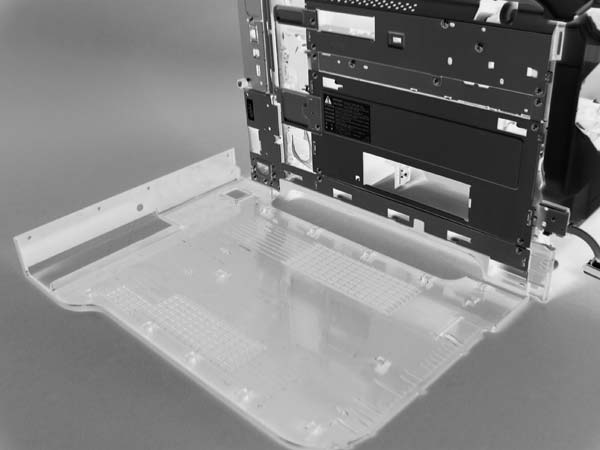

Снимите пять винтов (позиция 1), затем снимите штампованную пластину (позиция 2).

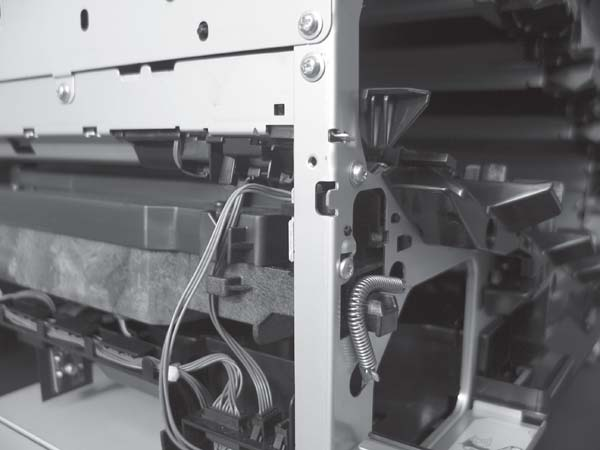

Отсоедини больший разъём с правой стороны снизу. Отсоедини два меньших разъёма с правой стороны сверху.

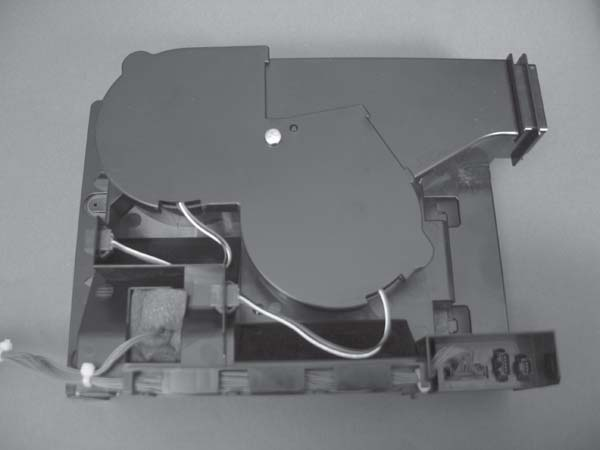

Освободи два фиксатора (позиция 4), затем сдвинь узел вентилятора доставки и вентилятора картриджа в направлении стороны источника питания устройства для его освобождения.

Слегка вытащи узел из устройства, отсоедини два разъёма (позиция 5), затем снимите узел.

Снимите один винт (позиция 6), затем снимите крышку (позиция 7).

Отсоедини два разъёма (позиция 8), затем снимите вентиляторы (позиция 9).

Снимите антистатическую пену (позиция 10).

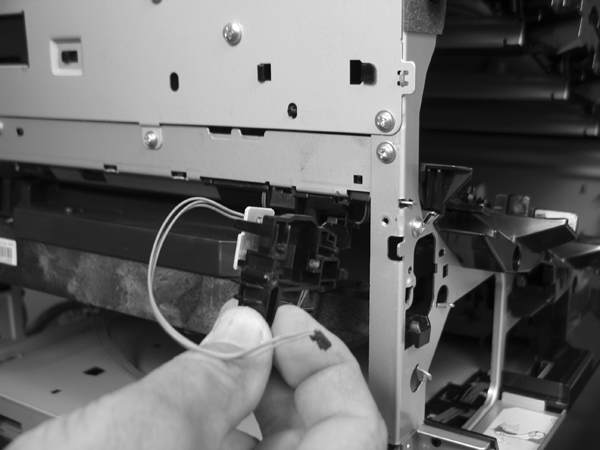

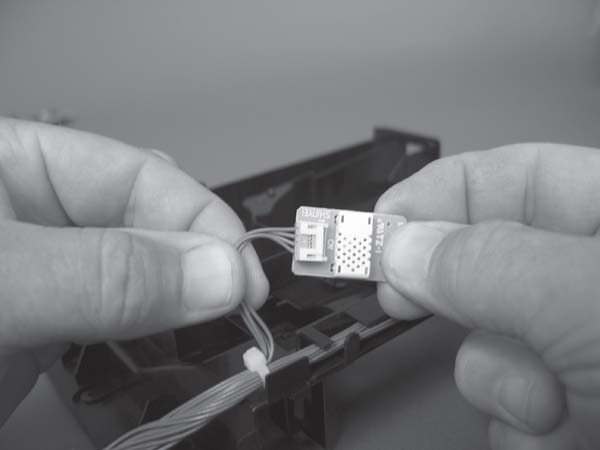

Отсоедини один разъём (позиция 12), затем снимите датчик окружающей среды.

Перед тем как продолжить, извлеки следующие компоненты:

Узел сбора тонера. См. Узел сбора тонера на странице 173.

Левая крышка. См. Левая крышка на стр. 200.

Снимите пять винтов (позиция 1), затем снимите штампованную пластину (позиция 2).

При переустановке датчика убедитесь, что фиксатор (позиция 5) на корпусе датчика полностью входит в паз корпуса устройства.

Снимите датчик остаточного тонера.

Перед тем как продолжить, извлеки следующие компоненты:

Узел сбора тонера. См. Узел сбора тонера на странице 173.

Промежуточный ленточный конвейер (ITB). См. Промежуточный ленточный конвейер (ITB) на странице 188.

Левая крышка. См. Левая крышка на стр. 200.

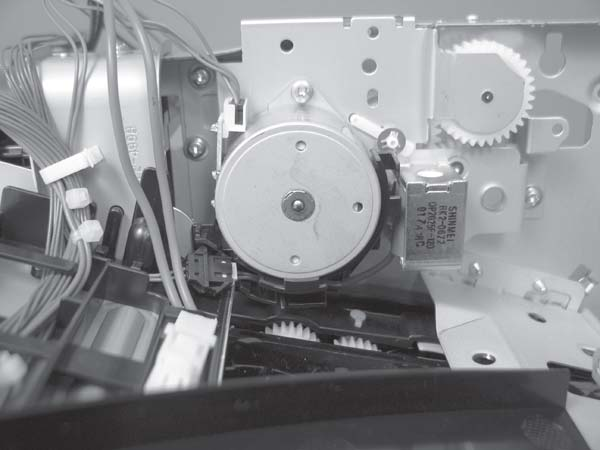

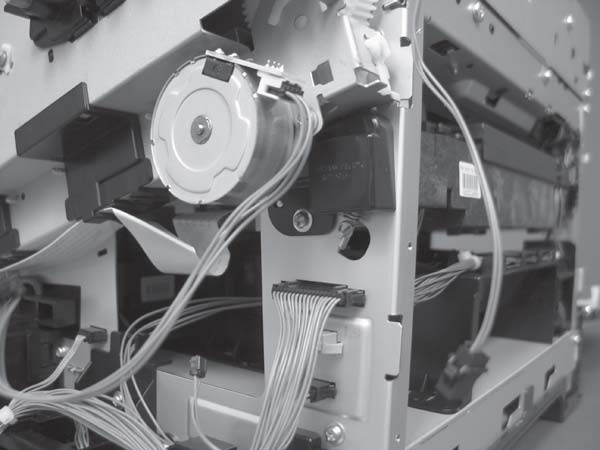

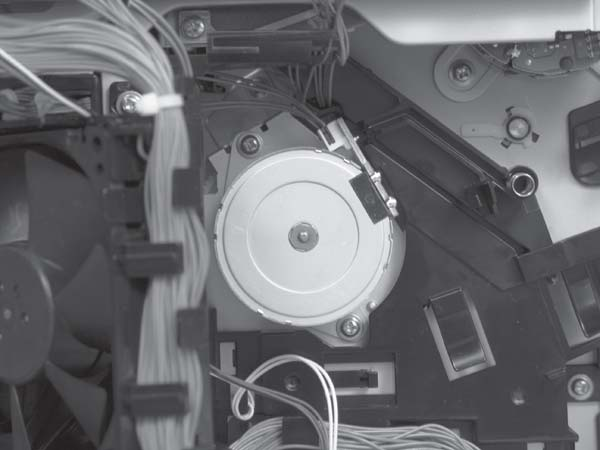

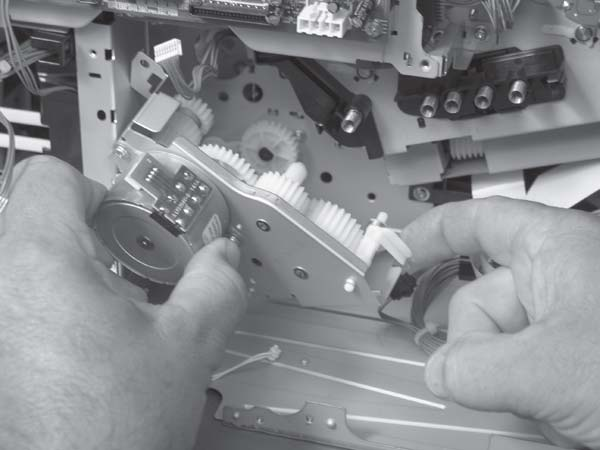

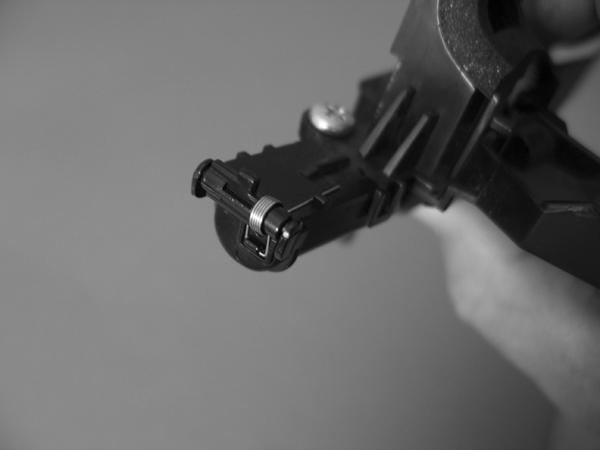

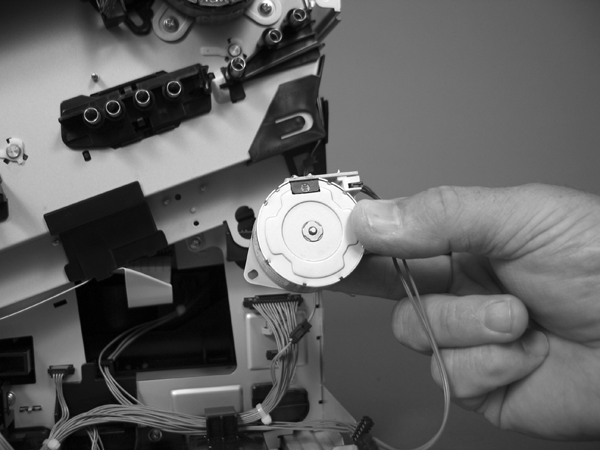

Снимите двигатель подачи остаточного тонера. ПРИМЕЧАНИЕ:

Внимание. Не допусти смещение дверцы сбора остаточного тонера при снятии узла.

Если дверца смещена, см. Переустановка дверцы сбора остаточного тонера на странице 226 для её переустановки.

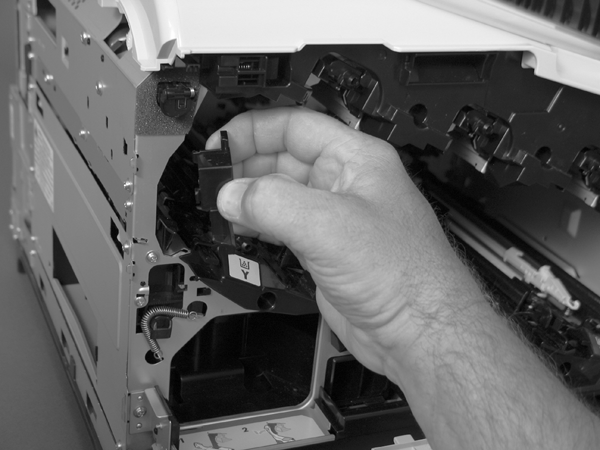

Освободи один фиксатор (позиция 1) одновременно с поддержкой крышки (позиция 2).

Поддержи узел, затем снимите два винта (позиция 4).

Внимание. Не допусти смещение дверцы сбора остаточного тонера при снятии узла. Если дверца смещена, см. Переустановка дверцы сбора остаточного тонера на странице 226 для её переустановки.

Вдави узел в устройство для его освобождения.

Переустановка дверцы сбора остаточного тонера Защёлкни дверцу сбора остаточного тонера в держатели на узле. Убедитесь, что пружина установлена правильно.

Перед тем как продолжить, извлеки следующие компоненты:

Узел вторичного переноса. См. Узел вторичного переноса на странице 186.

Промежуточный ленточный конвейер (ITB). См. Промежуточный ленточный конвейер (ITB) на странице 188.

Сдвинь затвор в направлении правой стороны устройства. Удерживай затвор в этом положении для следующего шага.

Осторожно отдели узел от устройства. Жгуты проводов узла всё ещё подключены к устройству.

Не повреди затвор при его прохождении через шасси.

Отсоедини два разъёма (позиция 2) на задней стороне узла.

Надави на фиксирующий фиксатор для освобождения удерживающего механизма (позиция 3), затем отдели удерживающий механизм от узла.

Удерживающий механизм остаётся подключённым к жгуту проводов и отсоединяется от узла.

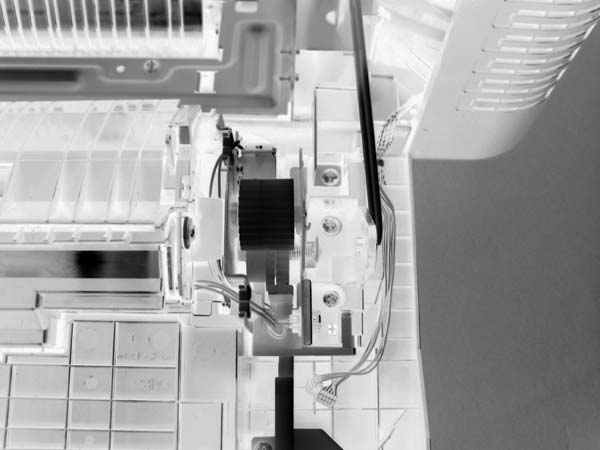

Вентилятор источника питания и направляющая вентилятора. Перед началом снимите следующие компоненты:

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Нет необходимости отделять верхнюю заднюю крышку от задней крышки для извлечения вентилятора блока питания.

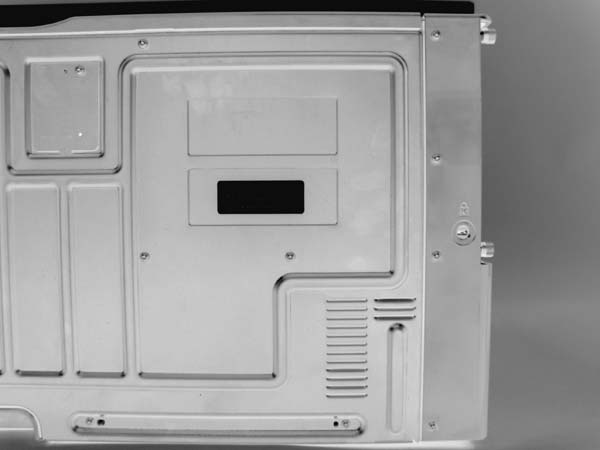

Отсоедини один разъем (позиция 1; J119) и освободи жгуты проводов от направляющей (позиция 2).

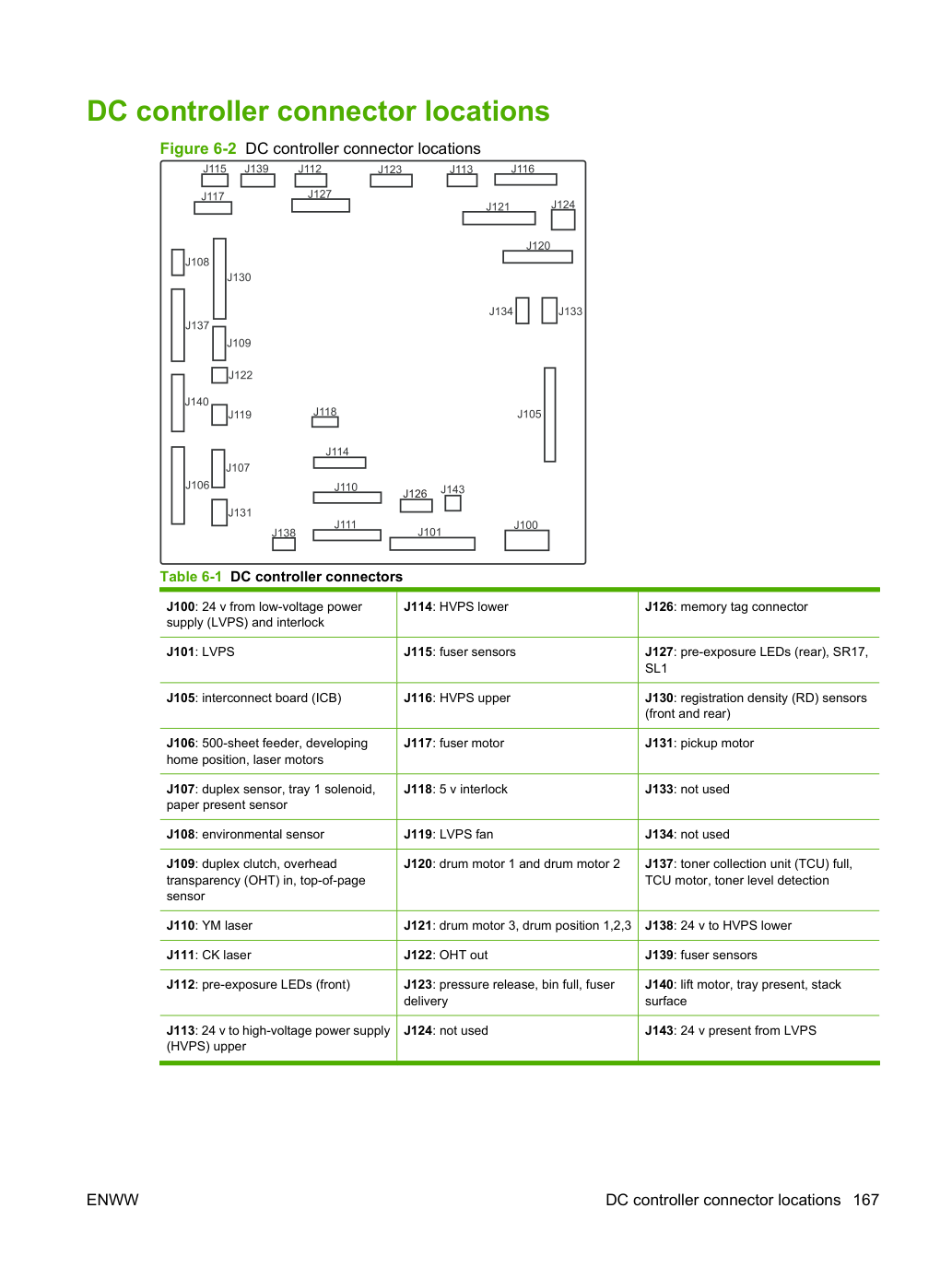

Для определения расположения разъемов контроллера постоянного тока см. Расположение разъемов контроллера постоянного тока на стр. 167.

Для извлечения только вентилятора: Отпусти два фиксатора (позиция 3), затем извлеки вентилятор из воздуховода.

При переустановке вентилятора воздух должен поступать в устройство. Посмотри на стрелки, выштампованные на корпусе вентилятора, которые указывают направление потока воздуха.

Для извлечения вентилятора и воздуховода: Удали один винт (позиция 4), затем освободи жгуты проводов от направляющих на воздуховоде.

Для извлечения вентилятора и воздуховода: Отпусти один фиксатор (позиция 5), затем извлеки вентилятор и воздуховод (позиция 6).

Перед тем как продолжить, извлеки следующие компоненты:

Узел вторичного переноса. См. Узел вторичного переноса на странице 186.

Промежуточный ленточный конвейер (ITB). См. Промежуточный ленточный конвейер (ITB) на странице 188.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Нет необходимости отделять верхнюю заднюю крышку от задней крышки для извлечения узла регистрации.

Узел датчика RD. См. Узел датчика регистрации плотности (RD) на стр. 227.

Извлечение узла датчика RD значительно облегчает переустановку узла регистрации.

Вентилятор блока питания и воздуховод. См. Вентилятор блока питания и воздуховод на стр. 230.

Извлеки узел регистрации.

Если установлен новый узел регистрации, необходимо использовать меню панели управления для сброса счетчика регистрационного ролика.

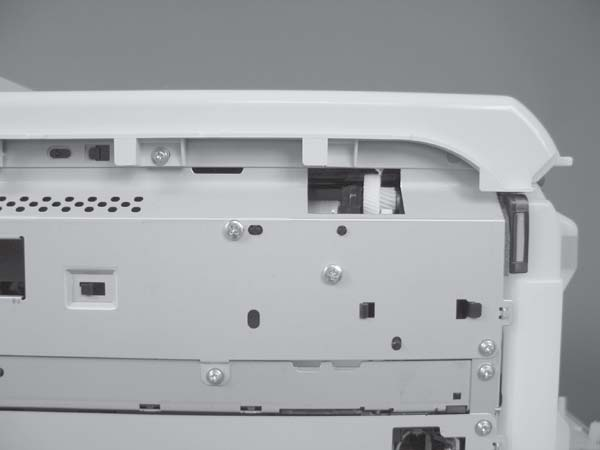

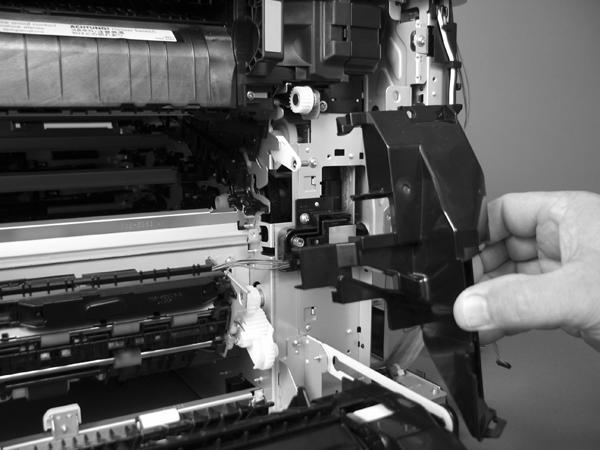

Потяни крышку вниз для отпускания одного фиксатора, затем поверни крышку от устройства для извлечения.

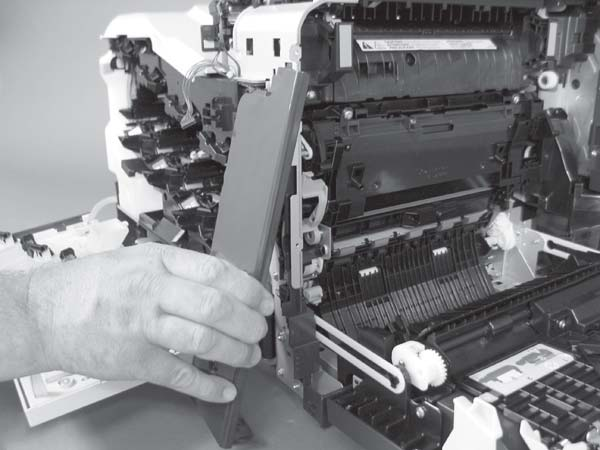

Отпусти два зеленых фиксатора (позиция 2), затем опусти направляющую подачи.

Убедись, что направляющая подачи защелкивается в закрытое положение при переустановке узла регистрации.

Отдели узел от устройства, отпусти один фиксатор (позиция 4), затем извлеки крышку (позиция 5).

Узел все еще присоединен к устройству жгутами проводов.

Отсоедини один разъем (позиция 6), затем освободи жгут проводов от фиксатора.

Отсоедини три разъема (позиция 7) с тыльной стороны узла, затем освободи провода от фиксаторов.

При переустановке узла регистрации убедись, что он правильно расположен в устройстве. Фиксаторы узла должны входить в пазы шасси устройства, и узел должен плотно прилегать к шасси устройства.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Нет необходимости отделять верхнюю заднюю крышку от задней крышки для извлечения объединительной платы (ICB).

Не снимайте ICB с изделия и не устанавливайте его в другое изделие. Несоблюдение этого предупреждения приведет к серьезному повреждению изделия и сделает его непригодным для использования. Компания HP рекомендует уничтожить снятый ICB, чтобы его невозможно было случайно установить в другое изделие.

Отсоедини один разъем (позиция 1; J105), затем удали один винт (позиция 2).

Осторожно поверни и сдвинь объединительную плату (ICB) вверх и от шасси, затем отсоедини два разъема (позиция 3).

Контроллер постоянного тока и лоток. Перед началом извлеки следующие компоненты:

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Нет необходимости отделять верхнюю заднюю крышку от задней крышки для извлечения контроллера постоянного тока PCA.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

При извлечении контроллера постоянного тока для доступа к другому компоненту пропусти третий шаг и оставь контроллер постоянного тока прикрепленным к металлическому подносу.

Извлеките модуль DC контроллера ПРЕДУПРЕЖДЕНИЕ:

Удали один винт (позиция 1), затем удали металлический кронштейн (позиция 2).

Отсоедини все разъемы.

Расположения разъемов J124, J133 и J134 не используются.

Удали четыре винта (позиция 3), затем удали контроллер постоянного тока PCA.

При извлечении контроллера постоянного тока для доступа к другому компоненту пропусти этот шаг и оставь контроллер постоянного тока прикрепленным к металлическому подносу.

При необходимости удали четыре винта (позиция 4), удали направляющую проводов (позиция 5), затем удали металлический поднос.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Нет необходимости отделять верхнюю заднюю крышку от задней крышки для извлечения источника питания низкого напряжения.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Извлечение объединительной платы (ICB) как отдельного компонента необходимо только при замене источника питания. Если ты извлекаешь источник питания для доступа внутри устройства, рекомендуется оставить объединительную плату (ICB) установленной на узле источника питания.

Корзина форматера присоединена к LVPS. Снимите оба компонента как узел. После этого можете снять корзину форматера с LVPS.

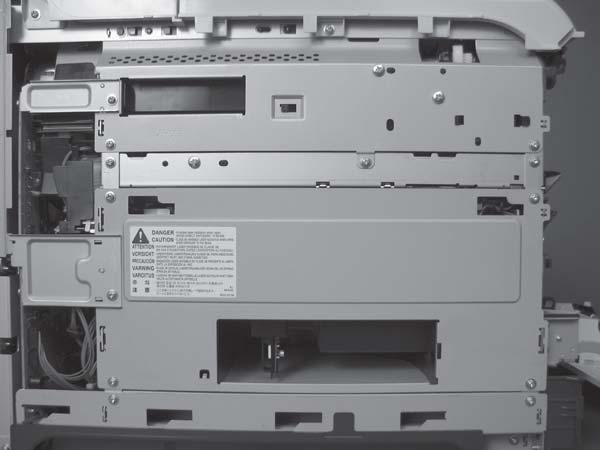

Снимите источник питания низкого напряжения ВНИМАНИЕ:

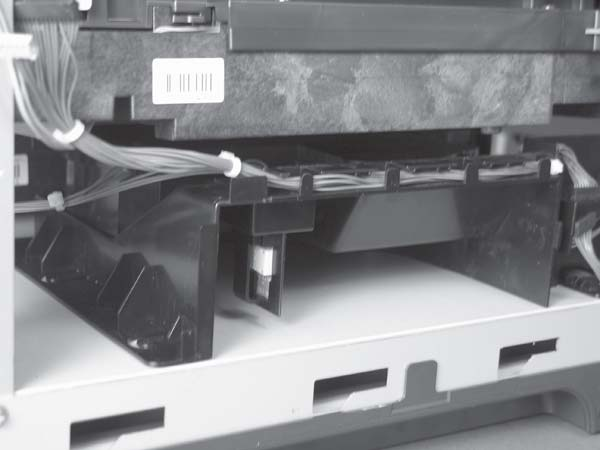

Отсоедини шесть разъемов (позиция 1; J100, J101, J143 на контроллере постоянного тока PCA).

Если объединительная плата (ICB) извлекается вместе с источником питания, как отмечено в списке выше, также отсоедини один FFC (J105) на контроллере постоянного тока и разъем на вершине объединительной платы (ICB).

Нажми на фиксирующий язычок для отпускания фиксатора (позиция 2), затем отдели фиксатор от узла.

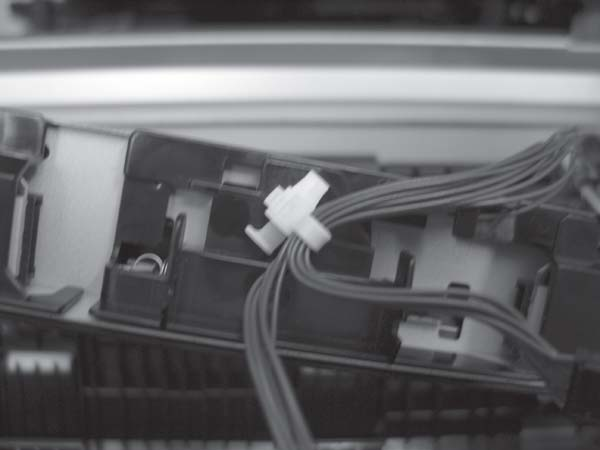

Удерживающий механизм остаётся подключённым к жгуту проводов и отсоединяется от узла.

Удали три винта (позиция 3), затем удали ручку (позиция 4).

На рисунке ниже показана снятая ICB.

Поверни клетку форматтера в сторону от верхней части устройства.

Сними четыре винта (позиция 7), затем отделите клетку форматтера от низковольтного блока питания.

Если ты извлекаешь источник питания для внутреннего доступа к устройству, ты можешь оставить клетку форматтера установленной на шасси источника питания.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Не требуется отделять верхнюю заднюю крышку от задней крышки для снятия нижнего высоковольтного блока питания.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

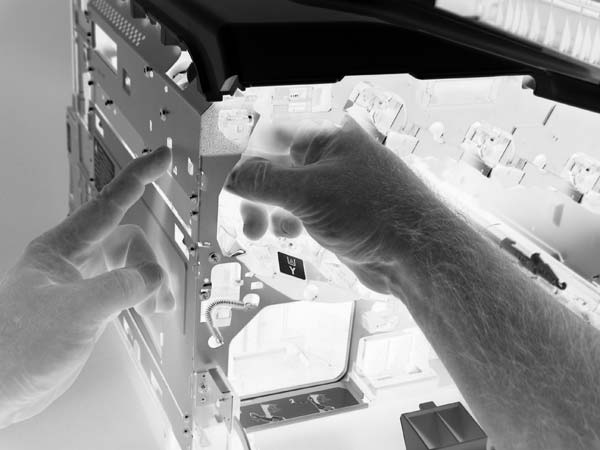

Извлеки нижнюю часть высоковольтного источника питания. ВНИМАНИЕ:

Отсоедини два разъема (позиция 1), затем сними три винта (позиция 2).

Используя отвертку с плоским лезвием, осторожно сними три фиксирующие скобы (позиция 3).

Не повреди печатную плату отверткой.

Отсоедини один разъем (позиция 4; J114), затем освободи пять скоб (позиция 5).

Переустанови нижнюю часть высоковольтного источника питания. При переустановке источника питания посмотри в отверстия в печатной плате и убедись, что контакты высокого напряжения правильно прилегают к печатной плате.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Не требуется отделять верхнюю заднюю крышку от задней крышки для снятия двигателя отключения разработки.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

Нижний высоковольтный блок питания. См. Нижний высоковольтный блок питания (HVPS-D) на странице 248.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Не требуется отделять верхнюю заднюю крышку от задней крышки для снятия двигателя подачи.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

Нижний высоковольтный блок питания. См. Нижний высоковольтный блок питания (HVPS-D) на странице 248.

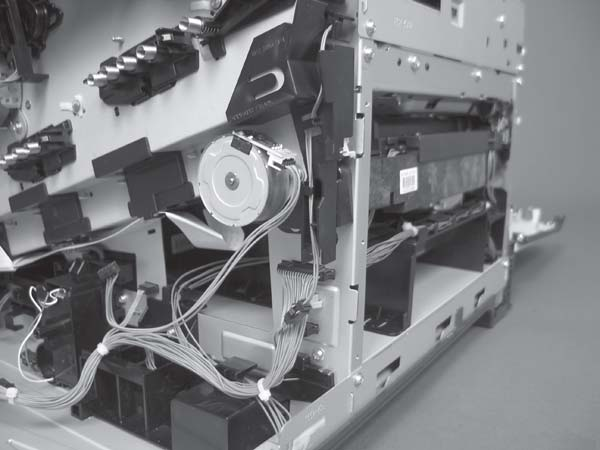

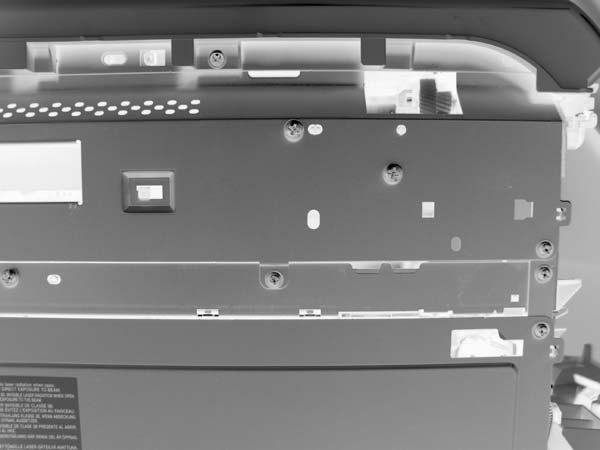

Сними двигатель подачи Отсоедини один разъем (позиция 1), сними два винта (позиция 2), затем сними двигатель.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Не требуется отделять верхнюю заднюю крышку от задней крышки для снятия узла привода подъемника.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

Нижний высоковольтный блок питания. См. Нижний высоковольтный блок питания (HVPS-D) на странице 248.

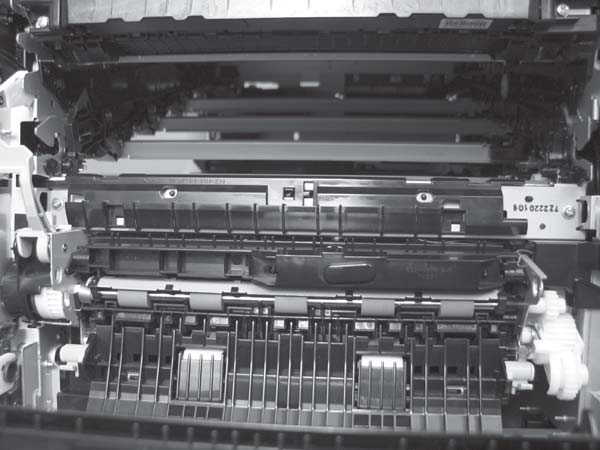

Отсоедини три разъема (позиция 1), затем освободи жгут проводов от фиксаторов.

Сними пять винтов (позиция 2), затем сними узел.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Не требуется отделять верхнюю заднюю крышку от задней крышки для снятия узла привода подачи кассеты.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

Нижний высоковольтный блок питания. См. Нижний высоковольтный блок питания (HVPS-D) на странице 248.

Сними узел привода подачи кассеты ПРИМЕЧАНИЕ:

Для снятия только двигателя подачи см. Двигатель подачи на странице 253.

Удали один винт (позиция 1), затем удали металлический кронштейн (позиция 2).

Отсоедини один разъем (позиция 4; J119), сними один винт (позиция 5), затем освободи жгут проводов от направляющих.

Освободи один язычок (позиция 6), затем сними вентилятор и воздуховод вентилятора (позиция 7).

Отсоедини пять разъемов (позиция 8; J110, J111 на печатной плате DC controller), освободи гибкие кабели от направляющей (позиция 9), затем освободи жгуты проводов от направляющих.

Освободи один язычок (позиция 10), затем сними направляющую.

Освободи один язычок (позиция 11), затем сними направляющую.

Сними два винта (позиция 12), затем сними кронштейн высокого напряжения (позиция 13).

Осторожно снимите узел.

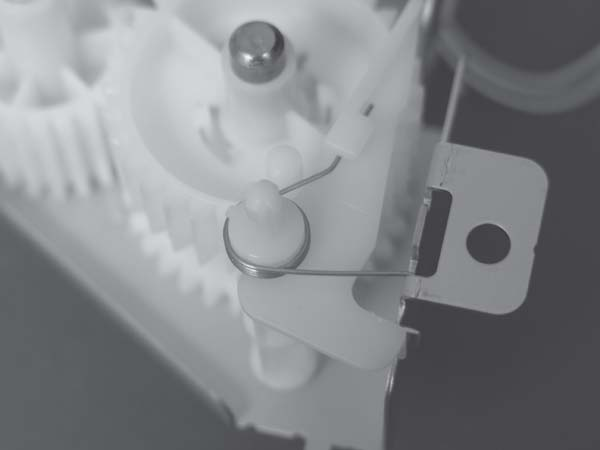

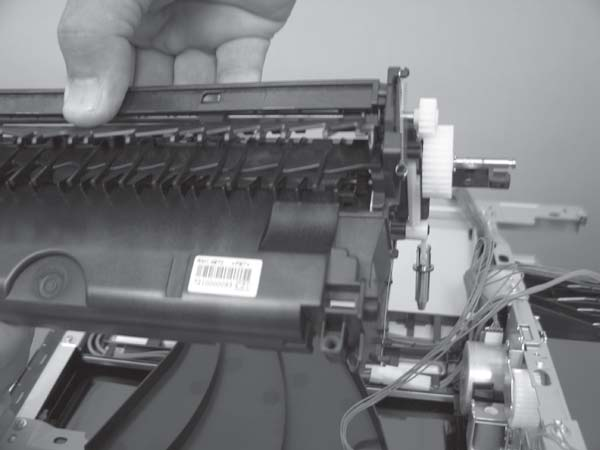

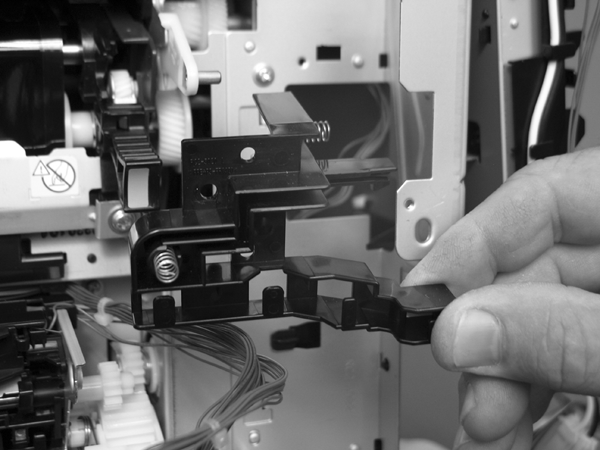

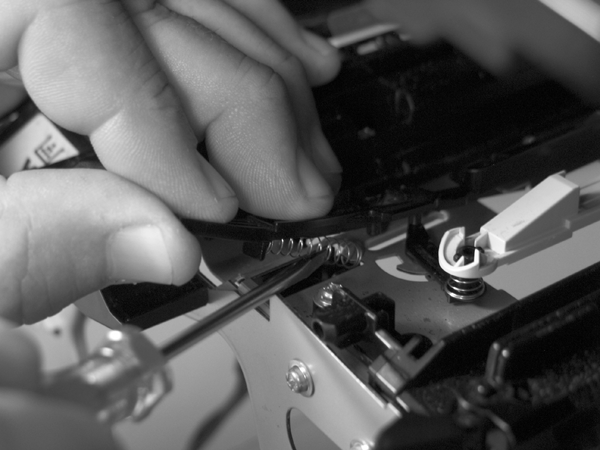

Шестерни, рычаг и пружина на узле не закреплены. Используй палец для удержания рычага и пружины при снятии узла. Если шестерни, рычаг или пружина сместятся, см. Переустановка узла привода подачи кассеты на странице 261.

Убедись, что пружинная шестерня (позиция 1) установлена правильно.

Убедись, что пружина (позиция 2) установлена правильно.

Убедись, что шестерни, рычаг и пружина установлены правильно.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Не требуется отделять верхнюю заднюю крышку от задней крышки для снятия узла подачи кассеты.

Узел регистрации. См. Узел регистрации на странице 233.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

Нижний высоковольтный блок питания. См. Нижний высоковольтный блок питания (HVPS-D) на странице 248.

Узел привода подачи кассеты. См. Узел привода подачи кассеты на странице 256.

Освободи один язычок (позиция 1), затем сними шестерню (позиция 2).

Перед тем как продолжить, извлеки следующие компоненты:

Блок сбора тонера. См. Блок сбора тонера на странице 173.

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Не требуется отделять верхнюю заднюю крышку от задней крышки для снятия узла лазера/сканера (Y/M).

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

Нижний высоковольтный блок питания. См. Нижний высоковольтный блок питания (HVPS-D) на странице 248.

Снимите пять винтов (позиция 1), затем снимите штампованную пластину (позиция 2).

Отсоедини встроенный разъем (позиция 3), затем освободи жгуты проводов от направляющей (позиция 4).

Освободи один язычок (позиция 5), затем сними направляющую (позиция 6).

Сними один винт (позиция 7), затем сними крышку (позиция 8).

Отсоедини один гибкий кабель (позиция 9), затем освободи одну пружину (позиция 10).

Пружина не закреплена. Не потеряйте пружину при её снятии. Используйте плоскогубцы с острыми концами для безопасного удержания пружины при её снятии. Не используйте плоскую отвёртку для снятия пружины; пружина может резко выскочить из устройства и нанести вам травму.

При переустановке пружины убедитесь, что лазер/сканер плотно прилегает к шасси устройства, и убедитесь, что FFC полностью установлен в разъём. Язычки-ориентиры на фронте и тыльной стороне сканера должны быть прочно установлены в слоты шасси.

Отсоедини больший разъём с правой стороны снизу. Отсоедини два меньших разъёма с правой стороны сверху.

Освободи два язычка (позиция 12), затем сдвинь узел вентилятора в сторону блока питания устройства для его снятия.

Слегка вытащите узел вентилятора из аппарата, отсоедините два разъема (выноска 13), затем удалите узел.

Удалите один винт (выноска 14), затем отпустите одну пружину (выноска 15).

Когда лазерный/сканирующий узел правильно позиционирован в шасси, пластиковые детали, выступающие спереди и сзади аппарата, будут плотно прилегать к направляющим выступам на шасси. Проверьте правильность установки узла, затем установите пружину.

Удалите датчик сбора тонера.

Поверните фронт узла лазера/сканера вниз (позиция 1), затем сдвиньте его в сторону вправо (позиция 2). Опустите левый угол, затем поверните левый угол из устройства (позиция 3).

Вытащите узел лазера/сканера прямо из аппарата, чтобы удалить его.

Перед тем как продолжить, извлеки следующие компоненты:

Блок сбора тонера. См. Блок сбора тонера на странице 173.

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Нет необходимости отделять верхнюю заднюю крышку от задней крышки для удаления узла лазера/сканера (C/Bk).

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

Нижний высоковольтный блок питания. См. Нижний высоковольтный блок питания (HVPS-D) на странице 248.

Узел привода подъемника. См. Узел привода подъемника на странице 254.

Узел лазера/сканера (Y/M). См. Узел лазера/сканера (Y/M) на странице 265.

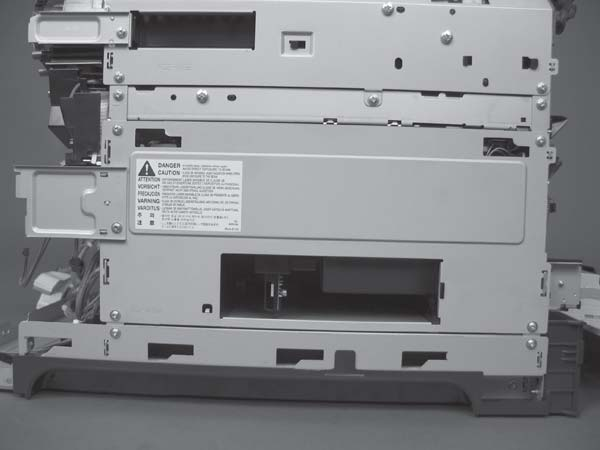

Отпустите одну пружину (выноска 1), затем отсоедините один разъем (выноска 2).

При переустановке пружины убедитесь, что лазер/сканер плотно прилегает к шасси устройства, и убедитесь, что FFC полностью установлен в разъём. Язычки-ориентиры на фронте сканера должны быть прочно установлены в слоты шасси.

Удалите два винта (выноска 4), расположенные ниже передней дверцы.

Откройте переднюю дверцу, затем удалите один винт (выноска 5) и крышку (выноска 6).

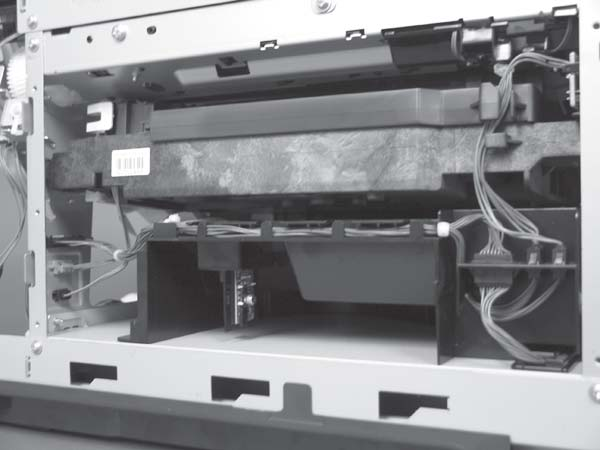

Удалите два винта (выноска 7). Пальцем отпустите фиксирующий язычок (выноска 8), затем удалите крышку.

Будьте осторожны. Актуаторы PGC легко смещаются при удалении крышки. См. рисунок 6-179 Переустановка актуаторов PGC (1 из 5) на странице 276. Для переустановки актуаторов см. раздел Переустановка актуаторов защитного очистителя стекла (PGC) на странице 276.

При переустановке пружины убедитесь, что лазер/сканер плотно прилегает к шасси устройства.

Поверните угол узла в сторону от устройства до тех пор, пока вы не сможете увидеть PCA, затем снимите узел из устройства.

На следующем рисунке показан смещённый актуатор PGC.

Если актуатор и пружина смещены только немного, вы можете легко вернуть их на место.

Снимите актуатор и пружину из устройства. Установите пружину на актуатор.

Перед тем как продолжить, обратите внимание на следующее:

Позиция 1: Штифт на актуаторе будет установлен в слот в шасси.

Сноска 2: Штифт на рычаге поворота будет установлен в паз на актуаторе (actuator).

Сноска 3: Конец пружины будет установлен на выступ на шасси.

Вставь конец актуатора (actuator) в стержень PGC, затем используя маленькую отвёртку с плоским лезвием, зафиксируй конец пружины на выступе на шасси.

Надавите на актуатор, чтобы установить его на место. Проверьте правильность установки актуатора. Актуатор PGC должен свободно двигаться при надавливании на актуатор.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Нет необходимости отделять верхнюю заднюю крышку от задней крышки для удаления верхнего источника высокого напряжения.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

DC контроллер. См. DC контроллер PCA и поддон на странице 240.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

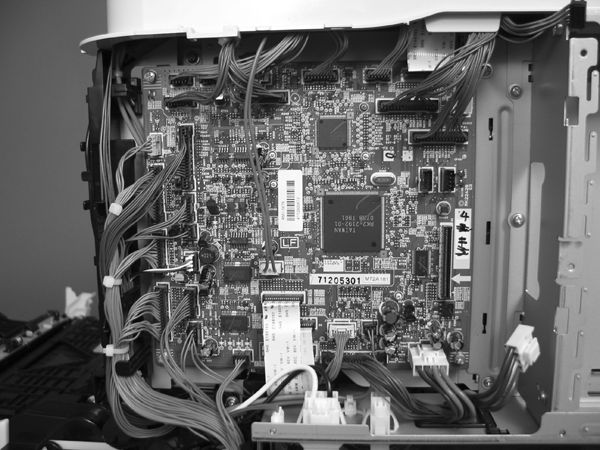

Снять верхнюю высоковольтную силовую установку ВНИМАНИЕ:

Если металлический поддон был удален вместе с DC контроллером, начните с шага 3.

Удалите три винта (выноска 2), затем отверните металлическую пластину от источника питания.

Нет необходимости полностью удалять металлическую пластину для доступа к источнику питания.

Отпустите четыре язычка (выноска 5), затем удалите источник питания.

Переустановить верхнюю высоковольтную силовую установку При переустановке силовой установки посмотри сквозь отверстия в PCA и убедись, что высоковольтные контактные пружины правильно прижаты к PCA.

Для сменной силовой установки снять один жгут проводов (сноска 1) и затем установить его на сменную силовую установку.

Перед тем как продолжить, извлеки следующие компоненты:

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Нет необходимости отделять верхнюю заднюю крышку от задней крышки для удаления двигателя барабана 1.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

Верхний источник высокого напряжения. См. Верхний источник высокого напряжения (HVPS-T) на странице 279.

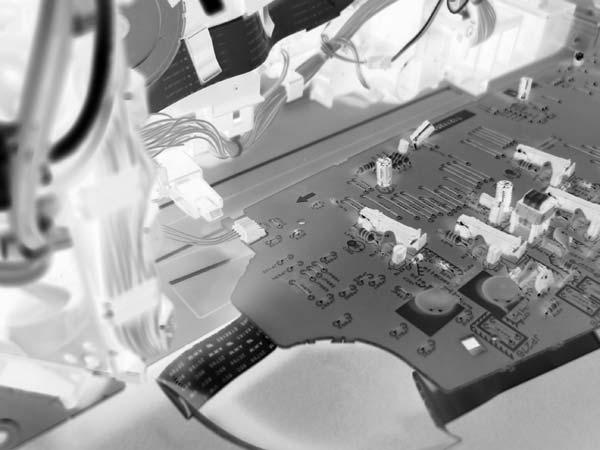

Отсоедините один разъем (выноска 1), удалите четыре винта (выноска 2), затем удалите двигатель.

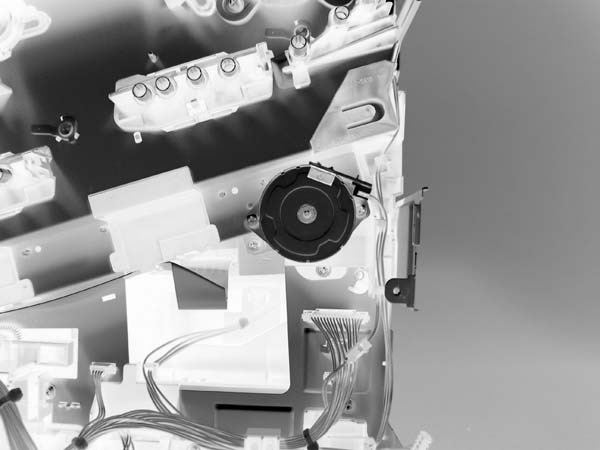

Двигатель барабана 2 или двигатель барабана 3 Перед началом работы удалите следующие компоненты:

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Нет необходимости отделять верхнюю заднюю крышку от задней крышки для удаления двигателя барабана 2 или двигателя барабана 3.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

Верхний источник высокого напряжения. См. Верхний источник высокого напряжения (HVPS-T) на странице 279.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на стр. 175.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Нет необходимости отделять верхнюю заднюю крышку от задней крышки для удаления двигателя термоузла.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

DC контроллер PCA. См. DC контроллер PCA и поддон на странице 240.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

Верхний источник высокого напряжения. См. Верхний источник высокого напряжения (HVPS-T) на странице 279.

Термины спекание и фиксация синонимичны.

Удалите двигатель термоузла Отсоедините один разъем (выноска 1), удалите три винта (выноска 2), затем удалите двигатель.

Перед тем как продолжить, извлеки следующие компоненты:

Картриджи печати. См. Картриджи печати на странице 170.

Форматер. См. Форматер PCA на стр. 175.

Узел вторичного переноса. См. Узел вторичного переноса на странице 186.

Промежуточный ленточный конвейер (ITB). См. Промежуточный ленточный конвейер (ITB) на странице 188.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Нет необходимости отделять верхнюю заднюю крышку от задней крышки для удаления узла главного привода.

Вентилятор блока питания и воздуховод. См. Вентилятор блока питания и воздуховод на стр. 230.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

DC контроллер PCA. См. DC контроллер PCA и поддон на странице 240.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

Нижний высоковольтный блок питания. См. Нижний высоковольтный блок питания (HVPS-D) на странице 248.

Верхний источник высокого напряжения. См. Верхний источник высокого напряжения (HVPS-T) на странице 279.

Удалите два винта (выноска 1), затем удалите крышку (выноска 2).

Отпустите жгуты проводов от направляющей (выноска 3), затем удалите один винт (выноска 4).

Поднимите высоковольтный кронштейн, чтобы отпустить его, затем удалите кронштейн.

Отсоедините семь разъемов (выноска 5), затем отпустите жгуты проводов от направляющих.

Удалите два винта (выноска 6), затем удалите металлические пластины (выноска 7).

Отпустите FFC и нижний жгут проводов от направляющей, затем отпустите один язычок (выноска 8) и удалите направляющую.

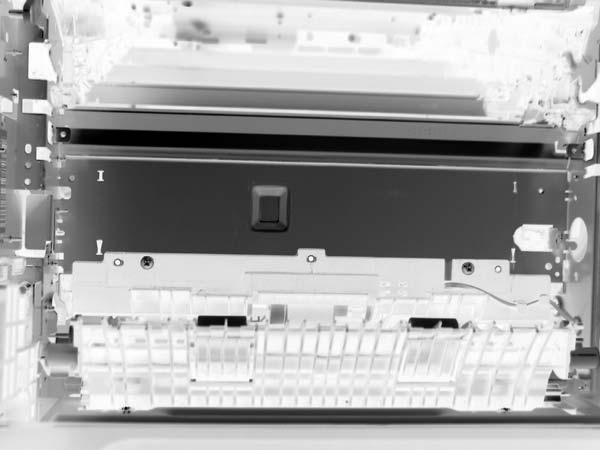

Удалите десять винтов (выноска 9), затем осторожно удалите узел.

Будьте осторожны при удалении узла. Кулачки на обратной стороне узла могут смещаться. Если кулачки смещаются, установите их на валы, как показано на рисунке 6-201 Переустановка узла главного привода (2 из 11) на странице 292.

Чёрный кулачок (cam) должен быть установлен на вал (shaft), расположенный дальше всего от двигателя разобщения проявки. Белые кулачки (cam) взаимозаменяемы.

Удалите кронштейн (выноска 1), две направляющие (выноска 2) и двигатель расстыковки проявки (выноска 3).

Установите кронштейн и направляющие на сменный узел главного привода.

Не устанавливай мотор разъединения узла проявки на узел (этот мотор должен быть снят с узла для выравнивания кулачков главного привода).

Найди кулачки (позиция 4) на задней стороне узла.

Медленно поворачивай вал (shaft) рядом с чёрным кулачком (cam).

Не трогай пластмассовые шестерни (gear) и кулачки (cam). Ты не должен стирать смазку, нанесённую на эти компоненты. Всегда вращай шестерни (gear) и кулачки (cam), поворачивая металлический приводной вал (shaft).

Продолжай вращать вал (shaft) до тех пор, пока отверстия в шестерне чёрного кулачка (black-cam gear) не совпадут, как показано ниже.

При правильном совмещении нижнее отверстие в шестерне совпадает с отверстием в листовом шасси (chassis).

Отверстия в других шестернях кулачка (cam) имеют другое совмещение. Ты должен убедиться, что отверстия в шестерне чёрного кулачка (black-cam gear) правильно совмещены.

Проверь, что кулачки (позиция 5) выровнены правильно.

Второй кулачок справа (белый кулачок (cam) слева от чёрного кулачка (cam)), должен иметь второе отверстие, совпадающее с отверстием в листовом шасси (chassis).

Третий кулачок справа должен иметь третье отверстие, совпадающее с отверстием в листовом шасси (chassis).

Четвёртый кулачок справа (кулачок (cam) ближайший к двигателю разобщения проявки), должен иметь четвёртое отверстие, совпадающее с отверстием в листовом шасси (chassis).

Если второй, третий или четвёртый кулачки (cam) неправильно совпадают, выполни следующее. Удерживай длинный приводной вал (shaft), осторожно наклони кулачок (cam) и шестерню (gear) в сторону от вала (shaft), чтобы получить зазор для вращения шестерни (gear) до совпадения правильного отверстия в шестерне с отверстием в шасси (chassis).

Когда кулачки (cam) правильно совпадают, они легко входят в отверстия в шасси (chassis).

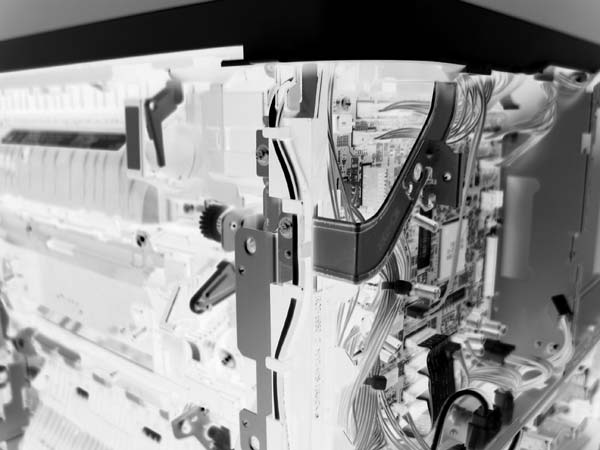

Когда узел установлен на шасси, штифт на качающейся шестерне и на кронштейне (позиция 6) должны совпадать с отверстиями в шасси (позиция 7).

Установи узел на шасси.

Нажми пальцем на узел и маленькой плоской отверткой выровняй штифт качающейся шестерни с отверстием в шасси.

Когда узел правильно установлен на шасси, штифт над качающейся шестерней выступает через отверстие в шасси.

Установи винты крепления узла главного привода, затем переустанови мотор разъединения узла проявки (позиция 8).

После повторной сборки изделия используйте меню DIAGNOSTICS для печати страницы COLOR BAND TEST.

Если тестовая страница показывает, что один или несколько цветовых слоев не печатаются (обычно в верхнем левом углу страницы), кулачки отсутствующего цветового слоя неправильно выровнены. Повторите процедуру переустановки узла главного привода.

Перед тем как продолжить, извлеки следующие компоненты:

Форматер. См. Форматер PCA на стр. 175.

Узел вторичного переноса. См. Узел вторичного переноса на странице 186.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

Не требуется отделять верхнюю заднюю крышку от задней крышки для снятия узла привода термоузла.

Передняя верхняя крышка. См. Передняя верхняя крышка на странице 208.

Верхняя задняя крышка. См. Верхняя задняя крышка на стр. 211.

Вентилятор блока питания и воздуховод. См. Вентилятор блока питания и воздуховод на стр. 230.

Объединительная плата (ICB). См. Объединительная плата (ICB) на стр. 238.

Для внутреннего доступа к устройству можешь снять ICB и низковольтный блок питания как один узел.

DC контроллер PCA. См. DC контроллер PCA и поддон на странице 240.

Источник питания низкого напряжения. См. Источник питания низкого напряжения на стр. 243.

Нижний высоковольтный блок питания. См. Нижний высоковольтный блок питания (HVPS-D) на странице 248.

Верхний источник высокого напряжения. См. Верхний источник высокого напряжения (HVPS-T) на странице 279.

Узел главного привода. См. Узел главного привода на стр. 287.

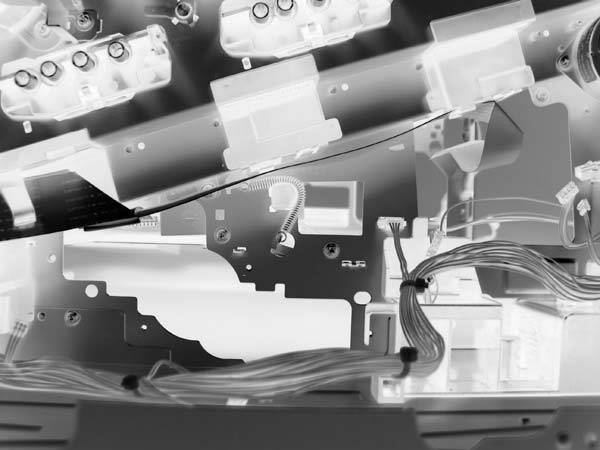

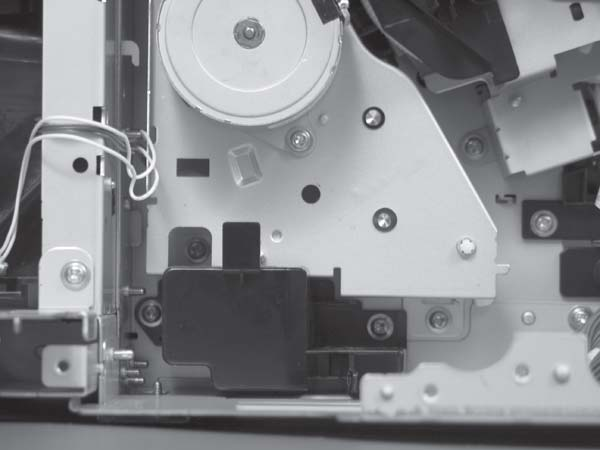

Отсоедини один разъём (позиция 1), затем освободи жгуты проводов от направляющей (позиция 2).

Удали два винта (позиция 3), затем удали направляющую (позиция 4).

Удали один винт (позиция 5), затем удали стальную пластину (позиция 6).

Сними один винт (позиция 7), затем сними крышку (позиция 8).

Осторожно снимите узел.

Шестерня на узле не закреплена. Не потеряй шестерню при снятии узла. Если шестерня сместится, см. Переустановка узла привода термоузла на стр. 302.

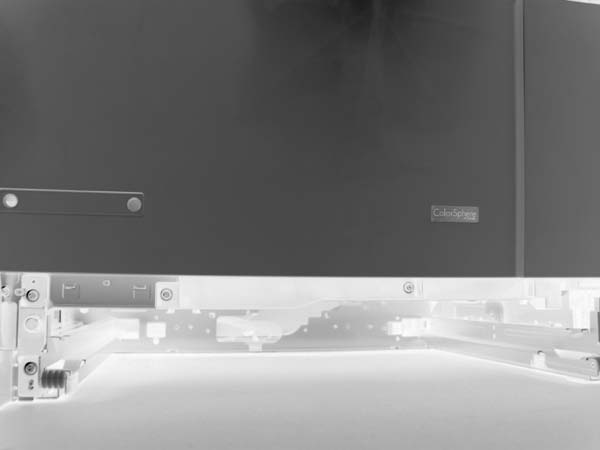

Переустановка узла привода термоузла. Если шестерня (позиция 1) смещена при снятии узла, используй рисунок ниже для правильной установки её на узел.

Перед тем как продолжить, извлеки следующие компоненты:

Узел вторичного переноса. См. Узел вторичного переноса на странице 186.

Промежуточный ленточный конвейер (ITB). См. Промежуточный ленточный конвейер (ITB) на странице 188.

Правая задняя крышка. См. Правая задняя крышка на странице 198.

Левая крышка. См. Левая крышка на стр. 200.

Задняя крышка и верхняя задняя крышка. См. Задняя крышка и верхняя задняя крышка на странице 209.

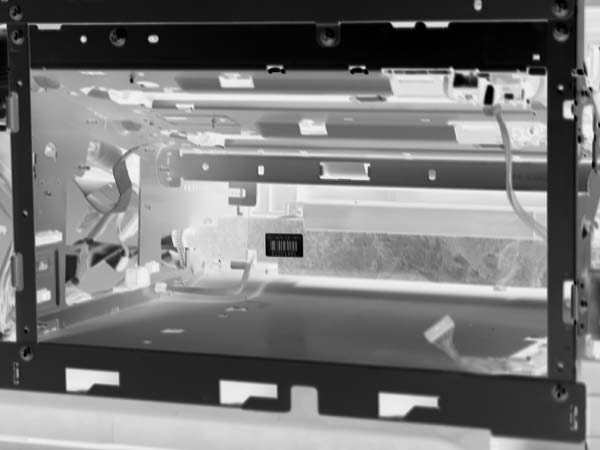

Не требуется отделять верхнюю заднюю крышку от задней крышки для снятия узла выдачи.
