Теория работы В этой главе описано, как использовать систему управления двигателем, систему лазера/сканера, систему информации об изображении и систему подачи/захвата бумаги для принтера серии HP Color LaserJet 5500.

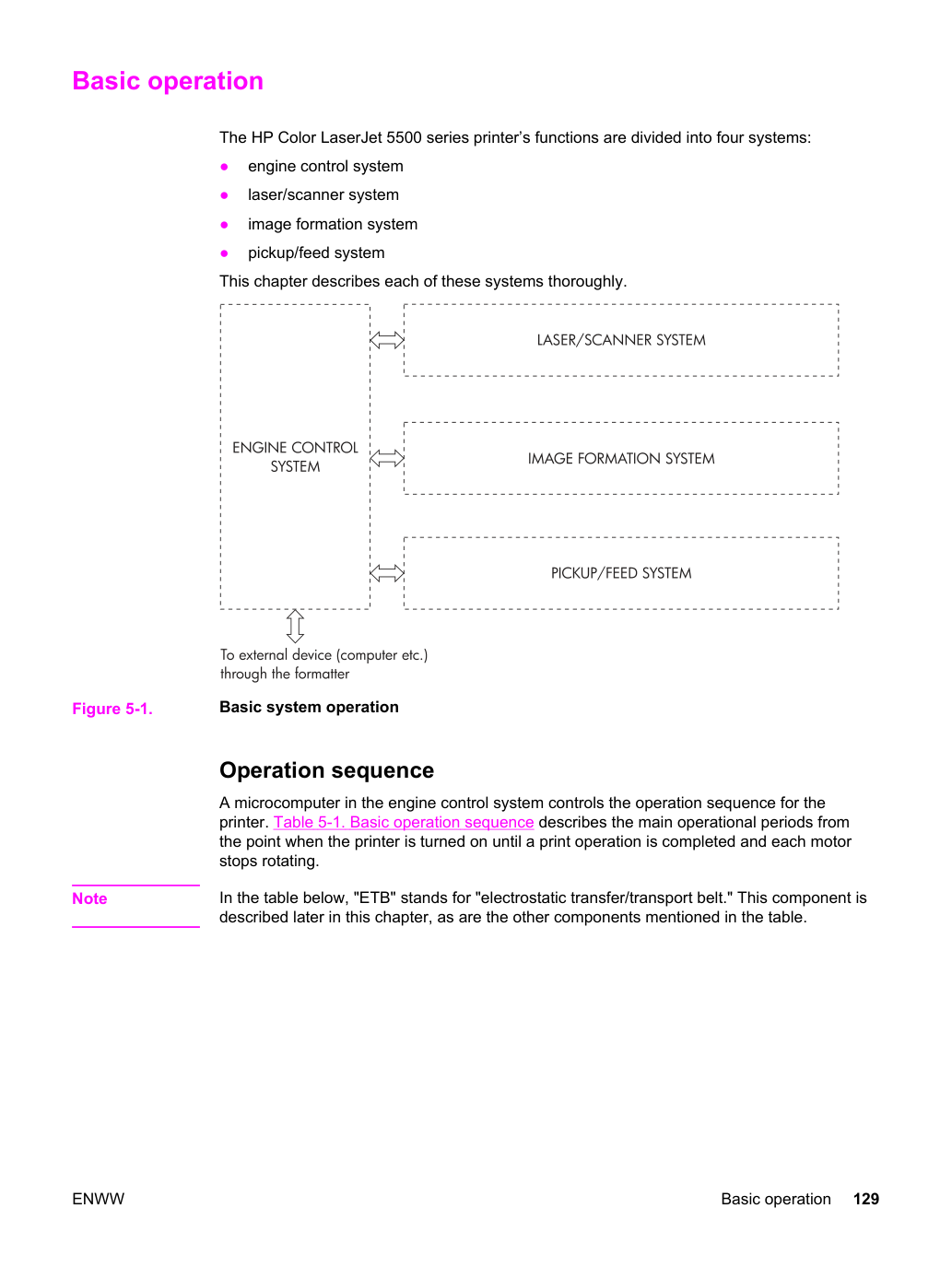

Функции принтера серии HP Color LaserJet 5500 разделены на четыре системы:

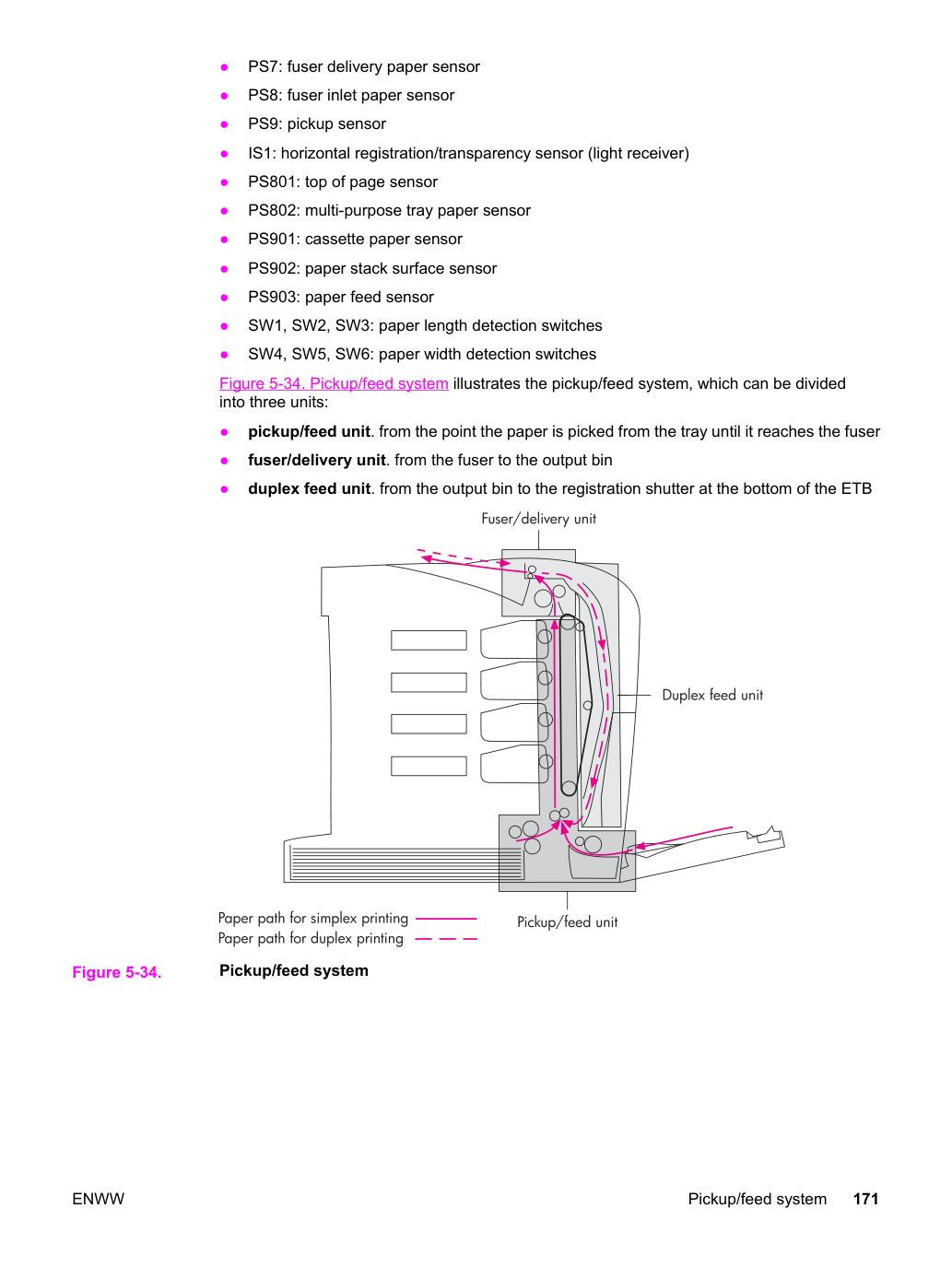

система подачи/захвата бумаги В этой главе каждая из этих систем описана подробно.
Микрокомпьютер в системе управления двигателем управляет последовательностью операций принтера. Таблица 5-1. "Основная последовательность операций" описывает основные операционные периоды с момента включения принтера до завершения операции печати и остановки каждого двигателя.
В таблице ниже "ETB" означает "электростатический трансферный/транспортный ремень". Этот компонент описывается далее в этой главе, как и другие компоненты, упомянутые в таблице.
От момента включения выключателя питания до завершения очистки ETB.
Для устранения потенциала на поверхности печатного барабана и очистки ETB.
В течение этого периода принтер проверяет уровень тонера и обнаруживает наличие картриджей. Принтер также выполняет регулировку модуляции ширины импульса, регулировку цветовой регистрации и управление калибровкой плотности изображения по мере необходимости.
От конца периода WAIT или LSTR или последнего оборота до получения форматтером команды печати или до отключения питания.
Для поддержания готовности принтера к печати.
Когда форматтер отправляет команду сна, принтер переходит в режим PowerSave.
период) С момента получения форматтером команды печати до отправки сигнала / TOP форматтеру.
Для стабилизации чувствительности фотопроводящего барабана в подготовке к операции печати.
От конца периода INTR до момента обнаружения датчиком определения передней кромки бумаги и отключения положительного смещения трансферта.
Для формирования изображения на печатном барабане в соответствии с видеосигналом, полученным из форматтера, и переноса тонерного изображения на бумагу.
После включения питания картридж очищается каждые 35 страниц, а ETB очищается каждые 100 страниц.
период) От конца периода PRINT до остановки двигателя ETB.
Для выдачи бумаги из принтера и очистки ETB.
Период последних оборотов длится до момента отправки форматтером команды печати. Затем снова начинается период начальных оборотов.
Система управления двигателем — это мозг принтера. Она управляет всеми другими системами в соответствии с командами от форматтера. Система управления двигателем состоит из следующих компонентов:
форматтер Каждый из этих компонентов описан в следующих разделах.
В этом руководстве аббревиатура "PCB" означает "узел печатной платы". Компоненты, описываемые как PCB, могут состоять из одной печатной платы или печатной платы плюс другие части, такие как кабели и датчики.
Контроллер постоянного тока отвечает за управление последовательностью операций печати принтера.
Последовательность событий выглядит следующим образом:
Блок питания низкого напряжения подает питание постоянного тока на контроллер постоянного тока.
ЦПУ в контроллере постоянного тока начинает управлять операциями принтера.
Принтер переходит в режим ожидания.
На основе команды печати и данных изображения, поступающих от форматера, ЦПУ отправляет сигнал для управления лазерным диодом, двигателями, муфтой и соленоидами.

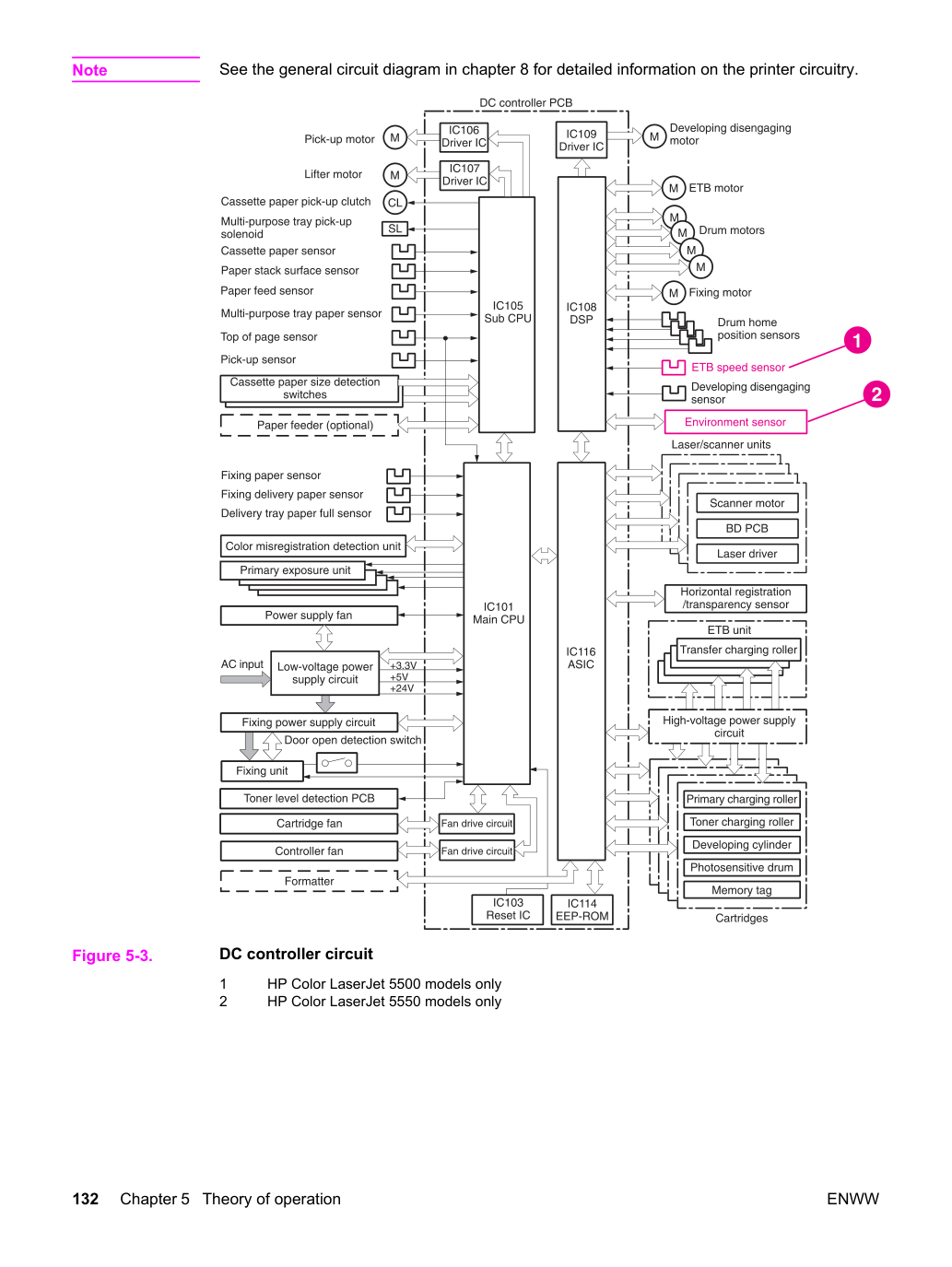

Подробную информацию о схеме принтера см. в общей принципиальной схеме в главе 8.

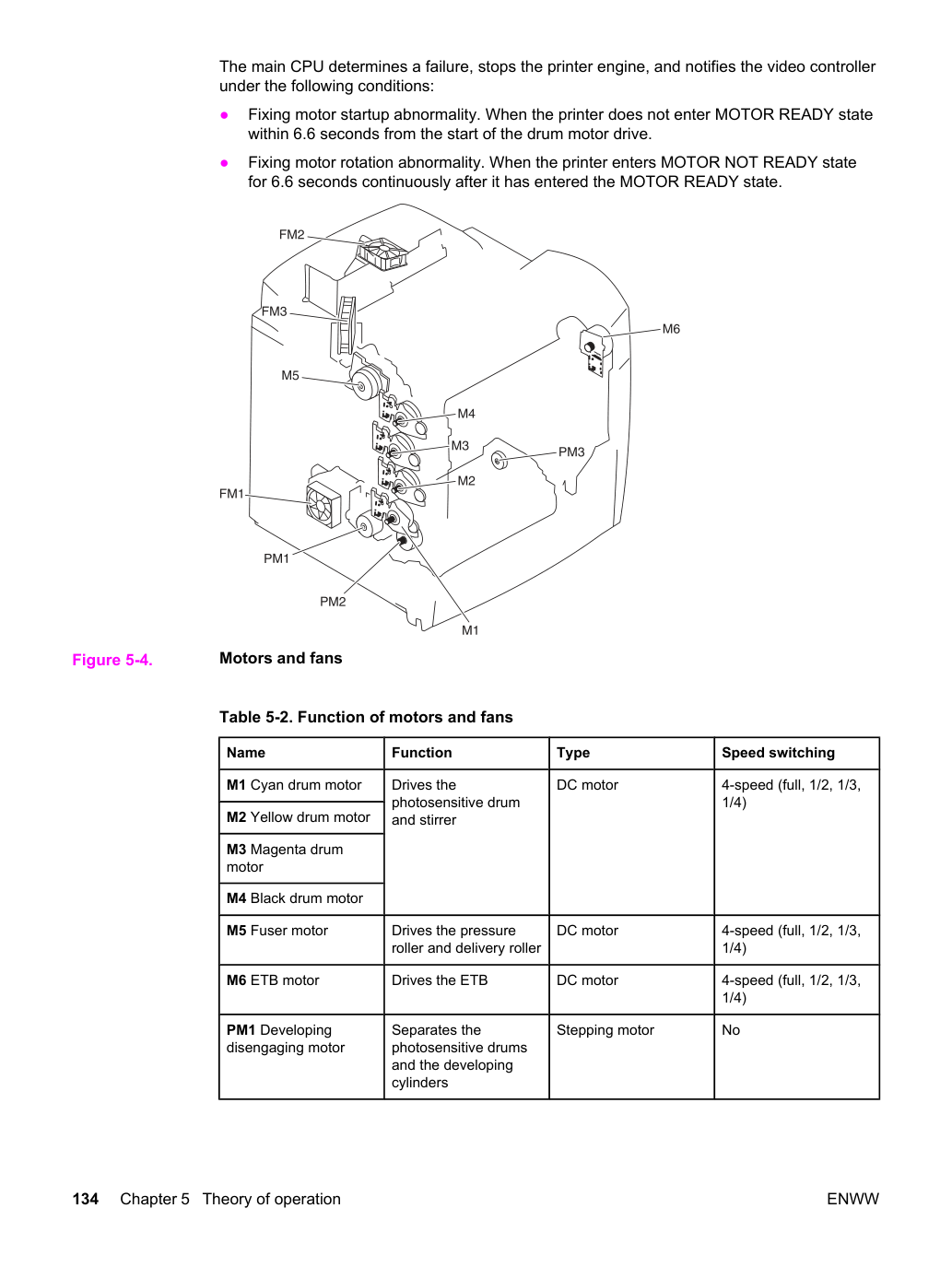

Двигатели и вентиляторы Принтер имеет двенадцать двигателей, включая три вентилятора. Девять двигателей — это двигатели постоянного тока; остальные три — шаговые двигатели. На рис. 5-4. Двигатели и вентиляторы показаны расположения двигателей и вентиляторов. В таблице 5-2. Функция двигателей и вентиляторов объясняется функция каждого компонента.
Шесть из девяти двигателей постоянного тока и два из шаговых двигателей используются для подачи бумаги и формирования изображения. Остальные три двигателя постоянного тока — это вентиляторные двигатели. Оставшийся шаговый двигатель — это двигатель разъединения проявления.
Поскольку принтер передает изображение четырех цветов подряд на бумагу, небольшие изменения скорости вращения двигателя могут вызвать смещение цветов. Двигатели постоянного тока, используемые для формирования изображения, точно управляются для учета колебаний скорости вращения.
Только для моделей HP Color LaserJet 5550:
Главный ЦПУ определяет неисправность, останавливает печатающий механизм принтера и уведомляет видеоконтроллер при следующих условиях:
Аномалия запуска барабана. Когда принтер не входит в состояние MOTOR READY в течение 6,6 секунд с момента начала привода двигателя барабана.
Аномалия вращения двигателя барабана. Когда принтер входит в состояние MOTOR NOT READY на 6,6 секунд непрерывно после входа в состояние MOTOR READY.
Главный ЦПУ определяет неисправность, останавливает печатающий механизм принтера и уведомляет видеоконтроллер при следующих условиях:
Аномалия запуска двигателя термоузла. Когда принтер не входит в состояние MOTOR READY в течение 6,6 секунд с момента начала привода двигателя барабана.
Аномалия вращения двигателя термоузла. Когда принтер входит в состояние MOTOR NOT READY на 6,6 секунд непрерывно после входа в состояние MOTOR READY.

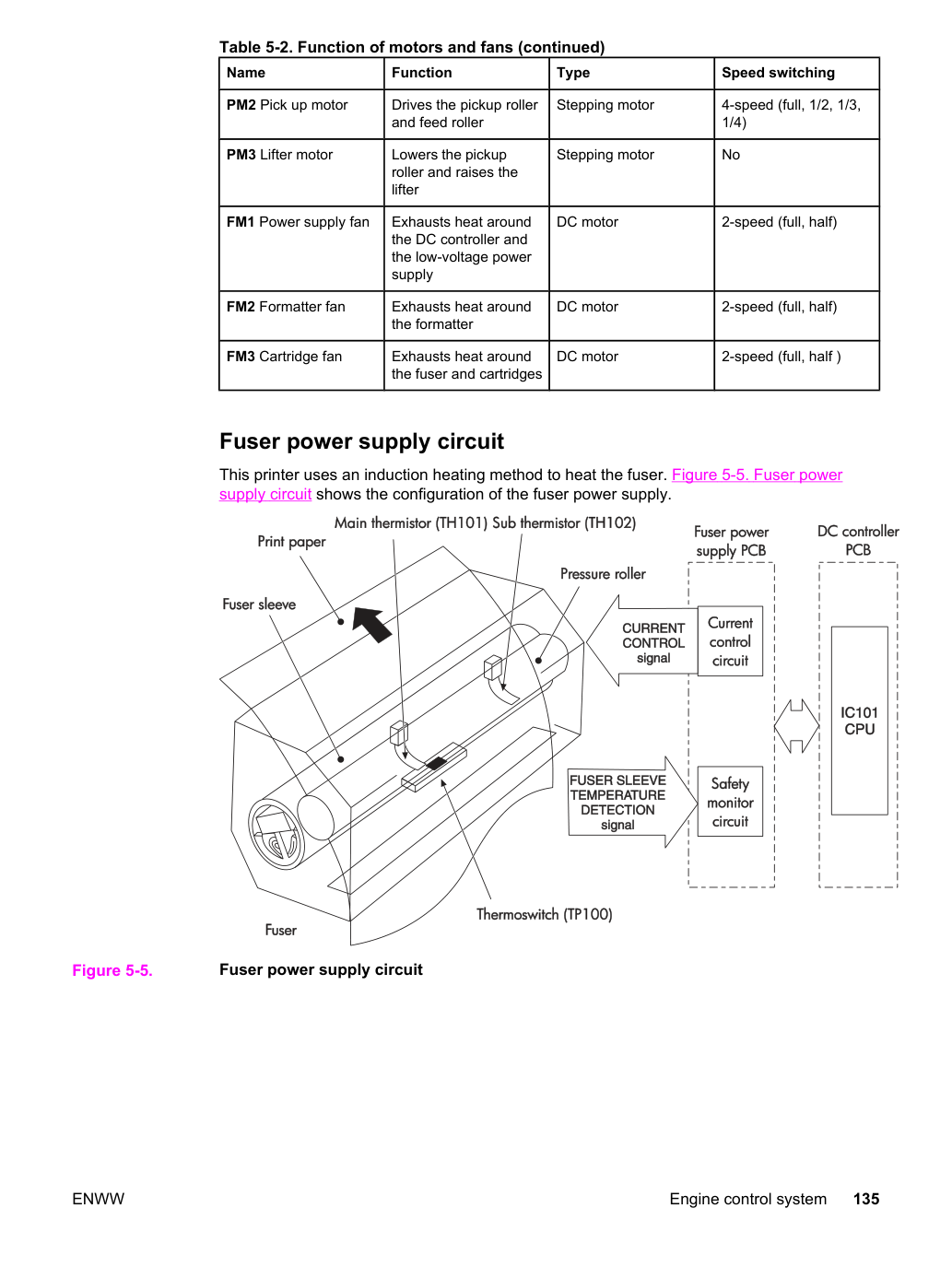

Этот принтер использует метод индукционного нагрева для нагрева термоузла. На рис. 5-5. Схема питания термоузла показана конфигурация питания термоузла.
Питание термоузла имеет три основных компонента:
Рукав термоузла. Высокочастотный ток протекает через катушку индукционного нагрева в рукаве термоузла, вызывая нагрев металлического рукава.
Термисторы. Два термистора находятся в рукаве термоузла: один в центре и один на конце. Каждый термистор контролирует температуру в рукаве термоузла.
Термопереключатель. Термопереключатель расположен в нижнем центре рукава термоузла.
При перегреве термоузла переключатель открывается и питание катушки индукционного нагрева отключается.
Управление температурой нагревателя определяет поверхностную температуру рукава термоузла и управляет током, поступающим на катушку индукционного нагрева. Схема управления температурой нагревателя показана на рис. 5-6. Схема управления температурой нагревателя.
Два термистора, прикрепленные к рукаву термоузла (TH101 и TH102), определяют поверхностную температуру рукава термоузла. Основной термистор (TH101) управляет температурой термоузла, а вспомогательный термистор (TH102) определяет перегрев на конце рукава термоузла. Когда поверхностная температура рукава термоузла увеличивается, сопротивление двух термисторов снижается, и напряжение сигнала обнаружения основного термистора (MAINTH) и сигнала обнаружения вспомогательного термистора (SUBTH) падает.
Главный ЦПУ (IC101) на контроллере постоянного тока контролирует напряжение сигналов MAINTH и SUBTH. ЦПУ отправляет сигнал управления температурой термоузла (TMPCON) в соответствии с уровнем напряжения.
ЦПУ отправляет сигнал управления силой тока (PRANGE) для управления силой тока рукава термоузла.
Целевая температура фиксации для принтера выглядит следующим образом:
При STBY: 170°C (338°F) при включенном питании. Позже это переходит на 155°C (311°F).
При печати: Варьируется в зависимости от режима печати, заданного форматером.
Главный ЦПУ определяет аномально высокую температуру при следующих условиях, обнаруженных основным термистором:
После включения принтера, если температура, обнаруженная основным термистором, остается выше (220°C) (428°F) (эквивалентно примерно 1,05 В) дольше чем 500 мс.
Во время регулировки температуры узла фиксации, если выход сигнала управления температурой фиксации (TMPCON) остается на 0 дольше чем 390 секунд.

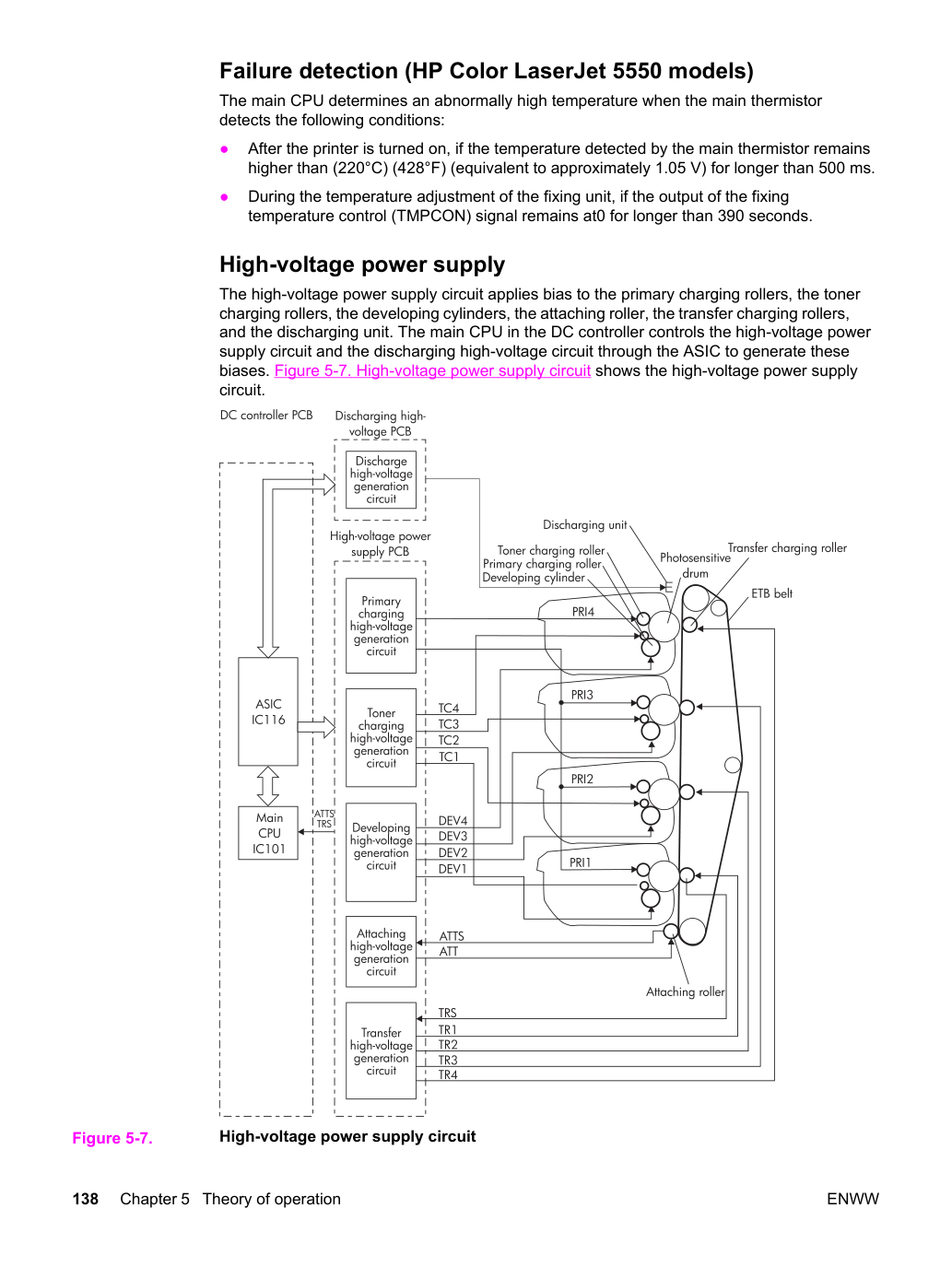

Схема источника питания высокого напряжения подает смещение на первичные валики зарядки, валики зарядки тонера, цилиндры проявления, валик приложения, валики зарядки передачи и узел разряда. Главный ЦПУ в контроллере постоянного тока управляет схемой источника питания высокого напряжения и схемой разряда высокого напряжения через ASIC для создания этих смещений. На рис. 5-7. Схема источника питания высокого напряжения показана схема источника питания высокого напряжения.
Схема источника питания низкого напряжения преобразует переменное напряжение, поступающее от электросети, в питание постоянного тока и подает его на каждую нагрузку в принтере. На рис. 5-8. Схема источника питания низкого напряжения показана схема источника питания низкого напряжения с указанием величины напряжения, подаваемого на каждый компонент.
Переменное питание подается на источник питания низкого напряжения путем включения переключателя питания (SW301). Переменное питание преобразуется в питание постоянного тока, необходимое для принтера:
+24 В подается на двигатели, соленоиды, муфты и схему источника питания высокого напряжения.
+5 В подается на печатную плату драйвера лазера, печатную плату датчика луча и форматер.
+3,3 В подается на форматер, датчики и микросхемы на печатной плате контроллера постоянного тока.
+24 В делится на +24 VA, который постоянно подается из схемы источника питания низкого напряжения, и +24 VB, который прекращает подачу питания при открытии верхней или передней крышки. +24 VB подается на схему питания термоузла, схему источника питания высокого напряжения, муфту, двигатели и соленоид. +24 VB также функционирует как сигнал обнаружения открытия двери (/DOPEN). ЦПУ обнаруживает открытие двери с помощью этого сигнала.

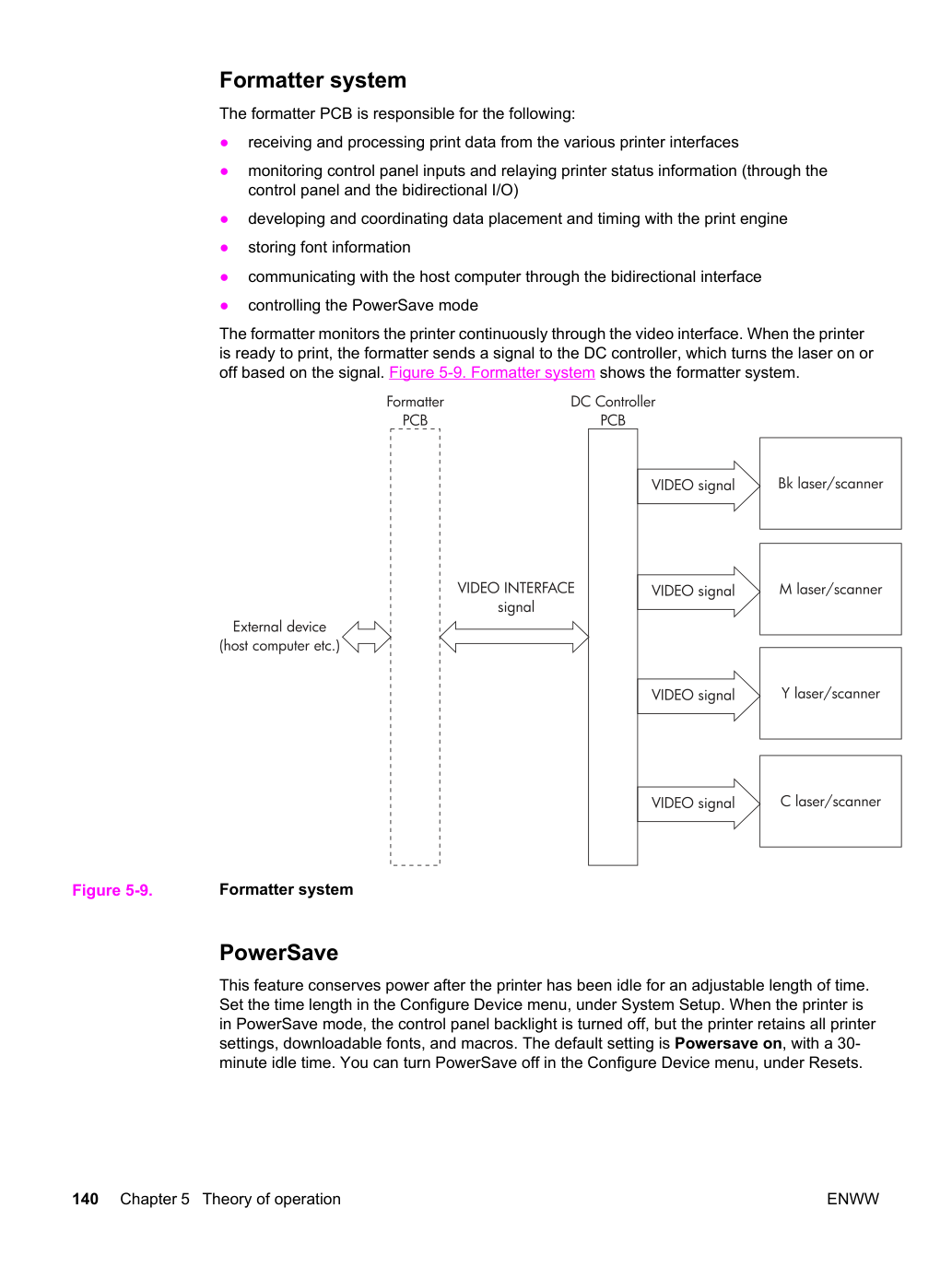

Печатная плата форматера отвечает за следующее:
управление режимом PowerSave. Форматер непрерывно контролирует принтер через видеоинтерфейс. Когда принтер готов к печати, форматер отправляет сигнал контроллеру DC, который включает или отключает лазер на основе сигнала. Рисунок 5-9. Система форматера показывает систему форматера.
Эта функция снижает потребление энергии после простоя принтера в течение регулируемого времени.
Установи длительность времени в меню Configure Device (Конфигурация устройства) в разделе System Setup (Настройка системы). Когда принтер в режиме PowerSave, подсветка панели управления отключена, но принтер сохраняет все параметры принтера, загружаемые шрифты и макросы. Параметр по умолчанию — Powersave вкл., с временем ожидания 30 минут. Ты можешь отключить PowerSave в меню Configure Device (Конфигурация устройства) в разделе Resets (Сброс).
Принтер выходит из режима PowerSave и входит в цикл прогрева при возникновении любого из следующих событий:
Получена задание печати, допустимые данные или команда PML или PJL на параллельном порте, порте FIR (для моделей HP Color LaserJet 5500), карте EIO или USB 1.1 для моделей HP Color LaserJet 5550.
Нажата кнопка панели управления.
Открыта верхняя крышка (только модели HP Color LaserJet 5500).
Открыт лоток подачи бумаги (только модели HP Color LaserJet 5500).
Нажата кнопка тестирования двигателя.
Сообщения об ошибках принтера переопределяют сообщение PowerSave. Принтер входит в режим PowerSave в надлежащее время, но сообщение об ошибке продолжает отображаться.
Этот раздел содержит информацию о устройствах ввода-вывода, поддерживаемых моделями серии HP Color LaserJet 5500.
Форматер получает входящие данные через свой двусторонний интерфейс (IEEE-1284). Ввод-вывод обеспечивает высокоскоростную двухстороннюю связь между принтером и хостом, позволяя пользователю изменять параметры принтера и контролировать состояние принтера с компьютера хоста. Пользователь может настроить элемент HIGH SPEED в меню панели управления. (Этот элемент находится в меню CONFIGURE DEVICE (Конфигурация устройства) в разделе I/O (Ввод-вывод) и PARALLEL INPUT (Параллельный ввод).) Параметр по умолчанию YES (Да) позволяет вводу-выводу работать на более высоких скоростях, поддерживаемых большинством новых компьютеров.
Если установлено NO (Нет), параллельный интерфейс работает в более медленном режиме, совместимом со старыми компьютерами. Пользователь также может настроить элемент ADVANCED FUNCTIONS (Дополнительные функции). Параметр по умолчанию ON (Вкл.) позволяет двухстороннюю параллельную связь. Режим OFF (Выкл.) отключает дополнительные функции. Ввод-вывод совместим со стандартом двустороннего параллельного интерфейса.
Дополнительный приемник HP Fast InfraRed позволяет беспроводную печать с любого портативного устройства, совместимого с iRDA (такого как ноутбук), на принтер.
Соединение печати поддерживается путем размещения отправляющего инфракрасного порта в пределах рабочего диапазона. Соединение может быть заблокировано предметами, такими как рука или бумага, или прямыми солнечными лучами или ярким светом, попадающим в любой инфракрасный порт.
Дополнительная флеш-память доступна в виде 4-МБ флеш-модулей DIMM для хранения форм, шрифтов и подписей. Для моделей HP Color LaserJet 5550 доступна опциональная компактная флеш-карта для хранения форм, шрифтов и подписей различных размеров.
Дополнительный жесткий диск может быть установлен в одном из слотов EIO на задней панели форматера. Опциональный жесткий диск на основе EIO используется для создания множественных оригинальных отпечатков (копий) и хранения форм, шрифтов и подписей.
Форматер принтера HP Color LaserJet 5500 содержит процессор RISC с частотой 400 МГц, а форматер принтера HP Color LaserJet 5550 содержит процессор RISC с частотой 533 МГц.
Если принтер испытывает трудности с управлением доступной памятью, на панели управления появится очищаемое предупреждающее сообщение.
На некоторые сообщения принтера влияют параметры автоматического продолжения и очищаемого предупреждения в меню Configure Device (Конфигурация устройства) в разделе System Setup (Настройка системы). Если на панели управления установлено CLEARABLE WARNING = JOB (Очищаемое предупреждение = Задание), предупреждающие сообщения отображаются на панели управления до конца задания, из которого они были созданы. Если установлено CLEARABLE WARNING = ON (Очищаемое предупреждение = Вкл.), предупреждающие сообщения отображаются на панели управления до нажатия кнопки. Если возникает ошибка, препятствующая печати, и установлено AUTO CONTINUE = OFF (Автоматическое продолжение = Выкл.), сообщение отображается до нажатия кнопки.
Кроме хранения программ управления микропроцессором, постоянная память (ROM) хранит точечные шаблоны внутренних наборов символов (шрифтов).
Оперативная память (RAM) содержит буферы страницы и ввода-вывода, а также область хранения шрифтов. Она сохраняет информацию о печати и шрифтах, полученную от хост-системы, и может также временно хранить полную страницу данных печатного изображения перед отправкой данных в печатающий механизм. Емкость памяти может быть увеличена путем добавления модулей DIMM в форматер. Учти, что добавление памяти (модулей DIMM) также может увеличить скорость печати для сложной графики.
Для обновления прошивки принтера найди и используй последнюю прошивку на сайте http://www.hp.com/support/clj5500.com или http://www.hp.com/support/clj5550.com.
Для обновления прошивки принтера найди и используй последнюю прошивку на сайте http://www.hp.com/support/clj5500.com или http://www.hp.com/support/clj5550.com.
Принтер использует энергонезависимую память (NVRAM) для хранения информации о вводе-выводе и конфигурации окружения печати. Содержимое NVRAM сохраняется при отключении принтера или отсоединении кабеля питания.
Язык заданий принтера (PJL) является неотъемлемой частью конфигурации в дополнение к стандартному языку команд принтера (PCL). При стандартной кабельной разводке PJL позволяет принтеру выполнять функции, такие как:
Двусторонняя связь с хост-компьютером через двустороннее параллельное соединение. Принтер может сообщать хосту такую информацию, как параметры панели управления, и позволяет изменять параметры панели управления с хоста.
Динамическое переключение ввода-вывода позволяет принтеру быть настроенным с хостом на каждом вводе-выводе. Принтер может получать данные из более чем одного ввода-вывода одновременно, пока буфер ввода-вывода не переполнится. Это может происходить даже когда принтер находится в автономном режиме.
Чувствительное к контексту переключение позволяет принтеру автоматически распознавать личность (PS или PCL) каждого задания и настраиваться для обслуживания этой личности.
Изоляция параметров окружения печати от одного задания печати к следующему. Например, если задание печати отправлено на принтер в альбомном режиме, последующие задания печати печатаются в альбомном режиме только если они отформатированы для альбомной печати.
Язык управления принтером (PML) позволяет удаленную конфигурацию и считывание состояния через порты ввода-вывода.
Форматер отправляет и получает данные о состоянии принтера и команды к и от платы панели управления.

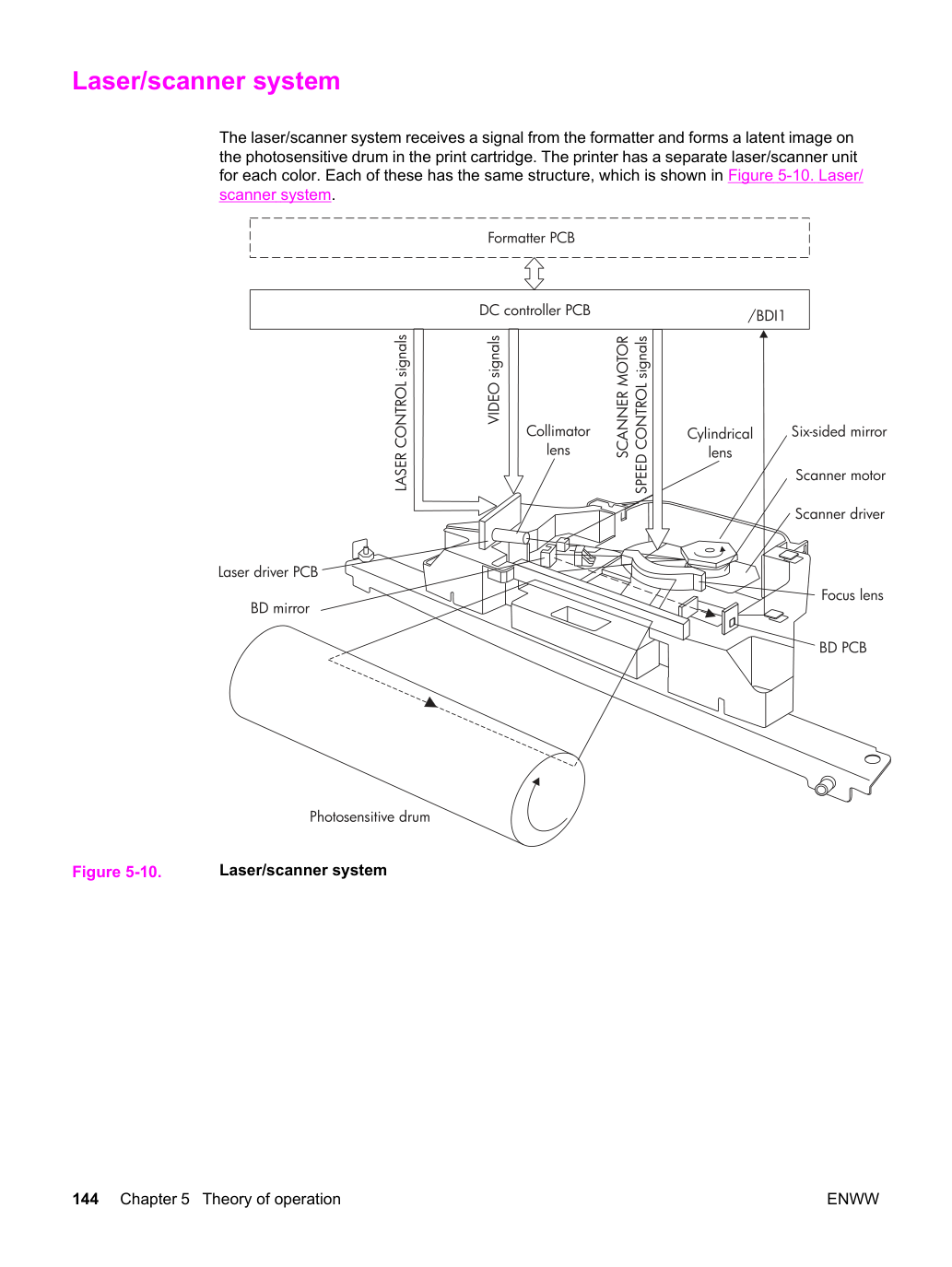

Система лазер/сканер получает сигнал от форматера и формирует скрытое изображение на фоточувствительном барабане в картридже печати. Принтер имеет отдельный блок лазер/сканер для каждого цвета. Каждый из них имеет одинаковую структуру, которая показана на Рисунке 5-10. Система лазер/сканер.

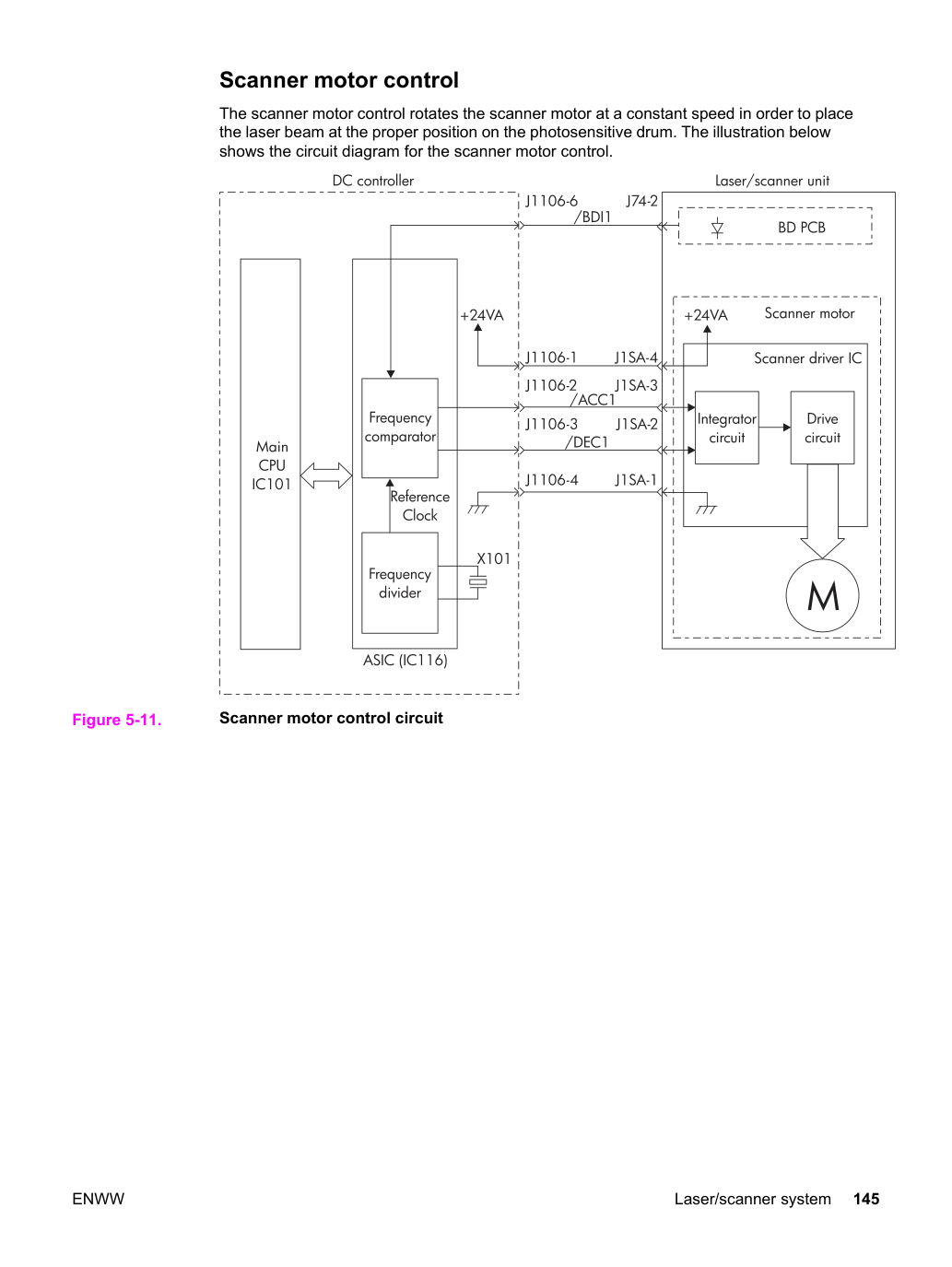

Управление двигателем сканера вращает двигатель сканера с постоянной скоростью для размещения лазерного луча в надлежащем положении на фоточувствительном барабане. Приведенная ниже иллюстрация показывает электрическую схему управления двигателем сканера.

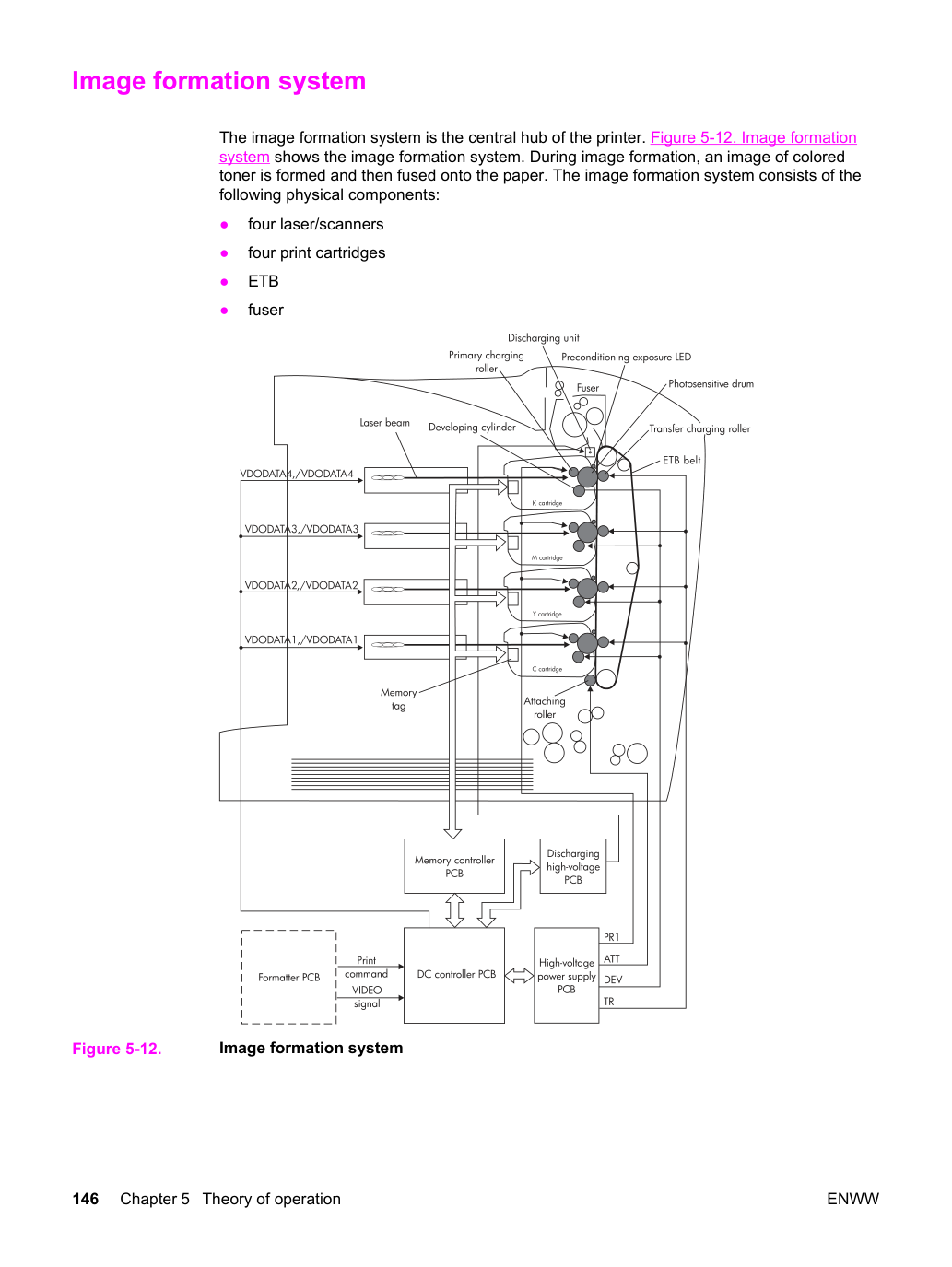

Система формирования изображения является центральным узлом принтера. Рисунок 5-12. Система формирования изображения показывает систему формирования изображения. При формировании изображения изображение цветного тонера формируется, а затем закрепляется на бумаге. Система формирования изображения состоит из следующих физических компонентов:
Процесс формирования изображения состоит из одиннадцати этапов, разделенных между пятью функциональными блоками:

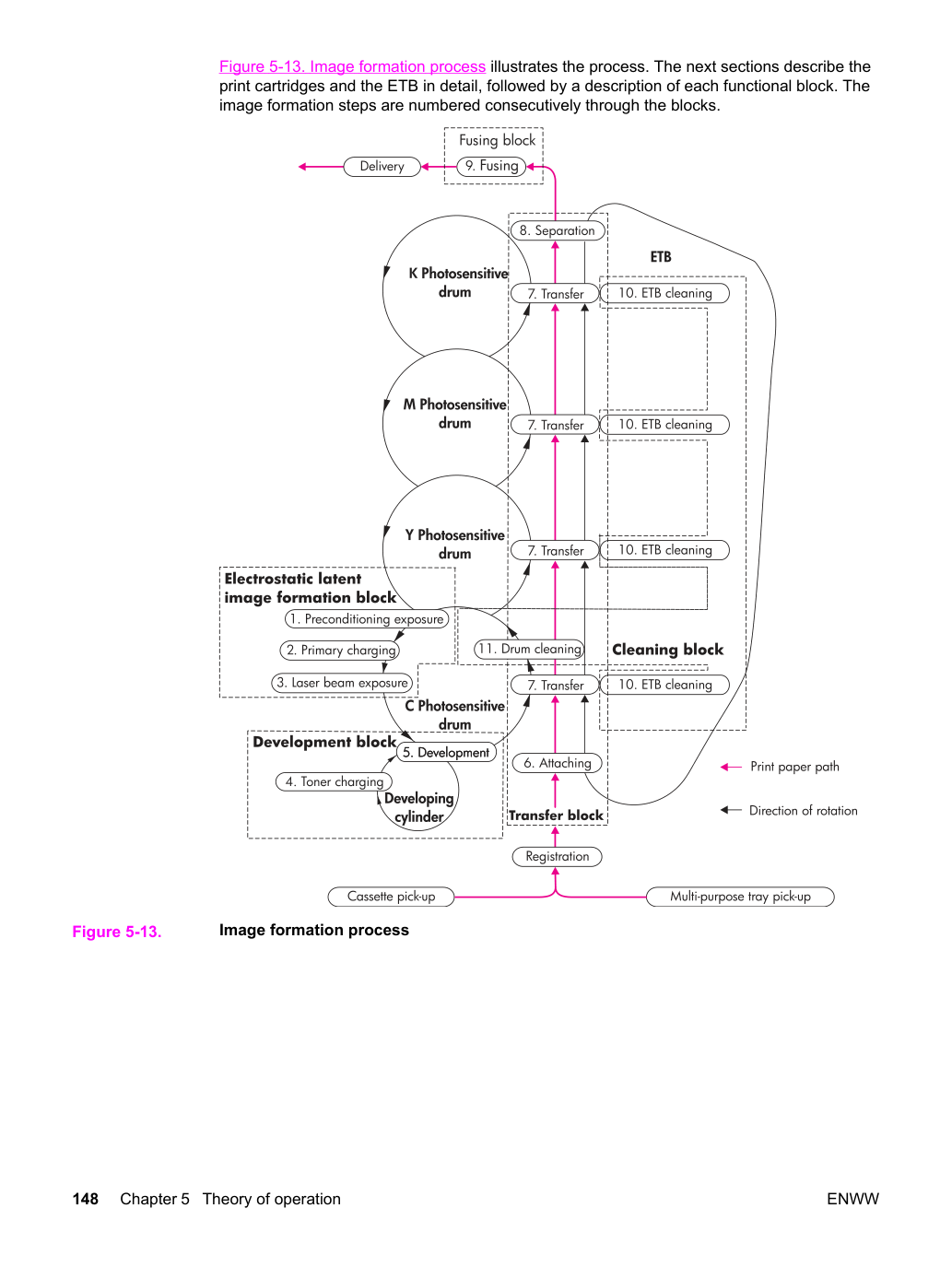

Рисунок 5-13. Процесс формирования изображения иллюстрирует процесс. Следующие разделы подробно описывают картридж печати и ETB, за которыми следует описание каждого функционального блока. Этапы формирования изображения пронумерованы последовательно через блоки.
Принтер имеет четыре различных картриджа печати, по одному для каждого цвета. Однако они имеют одинаковую структуру, показанную на Рисунке 5-14. Картридж печати.
Физические компоненты внутри картриджа печати следующие:
пластина передачи отработанного тонера. Вращение фоточувствительного барабана приводит в движение первичный ролик зарядки. Все остальные компоненты приводятся в движение двигателем барабана.
Двигатель отключения проявителя приводит в движение блок отключения проявителя, который заставляет цилиндр проявителя входить в зацепление с фоточувствительным барабаном или выходить из зацепления с ним.
Контроллер DC использует светодиод и фотодиод для мониторинга уровня тонера в картридже. Он сохраняет эту информацию на чип памяти, встроенный в каждый картридж.
Первичный ролик заряда и ролик зарядки тонера очищаются в начале каждой операции печати, чтобы избежать дефектов изображения.
Чип памяти — это EEP-ROM, встроенный в печатный картридж. Он сохраняет информацию об объеме тонера в картридже и прогнозирует оставшийся срок службы. Рис. 5-15. Чип памяти описывает работу чипа памяти.
Контроллер DC читает информацию с чипа памяти при включении принтера, при закрытии верхней крышки и при получении команды READ от форматтера.
Контроллер DC записывает информацию на чип памяти в определённые моменты во время операции печати и при получении команды WRITE от форматтера.
Если контроллер DC не может прочитать или записать данные на чип памяти четыре раза подряд, контроллер DC оповещает форматтер об ошибке чипа памяти.
Принтер контролирует срок службы печатного картриджа несколькими способами, чтобы обеспечить высокое качество печати:
Количество оборотов узла подачи тонера измеряет полезность (заряд) тонера.
Датчик тонера контролирует остаток тонера и информирует пользователя о состояниях «низко» или «закончилось».
Количество оборотов фотобарабана измеряет срок службы фотобарабана, который постепенно износится с каждым оборотом.
Срок службы картриджа, отображаемый на странице состояния расходников и на датчиках на панели управления, — это комбинация всех трёх компонентов. Наименьший оставшийся процент — это число, которое сообщается клиенту. Однако информация о том, какой из этих компонентов низко или закончился, не сообщается.
В течение всего срока службы печатного картриджа клиент получает три различных сообщения на панели управления:
CLEARABLE WARNINGS. Картридж имеет от 15 до 100% оставшегося срока службы.
ORDER <COLOR> CARTRIDGE. Картридж имеет 15% оставшегося срока службы. В типичных условиях печати это составляет примерно 2 недели использования.
REPLACE <COLOR> CARTRIDGE. Один из трёх компонентов, перечисленных выше, достиг конца срока службы. Принтер останавливается, и печать не может продолжаться до замены картриджа.
Обороты роликов узла подачи тонера отслеживаются на чипе памяти печатного картриджа (e-label).
Отслеживание оборотов позволяет принтеру сигнализировать о том, что печатный картридж требует замены или закончился раньше, чем узел подачи тонера и/или тонер действительно износятся, что привело бы к дефектам качества печати.
Со временем тонер теряет требуемые свойства из-за чрезмерного перемешивания и перезарядки.
Хотя картридж корректно сигнализирует LOW или OUT из-за износа, в бункере свежего тонера может остаться некоторое количество тонера.
Помимо износа тонера, ролик узла подачи тонера испытывает износ в течение своего срока службы, поэтому отслеживание срока службы узла подачи необходимо. В ситуациях, когда часто печатаются документы с низкой плотностью, обороты узла подачи могут вызвать сообщение LOW раньше, чем уровень тонера достигнет низкого уровня.
В течение первых 75% срока службы картриджа истощение тонера в картридже рассчитывается путём подсчёта пикселей. Оптический датчик уровня тонера затем отслеживает последние 25% тонера. Тонер измеряется и затем отображается на шкале газа тонера на панели управления или на странице состояния расходников. Переход от подсчёта пикселей к оптическому определению уровня тонера не вызывает колебаний на шкале газа тонера. Некоторое количество тонера может остаться в бункере свежего тонера из-за того, что другие компоненты картриджа достигли конца срока службы.
Обороты фотобарабана также отслеживаются на чипе памяти картриджа. Подобно ролику узла подачи тонера, отслеживание этих оборотов позволяет принтеру сигнализировать о том, что печатный картридж требует замены или закончился, раньше чем фотобарабан действительно износится, когда возникли бы дефекты качества печати. Фотобарабан может вызвать сообщение LOW при частой печати документов с низкой плотностью. Отслеживание срока службы барабана необходимо из-за износа барабана и риска переполнения контейнера отходящего тонера, если срок службы фотобарабана продлён сверх его полезной жизни.

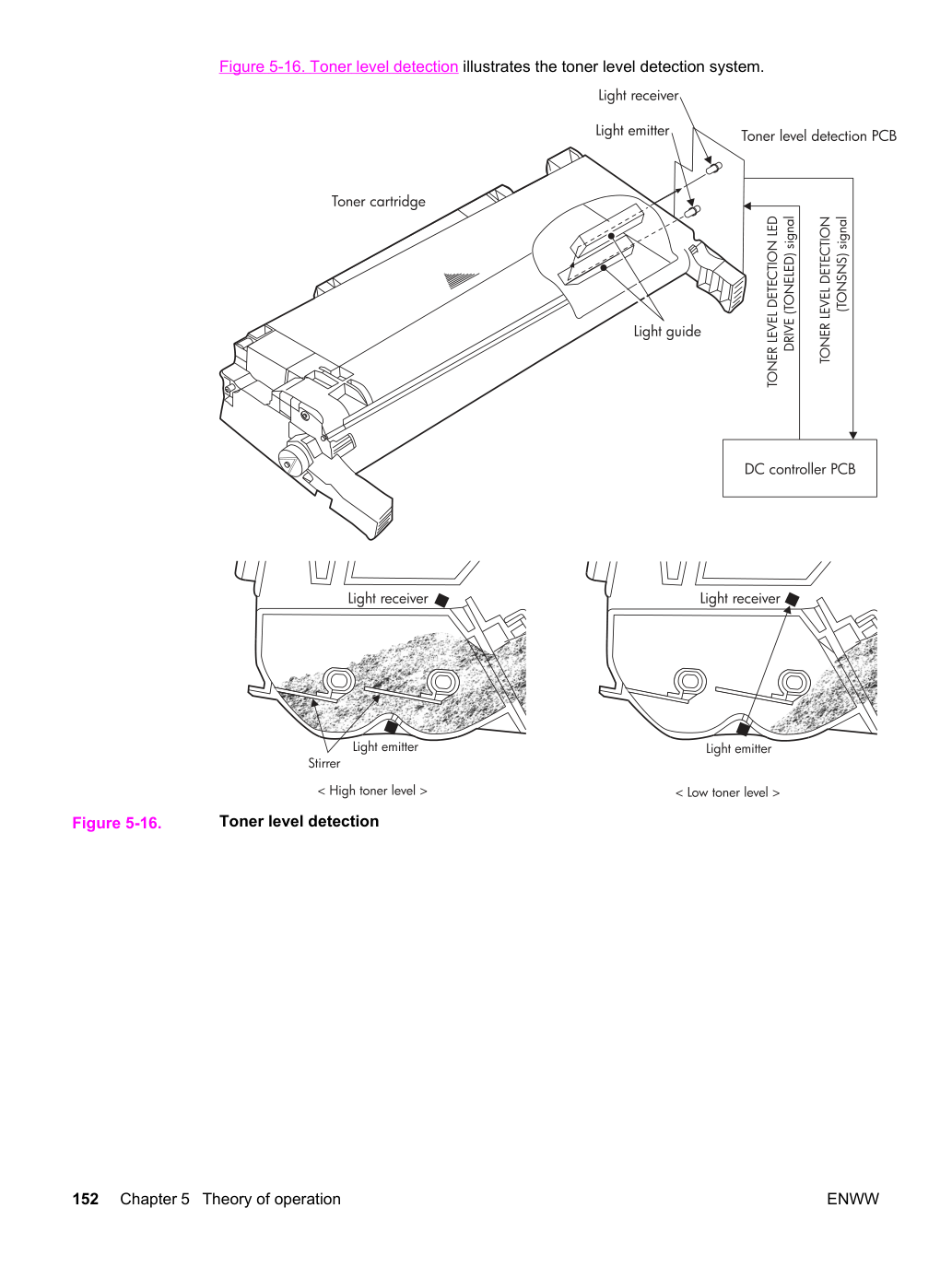

Рис. 5-16. Обнаружение уровня тонера иллюстрирует систему обнаружения уровня тонера.
Когда цилиндр узла подачи находится в контакте с фотобарабаном, тонер передаётся на барабан. В некоторых случаях, таких как очистка ETB или монохромная печать, тонер не должен передаваться на барабан, и цилиндр узла подачи не должен быть в контакте с барабаном. Нижняя половина печатного картриджа может поворачиваться вверх и вниз, заставляя цилиндр узла подачи либо входить в контакт, либо отходить от фотобарабана. Небольшой блок внутри принтера заставляет каждый картридж поворачиваться. Когда блок поднимается, задняя часть картриджа поднимается, а передняя часть картриджа поворачивается вниз.

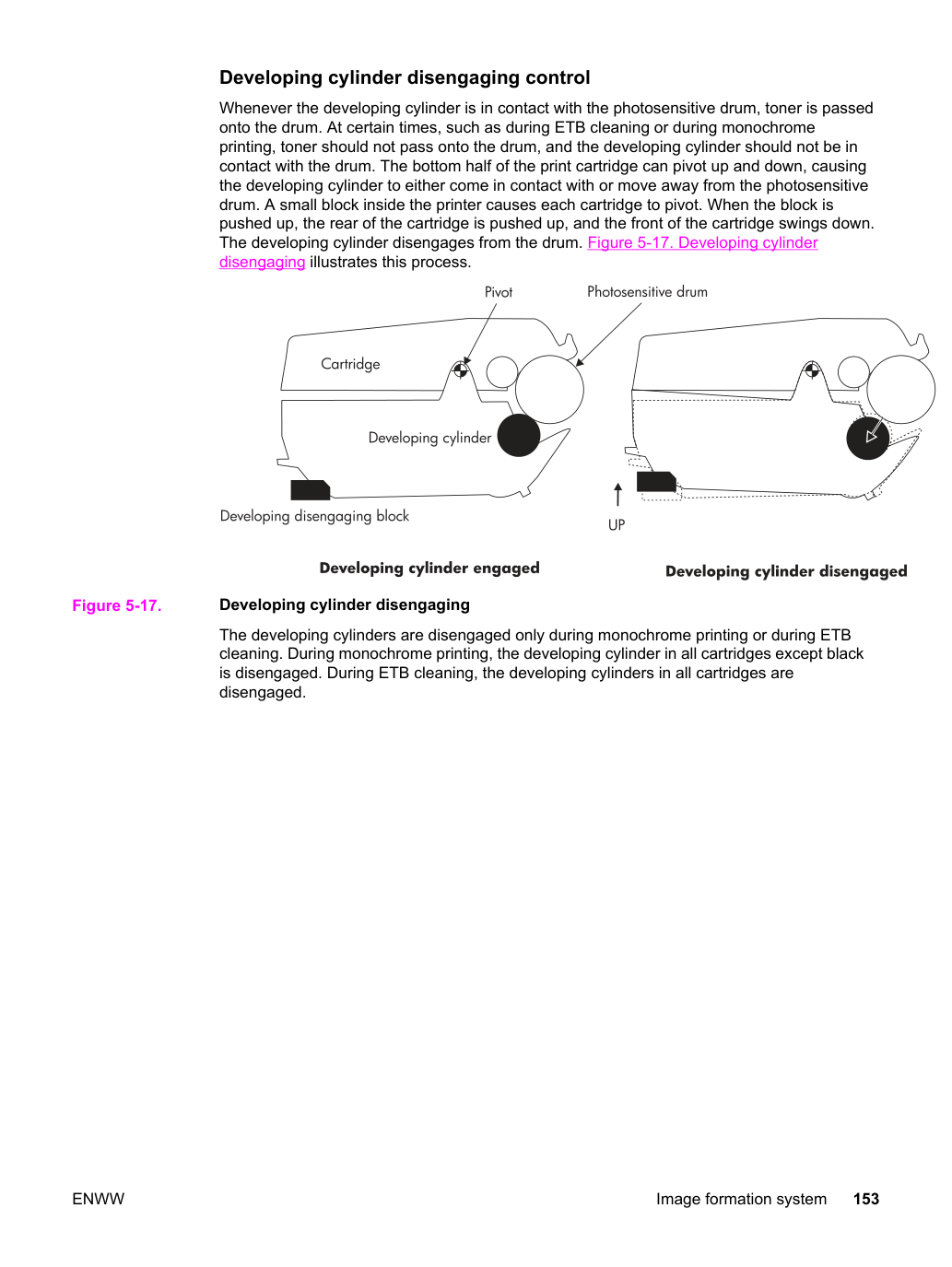

Цилиндр узла подачи отключается от барабана. Рис. 5-17. Отключение цилиндра узла подачи иллюстрирует этот процесс.
Цилиндры узла подачи отключаются только во время монохромной печати или во время очистки ETB. Во время монохромной печати цилиндр узла подачи всех картриджей, кроме чёрного, отключается. Во время очистки ETB цилиндры узла подачи всех картриджей отключаются.
Узел ETB подаёт бумагу через принтер и помогает передавать тонер на бумагу.

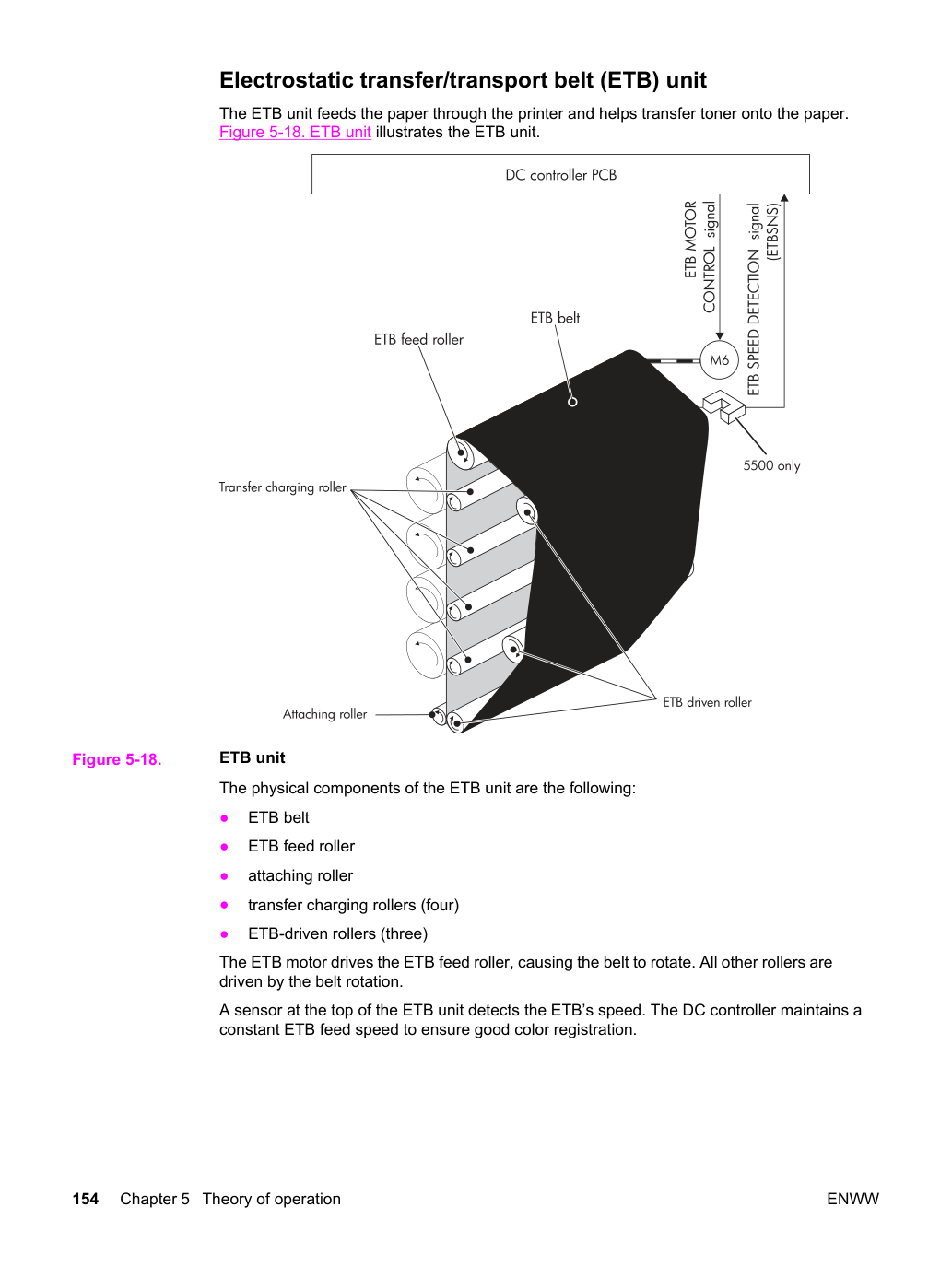

Рис. 5-18. Узел ETB иллюстрирует узел ETB.
Физические компоненты узла ETB следующие:
Двигатель ETB приводит в действие ролик подачи ETB, вызывая вращение ремня. Все остальные ролики приводятся в действие вращением ремня.
Датчик в верхней части узла ETB определяет скорость ETB. Контроллер DC поддерживает постоянную скорость подачи ETB для обеспечения хорошей цветовой регистрации.

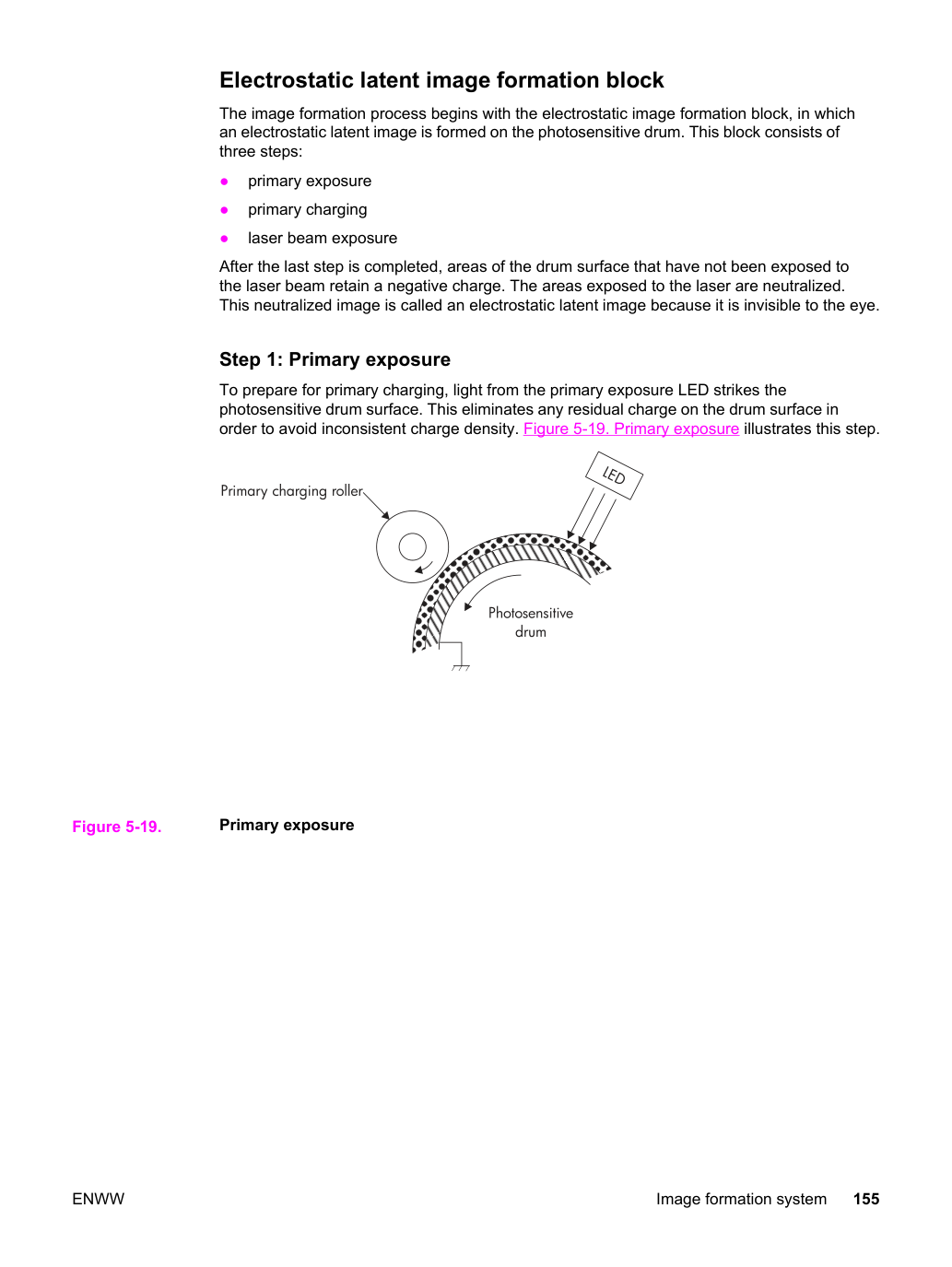

Процесс формирования изображения начинается с блока формирования электростатического изображения, в котором электростатическое скрытое изображение формируется на фотобарабане. Этот блок состоит из трёх шагов:
экспозиция лазерным лучом После завершения последнего шага, области поверхности барабана, которые не подвергались облучению лазерным лучом, сохраняют отрицательный заряд. Области, подвергшиеся воздействию лазера, нейтрализуются.
Это нейтрализованное изображение называется электростатическим скрытым изображением, потому что оно невидимо для глаза.
Для подготовки первичного зарядки свет от светодиода первичной экспозиции попадает на поверхность фотобарабана. Это устраняет любой остаточный заряд на поверхности барабана, чтобы избежать непостоянной плотности заряда. Рис. 5-19. Первичная экспозиция иллюстрирует этот шаг.

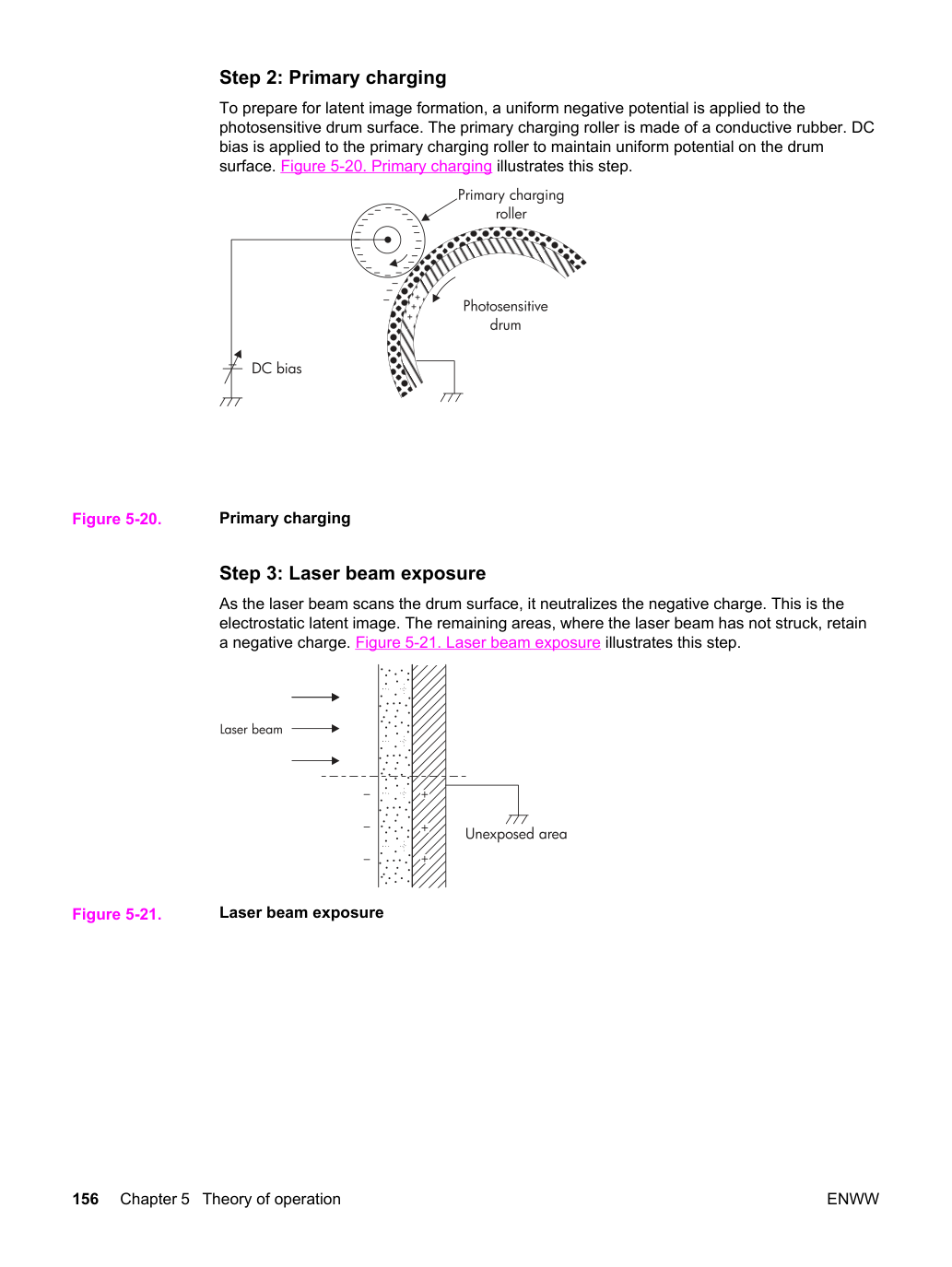

Для подготовки к формированию скрытого изображения на поверхность фотобарабана применяется равномерный отрицательный потенциал. Первичный ролик заряда изготовлен из проводящей резины. Смещение постоянного тока применяется к первичному ролику заряда для поддержания равномерного потенциала на поверхности барабана. Рис. 5-20. Первичный заряд иллюстрирует этот шаг.
Когда лазерный луч сканирует поверхность барабана, он нейтрализует отрицательный заряд. Это электростатическое скрытое изображение. Оставшиеся области, где лазерный луч не попадал, сохраняют отрицательный заряд. Рис. 5-21. Экспозиция лазерным лучом иллюстрирует этот шаг.
Второй этап процесса формирования изображения — это блок проявления, в котором тонер передаётся на электростатическое скрытое изображение на поверхности фотобарабана, создавая видимое изображение. Этот принтер использует контактный метод проявления, который держит цилиндр узла подачи в контакте с барабаном, прижимая тонер к поверхности барабана для проявления. Тонер немагнитный и состоит из смол. Этот блок состоит из двух шагов:
проявление Рис. 5-22. Блок проявления показывает поперечный разрез печатного картриджа и иллюстрирует блок проявления.
Когда лопасть перемешивания тонера вращается внутри картриджа, трение создаёт отрицательный потенциал на тонере. Отрицательное напряжение применяется к ролику зарядки тонера и создаёт равномерный отрицательный потенциал на тонере.
Области на печатном барабане, подвергшиеся воздействию лазерного луча, имеют более высокий потенциал (менее отрицательно заряжены), чем частицы тонера на цилиндре проявки. По мере вращения печатного барабана тонер прилипает к экспонированным областям на печатном барабане. На этом этапе изображение видно на поверхности барабана.
Третья часть процесса формирования изображения — блок переноса, в котором изображение тонера переносится с печатного барабана на бумагу. Этот блок состоит из трёх этапов:

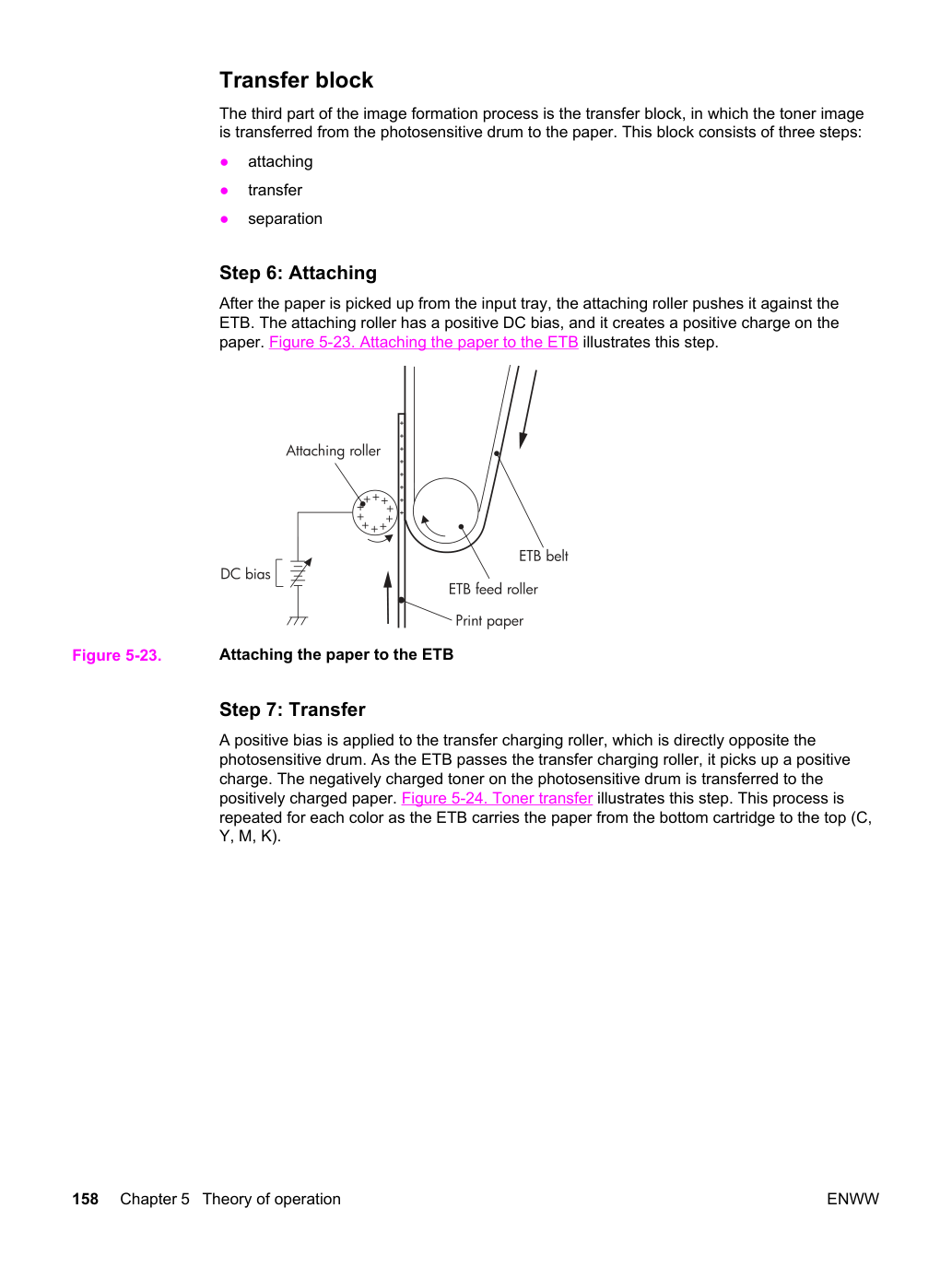

разделение Шаг 6: Прижим После того как бумага подана из лотка подачи, ролик прижима (attaching roller) прижимает её к ETB. Ролик прижима имеет положительное смещение постоянного тока и создаёт положительный заряд на бумаге. На рис. 5-23 показан этот этап.

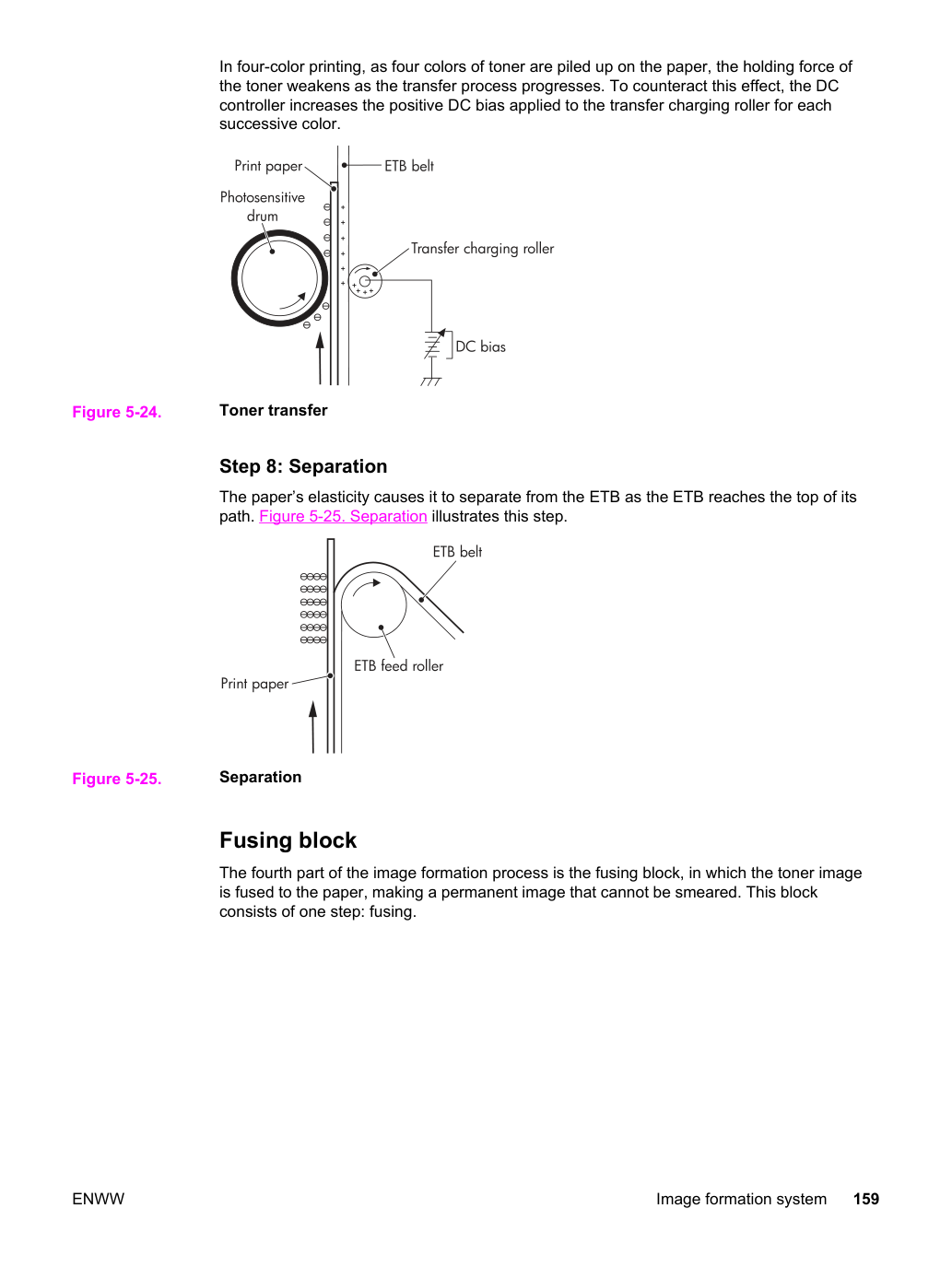

Прижим бумаги к ETB Шаг 7: Перенос К ролику переноса заряда (transfer charging roller), расположенному прямо напротив печатного барабана, приложено положительное смещение. Когда ETB проходит мимо ролика переноса заряда, он получает положительный заряд. Негативно заряженный тонер на печатном барабане переносится на позитивно заряженную бумагу. На рис. 5-24 показан этот этап. Этот процесс повторяется для каждого цвета по мере того, как ETB переносит бумагу снизу картриджа вверх (C, Y, M, K).
При четырёхцветной печати по мере накопления четырёх цветов тонера на бумаге сила удержания тонера ослабевает по ходу процесса переноса. Чтобы противодействовать этому эффекту, контроллер постоянного тока увеличивает положительное смещение постоянного тока, приложенное к ролику переноса заряда для каждого последующего цвета.
Упругость бумаги заставляет её отделяться от ETB по мере достижения ETB верхней части пути. На рис. 5-25 показан этот этап.
Четвёртая часть процесса формирования изображения — блок фиксации, в котором изображение тонера фиксируется на бумаге, создавая постоянное изображение, которое нельзя размазать. Этот блок состоит из одного этапа: фиксация.
Этот принтер использует метод индукционного нагрева для фиксации тонера на бумаге. Этот метод обеспечивает быстрый нагрев термоузла, что сокращает время ожидания и снижает потребление энергии.
На рис. 5-26 показан этот этап.
Управление скоростью двигателя термоузла для моделей HP Color LaserJet 5550 описано в этом разделе.
Принтер HP Color LaserJet 5550 управляет скоростью двигателя так же, как это делают модели HP Color LaserJet 5500, за исключением того, что принтер HP Color LaserJet 5550 имеет два датчика фиксации бумаги (PS81 и PS82) для контроля коробления определённых типов толстой бумаги.
Есть два флага обнаружения толстой бумаги: один для PS81 и один для PS82.
Эти флаги экранируют соответствующие датчики. Датчики позволяют контроллеру постоянного тока контролировать коробление бумаги более точно, чем это могут делать модели HP Color LaserJet 5500.
Когда подаётся толстая бумага, контроллер постоянного тока раньше ускоряет двигатель фиксации, чем при подаче обычной бумаги. Это обеспечивает минимальное коробление и предотвращает искажение изображения, которое может быть вызвано толщиной бумаги.
Толстая бумага относится к бумаге, указанной в режиме печати Thick Paper 2. Толстая бумага плотнее обычной. Изображение может быть искажено при переносе, если бумага сильно покоробилась и оттолкнулась назад к ETB. Это особенно верно для толстой бумаги с высокой основной плотностью (граммажом), которой необходимо уменьшить коробление.

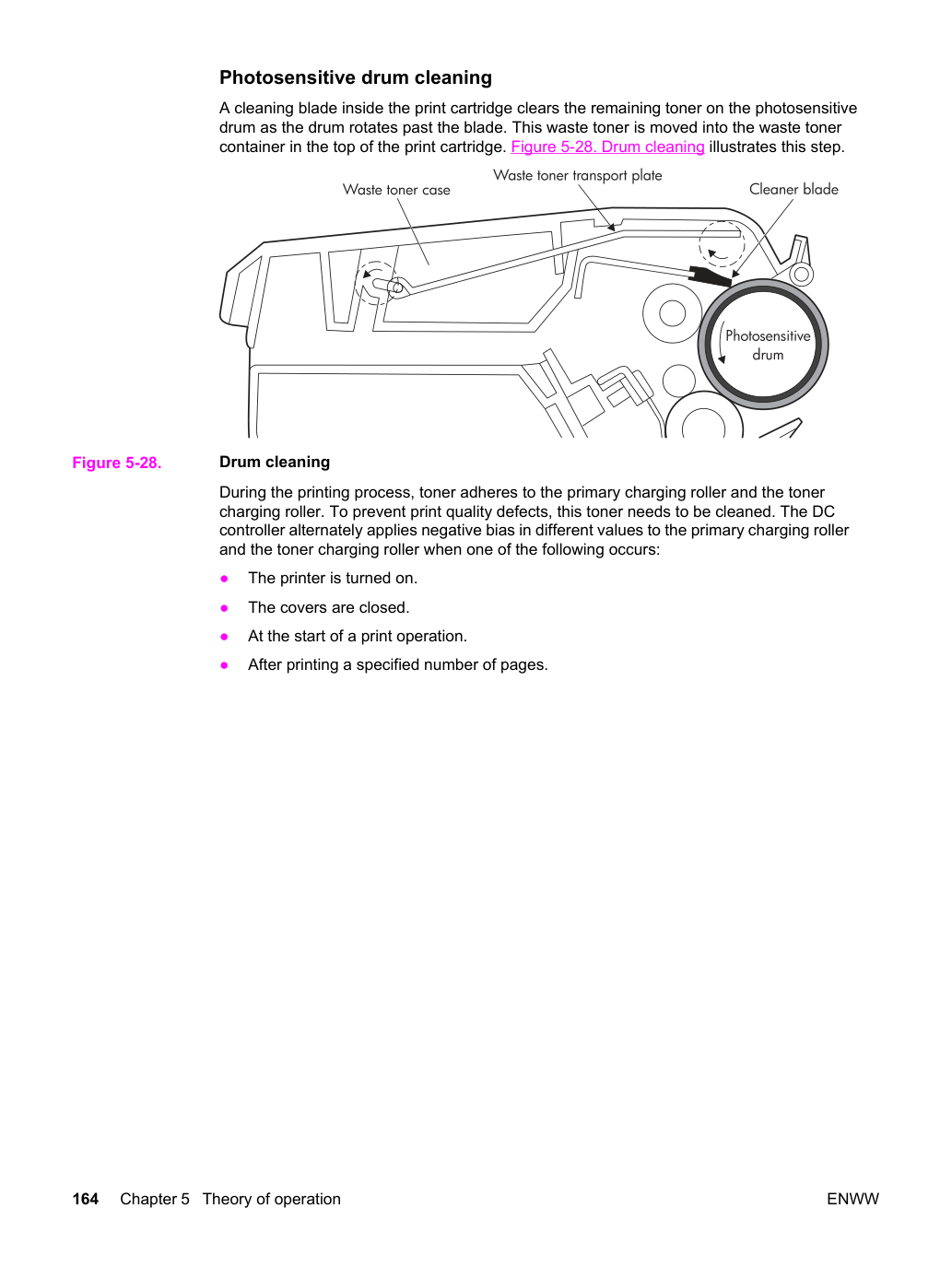

Пятая и последняя часть процесса формирования изображения — блок очистки, в котором ETB и печатные барабаны очищаются, подготавливаясь к следующей печати. Следующий раздел предоставляет дополнительную информацию о калибровке и очистке принтера. Этот блок состоит из двух этапов:
очистка печатного барабана Шаг 10: Очистка ETB Полное описание очистки ETB смотрите в разделе Очистка ETB.
Полное описание очистки печатного барабана смотрите в разделе Очистка печатного барабана.
Калибровка и очистка Принтер автоматически калибруется и очищается в различные моменты времени для поддержания наивысшего качества печати. Вы также можете заставить принтер выполнить калибровку, выбрав CALIBRATE NOW в меню качества печати. Смотрите Calibrate now.
Во время калибровки или очистки принтер приостановит печать. Для большинства калибровок и очисток принтер не прерывает задание печати, а ждёт завершения задания перед калибровкой или очисткой. На таблице 5-4 показано, когда принтер очищается и продолжительность очистки. Следующие разделы подробнее обсуждают калибровку и очистку.
Время, указанное в таблицах ниже, является предварительным и может быть изменено.
Определённые условия ошибок могут привести к повторению некоторых калибровок, что увеличит продолжительность, указанную в таблице ниже.
Таблица 5-3. Время и продолжительность калибровки Событие калибровки Продолжительность Тип калибровки При включении принтера.
75 секунд на калибровку, но из-за других действий инициализации принтер требует всего 2 минуты для готовности к печати DMAX, DHALF Warm (1:10) (модели HP Color LaserJet 5550) Cold (2:10) (модели HP Color LaserJet 5550) При установке одного или нескольких картриджей печати, которые ранее не были установлены в принтер.
секунд) DMAX, DHALF, регистрация цветовой плоскости (CPR) CPR, DMAX, DHALF (2:25) (модели HP Color LaserJet 5550) После печати 50 страниц с момента установки картриджа печати.
Принтер завершит печать текущего задания перед калибровкой.
После печати 1000 страниц с момента последней калибровки. Принтер завершит печать текущего задания перед калибровкой.
Спустя 8 часов с момента последней калибровки, но не когда принтер находится в режиме PowerSave.
Обычно эта калибровка происходит в первом задании или взаимодействии с панелью управления после ночного периода простоя.
Тип калибровки При запросе калибровки с панели управления (Calibrate Now).
секунд) DMAX, DHALF, CPR, фаза барабана Quick Calibration Now (только модели HP Color LaserJet 5550) 60 секунд (модели HP Color LaserJet 5550) DMAX, DHALF (4:05) (модели HP Color LaserJet 5550) Full Calibrate (только модели HP Color LaserJet 5550) 280 секунд (4 минуты 40 секунд) DMAX, DHALF Таблица 5-4. Время и продолжительность очистки Событие очистки Продолжительность Тип очистки Когда принтер непрерывно печатает (без периода простоя или остановки) в течение 51 страницы.
либо 5 секунд, либо 21 секунда (5 секунд наиболее часто) первичный валик и валик зарядки тонера Через интервалы между 90 и 140 страницами. Принтер завершит печать текущего задания перед очисткой.
На этом этапе все частицы тонера, оставшиеся на ETB, возвращаются в печатные барабаны в каждом картридже печати. На рис. показан этот этап.

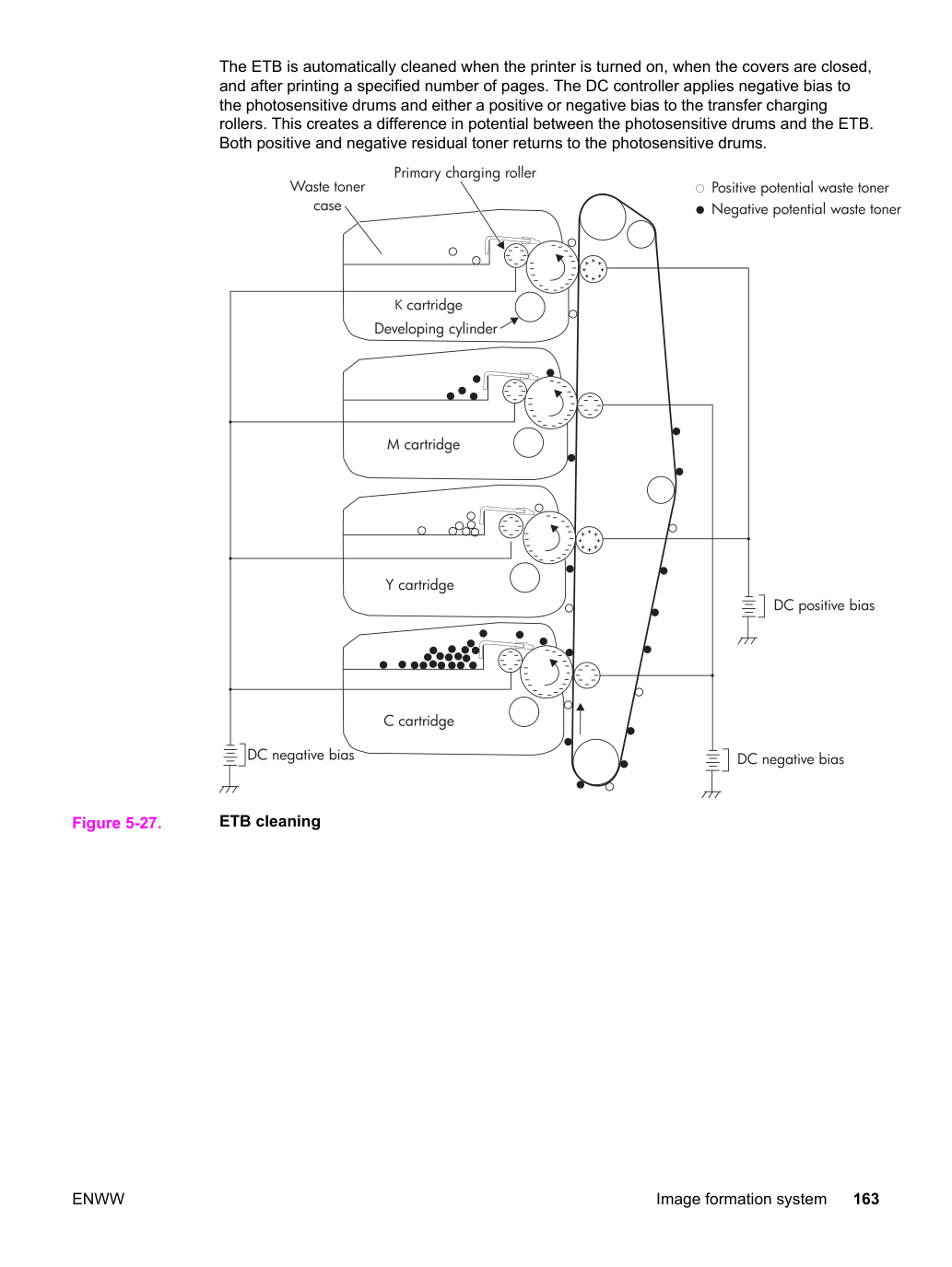

ETB автоматически очищается при включении принтера, при закрытии крышек и после печати указанного количества страниц. Контроллер постоянного тока прикладывает отрицательное смещение к печатным барабанам и либо положительное, либо отрицательное смещение к роликам переноса заряда. Это создаёт разность потенциалов между печатными барабанами и ETB.
Как положительный, так и отрицательный остаточный тонер возвращается в печатные барабаны.
Лезвие очистки внутри картриджа печати удаляет оставшийся тонер на печатном барабане по мере вращения барабана мимо лезвия. Этот отходящий тонер перемещается в контейнер отходов тонера в верхней части картриджа печати. На рис. 5-28 показан этот этап.
Во время процесса печати тонер прилипает к первичному валику зарядки и валику зарядки тонера. Для предотвращения дефектов качества печати этот тонер необходимо очистить. Контроллер постоянного тока попеременно прикладывает отрицательное смещение разных значений к первичному валику зарядки и валику зарядки тонера, когда происходит одно из следующего:
В начале операции печати.
После печати указанного количества страниц.

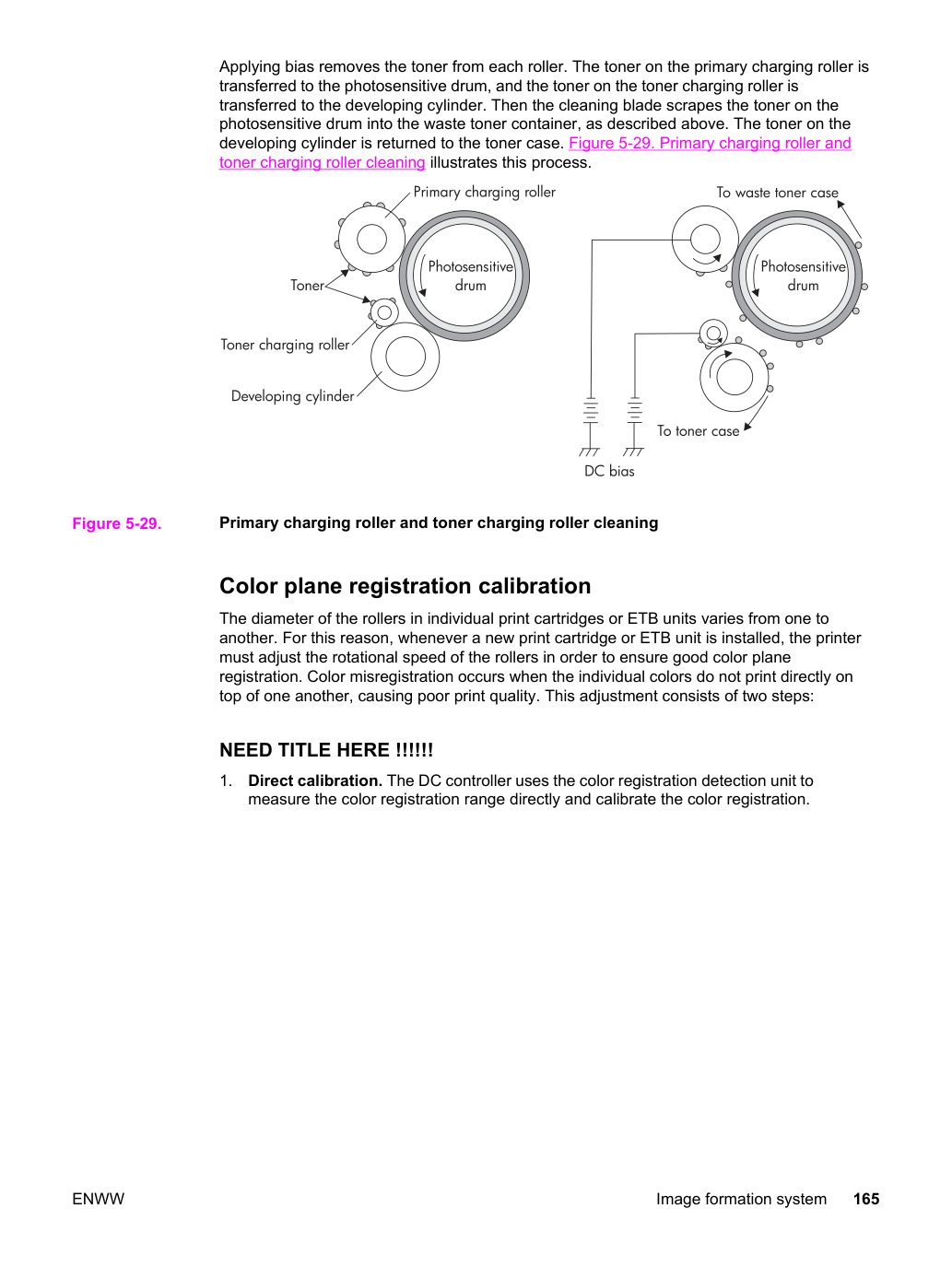

Приложение смещения удаляет тонер с каждого валика. Тонер на первичном валике зарядки переносится на печатный барабан, а тонер на валике зарядки тонера переносится на цилиндр проявки. Затем лезвие очистки счищает тонер на печатном барабане в контейнер отходов тонера, как описано выше. Тонер на цилиндре проявки возвращается в картридж тонера. На рис. 5-29 показан этот процесс.
Очистка первичного ролика заряда и ролика заряда тонера Калибровка регистрации цветных плоскостей Диаметр роликов в отдельных картриджах печати или блоках ETB варьируется от одного к другому. По этой причине каждый раз при установке нового картриджа печати или блока ETB принтер должен отрегулировать скорость вращения роликов для обеспечения хорошей регистрации цветных плоскостей. Смещение цветов происходит, когда отдельные цвета печатаются не точно друг на друге, что приводит к плохому качеству печати. Эта регулировка состоит из двух шагов:
Прямая калибровка. Контроллер DC использует блок обнаружения регистрации цветов для прямого измерения диапазона регистрации цветов и калибровки регистрации цветов.
Косвенная калибровка. Контроллер DC контролирует скорость вращения каждого ролика подачи и управляет скоростью для предотвращения смещения цветов.
Рисунок 5-30. Калибровка регистрации цветов иллюстрирует этот процесс.
Калибровка фазы барабана выравнивает все четыре двигателя картриджей и их приводные шестерни.
По мере старения картриджа печати тонер и фотоэлектрический барабан начинают деградировать, что может вызвать колебания плотности изображения. Принтер компенсирует это управлением стабилизации изображения. Существует два типа управления стабилизации изображения:
управление калибровкой полутонов изображения Каждое управление работает по мере необходимости.
Это управление калибрует каждое смещение для получения наилучшего возможного изображения в соответствии с изменениями окружающей среды.
Датчик условий окружающей среды обнаруживает температуру и влажность. Датчик отправляет эту информацию на контроллер DC в виде сигнала обнаружения температуры (TEMSNS) и сигнала обнаружения влажности (HUMSNS).
Контроллер DC контролирует условия окружающей среды принтера на основе этих двух сигналов.
Контроллер DC управляет следующими смещениями для предотвращения дефектов изображения при обнаружении изменения окружающей среды.
Если датчик окружающей среды обнаруживает температуру ниже -30ºC (-22ºF) или выше 80ºC (176ºF), контроллер DC определяет это как "ненормальность датчика окружающей среды" и отправляет сообщение об ошибке на модуль форматирования.
Если датчик окружающей среды обнаруживает температуру ниже 7ºC (44.6ºF), принтер не будет выполнять цикл калибровки.
Это управление стабилизирует плотность изображения путем калибровки значений смещения развития всякий раз, когда происходит одно из следующих событий:
когда модуль форматирования отправляет команду операции Калибровка плотности изображения состоит из трех шагов:
Контроллер DC формирует паттерны плотности для каждого цвета на ETB, используя различные уровни смещения развития.

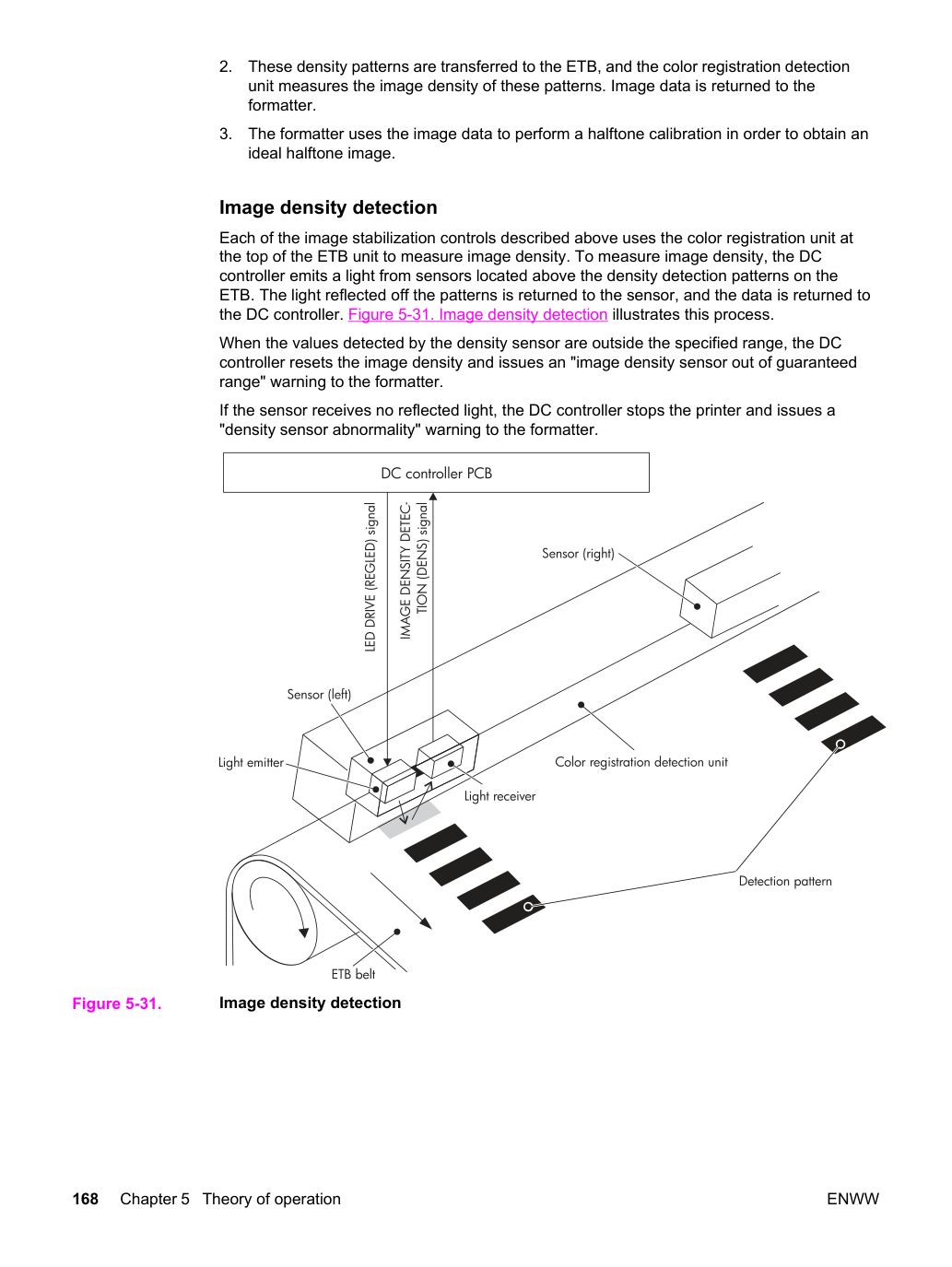

Блок обнаружения регистрации цветов измеряет плотность изображения паттернов плотности, сформированных на ETB.
Контроллер DC использует измерения плотности для регулировки смещения развития для получения надлежащей плотности изображения.
Это управление измеряет выход полутонов изображения из модуля форматирования и возвращает измерения в модуль форматирования, чтобы он мог выполнить калибровку полутонов. Калибровка плотности изображения всегда должна выполняться перед калибровкой полутонов изображения.
Управление калибровкой полутонов изображения состоит из трех шагов:
Используя оптимальное смещение развития, определенное во время калибровки плотности изображения, контроллер DC формирует паттерны плотности на фотоэлектрическом барабане в каждом картридже цветной печати.
Эти паттерны плотности передаются на ETB, и блок обнаружения регистрации цветов измеряет плотность изображения этих паттернов. Данные изображения возвращаются в модуль форматирования.
Модуль форматирования использует данные изображения для выполнения калибровки полутонов с целью получения идеального изображения полутонов.
Каждое из описанных выше управлений стабилизации изображения использует блок регистрации цветов в верхней части блока ETB для измерения плотности изображения. Для измерения плотности изображения контроллер DC испускает свет от датчиков, расположенных над паттернами обнаружения плотности на ETB. Свет, отраженный от паттернов, возвращается к датчику, и данные возвращаются на контроллер DC. Рисунок 5-31. Обнаружение плотности изображения иллюстрирует этот процесс.
Когда значения, обнаруженные датчиком плотности, находятся вне указанного диапазона, контроллер DC перезагружает плотность изображения и выдает предупреждение "датчик плотности вне гарантированного диапазона" в модуль форматирования.
Если датчик не получает отраженный свет, контроллер DC останавливает принтер и выдает предупреждение "ненормальность датчика плотности" в модуль форматирования.
Система подачи/захвата берет бумагу из входных лотков и переносит ее по пути подачи бумаги.
Принтер имеет один универсальный лоток (Лоток 1) и одну кассету на 500 листов (Лоток 2).
Лоток 3 стандартен для моделей HP Color LaserJet 5500dtn и 5550dtn. Лотки 3 и 4 стандартны для модели HP Color LaserJet 5500hdn. Лотки 3, 4 и 5 стандартны для модели HP Color LaserJet 5550hdn.
Лотки 3 и 4 опциональны для моделей HP Color LaserJet 5500, 5500n и 5500dn.
Лотки 3, 4 и 5 опциональны для моделей HP Color LaserJet 5550 и 5550dn.
Датчики обнаруживают присутствие бумаги в каждом из этих лотков. Переключатели обнаружения длины и ширины бумаги обнаруживают размер бумаги в каждом лотке, а также наличие каждого лотка. Принтер может обнаруживать несколько стандартных размеров бумаги. Кроме того, принтер может обнаруживать пользовательские размеры бумаги. Для использования обнаруживаемых пользовательских размеров бумаги пользователь должен переместить переключатель в кассете из положения "Стандартный" в положение "Пользовательский". После установки пользовательского размера для лотка этот размер будет сохранен до тех пор, пока переключатель не будет перемещен обратно в положение Стандартный. Рисунок 5-32. Переключатель размера бумаги Пользовательский/Стандартный в кассете показывает этот переключатель.
Четыре двигателя, муфта и соленоид приводят в действие различные ролики подачи. Фотодатчики могут обнаруживать продвижение бумаги по пути подачи бумаги. Если бумага не достигает или не проходит один из этих датчиков в течение указанного времени, контроллер DC определяет, что произошла замятие бумаги, и уведомляет модуль форматирования. Рисунок 5-33. Система подачи/захвата на следующей странице иллюстрирует эту систему.
Система подачи/захвата имеет следующие физические компоненты:

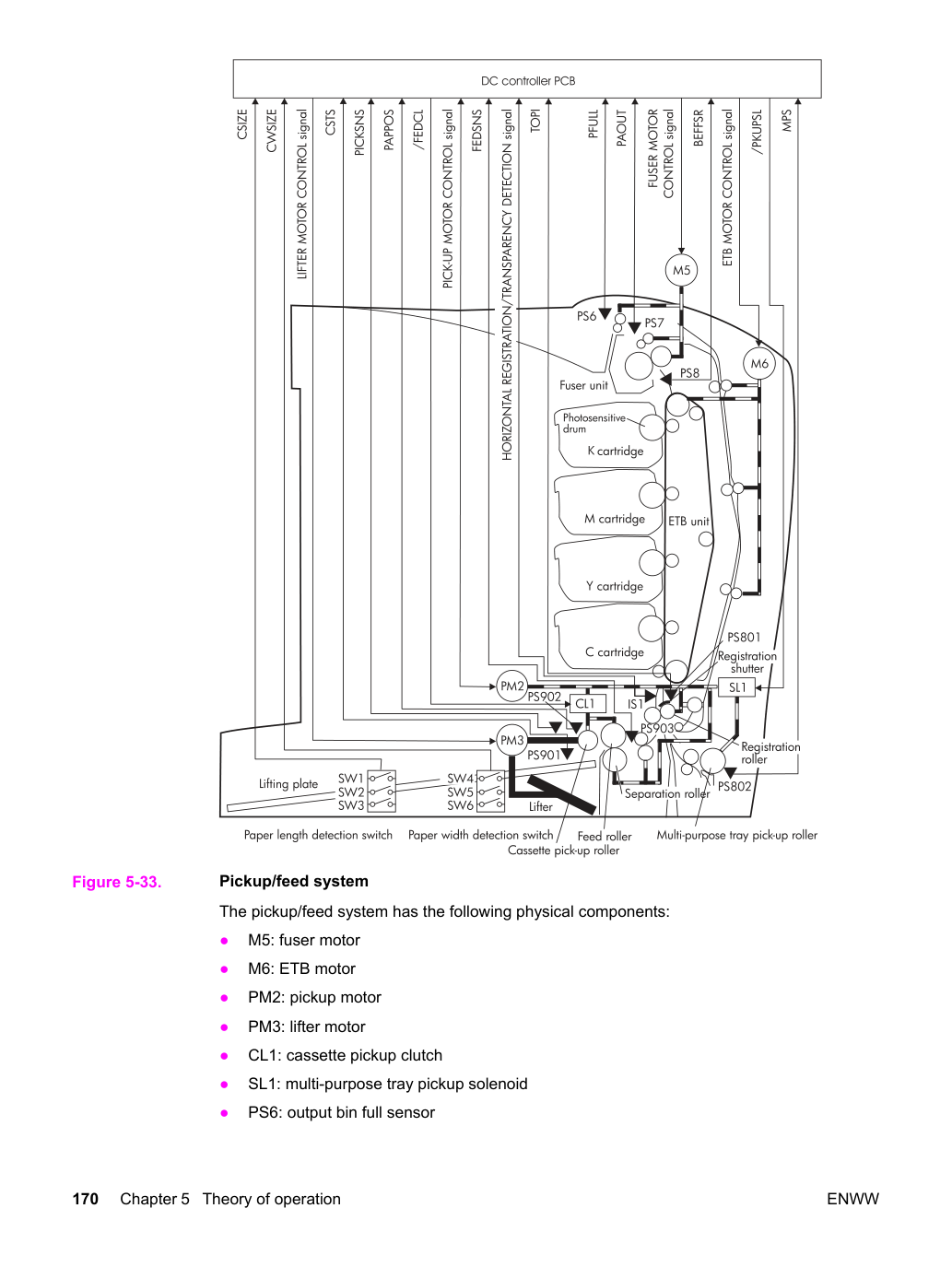

Рисунок 5-34. Система подачи/захвата иллюстрирует систему подачи/захвата, которая может быть разделена на три блока:
блок двусторонней подачи. от выходного лотка к регистрационному затвору в нижней части ETB Рисунок 5-34.
В нижней части пути подачи бумаги блок захвата берет отдельные листы бумаги из лотков. Затем ETB переносит бумагу в верхнюю часть пути подачи бумаги и в термоузел. Механизмы блока подачи/захвата следующие:
двусторонняя повторная подача и горизонтальная регистрация Захват бумаги из кассеты Принтер подает бумагу из Лотка 2 следующим методом. Рисунок 5-35. Операция захвата из кассеты иллюстрирует эту процедуру.
Когда контроллер DC получает команду печати от модуля форматирования, он вращает двигатель захвата (PM2) по часовой стрелке, заставляя регистрационный ролик и ролик подачи вращаться.
Когда сканирующий двигатель готов, контроллер DC включает муфту захвата из кассеты (CL1), позволяя ролику захвата, ролику подачи и ролику разделения вращаться. Одновременно контроллер DC вращает PM3 по часовой стрелке, заставляя рычаг захвата опускаться на поверхность стопки бумаги. PM3 прекращает вращение после того, как датчик захвата обнаруживает рычаг захвата.
При опускании рычага подачи ролик подачи касается поверхности стопы бумаги и вытягивает бумагу из кассеты.
Когда бумага достигает датчика подачи бумаги (Paper feed), контроллер постоянного тока вращает PM3 против часовой стрелки, поднимая рычаг подачи.
При подаче нескольких листов ролик разделения вращается в противоположном направлении от ролика подачи, удерживая многоуровневые листы и позволяя одному листу пройти к ролику регистрации.
Шторка регистрации выравнивает бумагу, и бумага подается в тракт бумаги с правильной скоростью для типа носителя.
ETB переносит бумагу мимо картриджей печати, где тонер переносится на бумагу, и в термоузел (Fuser).

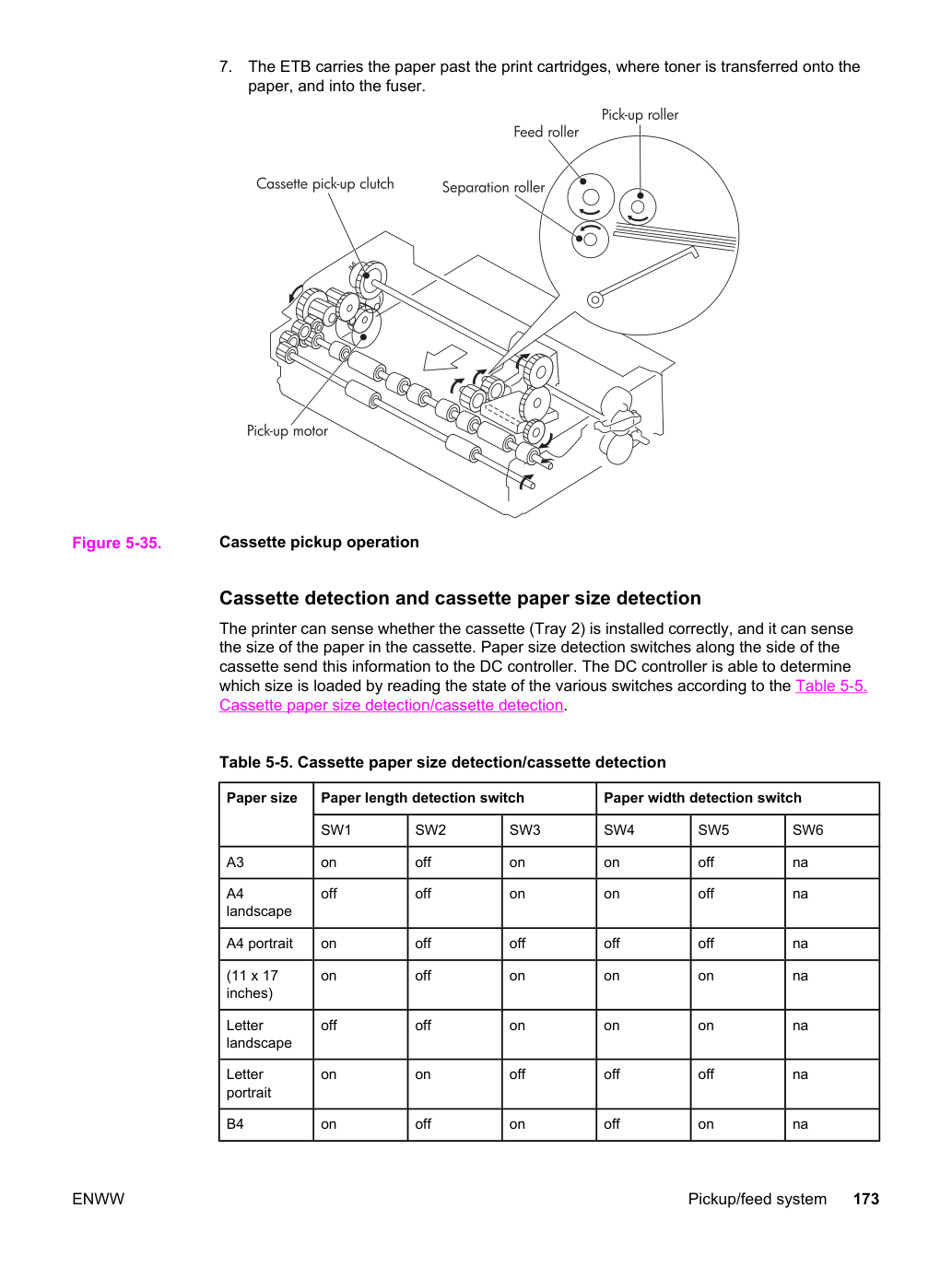

Определение кассеты и определение размера бумаги кассеты. Принтер может определить, правильно ли установлена кассета (Tray 2), и может определить размер бумаги в кассете. Выключатели определения размера бумаги на боковой стороне кассеты отправляют эту информацию на контроллер постоянного тока. Контроллер постоянного тока может определить, какой размер загружен, прочитав состояние различных выключателей согласно таблице 5-5.

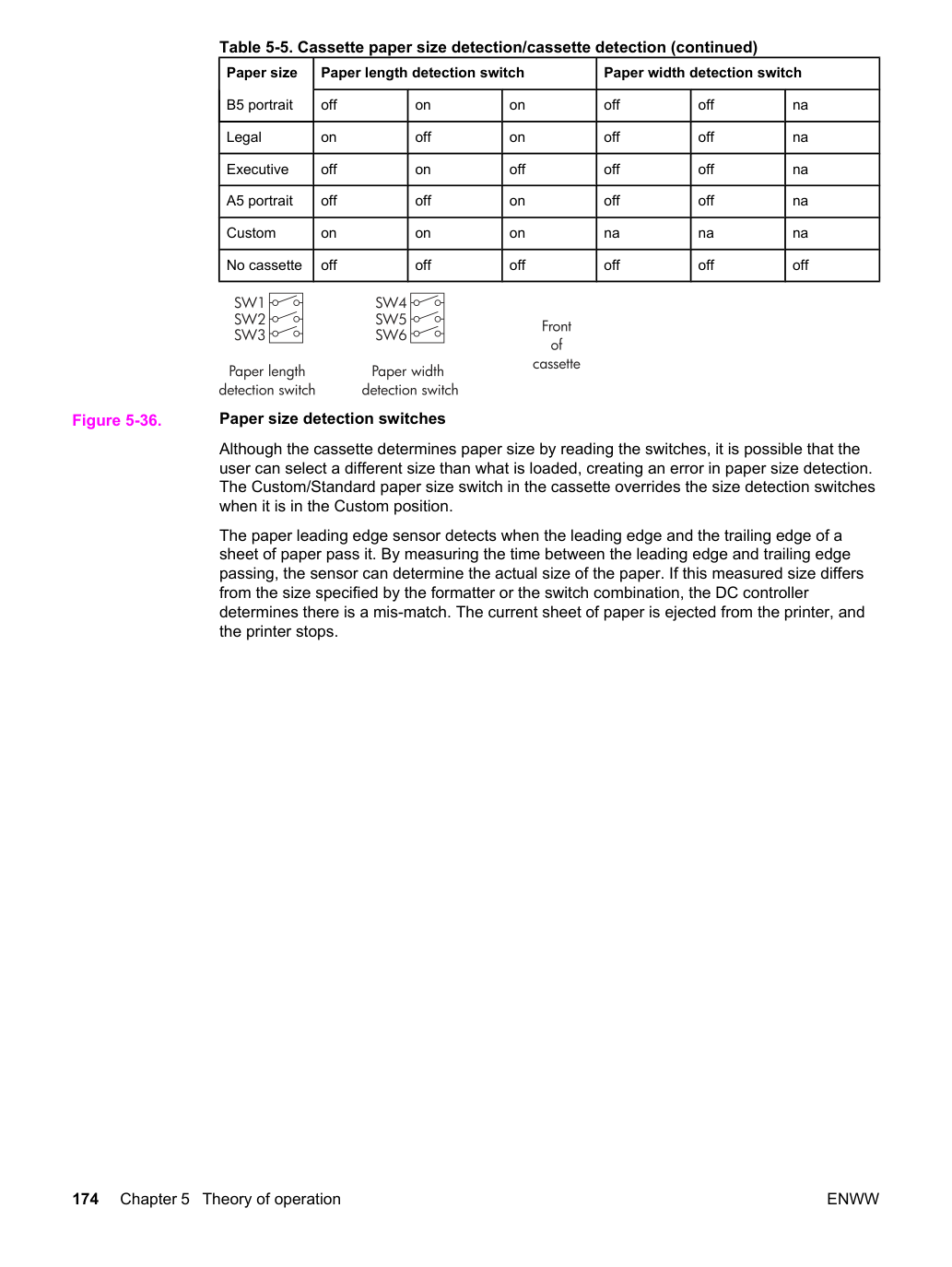

Хотя кассета определяет размер бумаги путем считывания выключателей, возможно, что пользователь может выбрать размер, отличный от загруженного, создав ошибку в определении размера бумаги.
Выключатель размера пользовательской/стандартной бумаги в кассете переопределяет выключатели определения размера, когда он находится в положении Custom.
Датчик переднего края бумаги определяет, когда передний край и задний край листа бумаги проходят мимо него. Измеряя время между прохождением переднего и заднего краёв, датчик может определить фактический размер бумаги. Если этот измеренный размер отличается от размера, указанного форматером или комбинацией выключателей, контроллер постоянного тока определяет несоответствие. Текущий лист бумаги выбрасывается из принтера, и принтер останавливается.

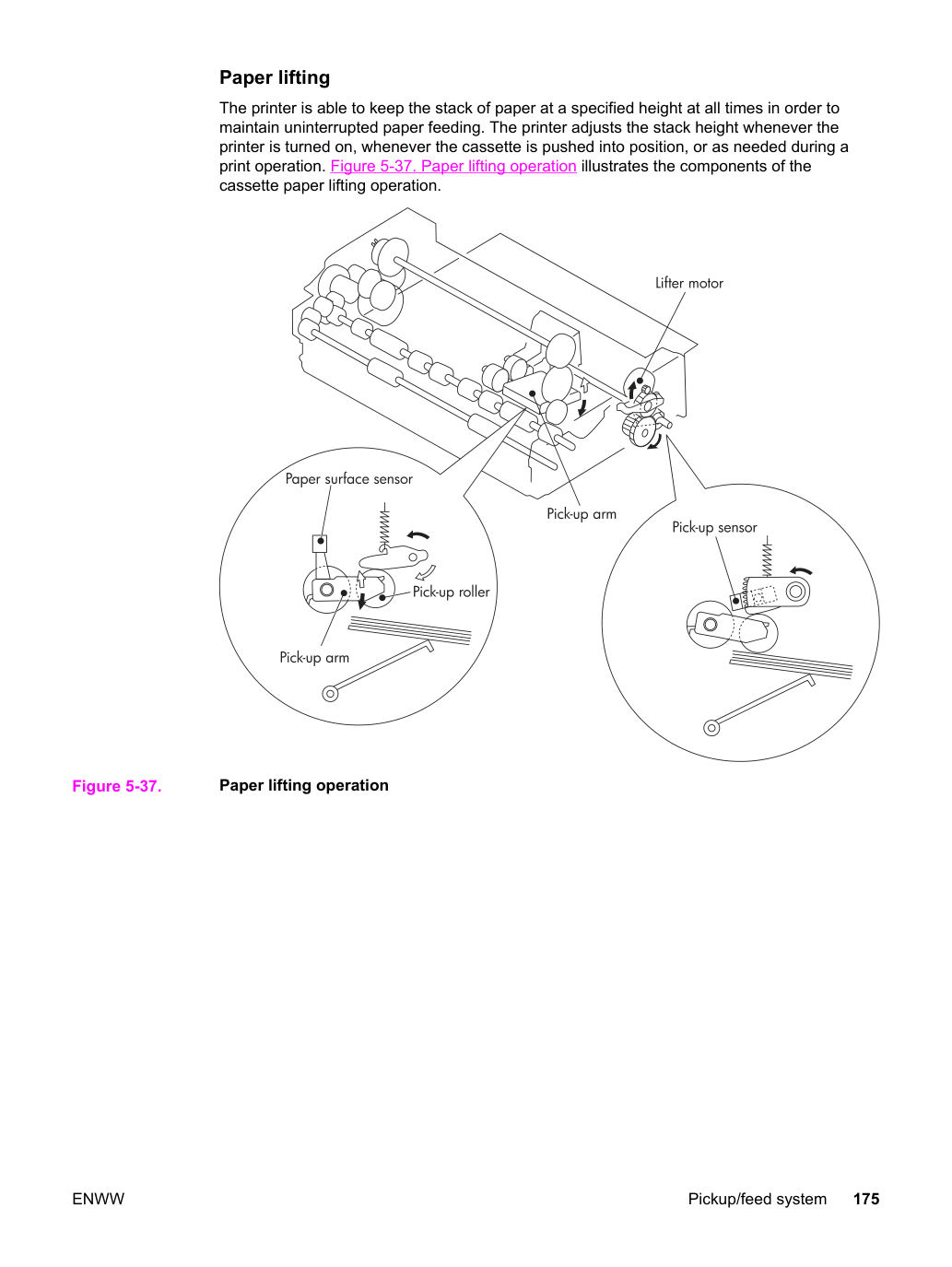

Принтер способен поддерживать стопу бумаги на определенной высоте в любой момент времени для обеспечения непрерывной подачи бумаги. Принтер регулирует высоту стопы при каждом включении, при установке кассеты в положение или по мере необходимости во время печати. На рисунке 5-37 показаны компоненты операции подъема бумаги кассеты.
Ролик разделения предотвращает попадание нескольких листов бумаги в тракт бумаги. Если ролик подачи берет только один лист бумаги, муфта в ролике разделения позволяет бумаге проходить, вращаясь в том же направлении. Однако если ролик подачи берет несколько листов, ролик разделения вращается в противоположном направлении от ролика подачи, отталкивая дополнительные листы обратно в кассету. Только верхний лист бумаги подается в принтер. На рисунке 5-38.

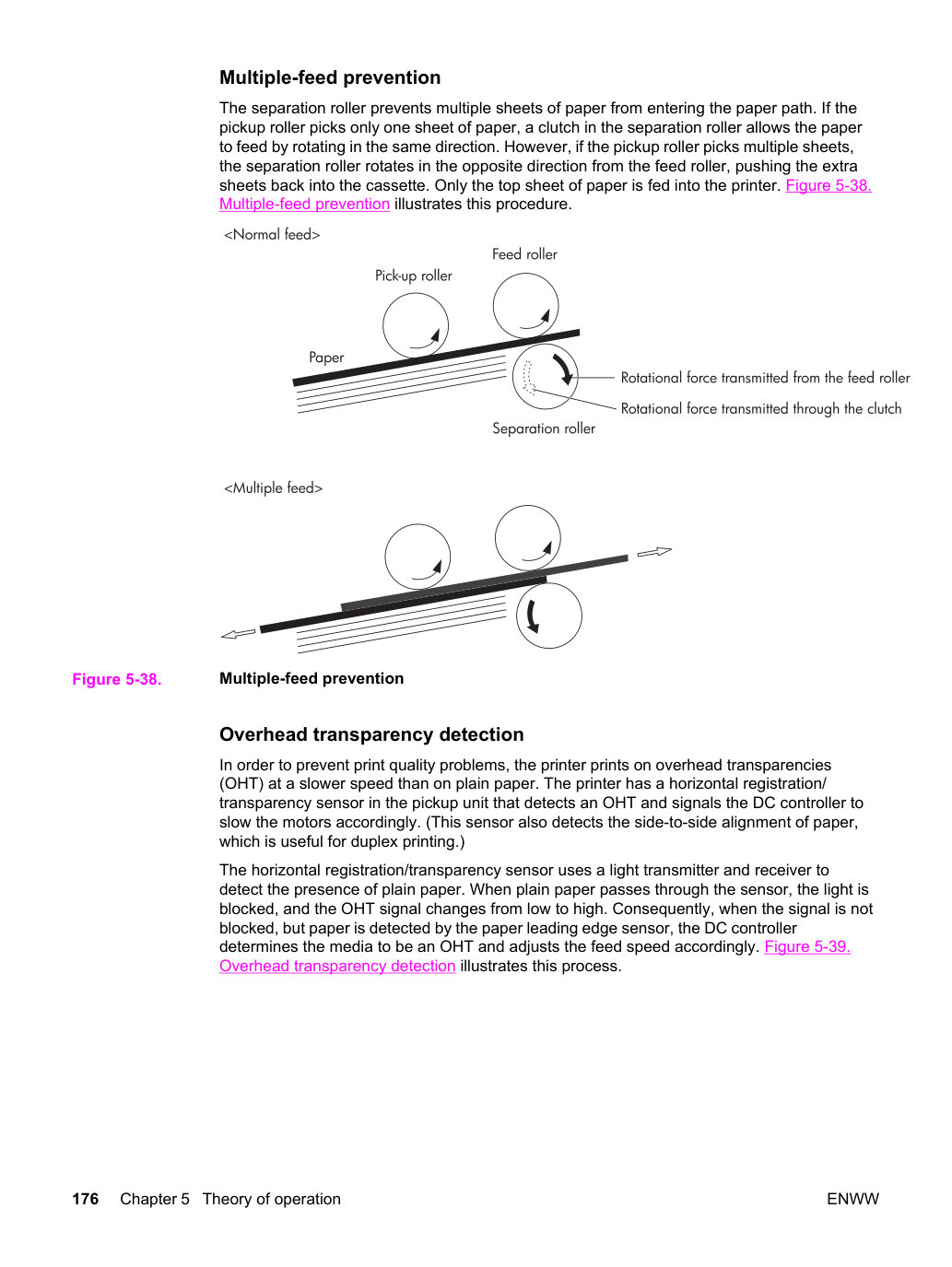

Предотвращение многолистной подачи показывает эту процедуру.
Для предотвращения проблем с качеством печати принтер печатает на прозрачных пленках (OHT) с более низкой скоростью, чем на обычной бумаге. Принтер имеет датчик горизонтальной регистрации/прозрачности в узле подачи, который определяет OHT и сигнализирует контроллеру постоянного тока замедлить двигатели соответствующим образом. (Этот датчик также определяет боковое выравнивание бумаги, что полезно для двусторонней печати.) Датчик горизонтальной регистрации/прозрачности использует световой передатчик и приемник для определения наличия обычной бумаги. Когда обычная бумага проходит через датчик, свет блокируется, и сигнал OHT изменяется с низкого на высокий. Следовательно, когда сигнал не блокируется, но бумага обнаруживается датчиком переднего края бумаги, контроллер постоянного тока определяет носитель как OHT и регулирует скорость подачи соответственно. На рисунке 5-39.

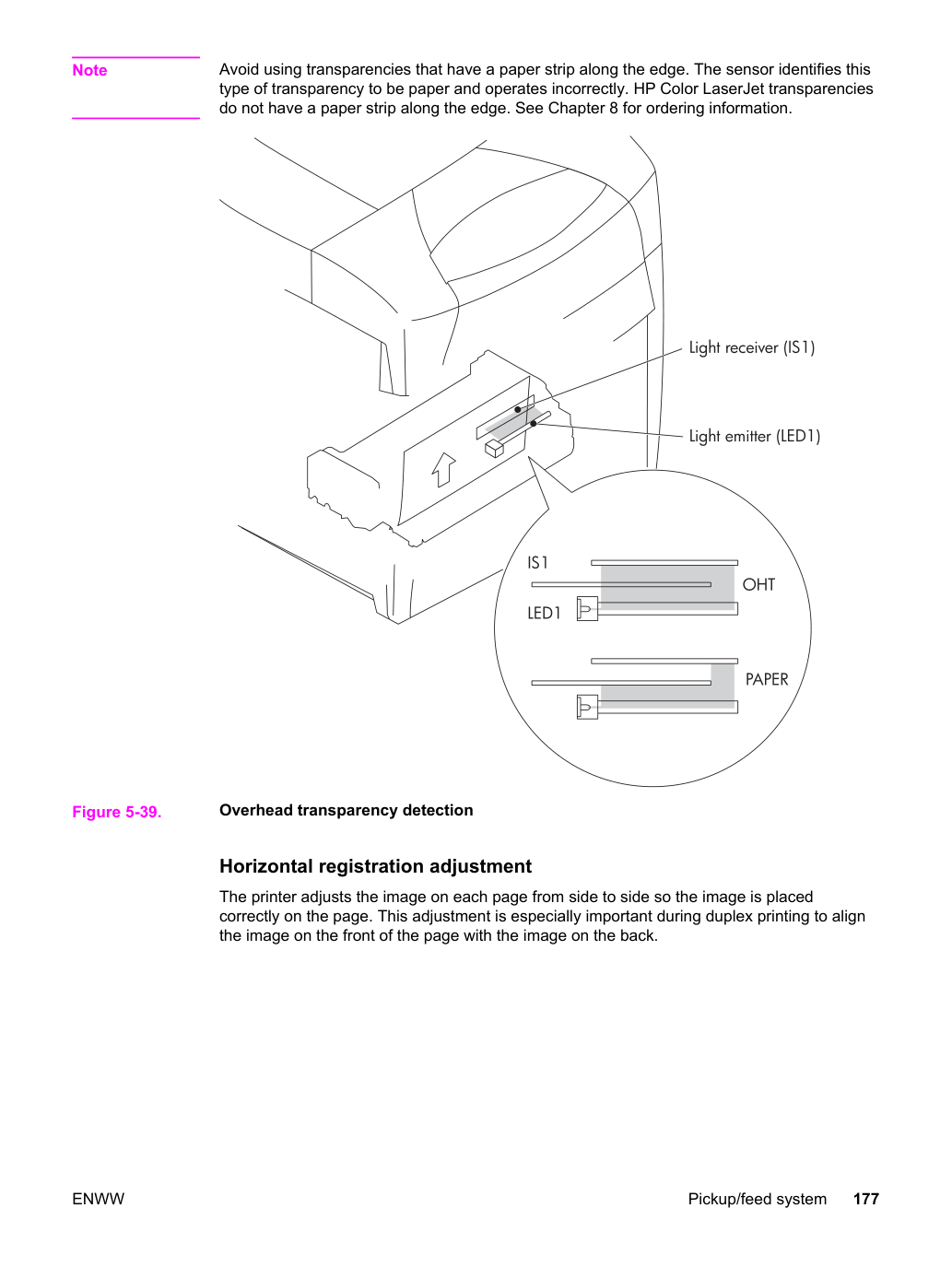

Определение прозрачной пленки иллюстрирует этот процесс.
Избегайте использования прозрачных пленок с бумажной полоской по краю. Датчик определяет этот тип прозрачной пленки как бумагу и работает некорректно. Прозрачные пленки HP Color LaserJet не имеют бумажную полоску по краю. См. раздел 8 для информации о заказе.
Принтер регулирует изображение на каждой странице из стороны в сторону, чтобы изображение было размещено правильно на странице. Эта регулировка особенно важна при двусторонней печати для выравнивания изображения на лицевой стороне страницы с изображением на обратной стороне.
Для регулировки горизонтальной регистрации принтер использует датчик горизонтальной регистрации/прозрачности. Когда лист бумаги проходит через датчик, контроллер постоянного тока определяет положение левого края листа и передает это измерение форматеру. Форматер регулирует начальную позицию в направлении горизонтального сканирования соответствующим образом, а затем отправляет сообщение контроллеру постоянного тока для начала печати. На рисунке 5-40 показана процедура регулировки горизонтальной регистрации.
Тип носителя в тракте бумаги определяет скорость его подачи. Таблица 5-6 показывает соотношение между типом носителя и скоростью подачи.
для носителей Монохромный контроллер постоянного тока определяет несоответствие носителя, выбрасывает носитель и останавливает принтер в следующих ситуациях:
Определена OHT, и принтер установлен на толстую бумагу или режим глянца.
Определена обычная бумага, и принтер установлен на режим OHT.
Однако, если принтер установлен на режим обычной бумаги и определена OHT, контроллер постоянного тока автоматически переключит принтер в режим OHT, и печать будет продолжаться нормально.
Узел термоузла/доставки состоит из термоузла (Fuser), который плавит тонер и прижимает его к бумаге, и узла доставки, который подает бумагу в выходной лоток. Последовательность событий следующая:
ETB переносит лист бумаги с перенесенным тонером в термоузел (Fuser).
Двигатель термоузла (Fuser) регулирует свою скорость для поддержания равномерного натяжения бумаги при входе в термоузел.
Термоузел плавит отдельные частицы тонера. Рукав термоузла и ролик прижима смешивают сжиженный тонер и прижимают его к бумаге для создания нужного цвета.
Бумага выходит из термоузла в выходной лоток.
Для двусторонних работ термоузел разворачивает направление бумаги и подает ее в узел двусторонней подачи.
Датчик в выходном лотке определяет, когда лоток заполнен. Если это так, контроллер постоянного тока остановит принтер после завершения текущей печати.
Во время двусторонней (duplex) печати узел двусторонней подачи разворачивает направление бумаги в термоузле и отправляет ее обратно через узел подачи/подачи для печати на второй стороне. На рисунке 5-41.
Переключение двусторонней печати иллюстрирует эту процедуру "переключения обратно" duplex. Последовательность событий следующая:
Бумага с напечатанной лицевой стороной проходит через термоузел.
Двигатель термоузла (M5) вращается против часовой стрелки в течение определенного времени после того, как бумага достигает датчика доставки термоузла. Ролик доставки термоузла разворачивается и подает бумагу в узел двусторонней подачи.
Ролик двусторонней подачи подает бумагу обратно в узел подачи, и шторка регистрации определяет и исправляет любой перекос.
Датчик горизонтальной регистрации/прозрачности определяет левый край страницы и правильно выравнивает страницу для двусторонней печати.
Бумага затем повторно входит в узел подачи и печатается на второй стороне.
Бумага проходит через термоузел во второй раз и останавливается в выходном лотке.
Во время двусторонней печати принтер сначала печатает вторую сторону страницы. Например, если задание печати из 4 страниц должно быть напечатано на двух листах бумаги, сначала печатаются страницы 2 и 4, затем страницы 1 и 3. По этой причине при двусторонней печати на предварительно напечатанном фирменном бланке обязательно загружайте фирменный бланк лицевой стороной вниз и с верхней частью страницы слева в Tray 2, Tray 3, Tray 4, Tray 5 только для моделей HP Color LaserJet 5550. В Tray 1 загружайте фирменный бланк лицевой стороной вверх с верхней частью страницы слева.

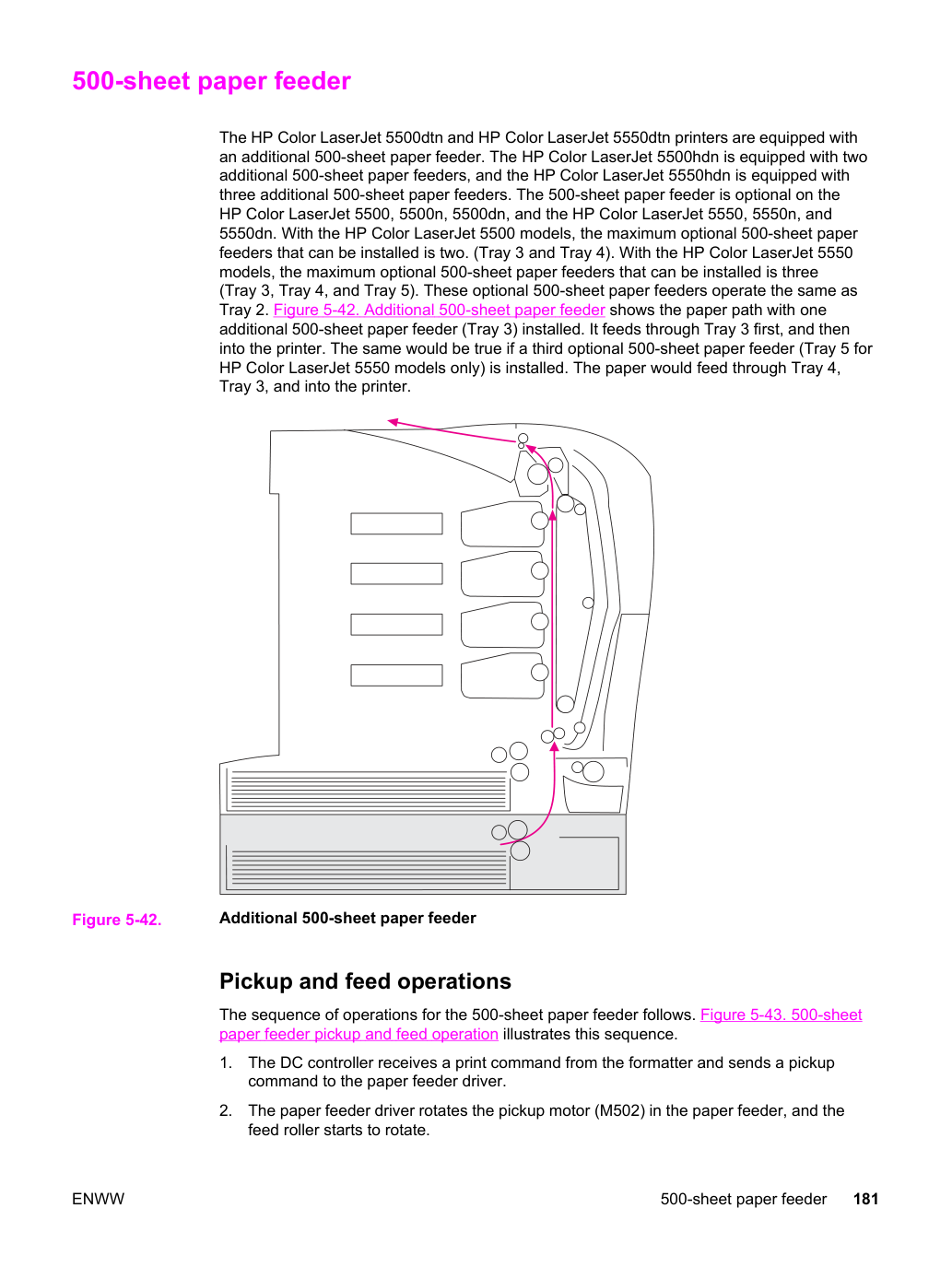

Принтеры HP Color LaserJet 5500dtn и HP Color LaserJet 5550dtn оснащены дополнительной подачей бумаги на 500 листов. HP Color LaserJet 5500hdn оснащен двумя дополнительными подачами бумаги на 500 листов, а HP Color LaserJet 5550hdn оснащен тремя дополнительными подачами бумаги на 500 листов. Подача бумаги на 500 листов является дополнительной опцией для HP Color LaserJet 5500, 5500n, 5500dn и HP Color LaserJet 5550, 5550n и 5550dn. Для моделей HP Color LaserJet 5500 максимальное количество дополнительных подач бумаги на 500 листов, которые можно установить, составляет две (Tray 3 и Tray 4). Для моделей HP Color LaserJet 5550 максимальное количество дополнительных подач бумаги на 500 листов, которые можно установить, составляет три (Tray 3, Tray 4 и Tray 5). Эти дополнительные подачи бумаги на 500 листов работают так же, как Tray 2. На рисунке 5-42 показан тракт бумаги с установленной одной дополнительной подачей бумаги на 500 листов (Tray 3). Бумага подается сначала через Tray 3, затем в принтер. То же самое было бы верно, если бы была установлена третья дополнительная подача бумаги на 500 листов (Tray 5 только для моделей HP Color LaserJet 5550). Бумага подавалась бы через Tray 4, Tray 3 и в принтер.
Операции подачи и подачи. Последовательность операций подачи бумаги на 500 листов следующая. На рисунке 5-43 показаны операции подачи и подачи подачи бумаги на 500 листов.
Контроллер DC получает команду печати от форматера и отправляет команду захвата драйверу подающего устройства бумаги.
Драйвер подающего устройства бумаги вращает двигатель захвата (M502) в подающем устройстве бумаги, и ролик подачи начинает вращаться.

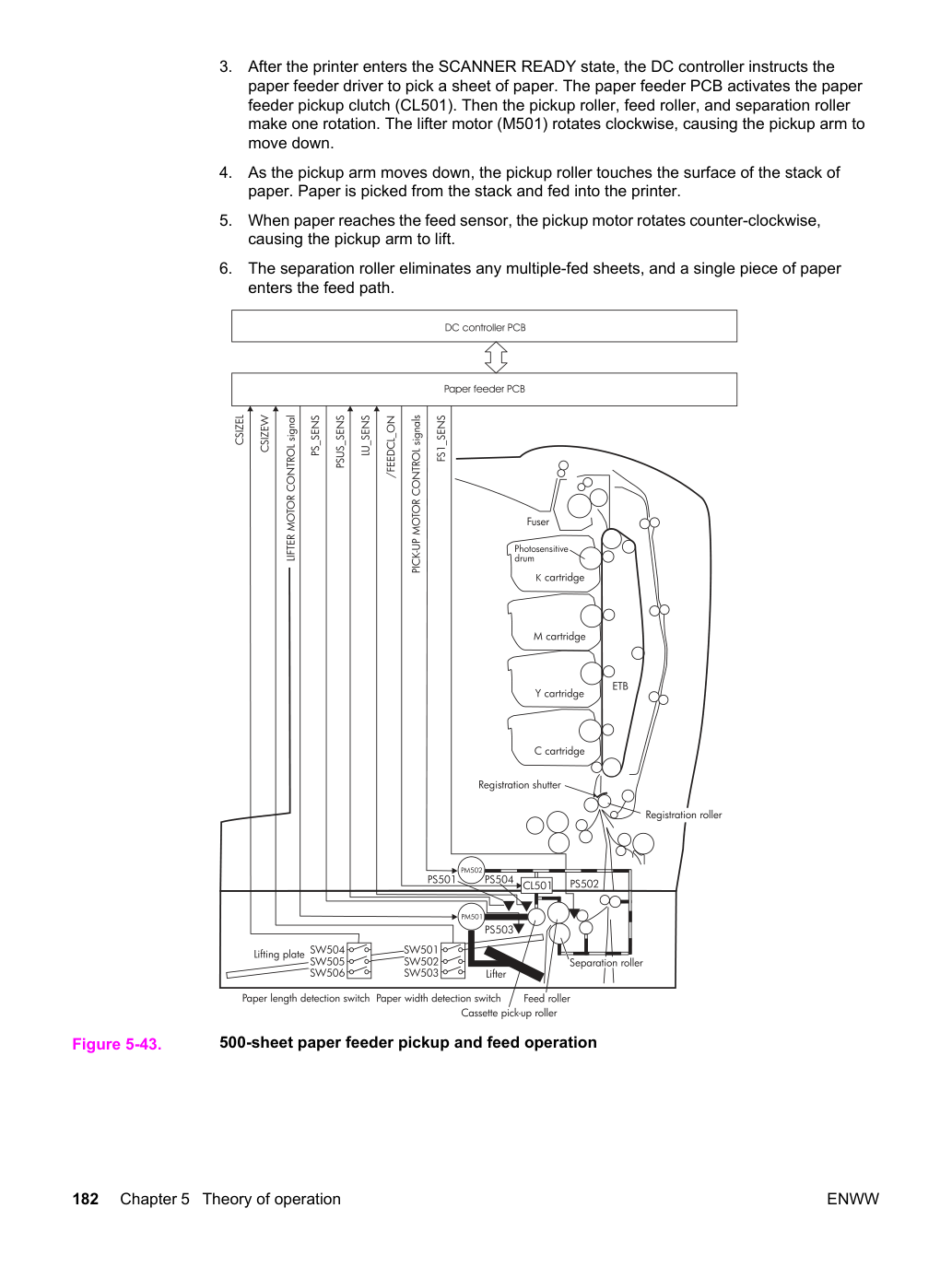

После входа принтера в состояние SCANNER READY контроллер DC инструктирует драйвер подающего устройства бумаги захватить лист бумаги. Печатная плата подающего устройства бумаги активирует муфту захвата подающего устройства бумаги (CL501). Затем ролик захвата, ролик подачи и ролик разделения делают один оборот. Двигатель подъёма (M501) вращается по часовой стрелке, вызывая движение рычага захвата вниз.
При движении рычага захвата вниз ролик захвата касается поверхности стопки бумаги. Бумага захватывается из стопки и подаётся в принтер.
Когда бумага достигает датчика подачи, двигатель захвата вращается против часовой стрелки, вызывая поднятие рычага захвата.
Ролик разделения исключает подачу нескольких листов, и один лист бумаги входит в тракт подачи.
