Детали и диаграммы Эта глава содержит информацию по следующим темам.
Рисунки в этой главе показывают основные подузлы в принтере и их составные части. После каждой диаграммы в разобранном виде следует таблица (список материалов). Каждая таблица перечисляет обозначение ссылки (номер позиции), связанный номер детали и описание каждой детали.
Ища номер детали, внимательно проверь напряжение, указанное в колонке описания, чтобы убедиться, что выбранный номер детали предназначен для правильной модели принтера.
В этом руководстве аббревиатура "PCB" означает "узел печатной платы". Компоненты, описываемые как PCB, могут состоять из одной печатной платы или печатной платы плюс другие части, такие как кабели и датчики.
Все стандартные номера деталей имеются в наличии и могут быть заказаны в Hewlett-Packard Customer Support-Americas (HPCS-A) или Hewlett-Packard Customer Support-Europe (HPCS-E). Информацию об обращении в HPCS-A или HPCS-E см. в Главе 2.
Детали без обозначения ссылки или номера детали не подлежат замене в полевых условиях и не могут быть заказаны.

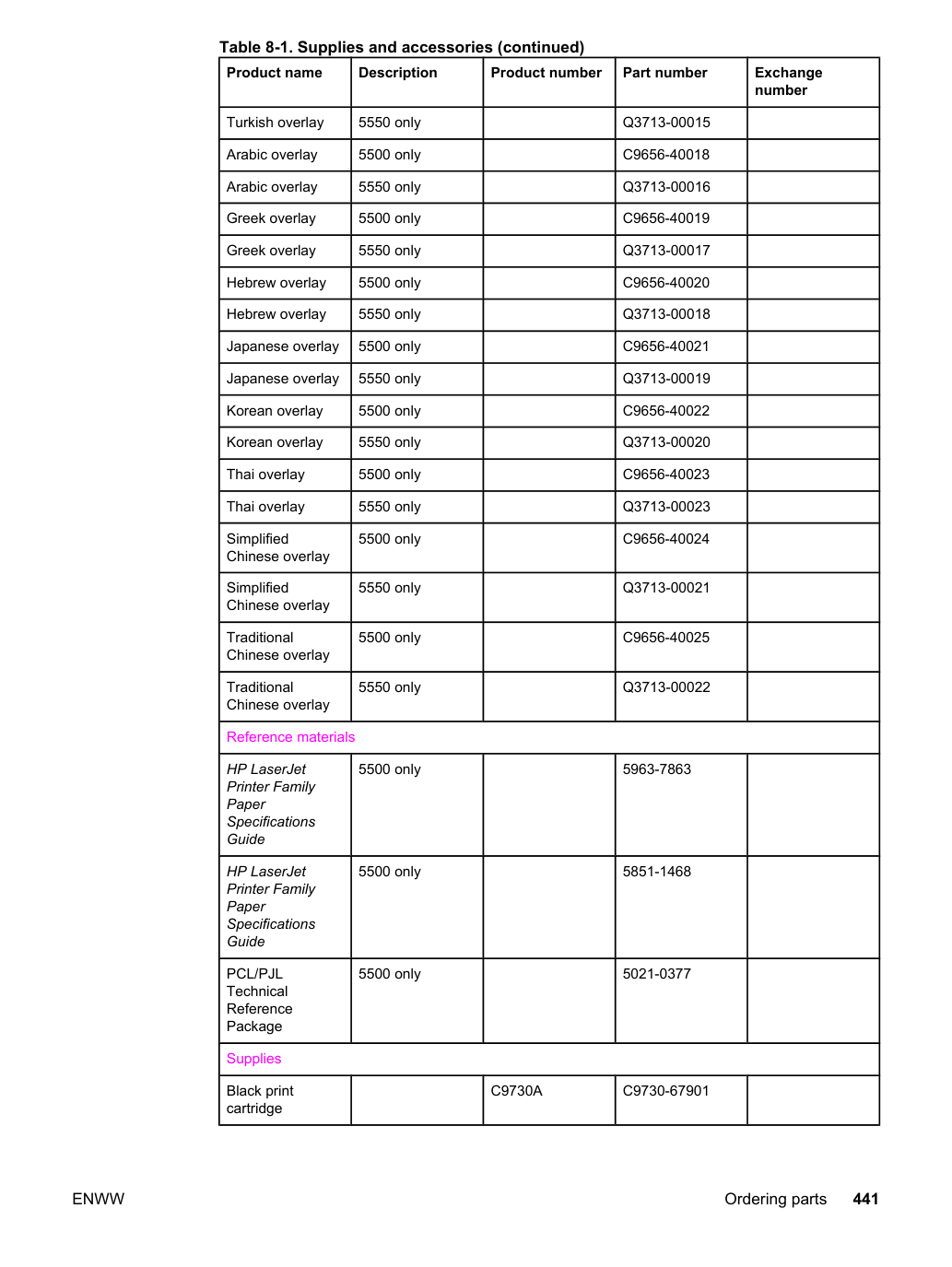

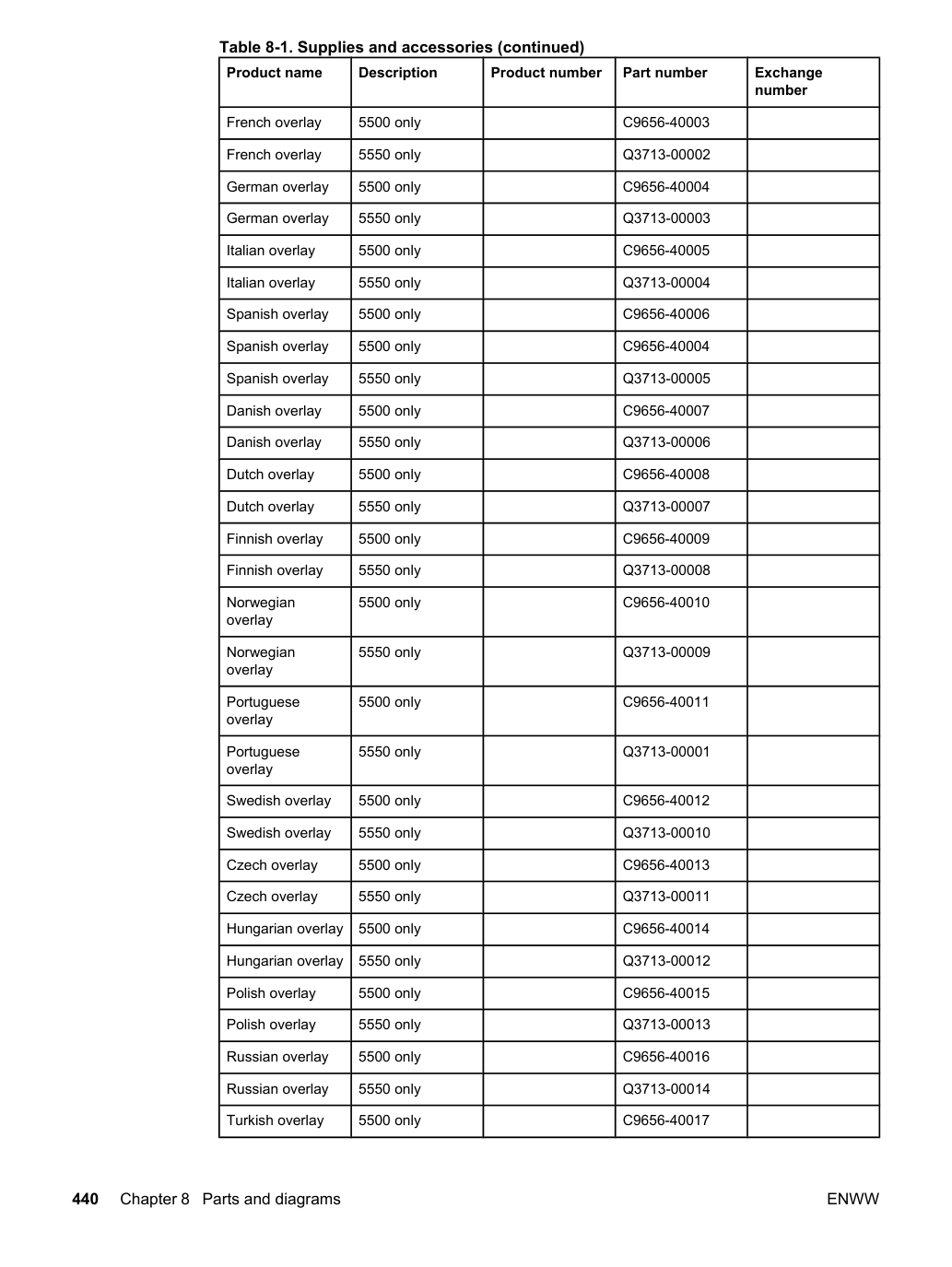

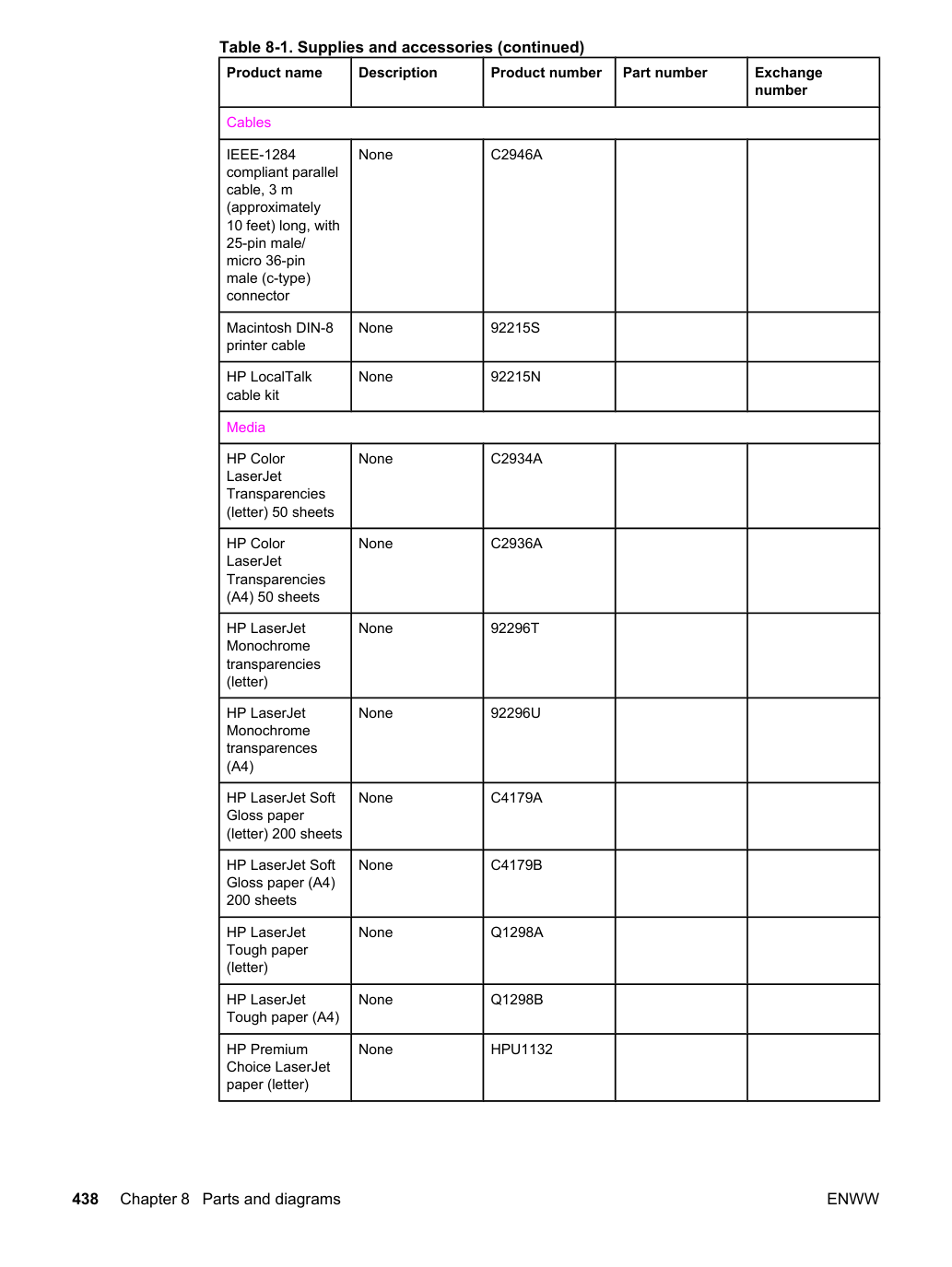

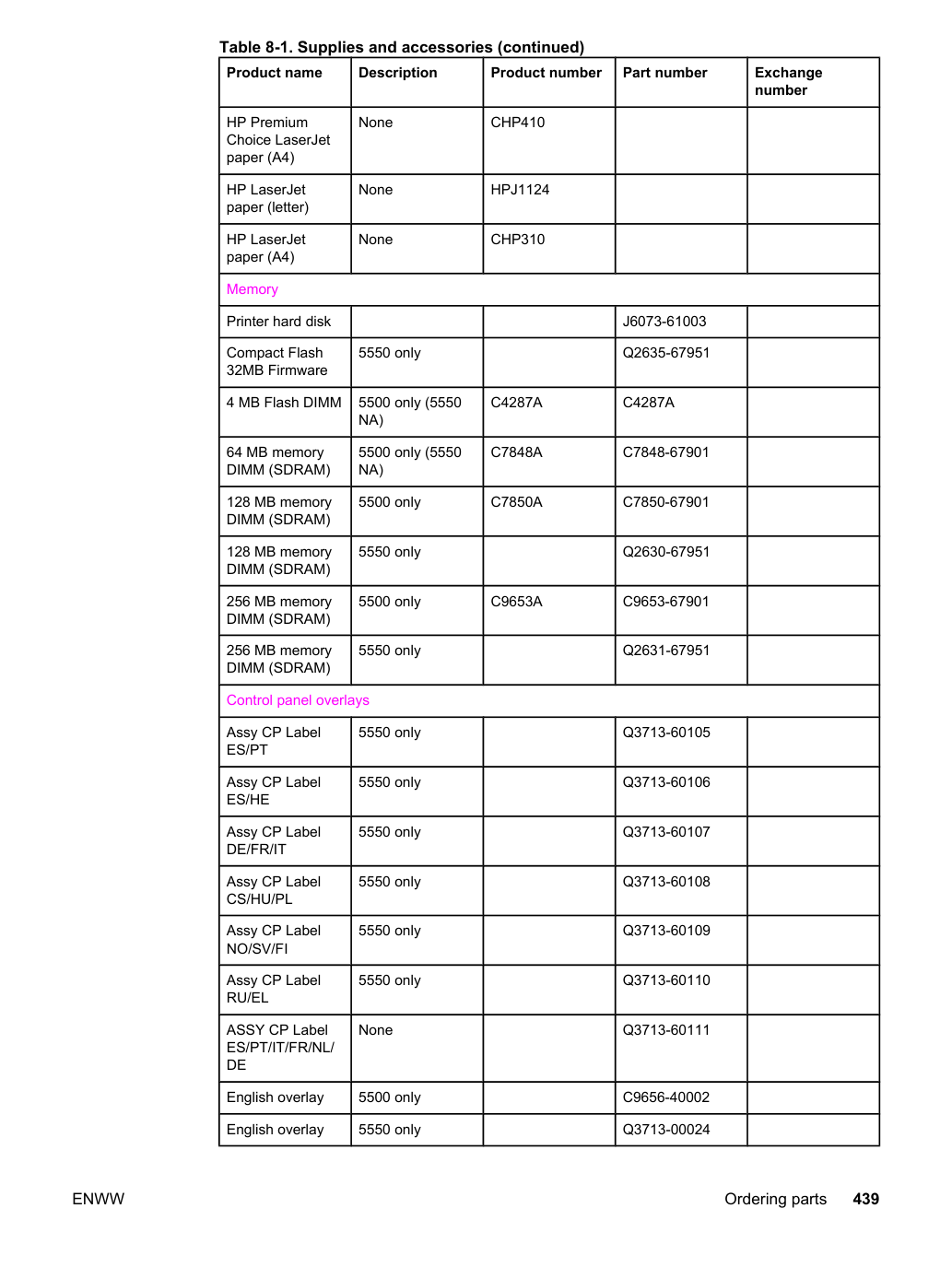

Расходные материалы и аксессуары Позиции, перечисленные в Таблице 8-1. Расходные материалы и аксессуары доступны через местного авторизованного дилера HP. Чтобы найти дилера рядом с тобой (или если твой местный дилер временно нет в наличии), позвони в HP Customer Information Center по номеру (800) 752-0900.
Номера деталей документации см. в Главе 2.
Расходные материалы и аксессуары доступны непосредственно от Hewlett-Packard по следующим номерам:
Обратись к своему местному координатору HP Parts для получения других местных номеров телефонов.

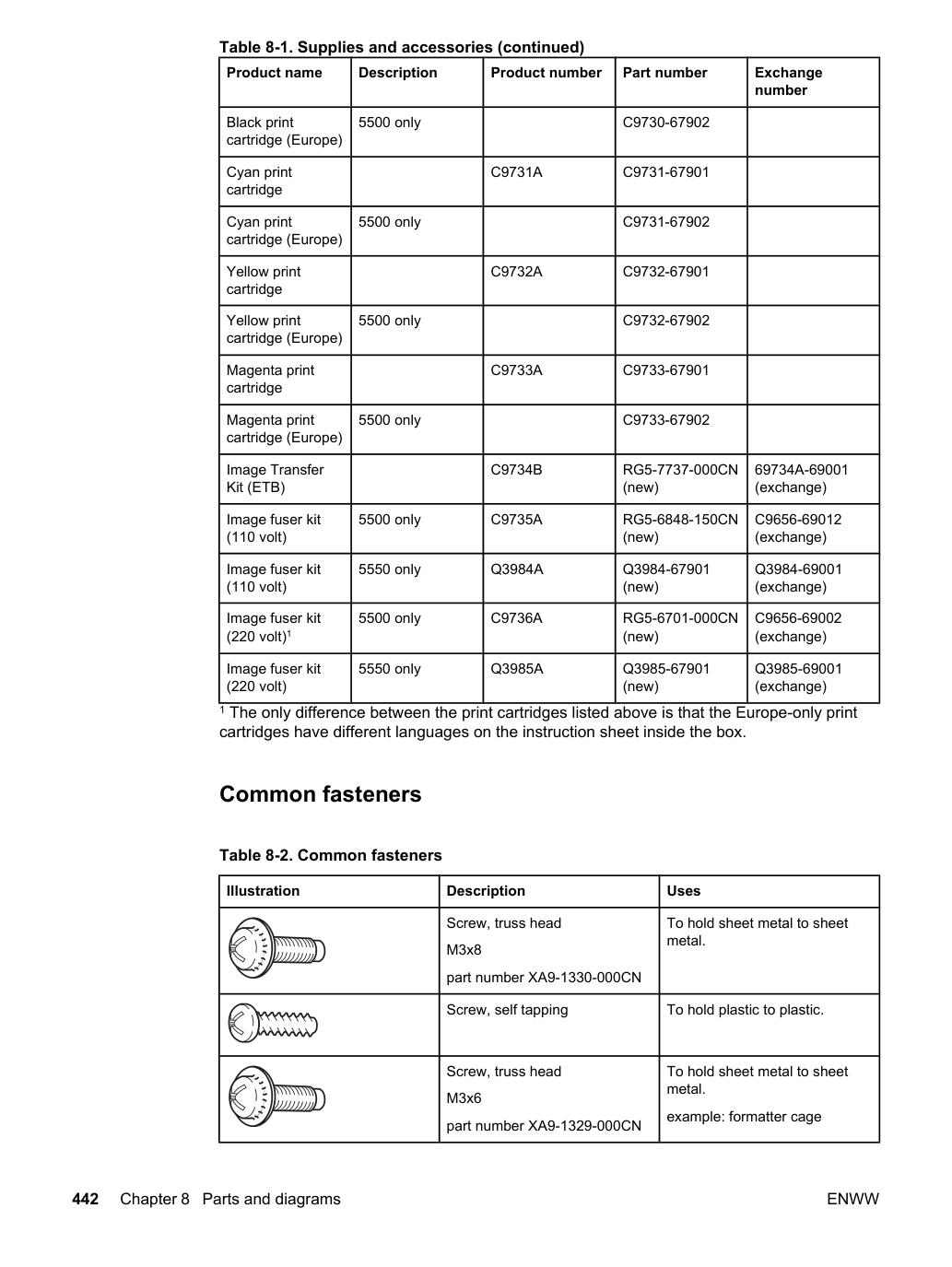

номер Картридж черной печати (Europe) 5500 только C9730-67902 Картридж голубой печати C9731A C9731-67901 Картридж голубой печати (Europe) 5500 только C9731-67902 Картридж желтой печати C9732A C9732-67901 Картридж желтой печати (Europe) 5500 только C9732-67902 Картридж пурпурной печати C9733A C9733-67901 Картридж пурпурной печати (Europe) 5500 только C9733-67902 Набор переноса изображения (ETB) C9734B RG5-7737-000CN (новый) 69734A-69001 (обмен) Набор термоузла изображения (110 вольт) 5500 только C9735A RG5-6848-150CN (новый) C9656-69012 (обмен) Набор термоузла изображения (110 вольт) 5550 только Q3984A Q3984-67901 (новый) Q3984-69001 (обмен) Набор термоузла изображения (220 вольт)1 5500 только C9736A RG5-6701-000CN (новый) C9656-69002 (обмен) Набор термоузла изображения (220 вольт) 5550 только Q3985A Q3985-67901 (новый) Q3985-69001 (обмен) 1 Единственное различие между перечисленными выше картриджами печати состоит в том, что картриджи только для Европы имеют разные языки на листе инструкций внутри коробки.
номер детали XA9-1330-000CN Для крепления листового металла к листовому металлу.
номер детали XA9-1329-000CN Для крепления листового металла к листовому металлу.

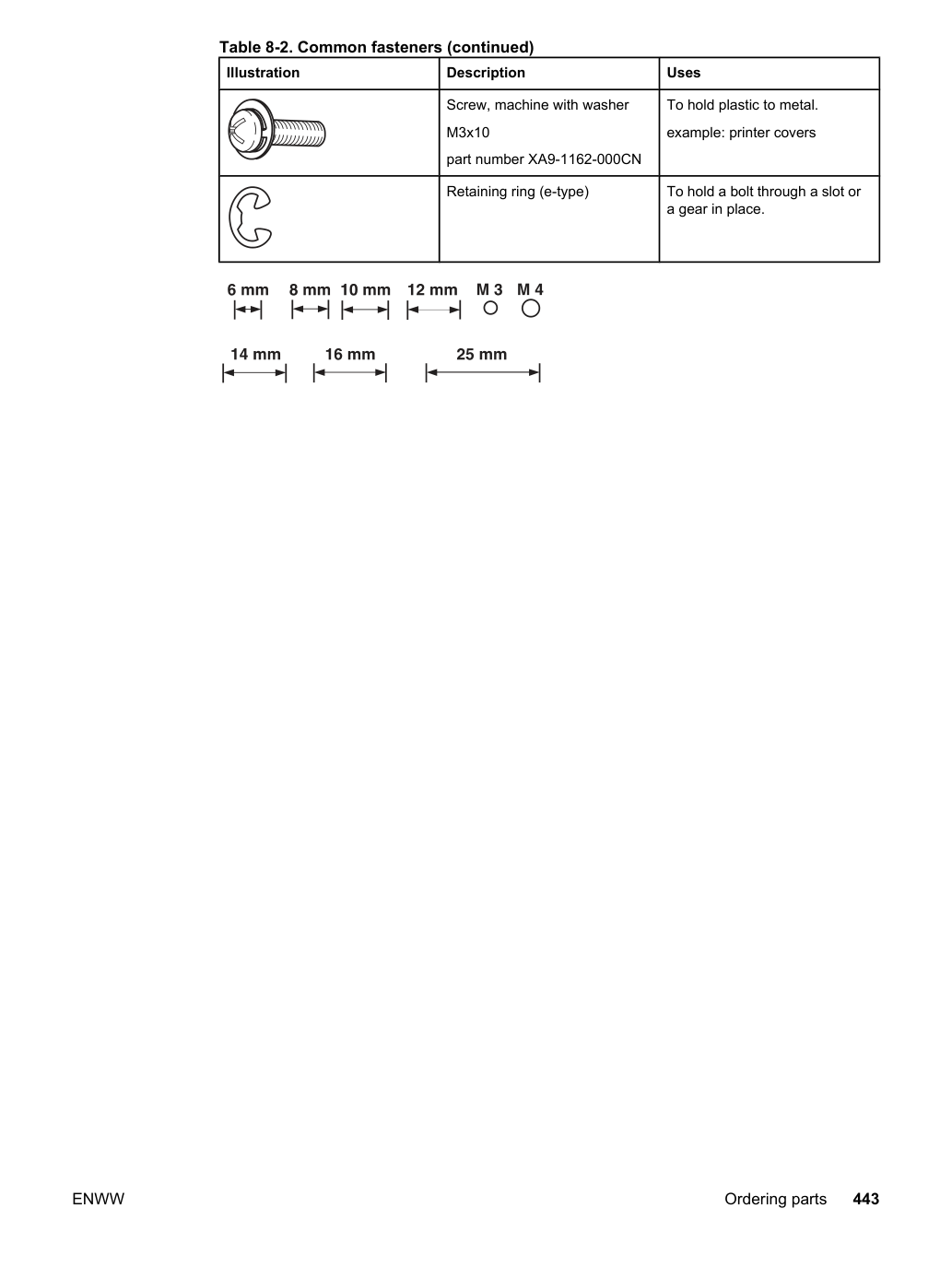

Винт машинный с шайбой M3x10 номер детали XA9-1162-000CN Для крепления пластика к металлу.
пример: крышки принтера Стопорное кольцо (e-type) Для удержания болта через щель или шестерню на месте.

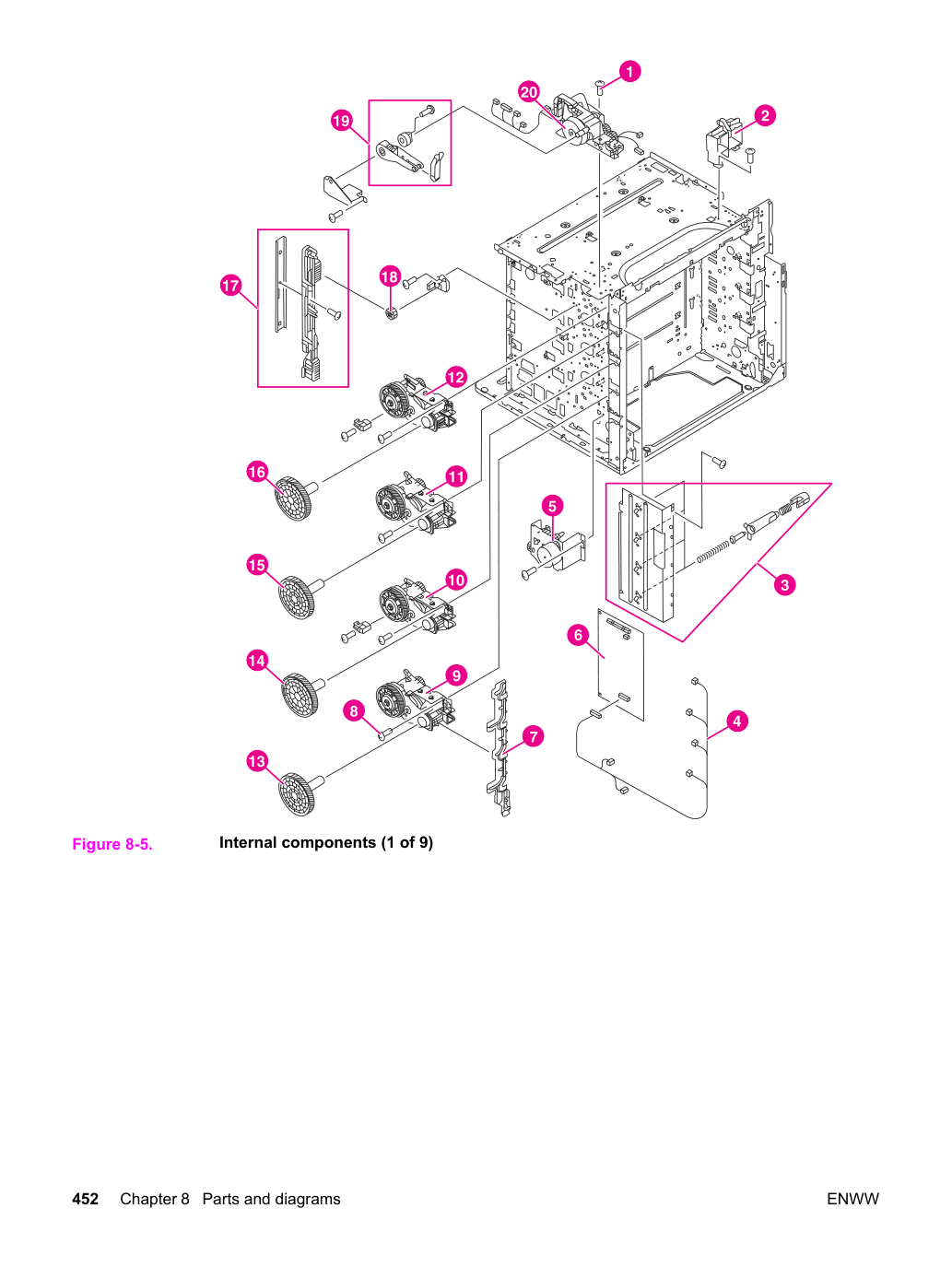

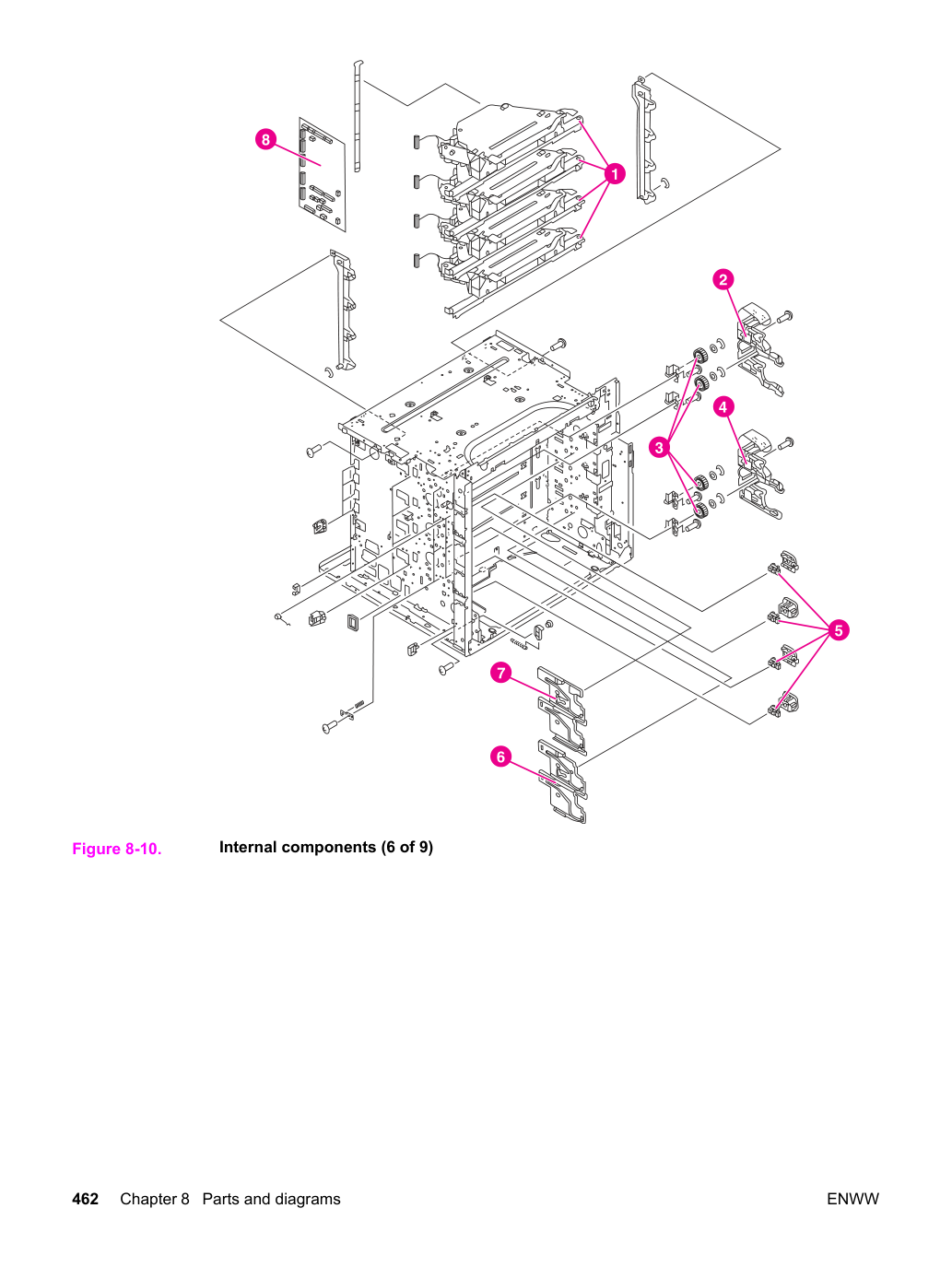

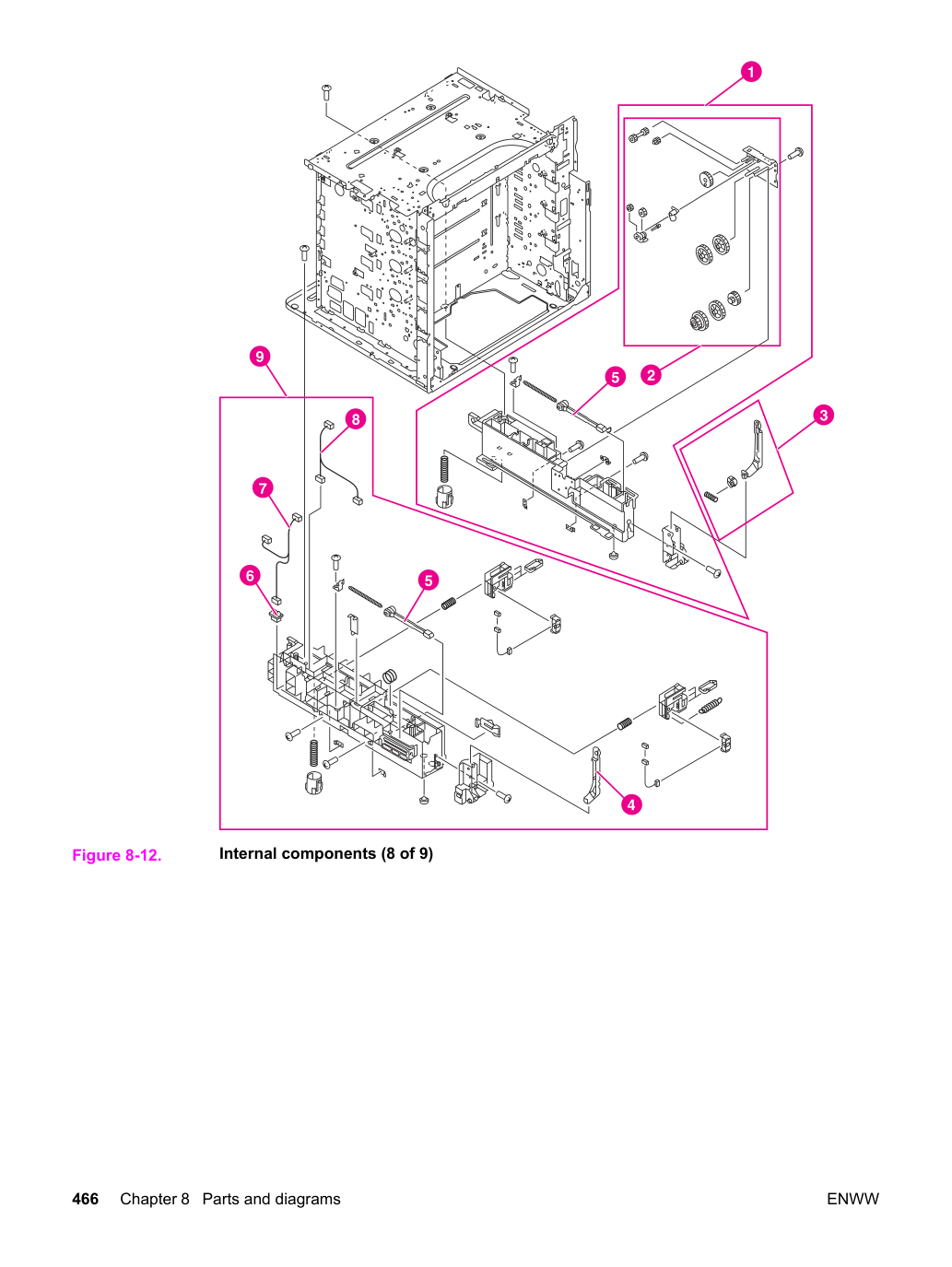

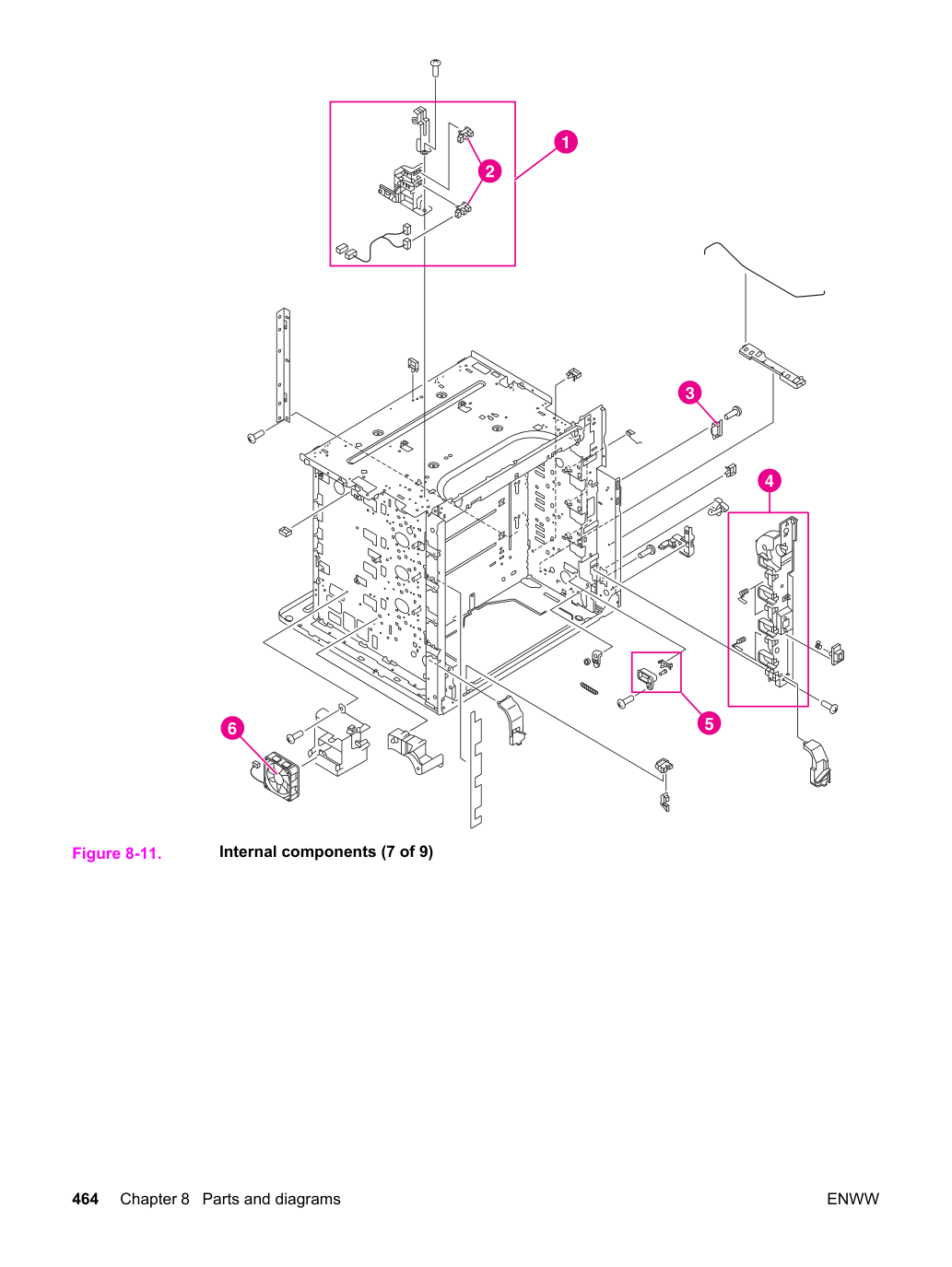

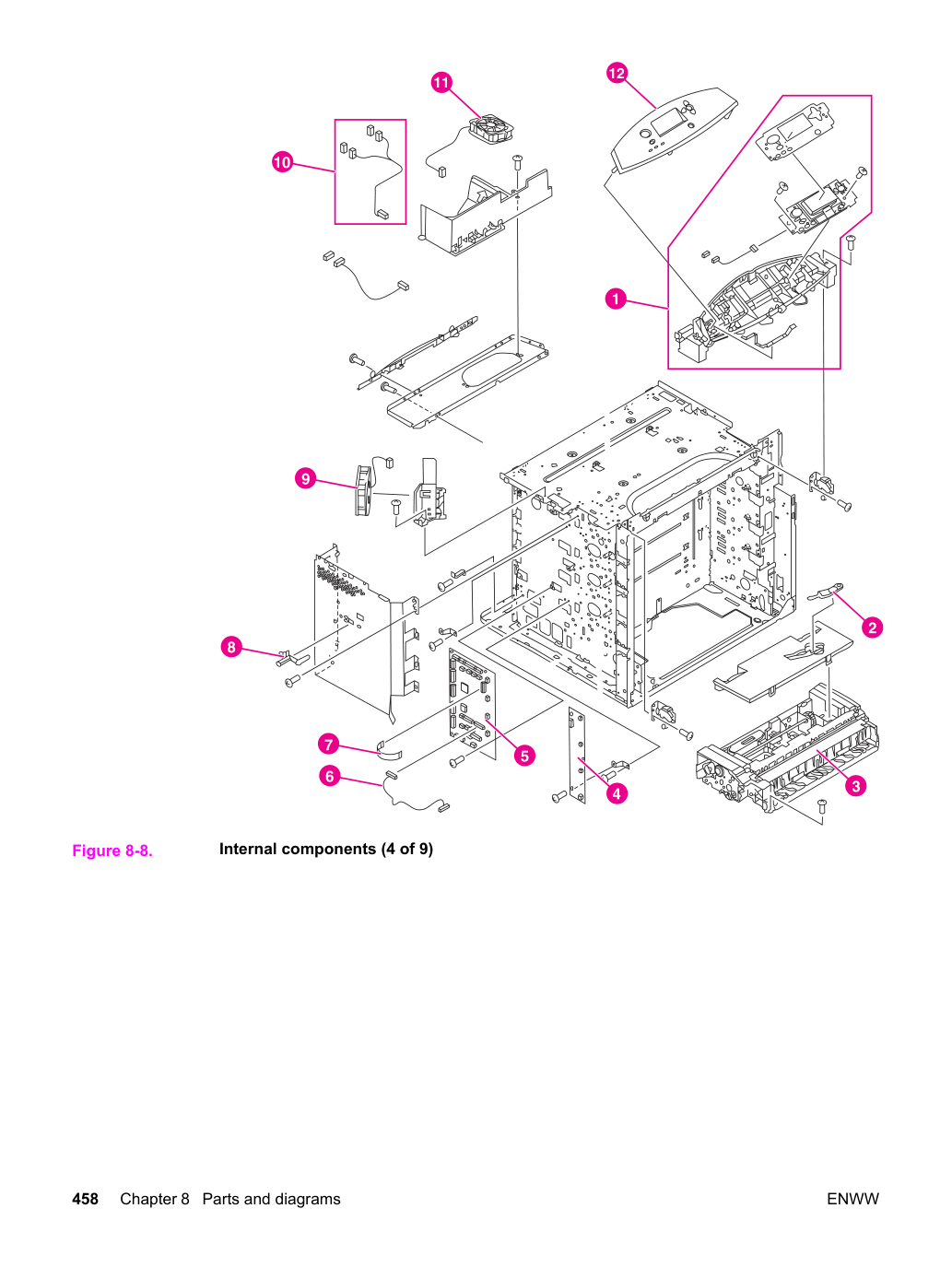

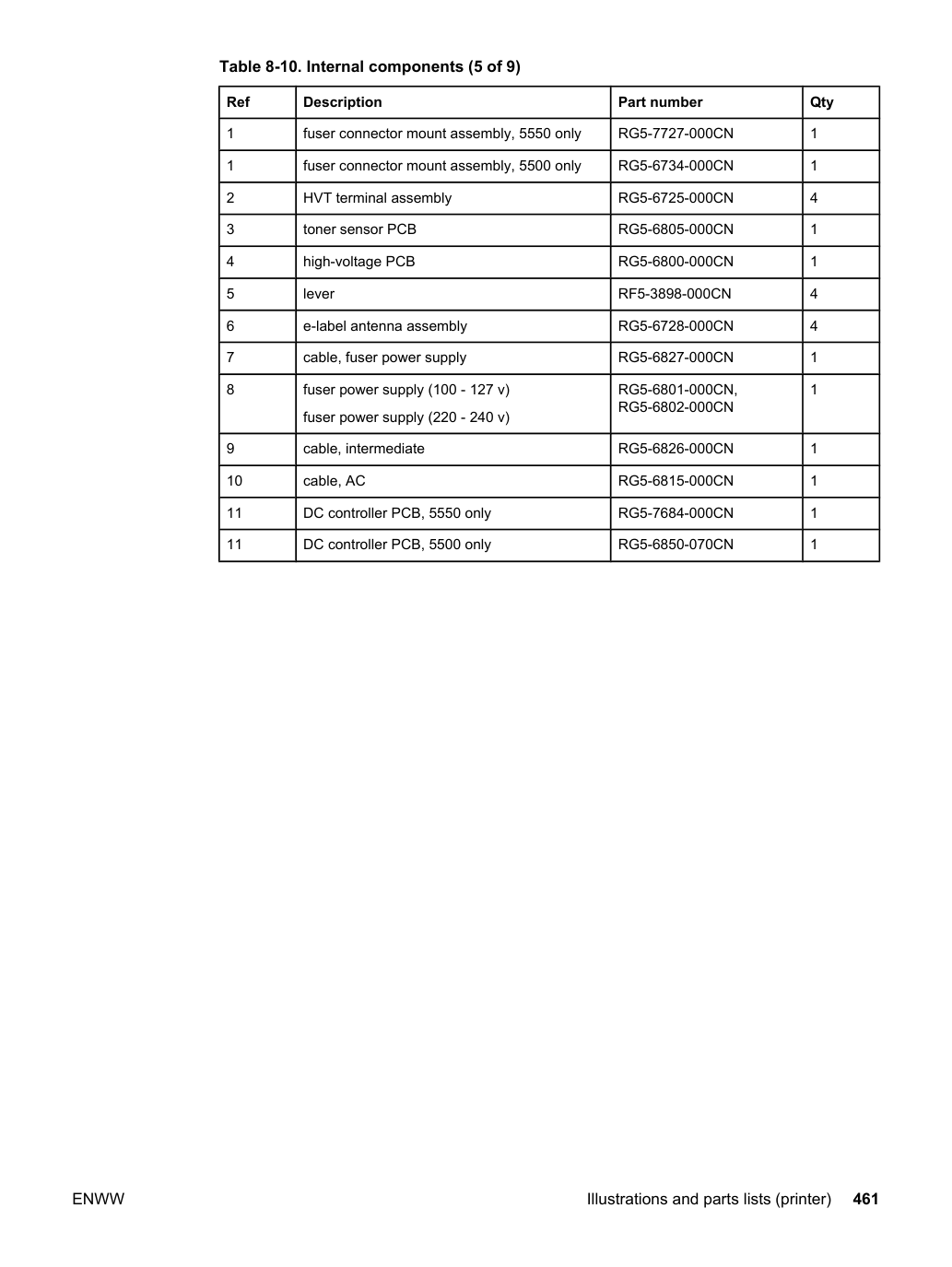

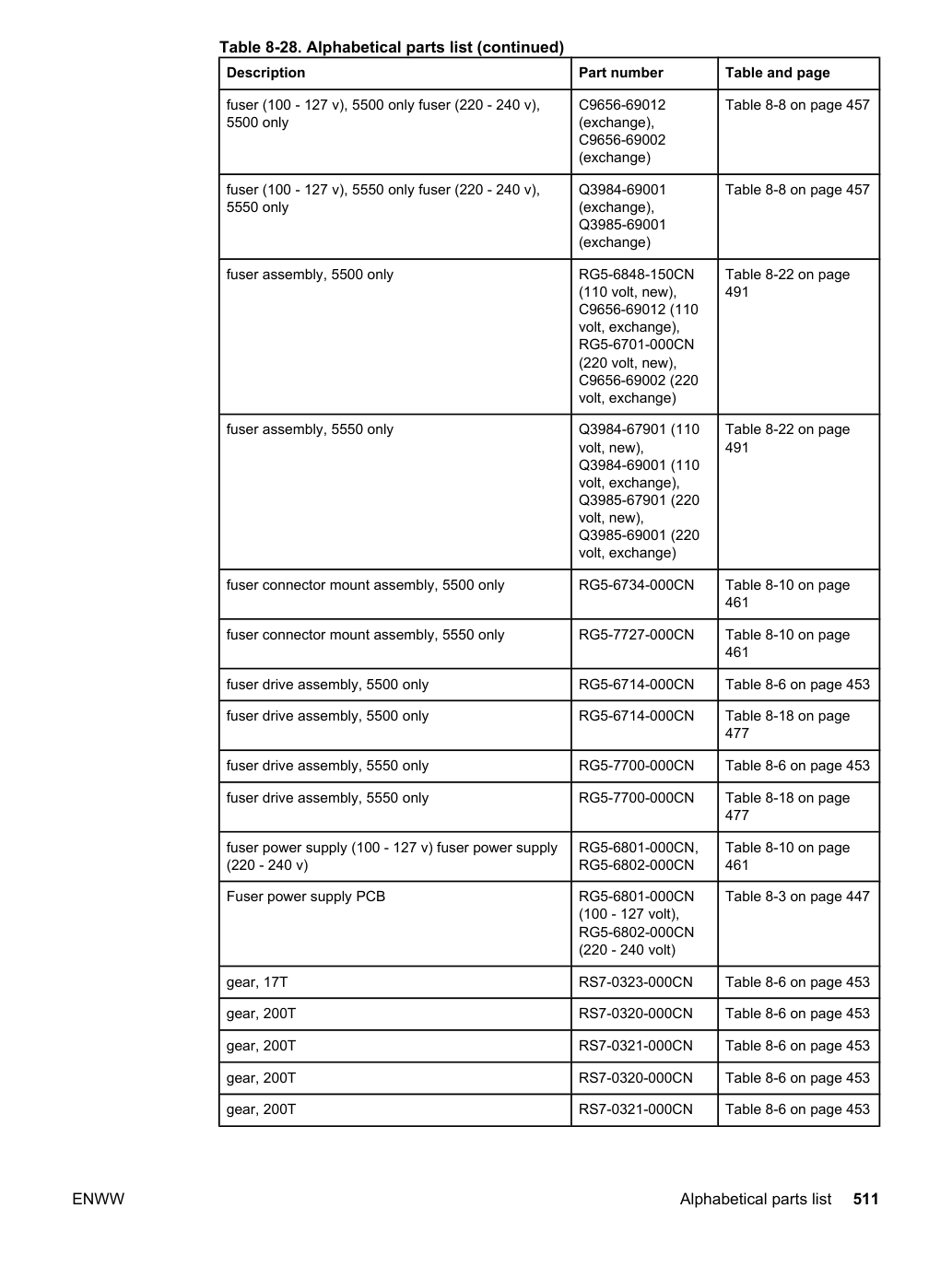

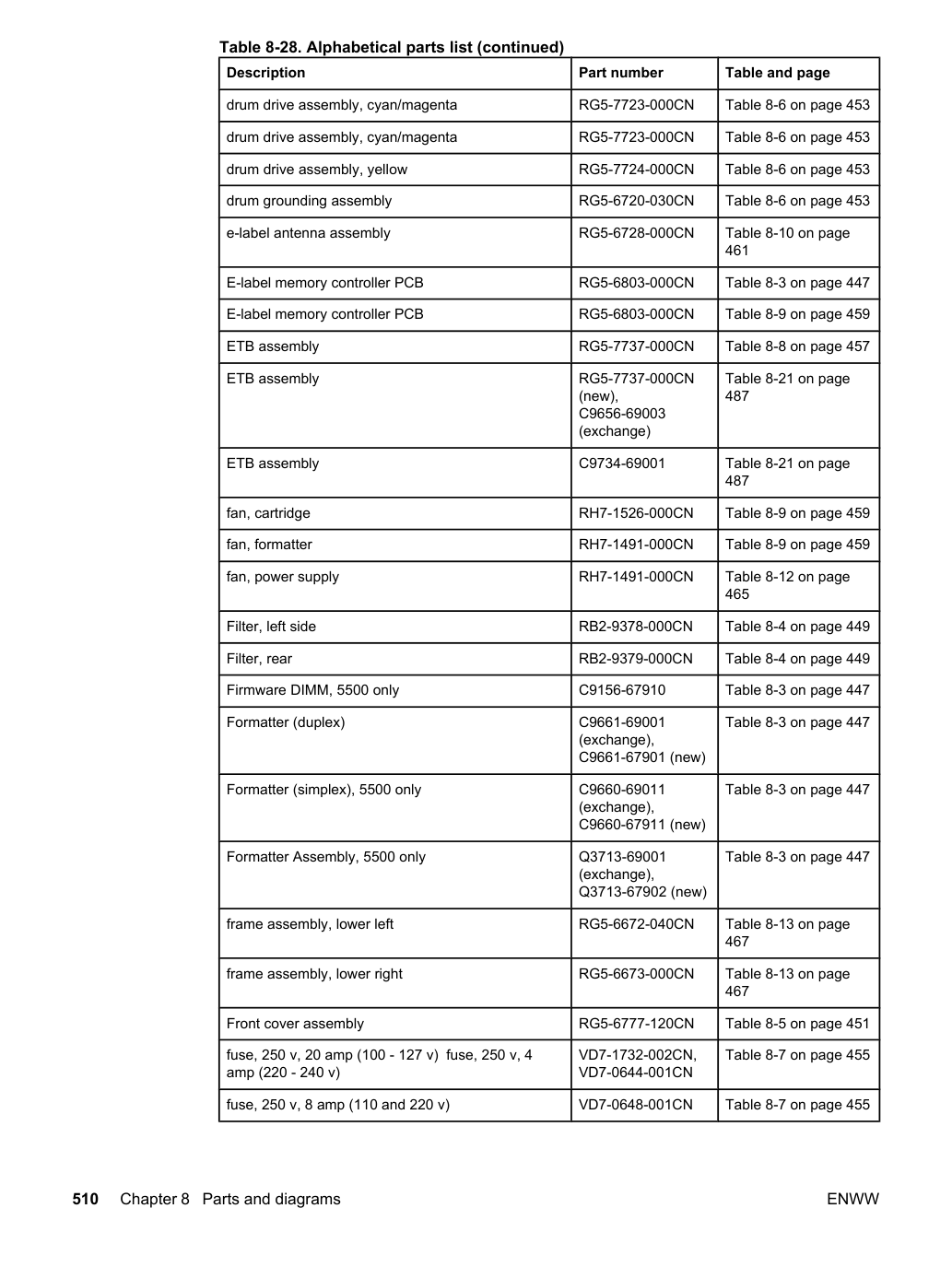

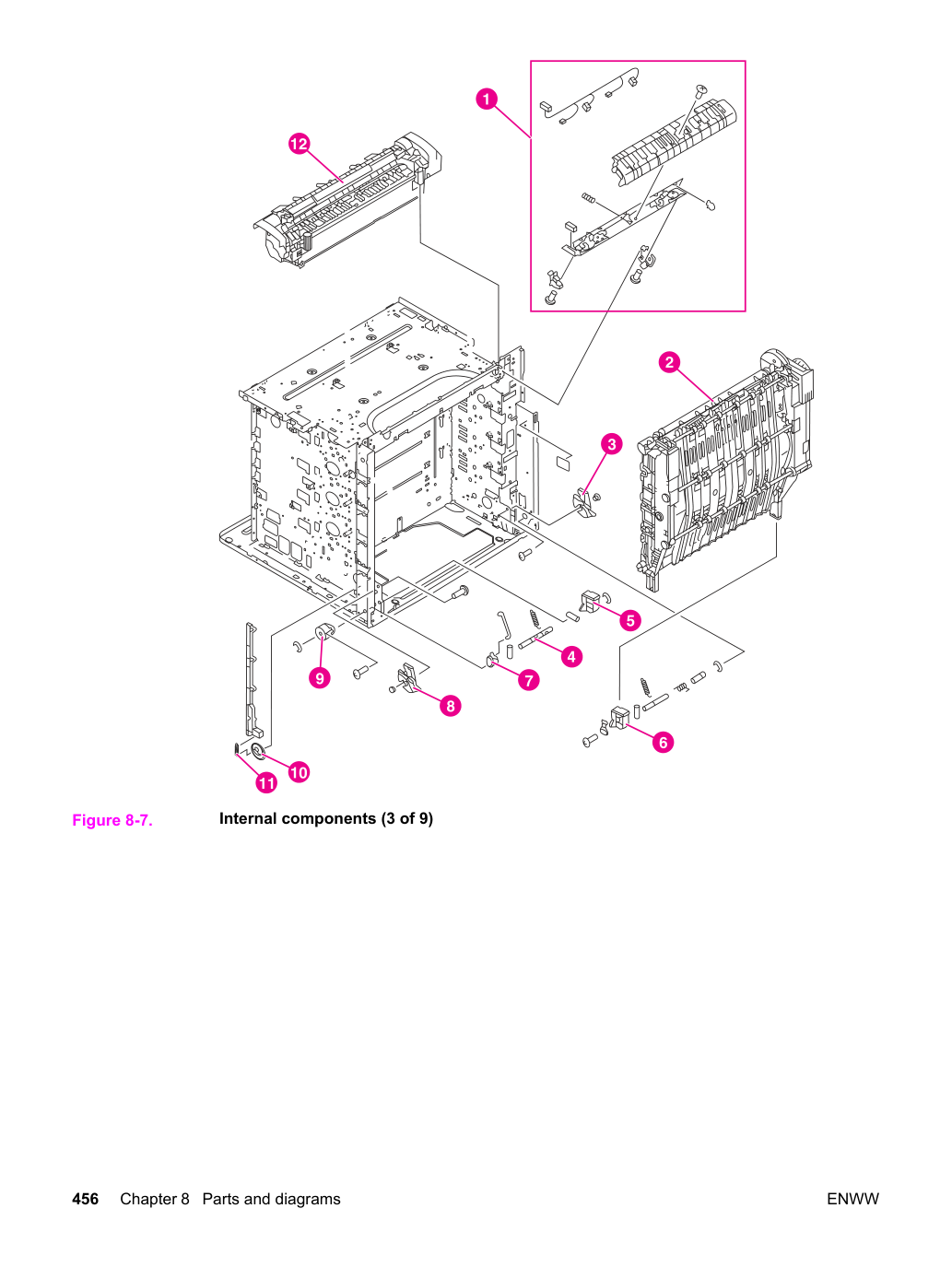

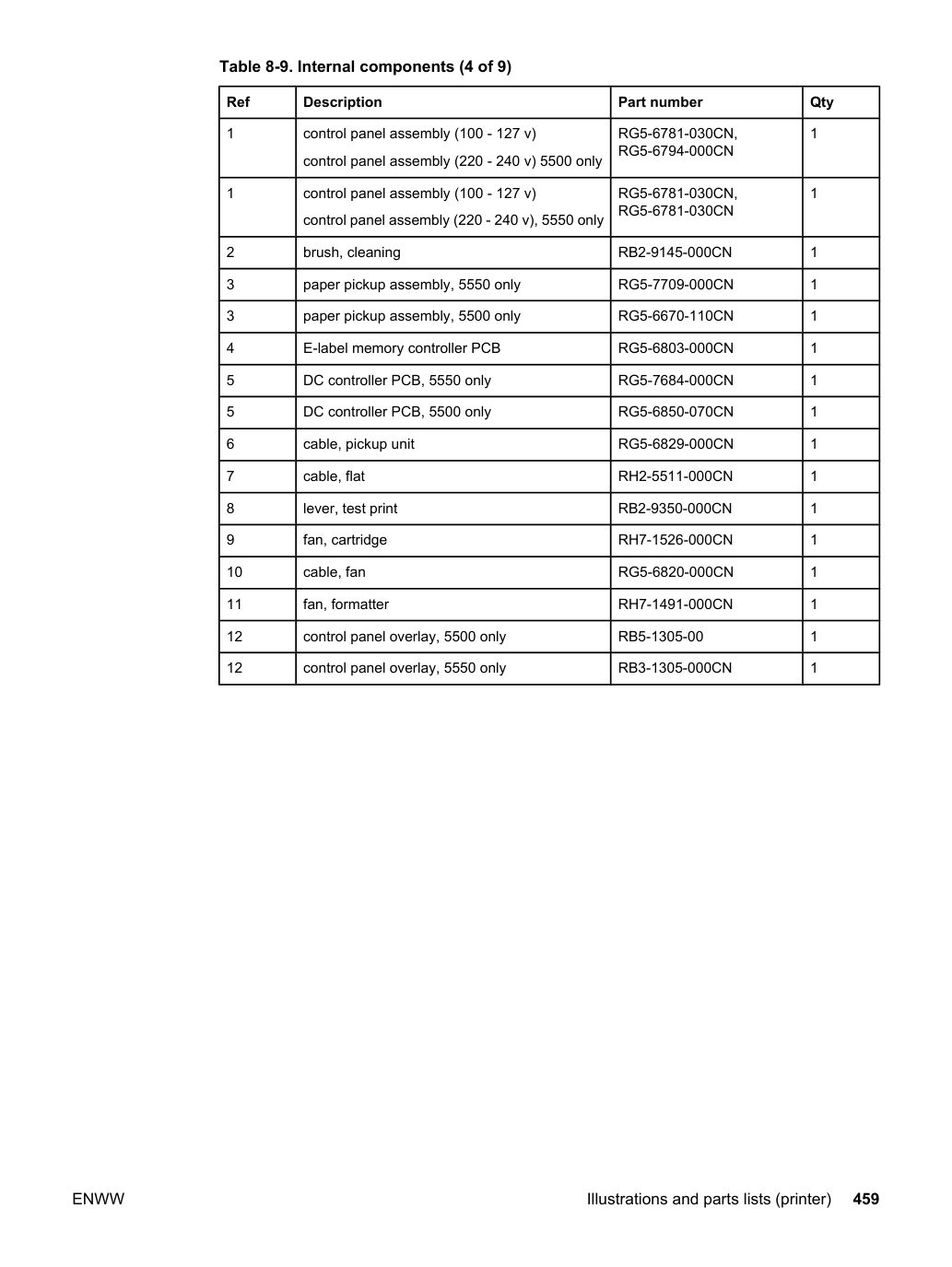

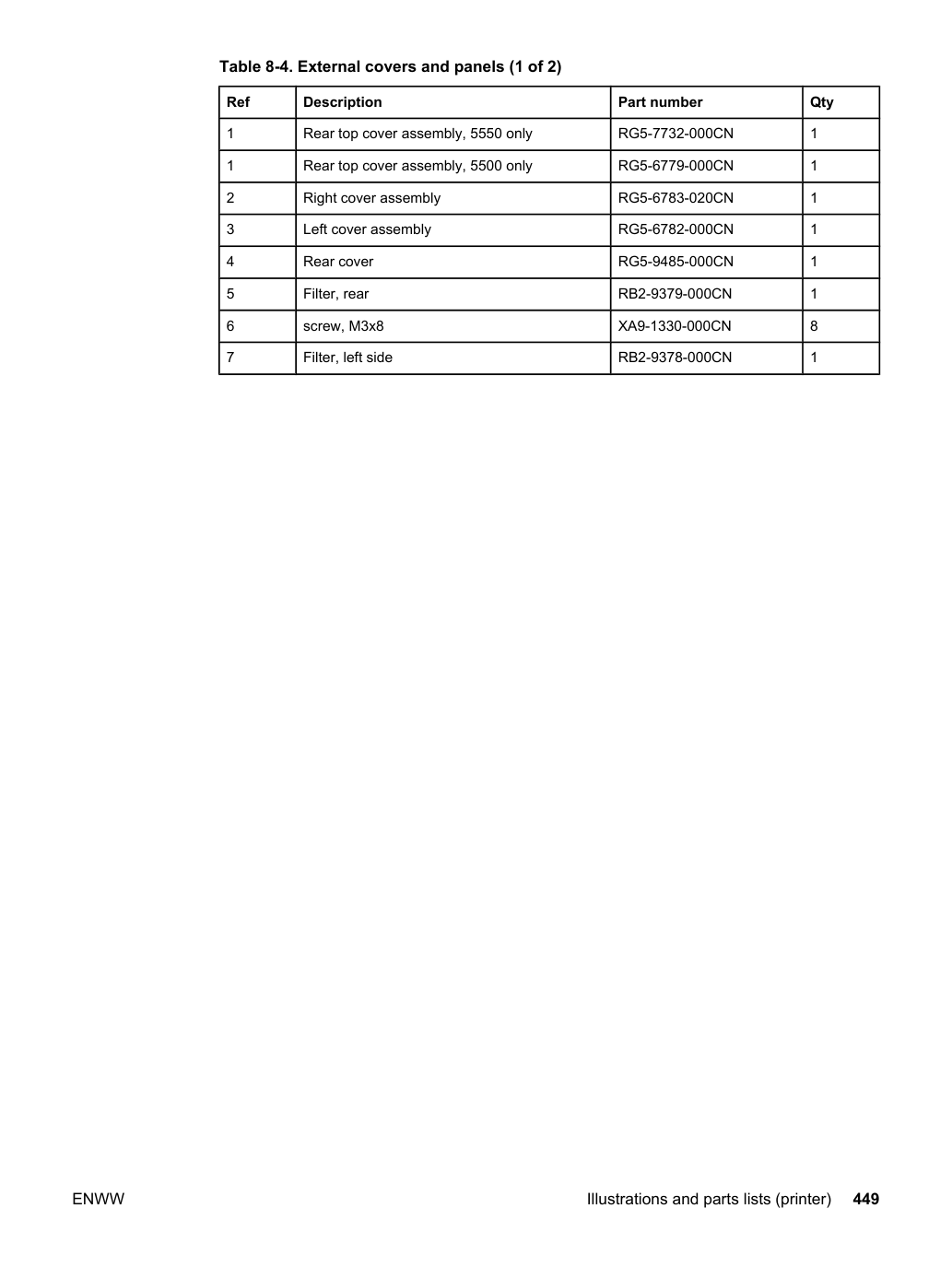

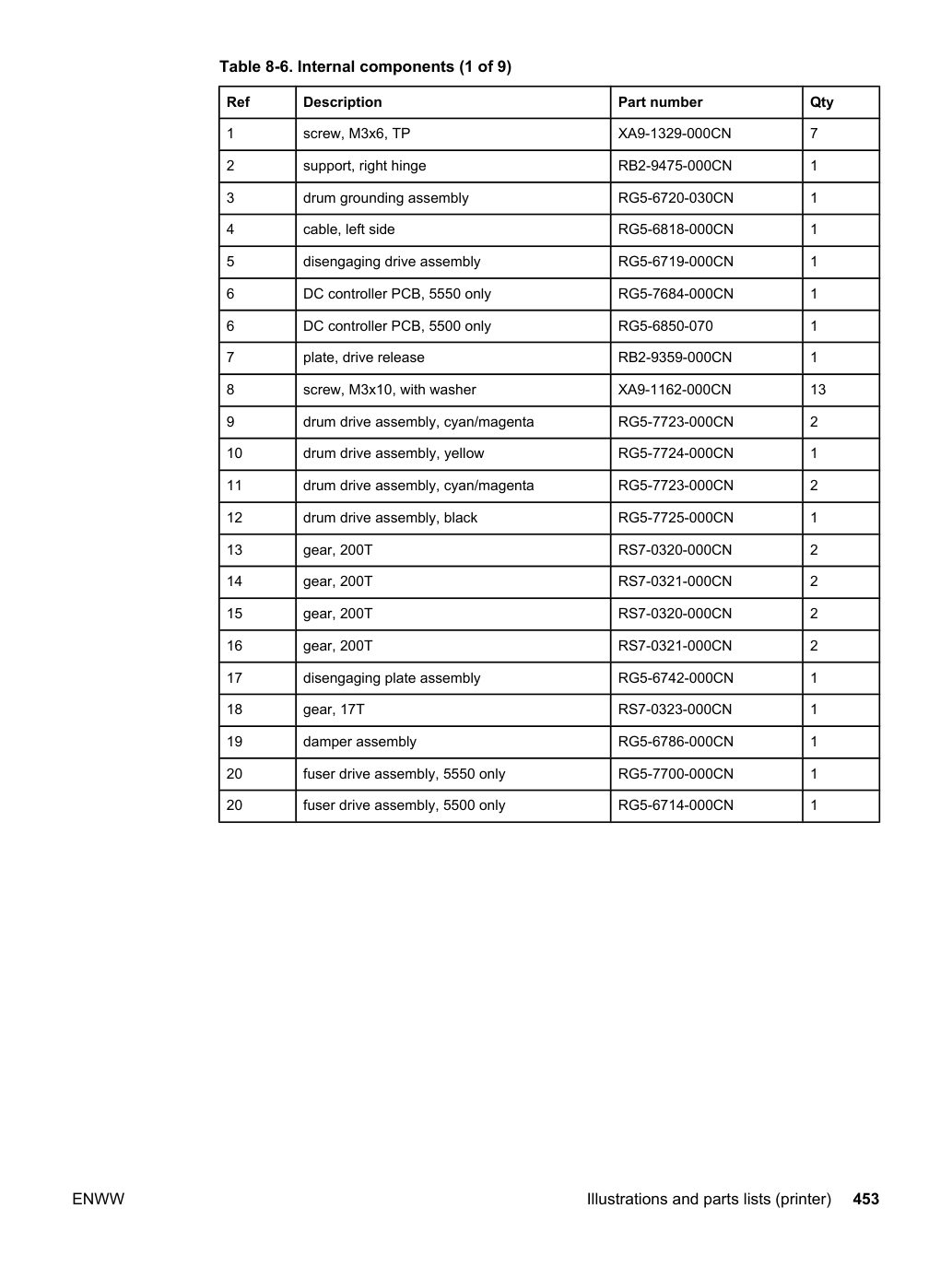

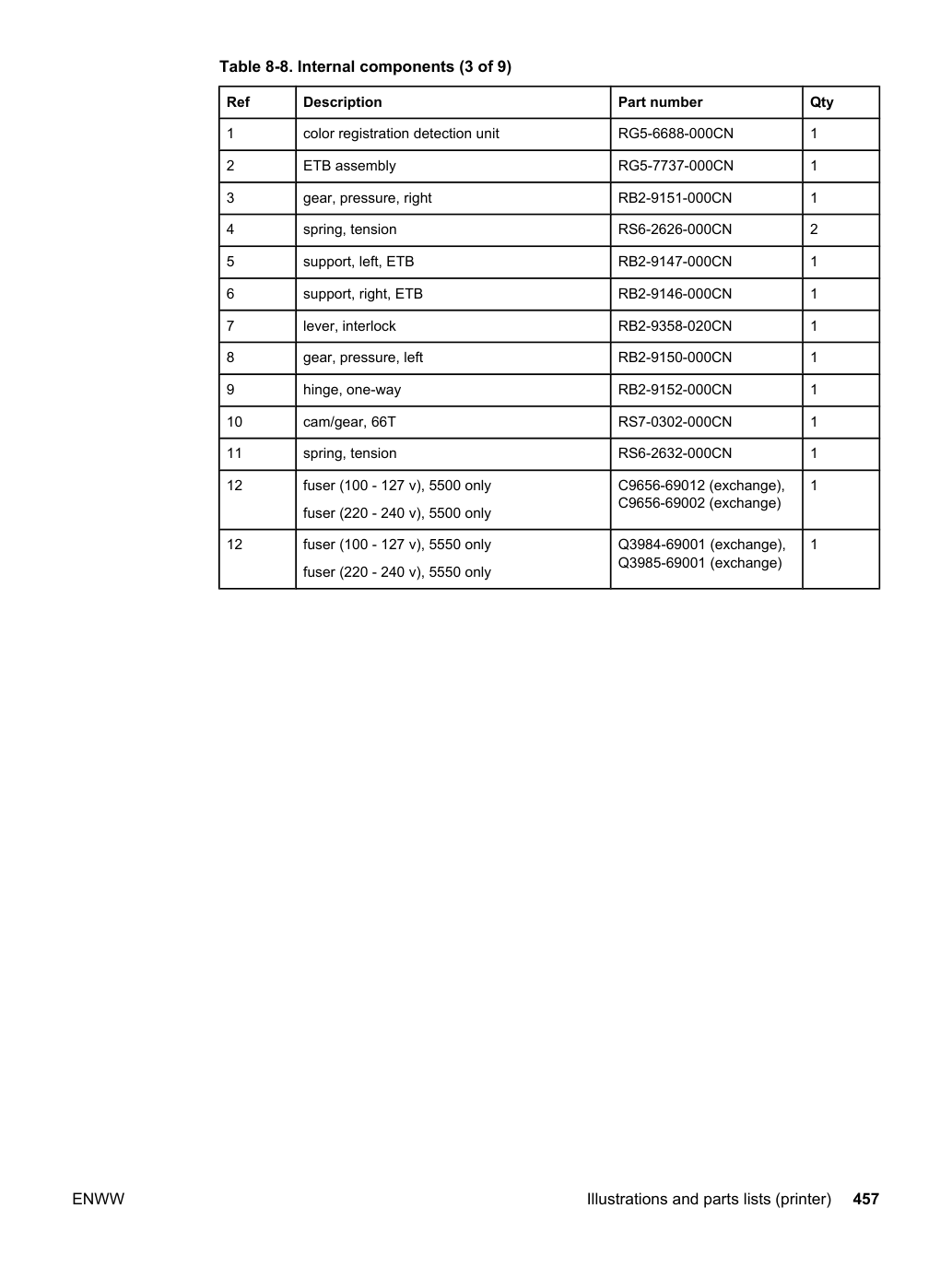

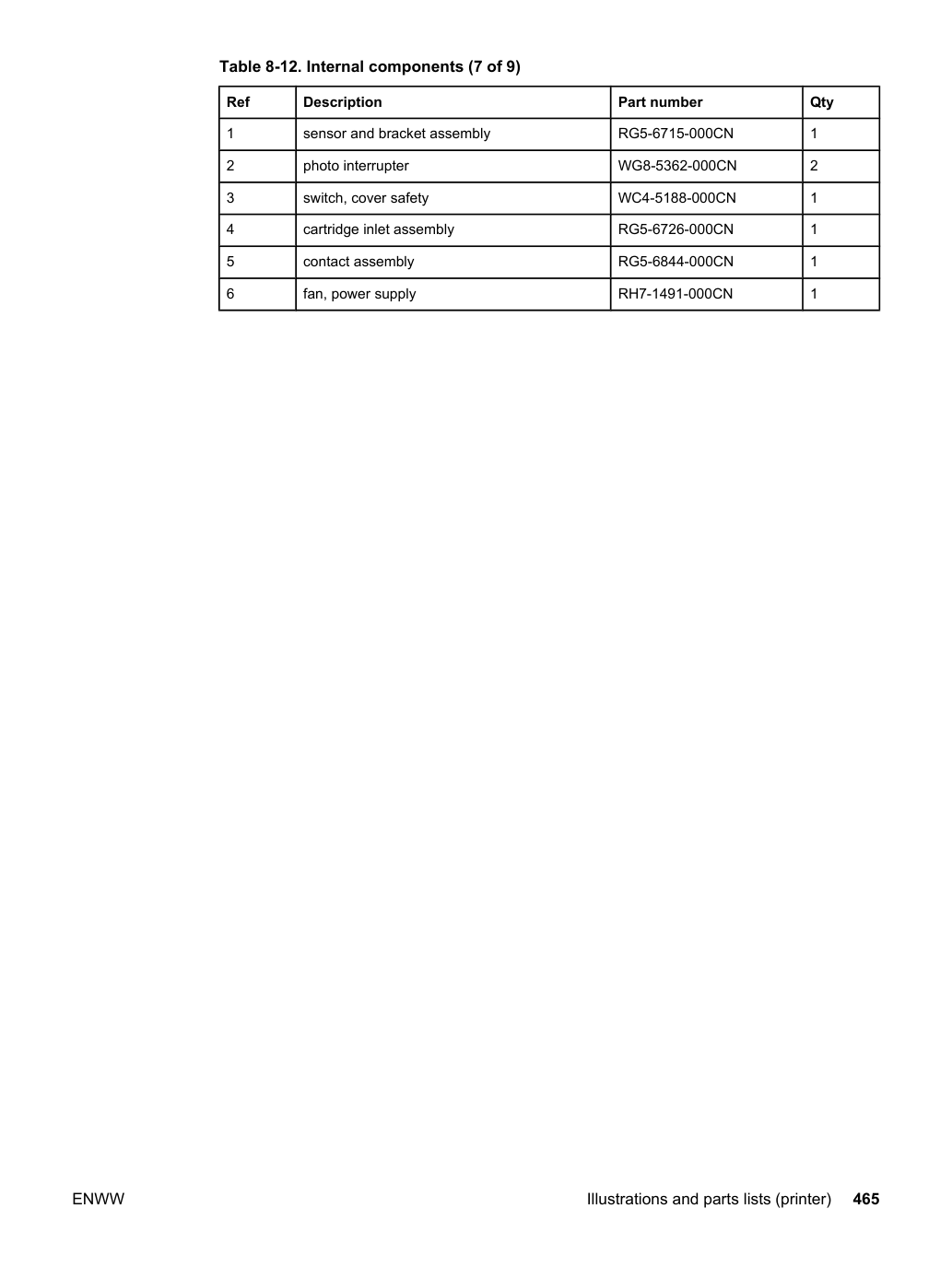

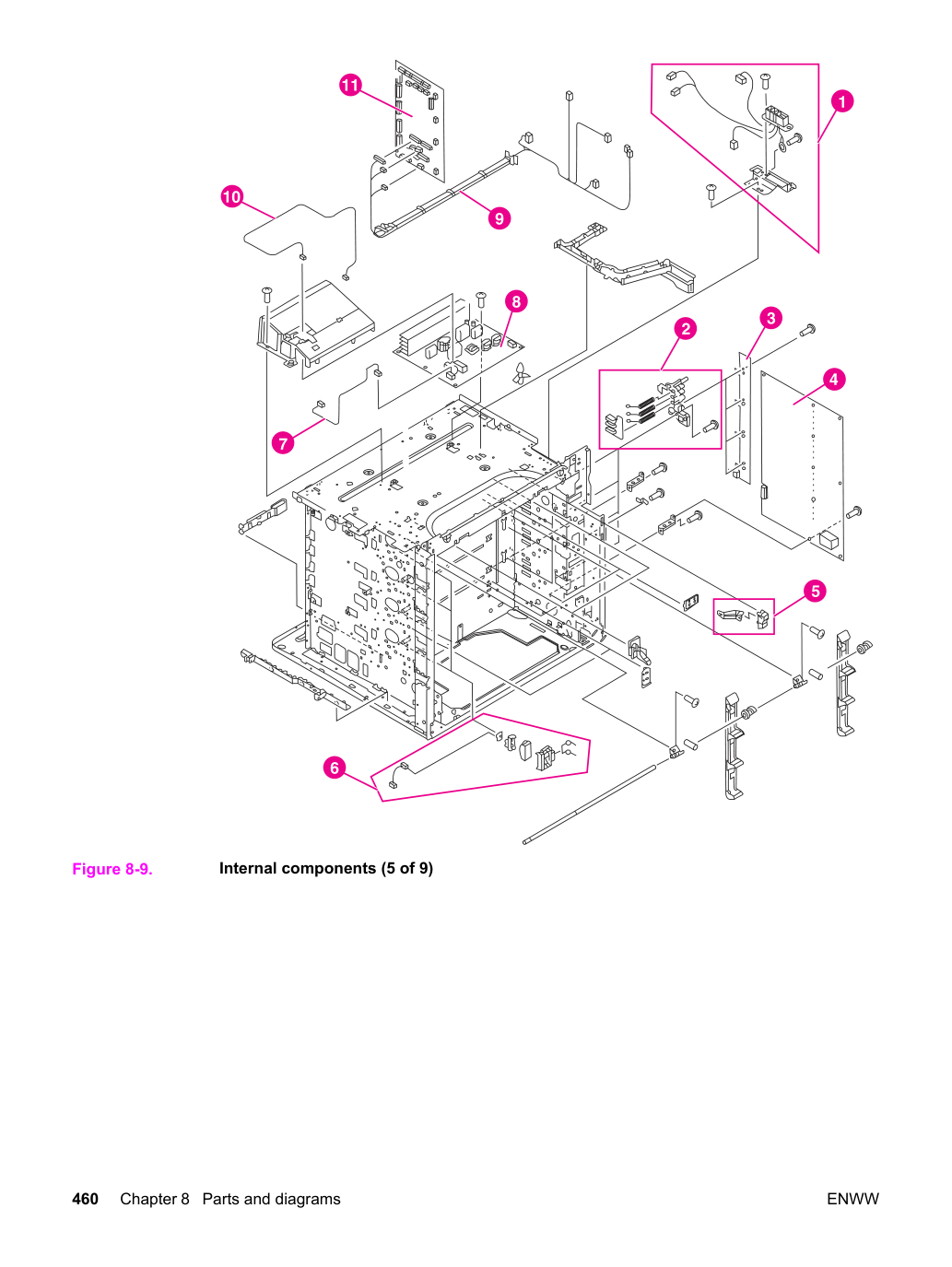

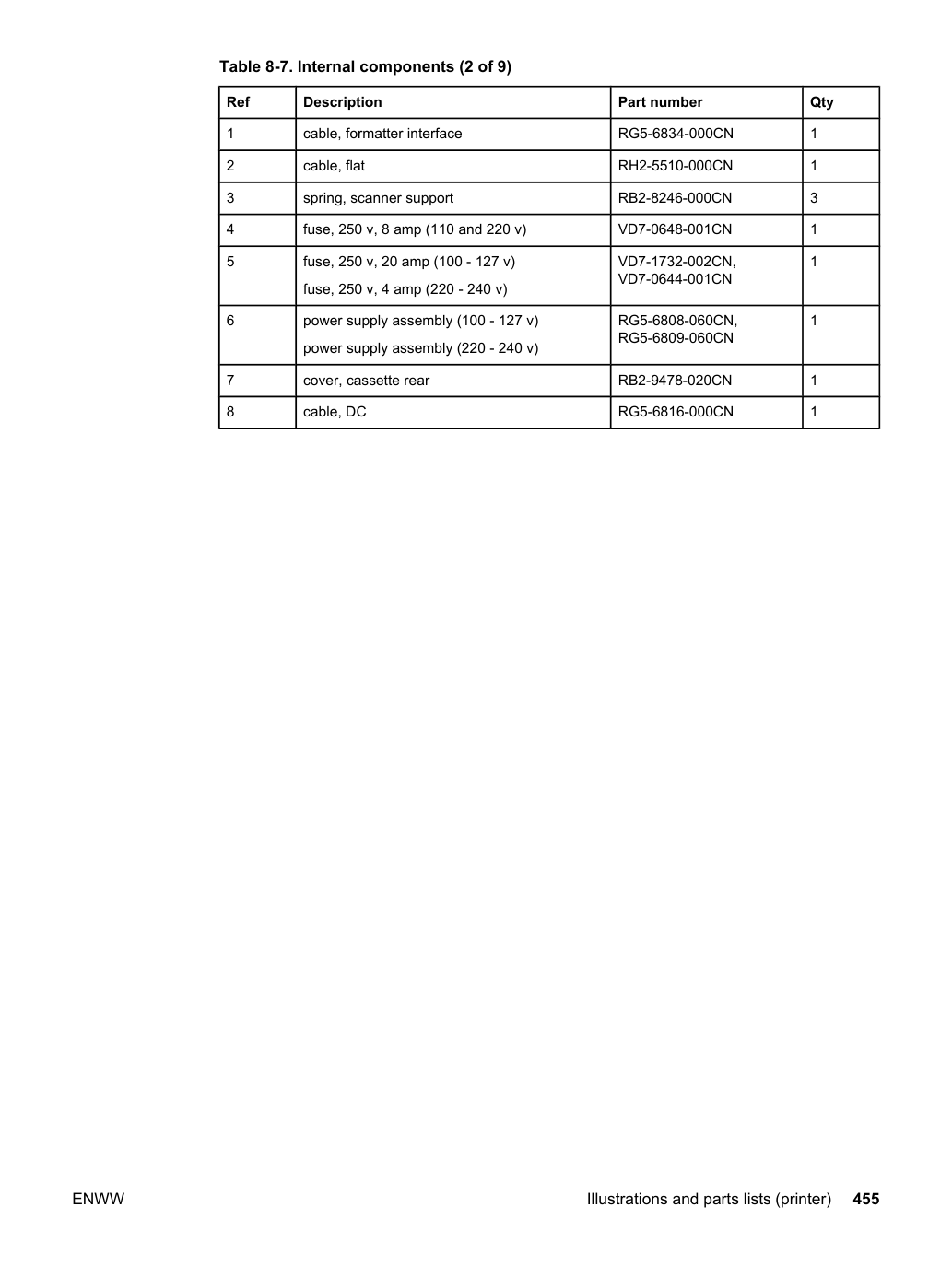

Иллюстрации и списки деталей (принтер) Следующие иллюстрации и таблицы деталей перечисляют заменяемые в полевых условиях узлы (FRU) для этого принтера. В конце этой главы приведены две таблицы со списком всех деталей, показанных в этой главе.

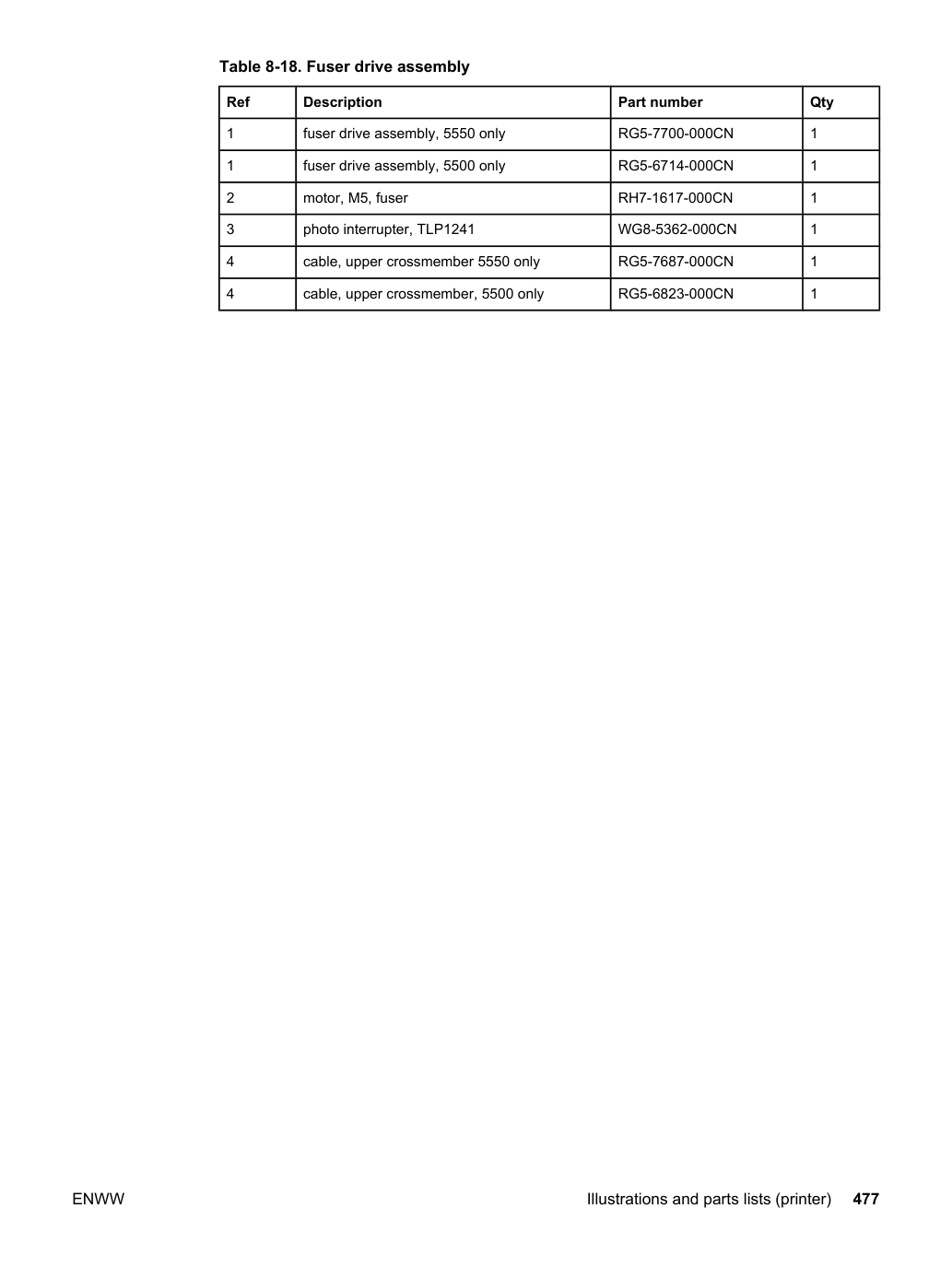

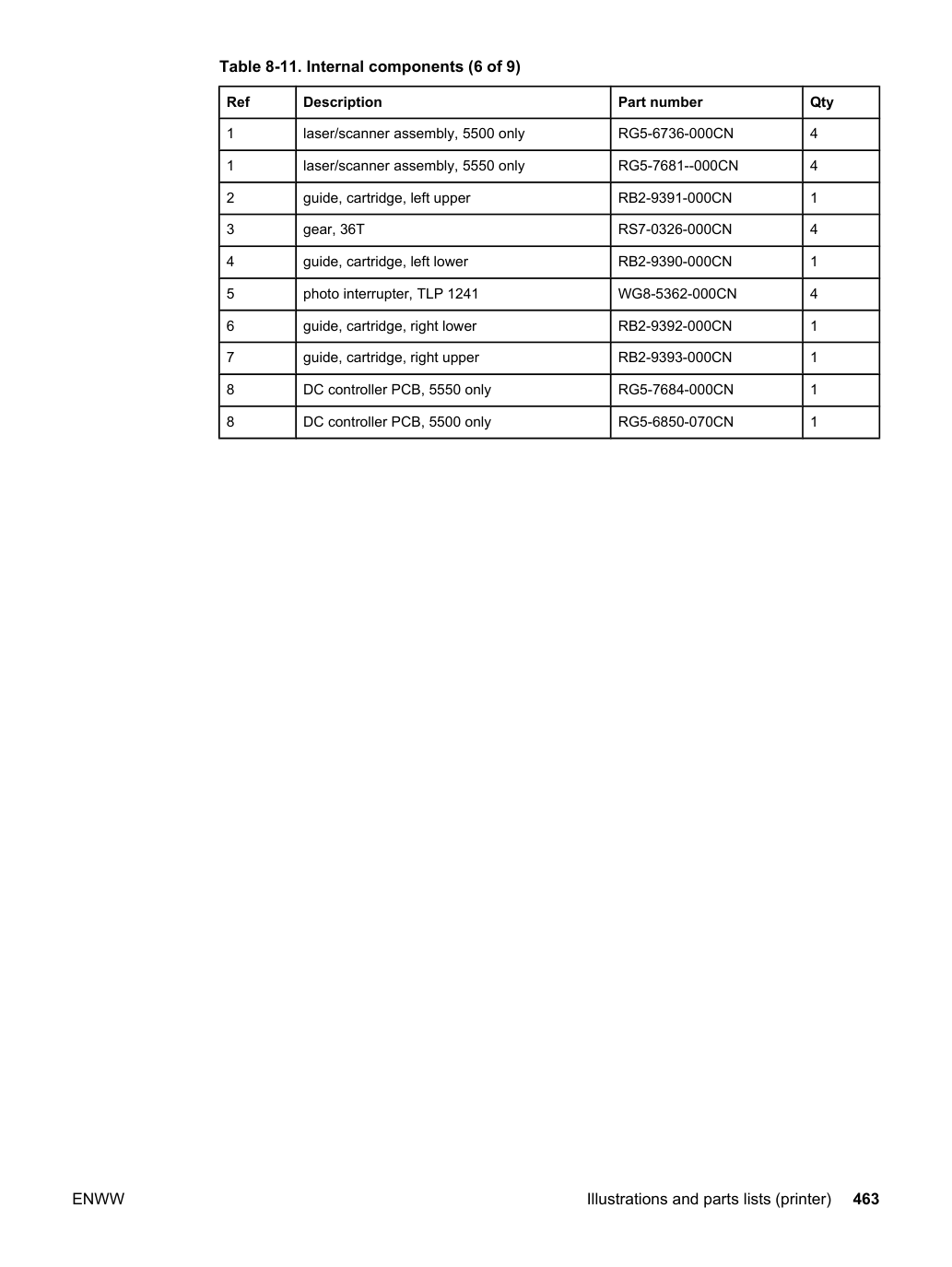

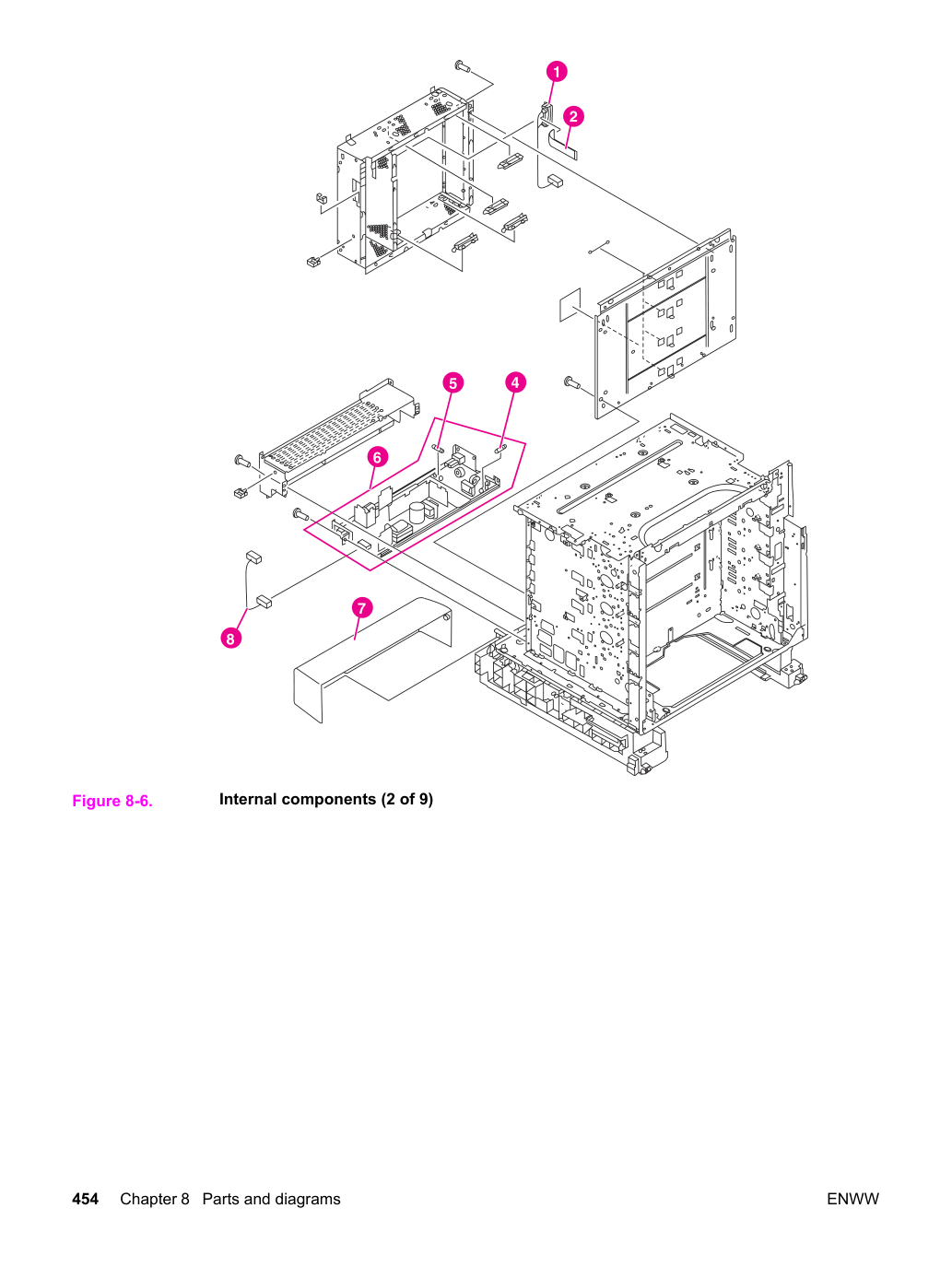

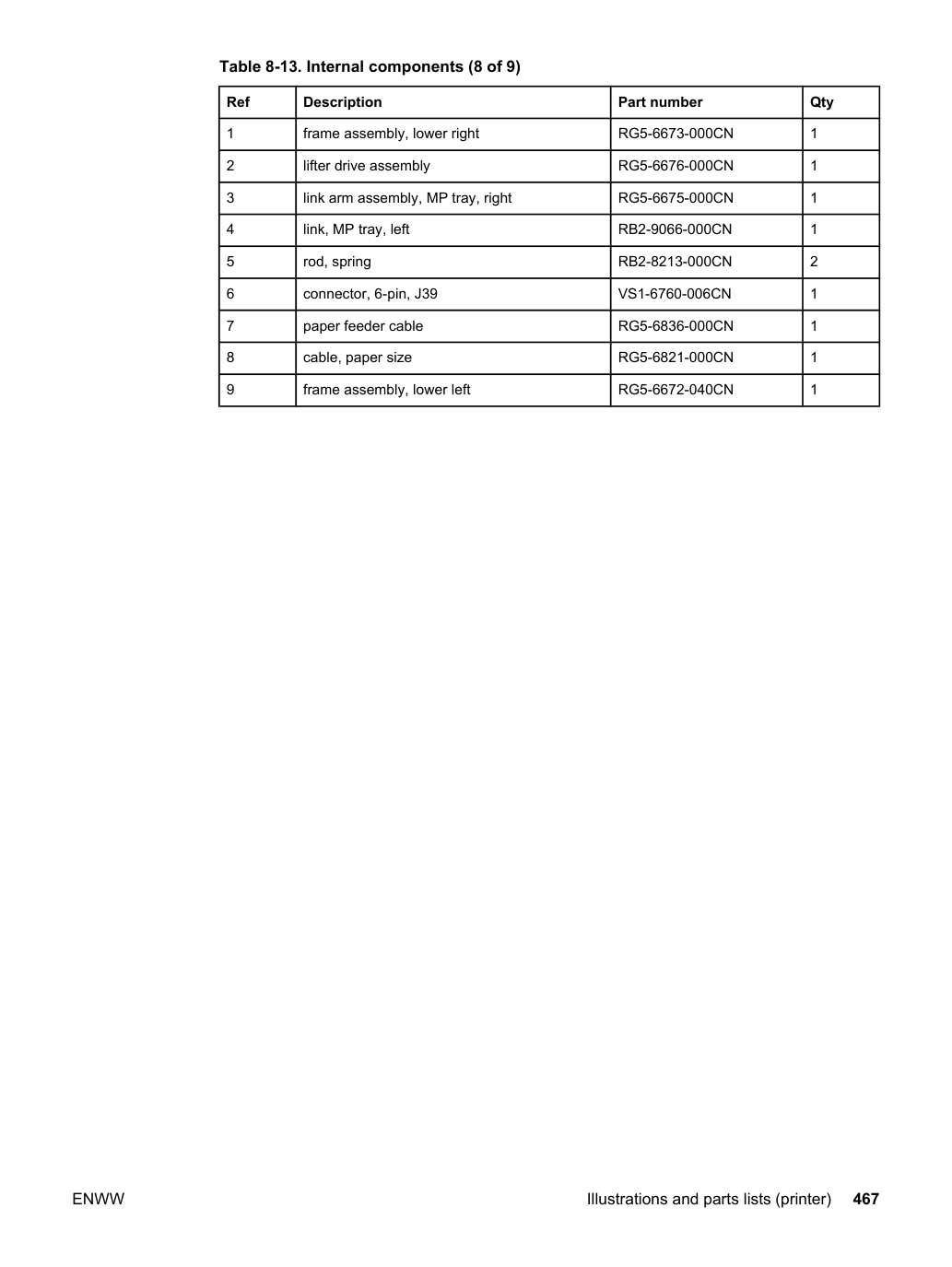

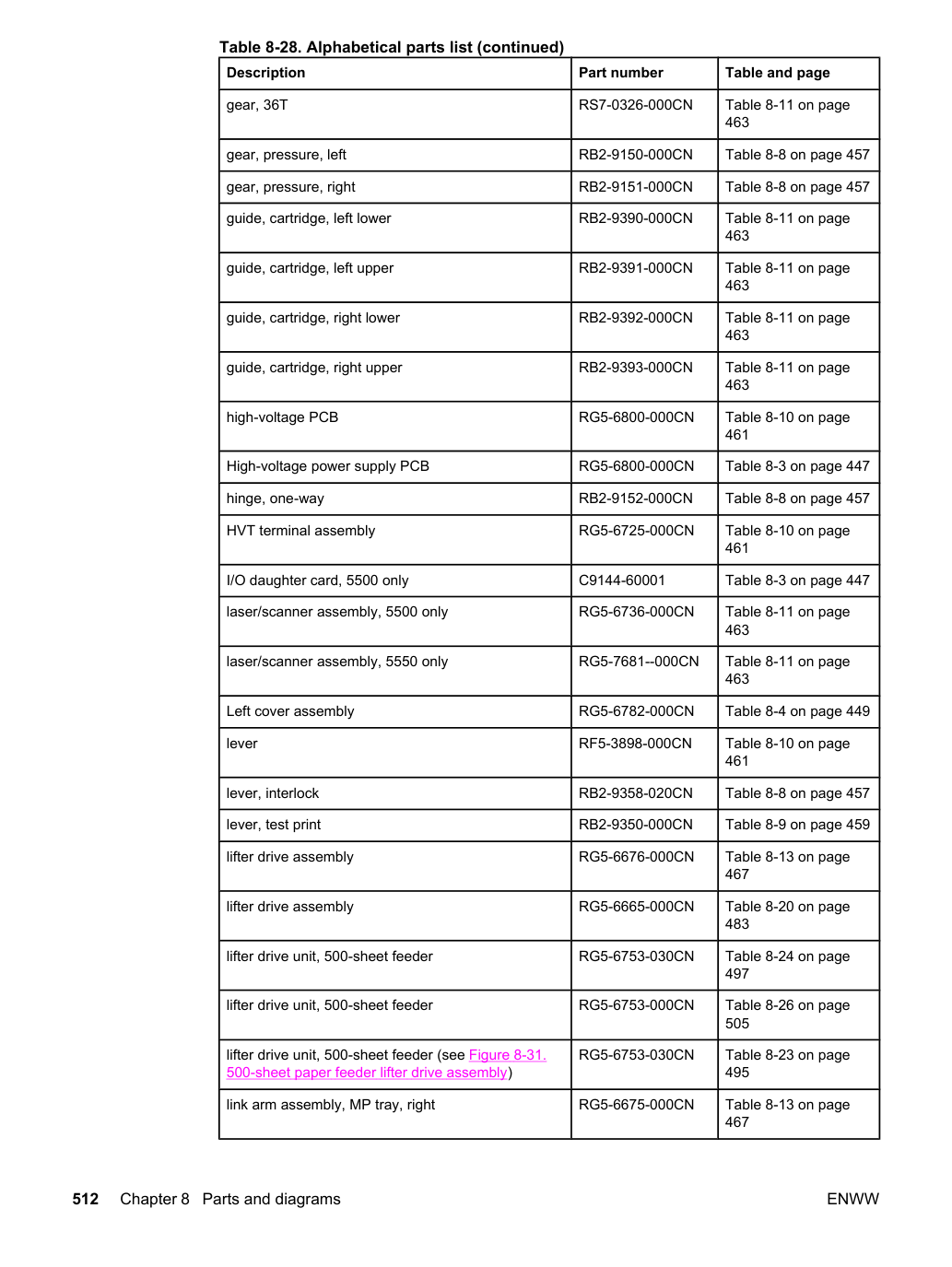

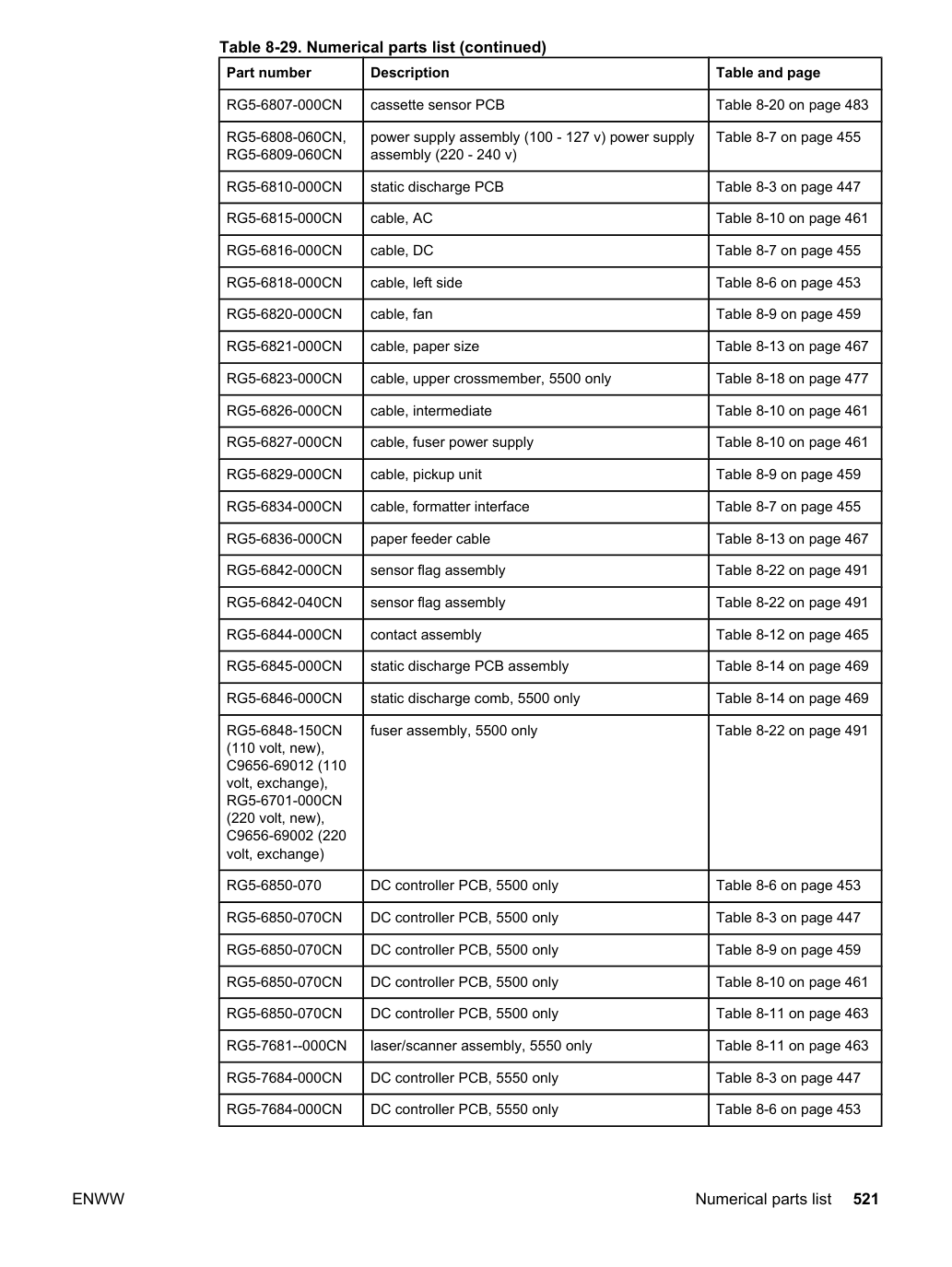

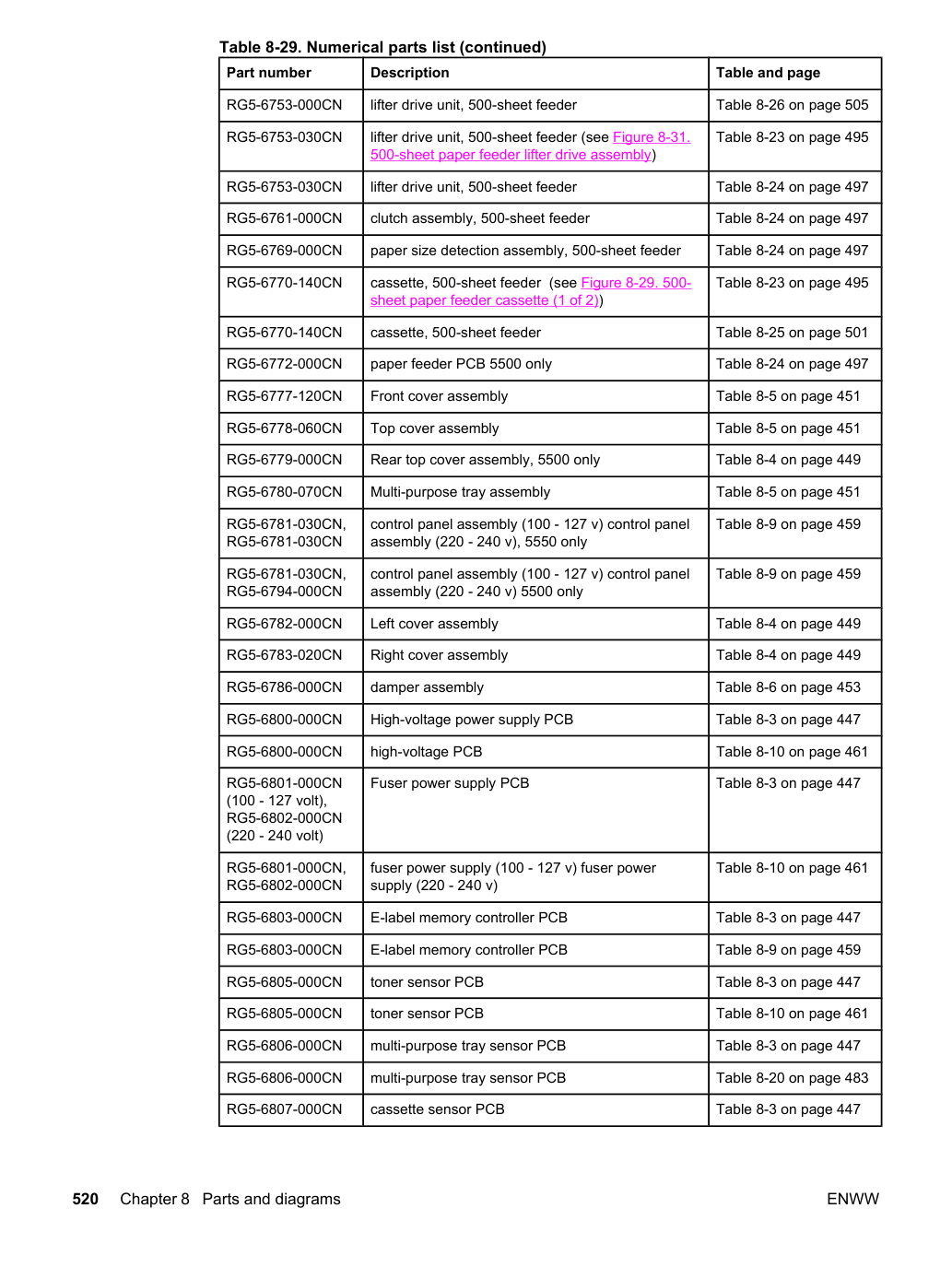

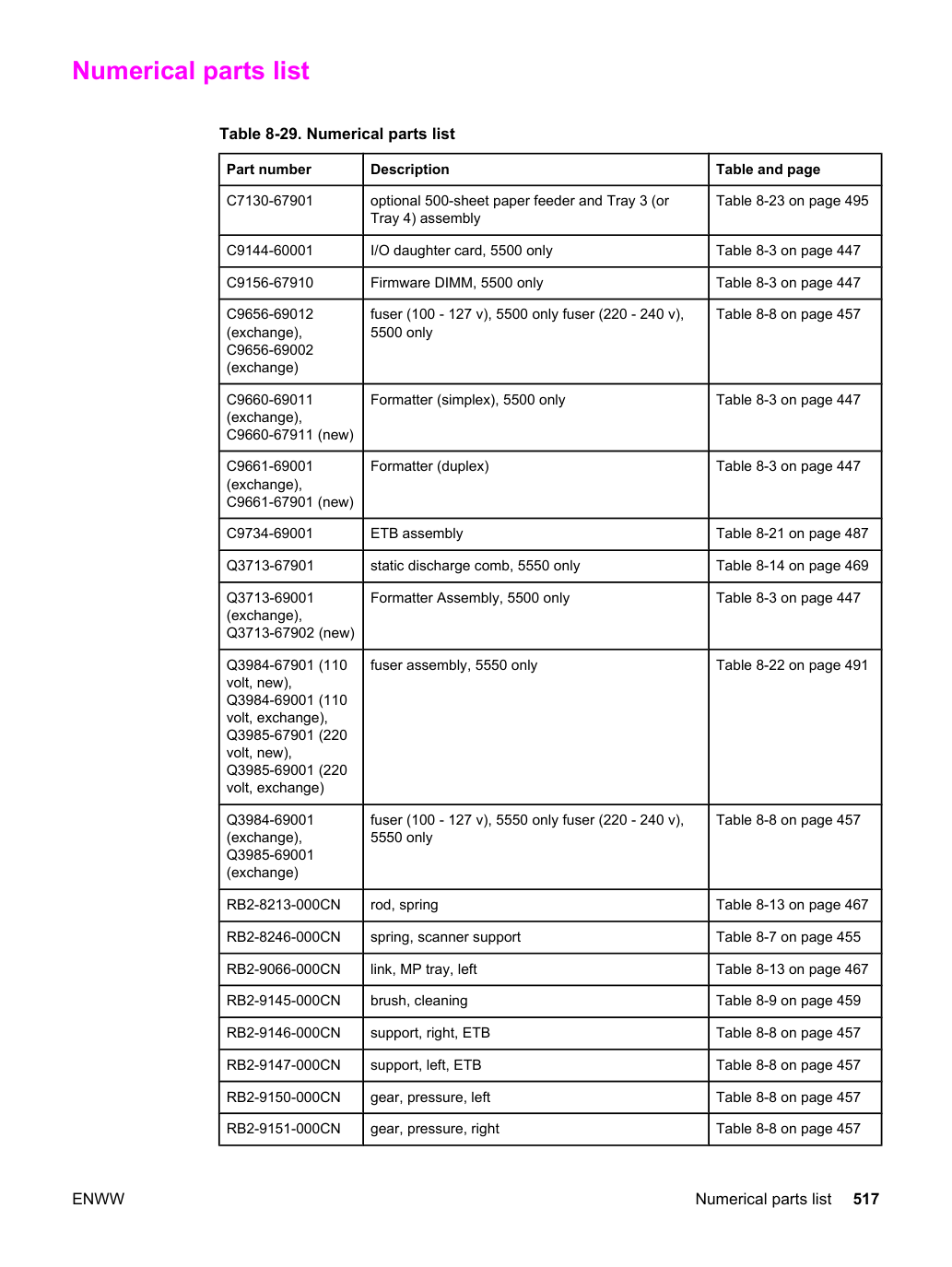

См. таблицы 8-28 и 8-29. Обе таблицы перечисляют соответствующие рисунки в этой главе, где можно найти деталь.

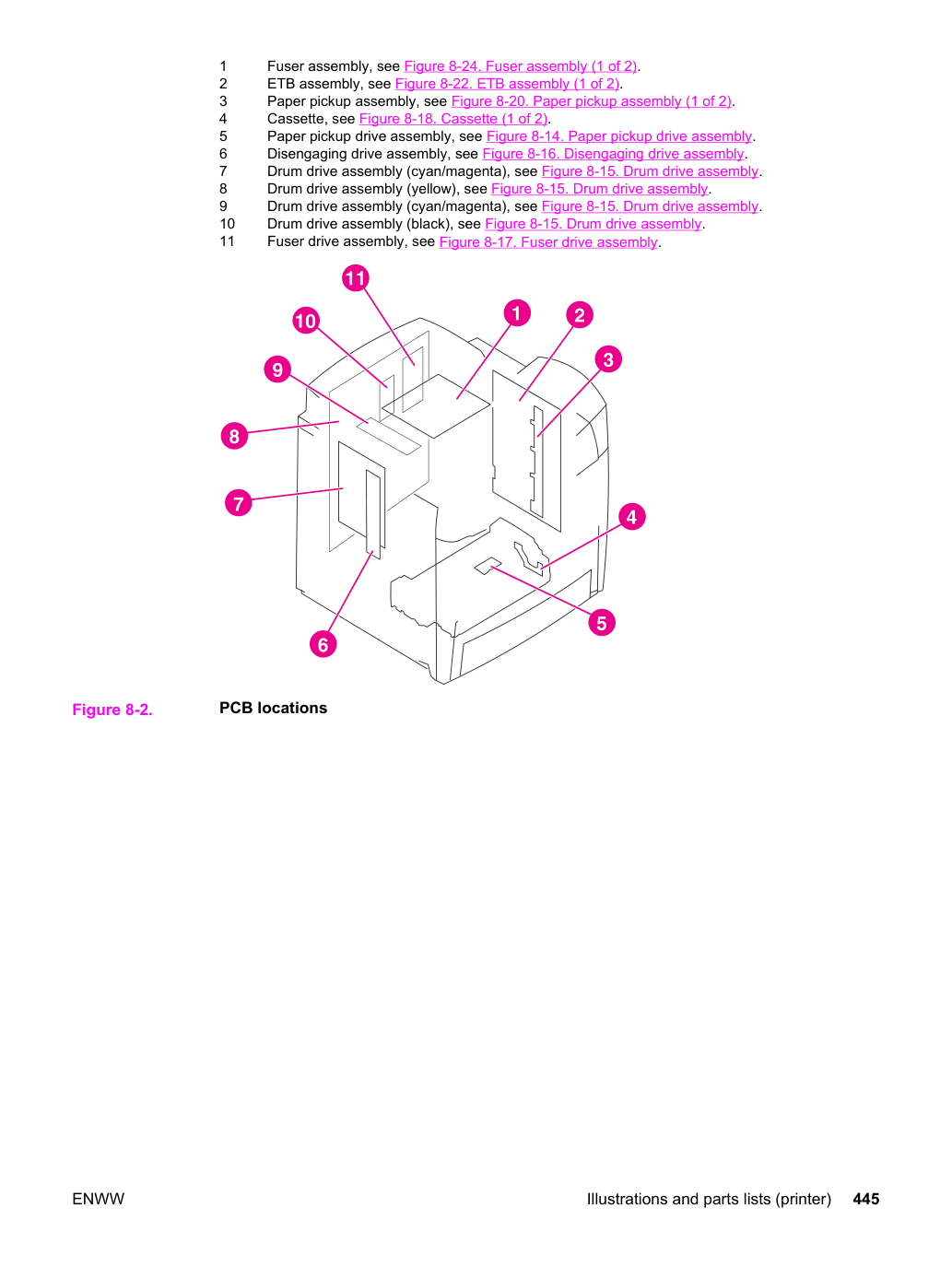

Узел термоузла (Fuser assembly), см. Рисунок 8-24. Узел термоузла (1 из 2).
Узел ETB (ETB assembly), см. Рисунок 8-22. Узел ETB (1 из 2).
Узел захвата бумаги (Paper pickup assembly), см. Рисунок 8-20. Узел захвата бумаги (1 из 2).
Кассета (Cassette), см. Рисунок 8-18. Кассета (1 из 2).

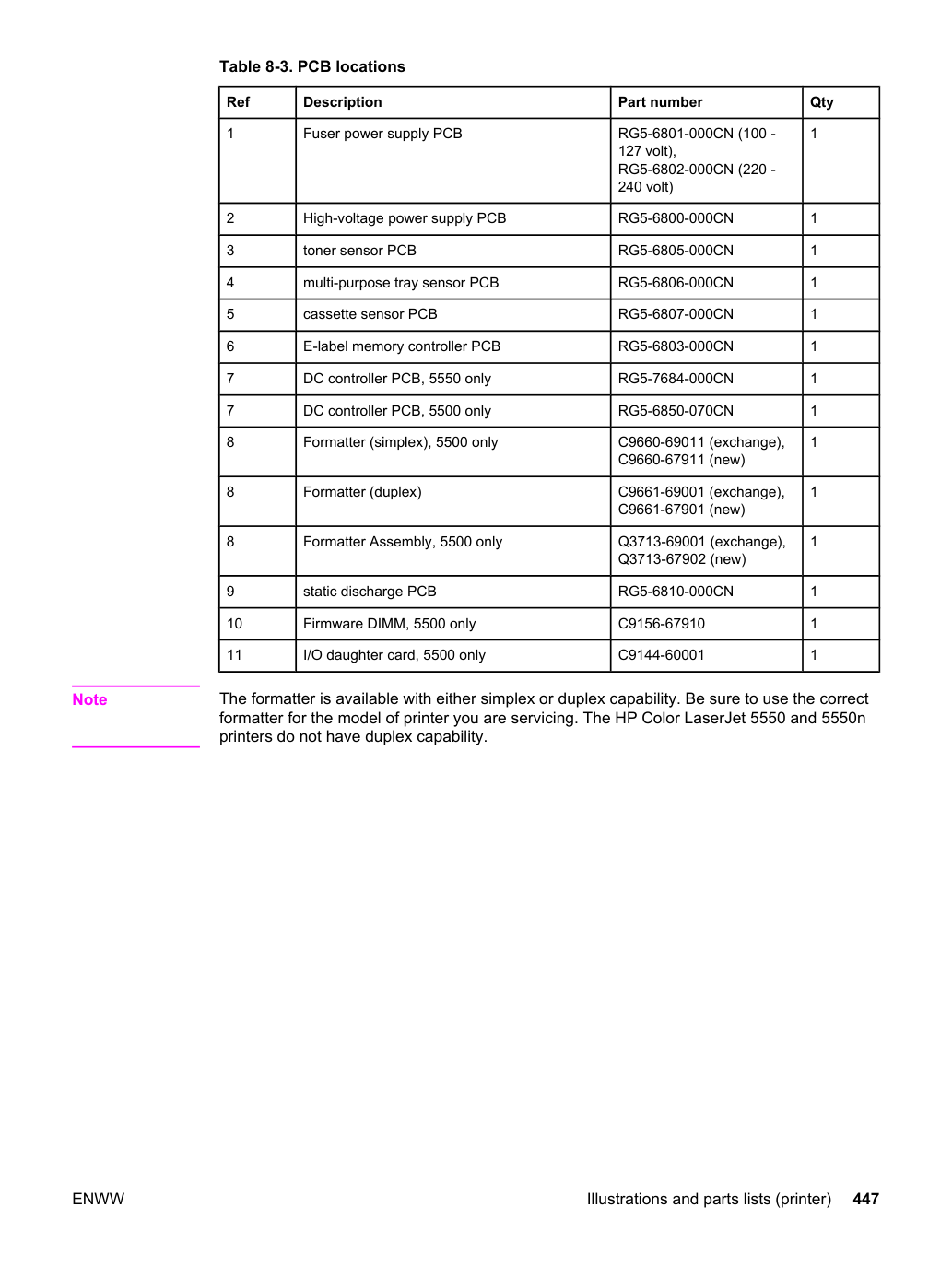

Форматтер доступен с возможностью односторонней или двусторонней печати. Убедись, что используешь правильный форматтер для модели обслуживаемого принтера. Принтеры HP Color LaserJet 5550 и 5550n не имеют возможности двусторонней печати.
При замене ролика разделения необходимо также одновременно заменить ролик подачи кассеты и ролик захвата кассеты. Набор роликов включает все три ролика.
Кассета (2 из 2) Примечание Таблица 8-19. Кассета перечисляет детали, показанные на Рисунке 8-18. Кассета (1 из 2) и Рисунок 8-19.
Кассета (2 из 2). При заказе сменной кассеты (позиция 1) вы получите все детали, показанные на обоих рисунках.

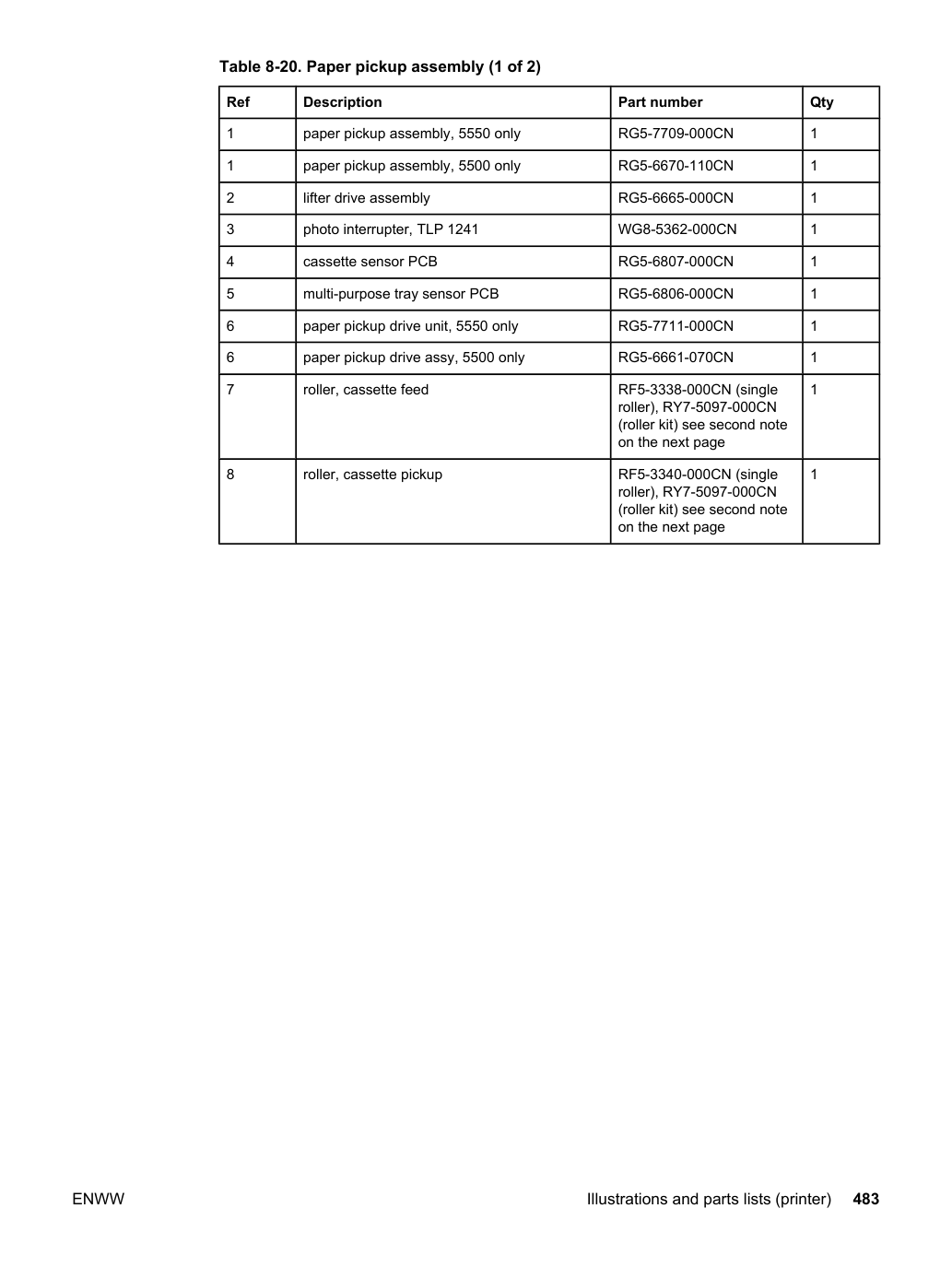

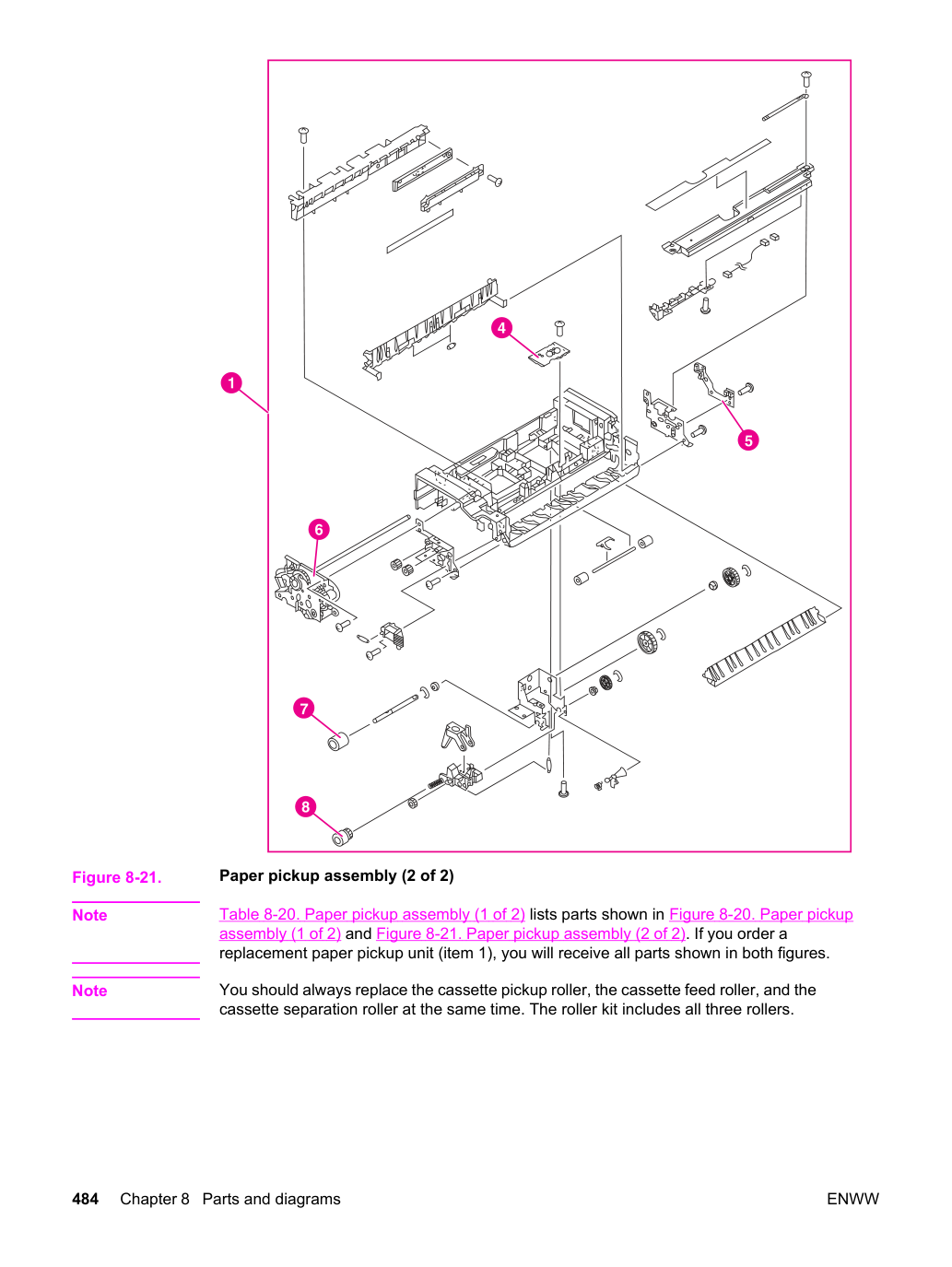

Узел подачи бумаги (2 из 2) Примечание Таблица 8-20. Узел подачи бумаги (1 из 2) приводит детали, показанные на Рисунке 8-20. Узел подачи бумаги (1 из 2) и Рисунке 8-21. Узел подачи бумаги (2 из 2). При заказе сменного узла подачи бумаги (позиция 1) вы получите все детали, показанные на обоих рисунках.
Всегда заменяйте ролик захвата кассеты, ролик подачи кассеты и ролик разделения кассеты одновременно. Комплект роликов включает все три ролика.

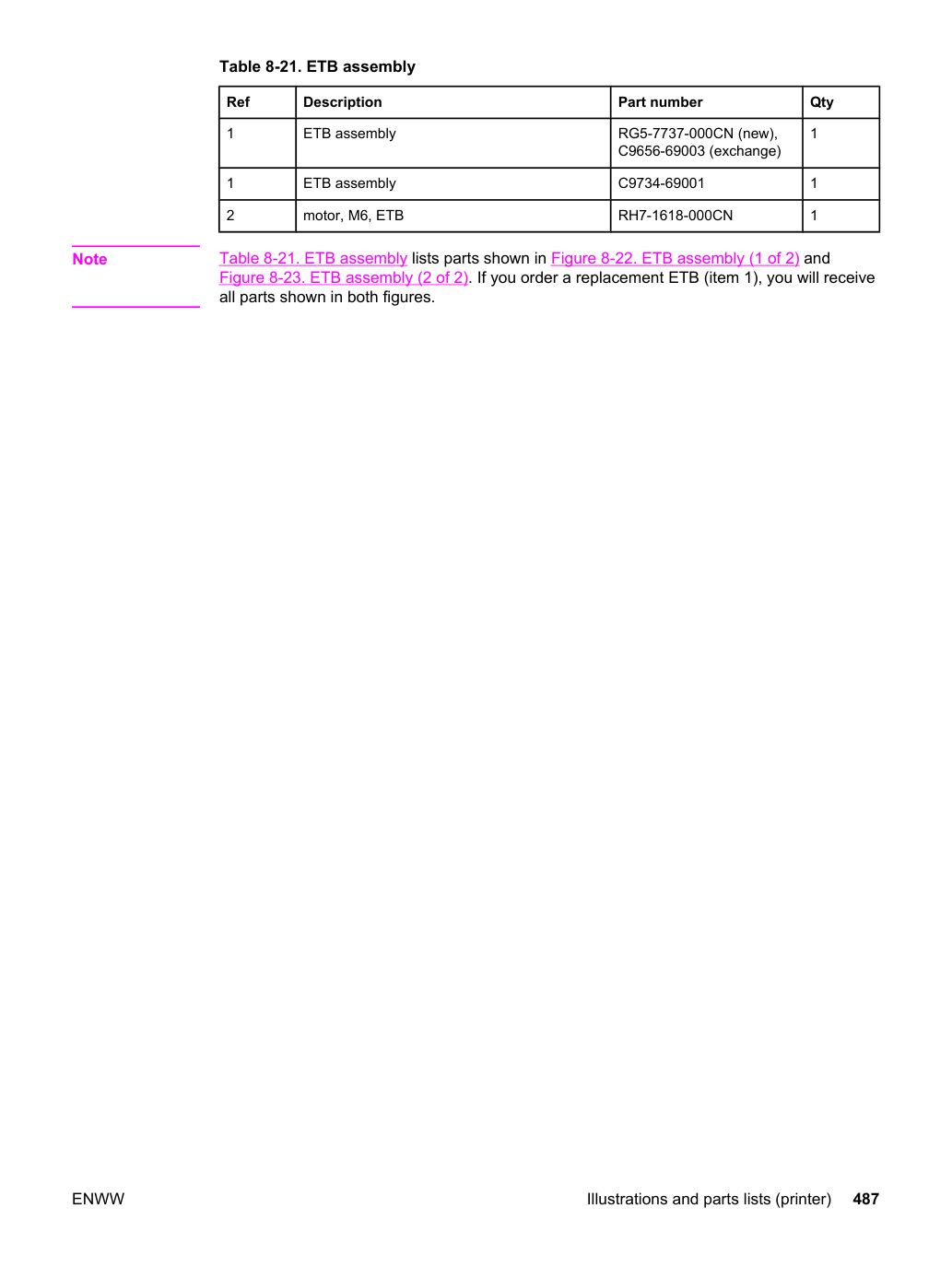

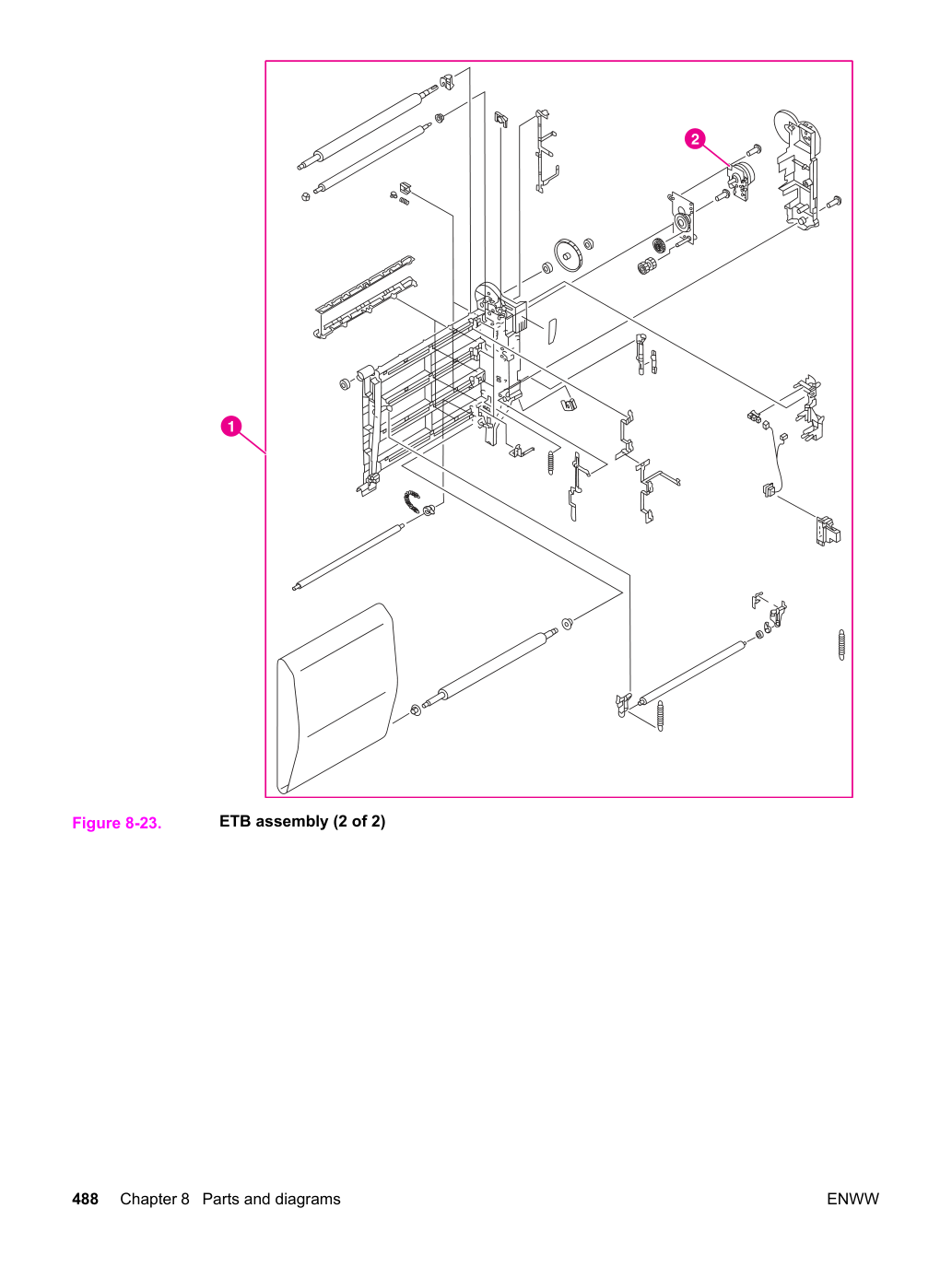

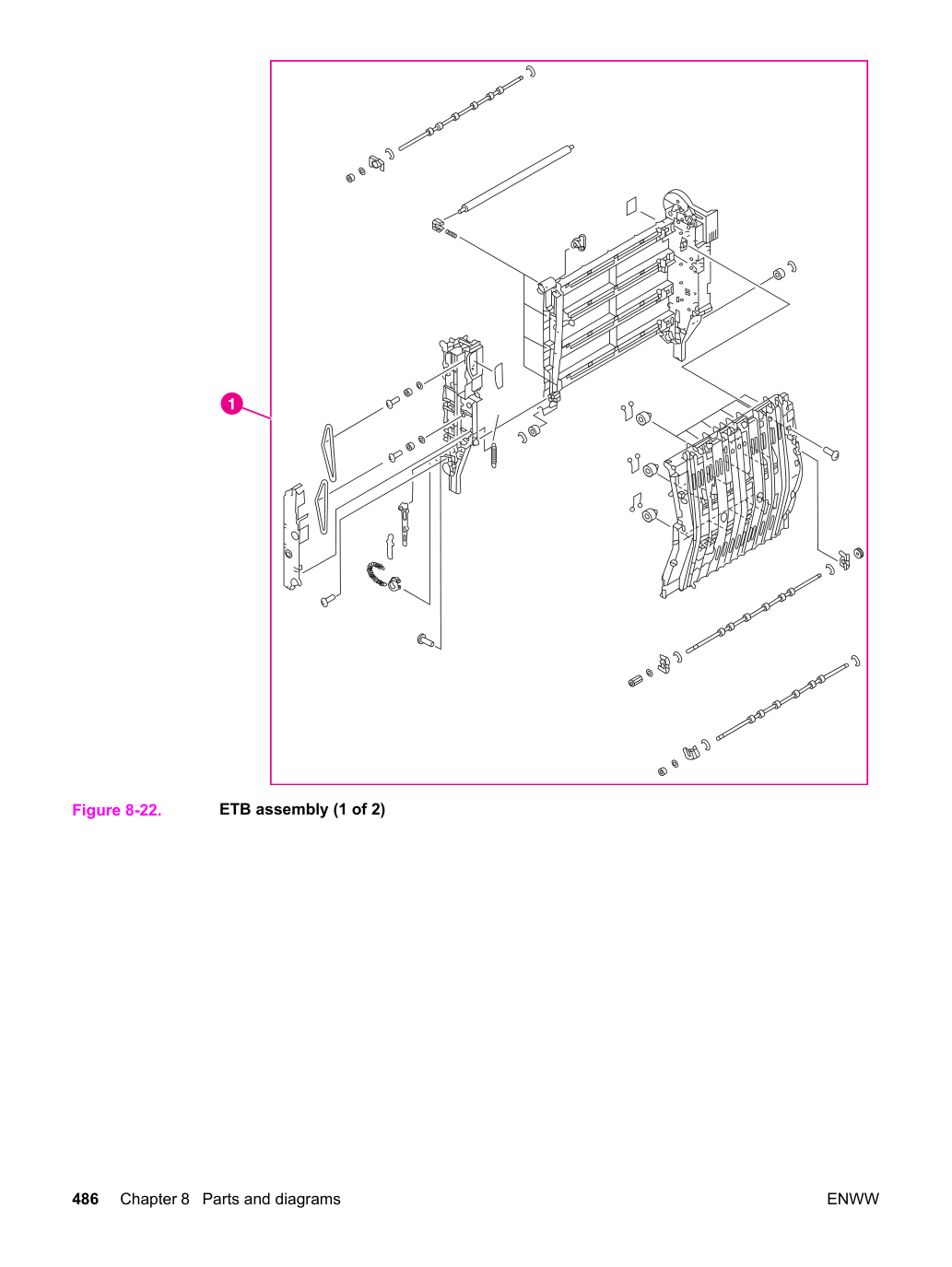

Таблица 8-21. Узел ETB приводит детали, показанные на Рисунке 8-22. Узел ETB (1 из 2) и Рисунке 8-23. Узел ETB (2 из 2). При заказе сменного узла ETB (позиция 1) вы получите все детали, показанные на обоих рисунках.

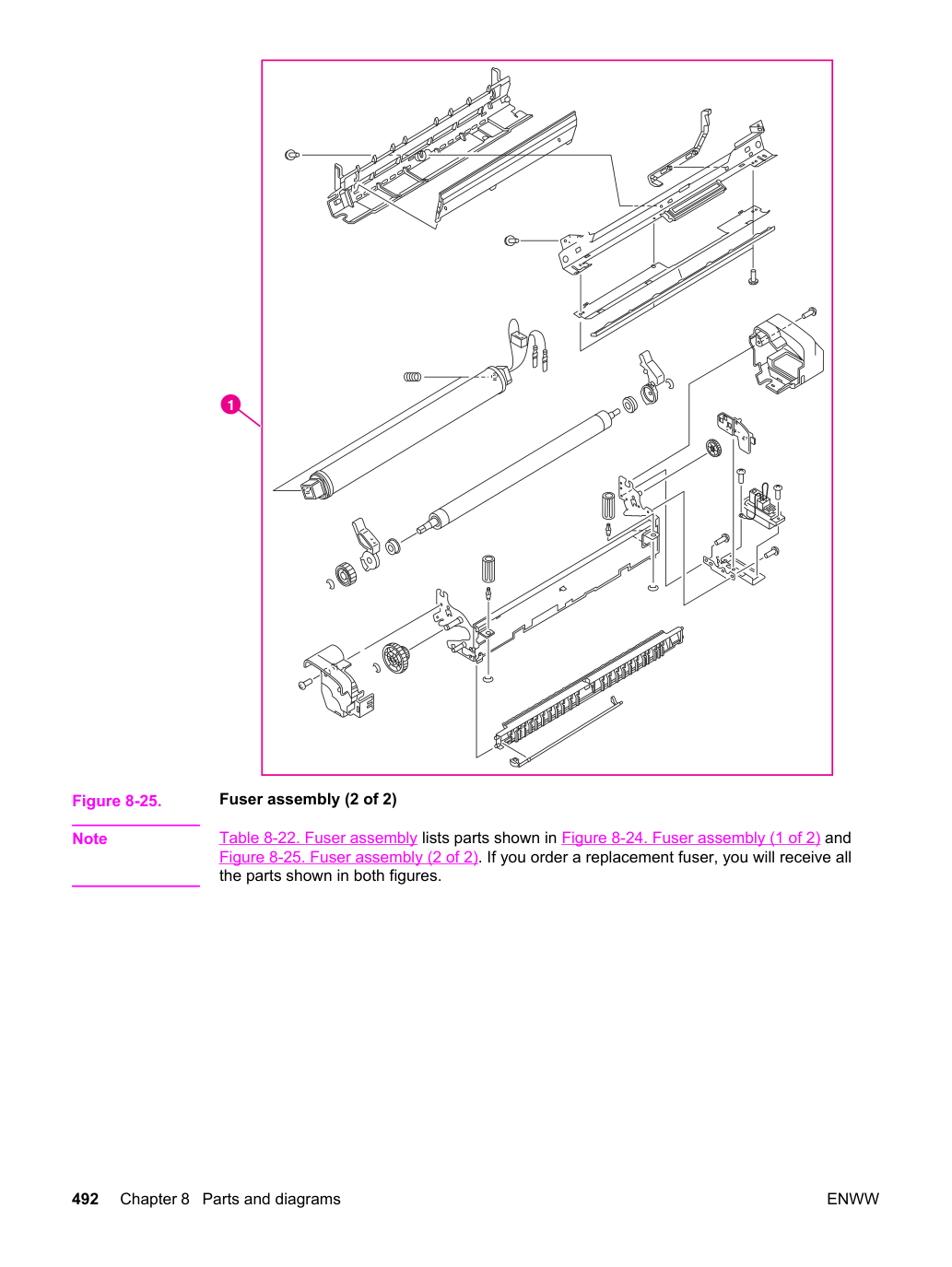

Узел термоузла (2 из 2) Примечание Таблица 8-22. Узел термоузла приводит детали, показанные на Рисунке 8-24. Узел термоузла (1 из 2) и Рисунке 8-25. Узел термоузла (2 из 2). При заказе сменного термоузла вы получите все детали, показанные на обоих рисунках.

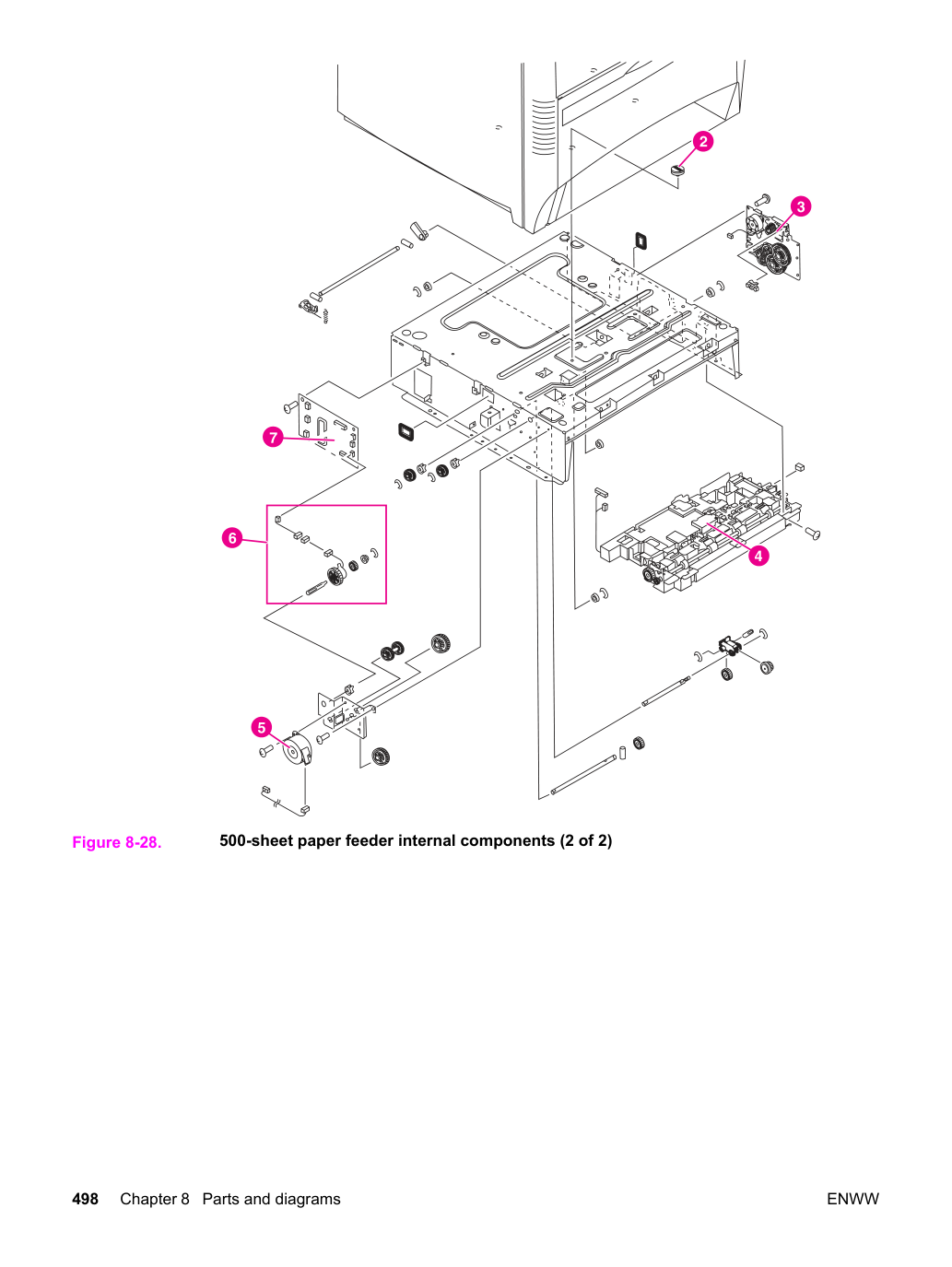

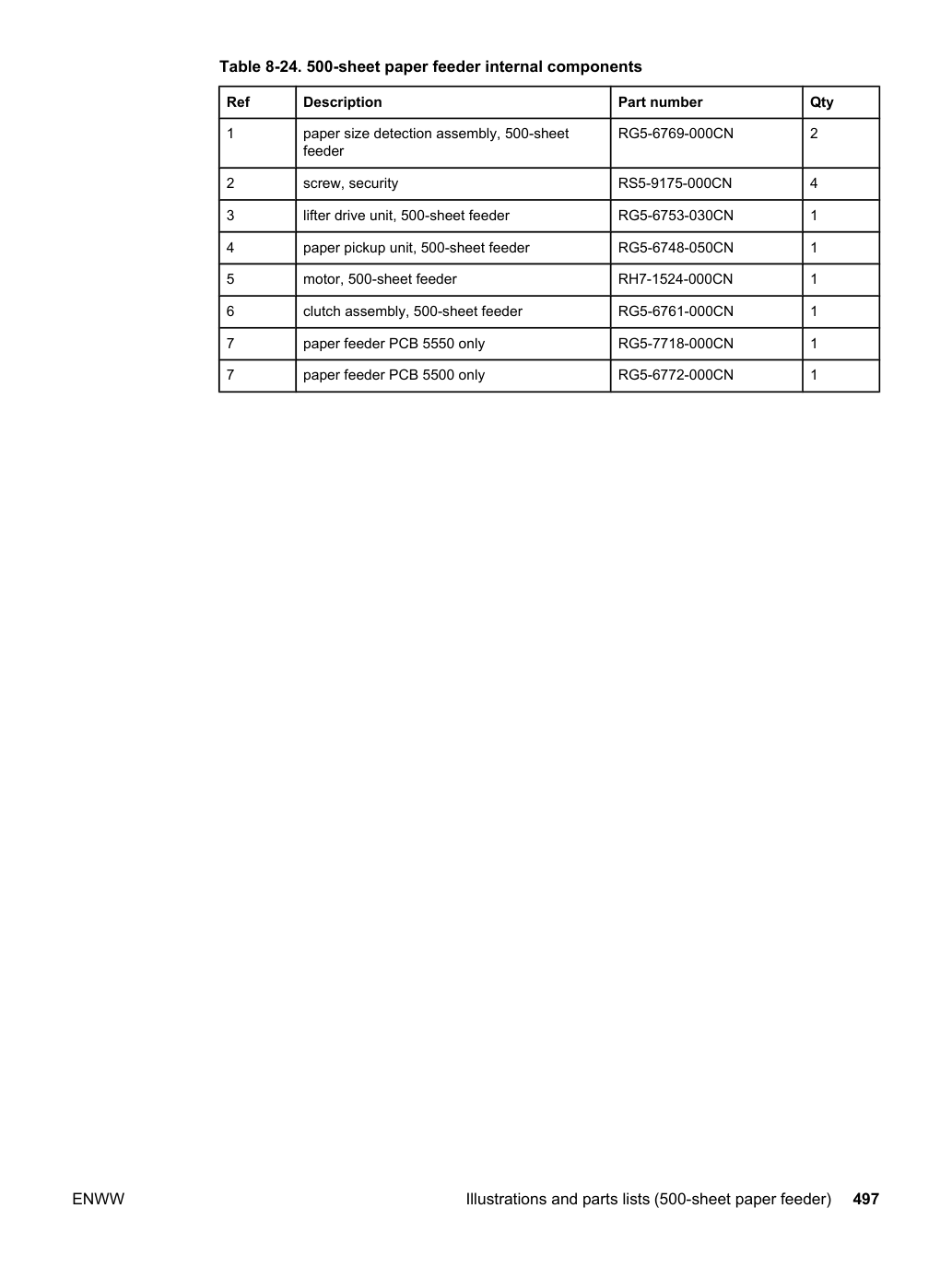

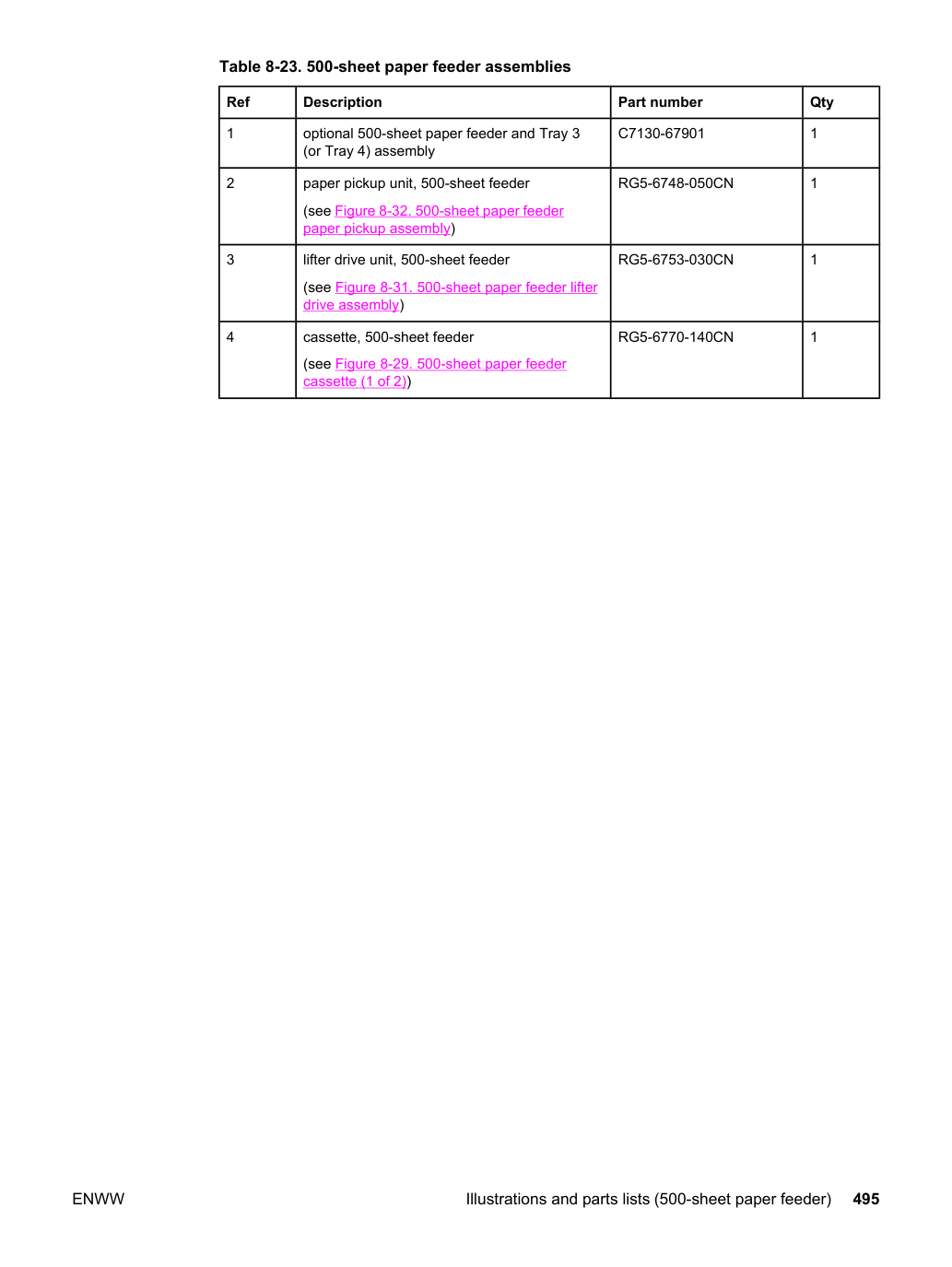

Иллюстрации и перечни деталей (500-листовая подающая кассета) Следующие иллюстрации и таблицы деталей приводят сменяемые в полевых условиях узлы (FRU) для 500-листовой подающей кассеты этого принтера.

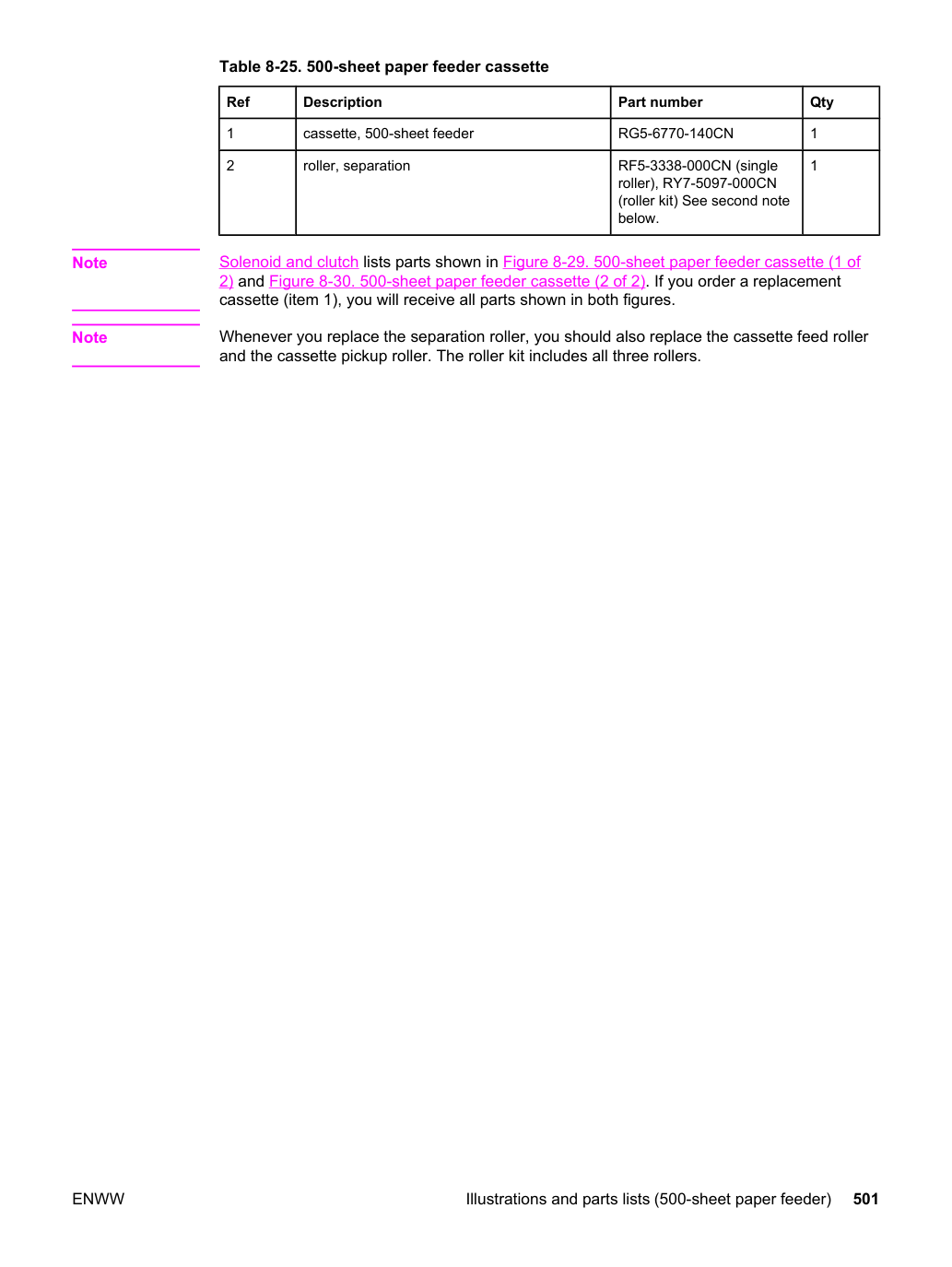

При замене ролика разделения также следует заменить ролик подачи кассеты и ролик захвата кассеты. Комплект роликов включает все три ролика.
- и Рисунке 8-30. Кассета 500-листовой подающей кассеты (2 из 2). При заказе сменной кассеты (позиция 1) вы получите все детали, показанные на обоих рисунках.
Всегда заменяйте ролик подачи кассеты, ролик захвата кассеты и ролик разделения одновременно. Комплект роликов включает все три ролика.

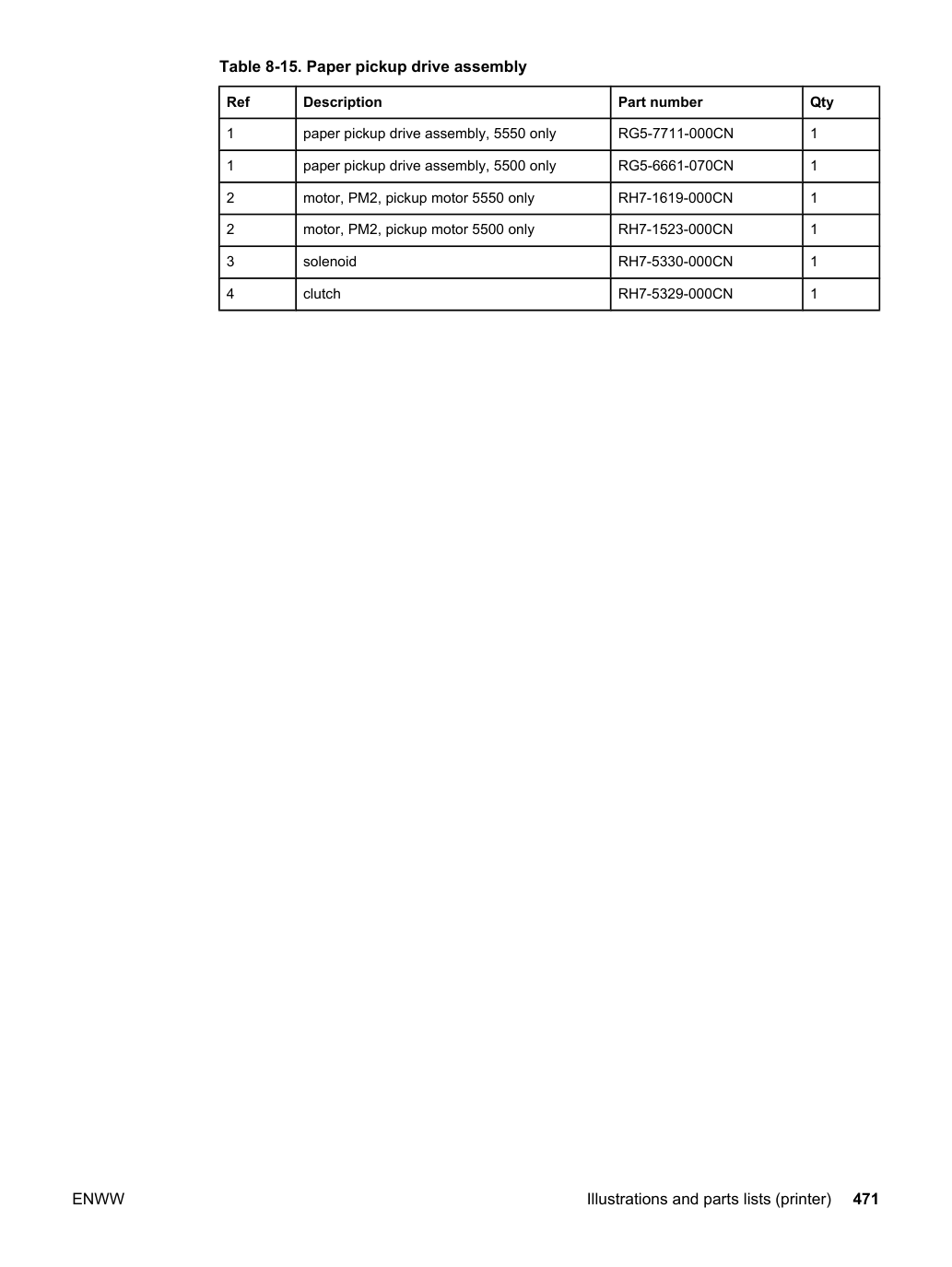

- узел кабель подающей кассеты печатная плата подающей кассеты, только 5500 печатная плата подающей кассеты, только 5550 узел подачи бумаги, только 5500 узел подачи бумаги, только 5550 узел привода подачи бумаги, только 5500 узел привода подачи бумаги, только 5550 узел привода подачи бумаги, только 5500 узел привода подачи бумаги, только 5550

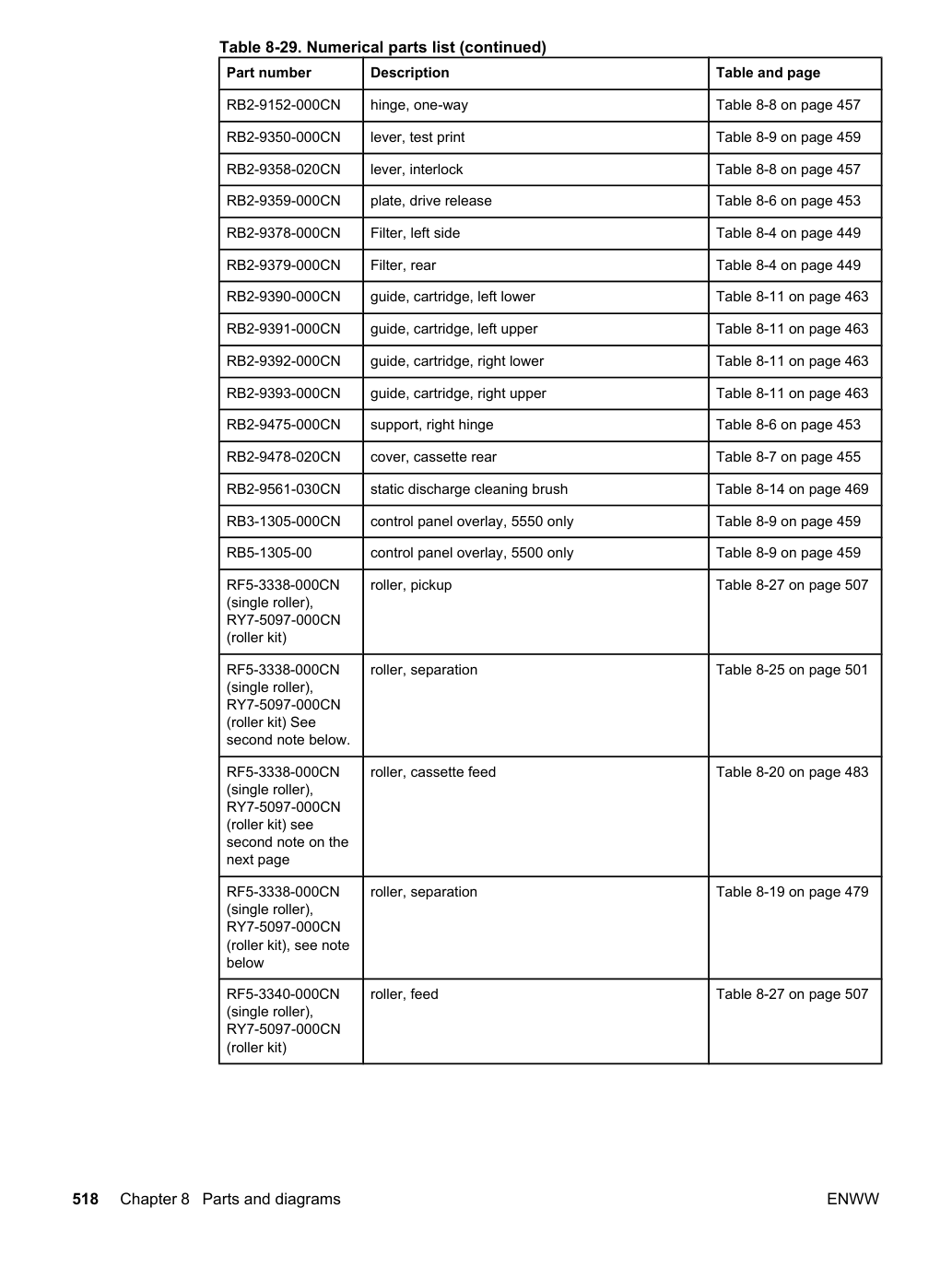

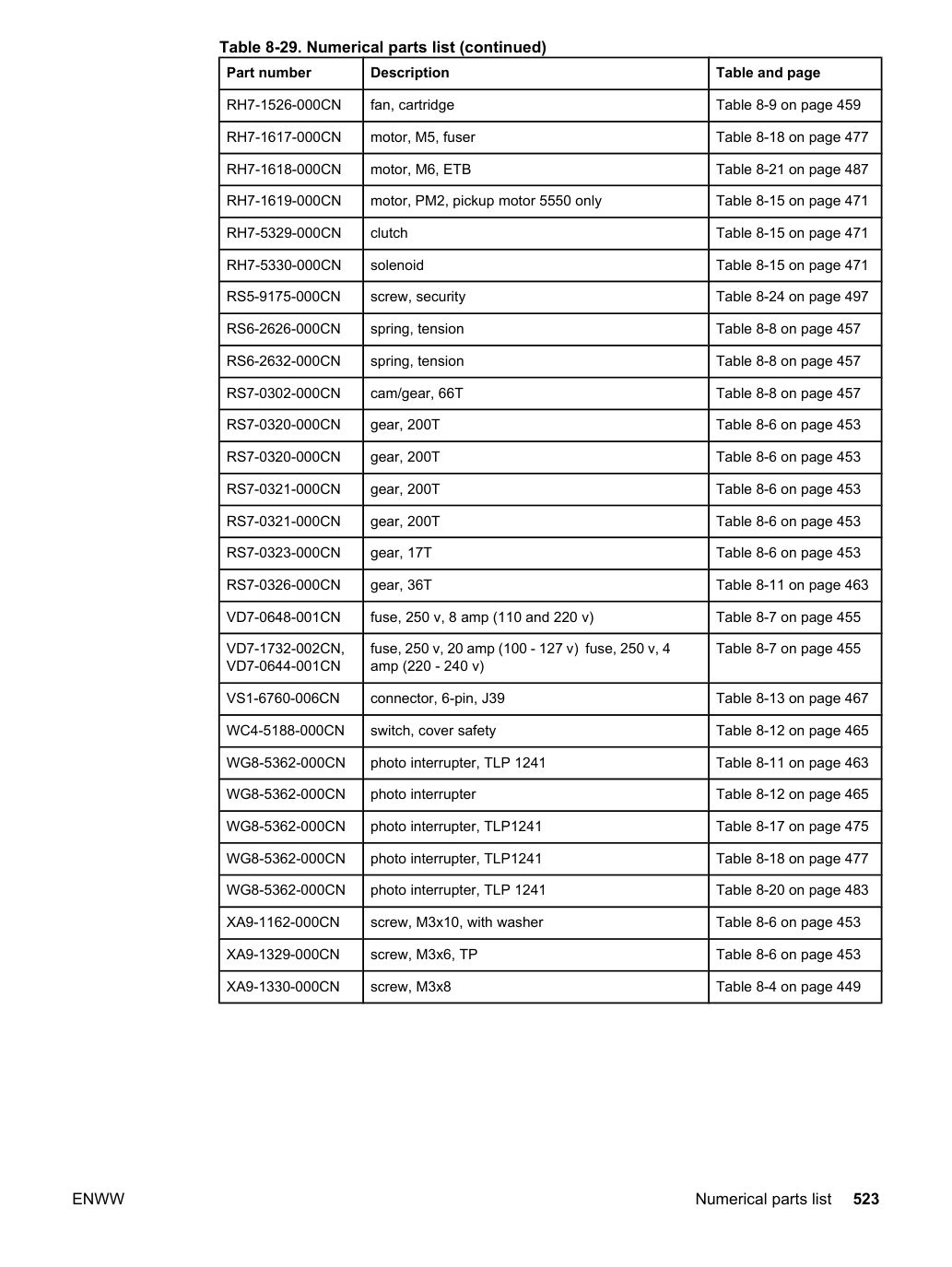

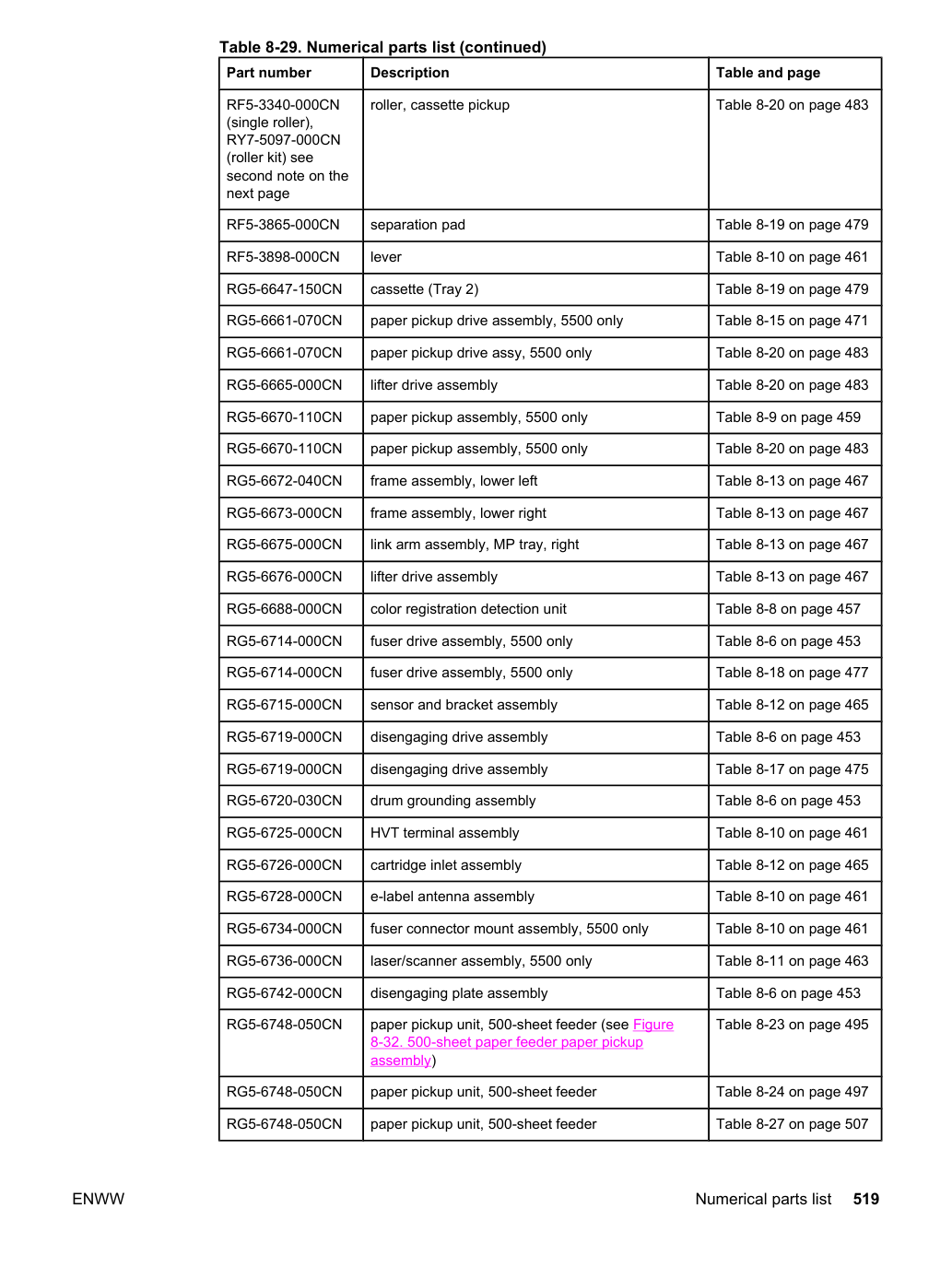

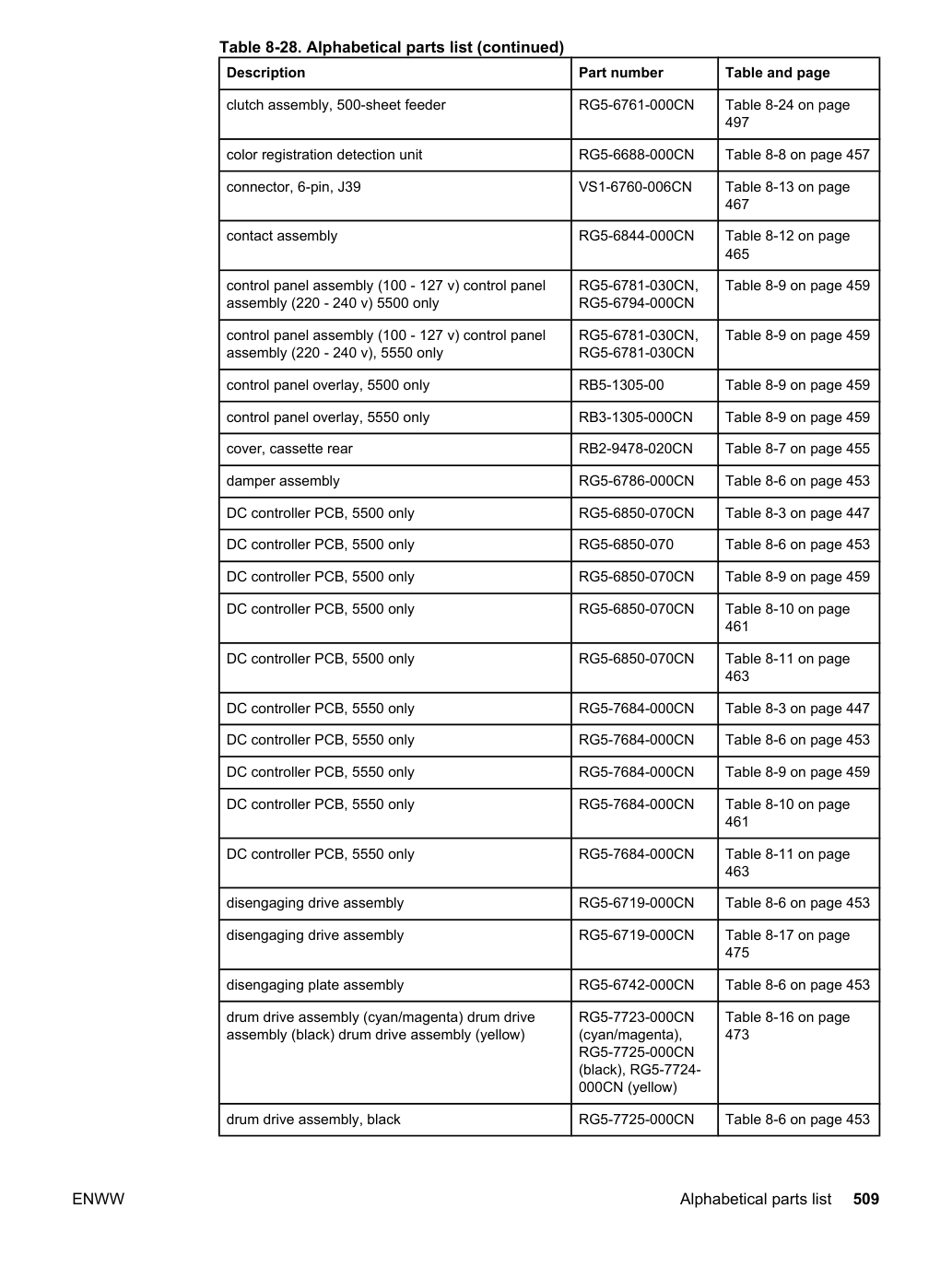

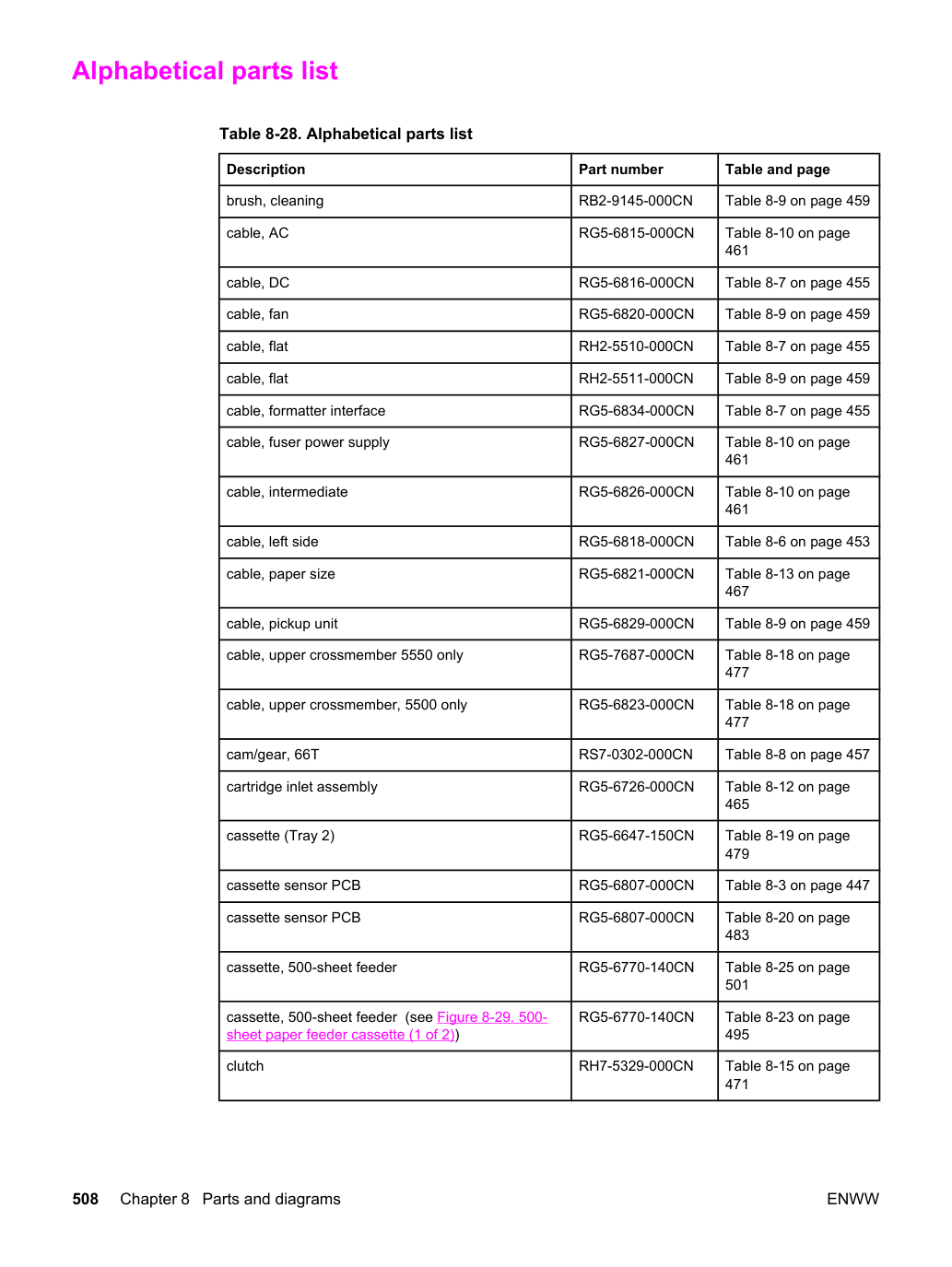

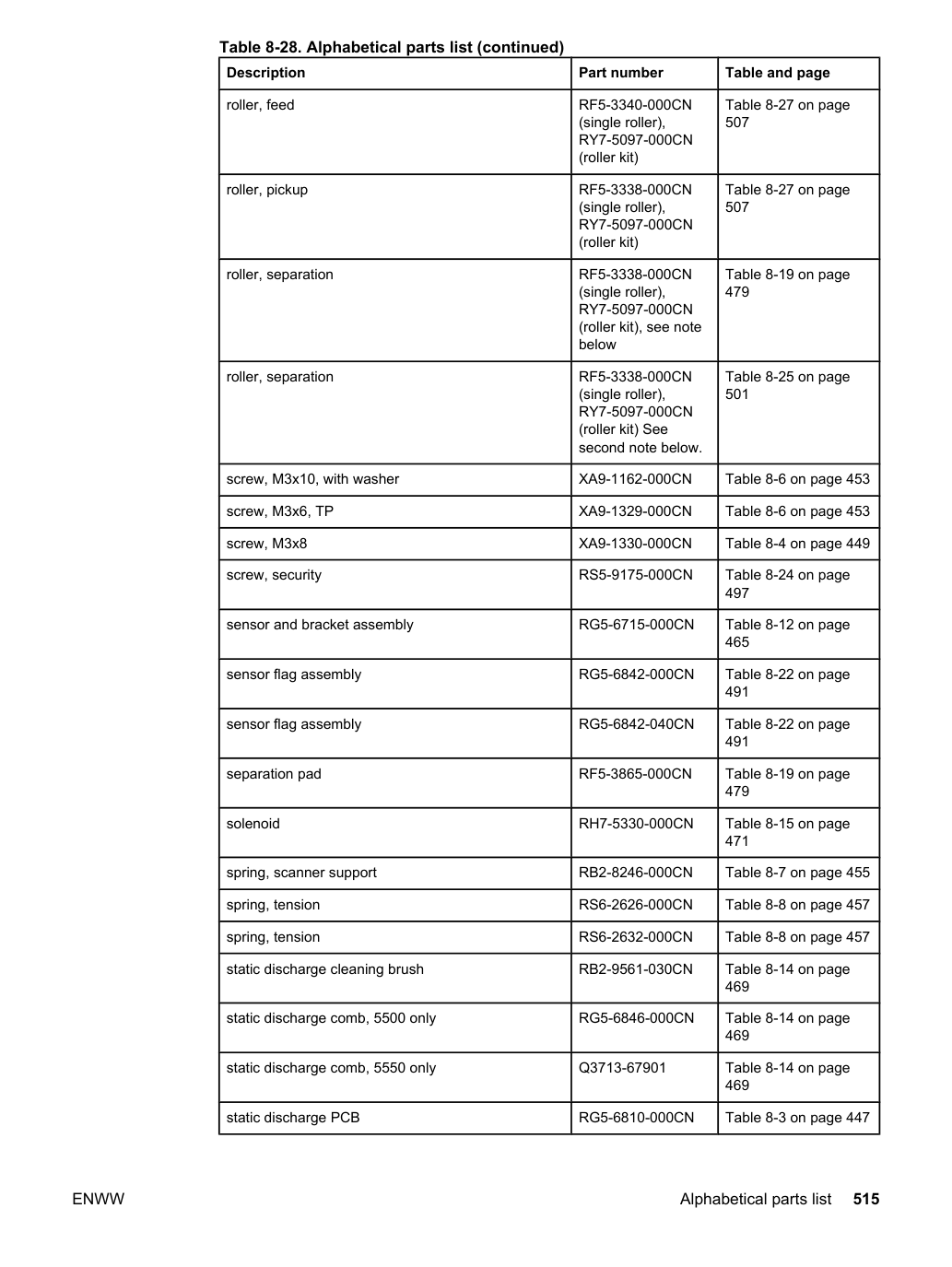

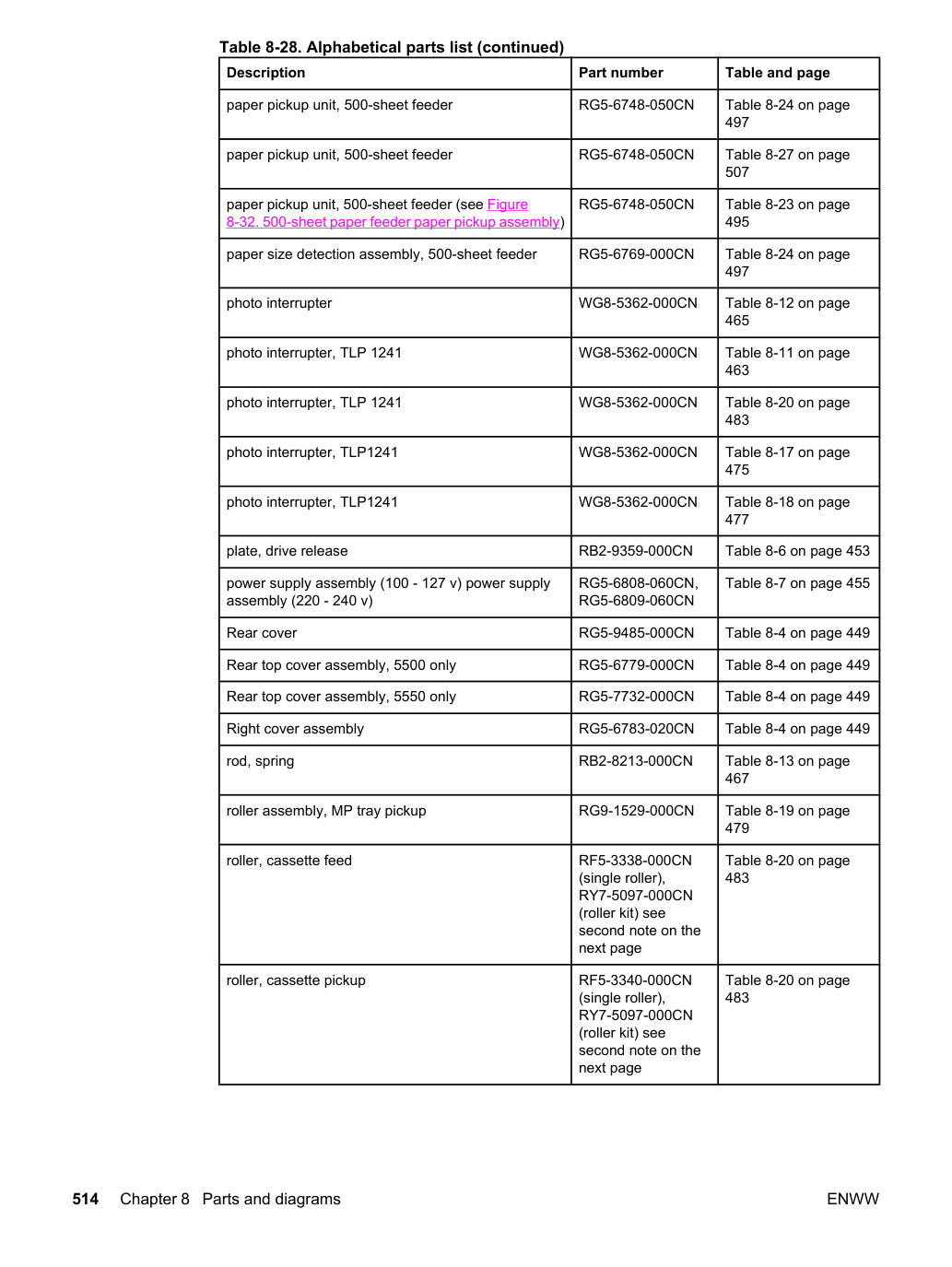

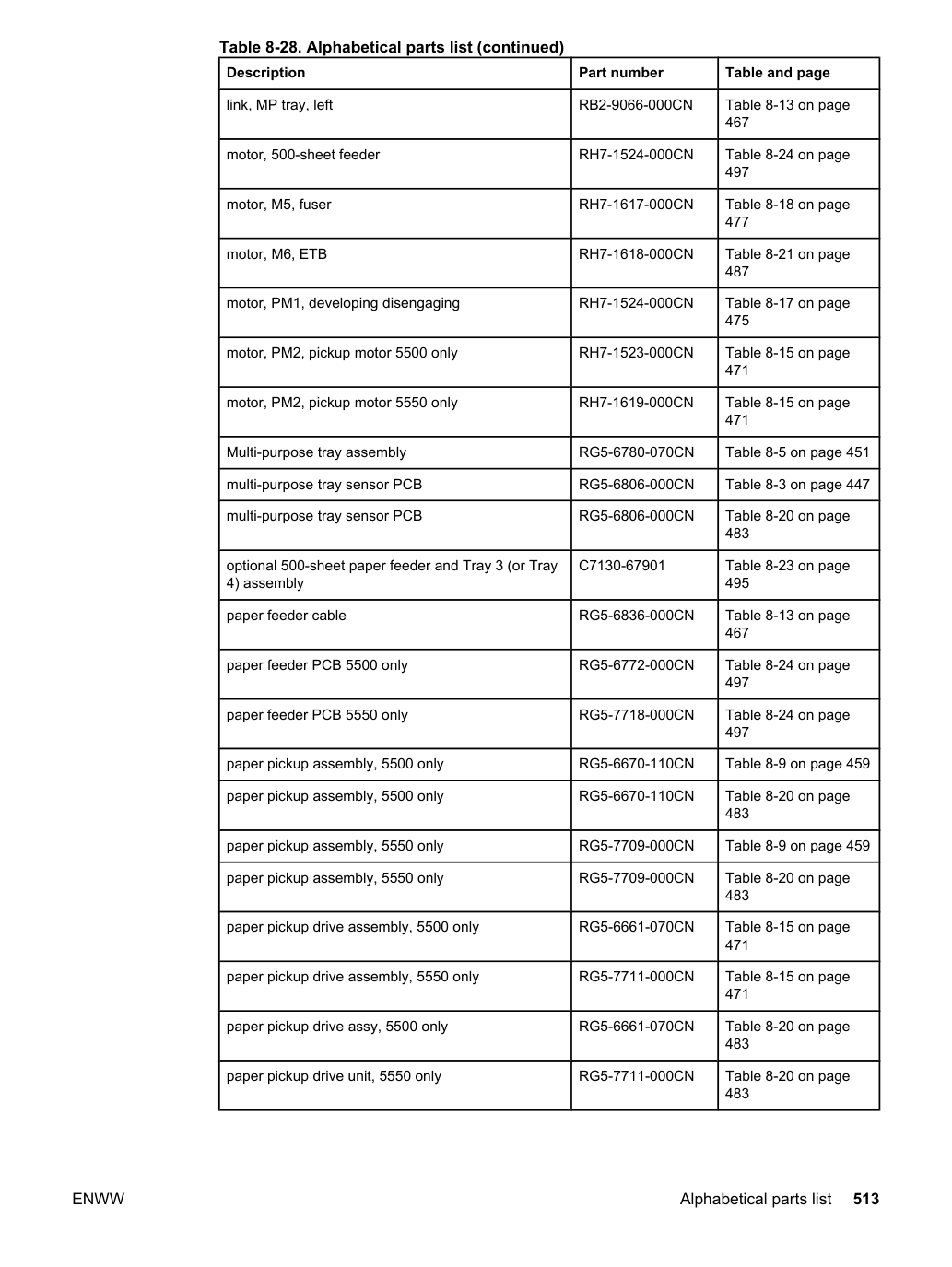

Таблица и страница RB2-9152-000CN шарнир односторонний Таблица 8-8 на стр. 457 RB2-9350-000CN рычаг, тестовая печать Таблица 8-9 на стр. 459 RB2-9358-020CN рычаг, блокировка Таблица 8-8 на стр. 457 RB2-9359-000CN пластина, отпуск привода Таблица 8-6 на стр. 453 RB2-9378-000CN фильтр, левая сторона Таблица 8-4 на стр. 449 RB2-9379-000CN фильтр, задняя часть Таблица 8-4 на стр. 449 RB2-9390-000CN направляющая, картридж, левая нижняя Таблица 8-11 на стр. 463 RB2-9391-000CN направляющая, картридж, левая верхняя Таблица 8-11 на стр. 463 RB2-9392-000CN направляющая, картридж, правая нижняя Таблица 8-11 на стр. 463 RB2-9393-000CN направляющая, картридж, правая верхняя Таблица 8-11 на стр. 463 RB2-9475-000CN опора, правый шарнир Таблица 8-6 на стр. 453 RB2-9478-020CN крышка, задняя кассеты Таблица 8-7 на стр. 455 RB2-9561-030CN щетка антистатическая чистка Таблица 8-14 на стр. 469 RB3-1305-000CN накладка панели управления, только 5550 Таблица 8-9 на стр. 459 RB5-1305-00 накладка панели управления, только 5500 Таблица 8-9 на стр. 459 RF5-3338-000CN (одиночный ролик), RY7-5097-000CN (комплект роликов) ролик, захват Таблица 8-27 на стр. 507 RF5-3338-000CN (одиночный ролик), RY7-5097-000CN (комплект роликов) См. второе примечание ниже.

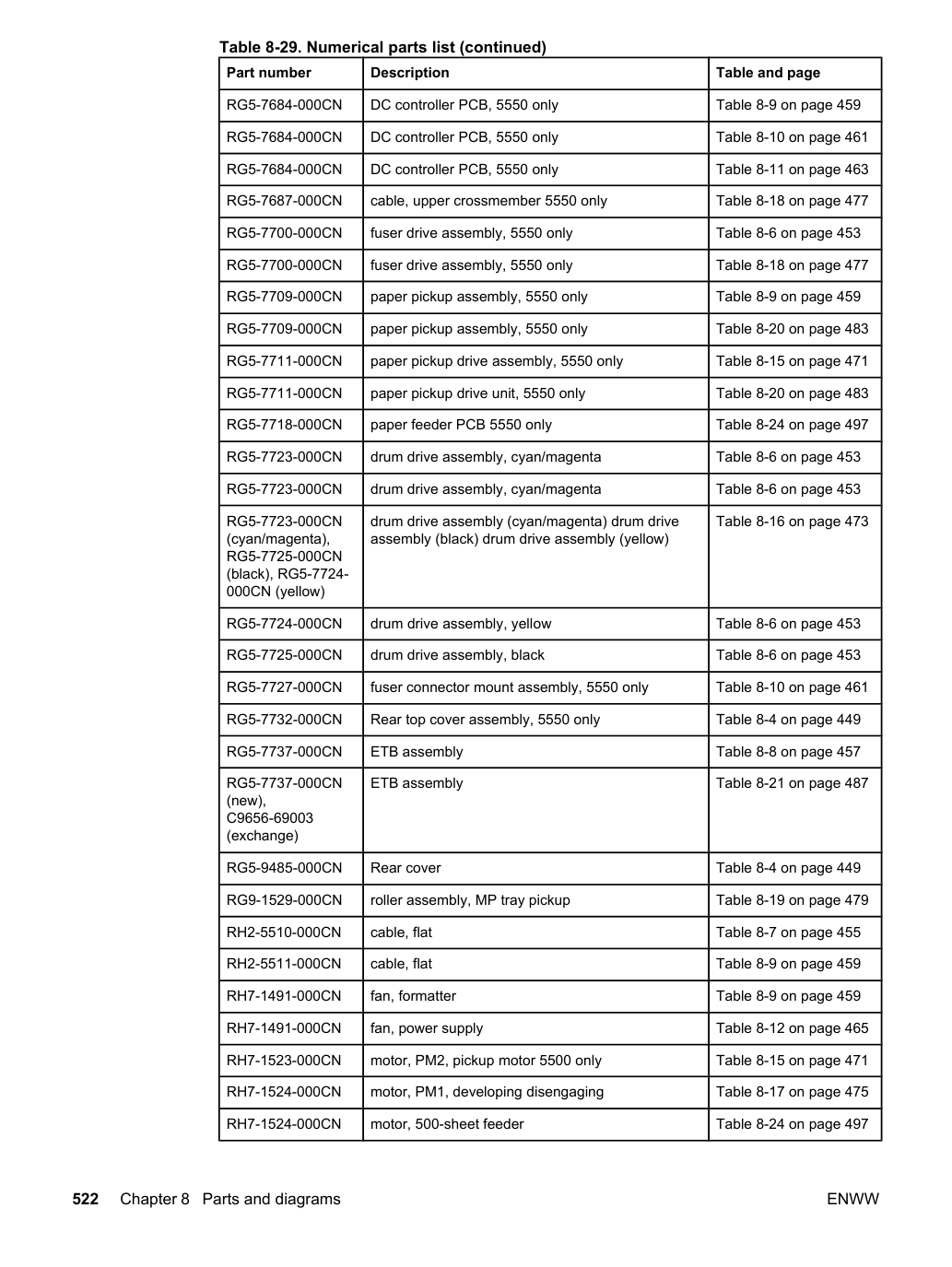

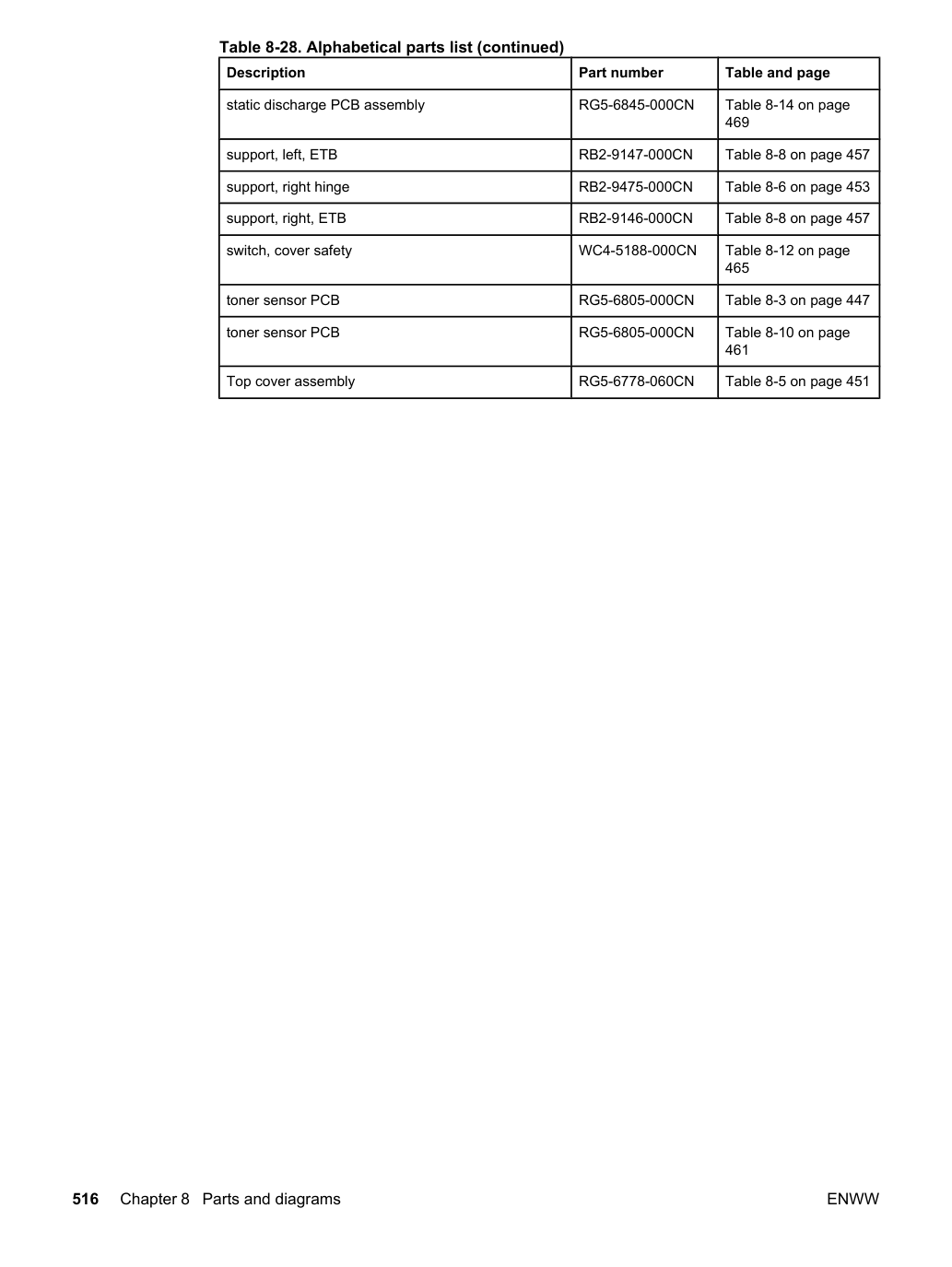

Таблица и страница RG5-6753-000CN узел привода поднятия, 500-листовая подающая кассета Таблица 8-26 на стр. 505 RG5-6753-030CN узел привода поднятия, 500-листовая подающая кассета (см. Рисунок 8-31.
