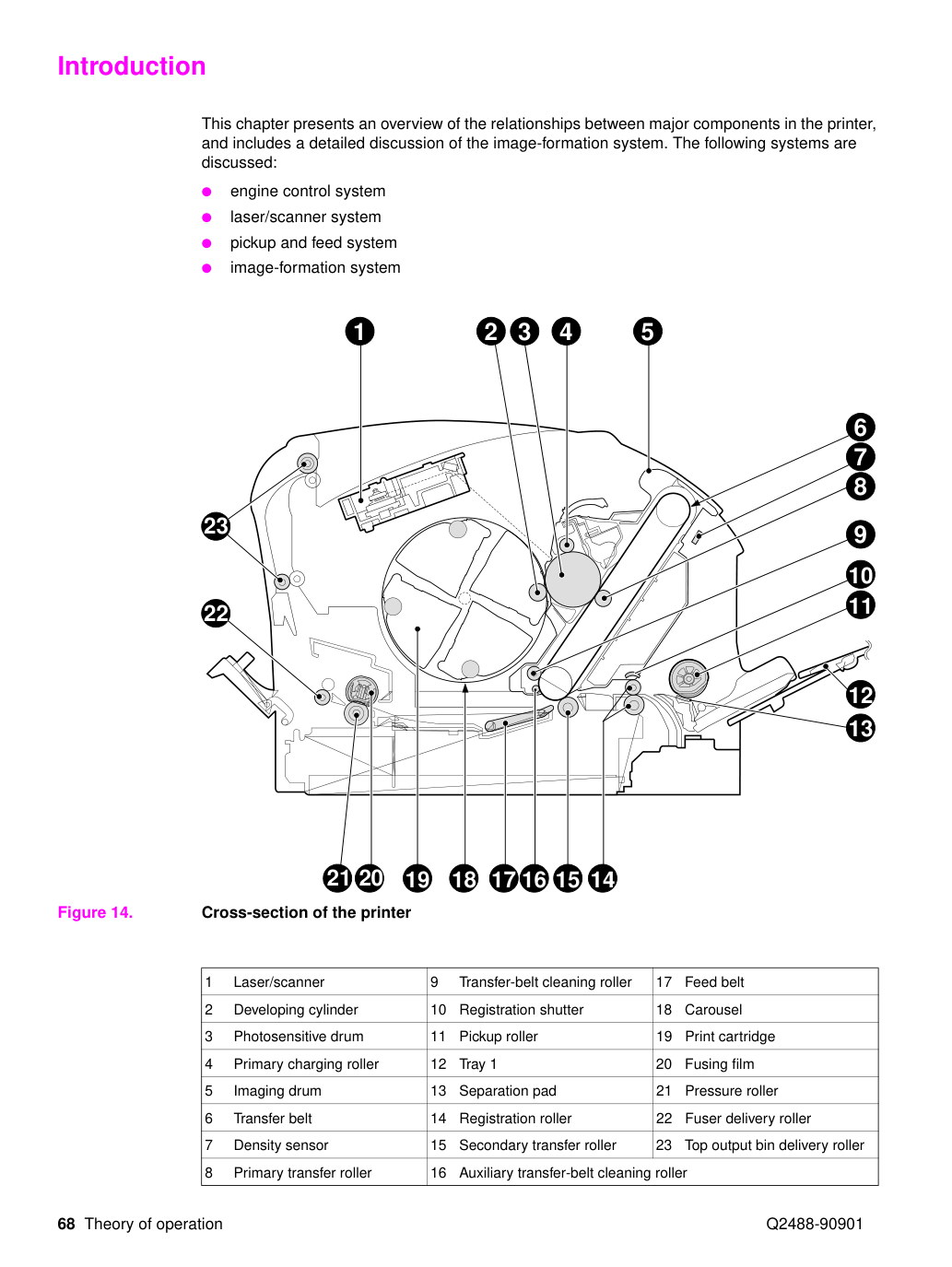

68 Теория работы Q2488-90901 Введение В этой главе представлен обзор взаимосвязей между основными компонентами принтера и включает детальное обсуждение системы формирования изображения. Обсуждаются следующие системы:

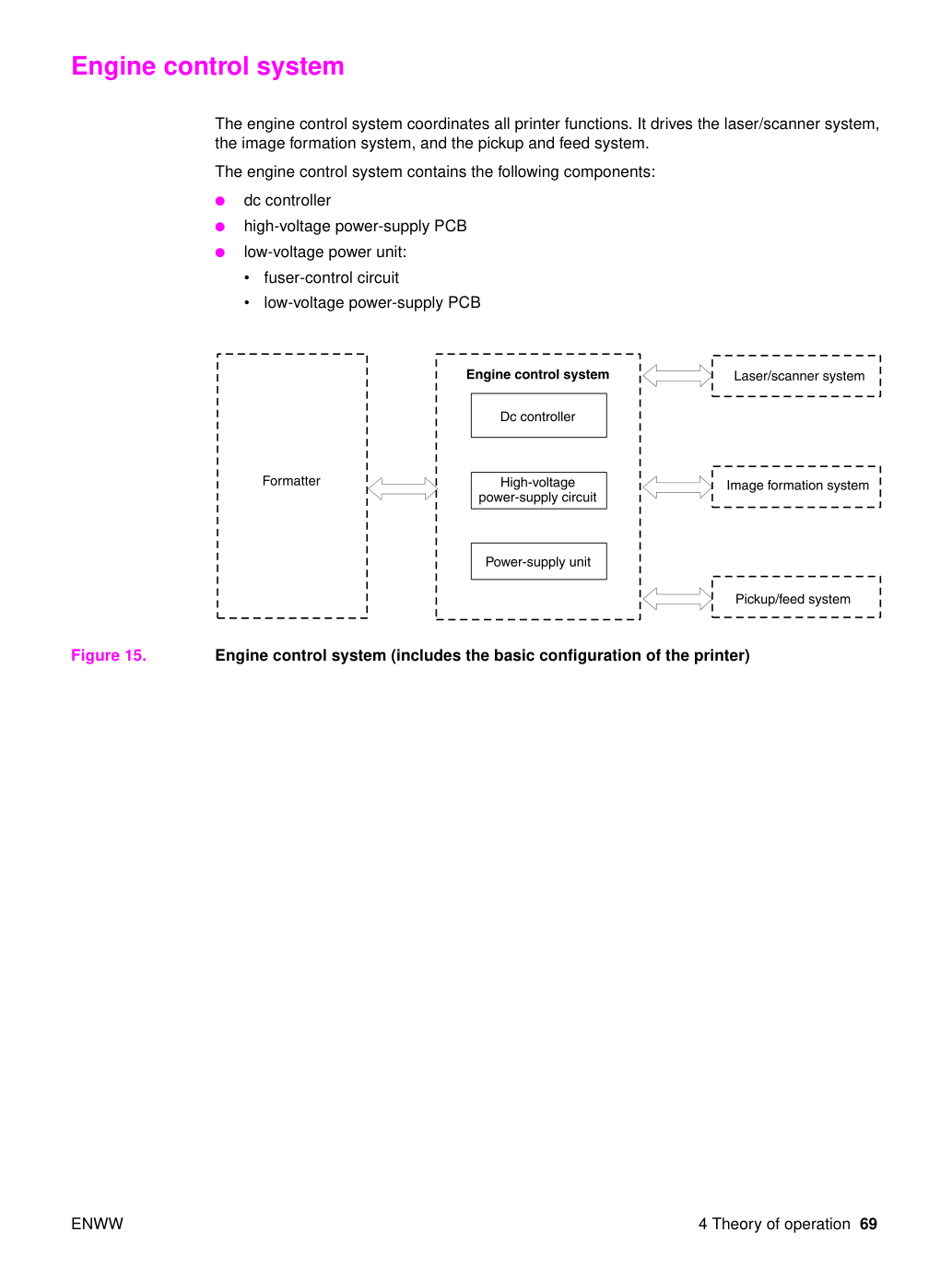

4 Теория работы 69 Система управления двигателем Система управления двигателем координирует все функции принтера. Она управляет лазерной/сканирующей системой, системой формирования изображения и системой захвата и подачи бумаги.
Система управления двигателем содержит следующие компоненты:
70 Теория работы Q2488-90901 Базовая последовательность операций Последовательности операций управляются процессором в контроллере постоянного тока в системе управления двигателем.
Следующая таблица описывает операции двигателя для каждого периода операции печати.
Таблица 16. Базовая последовательность операций Период Продолжительность Назначение Примечания WAIT (ожидание) От момента включения переключателя питания до завершения очистки ремня переноса (transfer-belt).
Очищает потенциал с поверхности печатного барабана и очищает ремень переноса (transfer-belt).
Полное описание периода WAIT (включение питания) см. на рисунке 16. Дополнительно см. диаграммы общей синхронизации, начинающиеся на странице 228, для получения детальной информации о синхронизации.
От конца периода WAIT или LSTR до отправки команды печати с форматтера или отключения питания.
Подготавливает принтер к получению команд печати.
rotation) От момента команды печати до обнаружения сигнала HP1 (обнаружение домашней позиции ремня переноса (transfer-belt)) для первого цвета.
Подготавливает фоточувствительный барабан к печати.
От конца периода INTR до обнаружения сигнала домашней позиции ремня переноса (transfer-belt) для вторичного переноса.
Формирует изображение на фоточувствительном печатном барабане и переносит тонер-изображение на ремень переноса (transfer-belt).
От конца периода PRINT до остановки вращения главного двигателя (Main motor).
Переносит тонер-изображение на ремне переноса (transfer-belt) на носитель и выдает отпечатанный носитель.
После LSTR принтер возвращается в режим STBY.

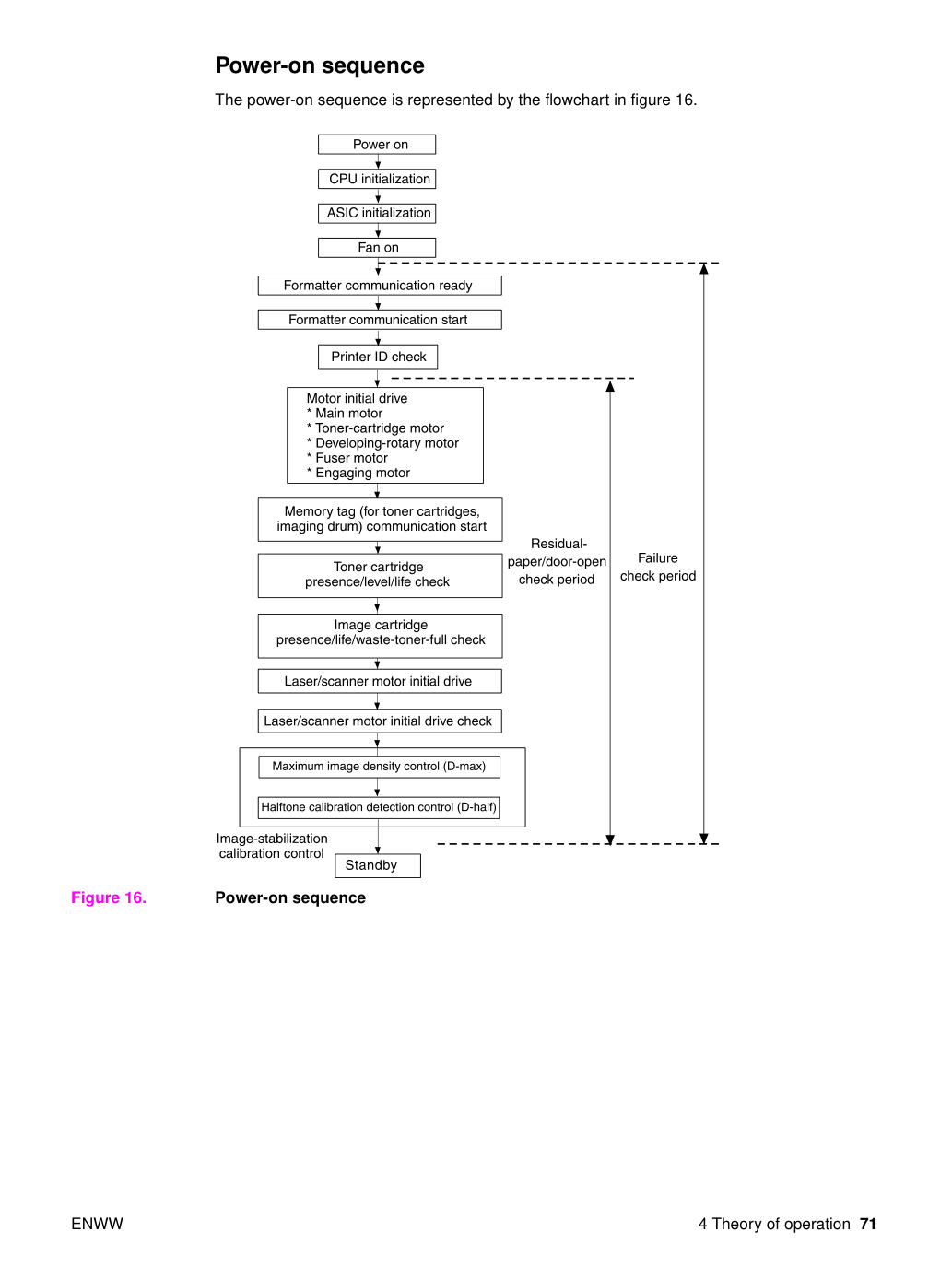

4 Теория работы 71 Последовательность включения питания Последовательность включения питания представлена блок-схемой на рисунке 16.

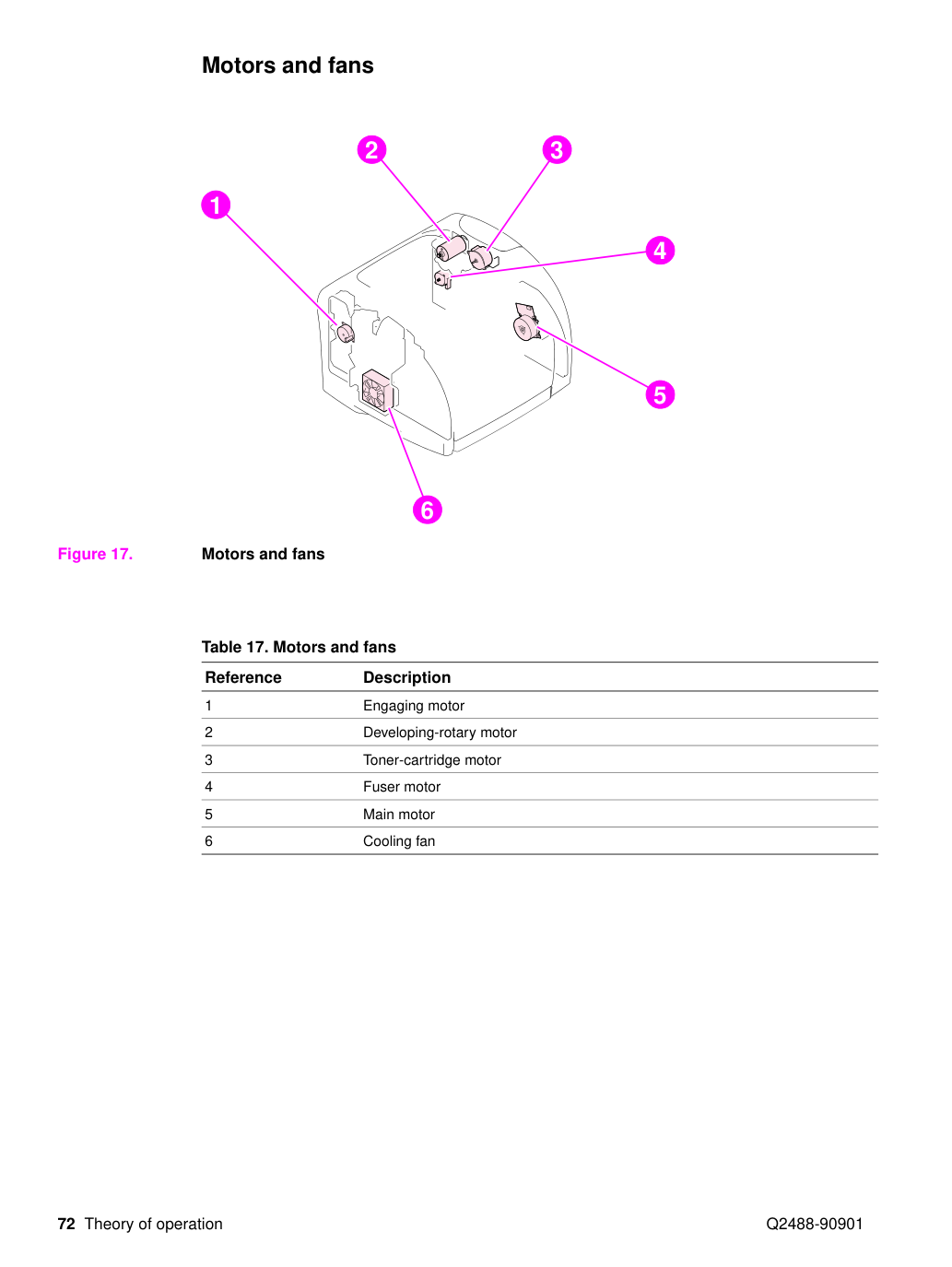

72 Теория работы Q2488-90901 Главные двигатели и вентиляторы Рисунок 17.

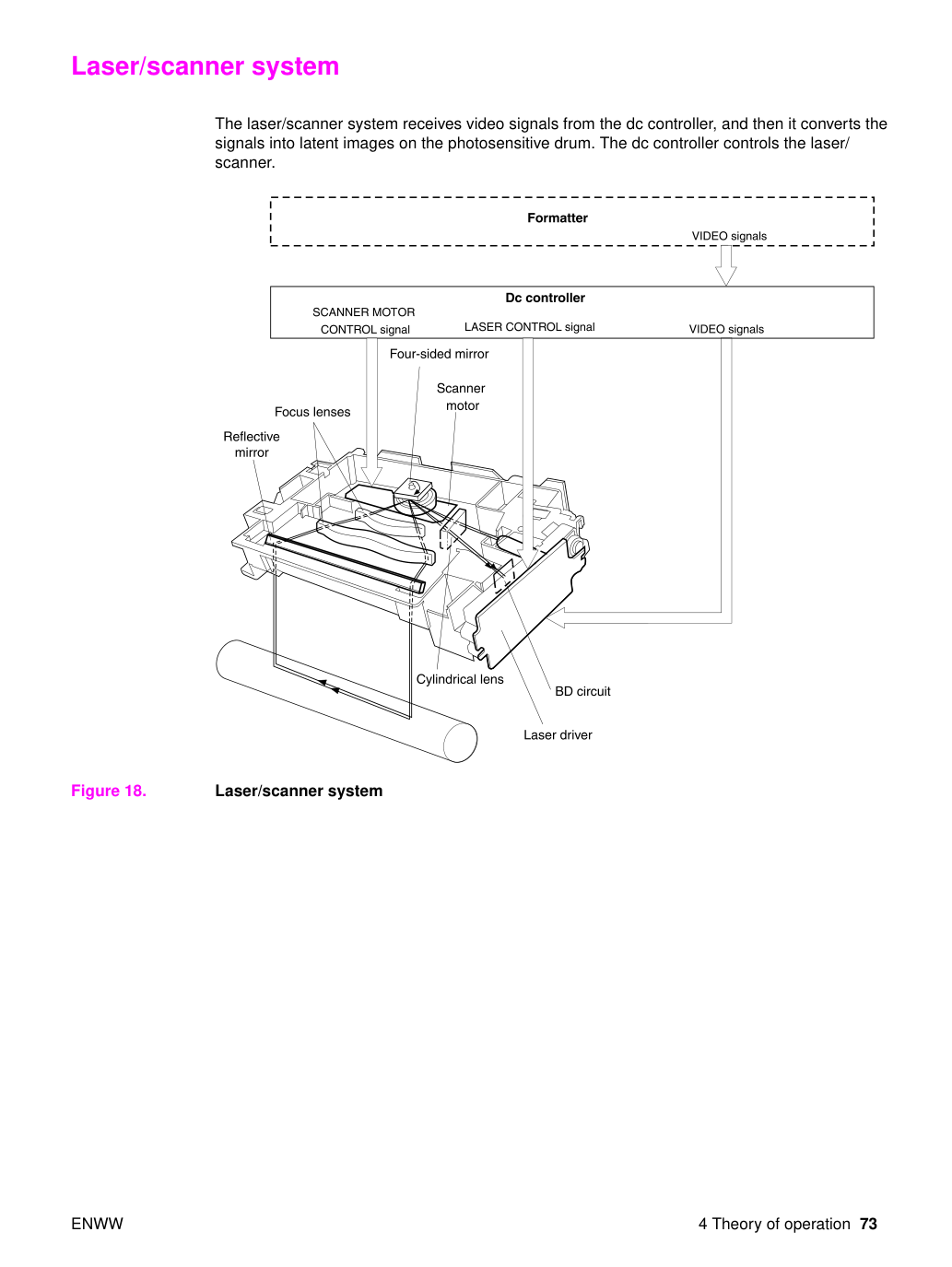

4 Теория работы 73 Система лазер/сканер Система лазер/сканер получает видеосигналы от контроллера постоянного тока и преобразует их в скрытые изображения на фоточувствительном барабане. Контроллер постоянного тока управляет лазер/сканером.

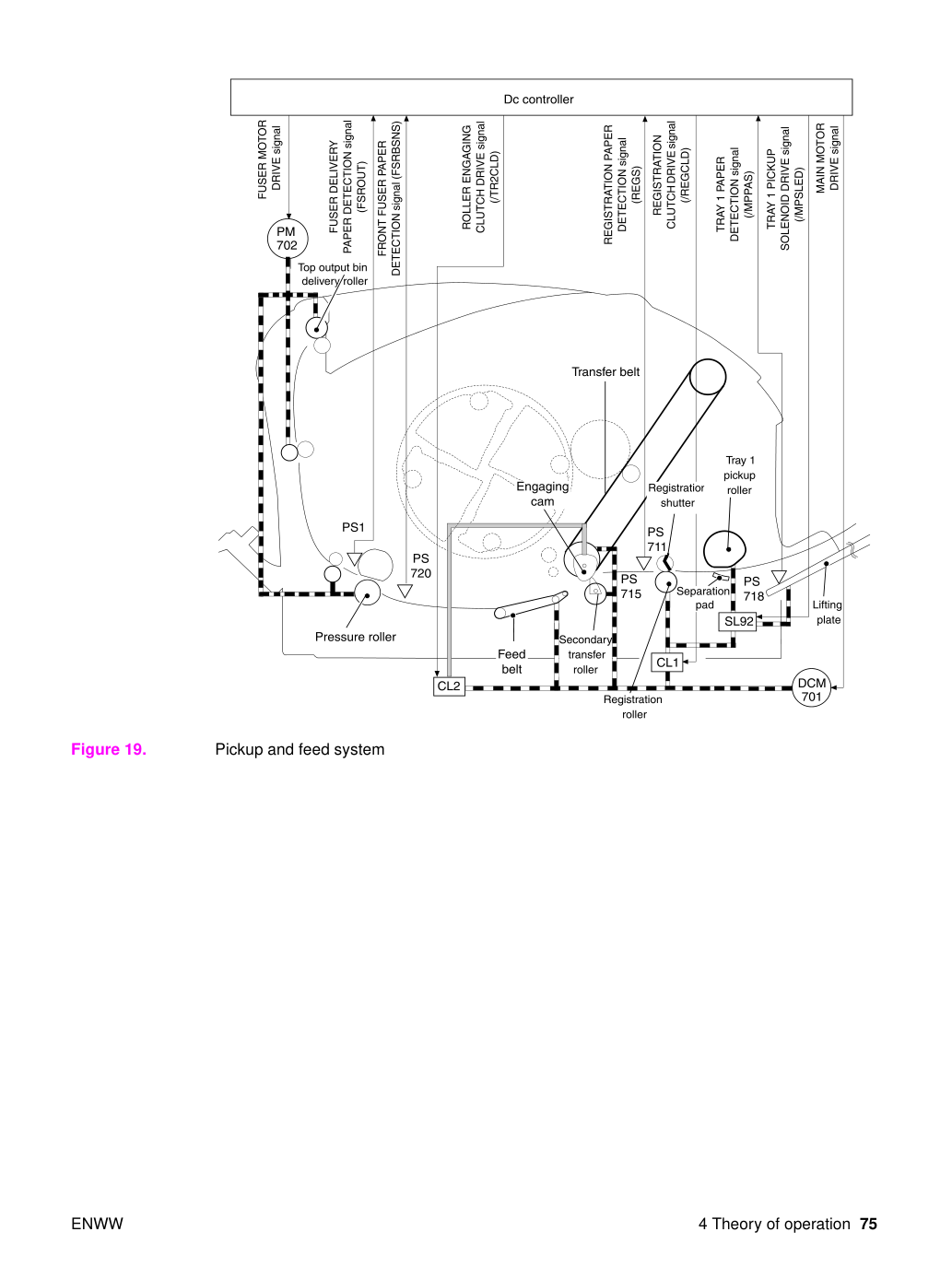

74 Теория работы Q2488-90901 Система захвата и подачи Система захвата и подачи состоит из нескольких типов роликов подачи и датчиков. Контроллер постоянного тока управляет бумагой и системой подачи, управляя двумя главными двигателями, двумя муфтами и соленоидом.
Два фотопрерывателя (PS1 и PS711) обнаруживают носитель при его прохождении. Если носитель не достигает или не проходит каждый датчик в течение указанного периода времени, контроллер постоянного тока определяет, что произошла замятие, и предупреждает схему контроллера видео.
Следующие компоненты определены на рисунке 19:
4 Теория работы 75 Рисунок 19.

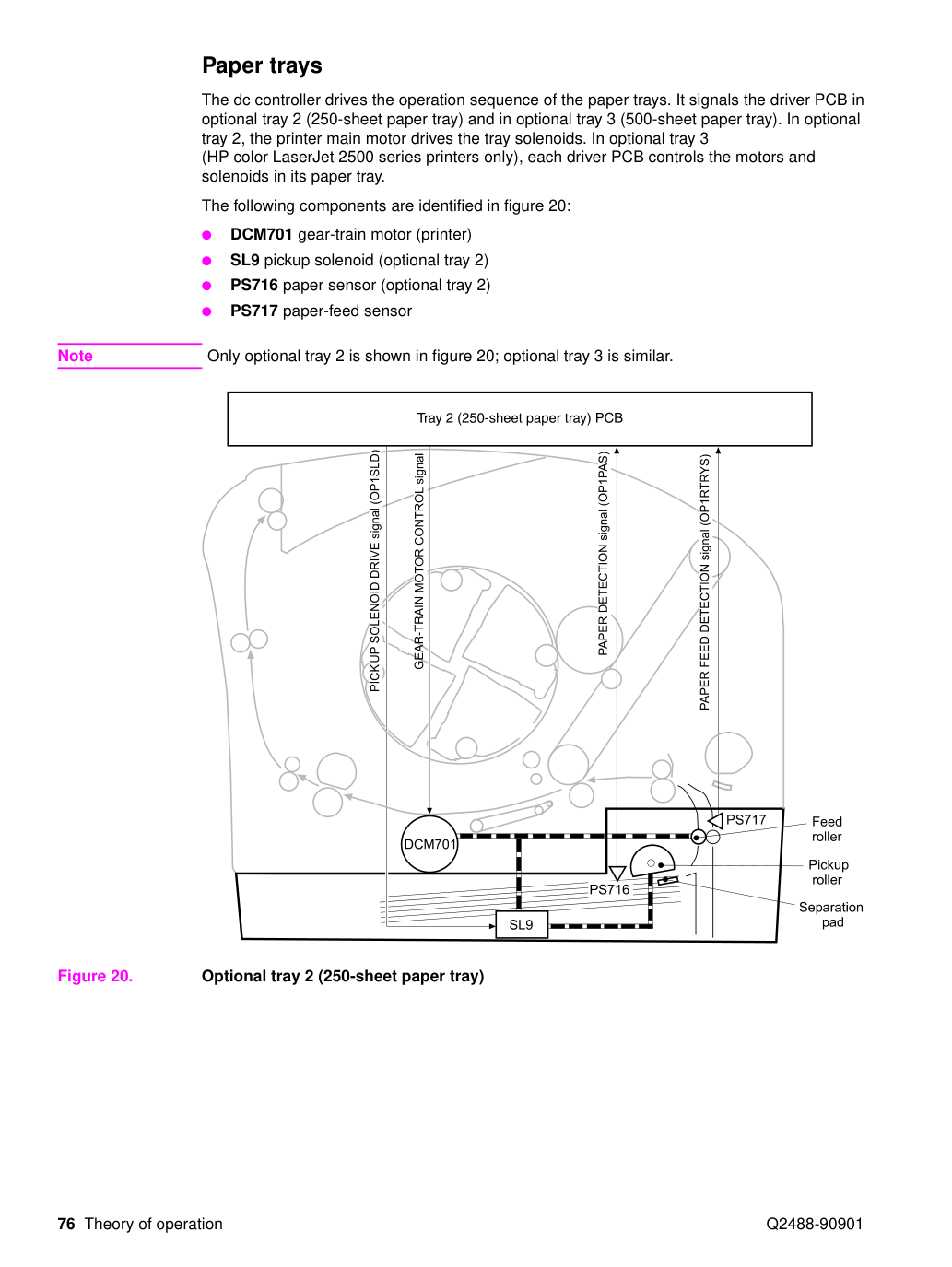

76 Теория работы Q2488-90901 Лотки для бумаги Контроллер постоянного тока управляет последовательностью операций лотков для бумаги. Он подает сигналы на драйвер PCB в дополнительный лоток 2 (лоток для бумаги на 250 листов) и в дополнительный лоток 3 (лоток для бумаги на 500 листов). В дополнительном лотке 2 главный двигатель принтера управляет соленоидами лотка. В дополнительном лотке 3 (только для принтеров серии HP color LaserJet 2500), каждый драйвер PCB управляет двигателями и соленоидами в своем лотке для бумаги.
Следующие компоненты определены на рисунке 20:
На рисунке 20 показан только дополнительный лоток 2; дополнительный лоток 3 аналогичен.
4 Теория работы 77 Обнаружение замятия Датчик регистрации (PS711) и датчик термоузла (PS1) обнаруживают носитель, движущийся через принтер. При обнаружении замятия контроллер постоянного тока немедленно останавливает процесс печати и отправляет сообщение на схему контроллера видео.
Замятие может быть обнаружено при любом из следующих условий:
Замятие при задержке захвата. Передний край печатного носителя не достигает датчика регистрации (PS711) в течение 1,1 секунды (лоток 1), 1,7 секунды (дополнительный лоток 2) или 2,8 секунды (дополнительный лоток 3 — только для принтеров серии HP color LaserJet 2500).
Замятие при неподвижности захвата. Муфта регистрации включена, и датчик регистрации (PS711) не обнаруживает задний край носителя в течение 3,4 секунды после начала операции повторного захвата.
Замятие обертывания в термоузле. Главный CPU обнаруживает носитель внутри переднего датчика термоузла (PS720) при включении питания или после закрытия верхней крышки.
Замятие при задержке доставки. Муфта регистрации включена, и датчик доставки термоузла (PS1) не обнаруживает передний край носителя в течение 2,3 секунды после начала операции повторного захвата.
Замятие при неподвижности доставки. Передний край носителя не проходит датчик доставки термоузла (PS1) в течение 2,4 секунды после его прохождения датчика регистрации (PS711).
Замятие при открытой крышке. Главный CPU обнаруживает, что верхняя крышка открыта во время операции печати.
Остаточное замятие. Главный CPU обнаруживает одно или несколько из следующих условий:
Дверца принтера закрыта после возникновения замятия.
Датчик регистрации (PS711) и датчик доставки термоузла (PS1) обнаруживают носитель.
Сбой захвата бумаги. Датчик (PS717) рядом с роликом подачи не обнаруживает носитель, движущийся через принтер.

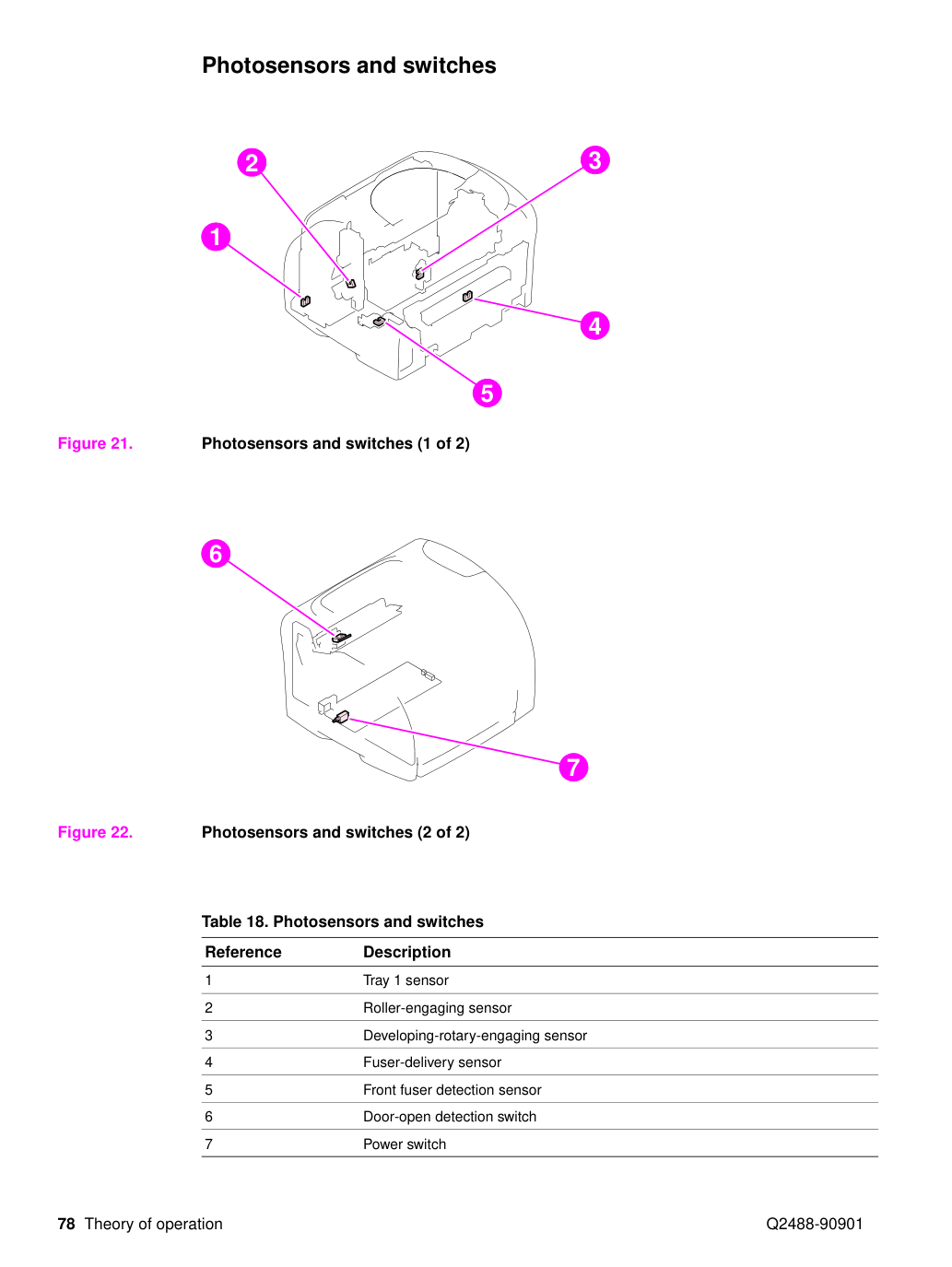

78 Теория работы Q2488-90901 Фотодатчики и переключатели Рисунок 21.
Фотодатчики и переключатели (часть 1 из 2) Рисунок 22.

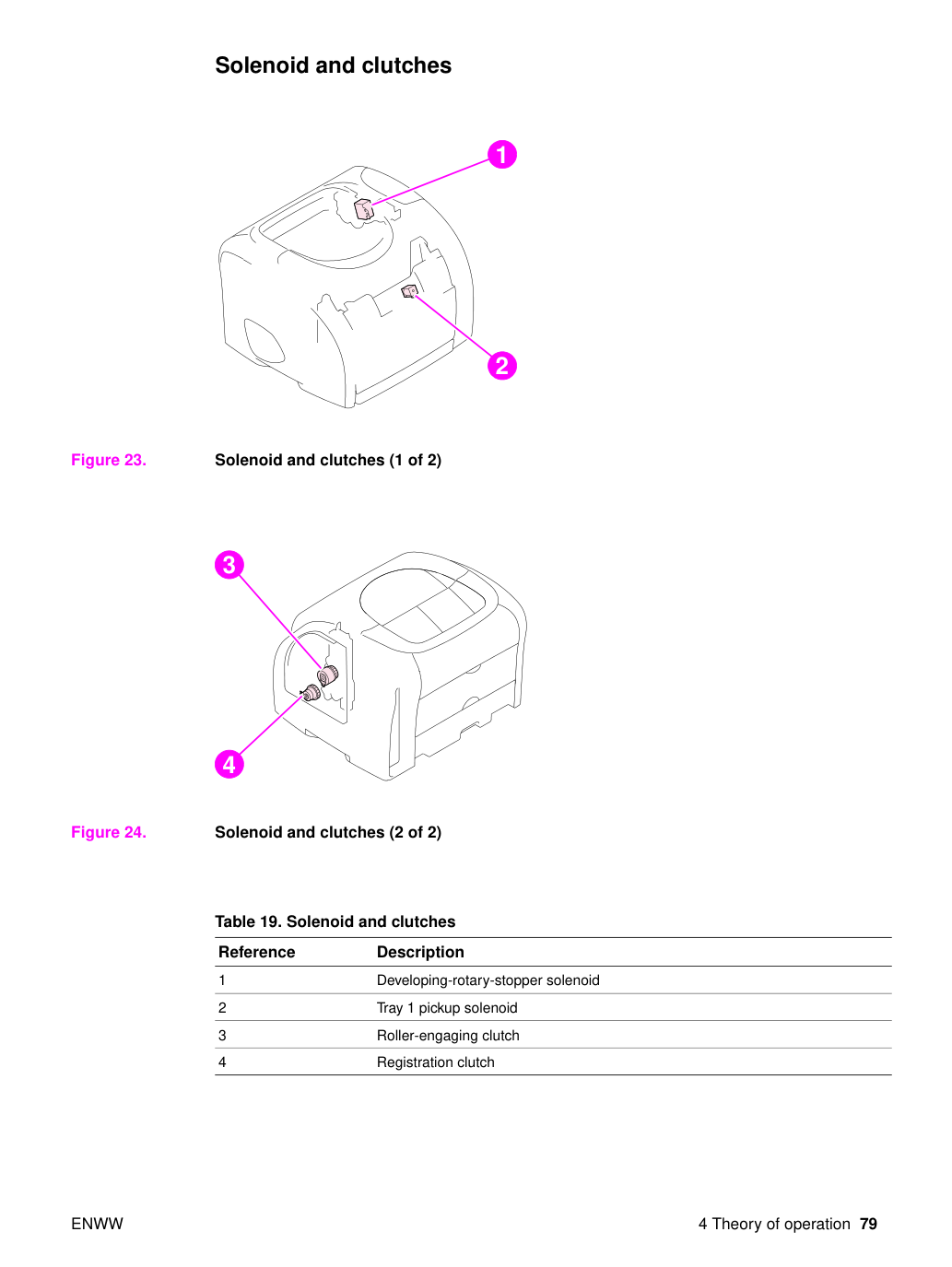

4 Теория работы 79 Соленоид и муфты Рисунок 23.
Соленоид и муфты (часть 1 из 2) Рисунок 24.

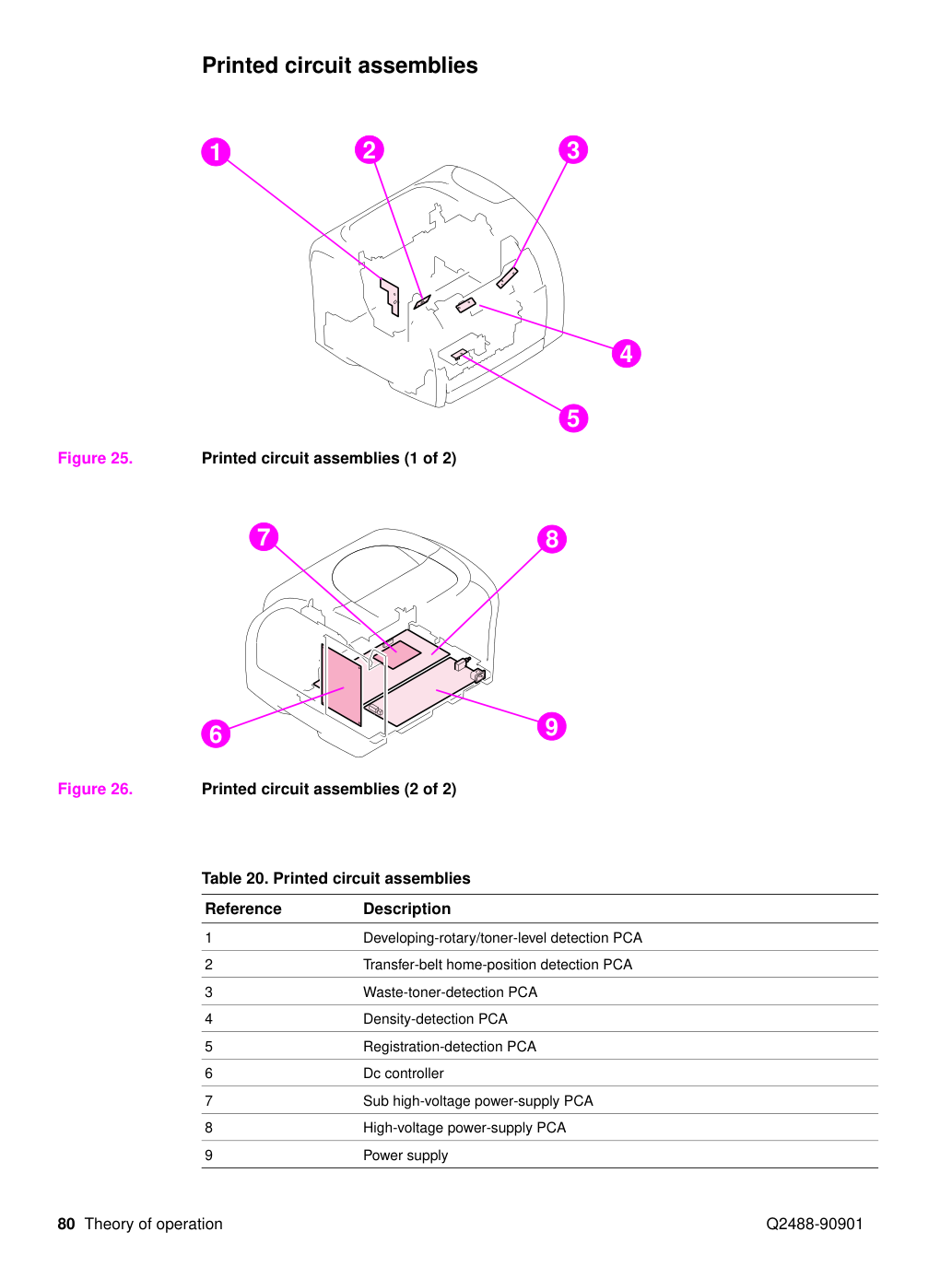

80 Теория работы Q2488-90901 Печатные платы узлов Рисунок 25.
Печатные платы узлов (часть 1 из 2) Рисунок 26.

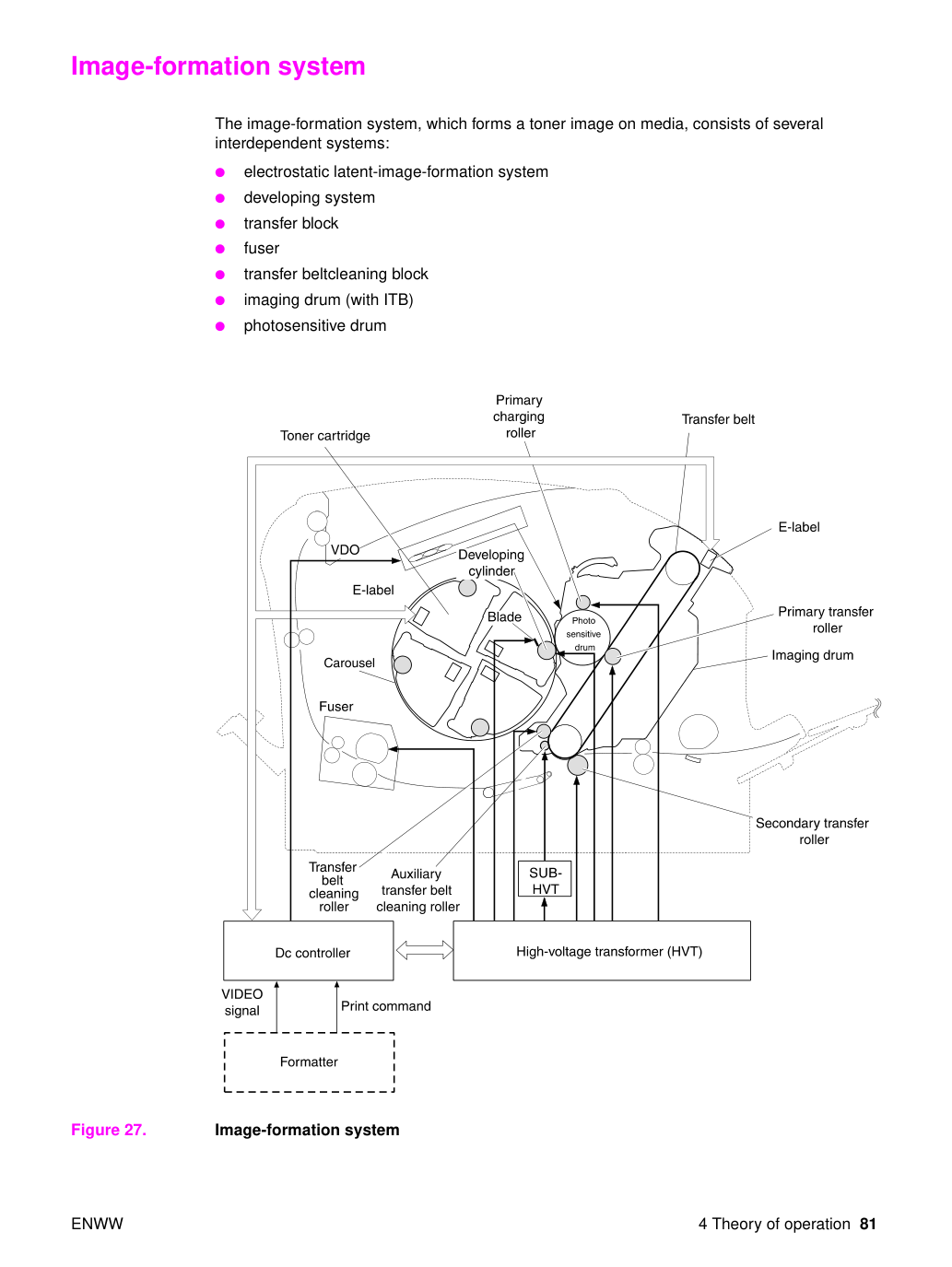

4 Теория работы 81 Система формирования изображения Система формирования изображения, которая формирует тонерное изображение на носителе, состоит из нескольких взаимозависимых систем:

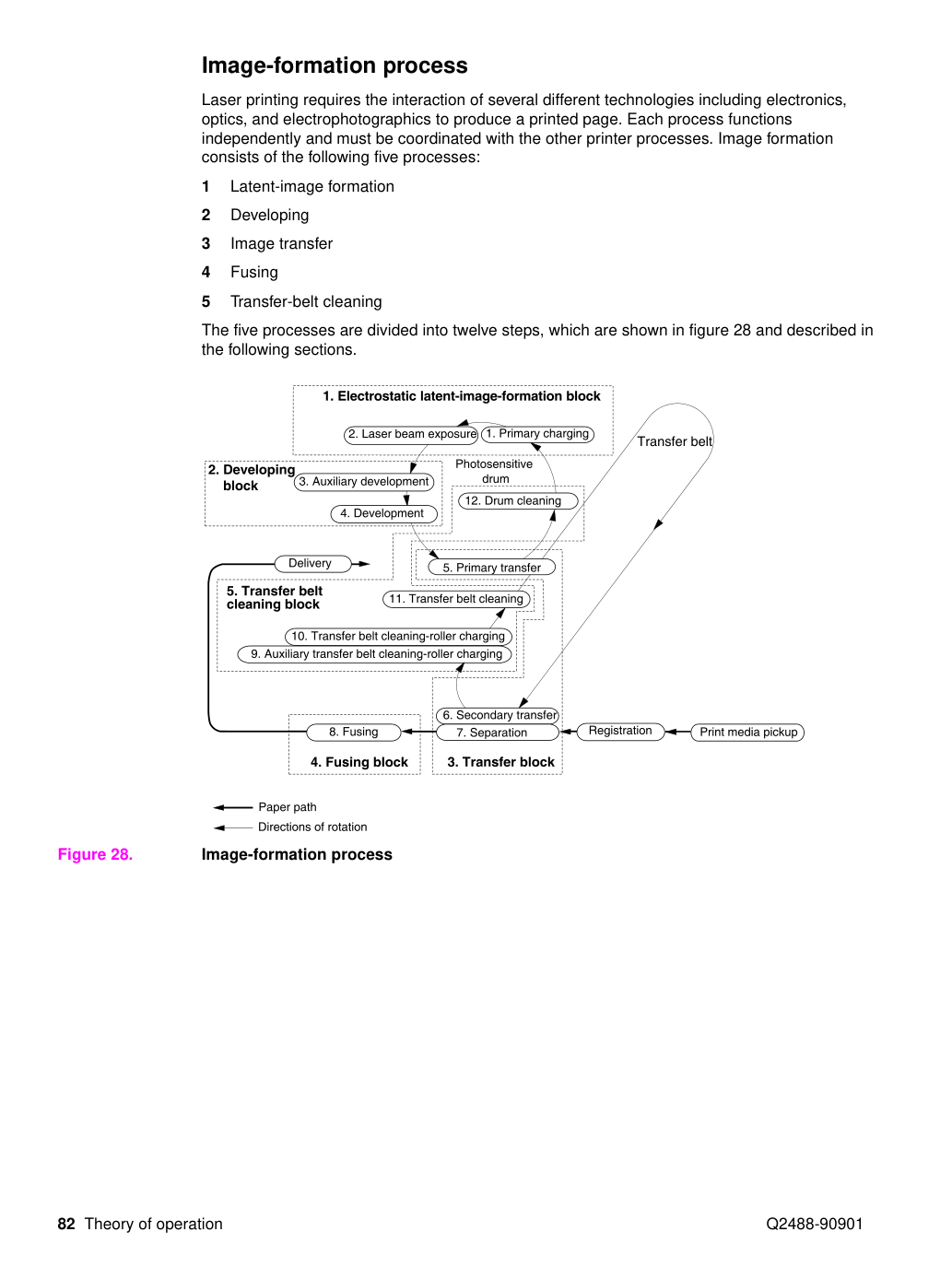

82 Теория работы Q2488-90901 Процесс формирования изображения Лазерная печать требует взаимодействия нескольких различных технологий, включая электронику, оптику и электрофотографию, для создания напечатанной страницы. Каждый процесс работает независимо и должен быть согласован с другими процессами принтера. Формирование изображения состоит из следующих пяти процессов:
Пять процессов разделены на двенадцать шагов, которые показаны на рисунке 28 и описаны в следующих разделах.

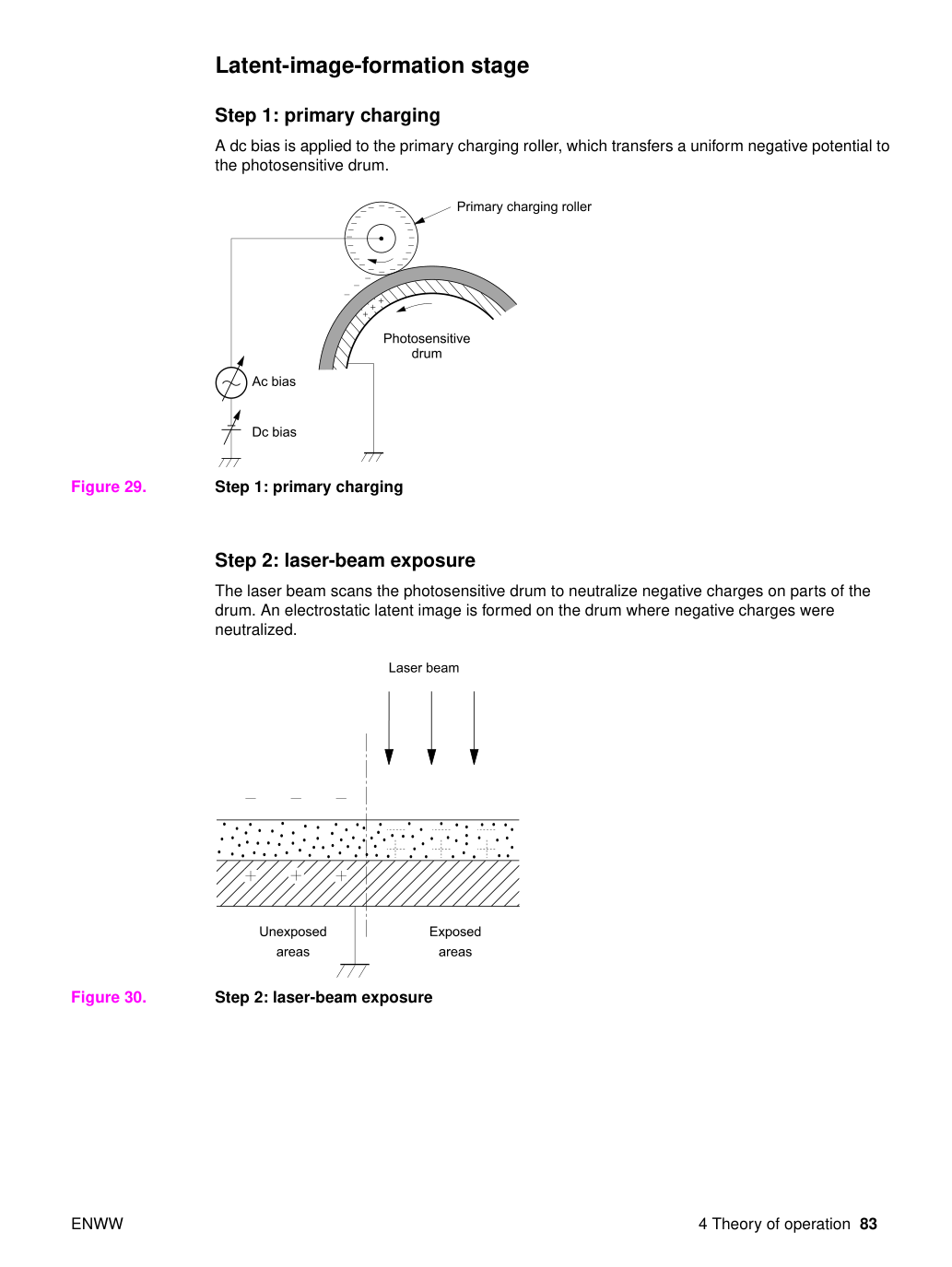

4 Теория работы 83 Этап формирования скрытого изображения Шаг 1: первичная зарядка К первичному роликовому зарядному устройству прилагается смещение постоянного тока, которое передает равномерный отрицательный потенциал фоточувствительному барабану.
Лазерный луч сканирует фоточувствительный барабан, чтобы нейтрализовать отрицательные заряды на частях барабана. На барабане формируется электростатическое скрытое изображение, где отрицательные заряды были нейтрализованы.

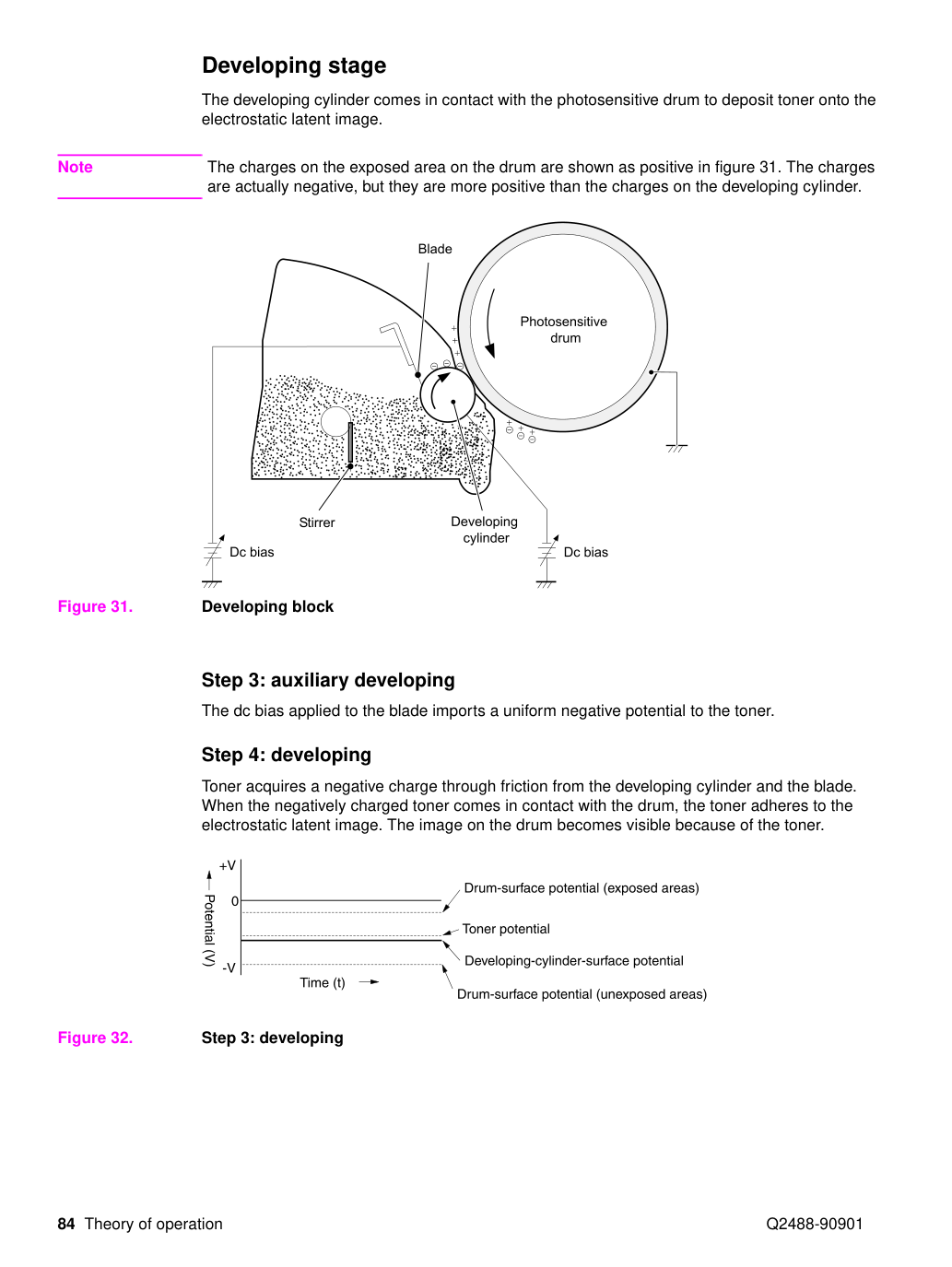

84 Теория работы Q2488-90901 Этап проявления Цилиндр проявления вступает в контакт с фоточувствительным барабаном для нанесения тонера на электростатическое скрытое изображение.
Заряды на открытой области барабана показаны как положительные на рисунке 31. Заряды на самом деле отрицательные, но они более положительные, чем заряды на цилиндре проявления.
Смещение постоянного тока, приложенное к лезвию, передает равномерный отрицательный потенциал тонеру.
Тонер приобретает отрицательный заряд через трение от цилиндра проявления и лезвия.
Когда отрицательно заряженный тонер вступает в контакт с барабаном, тонер прилипает к электростатическому скрытому изображению. Изображение на барабане становится видимым благодаря тонеру.

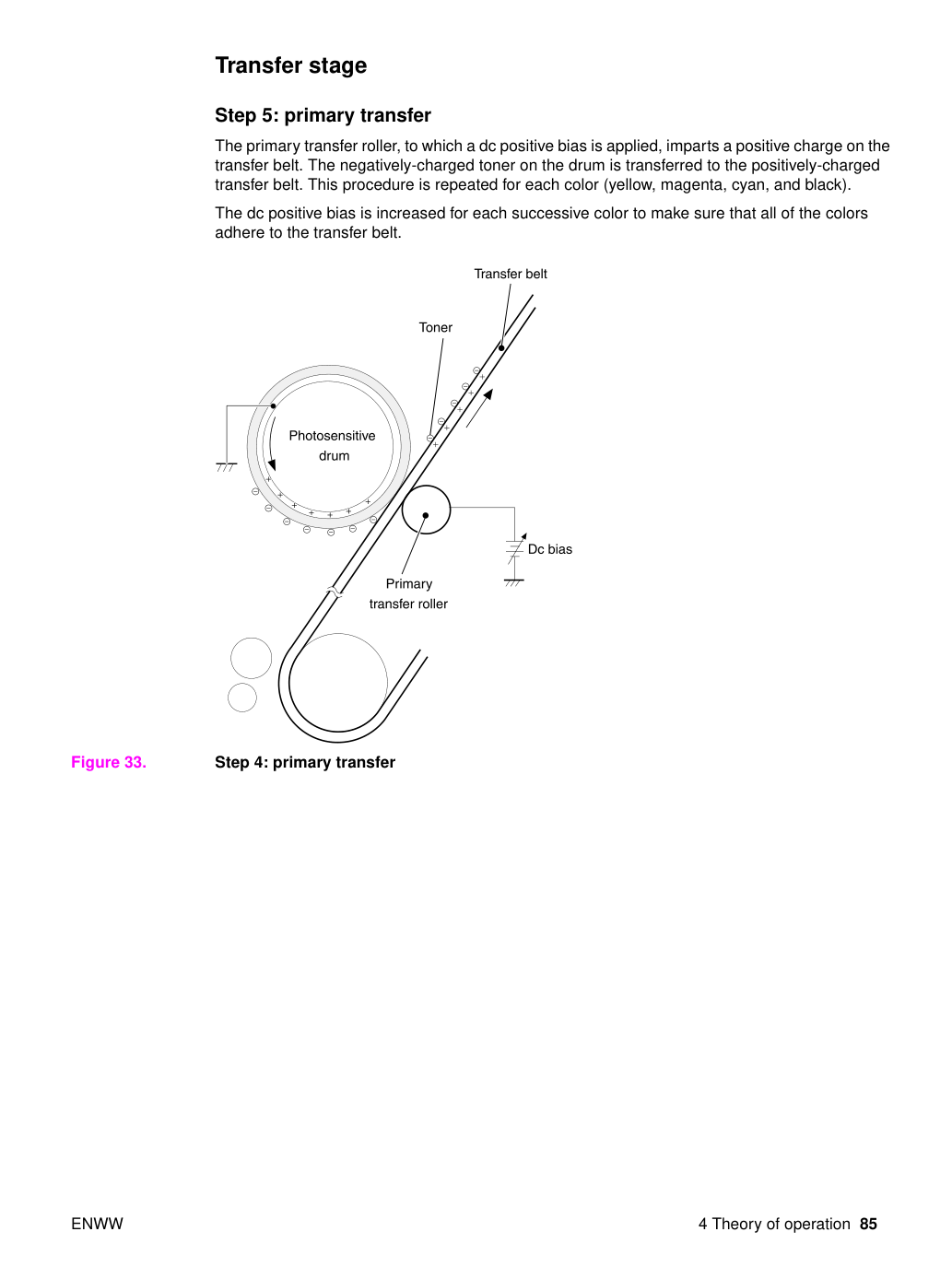

4 Теория работы 85 Этап передачи Шаг 5: первичная передача К первичному роликовому валу передачи прилагается положительное смещение постоянного тока, которое придает положительный заряд ремню передачи. Отрицательно заряженный тонер на барабане передается на положительно заряженный ремень передачи. Эта процедура повторяется для каждого цвета (желтый, пурпурный, голубой и черный).
Положительное смещение постоянного тока увеличивается для каждого последующего цвета, чтобы убедиться, что все цвета прилипают к ремню передачи.

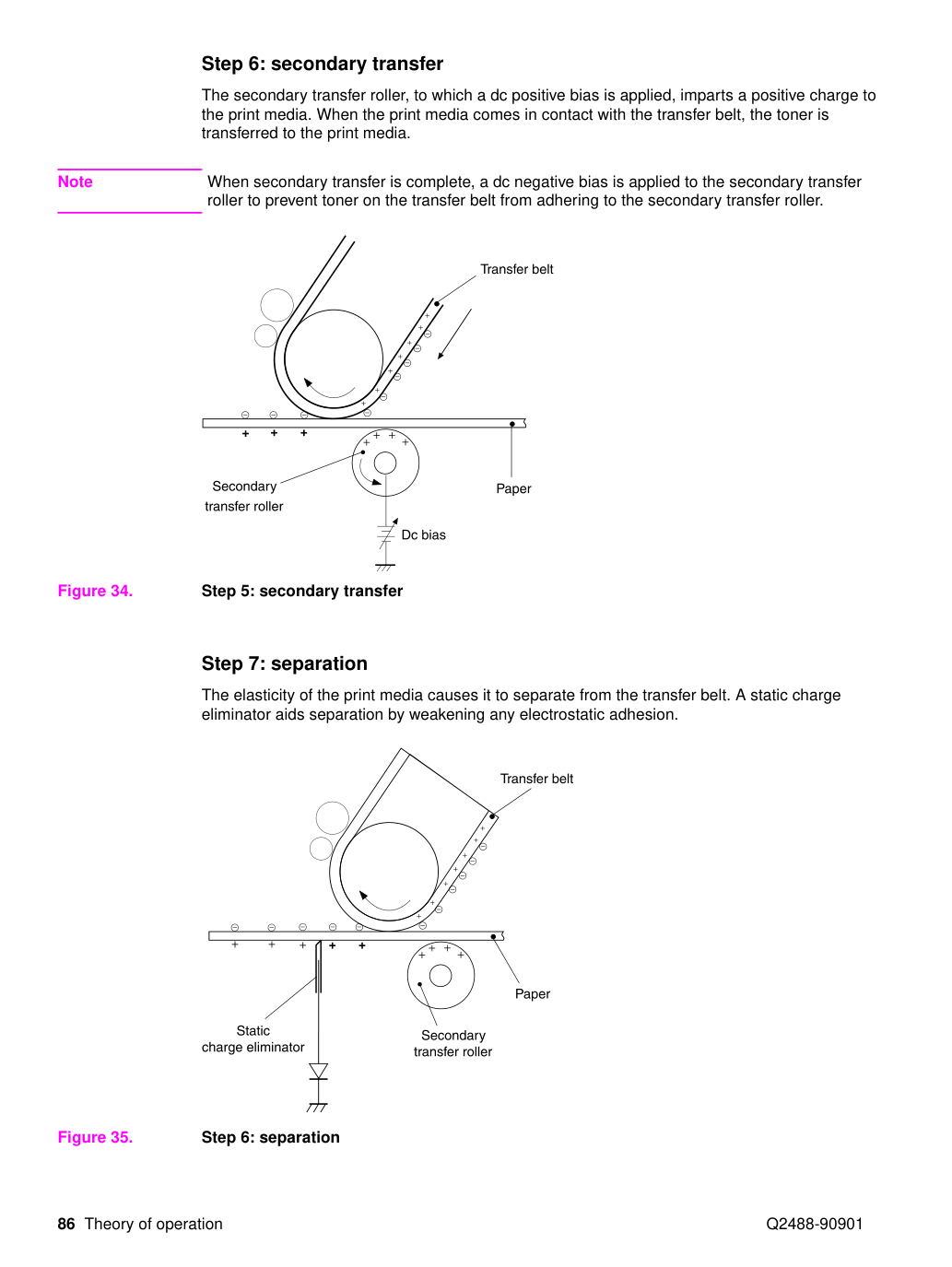

86 Теория работы Q2488-90901 Шаг 6: вторичная передача Ко вторичному роликовому валу передачи прилагается положительное смещение постоянного тока, которое придает положительный заряд печатному носителю. Когда печатный носитель вступает в контакт с ремнем передачи, тонер передается на печатный носитель.
По завершении вторичного переноса на вал вторичного переноса подается отрицательное напряжение постоянного тока для предотвращения прилипания тонера с ленты переноса к валу вторичного переноса.
Упругость печатного материала заставляет его отделяться от ленты переноса. Нейтрализатор статического заряда способствует отделению, ослабляя электростатическое прилипание.

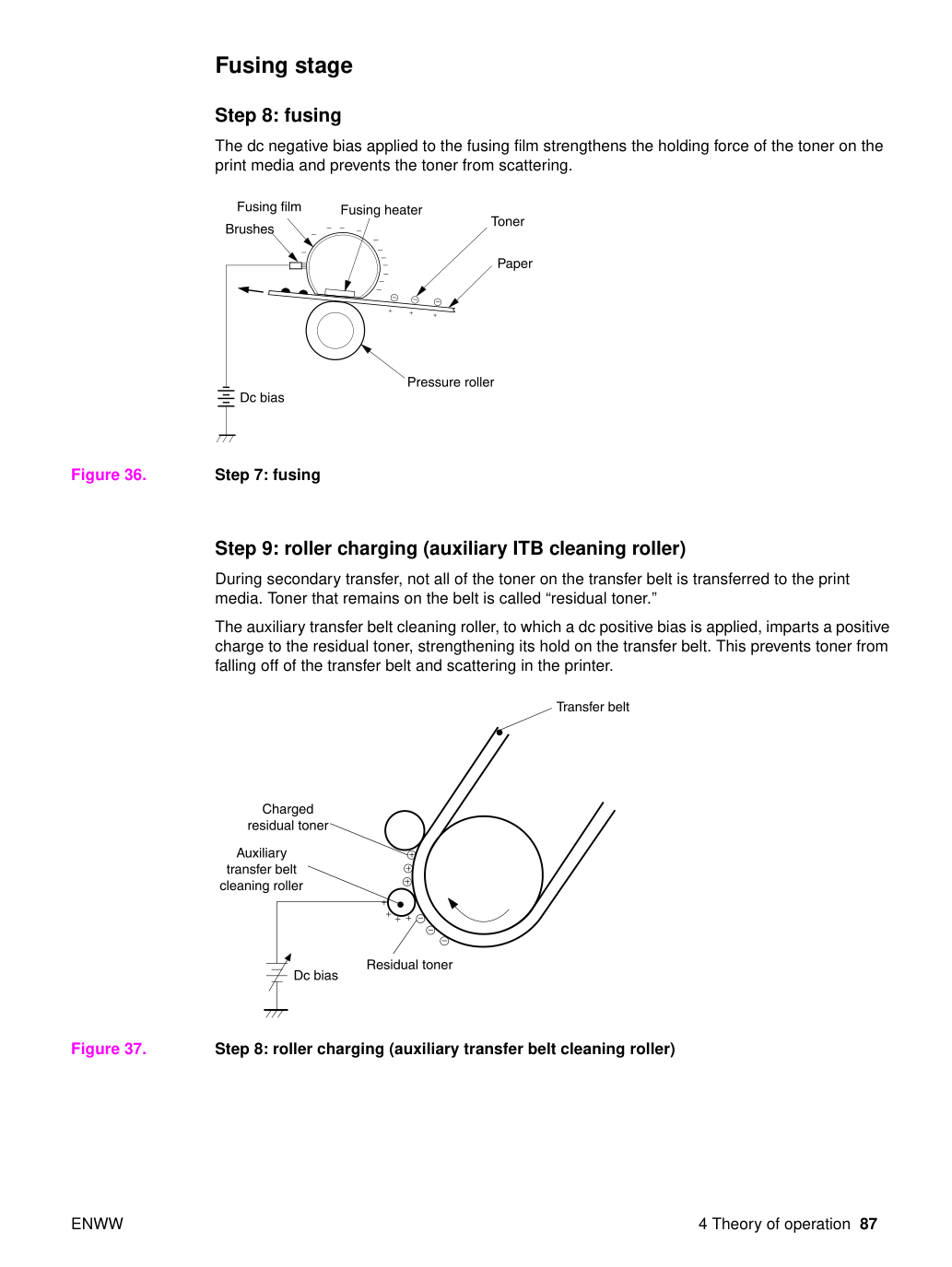

4 Принцип работы 87 Этап термозакрепления Шаг 8: термозакрепление На пленку термозакрепления подается отрицательное напряжение постоянного тока, которое усиливает удержание тонера на печатном материале и предотвращает рассыпание тонера.
При вторичном переносе не весь тонер с ленты переноса переносится на печатный материал. Оставшийся на ленте тонер называется «остаточный тонер». Вспомогательный ролик очистки ленты переноса, к которому подается положительное напряжение постоянного тока, сообщает остаточному тонеру положительный заряд, усиливая его удержание на ленте переноса. Это предотвращает падение тонера с ленты переноса и его рассыпание в принтере.

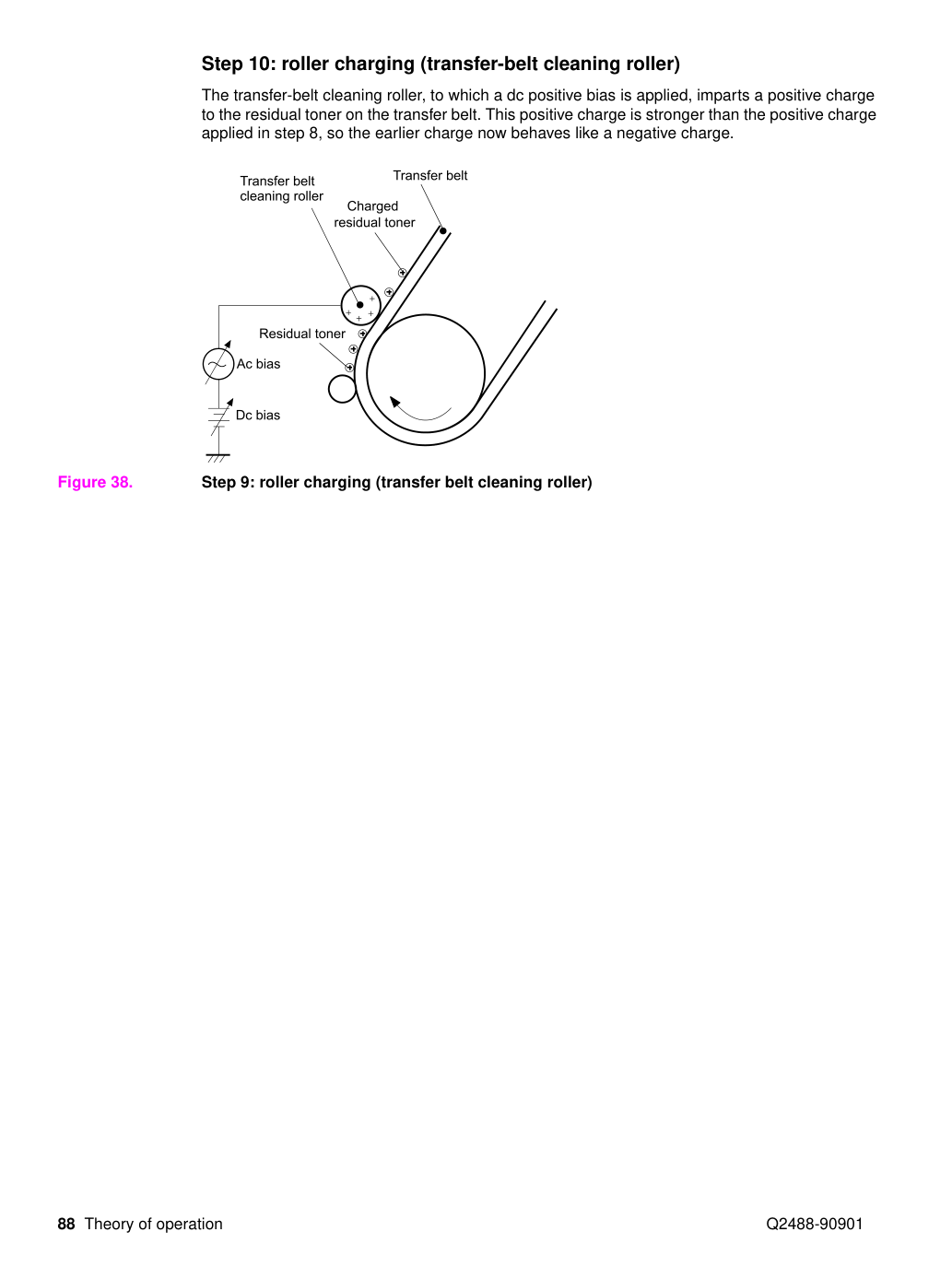

88 Принцип работы Q2488-90901 Шаг 10: зарядка ролика (ролик очистки ленты переноса) Ролик очистки ленты переноса, к которому подается положительное напряжение постоянного тока, сообщает остаточному тонеру на ленте переноса положительный заряд. Этот положительный заряд сильнее положительного заряда, подаваемого на шаге 8, поэтому предыдущий заряд теперь действует как отрицательный заряд.

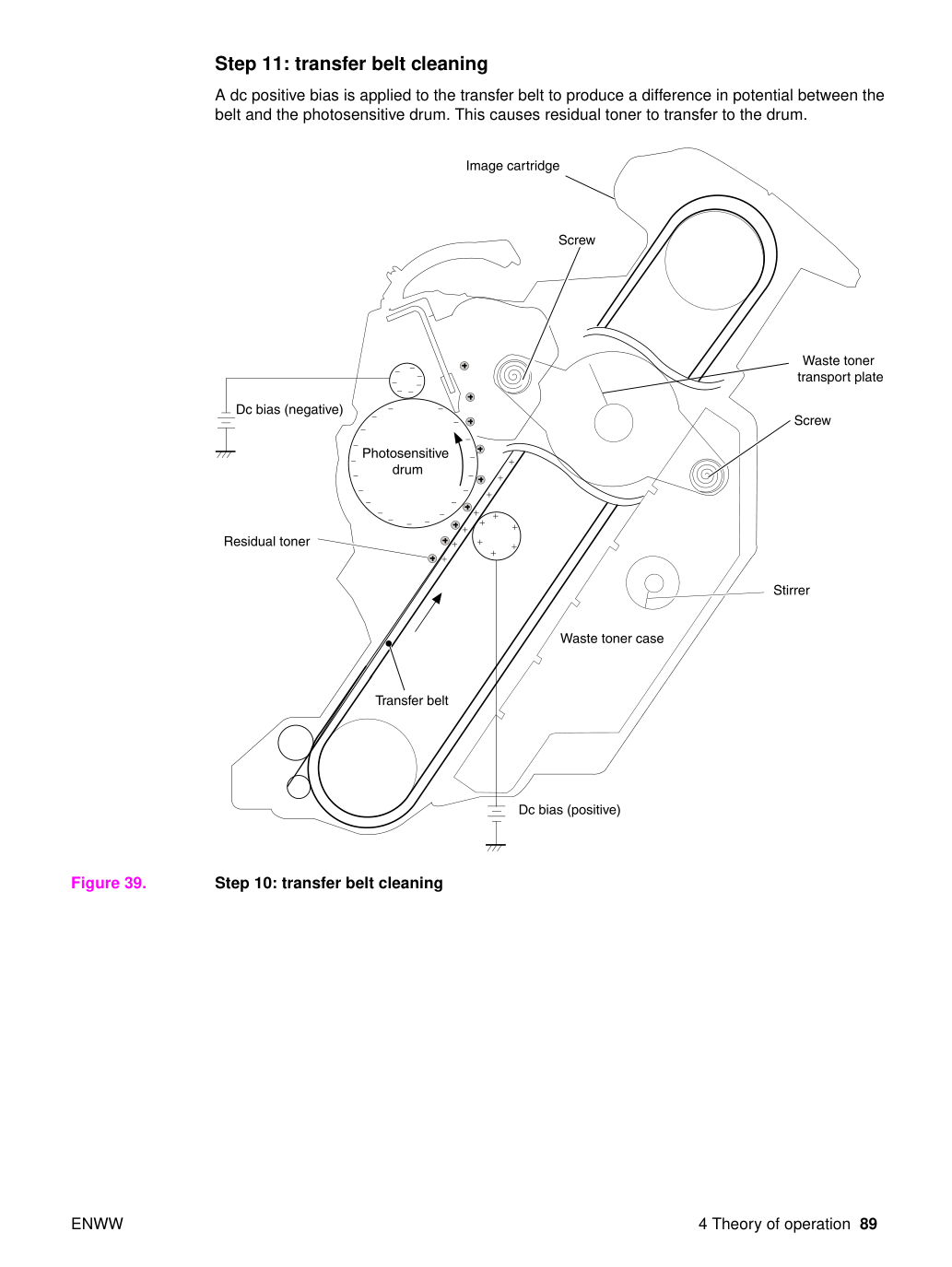

4 Принцип работы 89 Шаг 11: очистка ленты переноса На ленту переноса подается положительное напряжение постоянного тока, создавая разность потенциалов между лентой и печатным барабаном. Это вызывает перенос остаточного тонера на барабан.

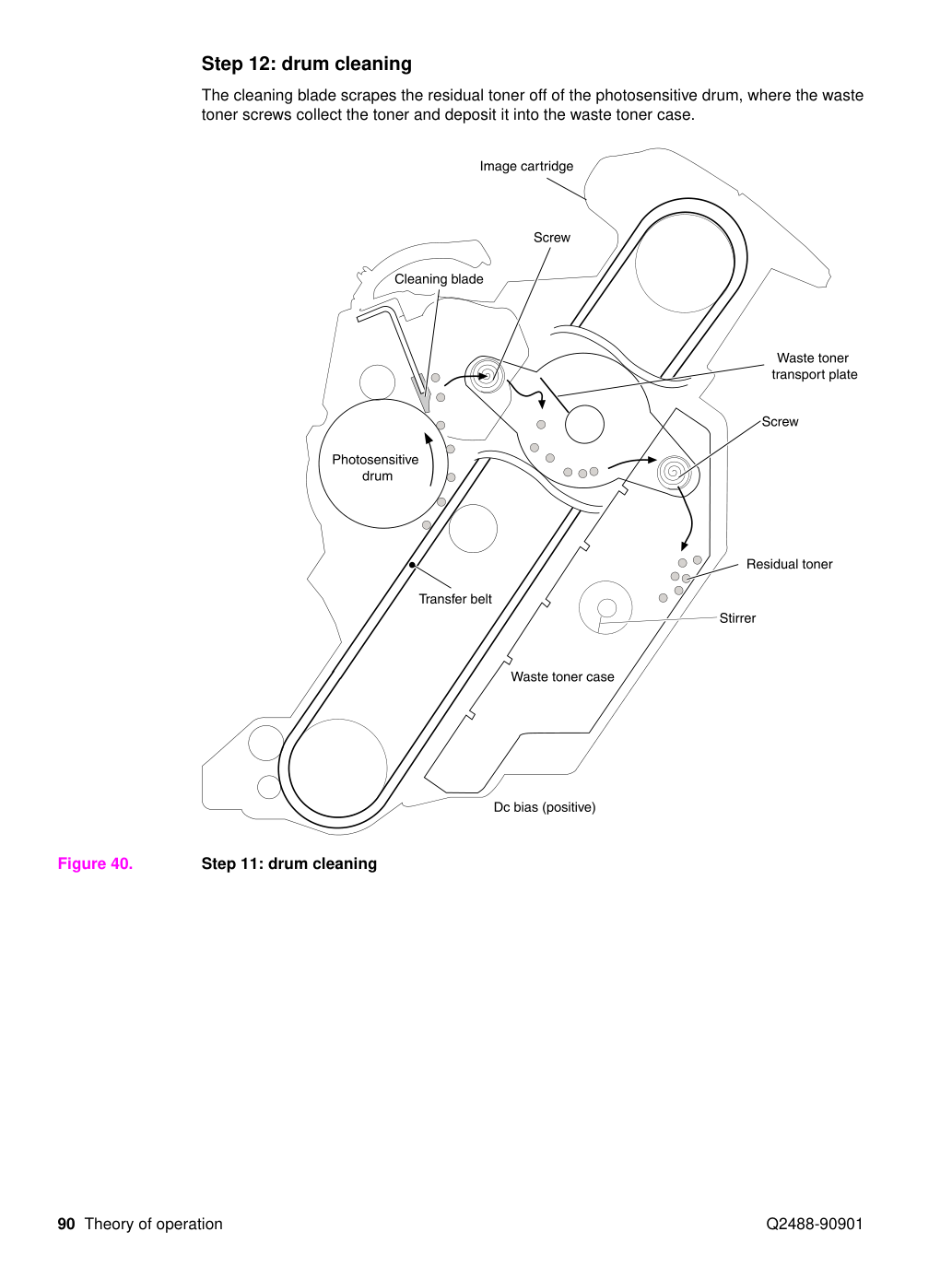

90 Принцип работы Q2488-90901 Шаг 12: очистка барабана Скребок очистки соскребает остаточный тонер с печатного барабана, где шнеки отходов тонера собирают тонер и сбрасывают его в контейнер отходов тонера.

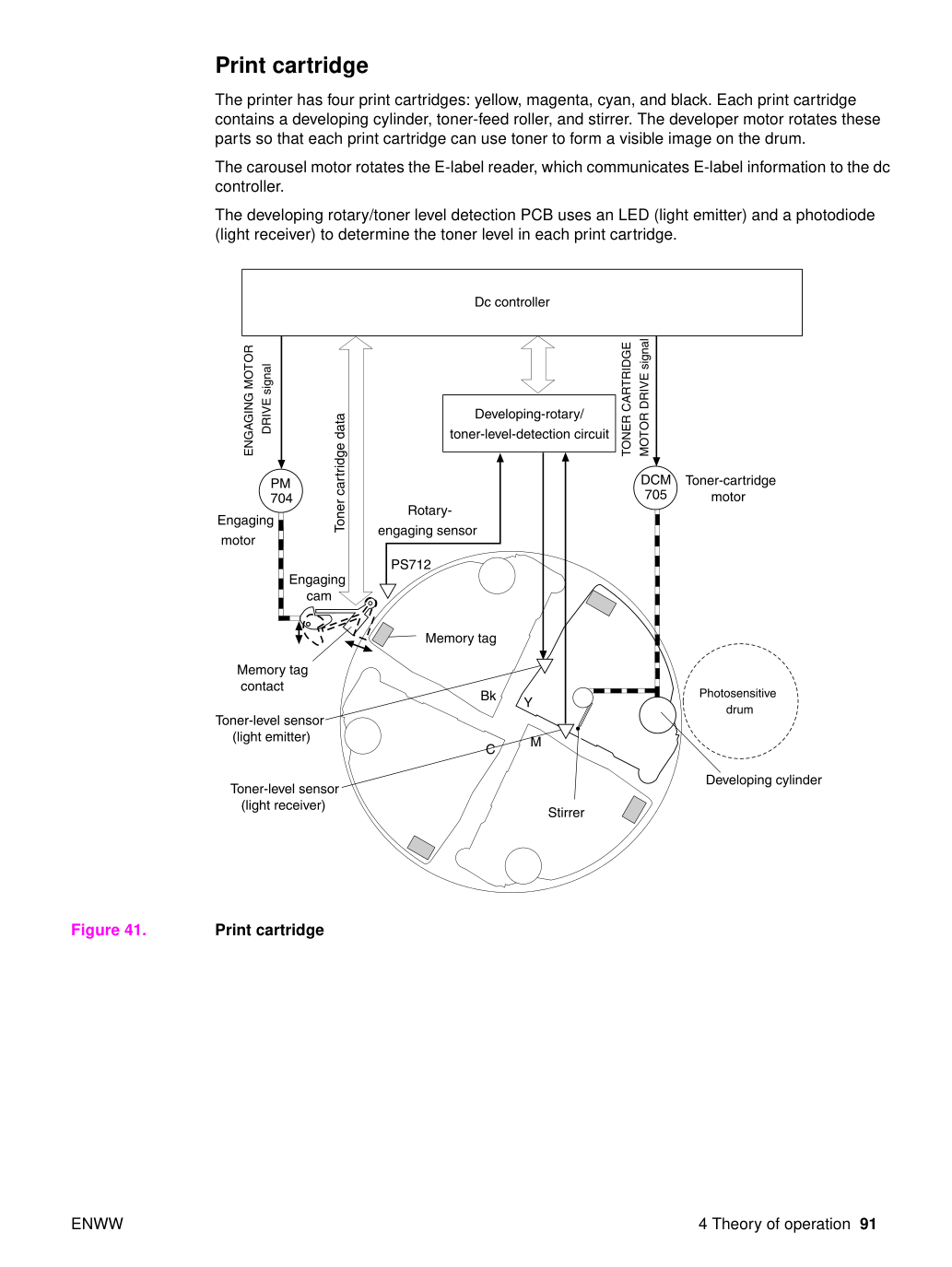

4 Принцип работы 91 Картридж печати В принтере установлены четыре картриджа печати: желтый, пурпурный, голубой и черный. Каждый картридж печати содержит цилиндр проявки, ролик подачи тонера и мешалку. Двигатель проявки вращает эти детали, позволяя каждому картриджу печати использовать тонер для формирования видимого изображения на барабане.
Двигатель карусели вращает считыватель E-label, который передает информацию E-label на контроллер постоянного тока.
Плата обнаружения уровня ротационной проявки/тонера использует светодиод (источник света) и фотодиод (приемник света) для определения уровня тонера в каждом картридже печати.
92 Принцип работы Q2488-90901 E-label печатного барабана E-label — это энергонезависимая память, встроенная в печатный барабан и сохраняющая информацию об использовании. При установке печатного барабана в принтер E-label постоянно контактирует со считывателем E-label. Считыватель E-label отправляет информацию памяти на контроллер постоянного тока, который обновляет информацию и отправляет ее обратно на E-label.
Контроллер постоянного тока инструктирует E-label читать информацию при:
отправке команды от видеоконтроллера.
Контроллер постоянного тока инструктирует E-label писать информацию при:
отправке команды от видеоконтроллера.
Если считыватель E-label четыре раза подряд не может прочитать или записать информацию, контроллер постоянного тока уведомляет видеоконтроллер об аномалии в печатном барабане.
