5 Снятие и замена 95 Введение Стратегия снятия и замены В этой главе документируются только операции снятия и замены модулей, заменяемых в условиях эксплуатации (FRU).
Устанавливайте детали в обратном порядке их снятия. Приведены указания для сложных или критических процедур замены.
Края из листового металла изделия могут быть острыми. Соблюдайте осторожность при работе с изделием.
Запомните длину, диаметр, цвет, тип и местоположение каждого винта. При сборке убедитесь, что каждый винт возвращён в исходное положение.
Неправильно проложенные или ослабленные жгуты проводов могут препятствовать работе других внутренних компонентов и могут быть повреждены или разломаны. Тертые или зажатые провода жгута могут быть сложны для обнаружения. При замене жгутов проводов всегда используйте предоставленные проволочные петли, точки наконечника или направляющие жгута.
Изделие содержит детали, чувствительные к электростатическому разряду (ESD). Всегда обслуживайте изделие на защищённой от ESD рабочей станции или используйте коврик ESD.
Обратите внимание на символ ESD (показан слева) для определения деталей, чувствительных к статическому электричеству. Защищайте эти детали, используя браслет заземления ESD и помещая чувствительные к статическому электричеству детали в защитные пакеты ESD.
В этой главе содержатся процедуры снятия и замены печатного барабана (см. стр. 98) и картриджа печати (см. стр. 99).
Для обслуживания этого изделия необходимы следующие инструменты:
Отвертка PoziDriv повредит головки винтов на изделии. Используйте отвертку Phillips #2.
Если вы используете многоскоростную отвёртку, используйте ограничитель крутящего момента.
Извлеките всё носители из устройства.
Поместите изделие на коврик ESD. Если коврик ESD или защищённая от ESD рабочая станция недоступны, разрядите статическое электричество тела и заземлите шасси изделия перед обслуживанием.
Снимите печатный барабан (см. стр. 98).
Снимите картриджи печати (см. стр. 99).
Отключите кабель питания и кабель интерфейса.
Поднимите принтер (и дополнительный лоток 2) с дополнительного лотка 3 (если он установлен — только принтер серии HP color LaserJet 2500).

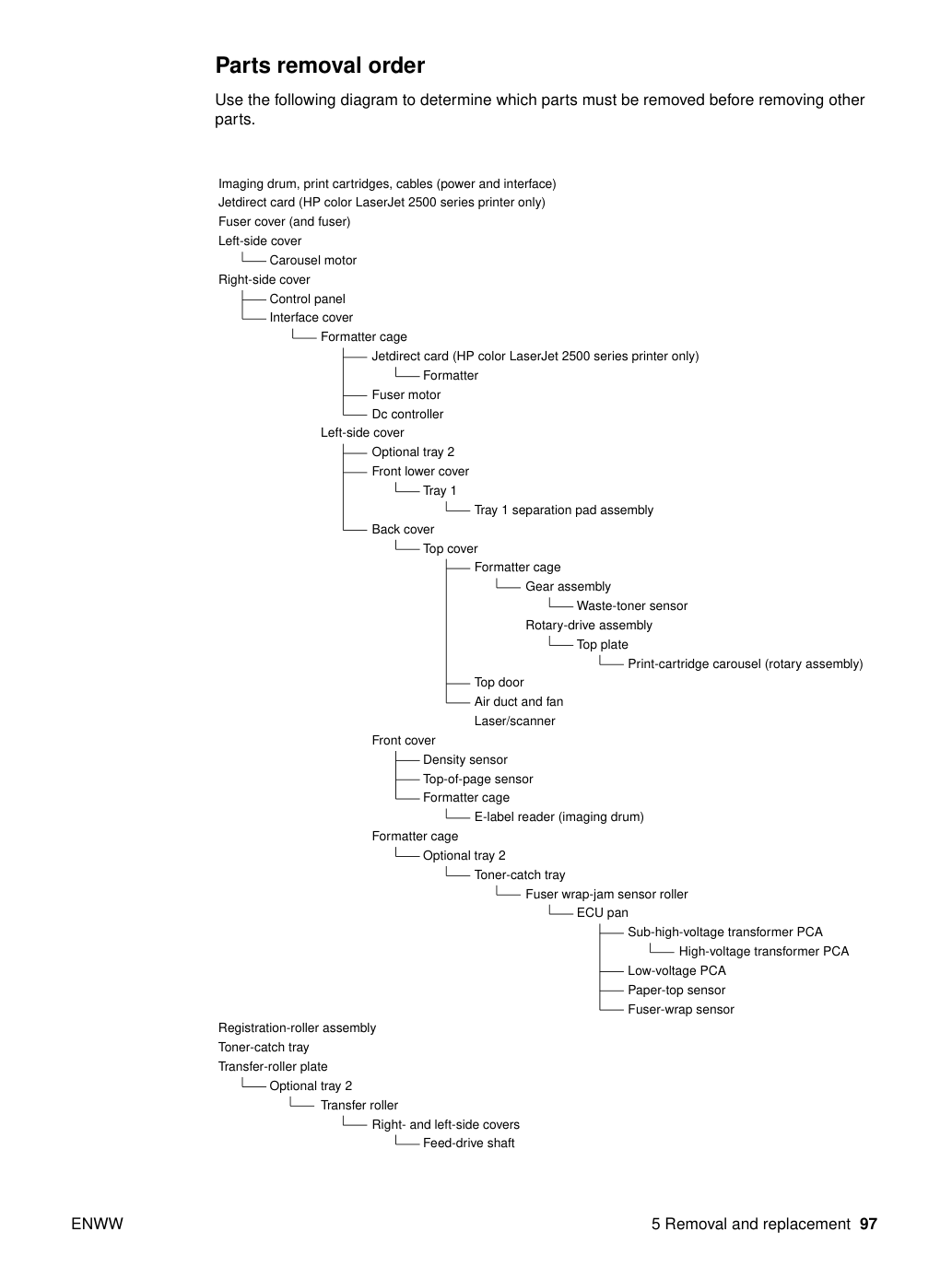

5 Снятие и замена 97 Порядок снятия деталей Используйте следующую схему для определения, какие детали необходимо снять перед снятием других деталей.

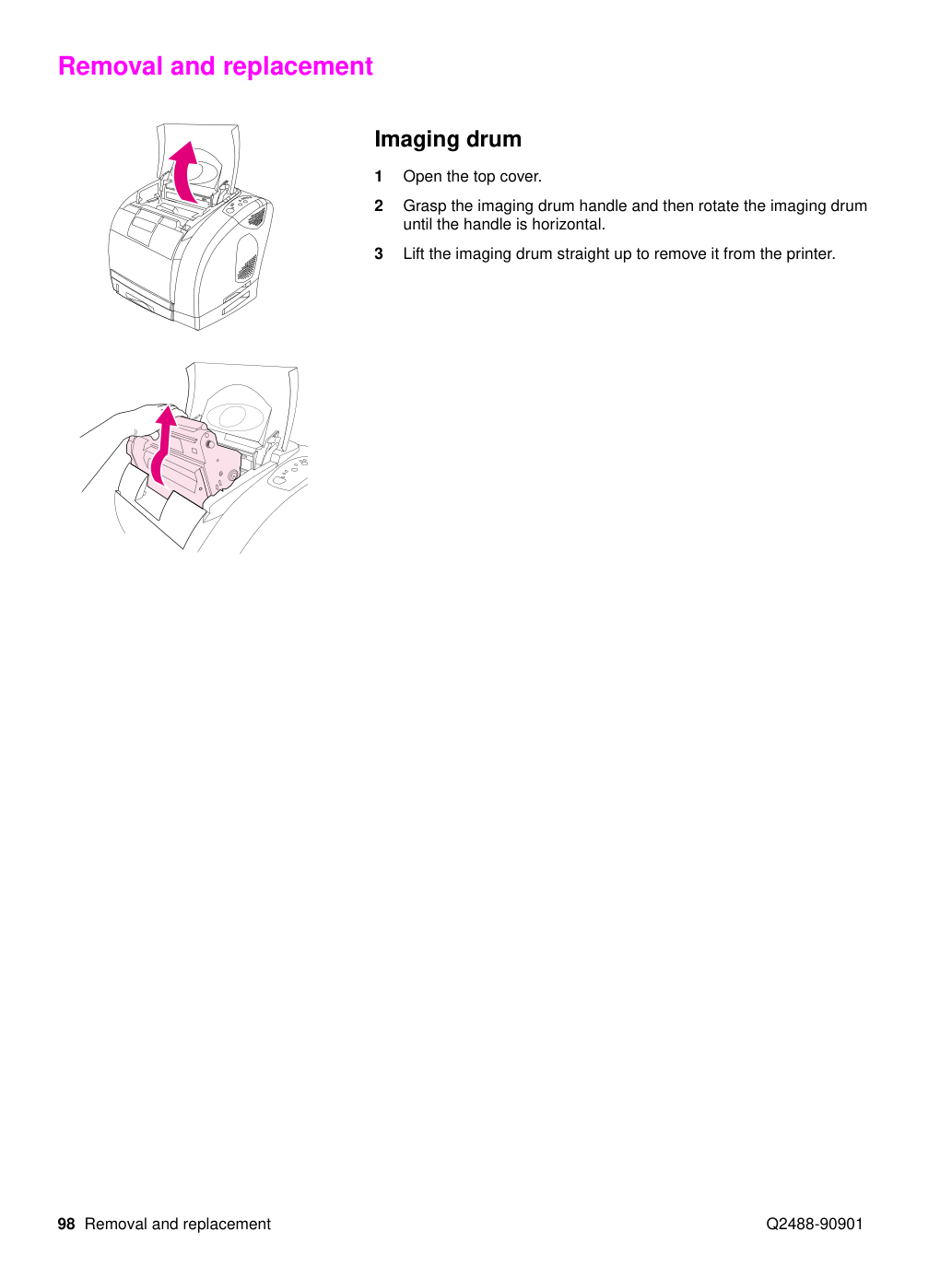

Возьмитесь за ручку печатного барабана и поворачивайте печатный барабан, пока ручка не примет горизонтальное положение.
Поднимите печатный барабан прямо вверх, чтобы снять его с принтера.
Снимите печатный барабан (см. стр. 98).

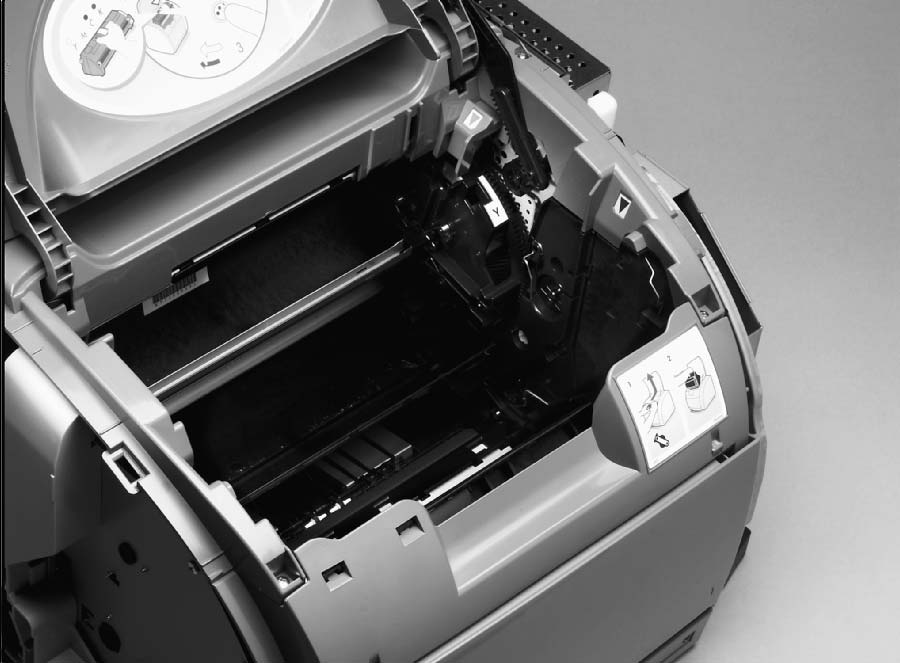

Сожмите вместе два больших синих язычка первого картриджа и поднимите картридж прямо вверх, чтобы снять его с карусели.
Закройте верхнюю крышку и нажмите кнопку ROTATE CAROUSEL.
Если карусель картриджа печати не вращается, см. стр. 216.
Откройте верхнюю крышку и снимите следующий картридж, следуя процедуре шага 3.
Когда верхняя дверца открыта, карусель убирается, но не вращается.
Карточка Jetdirect доступна только для принтеров серии HP color LaserJet 2500.
Извлеките карточку Jetdirect из слота, сдвинув ее.
Осторожно выдвиньте термоузел из принтера.
5 Снятие и замена 101 Крышки правая и левая Используйте следующие шаги для снятия правой крышки. Затем снимите левую крышку аналогичным образом.

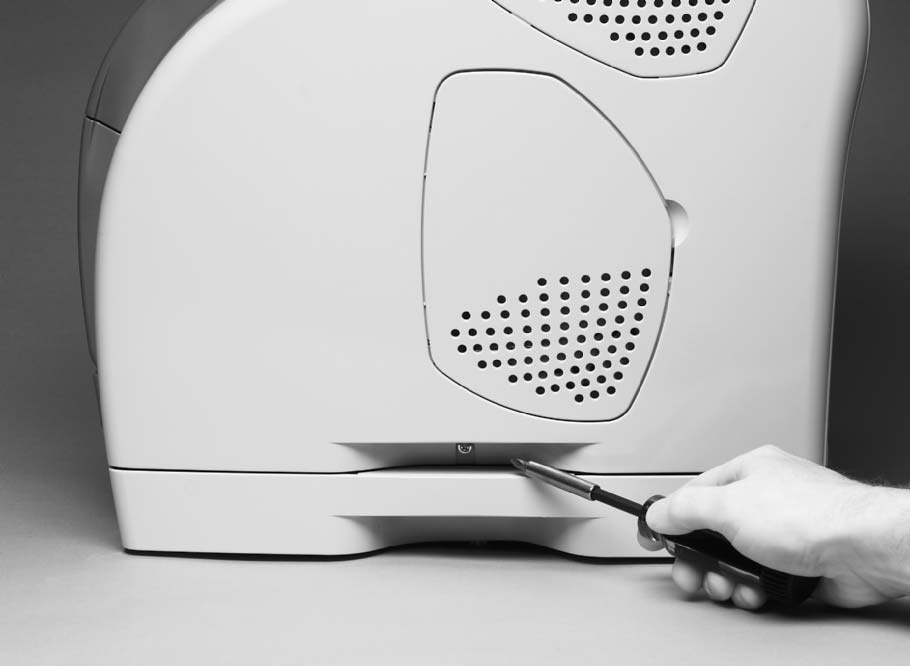

Снимите один винт (позиция 1) с нижнего края крышки.

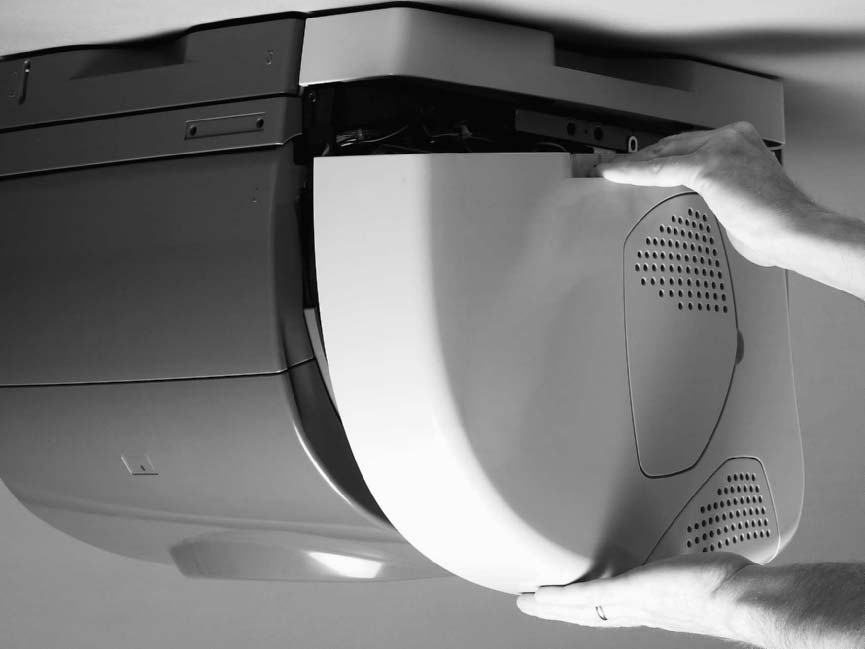

Возьмитесь за крышку за ручку и верхнюю часть и осторожно потяните крышку, поворачивая ее от принтера при поднятии прямо вверх.
Чтобы не сломать два внутренних язычка (см. деталь на рис. 45), поднимайте крышку прямо вверх.
Повторите шаги 1 и 2 для снятия левой крышки.

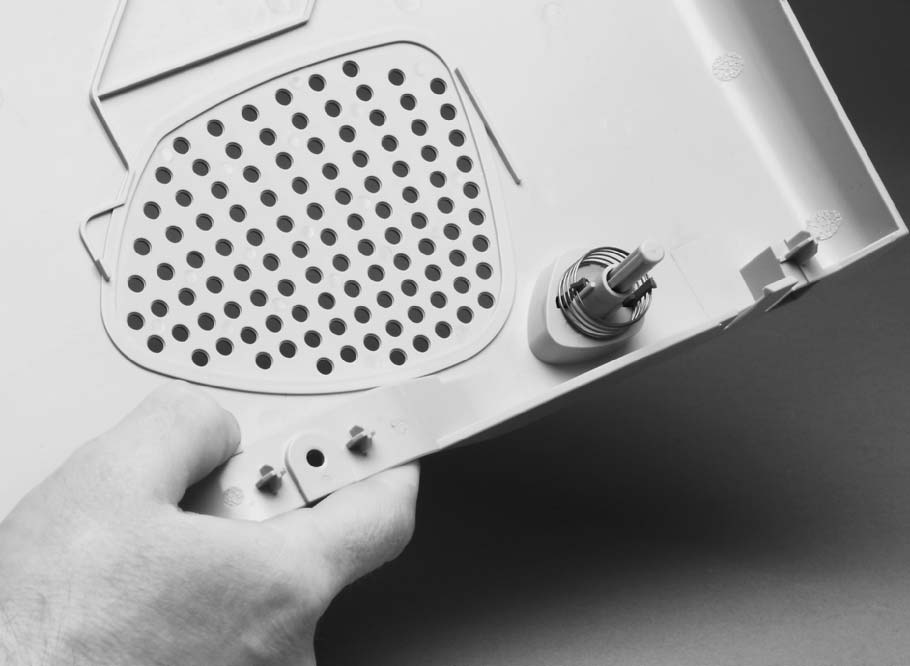

Переустановите язычок, расположенный ближе к передней части принтера, перед переустановкой задного язычка.
Снимите крышку правой стороны (см. стр. 101).

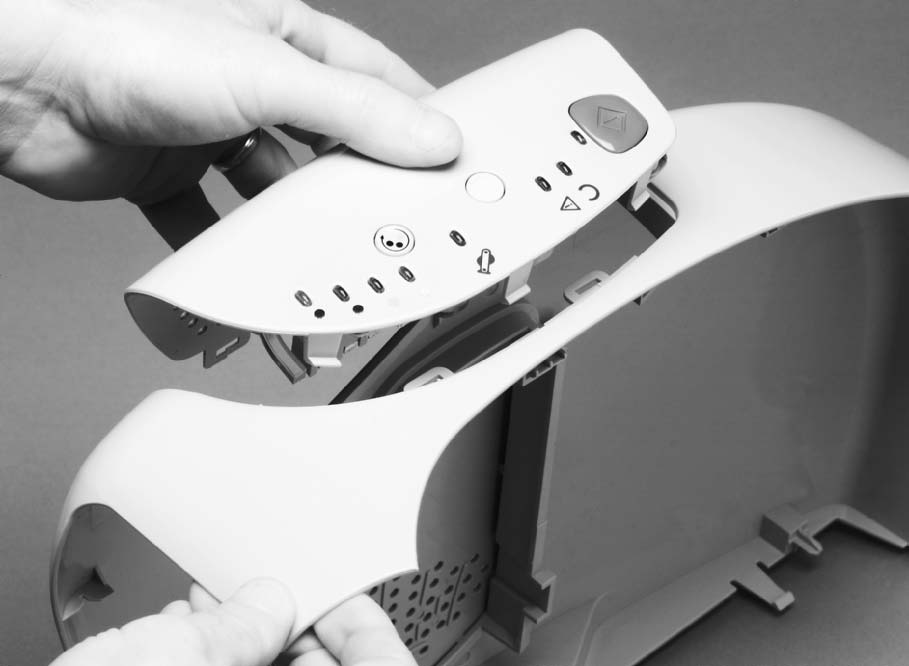

Плоской отвёрткой поднимите пластиковый фиксатор (выноска 1) со штифта.
Отодвиньте панель управления от крышки правой стороны, чтобы отпустить три фиксатора (выноска 2), затем продолжайте отодвигать панель управления для её снятия.
Снимите крышку левой стороны (см. стр. 101).

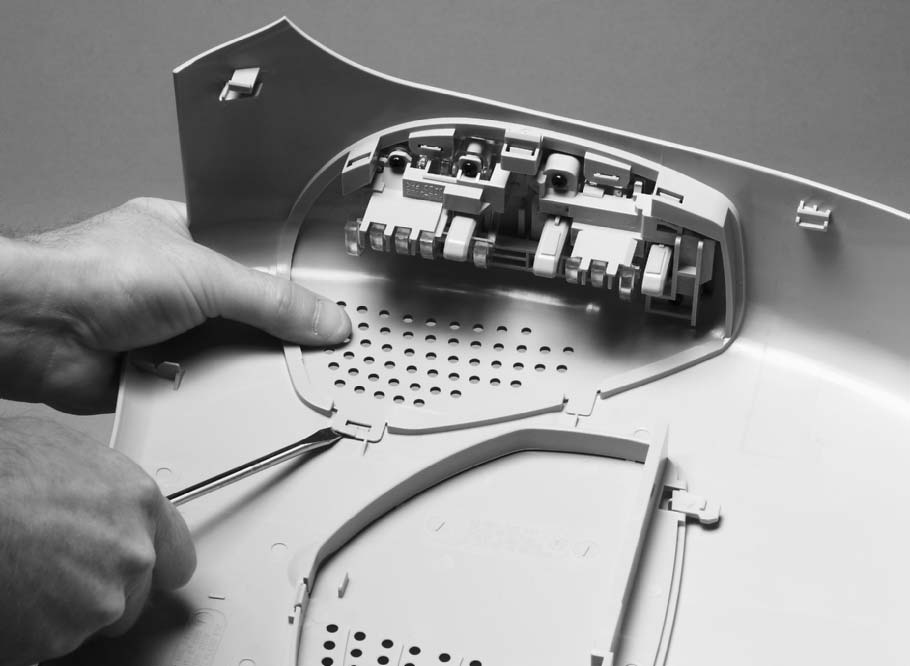

На внутренней стороне крышки левой стороны сожмите два фиксатора (выноска 1) вместе, чтобы снять пружину (выноска 2).
Сожмите два фиксатора вместе, затем протолкните их через отверстия в крышке левой стороны, чтобы отпустить выключатель вкл./выкл.
Снимите термоузел (см. стр. 100).

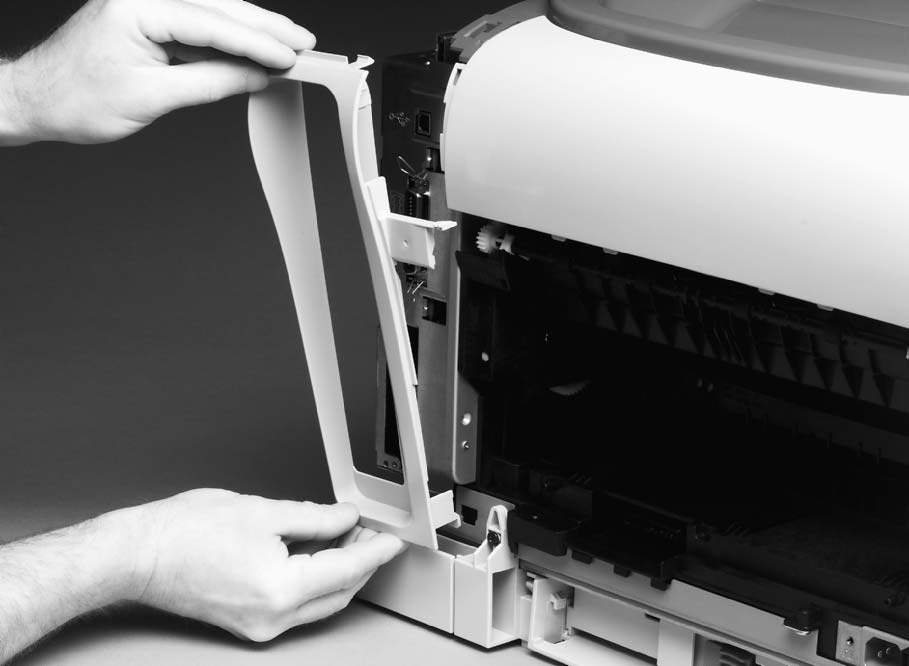

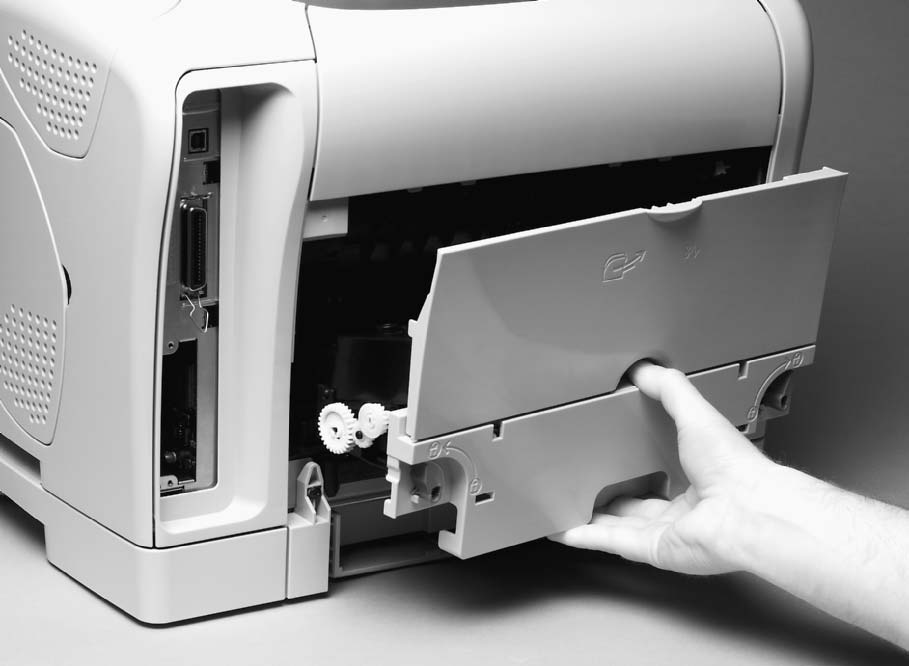

Отпустите фиксатор (выноска 1) в верхней части крышки интерфейса и фиксатор (выноска 2) в задней крышке.
Поверните верхнюю часть крышки интерфейса от принтера, чтобы снять крышку.

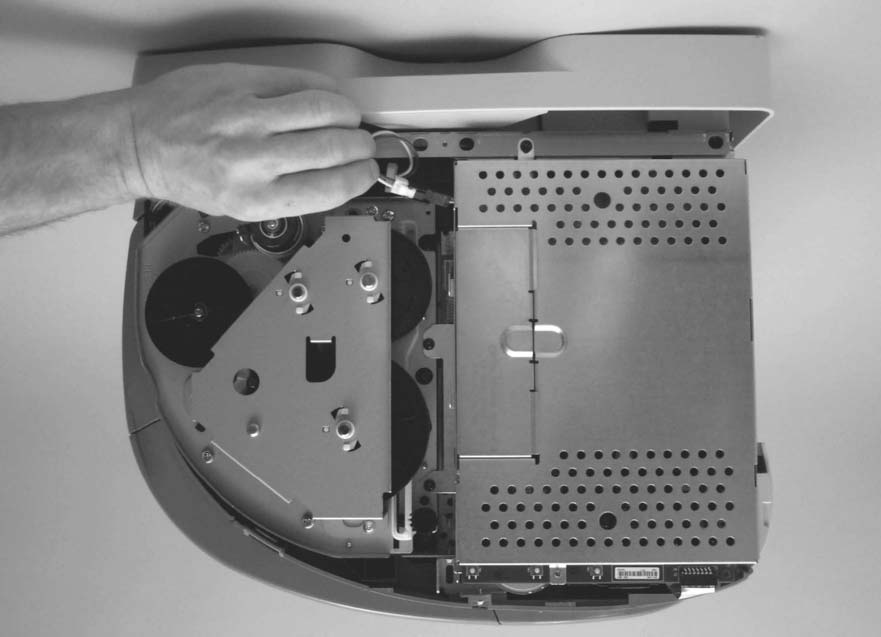

5 Снятие и замена 107 Узлы форматера—принтеры HP color LaserJet 1500 series Примечание Сведения о узлах форматера в принтерах HP color LaserJet 2500 series см. на стр. 111–114.

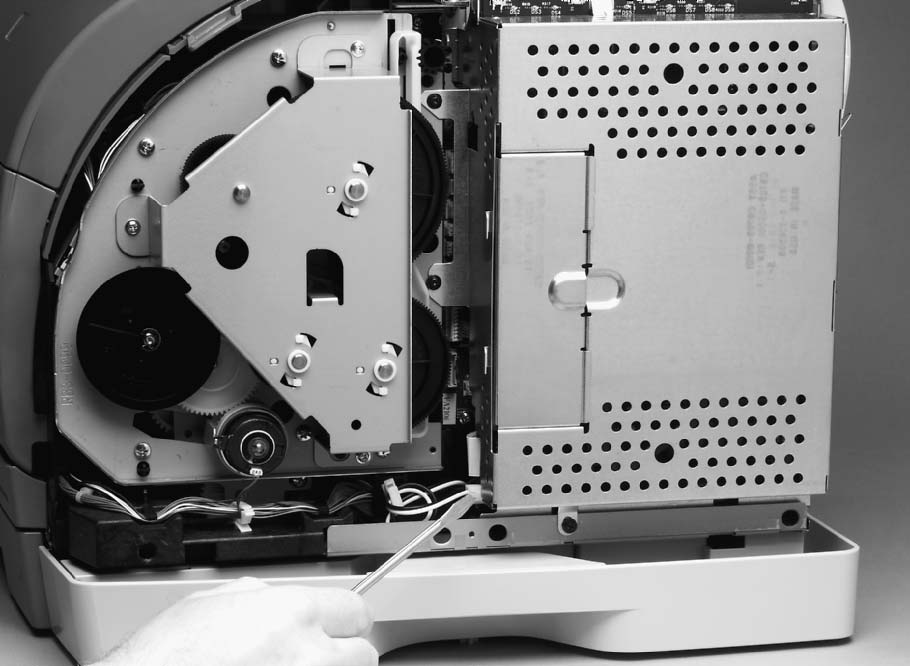

Протяните один кабель через отверстие в корзине форматера, чтобы открыть его разъём (выноска 1).
Плоской отвёрткой сожмите фиксатор на разъёме, затем отсоедините разъём.

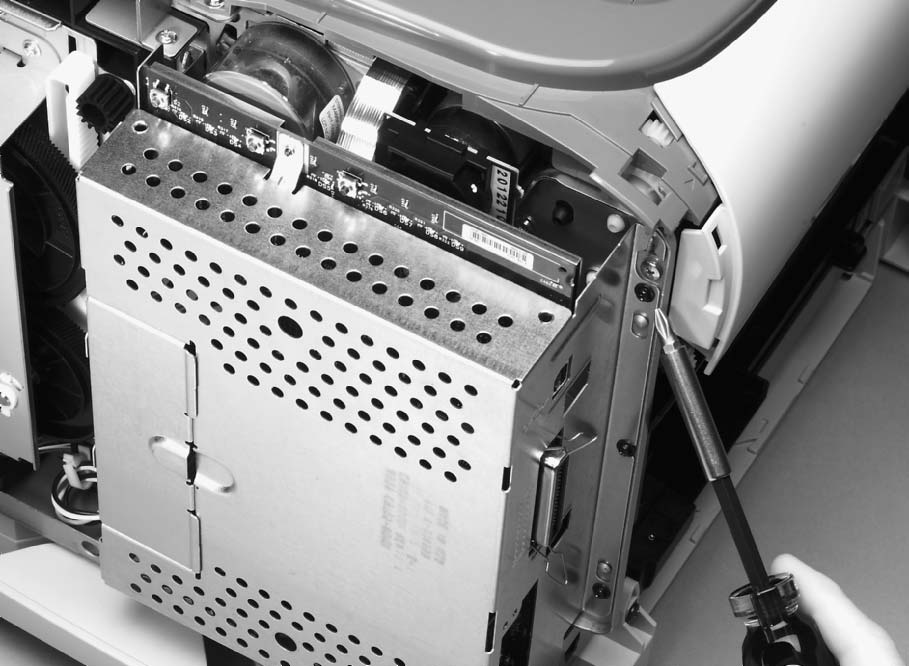

Снимите три винта (выноска 2) с корзины форматера.
Снимите два винта (выноска 4) с корзины форматера.
Поверните корзину форматера вверх, чтобы снять её с двух крючков (выноска 5).
Снимите следующие крышки и узел:

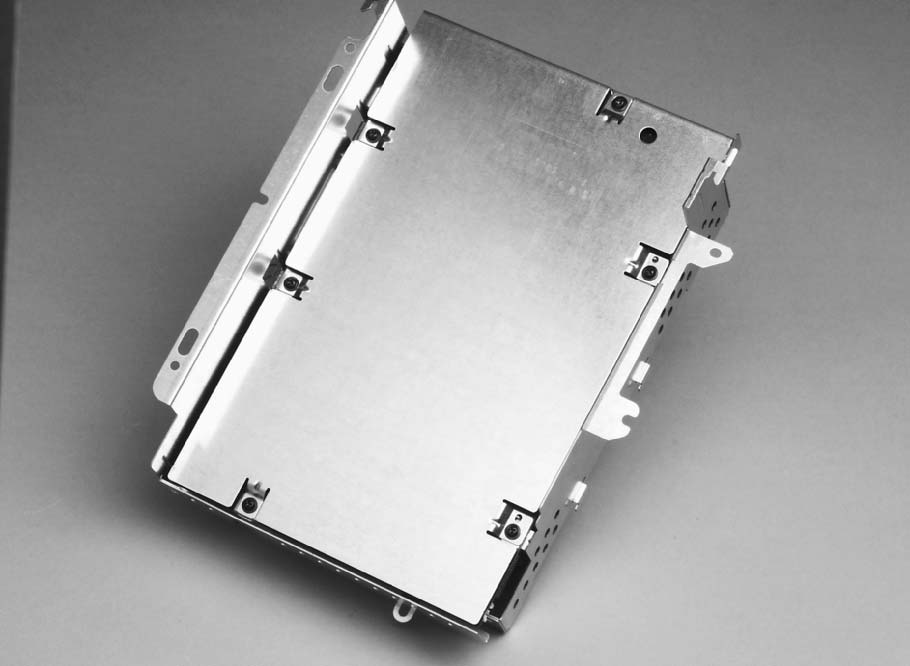

Снимите шесть винтов (выноска 1) с металлической пластины на задней части корзины форматера, затем снимите металлическую пластину.

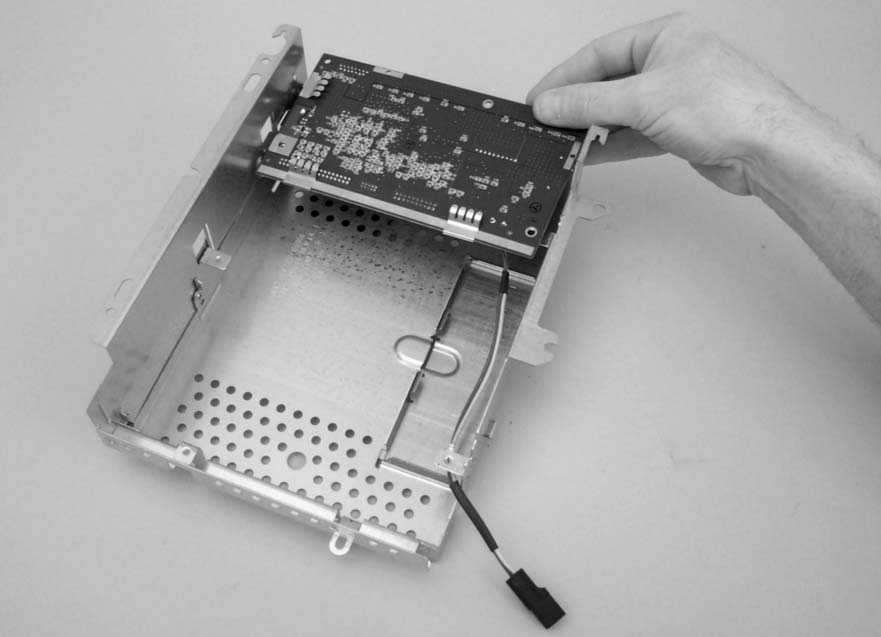

Поднимите переднюю кромку (выноска 2) платы форматера вверх, чтобы очистить фиксатор (выноска 3), затем выньте форматер из корзины форматера.

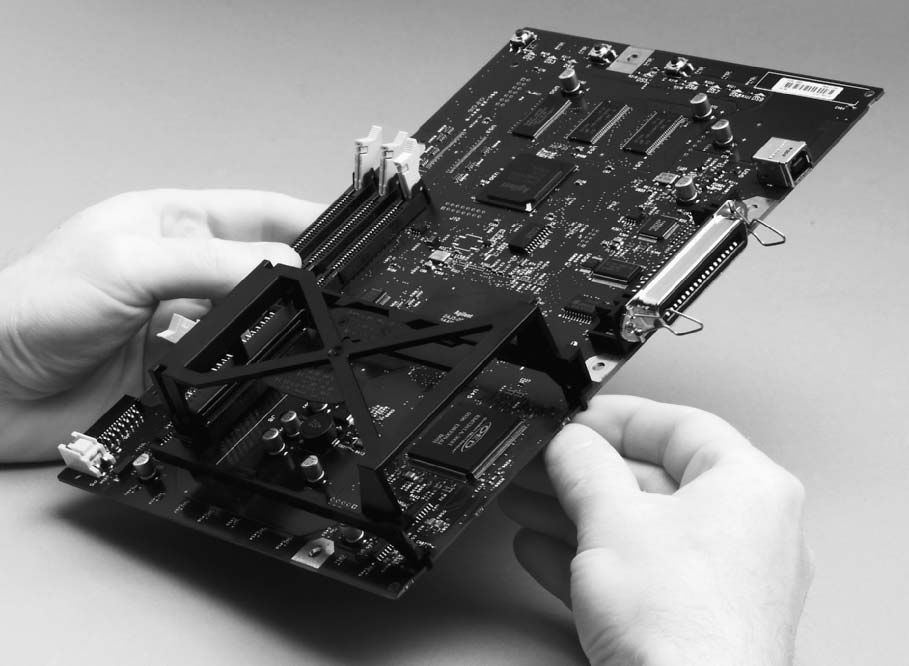

Поднимите форматер с корзины форматера.
Форматер, показанный на рис. 53, предназначен для принтеров HP color LaserJet 1500 series.
Снятие форматера—принтеры HP color LaserJet 1500 series (2 из 2) Примечание при переустановке Убедитесь, что три зажима форматера (SC1, SC2 и SC3) присоединены к форматеру в положениях, указанных на форматере.
5 Снятие и замена 111 Узлы форматера—принтеры HP color LaserJet 2500 series Примечание Сведения о узлах форматера в принтерах HP color LaserJet 1500 series см. на стр. 107–110.
Снимите следующую крышку и узел:
Отсоедините плоский гибкий кабель (выноска 1).
Плоской отвёрткой сожмите фиксатор на разъёме кабеля (выноска 2), чтобы отсоединить разъём.
Возможно, будет легче отсоединить разъём после выполнения шага 7.

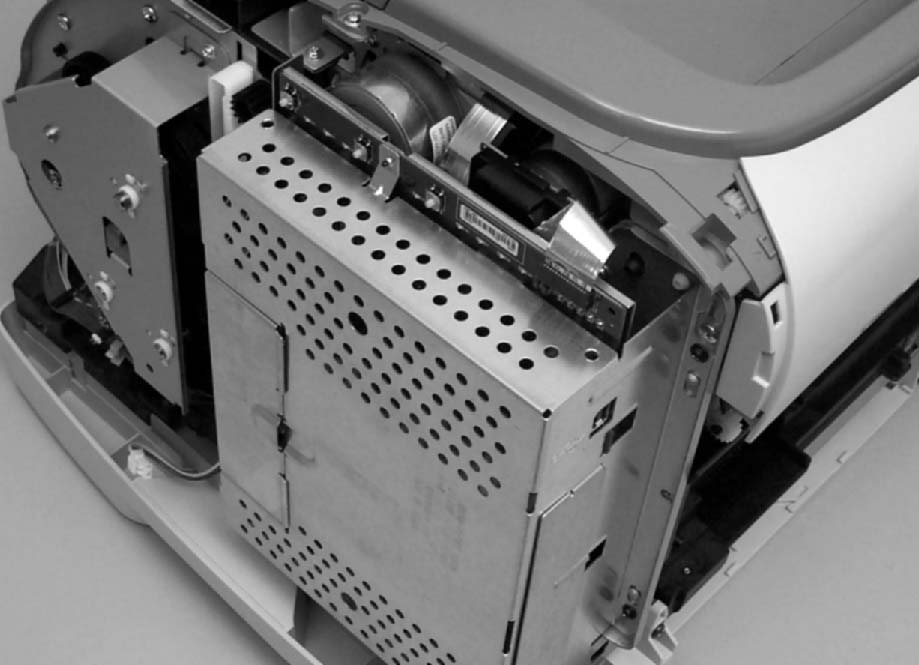

Снимите три винта (выноска 3) с корзины форматера.
Снимите два винта (выноска 4) с корзины форматера.
Поверните корзину форматера вверх, чтобы снять её с двух крючков (выноска 5).
Снимите следующие крышку и узлы:
Снимите шесть винтов (выноска 1) с металлической пластины на задней части корзины форматера, затем снимите металлическую пластину.
Поднимите переднюю кромку (выноска 2) платы форматера вверх, чтобы очистить фиксатор (выноска 3), затем выньте форматер из корзины форматера.
Снятие форматера—принтеры HP color LaserJet 2500 series (1 из 2) Примечание при переустановке Возможна переустановка форматера таким образом, что корзина EIO (находится только в принтерах HP color LaserJet 2500 series) окажется на неправильной стороне металлического фиксатора на корзине форматера. Убедитесь, что корзина EIO находится в правильном положении перед установкой шести винтов в металлическую пластину.
Отпустите фиксаторы (выноска 4) на корзине EIO и поднимите корзину EIO с форматера.
Форматер, показанный на рис. 58, предназначен для принтеров HP color LaserJet 2500 series.
Снятие форматера—принтеры HP color LaserJet 2500 series (2 из 2) Примечания при переустановке Убедитесь, что металлические зажимы (выноска 5) на разъёме интерфейса находятся в положении «открыто», перпендикулярно разъёму. Если они находятся в положении «закрыто» при переустановке форматера, они не проходят правильно через отверстие в корзине форматера.
Снимите следующие крышки и узел:
Сдвиньте двигатель в сторону задней части принтера, затем вытащите его из принтера.

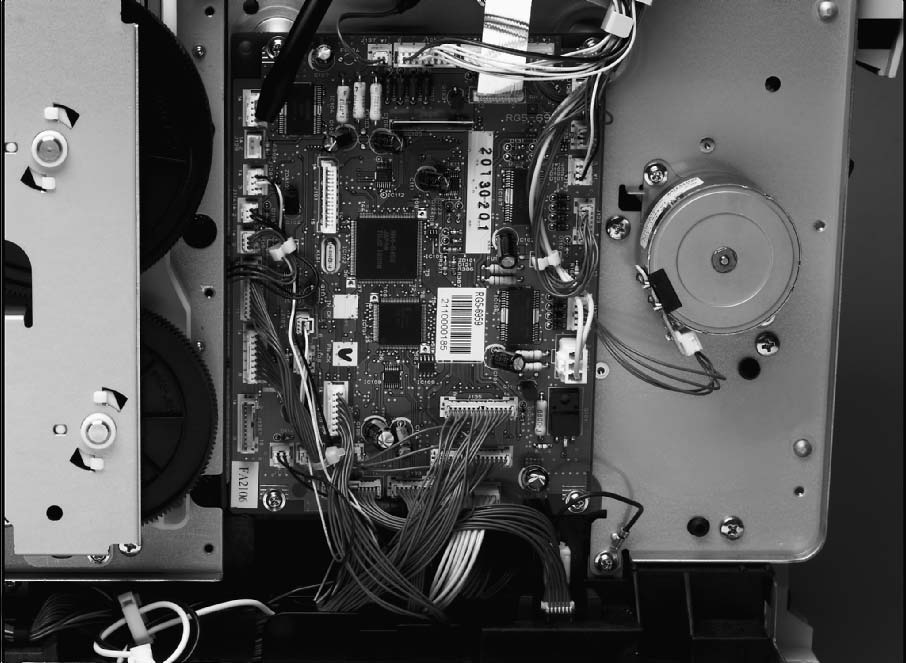

Снимите следующие крышки и узел:

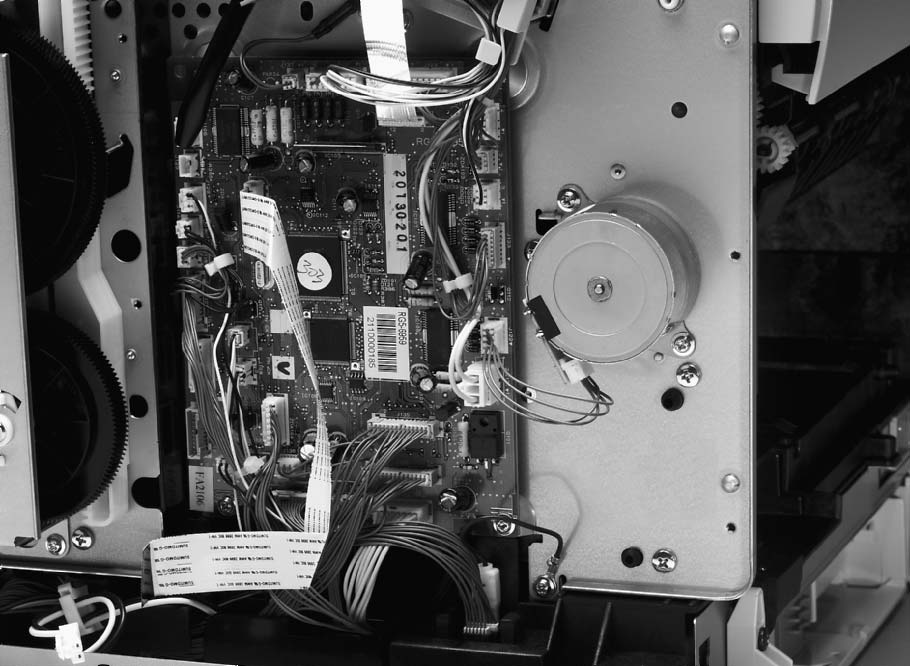

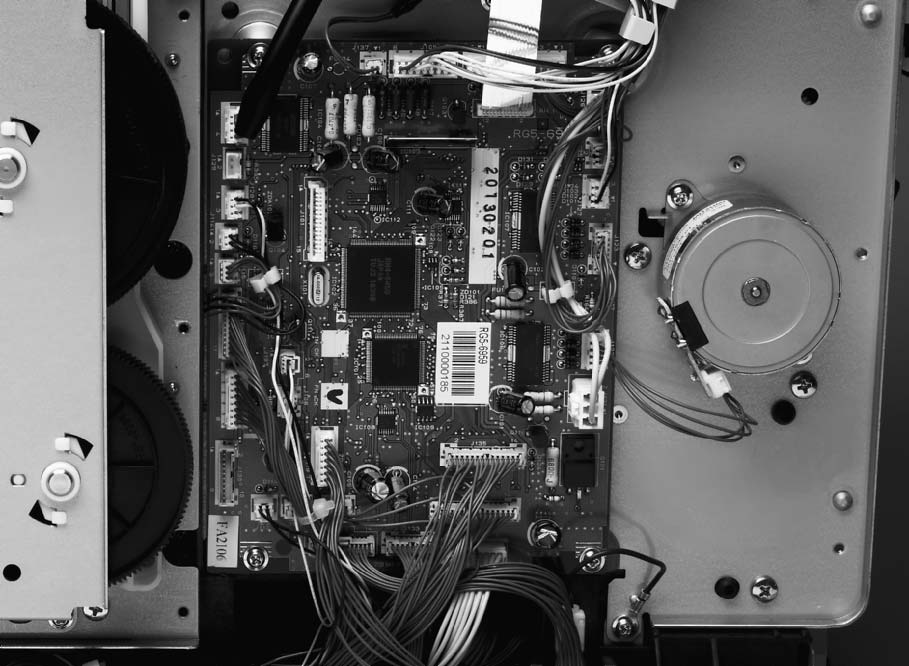

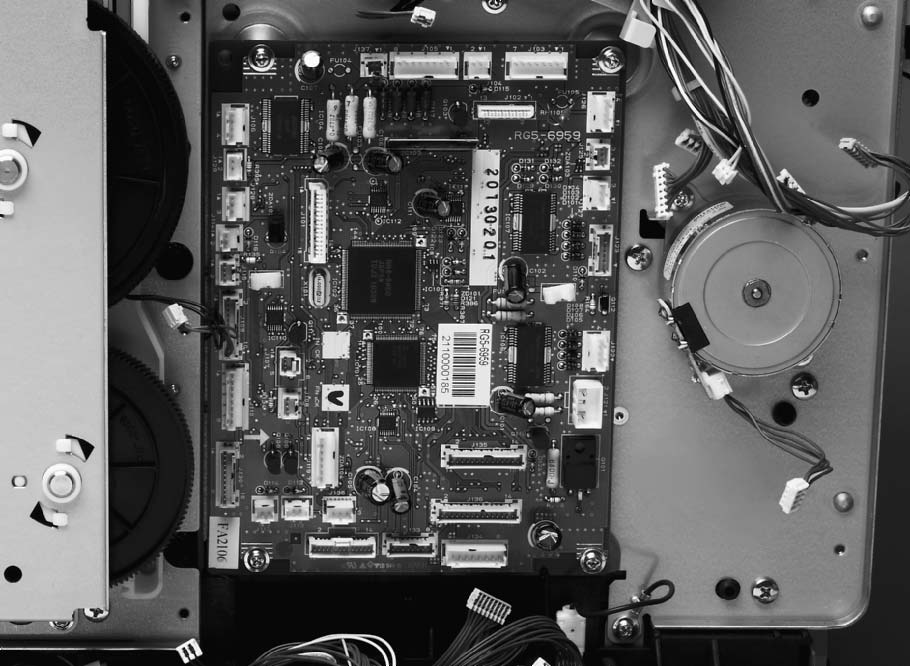

Отсоедините плоский гибкий кабель (выноска 1).
Отсоедините один разъём кабеля (выноска 3), нажав и отпустив фиксатор на боковой стороне разъёма.
Отсоедините два разъёма кабеля (выноска 4), отпустив зажим на каждом разъёме (см. деталь в нижнем левом углу рис. 60).
Отсоедините оставшиеся 24 разъёма кабелей.

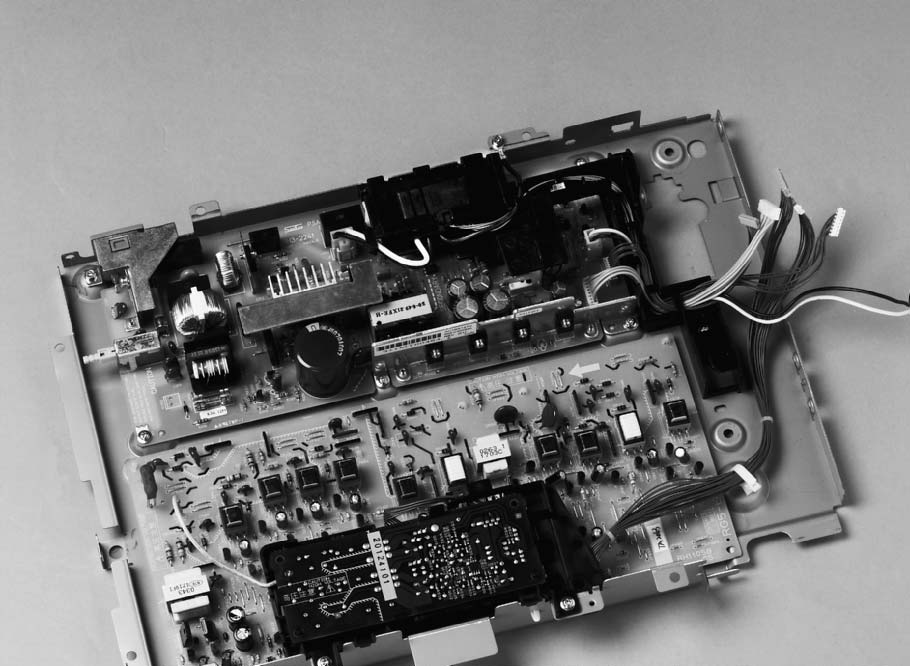

Поднимите контроллер постоянного тока вверх, затем вытащите его из принтера.
Снятие контроллера постоянного тока (2 из 2) Примечание при переустановке Соединение, которое остаётся пустым при переустановке, показано на выноске 6. Это соединение используется для «прошивки» контроллера постоянного тока.
Снимите крышки правой и левой сторон (см. стр. 101).
Если установлен дополнительный лоток 3 (только для принтеров HP color LaserJet 2500 series), поднимите принтер (и дополнительный лоток 2) вверх и в сторону от дополнительного лотка 3.

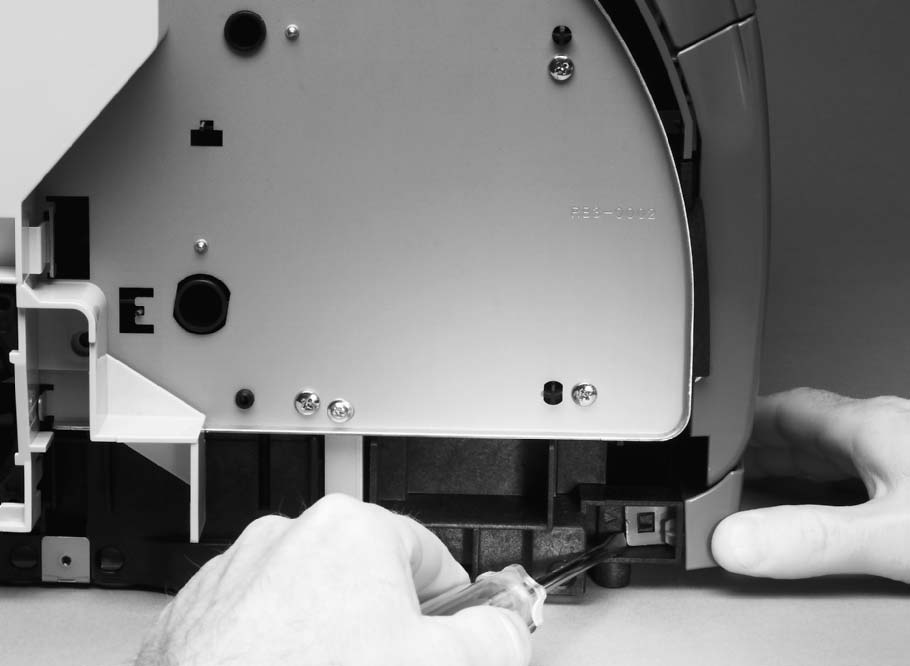

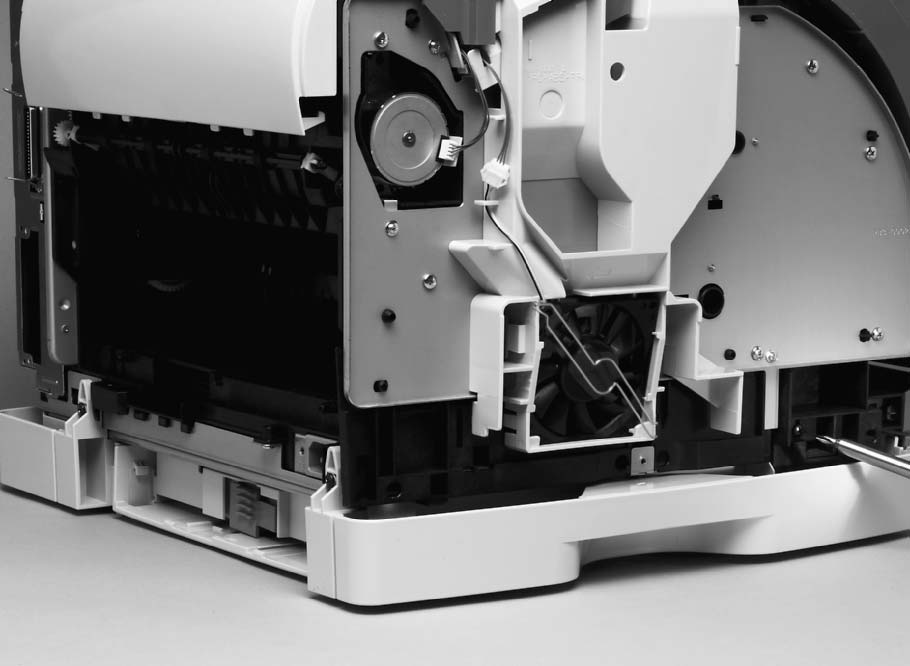

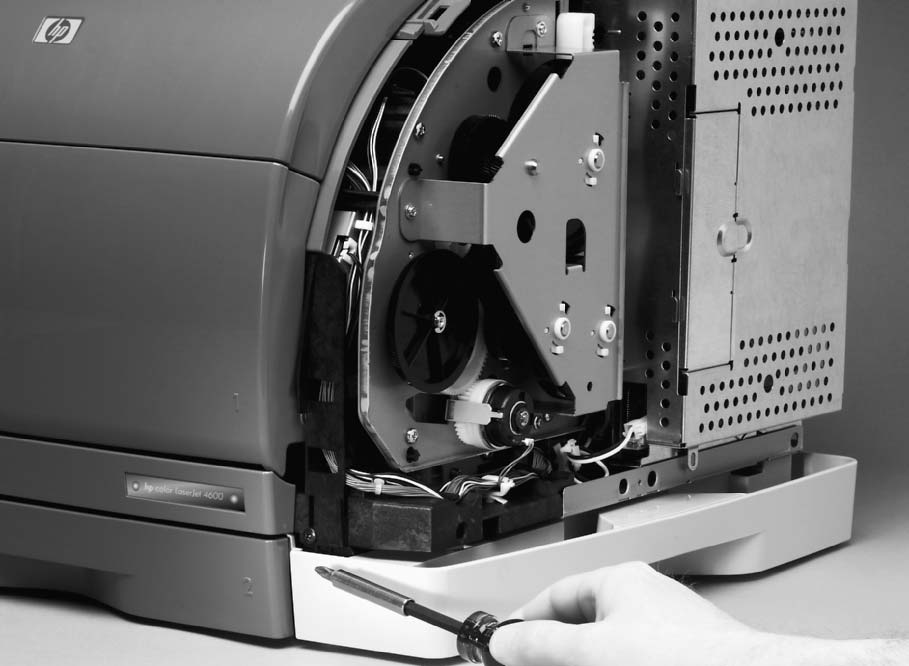

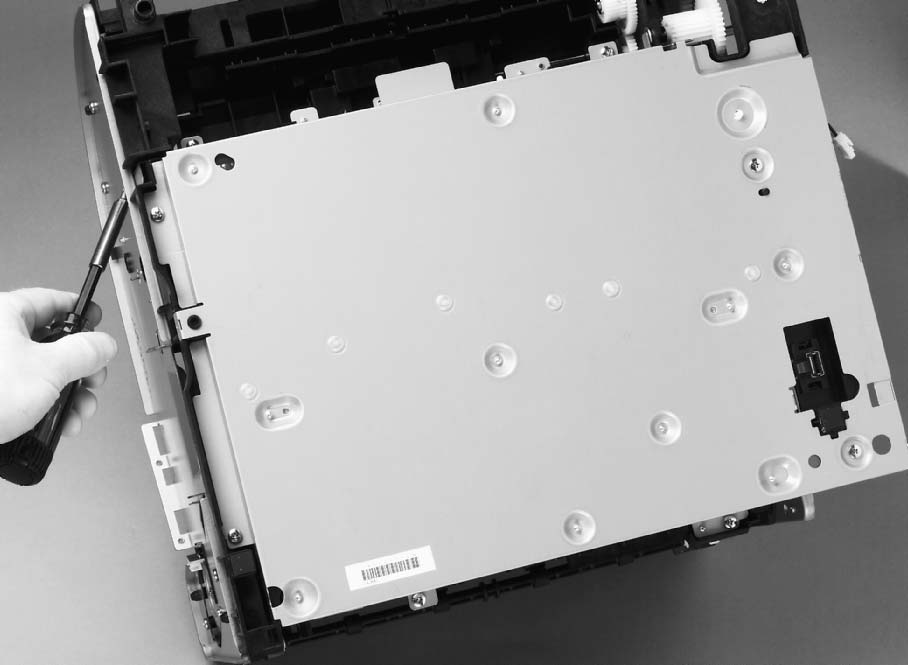

Снимите один винт (обозначение 1) с дополнительного лотка 2.
Снимите один винт (обозначение 2) с левой стороны принтера.
Снимите два винта (обозначение 3) с задней стороны дополнительного лотка 2.
Возьмитесь за корпус принтера с каждой стороны и осторожно поднимите принтер с лотка 2.
Снимите крышку левой стороны (см. стр. 101).

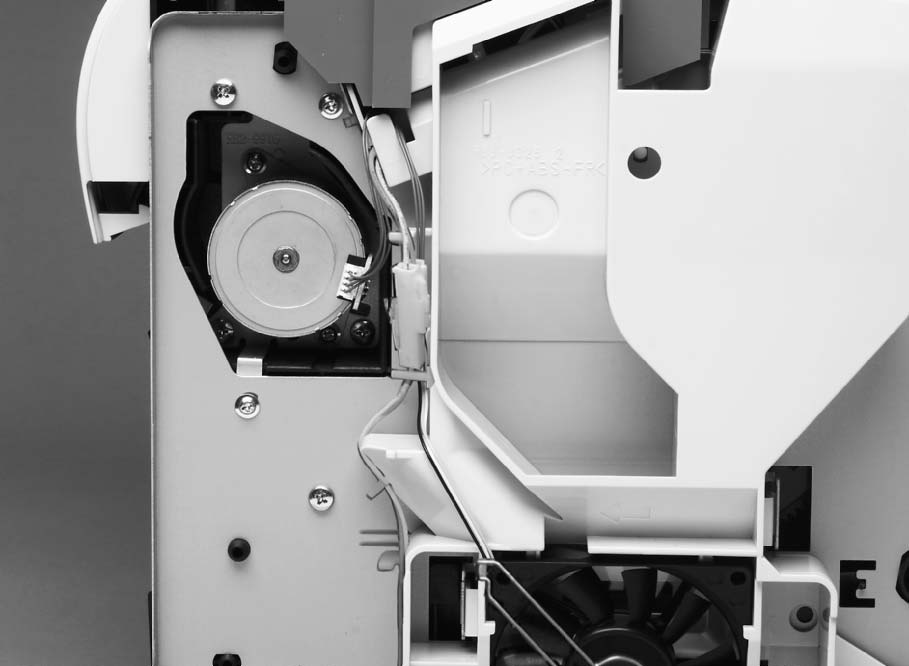

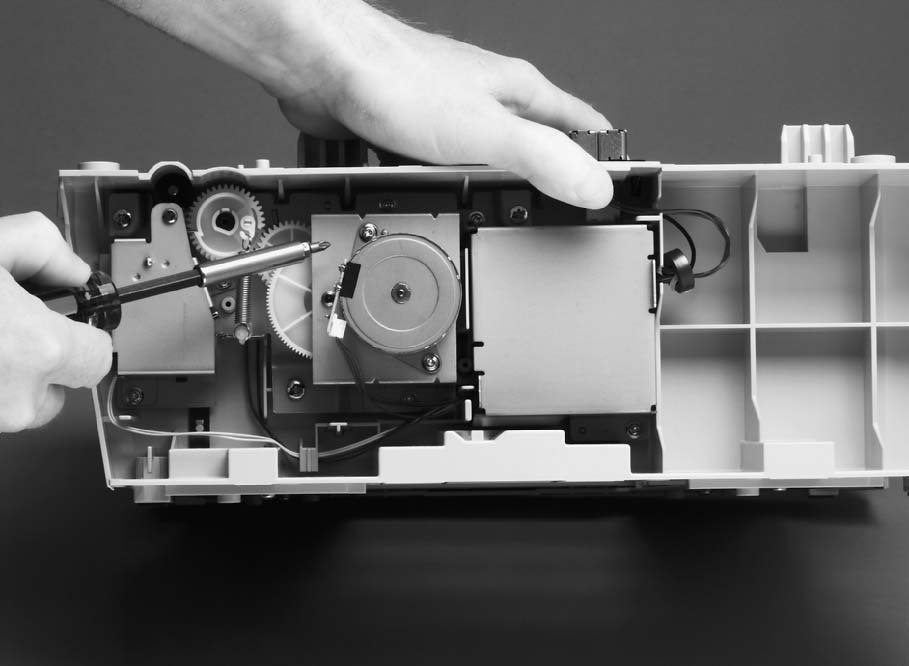

Поверните двигатель против часовой стрелки, чтобы освободить металлический фиксатор-выступ.
Отведите карусельный двигатель от принтера, чтобы снять его.
Снимите крышки правой и левой сторон (см. стр. 101).
Маленькой плоской отвёрткой поднимите пластмассовый фиксатор (обозначение 1) со штыря на левой стороне принтера.
Отведите крышку от принтера, чтобы снять её.
Снимите крышки правой и левой сторон (см. стр. 101).
Плоской отвёрткой отожмите два внутренних выступа (обозначение 1), по одному с каждой стороны крышки.
Поверните верхнюю часть крышки от принтера и затем вниз, чтобы освободить внутренние выступы под крышкой.
Нажмите на маленький выступ на шестерне (обозначение 1), чтобы освободить шестерню.
Снимите шестерню, чтобы освободить рейку верхней двери (обозначение 2).
Снятие верхней крышки (1 из 2). Примечание по переустановке: верните шестерню на её вал после освобождения рейки верхней двери.
Снимите три винта (обозначение 3) с верхней крышки.
Поднимите верхнюю крышку с принтера.
Поднимите вертикальную рейку (обозначение 4) в её верхнее положение.
Выровняйте вырез на шестерне с выступом на рейке верхней двери.

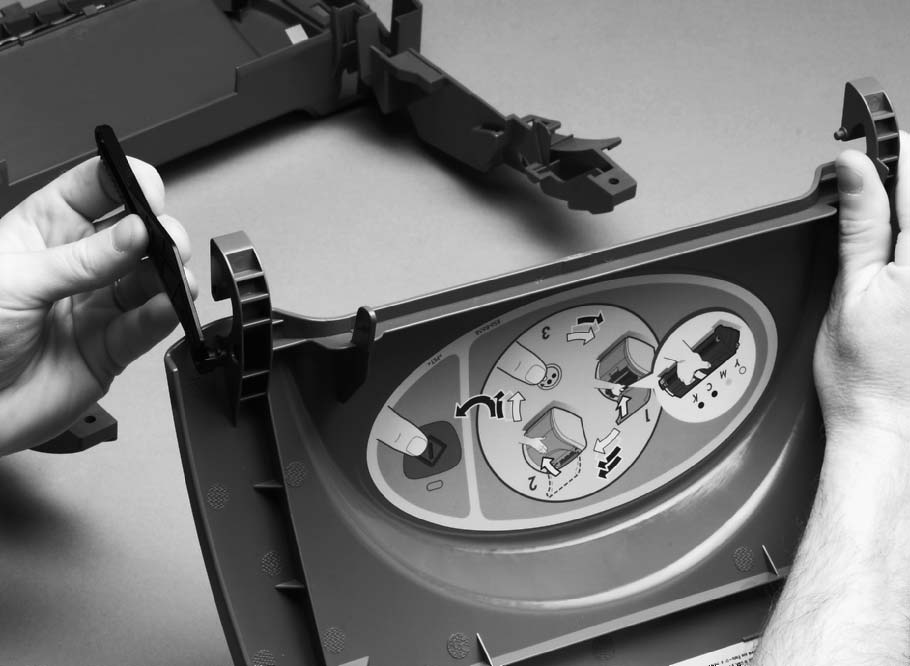

Сильно изогните рычаг верхней двери (обозначение 1), чтобы освободить пластмассовый штифт (обозначение 2) с каждой стороны.
Освободите штифт с другой стороны и протащите рычаги верхней двери через отверстия в верхней крышке.
Снятие верхней двери (1 из 2). Примечание по переустановке: сначала протащите рычаг двери с одной стороны через отверстие в верхней крышке и установите его перед переустановкой другой стороны.
Снимите рейку верхней двери (обозначение 3) с её штыря на правой стороне крышки.

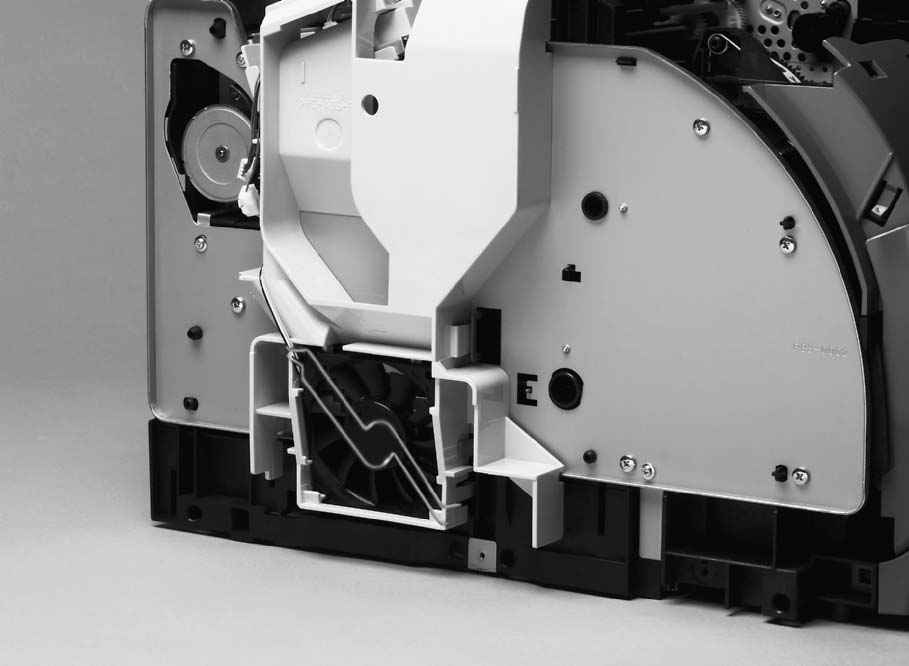

Поднимите воздухопровод прямо вверх, чтобы освободить два скрытых выступа в верхней части воздухопровода, и отведите воздухопровод от принтера.
Чтобы снять вентилятор (обозначение 3) с воздухопровода, отожмите два выступа на стороне воздухопровода, обращённой к принтеру, и затем поднимите вентилятор с воздухопровода.
Отключите два кабельных разъёма (обозначение 1) и выведите кабели из кабельных держателей.
Отсоедините плоский гибкий кабель от кабельного разъёма (обозначение 2) на лазере/сканере.
Поверните нижнюю часть крышки верхнего выходного лотка (обозначение 3) к передней части принтера, а затем отведите от принтера.

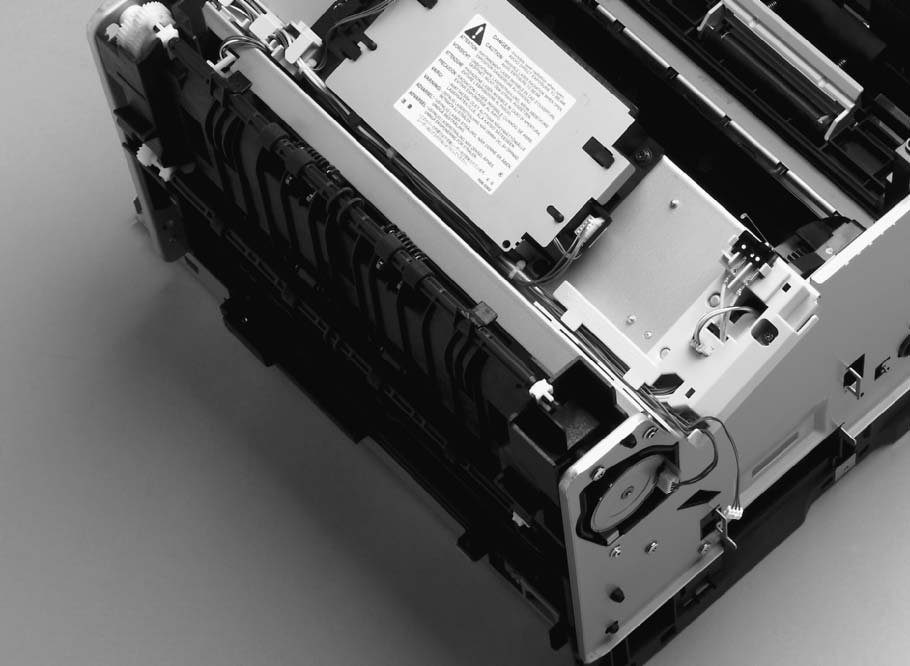

Выведите кабели из кабельного жгута, прикреплённого к задней части лазера/сканера.

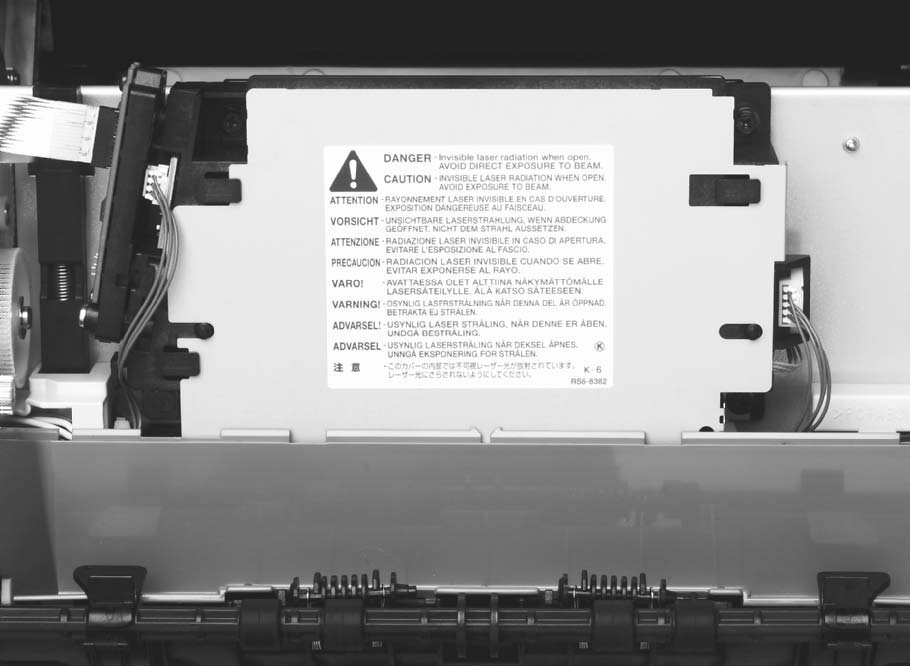

Поднимите узел лазера/сканера прямо вверх, чтобы снять его с принтера.
Снятие и замена. Модель Q2488-90901. Примечание по переустановке: при замене крышки верхнего выходного лотка (обозначение 3 на рис. 73) убедитесь, что направляющие на валике верхнего выходного лотка расположены над крышкой, как показано на рис. 74.

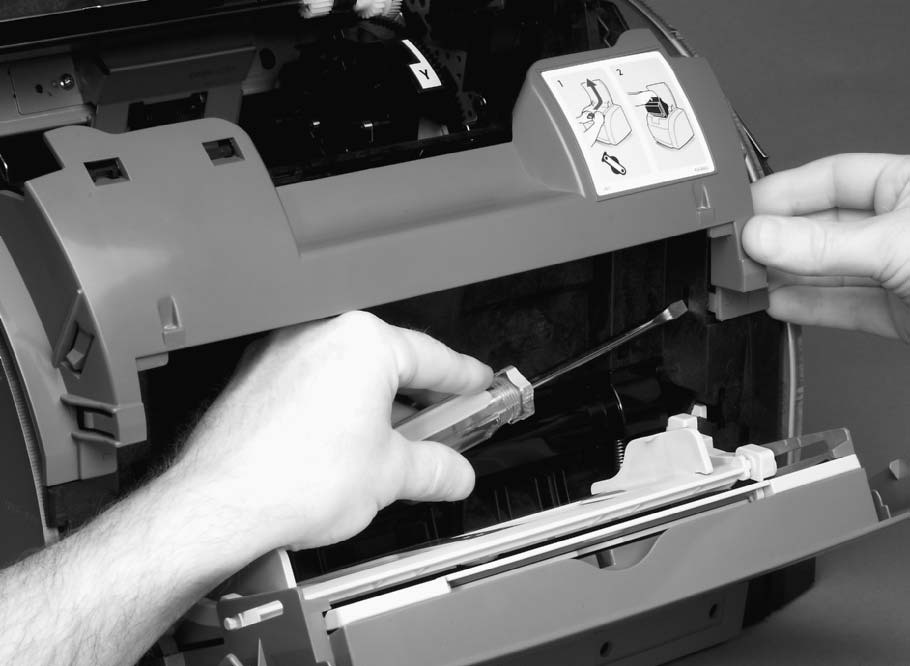

Плоской отвёрткой отожмите два внутренних выступа (обозначение 1), по одному с каждой стороны принтера.
Поверните крышку вверх, чтобы освободить четыре внутренних выступа (обозначение 2) под крышкой.
Снятие передней крышки. Примечание по переустановке: убедитесь, что выступы с каждой стороны крышки щёлкнулись на место.

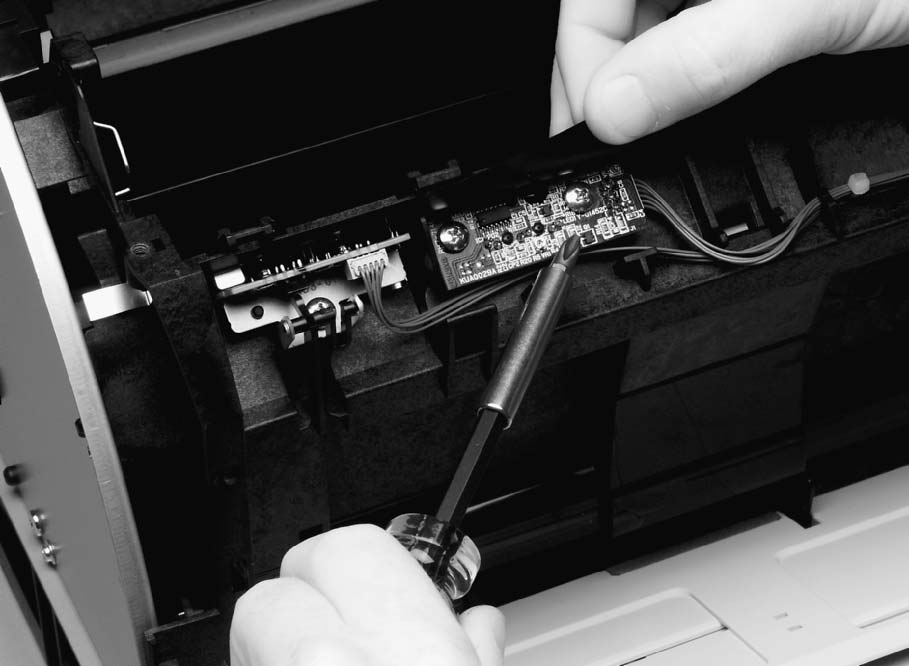

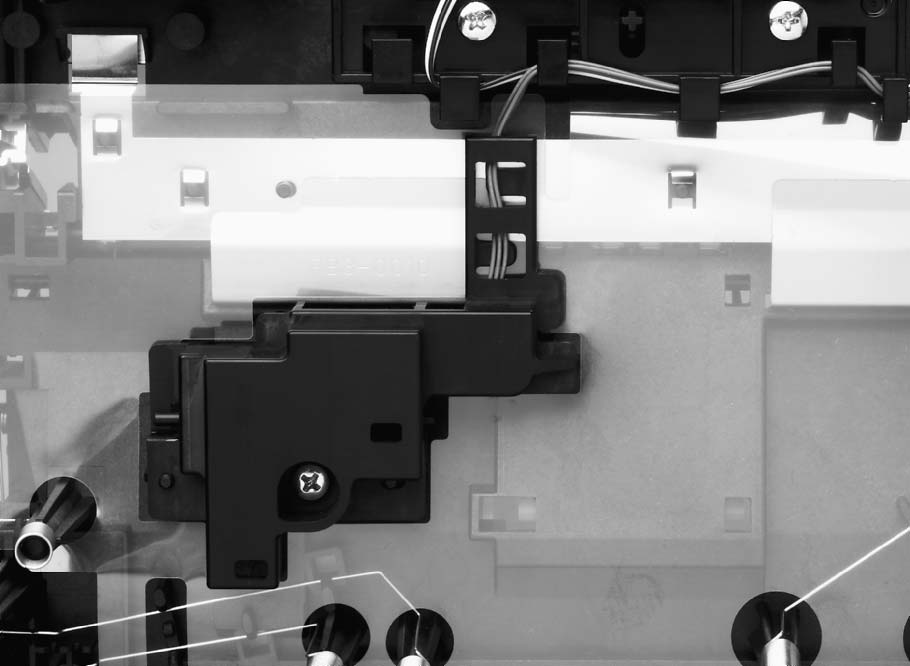

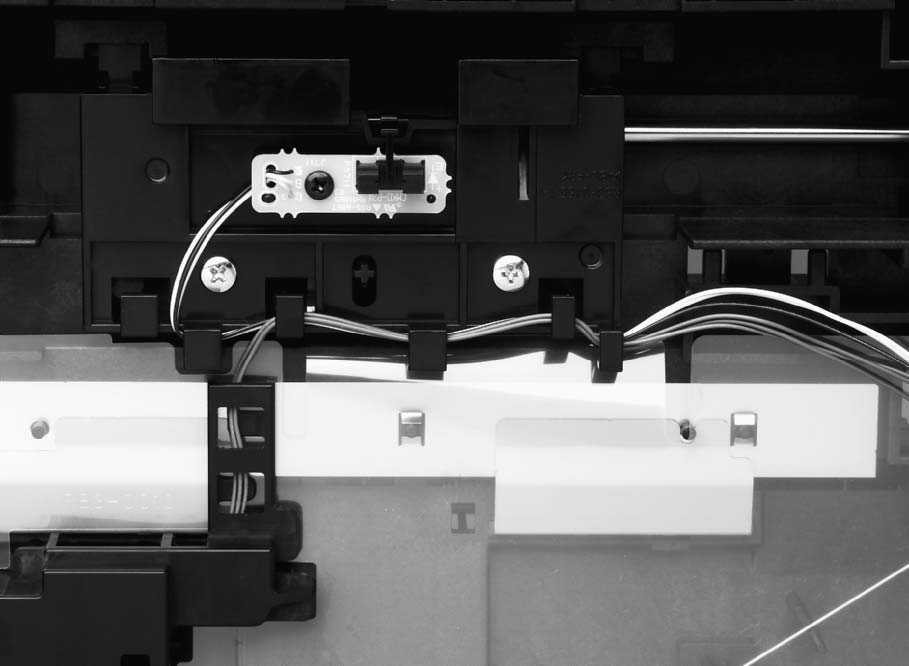

Нажмите на выступ (обозначение 1) на крышке датчика, чтобы освободить крышку, а затем поднимите крышку вверх и отведите от принтера.
Снимите два винта (обозначение 3).
Поднимите датчик плотности прямо вверх, чтобы снять его с принтера.
Отключите один разъём (обозначение 4) от датчика начала страницы.
Снимите один винт (обозначение 5) и затем поднимите датчик начала страницы прямо вверх и отведите от принтера.
Снимите следующие крышки и узел:

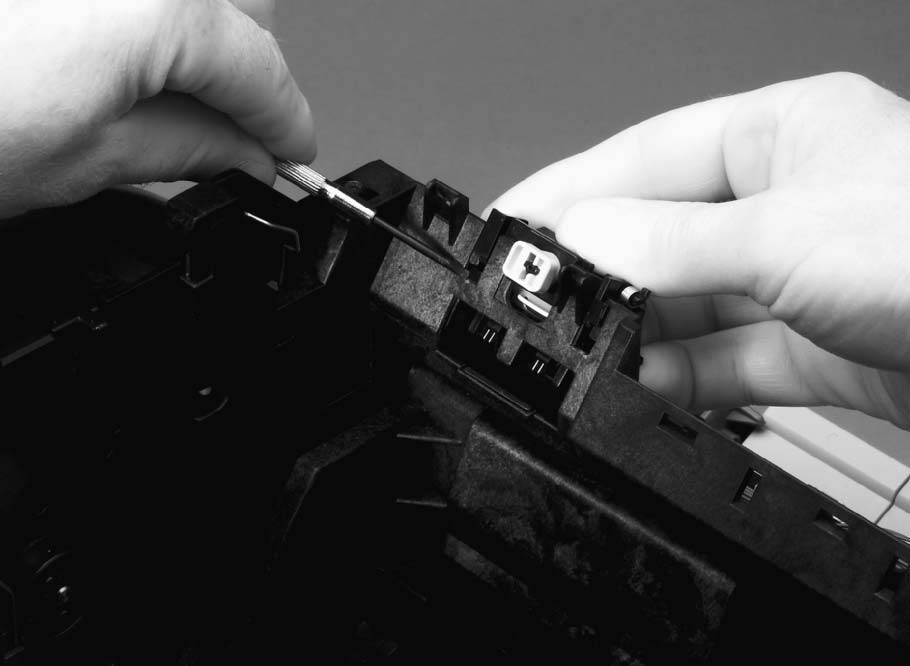

Маленькой плоской отвёрткой поднимите два выступа, по одному с каждой стороны корпуса считывателя E-метки.
Снимите считыватель E-метки с его направляющих.
Отсоедини разъём датчика E-label (выноска 2) от dc контроллера.
Проверь маршрут кабеля при подъёме датчика E-label из принтера.

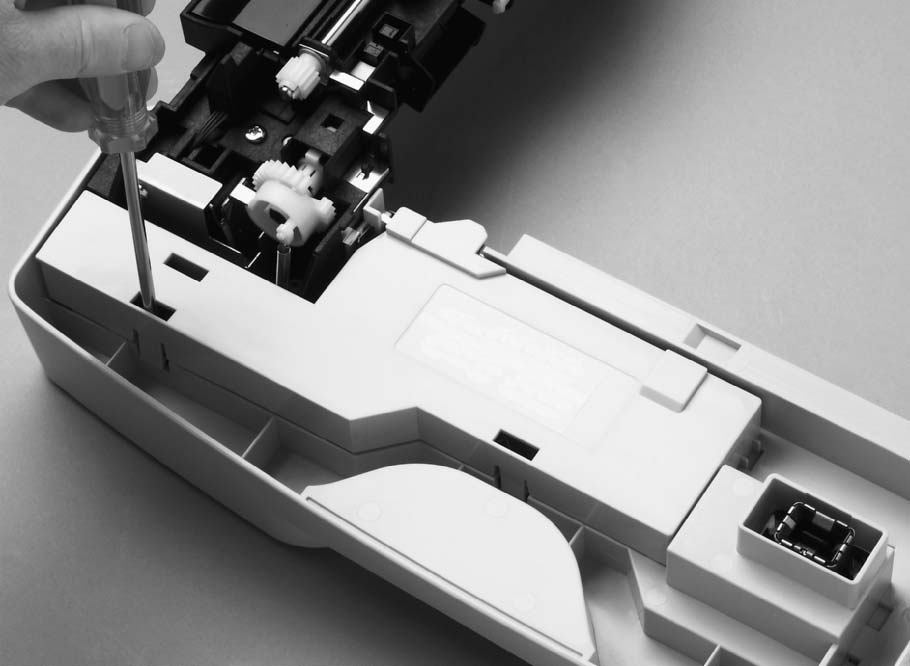

Нажми на крышку многоцелевого ролика (не показана) внутрь принтера, затем захвати верхний край и снимите её.

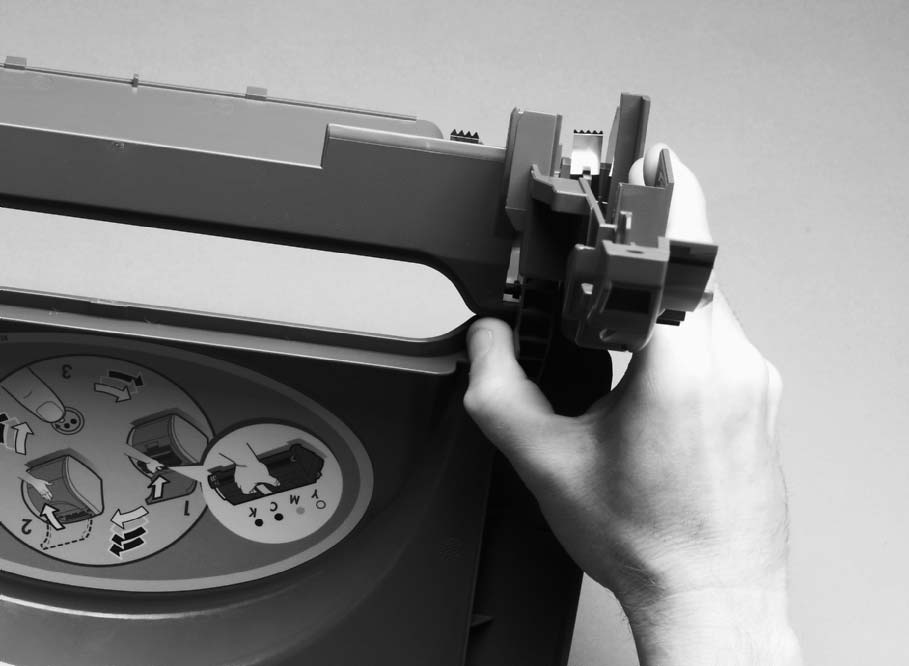

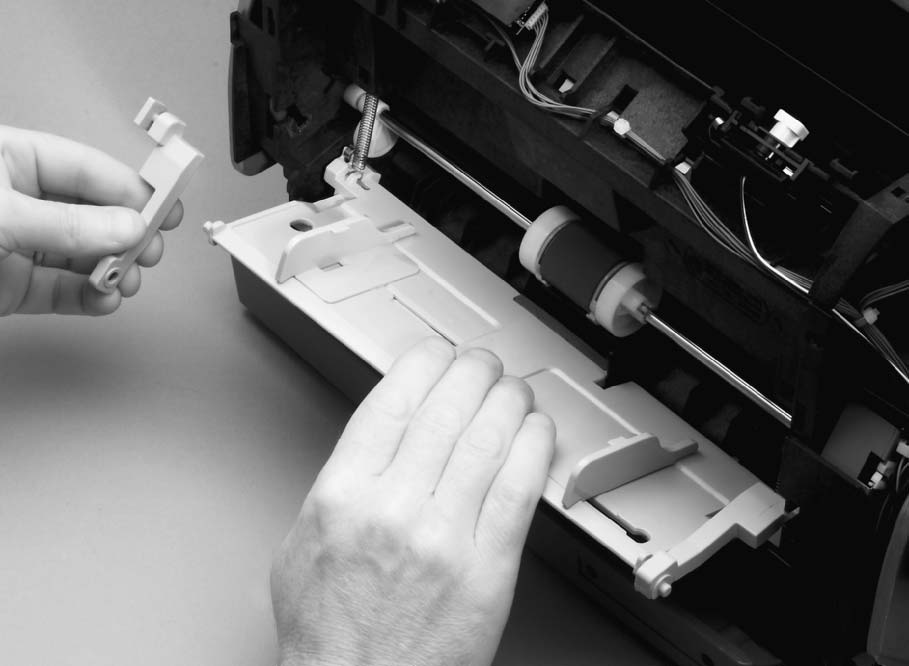

Слегка поднимите поддон 1, чтобы выровнять паз (выноска 1) в крышке поддона 1 (выноска 2) с шпинделями петель поддона 1 (выноска 3).

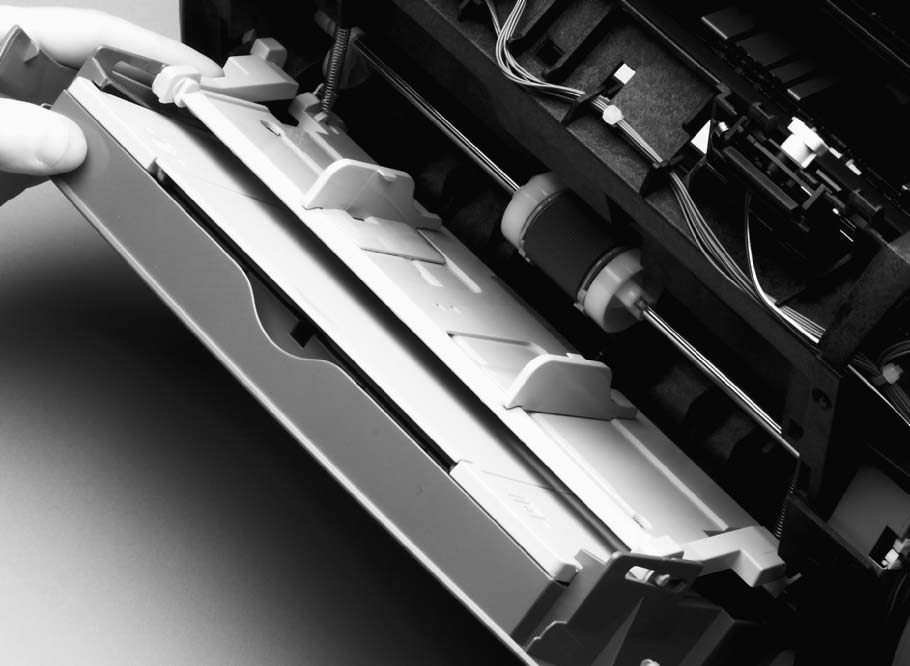

Толкни левую петлю поддона 1 вправо, одновременно вытягивая крышку поддона 1 влево, чтобы осторожно отсоединить штифт петли от крышки поддона 1.
Отсоедини правую петлю поддона 1 (выноска 4) от крышки поддона 1.
Закрой направляющую поддона 1 (выноска 5), открой крышку поддона 1, затем сдвинь крышку поддона 1 влево, чтобы снять её со штифтов.
Отсоедини левую и правую петли от направляющей поддона 1, затем сдвинь обе петли со шлицевых отверстий (выноска 6) в принтере.

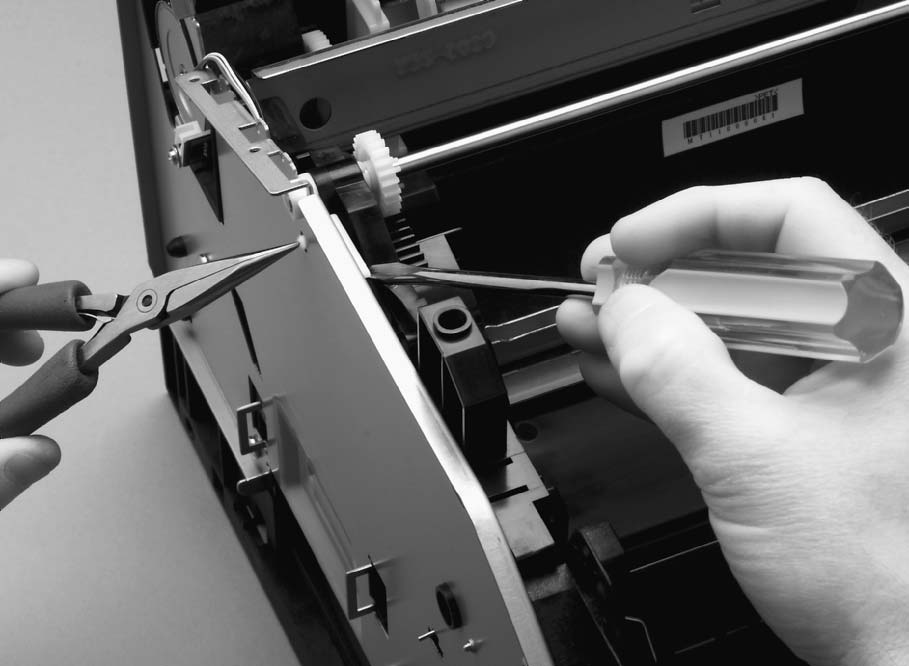

Используя плоскогубцы с тонким носиком, отцепи две пружины (выноска 7), по одной с каждой стороны направляющей поддона 1, затем снимите направляющую поддона 1.
Снятие поддона 1 (2 из 2) Примечание переустановки Две пружины должны оставаться прикреплёнными к двум штырям внутри принтера. Если пружины не прикреплены, используя плоскогубцы с тонким носиком, переустанови их перед переустановкой направляющей поддона 1.

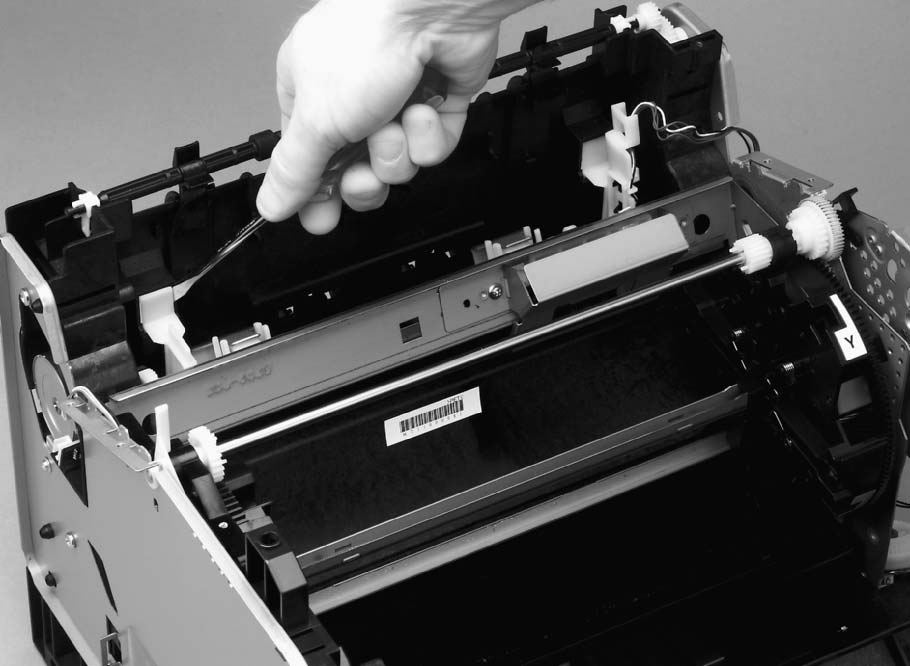

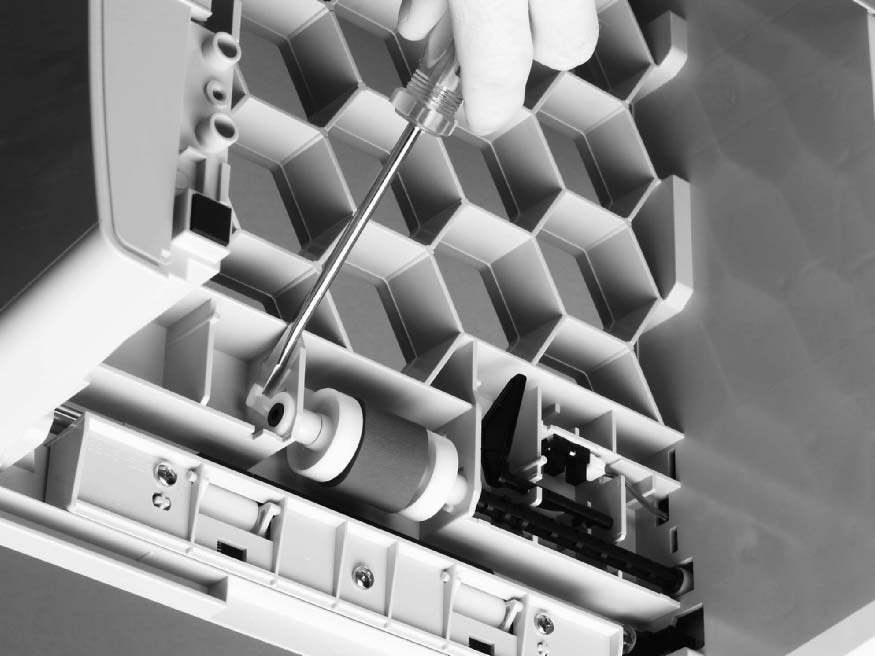

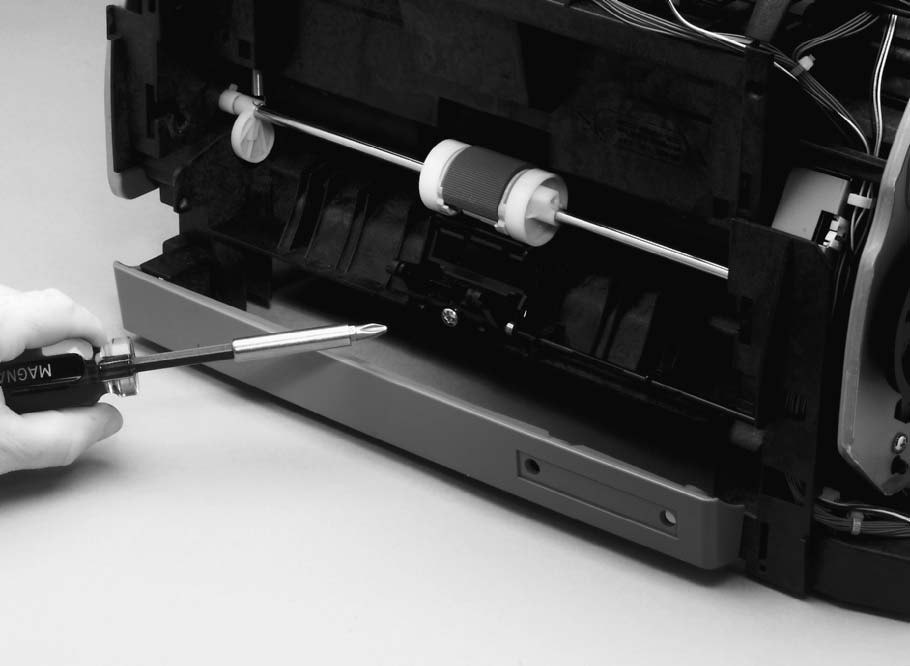

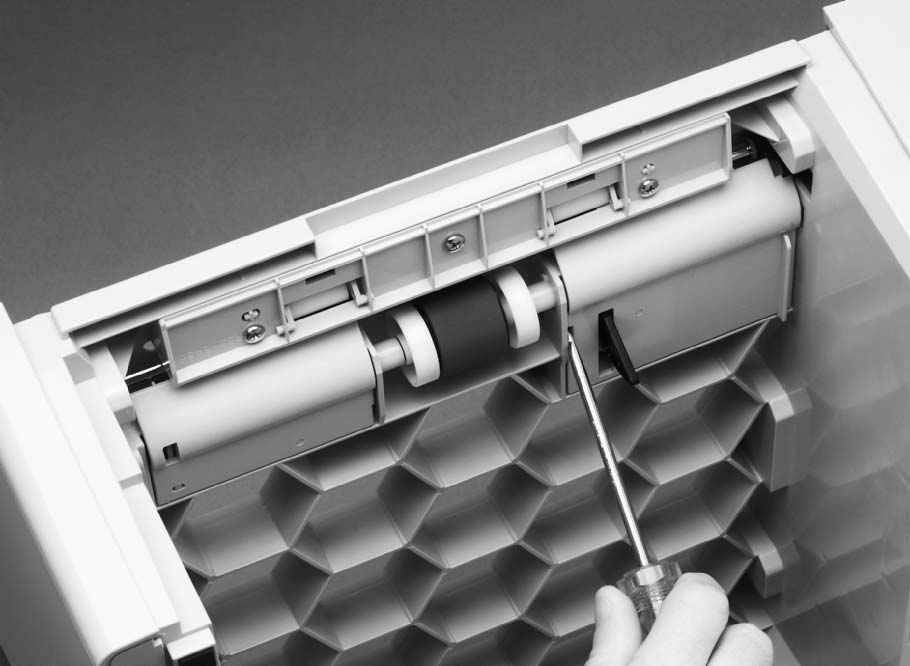

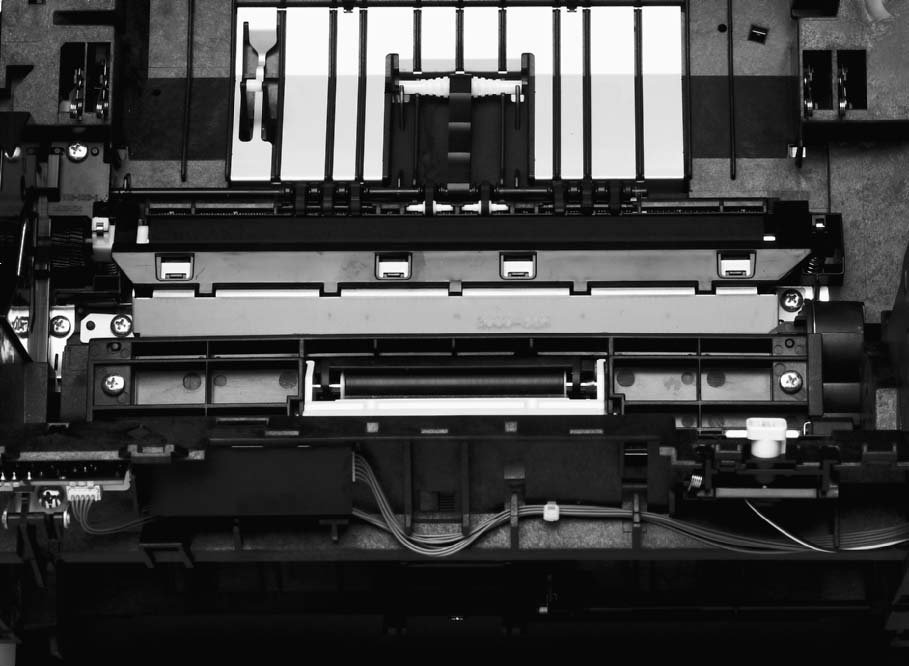

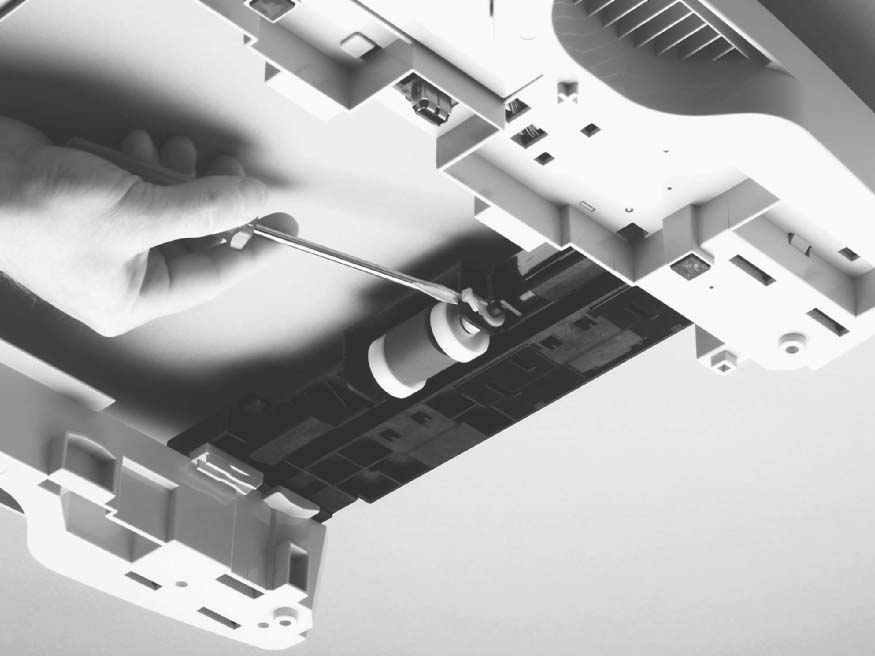

Удали один винт (выноска 1) из узла накладки разделения, затем снимите узел накладки разделения.
Снимите следующие крышки и узел:

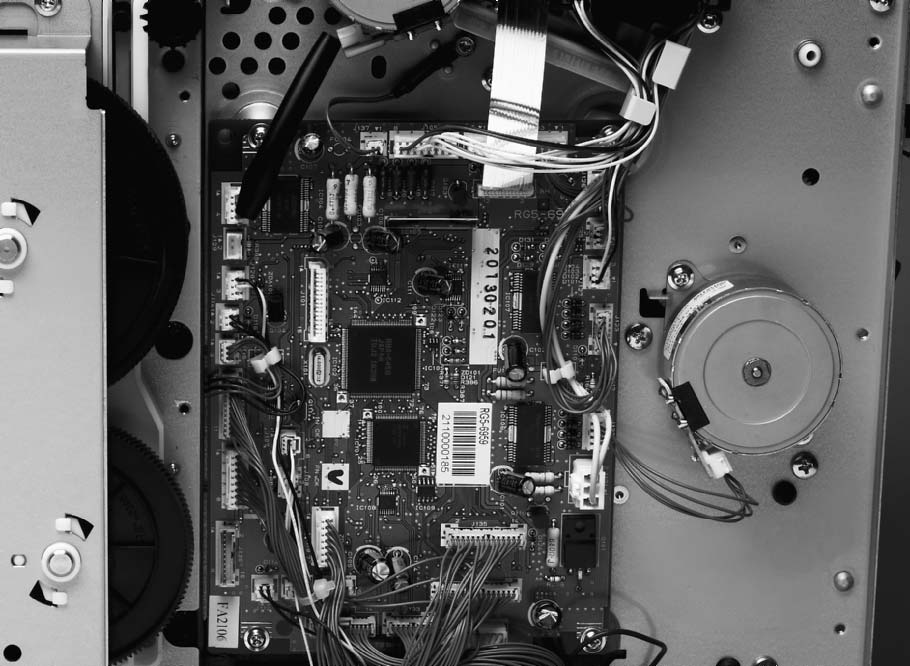

Отсоедини один разъём (выноска 1, скрыт — это разъём главного двигателя).
Отсоедини два разъёма (выноска 2) от dc контроллера.
На рис. 83 dc контроллер удалён из принтера. Если бы он остался, то разъёмы на выноске 2 остались бы подключены к dc контроллеру.
Сожми держатель кабеля (выноска 3), затем разверни кабель.
Не пытайся отсоединять кабель муфты от муфты. Это может повредить кабель.
Удали стопорное кольцо (выноска 4) из муфты, затем оттяни муфту от принтера.
Изнутри принтера нажми на небольшой язычок на шестерне (см. выноска 1 на рис. 67 на стр. 123), чтобы отсоединить внутреннюю и наружную шестерни (выноска 5) друг от друга.
Для переустановки шестерни опусти вертикальную стойку (выноска 6) в её самое нижнее положение, затем выровняй шестерню с вертикальной стойкой.
Снятие узла шестерни (1 из 2) Примечание Маршрут кабеля муфты в более новых версиях принтера отличается от маршрута, показанного на рис. 83. Проверь маршрут, чтобы убедиться, что он правильно переустановлен.

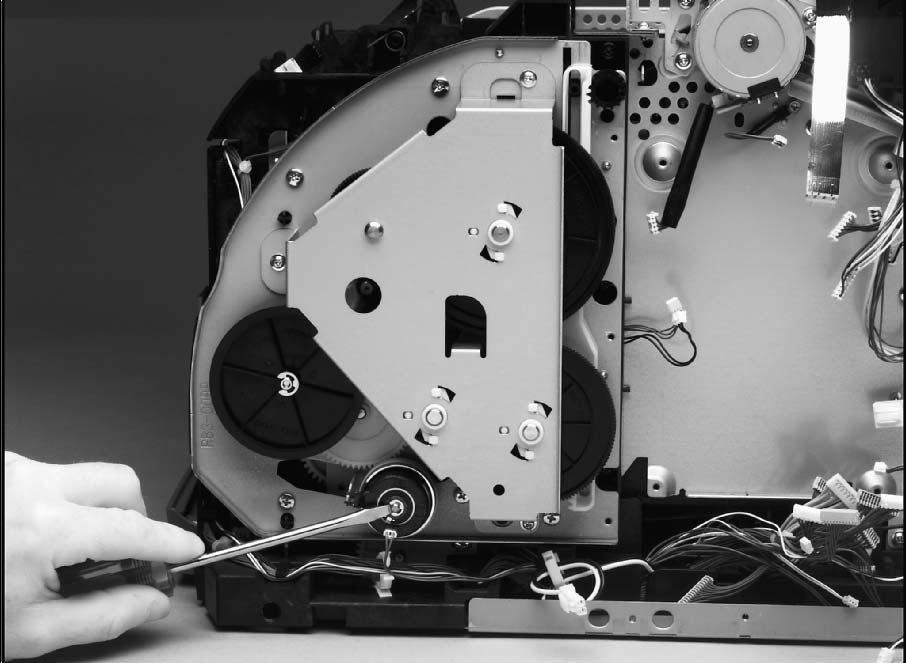

Удали восемь винтов (выноска 6) из пластины шестерни.

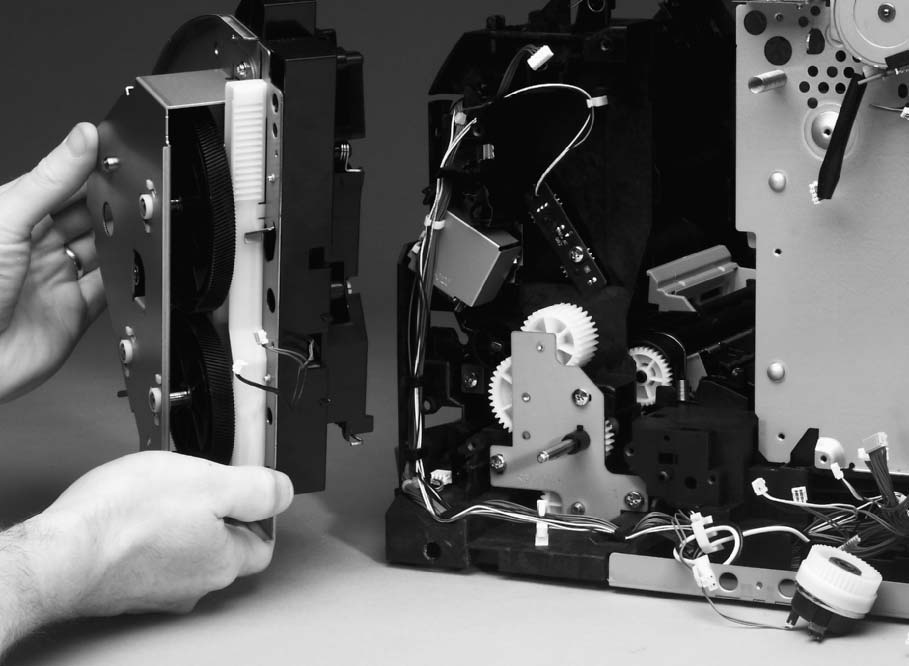

Поверни узел шестерни от принтера, начиная с переднего края.
Заземляющая пружина (выноска 7, скрыта) должна остаться прикреплённой к шасси принтера. Если нет, то либо переустанови её на шасси, либо оставь её в узле шестерни, чтобы не потерять её.
Снятие узла шестерни (2 из 2) Примечание переустановки Заземляющий провод в нижнем-задном углу узла шестерни должен быть зацеплен вокруг шасси при переустановке. Выноска 2 на рис. 85 на стр. 140 показывает заземляющий провод. Выноска 3 на рис. 85 показывает заземляющую пружину, прикреплённую к шасси.
Выровняй следующие детали с шасси принтера:
Выведи кабель из нескольких держателей кабелей.
Подними датчик отработанного тонера от принтера.
Выноска 2 показывает заземляющий провод, который должен быть зацеплен вокруг шасси принтера при переустановке узла шестерни. Выноска 3 показывает заземляющую пружину.

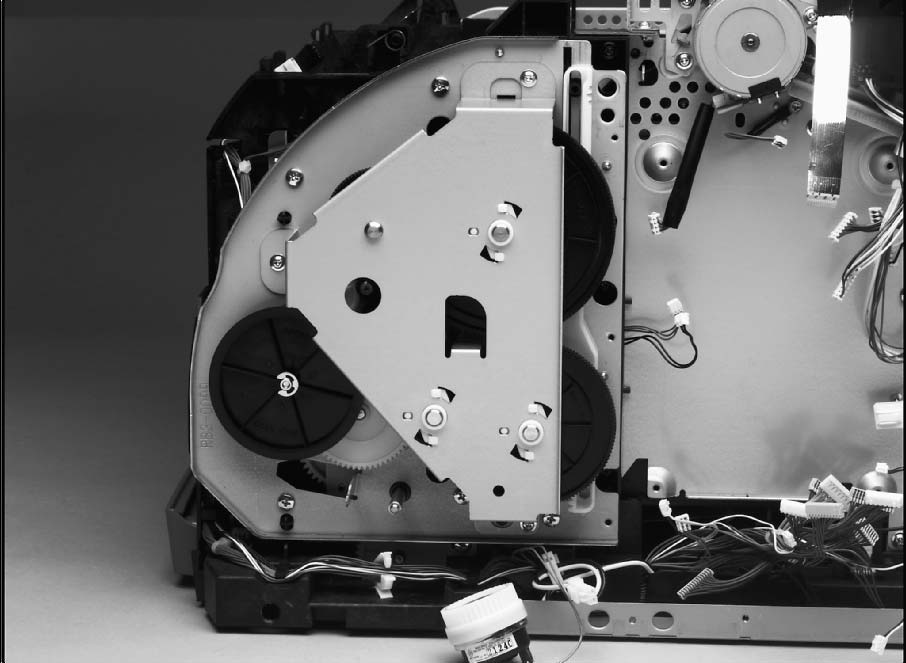

5 Снятие и замена 141 Узел вращательного привода Примечание Узел вращательного привода включает двигатель разработчика, тормозной соленоид и двигатель кодера.
Снимите следующие крышки и узел:

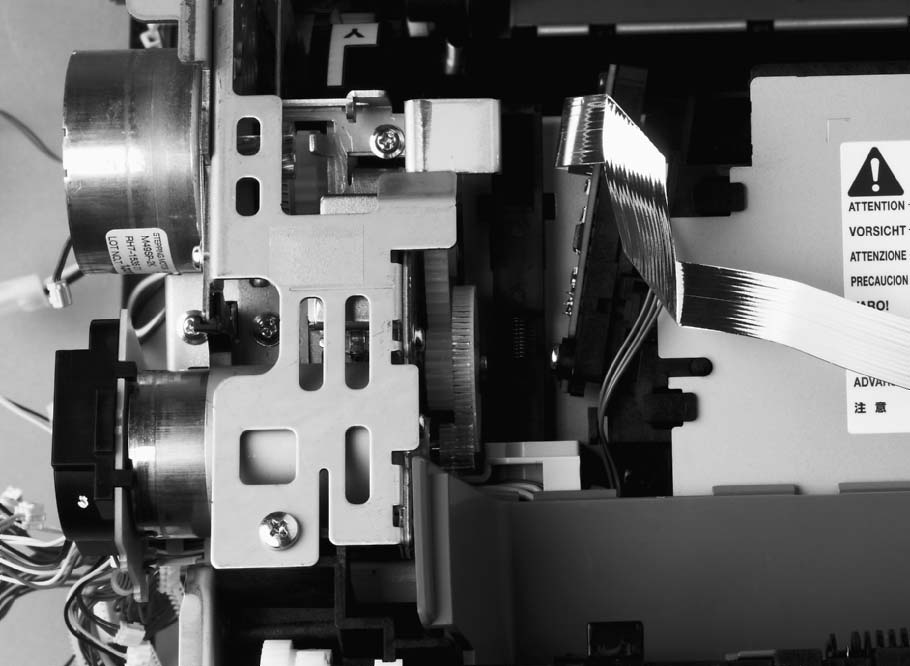

Отсоедини три кабельных разъёма (выноска 1) от dc контроллера и отсоедини плоский кабель лазера/сканера (выноска 2) от лазера/сканера.

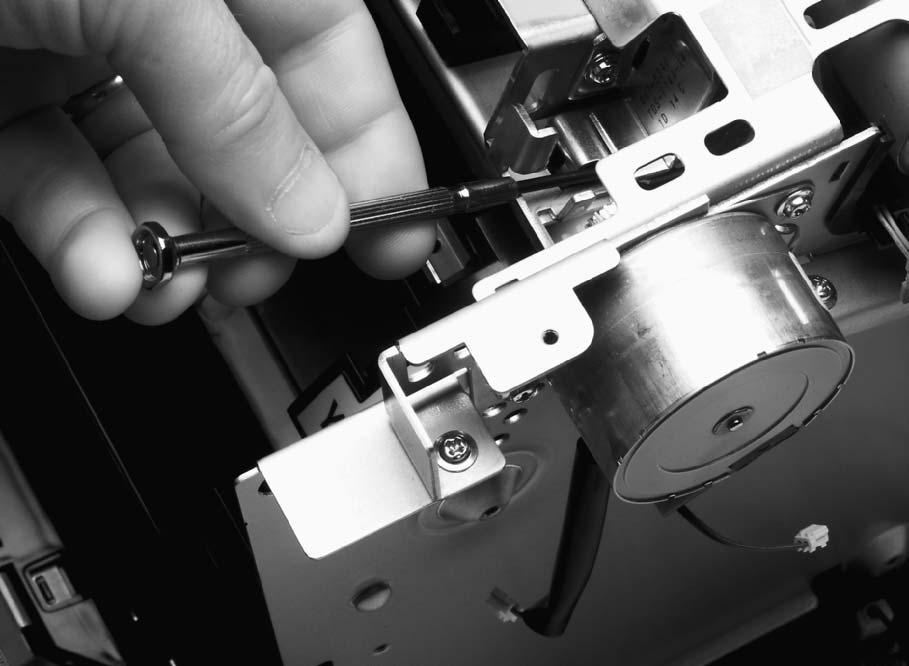

Удали один винт (выноска 3) из двигателя.
Удали один из четырёх винтов, крепящих узел вращательного привода к шасси (выноска 4).
Повернись в сторону верхней части принтера и удали остальные три винта, крепящие узел вращательного привода к шасси (выноска 5).
Подними узел вращательного привода прямо вверх, чтобы снять его с принтера.
Снятие узла вращательного привода (3 из 3) Примечание переустановки Вставь металлический выступ на задней части узла вращательного привода в паз в узле задней рамы, затем опусти узел вращательного привода в положение над направляющими штифтами. Убедись, что кабели не защемлены.
Снимите следующие крышки и узел:
Снимите воздуховод (см. стр. 128).
Отсоедини плоский гибкий кабель (выноска 1) от лазера/сканера.
Освободи кабели из одного держателя кабеля (выноска 2).
Отсоедините один разъём кабеля (выноска 3), нажав и отпустив фиксатор на боковой стороне разъёма.

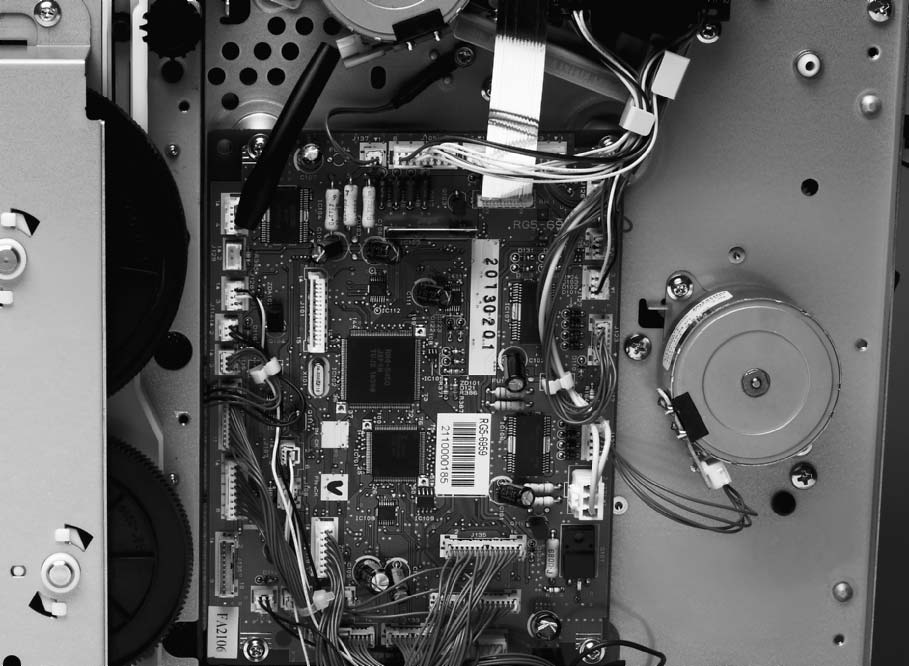

Отсоедини пять разъёмов (выноска 4) от dc контроллера.
Проверь маршрут кабелей. Если кабели переустановлены неправильно, то они могут быть защемлены другими узлами.

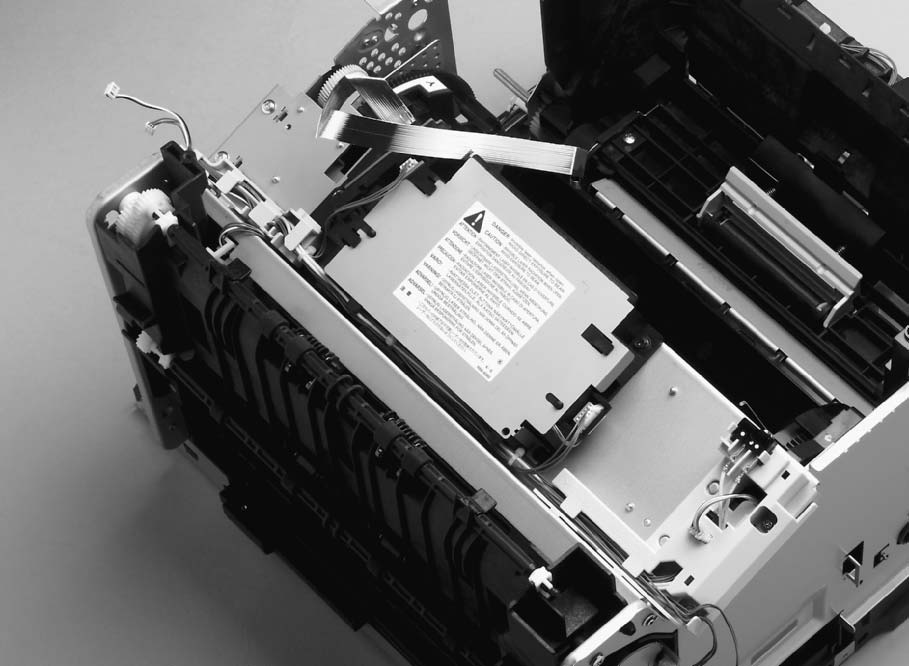

Сними два винта слева от принтера (позиция 7), затем сними два соответствующих винта справа от принтера.
146 Снятие и замена Q2488-90901 10 Сними четыре винта (позиция 8) с верхней крышки.
Снятие верхней крышки (3 из 3) 11 Аккуратно подними верхнюю крышку с рамы принтера.

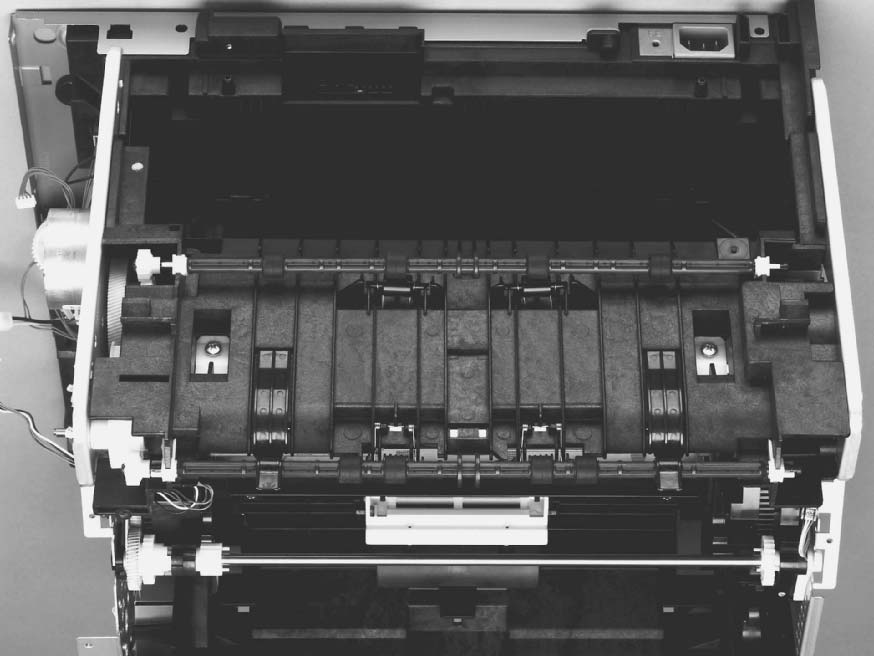

Сними следующие крышки и узлы:
Сними два винта (позиция 1) с задней части принтера.
Снятие карусели печатных картриджей (1 из 3) Примечание при переустановке Так как остальные процедуры снятия карусели печатных картриджей выполняются слева, справа и спереди принтера, легко забыть переустановить два винта на задней части принтера.
Нажми на белый пластиковый язычок (позиция 2) слева от принтера, чтобы отпустить белую левую втулку поворотного вала, затем поверни втулку в вертикальное положение.
На правой стороне принтера повтори шаг 3 на чёрной правой втулке поворотного вала.
Правая втулка поворотного вала тонкая и хрупкая, легко ломается. Будь очень внимателен при повороте втулки в любом направлении.
5 Снятие и замена 149 Осмотри положения левого держателя вала прижима (позиция 3), правого держателя вала прижима (позиция 4) и шестерни вала прижима (позиция 5) перед выполнением шага 5. Держатели вала прижима должны быть переустановлены в правильные положения при переустановке карусели печатных картриджей.
Используя плоскую отвёртку, отожми два белых язычка на держателях вала прижима из их посадочных мест в сборке задней рамы.
Подними карусель печатных картриджей из принтера.
150 Снятие и замена Q2488-90901 Примечания при переустановке Убедись, что «ножки» держателей вала прижима вошли в пазы в сборке задней рамы. После корректной переустановки «ножек» плотно нажми на верхи белых язычков в положение.
Также убедись, что язычок на шестерне вала прижима указывает вниз.
5 Снятие и замена 151 Проверь правильное выравнивание шестерён в карусели печатных картриджей перед установкой карусели обратно в принтер.
Поверни карусель так, чтобы маркер жёлтого печатного картриджа был направлен на переднюю часть принтера.
Осмотри шестерни: две метки на меньшей шестерне должны совпадать с одной меткой на большей шестерне (см. подробное изображение шестерён на рисунке 95).
Если шестерни не выровнены правильно, найди метки на шестернях и переориентируй шестерни.

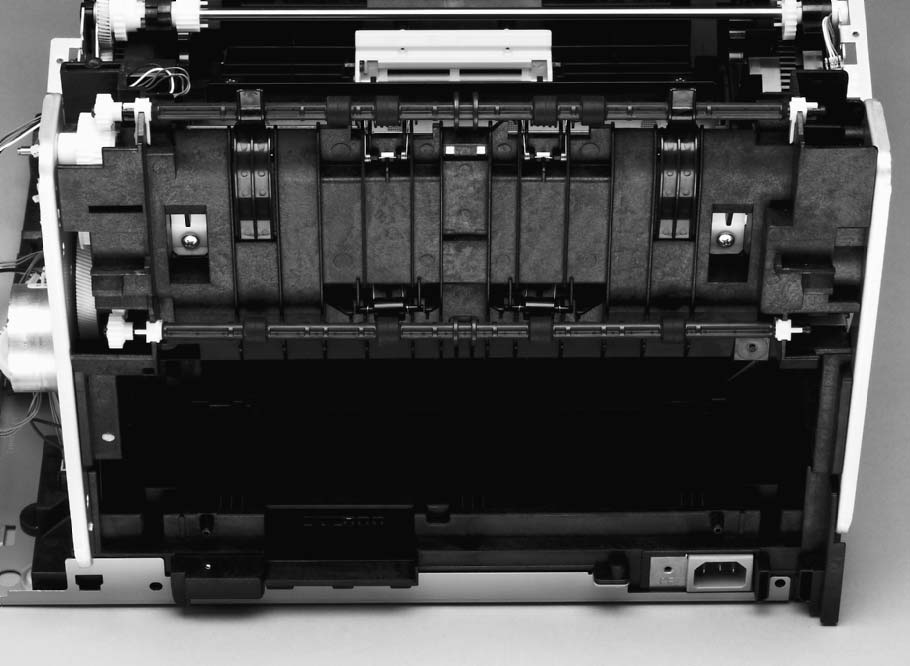

Сними два винта (позиция 1) из узла регистрационного затвора.
Поверни узел регистрационного ролика в сторону передней части принтера, затем подними его в сторону задней части принтера и вверх, чтобы извлечь из принтера.
5 Снятие и замена 153 Лоток сбора тонера Лоток сбора тонера закреплён двумя язычками под лотком (см. рисунок 97), в сторону передней части лотка.
Отпусти один язычок с обеих сторон лотка сбора тонера, затем потяни лоток примерно на два-три миллиметра (примерно 0,125 дюйма) в сторону передней части принтера, чтобы убедиться, что язычок не вернётся в положение при выполнении шага 2.
Отпусти язычок на другой стороне и подними лоток из принтера.
154 Снятие и замена Q2488-90901 Пластина передающего ролика ОСТОРОЖНО Не касайся чёрной поролоновой части передающего ролика.
Сними лоток сбора тонера (см. страницу 153).

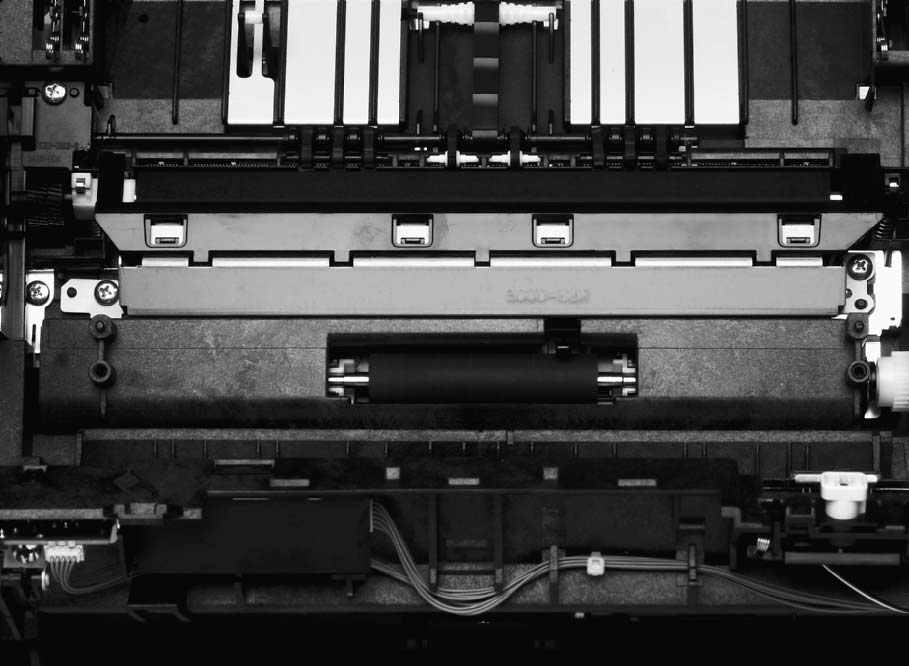

Сними два винта (позиция 1) с пластины передающего ролика.
Подними пластину передающего ролика прямо вверх, чтобы извлечь её из принтера.
5 Снятие и замена 155 Передающий ролик ОСТОРОЖНО Не касайся чёрной поролоновой части передающего ролика.
Снимите следующие узлы:

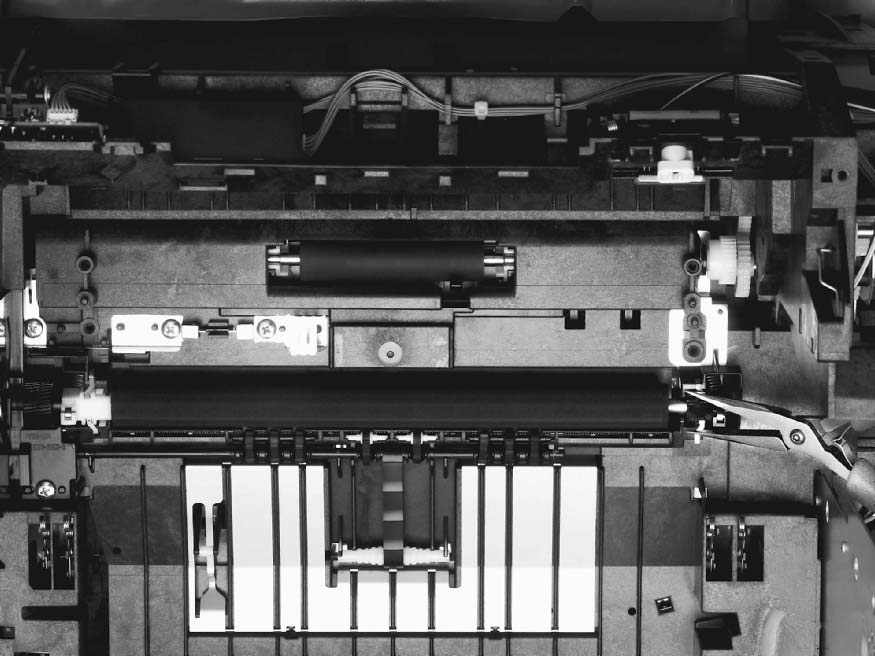

Используя плоскогубцы с тонким носиком, аккуратно сожми маленькие язычки справа от передающего ролика (см. подробное изображение на рисунке 99), затем также сожми язычки слева от передающего ролика, чтобы отпустить ролик.
Будь внимателен, чтобы не согнуть тонкую металлическую полоску рядом с язычками справа от ролика.
Подними передающий ролик вверх с правой стороны, сдвинь его вправо и извлеки из принтера.
Маленькая пружина заземления, находящаяся под левой стороной передающего ролика, прикреплена к передающему ролику. Она снимается вместе с передающим роликом.
Маленькая пружина заземления, находящаяся под правой стороной передающего ролика, остаётся в шасси.

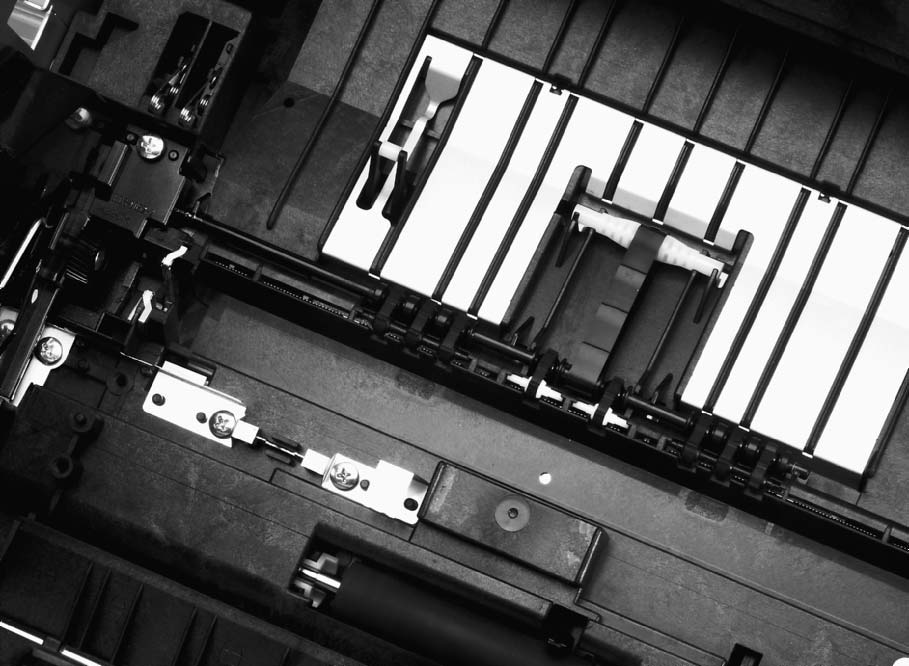

Сними следующие крышки и узлы:
Сними один винт (позиция 1) с крышки шестерни и подними крышку, чтобы её извлечь.
Подними ролик ремня (позиция 2) с его крюков.
Используя маленькую плоскую отвёртку, отожми вал привода подачи (позиция 3) с крюков, которые его закрепляют на принтере.
Если сам вал привода подачи не повреждён, нет необходимости снимать вал.
Используя маленькую плоскую отвёртку, отожми четыре шкива (позиция 4) с их крюков.
После того как вал привода подачи и шкивы отпущены, сними синхронный ремень (позиция 5) и маленькие ремни подачи, сдвинув их с правого конца вала привода подачи.
Позиция 6 показывает ролик на датчике замятия термоплёнки. Ролик должен быть снят первым, если ты хочешь снять поддон ЭБУ (нижнюю крышку принтера).
Снятие вала подачи бумаги (Feed-drive shaft) Примечание по переустановке Проверь ремень синхронизации (callout 5) перед снятием его из принтера. Передняя и задняя стороны зубцов ремня различаются, и ремень должен быть переустановлен правильно, чтобы избежать проблем с подачей бумаги.
Сними следующие крышки и узлы:
Отсоедини пять разъёмов кабеля (callout 1) от контроллера постоянного тока (dc controller).
Снимите один винт (callout 2) провода заземления.

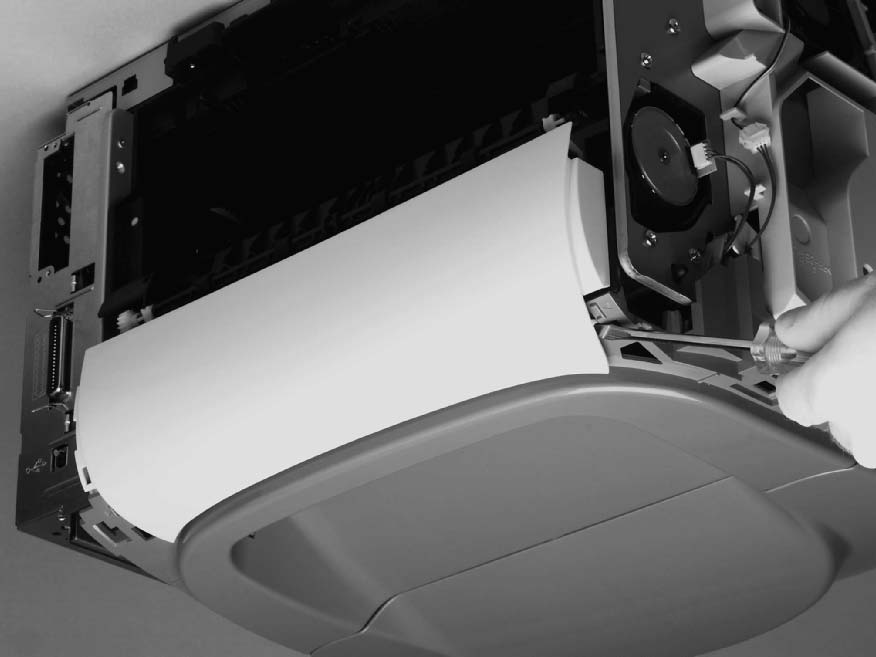

Переверни принтер так, чтобы он лежал на верхней поверхности.
Снимите восемь винтов (callout 4) с нижней части поддона узла управления (ECU pan).
Снимите поддон узла управления (ECU pan) с принтера.

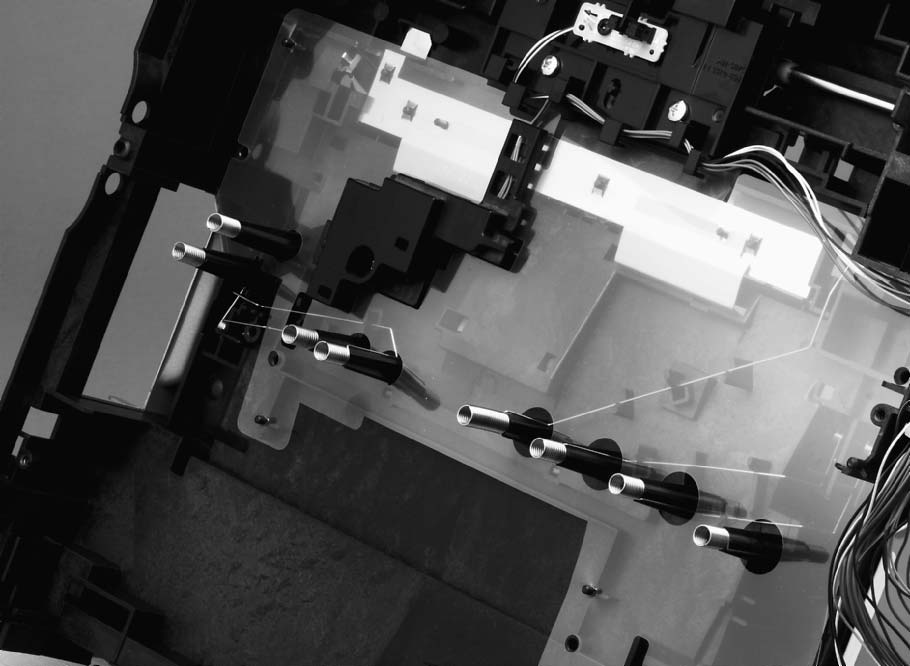

Примечание по переустановке: подключения узла управления (ECU connections) Убедитесь, что пружины заземления прикреплены к каждому из восьми подключений узла управления перед переустановкой поддона ECU pan.
Сними следующие крышки и узлы:

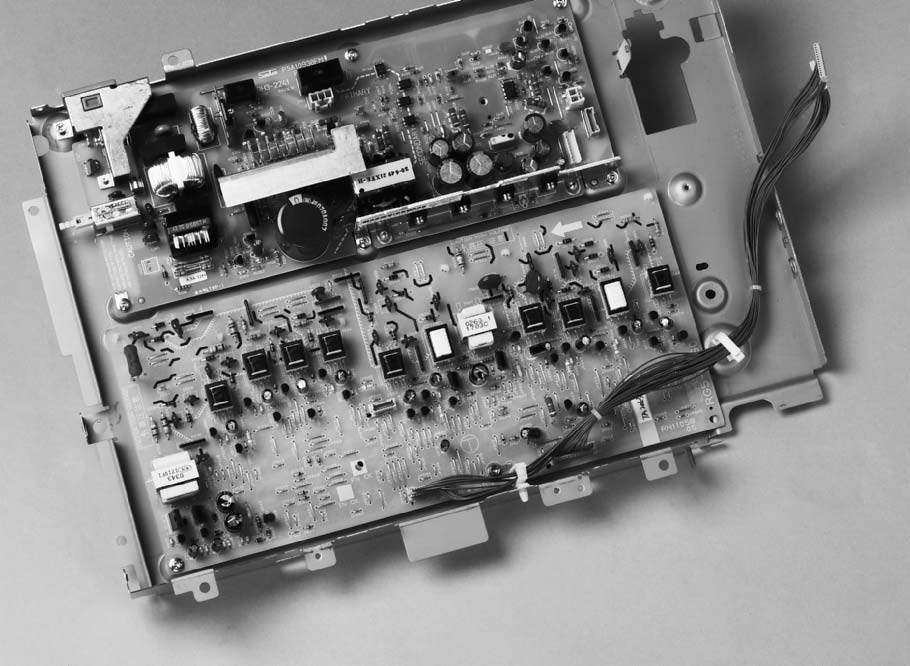

Отсоедини один разъём (callout 1) от трансформаторной платы высокого напряжения (high-voltage transformer PCA).
Поднимите вспомогательную трансформаторную плату высокого напряжения (sub-high-voltage transformer PCA) и её держатель, затем отсоедините один разъём (callout 3) от трансформаторной платы высокого напряжения (high-voltage transformer PCA).
Сними следующие крышки и узлы:
Отпусти два держателя кабеля (callout 1), затем отсоедини два разъёма (callout 2).

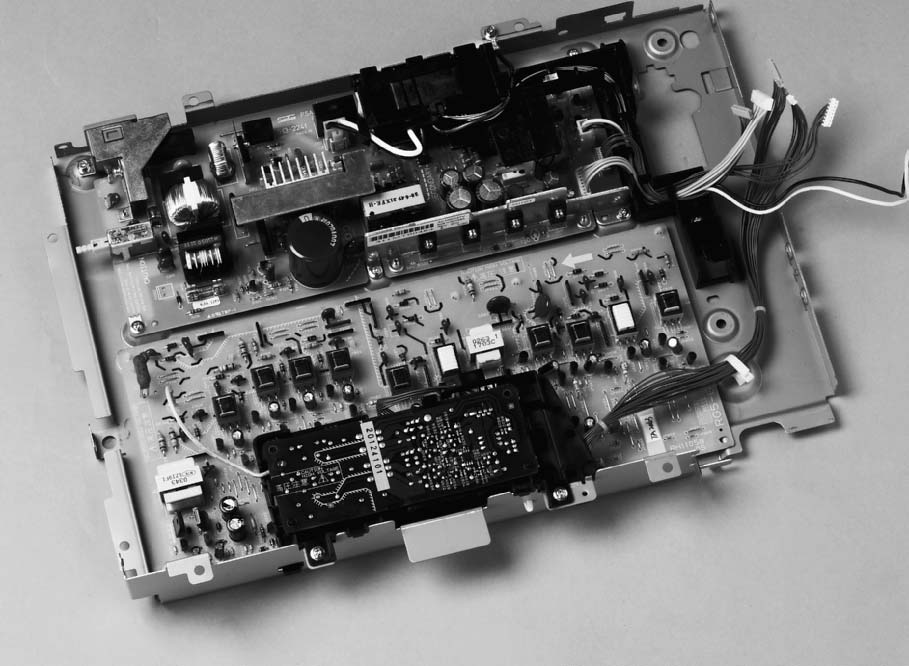

Сожми шесть пластмассовых штифтов (callout 4), затем снимите трансформаторную плату высокого напряжения (high-voltage transformer PCA) с поддона узла управления (ECU pan).
Сними следующие крышки и узлы:

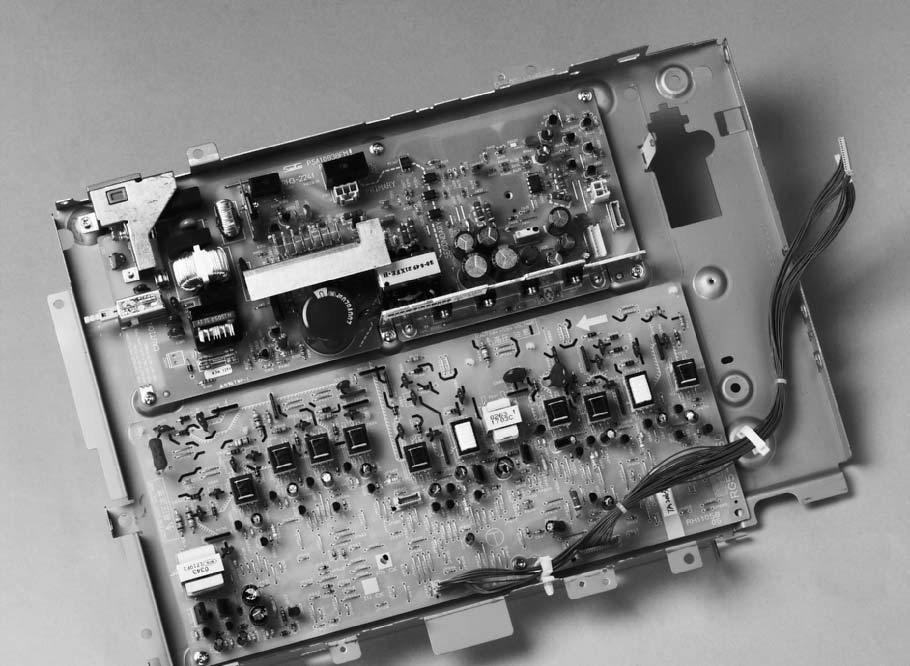

Отсоедини четыре разъёма (callout 1) от низковольтной платы (low-voltage PCA).
Снимите один винт (callout 2) провода заземления.
Снимите два винта (callout 3) держателя разъёма термоузла (fuser-connector holder) и снимите держатель с низковольтной платы (low-voltage PCA).
Снимите шесть винтов (callout 4) с низковольтной платы (low-voltage PCA), затем снимите плату с поддона узла управления (ECU pan).
Снимите поддон узла управления (ECU pan) (см. стр. 131).
Поднимите датчик верхнего положения бумаги (paper-top sensor) прямо вверх, чтобы извлечь его из принтера.
Размотай кабель из жгута проводов и отсоедини кабель от контроллера постоянного тока (dc controller).
Не пытайся отсоединять кабель датчика верхнего положения бумаги (paper-top sensor cable) от датчика верхнего положения бумаги. Это может повредить кабель.
Снимите поддон узла управления (ECU pan) (см. стр. 157).
Снимите ролик датчика обёртки термоузла (fuser-wrap sensor roller) (см. рисунок 100 на стр. 156, callout 6).
Снимите один винт (callout 1) датчика обёртки термоузла (fuser-wrap sensor).
Размотай кабель из жгута проводов и отсоедини кабель от контроллера постоянного тока (dc controller).
Извлеки всю бумагу из питателя на 250 листов (250-sheet feeder) и затем снимите питатель на 250 листов с принтера.
Нажми на пластину подъёма и вытяни поддон из питателя.
Используя отвёртку с плоским лезвием, отпусти белый пластмассовый рычаг (lever), затем поворачивай рычаг в сторону передней части питателя, чтобы отпустить ролик.
Поднимите ролик подачи вверх, чтобы извлечь его.
Используя отвёртку с плоским лезвием, отпусти две направляющие (callout 1).
Поднимите крышку (cover) вверх и в сторону от питателя на 250 листов (250-sheet feeder).

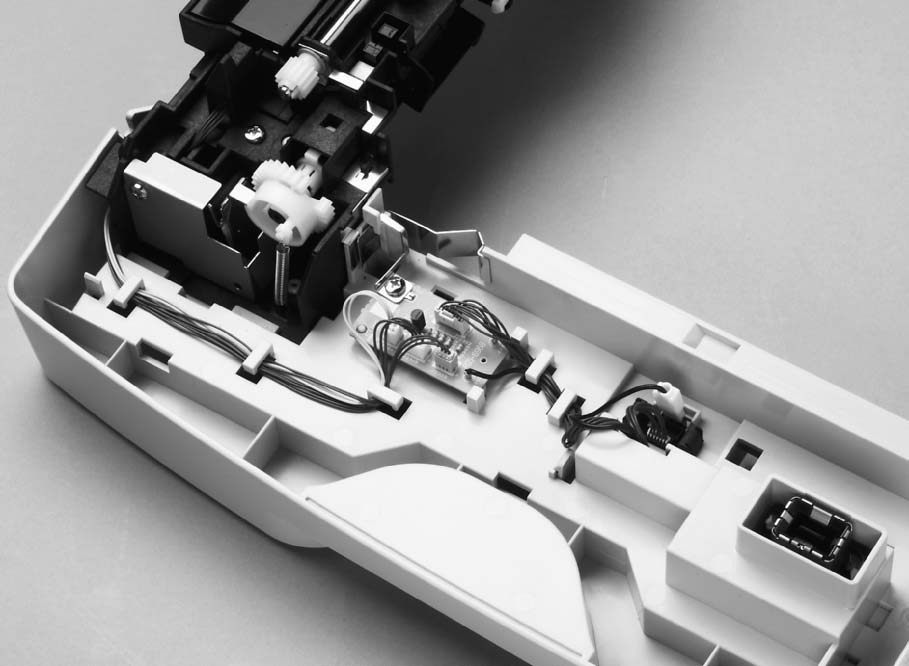

Нажми на маленькую направляющую, чтобы отпустить один разъём (callout 1).
Отсоедини три других разъёма (callout 2).
Снимите один винт (callout 3) и снимите плату питателя на 250 листов (250-sheet feeder PCA) с питателя.
Питатель на 500 листов (500-sheet feeder) доступен только с принтерами серии HP color LaserJet 2500.
Поднимите принтер с питателя на 500 листов (500-sheet feeder).
Извлеки всю бумагу из питателя на 500 листов (500-sheet feeder).
Нажми на пластину подъёма и вытяни поддон из питателя.
Поворачивай питатель так, чтобы он лежал на задней стороне.

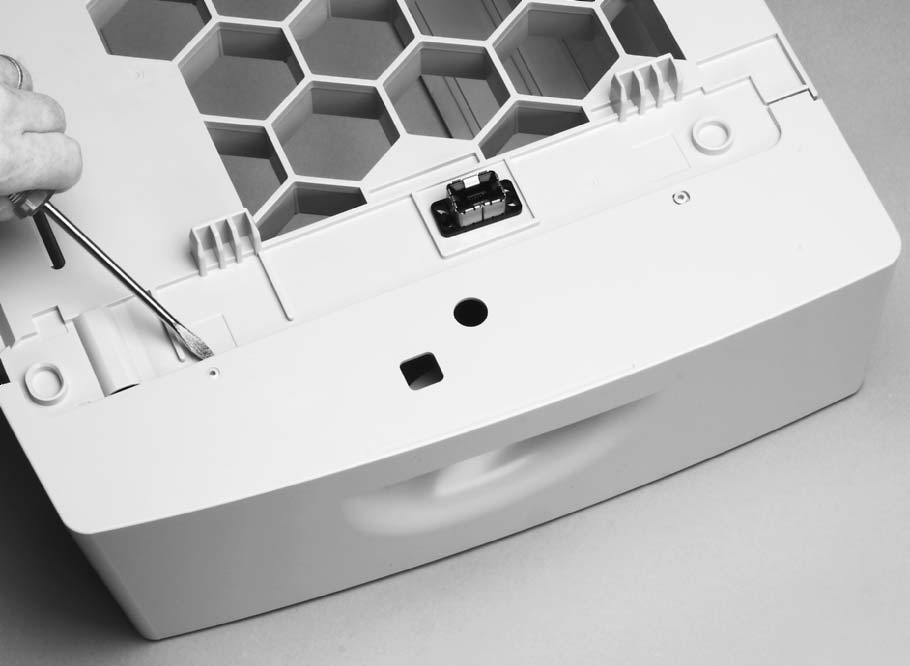

Вставь отвёртку с плоским лезвием в паз (callout 1) на правой крышке вала ролика (roller-shaft cover) и затем сдвину крышку с питателя.
Вставь отвёртку с плоским лезвием в паз (callout 2) на левой крышке вала ролика (roller-shaft cover) и затем сдвину крышку с питателя.
Используя отвёртку с плоским лезвием, отпусти белый пластмассовый рычаг (lever) (callout 3), затем поворачивай направляющую в сторону передней части поддона, чтобы отпустить ролик.
Поднимите ролик подачи (pickup roller) вверх, чтобы извлечь его.
Питатель на 500 листов (500-sheet feeder) доступен только с принтерами серии HP color LaserJet 2500.
Поворачивай питатель на 500 листов (500-sheet feeder) так, чтобы он лежал на опорах.
Используя отвёртку с плоским лезвием, поднимите крышку (cover), прижимая две направляющие (callout 1).
Поверни крышку в сторону от подающего механизма и сними её.
Питатель на 500 листов (500-sheet feeder) доступен только с принтерами серии HP color LaserJet 2500.
Отсоедини один разъём (позиция 1) от двигателя.
Сними два винта (позиция 2), затем подними двигатель из подающего механизма (рис. 116).
