244 Детали и схемы Q2488-90901 Заказ деталей и расходных материалов. Детали. Заказывайте запасные части на следующем веб-сайте:
http://www.hp.com/ssg/parts/direct_order.html Документация и программное обеспечение. Заказывайте документацию и программное обеспечение у компаний, указанных в таблице 29; некоторые документация и программное обеспечение доступны на следующих веб-сайтах.
Расходные материалы принтера указаны в главе 3, "Maintenance", в таблице 15 на странице 54. Расходные материалы доступны непосредственно от Hewlett-Packard по следующим номерам.
Обратись к своему местному координатору HP Parts для получения других местных номеров телефонов.
7 Детали и схемы 245 Дополнительные устройства. Таблица 30. Дополнительные устройства. Наименование. Описание. Номер детали. Модули памяти (DIMM) (только для принтеров HP color LaserJet 2500 серии). 32 MB. C7845A. 64 MB. C7846A. 128 MB. C9121A. Font DIMM (100-pin) (только для принтеров HP color LaserJet 2500 серии). 8 MB. language font ROM. Посетите http://www.hp.com для проверки доступности DIMM и заказа. Картриджи печати. Картридж черный. C9700-69701. C9700A. Картридж голубой. C9701-69701. C9701A. Картридж желтый. C9702-69701. C9702A. Картридж пурпурный. C9703-69701. C9703A. Барабан формирования изображения. C9704-69701. C9704A. Внешние серверы печати HP Jetdirect. HP Jetdirect 175x. J6035A. HP Jetdirect 310x. J6038A. HP Jetdirect 380x Wireless Networking (802.11b). J6061A. Внутренние серверы печати HP Jetdirect (только для принтеров HP color LaserJet 2500 серии). HP Jetdirect 680n Wireless Networking (802.11b). J6058A. HP Jetdirect 600n Ethernet (10 Base-T, RJ-45 only). J3110A. HP Jetdirect 600n Ethernet (10 Base-T RJ-45, 10Base2 BNC). J3111A. HP Jetdirect 615n Ethernet/Fast Ethernet (10/100Base-tX, RJ-45 only). ПРИМЕЧАНИЕ: Эта карта сервера печати поставляется с принтерами HP color LaserJet 2500n и 2500tn.
246 Детали и схемы Q2488-90901 Использование списков деталей и схем. Иллюстрации в этой главе показывают основные подузлы принтера и их составные части. За каждой развернутой схемой узла следует таблица (список материалов). Каждая таблица указывает обозначение ссылки, соответствующий номер детали и описание детали.
Детали, не имеющие обозначения ссылки или номера детали, не являются заменяемыми в полевых условиях и не могут быть заказаны.
При поиске артикула внимательно проверь напряжение, указанное в колонке описания, чтобы убедиться, что выбранный артикул соответствует правильной модели принтера.

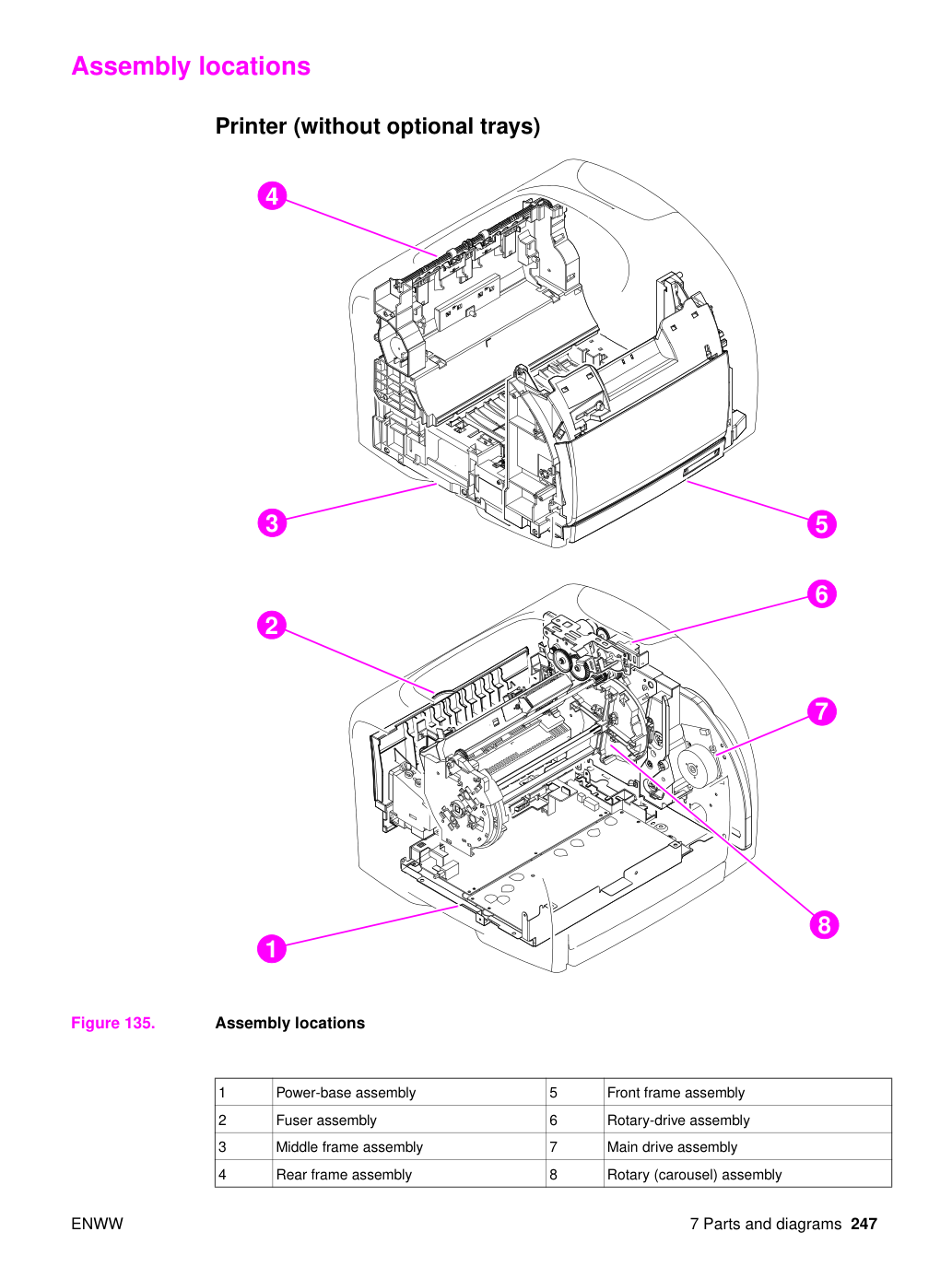

7 Детали и схемы 247 Расположение узлов Принтер (без опциональных лотков) Рисунок 135.
248 Детали и схемы Q2488-90901 Крышки (cover) Рисунок 136.
250 Детали и схемы Q2488-90901 Внутренние узлы (assembly) Узел передней рамы (Front frame assembly) Рисунок 137.
252 Детали и схемы Q2488-90901 Внутренние компоненты (1 из 2) Рисунок 138.
254 Детали и схемы Q2488-90901 Внутренние компоненты (2 из 2) Рисунок 139.
256 Детали и схемы Q2488-90901 Узел главного привода (Main drive assembly) Рисунок 140.
258 Детали и схемы Q2488-90901 Узел задней рамы (Rear frame assembly) Рисунок 141.
260 Детали и схемы Q2488-90901 Узел средней рамы (Middle frame assembly) Рисунок 142.
262 Детали и схемы Q2488-90901 Ротационный узел (Rotary carousel assembly) Рисунок 143.
264 Детали и схемы Q2488-90901 Узел базы блока питания (Power-supply base assembly) Рисунок 144.
266 Детали и схемы Q2488-90901 Узел термоузла (Fuser assembly) Рисунок 145.
268 Детали и схемы Q2488-90901 Узел ротационного привода (Rotary-drive assembly) Рисунок 146.
7 Детали и схемы 269 Узлы печатной платы (PCA assemblies) Рисунок 147.
270 Детали и схемы Q2488-90901 Опциональный лоток 2 Крышки (cover) для опционального лотка 2 Рисунок 148.
7 Детали и схемы 271 Таблица 44. Крышки (cover) для опционального лотка 2 Ссылка.
272 Детали и схемы Q2488-90901 Узел центральной рамы (Center frame assembly) — опциональный лоток 2 Рисунок 149.
7 Детали и схемы 273 Таблица 45. Узел центральной рамы (Center frame assembly) Ссылка.
274 Детали и схемы Q2488-90901 Опциональный лоток 2 Рисунок 150.
7 Детали и схемы 275 Узел правой крышки (Right cover assembly) — опциональный лоток 2 Рисунок 151.
276 Детали и схемы Q2488-90901 Опциональный лоток 3 Примечание Опциональный лоток 3 доступен только для принтеров серии HP color LaserJet 2500.
Крышки (cover) для опционального лотка 3 Рисунок 152.
7 Детали и схемы 277 Таблица 48. Крышки (cover) для опционального лотка 3 Ссылка.
278 Детали и схемы Q2488-90901 Внутренние компоненты — опциональный лоток 3 Рисунок 153.
7 Детали и схемы 279 Таблица 49. Внутренние компоненты — опциональный лоток 3 Ссылка.

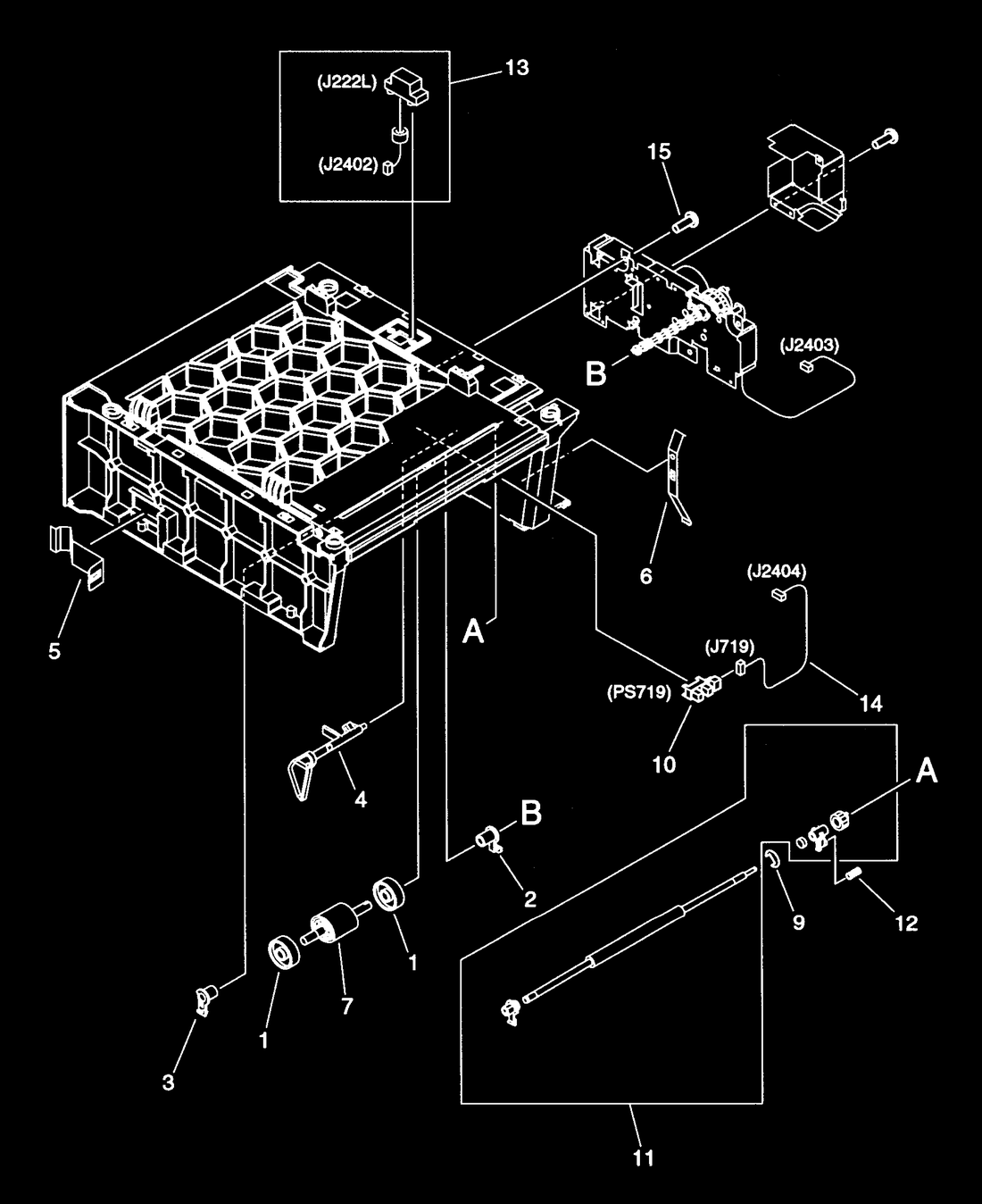

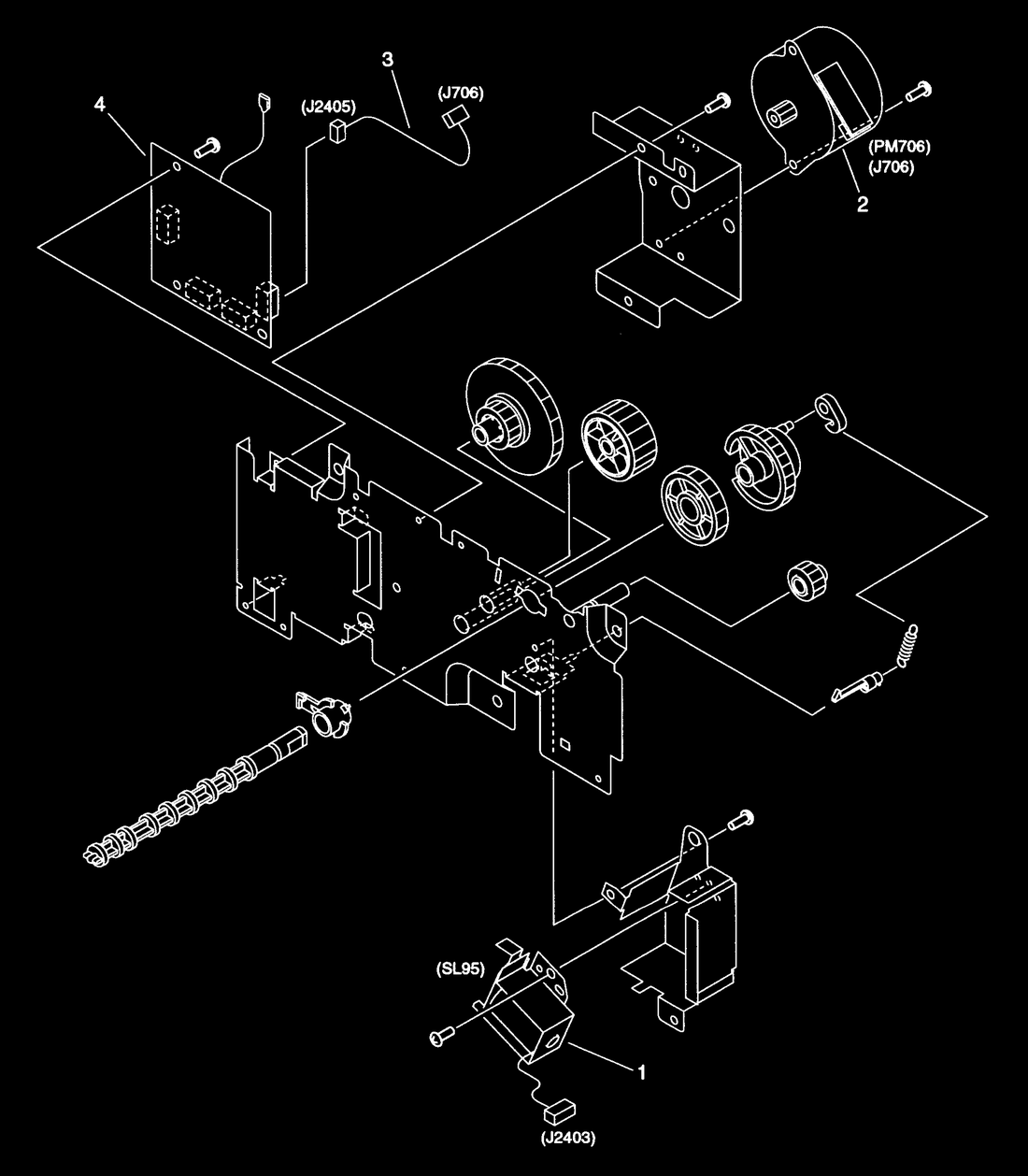

280 Детали и схемы Q2488-90901 Узел привода подачи (Feed drive assembly) — опциональный лоток 3 Рисунок 154.
7 Детали и схемы 281 Таблица 50. Узел привода подачи (Feed drive assembly) — опциональный лоток 3 Ссылка.

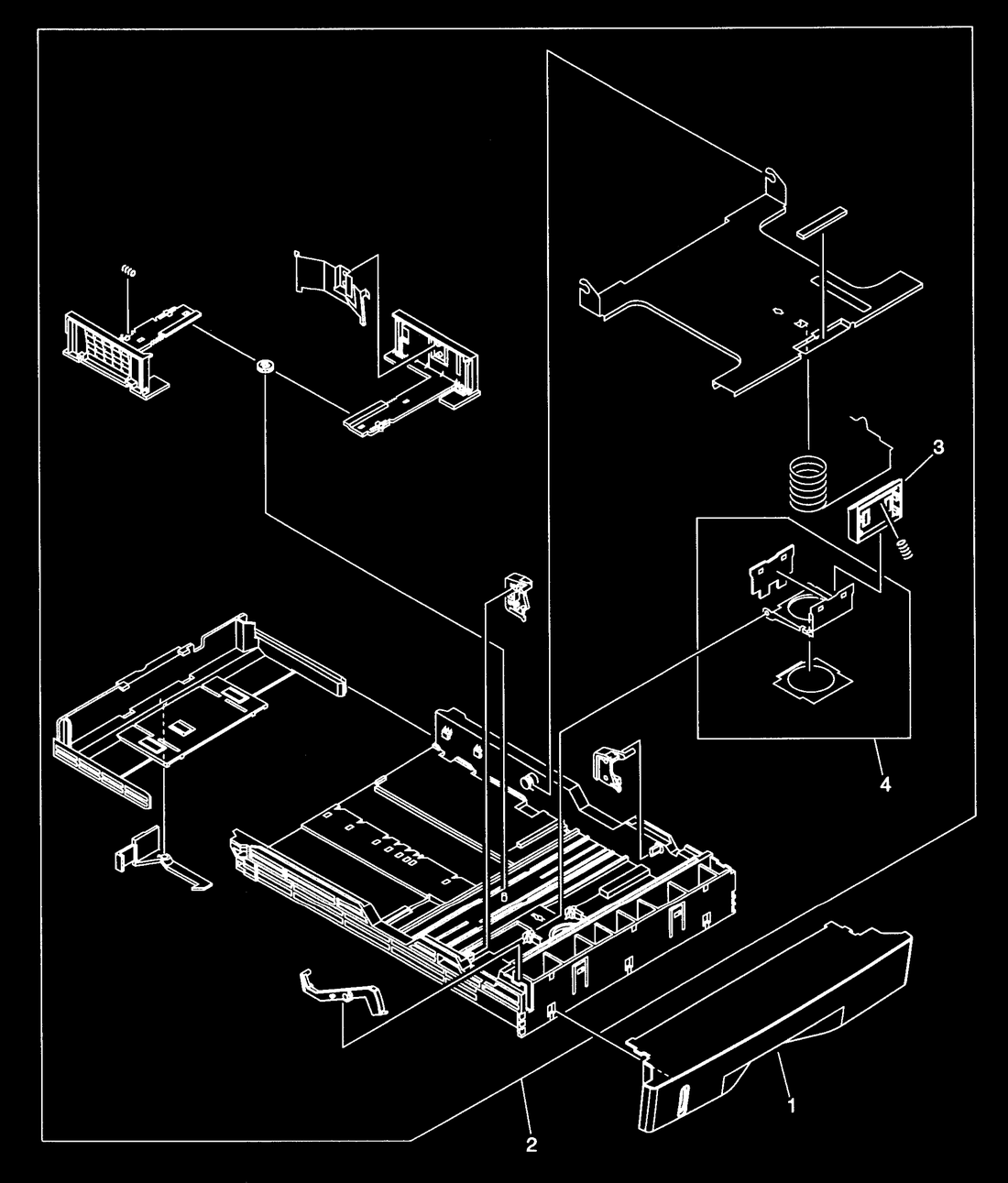

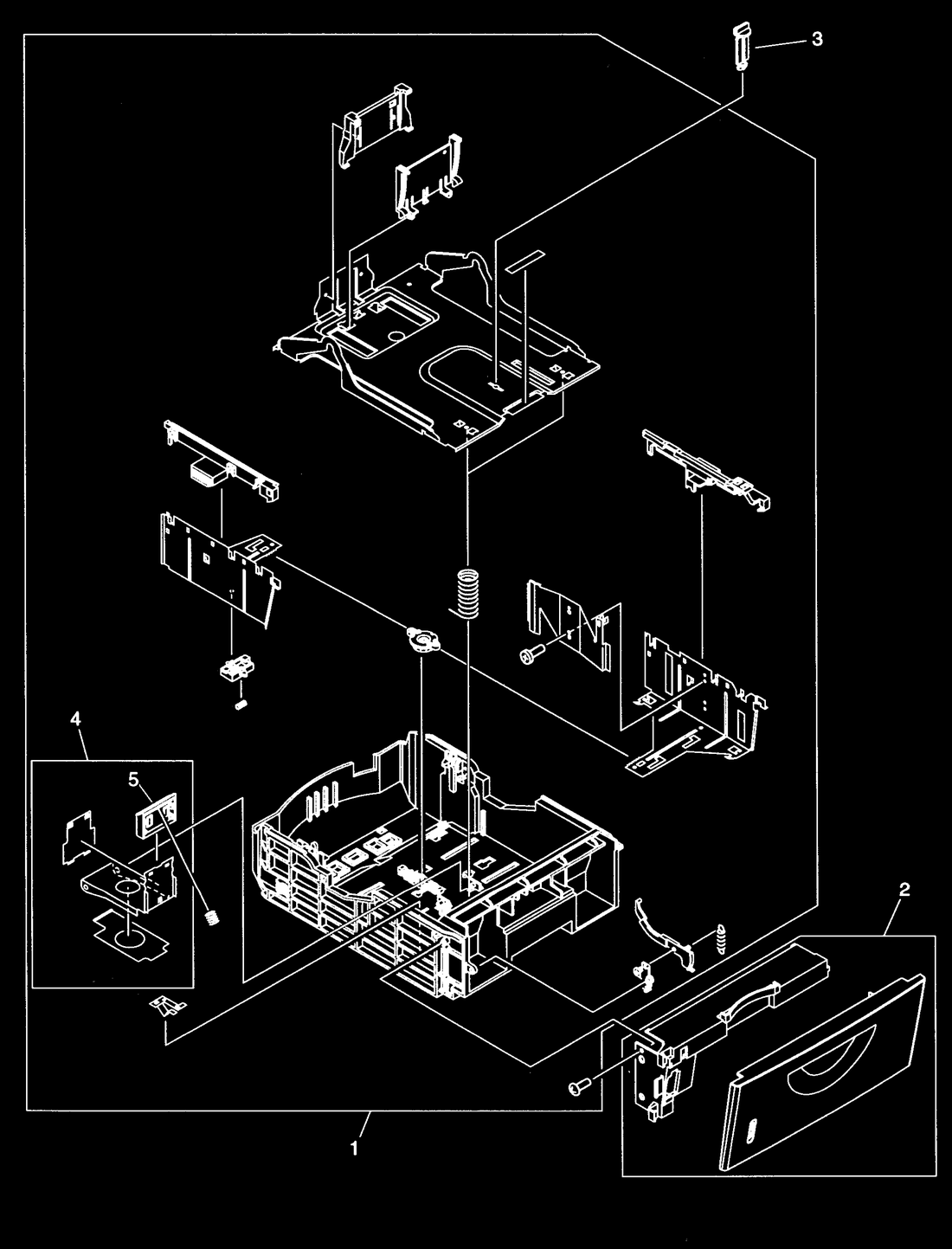

282 Детали и схемы Q2488-90901 Лоток для бумаги (Media tray) — опциональный лоток 3 Рисунок 155.
7 Детали и схемы 283 Таблица 51. Лоток для бумаги (Media tray) — опциональный лоток 3 Ссылка.
284 Детали и схемы Q2488-90901 Алфавитный список деталей Таблица 52. Алфавитный список деталей Описание Артикул Кол-во.
См. таблицу 35 на странице 255 для артикулов узла форматера (formatter assembly).
7 Детали и схемы 291 Численный список деталей Таблица 53. Численный список деталей Артикул Описание Кол-во.
