Струйный принтер по требованию Конфигурация сопел:
Печатаемые столбцы и скорость печати*:
Скорость печати зависит от конфигурации системы, программного приложения, разрешения и площади страницы. Цифры основаны на бумаге размера letter с цветной печатью.
Двунаправленный с логическим поиском Управляющий код:
ESC/P 2 и расширенный код растровой графики Подача бумаги:
1/6 дюйма (по умолчанию), программируется на 1/8 дюйма или в приращениях 1/360 дюйма с использованием управляющих кодов Таблицы символов:
1 таблица курсивных и 20 таблиц графических символов Наборы символов:
Поскольку качество любой конкретной марки или типа бумаги может быть изменено производителем в любое время, EPSON не может гарантировать использование какой-либо конкретной марки или типа бумаги. Всегда тестируйте образцы бумаги перед покупкой больших количеств или печатью больших заданий.
70 листов специальной коated бумаги EPSON 50 листов пленок для прозрачности EPSON 30 листов высокачественной глянцевой бумаги EPSON 10 конвертов Размер бумаги:
Обычная бумага и специальная бумага, распространяемая EPSON (специальная coated бумага, высокачественная глянцевая бумага и прозрачности) Толщина бумаги:
0.003 – 0.004 дюйма (0.08 – 0.11 мм) Вес бумаги:
17 – 24 фунта (64 – 90 г/м²) Используйте бумагу 24 фунта (90 г/м²) при нормальных температуре и влажности Прозрачности:
Обычная, кремовая или авиапочтовая бумага Толщина бумаги Менее 0.020 дюйма (0.52 мм) Вес бумаги 20 – 24 фунта (75 – 90 г/м²) Примечание:
Бумага низкого качества может снизить качество печати и вызвать замятие бумаги и другие проблемы. Если вы столкнулись с проблемами, переключитесь на более высокое качество бумаги.
Печатайте на специальной coated бумаге, высокачественной глянцевой бумаге, конвертах и пленках для прозрачности только при следующих нормальных условиях:
59 – 77°F (15 – 25°C) Влажность:
Хранитесь высокачественную глянцевую бумагу при следующих условиях:
59 – 77°F (15 – 25°C) Влажность:
Используйте конверты, которые не скручиваются.
Доступны следующие подлинные бумаги EPSON:
Минимальное верхнее поле — 0.12 дюйма (3 мм).
Минимальное левое поле — 0.12 дюйма (3 мм).
3.8 мм (0.15 дюйма) для бумаги размера A4 3 мм (0.12 дюйма) для бумаги размера Statement и Executive 9.7 мм (0.38 дюйма) для бумаги размера Letter и Legal и прозрачностей 13.8 мм (0.54 дюйма) для конвертов DL 35.1 мм (1.38 дюйма) для конвертов № 10 Для Stylus Pro XL:
2 года с даты производства и до 6 месяцев после вскрытия упаковки при 77°F (25°C); на основе бумаги формата letter Температура Хранение:
–22–104° F (–30–40° C) 1 месяц при 104° F (40° C) Транспортировка: –22–140° F (–30–60° C) 1 месяц при 104° F (40° C) 120 часов при 140° F (60° C) Замораживание:** 24,8° F (–4° C) Размеры 1,1 дюйма (Ш) × 2,7 дюйма (Г) × 1,7 дюйма (В) (26,9 мм × 67,4 мм × 41,8 мм) Картридж цветных чернил (S020036):
Голубой, пурпурный и желтый Производительность печати* В каждом цвете, примерно 1,2 млн символов (670 листов/цвет, letter, 5% заполнения при 360 dpi) Ресурс картриджа* 2 года с даты производства и до 6 месяцев после вскрытия упаковки при 77° F (25° C); на основе бумаги формата letter Температура Хранение:
−22–104° F (−30–40° C) 1 месяц при 104° F (40° C) Транспортировка:
Ресурс картриджа может варьироваться. При частой печати крупной графики и плотного текста картридж расходуется быстрее, чем при печати страниц с низким покрытием чернилами. Частая очистка печатающих головок также приводит к повышенному расходу чернил.
** Чернила оттаивают примерно за 2 часа при 77°F (25°C).
Используйте только оригинальные картридж EPSON и не заправляйте их. Другие продукты могут привести к повреждениям, не покрываемым гарантией EPSON.
Не используйте картридж с чернилами после истечения срока годности на упаковке.
Трение с автоматической подачей листов Ресурс печатающей головки:
103,5–132 В Номинальный диапазон частоты:
50–60 Hz Диапазон входной частоты:
49,5–60,5 Hz Номинальный ток:
50–95° F (10–35° C) Хранение* –4–140° F (−20–60° C) 1 месяц при 104° F (40° C) 120 часов при 140° F (60° C) Влажность:
Хранится в заводской упаковке Одобрения безопасности Стандарты безопасности:
UL 1950 with D3, CSA 22.2 950 with D3 R.F.I.:

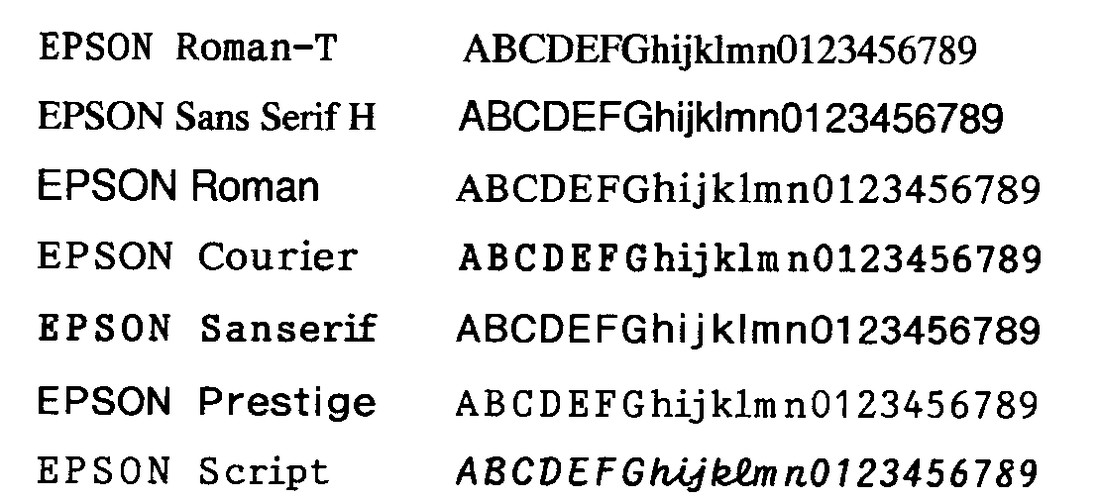

Принтер поставляется с установленным набором шрифтов, показанными ниже, которые выбираются кнопкой Font на панели управления. Однако принтер всегда использует шрифты, выбранные в программе. Встроенные шрифты принтера требуются только если программа не позволяет выбирать шрифты.
Принтер оборудован 8-битным параллельным интерфейсом и последовательным интерфейсом.
Сигналы BUSY и ACKNLG Уровень сигнала:
информация в битах 0–7 параллельных данных соответственно.
Каждый сигнал находится на уровне HIGH при логической 1 и LOW при логическом 0.
указывает, что данные получены и принтер готов к приему дополнительных данных.
Сигнал HIGH указывает, что принтер не может принимать данные.
Сигнал переходит в HIGH в следующих случаях:
1. Во время ввода данных
2. Во время инициализации
3. Во время автотеста и
4. Во время ошибки принтера
Когда этот сигнал переходит в LOW, контроллер принтера сбрасывается в состояние при первом включении питания и буфер печати очищается. Этот уровень обычно HIGH; ширина импульса должна быть более 50 µs на приемном конце.
Уровень этого сигнала переходит в LOW когда принтер:
1. Не имеет бумаги
2. Находится в состоянии ошибки
3. Не имеет картриджей с чернилами

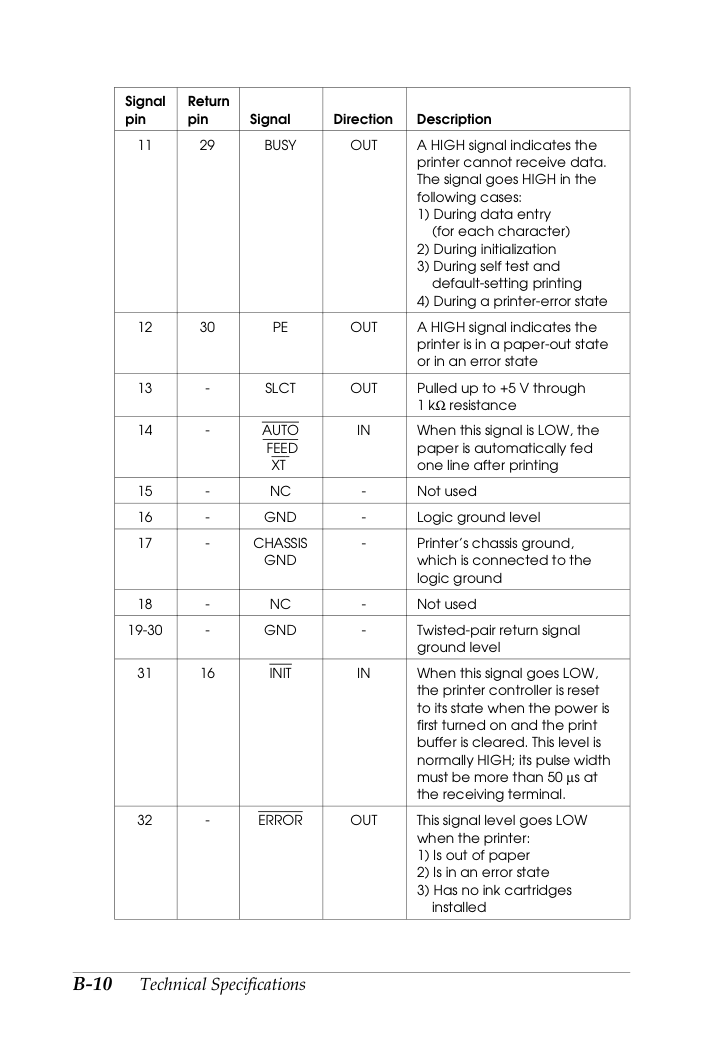

Заголовок столбца «Direction» обозначает направление потока сигнала с точки зрения принтера.
«Return pin» обозначает витую пару return pin, подключаемую на уровне сигнального заземления. При подключении интерфейса используйте витую пару для каждого сигнала и убедитесь в соединении на стороне возврата.
Все условия интерфейса основаны на уровне TTL. Время нарастания и спада каждого сигнала должно быть менее 0,2 микросекунды.
Передача данных должна выполняться с соблюдением сигналов ACKNLG или BUSY. Передача данных в этот принтер может быть выполнена только после получения сигнала ACKNLG или когда уровень сигнала BUSY LOW.
На диаграмме ниже показана временная диаграмма параллельного интерфейса.
Время переходов (нарастание и спад) каждого сигнала должно быть менее 0,2 µs.
Встроенный последовательный интерфейс принтера основан на стандарте RS-422 для подключения принтера к компьютеру Apple Macintosh.
The printer’s built-in serial interface is based on the RS-422 standard to allow the printer to be connected to an Apple Macintosh.
На основе синхронизации RS-422:
Протокол DTR и XON/XOFF формат Word:
M0197) или эквивалент Дополнительные интерфейсы Доступные интерфейсы перечислены в Приложении A. См. спецификации в руководстве пользователя, поставляемом с картой дополнительного интерфейса.
Принтер может быть инициализирован (возвращен в фиксированный набор условий) следующими способами:
инициализация ∗ Принтер включен.
∗ Принтер получает сигнал INIT от параллельного интерфейса: вывод 31 переходит в LOW.
инициализация ∗ ПО отправляет команду ESC @ (инициализировать принтер). Последние параметры панели сохраняются.
инициализация ∗ Удерживайте кнопку Alt и нажмите кнопку Pause (очистка буфера). Последние параметры панели сохраняются.
Все три метода инициализации сбрасывают шрифт в соответствии с параметрами по умолчанию, выбранными через панель управления. Однако ESC @ не инициализирует механизм принтера, не очищает буфер входных данных и не очищает набор символов, определяемый пользователем. Инициализация панели управления не инициализирует механизм принтера и не очищает набор символов, определяемый пользователем.
Таблица ниже показывает параметры по умолчанию, вступающие в силу при инициализации принтера.
Позиция начала формата (top-of-form) Текущая позиция бумаги Длина страницы Отдельные листы:
61 строка для бумаги letter-size 65 строк для бумаги A4-size Левое и правое поля Отменено Интервал строк Интервал строк 1⁄6-inch Шаг символов Последний шрифт, выбранный на панели управления Позиция вертикальной табуляции Очищено Позиции горизонтальной табуляции Каждые восемь символов Выбор шрифта Последний шрифт, выбранный на панели управления Спецэффекты печати Отменено (кроме уплотненной и экономичной печати) Набор символов, определяемый пользователем Инициализация оборудования/панели управления:
очищено Инициализация ПО: отменено только Назначение режима графики ESC K = ESC ∗ 0, ESC L = ESC ∗ 1, ESC Y = ESC ∗ 2, ESC Z = ESC ∗ 3 Кроме того, инициализация оборудования и панели управления стирает любой текст в буфере данных.
